Estoy estudiando en una Técnica electrónica (E.E.T N°3), Este es mi último año y recibo la titularidad de Técnico Electrónico. Hace dos años me empezó a gustar La parte de lo que es iluminación (Por ahora de leds), Con ideas mías de este tema, Mis profesores me iban ayudando, y Este proyecto lo presente en la Feria de ciencias, Fue muy visto.
Cuando empece a interesarme por el proyecto, Buscaba por Internet, De todo tipo de Vúmetro hasta que encontré uno con 10 leds.
Si, Este fue con el que me quede, pero no me quedaba muy claro el circuito, y Teniendo una idea de este, Hice un Vúmetro con 20 leds hecho en liveware ( Realizado por mi ). Paso a presentar el proyecto:
ACLARO: Fue difícil la búsqueda del Vúmetro, había tan complicados, y Hice uno muy simple aquella vez.
Materiales:
Pin de 23 patas macho.
Pin de 23 patas hembra.
2 CI lm3915
3 Resistencias de 1k
1 Potenciometro de 100k
1 Capacitor de 100 uf 24v
20 Leds (A convenir) (De alta luminosidad)
1 led Rojo (De alta luminosidad)
1 interruptor.
1M de cable de audio.
1 Plug and play macho.
1 Batería de 9v
Este es un Vumetro de 9 a 12v Como bien dije. Que cuando al CI Lm3915 le llega una señal de audio, Sale por las salidas, Haciendo la secuencia en los los led. El Potencimetro de 100k Esta para regular la intensidad de los leds.
Los números 1,2,3,4,5,6,7,8,9,10,12,13,14,15,16,17,18,19 y 20. (Salida de leds)
El numero 11 (Led fijo - Rojo)
Los demás son +.

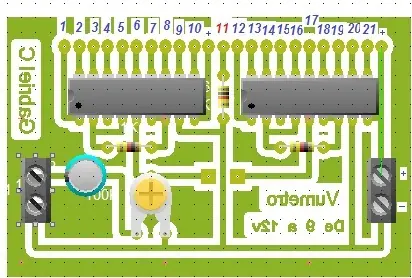

Esta seria la placa donde van a ir los leds (Placa aparte):

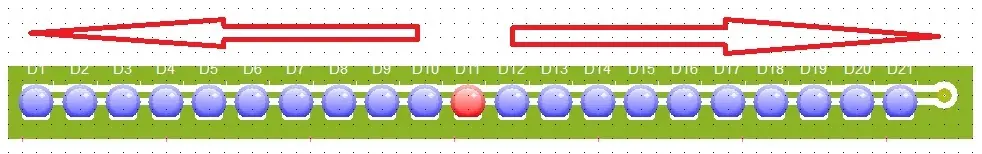

Aclaro: La secuencia de leds va a ir a esta dirección ----> R ---->

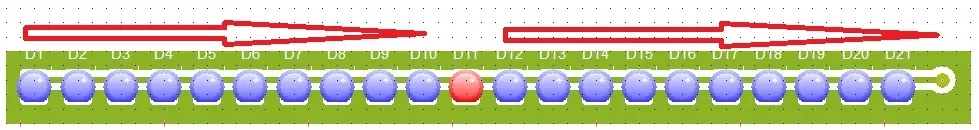

Osea que para que los leds vallan en esta dirección: <----- R ------>
Tienen que dar vuelta los cables de los Primeros 10 leds.

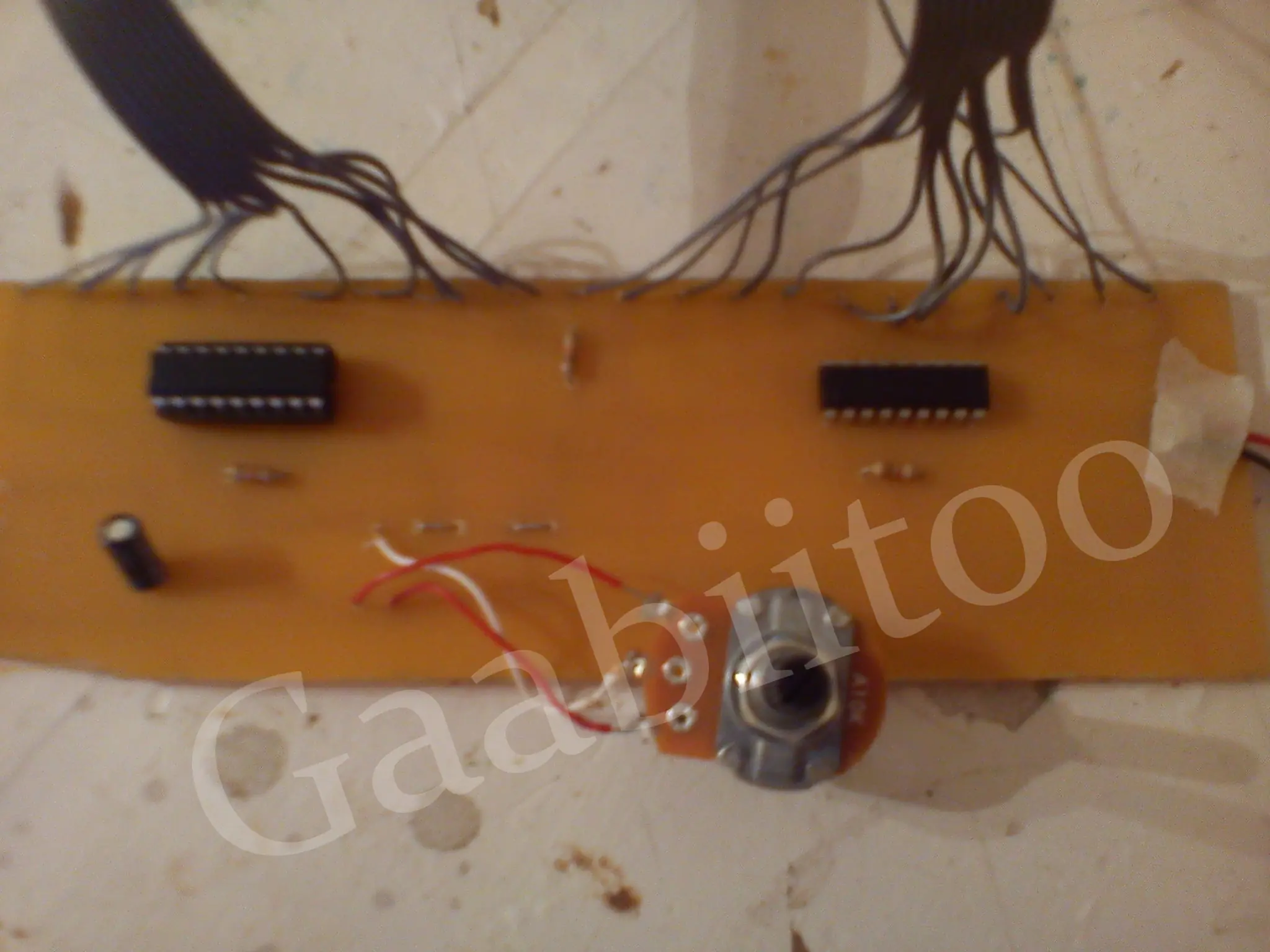

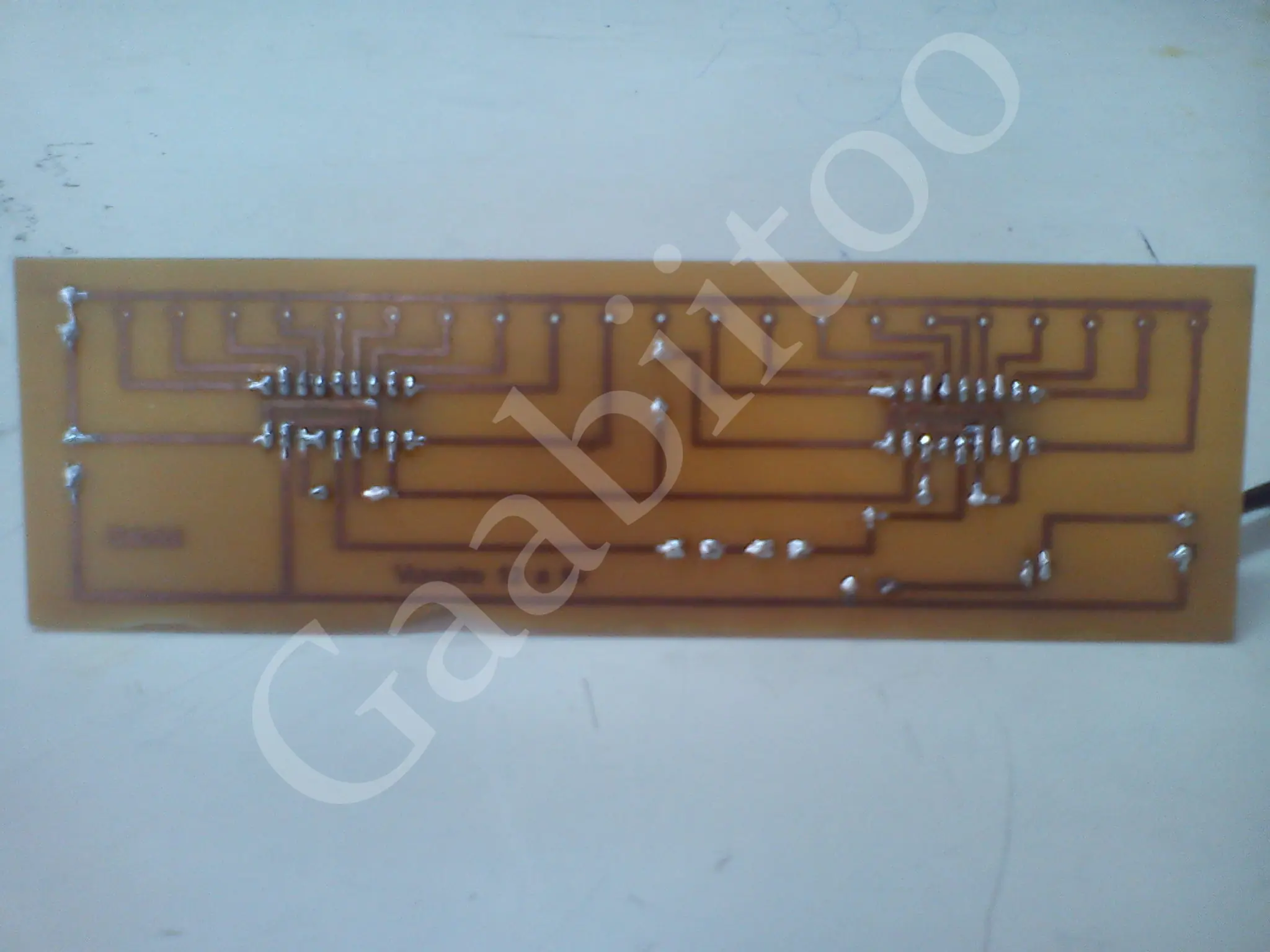

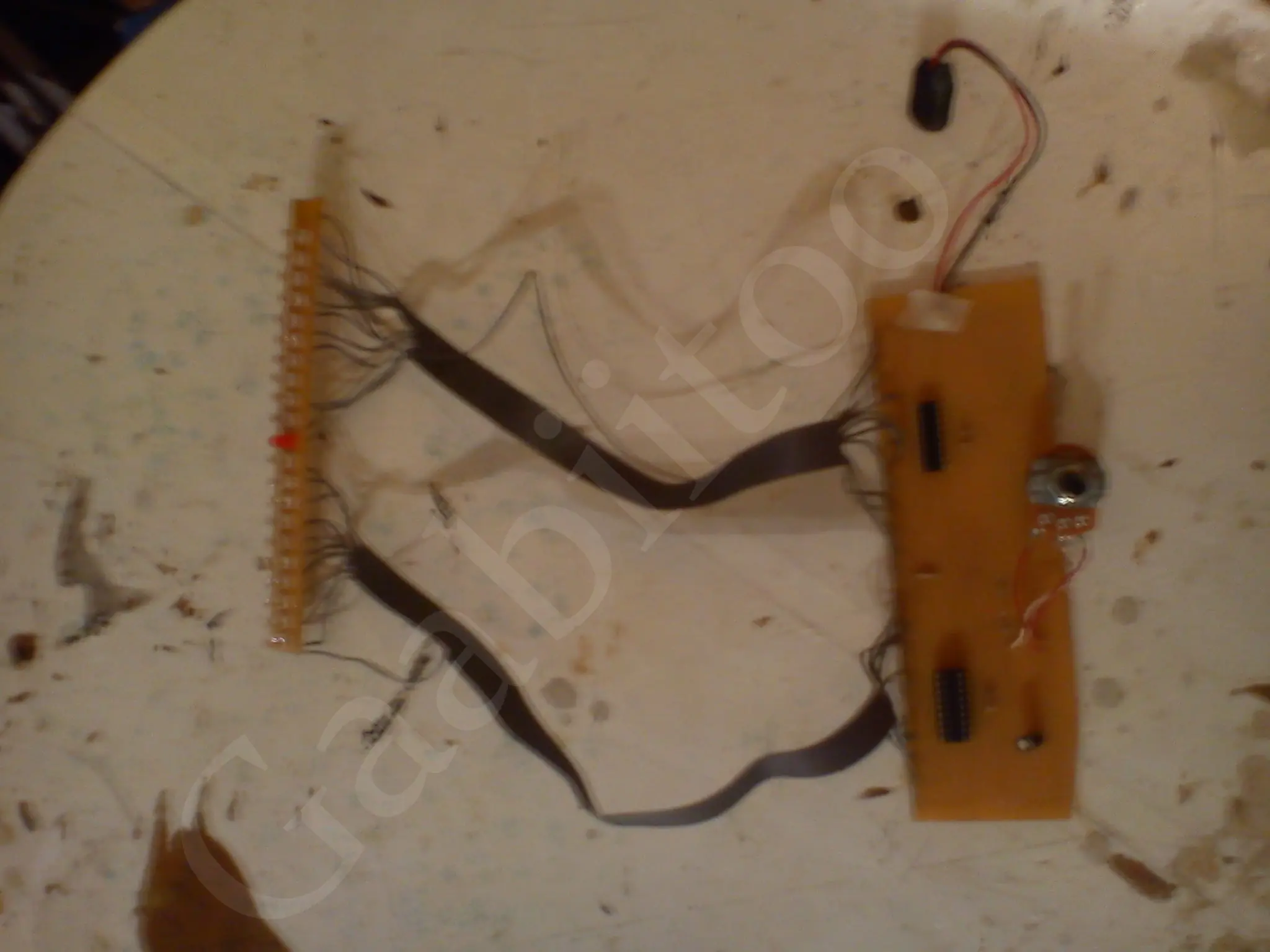

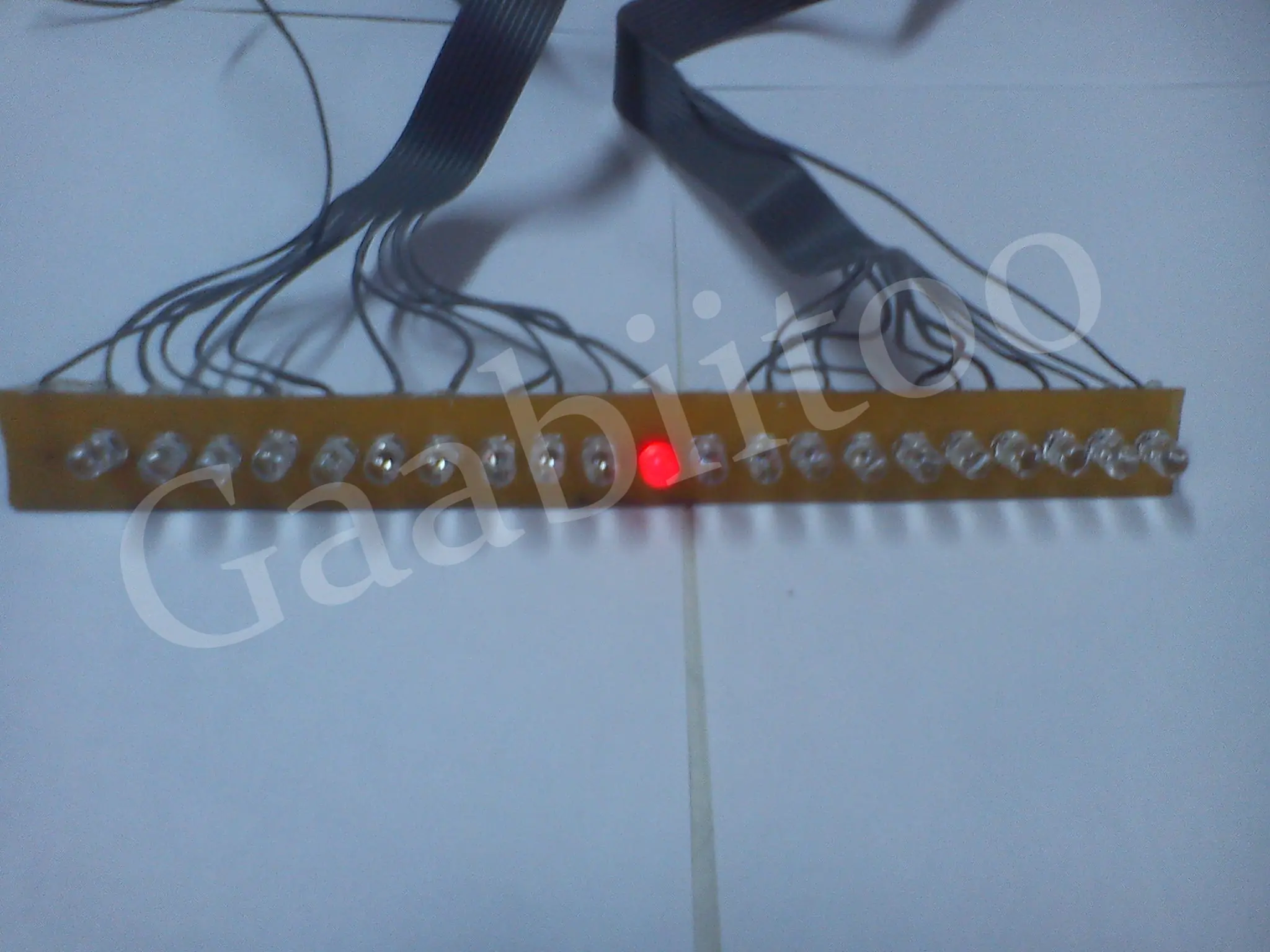

Algunas imagines del proyecto:
Por cierto en el video Estaba probando el proyecto, Tenia 3 leds quemados (Me vinieron fallados)
PD: Todo el proyecto, en base al circuito esta todo hecho por mi. El circuito esta 100% garantizado de que funciona. Esas imagenes eran cuando terminamos el proyecto con la placa grande. En estos ultimas semanas logre achicar la Placa a unos 8Cm aprox.
Para darles el link de descargar de El diseño de la placa del proyecto en PCB wizard mandame un MSJ Porque veo que en los post no se pueden poner.
