Hola amigos taringueros, hoy les muestro paso a paso la construcción de un rotor de led giratorios.Para los que no saben de lo que hablo les muestro un video del funcionamiento.
Bueno, vamos a describir en primer los materiales necesarios para la construcción del mecanismo:
- 2 leds (si es necesario de distintos colores)
- 2 resistores de 2.2k
- terminal electrico del tipo n°951
- tarugo nylon n°6
- tubito flexible transaparente (se conoce ademas como termoretractil)
- motor dc (de los usados en unidades de cd-rom)
- motor dc (de los usados en juguetes)
- pernos,cables, estaño, soldador , taladro ,maderitas para el soporte y obviamente una fuente de tension para alimentar los leds y el motor dc.
En primer lugar cortamos 2 maderitas de 8,5cm y 2 de 5,5cm. Luego con un taladro atravezar con una broca de 1.5mm en el centro de las dos maderitas mas largas ,despues repetir el mismo procedimiento en una de las maderitas con otro agujero de 1.5mm a 5mm de distancia del centro y luego en una de ellas con una broca de 5mm hacer un agujero en el centro de una de ellas (sin atravezar sino mas bien calcular hasta mitad de profundidad ). La imagen siguiente ilustra la idea.
En el despiece del motor dc (el usado para los juguetes) recuperamos la escobilla y el conmutador.
Hacemos un corte en el tarugo a 0.6cm o 0.7cm desde la cabeza del mismo.
Cortamos el terminal electrico solamente nos quedamos con la parte cilindrica, luego introducimos dicho terminal en el interior del tarugo , si es posible pegarlo con la gotita, la imagen siguiente muestra como quedaría la pieza.
Esta pieza la pegamos en la parte trasera del motor dc.

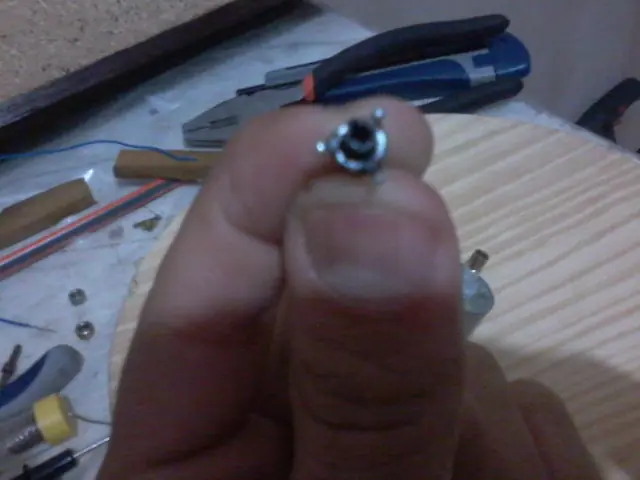

En el eje del motor ubicamos el colector tal como se muestra en la figura.
Se debe atravezar la pieza trasera del motor con una broca de 1.5mm, de esta manera pasaremos los cables de alimentacion del motor dc dentro del tarugo y el terminal cilindrico.
cortamos el anillo de la cabeza de un tarugo lo introducimos sobre el terminal cilindrico, soldamos los cables , los pasamos dentro del tarugo y a traves de un agujero de una de las maderita, las imagenes siguientes aclaran la idea .
En esta imagen se visualiza mejor la idea, luego los cables pasan a traves de los agujeros de una de las maderitas de 8,5cm.Notar la soldadura del terminal negativo al borde del terminal cilindrico
En la otra maderita (la que contiene los dos agujeros de 1.5mm) por el agujero central introducimos un perno de tal manera que enganche al colector ubicado en el eje del motor dc, en el otro agujero introducimos el perno de soporte para el terminal de escobilla (este paso podria haberse obviado y directamente se hubiera pegado ese terminal). Aca van las imagenes.

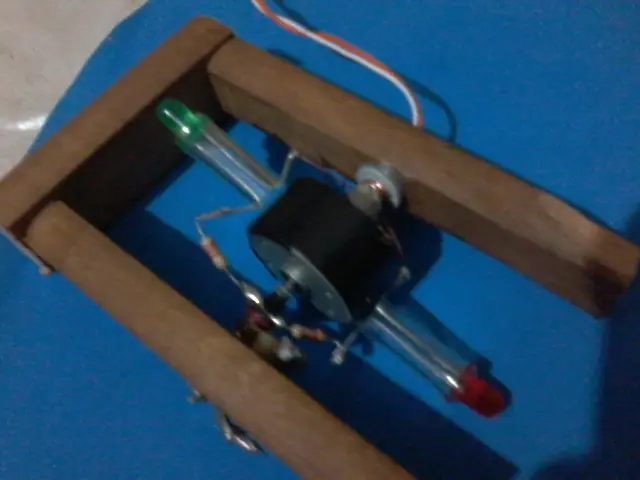

Bueno , una vez hecho todos estos pasos, les deberia haber quedado una estructura como la siguiente.
El colector debe tener sus terminales soldadas entre si para que el flujo de corriente sea continuo, ahora vamos al tema de los leds.

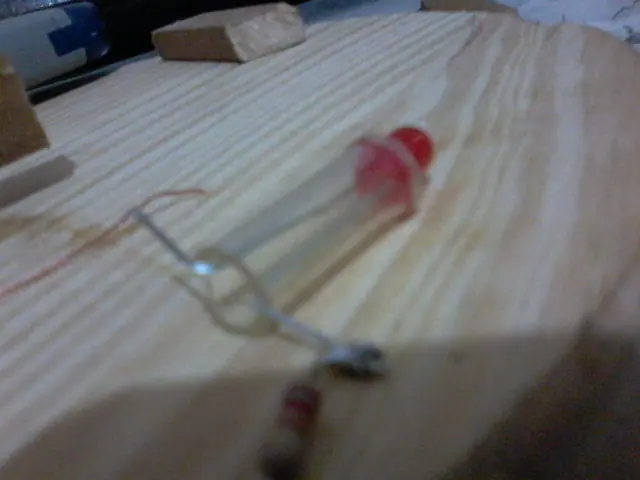

Los leds estan ubicados dentro de tubitos flexibles de 1,5cm con sus respetivas resistencias, necesitariamos un pedazo de alambre para el rosamiento con el terminal cilindrico.
Los tubitos flexibles mas que nada se usaron como decoracion para que quede presentable y firme, podria usarse otra cosa.
Por ultimo conectamos los terminales positivos de los leds con las resistencias correspondientes y estos a su vez al colector el cual recogerá la tensión (+) a travez del terminal de escobillas.
En el otro extremo un alambre común entre los catodos de los leds estará en rozamiento con el terminal cilíndrico ubicado dentro del tarugo, este alambre recogerá la tensión (-) a los leds.
El anillo de la cabeza de un tarugo sirve como tope para que este alambre no se salga. En fin la idea era mostrar una estructura de un rotor de led giratorios sencilla de hacer, cabe aclarar que la alimentacion de los leds no es la misma que la del motor, de esta manera abre la posibilidad de controlar la secuencia de encendido y apagado de los leds.
Bueno antes de despedirme les dejos mas imagenes, un saludo
