En este post explico varias formas (y también variantes) para conectar parlantes en diferentes espacios y ambientes desde un amplificador estéreo (minicomponente,en mi caso).
Es necesario mencionar,que este post no esta realizado de forma profesional,siendo el mismo producto de mi propia inventiva y experimentación, quedan debidamente informados.
Es importante conocer la impedancia de trabajo que soporta el amplificador y su potencia, así como también las de los parlantes que utilicemos.Al final de cada conexión evaluemos las mismas y calculemos debidamente los valores alcanzados,para obtener los resultados deseados y no poner en riesgo innecesario nuestro amplificador.

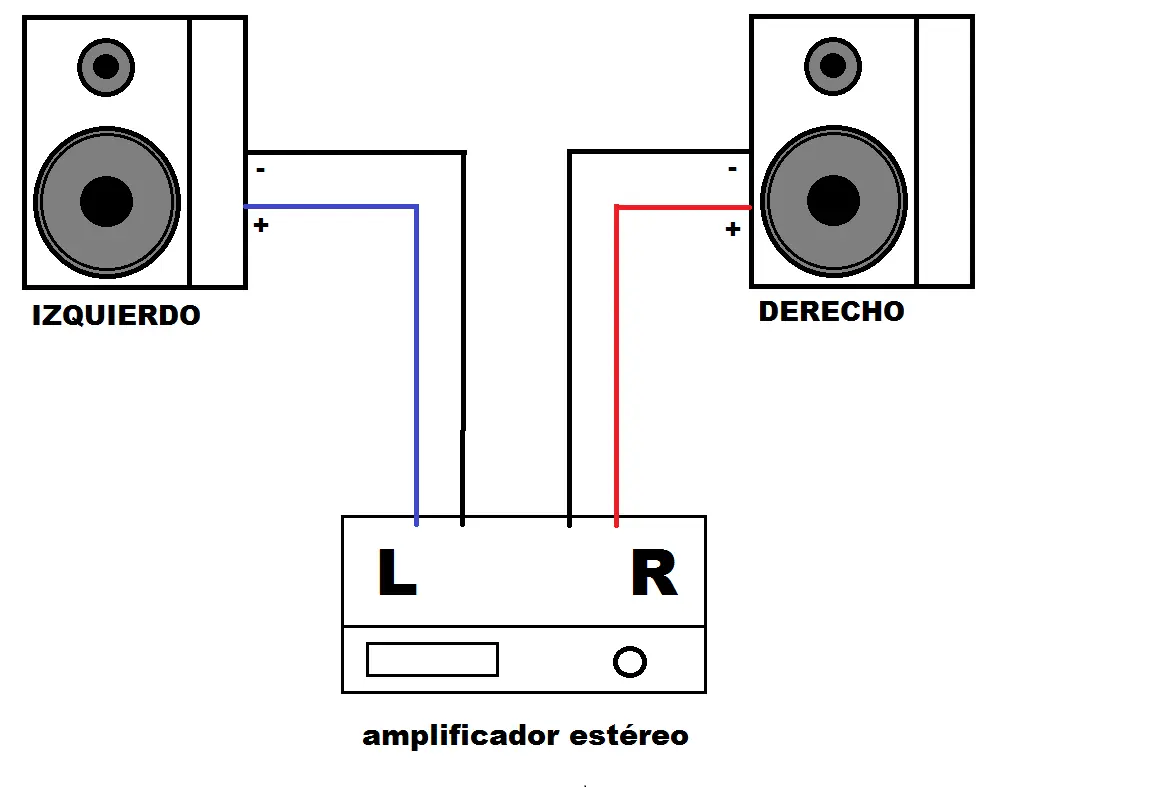

CONEXIÓN ESTÉREO: La conexión de un parlante por canal (salida) seria la original diseñada de fabrica.Si se emplean los parlantes que fueron suministrados originalmente con la unidad no deberiamos preocuparnos por la impedancia de éstos o la potencia que entregarán.
CONEXIÓN 3 ESTERÉO: Si conseguimos un tercer parlante podemos conectarlo y obtendremos un sonido llamado 3 estéreo,similar al que proporcionan los minicomponentes AIWA como variante para PROLOGIC SURROUND.
Conectamos el tercer parlante, que será usado como parlante central.Los positivos derecho e izquierdo irán desde el amplificador a los parlantes respectivos.Los negativos de estos se juntarán en un solo punto y se conectará al positivo del central.El negativo del central irá al negativo del amplificador (ver imagen).
La importancia de este parlante no nos preocupará ya que fué colocado en semiserie con respecto a los parlantes derecho e izquierdo.
CONEXIÓN CUADRAFÓNICA (o estéreo duplicado): Si tenemos dos pares de parlantes podemos obtener ésta formación.Lo ideal sería que ambos pares sean similares,por lo menos entre sí.En este caso,la impedancia de los parlantes se vuelve bastante relevante puesto que calcularla nos dejará saber que potencia entregará nuestro amplificador debido a esta clase de conexión.Conectamos enserie un par al canal derecho,y en serie otro par al canal izquierdo.Esta formación nos será útil para cubrir una habitación,colocando un parlante por cada esquina.
También,por medio de esta conexión podemos colocar el segundo par de parlantes en otra habitación o fuera de la casa.Así podremos escuchar el sonido en dos lugares diferentes a la vez.

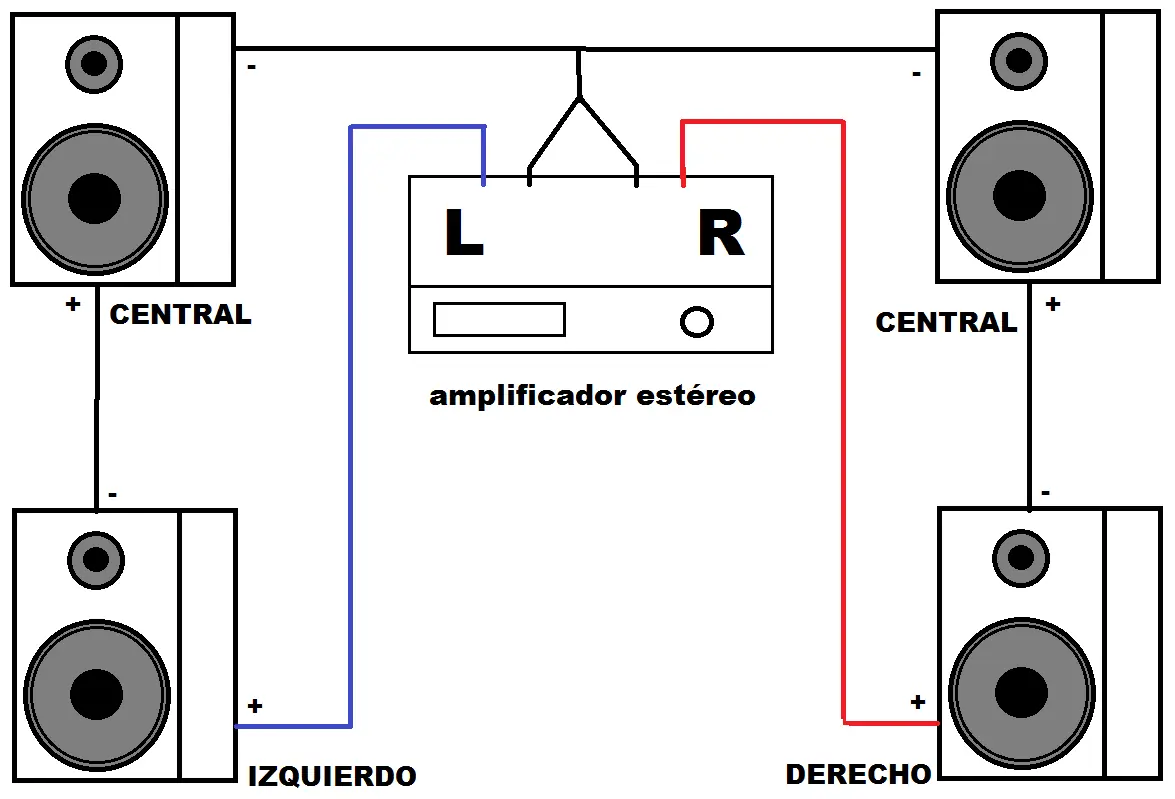

Otra variante sería utilizar dos parlantes como central y otros dos como derecho e izquierdo.Es mas o menos lo mismo que la conexión ya descrita (tres estéreo); solo que ahora tenemos dos parlantes central conectados en paralelo y éstos en semiserie al derecho e izquierdo.La disposición de éstos en una habitación quedará a su criterio.

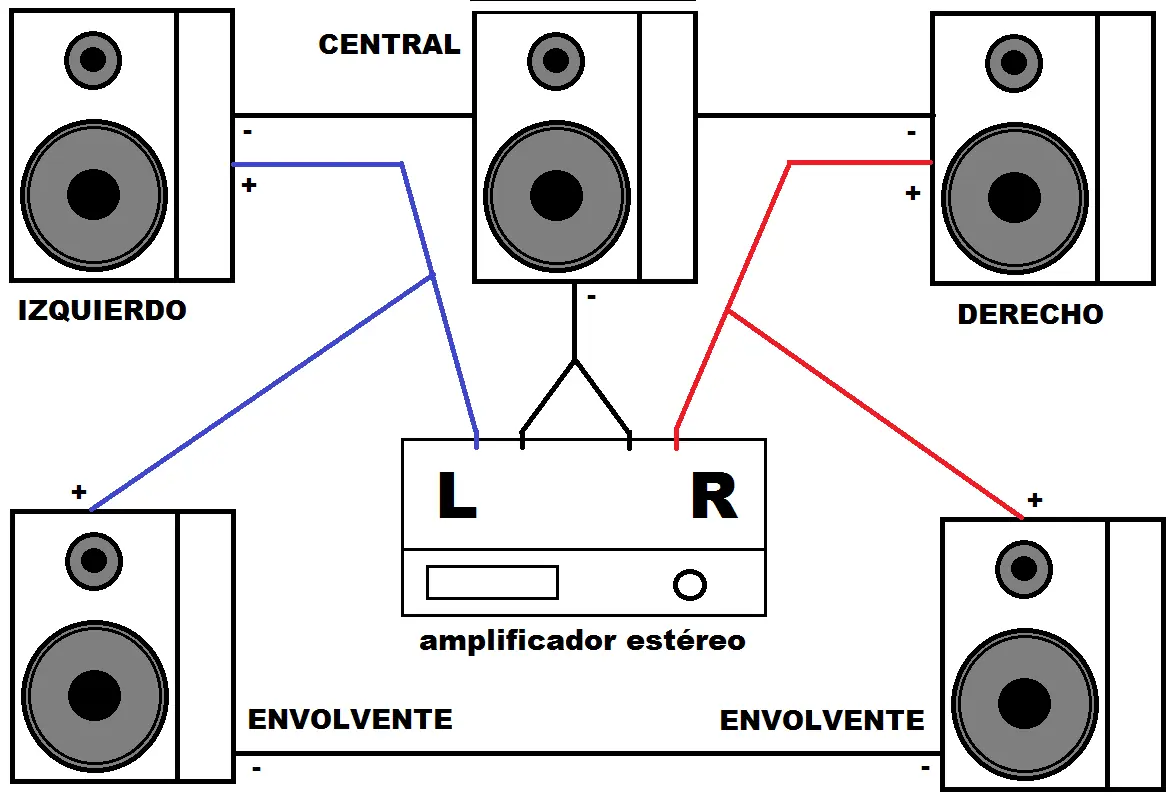

ESTÉREO+SURROUND: Si el segundo par que conseguimos no es lo suficientemente grandes,o su potencia no es siquiera la mitad que la potencia nominal del amplificador,igual podremos usarlos realizando esta conexión.
Conectamos los parlantes derecho e izquierdo como debe hacerse originalmente.Conectamos este par de parlantes (que serán los envolventes o surround) en serie, negativo con negativo.Conectamos los dos cables resultantes; uno a la salida positiva derecha del amplificador y el otro a la salida izquierda.
En esta conexión será de vital importancia observar la impedancia total de los parlantes y su conexión (para más detalles busquen en internet).
Ésta clase de sistema de audio ya estaba implementada por varias empresas comerciales de los años 90,como aiwa y sony en aquellos modelos que traían cuatro parlantes;dos principales(derecho e izquierdo) y dos satélites(pequeños parlantes surround).

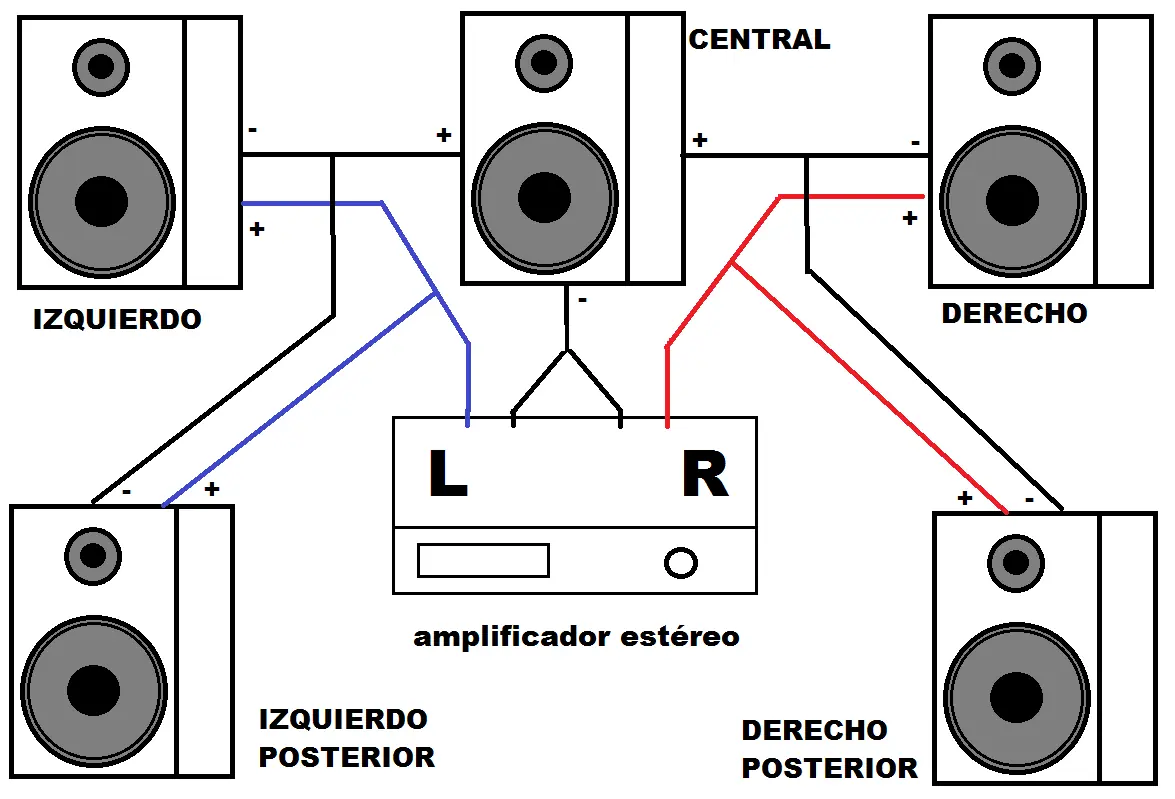

PROLOGIC SURROUND: Si se dispone de 5 parlantes se puede conseguir una conexión tipo prologic. Ésta es similar en funcionamiento a un hometheater con sonido envolvente.Dentro de las posibilidades de uso para esta clase de conexión,es recomendable para TV, películas y videojuegos.Si deseamos que suene bien para escuchar música,ésta debe ser de buena calidad estéreo.
Recordemos que a estas alturas un sistema de sonido como el prologic es bastante "arcaico" pero sigue siendo interesante conseguir dicho efecto a base de conexiones cableadas por nosotros mismos.Se debe tener en cuenta que se obtiene esta conexión a base de un amplificador con solo dos salidas.No es lo mismo sustentar dos parlantes que cinco.
SOUND FIELD: Otra posibilidad sería,conectar los parlantes de esta forma.Así obtendríamos una presencia enfocada en el centro,y exteriorizada a los lados,con la posibilidad de reforzar dicho efecto en la parte posterior.
Ésta clase de función se encontraba disponible en algunos modelos de minicomponentes pioneer y rca de los 90,como otra alternativa ademas del prologic surround y se recomendaba para escuchar música por medio de los 5 parlantes (todos eran grandes),ya que el modo prologic resultaba muy suave.
De los aiwa,sólo el modelo nsx d939 tiene esta opción (para usar la había que cambiar los satélites pequeños y el parlante central por otros mas grandes).
SOUND FIELD REFORCED: (Ésta se me ocurrió a mi).Si se dispone de 6 parlantes grandes se pueden conectar de esta forma,así se puede obtener una cobertura completa,según me parece a mi. Se pueden poner todos en una sola habitación, o tres en una y tres en otra.
Como ya he dicho,yo no soy una persona con conocimiento profesional,solo un aficionado.He decidido publicar éste y todos mis post , para compartir mis experiencias realizando y poniendo a prueba diferentes "inventos" según lo que consideraba prudente o no.Por esto dejo a criterio de cada uno realizar o no dichos proyectos(yo los he puesto a prueba y funcionan según lo estipulado,nunca se ha quemado ni descompuesto ningún minicomponente ni nada por el estilo).
Agradezco de antemano todos los comentarios constructivos, de apoyo y de ánimo,pero no estoy de acuerdo con aquellos que critican mis post ya que he especificado QUE NO SOY PROFESIONAL, yo no obligo ni influencio a nadie en forma directa o indirectamente ni de ninguna otra manera.Asimismo tampoco soy responsable de ninguna clase de daño material.
GRACIAS POR VER MI POST! PUBLIQUEN Y COMENTEN QUE LES PARECIÓ. CUALQUIER SUGERENCIA O IDEA QUE LES HAYA SURGIDO ME GUSTARÍA EVALUARLAS PARAS SEGUIR APRENDIENDO MAS Y MEJORAR.
GRACIAS!!!
