Construyendo un Compresor tipo: DOD280

Hola Gente!!!

En esta ocasión les traigo otro de mis proyectos "diyer" de relativamente fácil construcción
Se trata del un clon del ya conocido (por algunos jajaja) DOD-280 Compressor

Original:

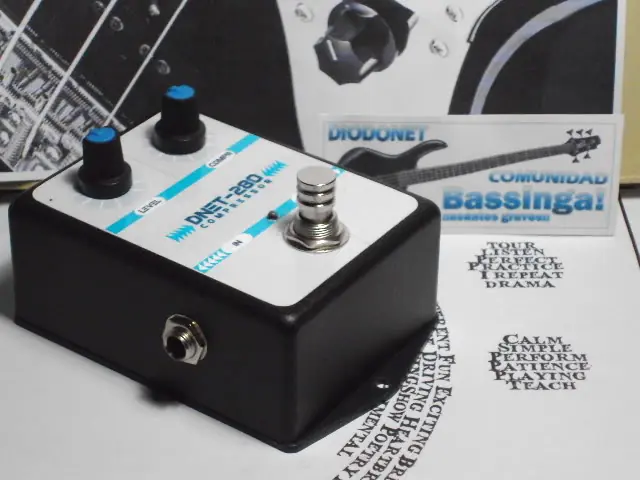

DNET-280 (rebautizado)


Al esquema y su correspondiente PCB (circuito impreso) lo saque de TONEPAD, más precisamente de aqui: http://www.tonepad.com/project.asp?id=21 (hacer clic abajo de donde dice Layouts para descargar el pdf)

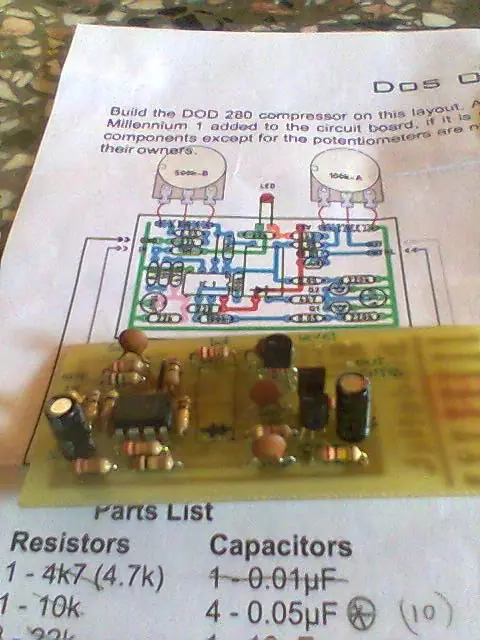

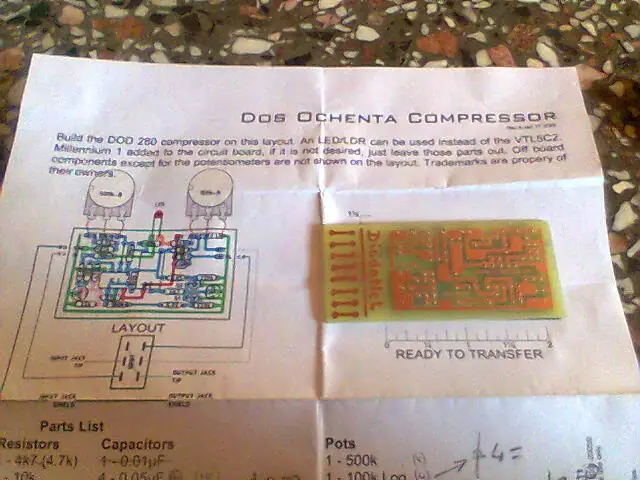

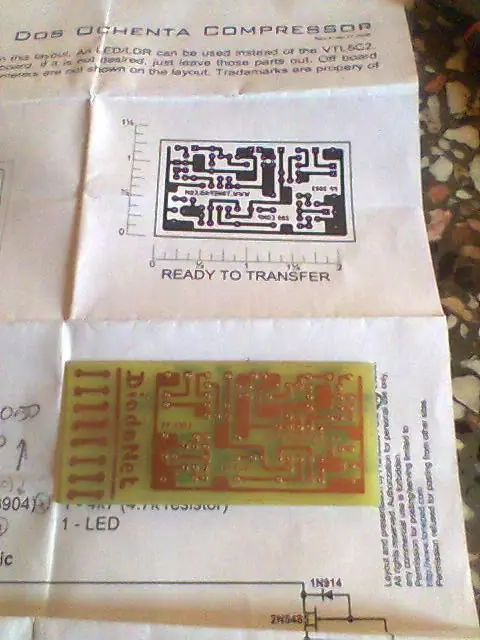

Ahora las fotelis del paso a paso:





Este proyecto en especial se trata de un compresor óptico, el cual trabaja por medio de un optoacomplador y como suele suceder con circuitos que vienen de "afuera" nunca se consigue el componente mencionado jajajaja, pero existe una solución económica para su reemplazo y que funciona excelentemente, y se trata de usar en un su lugar un LED mas una fotorresistencia ó LDR

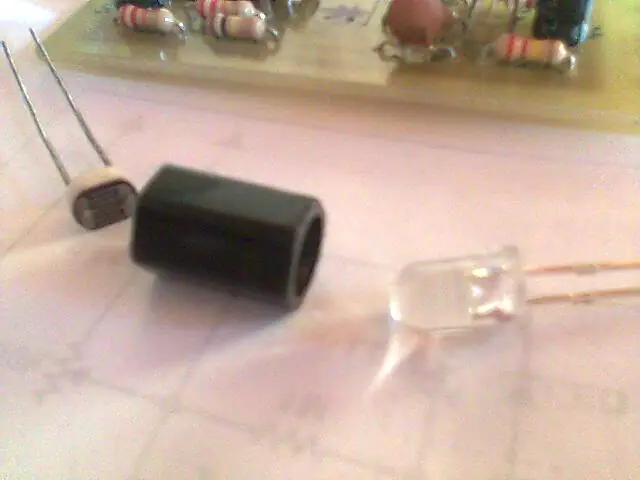

En esta ocasión utilice un LED de alto brillo VERDE (mejores resultados que con un rojo) y un LDR dentro de un pedacito de tubito de una BIC negra, aunque se puede utilizar un forro plástico de un cable, un espagueti o cualquier cosa que se les ocurra para aislar de la luz exterior la fotocelda y solo tome la luz del led.

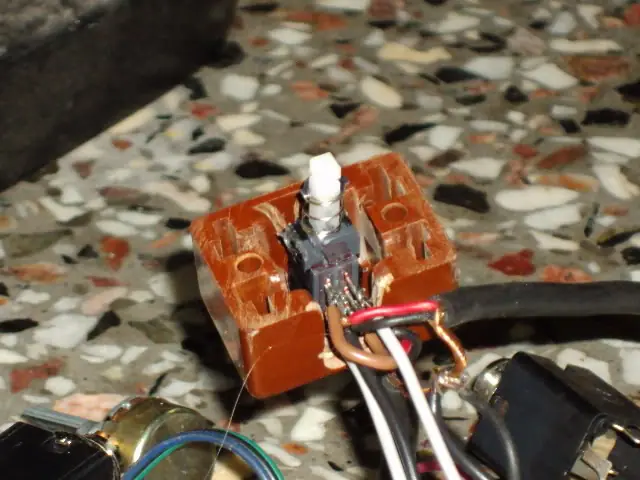

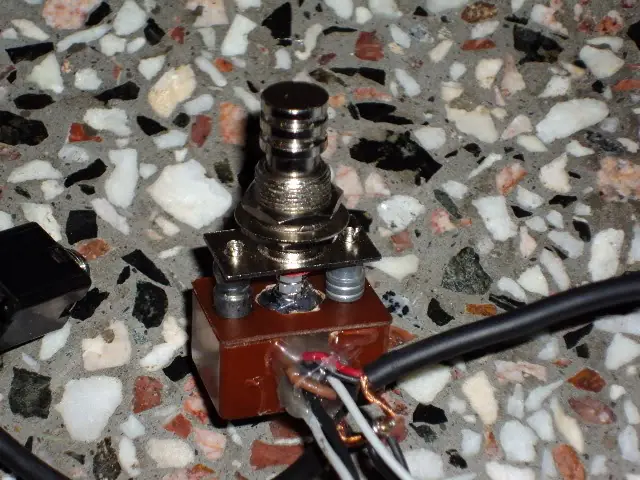

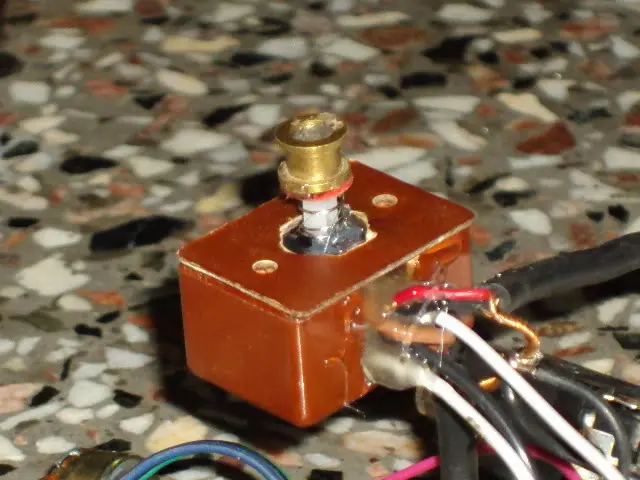

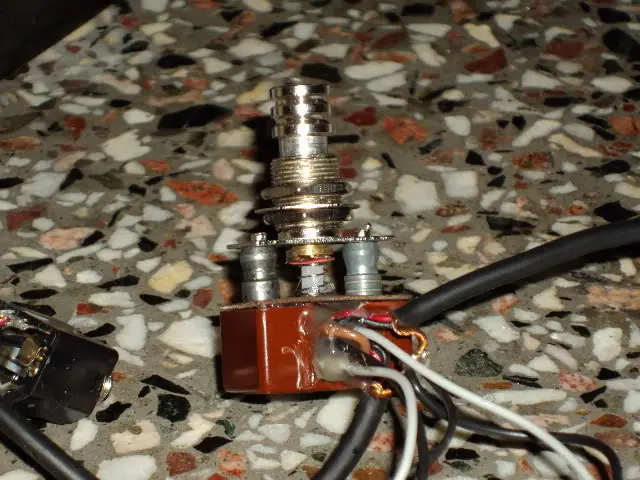

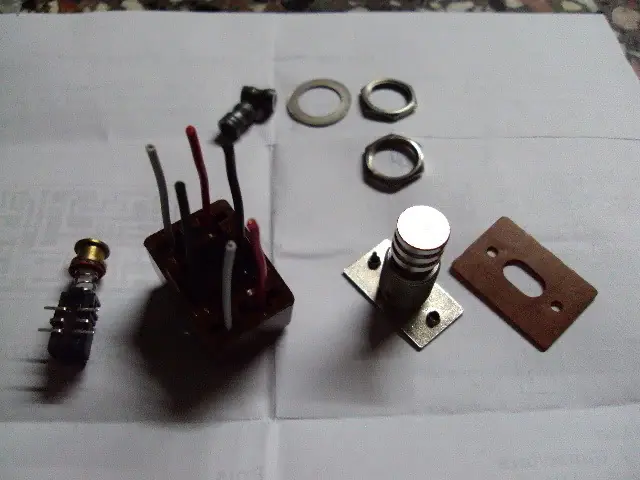

Y para variar, sigo con el inconveniente de conseguir el bendito DPDT (llave doble inversora con retención ), pero conseguí una similar tipo pulsador, así que procedí a modificarla jejeje

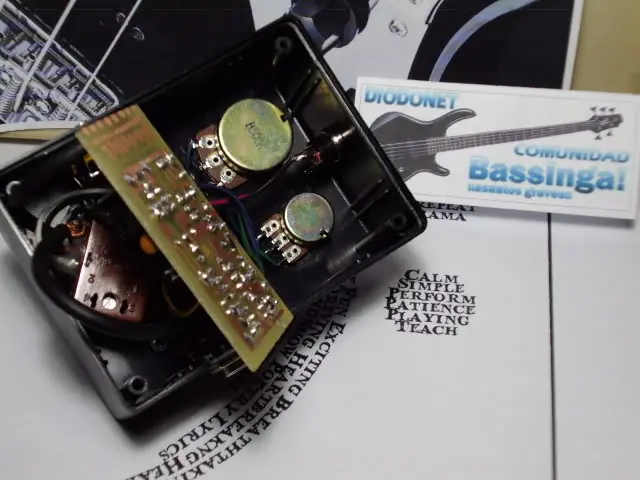

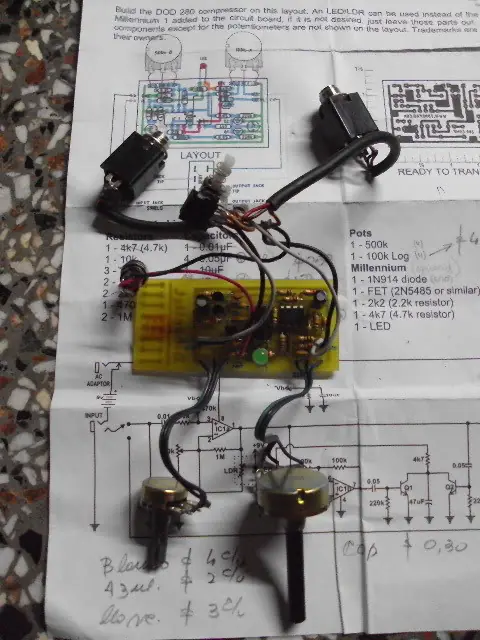

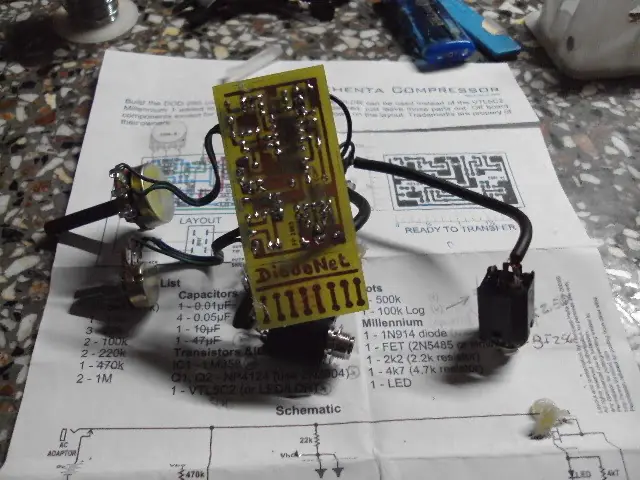

Presentando todos los componentes y probando las conexiones antes de montarlo en su cajita (plastica por el momento)

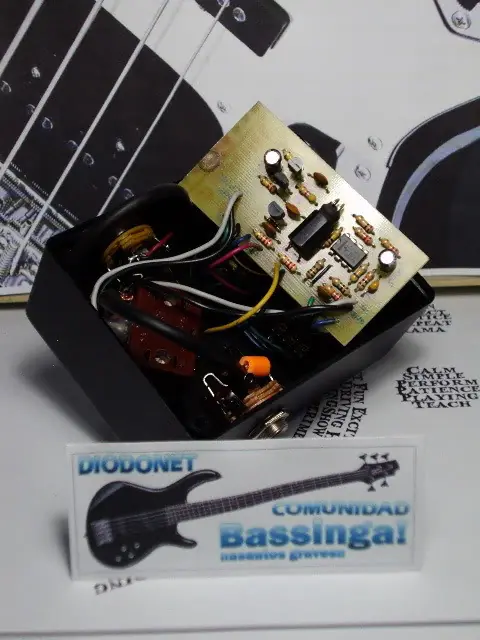

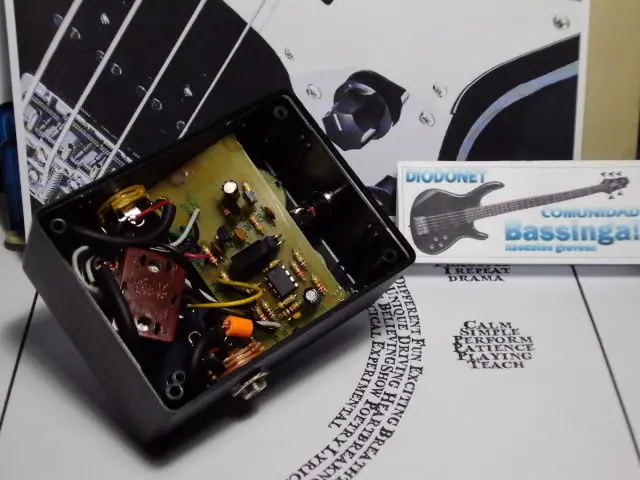

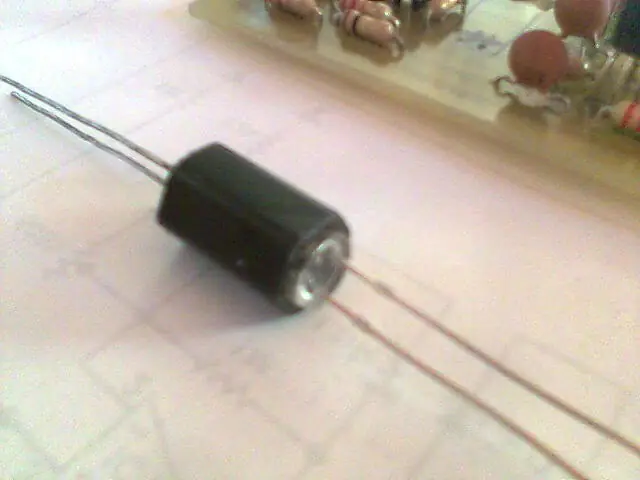

Aqui se puede apreciar el tubito negro (led+ldr) sobre el impreso.

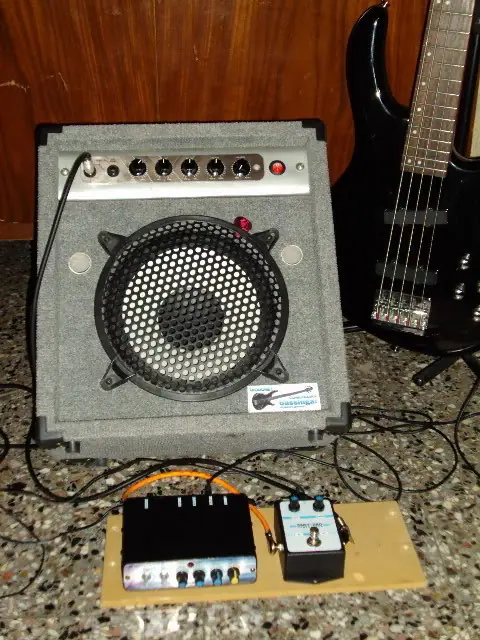

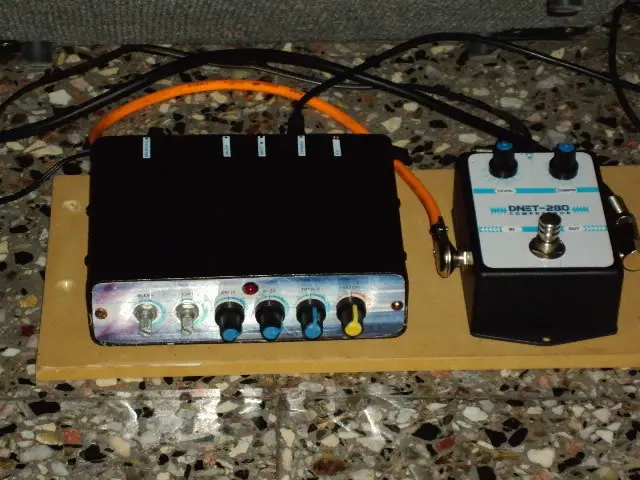

Y la familia completa



El Video y/o o la prueba de sonido del compressor se las debo por el momento, lo único que puedo decir es que funciona y muy bien

ACTUALIZANDO: 21/09/11
Progreso del nuevo chasis para el pedal, faltan retoques de pulido y pintura

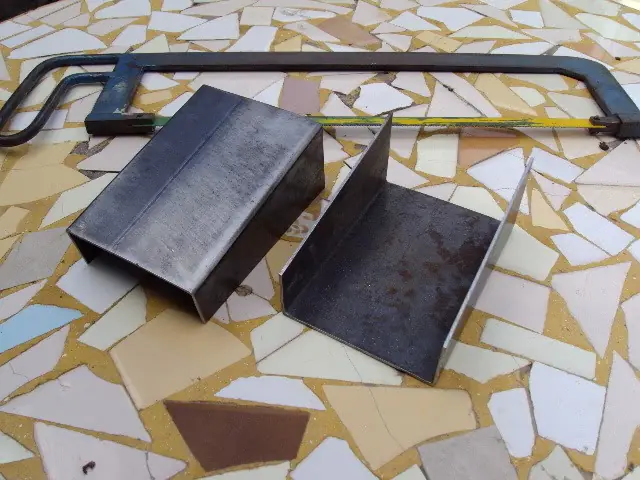

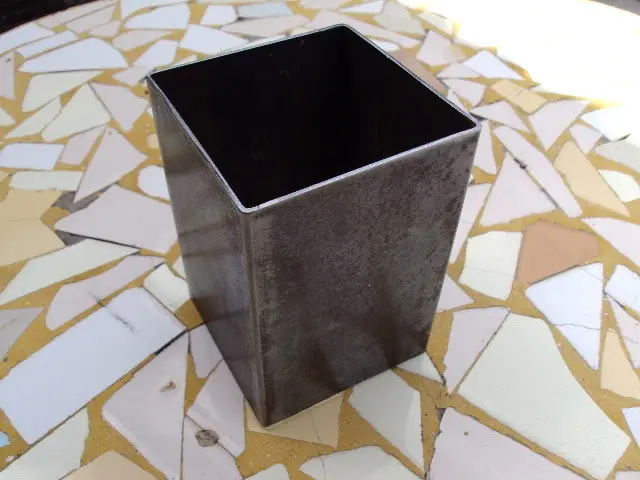

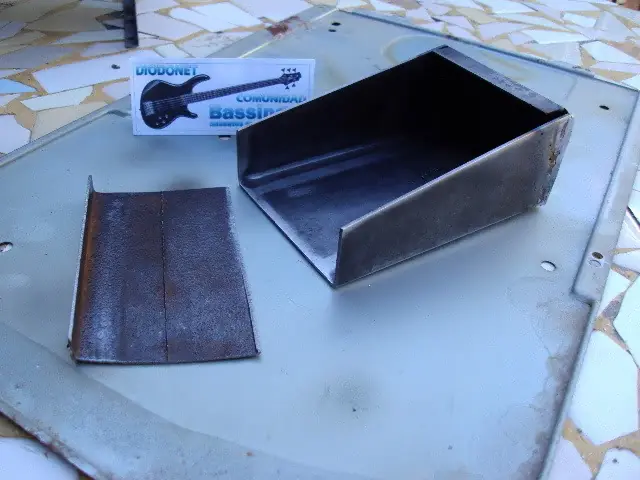

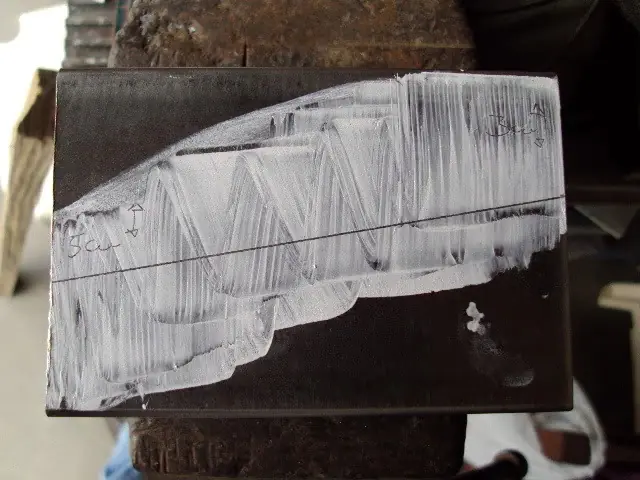

Partiendo de una sobra de caño estructural de 8x8




Salen para 2

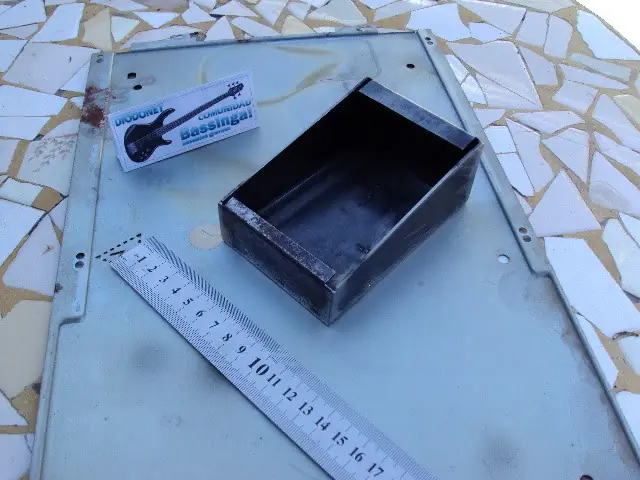

Soldando las tapitas de los extremos:

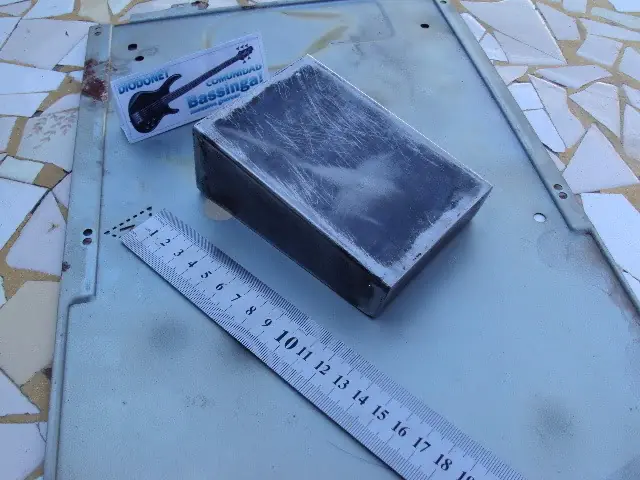

Vista Superior:

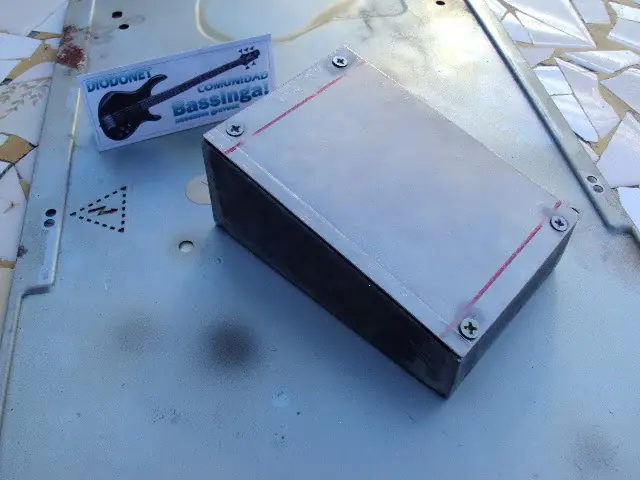

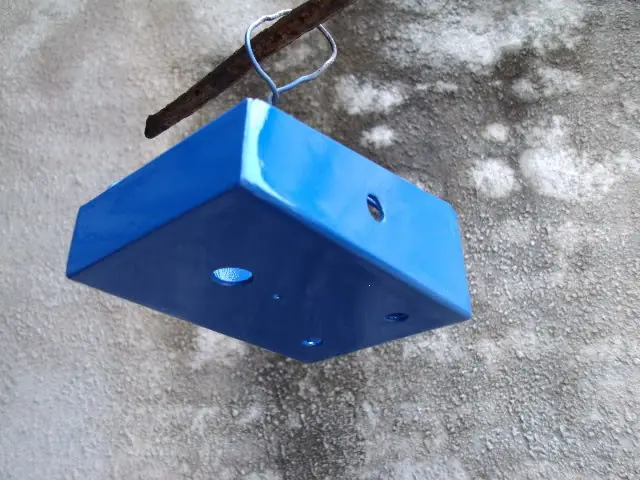

Vista inferior/interior + tapa



ACTUALIZANDO: 24/09/11

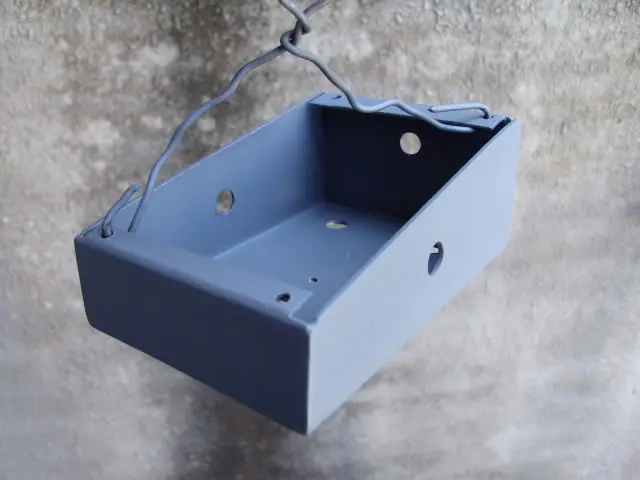

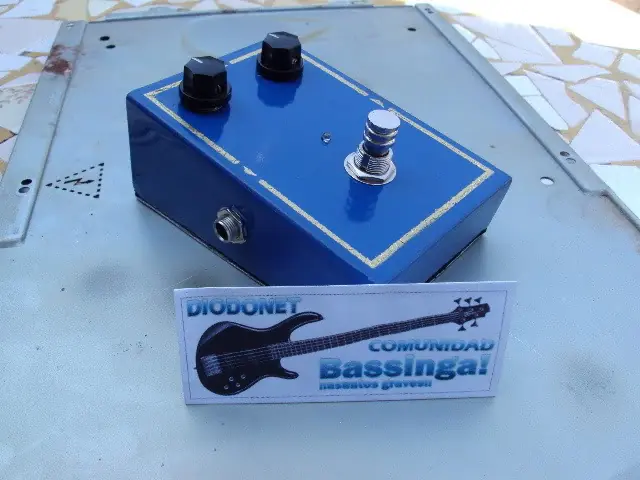

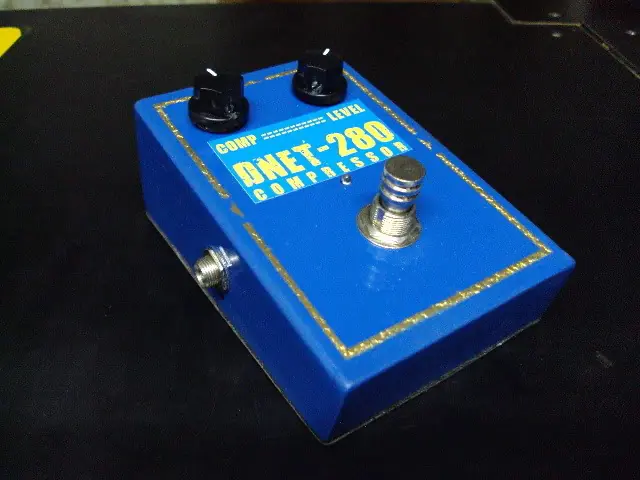

Finalizando trabajo de pintura y calcos

Timelord dijo:Che, me hice el compresor. Todavía está en etapa de pruebas. Me hice el opto con un LED verde opaco y una LDR, tambié en un tubito de BIC jajaja! Lo primero que cambié fueron los caps de desacople de entrada y salida. Se morfaba todos los graves MAL!!! Le puse uno de 100nF a la entrada y uno de 220 nF a la salida. Ahí quedó bien. Toy usando una resis de 1K para el LED y para la resi paralela a la LDR toy usando 1M. Esta última hace de limitador de sustain. Probé sacarla y, a medida q la nota muere, el compresor levanta la ganancia grossamente para compensar. Puede ser un control de sustain.

También voy a subir en breve todo el paso a paso de la construcción el Combito que figura en la foto. Les comento que cuenta con un pre-amplificador tipo fender para bajo (Ganancia, Bajo, Medio, Agudo y Volumen) y un amplificador supersencillo de 50W (en teoría) con un parlante de 10" y las medidas y forma de la caja fue sacada de un Hartke A-70
