Esta ves les mostrare como hacer una luz de giro para tu bicicleta o para cualquier otra cosa ke le encuantres utilidad...bueno empezemos...
Este sencillo circuito esta basado en el versatil circuito integrado 555, ha sido diseñado de tal forma que pueda ser instalado en vehiculos pequeños como bicis o hasta tu patineta. Esta alimentado por una pequeña bateria y te permitira indicar de manera visual hacia que lado deseas girar, evitando haci posibles accidentes

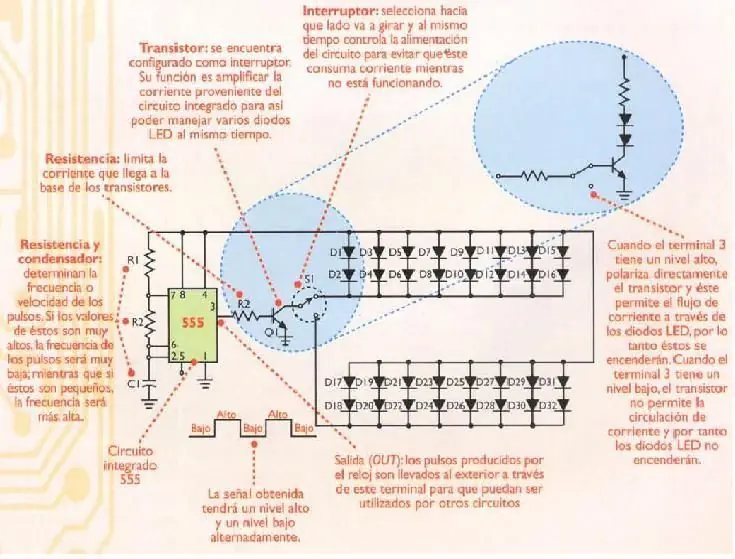

Teoria de funcionamiento:
Una de las palicaciones del circuito integrado 555, de mayor utilizacion en electronica, es como reloj o astable. Es decir, como un circuito que emite una serie de pulsos cuya frecuencia puede ser ajustada de acuerdo a las necesidades del usuario.

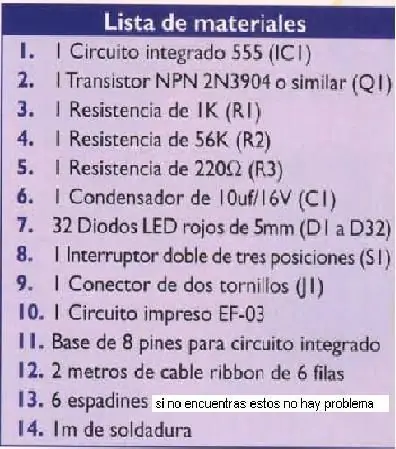

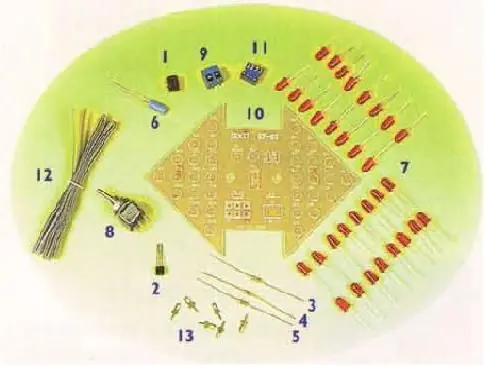

Antes de empezar con el proyecto asegurate de tener todos los componentes necesarios, de esta forma se hara mas rapido el proyecto, abajo te dejo la lista de materiales que se necesitaran.
Ensamblaje:
Ten MUCHO cuidado de poner todos los componentes en su posicion correcta especialmente el circuito integrado 555, ya que puede causar mal funcionamiento del circuito, el proyecto es muy facil de armar, lo dificil es hacer la placa.

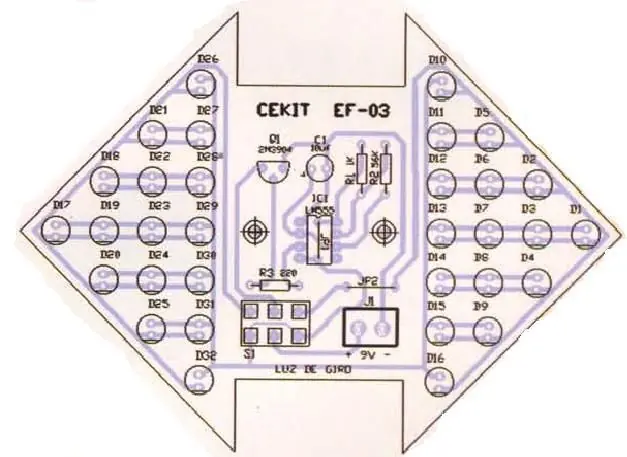

aki esta la guia de ensamblaje, tambien de aki pudes sacar las pistas para la placa:
Siempre empieza del componente mas chico hasta el mas grande

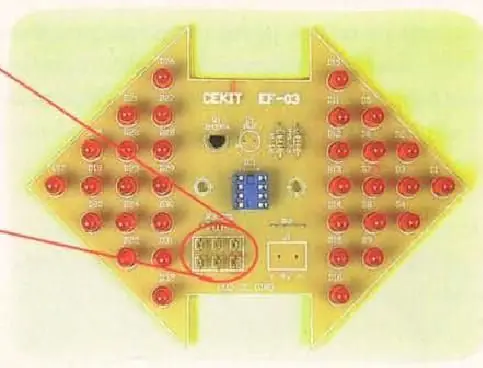

Despues solda los LED´s y ponlos en la polaridad correcta y espadines o si no los encontraste soldale cables al switch y duespes lo soldas a la placa.

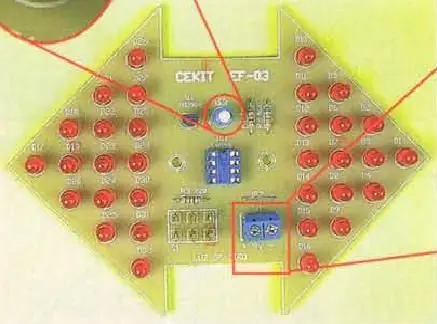

Despues instala el conector de dos tornillos y el capacitor:

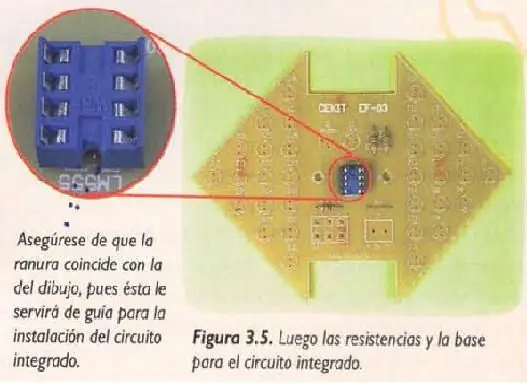

Despues coloca la base del circuito integrado, ten especial cuidado de ubicar el circuito, debe quedar ubicado en la misma direccion que la de la base asi:

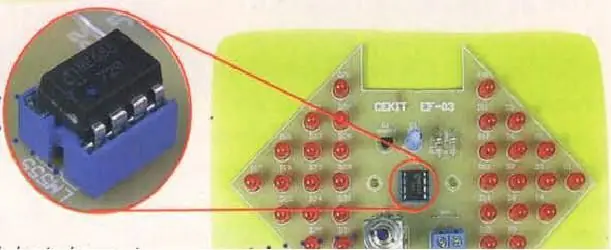

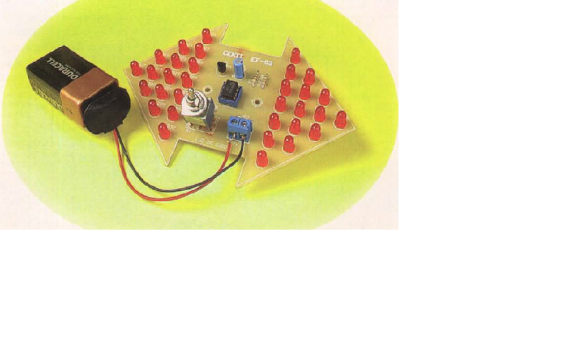

Por ultimo pon el circuito integrado en la base, el interruptor y el conector para la bateria
Una vez ensamlado todo el circuito asegurate de que todas las conexiones hayan sido hechas correctamente. Despues pon el switch en el punto medio y conecta la bateria de 9 volts, al llevar el switch hacia la derecha se prenderan los LED´s de la de la derecha ke forman la flecha y tambien igual hacia la izquierda, debe encender intermitentemente mientras ke la otra debe permanecer apagada, asi como se ve en la siguiente figura:

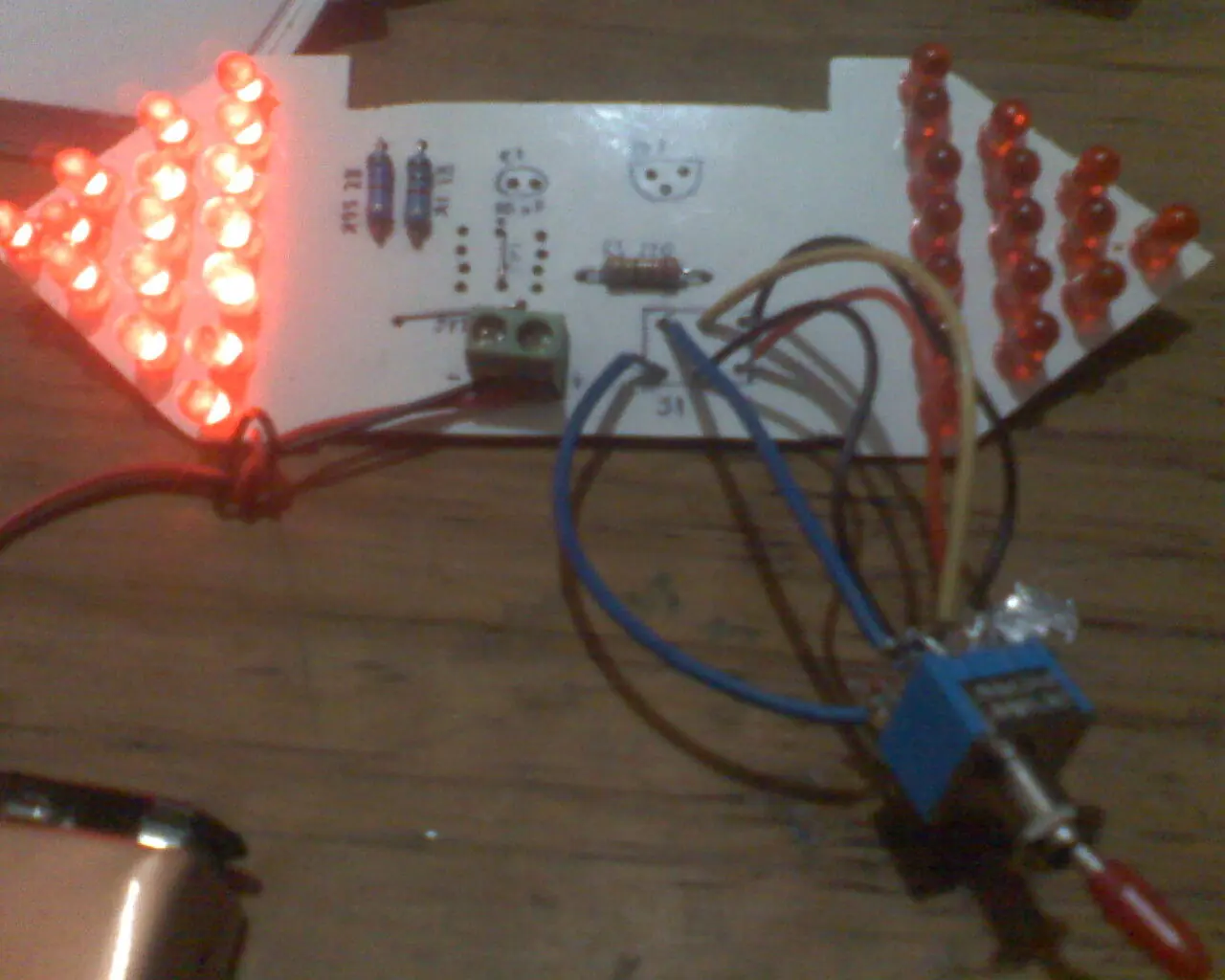

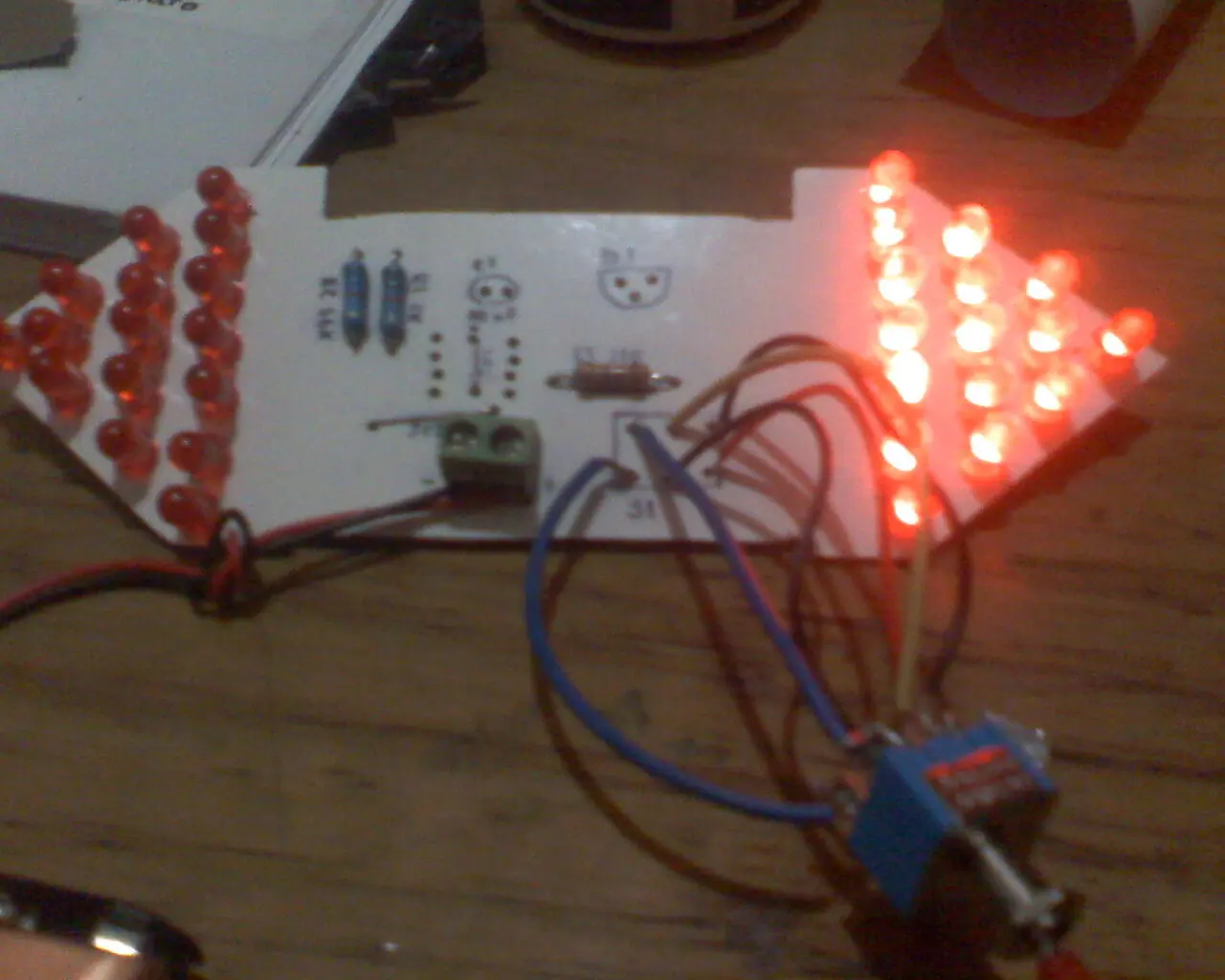

Aki estan unas imagenes del mio, funciona perfecto...
si tienen una duda, ponganla en la seccion de comentarios
Bueno eso es todo si no entienden algo avisenme...
