En esta ocasión es un contador de vueltas casero para hacer las bobinas para nuestras pastillas. Quizás este sea columna base para atrevernos a hacer nuestras propias humbuckers o singles. Después de ver en el mercado lo que te piden por un contador digital y que los mas "económicos", solo te entregan como mucho tres o cuatro cifras, se me ocurrió este aparato.
El precio : he gastado diez mangos en una calculadora en una papeleria y alrededor de cinco pesos en un interruptor de contacto mas cable, estaño etc...
Bueno es muy sencillo de hacer. agarramos cualquier calculadora en este caso es esta:
Como sabe cualquiera no importa la edad que tenga que las calculadoras repiten la operación al oprimir la tecla "=" . Entonces si hacemos la operación 1+ y le damos a la tecla "=" esta va sumando la unidad a la cantidad que aparece en la pantalla. Es decir cada vez que marquemos o pulsemos la tecla "=" es como si marcara un impulso(1+1=2+1=3+1=4+1=5+1,etc..). Entonces el truco es bien sencillo. Todo estriba en sacar dos terminales para cerrar el circuito en la tecla "=".

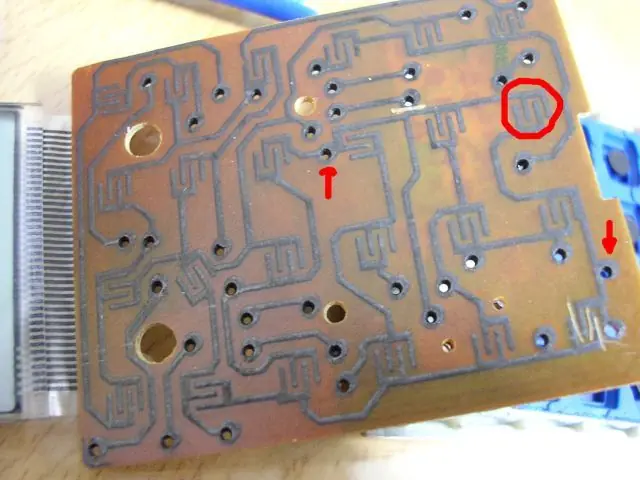

¿Como hacemos?, pues muy simple. Abrimos la calculadora con mucho cuidado y dejamos al descubierto la placa con todos los circuitos. En el circulo rojo hemos identificado donde se cierra el circuito de esta tecla y vemos donde se introduce y atraviesa hacia el otro lado de la placa.

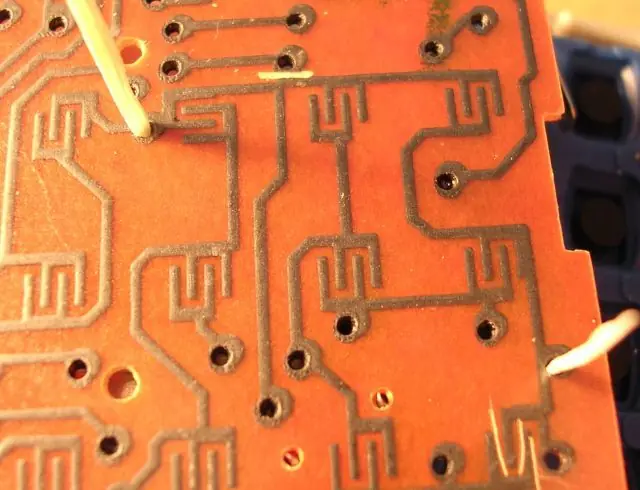

Marcamos con unos palillos donde salen hacia el otro lado, para no confundirnos, ya que seria fatal.

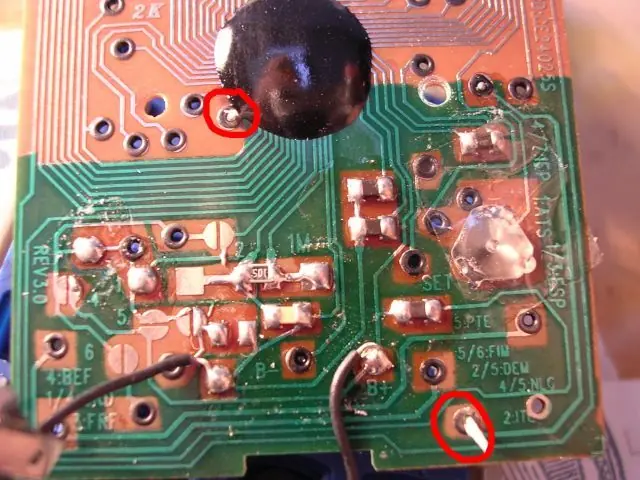

Vamos al otro lado y vemos donde tenemos los terminales.

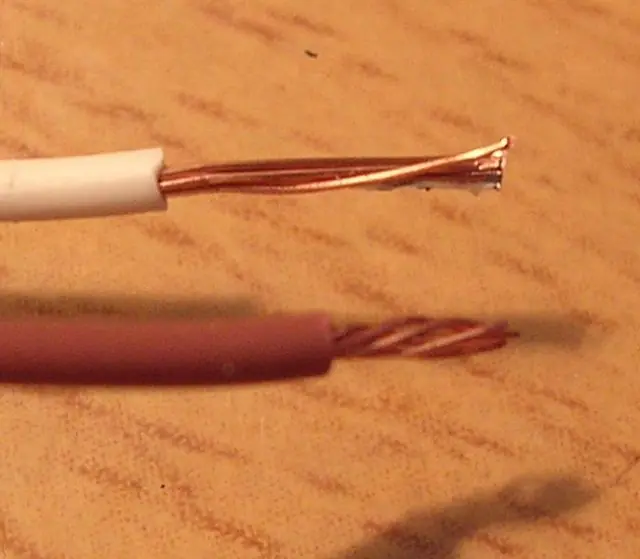

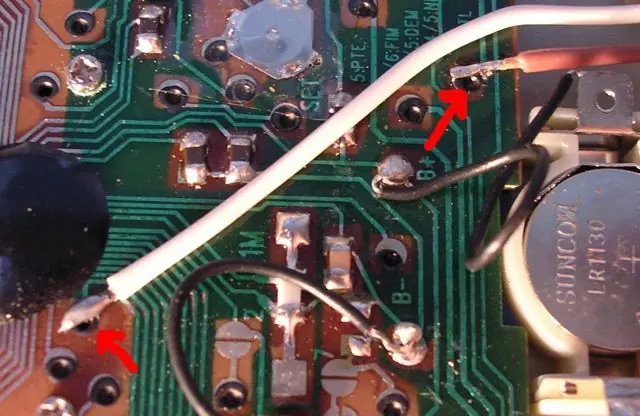

Una vez perfectamente identificados les soldamos dos cables, pero ojo con mucho cuidado porque es muy delicada esta placa media berreta y nos la podemos caldear con un movimiento brusco o tirón.

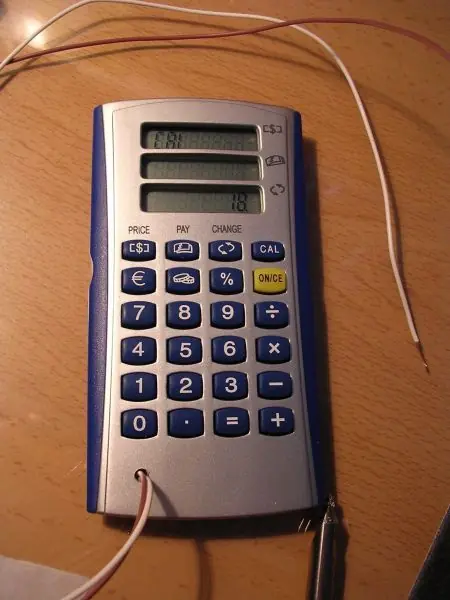

Comprobamos el circuito que acabamos de insertar y viendo que todo va bien, procedemos a sacar estos terminales por algún lado de la calculadora. Cerramos la calculadora asegurando bien con algún pegamento, silicona, etc. que no se nos salga todo de un tirón y ya tenemos listo nuestro contador digital de 8 cifras:
Solo nos queda enchufar estos dos terminales a un interruptor de su preferencia.
Sirve cualquiera sistema de conexión, desde dos láminas que hagan contacto con el paso de una palanca a un detector de haz de luz. Este contador es muy versátil ya que no solo pueden sumar de uno en uno, si no también hacer cuenta atrás de uno en uno e inclusive pueden fijar la cifra para rebajar o añadir conociendo la cantidad que previamente se ha enrollado.
Por experiencia debo decir que si el bobinado se hace con muchas RPM el contador no funciona y se salta vueltas. Se puede trabajar con él a una buena velocidad y funciona a la perfección, pero hasta cierto límite. Comprueben este detalle antes de hacer la totalidad de la bobina.
Espero que les sea útil este sencillo y barato contador de vueltas.
