Ahora te voy a enseñar como hacer un pickguard o golpeador para tu viola
Para el bajo (los que tienen pickguard) el proceso es el mismo
Comenzemos:
Cuando construimos nuestras guitarras nos encontramos con un problema a la hora de hacerle un golpeador. A veces también queremos customizarla, y uno de los elementos mas usados para ellos es la costrucción de un golpeador o pickguard con la forma que mas nos gusta, al igual, que si queremos cambiarle la personalidad a la guitarra, cambiaríamos un poco la forma del que tiene a nuestro gusto, con unos resultados muy buenos.
Pero surge un inconveniente a la hora de elaborar dicha plantilla. ¿Como hacerla?.
Es difícil calcar los distintos elementos para realizar los cortes con precisión. A parte que hay que desarmar toda la guitarra para hacerlo bien. Un verdadero trabajo que a veces no da los frutos esperados.
Bueno, es mas sencillo de lo que parece. A MI se me ocurrió esta forma de realizarlo y resulta que queda perfecta ya que las dimensiones se respetan al máximo, pudiendo variar al antojo de cada quien su forma para adaptarla a nuestro capricho.
Ilustraré gráficamente el proceso para hacerlo mas dinámico.
Si la guitarra no tiene rebajes redondeados es muy fácil dibujar su contorno. Para ello nos servimos de una cartulina fuerte como base para trazar las líneas. Hay que hacerlo lo mas pegado posible a la guitarra y con un lápiz, ya que un bolígrafo podría rallar nuestro instrumento a parte de tener la mala suerte de que nos suelte un poco de tinta y arruinar el acabado de la misma. Hay un método que rebajan la mitad de un lápiz, pero en los círculos de los cortes no da un registro erróneo, ya que no apoya el carbón si no los extremos del lápiz. Cuando el borde es redondo tenemos que hacer otra operación un poco distinta a la que van a ver a continuación.

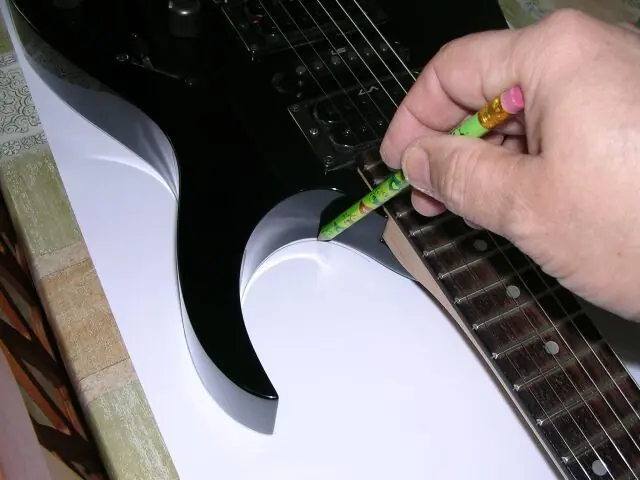

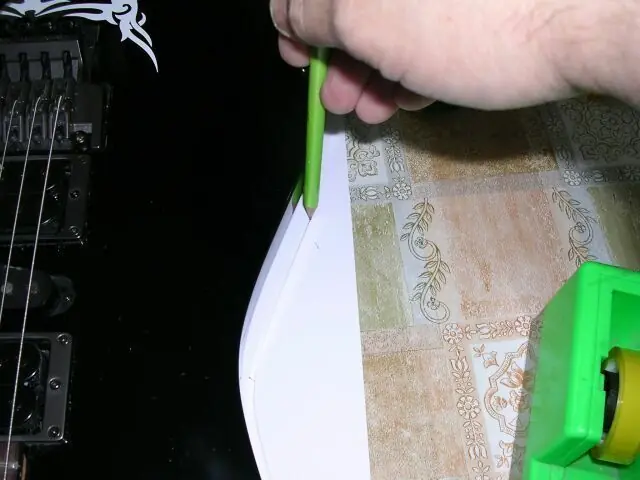

Marcar el contorno utilizando la punta del lápiz como una "cuña". Se puede pasar varias veces si no se esta seguro. No hay ningún riesgo de que se pase uno con el trazo ya que la propia guitarra lo impide. Se hace esto alrededor de la guitarra con la precaución de que no se nos mueva.
Si la guitarra tiene los bordes redondeados o como en este caso tiene un rebaje que nos impide utilizar el método antes descrito, pues tenemos que echar mano de otro truquito. O bien si la guitara, como en este caso, nos presenta un lado plano pegar el lápiz a este y conservando la perpendicularidad continuar el trazo, o si es muy redondo, amarramos el lápiz con cinta adhesiva a un vaso, o lata de cerveza y lo desplazamos por el canto de la guitarra para que el lápiz nos haga el trazo perpendicular al papel. Luego mediremos el diámetro del lápiz, y le restaremos la mitad de este valor al perímetro marcado con este método para obtener el trazo real de la guitarra.
Obtenemos asi una plantilla con el contorno exterior de nuestra guitarrra.
Fíjense, en la foto de abajo, como en la parte superior hay dos líneas. La externa corresponde a la marca hecha por el lápiz lo mas perpendicualmente posible y la inferior es el límite real de la guitarra.

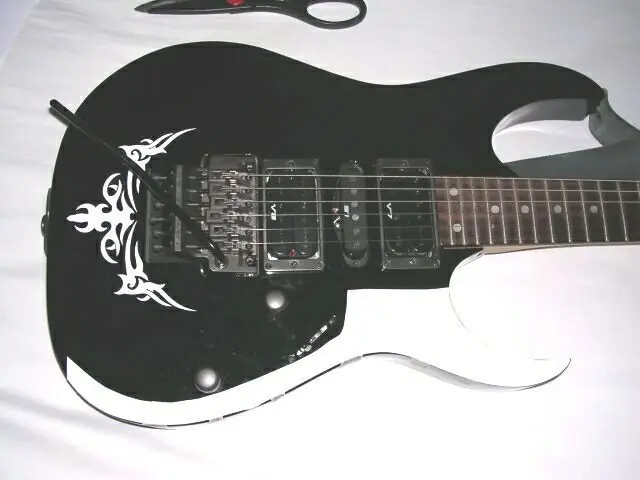

Con ayuda de unas tijeras cortamos la forma externa de la guitarra y destrozamos prácticamente la plantilla inicial para hacer una especie de puzzle con el cual vamos a ir poniendo las piezas y construyendo poco a poco nuestra plantilla definitiva. Dichos cortes hay que hacerlos viendo mas o menos los elementos de la guitarra.
Cortamos pues entonces, y pegamos el primer pedazo que es el mas importante ya que es el UNICO que va a ir pegado a la guitarra.
Usen cinta scotch de "pintor". Es fácil de poner y de quitar y no daña para nada la guitarra.
Fijamos este recorte por la parte exterior para que después sea fácil retirarlo.

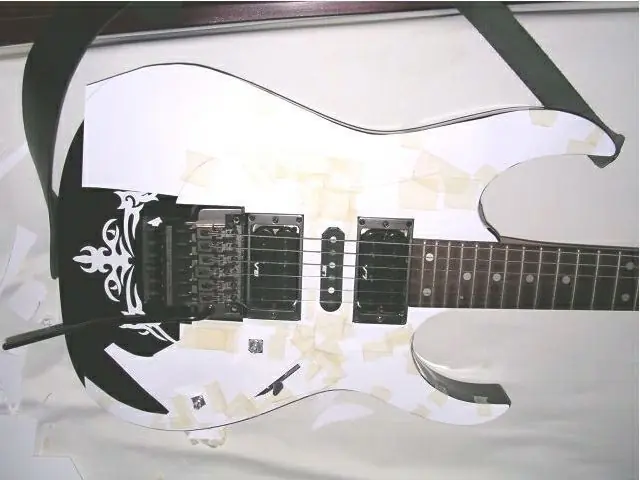

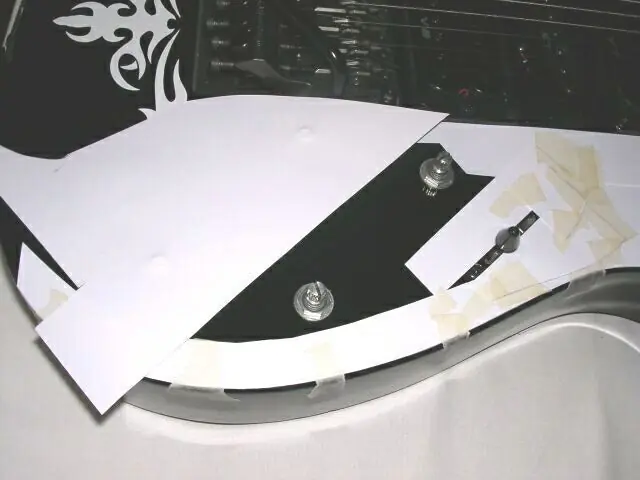

Seguimos entonces haciendo nuestro puzzle. Recortando y pegando. Haciendo todas las formas de la guitarra independientemente con líneas rectas y circulos. Observar en el detalle de que en la cartulina que se usa para los potenciometros previamente he marcado a presion el lugar donde hacer unas perforaciones sobredimensionadas, para luego rectificarlas y queden precisas.

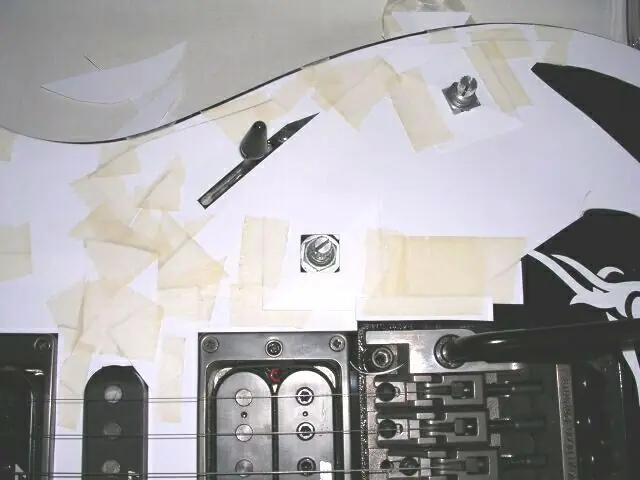

Fíjense como nuestro rompecabezas va agarrando forma. Al igual presten atencion al detalle de los cuadrados de los potenciómetros. De esa forma quedan exactamente en el lugar indicado. La cartulina que esta debajo se le cortaron los orificios sobredimensionados para luego encajar estos cuadrados con toda precision.
Repetimos lo mismo con la parte superior, aprovechando la pantilla original, y recuerden pegando solo en el exterior para quitar después la cinta scotch fácilmente.
Retiramos las cintas y sacamos laplantilla y ya tenemos las dimensiones exactas del pickguard.
Tomamos esta ensalada de cartoncitos cotrados y la ponemos sobre otra hoja límpia para trabajar con comodidad. Cortamos unos pedacitos de cinta scotch y los reservamos ya que vamos a calcar la plantilla y los necesitamos para que no se nos mueva.
Vamos haciendo el contorno presionando con la mano izquierda para que no se nos mueva y después de hacerlo, fijamos lo ya calcado con la cinta. Poco a poco no hay prisa. Yo me reservo unos cuantos recortados y cuando ya he trazado un segmento de la linea los pego y voy despegando los anteriores para poder trazar con toda precisión sin ningún movimiento.
Aqui tenemos nuestra plantilla fielmente puesta en la nueva hoja de cartulina.
Recortamos teniendo cuidado de ir por dentro de la línea para compensar el grosor de la mina del lápiz, cortando las rectas con una cuchilla o cutter.

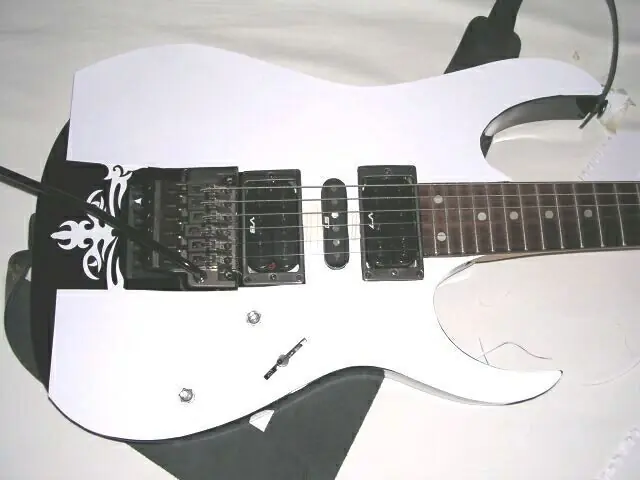

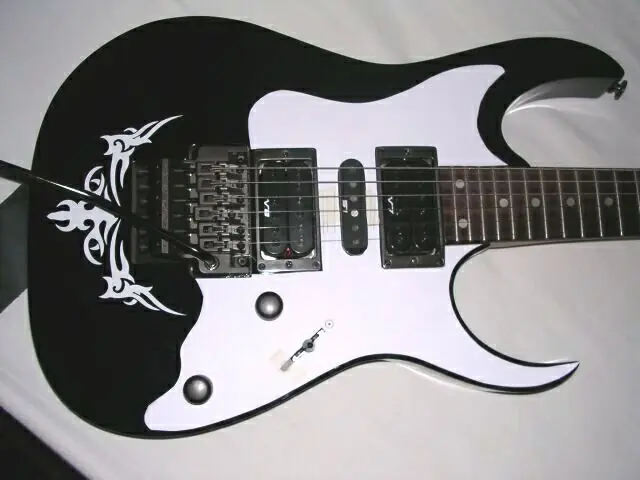

Colocamos en la guitarrra y Voila!!!! SORPRESA cuadra perfectamente.!!!
Ahora viene una parte muy ingeniosa. Hacer el contorno de nuestra guitarra.
Te explico, tenemos que dejar una sangría alrededor del pick con la forma de nuestra guitarra, a menos que se decida hacer otra cosa. Eso es a gusto de cada quien. Pero lo normal es hacer esto y nos valdremos de dos lápices.
Ya estoy escuchando las jodas acerca de los gatitos de los lápices, pero en la libreria de aca en la esquina eran los únicos que eran redondos....SERIEDAD ANTE TODO PLS....Jajajaja...
Esto es importante ya que los vamos a utilizar en el perfíl de la guitarra y si tienen la forma hexagonal no nos sale la línea uniforme.
Juntamos los dos como se ve en la foto y agarramos el lápiz sin punta por la parte de abajo y la pegamos a la guitarra mirando que apoye toda la superficie.
Teniendo cuidado de que la punta afilada este siempre perpendicular a la tanjente en ese punto. Trazamos el perfil.
Si nos parece poco podemos poner tres o cuatro lápices y hacerlo de la profundidad que queramos.

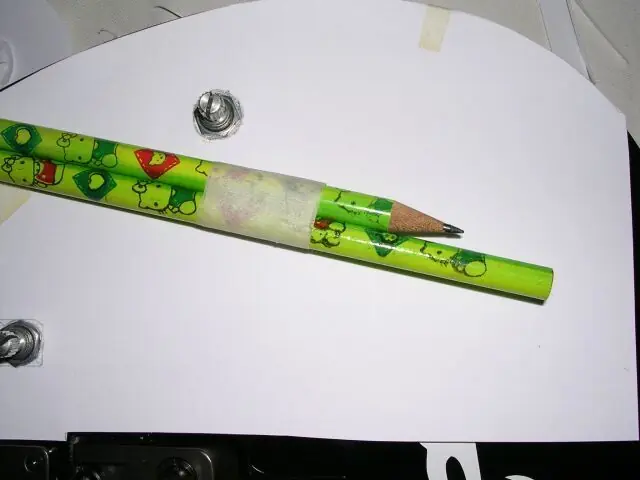

Fijense en el detalle de como deben de poner los lápices.

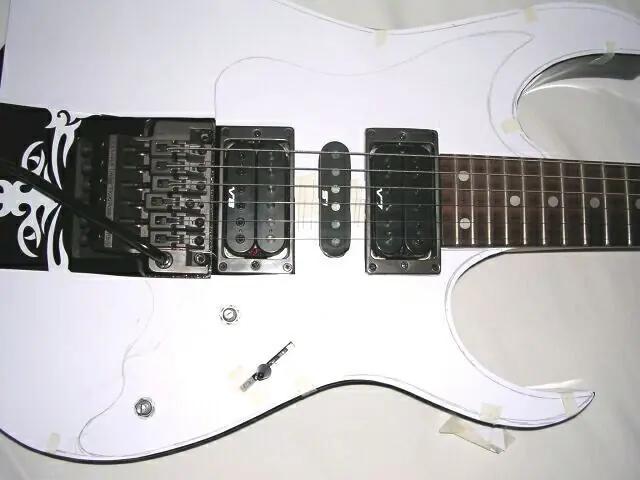

Hecho esto, pues hacemos nuestro diseño de la plantilla como mejor nos parezca. Observen el contorno uniforme alrededor de la plantilla, al igual que la forma que vamos a recortar.
Una vez recortada montamos la plantilla en la guitarra para ver como nos queda y si nos gusta, se pone sobre el material definitivo y se hace. Si no solo tenemos que repetir unos pocos pasos hasta dar con nuestra plantilla ideal.
En la explorer de un amigo al que se lo hicieron asi, uno con un material un poco dificil de trabajar por lo irregular de su superficie. No lo recomiendo hacer si no se tienen las herramientas adecuadas ya que tuvo que inclusive fresar la parte del selector de posicion para alojar la tuerca del mismo, y el alojamiento de las cabezas de los tornillos. Si se hace esto con un sencillo taladro irremediablemente se nos desplazaría la broca.

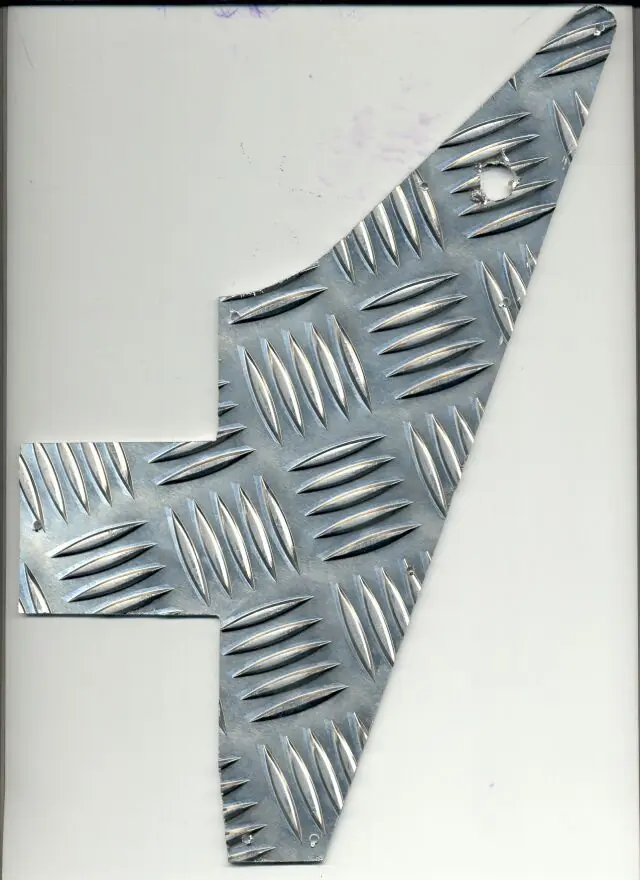

Asi quedo recien cortado el de aluminio corrugado.
.
.
.
.
.
.
