Hice un Distorsionador Fuzz de guitarra electrica
Parte 1 para el que no la vio
Bueno gente Primero buenas noches a todos los usuarios de taringa aca les voy a mostrar el distorsionador de guitarra elcectrica Fuzz les dejo un paso a paso de como lo hice e un video donde les muestro el distorsionador que hice con la ayuda de mi amigo @nencs
Este es el Circuito que use:
aca mas info del circuito:
Voy a empezar con las imágenes:
Primero en la protoboard

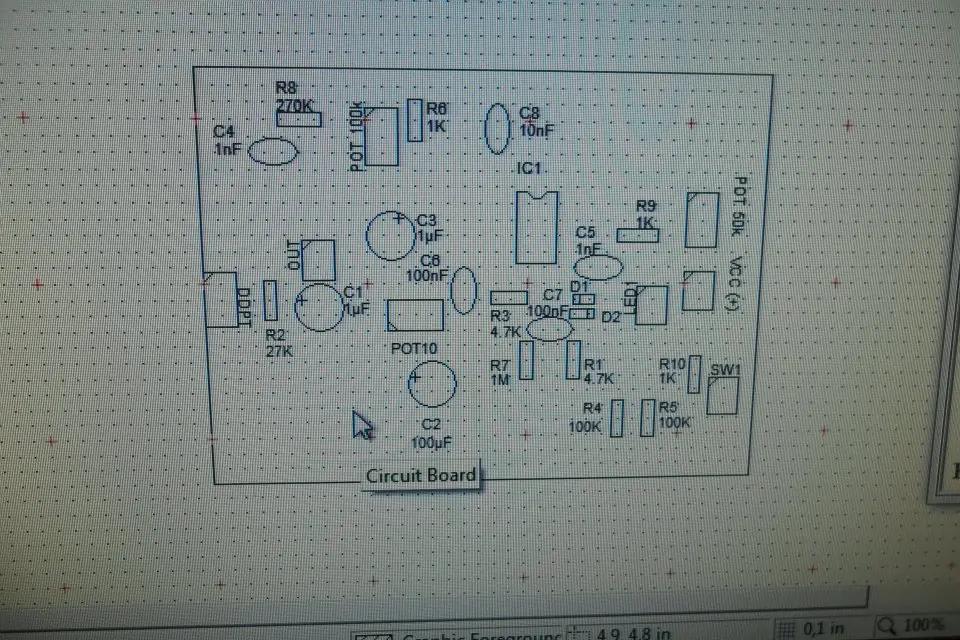

Despues me mande un pcb medio choto para safar nomas

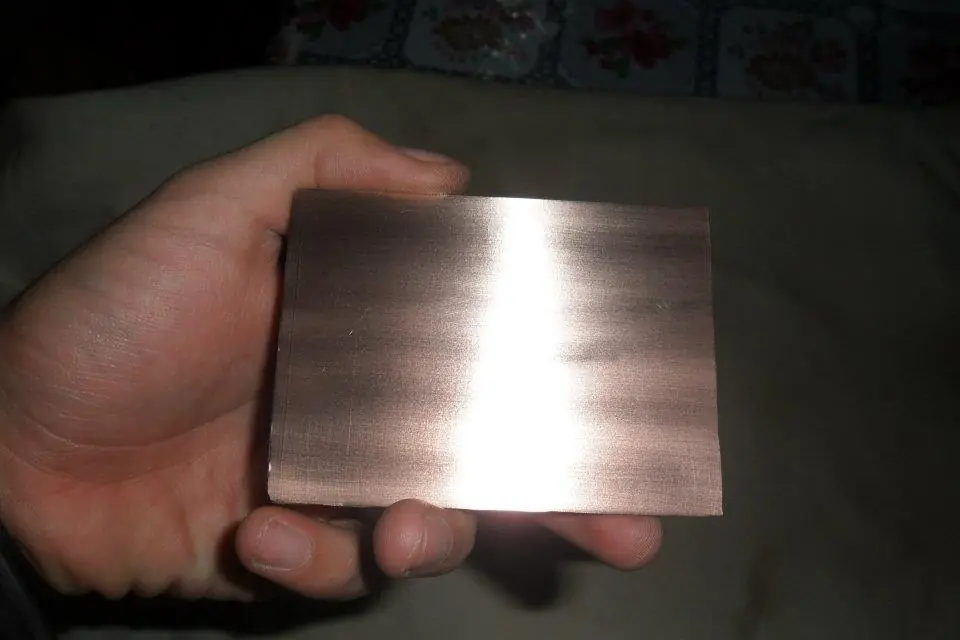

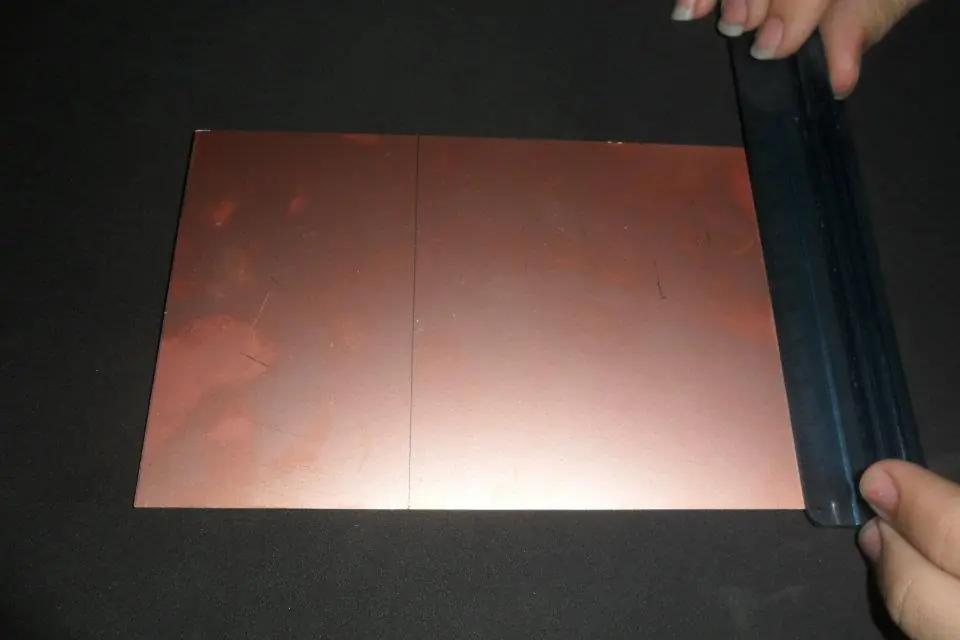

Y aca arranco a maquinar la placa de pertinax

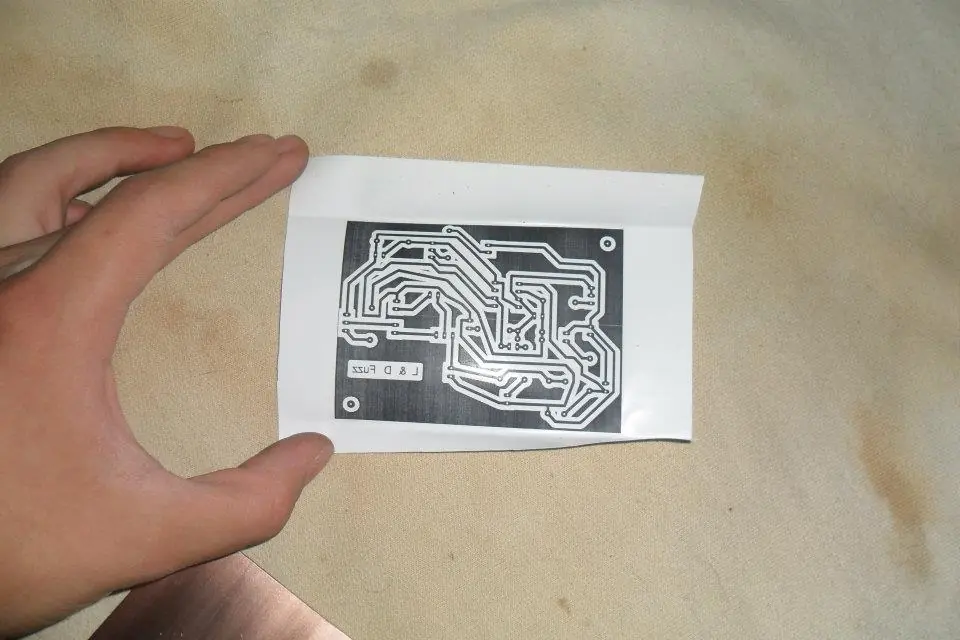

Despues imprimi en transfer mi pcb feo
Acomodamos la placa y planchamos
Un poco de presión con algo para que agarre mejor el toner
Otra planchadita mas y al agua!
El agua hace que la parte del papel que no tenia toner y por ende no se pego a la placa, se empiece a desarmar lo que me permite retirarlo fácilmente.

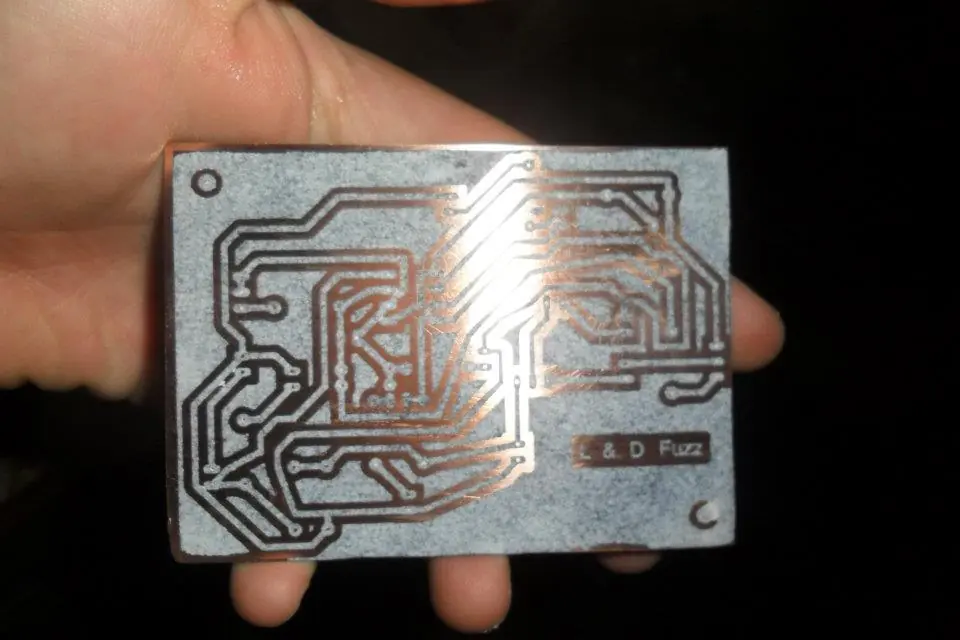

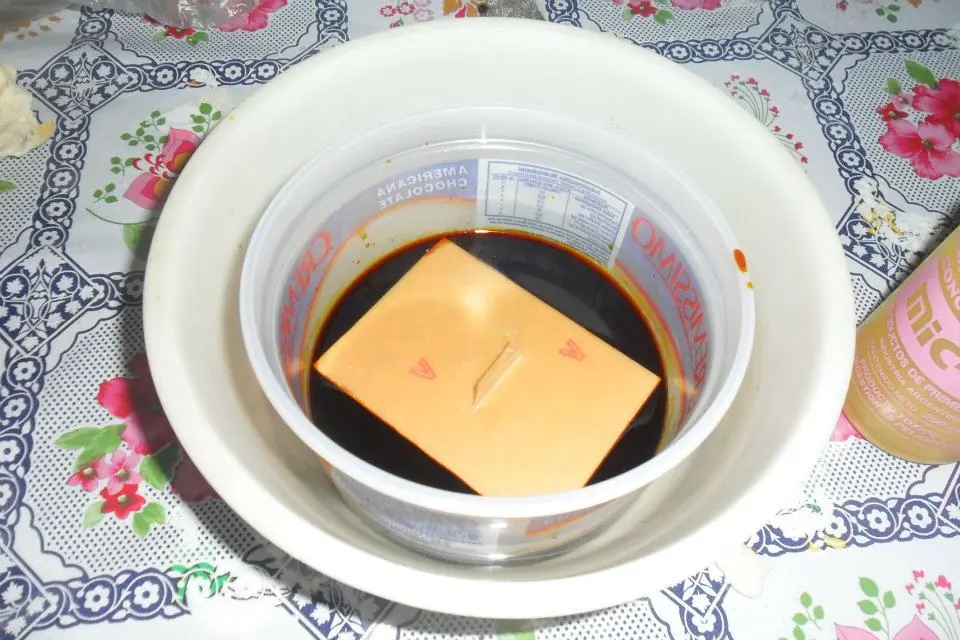

Después que me quedo asi lo mando al Percloruro férrico.
El percloruro ferrico se encargara de eliminar el cobre no deseado.
Lo puse en baño maria para que el percloruro este caliente y su accionar mas rapido.

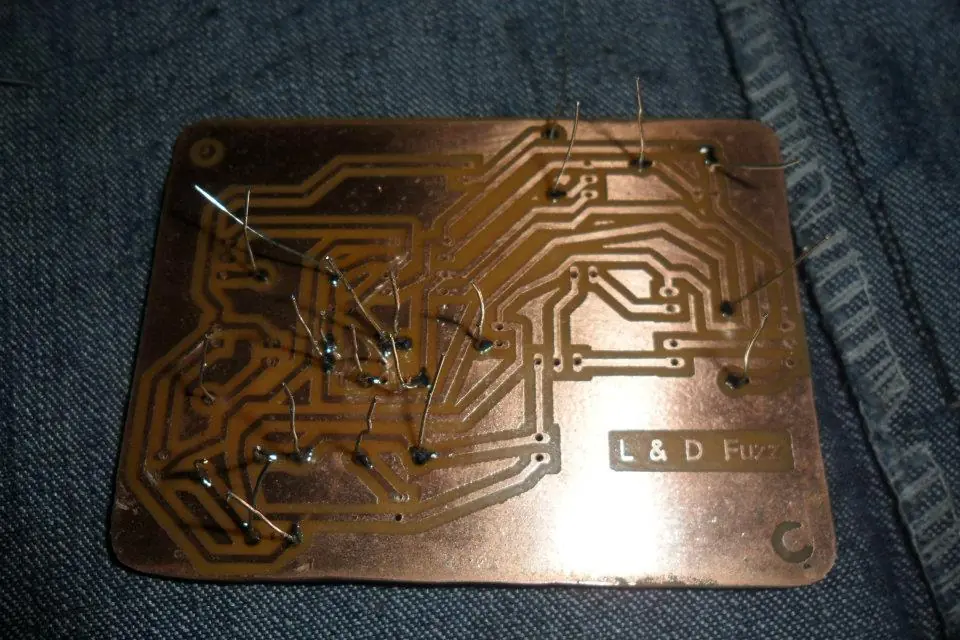

Lo deje mas o menos 15 minutos despues lo saco la lavo y queda asi

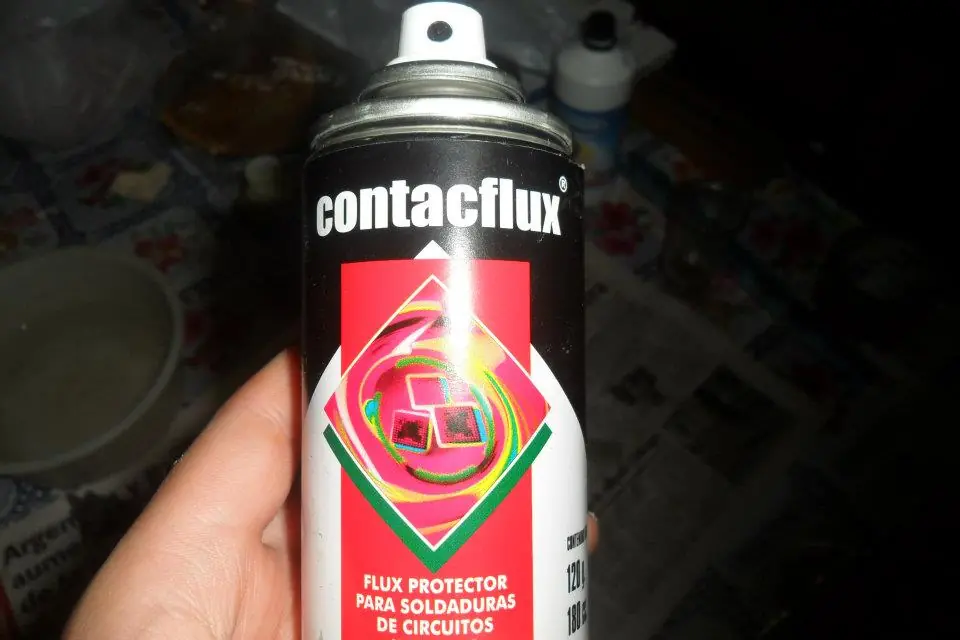

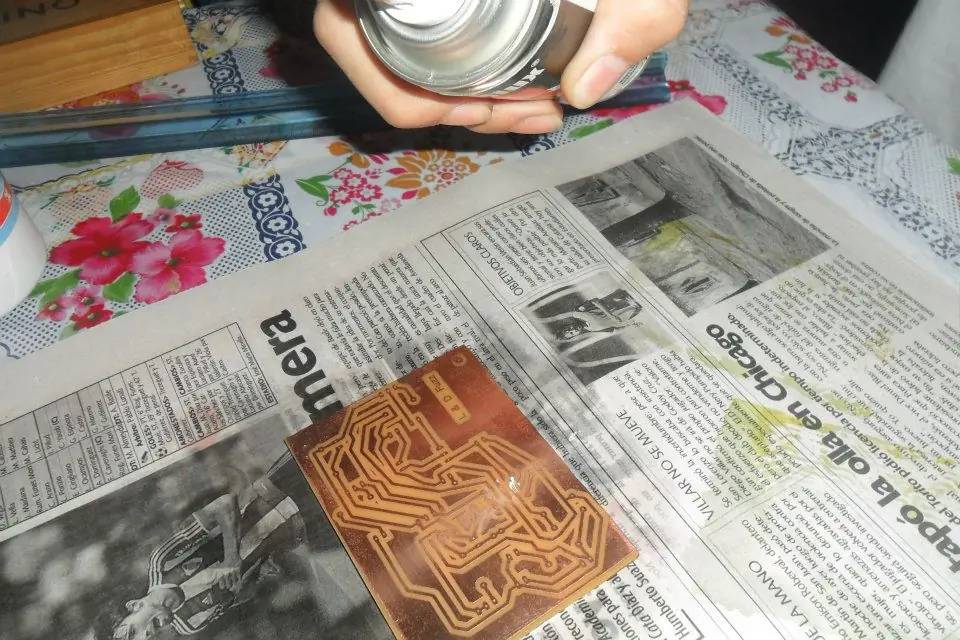

Despues le pongo flux para que proteja mi placa y facilite las soldaduras
Lo caliento un toque para que seque

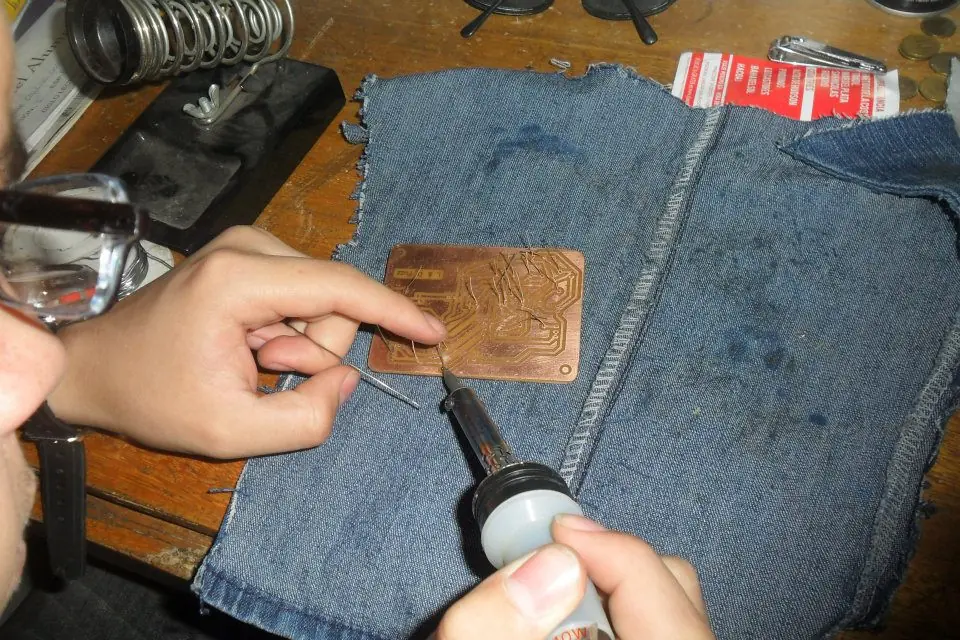

Despues le saque las esquinas con la amoladora para que quede mas prolija y comence a probar que no haya cortocircuitos en la placa

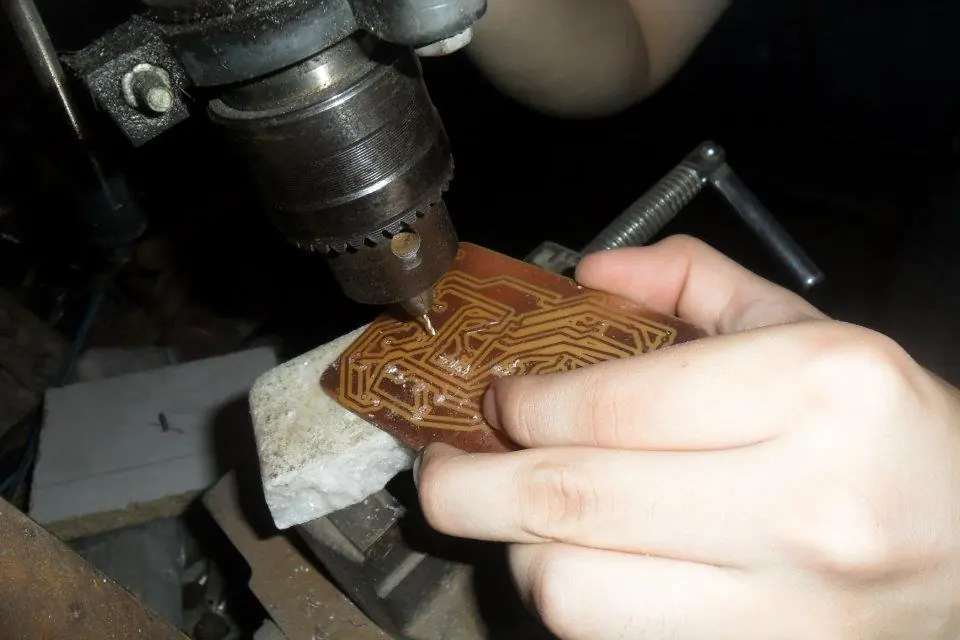

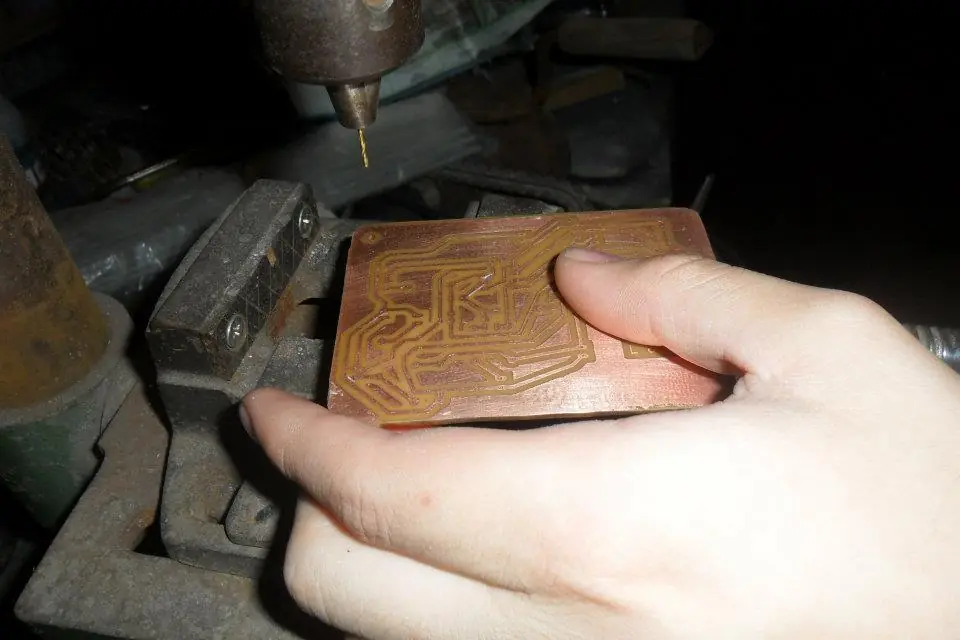

Como todo estaba en orden comence a perforar la placa.

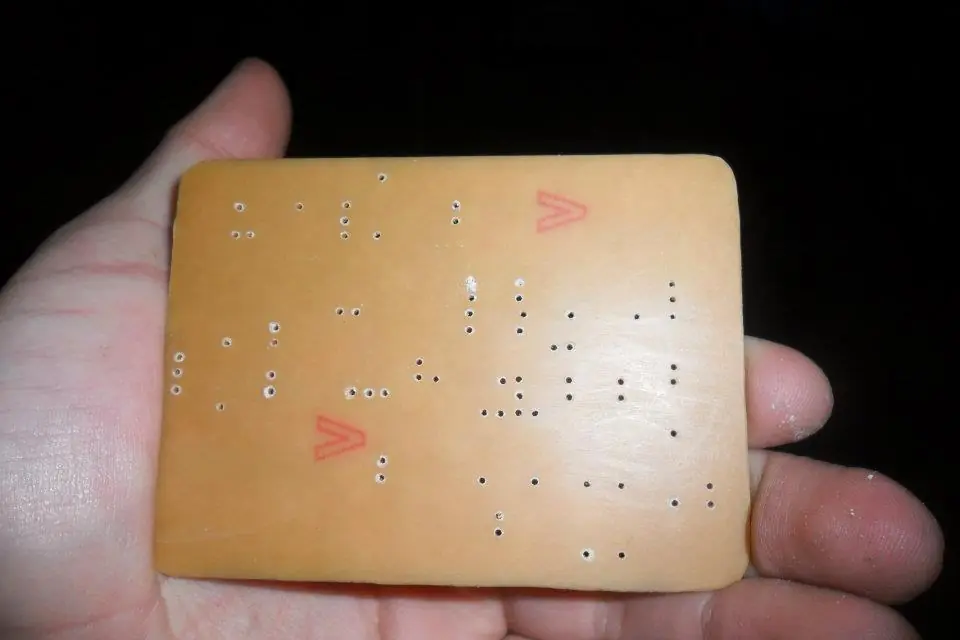

asi me quedo toda perforada.
Un poco chuecos algunos agujeros

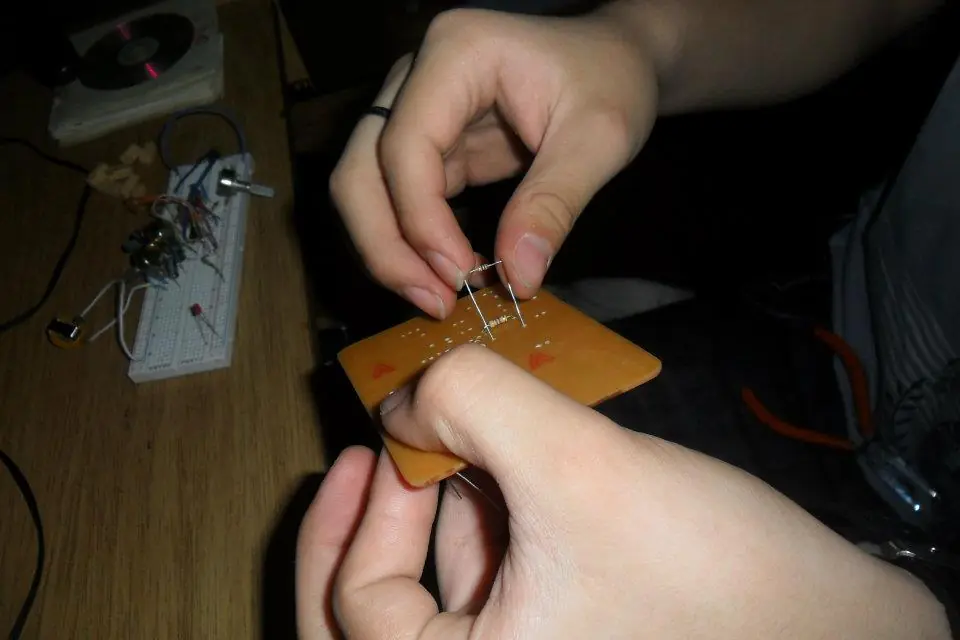

Ahora a colocar los componentes

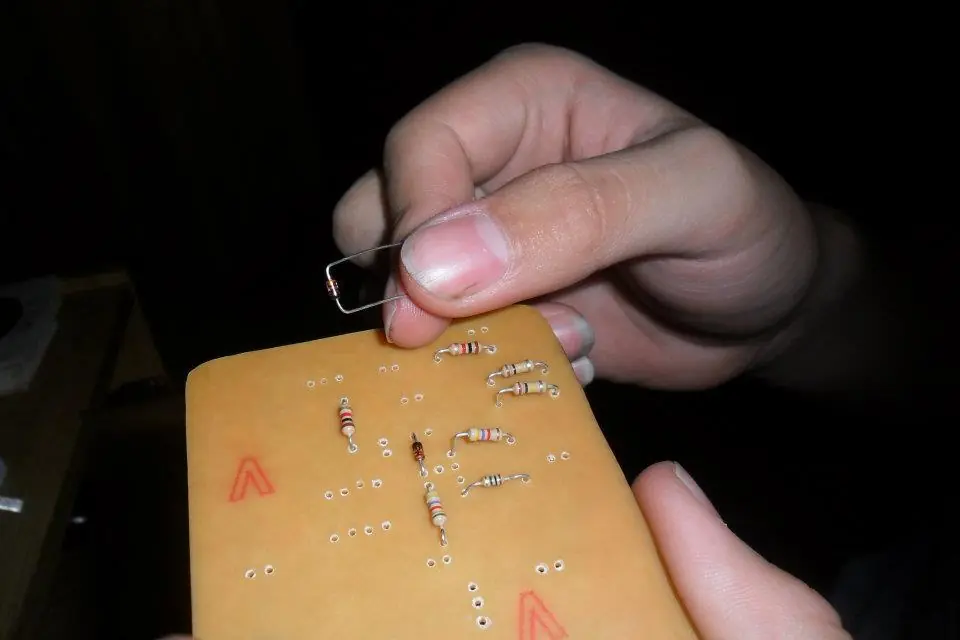

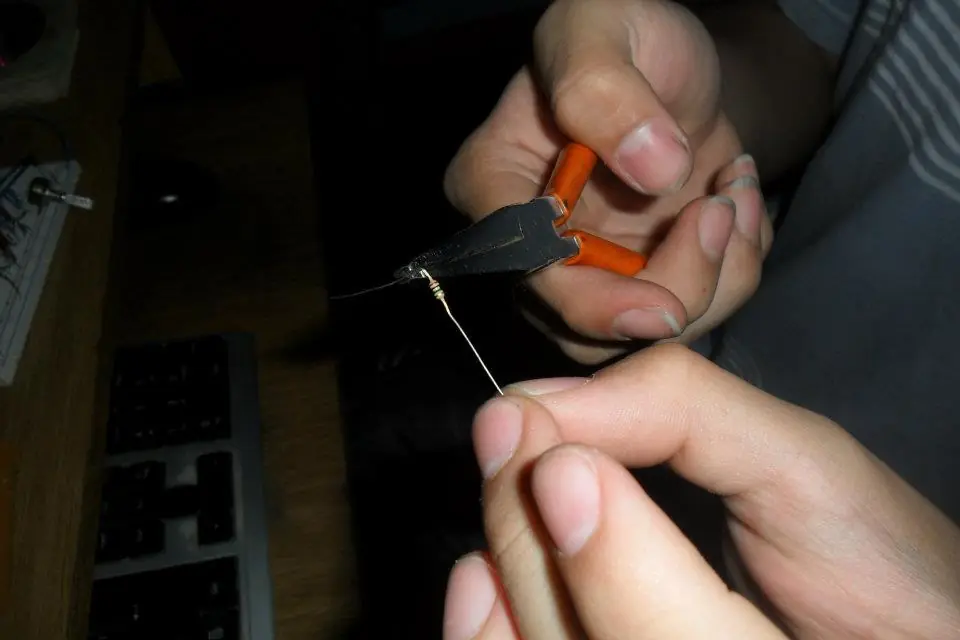

doblando con delicadeza las resistencias

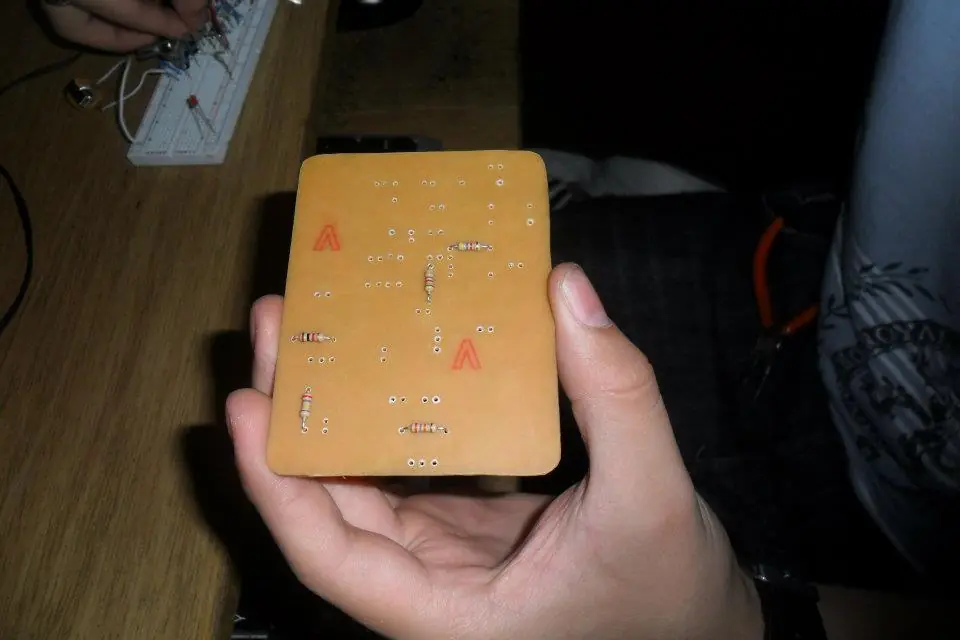

Despues pongo los demas componentes de baja altura y comienzo a soldar
Dulce olor a estaño de 5 almas de resina derretido
Despues los otros componentes
Ahi estan despues corto el excedente de alambres y listo
Ahora a preparar los Potenciometros, led y llaves
asi nos tiene que quedar mas o menos
despues termocontraible para aislar

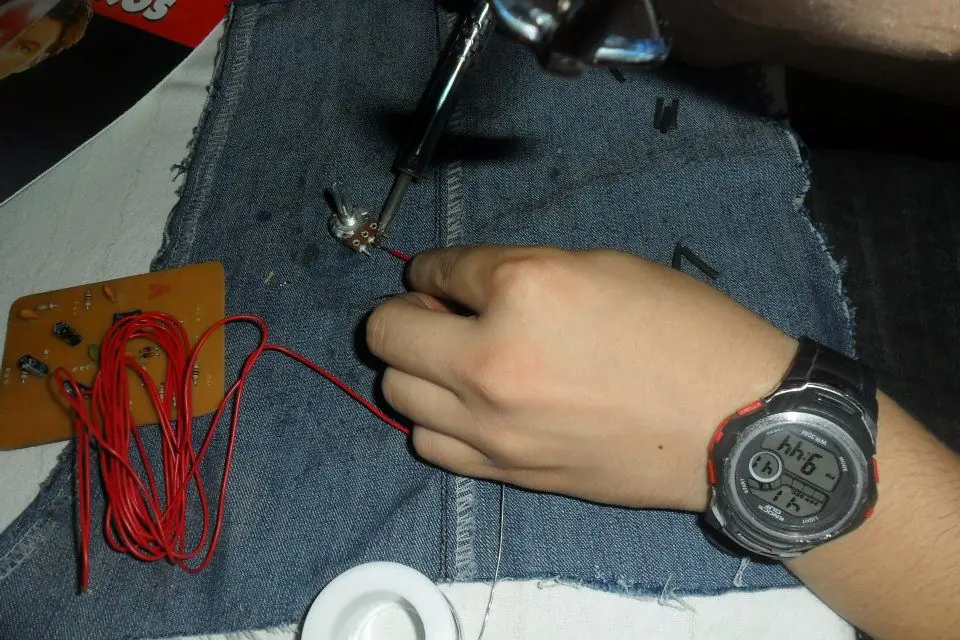

ahi me pongo a soldar toda la periferia

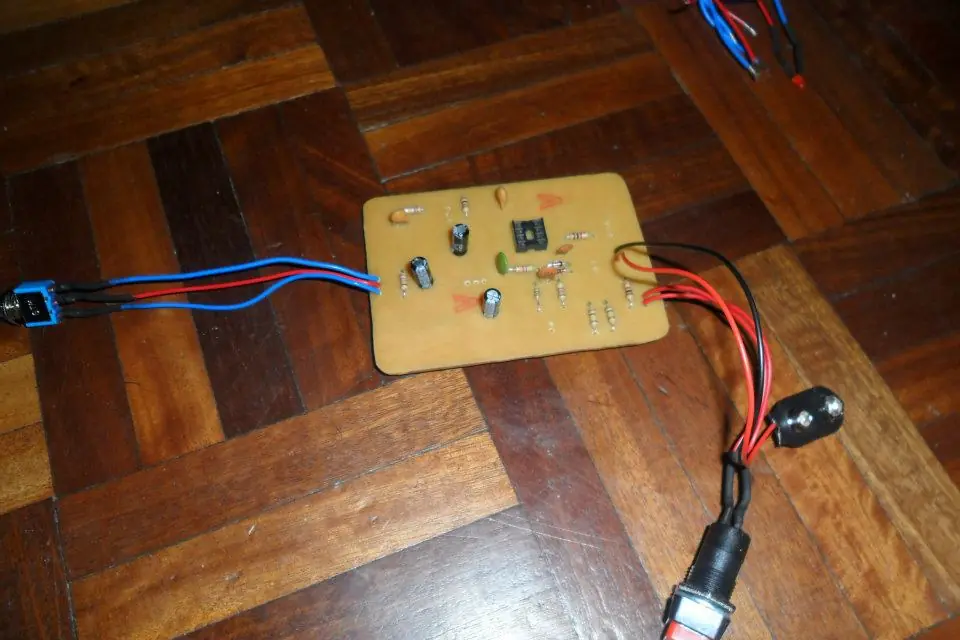

me quedo asi
antes de hacer el gabinete una prueba para ver la reaccion

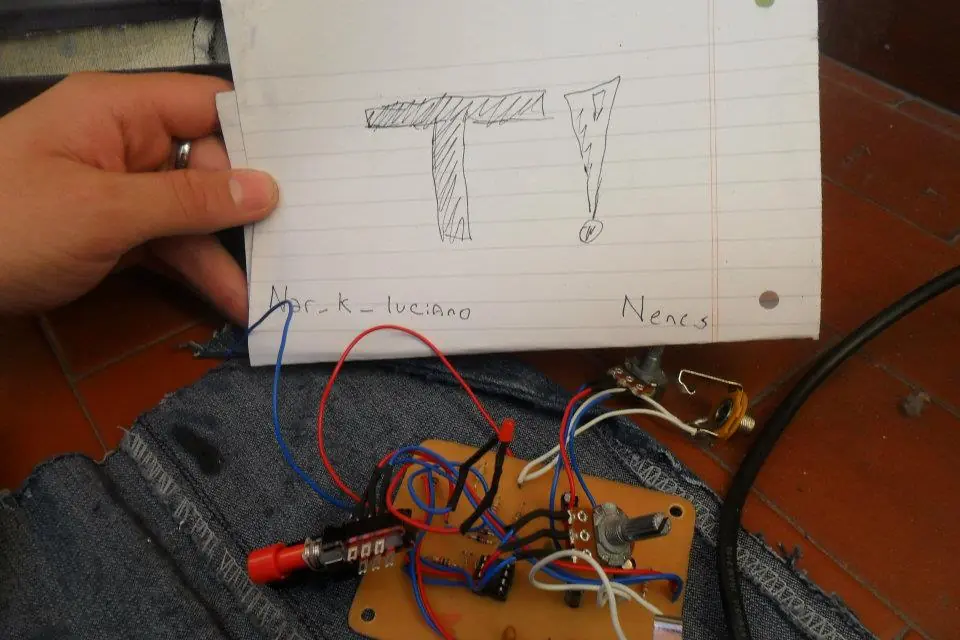

Una certificada
Aclaracion: cambie el Boton

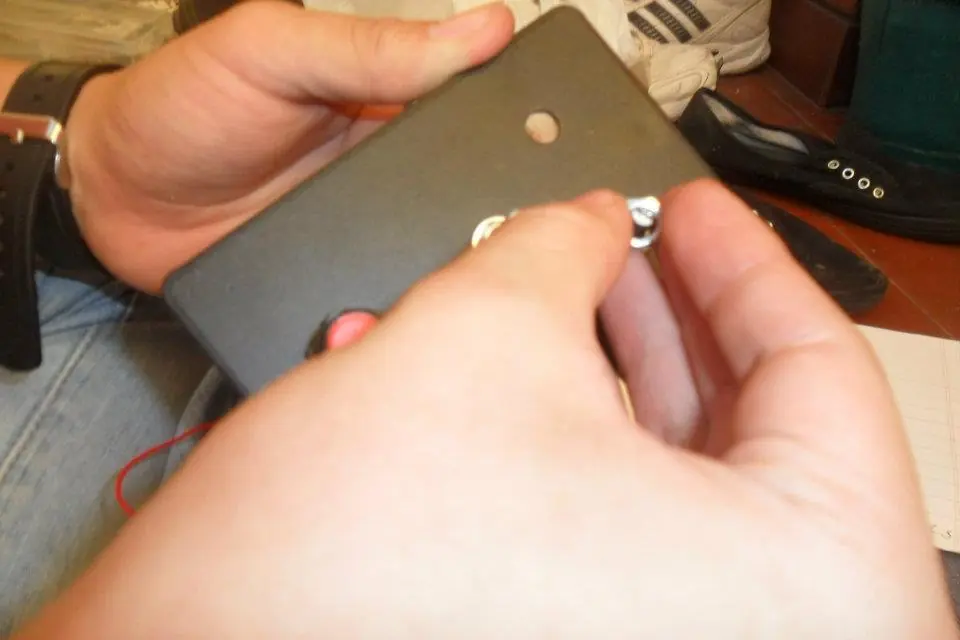

aca cuando maquine el gabinete
un par de agujeros mas y comenzamos a colocar la placa dentro
le pongo las perillitas

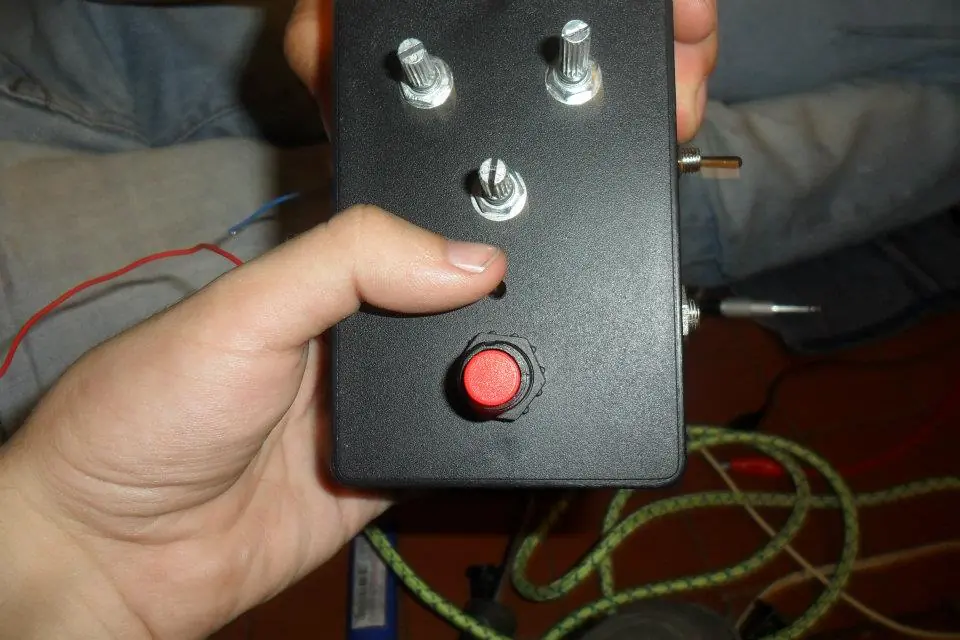

Y bueno asi quedo
El circuito es muy facil de hacer yo les recomiendo el circuito ya que es muy facil de hacer y suena bastante lindo y se pueden fabricar uno
Lo resubí por que me lo habian borrado es de hace 2 años masomenos!
Te dejo un video cuando lo probe:
(omiti que se me recontra desafino la guitarra cuerdas muy nuevas aparte eran mis comienzos en el instrumento)
Los gastos que tuve al realizar este proyecto fueron:
componentes son económicos no me habré gastado mas de 40 pesos
el gabinete 30 pesos
la plaqueta 5 pesos
si le sumamos una bateria de 9 volts son 17 pesos extra pero en si, uno lo puede hacer por 100 pesos te alcanza y sobra siempre y cuando tengas las herramientas adecuadas para realizar el mismo como pueden ser soldador, estaño, percloruro ferrico, etc
