dementlier001 dijo:Hola gente, este post me lo debía hace mucho. Esta semana mientras liberaba espacio en el disco duro me topé con la carpeta con las fotos del armado del casco (que terminé en Noviembre del 2013) y decidí que era hora de compartirlo con ustedes. Espero que les guste.

_____________________________________

Aclaración

Este post NO es un tutorial. Simplemente es una crónica del proceso de armado de este casco construído por mí. Para más información sobre como construir el tuyo, dirigíte a la seccion sitios recomendados.

_____________________________________

Materiales

Papel 150 - 200grs (Opalina Blanca)
Cyanocrilato x3u (La gotita / Suprabond)
Pistola de Silicona
Cutter de precisión / bisturí /cuchillo X-acto
Resina Poliester + Catalizador (1kg)
Fibra de vidrio / Tela de vidrío (con 1m2 te haces dos)
Barbijo descartable (de papel)
Guantes de latex
Pinceles descartables
Quita esmalte de uña (para limpiar la resina de los pinceles)
Vasos descartables
Un coso pa' revolver (digase cuchara, palito, lapicera vieja, etc) [Advertencia: Dedo no recomendado]
Masilla Polyester 1/2kg (Masilla para carrocería)
Imprimación aerosol o lata.
Pintura a gusto (recomendada Rust-Oleum ó Krylon)

Costo Aproximado: $500 (valor: Mayo 2013)

_____________________________________

Software

_____________________________________

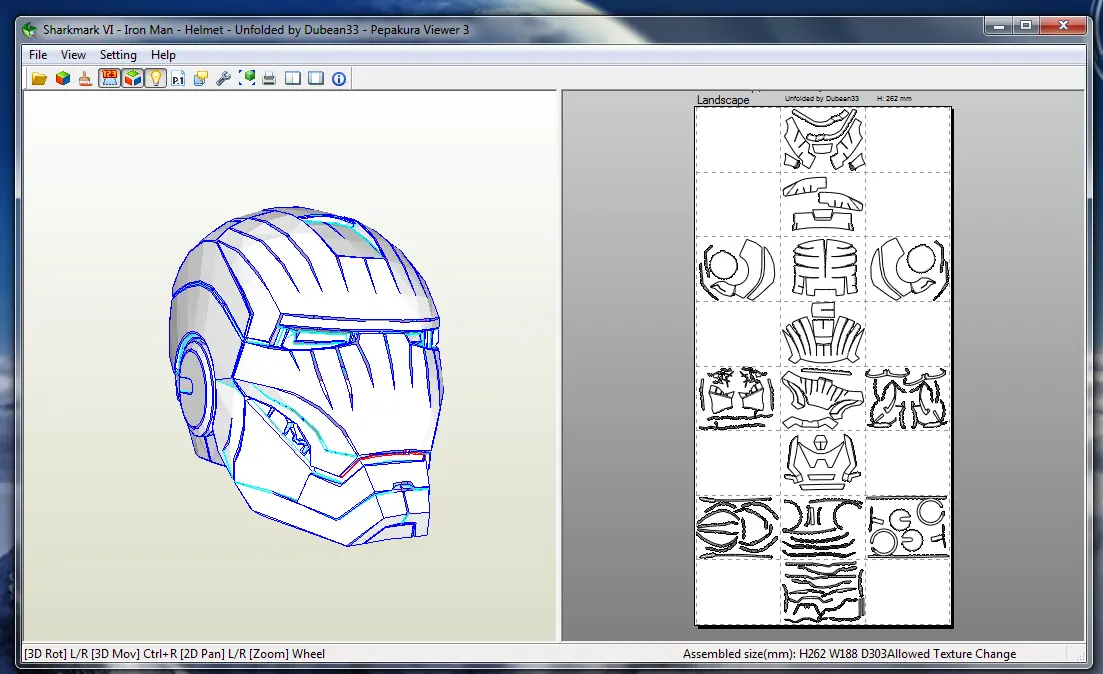

Pepakura Viewer

Pepakura Designer

____________________________________________________________________________

El Modelo

____________________________________________________________________________

Sharkmark's MK VI Iron Man Helmet

____________________________________________________________________________

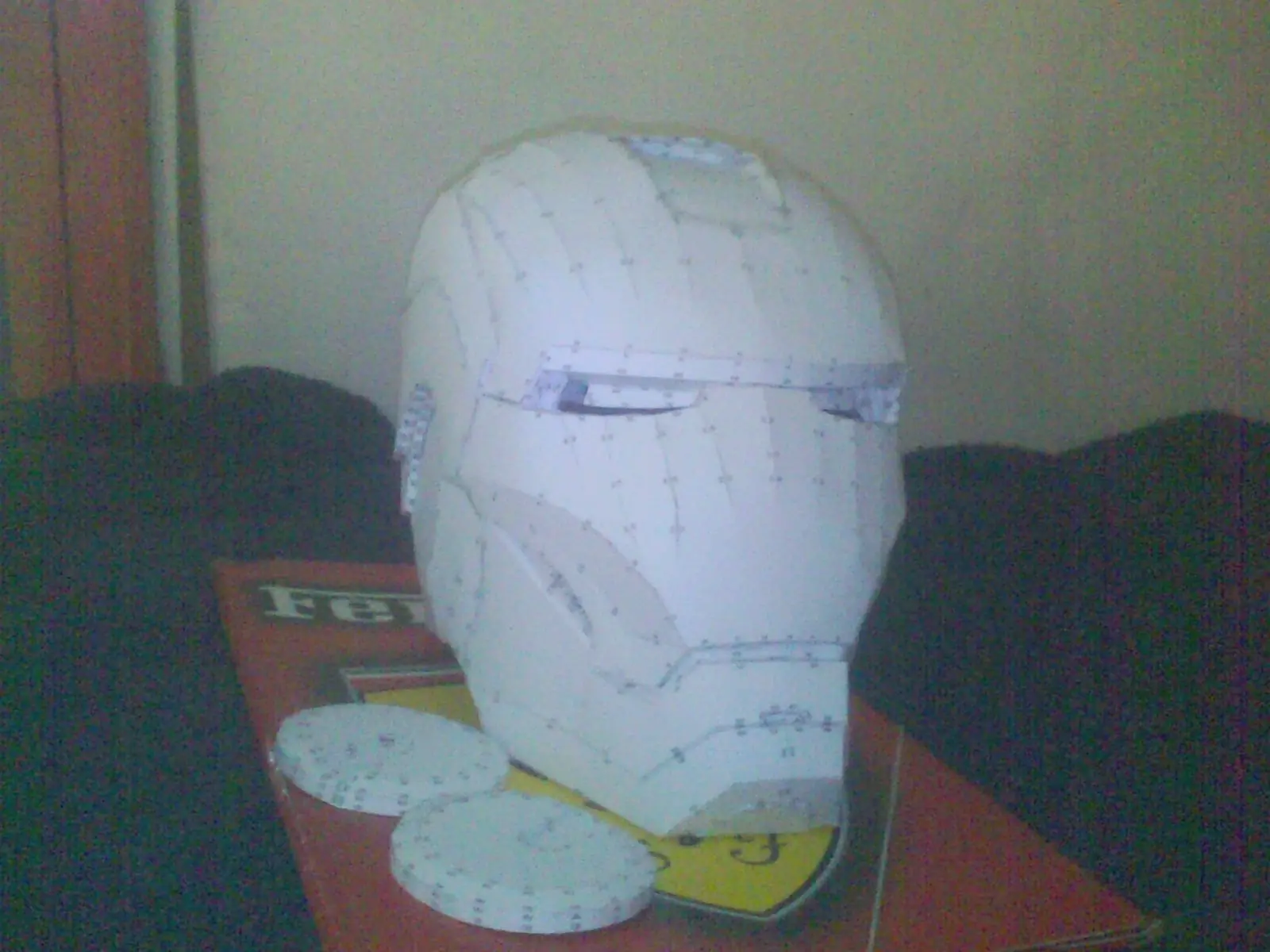

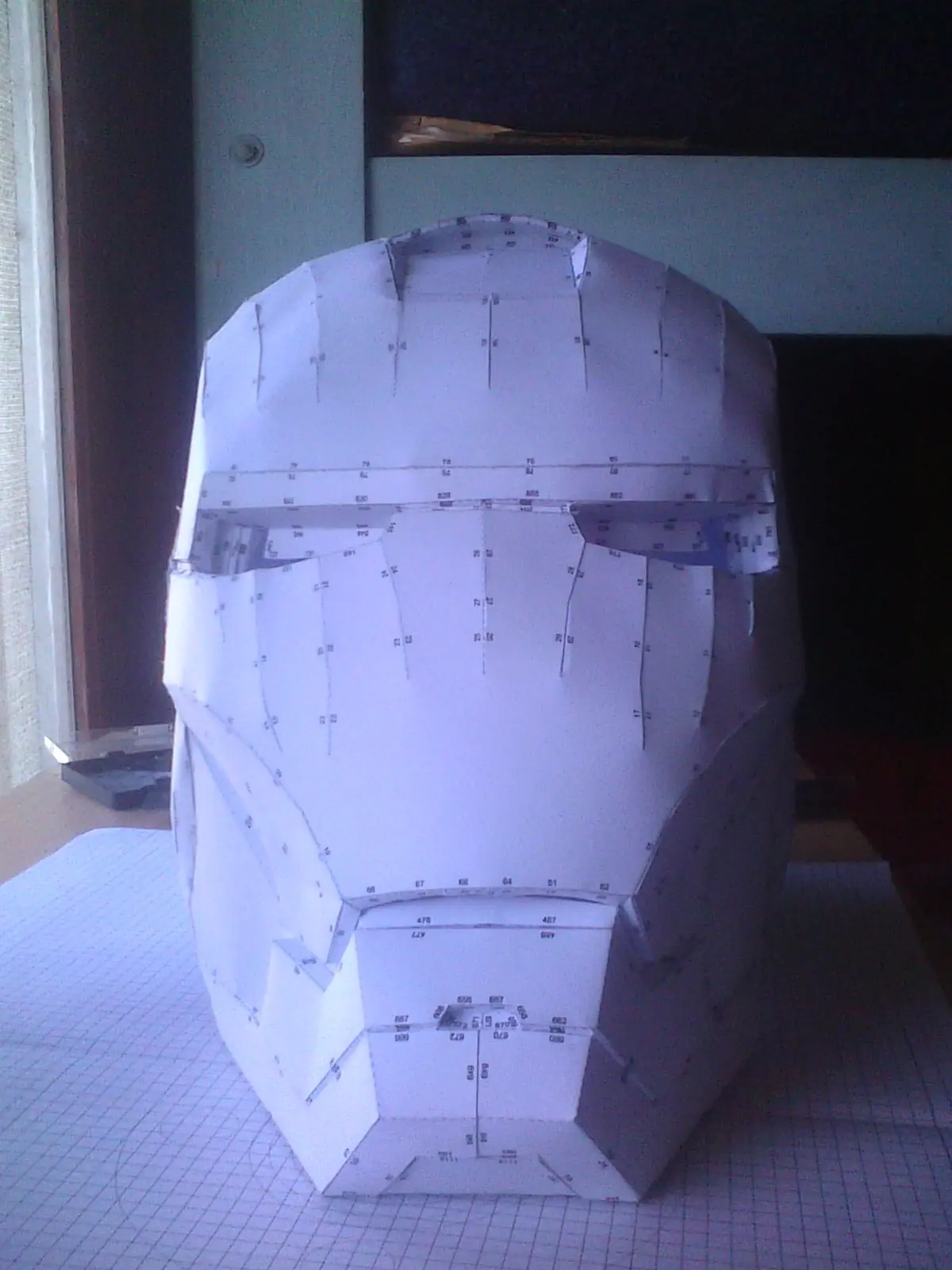

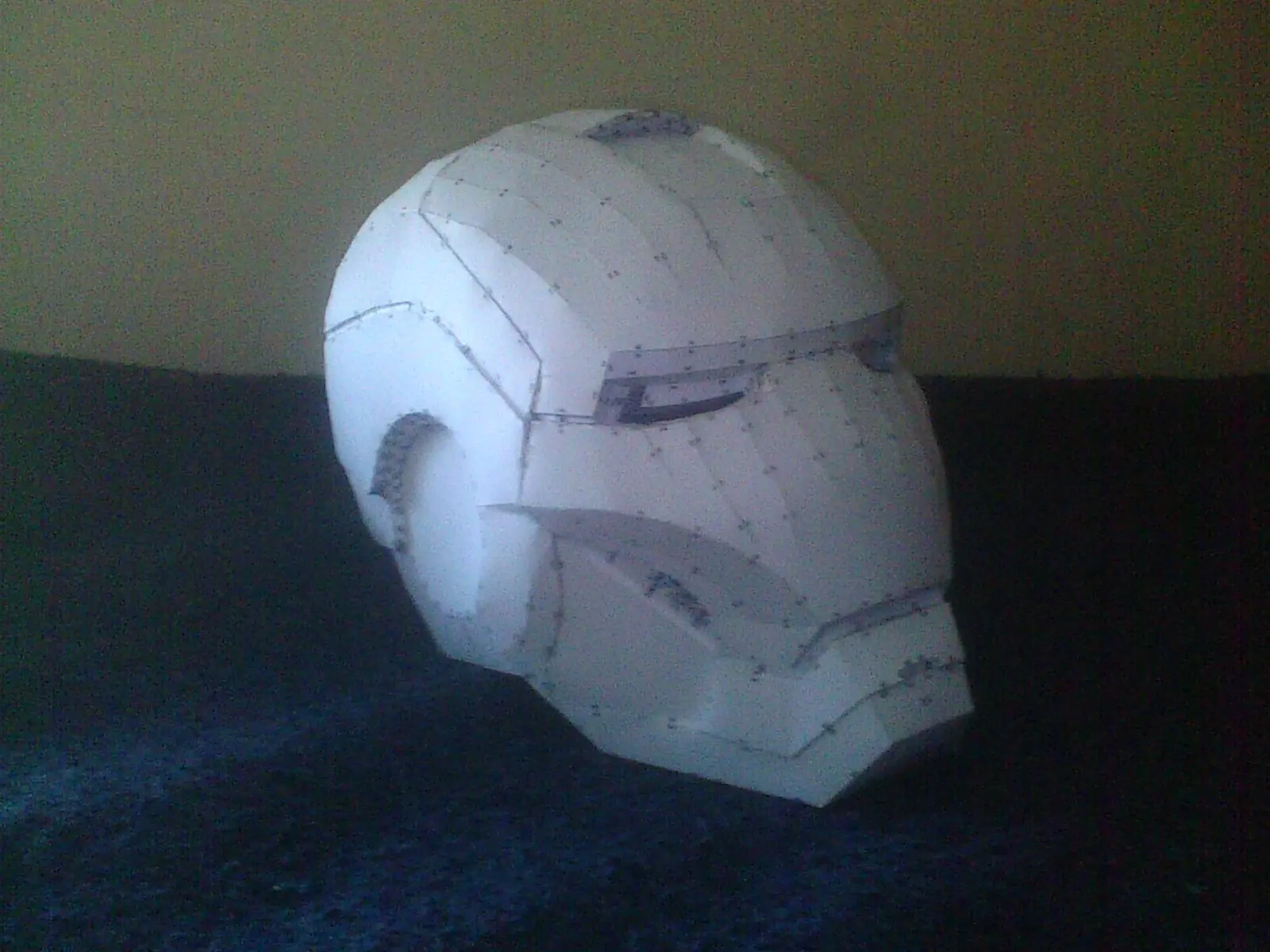

Una vez descargado el modelo y ajustada la escala para que encaje en la cabeza, procedí a imprimirlo. Las piezas ocupan un total de 14 hojas A4.

Para recortarlo recomiendo tener un cutter de precision/bisturí para poder cortar bien todas las pestañas que luego se van a usar para unir las partes.

El casco requiere un total de 1600 cortes, si no mal recuerdo.

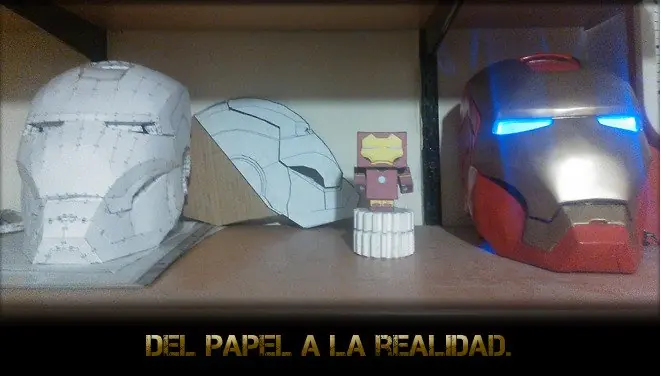

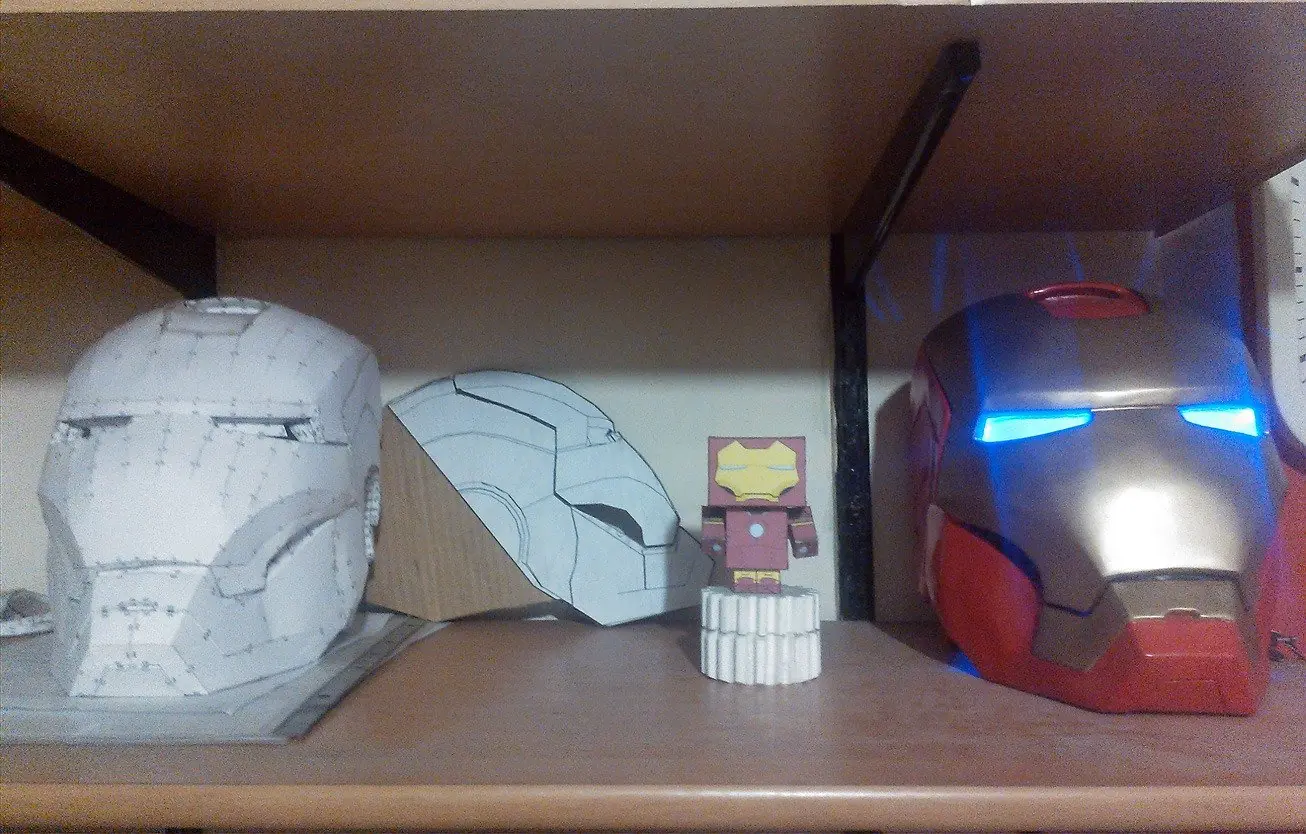

Para pegarlo lo más práctico es usar Cyanocrilato(La gotita) ya que sequa enseguida y no deforma el papel. Si no estas muy diestro todavía, recomiendo que uses la pistola de silicona para pegar, ya que podes volver a calentar el plastico y acomodar la union (MUY util). Así hice el primer modelo que se ve sin terminar en la imagen de inicio.

_______________________________________________________________________________________

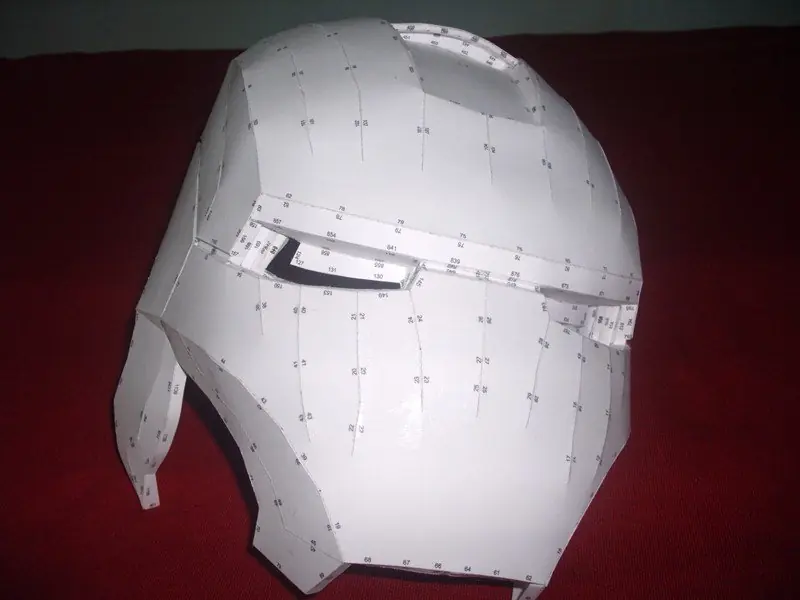

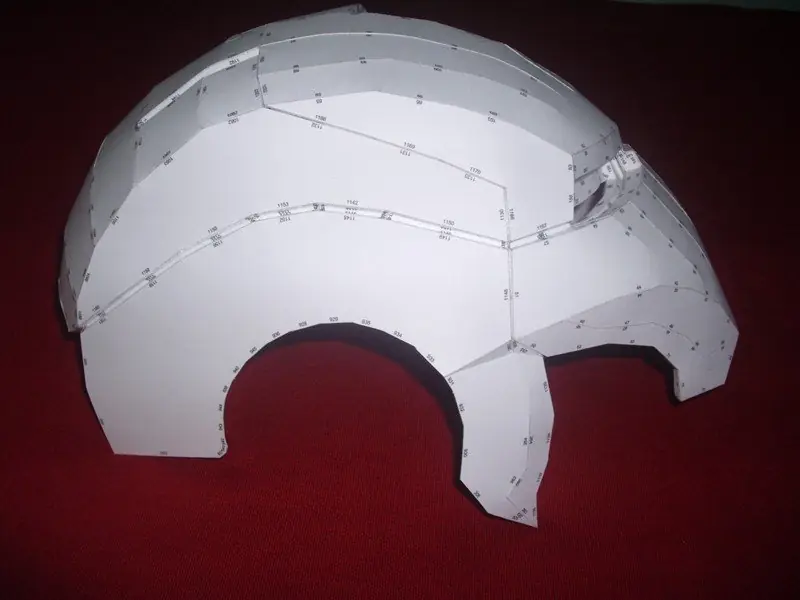

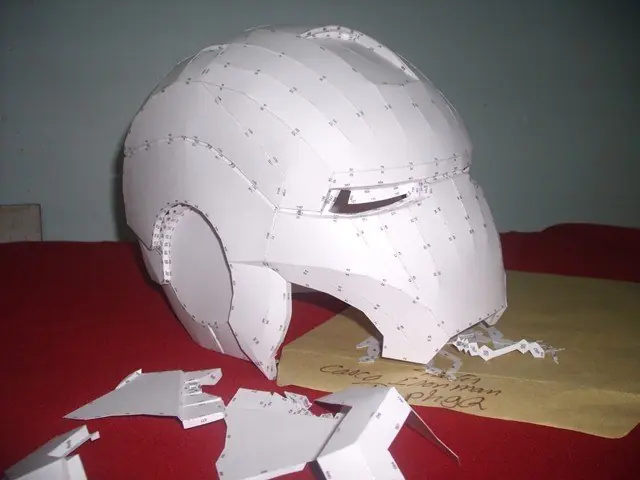

A continuacion les dejo unas fotos del proceso de armado en papel.
Estan sacadas de papelmodelismo.com Lamentablemente las fotos de esta parte del proceso se perdieron en un formateo del celu.
_______________________________________________________________________________________

__________________________________________________________________

Acá ya volvemos con las fotos reales de mi casco.

__________________________________________________________________

____________________________________________________________________________

Fibra de vidrío

____________________________________________________________________________

Imágenes de papelmodelismo.com (solo esas 3) ↑

_______________________________________________________________________________________
Refuerzo interno

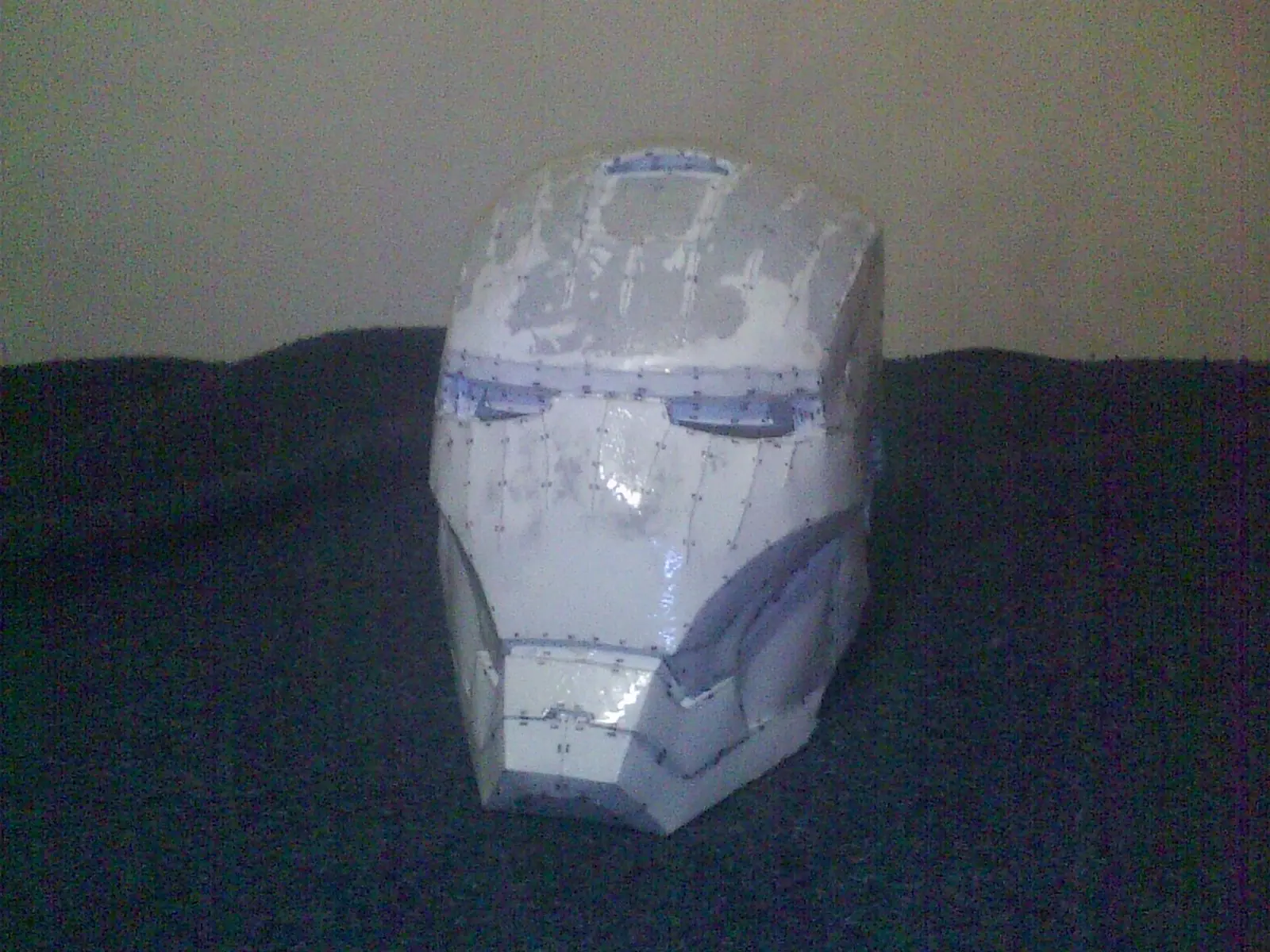

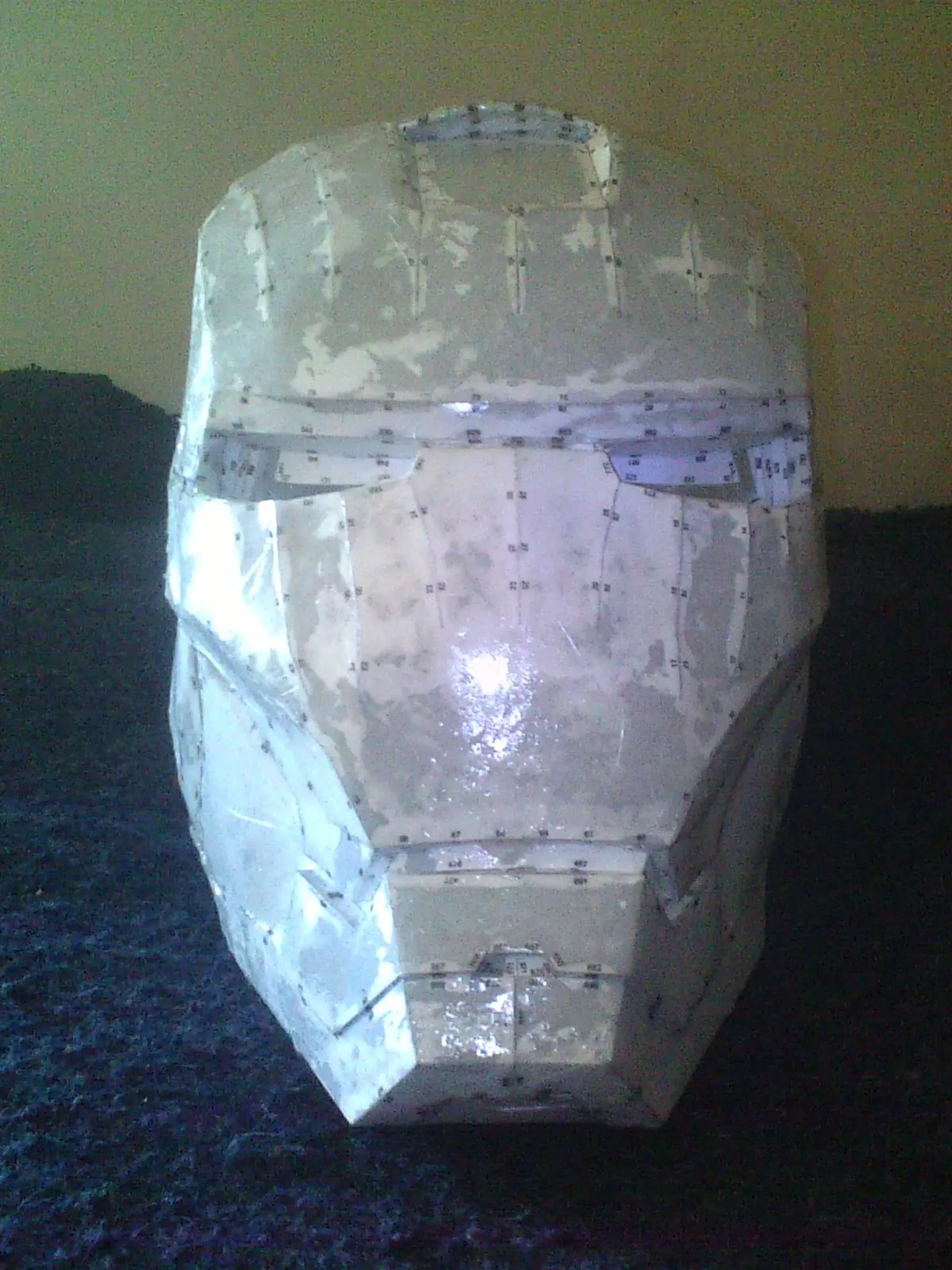

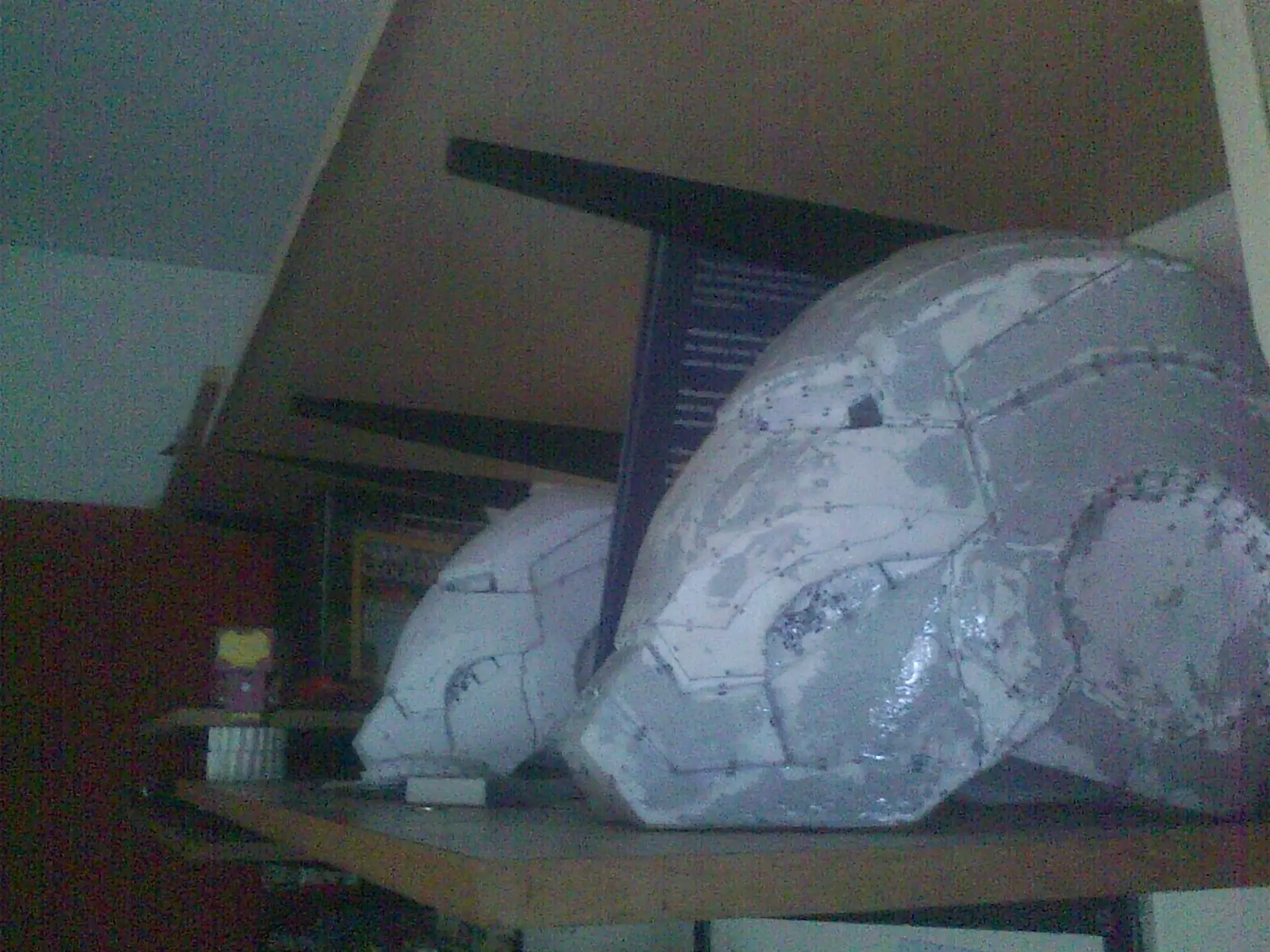

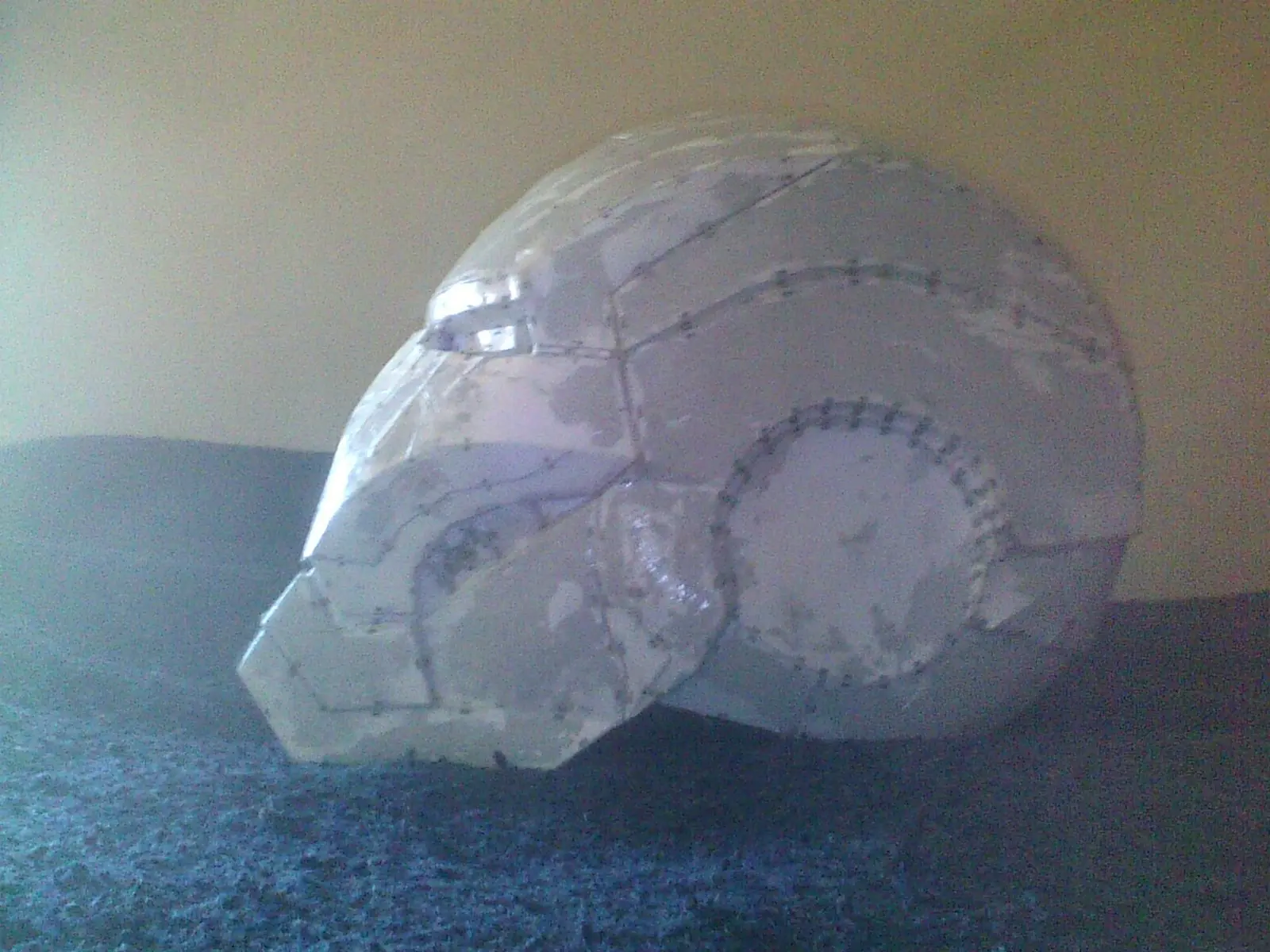

Primero le dí una mano de resina polyester al exterior del casco para darle resistencia y que no se deforme cuando le agregue la fibra de vidrío por dentro más tarde. La resina hay que prepararla en pequeñas cantidades por que tiene una vida util de 5 minutos una vez catalizada. Los recipientes no se pueden volver a utilizar por qué catalizan instantaneamente a la mezcla. Una vez terminada de aplicar la mano de resina a todo el exterior del casco, inmediatamente lavo los pinceles con acetona (quita esmalte de uña).
_______________________________________________________________________________________

_______________________________________________________________________________________

Luego de dejar secar 1 día el exterior del casco, recorté la fibra de vidrío en tiras de 3x5cm aprox. y las fui empapando en la resina y agregandolas con un pincel al interior del casco. Todo en el patio con barbijo guantes de latex, fundamental. Despues de dejar secar otro día, agregué dos o tres manos más de resina sola al interior del casco.
_______________________________________________________________________________________

. . .

____________________________________________________________________________

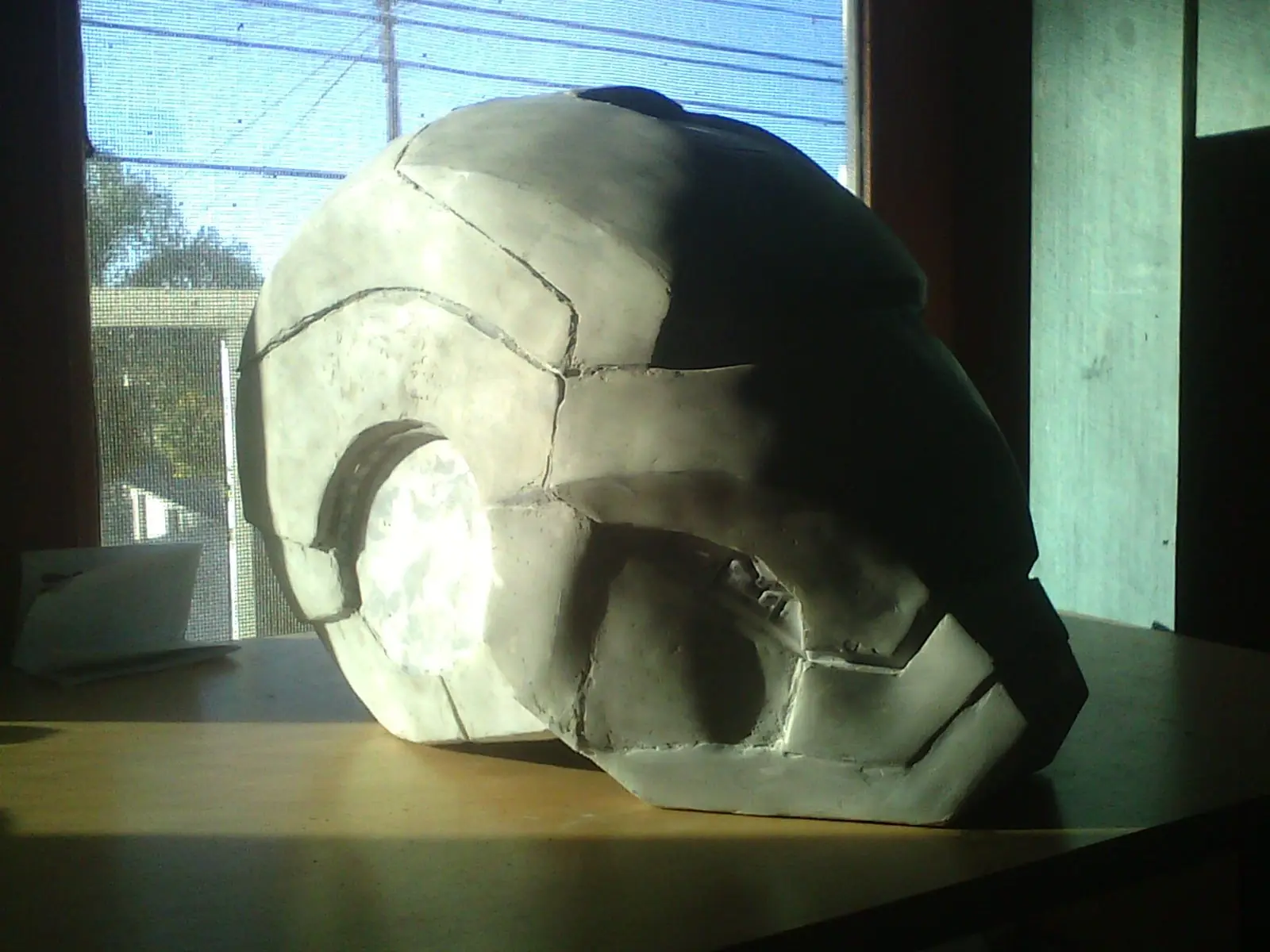

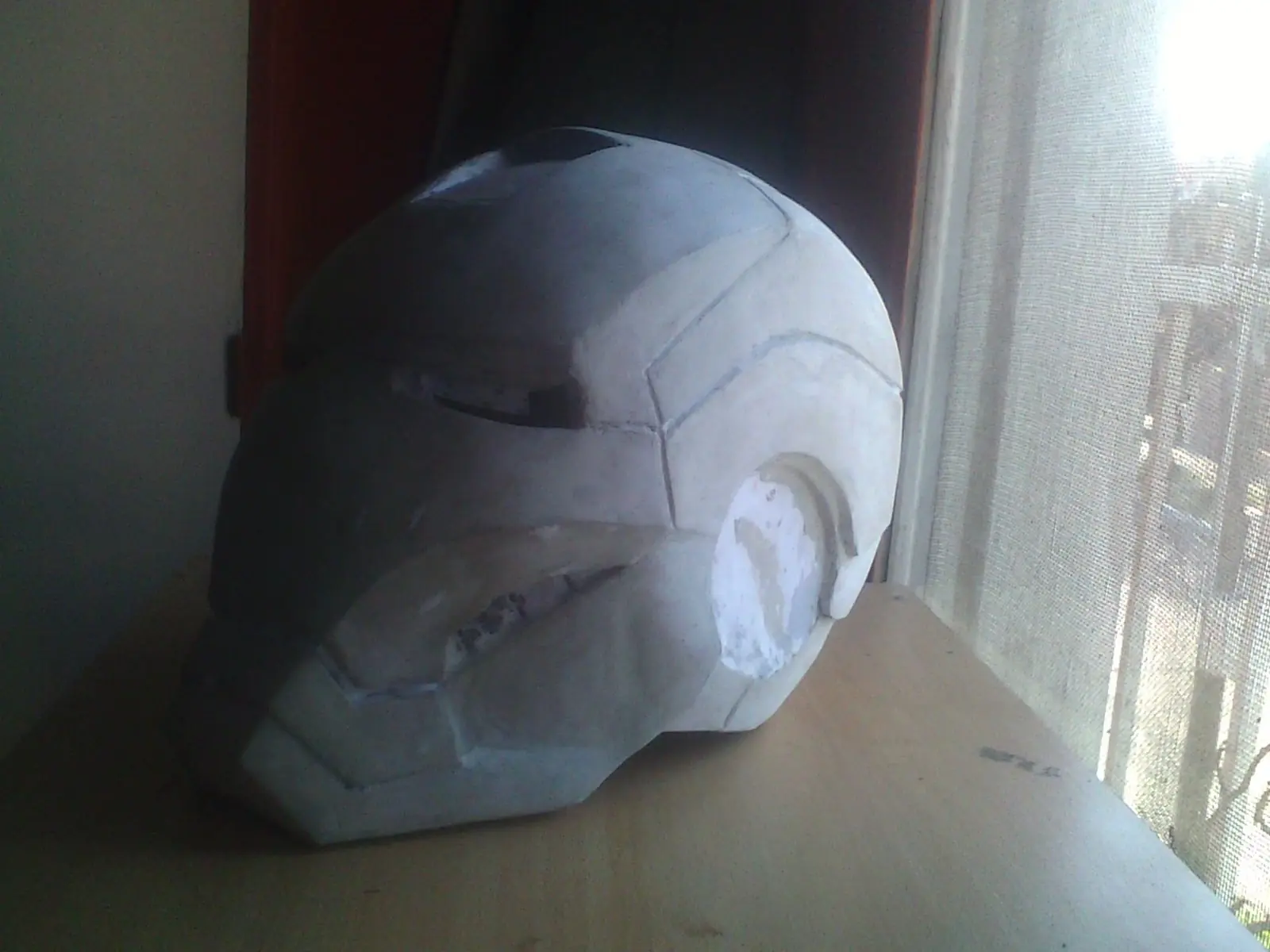

Masillado

____________________________________________________________________________

_______________________________________________________________________________________

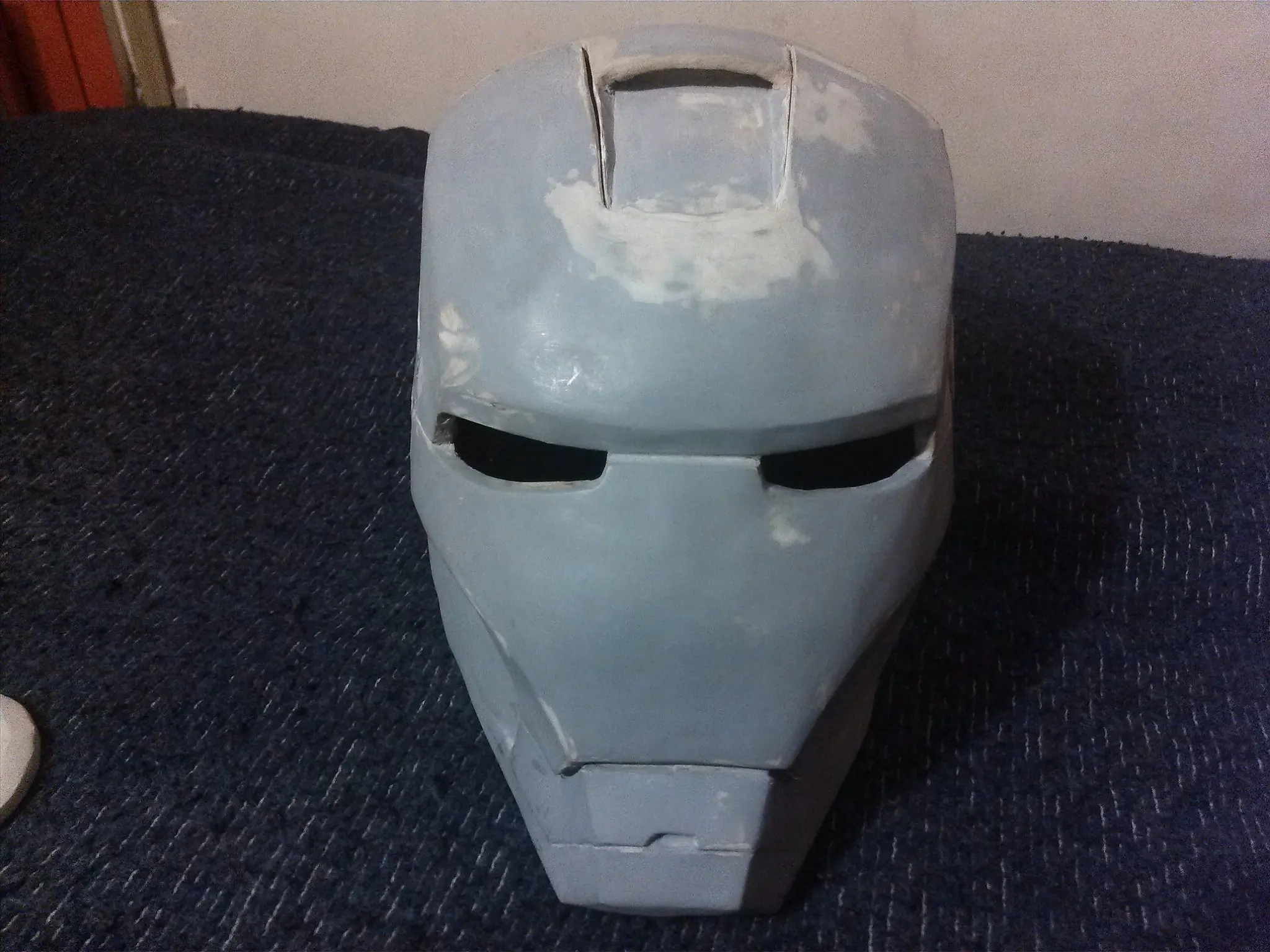

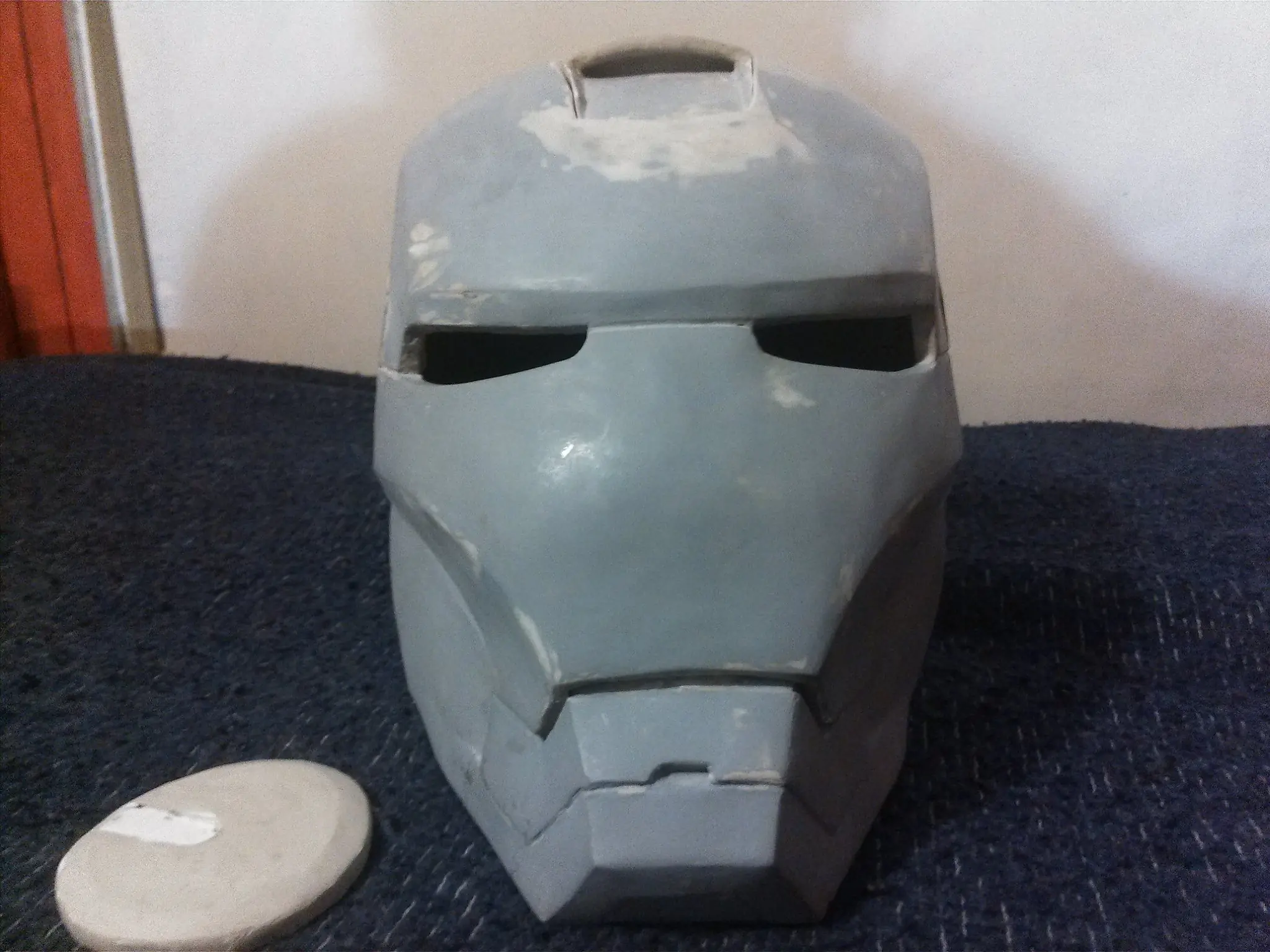

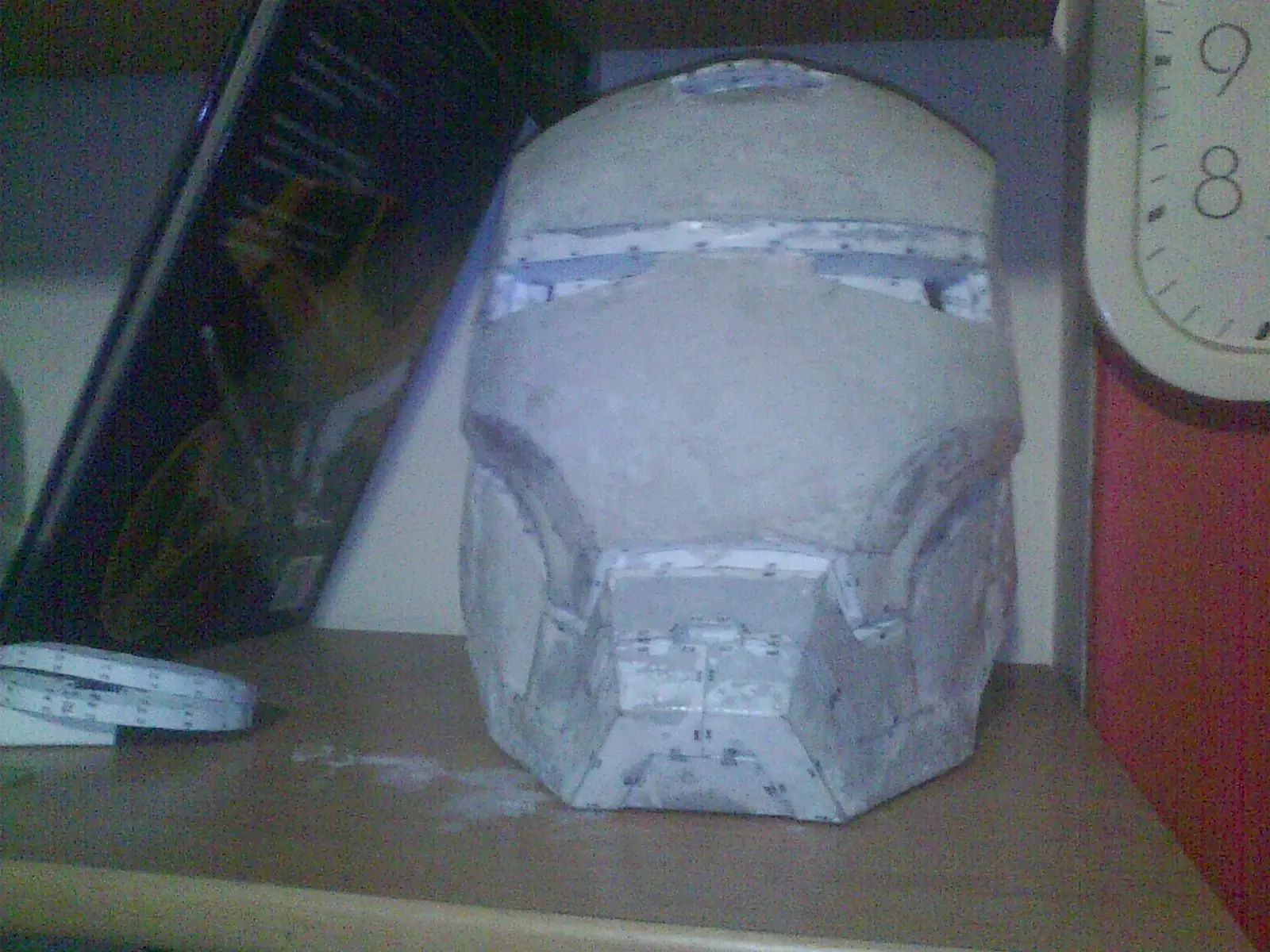

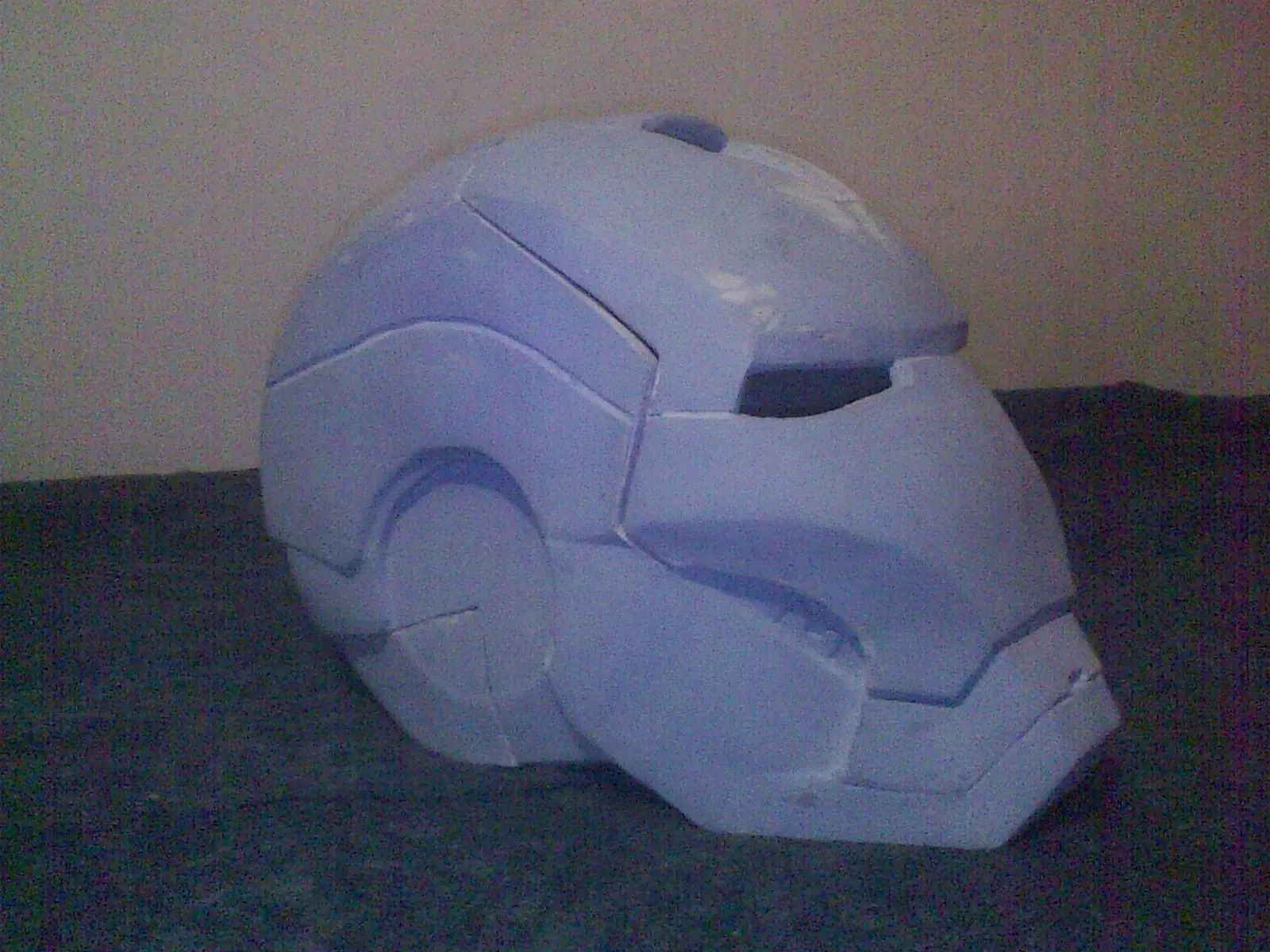

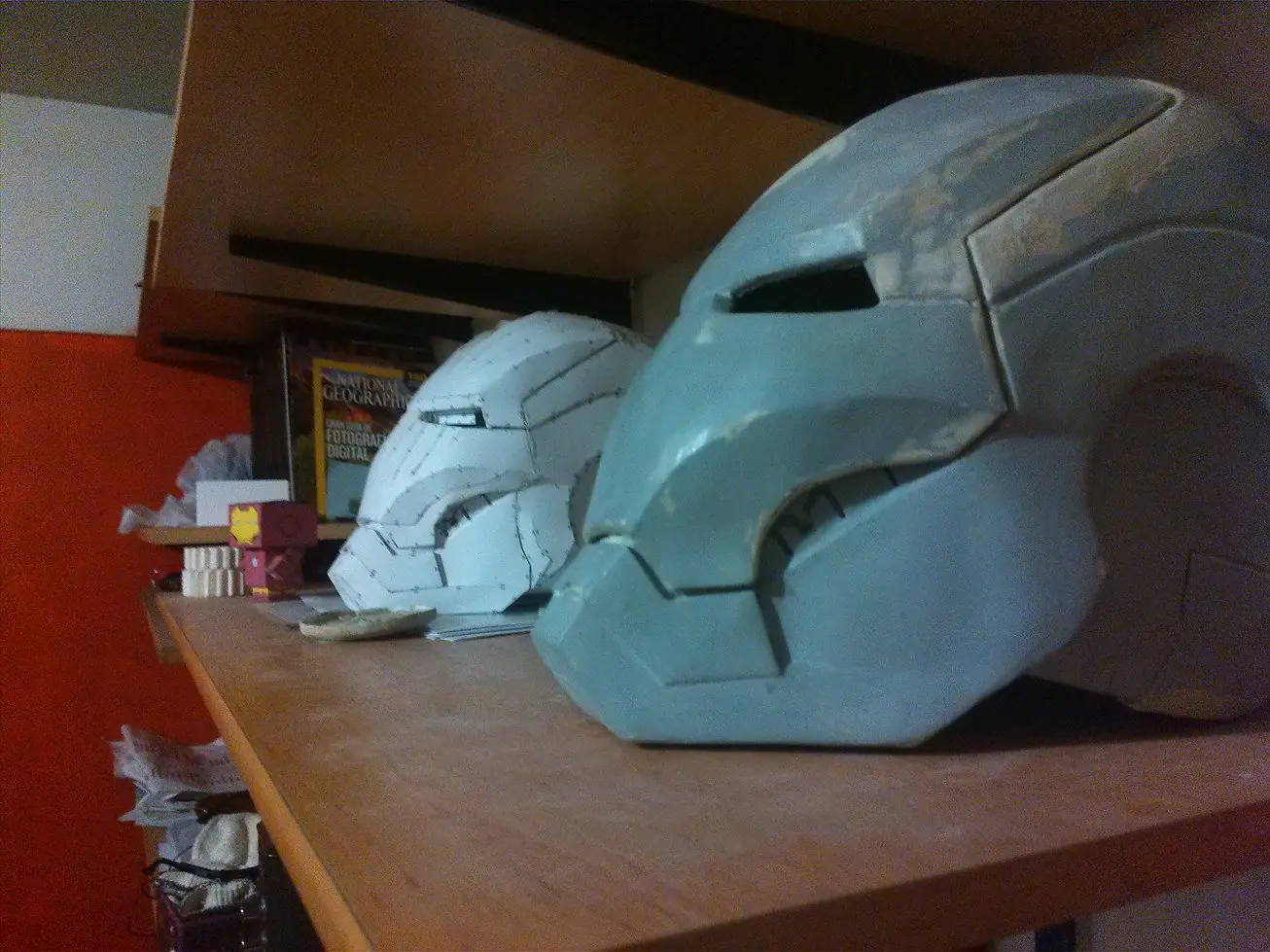

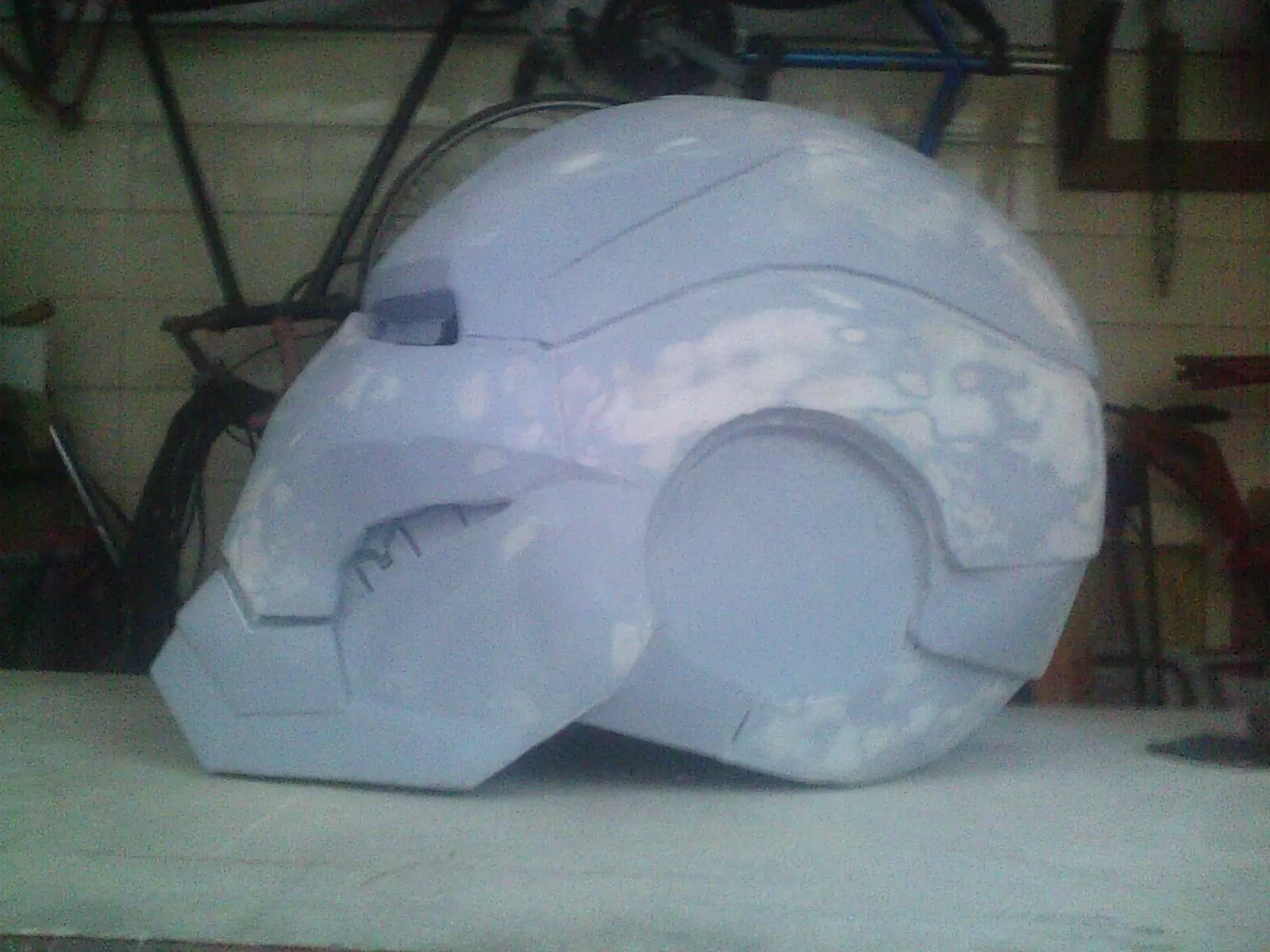

De esta parte no hay mucho que decir. Basicamente es masillar la superficie exterior para cubrir todas las uniones del papel. Mezclé la masilla con el catalizador sobre una plancha de metal y luego la apliqué sobre el casco. Una vez seca (30 minutos) se lija y se vuelve a masillar. Y se lija, y se vuelve a masillar. Y DE NUEVO SE LIJA Y OTRA VEZ A MASILLAR...Y asi hasta que ya no queden superficies irregulares. (Estuve 2 semanas mas o menos lijando y masillando)
_______________________________________________________________________________________

____________________________________________________________________________

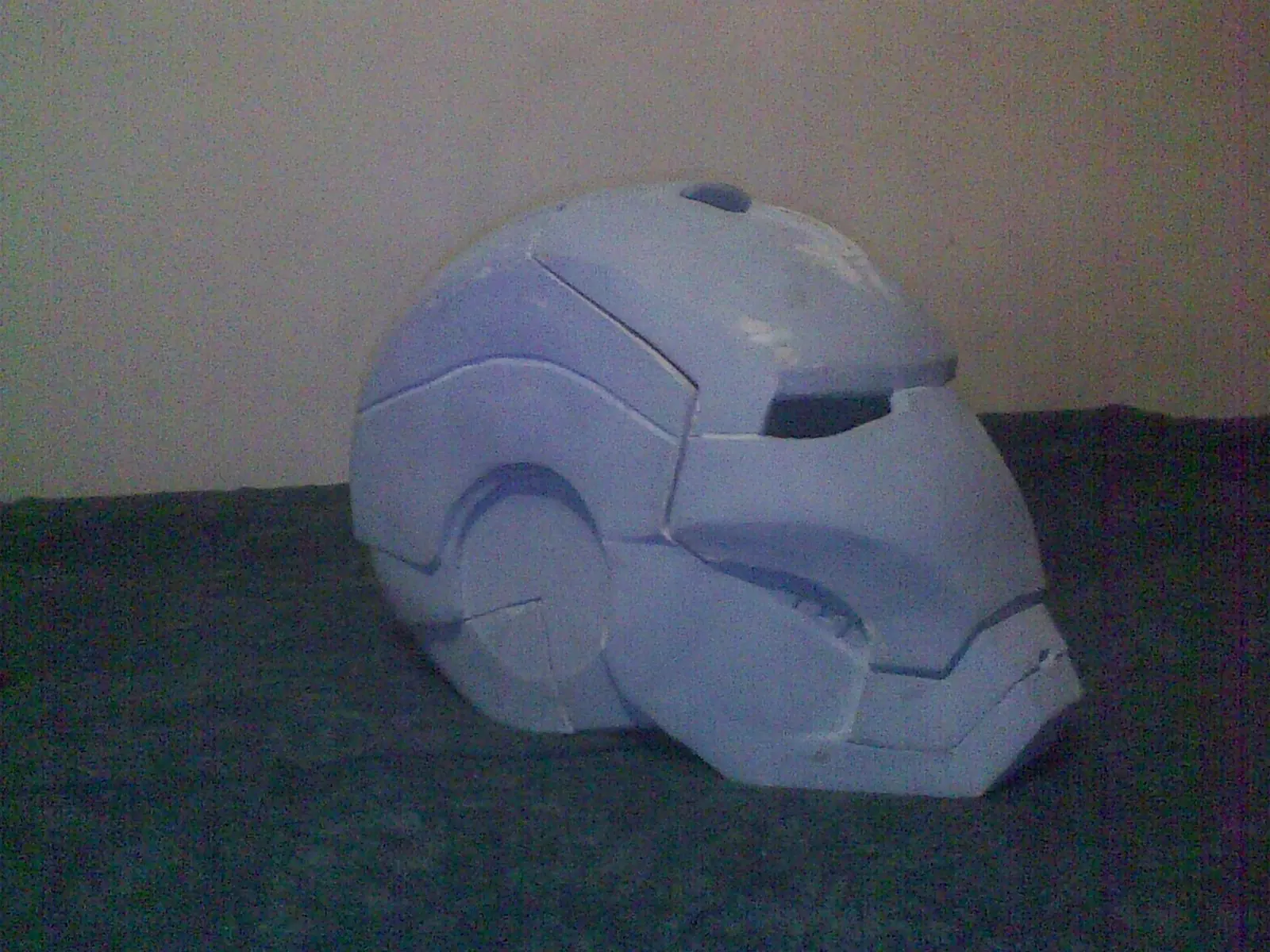

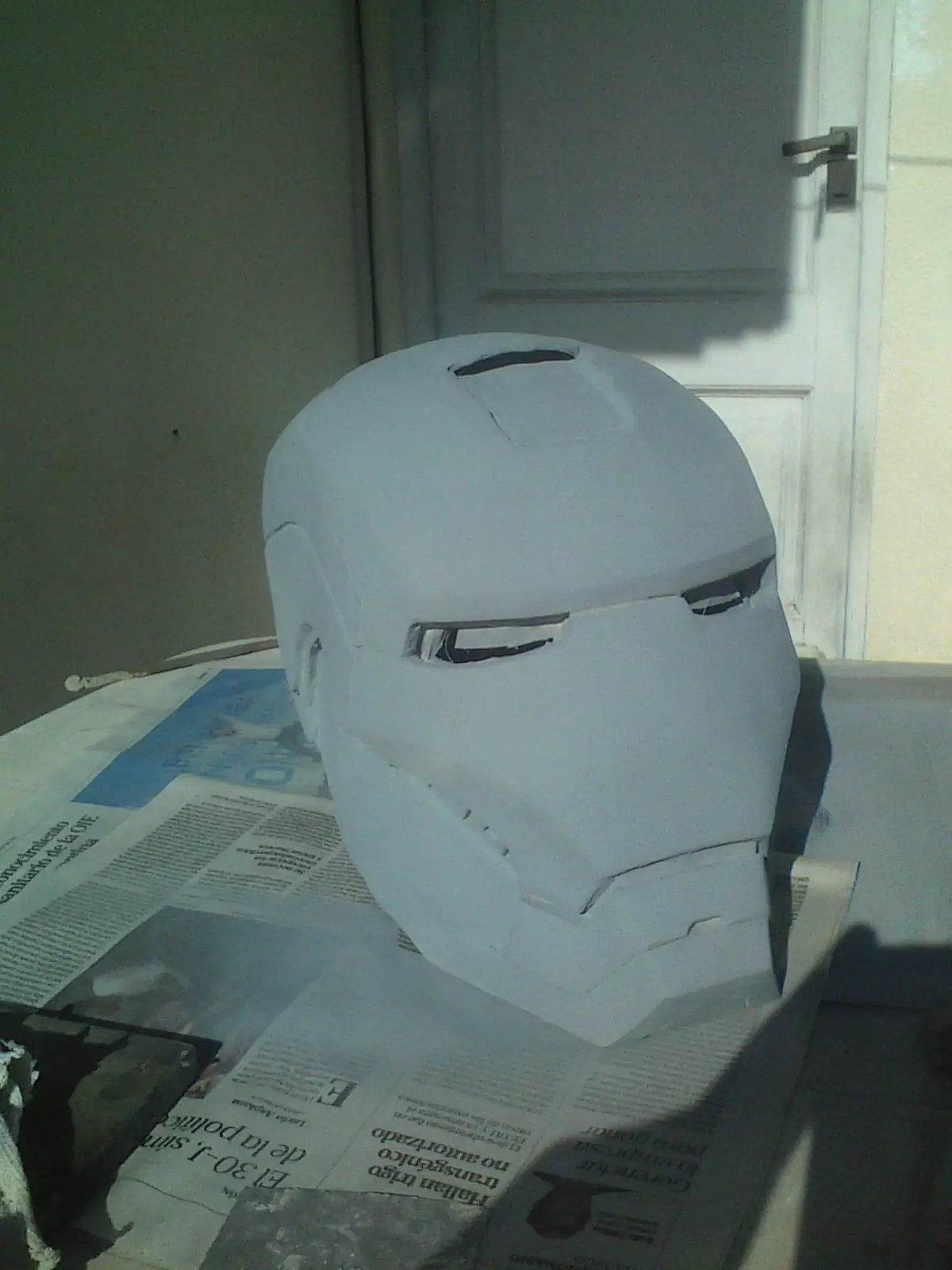

Imprimación

____________________________________________________________________________

_______________________________________________________________________________________
Para que?

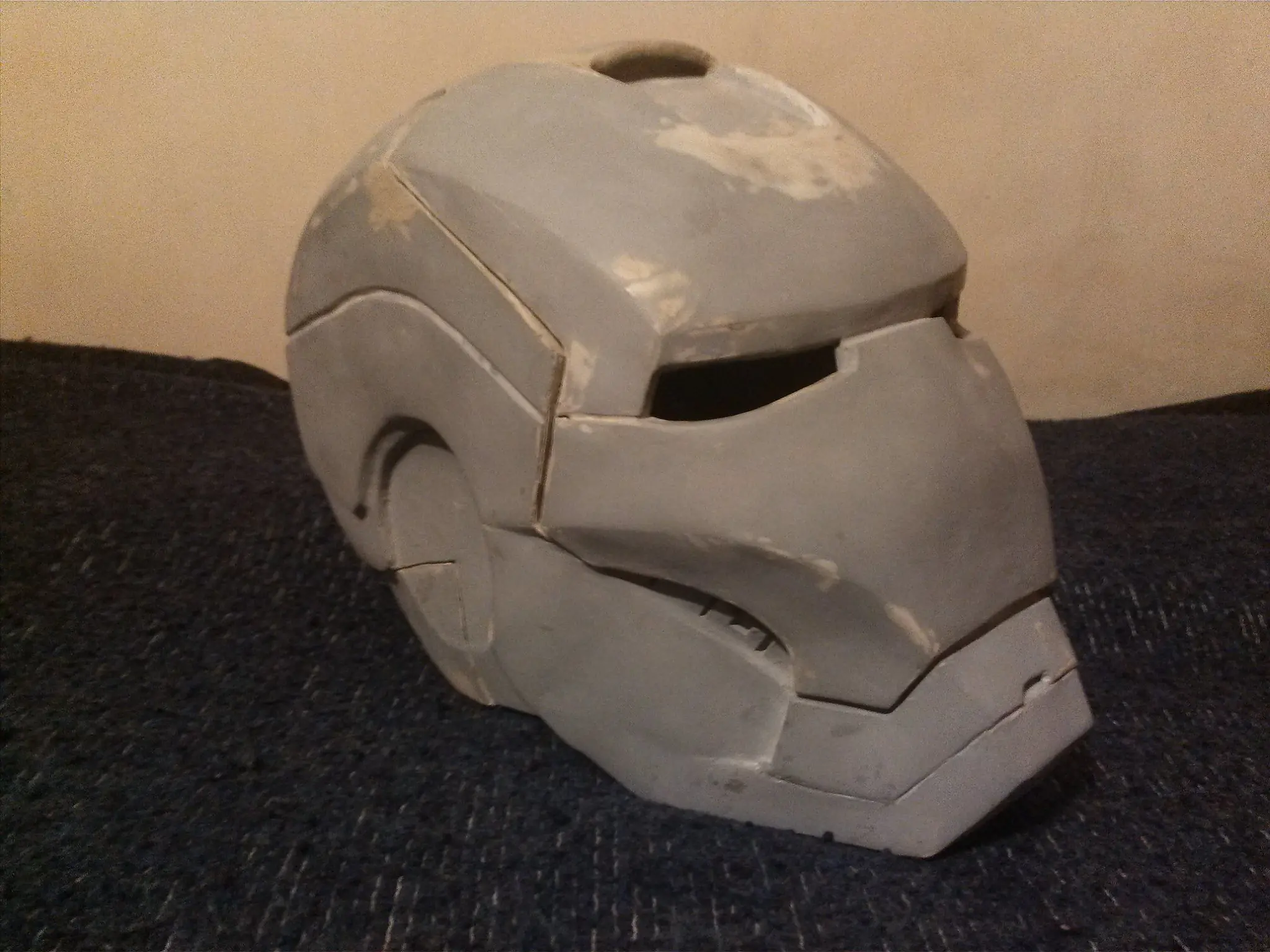

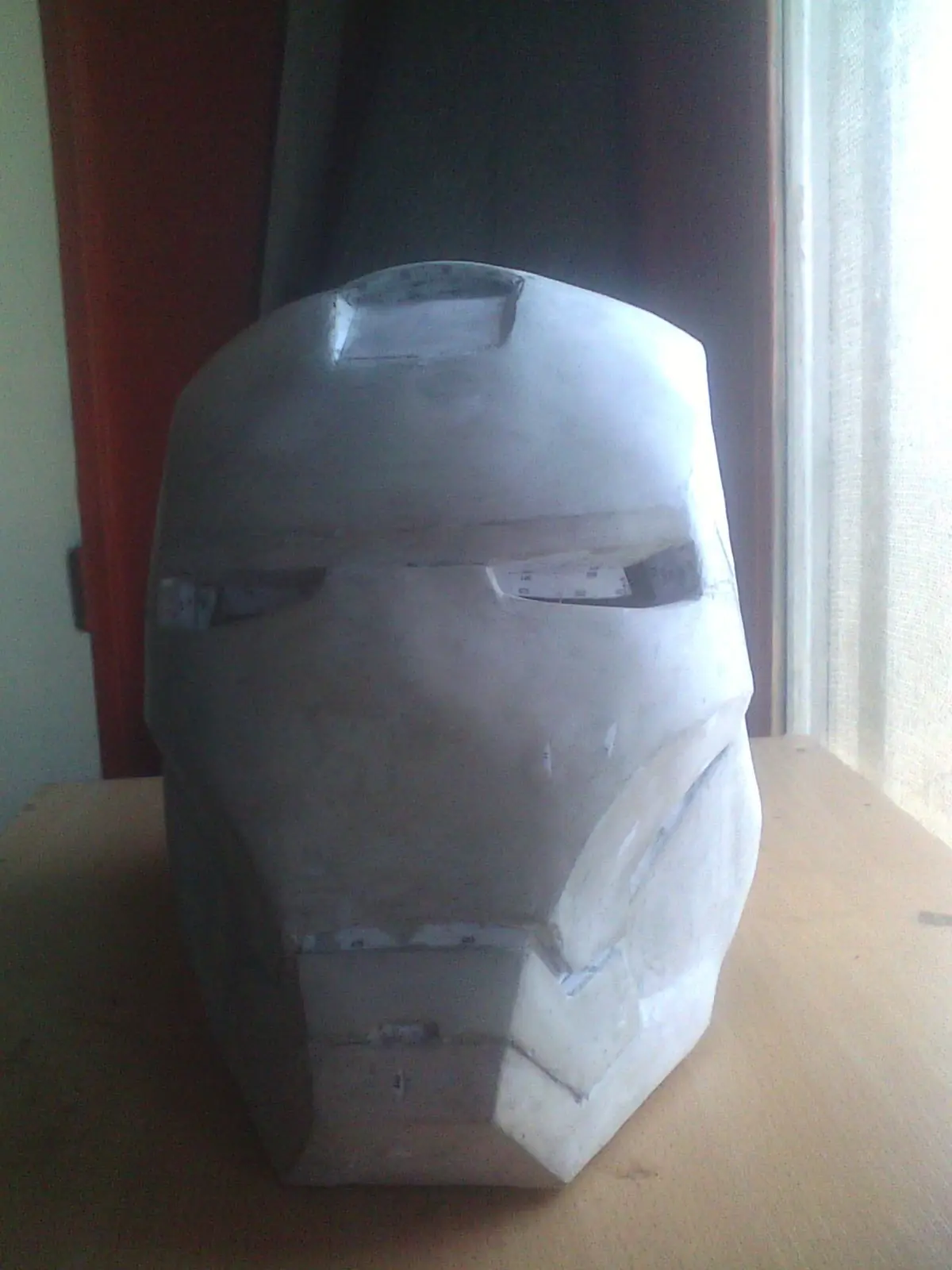

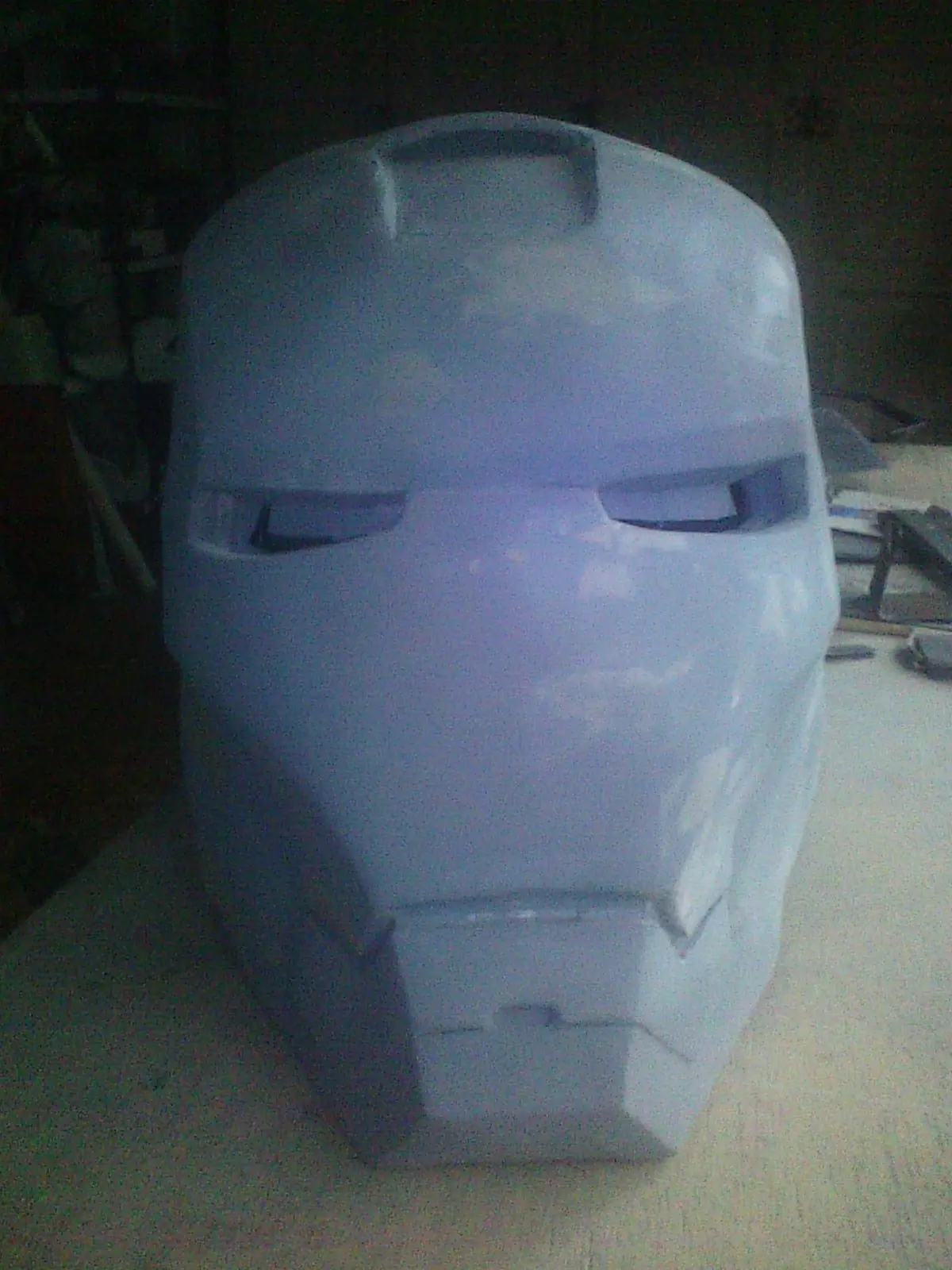

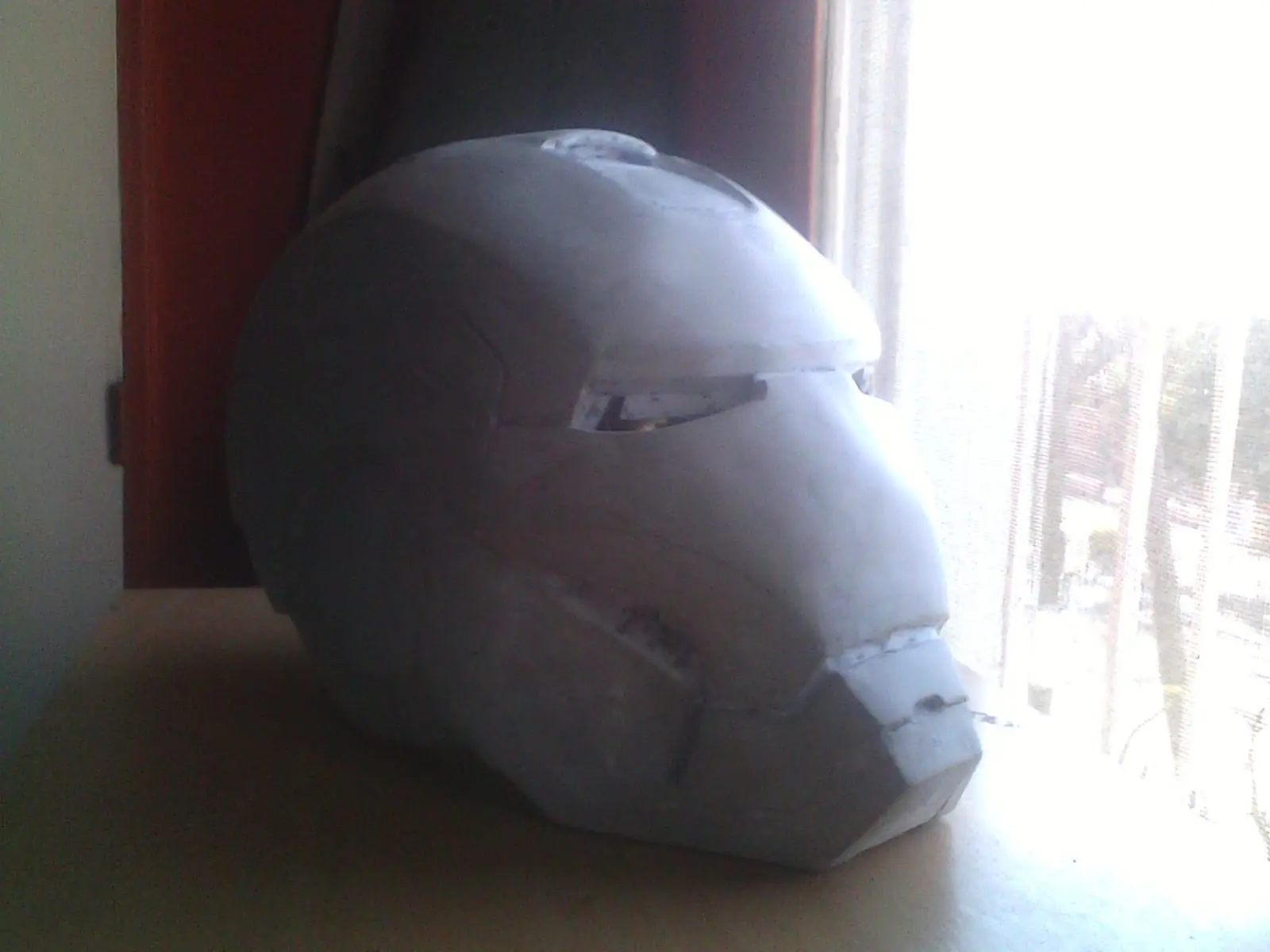

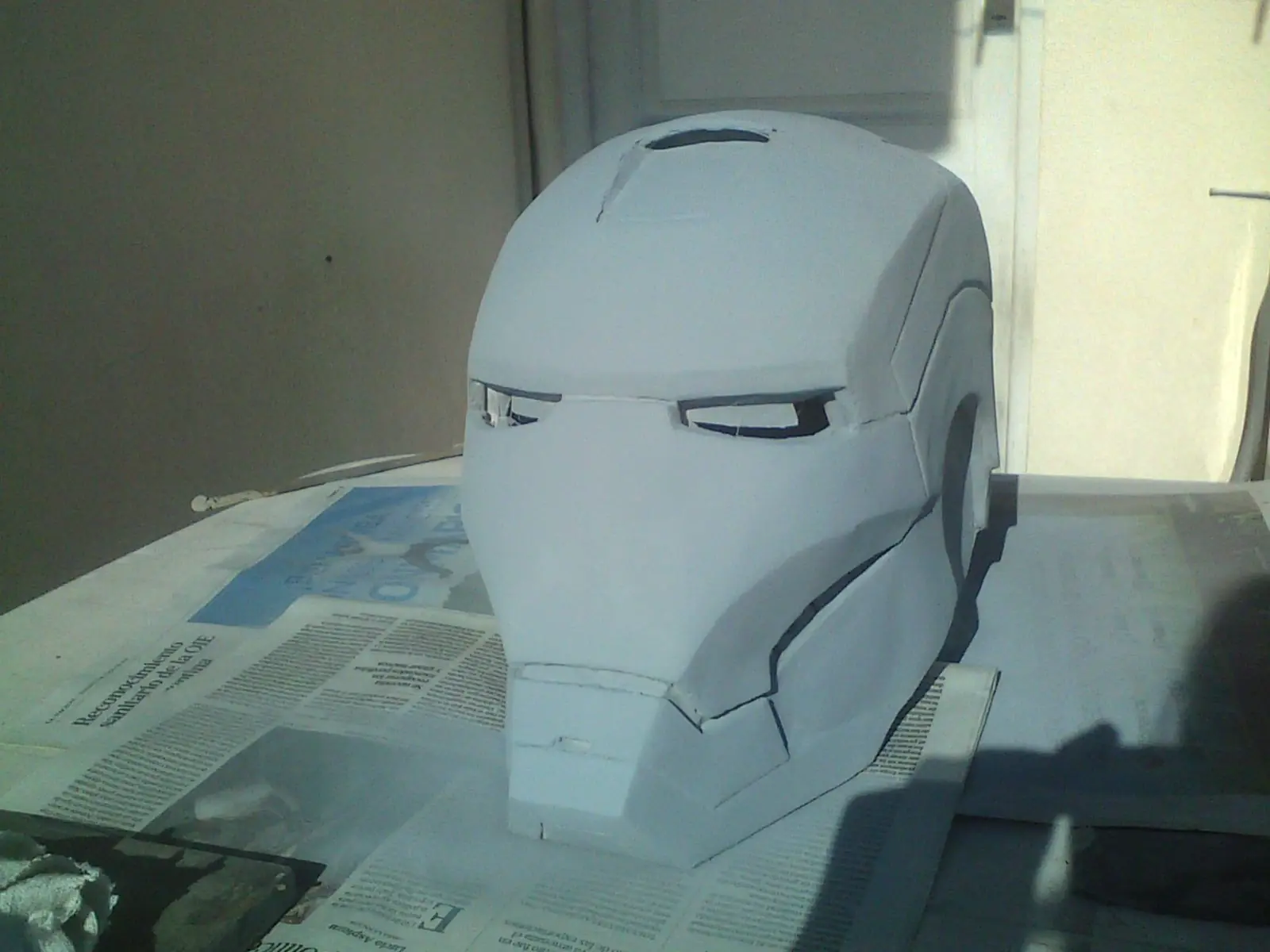

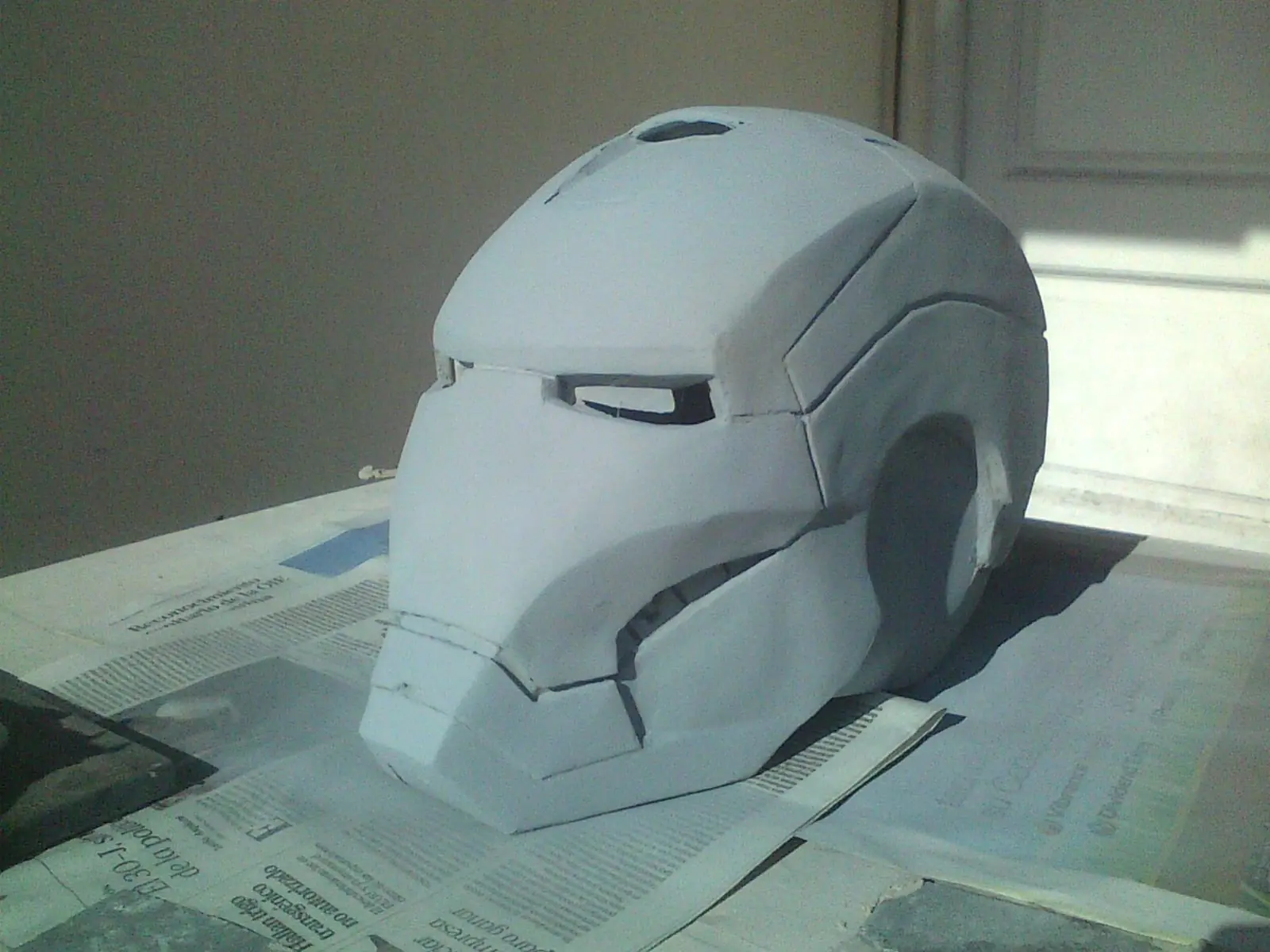

Sirve para que la pintura se agarre mejor al casco y te ayuda mucho a ver errores en la superficie. Lo mejor, es lijable. En mi caso usé la versión en aerosol de Rust-Oleum.
_______________________________________________________________________________________

____________________________________________________________________________

La cirugía

____________________________________________________________________________

_______________________________________________________________________________________
Si tenés Parkinson olvidate.

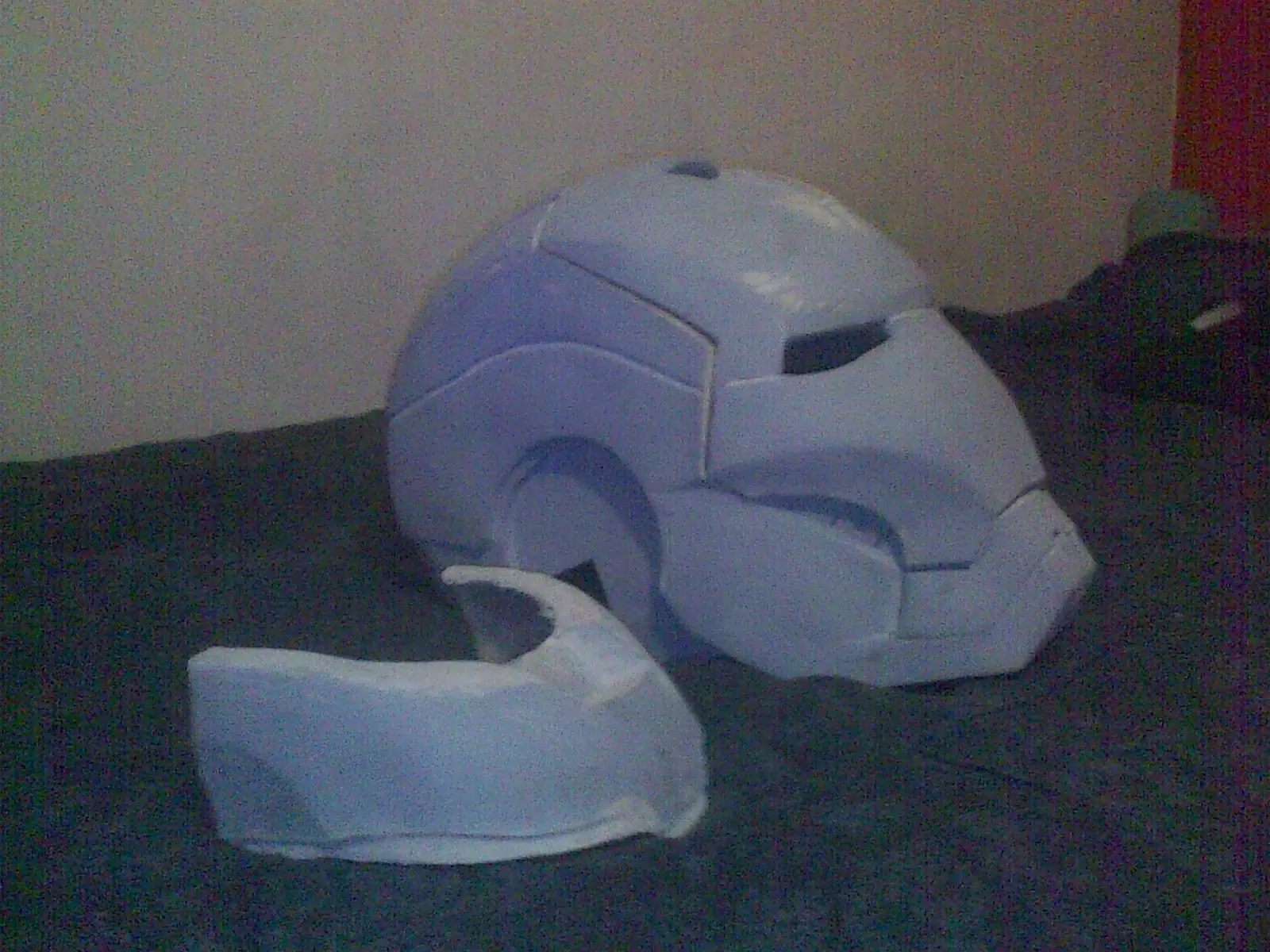

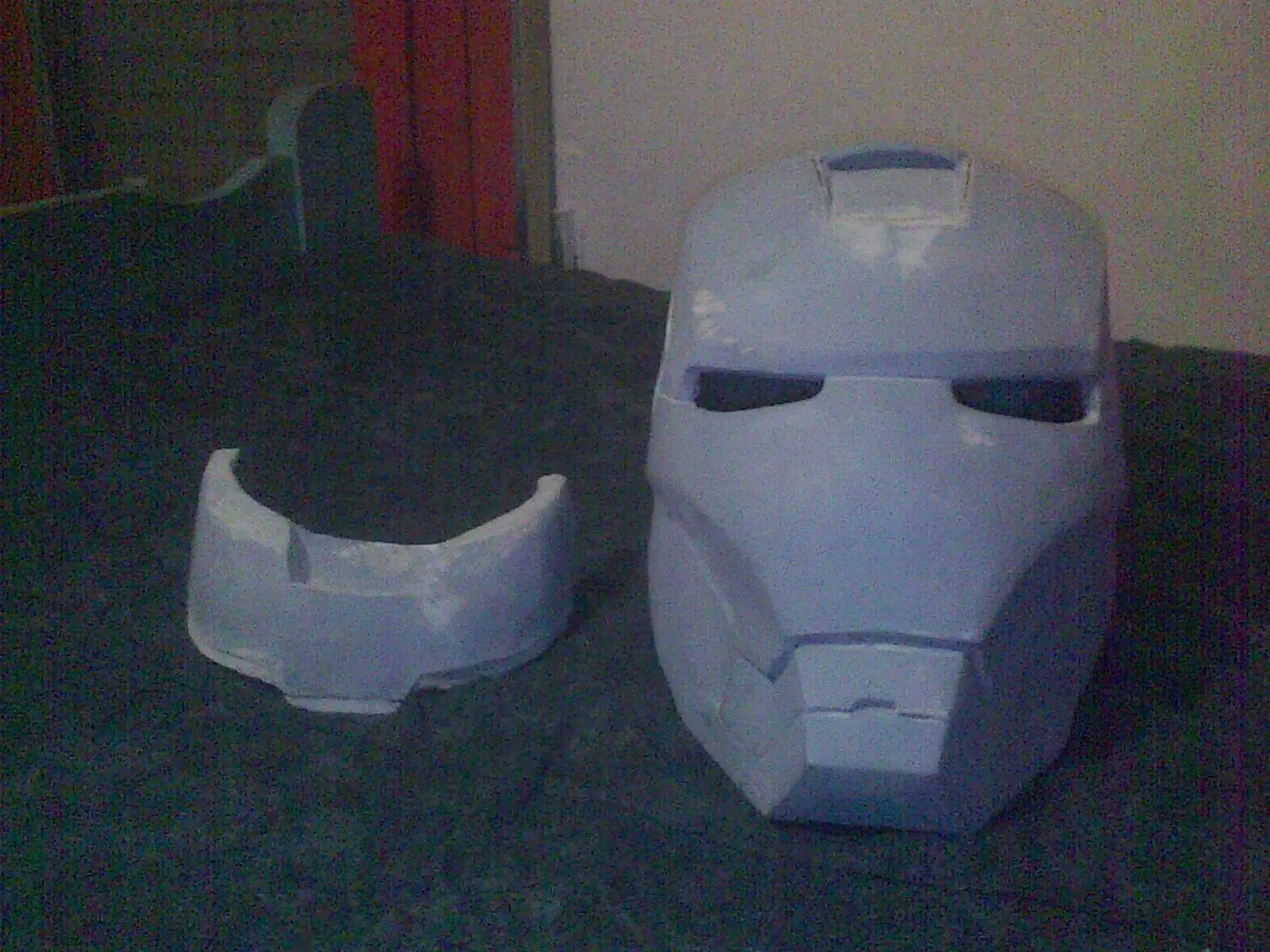

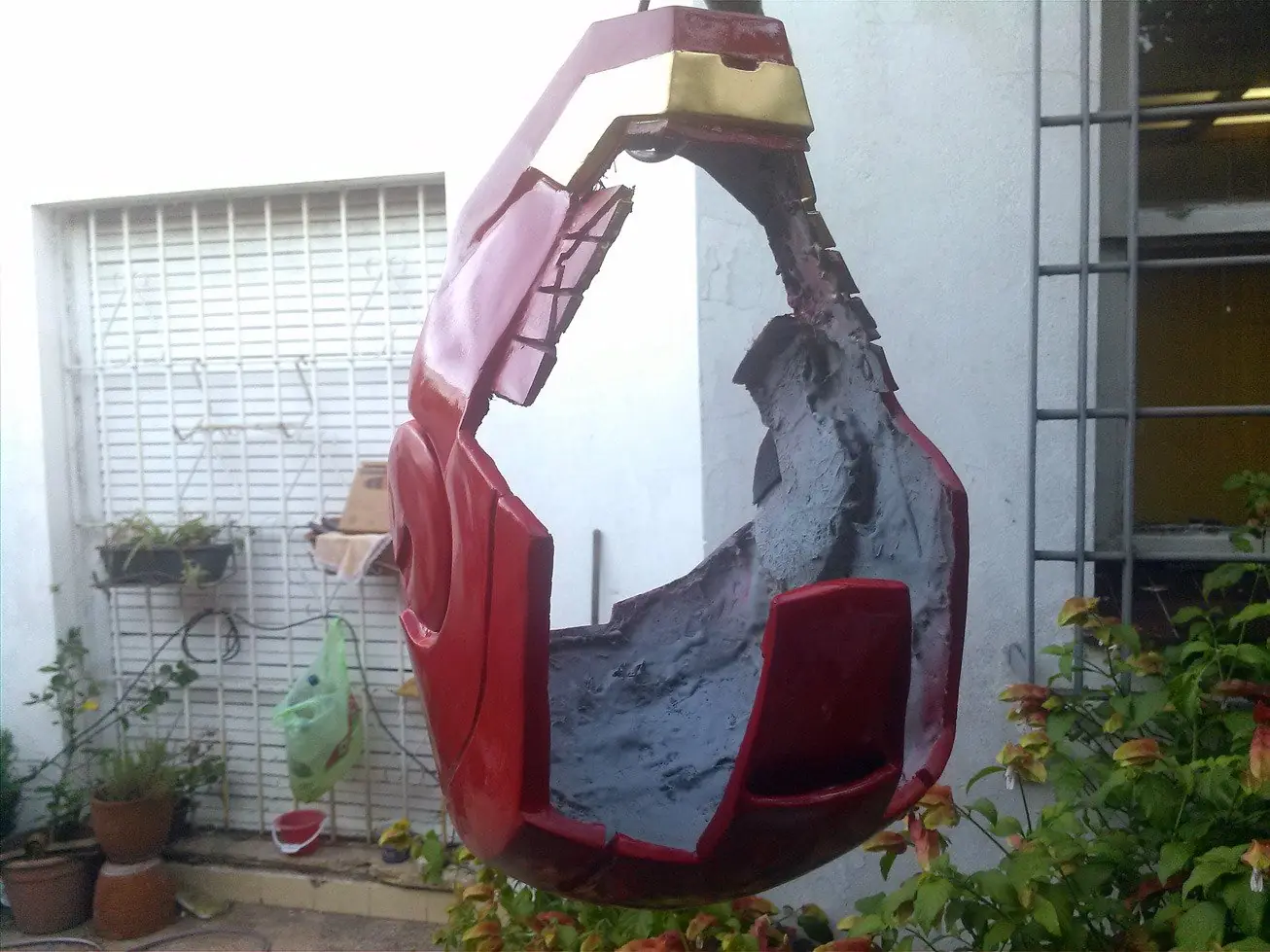

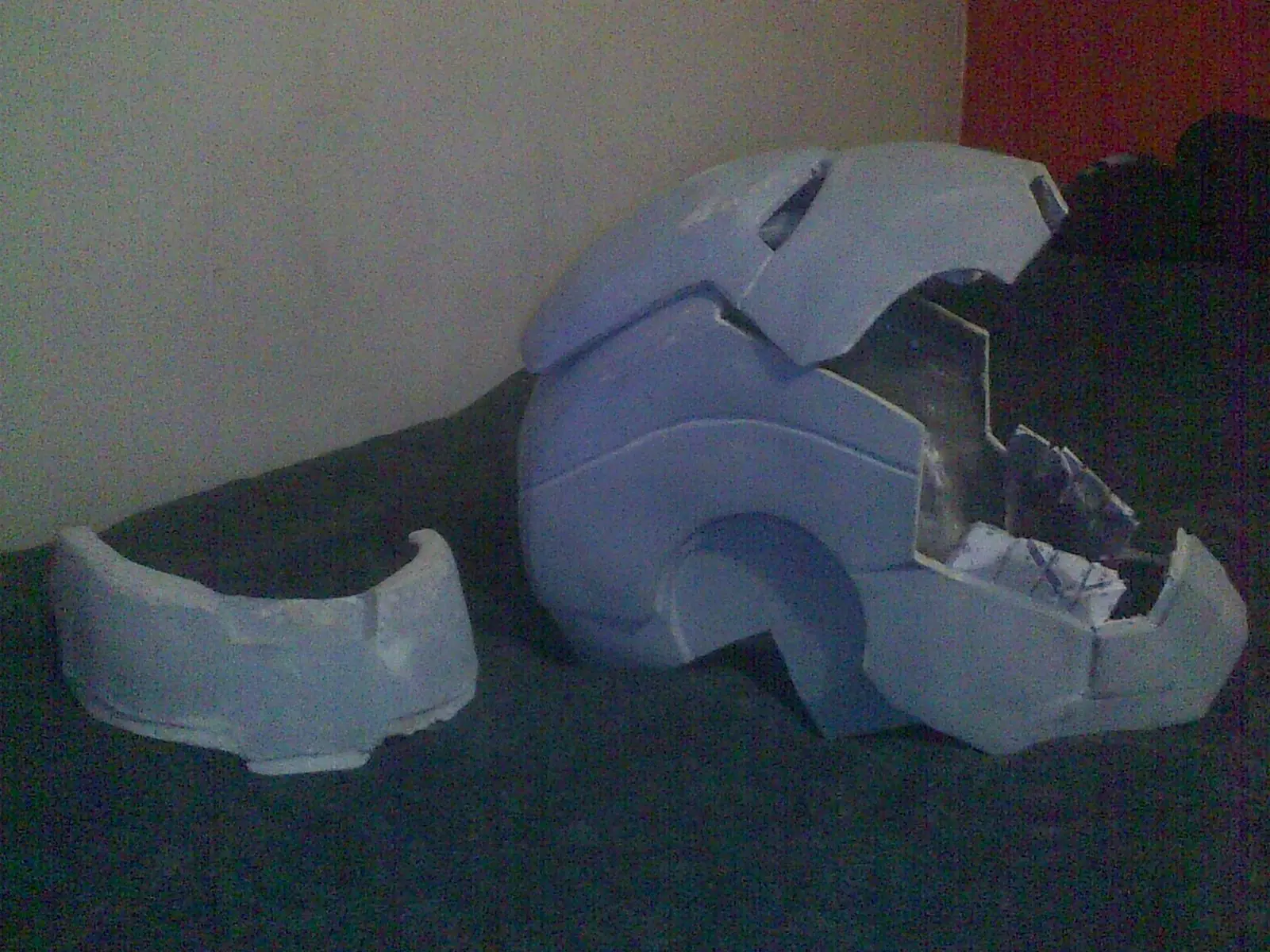

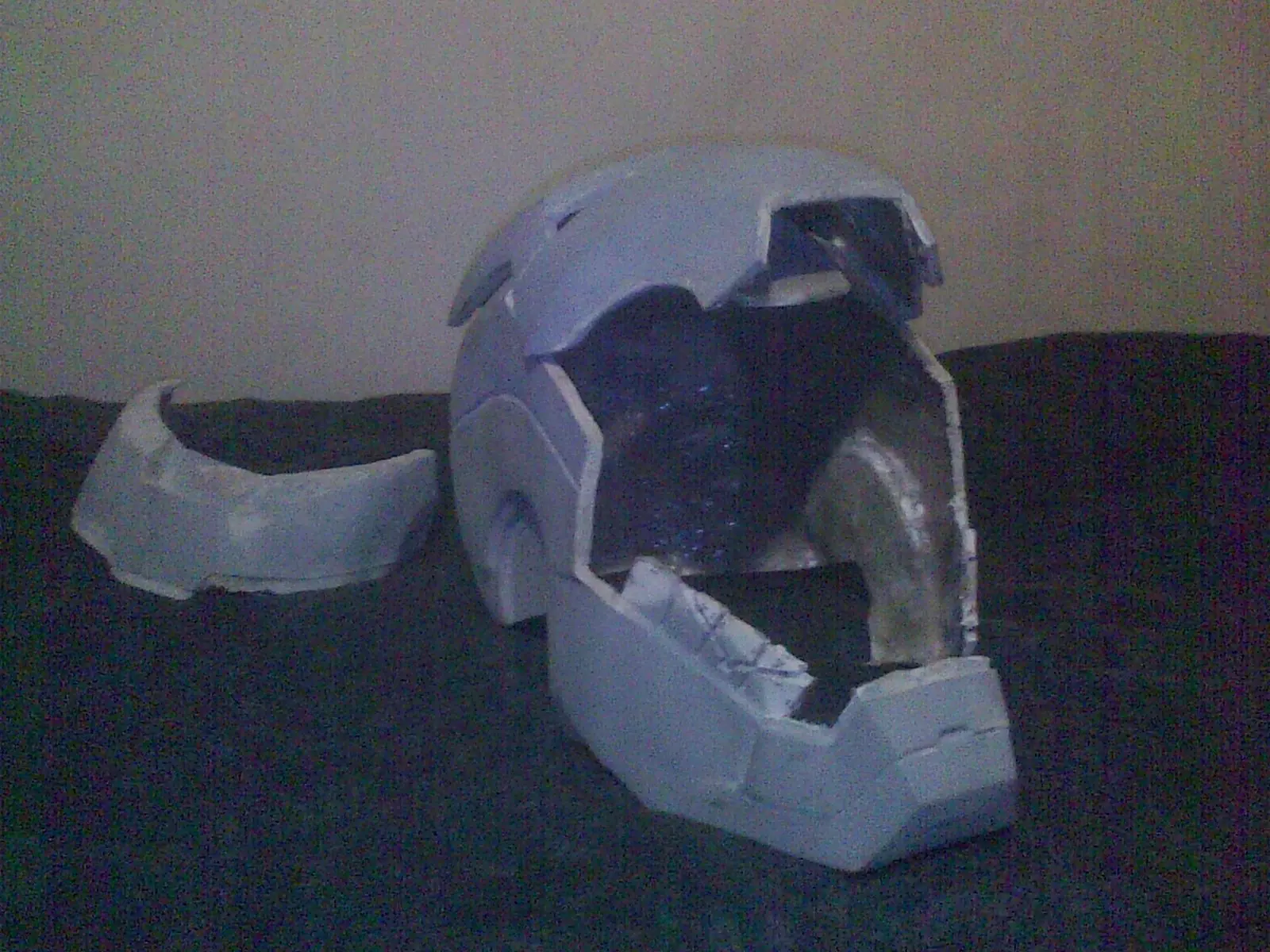

Cuando se enfibra el casco, se lo hace con la mascara puesta para que ambos deformen igual y luego encajen bien juntos. Pero una vez seco hay que volver a separarlos. Esto lo hice con un Dremel (minitorno), con el cual separé la máscara y corté una sección de la nuca para que pueda entrar mi cabeza. Este proceso dañó un poco el casco y tuve que masillar e imprimar de nuevo las partes.
_______________________________________________________________________________________

_______________________________________________________________________________________

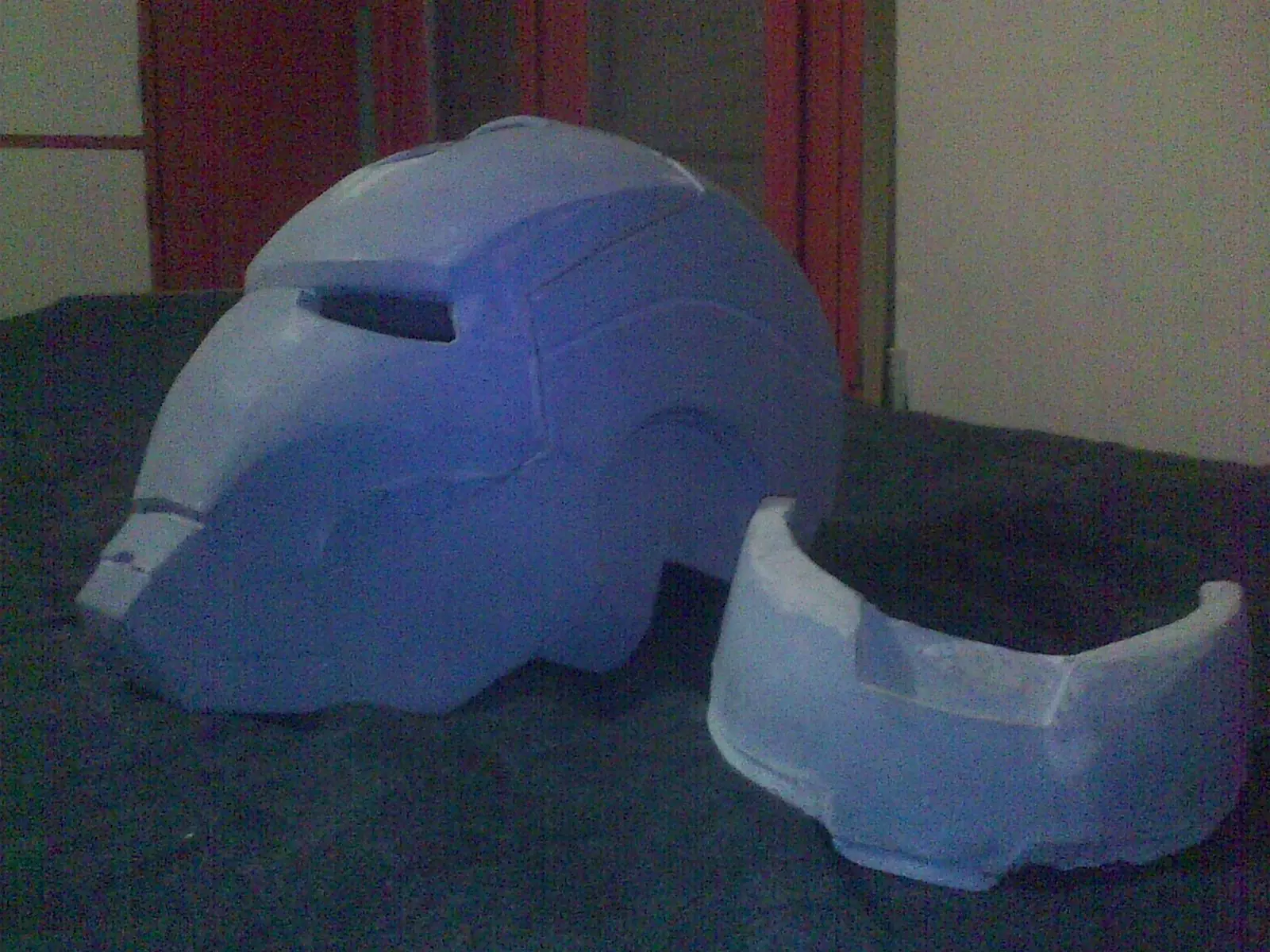

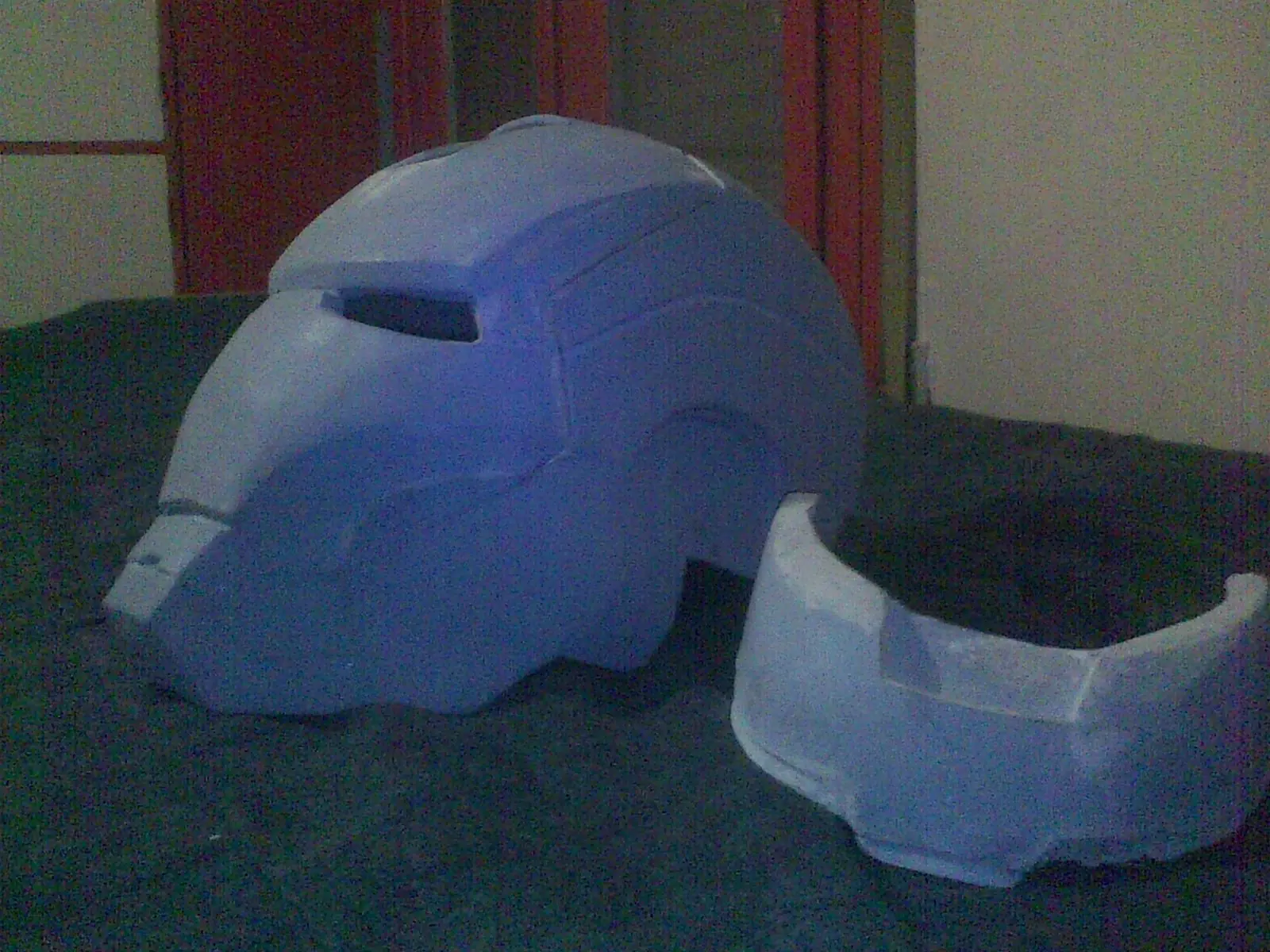

Lamentablemente la nuca no flota.

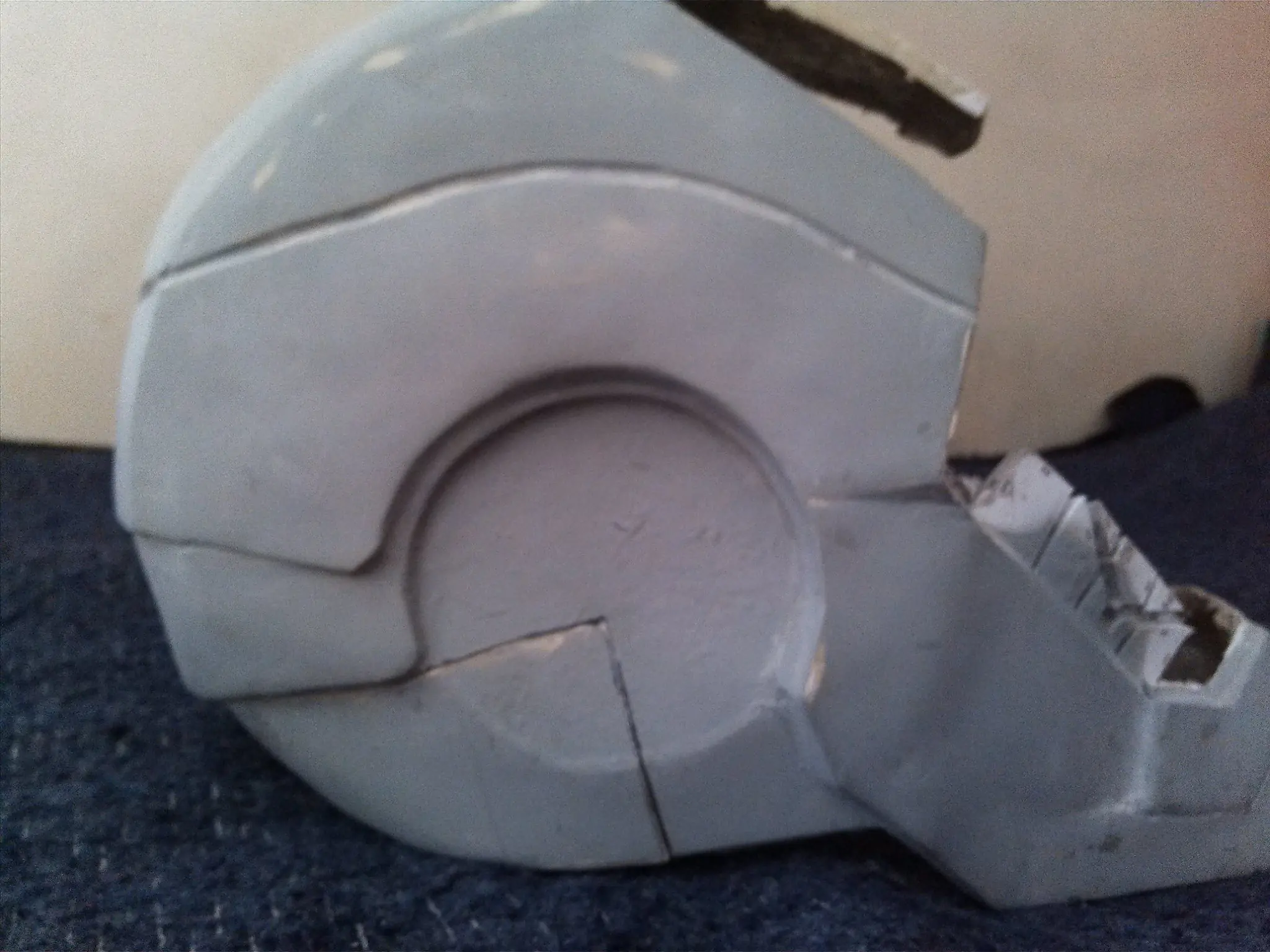

Como se vé en las imágenes anteriores a la sección de la nuca le agregué una pestaña de fibra de vidrio posteriormente masillada para que haga presion cuando la vuelvo a colocar. Abajo pueden ver una oreja, que las estuve trabajando por separado.
_______________________________________________________________________________________

____________________________________________________________________________

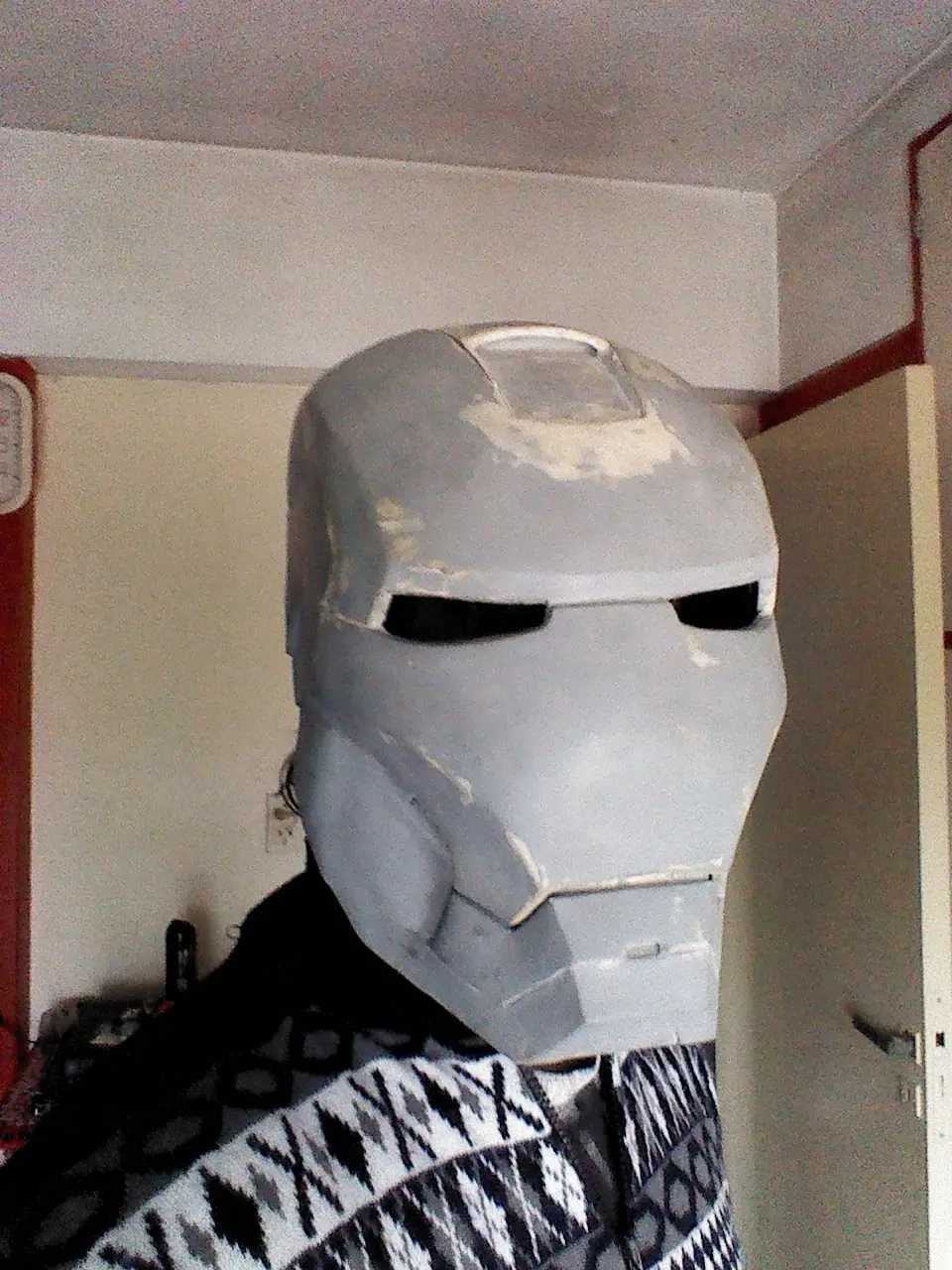

A probarselo!

Obviamente, no podía faltar la selfie.

____________________________________________________________________________

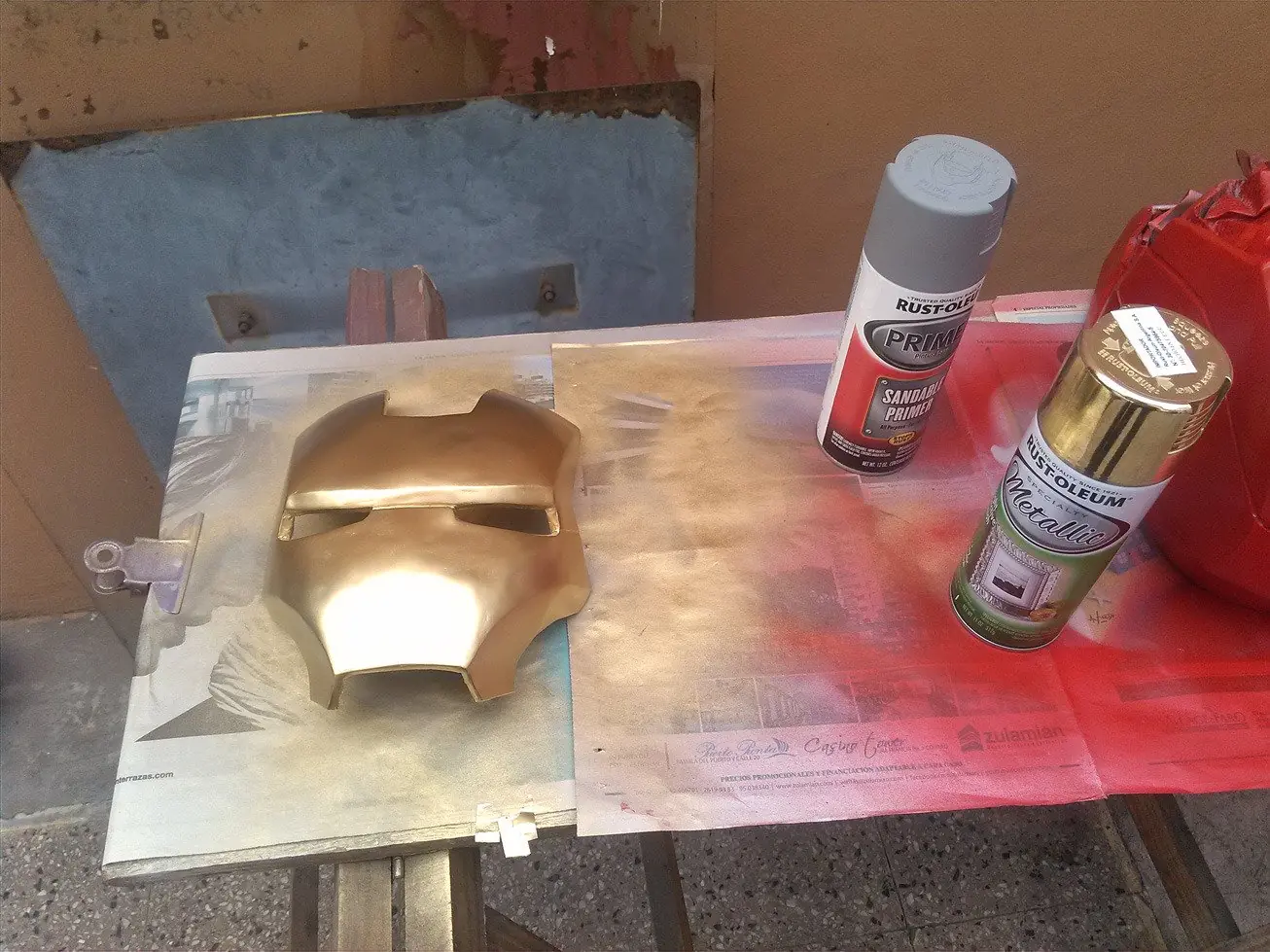

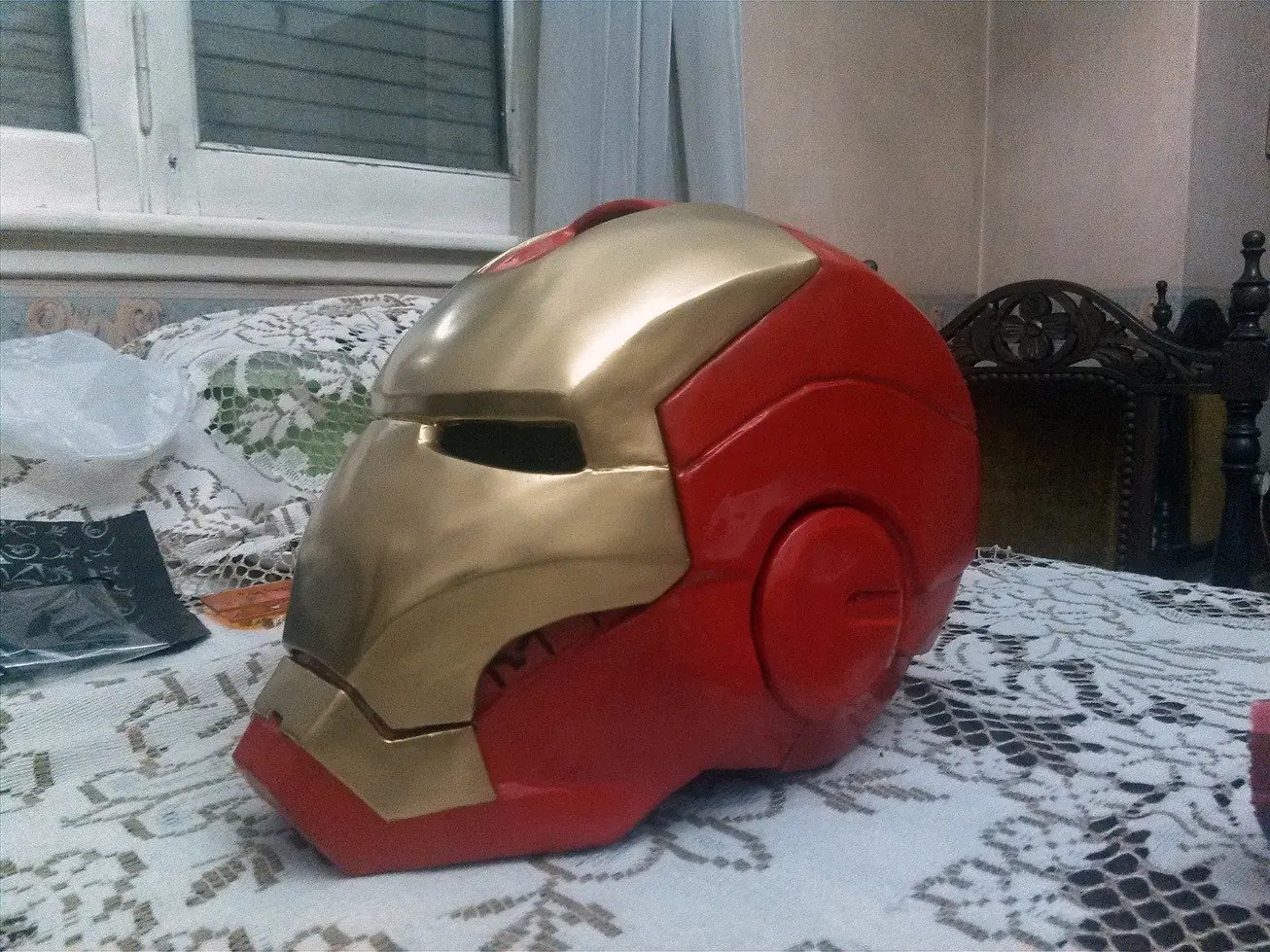

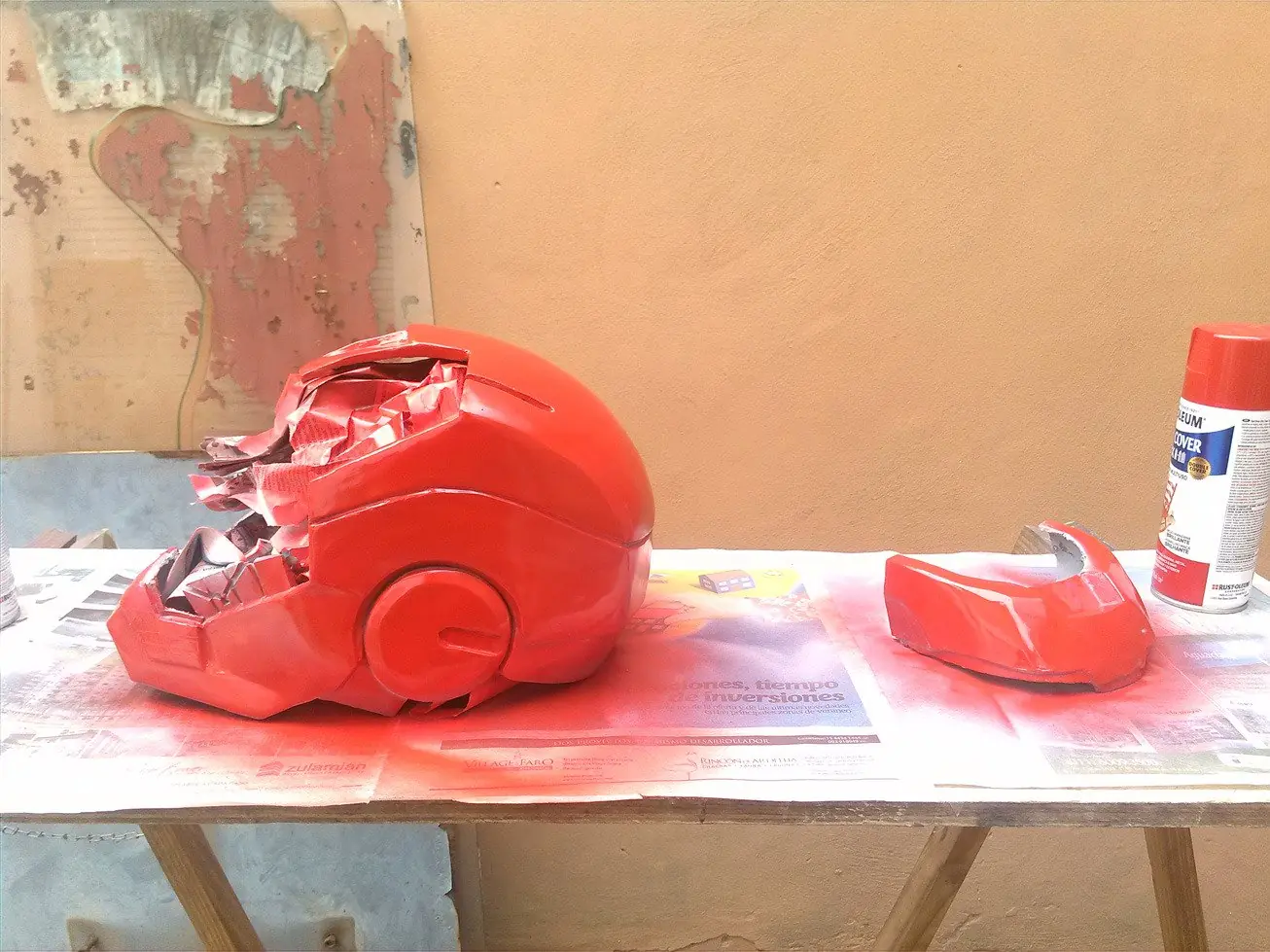

Hora de la Pintura

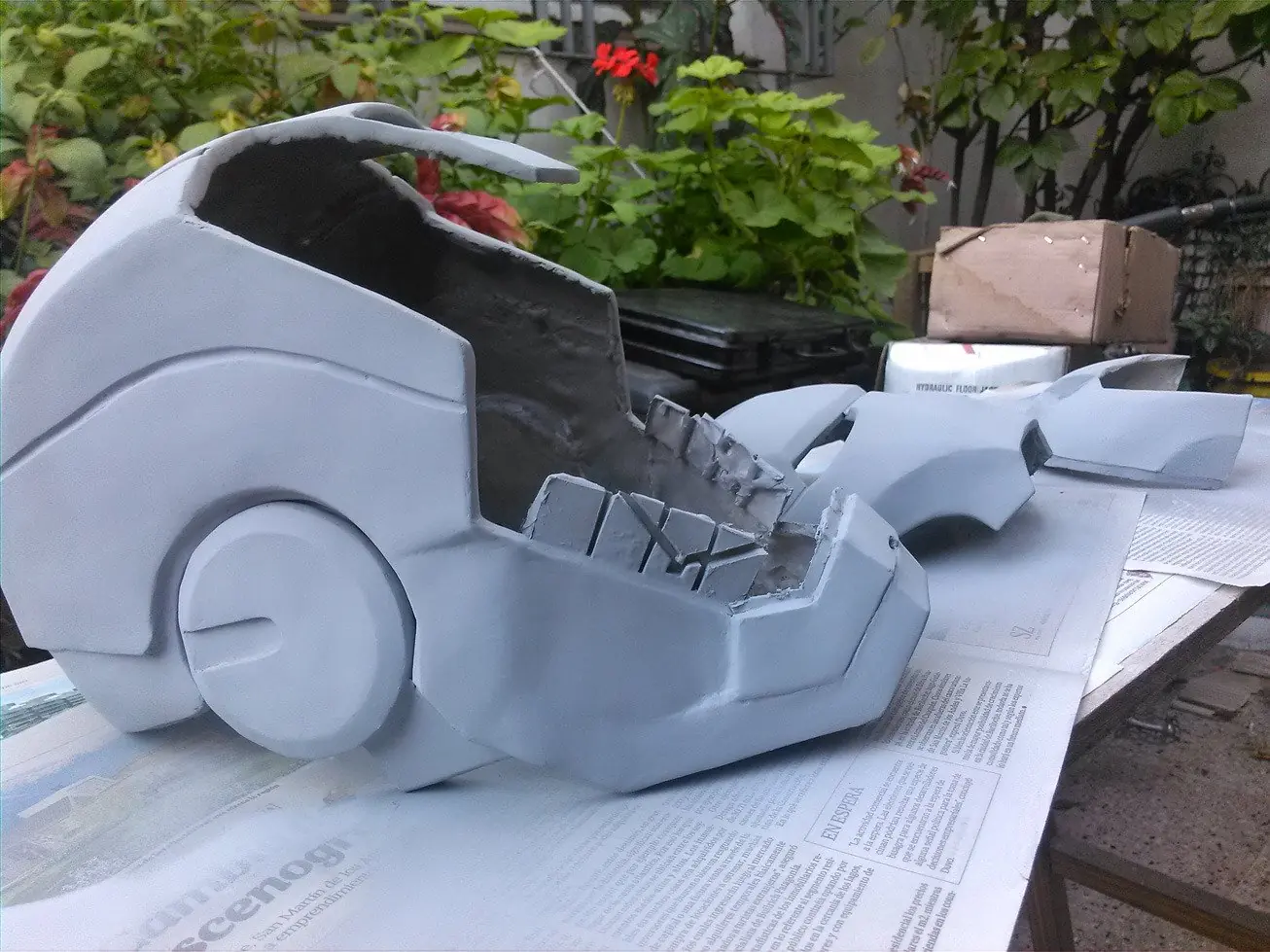

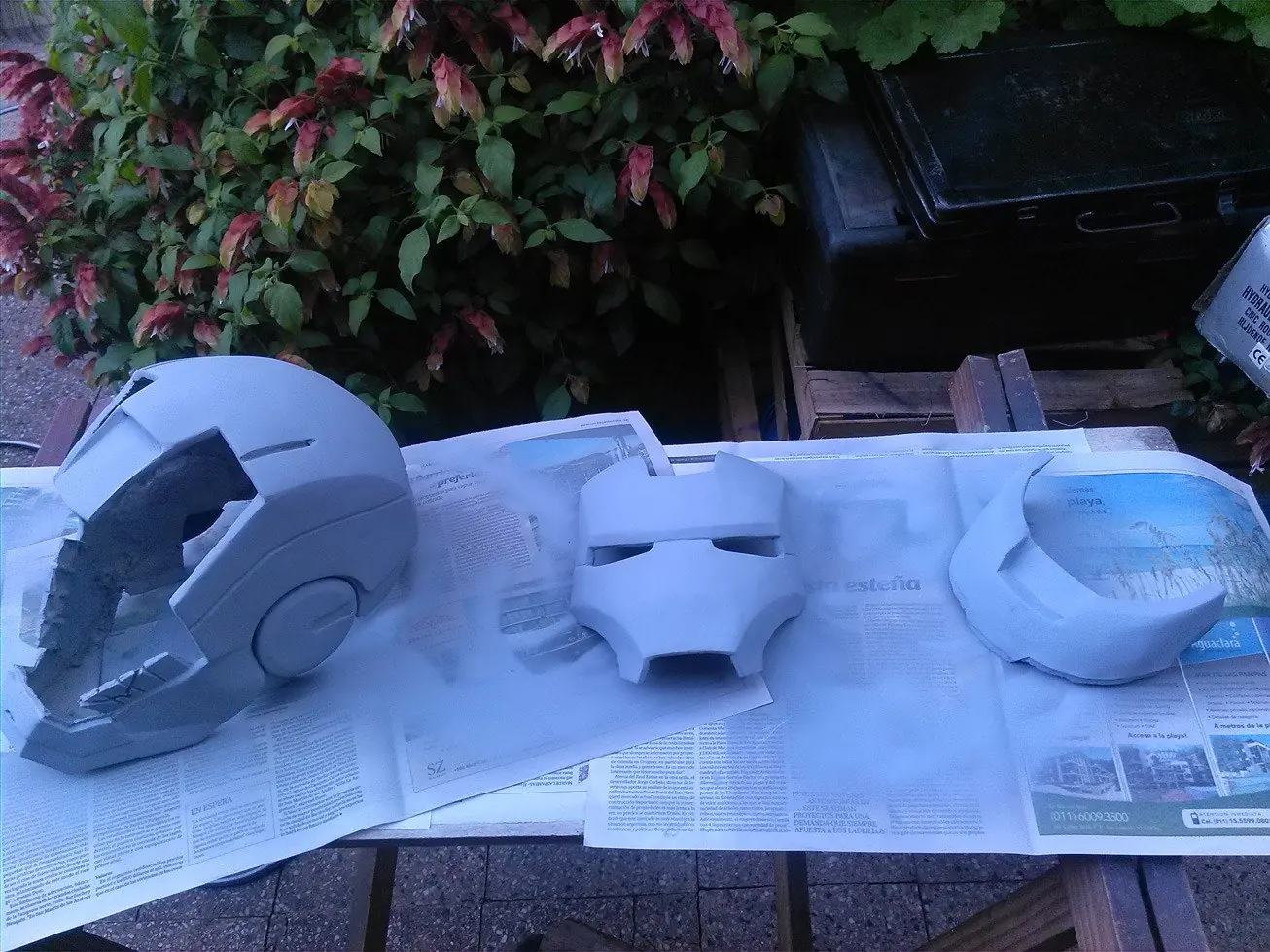

Imprimamos y lijamos para dejar una superficie pareja (Si si, otra vez)

____________________________________________________________________________

____________________________________________________________________________

Segundo día de pintura

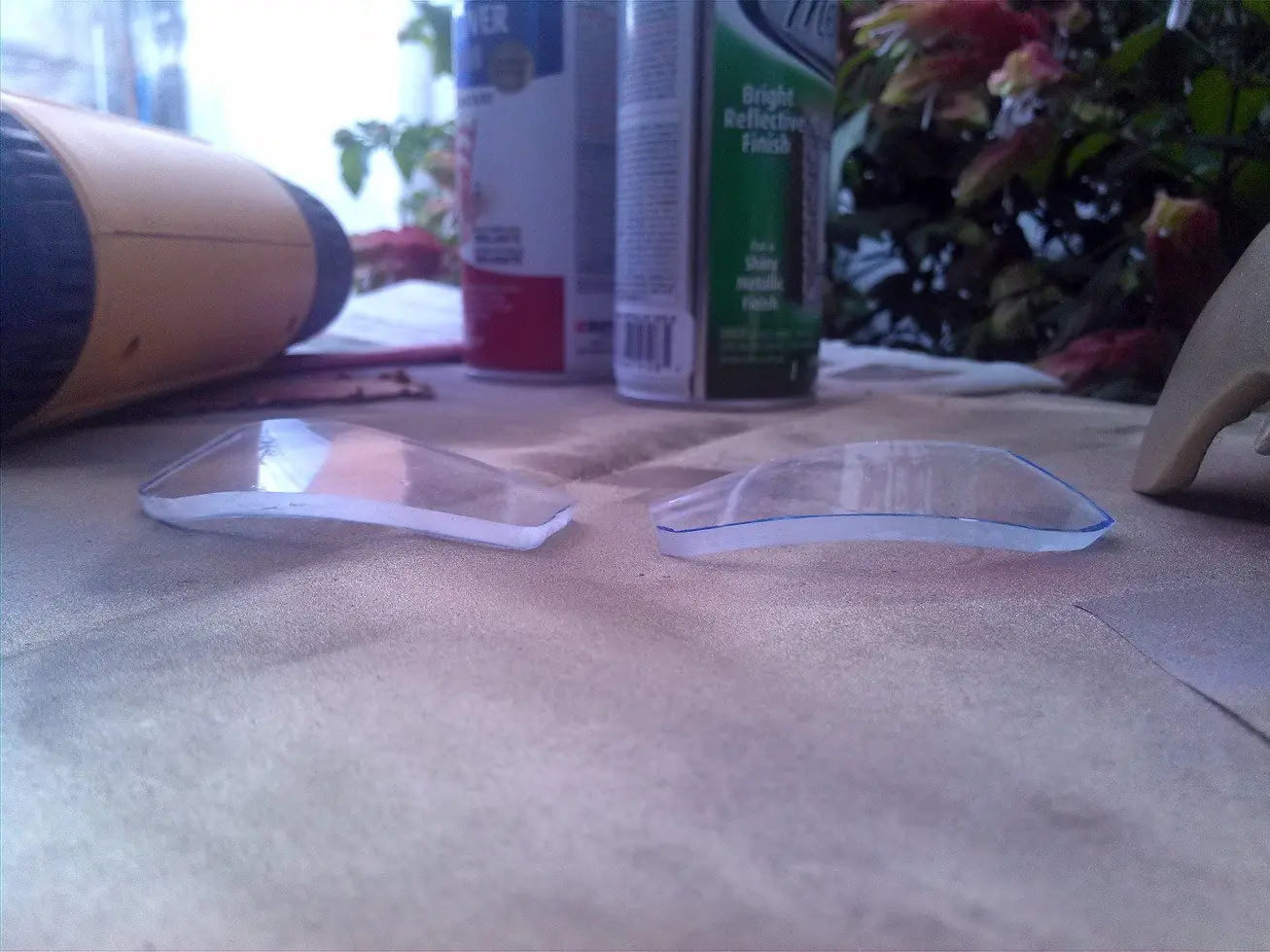

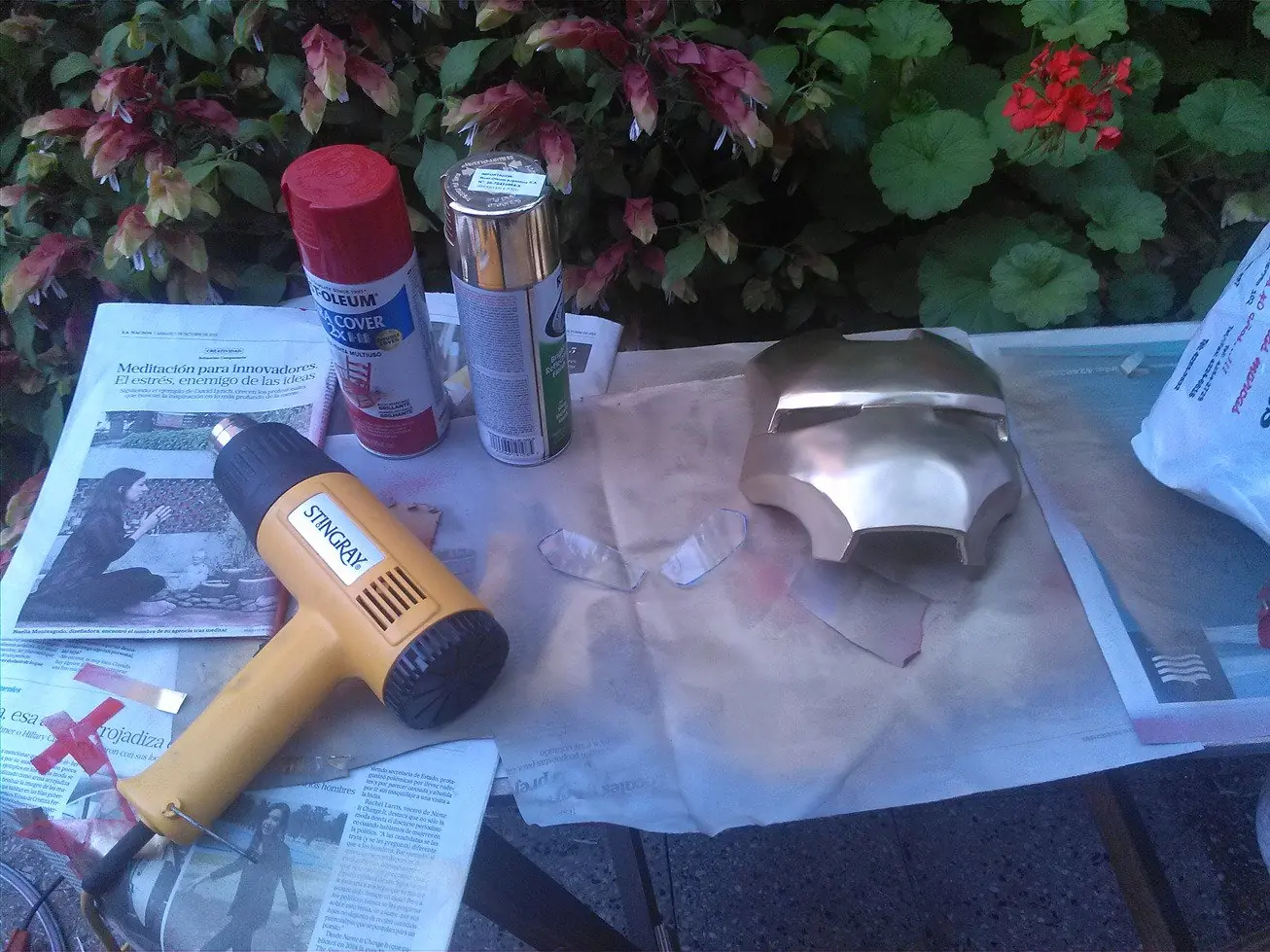

Se pinta la barbilla y se doblan los acrilicos para los ojos.

____________________________________________________________________________

____________________________________________________________________________

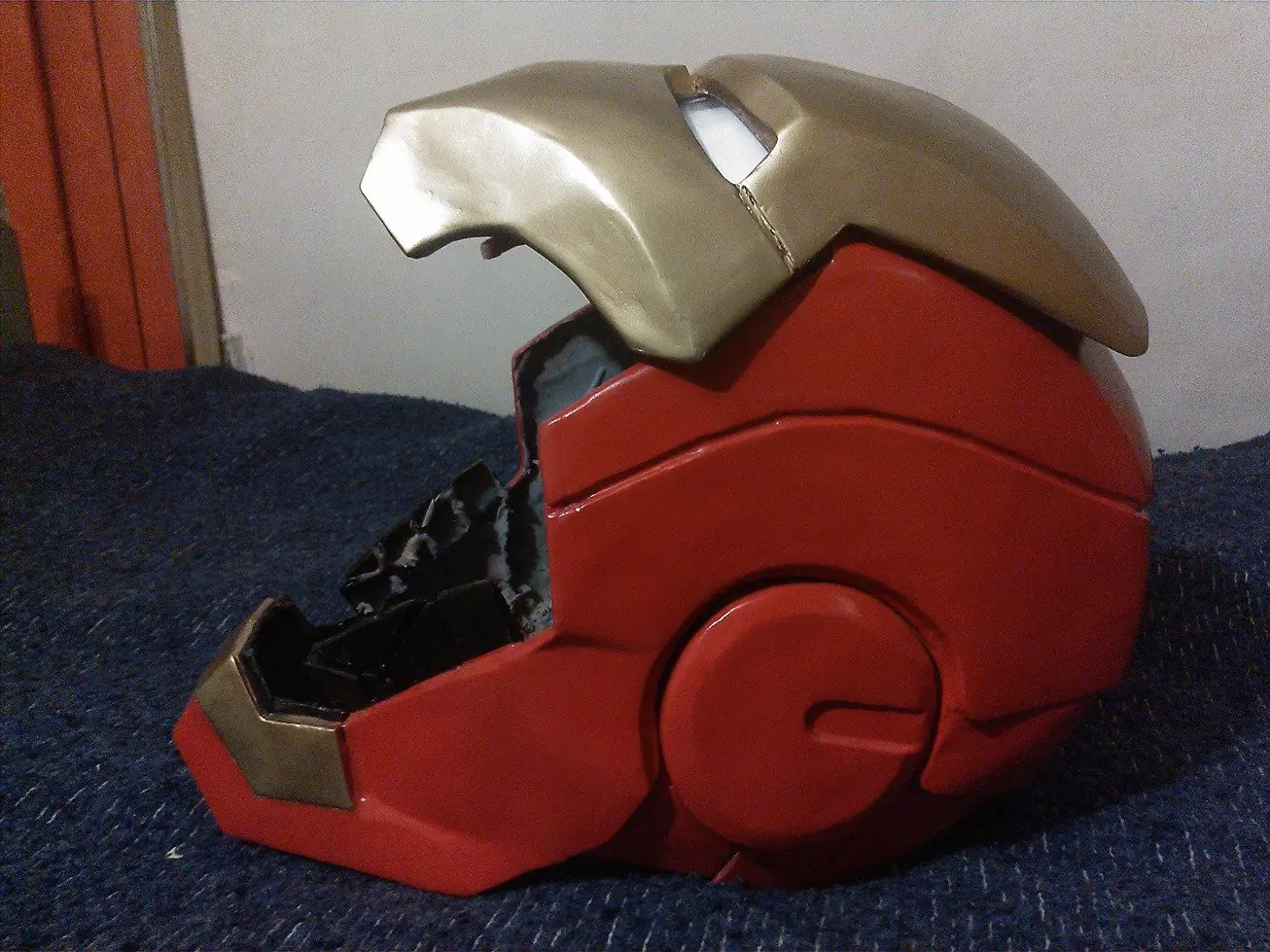

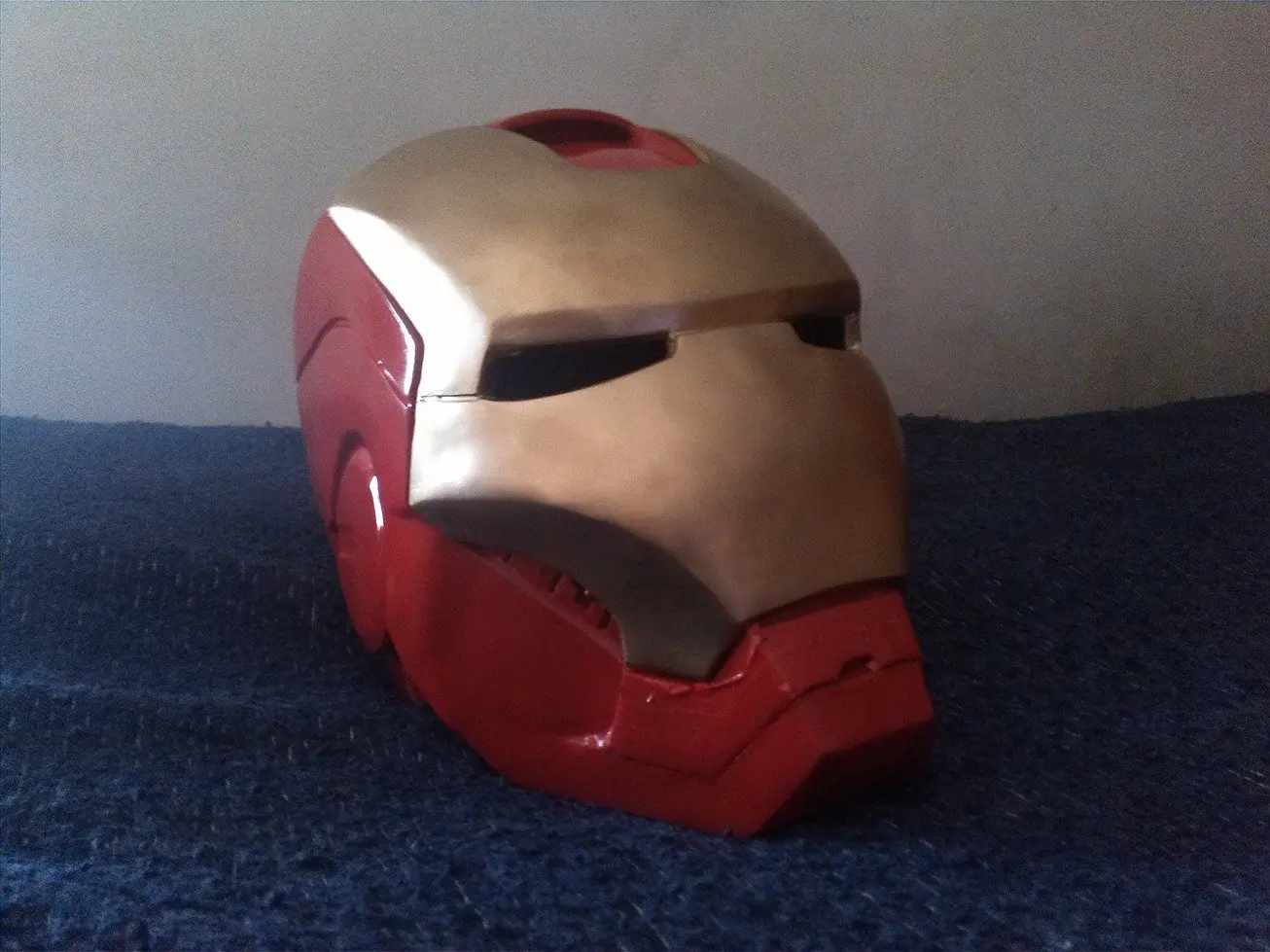

Tercer día de pintura

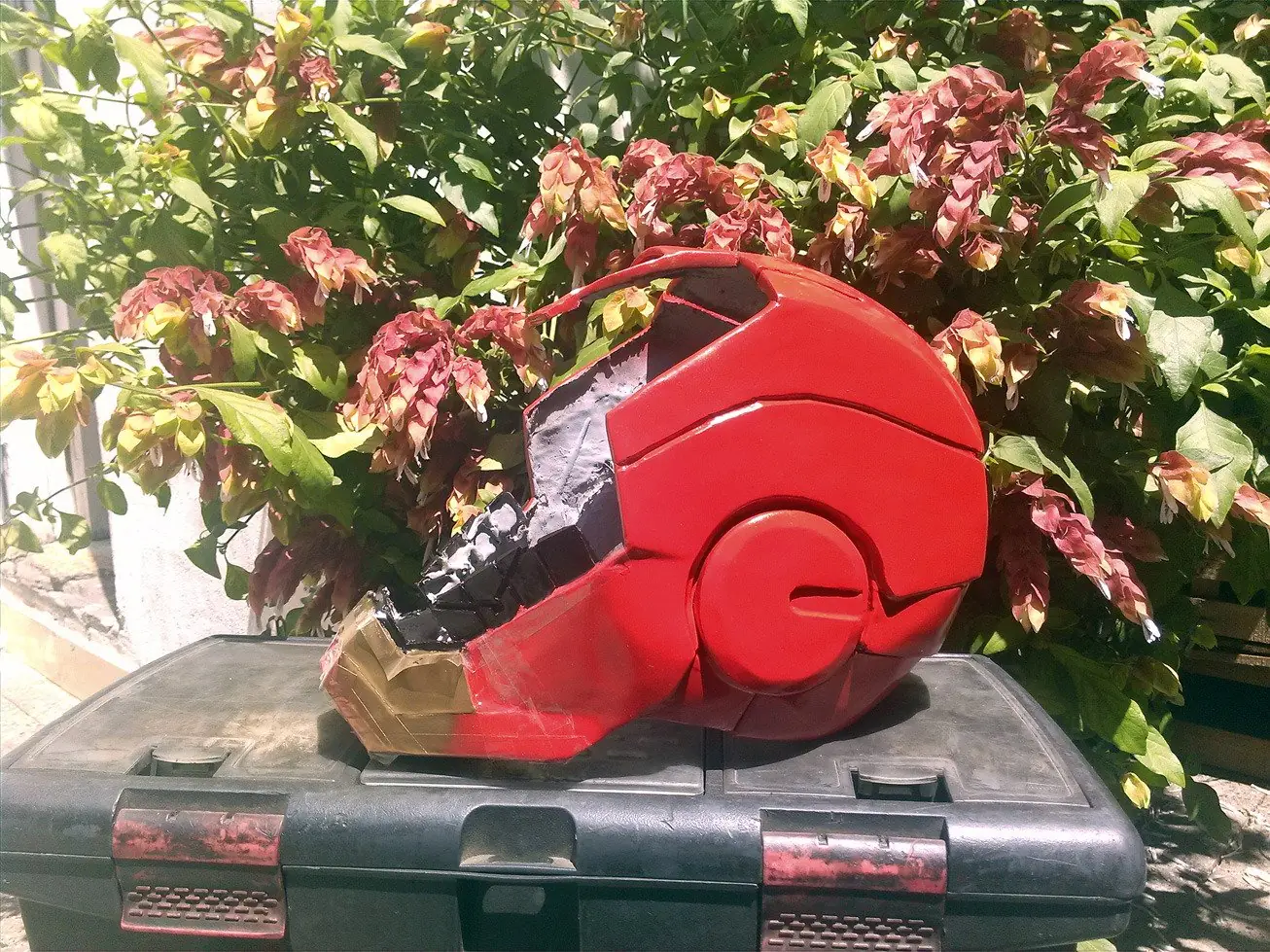

Pintando de negro los "dientes".

____________________________________________________________________________

_______________________________________________________________________________________

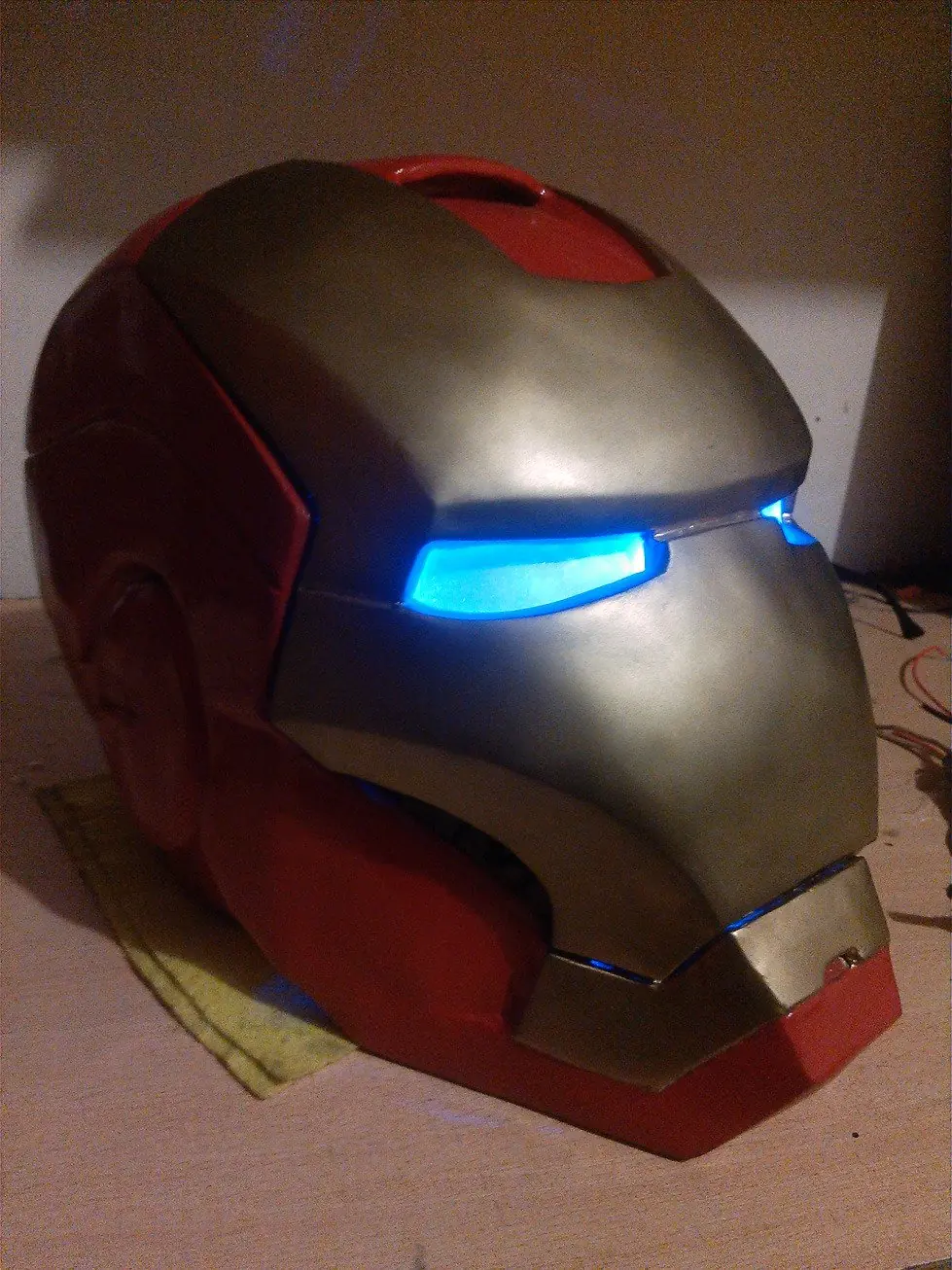

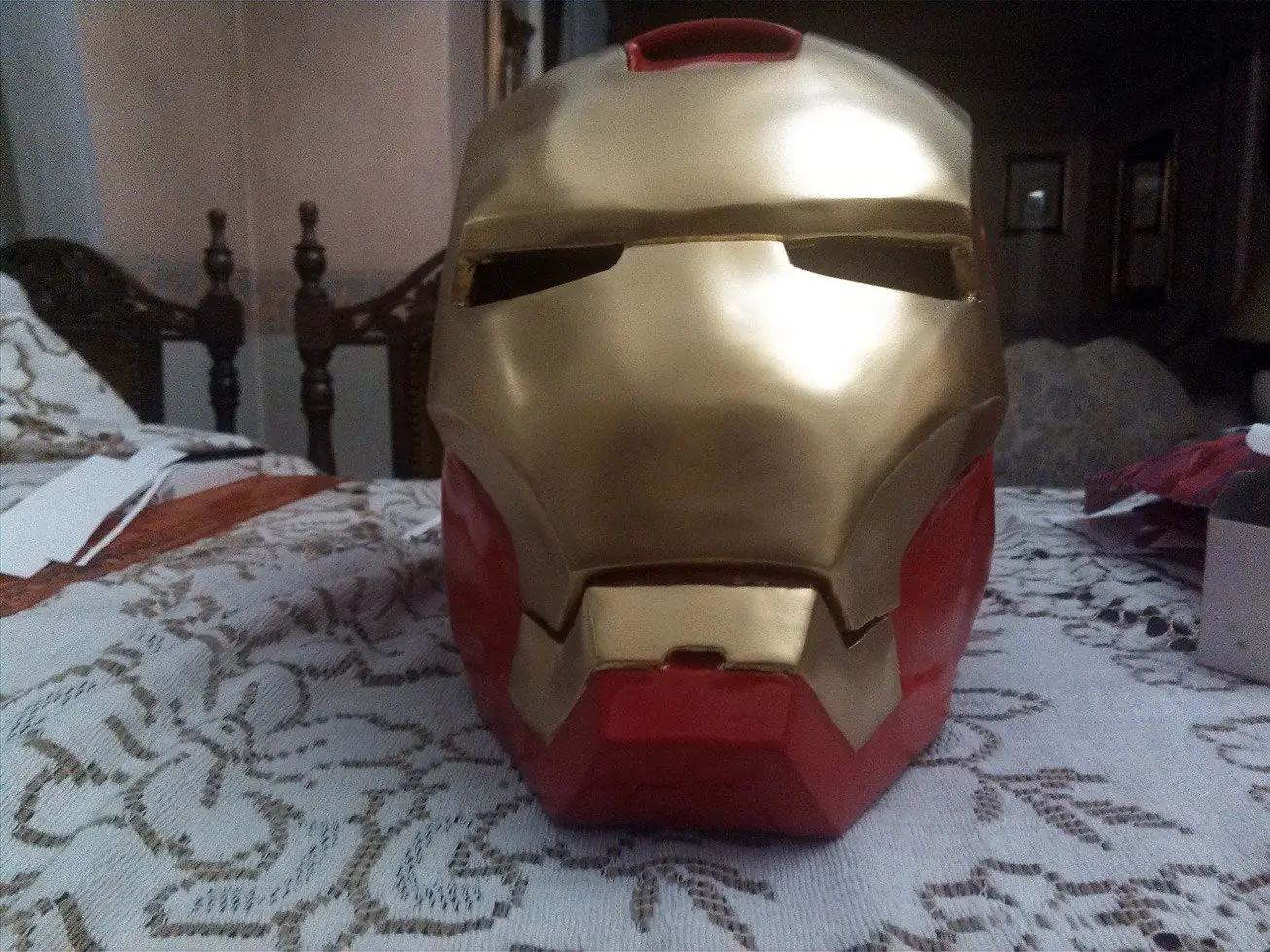

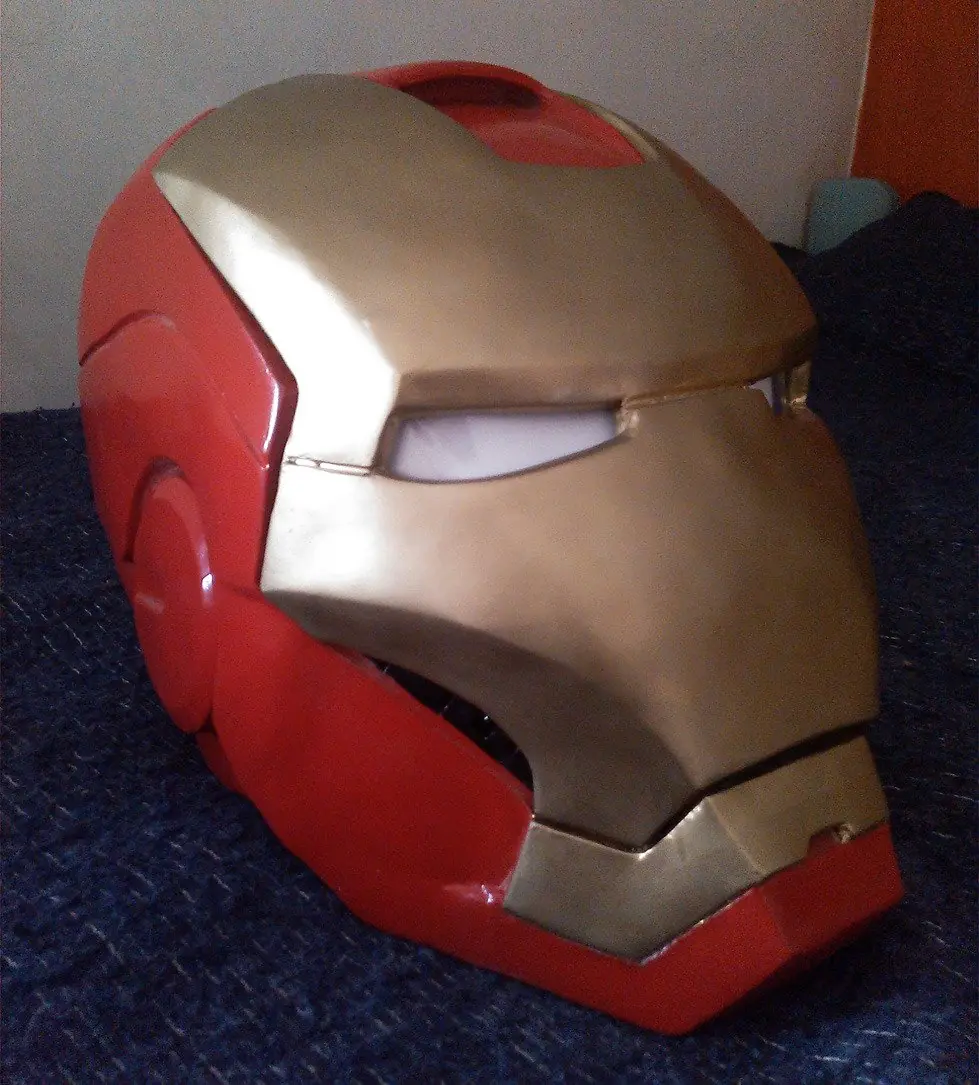

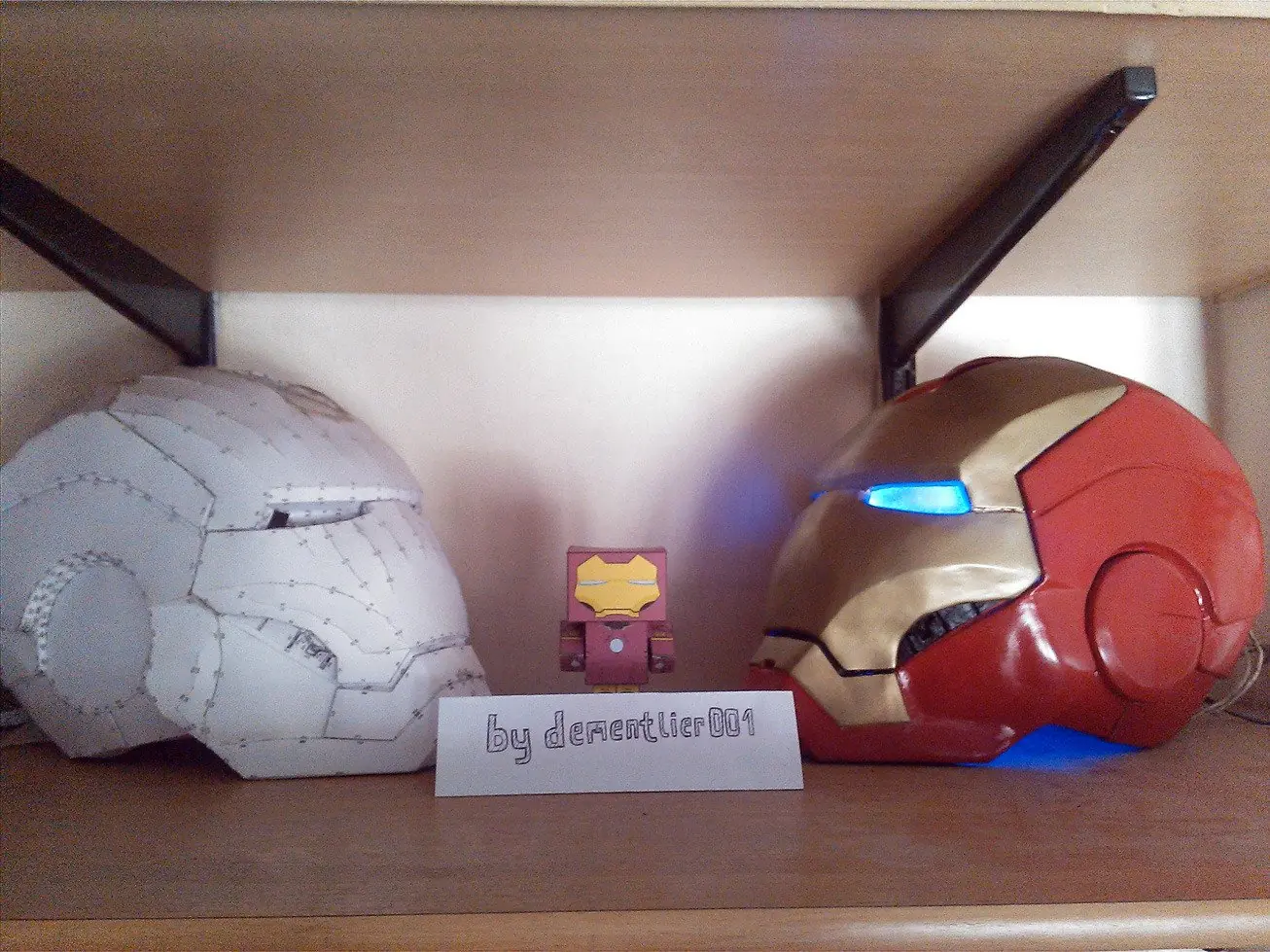

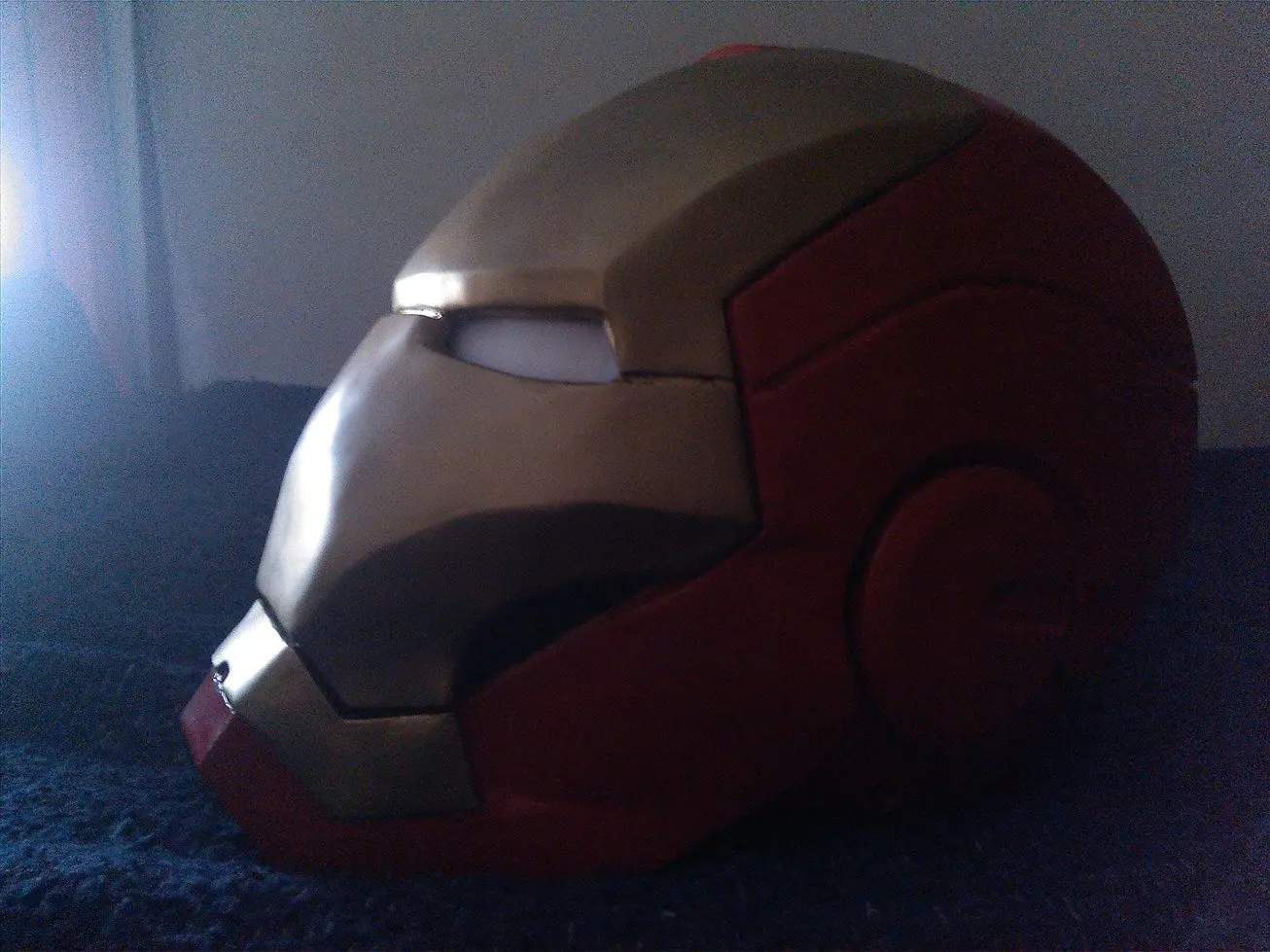

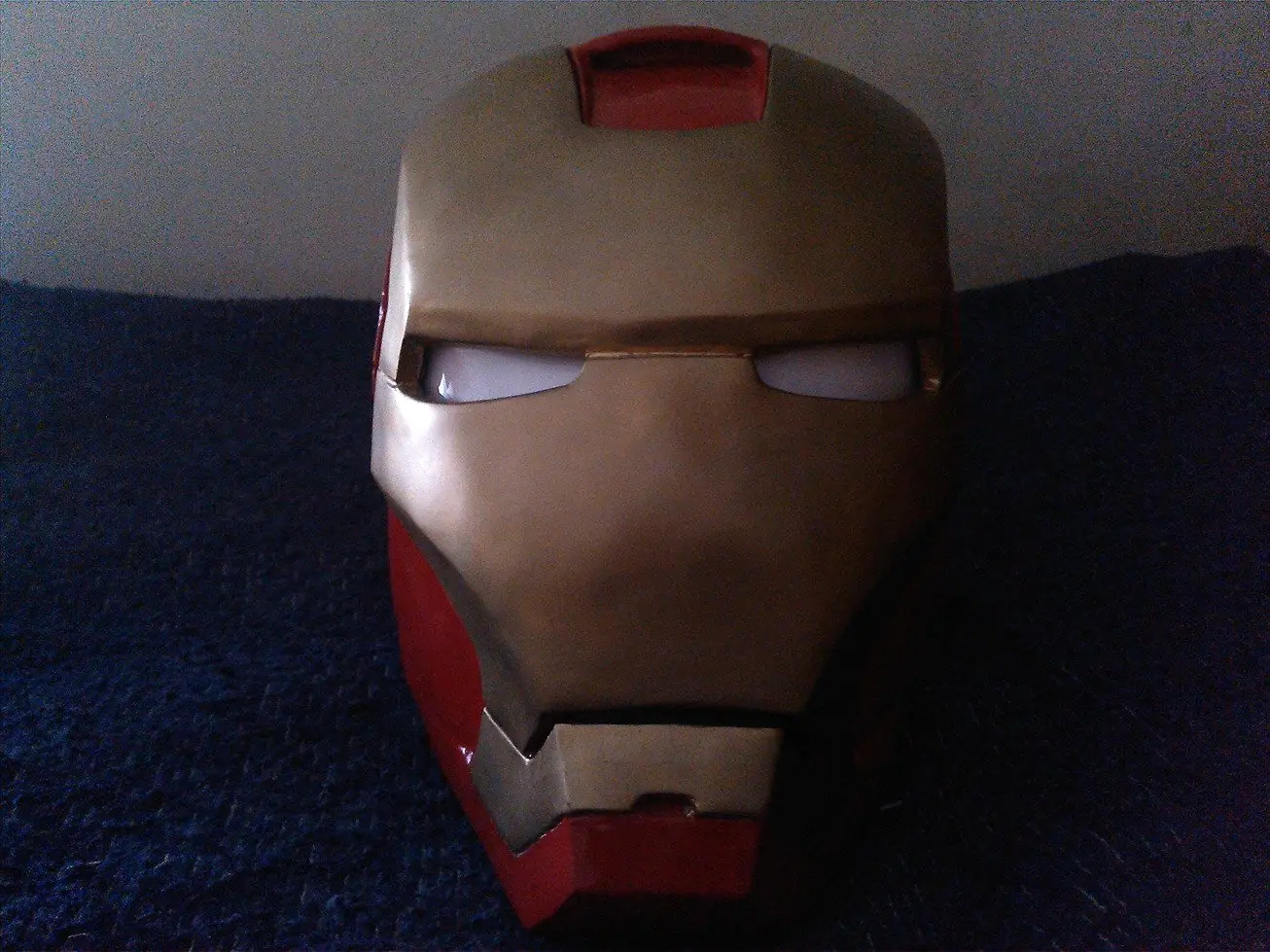

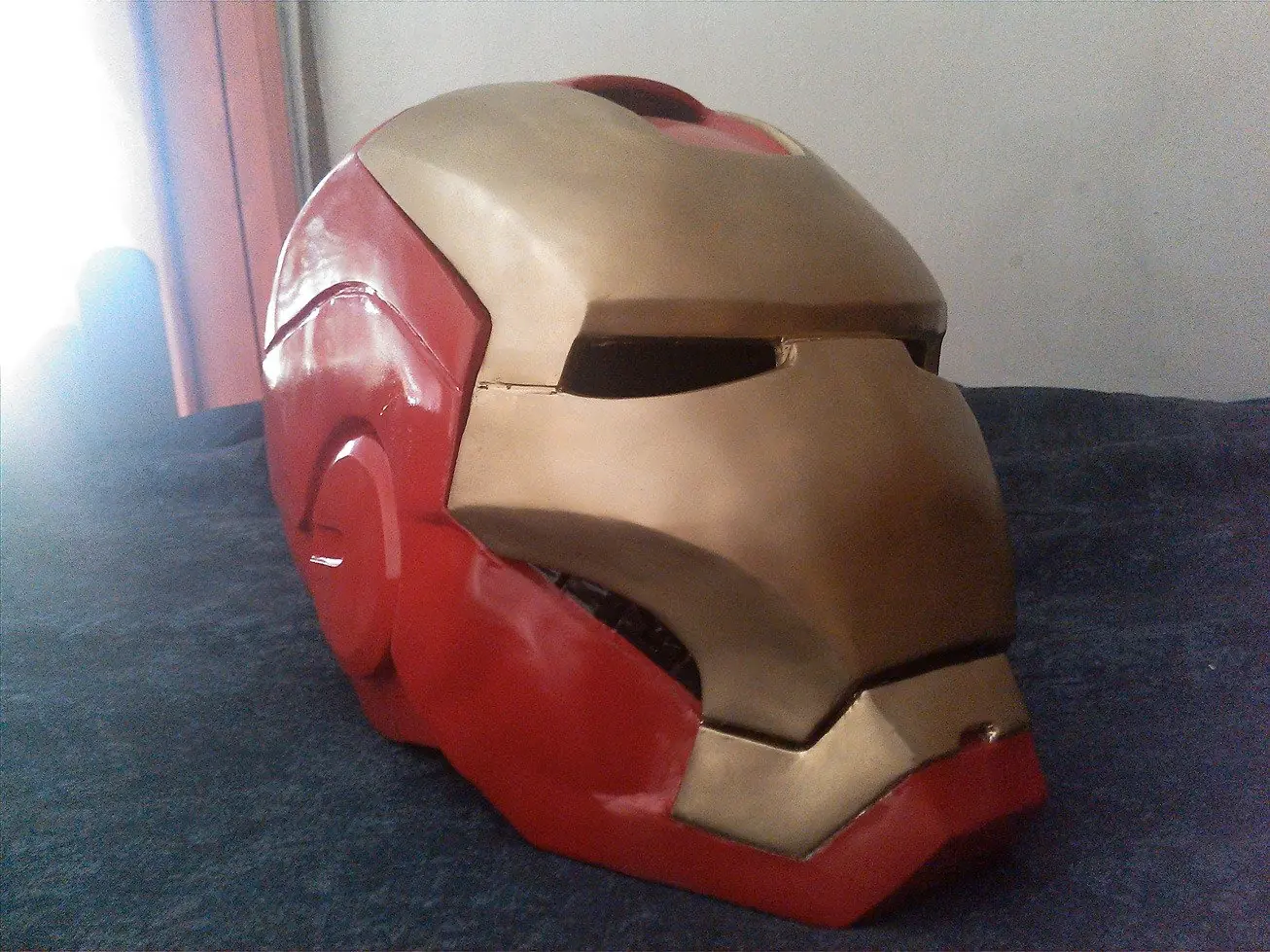

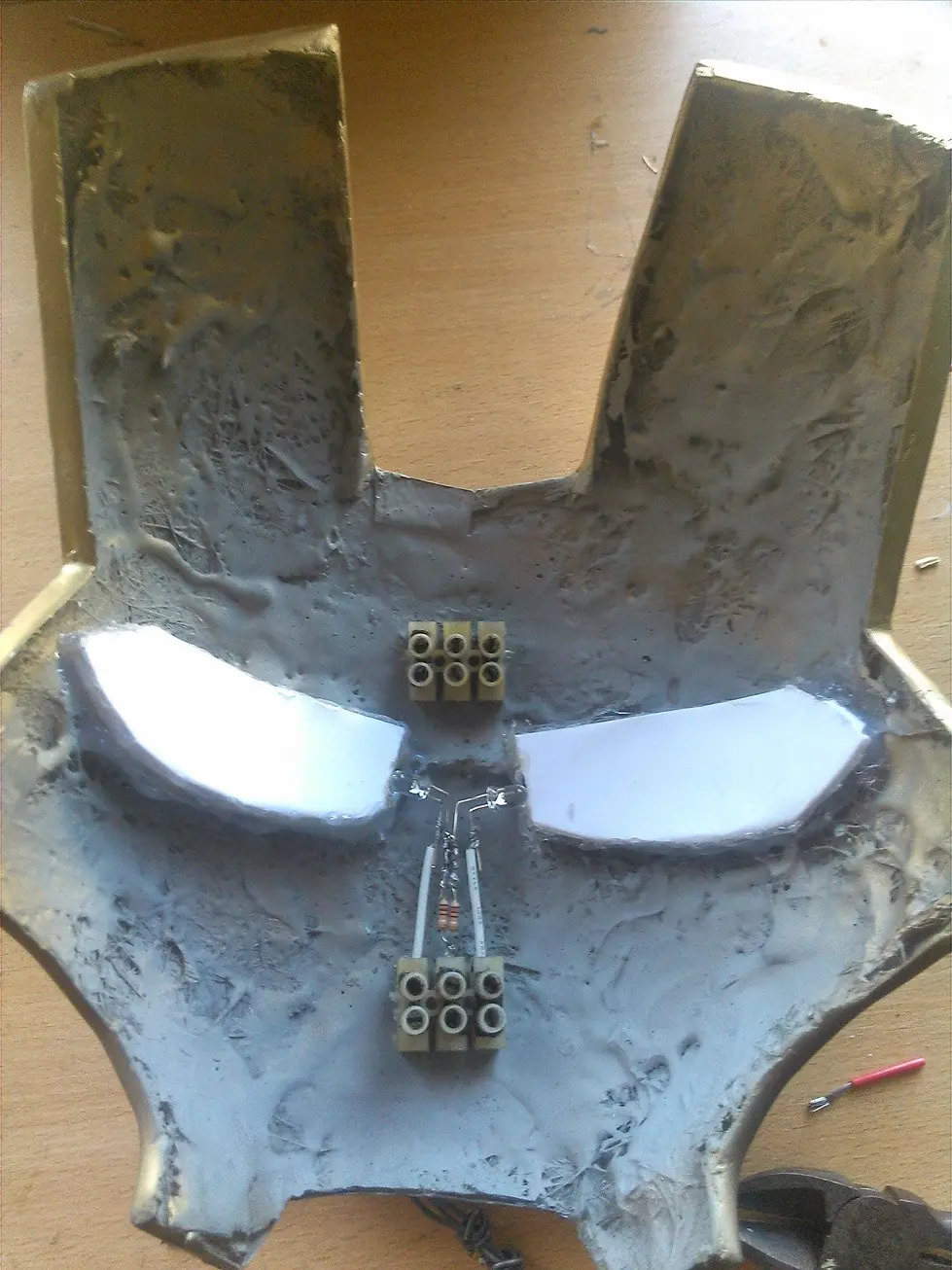

Agregamos los acrilicos
Decidí que no iba a usarlo asi que les puse un fondo blanco a los acrilicos para exhibirlo.
