Hola amig@s de T!, Hoy les dejo algunos inventos ingeniosos que podes hacer vos mismo Espero que les guste.
Sensor Bar Para Nintendo Wii
Cuando la encendemos se pueden observar 10 leds infrarrojos, 5 a cada lado, los cuales solo permanecen encendidos.
De estos 10 Leds solo se necesitan 2, uno a cada lado para que el cursor encaje en la pantalla y para saber en que posición está la barra, arriba o abajo del televisor.
Aquí podemos observar parte de los materiales necesarios.
Comenzaremos por cortar el palito a una longitud de 24cm. Esa es la medida de una Barra Wii pero está claro que pueden hacerla más larga.
Usaremos 2 leds infrarrojos por lado. Para que queden parejos haré uso de una fácil herramienta que hice hace un par de tutoriales de manera que funcione como guía para que los Leds queden parejos.
El cartón que observan pueden observarlo con más detalle aca.
Solo deben fijarse que tanto el ánodo de cada led quede al mismo lado.

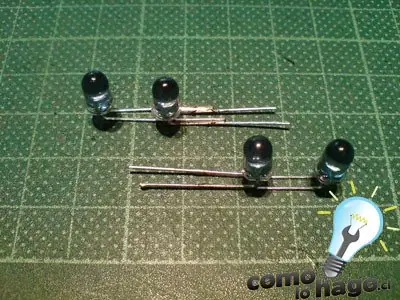

Una vez soldados el resultado es el siguiente.
Y la idea es poner ambos arreglos de Leds a cada lado del palito.
Se me ocurrió hacerle orificios al palito de manera que los leds quepan por ellos y queden firmes.
Para ello usé un taladro con una broca fina.
Acá se observa uno de los leds dentro del orificio.
Ambos Leds en sus orificios respectivos.
![Hacelo vos mismo [Inteligencia Colectiva]](https://storage.posteamelo.com/assets-adonis/assets/2011/05/30/3338746134_03385caa5a-rtLlyL2N-9O.webp)
Debemos instalar los cables en los arreglos de Leds. Recuerden de usar un cable para conectar los 4 ánodos de los Leds y otro cable para conectar los 4 cátodos de los Leds.
Luego el negativo de la batería debe ir conectada al cable de los Cátodos de los Leds mientras que el positivo de la batería debe ir cable de los Ánodos de los Leds.
Y finalmente los Leds en funcionamiento.
Esta Luz no la podrán observar a simple vista pero con cualquier cámara de fotos podrán notar el color morado al encender los Leds.
Lámpara USB V2.0 (para Notebook)
Implementos necesarios:
Para este Proyecto necesitaremos lo siguiente:
Un cable USB
Uno o más Led(s) de alta luminosidad (5 volts), de luz blanca.
Si usan más de 1 LED, Una tapa de un cuaderno anillado.
Un tubo flexible de poco diámetro. (Se parecen a esos tubos de las duchas telefono)
cables
Herramientas varias (Cautín, estaño, alicates, etc.)
Comenzando con el Tubo Flexible.
Exactamente cual deben comprar es una difícil decisión ya que debe ser un tubo que sea lo suficientemente flexible pero a su vez algo rígido cosa que se mantenga en la posición deseada. Yo tenía un trozo de este tubo en mi caja de herramientas pero pueden conseguir en ferreterías.
Ya había hecho una lámpara usando el conector USB. Si no recuerdan, pueden echarle un vistazo acá.
En esta ocasión usaremos los mismos principios pero haciendo una nueva lámpara. Como bien recuerdan los únicos dos cables que necesitábamos usar de nuestro cable USB eran el rojo y el negro. Como he hecho más de algún tutorial en el cual usamos el cable USB, es que hice un conector especial desde el cable rojo y negro para poder usarlo en los distintos proyectos, tal como se ve en la fotografía de arriba. Continuemos.
Primero tomamos la tapa de nuestro cuaderno.
Cortamos unos cuatro orificios y lo dejamos a un lado por mientras.
Tomamos dos cables y los pasamos por dentro del tubo flexible.
Como pueden ver, en uno de los extremos tiene ya puesto un conector especial. Este conector lo he puesto ya que, como indiqué anteriormente, el cable USB lo uso en distintos objetos.
![Hacelo vos mismo [Inteligencia Colectiva]](https://storage.posteamelo.com/assets-adonis/assets/2016/02/05/2816567010_a60134c4cd-9g0x7_ze7bX.webp)
En el caso que lo hagan de cero, debiesen conectar uno de estos cables al cable rojo del conector USB mientras que el otro lo conectan al cable negro del conector USB.
Aquí pueden observar un pequeño dibujo que hice para poder saber donde conectar los cables en las patitas del diodo LED.
Notarán que donde está la pata más corta del diodo LED tiene una parte plana que notarán al pasar sus dedos. Es en esta patita (la corta) donde deben conectar el terminal negativo, osea el cable NEGRO del cable del conector USB, mientras que la patita más larga es el terminal positivo por lo que deben conectar el cable ROJO del cable del conector USB.
Debo explicar que el arreglo de LEDS que les mostraré a continuación ya lo había hecho antes, por lo que les enseñaré a hacer uno haciendo uso de LEDS común y corrientes (en este caso LEDS amarillos) pero que no presentan diferencia alguna a la hora de conectarlos.
Haciendo uso del trozo de cuaderno que recortamos antes, lo usaré como arreglo para poner los diodos LED. la idea es que todas las patas cortas queden hacia un lado y las largas hacia el otro. OJO con eso!!

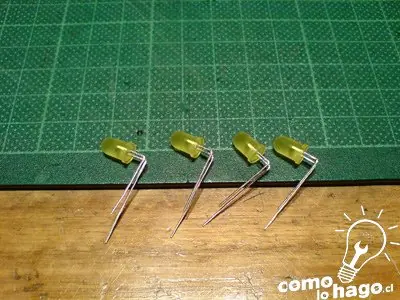

Ahora, tomamos los diodos LED y con la ayuda de un alicate doblamos las patitas en 90° como se muestra en la fotografía.
Volvemos a introducirlas en el trozo de cuaderno y nos fijamos que las patitas se toquen unas con otras para soldarlas. Nuevamente OJO con que las patitas cortas estén en un lado (en mi caso a la derecha), mientras que las largas estén al otro lado (lado izquierdo)
Aquí se ven las patitas ya soldadas.
En mi caso el negativo está representado por el cable negro por lo que conectaremos la pata más corta del arreglo de LEDS a este cable. La pata más larga la conectaré al cable blanco que en mi caso representa el positivo.
Probando el arreglo con los diodos amarillos y conectando el cable al puerto USB del PC observamos que enciende.
Cambiaré este arreglo de diodos amarillos por el arreglo de diodos de Alta Luminosidad que había hecho con anterioridad.
Ahora solo falta probarlo en la obscuridad y en un Notebook (es la idea).
Crea tu “Pulso firme”
Implementos necesarios:
Para este Proyecto necesitaremos lo siguiente:
2 diodos Led (Color a gusto)
Un trozo de madera de 15×15 cm.
Cables
Una varilla (de madera u otro material)
2 Pilas AA
Herramientas varias (Alicates, Tip-Top, Taladro, etc.)
Procedimiento
En primer lugar tomamos el trozo de madera y lo cortamos por la diagonal para tener dos triangulos.

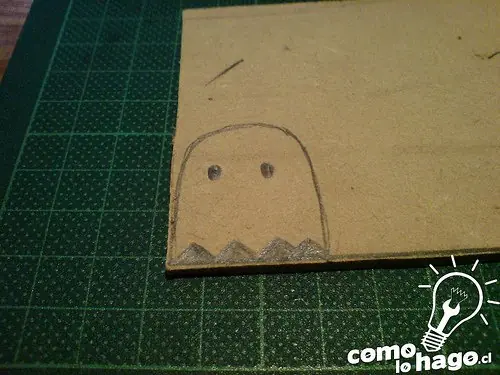

En uno de los triángulos hacemos una figura que nos agrade. A mi particularmente se me ocurrió dibujar un fantasma recordando el juego Pacman.
Tomamos un taladro y con mucho cuidado hacemos dos orificios del tamaño de los diodos Led.

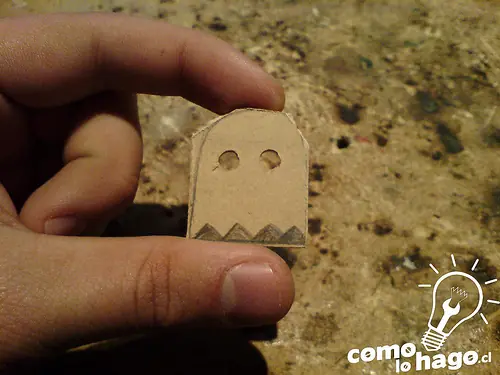

También aprovechamos de cortar la silueta de la figura.
Como pueden observar lo corte de manera dispareja pero con una lija repaso la figura para darle la forma deseada
![Hacelo vos mismo [Inteligencia Colectiva]](https://storage.posteamelo.com/assets-adonis/assets/2014/08/23/74D4AFD68.jpg-czJjf_OgN60.webp)

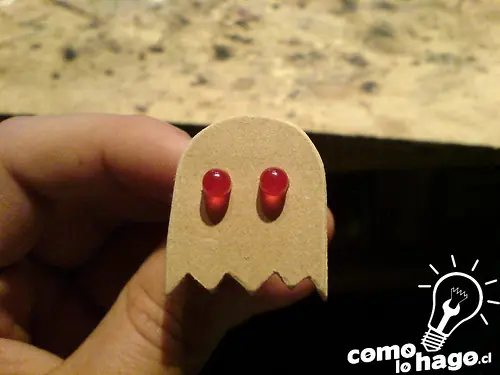

Una vez listo eso ponemos los diodos Led y vemos como quedaría nuestra figura.
Como detrás de nuestra figura tenemos dos Leds, lo que haremos es juntar de cada Led, sus patas mas cortas y sus patas mas largas, respectivamente.

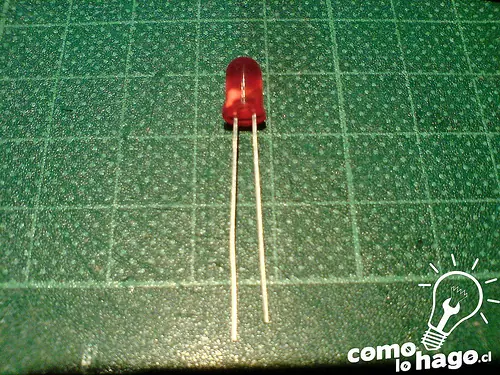

En la siguiente foto se observa la pequeña diferencia en el largo de las patas del diodo Led. Incluso si tocan el diodo en el costado de la pata más corta, notarán que tiene una parte lisa.
Ahora nos toca hacer la varita que nos servirá para probar nuestro pulso.

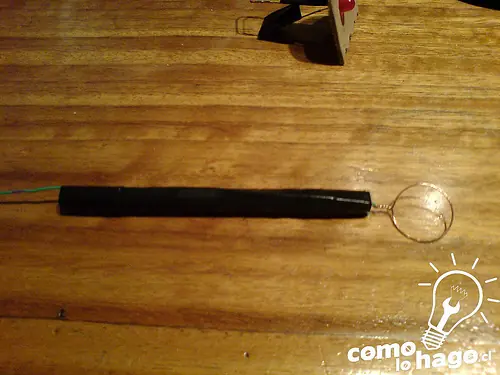

Para ello tomamos un cable, pelamos un extremo y hacemos una argolla, tal como se muestra en la siguiente foto.
Luego adherimos el cable a una varilla y para fijarlo a ella, hice uso de huincha aisladora, pero puede ser cualquier tipo de cinta adhesiva que le dé firmeza.
Tomamos uno de los triángulos de madera y lo usaremos de base para montar nuestro proyecto.

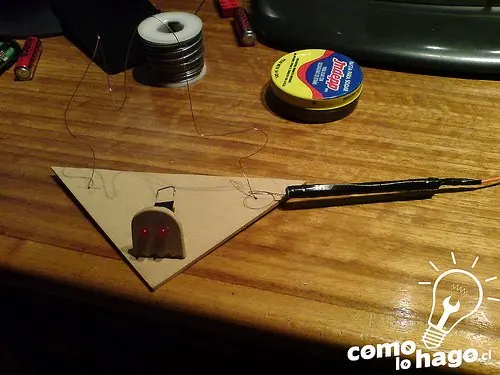

A cada costado hacemos dos orificios y tomamos un cable semi rígido y bastante largo y lo pasamos por los orificios. Como pueden observar al cable le he dado una forma aleatoria pero Ojo!!! El cable grande pasa por entremedio de la argolla de la varilla.
Por último viene el cableado.
En primer lugar hago reseña a como conectar dos baterías en serie.
Para ello tomamos una batería y ponemos su terminal positivo pegado al terminal negativo de la otra batería. Podemos unirlas con cinta adhesiva para que no se muevan.
Del terminal negativo de las dos baterías puestas en serie conectamos un cable que se unirá al cable largo que esta completamente pelado.
Ahora debemos ver como será la conección de tanto el cable que viene del terminal positivo de nuestras baterías, como del cable que viene de la varilla con la argolla.
Haciendo puente entre la argolla de la varilla y el cable completamente pelado, probamos en que terminal de los diodos (que previamente juntamos) debemos conectar los cables para que los diodos Led se encienda.

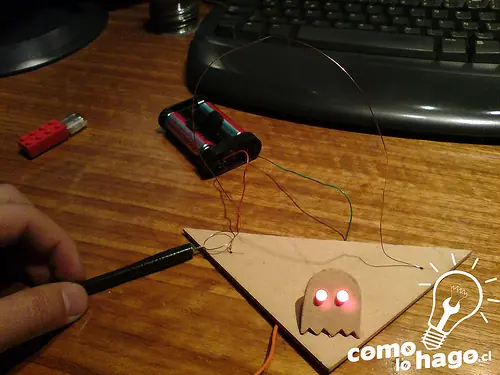

Una vez hecho eso, le damos las últimas terminaciones y listo, a probar y disfrutar!!
Para este Proyecto necesitaremos lo siguiente:
2 diodos Led (Color a gusto)
Un trozo de madera de 15×15 cm.
Cables
Una varilla (de madera u otro material)
2 Pilas AA
Herramientas varias (Alicates, Tip-Top, Taladro, etc.)
Procedimiento
En primer lugar tomamos el trozo de madera y lo cortamos por la diagonal para tener dos triangulos.
En uno de los triángulos hacemos una figura que nos agrade. A mi particularmente se me ocurrió dibujar un fantasma recordando el juego Pacman.
Tomamos un taladro y con mucho cuidado hacemos dos orificios del tamaño de los diodos Led.
También aprovechamos de cortar la silueta de la figura.
Como pueden observar lo corte de manera dispareja pero con una lija repaso la figura para darle la forma deseada
Una vez listo eso ponemos los diodos Led y vemos como quedaría nuestra figura.
Como detrás de nuestra figura tenemos dos Leds, lo que haremos es juntar de cada Led, sus patas mas cortas y sus patas mas largas, respectivamente.
En la siguiente foto se observa la pequeña diferencia en el largo de las patas del diodo Led. Incluso si tocan el diodo en el costado de la pata más corta, notarán que tiene una parte lisa.
Ahora nos toca hacer la varita que nos servirá para probar nuestro pulso.
Para ello tomamos un cable, pelamos un extremo y hacemos una argolla, tal como se muestra en la siguiente foto.
Luego adherimos el cable a una varilla y para fijarlo a ella, hice uso de huincha aisladora, pero puede ser cualquier tipo de cinta adhesiva que le dé firmeza.
Tomamos uno de los triángulos de madera y lo usaremos de base para montar nuestro proyecto.
A cada costado hacemos dos orificios y tomamos un cable semi rígido y bastante largo y lo pasamos por los orificios. Como pueden observar al cable le he dado una forma aleatoria pero Ojo!!! El cable grande pasa por entremedio de la argolla de la varilla.
Por último viene el cableado.
En primer lugar hago reseña a como conectar dos baterías en serie.
Para ello tomamos una batería y ponemos su terminal positivo pegado al terminal negativo de la otra batería. Podemos unirlas con cinta adhesiva para que no se muevan.
Del terminal negativo de las dos baterías puestas en serie conectamos un cable que se unirá al cable largo que esta completamente pelado.
Ahora debemos ver como será la conección de tanto el cable que viene del terminal positivo de nuestras baterías, como del cable que viene de la varilla con la argolla.
Haciendo puente entre la argolla de la varilla y el cable completamente pelado, probamos en que terminal de los diodos (que previamente juntamos) debemos conectar los cables para que los diodos Led se encienda.
Una vez hecho eso, le damos las últimas terminaciones y listo, a probar y disfrutar!!
Hacer funcionar un control remoto con una pila
1. ¿Qué necesitamos?
Una pila (AA o AAA dependiendo el control remoto)
Un clip o pedazo de metal conductor
2. ¿Cómo lo hago?
1. Para poder activar este pequeño truco solo basta completando el circuito reemplazando la pila común por el pedazo de metal conductor. Esta vez usaré estaño ya que es bien manejable para doblarlo y no encontré ningún clip por aquí cerca.

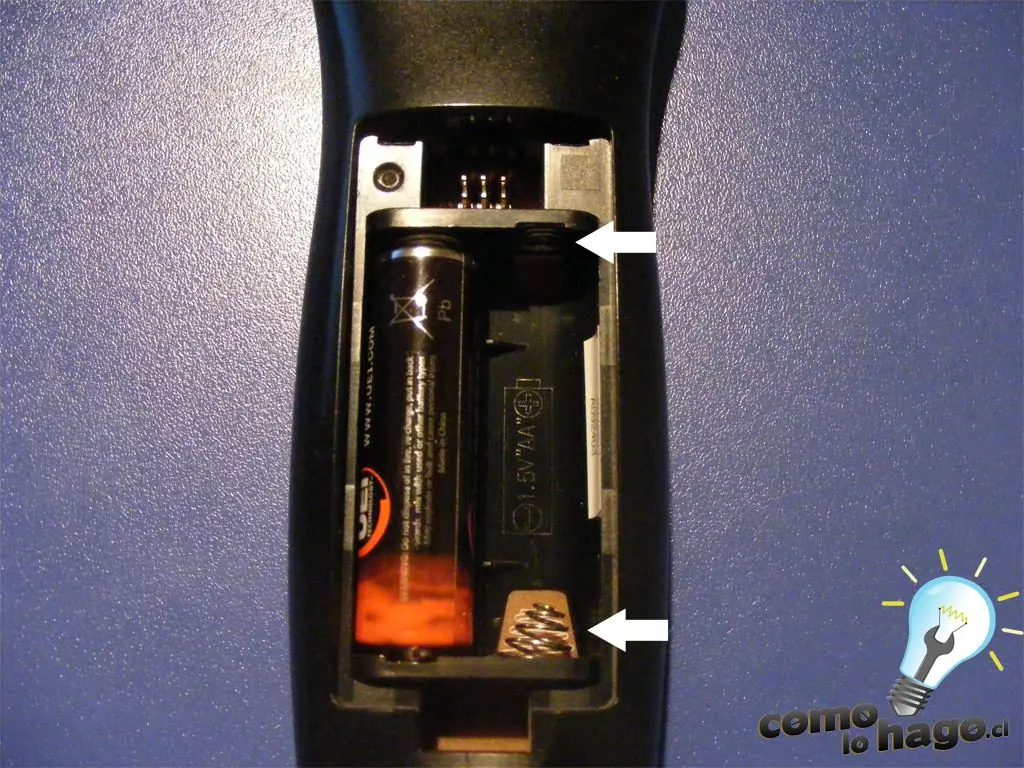

Como indican las Flechas Blancas el pedazo de metal conductor tiene que ser del largo de la pila que reemplazaremos y este tiene que tocar ambas paredes (Superior e inferior)
![Hacelo vos mismo [Inteligencia Colectiva]](https://storage.posteamelo.com/assets-adonis/assets/2014/08/23/CD5D5CA30.jpg-MMRZ0Y9bZWh.webp)
2. Como podemos observar en la siguiente foto las Flechas Blancas indican como tenemos que doblar un extremo de nuestro pedazo de metal conductor. Debemos engancharlo en ese espiral y el otro extremo de nuestro conductor debe estar tocando en la pared superior.
Con esta foto observamos como el otro extremo de nuestro conductor está tocando la parte superior (Donde debería ir el lado (+) de la pila que hemos reemplazado)
Bueno amigos eso es todo por ahora espero que a algunos les sea de utilidad me despido hasta el próximo Post no olvides comentar
