Les presentamos el Gigabyte A75M-UD2H, un motherboard con socket FM1 y chipset AMD A75 con soporte para los APU de escritorio AMD "Llano". El A75M-UD2H pertenece a la nueva serie de motherboards bautizada "Gigabyte Super 4", que incluyen tecnologías como DualBIOS™ con soporte 3TB+ HDD, 1 fusible por puerto USB, condensadores sólidos japoneses, MOSFET de Baja RDS(on), calidad de audio HD de 108dB y 3x USB Power Boost + On/Off Charge.
´
Características
Supports Socket FM1 of 32nm AMD A-series/E2-series processors
AMD Radeon HD 65xx/64xx/63xx graphics (DX11) integrated with the processor
2 PCI-E 2.0 interfaces with AMD Dual Graphics technology support
GIGABYTE 3x USB Power with On/Off Charge USB ports
Supports 4 USB 3.0 interfaces with superfast transfer rates of up to 5Gbps
Integrated Display Port, HDMI, Dual-link DVI, D-sub outputs for high resolution up to 2560x1600 Full HD playback
Supports Dolby Home Theater audio
Hi-def 108dB Signal-to-noise ratio Blu-ray DVD audio playback
Ultra Durable 3 Classic Technology with copper cooled quality
Patented DualBIOS with Hybrid EFI technology for 3TB HDD support
El Motherboard
El formato elegido por Gigabyte para su A75M-UD2H es el Micro ATX (mATX), un clásico cuando se trata de placas base de gama baja. Los colores son los mismos que utiliza siempre Gigabyte para motherboards de esta categoría, es decir, PCB azul con las partes de plastico en celeste y blanco.
El A75M-UD2H gira en torno al chipset AMD A75, que es el encargado de controlar los 4 USB 3.0 (2 en el backpanel y 2 en panel frontal) y los 5 puertos Sata 6Gbps con los que cuenta el motherboard, dato curioso porque, el AMD A75 es capaz de manejar hasta 6 de estos puertos.
En la primera imagen vemos el nuevo socket FM1, que como ya sabemos, dispone de 905 pines. Soporta hasta 64GB DDR3 en Dual Channel a velocidades de 1066/1333/1600/1866 y 2400 Mhz. Como curiosidad, dispone de un puerto paralelo o LTP de los que usan las antiguas impresoras matriz de punto.

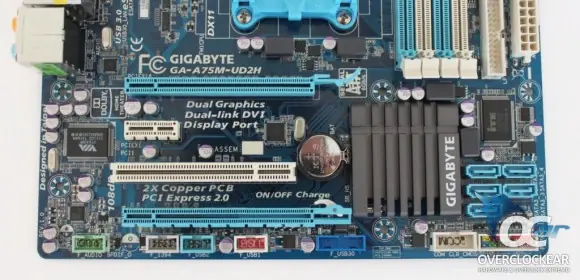

En la mitad inferior del A75M-UD2H, encontramos 2 PCIe x 16, el primero esta controlado por el procesador (funciona siempre a x16), mientras que el segundo, esta controlado por el chipset (funciona siempre a x4), 1 puerto PCIe x1 y 1 puerto PCI estándar. En la parte inferior, vemos los conectores frontales de Audio, USB 2.0, puerto COM, CD IN, el conector USB 3.0 On / Off Charge para cargar nuestros dispositivos Apple aunque el PC se encuentre apagado.
El A75M-UD2H utiliza MOSFETs de bajo RDS que reducen la pérdida de energía y disminuyen la temperatura en la zona del socket y dispone de un circuito de regulación de voltaje (VRM) organizado con un "diseño 4+1" . El AMD A75 esta refrigerado por un sobrio disipador color gris y junto a él están los 5 puertos Sata 6Gbps con los que cuenta el motherboard.
´
Características
Supports Socket FM1 of 32nm AMD A-series/E2-series processors
AMD Radeon HD 65xx/64xx/63xx graphics (DX11) integrated with the processor
2 PCI-E 2.0 interfaces with AMD Dual Graphics technology support
GIGABYTE 3x USB Power with On/Off Charge USB ports
Supports 4 USB 3.0 interfaces with superfast transfer rates of up to 5Gbps
Integrated Display Port, HDMI, Dual-link DVI, D-sub outputs for high resolution up to 2560x1600 Full HD playback
Supports Dolby Home Theater audio
Hi-def 108dB Signal-to-noise ratio Blu-ray DVD audio playback
Ultra Durable 3 Classic Technology with copper cooled quality
Patented DualBIOS with Hybrid EFI technology for 3TB HDD support
El Motherboard
El formato elegido por Gigabyte para su A75M-UD2H es el Micro ATX (mATX), un clásico cuando se trata de placas base de gama baja. Los colores son los mismos que utiliza siempre Gigabyte para motherboards de esta categoría, es decir, PCB azul con las partes de plastico en celeste y blanco.
El A75M-UD2H gira en torno al chipset AMD A75, que es el encargado de controlar los 4 USB 3.0 (2 en el backpanel y 2 en panel frontal) y los 5 puertos Sata 6Gbps con los que cuenta el motherboard, dato curioso porque, el AMD A75 es capaz de manejar hasta 6 de estos puertos.
En la primera imagen vemos el nuevo socket FM1, que como ya sabemos, dispone de 905 pines. Soporta hasta 64GB DDR3 en Dual Channel a velocidades de 1066/1333/1600/1866 y 2400 Mhz. Como curiosidad, dispone de un puerto paralelo o LTP de los que usan las antiguas impresoras matriz de punto.
En la mitad inferior del A75M-UD2H, encontramos 2 PCIe x 16, el primero esta controlado por el procesador (funciona siempre a x16), mientras que el segundo, esta controlado por el chipset (funciona siempre a x4), 1 puerto PCIe x1 y 1 puerto PCI estándar. En la parte inferior, vemos los conectores frontales de Audio, USB 2.0, puerto COM, CD IN, el conector USB 3.0 On / Off Charge para cargar nuestros dispositivos Apple aunque el PC se encuentre apagado.
El A75M-UD2H utiliza MOSFETs de bajo RDS que reducen la pérdida de energía y disminuyen la temperatura en la zona del socket y dispone de un circuito de regulación de voltaje (VRM) organizado con un "diseño 4+1" . El AMD A75 esta refrigerado por un sobrio disipador color gris y junto a él están los 5 puertos Sata 6Gbps con los que cuenta el motherboard.
