En este post explicare como agregarle una salida activa a un minicomponente a fin de poder extender el sonido a un segundo amplificador.
Tenia varios minicomponente en casa,que no son muy potentes que digamos,la única forma de aprovecharlos seria poniéndolos a sonar todos con una misma fuente pero me encontré con algunos problemas.
Primero;que no eran expansibles(no todos tenían una salida de audio para acoplar otro equipo),
Segundo;las funciones de audio eran diferentes entre si,por ser de diferentes marcas comerciales y terminan sonando de manera distinta.
Tercero los que si eran expansibles no enviaban los ajustes que realizaba internamente al segundo amplificador conectado.
Y cuarto y ultimo; las salidas de audio no eran ajustables y se quedaban limitadas en volumen con respecto a la sensibilidad de entrada del segundo amplificador(era demasiado bajitas como para que el segundo amplificador entregara todo su volumen y potencia)
Como ya explique esta es una solución que encontré pues al construirle una salida de audio activa a un minicomponente,este podrá conectarse a otros amplificadores enviando todos los ajustes de sonido que realizamos.

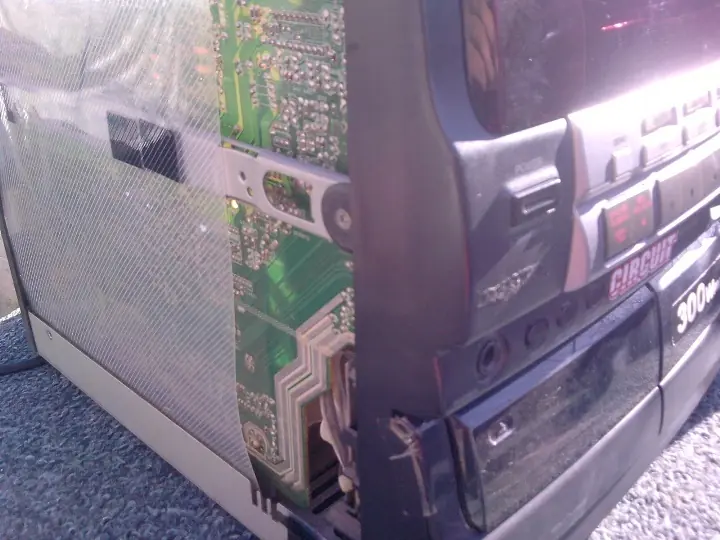

PRIMER PASO:debemos desmontar el minicomponente,si es necesario,para acceder a la ficha de conexión de auriculares.como ya sabemos esta salida sirve para extraer sonido del equipo silenciando los parlantes del mismo.
OBSERVACION: explico,el minicomponente envía a este puerto el audio.En algunos casos es preamplificado y de ahí a la potencia,en otros casos es audio ya amplificado pero con unas pequeñas resistencias (para bajarle el volumen y que no nos deje sordos al escuchar con auriculares) y de ahí a los parlantes.

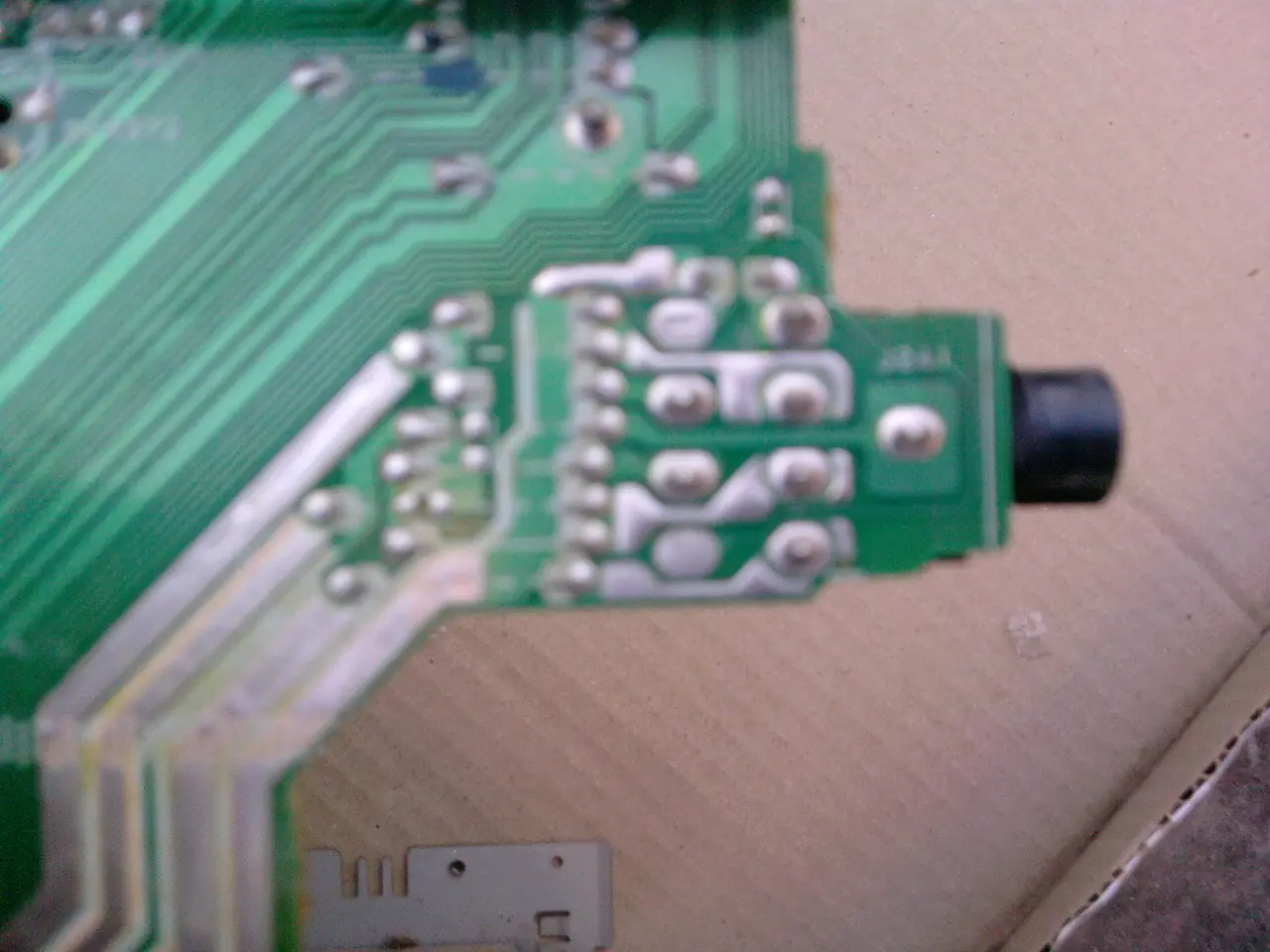

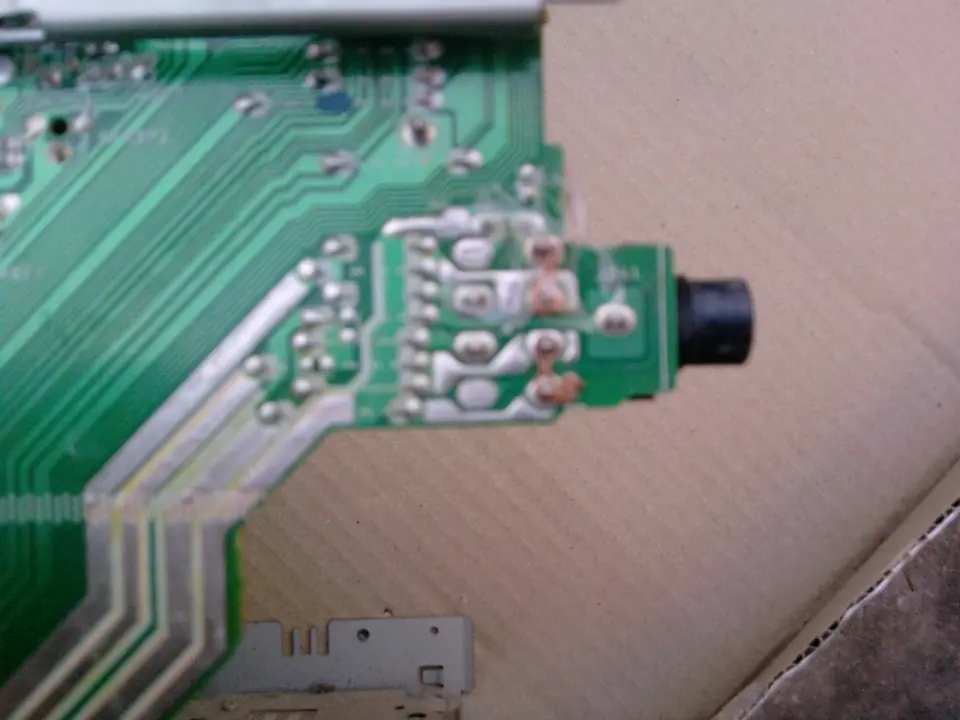

SEGUNDO PASO:se debe realizar unas pequeñas conexiones para imposibilitar que al conectar la ficha en el puerto el audio no se interrumpa.(ver foto adjunta)

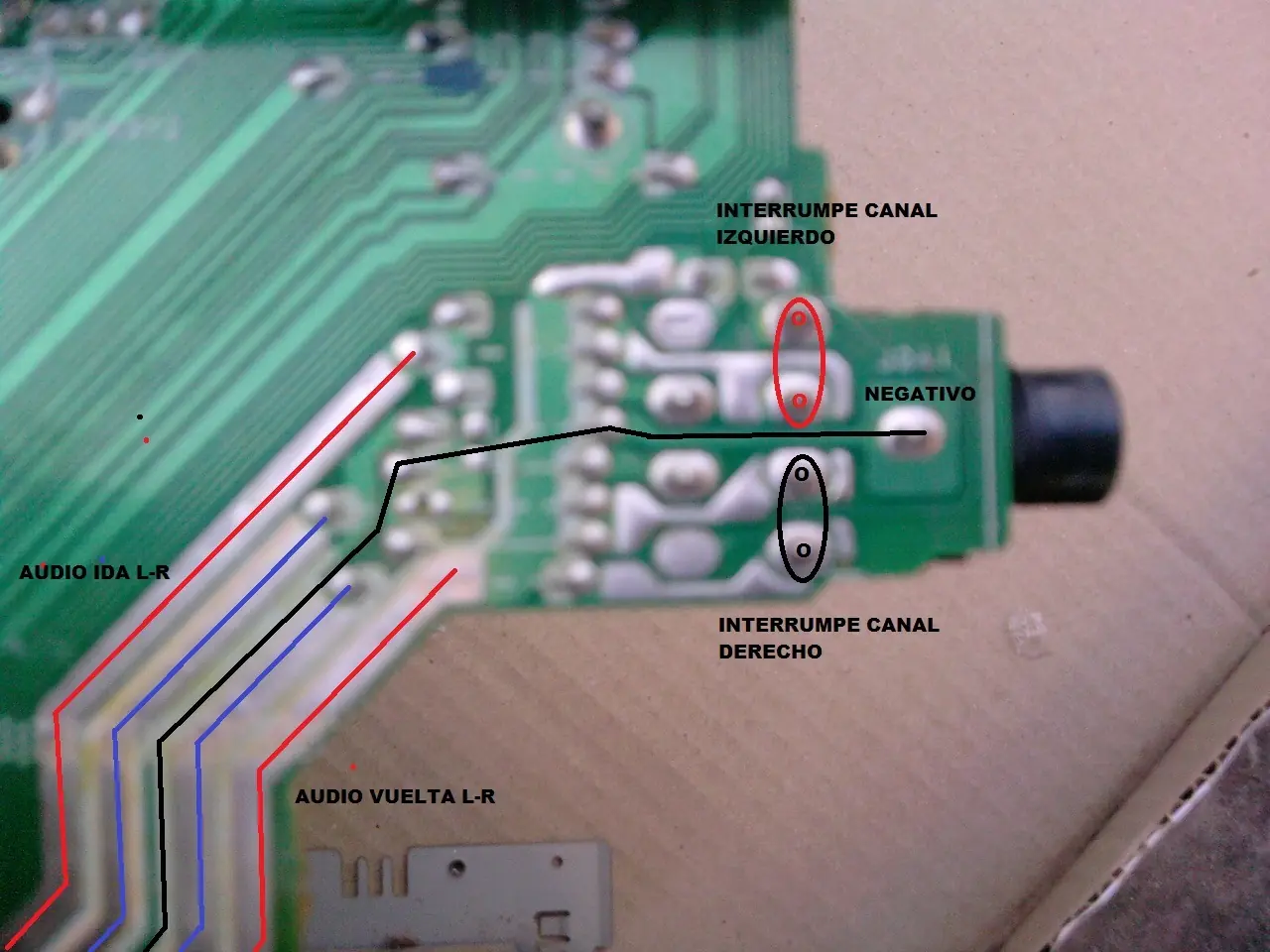

OBSERVACION: antes de hacer este paso ,para asegurarnos de que no se dañe el equipo; debemos reconocer las vías de conexión. Mas simple,de donde viene el audio a la ficha,donde es interrumpido al conectar un plug y por donde vuelve al equipo si no fuese conectado nada.esto es fácil de averiguar ya que la mayoría de los equipos usan este tipo de conector tipo6.3mm y las vías son fácilmente identificables.en el caso de ser 3.5 mm es bastante similar pero eso puede variar en cada caso.
TERCER PASO:una ver identificadas las vías e imposibilitada la interrupción del audio al conectar una ficha, conectamos el equipo a la fuente de energía(corriente eléctrica)para probar si la conexión esta realizada correctamente.
OBSERVACIÓN: todavía no lo ensamblamos de nuevo sino que lo probamos así. Nos aseguramos de que todo esta ok. Yo no aconsejo que se realice una soldadura ya que esta seria difícil de revertir en un futuro,pero si se esta seguro de destinar la unidad para este fin de forma permanente supongo que estaría bien.Yo utilize unos pequeños hilos de cobre y cinta aislante.

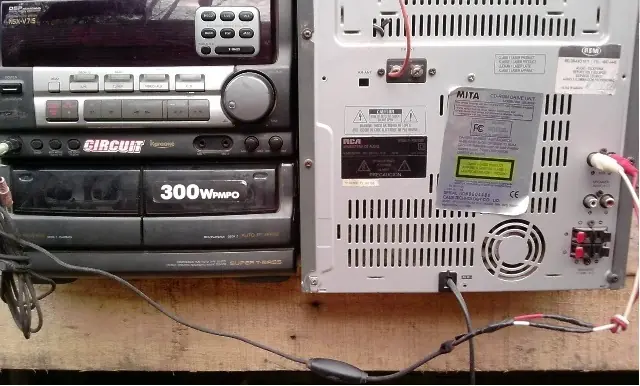

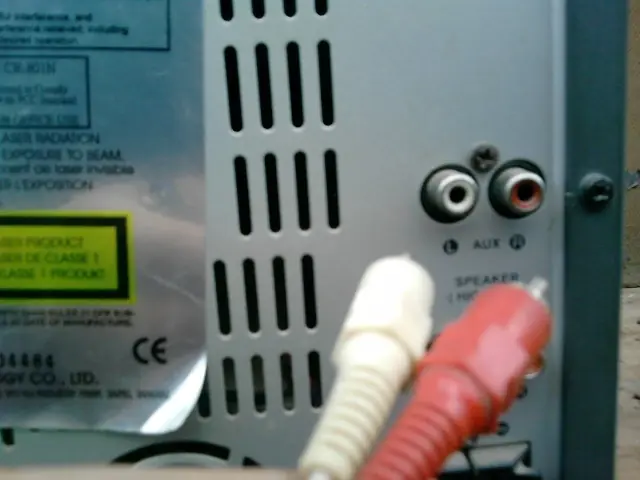

CUARTO PASO:una vez verificada la interrupción,ensamblamos de nuevo el equipo y lo acoplamos a otro(por medio de una entrada auxiliar y usando un limitador de volumen ajustable),seleccionamos una fuente que emita sonido y probamos.el segundo equipo debería sonar sin problemas.
OBSERVACION: el segundo amplificador es completamente dependiente del primero ,para no dañarlo debemos cuidar la sensibilidad de entrada para que el sonido sea bueno sin "reventarse" por un exesivo volumen.aconsejo usar un limitador de volumen entre el 1er equipo y el 2do.
CALIBRACION Y AJUSTES FINALES:primero dejamos el 2do equipo a un volumen promedio y usando un controlador de volumen(yo utilizo un limitador pasivo que explico en mi otro post)vamos subiendo el volumen del 1ro y controlando que el sonido del 2do sea bueno.asi hasta llegar al maximo de volumen en el 1ro(se pueden desconectar los parlante de la salida para hacer esto) debemos asegurarnos que el 2do pueda amplificar correctamente sin distorcion alguna.
ALGUNOS CONSEJOS:la utilidad para esta salida son muchas;acoplando otro equipo podemos podemos cubrir las cuatro esquinas de una habitacion,si agregamos crossover podemos utilizar el 1er equipo para frecuencias medias y altas y un 2do exclusivo para subwoofer estereo(ver mis otros post),poner un equipo en habitaciones diferentes,en fin,explicare esto y muchas otras ideas en futuros post.
ESPERO QUE LES HAYA GUSTADO Y LES SEA DE UTILIDAD,SUSCRIBANSE Y COMENTEN QUE LES PARECIO,SI TIENEN ALGUNA DUDA O SUGERENCIA NO SE OLVIDEN PREGUNTAN.DESDE YA MUCHAS GRACIAS!!!
