os dejo fotos para desmontar mando ps3 y montarlo.
1ºdemontar el mando
Necesitaremos, ademas del mando, un destornillador de estrella pequeño ("PH1" y para el SIXAXIS, ademas, uno un poco mas pequeño ("PH0".
NO SEAS BRUTO! Si usas un destornillador normal podrías pasar la rosca de los tornillos y cargarte algo. Si puedes usa un destornillador de precisión (como el que puedes ver en la foto).
Empezamos quitando los cinco tornillos que se ven en la parte trasera.
2º
Para separar las dos partes de la carcasa hay que presionar fuerte en la parte del centro (donde tengo el pulgar de la mano derecha) y separarlas. Ésto cuesta bastante, muchas veces he acabado haciendo palanca con un destornillador, pero tened en cuenta que se marca el plástico.
3º
4º
Mucha atención: El mando SIXAXIS tiene una pequeña pieza en el botón de "reset" que debemos retirar ahora, antes de que se pierda. La carcasa del DS3 ha sido convenientemente modificada y no da este problema.
5º
Levantamos la batería y la desconectamos.
6º
Las baterías de los dos mandos, aunque siendo modelos distintos tienen las mismas características 3,7 V y 610 mAh .
7º
8º
9º
En el DS3 quitamos los tornillos de los motores y el que sujeta la placa.
10º
En el SIXAXIS quitamos el tornillo de la placa. Éste es mas pequeño que los demás.
11º
12º
Recogemos los botones R1 y L1, antes de que salgan disparados por ahí y los separadores que hay entre "R1"y"R2" y "L1"y"L2". Y ya podemos retirar el conjunto de placa, gatillos y motores. Tened cuidado de no darles tirones a los motores y que los botones permanezcan en su sitio en la carcasa superior.
13º
14º
Quitamos las palancas tirando de ellas hacia arriba.
16º
En el DS3, levantamos con cuidado la botonera y sacamos la faja que la une a la placa.
17º
18º
En el SIXAXIS tenemos que desconectar el sensor de movimiento y sacar la faja.
19º
20º
Y ya tenemos el mando desmontado.
21º
22º
y como montarlo en las fotos de abajo
1º
y esta foto es para comprobar si funciona antes de terminar de montarlo

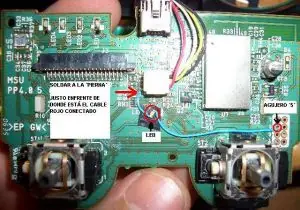

TUNEAR CON LED EL MANDO
LED tipo 0603 SMD (si no encontraís este podeís coger otro pero debeis tener en cuenta que se por debajo de 2,8V).
recortar esta zona para que cierre el mando
