Precaución:
Trabajar con la línea de alimentación de la casa (120v) es muy peligroso, hay que tomar las medidas de precaución adecuadas a la hora de realizar las conexiones y pruebas.
Materiales:
1x Un registro (caja gris) [$ 23.00 MX]
1x Tapa para interruptor y tomacorriente [$ 7.00 MX]
1x Regulador para lámpara incandescente 100w (mínimo) 120v [$ 75.00 MX]
1x Tomacorriente [$ 12.00 MX]
1x Enchufe para cable de corriente PC (Lo obtuve de un monitor CRT que no servía) [$ 11.00 MX]
6x Terminales para ponchar en forma de “U” [$ 18.00 MX]
1x LED 5mm Verde o Rojo [$ 3.00 MX]
1x Diodo general 1N4001 [$ 2.00 MX]
1x Resistencia 1.5K 1w (Lo obtuve de un monitor CRT que no servía) [$ 2.00 MX]
1x Capacitor de poliéster 0.33uF 250v (Lo obtuve de un monitor CRT que no servía) [$ 6.00 MX]
1x Tira de pines [$ 7.00 MX]
1x Tablilla perforada [$ 8.00 MX]
Tubo termo contráctil [$ 6.00 MX]
Cable calibre 18awg (negro, blanco, verde) [$ 26.00 MX]
Cable calibre 22awg (verde, blanco) [$ 8.00 MX]
Costo total de materiales: $ 214.00 MX = $ 15.00 USD
Paso 1: Conector CA / AC

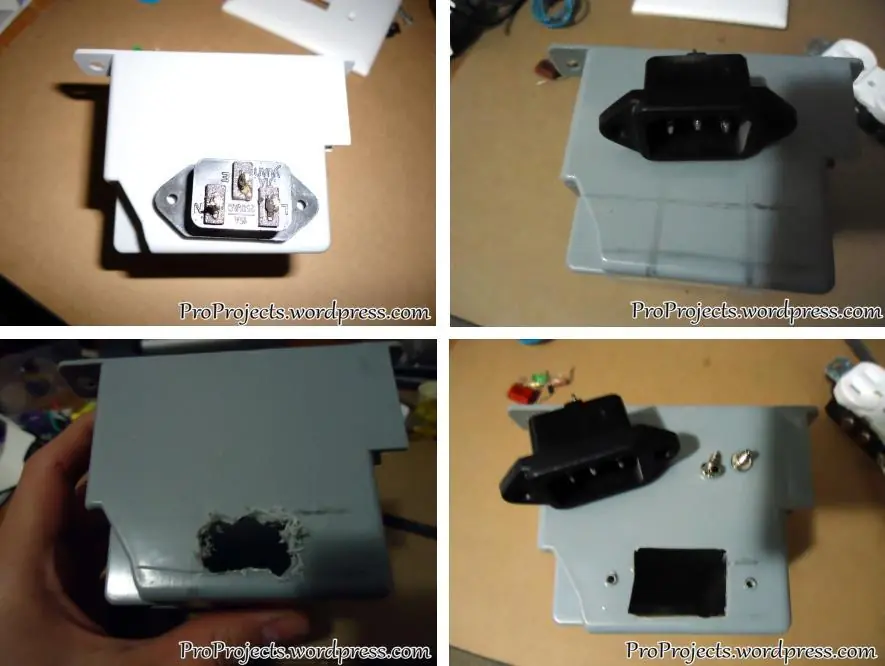

Lo primero es marcar donde va ir el conector de CA, yo decidí ponerlo a un lado de la caja, perforamos con una broca tratando de no pasarnos mucho de las marcas, luego con un exacto o navaja emparejamos los cuatro lados y seguimos rebajando hasta que el conector entre justo.

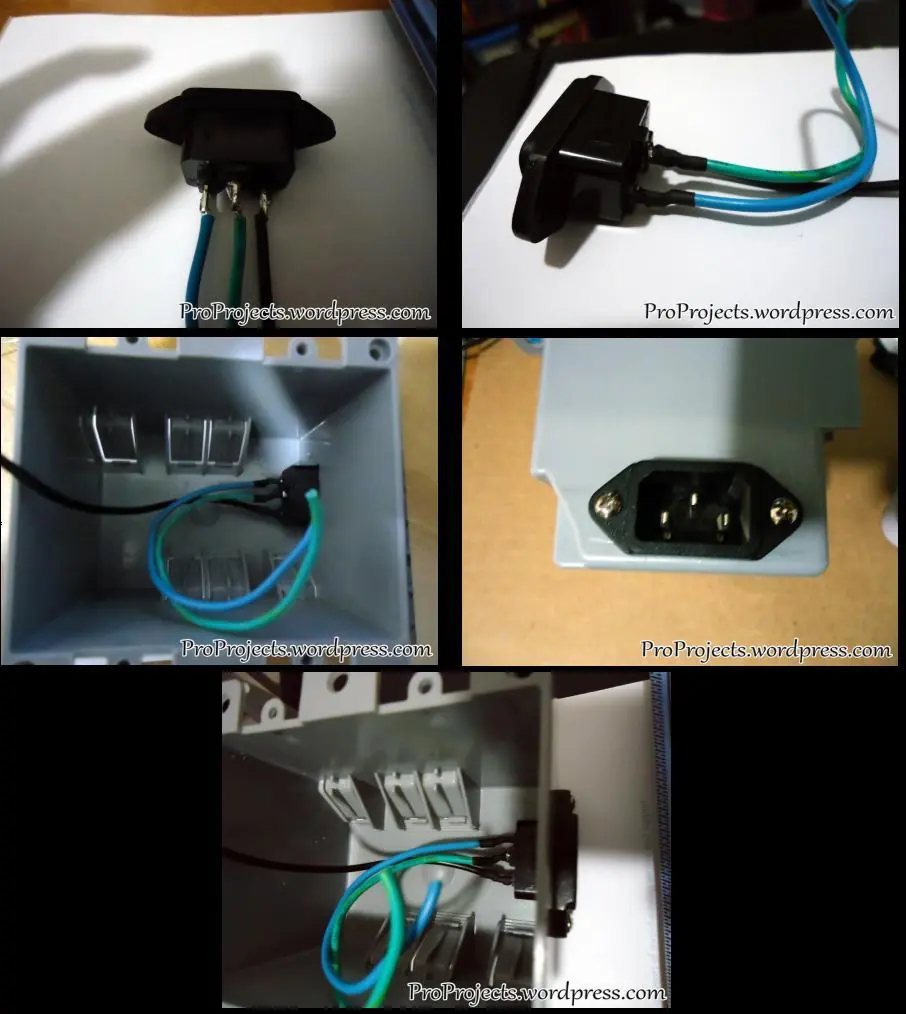

Procedemos a soldar los tres cables al conector de CA, no olvides ponerle tubo termo contráctil en cada cable. Por ultimo atornillamos el conector de CA a la caja.
Paso 2: LED
Los componentes para el circuito del LED los obtuve de un monitor CRT que no servía y basándome en el circuito RC y los cálculos de la entrada “LED conectado a 120v/240v CA” obtuve que la corriente que fluiría por el LED utilizando el capacitor de 0.33 uF y la resistencia de 1.5K Ohm seria de 14.45 mA lo cual es adecuado para correcto funcionamiento.

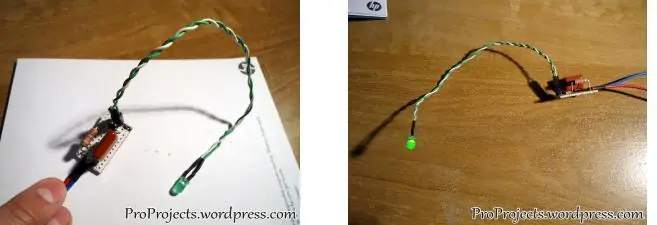

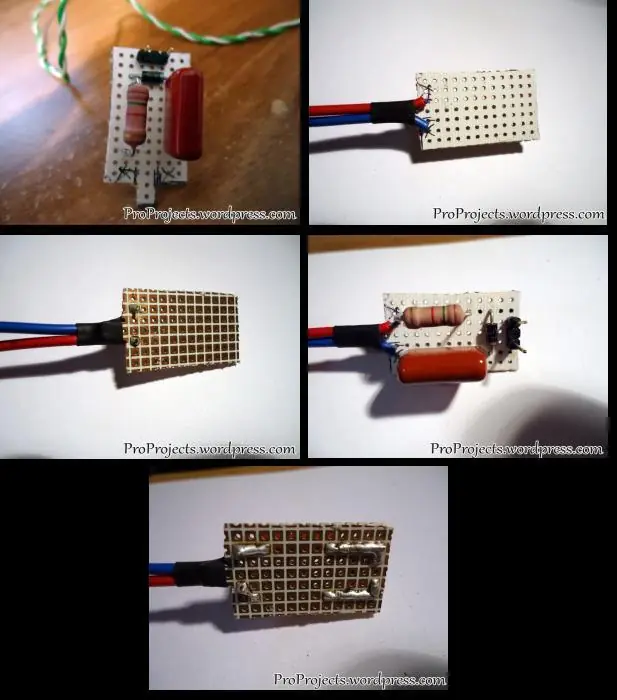

Procedemos a acomodar los componentes y los cables en la tablilla perforada, no olviden que el diodo y el LED tienen polaridad, después procedemos a soldarlos.
Podemos realizar una pequeña prueba conectándolo a la CA y debería prender correctamente, de lo contrario hay que revisar el circuito.

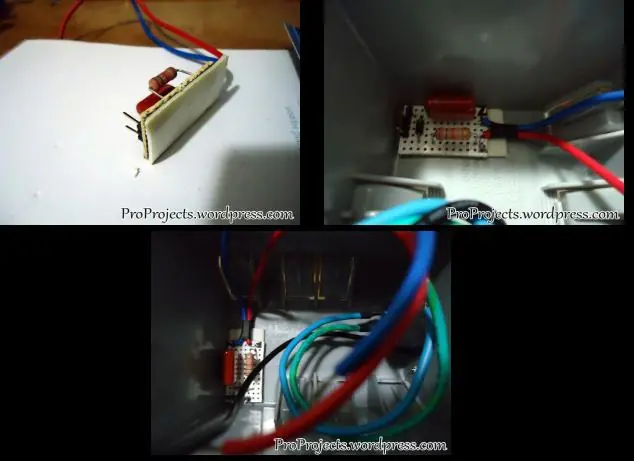

Ahora le ponemos en la parte inferior de la tablilla un poco de tape doble de espuma, le buscamos una ubicación en la caja (donde no estorbe o toque alguna parte de metal o cable) y lo pegamos.

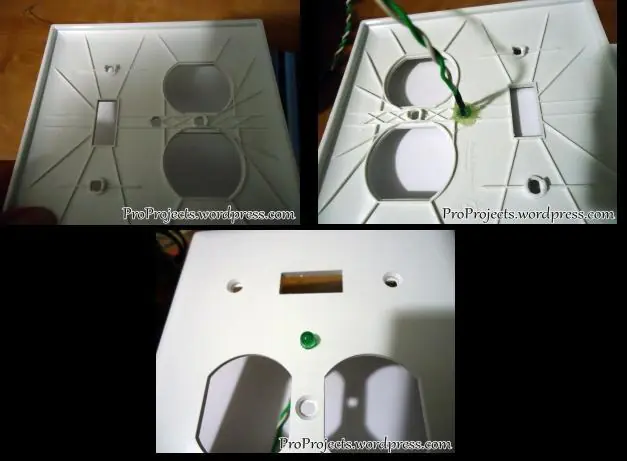

Por ultimo realizamos una perforación con la broca en el centro de la tapa de los enchufes y pegamos el LED con silicón para que no se mueva.
Paso 3: Conexión

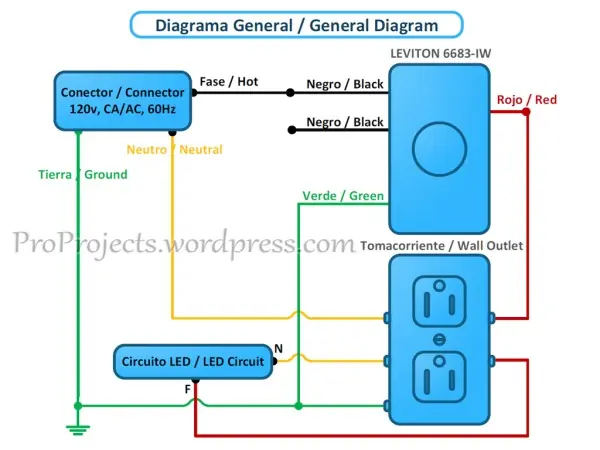

El diagrama general de conexión es el siguiente:

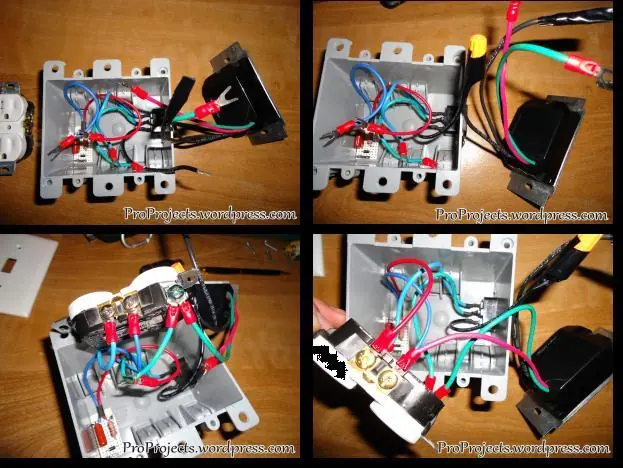

Para facilitarnos el trabajo de conexión vamos a ponchar los cables con las terminales “Y”. Ahora hay que juntar la fase con un cable negro del regulador y el otro cable negro del regulador hay que cubrirlo por que no se utilizara. Procedemos a poner los cables de tierra (Verdes) con el tornillo correspondiente en el tomacorriente, al igual los cables de neutro (blanco) y fase (negro) del circuito.
Paso 4: Pre-Prueba

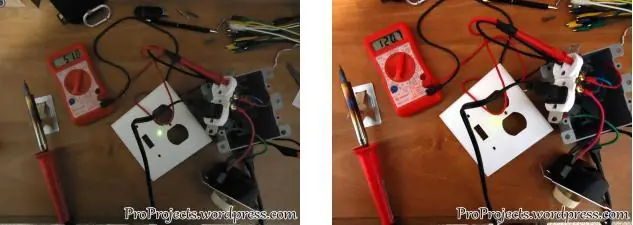

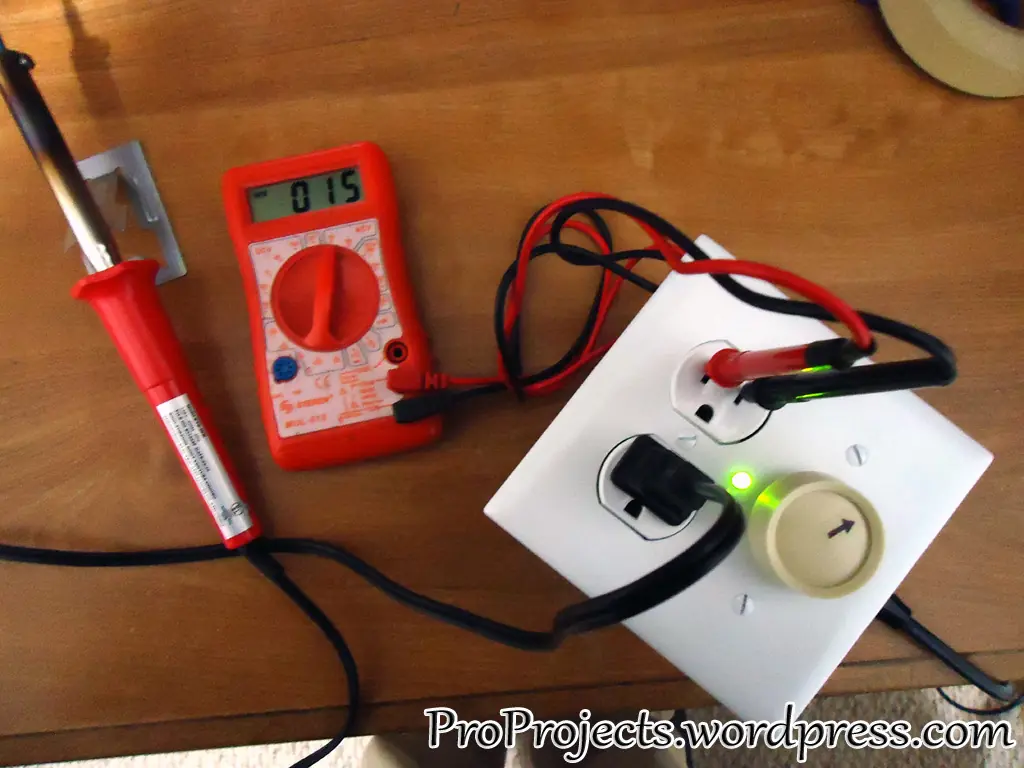

Antes de atornillar todo vamos a realizar una prueba para asegurarnos que todo esta bien conectado. Utilicé el multímetro y el cautín para la pre-prueba, como se puede observar todo funciona correctamente.
Paso 5: Armado Final

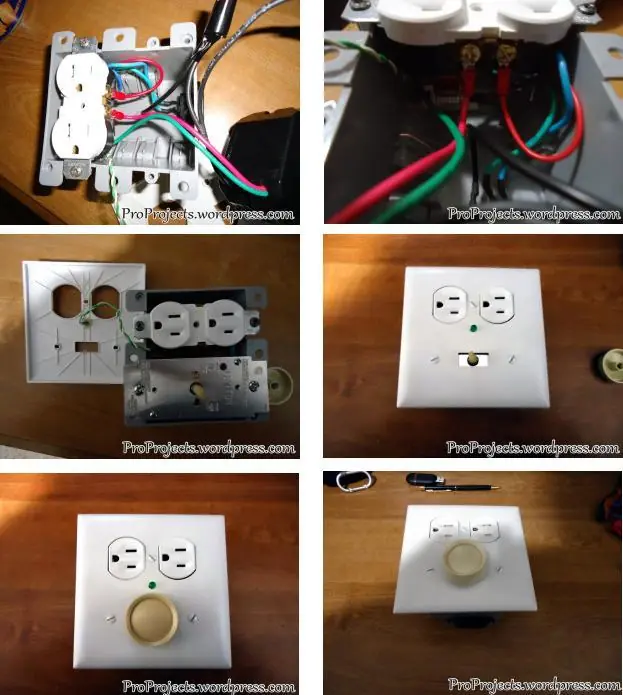

Ahora si procedemos a armar todo en su lugar, recuerda que ningún cable debe tocar el circuito del LED por que se calienta.
Paso 6: Pruebas

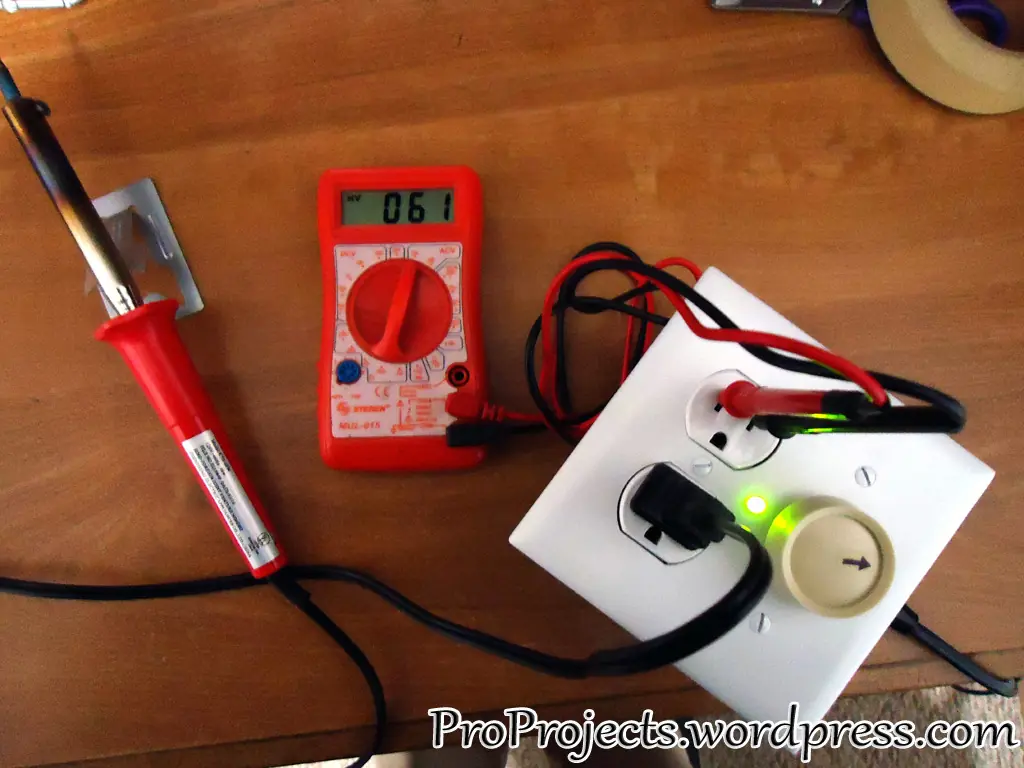

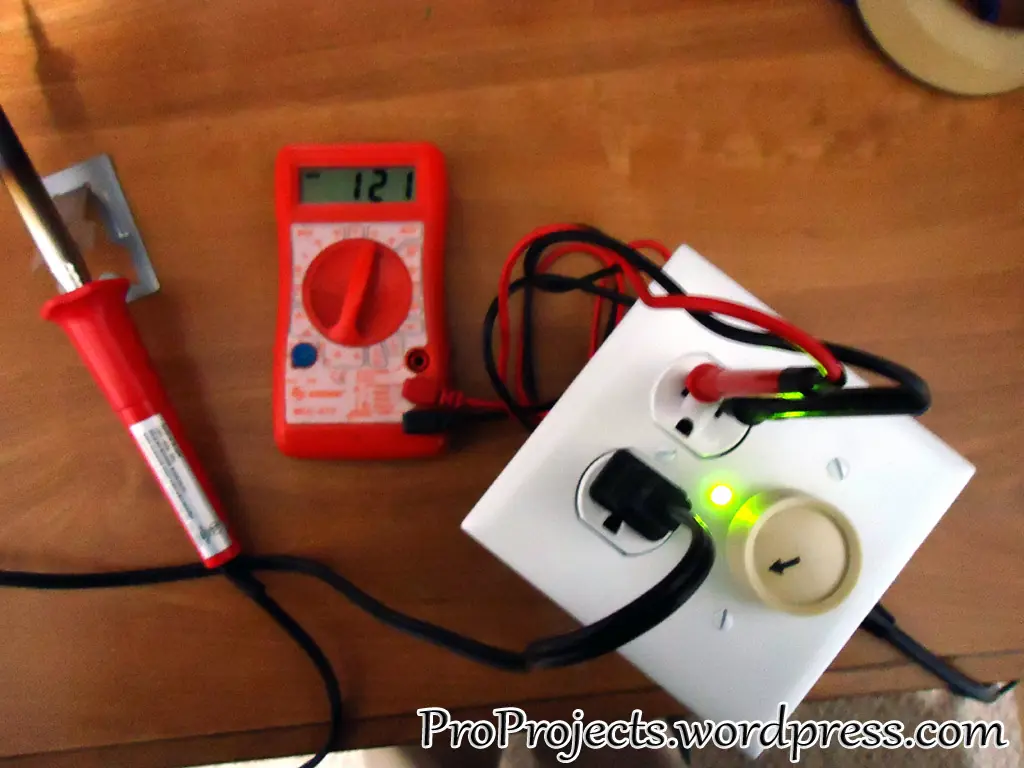

Por ultimo realicemos la misma prueba que el paso 4 para asegurarnos que todo esta bien. Quiero aclarar que el regulador no enciende hasta que se encuentra a cierto punto el potenciómetro, esto es normal por el funcionamiento del TRIAC en el regulador.
