ELECTRONICA COMPLETA PARA FRESA CNC
Hola gente, luego de andar mirando por internet, encontré la parte electrónica de manejo para una fresadora CNC, la misma cuenta con una interface puerto paralelo, para controlar una fresa CNC de 5 ejes, que hasta el momento es la mas simple y sencilla que pude encontrar, ya que no necesita programar ningún tipo de PIC o PLC, y además, es totalmente gratuita
Como seguramente a muchos como yo, quizás se le hace casi imposible traer del exterior una interface por el valor final en dólares que representa, aquí les paso la info.
Espero que les sea de real utilidad
Pasemos a los bifes:
•Los drivers de 5 A. creo a mi entender estan bastante mas que bien para empezar en el mundo del CNC, poseen una salida de potencia bastante buena de 5 A
Todos los créditos: www.mundotronic.com.ar
Interfaz Simple Compatible Con Esteca55 Versión 1.0 y 2.0
La interfaz esta preparada para conectar 5 (cinco) ejes o 4 (cuatro) ejes y un modulo de expansión
con 3 relays o reles (como le quieras llamar). Obviamente cuenta con los finales de carrera para el
eje X, Y y Z respectivamente al igual que los Home y la parada de emergencia (STOP).
La interfaz esta preparada para conectar 5 (cinco) ejes o 4 (cuatro) ejes y un modulo de expansión
con 3 relays o reles (como le quieras llamar). Obviamente cuenta con los finales de carrera para el
eje X, Y y Z respectivamente al igual que los Home y la parada de emergencia (STOP).

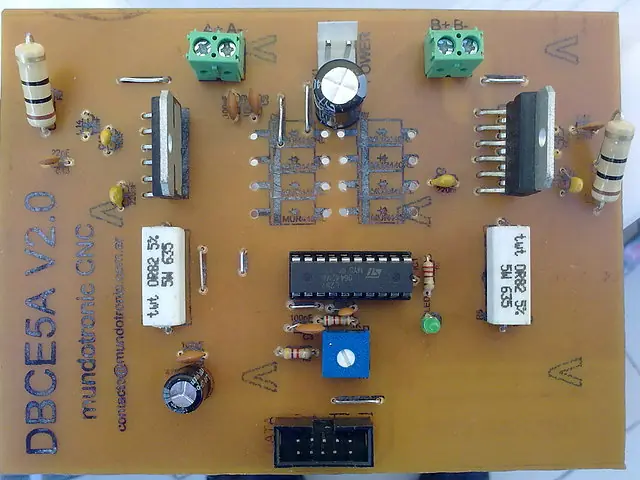

Driver para motores bipolares o unipolares de hasta 5A
El corazón del driver es el amigo incondicional L297, y sus compañeros son 2 puentes H L6203 conectados en paralelo
(cada uno controla una bobina del motor). Para controlar nuestra CNC de 3 ejes obviamente vamos a necesitar
3 drivers y una interfaz. A este driver se pueden conectar cualquier tipo de motor paso a paso del tipo Bipolar (4 cables)
o Unipolar (6 u 8 cables) que no consuman una corriente mayor a 5A.
El corazón del driver es el amigo incondicional L297, y sus compañeros son 2 puentes H L6203 conectados en paralelo
(cada uno controla una bobina del motor). Para controlar nuestra CNC de 3 ejes obviamente vamos a necesitar
3 drivers y una interfaz. A este driver se pueden conectar cualquier tipo de motor paso a paso del tipo Bipolar (4 cables)
o Unipolar (6 u 8 cables) que no consuman una corriente mayor a 5A.

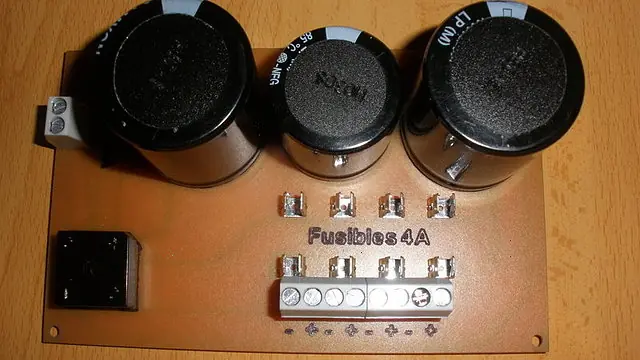

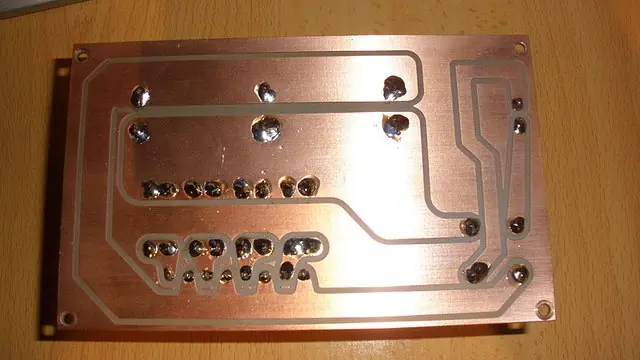

Fuente CNC

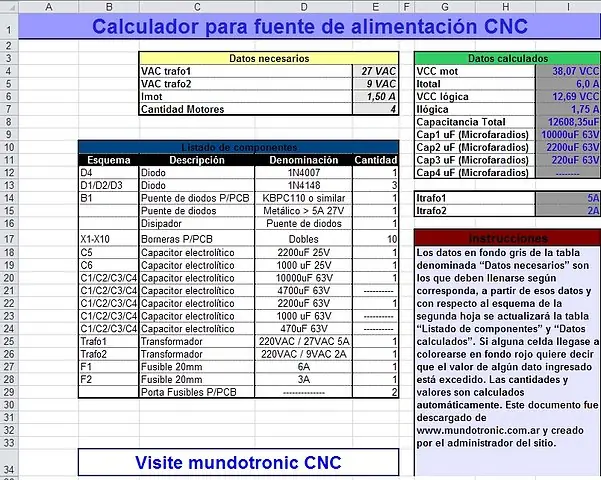

La fuente es de onda completa, con un puente rectificador y doble filtro, para alimentar dichos drivers e interface, la misma se calcula simplemente con los valores de tensión y corriente que queremos obtener a la salida (dependiendo del tipo de motor que queramos mover) por medio de una planilla de Excel simple que se encuentra en el link de descargas.
La fuente es de onda completa, con un puente rectificador y doble filtro, para alimentar dichos drivers e interface, la misma se calcula simplemente con los valores de tensión y corriente que queremos obtener a la salida (dependiendo del tipo de motor que queramos mover) por medio de una planilla de Excel simple que se encuentra en el link de descargas.
y para ir cerrando... un par de videos para convencer de que vale la pena armarla:
LINK DE DESCARGA
EXITO EN EL NUEVO PROYECTO!!
