Hola gente de taringa en este nuevo post te enseño a como ponerle luces de freno a tu bici, no tenes que ver exactamente como se hace sino imaginarte o diseñarlo como quieras.
Los elementos necesarios son:
Un fin de carrera.
Tiras de led (dos modulos)
Cable (depende de cuanto vas a usar)
Una bateria 9v
Un cable conector de bateria (para que quede mas prolijo )
Termocontraible (depende tambien de cuanto vas a usar)
Soldador
Estaño
Lo primero es conectar dos cables al fin de carrera, el fin de carrera es como un pulsador cualquiera lo apretas y conduce, por lo tanto con un tester medimos continuidad probando entre las 3 patas, mientras apretamos, en el momento que conduce y suena el pitido y lo soltamos, si deja de sonar es porque tenes que utilizar esas dos patas. El fin de carrera lo vamos a poner en el freno de la rueda trasera pegado con cualquier pegamento (recomiendo el que viene en masa).

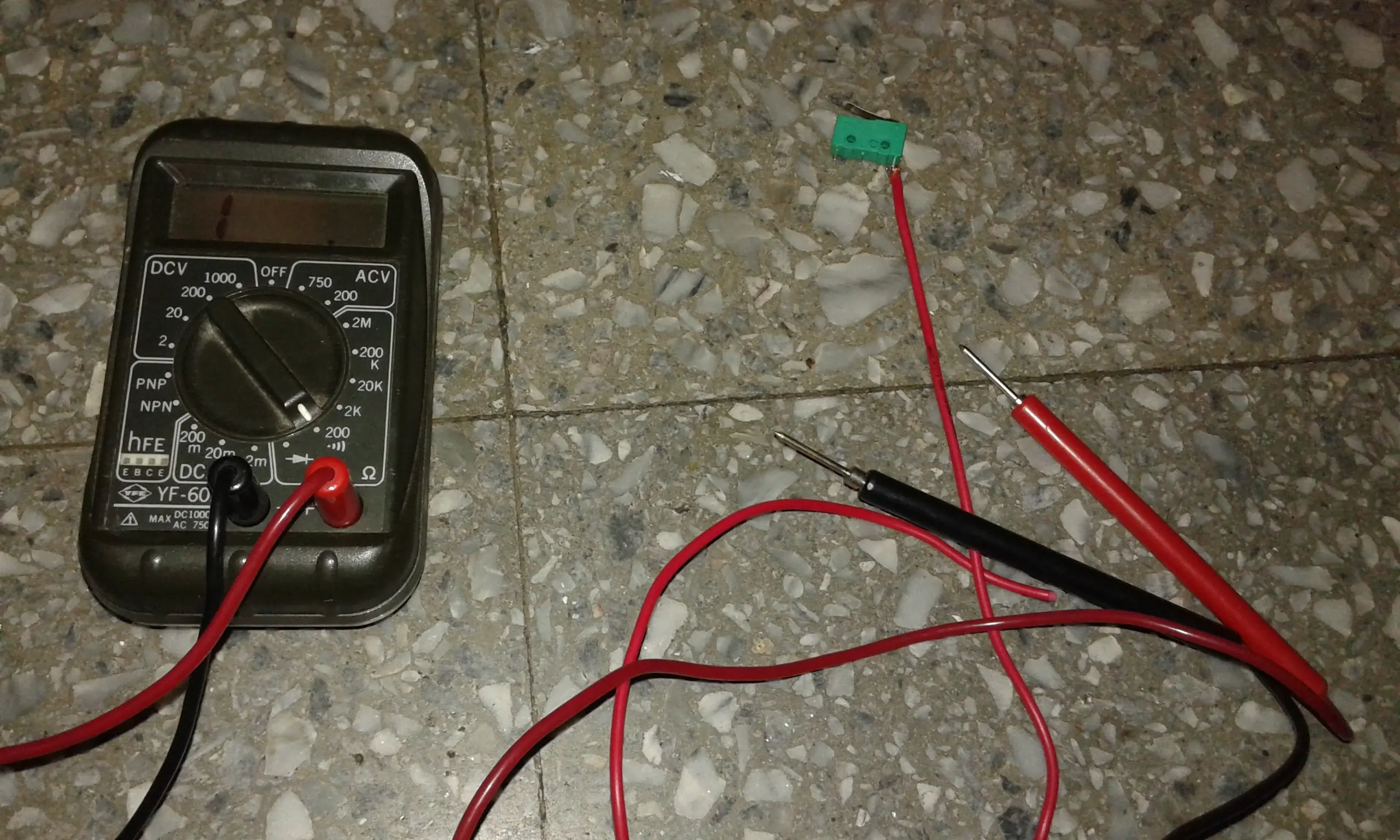

Aca medimos continuidad en el fin de carrera.

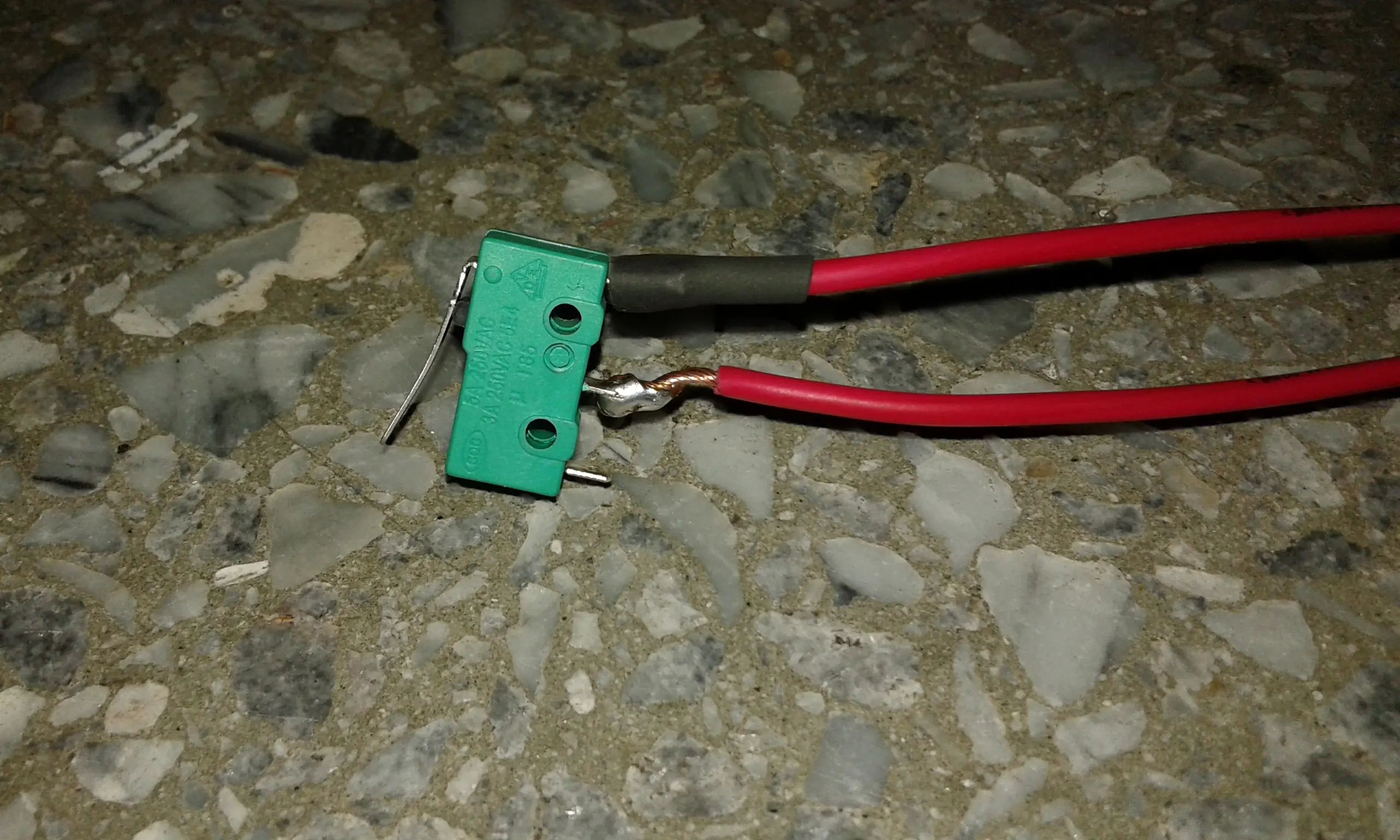

En la foto muestro los dos cables conectados al fin de carrera, los soldamos y luego le ponemos Termocontraible para que no se toquen.

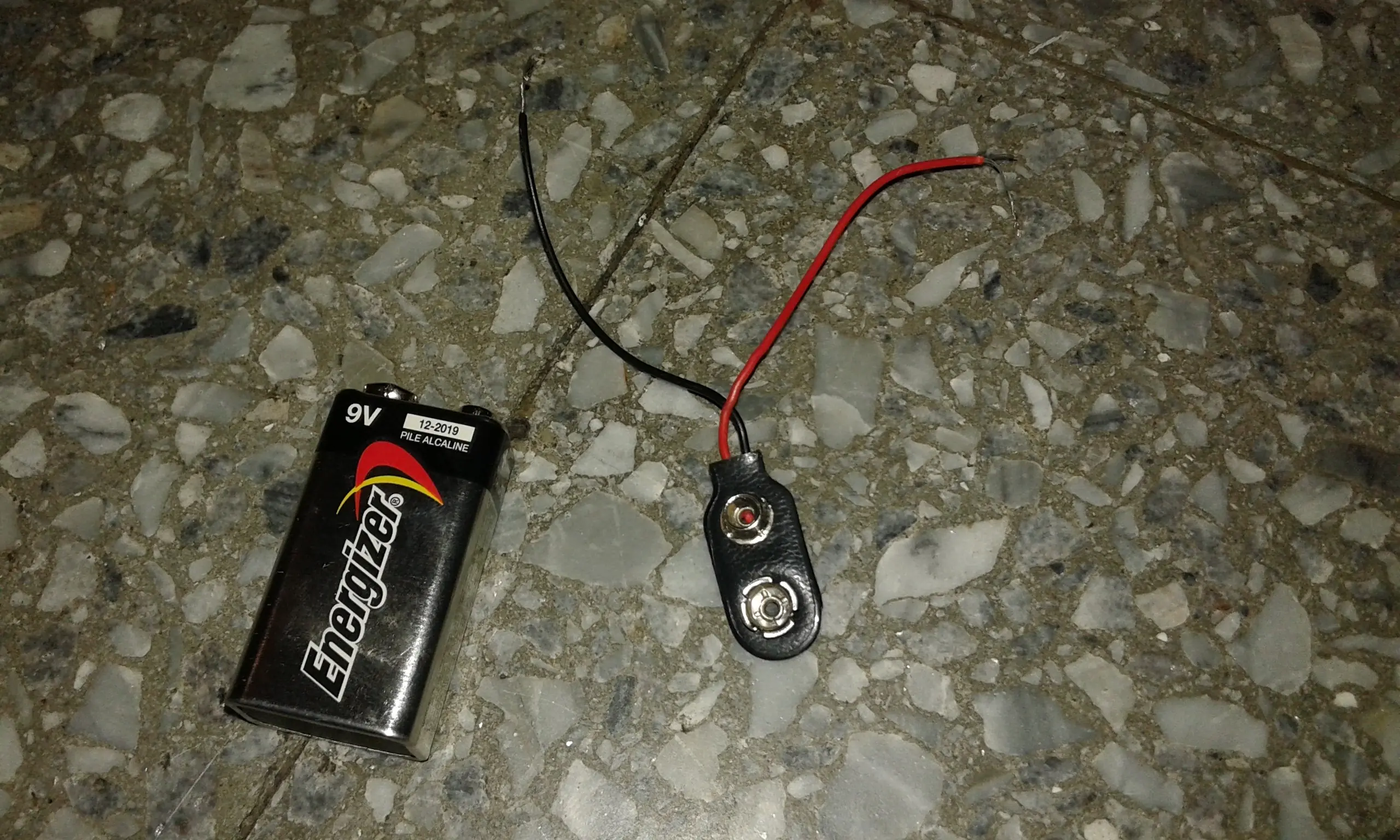

Esta es la bateria y su conector, uno de los cables que soldamos al fin de carrera lo vamos a soldar al cable rojo del conecto de 9v.

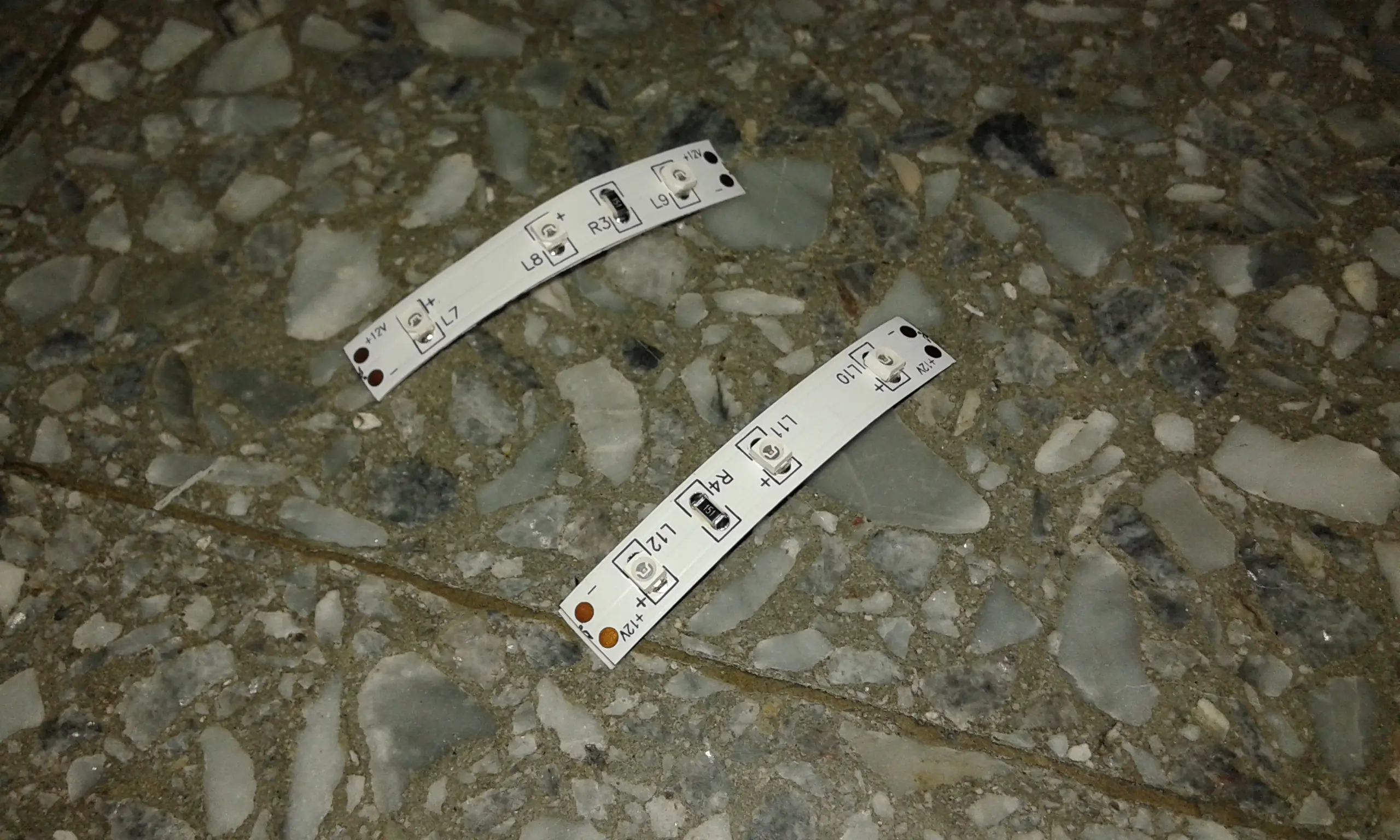

Estos son dos modulos de tira de led, son muy faciles de manejar ya que te dice donde soldar/conectar/alimentar y donde cortarlo.

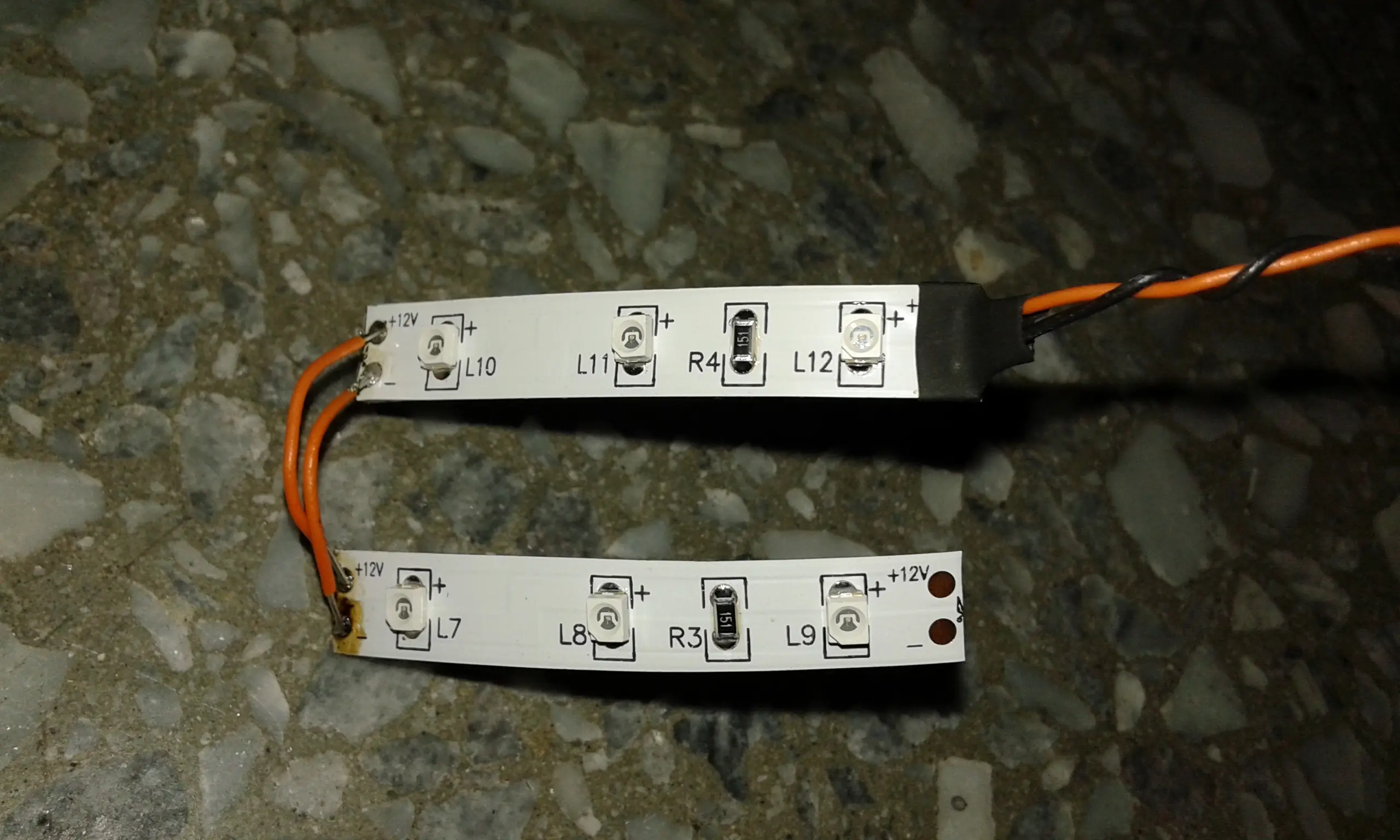

En esta foto muestro como solde los cables, en la izquierda el cable de +12v se conecta al modulo de abajo tambien a +12v y el de gnd a gnd, por el lado de la derecha conecto dos cables uno a +12v y otro a gnd y le ponemos un Termocontraible.

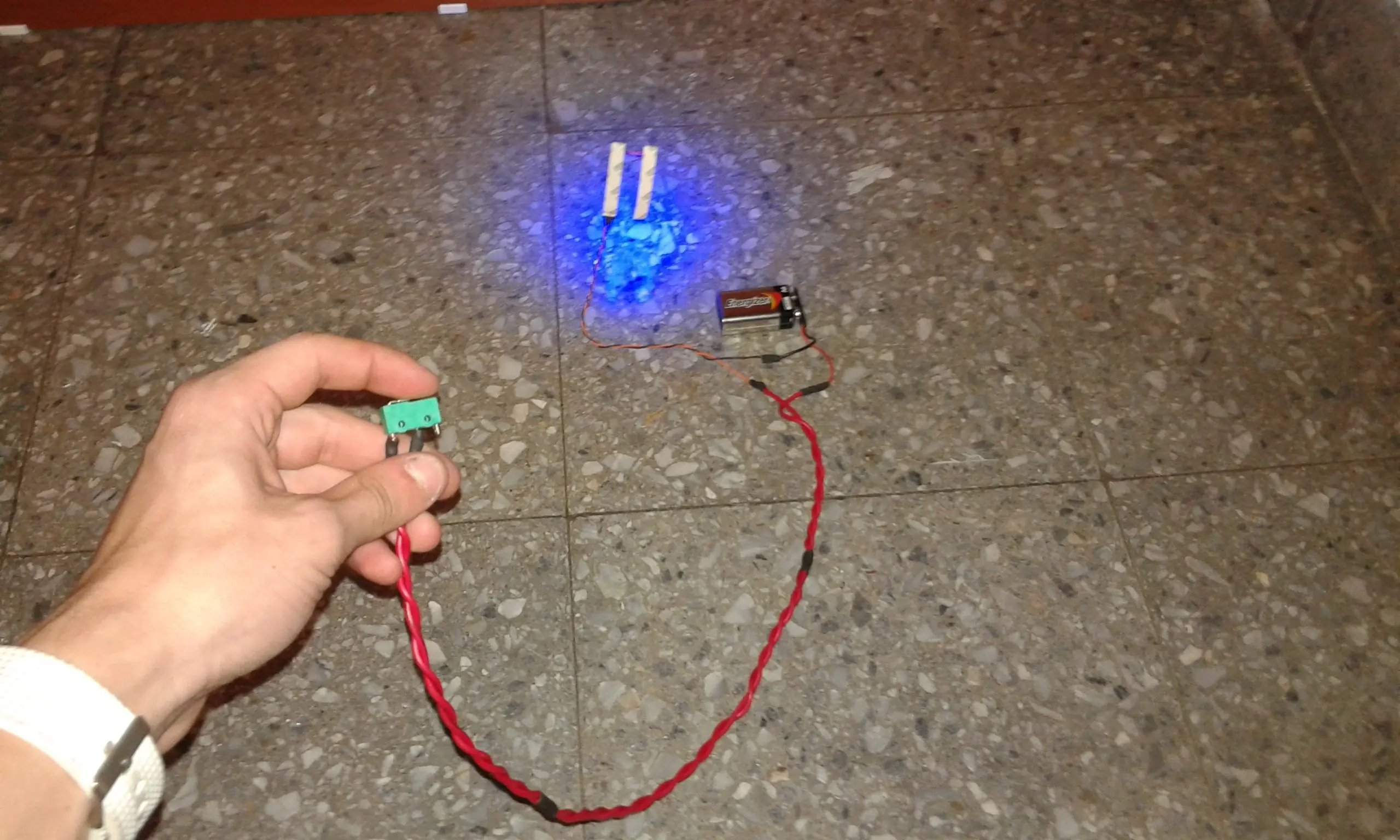

La pata que sobro del fin de carrera la conectamos a +12v de la tira de led mientras que el cable negro del conector 9v lo soldamos a el gnd del modulo. Foto terminada.

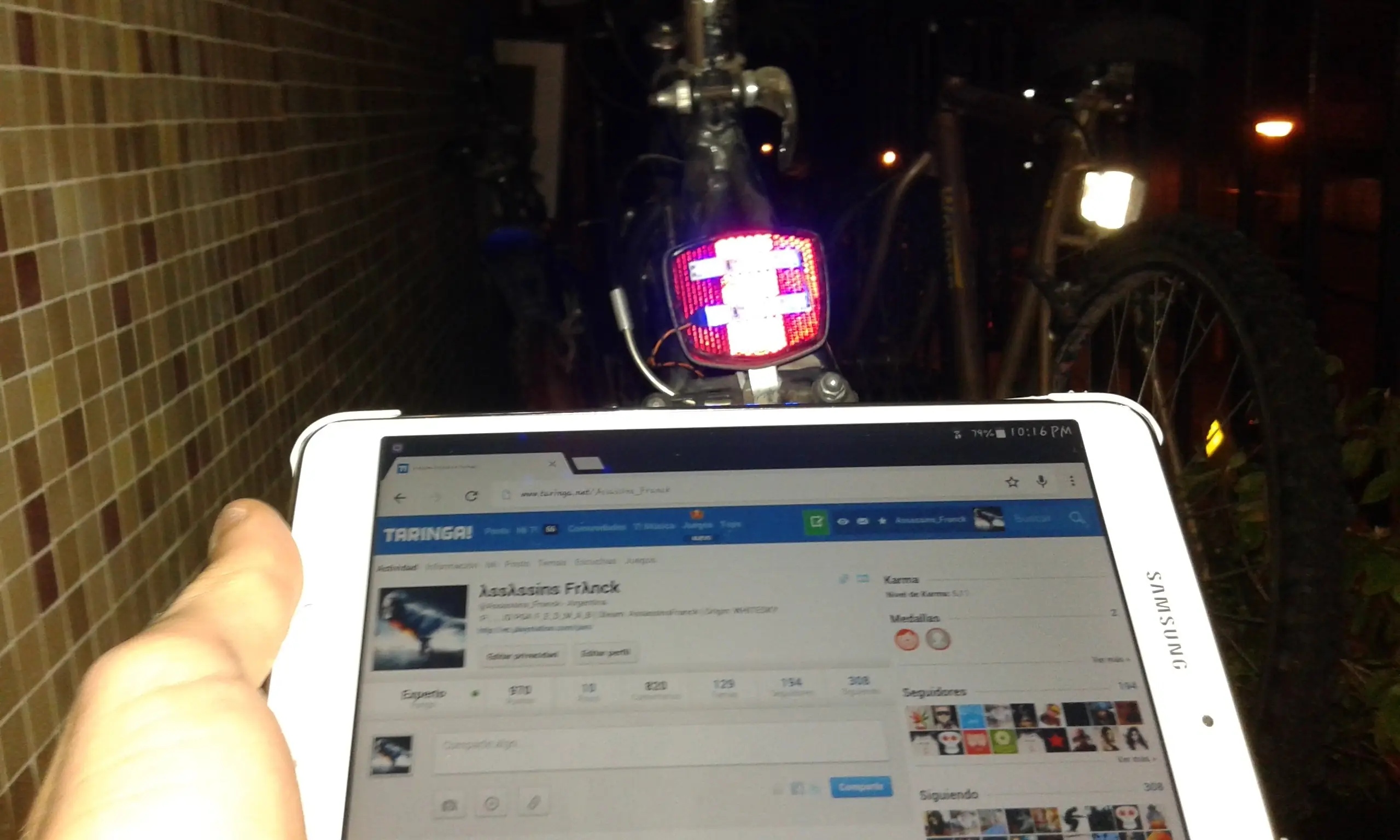

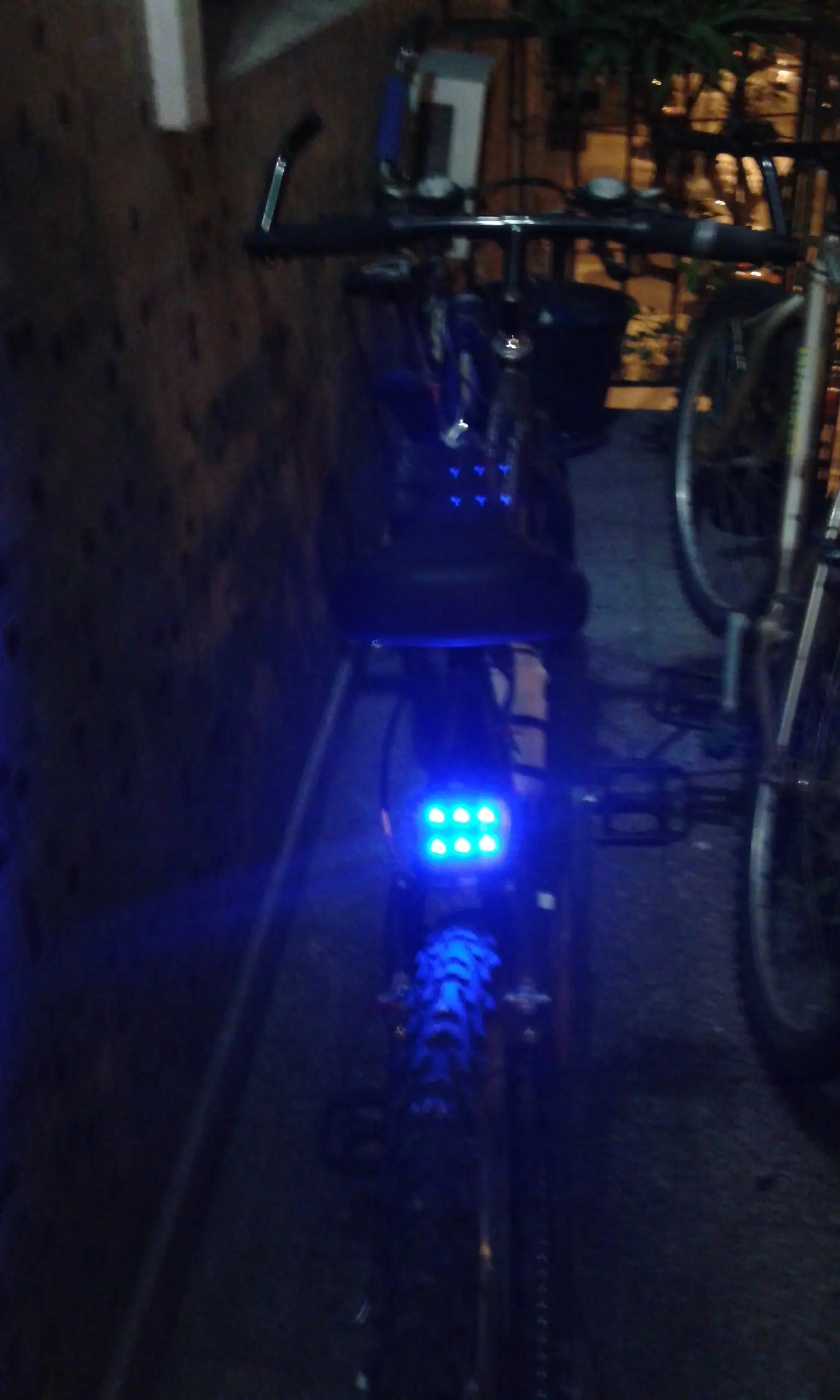

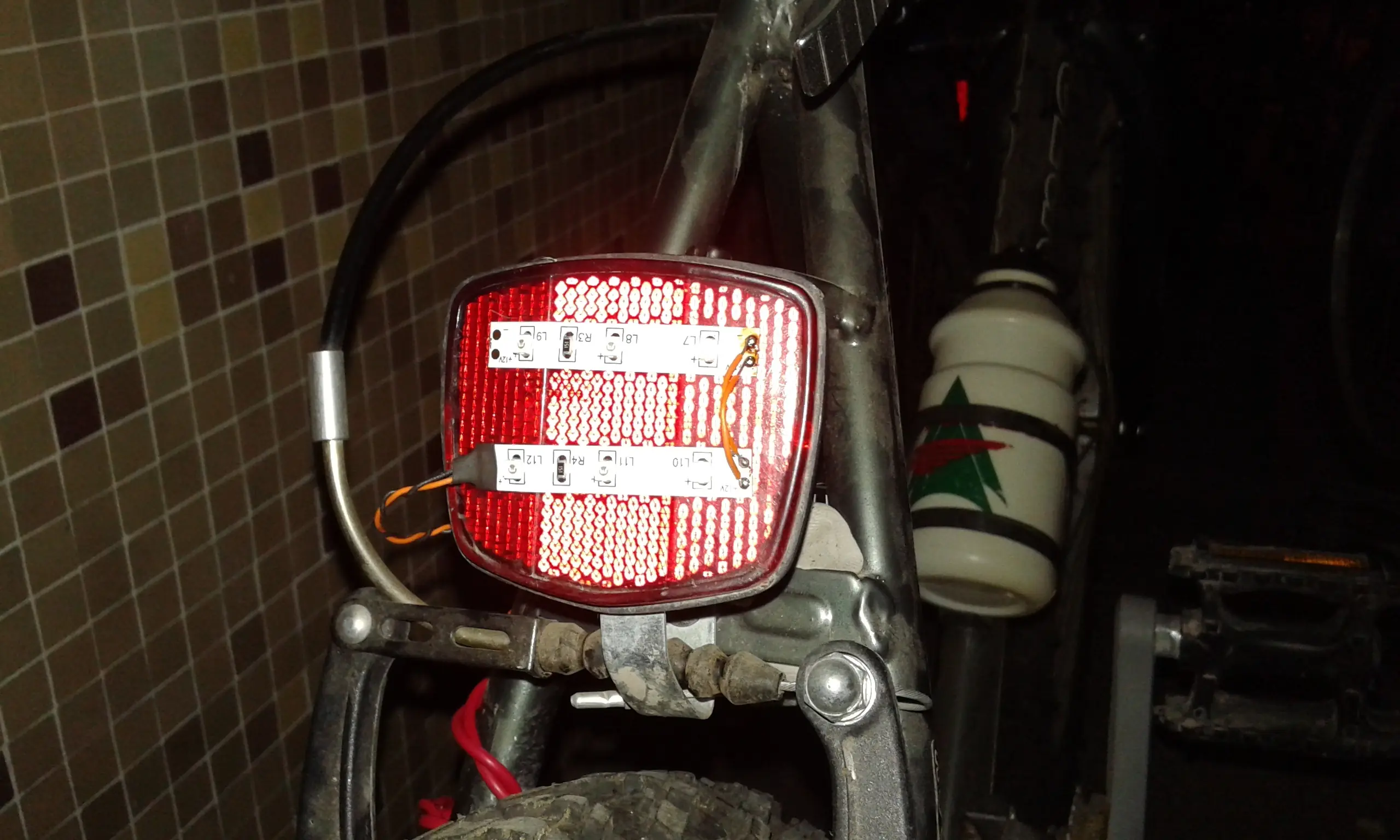

El fin de carrera lo podemos pegar en cualquier lugar, yo elegi (no salio en las fotos), pegarlo en el plastico que funciona como freno asi cuando apretas el freno el plastico toca la rueda y asi es como el fin de carrera se presiona. En mi caso pegue los led en el plastico trasero, (tienen un pegamento atras).
