ACLARACIÓN: Este review no es propio, esta extraido integramente de la página Toxico-PC.
Sapphire nos entrega para su analisis uno de los nuevos modelos de la linea AMD R9, mas puntualmente se trata de la R9 280x en su version Toxic la cual es un modelo personalizado por Sapphire que incluye el nuevo sistema de refrigeracion Tri-X conformado por 3 fanes y un nivel elevado de OC de fabrica de 1100 MHz para el GPU (Stock: 850 MHz) y de 6400 MHz para las memorias GDDR5 (Stock: 6000 Mhz), esto gracias a los componentes de alta calidad utilizados como las bobinas de choque "Black Diamond" y los capacitores solidos de aluminio que acompañan un sistema de 10 fases de alimentacion, este modelo viene a ser el tope de los modelos R9 280X ofrecidos por Sapphire. Pasamos a ver esta placa mas en detalle...
Características:
Display Support: 5 x Maximum Display Monitor(s) support
Output:
- 1 x HDMI (with 3D)
- 2 x Mini-DisplayPort
- 1 x Single-Link DVI-D
- 1 x Dual-Link DVI-I
GPU:
- 1100/Boost:1150 MHz Core Clock
- 28 nm Chip
- 2048 x Stream Processors
Video Memory:
- 3072 MB Size
- 384 -bit GDDR5
- 6400 MHz Effective
Dimension:
- 308(L)X113(W)X41(H) mm Size.
- 2.2 x slot
Software:
- Driver CD
- SAPPHIRE TriXX Utility
Accessory:
- CrossFire™ Bridge Interconnect Cable
- Mini-DP to DP Cable
- 8-PIN to 4 PIN x2 Power Cable
- HDMI 1.4a high speed 1.8 meter cable (Full Retail SKU only)
Vista del packaging, Sapphire para esta nueva línea de AMD opto por dejar de lado la temática de las chicas militares y opta por una especie de cyborgs para caracterizar la línea R9 200 con un acabado en toda la caja tipo metalizado.
Bundle básico compuesto de manual, guía rápida de instalación, CD con drivers y utilidades, 2 adaptadores de molex a PCI-E, adaptador mini DP a DisplayPort y un puente flexible para CrossFire.

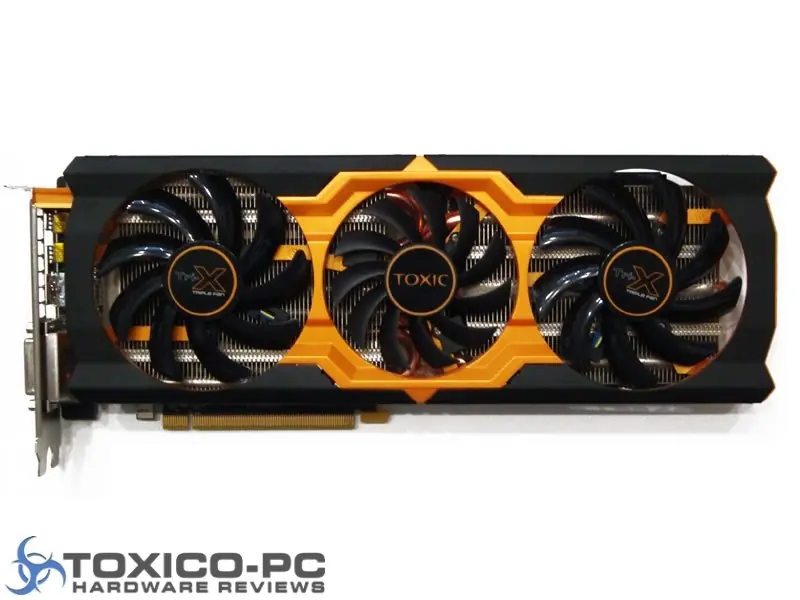

Sapphire deja de lado la combinación Negro/Azul que utilizo muchas veces en su línea Toxic optando ahora por la combinación Negro/Naranja. Este diseño personalizado de Sapphire es bastante más largo que el modelo de referencia, principalmente por el sistema de refrigeración.
Al ser el modelo tope de gama también se agrego un backplate en su parte trasera para mayor disipación pasiva, además de lucir muy bien y darle más solidez al PCB evitando que el peso de la misma lo valla curvando.

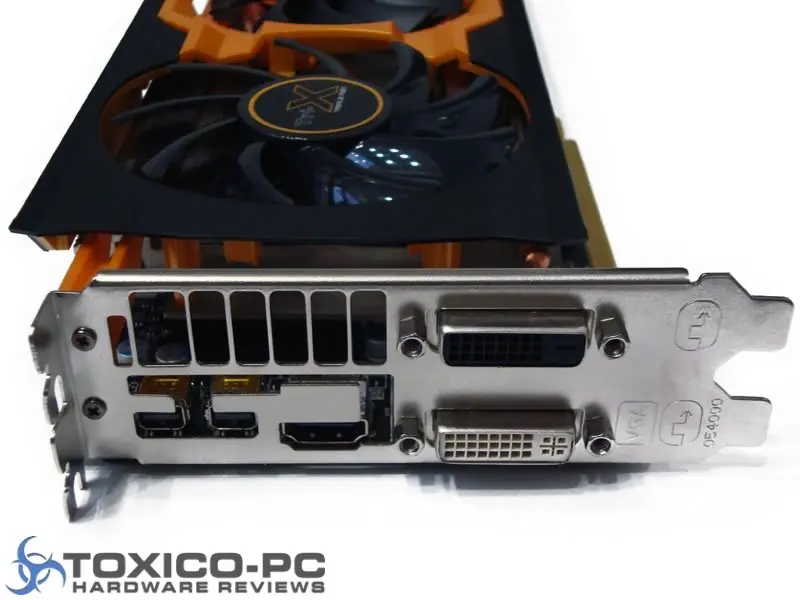

En las salidas de video viene con 2 DVI, 1 HDMI y 2 mini DP.

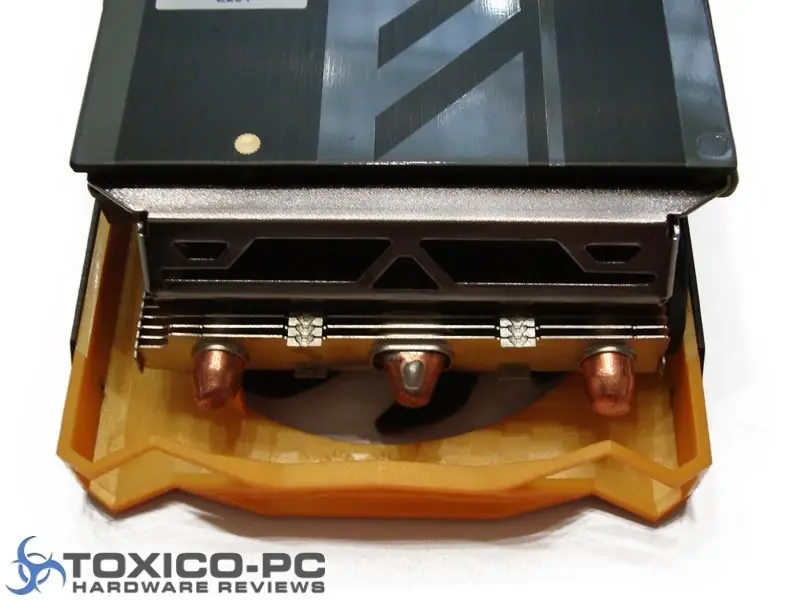

Podemos apreciar el grosor de los heatpipes que son de generosas proporciones lo que nos asegura una excelente conducción del calor.

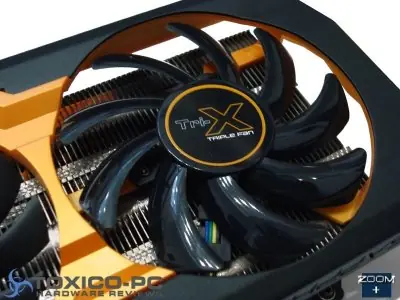

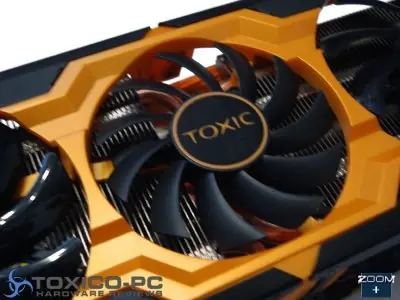

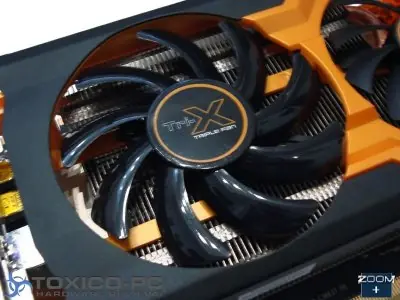

Vista de los 3 fanes del sistema Tri-X siendo el central un poco más pequeño al ser de 80mm, mientras que los laterales son de 100mm.

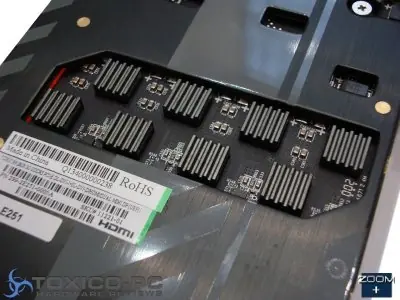

Los mosfets no están bajo el backplate sino que se dejo una especie de ventana para los mismos.

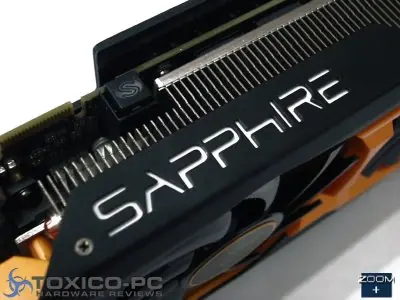

Esta versión viene con el logo de Sapphire Retroiluminado, leds que indican la temperatura de operación y un botón que alterna entre el UEFI BIOS y el BIOS tradicional, los clocks en ambos BIOS son idénticos al igual que los voltajes de operación.
Para alimentación extra en caso de overclockear aun mas este modelo que ya trae un importante nivel de OC de fabrica tenemos 2 conectores de 6+2 pines a diferencia del modelo de referencia que viene con uno de 6+2 y otro de 6 pines.
Etapa de pruebas…
Hardware:
ASRock Z77E-ITX
Intel Core i5 3570k
MSI R9 270 Gaming
2x4 GB RipjawsX 2400 Mhz
Cooler Master Silent Pro 600w
Hitachi 320GB SATA3
Software utilizado:
Windows 7 Ultimate SP1
GPU-Z 0.7.2
3D Mark 06
3D Mark Vantage
3D Mark 11
3DMark 2013
Ungine Benchmark Heaven 4
Sisoftware Sandra
Battlefield 3
Sniper Elite V2
Crysis 3
Battlefield 4

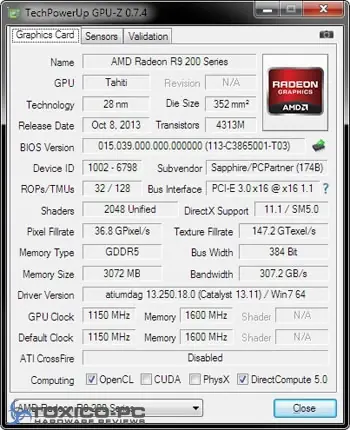

El GPU-Z proporciona también información técnica pero de una manera más detallada en la primera pestaña, y en la pestaña de los sensores tenemos también un registro del estado actual de la placa de vídeo.

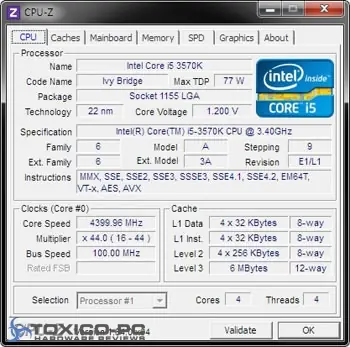

Para las pruebas utilizamos un procesador Intel Core i5 3570k a 4.4 GHz para evitar un posible cuello de botella. TODOS LOS RESULTADOS ESTAN POR ODEN DE IMÁGENES.
Sandra:

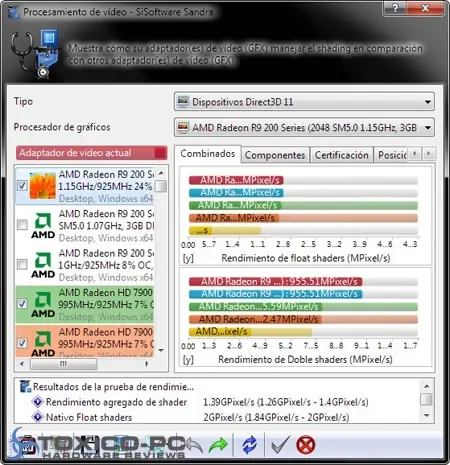

Procesamiento de video: 955,51 MPixels/s.

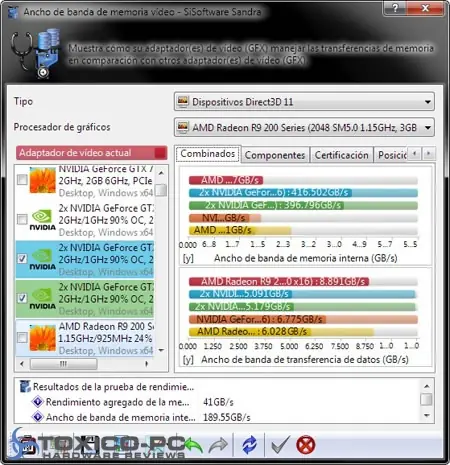

Ancho de banda de memoria video: 8.891 GB/s.

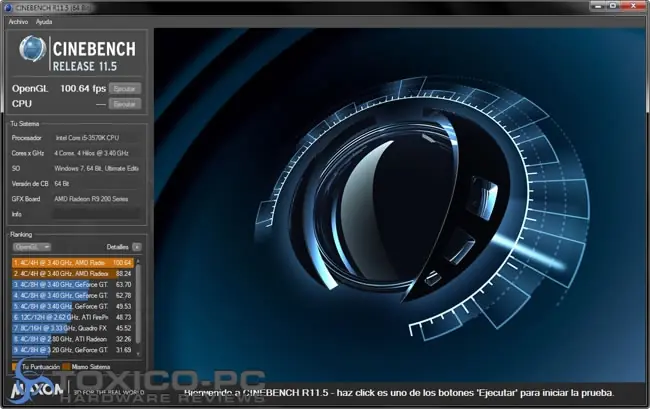

Cinebench 11.5 – OpenGL: 100.64 fps.
3DMark 06, Vantage, 11 y 2013:

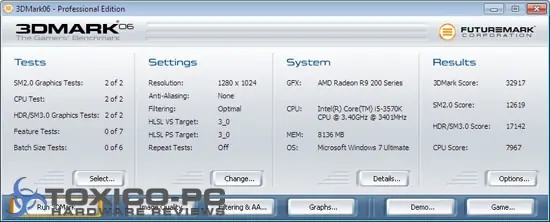

3DMark 06 - 1280x1024: 32.917 3DMarks.

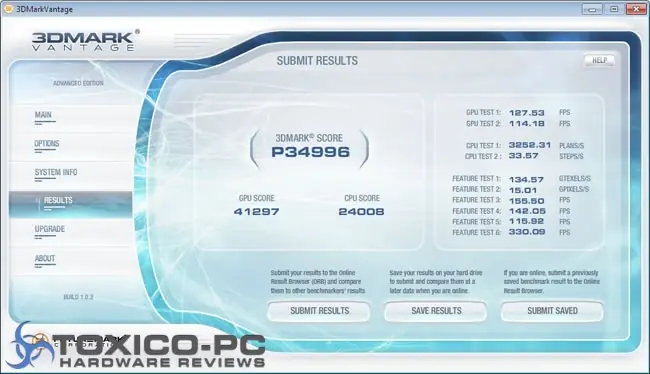

3DMark Vantage - Performance: 34.996 3DMarks.

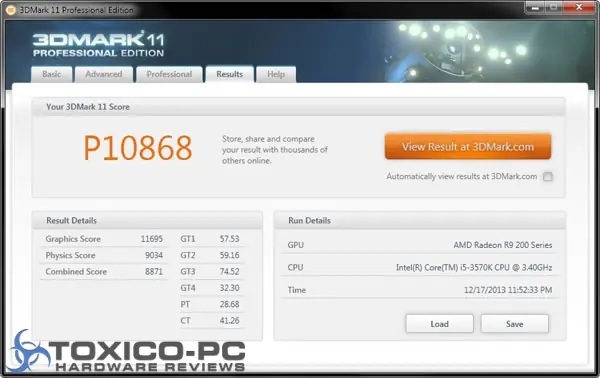

3DMark 11 - Performance: 10.868 3DMarks.

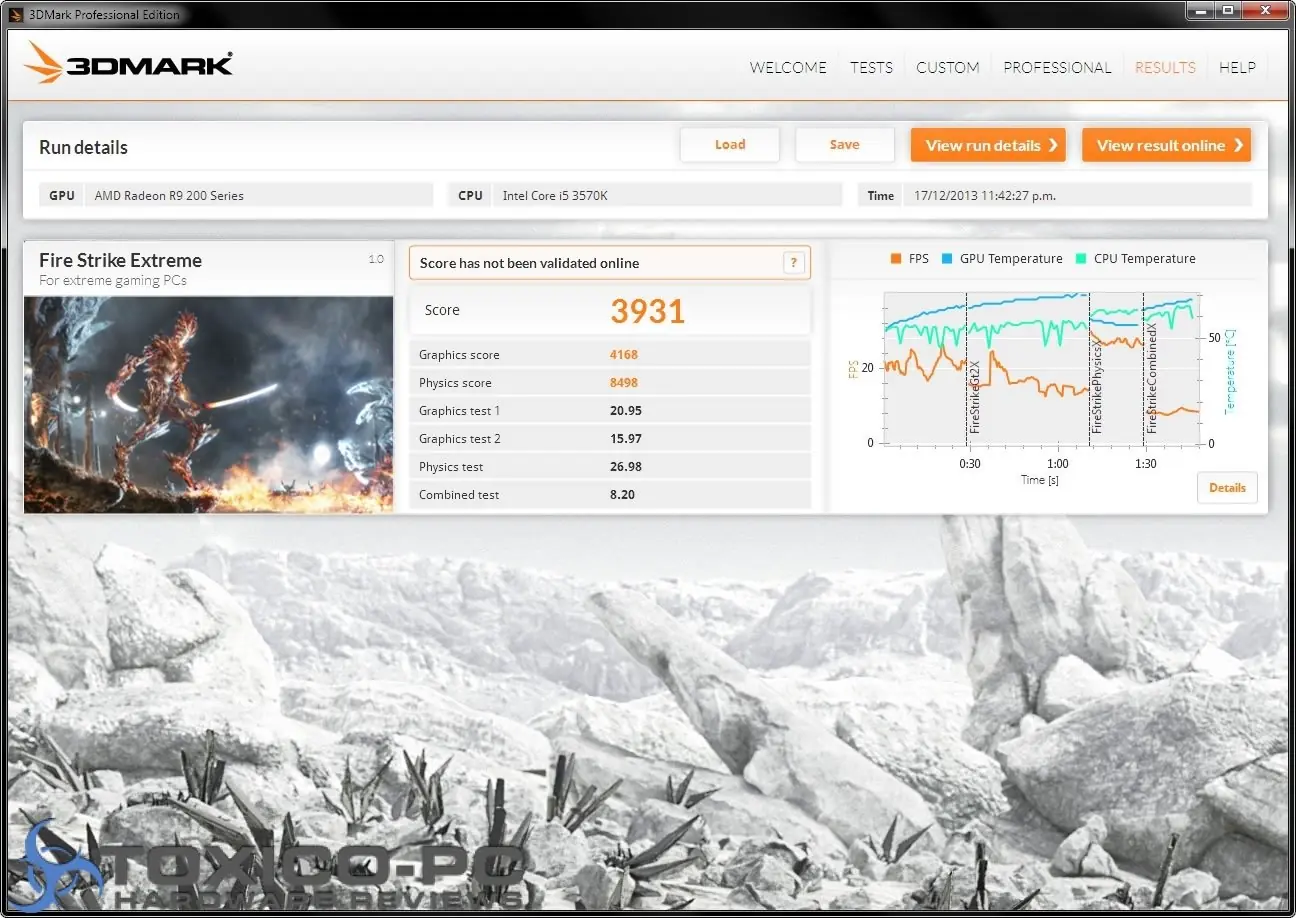

3DMark 2013 - Fire Strike Extreme: 3.931 3DMarks.

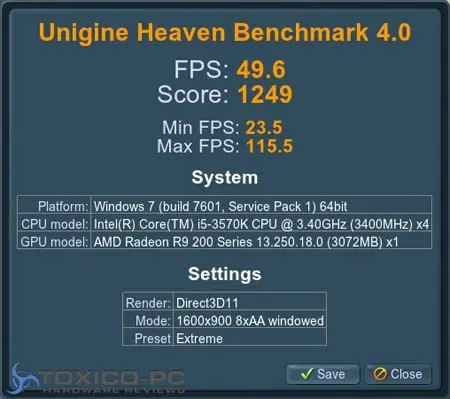

Heaven Benchmark 4.0:
Basic: 4.332 Puntos.
Extreme: 1.249 Puntos.
Comparativa Juegos…

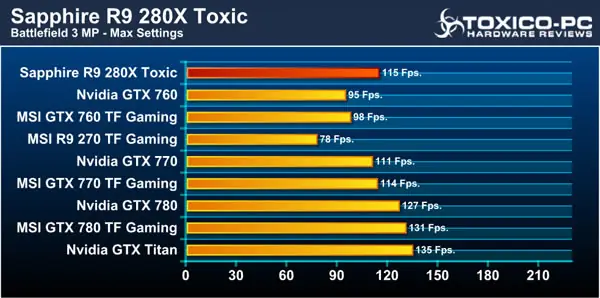

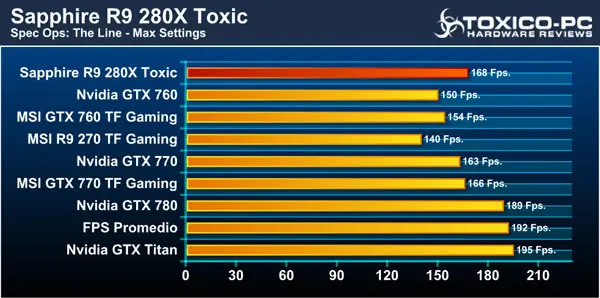

También realizamos comparativa utilizando algunos juegos de gran demanda gráfica, utilizamos solamente la resolución 1920x1080p.
Temperaturas…
Overclock…
La máxima frecuencia alcanzada fue de 1200 MHz para el GPU y 1700 MHz para las memorias, teniendo en cuenta las altas frecuencias que ya trae de fabrica es un excelente resultado que demuestra que todavía podemos sacarle un poco mas de rendimiento.
Estos son los resultados con las nuevas frecuencias:
Conclusión:
Terminadas las pruebas concluimos que se trata de un excelente diseño personalizado por Sapphire sobre la R9 280X combinando un buen sistema de refrigeración con un rendimiento excelente. El sistema de refrigeración tiene sus pro y su posible talón de Aquiles, como ventajas tenemos un sistema muy efectivo, silencioso y que es llamativo con el sistema de iluminación que posee aunque como posible desventaja las dimensiones del mismo son varios centímetros superiores al largo del PCB por lo cual deberemos medir el espacio disponible en nuestro gabinete para asegurarnos que la misma podrá ser instalada sin problemas. El nivel de OC que ya trae de fábrica es alto y ofrece un rendimiento notablemente superior al obtenido con las frecuencias del modelo de referencia, y aun podemos sacarle un poco mas de rendimiento si aumentamos la frecuencia un poco más de forma manual mediante el software Sapphire Trixx o cualquier programa compatible. Si bien esta versión es bastante más costosa que otros modelos justifica muy bien su diferencia con la calidad de construcción de la misma y el provecho que podemos sacar mediante overclock aumentando notablemente su rendimiento.
Desventajas:
- Mayor longitud que el modelo de referencia
- Bundle muy básico para una versión de gama alta
Ventajas:
+ Excelente rendimiento
+ Elevado overclock de fábrica
+ Potencial de OC
+ Excelente sistema de refrigeración
