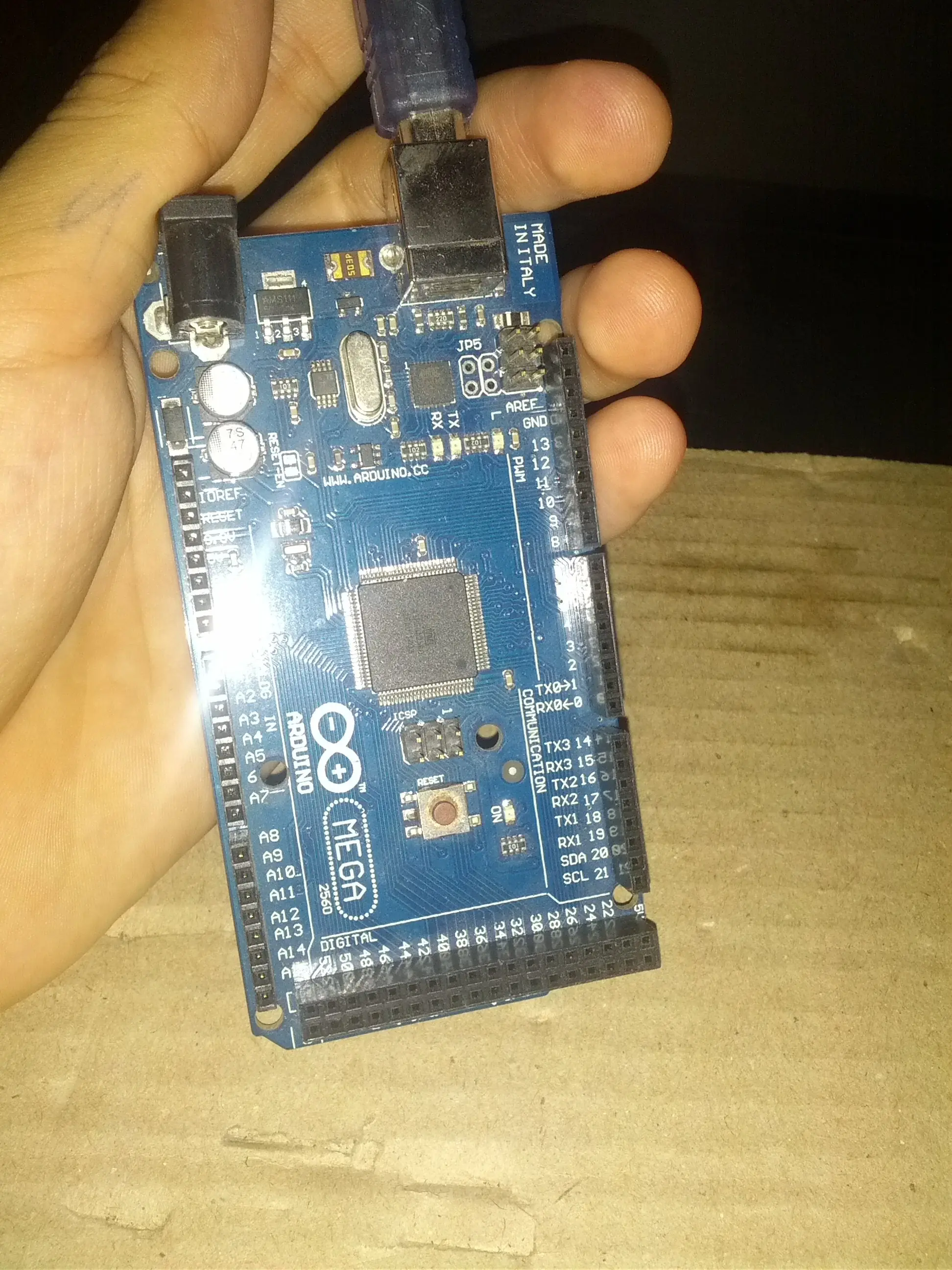

Mover motor Paso a Paso bipolar Utilizando un Arduino Mega 2560 o un Arduino Uno :
Para los que no sepan que es un Arduino , proximamente hare un post explicando más sobre estas asombrosas placas , pero por ahora diremos con son unos microcontroladores programables , que permiten comunicar de manera sencilla el Software con El Hardware con esta placa y motores PAP bipolares podremos hacer cosas asombrosas como por ejemplo este Plotter que hizo @manuel14
Materiales Necesarios:
Motor Paso a paso bipolar

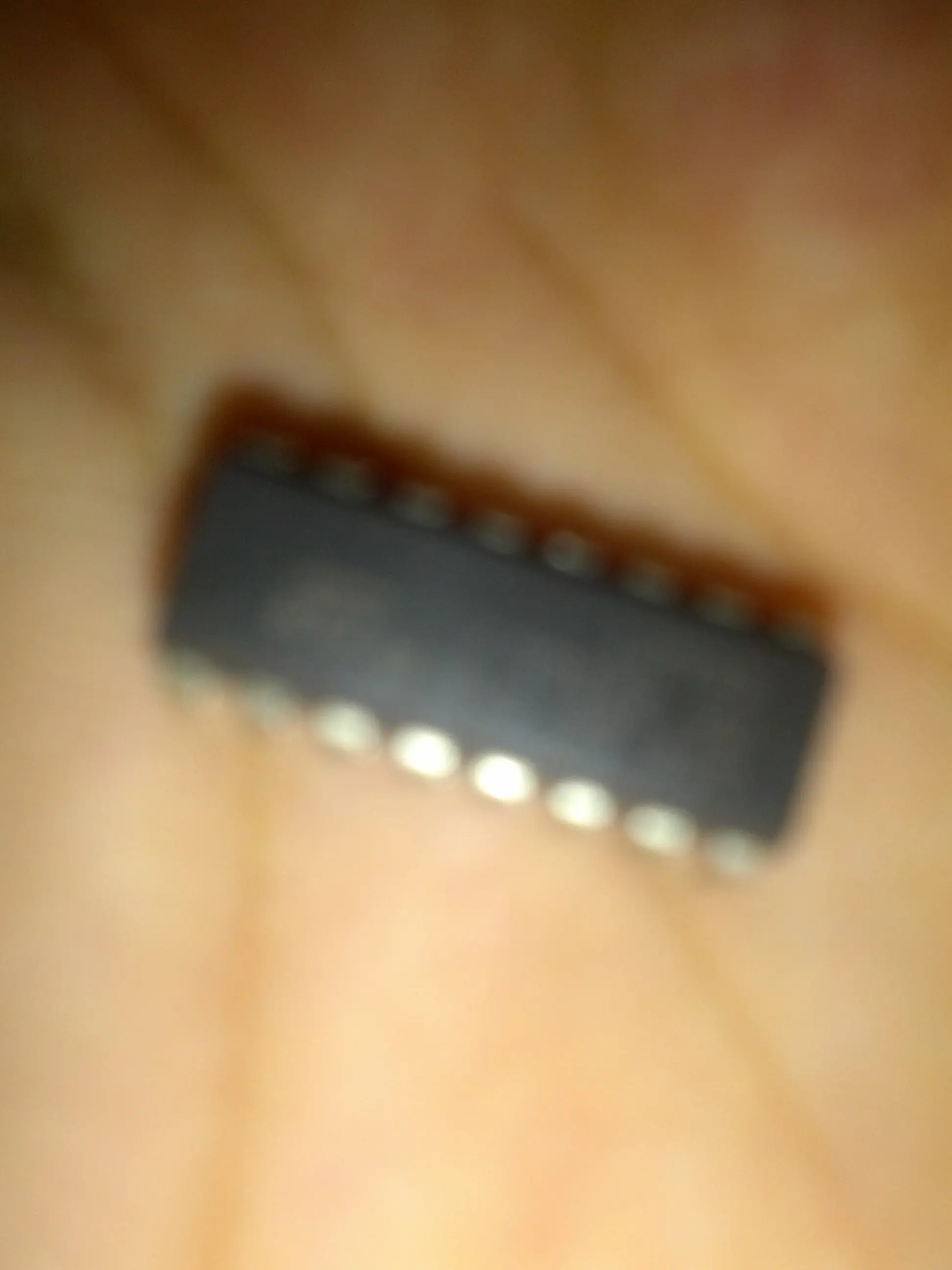

Integrado L293d
Fuente de alimentación del motor (Esta es de 7.4v a 600mah)

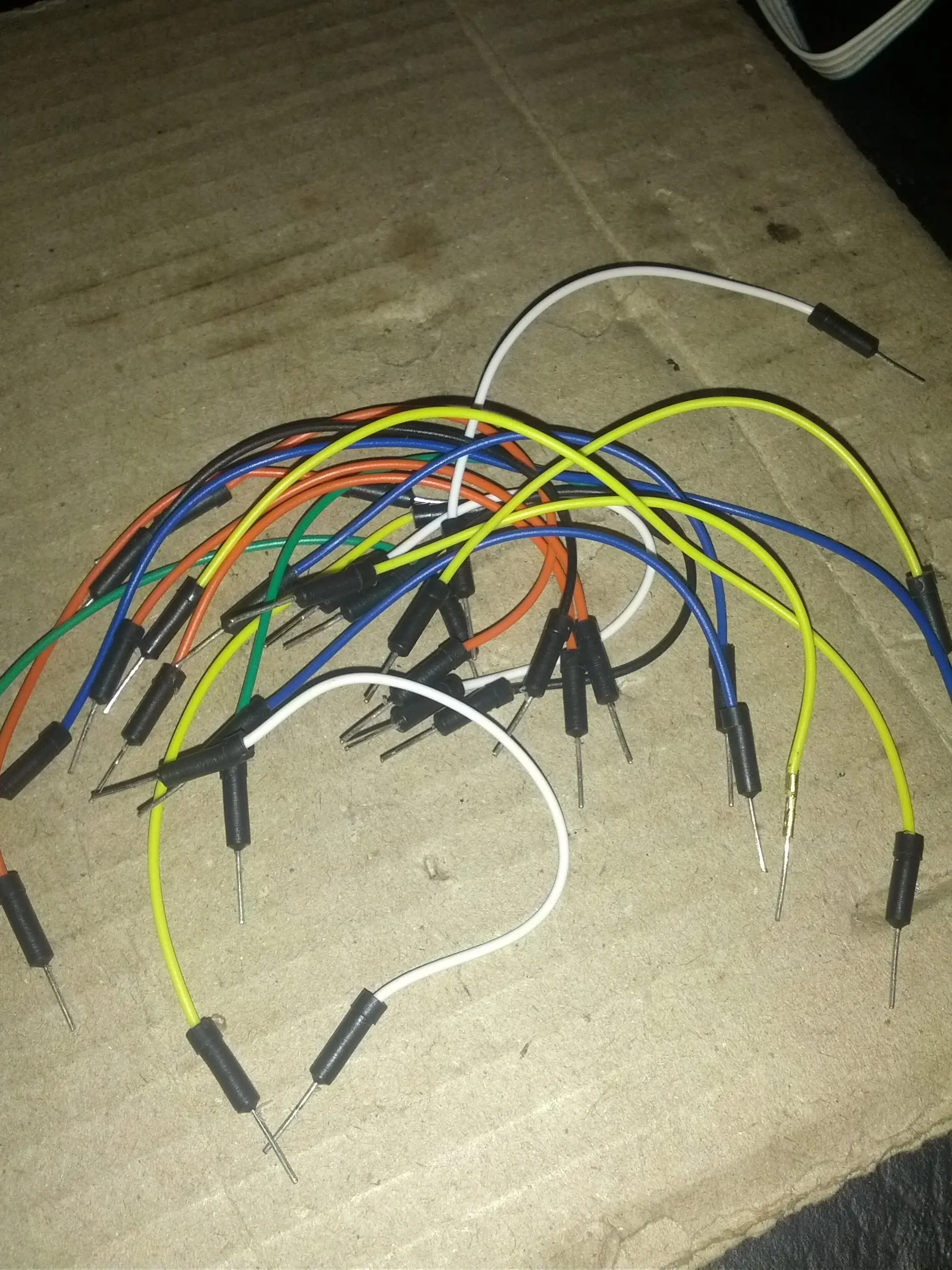

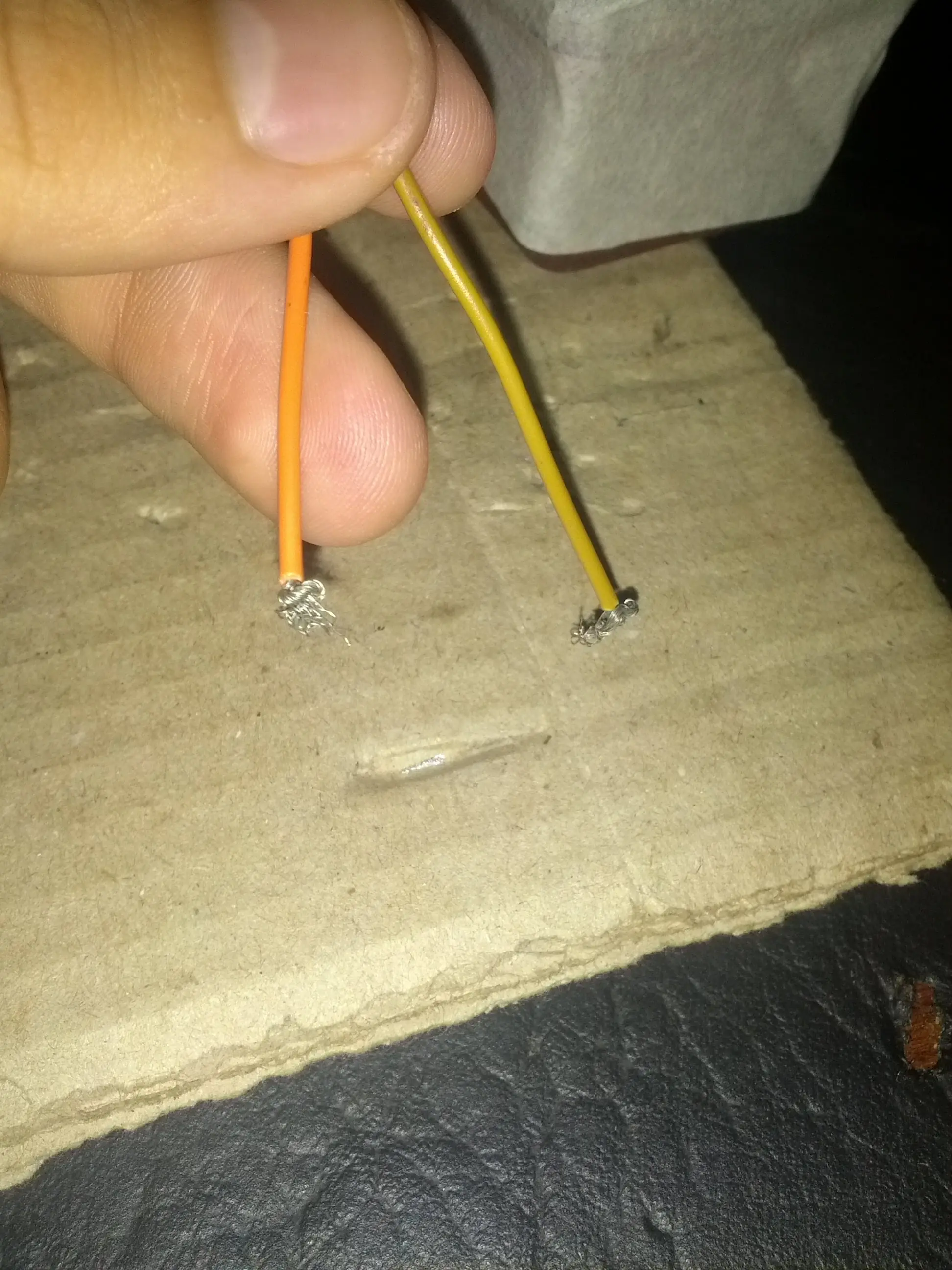

Jumpers o cables para conexiones

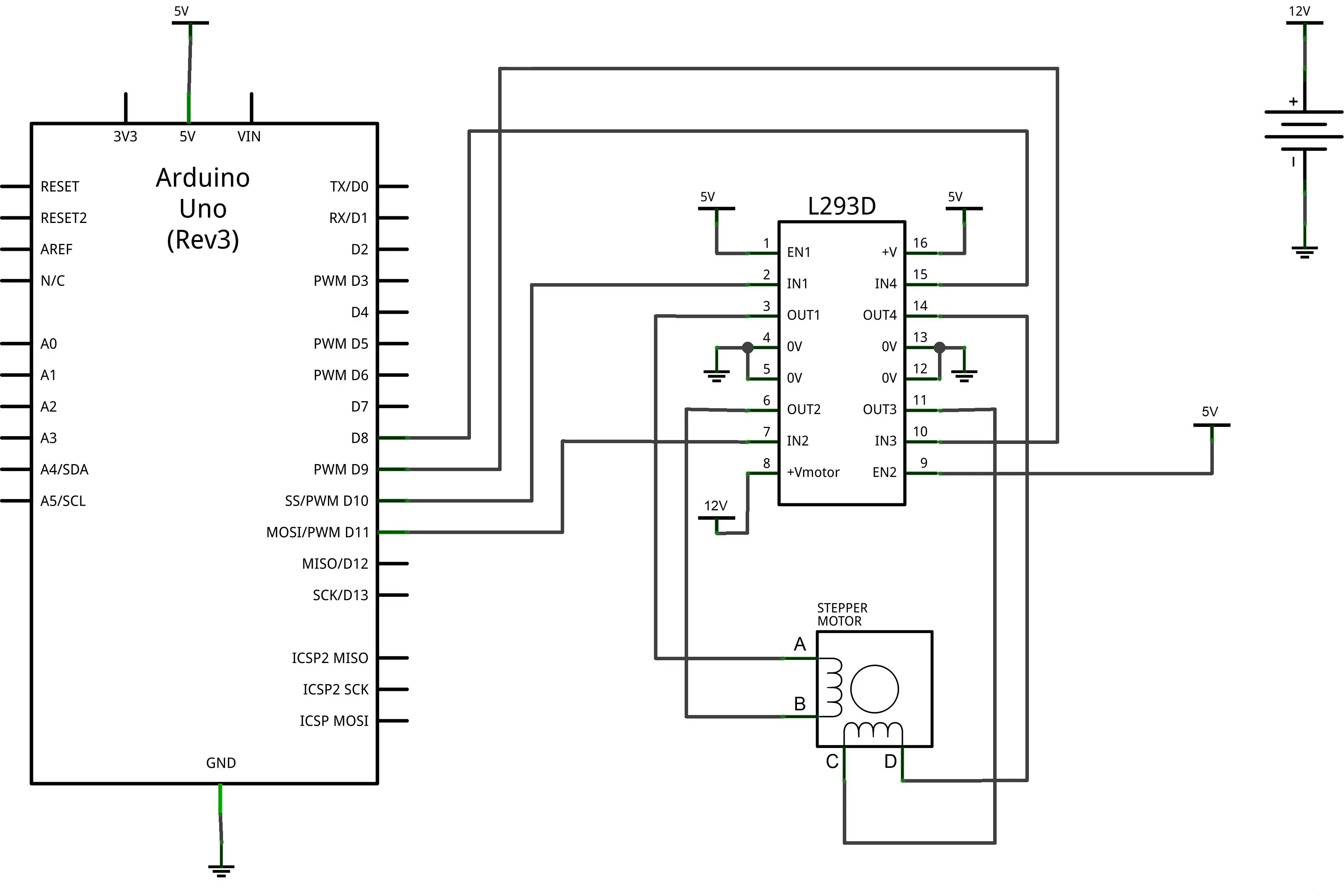

El Esquema De conexiones :
Conexionado de los Pines :
1 y 9 van a 5v
2,7, 10 y 15 van a Pines del arduino
3,6,14,11 van a Salidas a bobinas del motor
8 va a fuente de alimentación del motor , MAX 7,4v a 600mah
16 va a fuente de alimentación logica, Puede utilizarse la patilla 5v del arduino o la patilla vin . Max 7V
4,5,13,12 van a Gnd o tierra
* No olviden conectar la masa del arduino,l293d y fuente de alimetación de los motores entre si.
Mi Video Explicativo de las Conexiones :
Si te fue util el post y/o video te invito a suscribirte a mi canal, tambien si tienes una Duda puedes postearla ahi, y la respondere lo más rapido posible, ademas asi podras enterarte de todos los tutoriales y videos informativos que hare! Nos vemos la proxima Taringeros
