La historia.
E visto que muchos meten en aceite mineral sus tarjetas madre pero ninguno con una idea especifica, simplemente lo hacen en una pecera le meten piedritas y unos pecesillos de platico y otros mas entusiastas con cofrecitos que se abren y hechas burbujas "lindas cosillas no"
Pues Yo decidi por hacer el diseño de mi propio gabinete para una pc sumergible,
Si Leiste bien sumergible en nada mas ni nada menos que en aceite.
Y pues bueno basta de tanta palabra y vamos a las foto aventura que esto encierra...
muchos lados negativos y la dulce satisfacción de ser la envidia de la gente o ser el ídolo de muchas mas y claro los elogios...

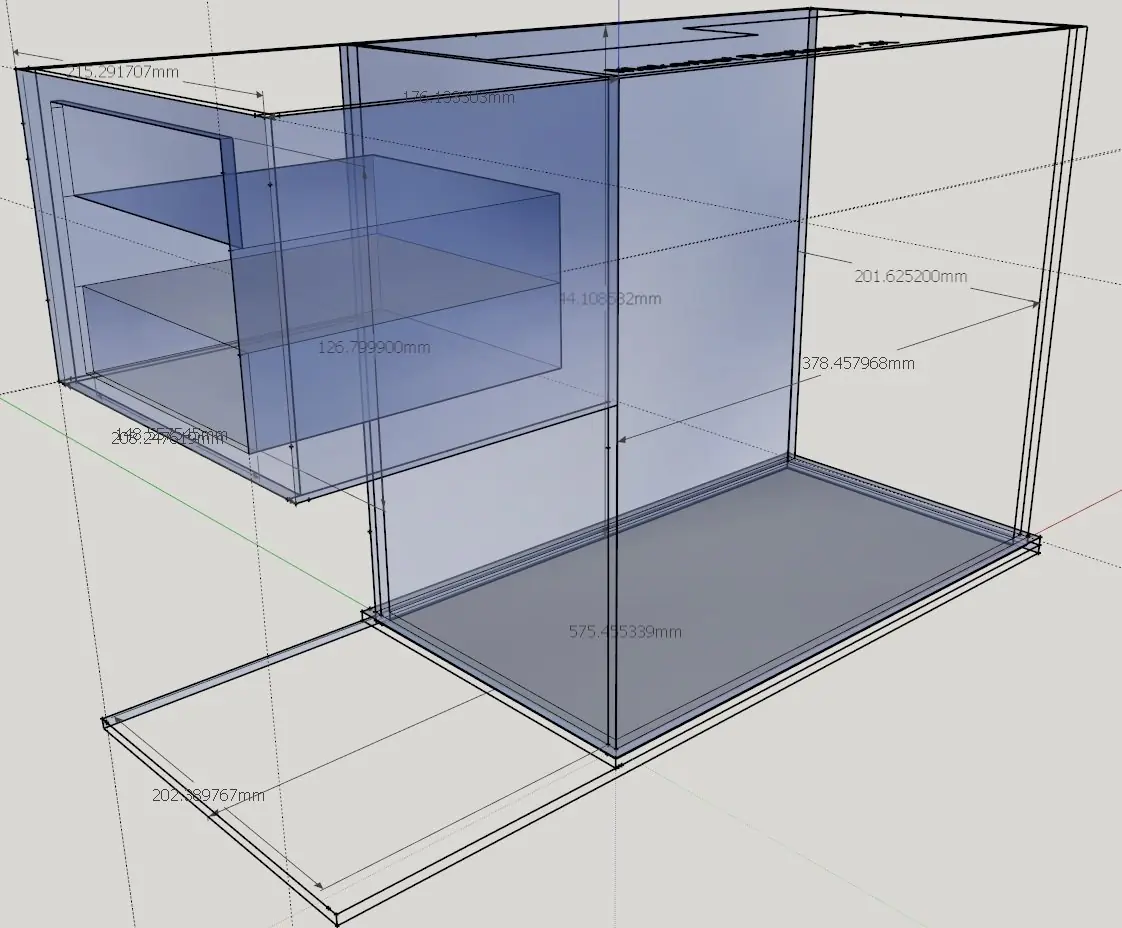

Para iniciar, que tal el diseño del gabinete no estudie diseño y menos vi tutoriales de sketchup para hacer este diseño no fue si no hasta la 4ta semana que medio aprendí hacer trazos en dicho programa
Posteriormente un amigo, me ayudo a pasar los trazos a autocad donde fue mas precisa la idea.

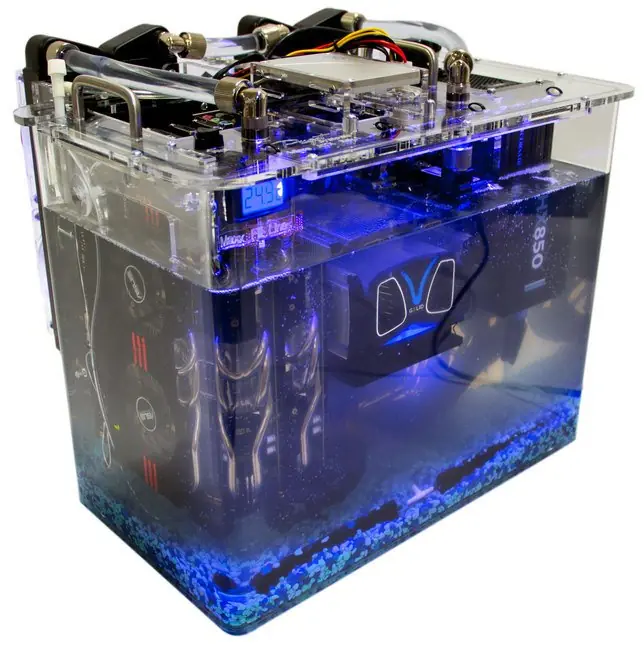

Previamente habia visto este gabinete y me dije mentalmente Yo lo debo tener, pero cuando vi el costo (unos 700 Dlls mas envió) dije no, mi economía no esta para esos lujos de momento.

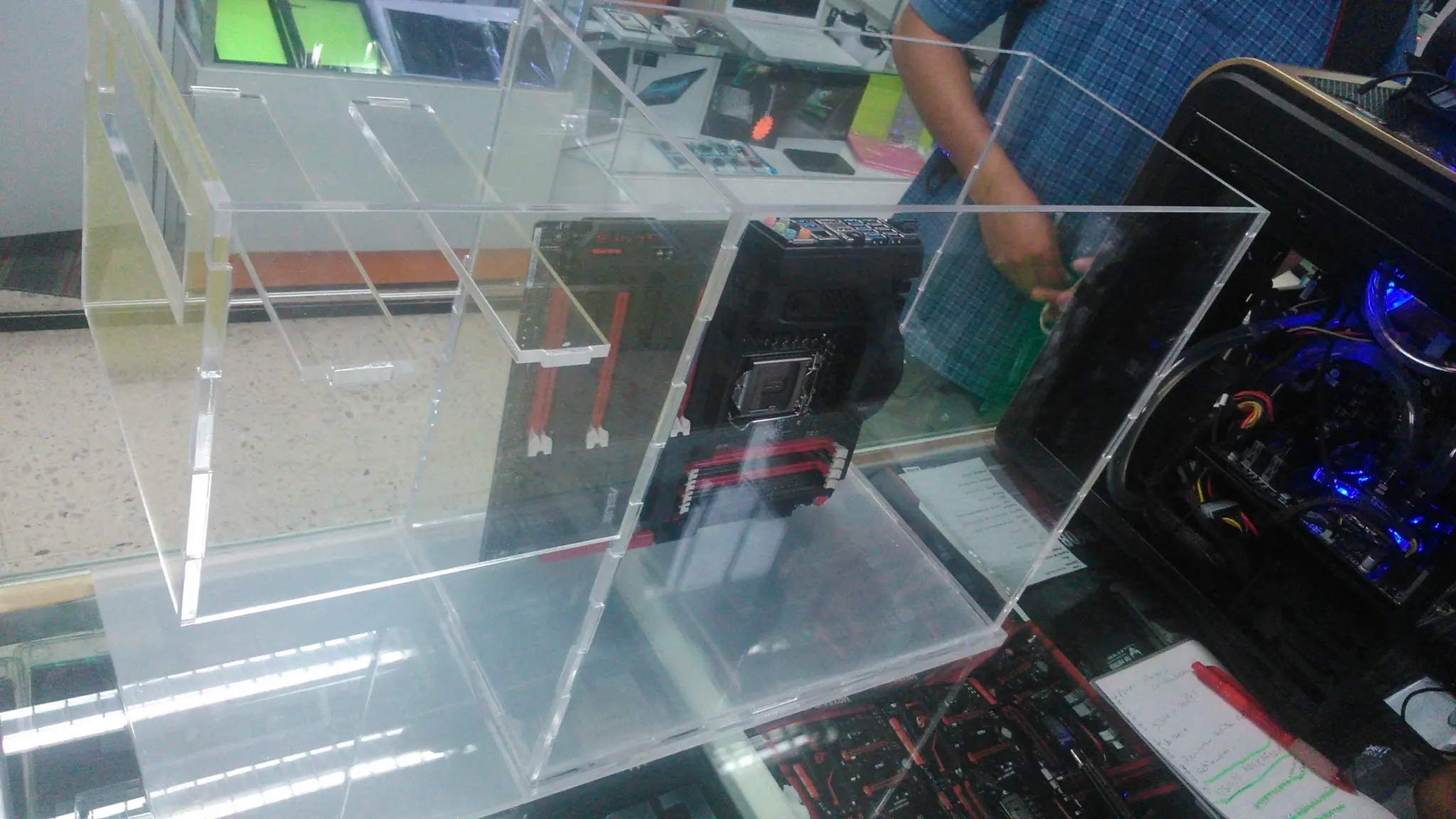

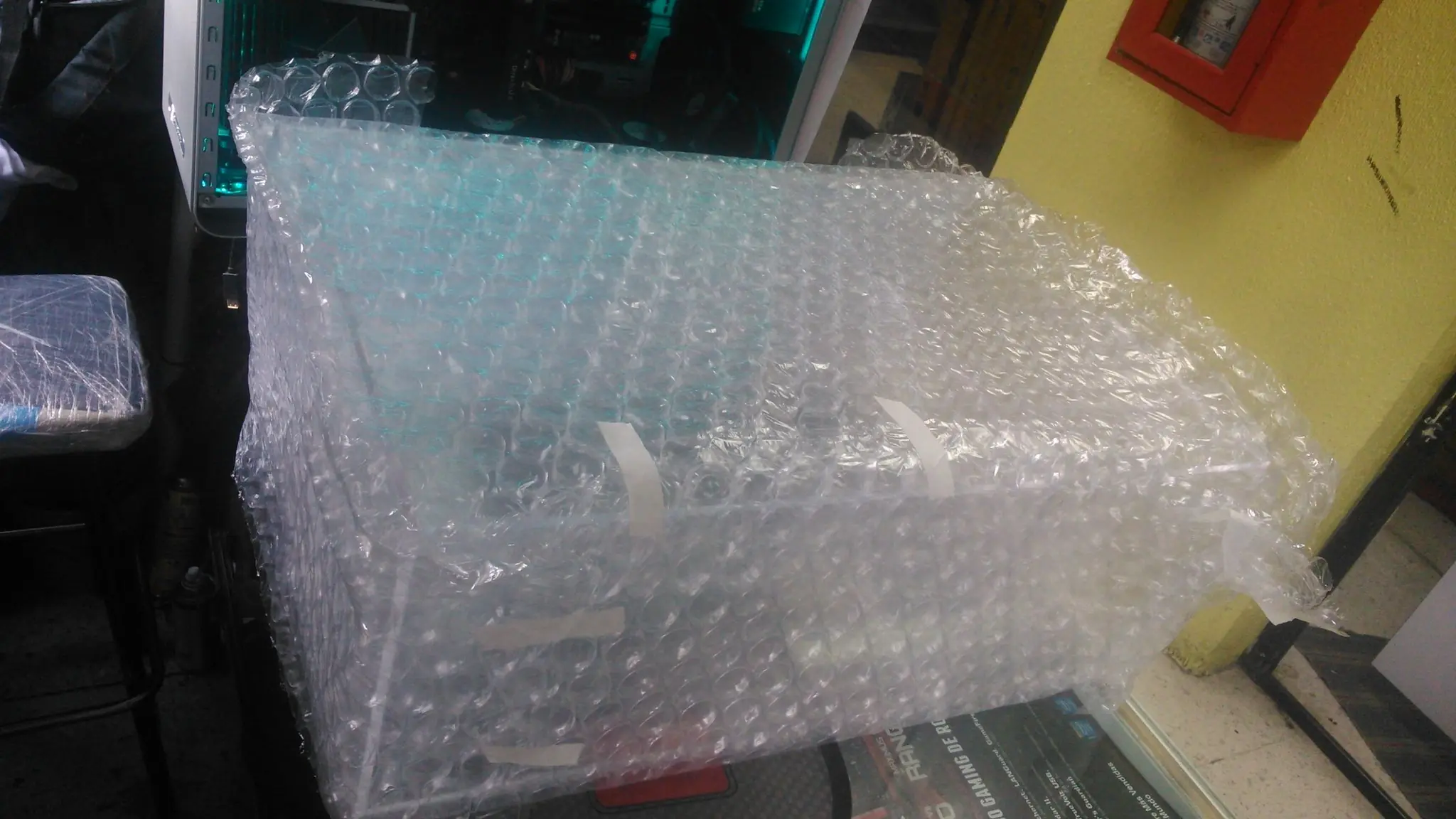

La entrega
En esta parte estaba emocionado por el asunto de la llegada de lo que seria mi gabinete,
el simple hecho de ver materializada una idea aveces es la mejor de las emociones cuando uno
no se la cree.
El Alma
Cuando estaba planeado que piezas utilizaría para este proyecto nunca pensé que me caerían piezas económicas es decir no cuento con patrocinadores ni nada por el estilo..
Solo que llego un muchacho a ofrecer piezas que el no necesitaba y las estaba dando a muy buen precio y lo mejor de todo es que eran seminuevas excepto por la Mobo que esa si la compre nueva
Estas piezas son.
G1 sniper x88
Apu 10 6800k
Ddr3 Hyperx 8Gb 1600mhz
Ssd 128 Ocz agility 4
Psu CM 700wtts
R7 260x 2Gb

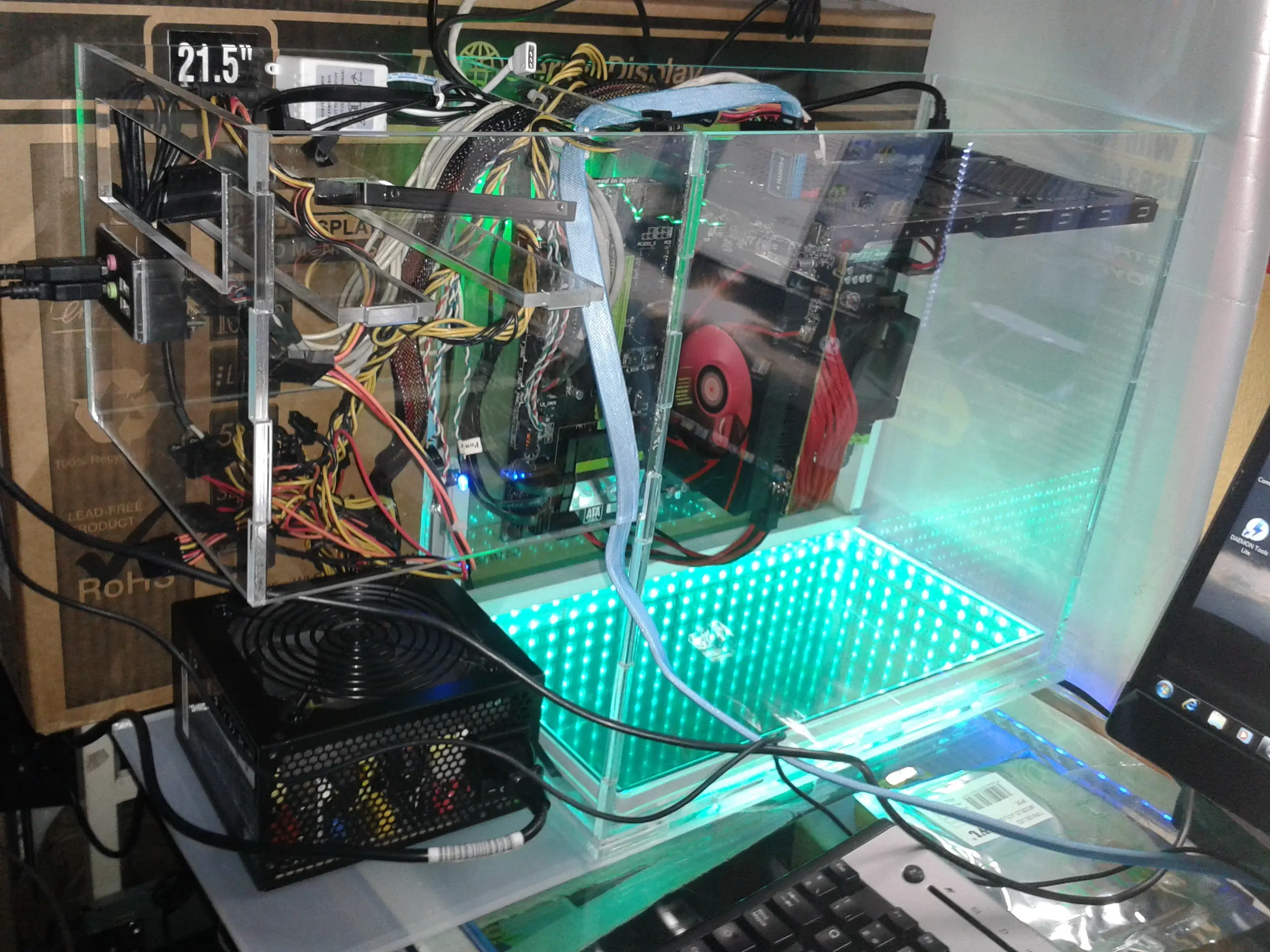

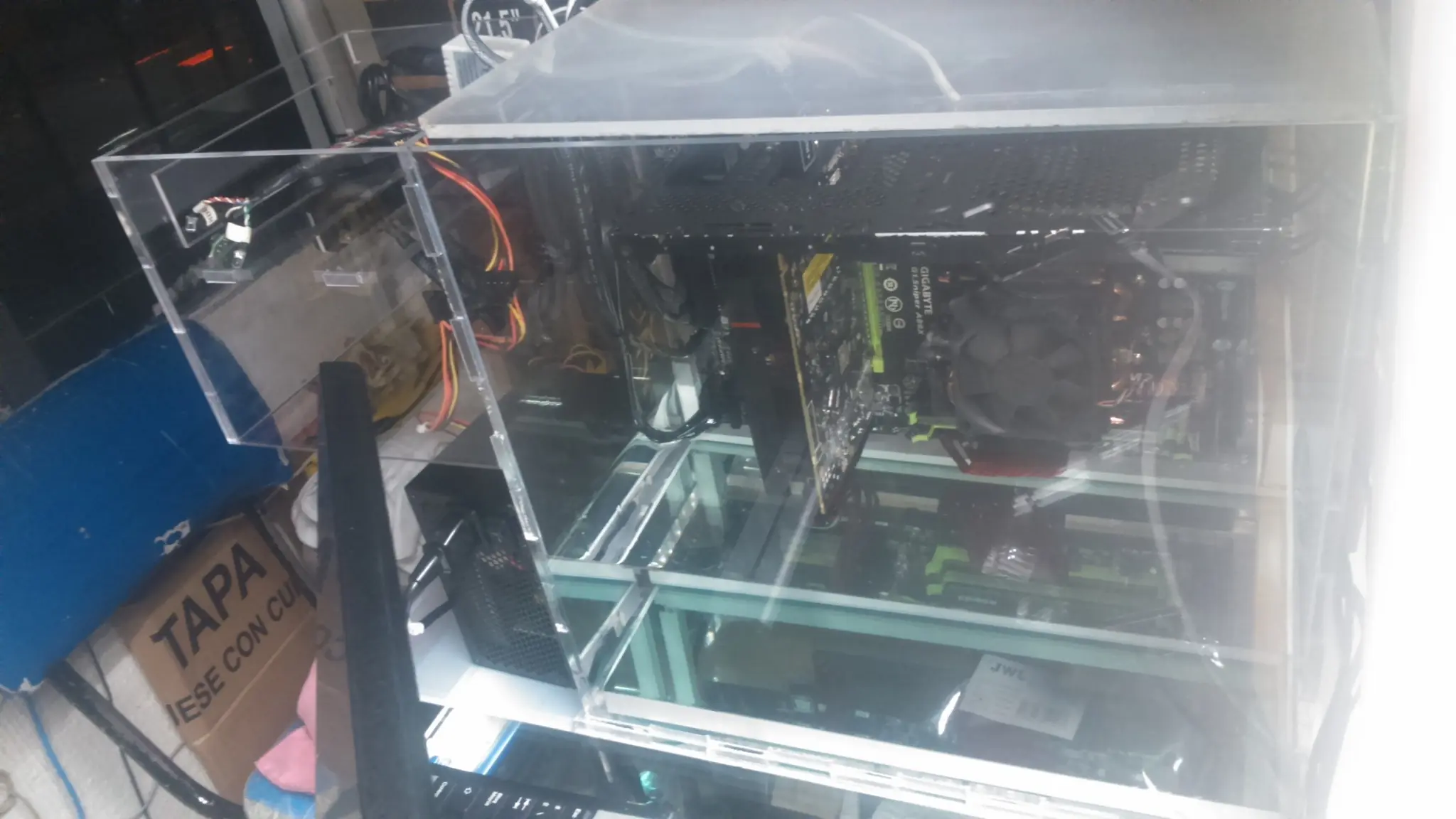

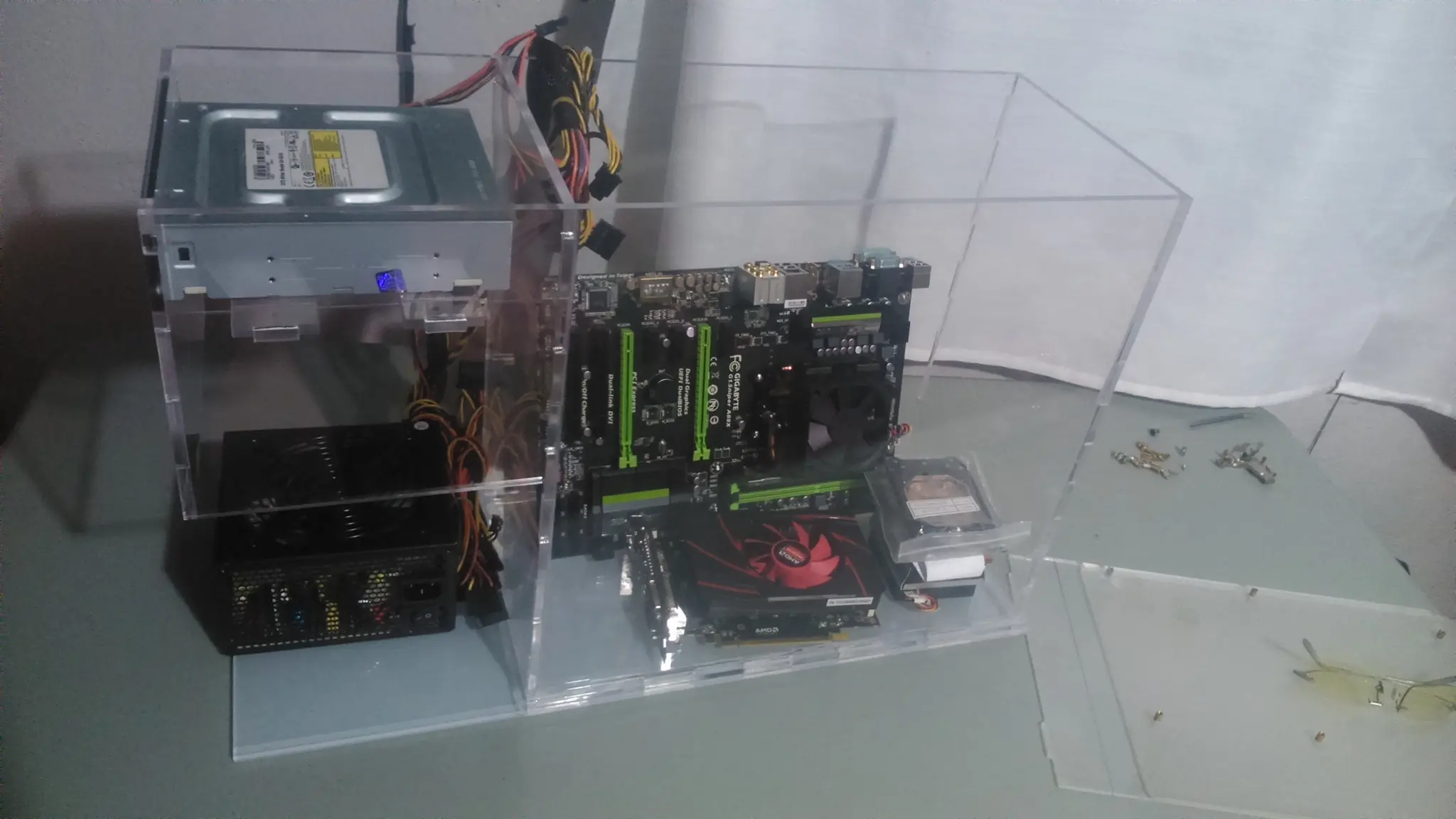

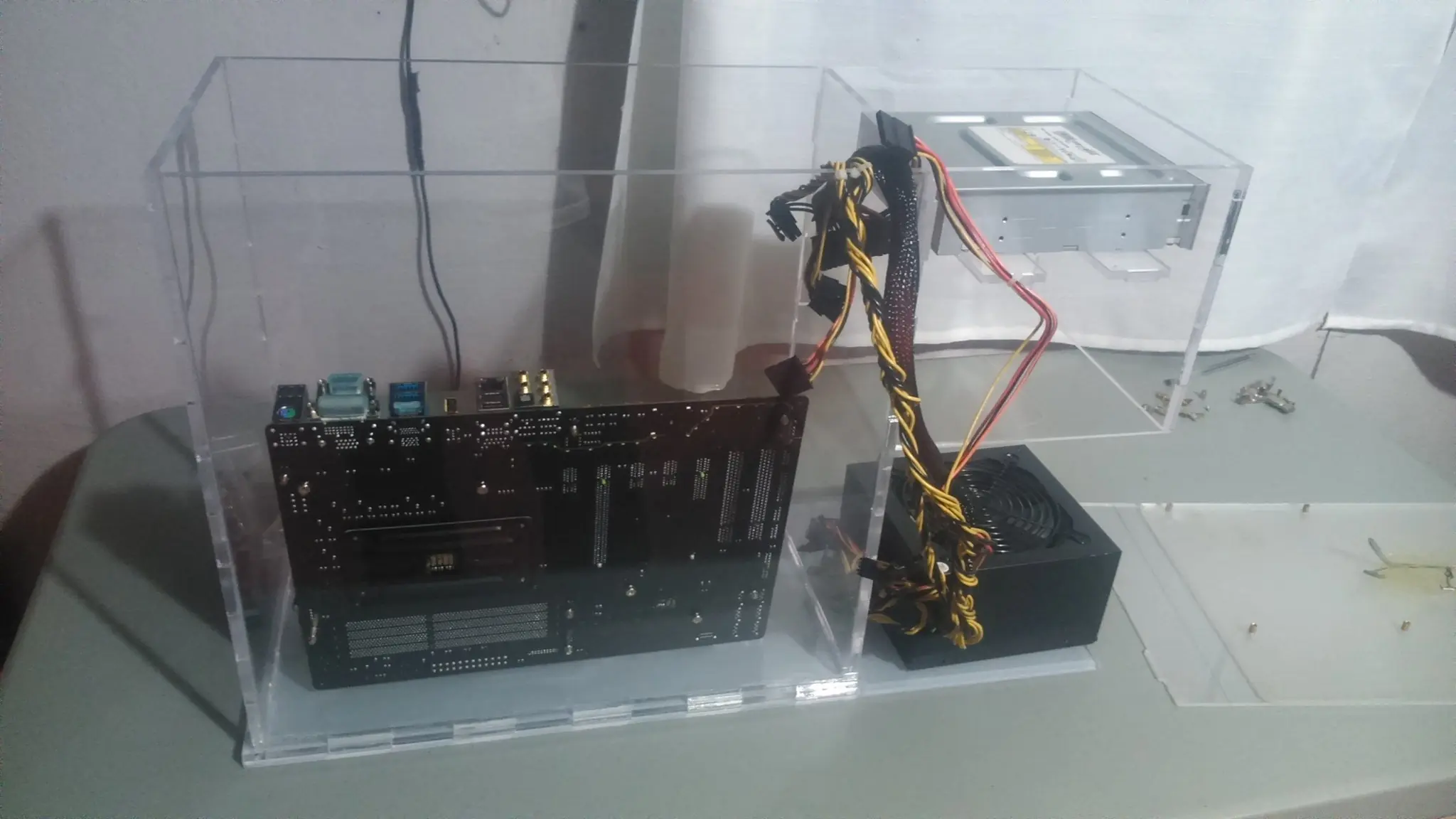

El Acomodo y distribución en el gabinete
Como el Gabinete es por diseño no tiene las medidas de uno convencional o estándar por lo que las perforaciones para introducir los cables me obligaron a meter extensiones modeadas.
y habia visto en el Youtu un video de como hacer un espejo infinito mismo que me paracio una excelente idea para ponerlo de fondo en la futura "Pc Era"
Nota, Para lo que quieran hacer un mod así, asegurence primero de sellar bien las esquinas de todas las uniones en un gabinete asi y dejarlo con agua por unas 48 para así prever futuras fugas, me sucedió y me puso de malas esto, por que se retrasa todo el proyecto...

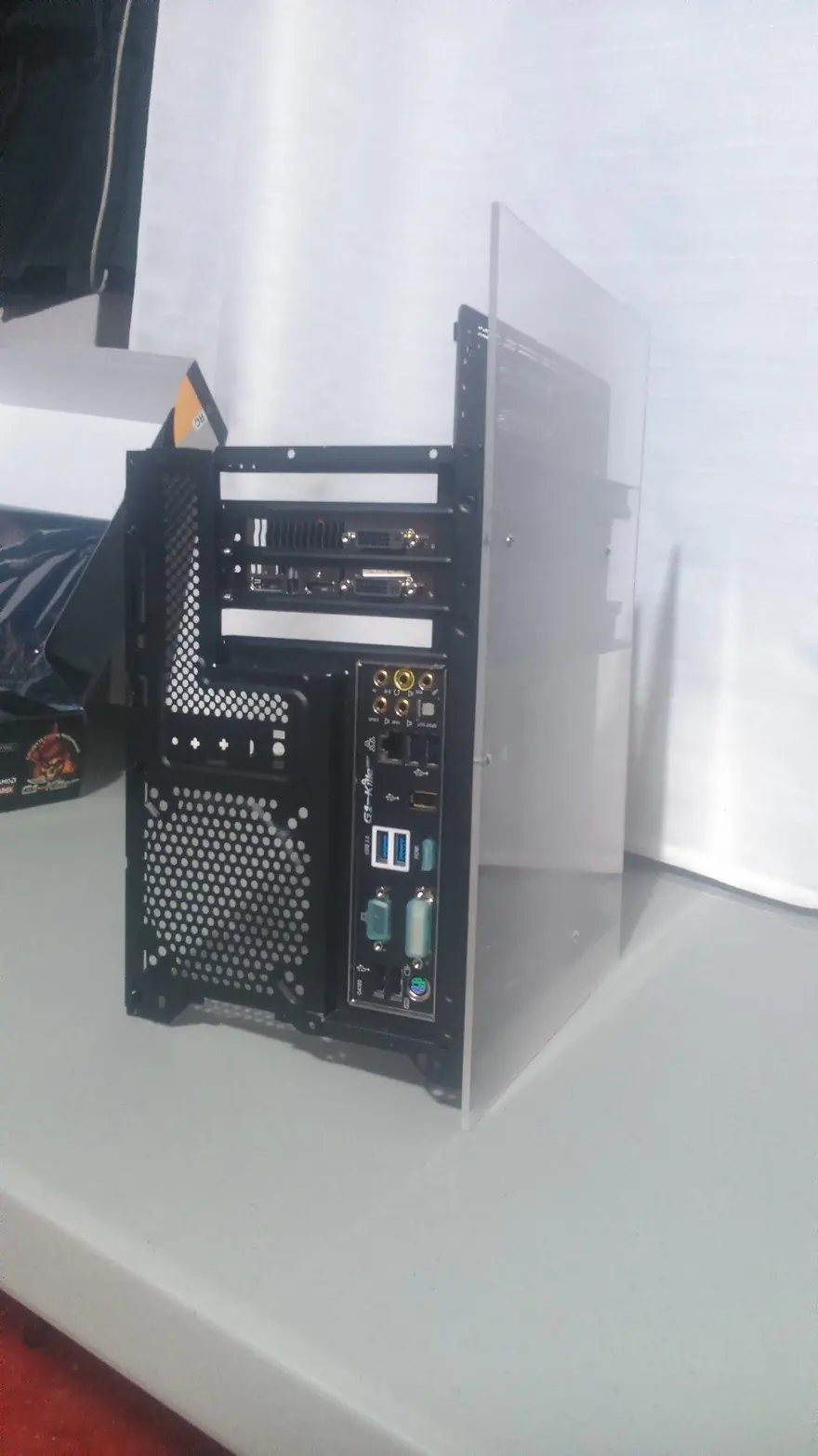

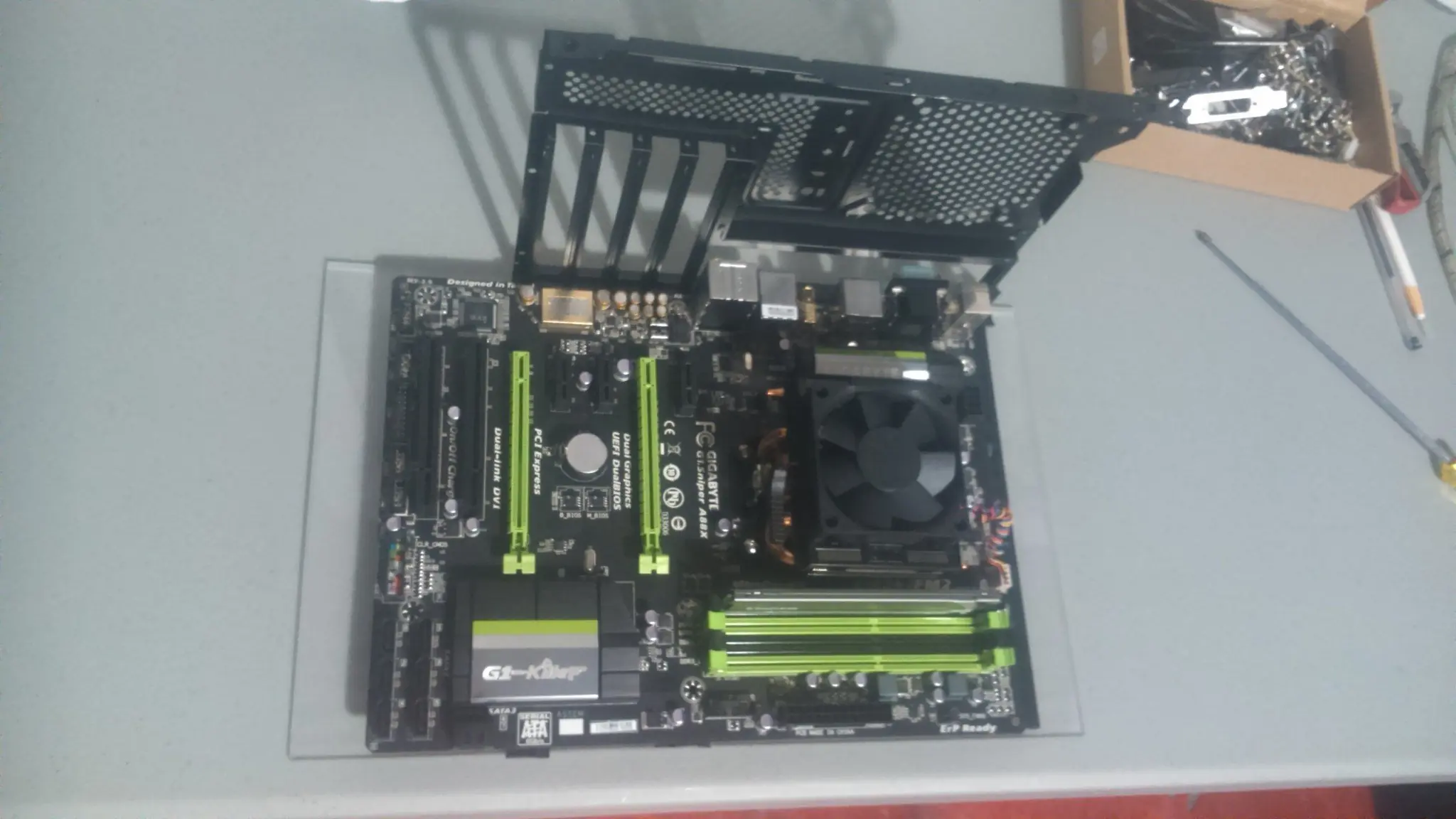

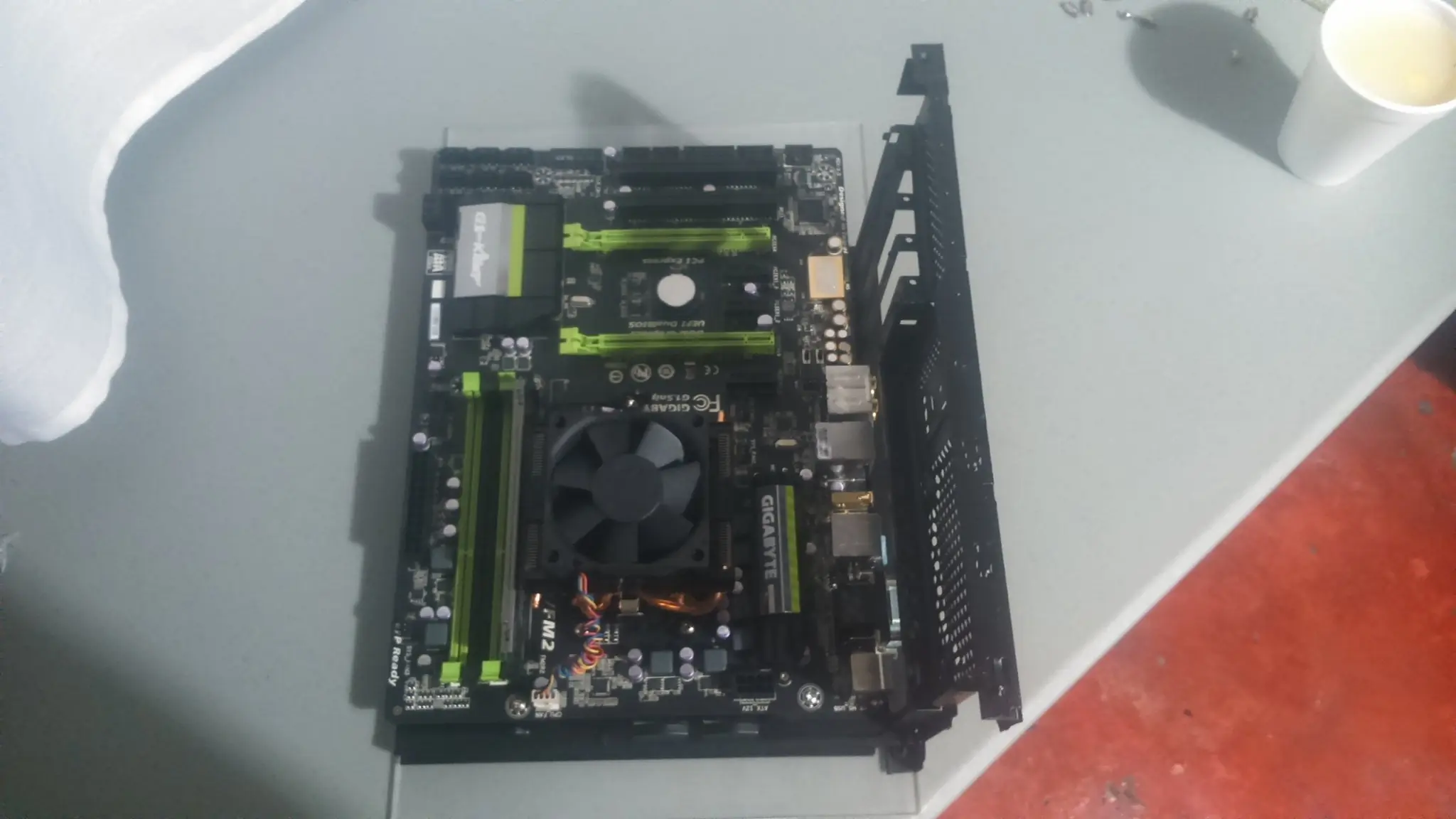

El Soporte de la motherboard y Vga.
como les decia no tengo los suficientes recursos para comprar todos y cada uno de los elementos para que quede bien este proyecto.
Asi que pues manos a la obra y a utilizar el dremel mi fiel compañero de multiples trabajos
Utilice una placa de acrilico de un lcd que ya no servia y parte de un viejo gabinete para dar soporte a la placa base (motherboard) y de paso para fijar a tarjeta de video.
Yo no sabia pero si la tarjeta de video esta un poco inclinada fuera del riel del Pci se puede quemar.

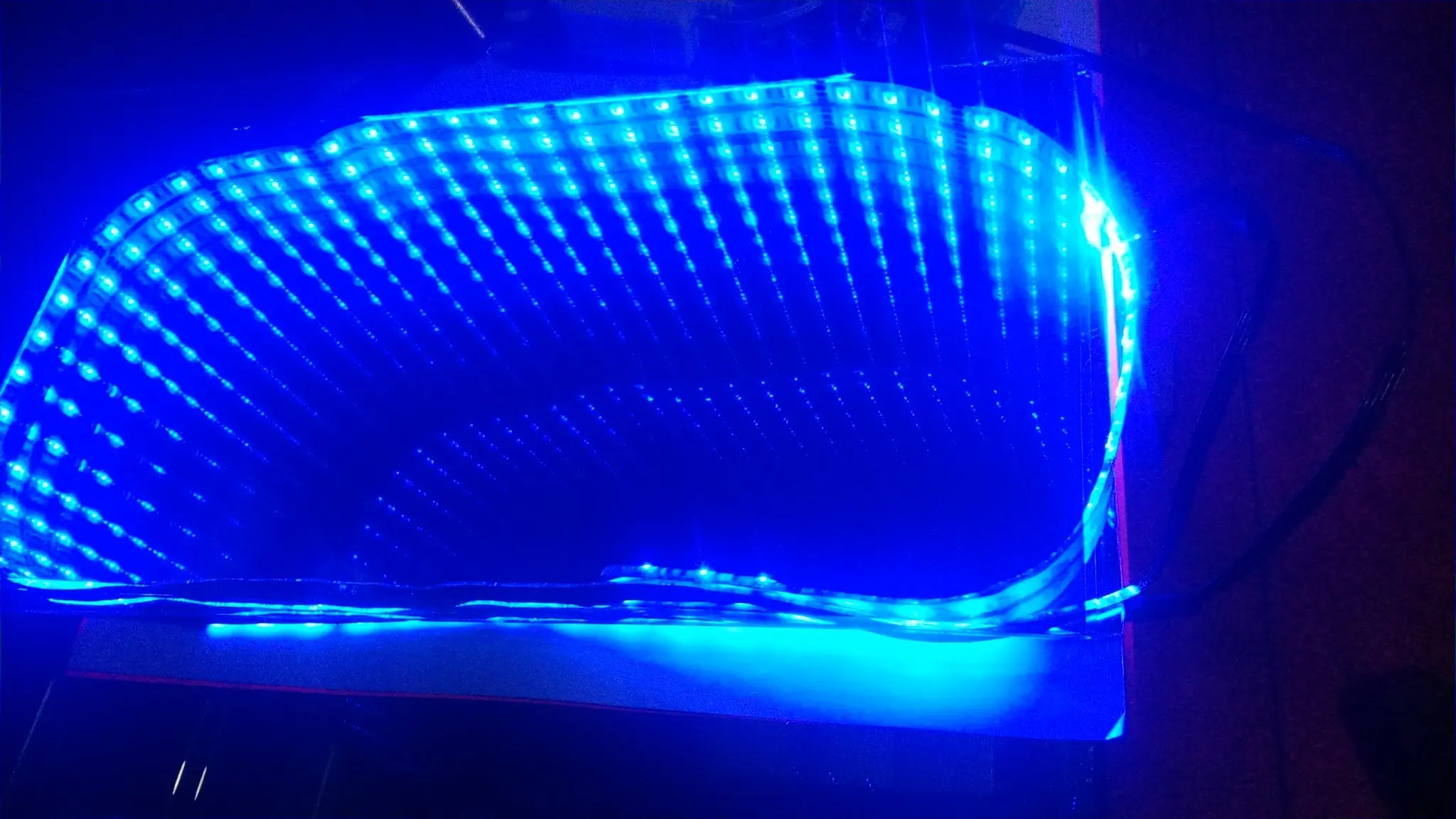

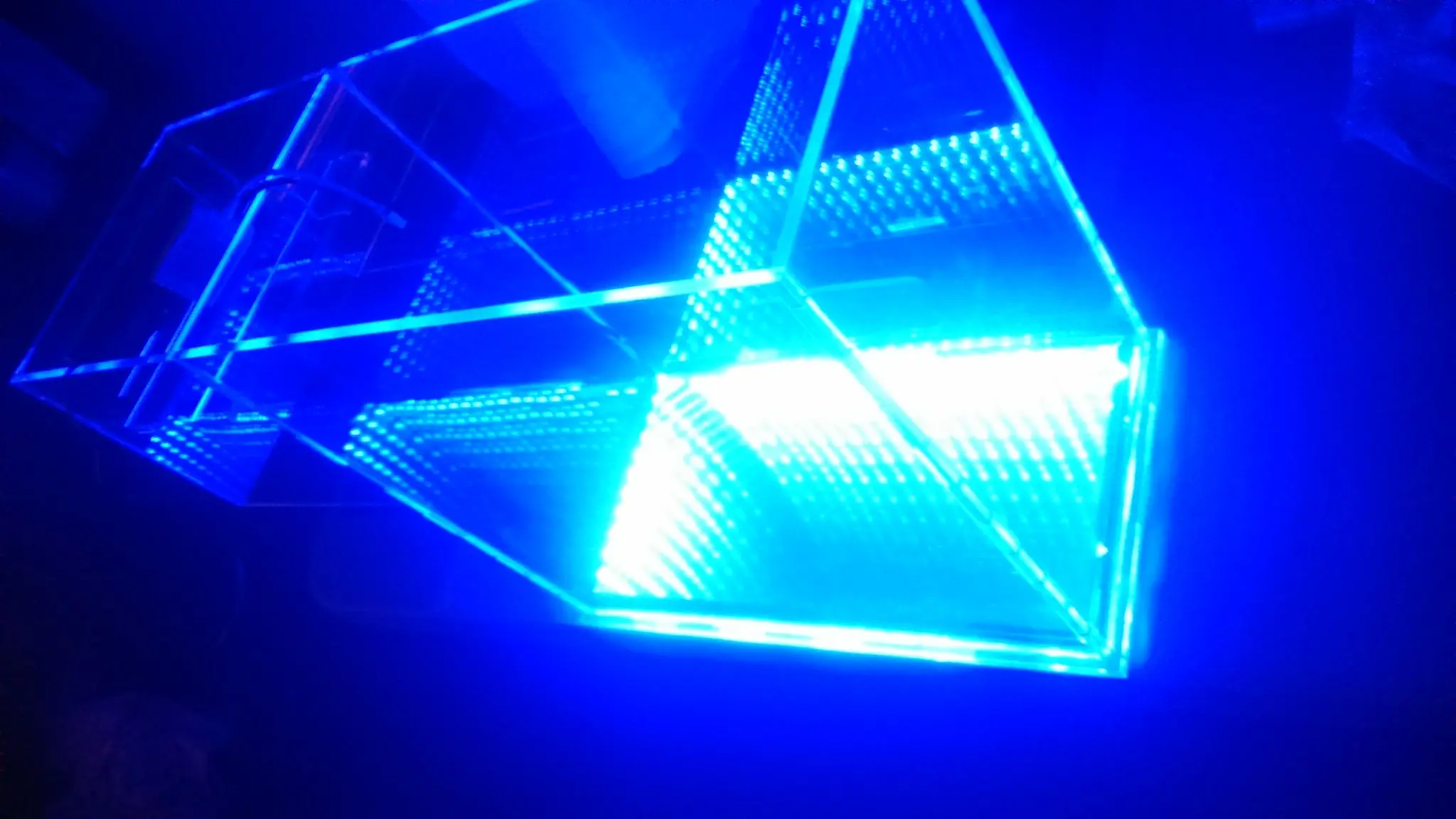

Haciendo pruebas con el espejo infinito
Como lo había mencionado antes vi un video en youtube de como hacer un espejo infinito y me parecio una idea buena para incorporarlo a mi Pc Era.

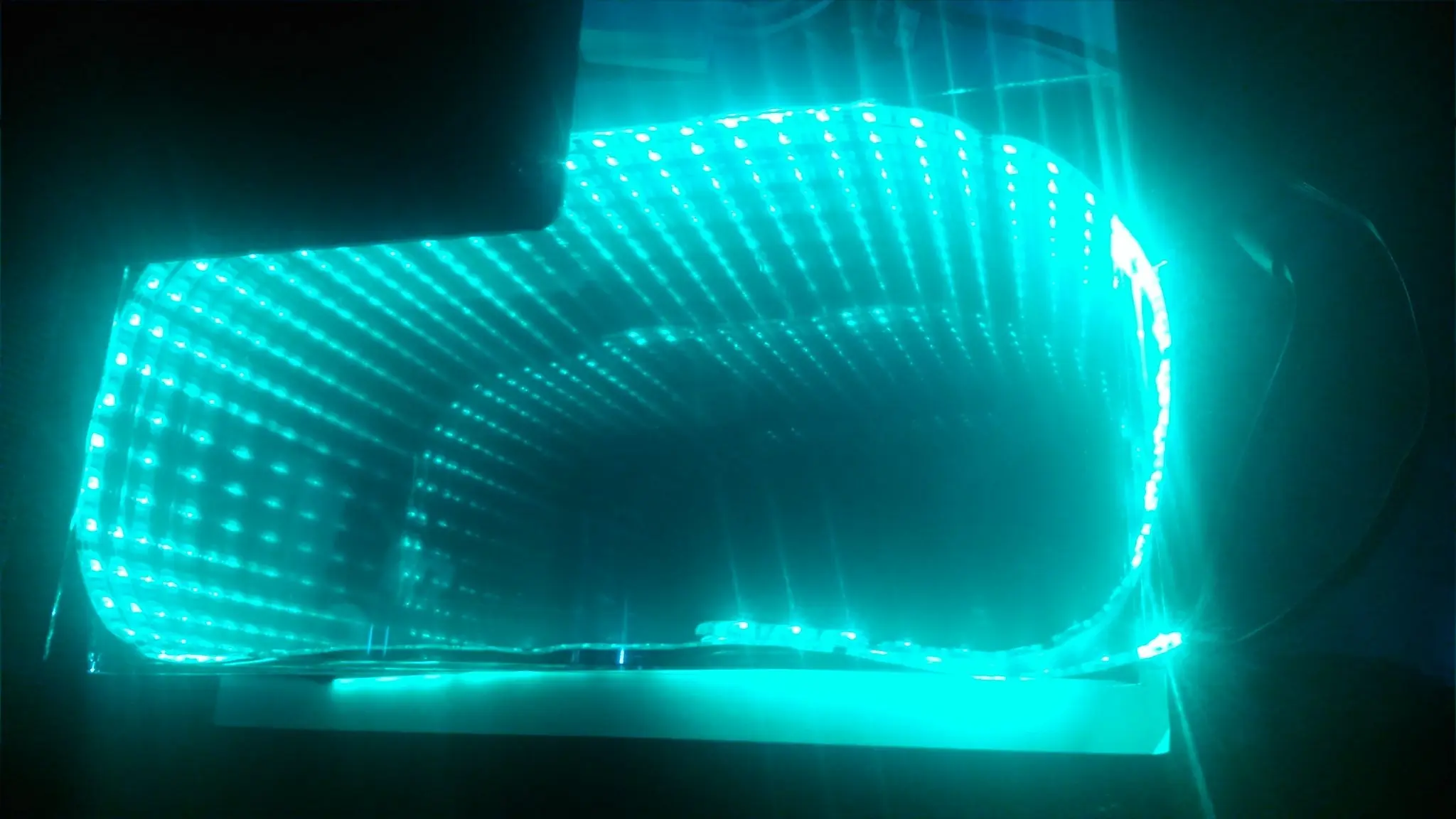

Como es una tira de RGB puedo cambiar la tonalidad.
Me gusto mucho como se ve en azul. pero como toda la mobo es verde ni hablar se va en verde

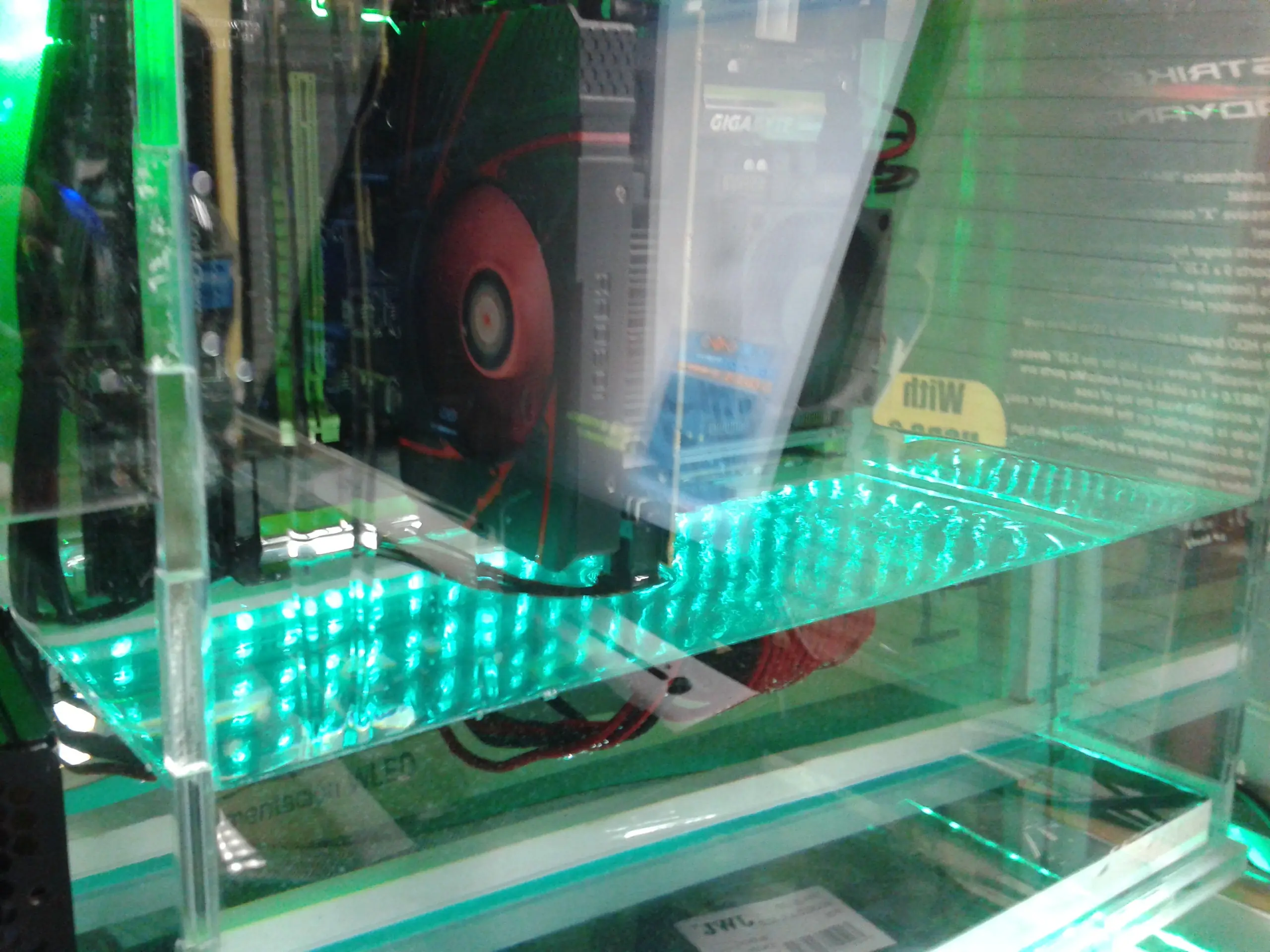

y que tal como se ve ya dento del acrilico

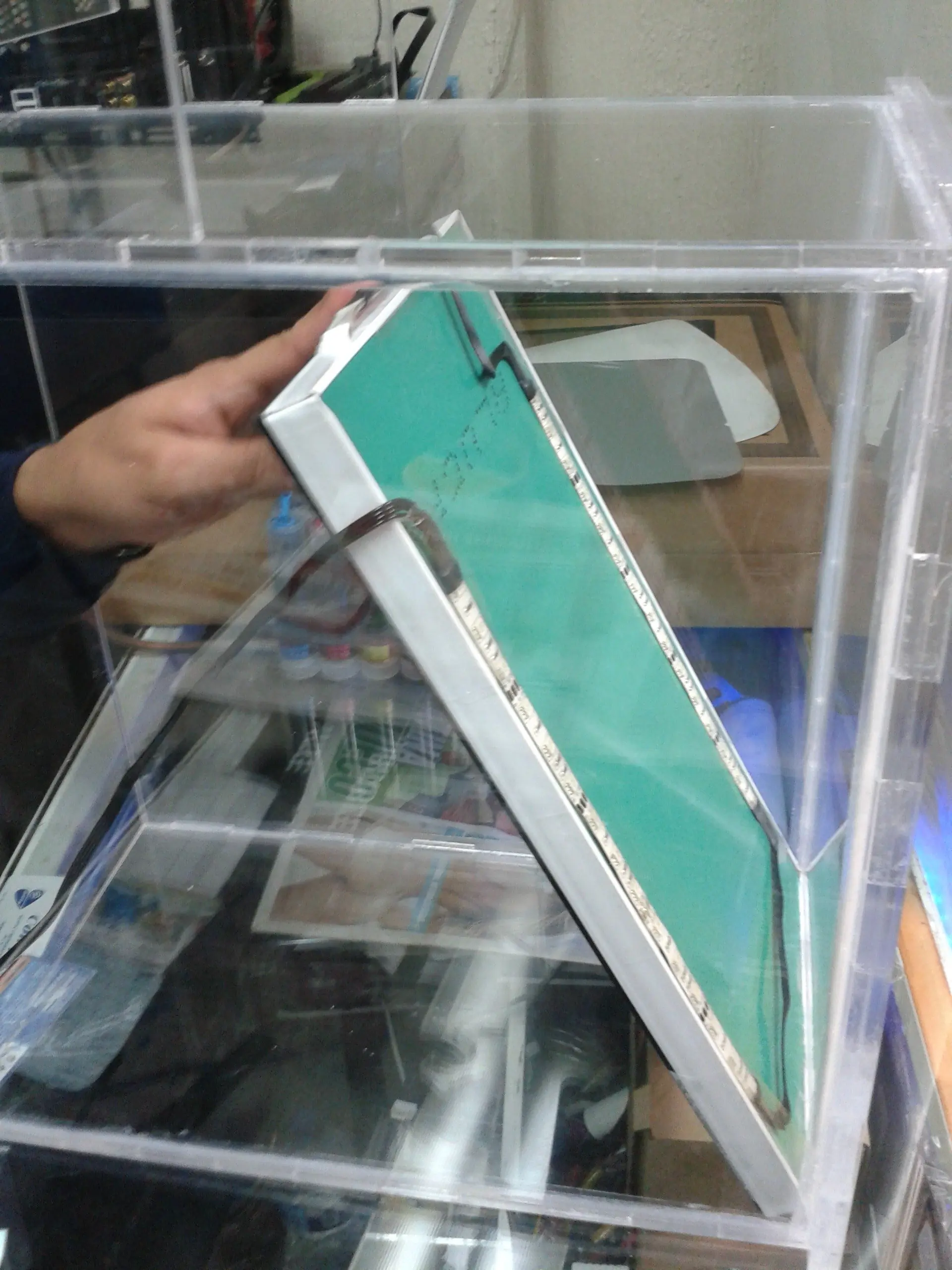

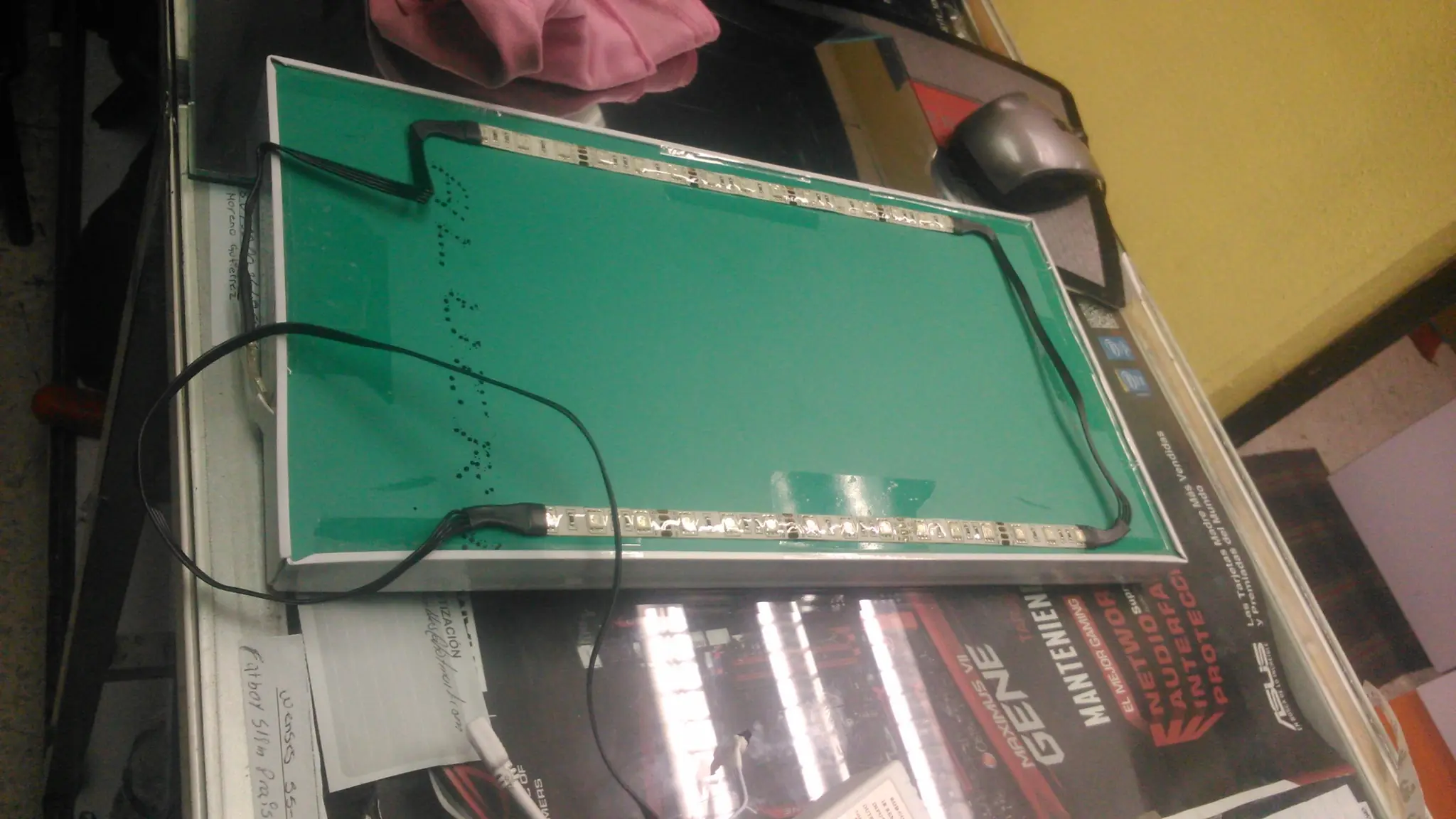

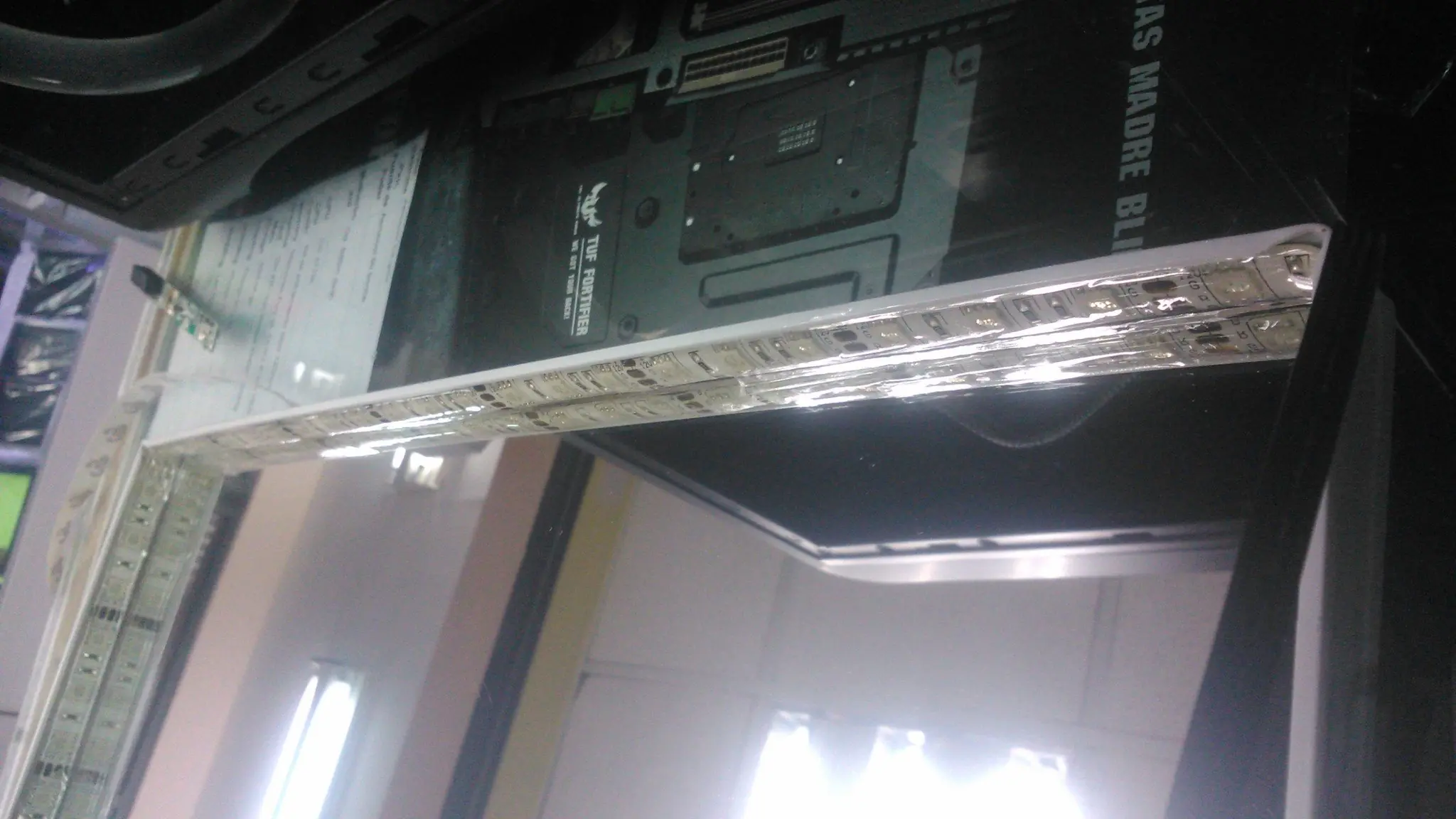

La instalacion de los leds
Compre una canaleta de 2Mts para hacer el marco de espejo y del cristal polarizado y por dentro meter los led

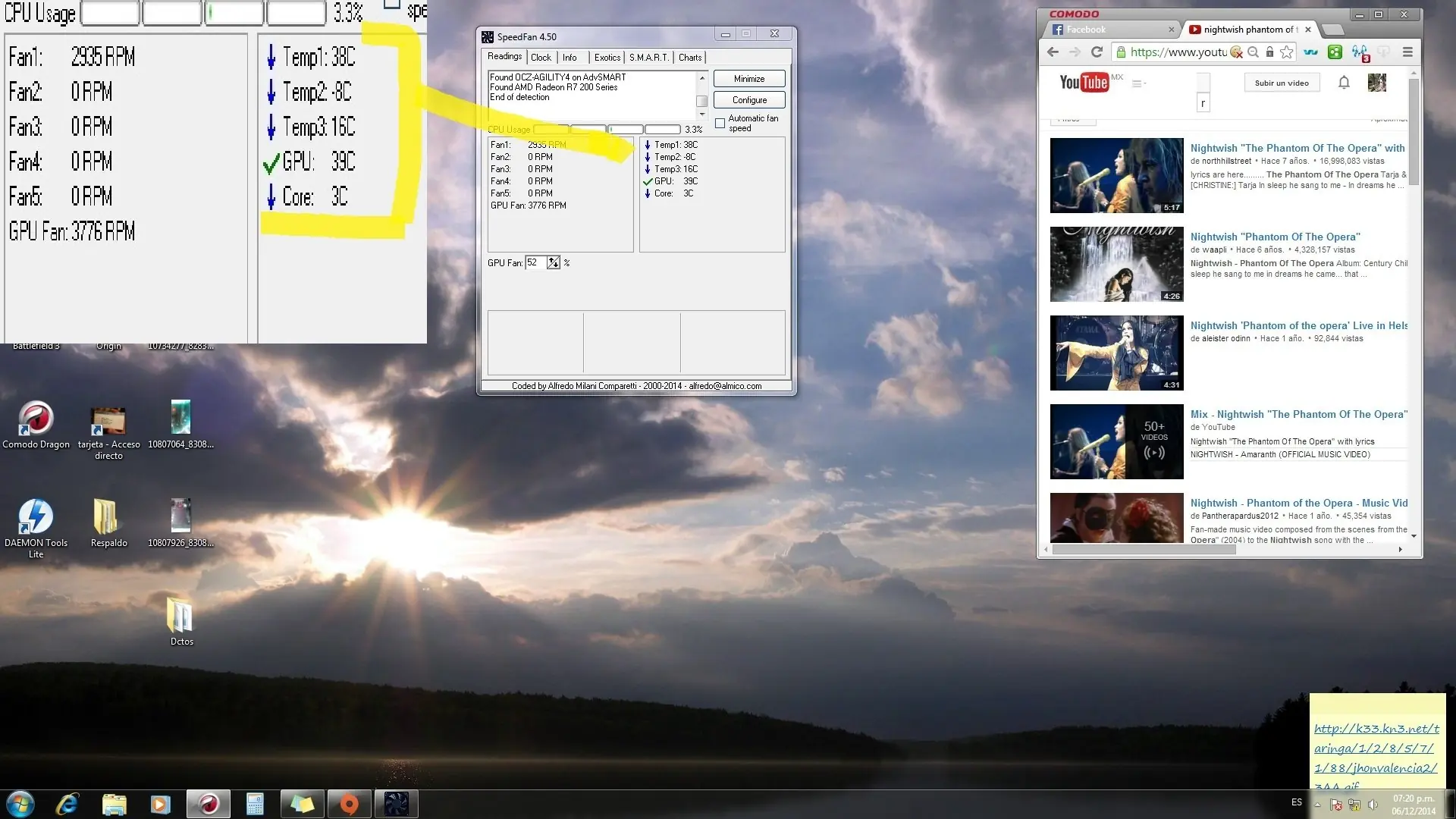

La prueba y testeo de temperaturas antes del aceite

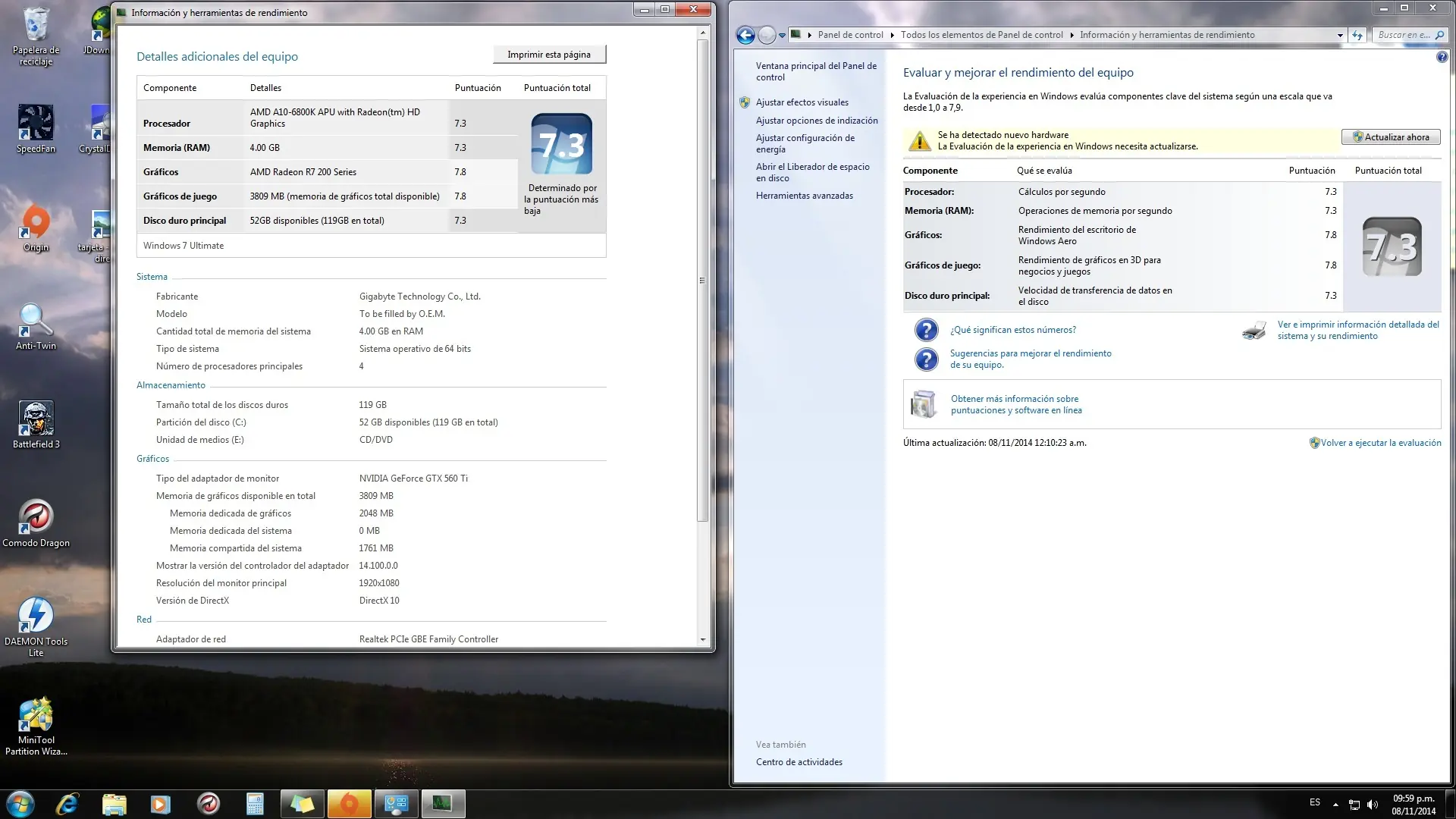

Y asi estan las caracteristicas con W7 U 64 bits
En esta imagen se ve sin carga y con pura ventilacion

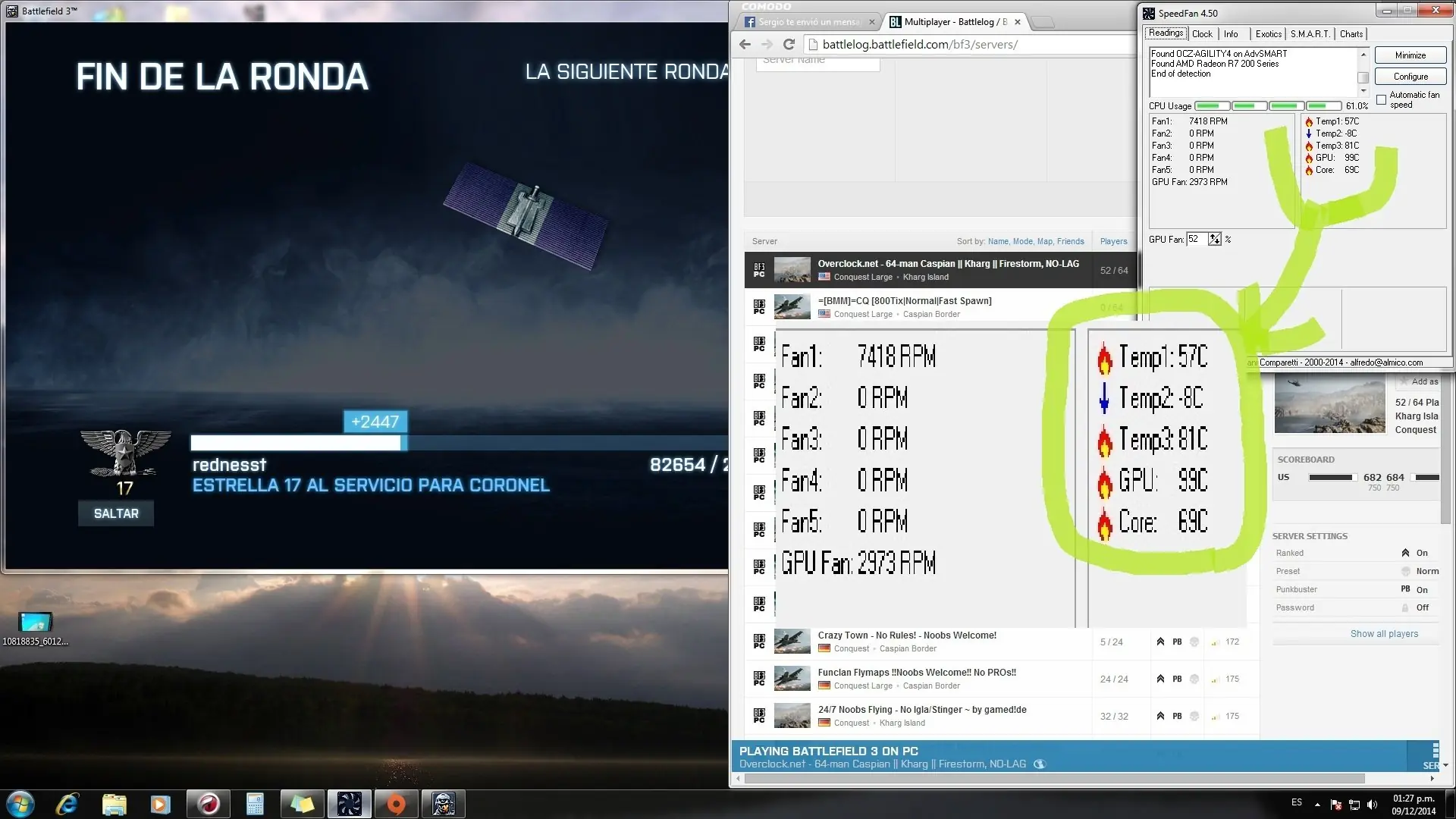

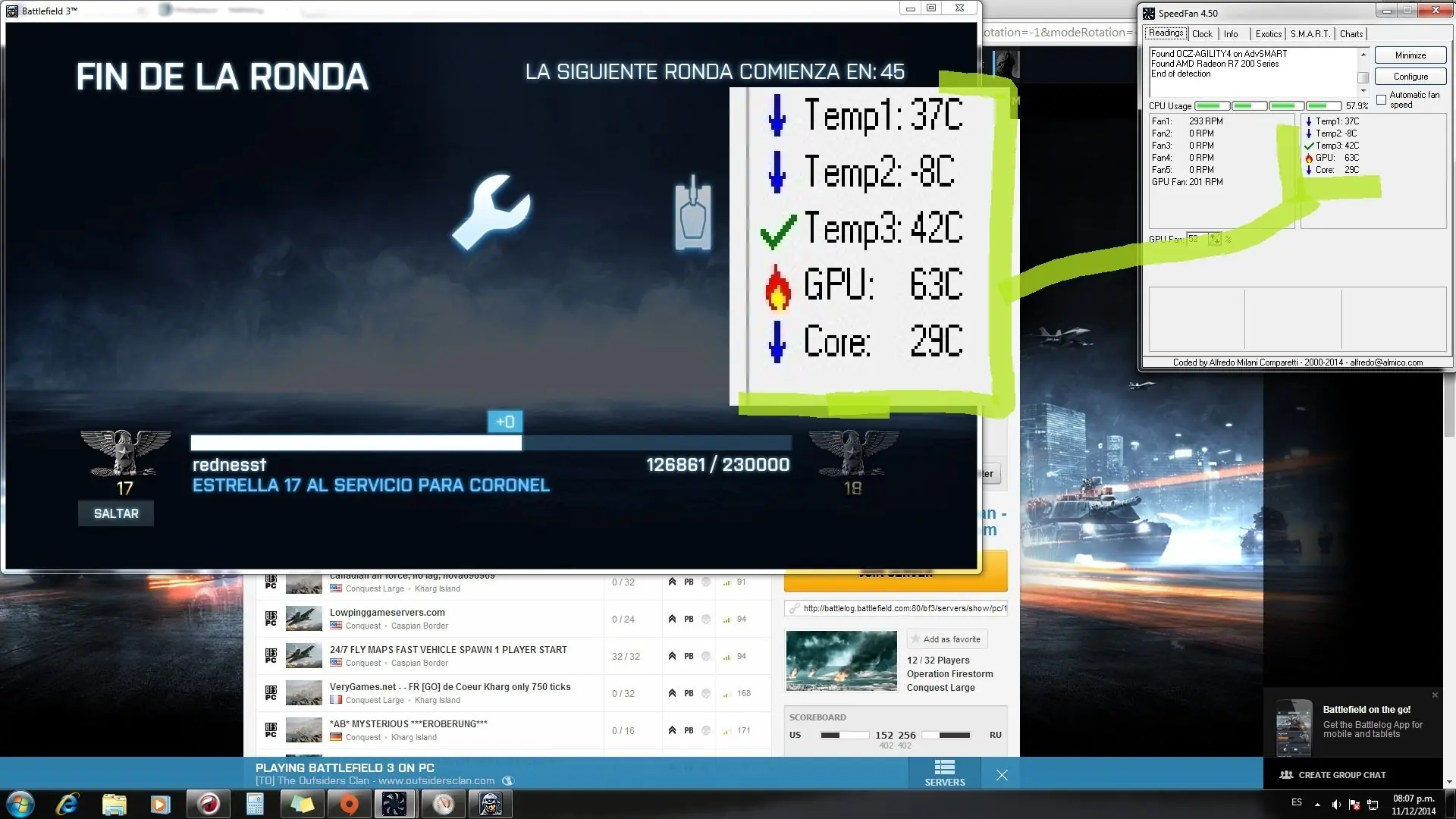

Esto es lo que les decía la madafa VGA es todo un Horno y después de un rato de vicio llego a esas terribles temperaturas.
En esta parte ya me andaba porque me entregaran el liquido para sumergir todo el equipo y checar a full todo.
Bueno aca lo llene con 10Lt por que estaba muy pesado el envase y solo me alcance a llevar
esa cantidad (y que bueno por que al día siguiente que llegue a revisar el equipo note una pequeña fuga (por goteo)..
y fue todo un show ya que el aceite no para chorrear y chorrear,
Asi que me ayudaron a sellar de nuevo la pecera y espere por 24hrs a que secara bien el sellador de acrilico..
Y como no. otraves a llenarlo

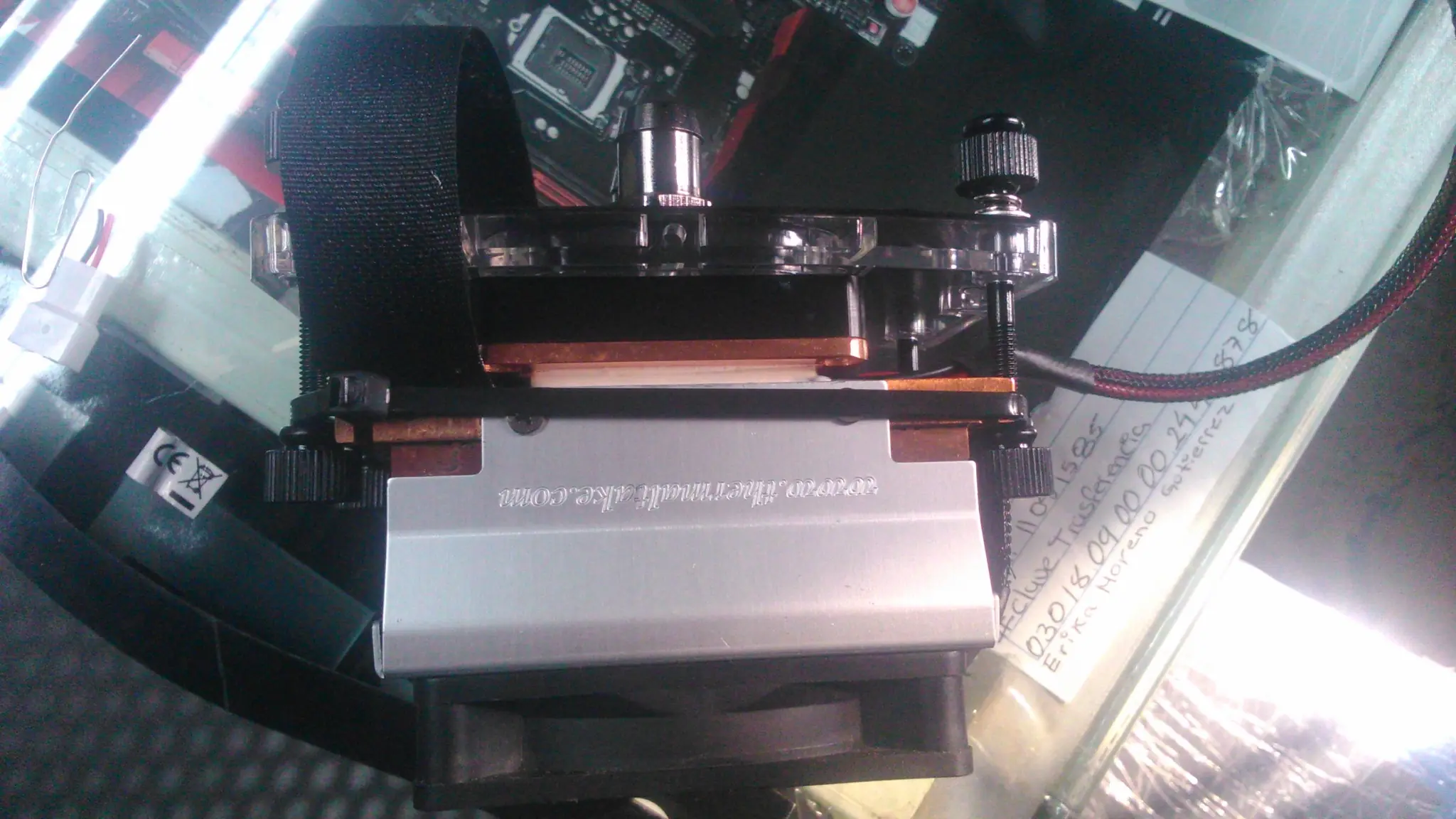

Pero antes de llenarlo debía pensar en un forma de bajar o mantener la temperatura ya que consultando foros y varios sitos decían que la temp. era estable pero una vez que subia era complicado bajarla. de tal manera que opte por un bloque de agua, una celda peltier y un ventilador de puro cobre
Me ocurrio otra desgracia.
No sé si al poner la celda peltier o al tratar de acomodarla se hecho a perder.
una ves en funcionamiento no enfria nada asi que de momento
tanto la bomba como el disipador no los tengo funcionando y estas son la temperaturas con el puro aceite.

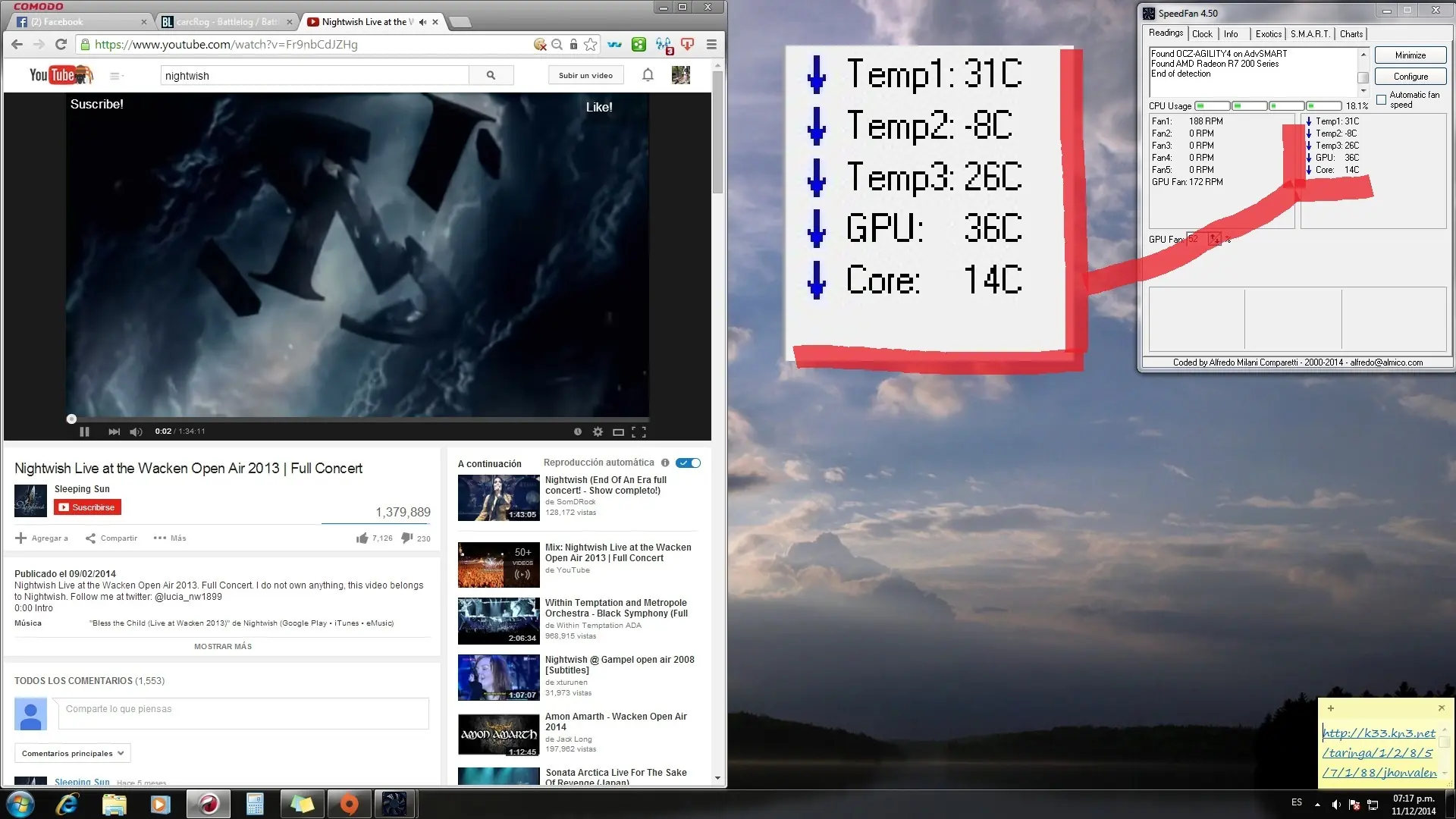

R7 260 a10 6800k g1x88 liquido y sin carga
R7 260 a10 6800k g1x88 liquido y carga

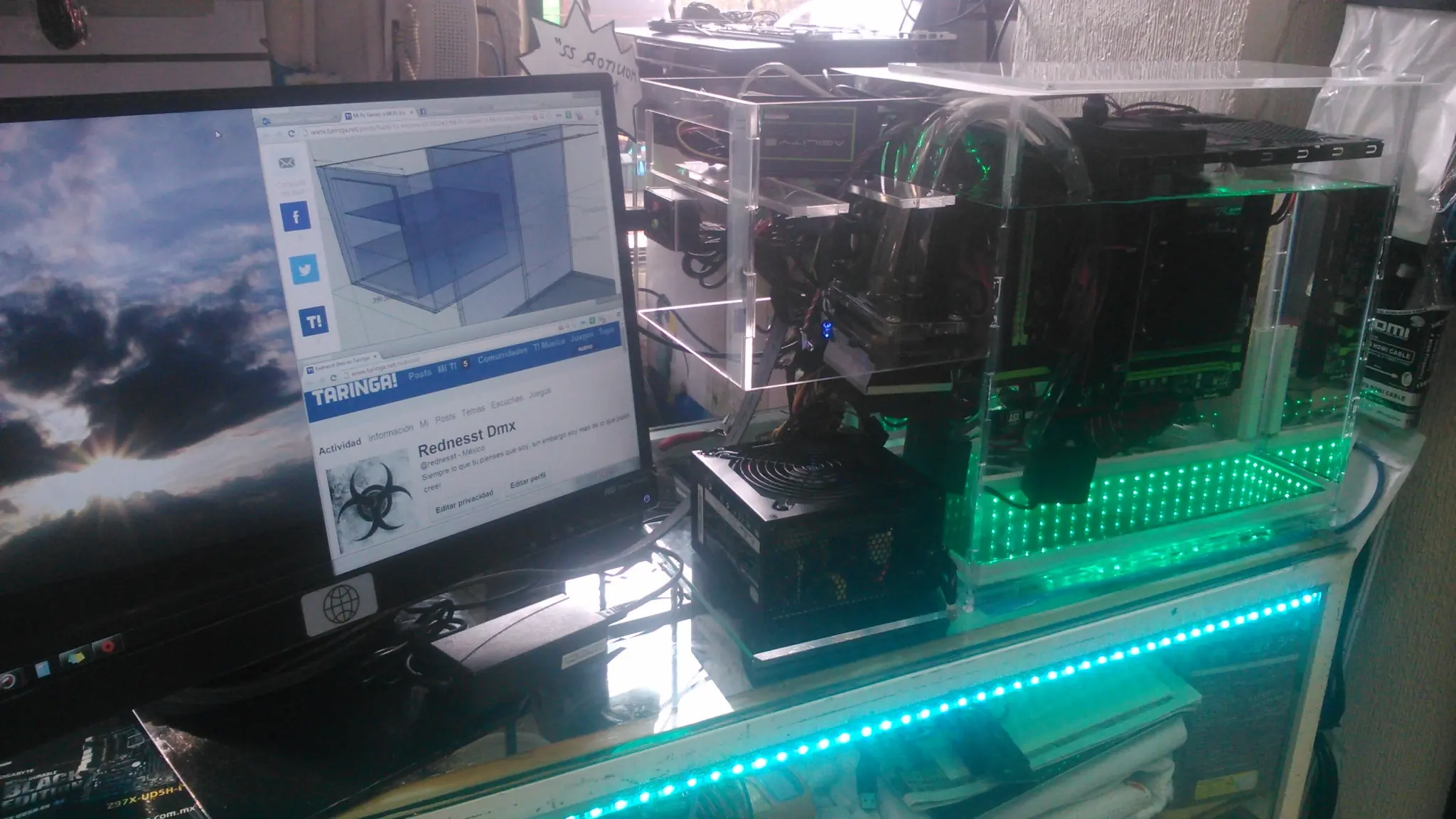

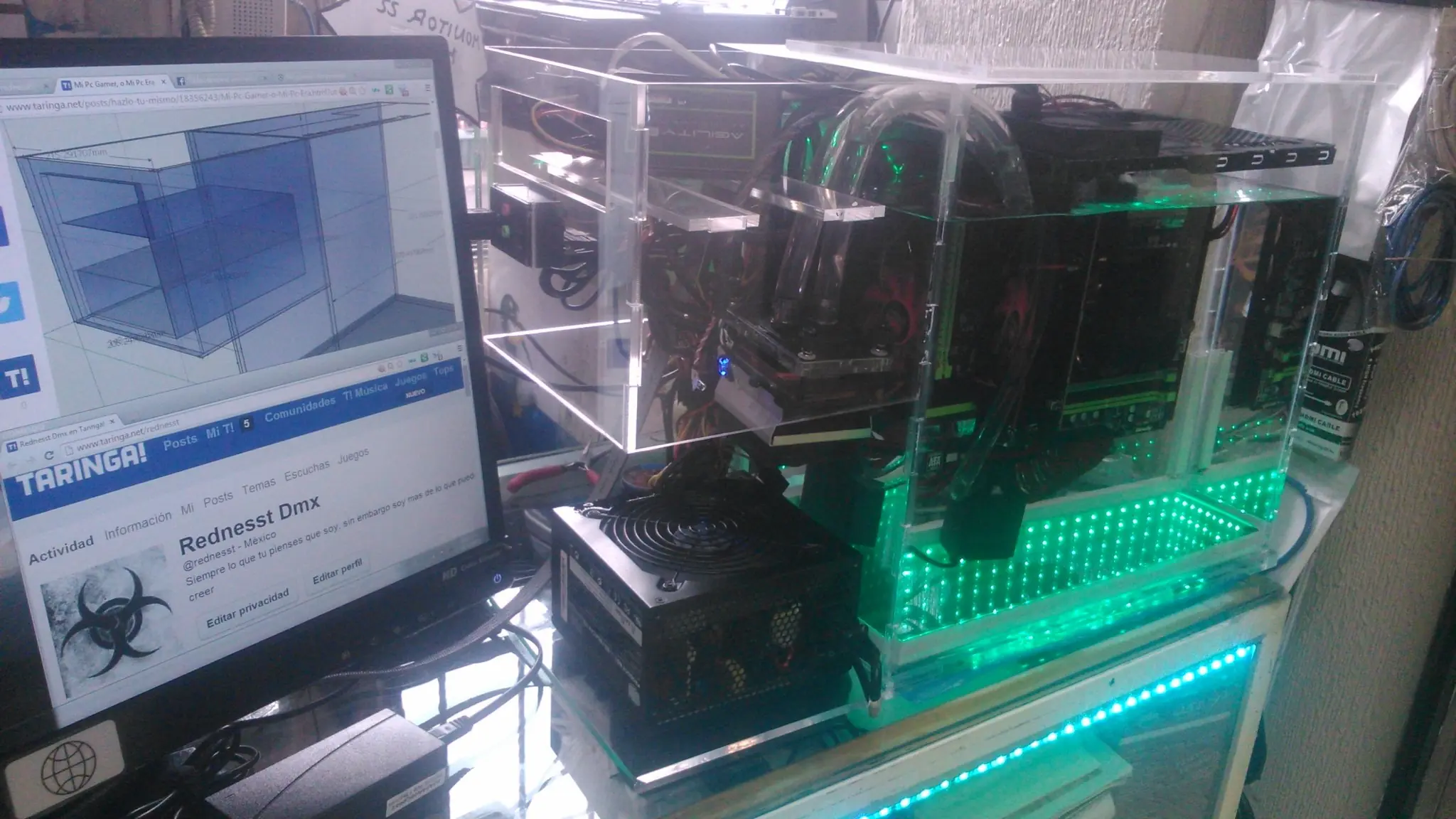

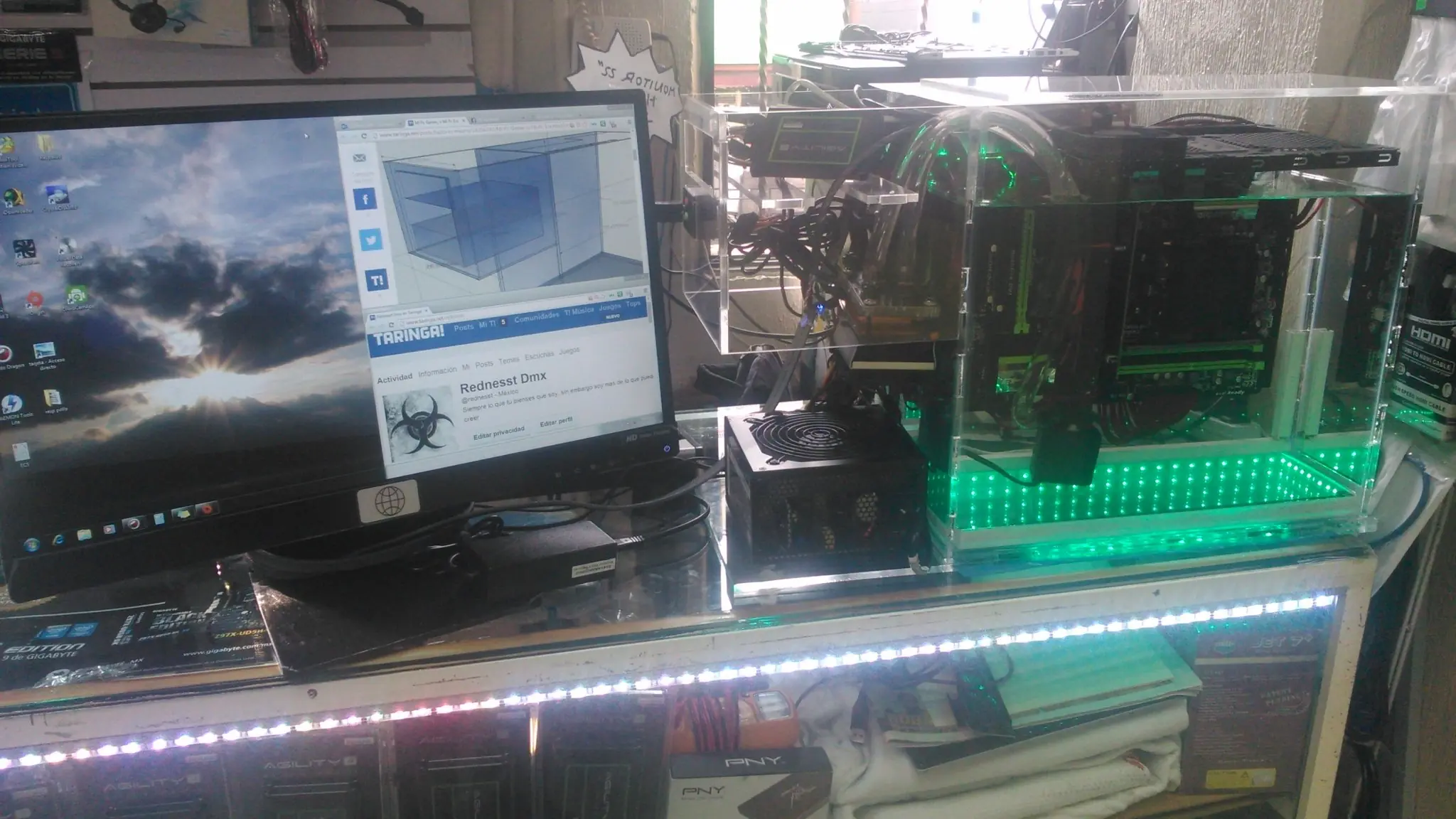

Estas son las ultimas fotos de esta emision
Unas Certificada para La comunidad.

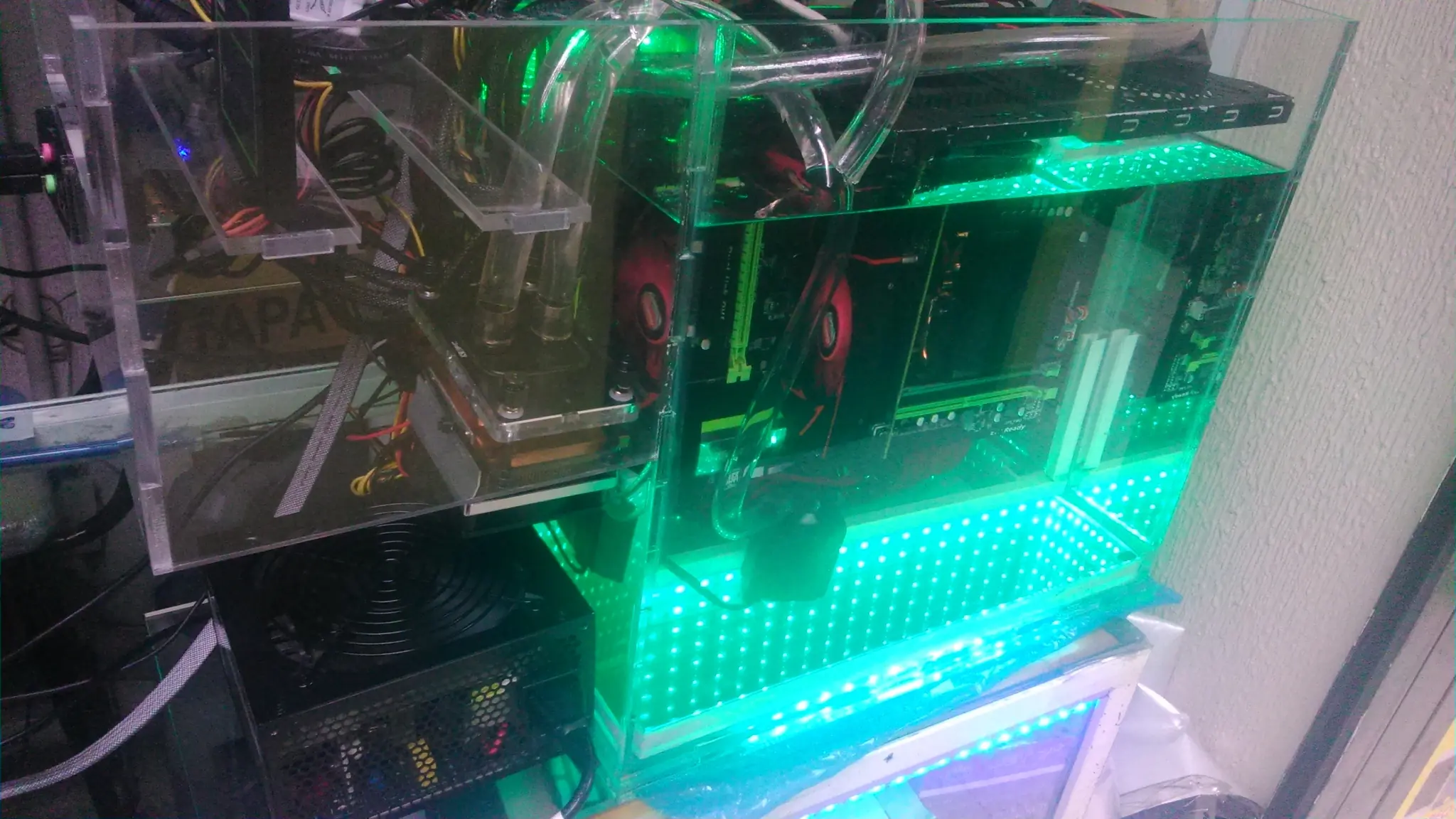

Mi user Mi Pc Era Gamer de bajo costo

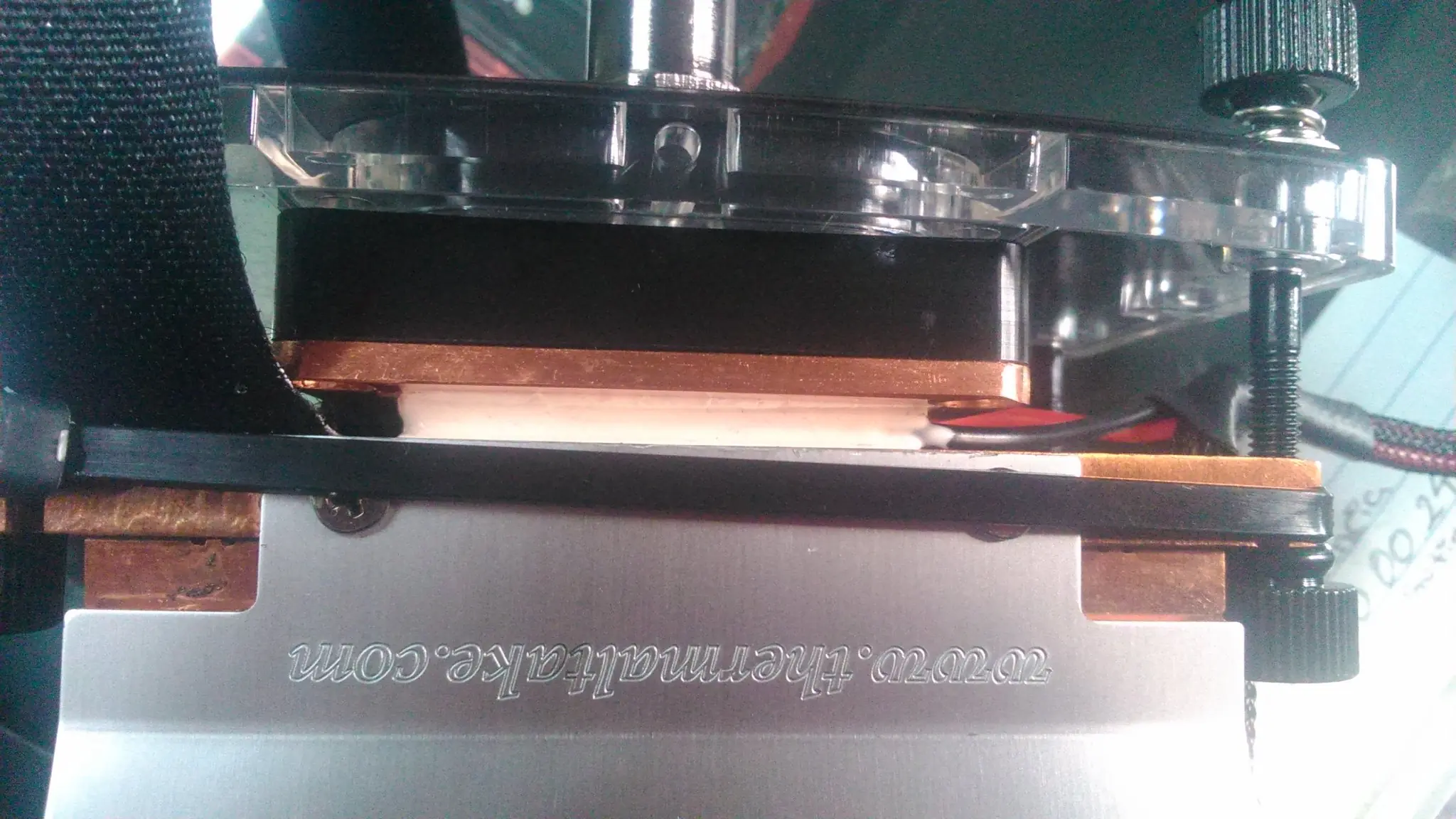

Una de la celda Peltier en estado vegetativo...
El fin de hacer esto es mera exhibición...
Si tu quieres Llevar a cabo este proyecto toma en cuenta que...
1.- Una vez que sumerjas el equipo en aceite mineral la limpieza va a ser complicada, y cuando consideres que ya quedo limpia sorpresa seguirá goteando.
2.- Abstente de utilizar aceite vegetal, este tipo de aceite se hecha a perder al cabo de la 3ra semana.
3.- La temperatura del aceite es estable y debes considerar que una ves elevada la temperatura deberás hacerla descender y la ventilación por ventiladores no es muy eficiente (ademas de que contaminaras el aceite por el uso de ventiladores si no utilizas filtros cubre polvo)
digo si quieres jugar un buen rato.
4.- Asegúrate que el largo de los cables es el adecuado para tu pecera o contar con extensiones.
5.- Puedes sumergir el ssd pero nunca un disco duro mecánico.
6.- Puedes sumergir la fuente de poder sin embargo no lo sugiero ya que lleva capacitares electrolíticos que tienen una función y si estos se humedecen por otro tipo de aditivo pueden no funcionar bien.
========== Tnks==========
Idea Original Ernesto Damaso N.
Creación y Diseño del Gabinete Ernesto D
Modificación y asesoría del proyecto; Arq. Sergio Garfias
Muchas Gracias por sus Puntos, en un próximo post verán como logre enfriar este equipo con
un motor de refrigerador no sera un post como este pero sera genial unir estos dos proyectos
una Pc Era enfriada con Freon...
