Hola estimados, les presento un proyecto que tengo hace un tiempo y quiero compartirlo con ustedes!
Se trata de un aromatizador de ambiente casero, creado con una fuente de poder vieja o que no funcione, todo se trata de reciclar
Materiales:
• Una fuente de poder vieja (sin uso, sólo usaremos la carcasa).
• Un cable USB.
• Un cooler (de la misma fuente viene perfecto, siempre y cuando aún sirva).
• Recipiente para el perfume que usaremos (pueden usar cualquier cosa, yo opté por una tapa de un desodorante que tenía por ahí).
• Un soldador (Esto es opcional, si no quieres soldar los cables, tendrás que atarlos y aislarlos bien, pero manejarlo con cuidado claro…).
• Cinta aislante o en su defecto usar una pistola encoladora (de esas que tienen las barritas de silicon).
• Algodón (propongo el algodón para humedecer el perfume, pueden usar otra cosa).
• Obviamente el perfume! (colonia, desodorante de pisos, etc.. algo que no sea traumático al olerlo!).
En fin, ya tenemos los materias… comencemos!

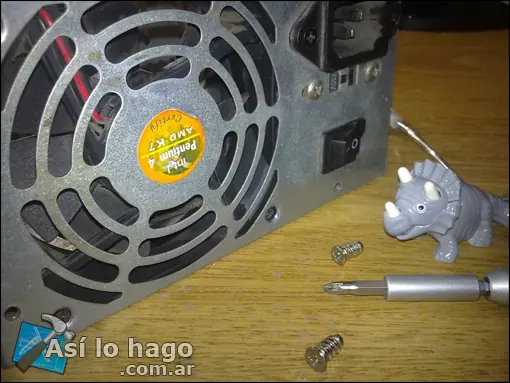

Primero procedemos a desmantelar la fuente, hasta obener la carcasa limpia, no voy a poner fotos del procedimiento porque es tan simple como sacar tornillos de aquí y de hallá, una vez liberada la carcasa, podemos cortar los cables (o desoldarlos como quieran, yo preferí desoldarlos).

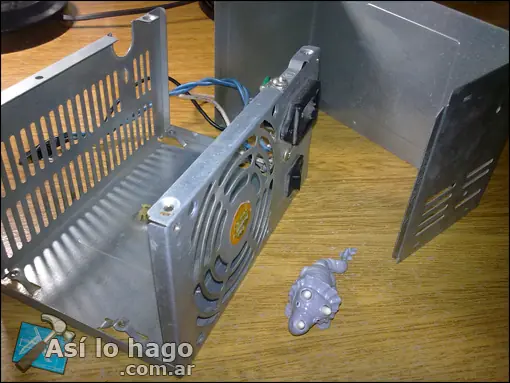

Nos debería quedar algo como esto:

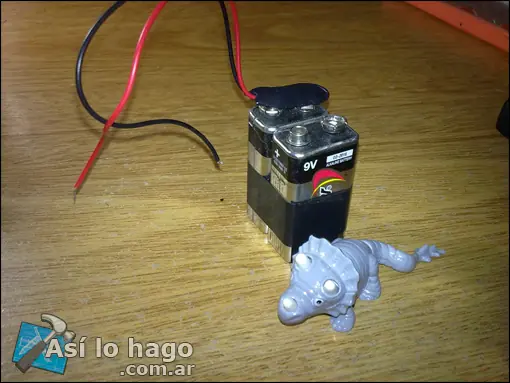

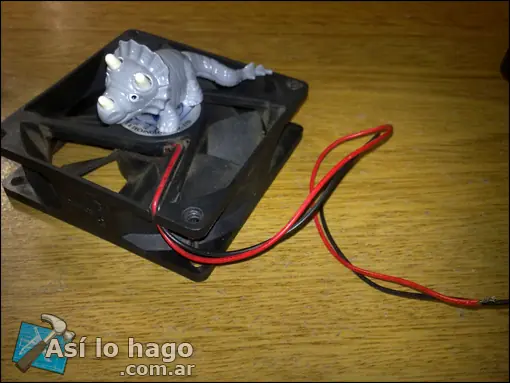

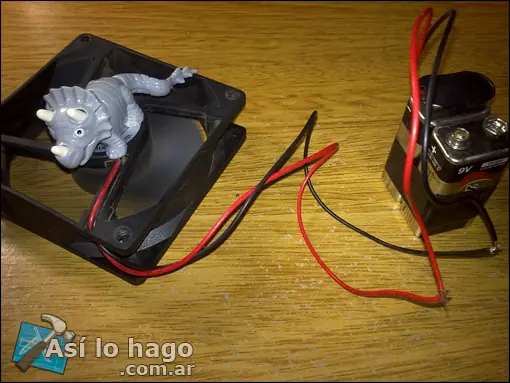

Una vez desmontada la fuente y haber logrado conseguir algo parecido a lo de la foto, quiere decir que vamos por buen camino, lo próximo que aremos será obtener el cooler y verificar que funcione correctamente, podemos probarlo con una pila o batería de 9V (recordemos que no debemos ponerlo a 220V porque se quema!!):
Si el cooler anda, tendría que moverse con la corriente que le mandamos, pero si no se mueve puede ser porque conectamos mal los cables o nuestro amiguito murió u.u
Como verán en las fotos de arriba, el mio funciona de perlas, no hacía falta grabar un vídeo ni nada, en la foto se aprecia como se mueve con la batería de 9V. =)
Ahora hablemos del cable USB que es un tema aparte!
Se preguntarán como se hace?? parece complicado.. u.u pero no! no lo es, para a informarles como es el sistema general de un cable de estos;

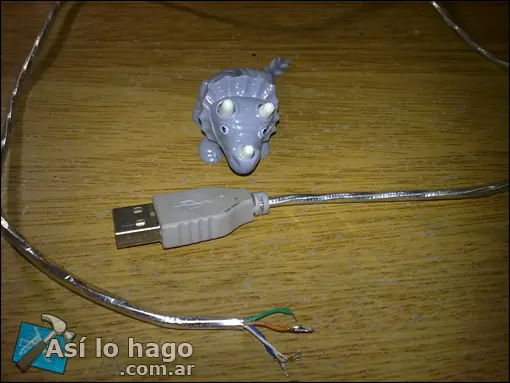

En sí un cable USB tiene en su interior 4 cables de colores, en general suelen ser Negro, Rojo, Blanco y Verde (aclaro que no voy a entrar mucho en detalles, solo un vistazo rápido para poder seguir trabajando con este prototipo de aromatizador).
Les dejo una ficha técnica para que entiendan mejor:
Bien, en el pin 1 tenemos el cable rojo, el cual nos trae una corriente continúa de 5V, el blanco y el verde nos traen corriente que varía, pero es para transferir datos ni más ni menos (nos nos sirve para este caso), finalmente tenemos el cable negro que es el negativo, para este proyecto usaremos solo el rojo y el negro.
Algo curioso que me pasó, es que mi cable USB venía con los colores cambiados, lo cual significo un dolor de cabeza, pero con paciencia logré hacelo funcionar, paso a detallar mi caso:

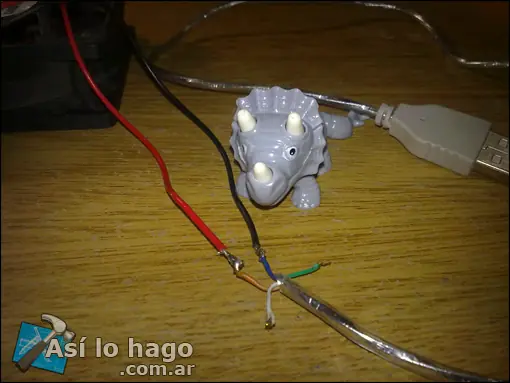

Mis cables venían en el siguiente orden: Pin 1: (cable rojo por defecto), el mío es naranja, los cables de Data mismos colores y el negativo (negro por defecto), el mio es azul… no me pregunten por qué pero así es… por las dudas dejo esa reseña si alguno pasa por lo mismo.

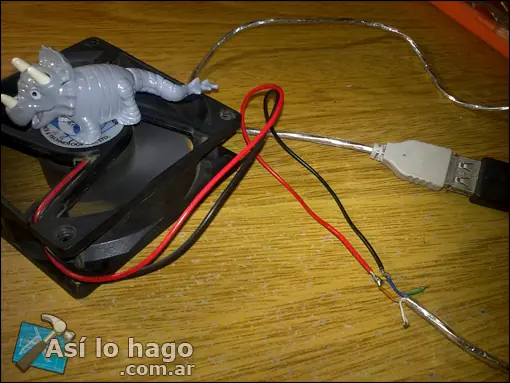

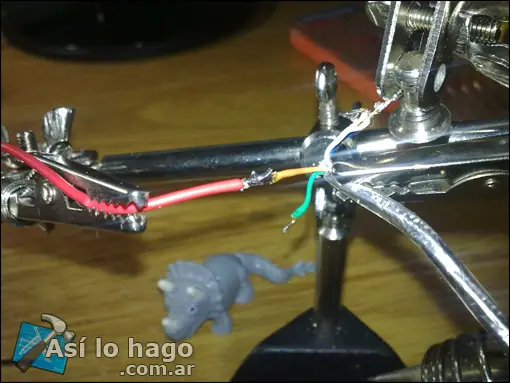

Muy bien, si tenemos todo listo podemos proceder con el soldado del cooler con el USB y verificar que anda al colectarlo al PC:
Si todo a ido bien, nuestro cooler ya funciona a la perfección con nuestro USB!!
Ahora lo que quedaría, sería aislar los cables para evitar futuros problemas, recomiendo que lo recubran con la pistola encoladora o en su defecto usen algo de cinta aislante.

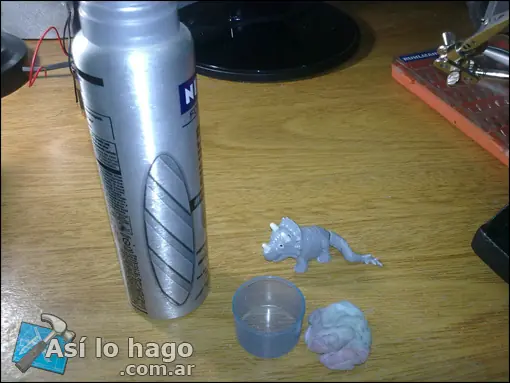

Paso siguiente será conseguir el recipiente para el perfume, como les comenté yo use una tapita de un desodorante, les dejo una imagen de cual… pero convengamos que pueden usar lo que quieran, siempre y cuando entre en la carcasa de la fuente y no de problemas con el cooler.
Ahí aparece el desodorante que uso la tapita y el algodón.
Ahora que tenemos todo, procedemos al montado de nuestro aromatizador:
Dado que es el primer prototipo, funciona únicamente al conectarlo al PC y se detiene al desconectarl, no tiene mucha ciencia la verdad. En las próximas modificaciones lo dejaré más completo, pero ahora así como está, funciona bárbaro cada vez que tengo la PC prendida y se detiene cuando la apago.

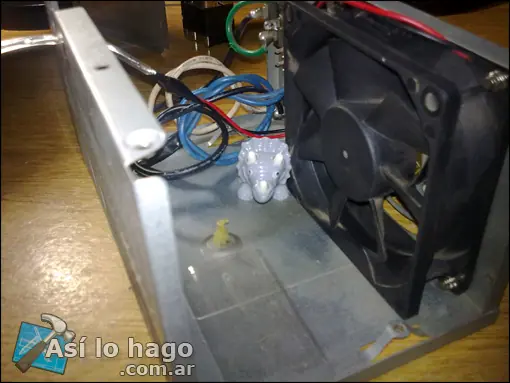

Como primer paso, tenemos que volver a atornillar el cooler a la carcasa de nuestra
Ya asegurado, lo próximo que haremos es colocar algo de cinta adhesiva en la base de la fuente para sujetar la tapita que contendrá el perfume (yo le puse cinta, ustedes pueden usar lo que quieran, ya que el chiste es que la tapita no se mueva y vuelque su contenido o ande dando vueltas entre los cables y el mismo cooler).
Perfecto, ahora colocamos el perfume en el algodón (pueden sacar la tapita y ponerle lo que quieran como quieran, al final todo tiene que volver a su sitio).

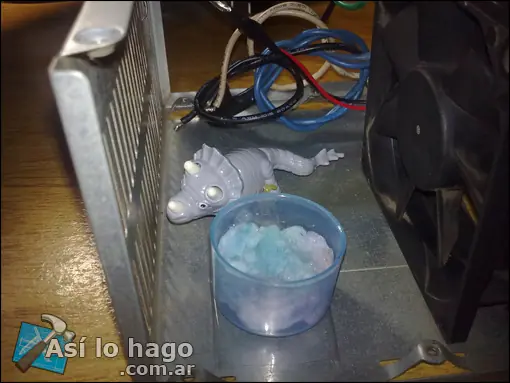

Ahí les muestro como me va quedando.

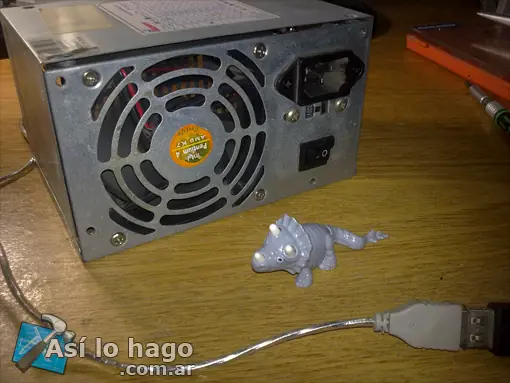

Y este es el prototipo de aromatizador terminado, conectado a USB y funcionando!
Espero que les haya gustado, pueden hace que funcione con el switch, si consiguen un transformador de 220v a 12v o incluso uno de 7v, etc… pueden hacerlo andar directo en el toma corrientes y usarlo en cualquier parte, en mi caso, de momento solo va directo a la PC y como ya expliqué funciona cuando la PC está encendida y se detiene cuando la apago.
Inténtenlo, de verdad funciona!
¡Muchas gracias por tu visita y por el interés en mi publicación!
Cualquier consulta al respecto o lo que fuese, te invito a dejar tu comentario más abajo
Un abrazo!!
