Hola gente arme un post hace un tiempo y prometí subirlo nuevamente una vez que lo haya terminado ya que estaban los pasos de como fabricar la parrilla pero no estaba terminada ni colocada... así que a continuación el post nuevamente para que no tengan que ir al anterior, y el terminado del trabajo... abrazo!!!
Pero antes les voy a dejar la lista de materiales básicos para la fabricación de la parrilla.
Llanta de camión tipo mercedes 1114 (la tenia tirada el cliente).
Disco de arado viejo (comprado en chatarrero) -la medida del disco debe cubrir el diámetro de la llanta-

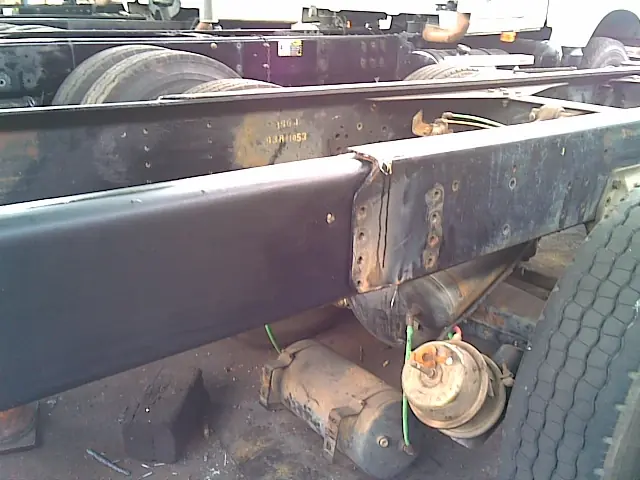

Recorte de chasis de mercedes benz 1114 (lo tenia yo)
Ahora si los pasos y las imágenes sepan disculpara la calidad de imagen están tomadas de un cel.... que lo disfruten (quiero aclararles que está medio avanzado porque me avive de hacer el post medio tarde jaja, pero se va a entender igual.

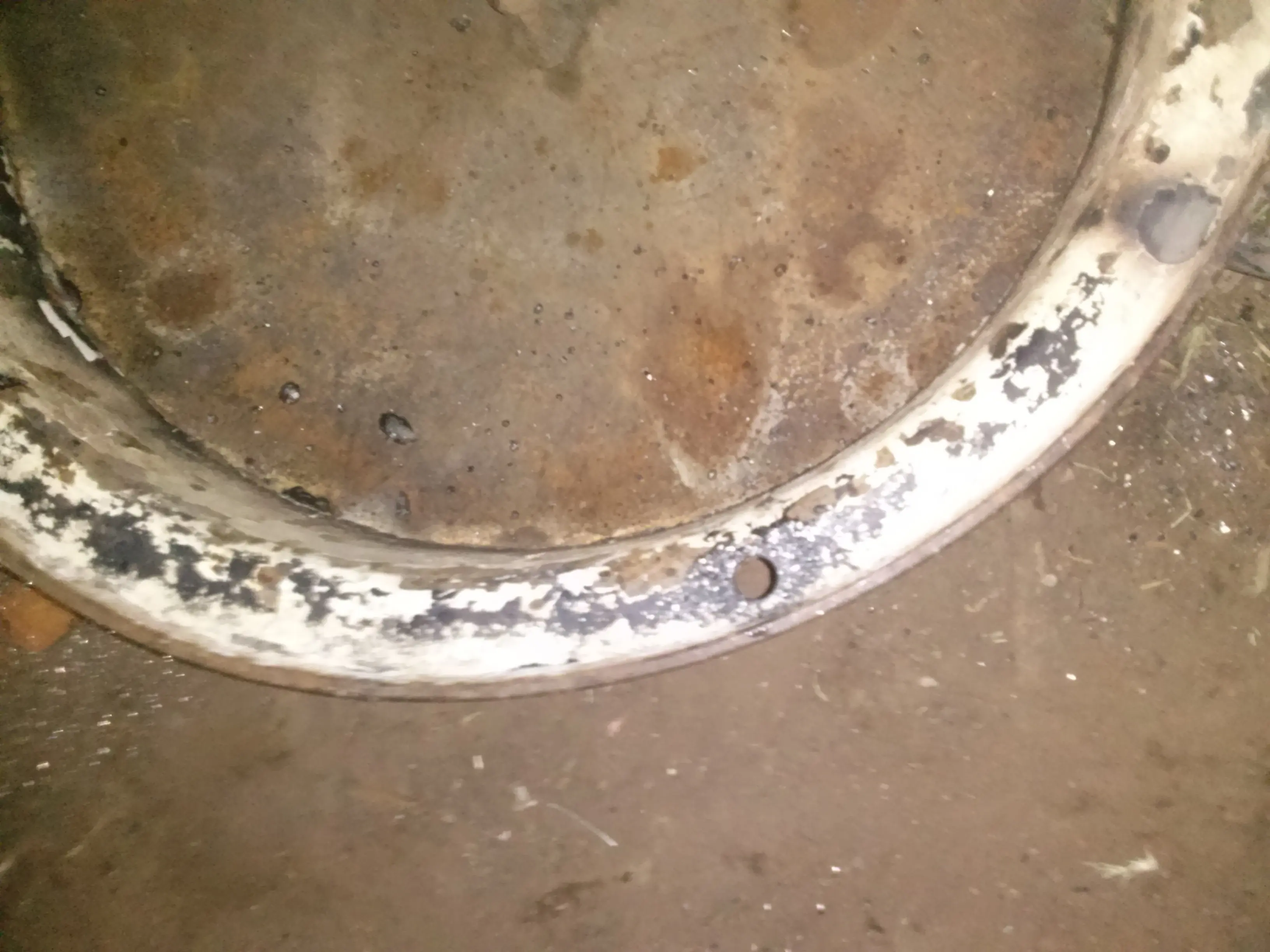

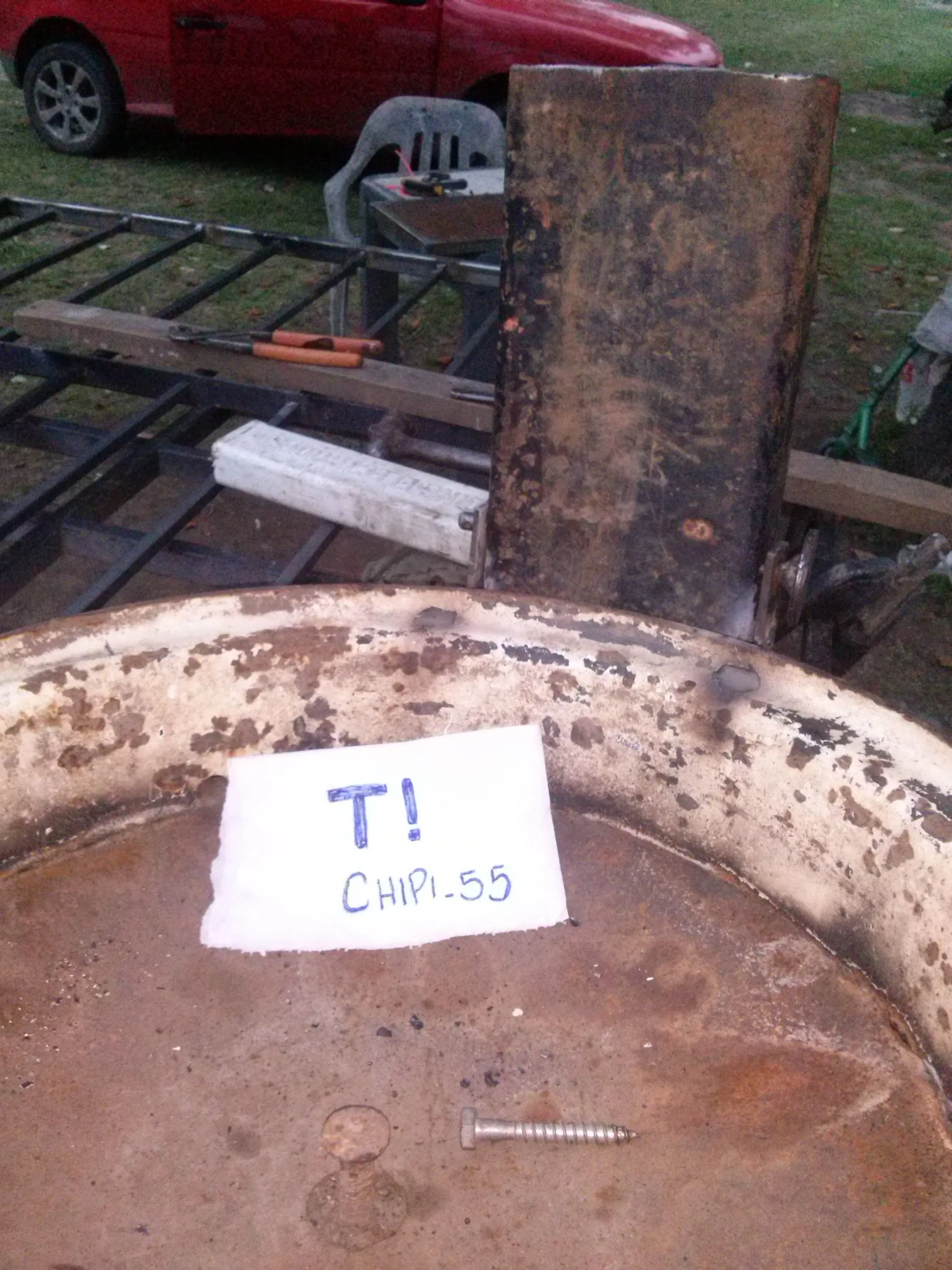

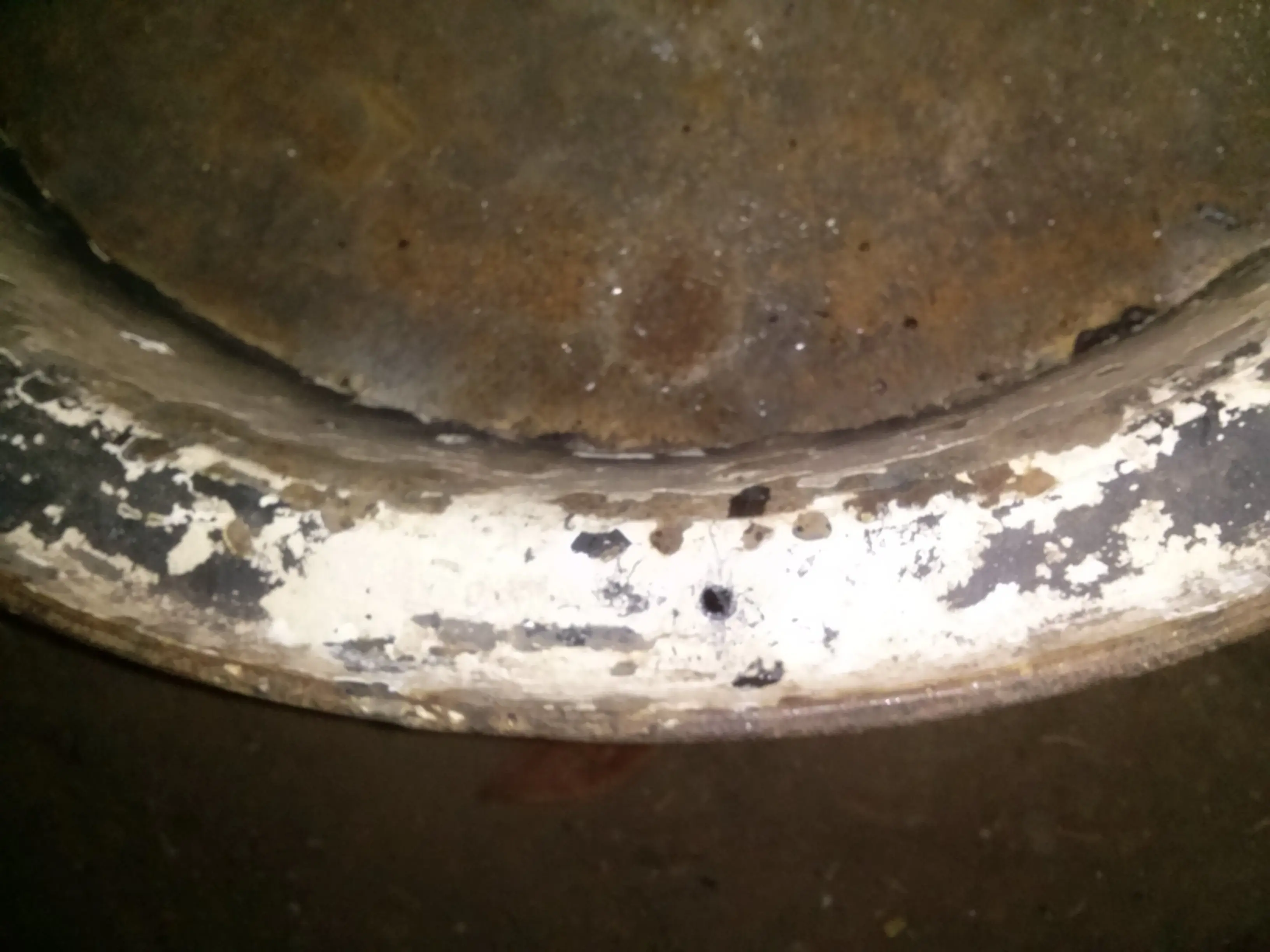

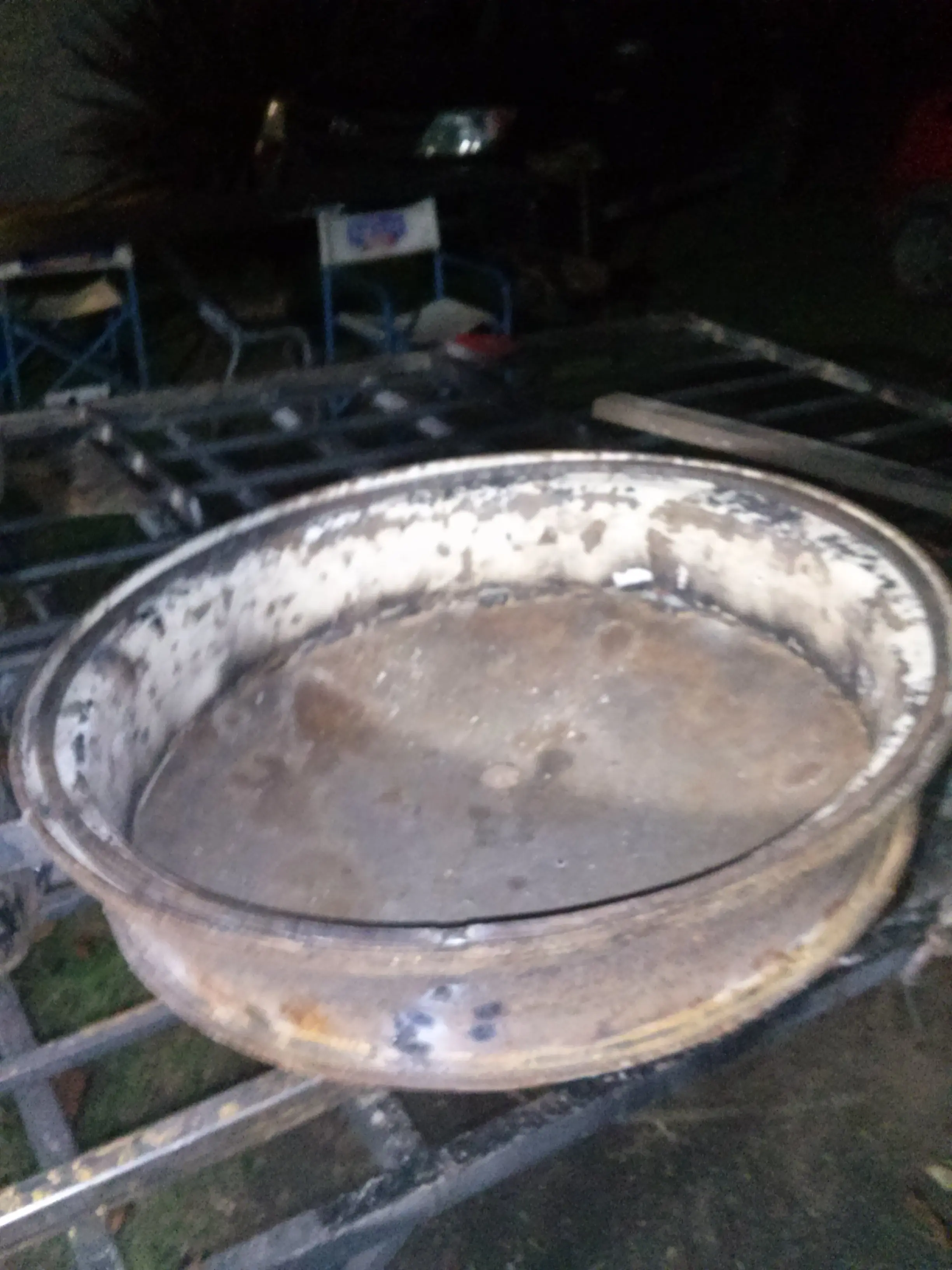

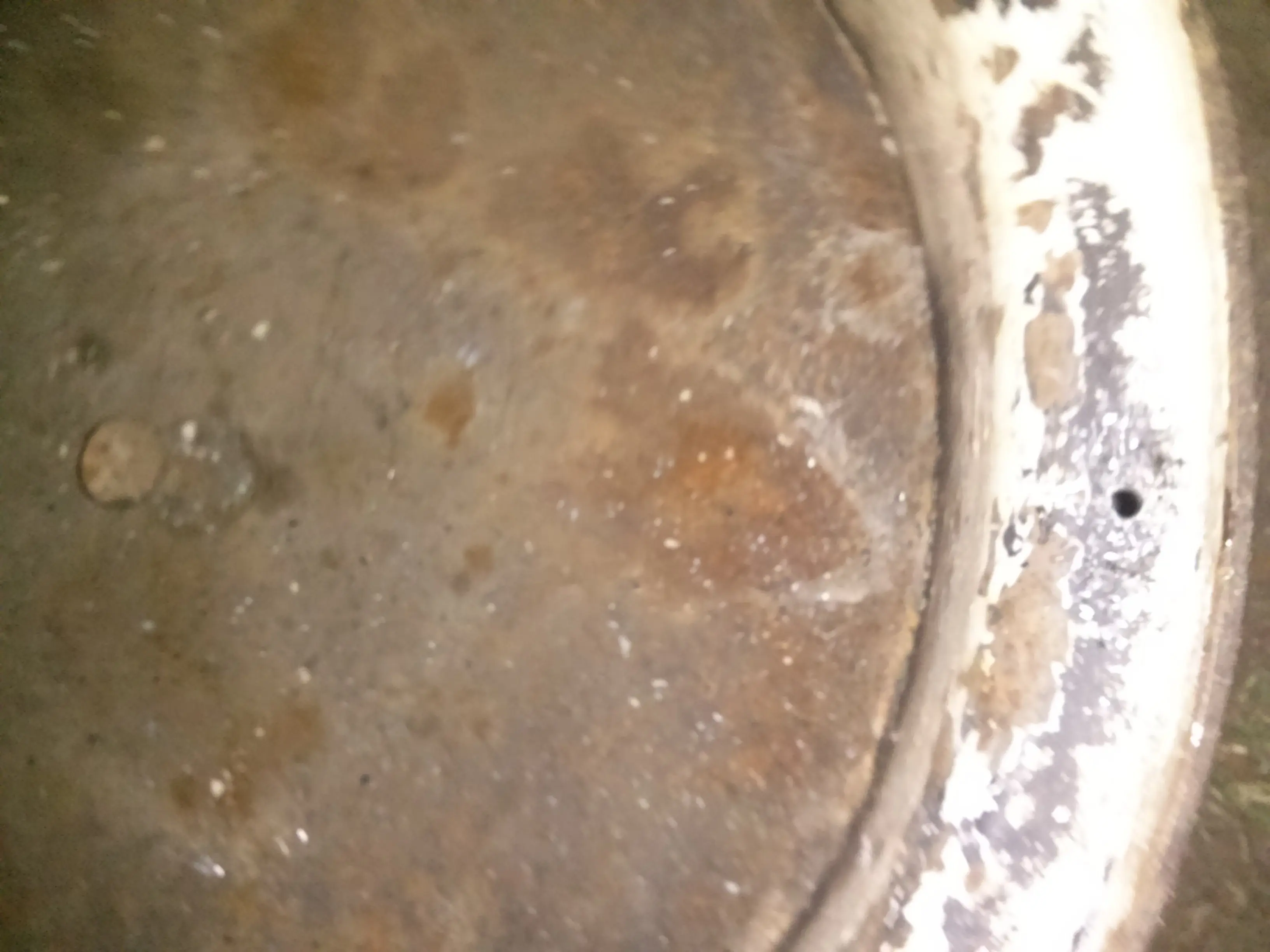

1° cortamos la llanta al medio (yo utilicé un soplete, puede ser una amoladora, plasma o lo que se les antoje) ya que se vamos a utilizar solo la parte del lado del aro de la llanta, y soldamos en su parte inferior (lado donde realizaron el corte) el disco.

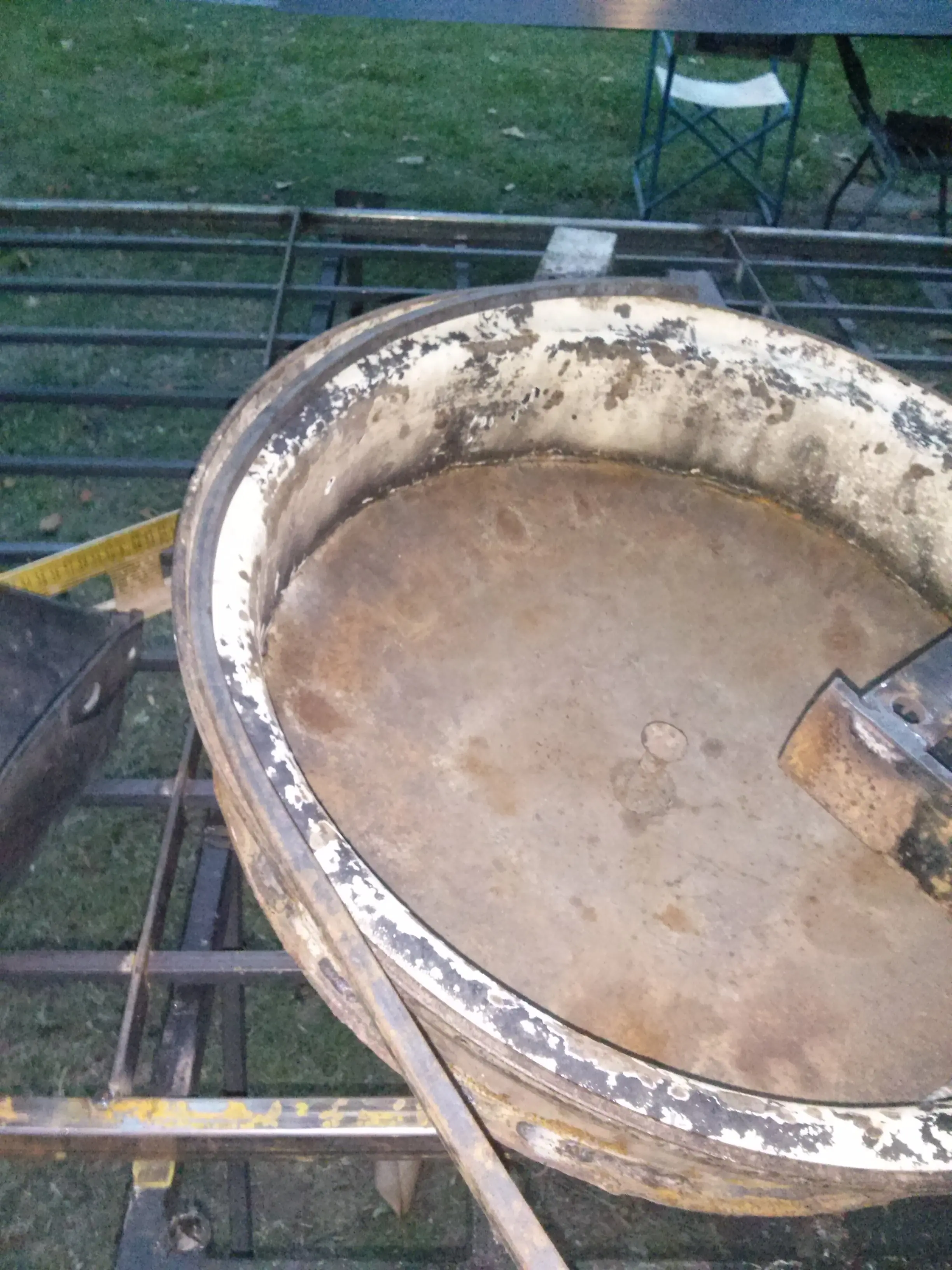

2°Luego fabricamos un par de "L" con dos agujeros como se ve en la foto, y las soldamos con la separación del ancho del chasis... recuerden hacerle dos agujeros alineados uno en la esquina y otro en su parte superior.

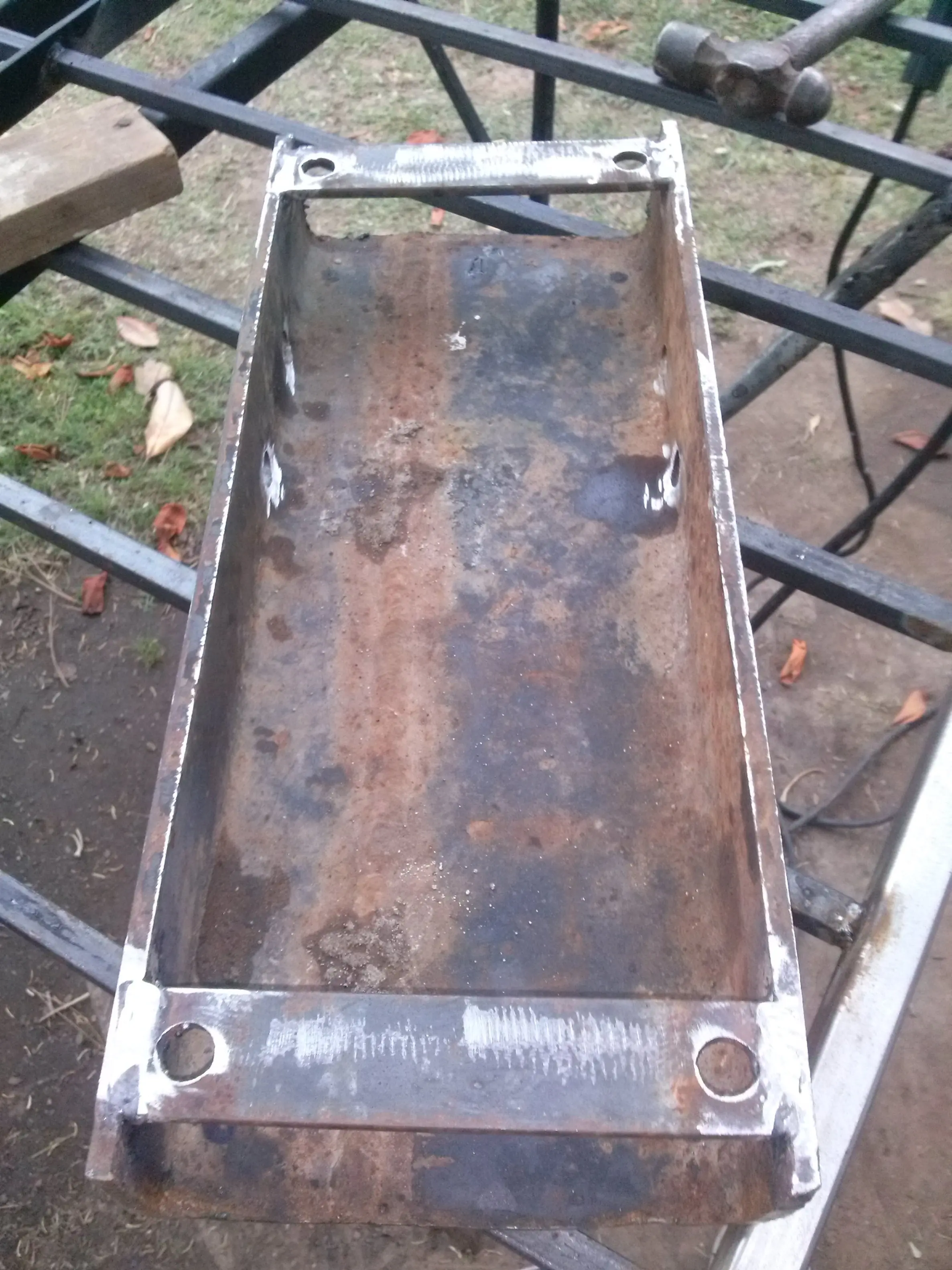

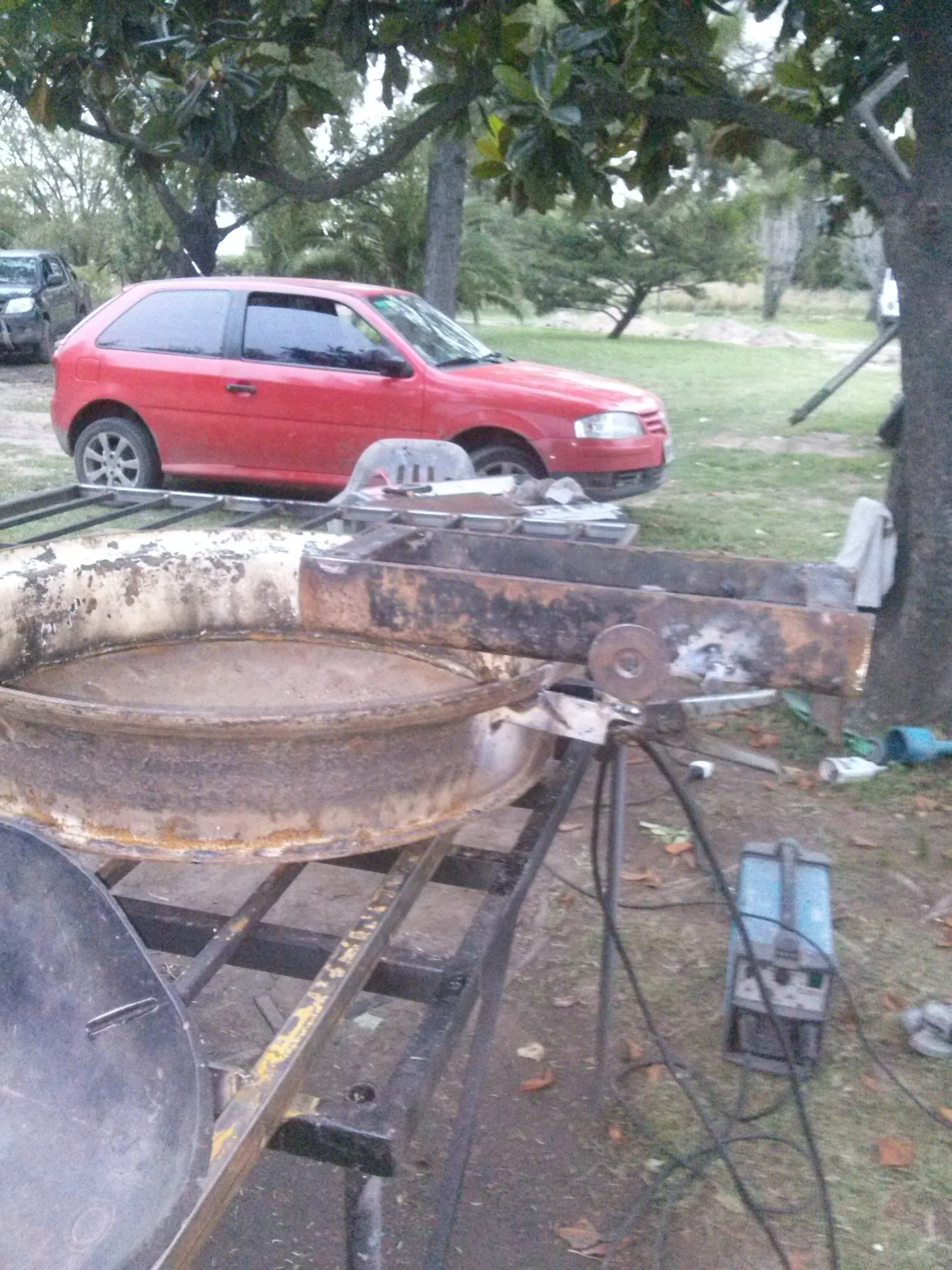

3°Ahora fricaremos el soporte para colgar de la pared. hecho con el chasis y con dos planchuelas con dos agujeros en cada una, esos los utilizaremos para abulonar a la pared (planchuela 3/16 como mínimo)

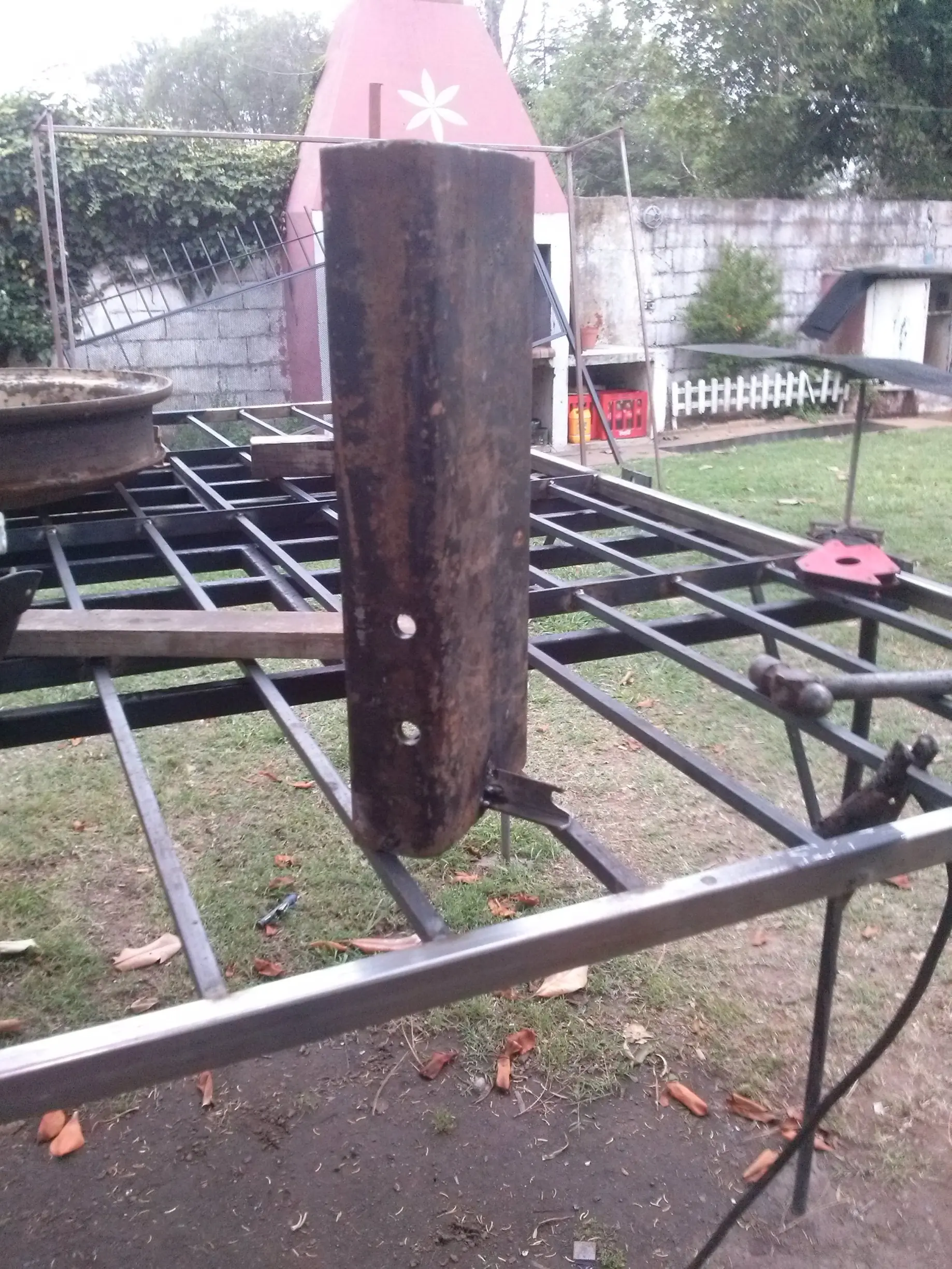

4° al chasis le haremos dos agujeros a cada lados alineados con la misma separación vertical que tendrán los agujeros de la "L" ya veremos para que son, también aremos un tope para que el disco no se pase de largo, yo lo hice con un hierro "T" lo podríamos hacer con lo que quieran

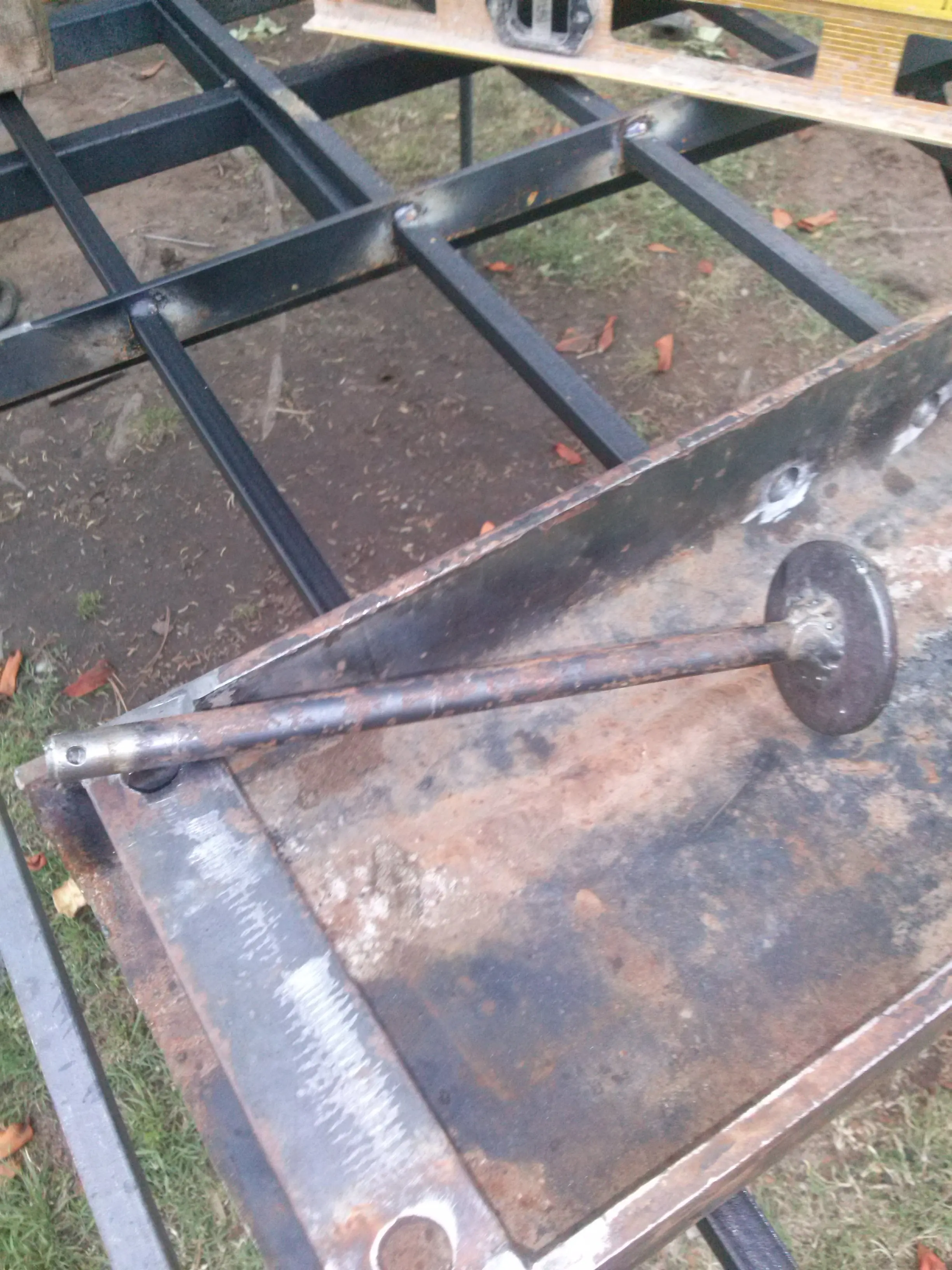

5° Ahora haremos un pasador del diámetro del agujero

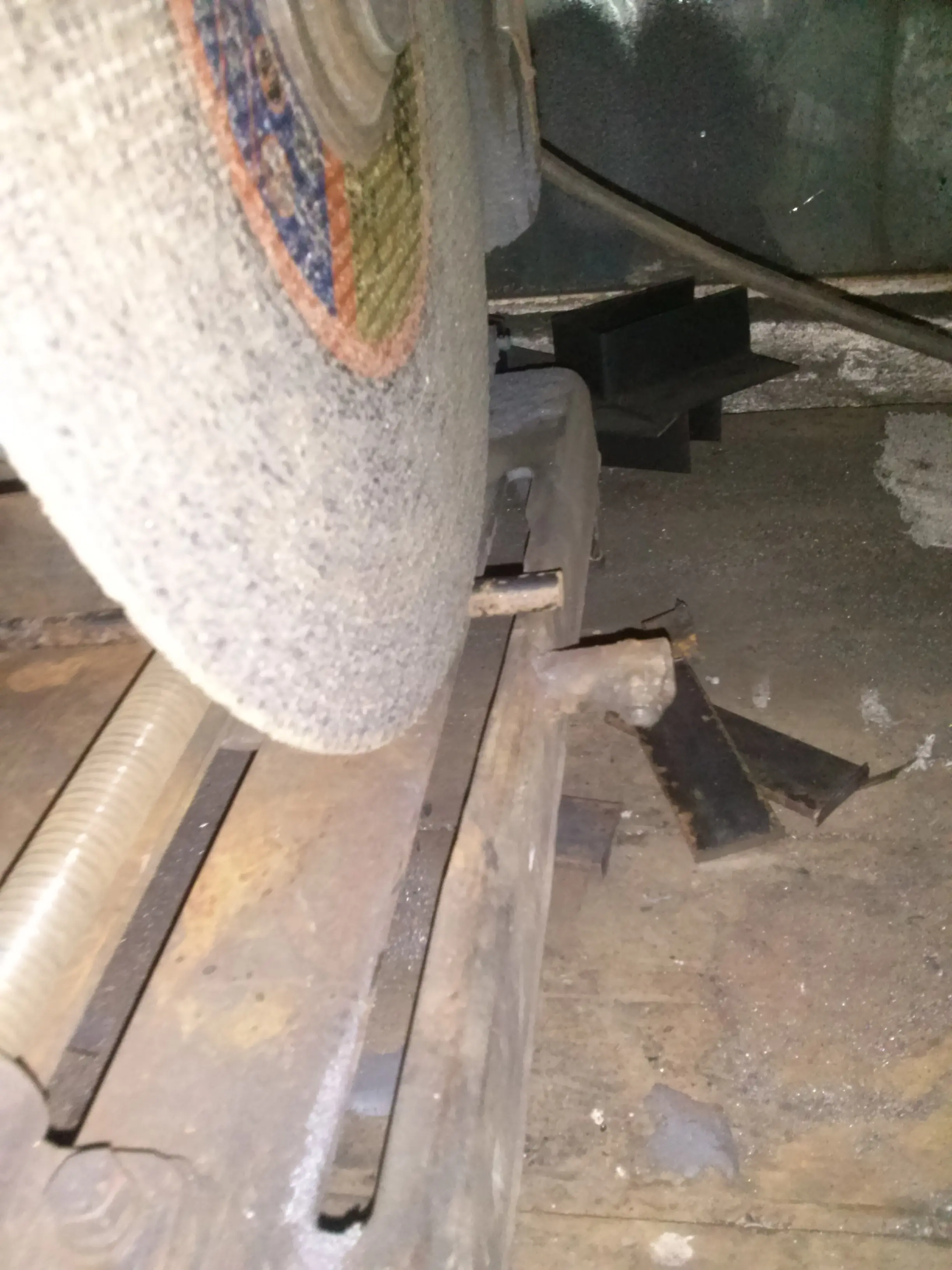

6° cortaremos dos topes para colocar en los agujeros inferiores del chasis
7° soldamos los topes a los agujeros inferiores del chasis y calamos los agujeros inferiores de las "L" (en este paso ya dejaremos todo presentado para ver como queda.
8° corroboramos que el mecanismo funcione bien, abriendo y cerrando (la certificada esta al medio como el miércoles, porque andaba complicado de tiempos y se lo mande ahí no mas jaja)

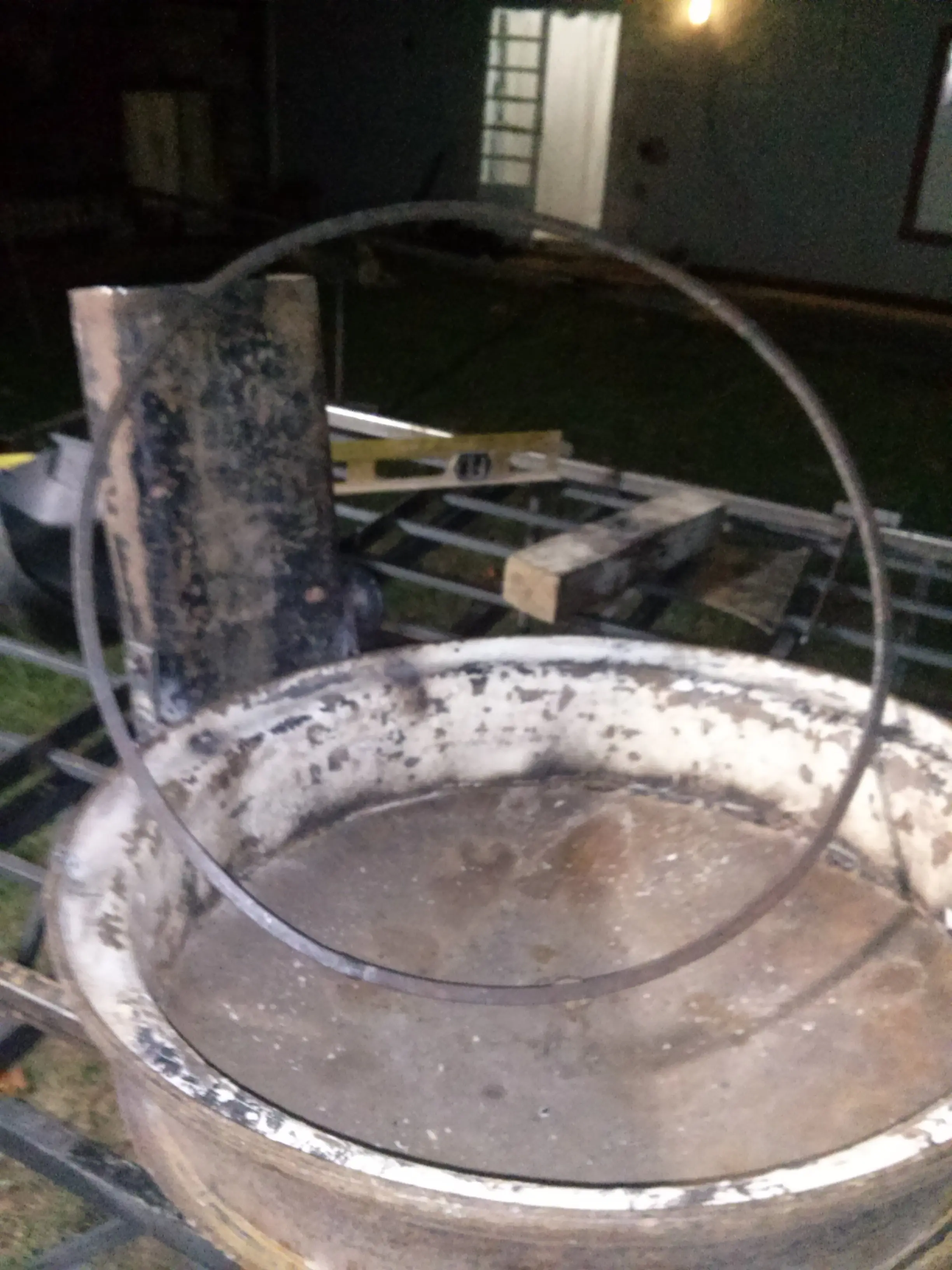

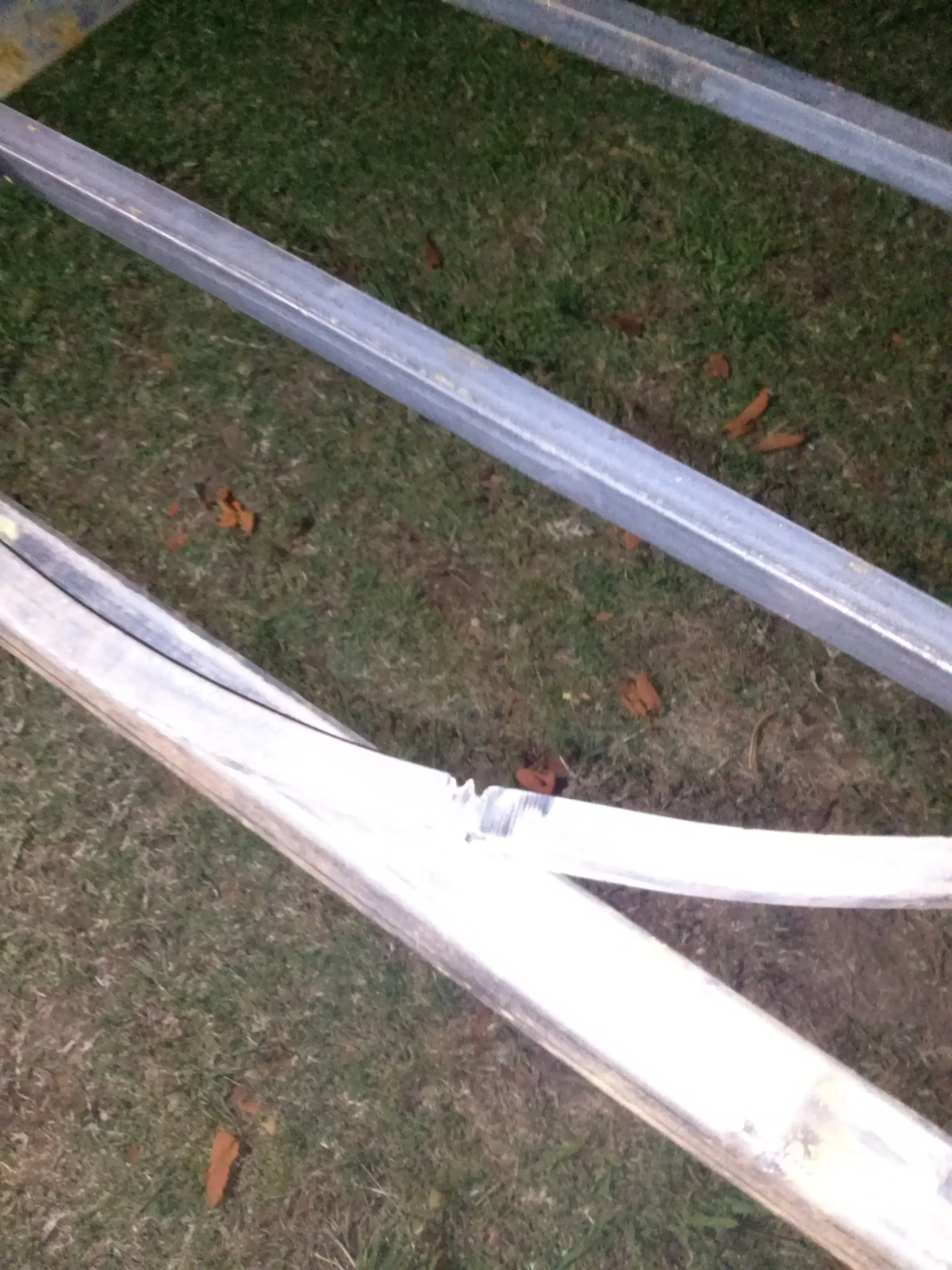

9° comenzamos con una maza y un fierro cuadrado y paciencia a cilindrar el aro de la parrilla
10° cortamos el excedente soldamos y pulimos el aro
asi nos quedaría:
11° ahora haremos 4 agujeros igual distribuidos para colocar las patas de la parrilla, ya veremos porque le vamos a hacer patas (primeros pequeños agujeros)
12° agrandamos los agujeros al diámetro de las patas y corroboramos que pasen holgadas

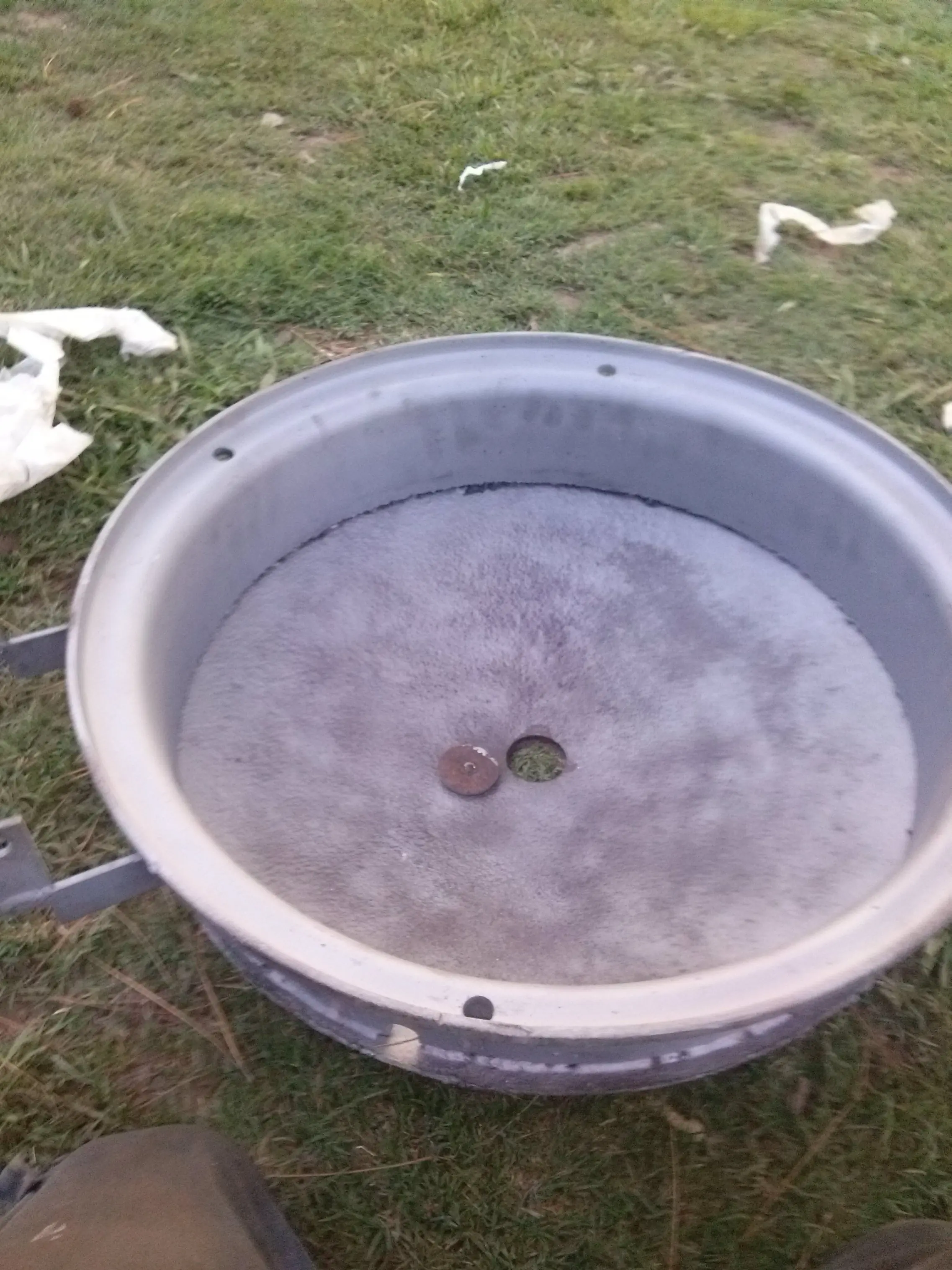

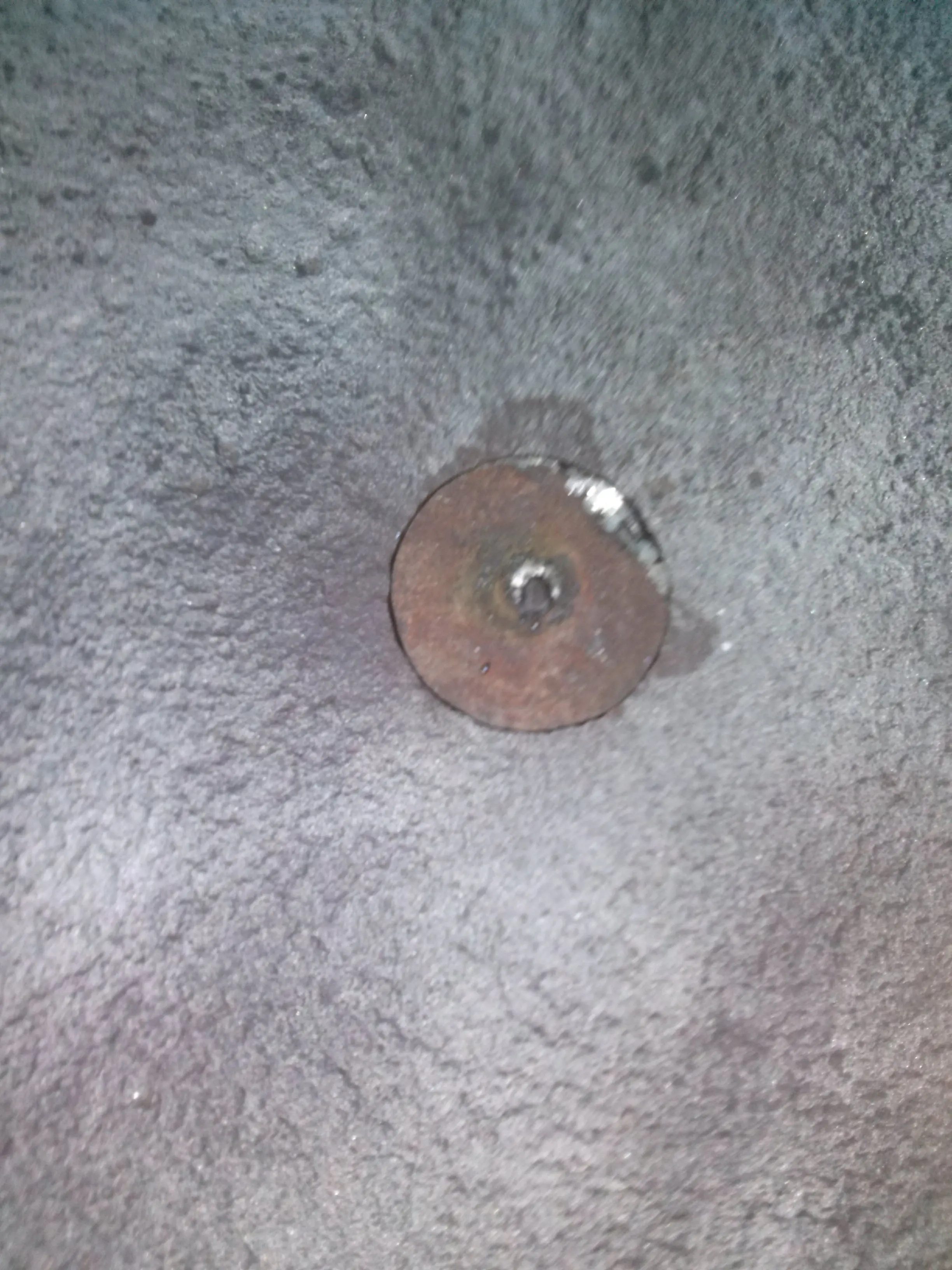

13° Mandamos a arenar todo, una vez arenado le haremos un agujero al disco, y una tapa para sacar las cenizas después de azar.

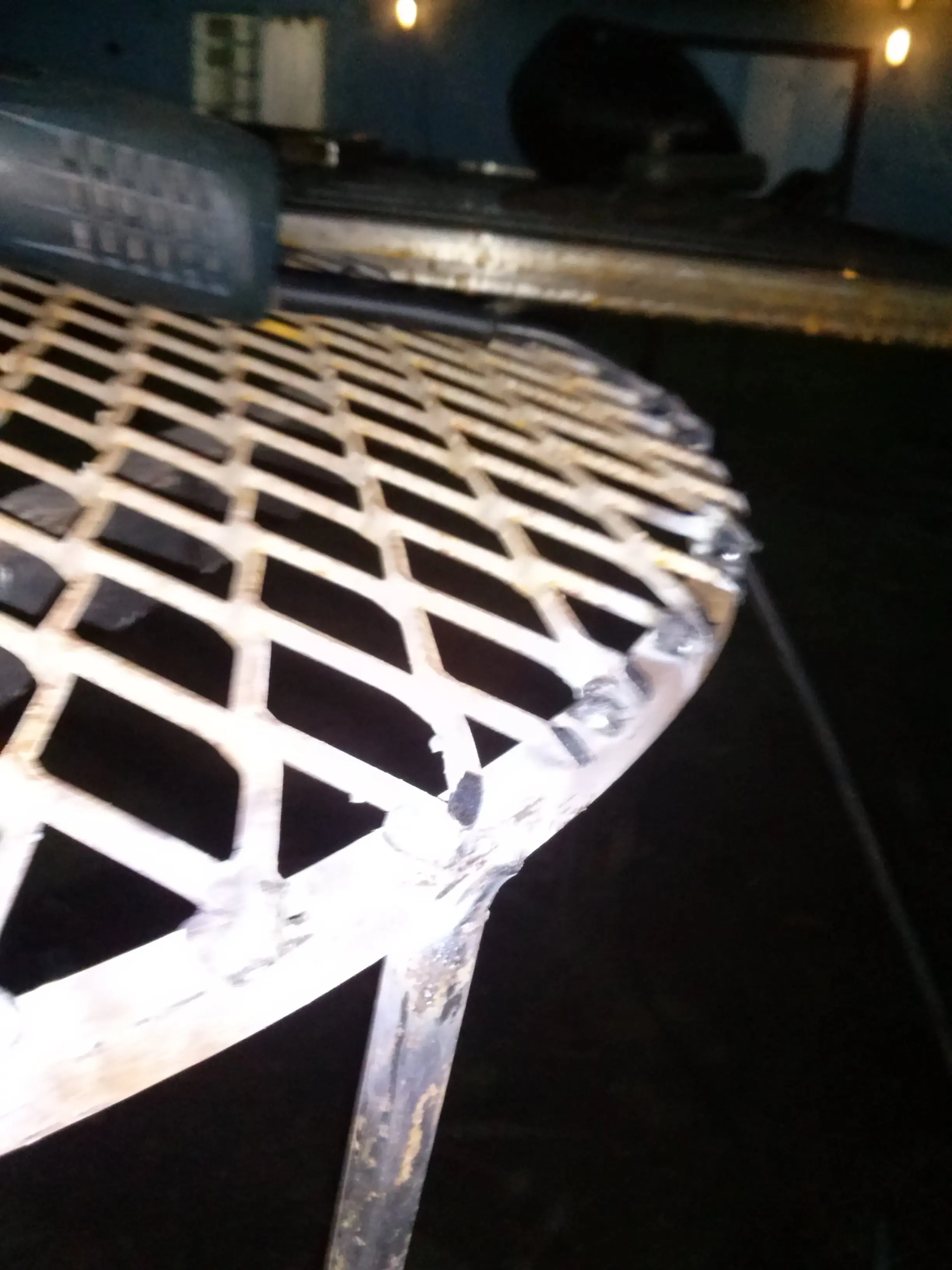

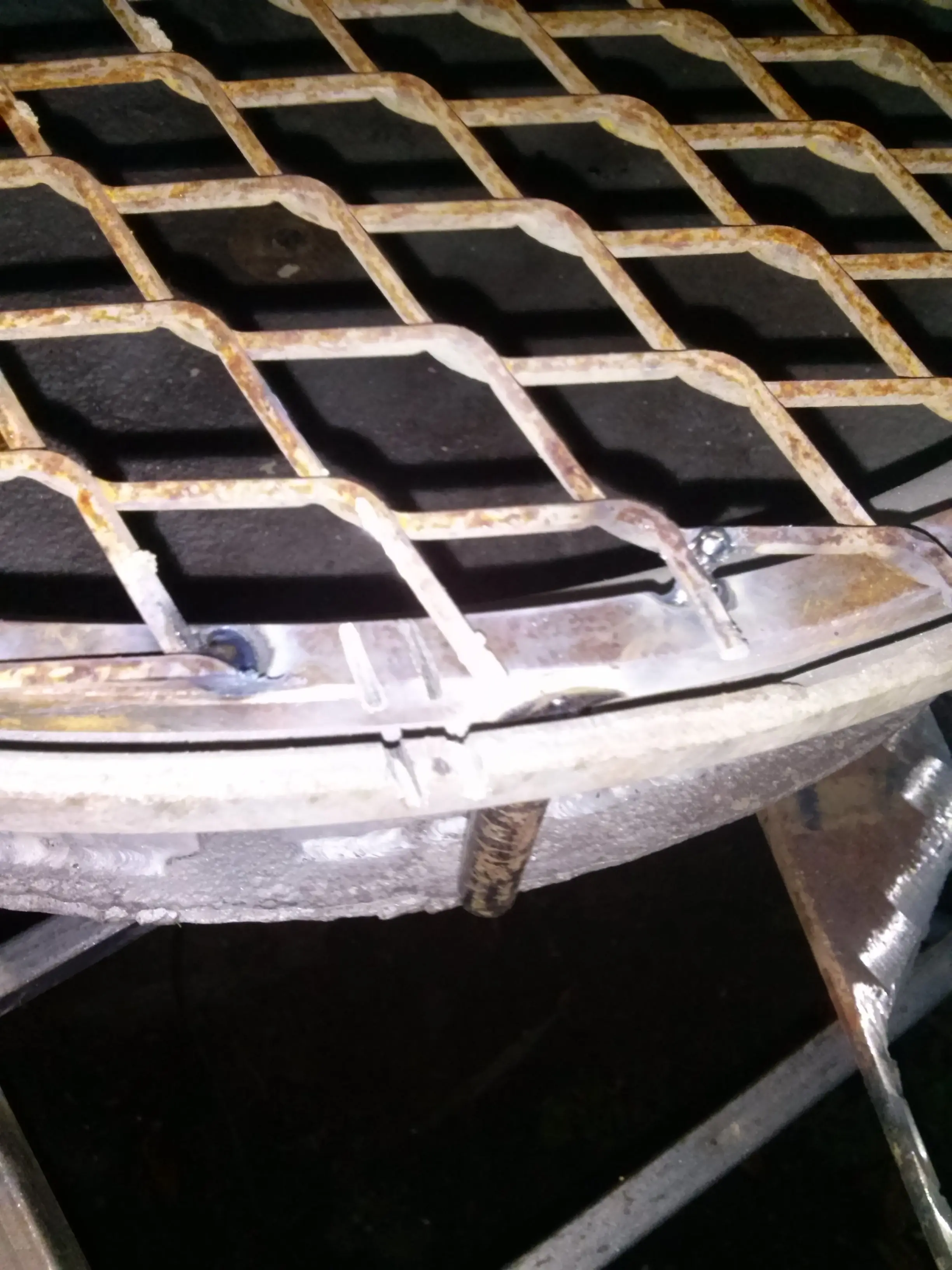

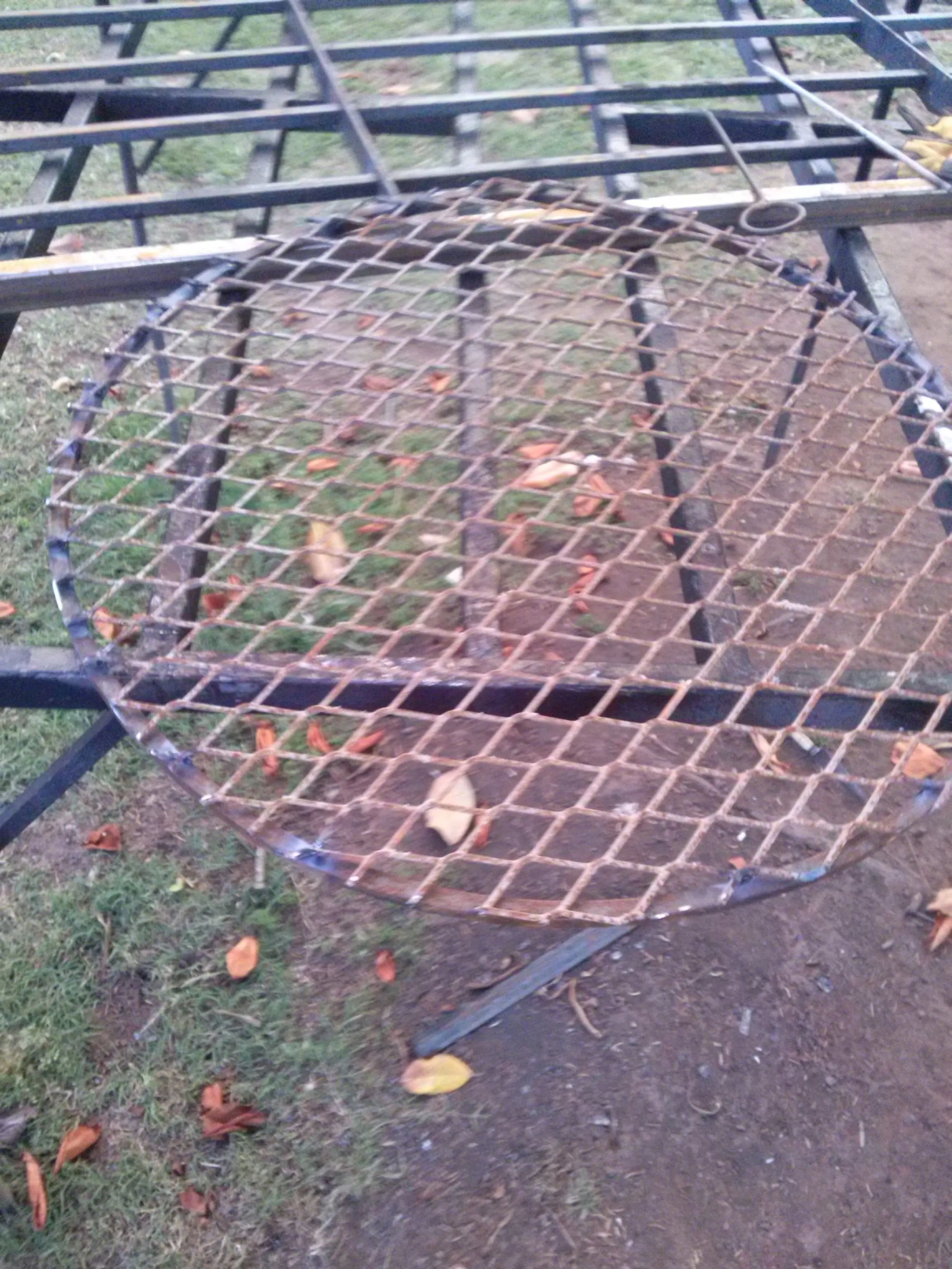

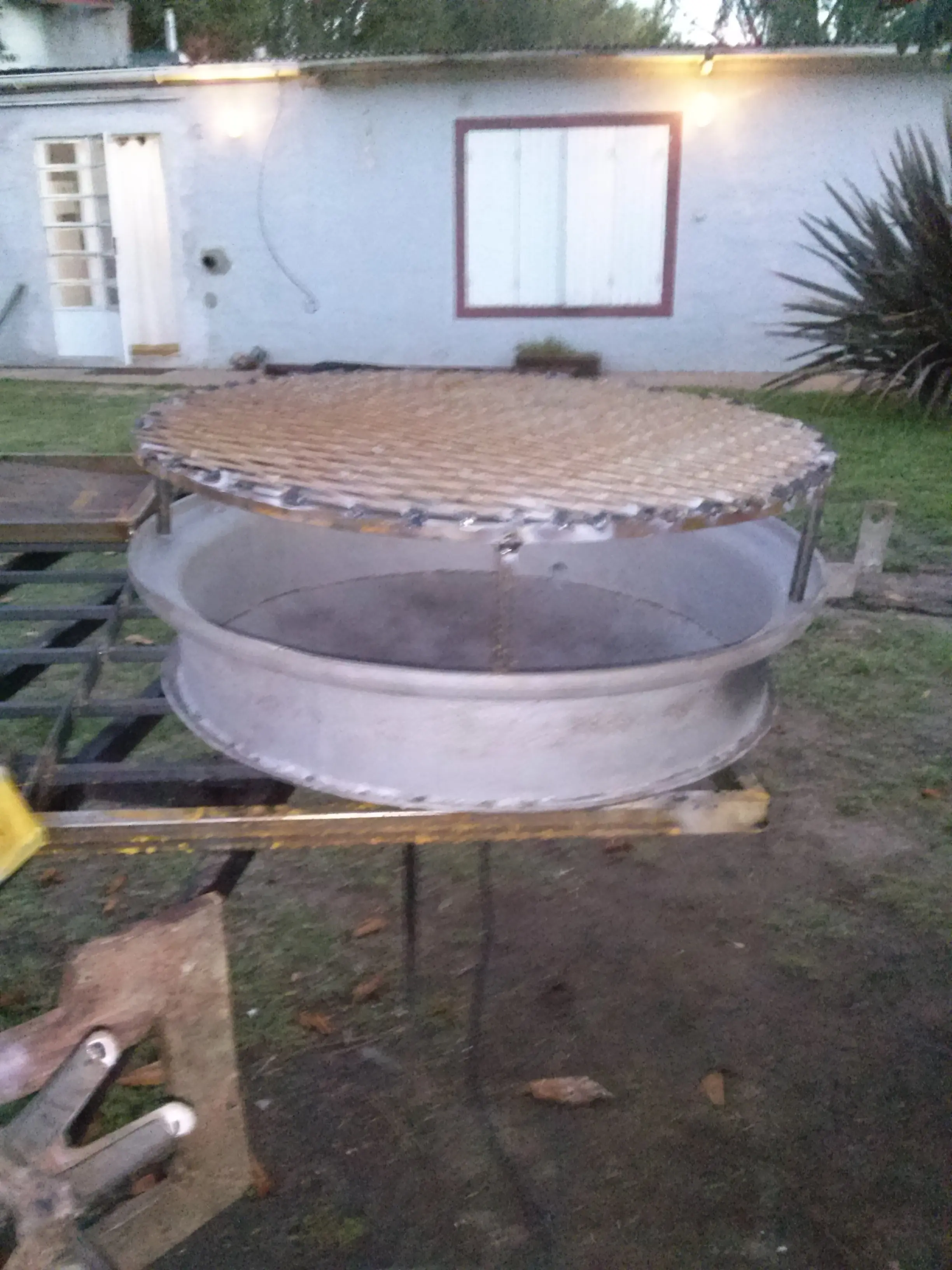

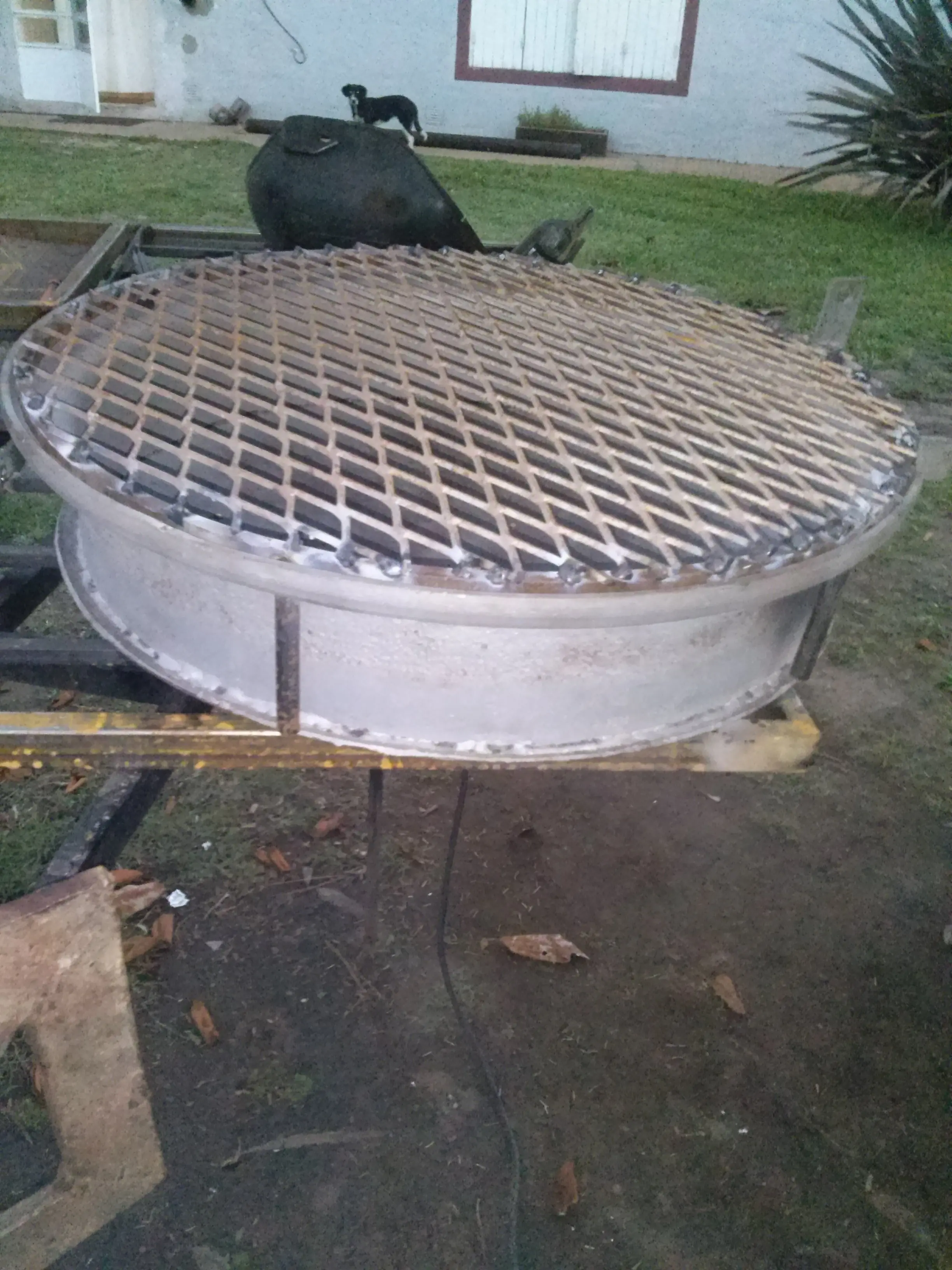

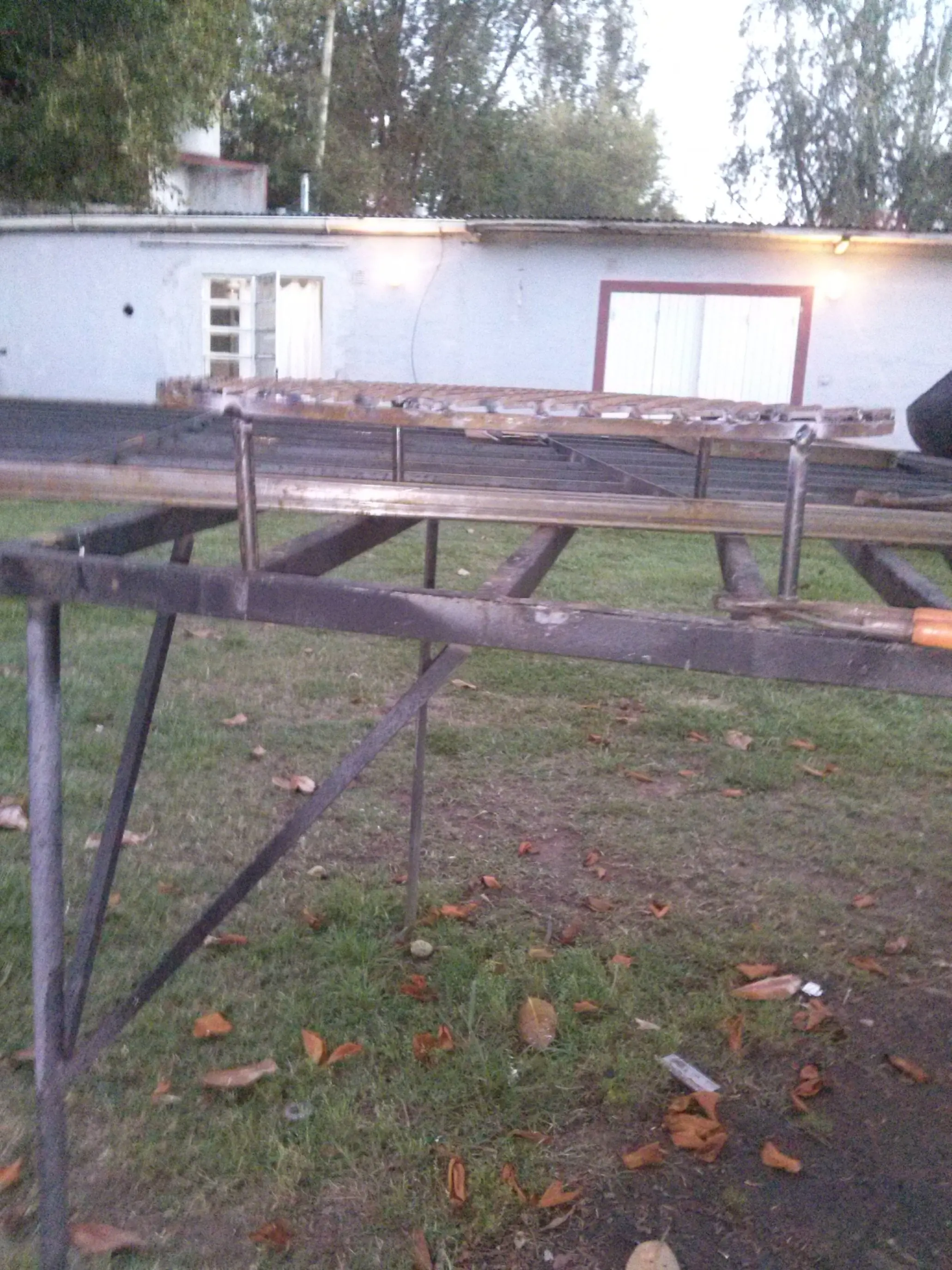

14° Cortamos un metal desplegado 63*3*3 soldamos toda la vuelta del aro y pulimos un poco las esquinas.
15° soldamos las patas y marcamos con la amoladora donde coinciden justo para no renegar si desarmamos o armamos.

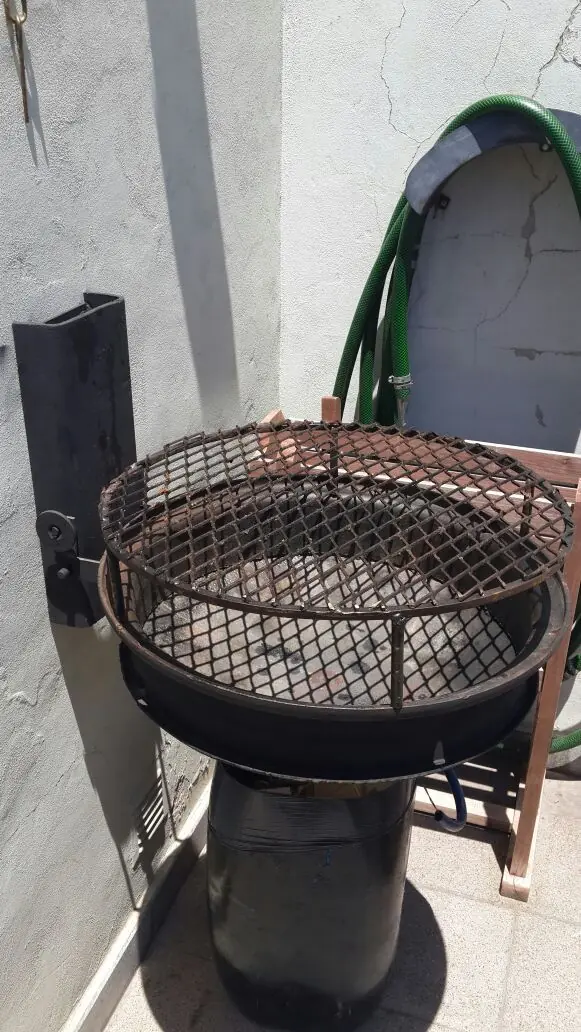

16° ahora por ultimo vemos el finalizado, sepan que podemos colocar las patas en los agujeros, pero en caso de estar muy fuerte las brazas, levantamos y giramos la parrilla para darle altura

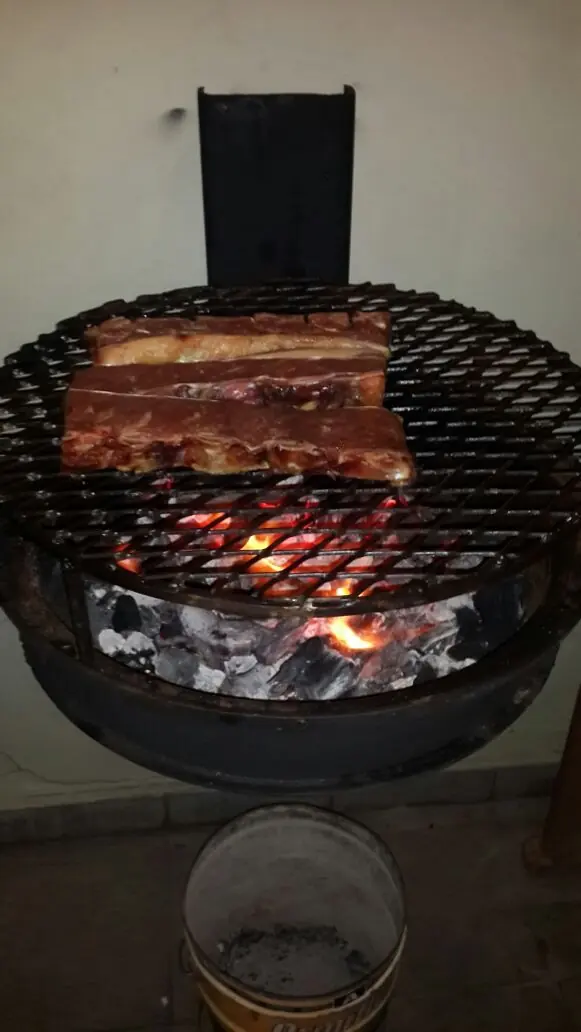

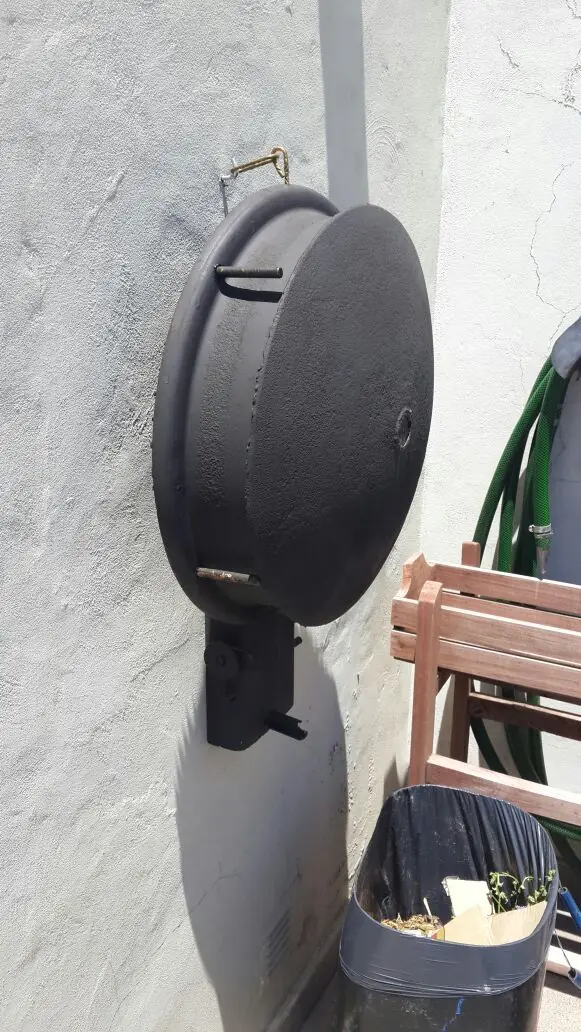

Bueno ahora si lo prometido... el finalizado, espero que sepan valorar el trabajo, y que lo puedan hacer ustedes también...
Cualquier dudad manden por mp... abrazooo!!!!
Buenas taringa, soy herrero de obra y hago mantenimiento en general, los otros días un amigo de la casa y cliente me trajo la idea de hacer una parrilla plegable, como para un departamento, o para decorar un jardín, les voy a ir dejando los pasos de como hacerlo en imágenes y algunas breves explicaciones.
Pero antes les voy a dejar la lista de materiales básicos para la fabricación de la parrilla.
Llanta de camión tipo mercedes 1114 (la tenia tirada el cliente).
Disco de arado viejo (comprado en chatarrero) -la medida del disco debe cubrir el diámetro de la llanta-
Recorte de chasis de mercedes benz 1114 (lo tenia yo)
Ahora si los pasos y las imágenes sepan disculpara la calidad de imagen están tomadas de un cel.... que lo disfruten (quiero aclararles que está medio avanzado porque me avive de hacer el post medio tarde jaja, pero se va a entender igual.

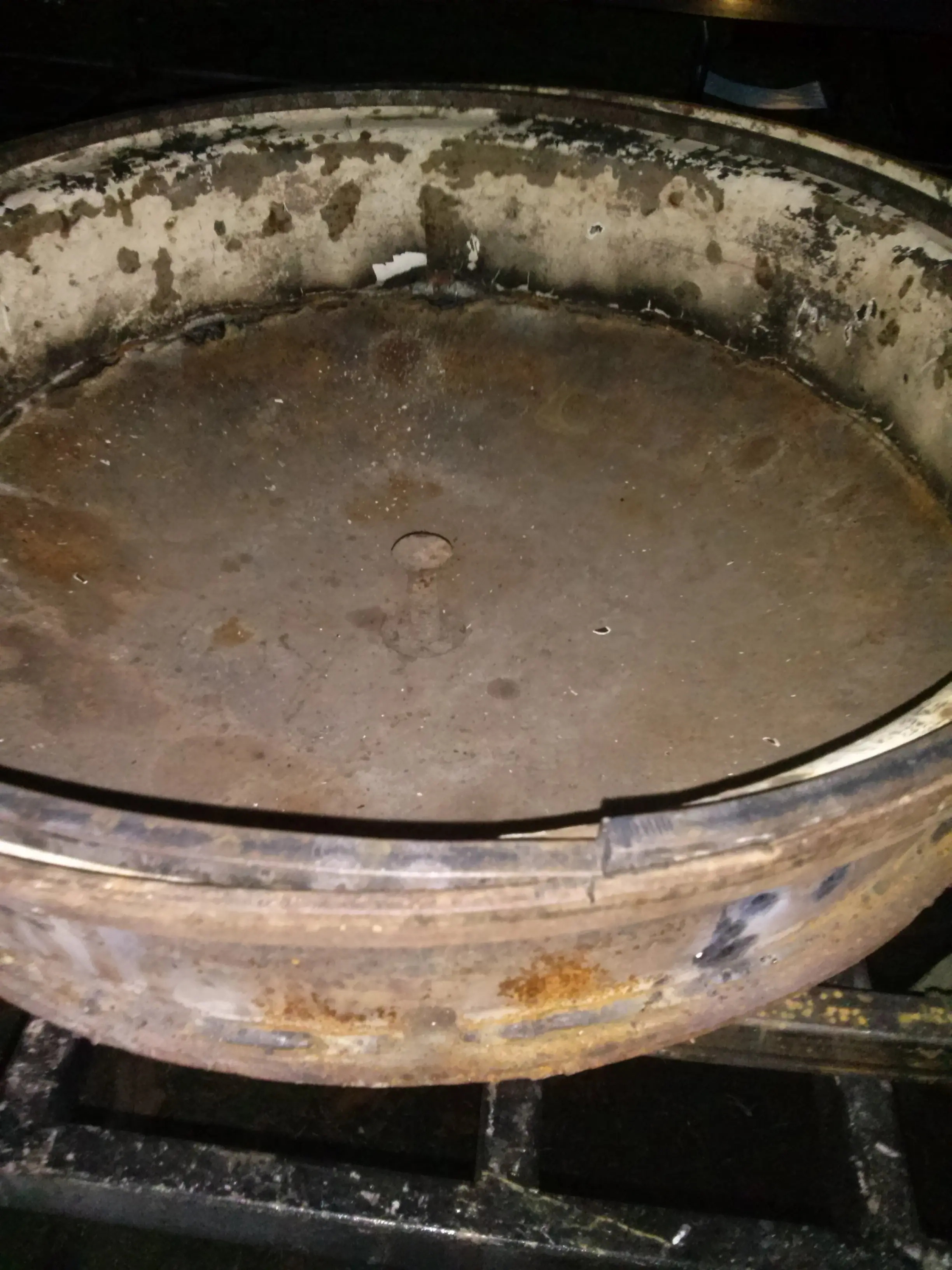

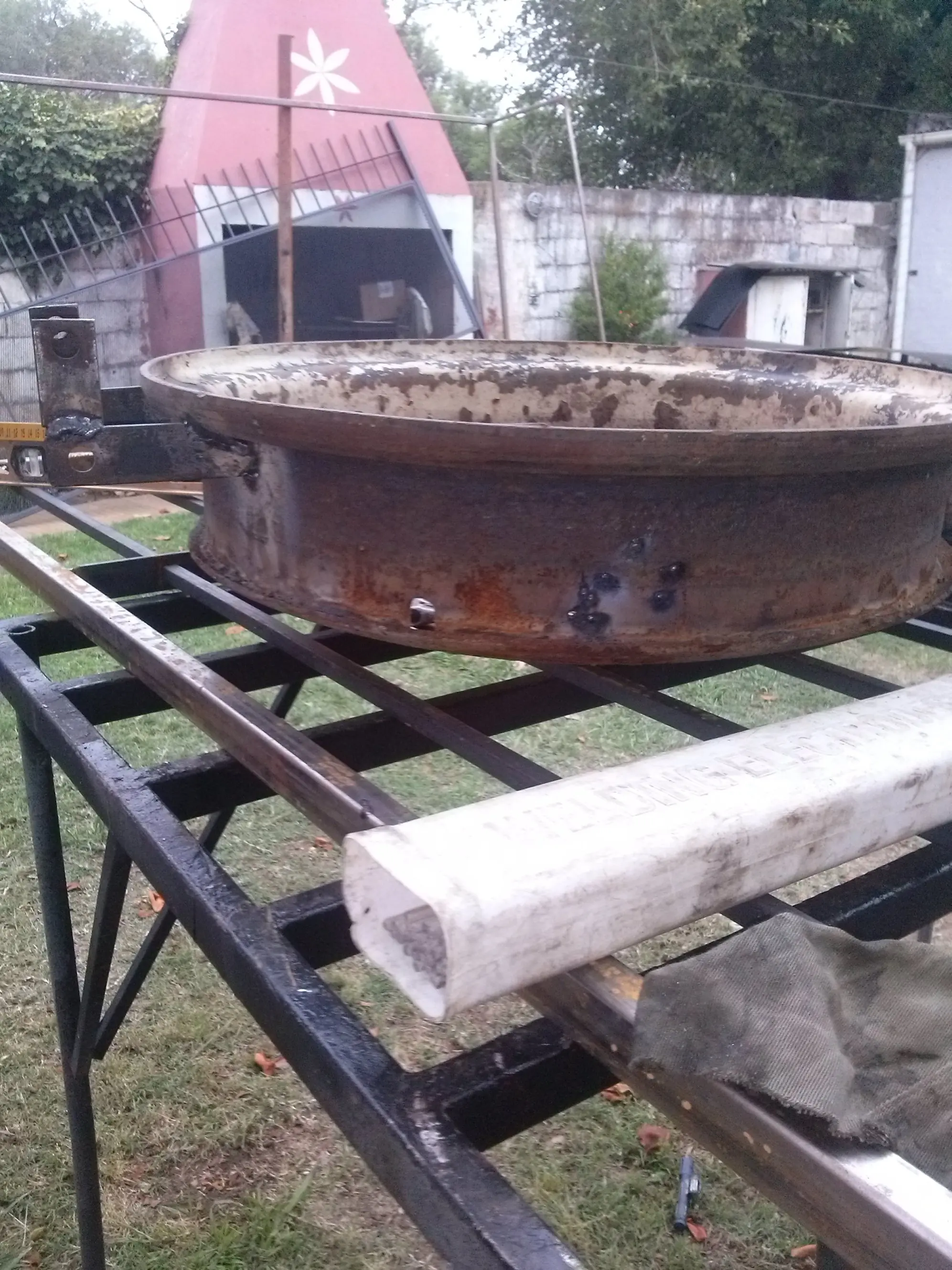

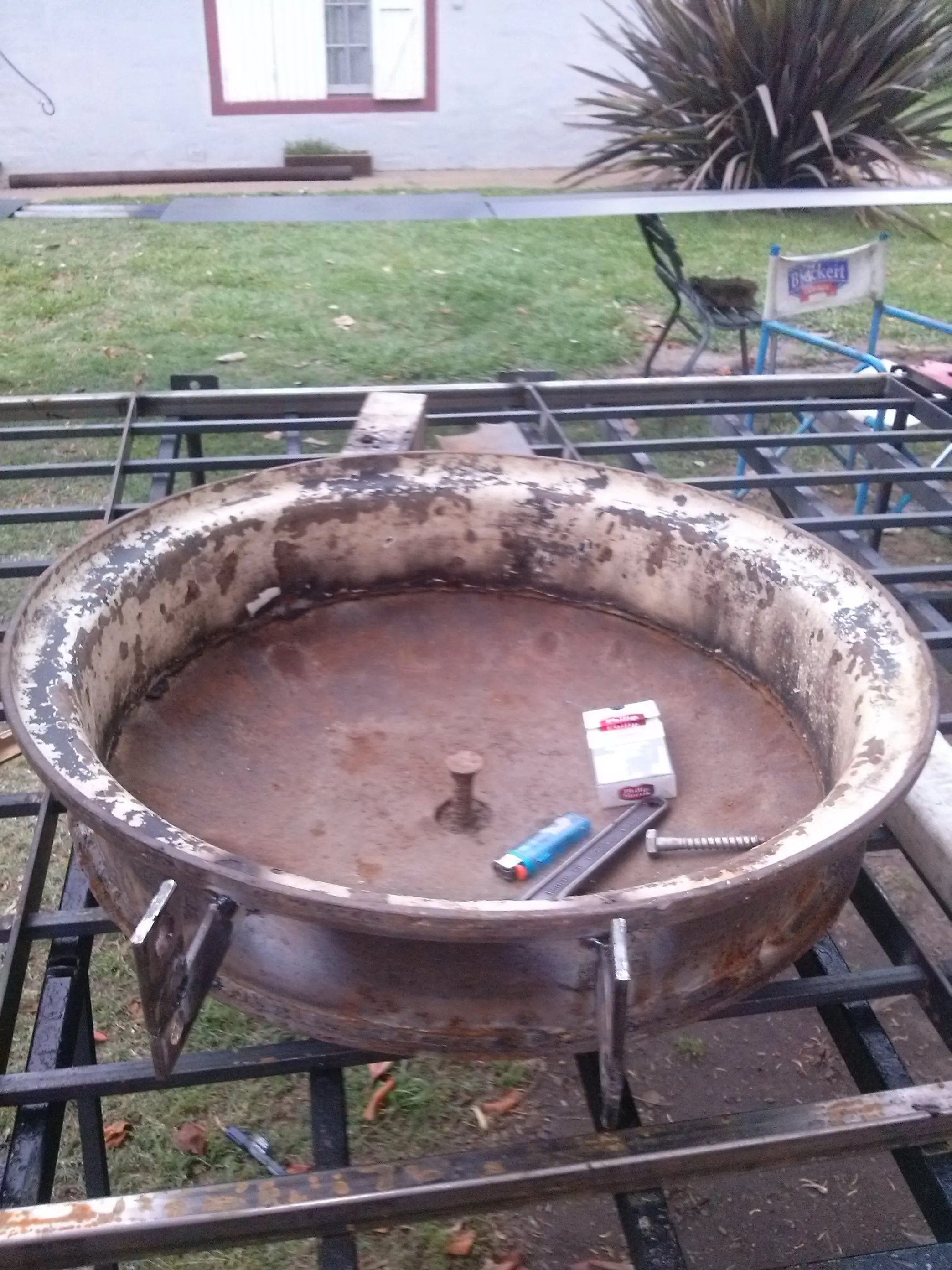

1° cortamos la llanta al medio (yo utilicé un soplete, puede ser una amoladora, plasma o lo que se les antoje) ya que se vamos a utilizar solo la parte del lado del aro de la llanta, y soldamos en su parte inferior (lado donde realizaron el corte) el disco.

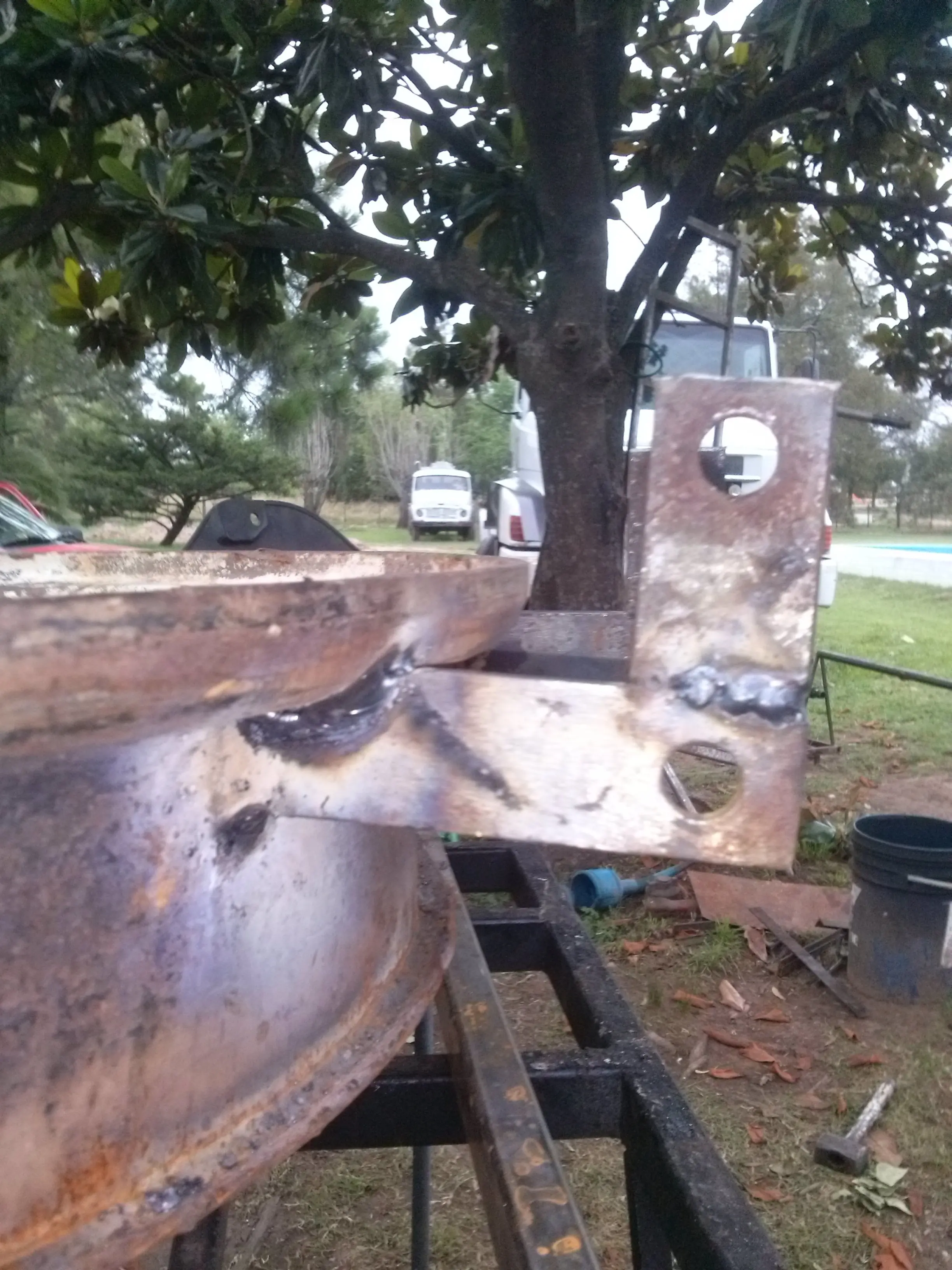

2°Luego fabricamos un par de "L" con dos agujeros como se ve en la foto, y las soldamos con la separación del ancho del chasis... recuerden hacerle dos agujeros alineados uno en la esquina y otro en su parte superior.
3°Ahora fricaremos el soporte para colgar de la pared. hecho con el chasis y con dos planchuelas con dos agujeros en cada una, esos los utilizaremos para abulonar a la pared (planchuela 3/16 como mínimo)

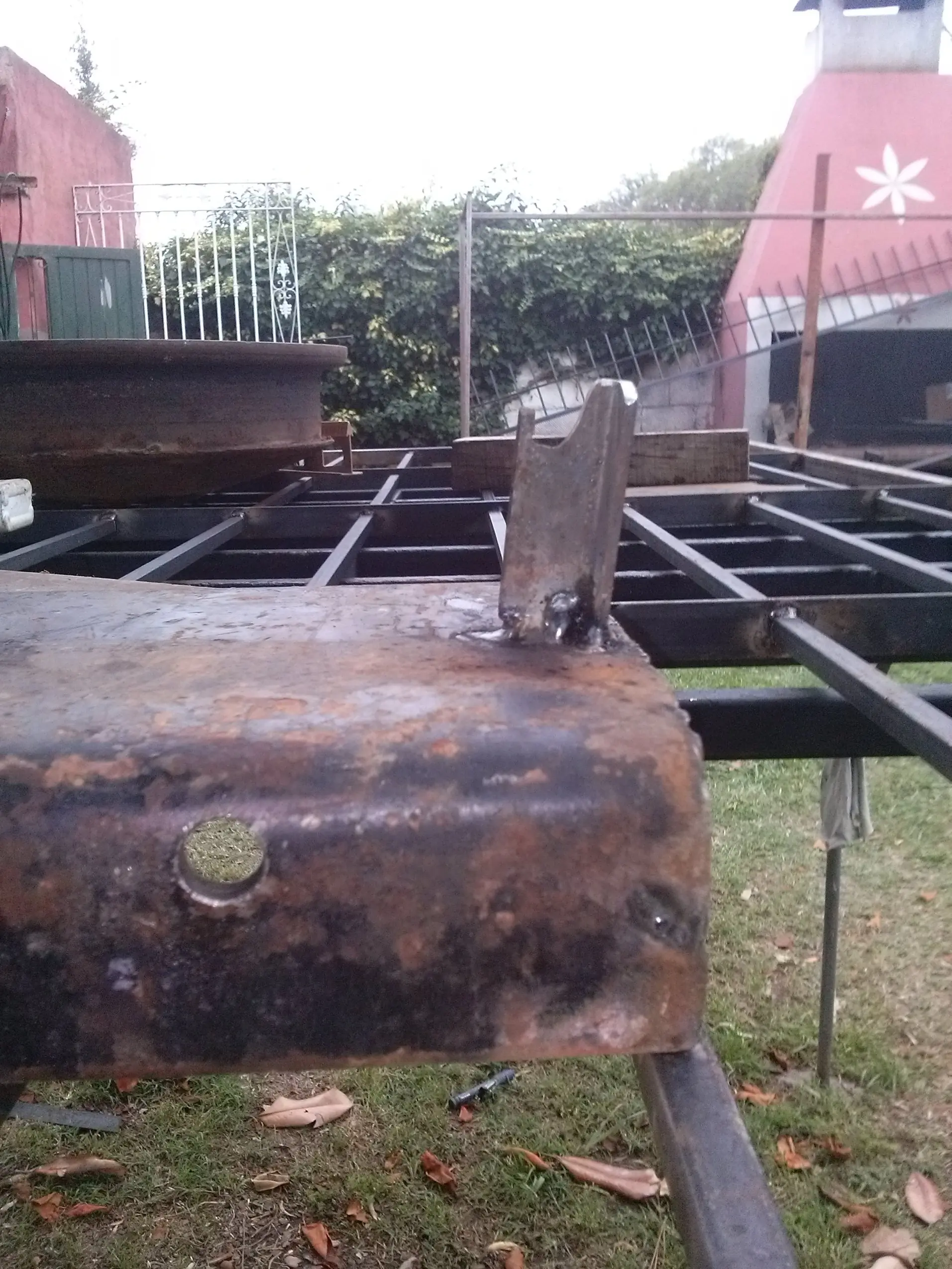

4° al chasis le haremos dos agujeros a cada lados alineados con la misma separación vertical que tendrán los agujeros de la "L" ya veremos para que son, también aremos un tope para que el disco no se pase de largo, yo lo hice con un hierro "T" lo podríamos hacer con lo que quieran

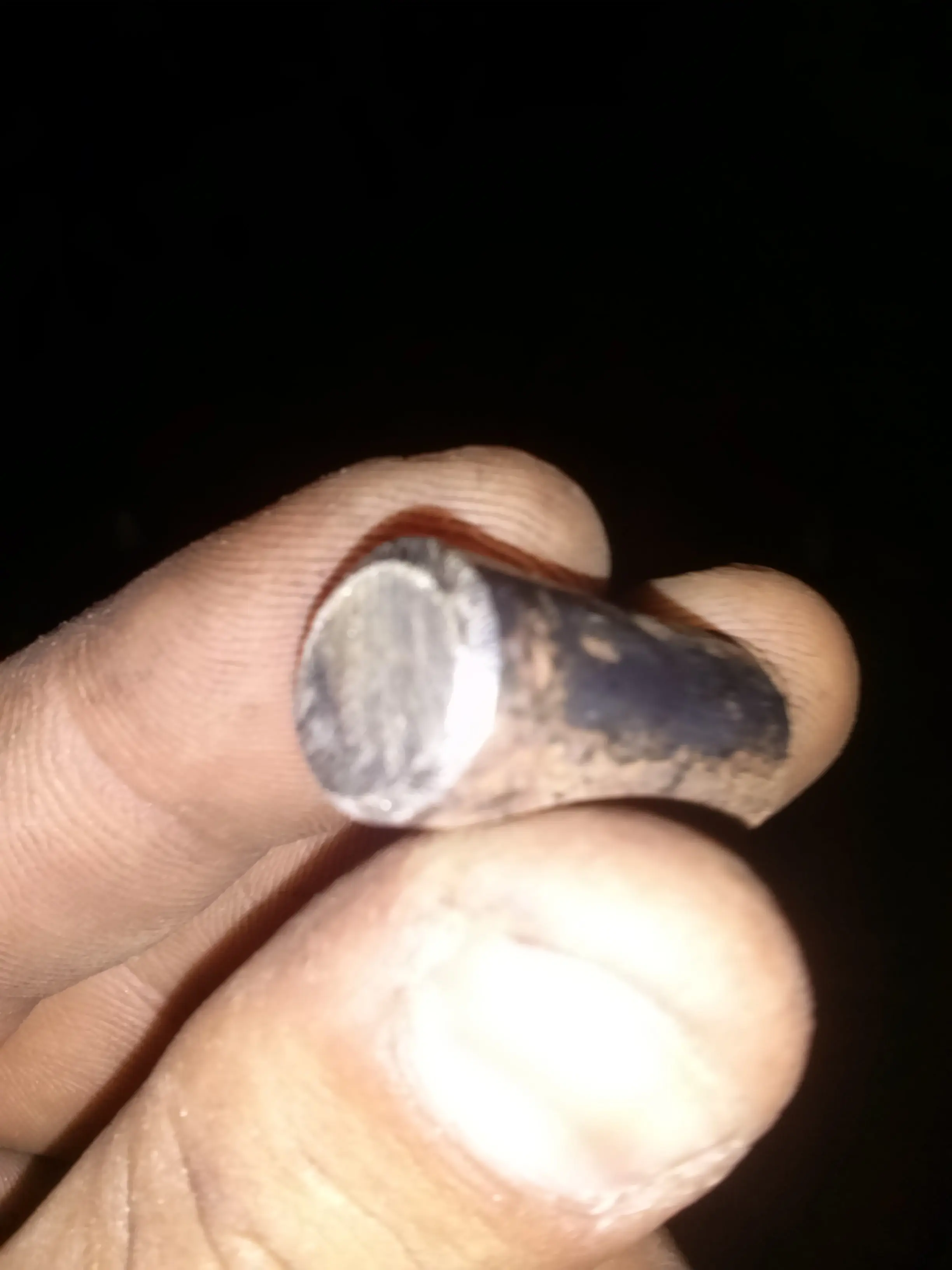

5° Ahora haremos un pasador del diámetro del agujero
6° cortaremos dos topes para colocar en los agujeros inferiores del chasis

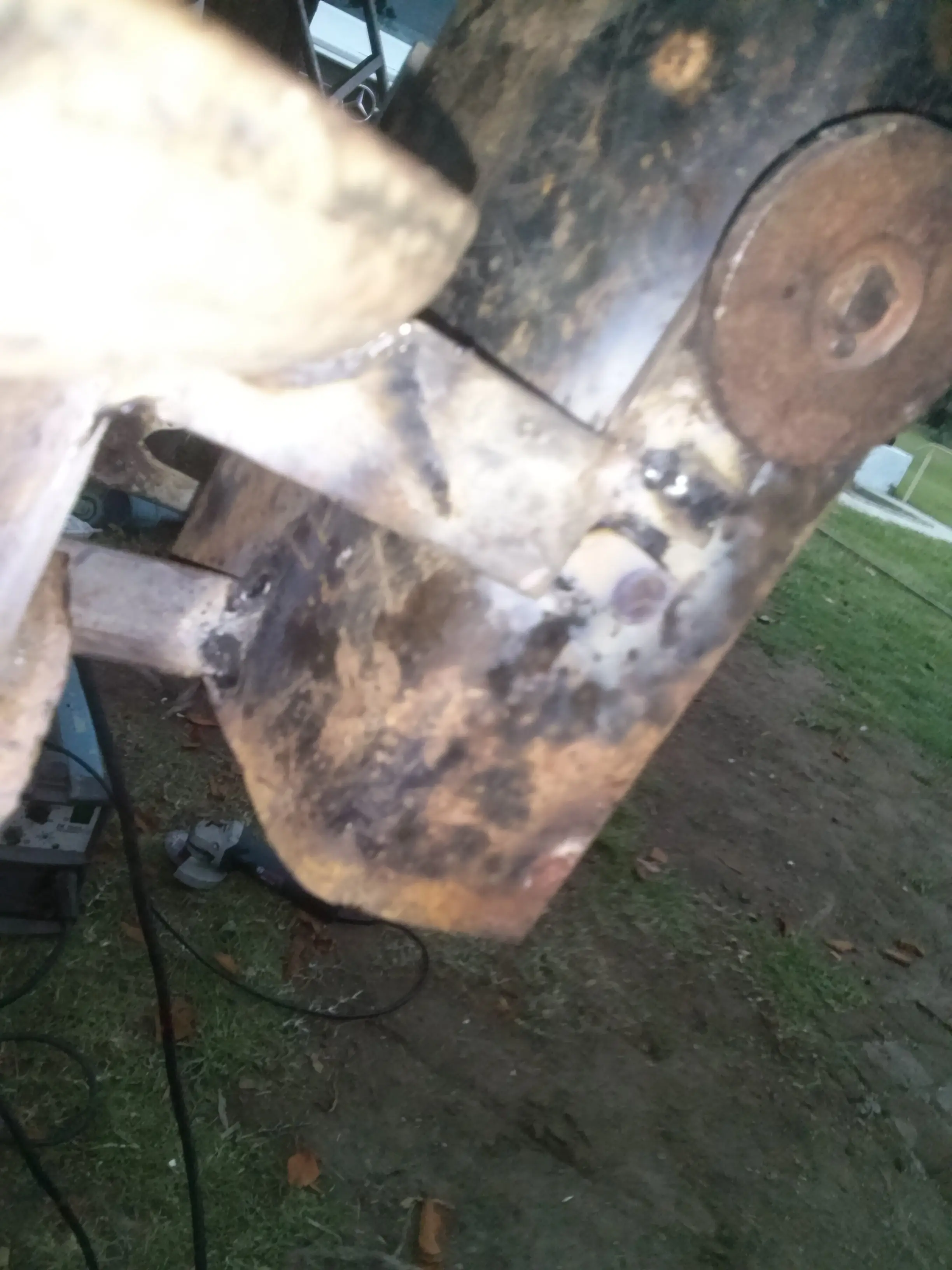

7° soldamos los topes a los agujeros inferiores del chasis y calamos los agujeros inferiores de las "L" (en este paso ya dejaremos todo presentado para ver como queda.
8° corroboramos que el mecanismo funcione bien, abriendo y cerrando (la certificada esta al medio como el miércoles, porque andaba complicado de tiempos y se lo mande ahí no mas jaja)

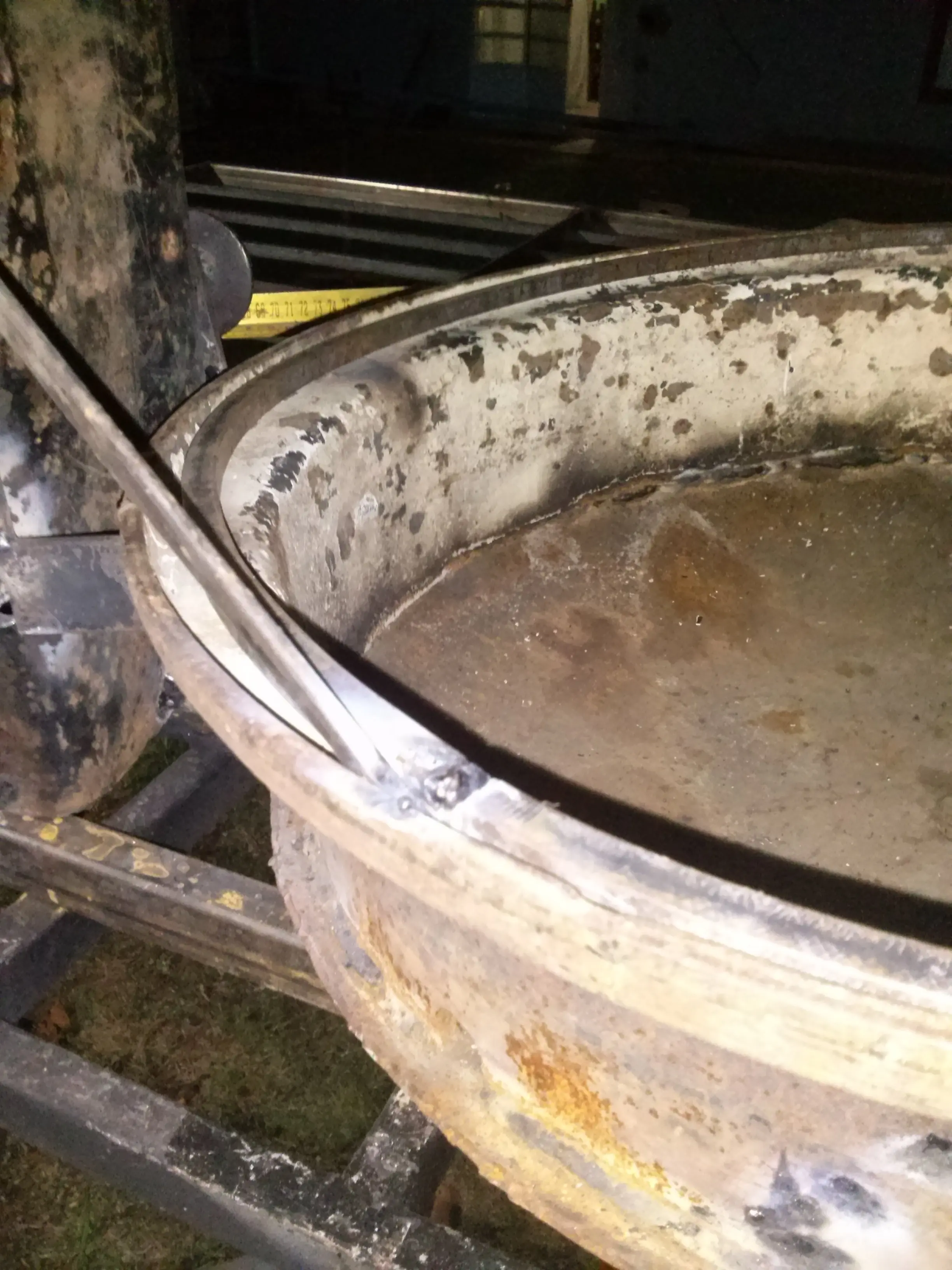

9° comenzamos con una maza y un fierro cuadrado y paciencia a cilindrar el aro de la parrilla
10° cortamos el excedente soldamos y pulimos el aro
asi nos quedaría:
11° ahora haremos 4 agujeros igual distribuidos para colocar las patas de la parrilla, ya veremos porque le vamos a hacer patas (primeros pequeños agujeros)
12° agrandamos los agujeros al diámetro de las patas y corroboramos que pasen holgadas
13° Mandamos a arenar todo, una vez arenado le haremos un agujero al disco, y una tapa para sacar las cenizas después de azar.
14° Cortamos un metal desplegado 63*3*3 soldamos toda la vuelta del aro y pulimos un poco las esquinas.

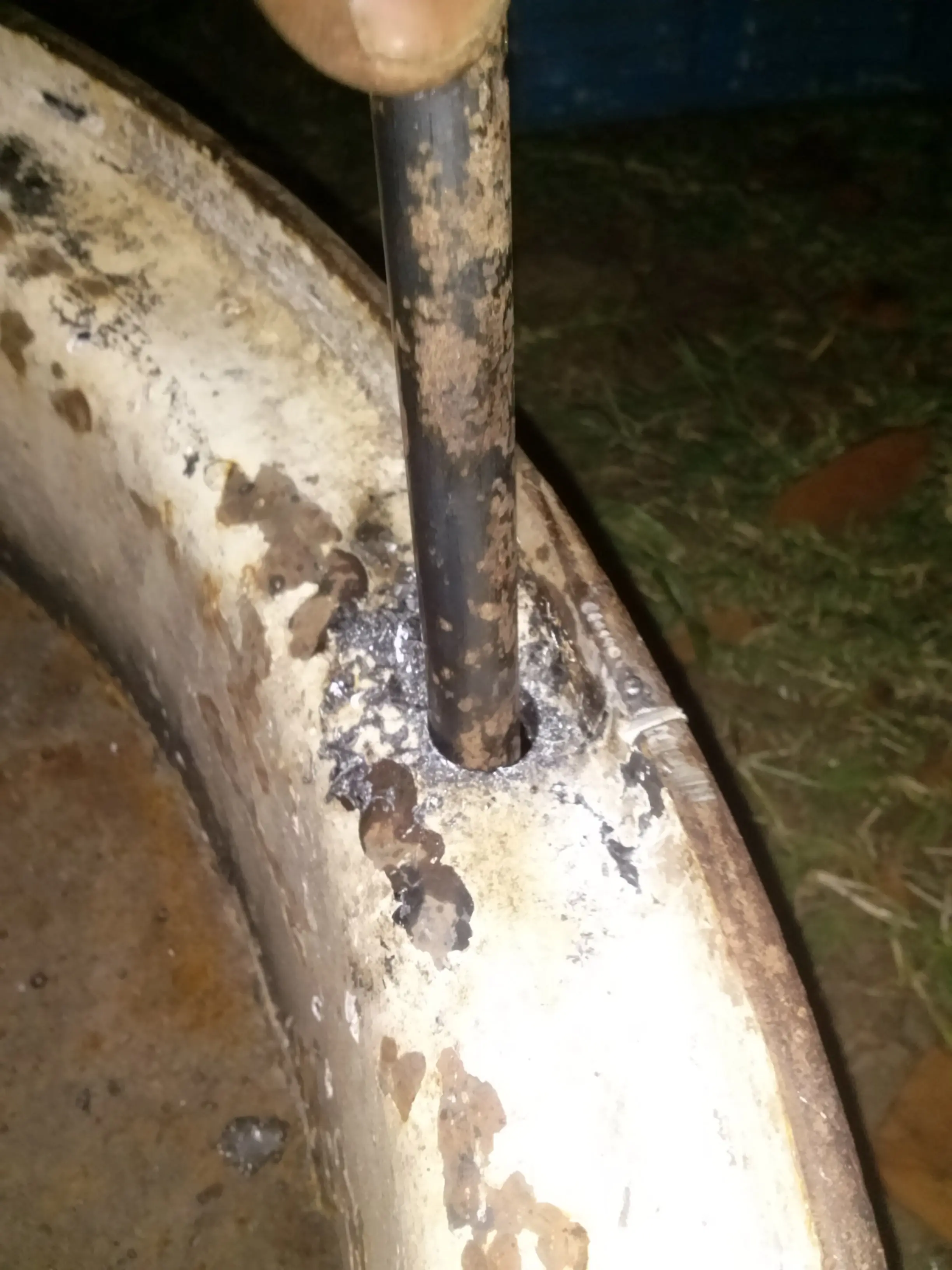

15° soldamos las patas y marcamos con la amoladora donde coinciden justo para no renegar si desarmamos o armamos.

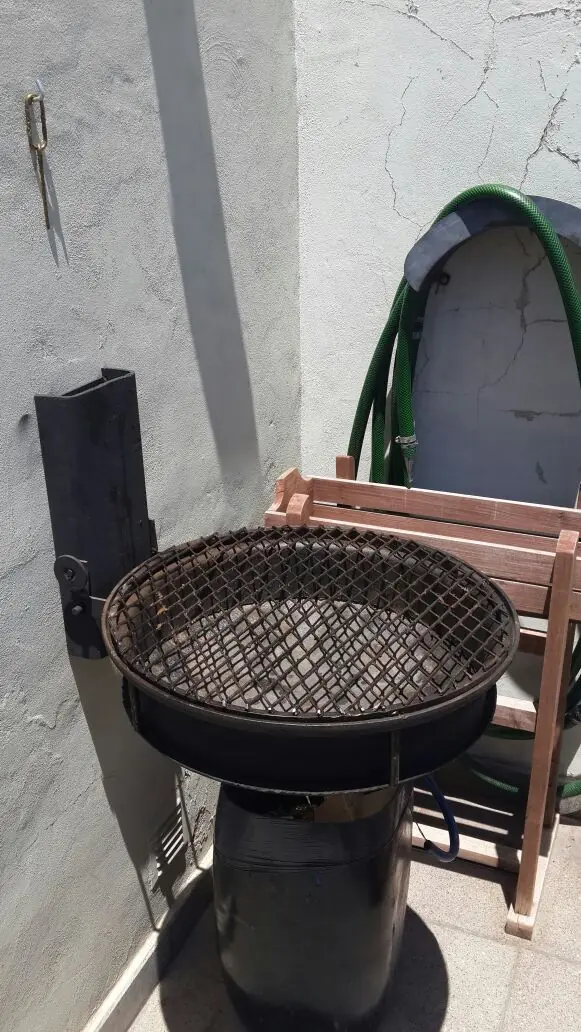

16° ahora por ultimo vemos el finalizado, sepan que podemos colocar las patas en los agujeros, pero en caso de estar muy fuerte las brazas, levantamos y giramos la parrilla para darle altura

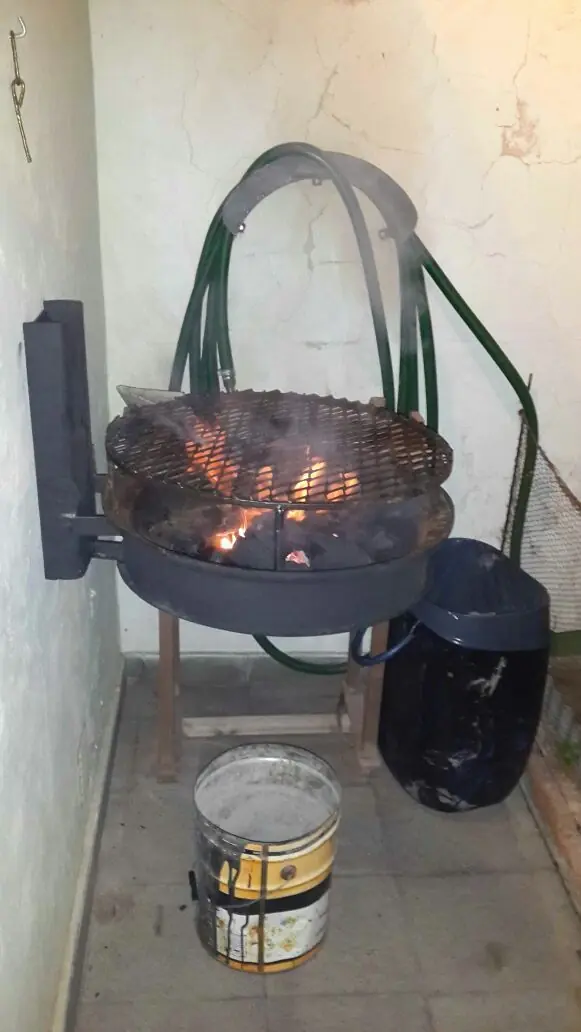

Bueno ahora si lo prometido... el finalizado, espero que sepan valorar el trabajo, y que lo puedan hacer ustedes también...
Cualquier dudad manden por mp... abrazooo!!!!
