Un día escuchando una canción de mi banda favorita encontré que el bajo tenia una distorsión muy poderosa que nunca había escuchado, al principio pensé en un proco rat pero después de investigar lo encontré. El viejisimo, épico y orgasmico fuzz (jimy hendrix aproves)
Moria por tener uno, pero soy mas pobre que una piedra (?.
Así que opte por DIY y buscar el esquemático
Este circuito tiene la trinidad:
Sencillo, barato y con un sonido jodidamente bueno.
Este parece ser de guitarra pero lo probé en un bajo no en guitarra

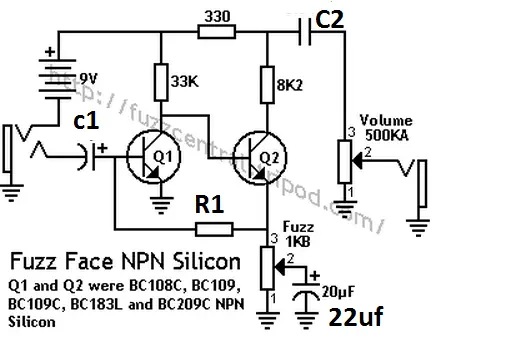

Hay distintos esquemáticos, unos mas sencillos que otros, este es de silicon(silicio) NPN . Opte por este puesto que es difícil conseguir de germanio en mi ciudad. Pero tuve que hacer unas modificaciones puesto que el sonido tenia unas fallas(tal ves por que use un bajo).
El capacitor de entrada y salida(C1 y C2) lo recomiendo de entre 10 a 47uf.
Los transistores use BC548 puesto que son mas comunes que los que menciona la imagen y me dio buena distorcion(prueben distintos transistores npn se pueden llevar muchas sorpresas ,pues cada uno pose diferentes caracteristicas)
La resistencia R1 usen una menor de 100kohms pues la resistencia recorta el tiempo del tono en mi caso. Les recomiendo intentar con diferentes valores entre 100ohms hasta 50kohms.
Estos valores son totalmente modificables a su gusto.
Otra cosita, juegen con diodos detectores(1n4148 u otro modelo) busquen esquemáticos con estos diodos y pónganlos en el suyo, me cuentan que tal

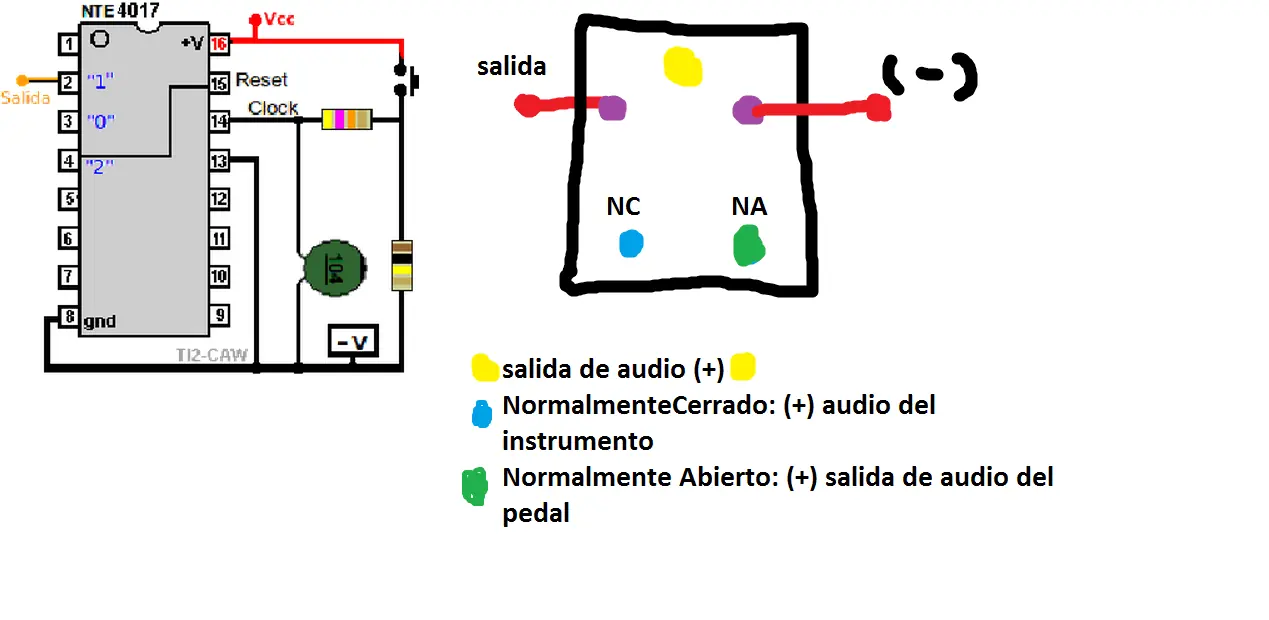

No encontré switch para by pass (el botón que pisas para activar el efecto) en las tiendas así que tuve que idearmelas para hacer el switch. Un Flip-Flop con el circuito integrado CD4017
Este circuito hace lo siguiente. Cuando pisas el push bottom NC=normalmente abierto que se muestra en el circuito por la salida salen 9v que energizan la bobina de un relevador. Cuando se energiza invierte sus contacto(cambia de normalmente cerrado a normalmente abierto y viceversa)

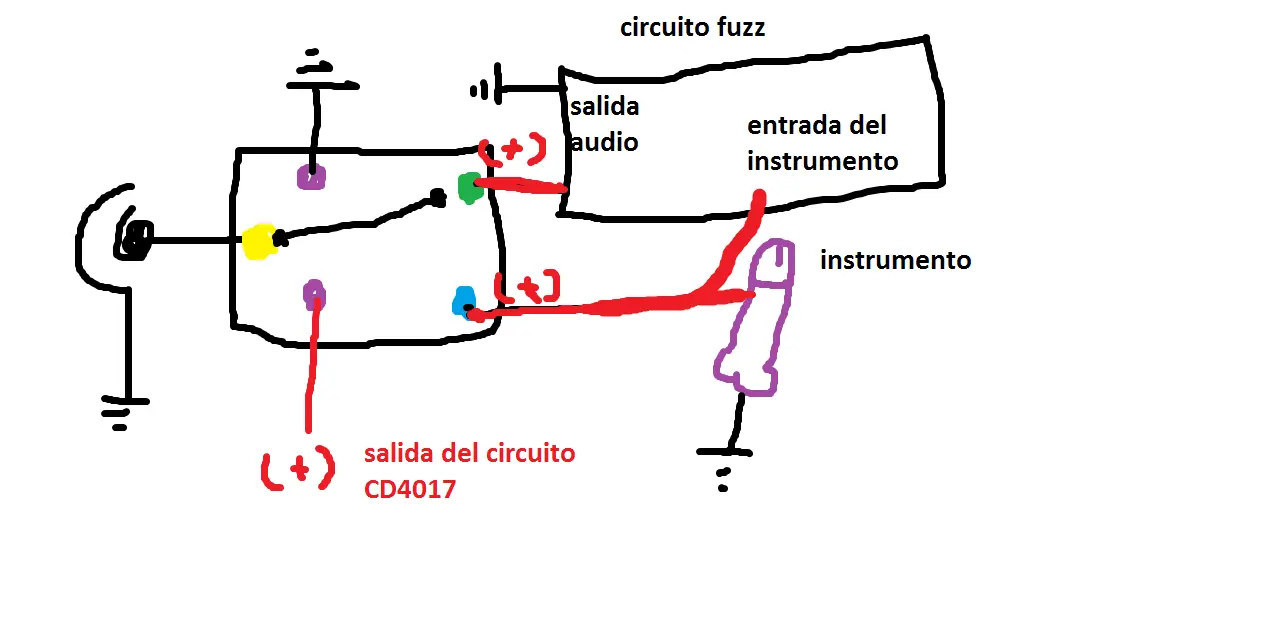

El relevador sin energizacion en sus contactos NC hace que el sonido del instrumento pase a la salida sin pasar por la distorsión fuzz, al presionar el puzz bottom se invierten sus contactos y hace que el sonido pase por la distorsión. Quedaría mas o menos así
Atentos a su relevador verifiquen cuales son NC y NA
Un saludo y espero que este post les sirva de algo. Cualquier cosa MP
