Bienvenidos, a este, mi primer post!!!
Hice un anvil para el cabezal valvular de mi guitarra y documenté el proceso mediante fotos para compartirlo con ustedes.
Bueno, Para quien no sepa un cabezal valvular es un amplificador muy sensible y frágil, ya que las válvulas electrónicas o termoiónicas son componentes de vidrio que contienen gases en vacío y cualquier golpe en su traslado podría inutilizarlas.
Y un Anvil no es ni mas ni menos que un cajoncito de madera acondicionado para protegerlo y trasladarlo (Casi siempre en el baúl del auto).

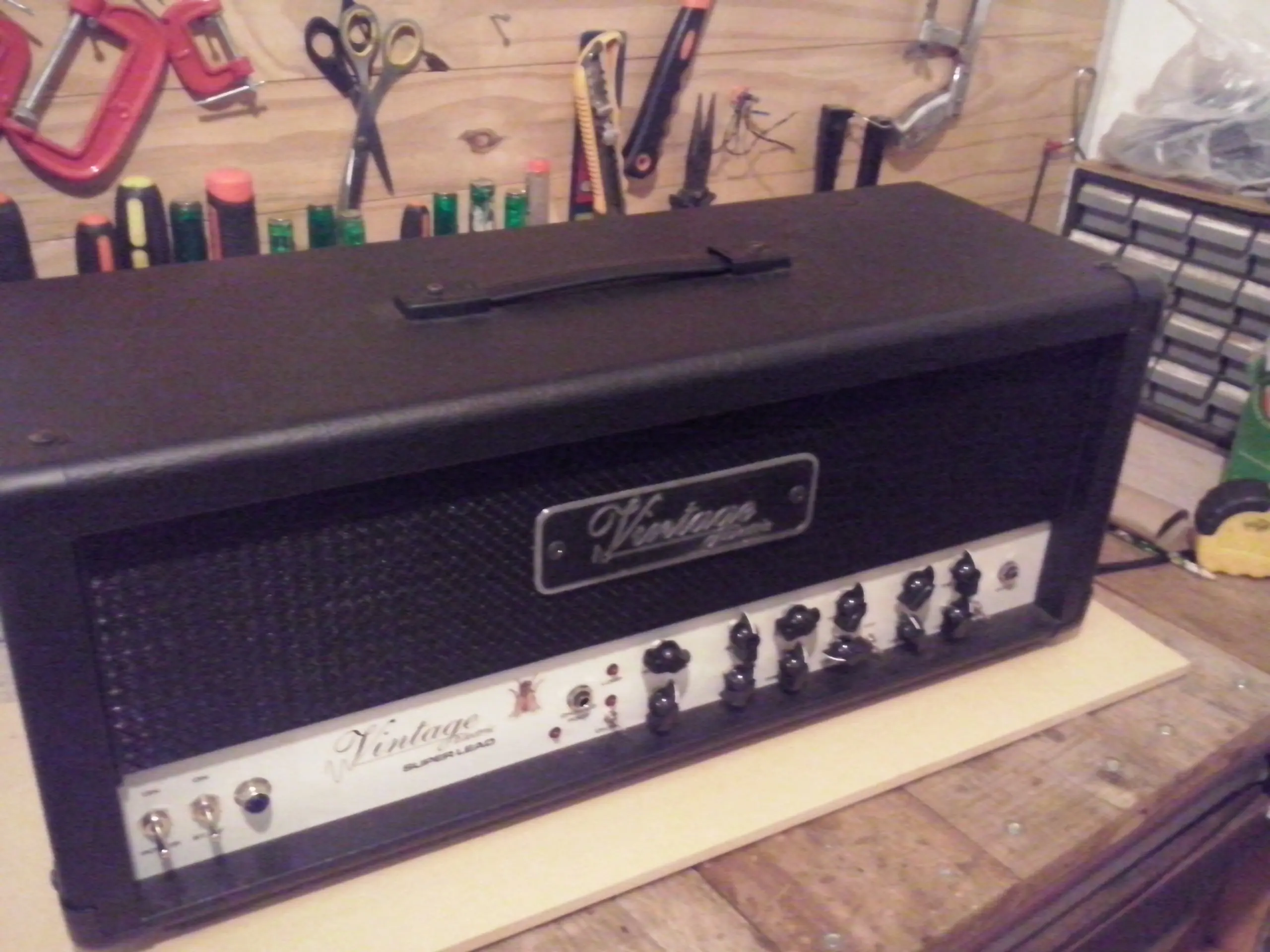

En este caso es un "Vintage Electric Nu Twin Super Lead" de 100w.
es este animalito:
Esas 4 grandes (6L6) y esas 6 chiquitas (12AX7) son las frágiles y problemáticas que les contaba
Lo primero que se necesita es un lugar limpio, ordenado y cómodo para trabajar.

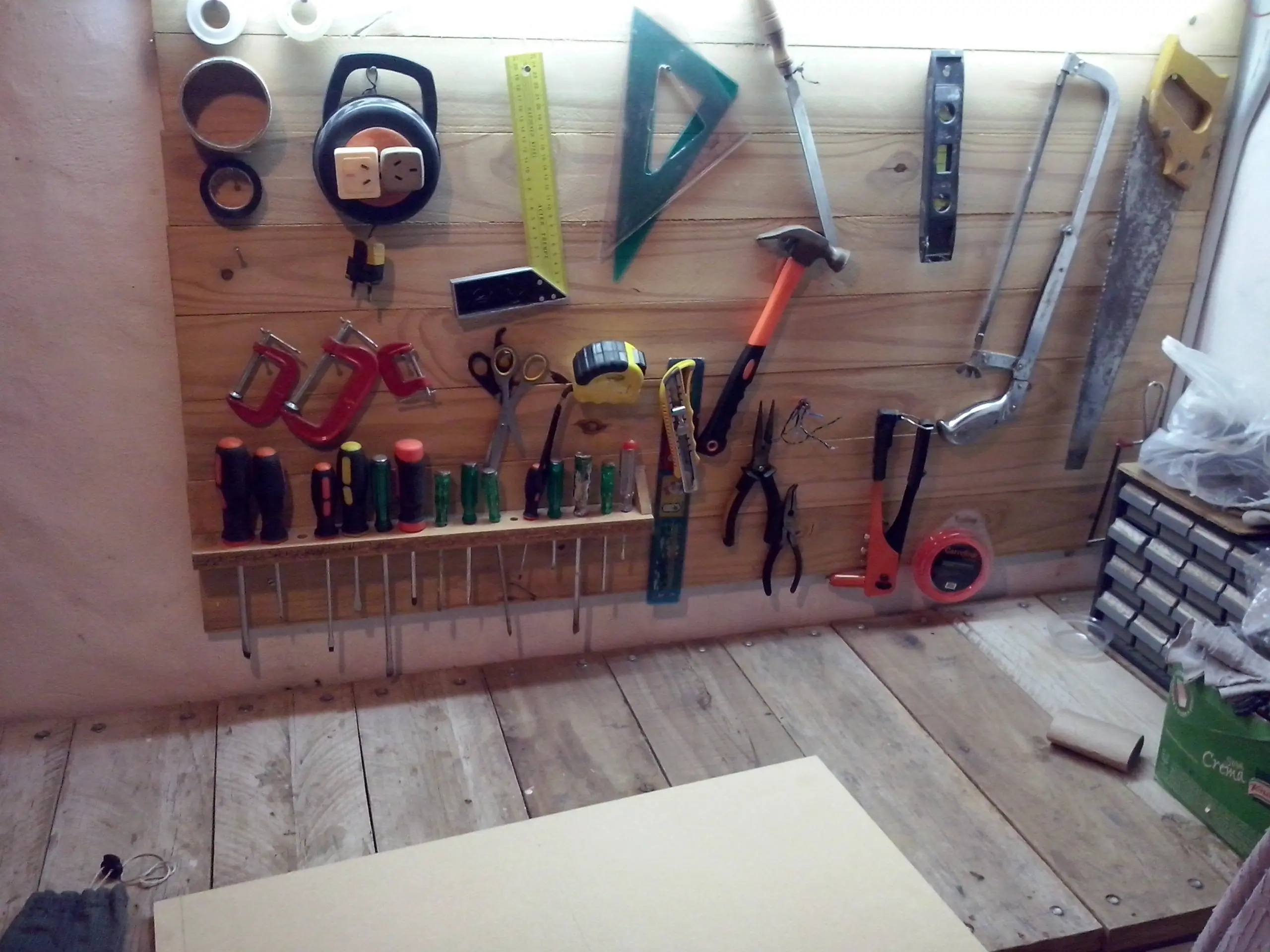

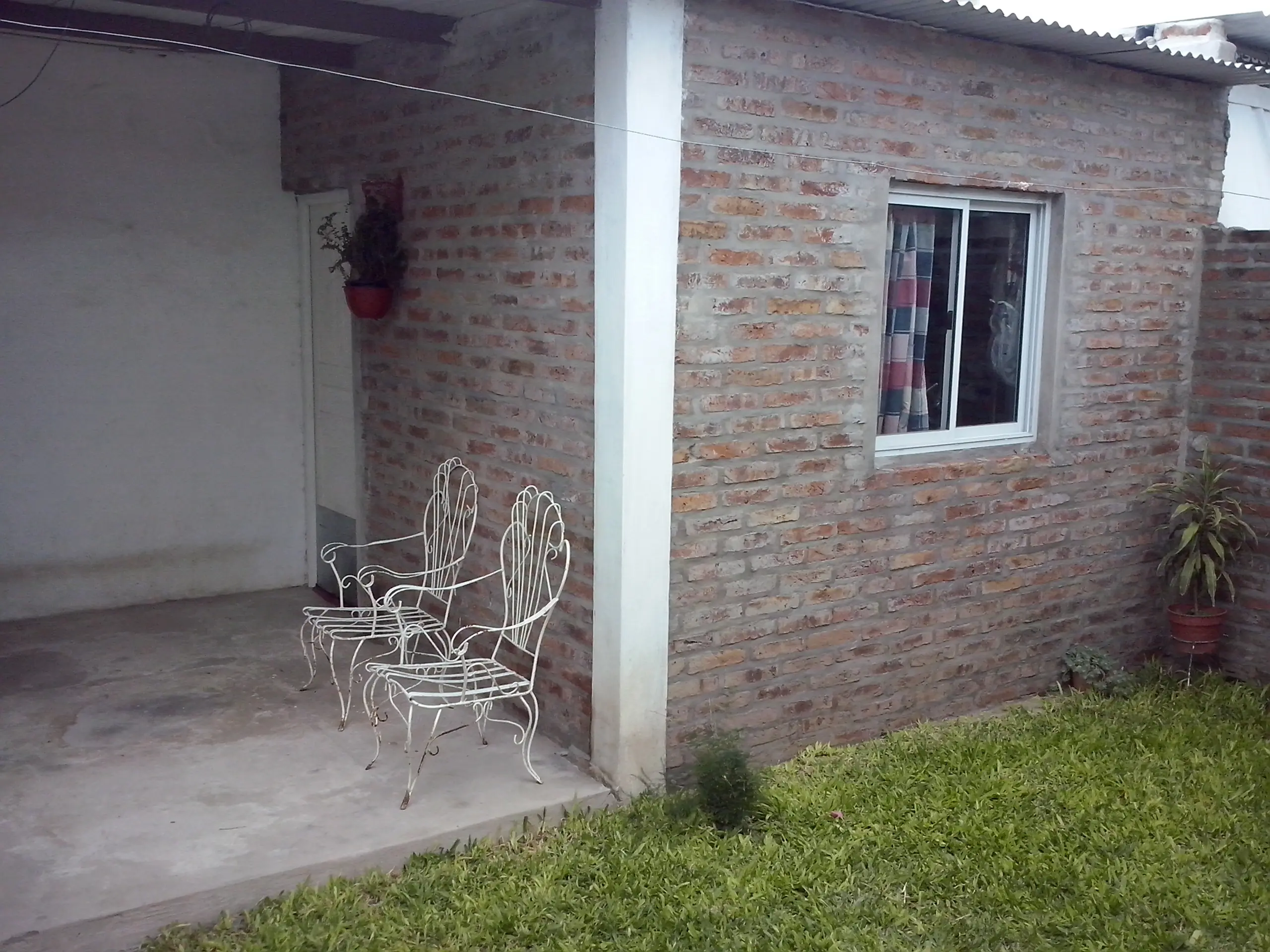

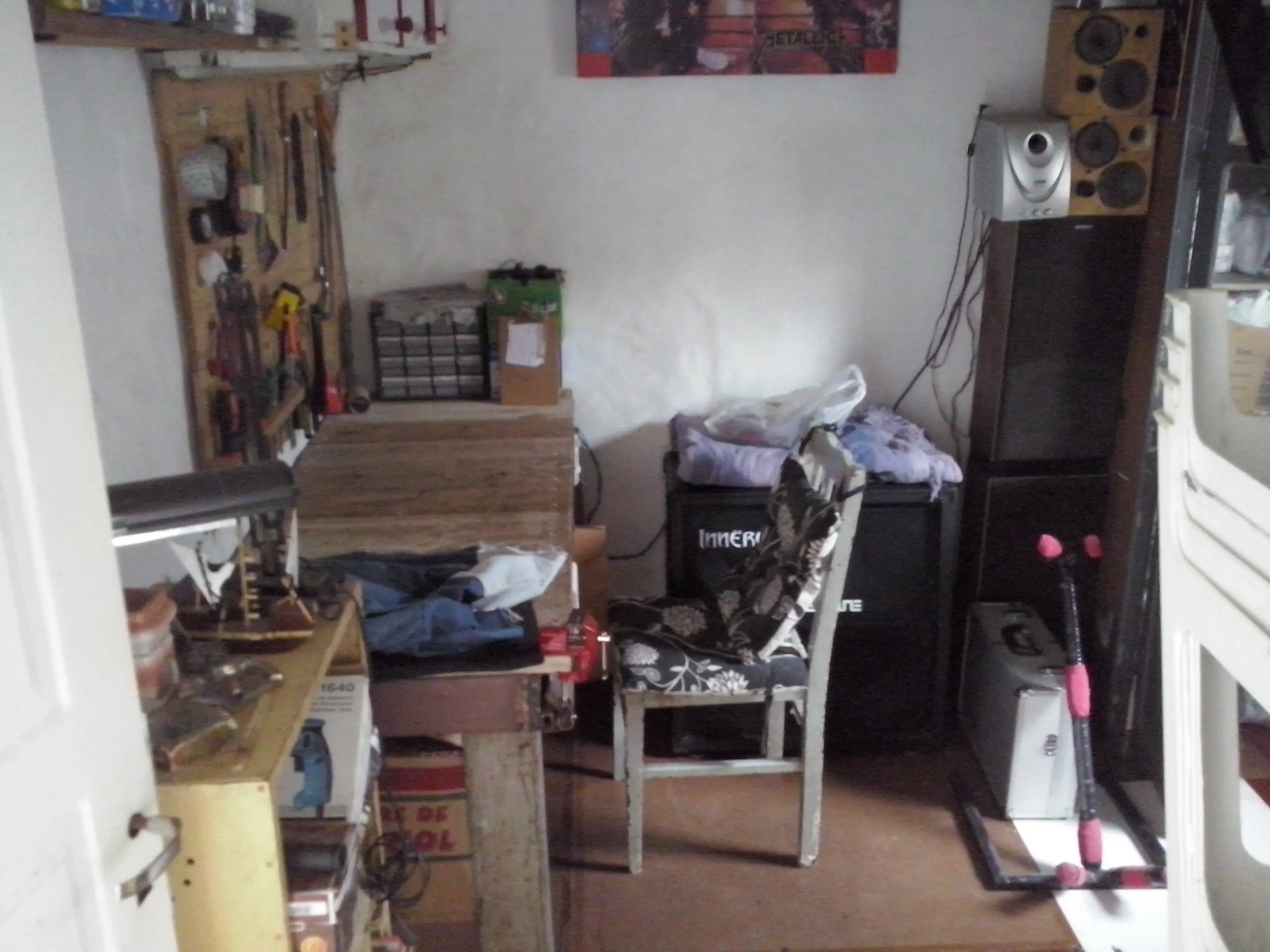

este es mi lugarcito (mide 3x3), esta cruzando el patio de mi casa y se gano el nombre de ratibunker. Aquí arreglo, rompo y guardo cosas.
Aquí paso mucho de mi tiempo libre.

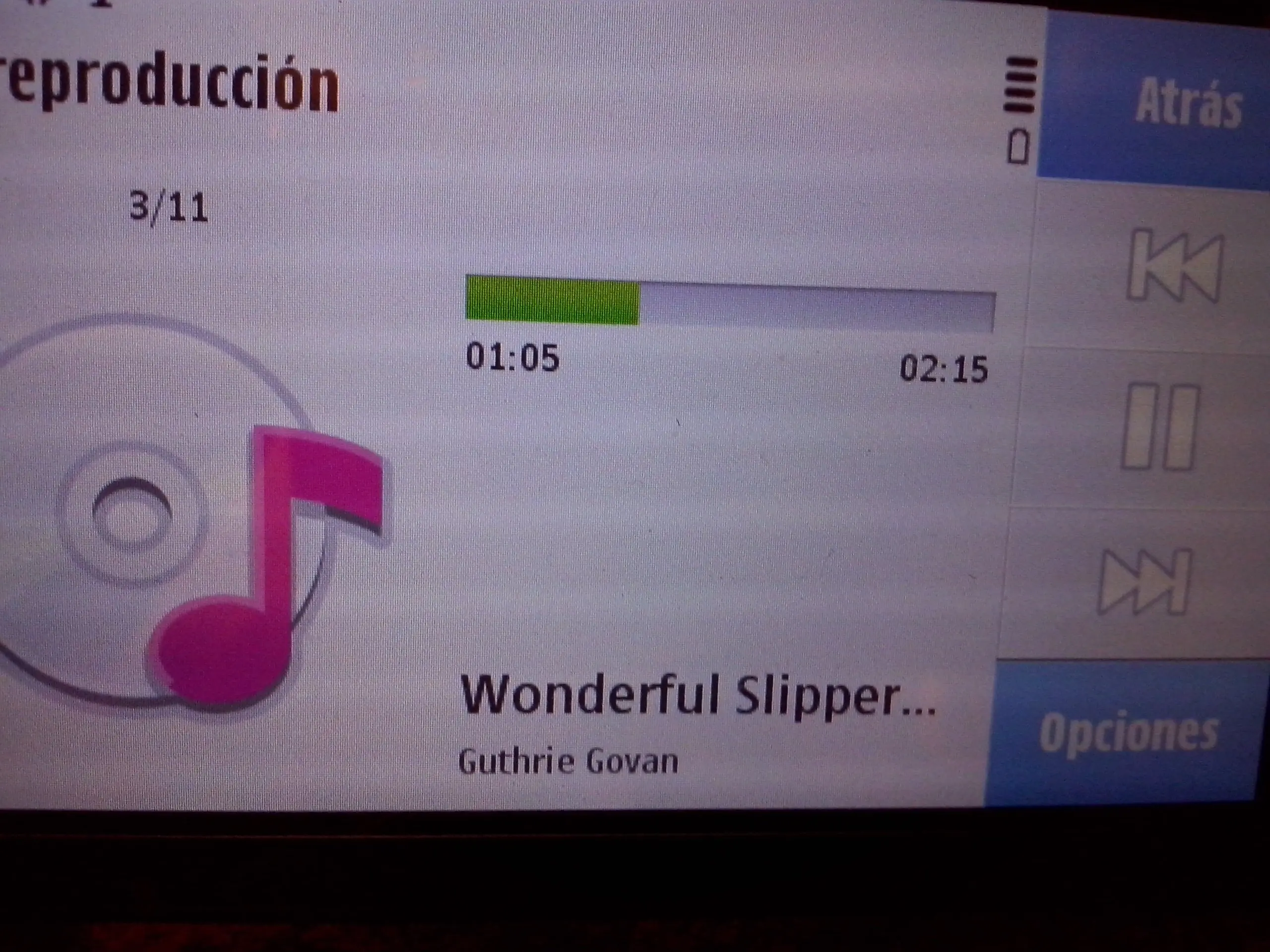

Indispensable: Buena música
Guthrie Govan - Erotic Cakes
Herramientas básicas: cinta métrica, lápiz, escuadra, serrucho, taladro, mechas varias, remachadora, destornillador, cola o pegamento de carpintería, pintura, cemento de contacto.
tornillos, remaches, herrajes, pincel, pintura, etc.
Todo proyecto a medida nace en papel. Primero medir, anotar todo, sumar medidas, tener en cuenta el grosor de la madera y los materiales, algunos cm de luz para que entre con comodidad, algún cm extra por margen de error..
Yo use fibrofacil de 9 mm, que es una madera sencilla de trabajar, muy docil.
Algunos, para proyectos asi o similares usan fenolico terciado de 5mm, que es mas duro, mas liviano y muchísimo mas caro, yo elegí el fibro porque ya he hecho cosas con esta maderita y nos entendemos bastante bien.
con media plancha de fibrofacil me alcanzo y sobró.
También Use perfil de aluminio de 2.5 cm y de 1.2 cm. La varilla mide 6 m. y con una varilla de cada una me alcanzó
Empezamos:

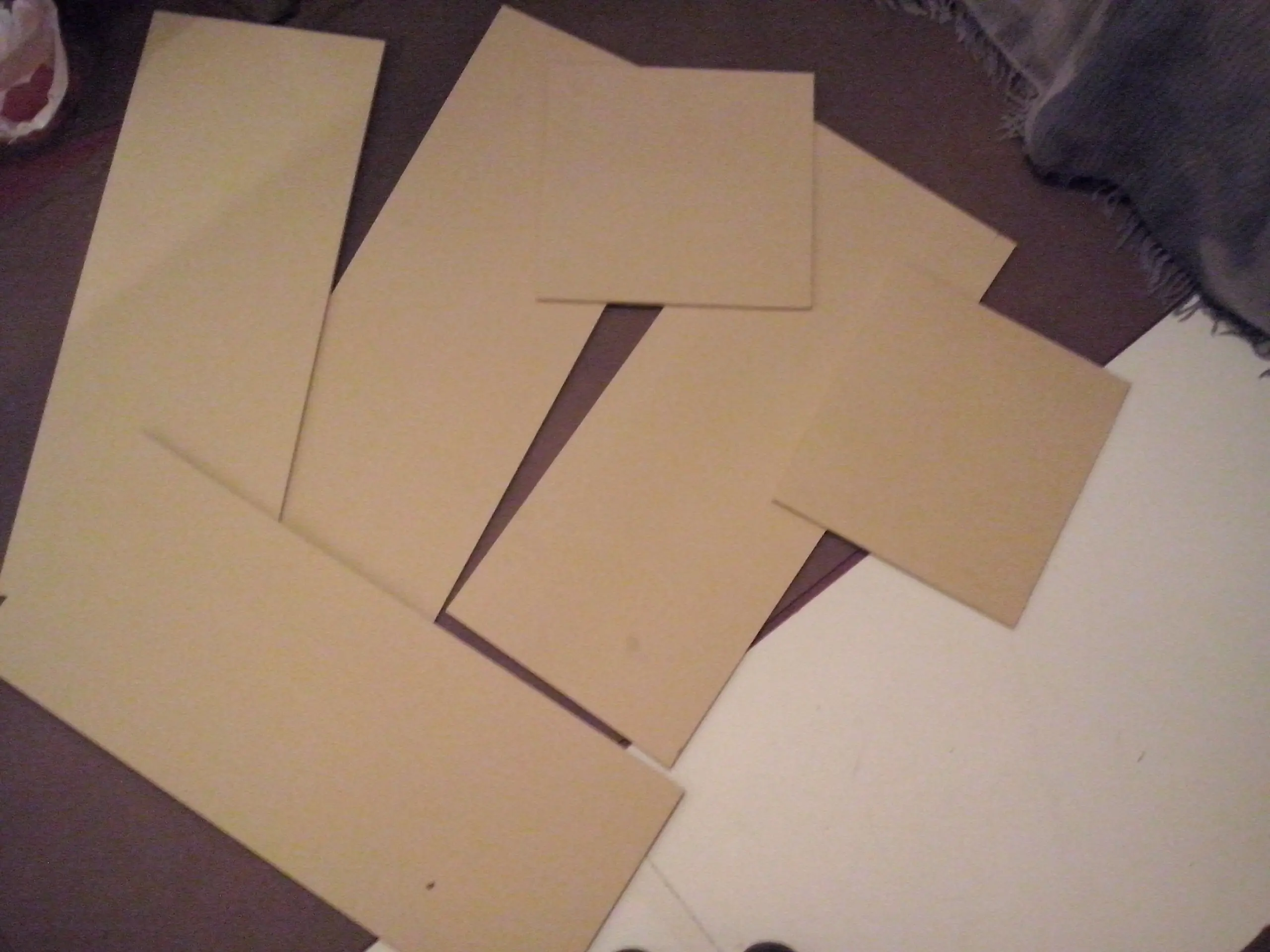

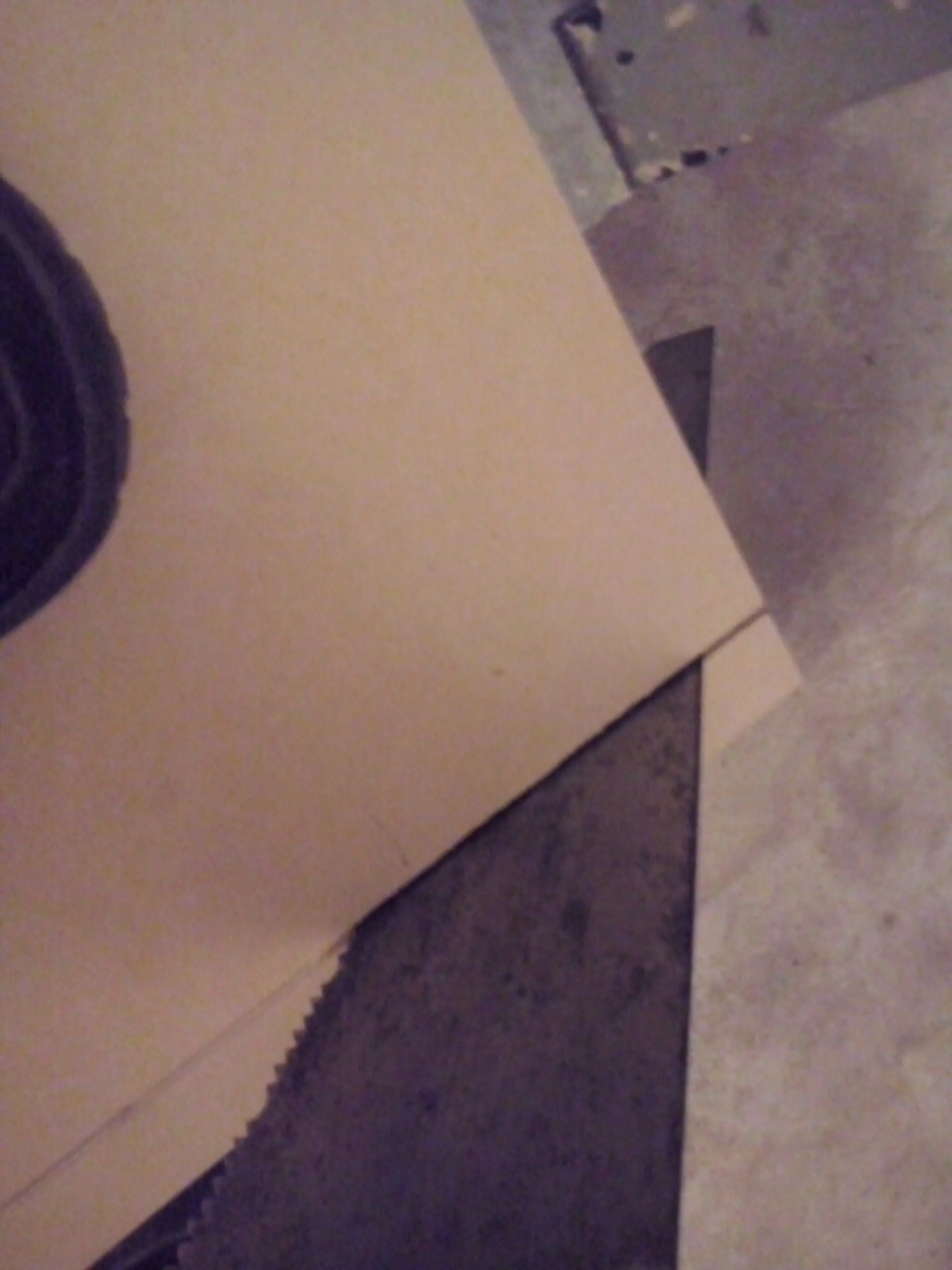

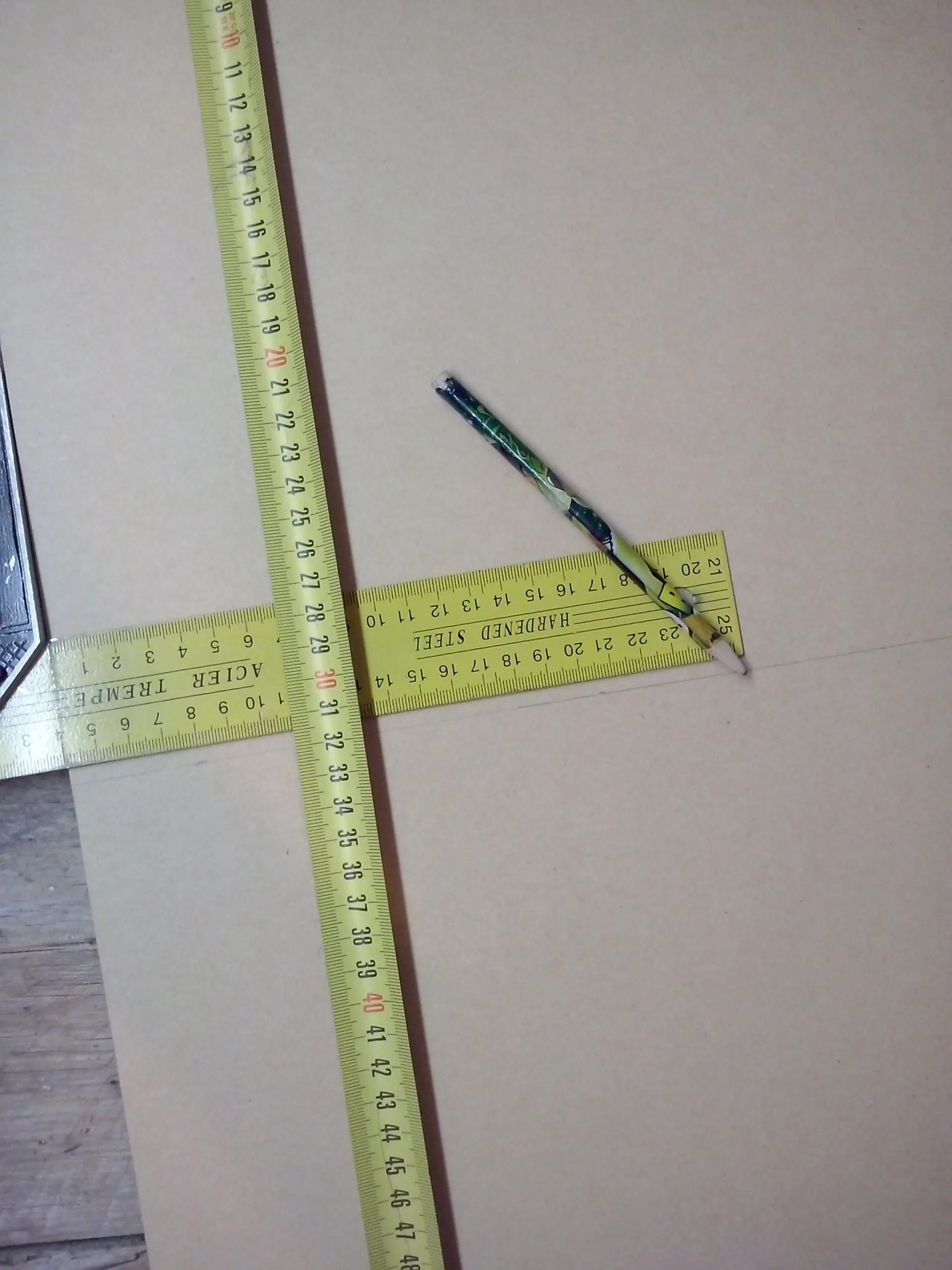

medir, marcar con lápiz, y serrucho o sierra caladora. yo uso serrucho porque es mas preciso.
probando..

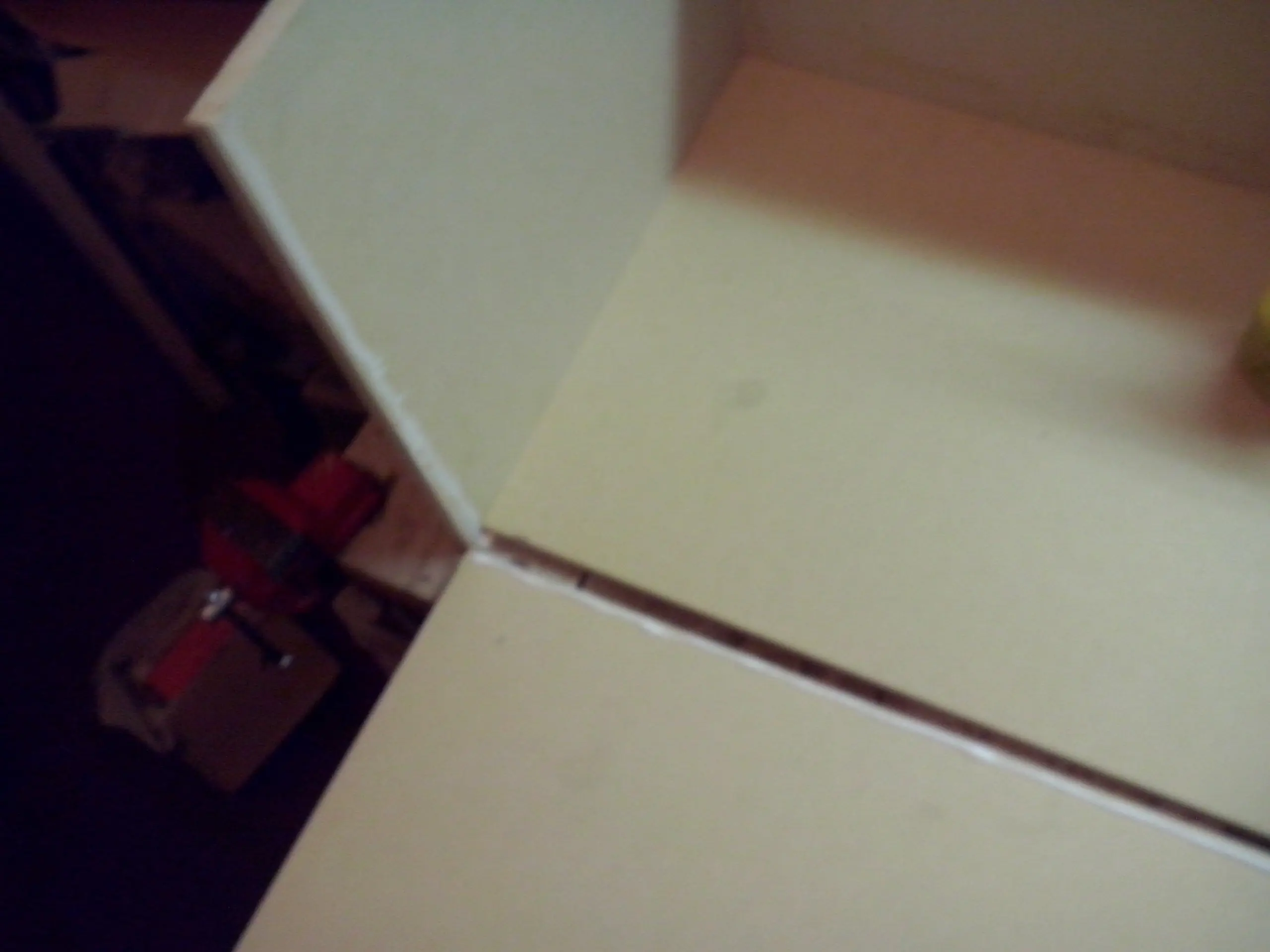

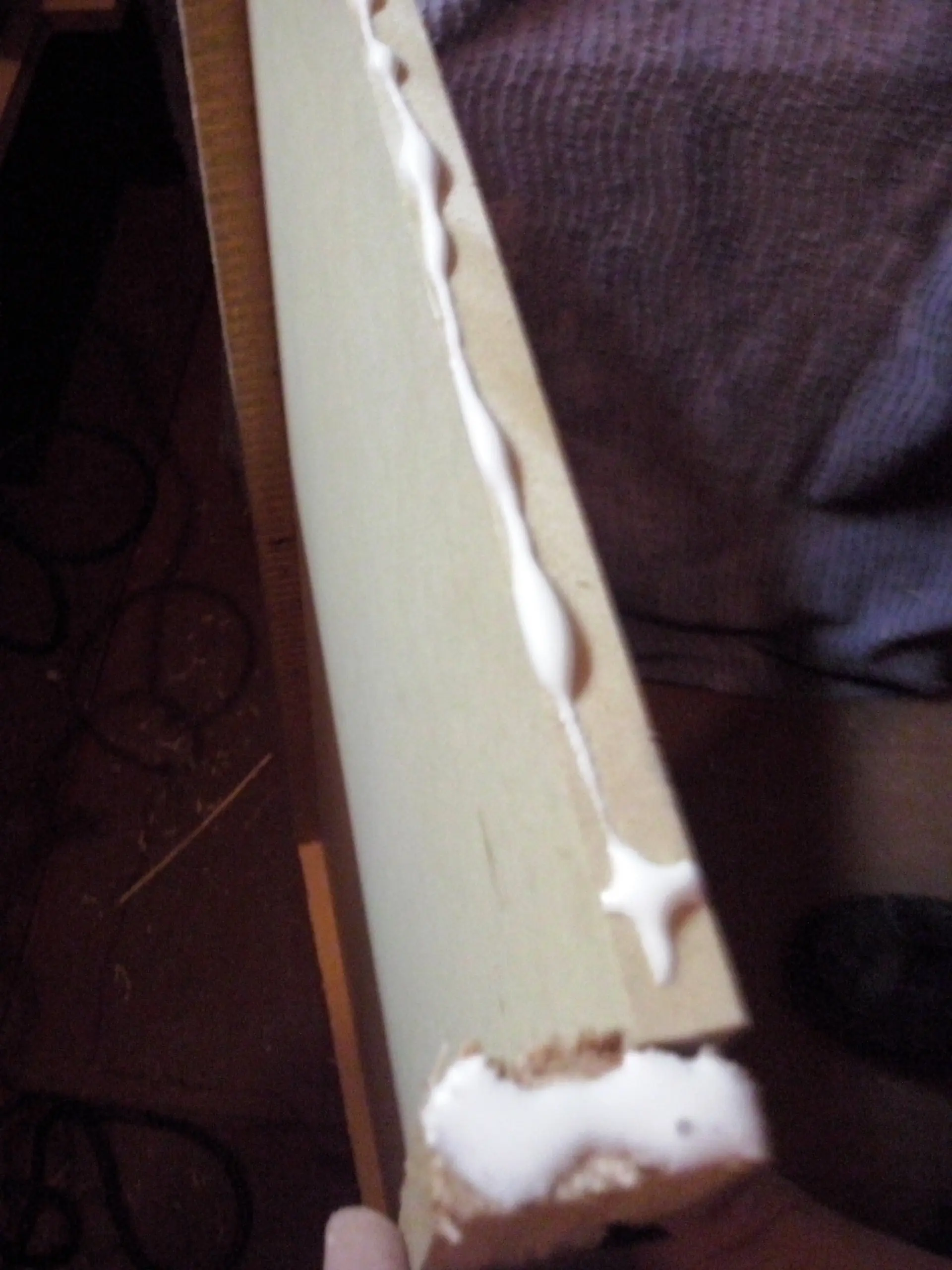

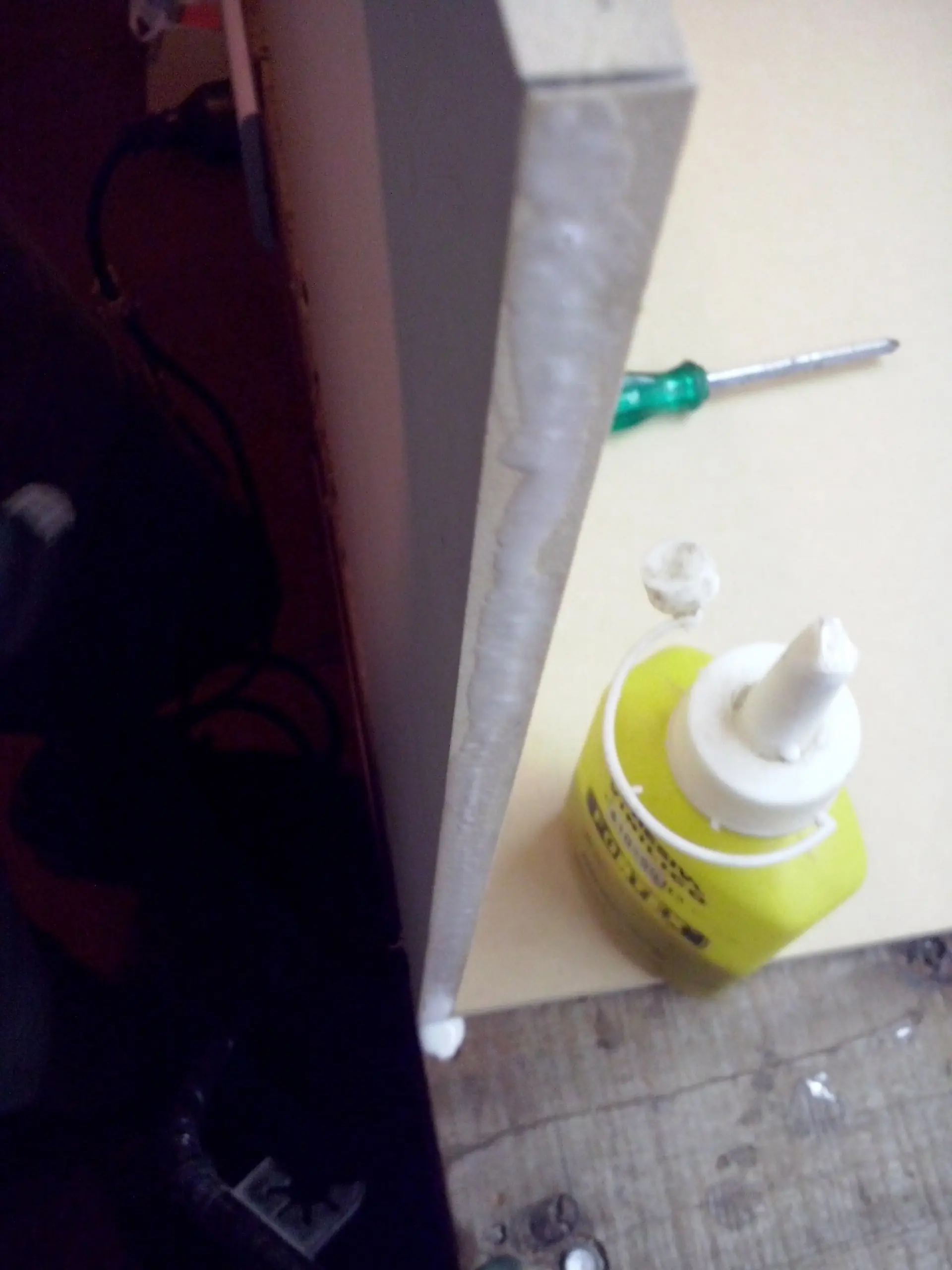

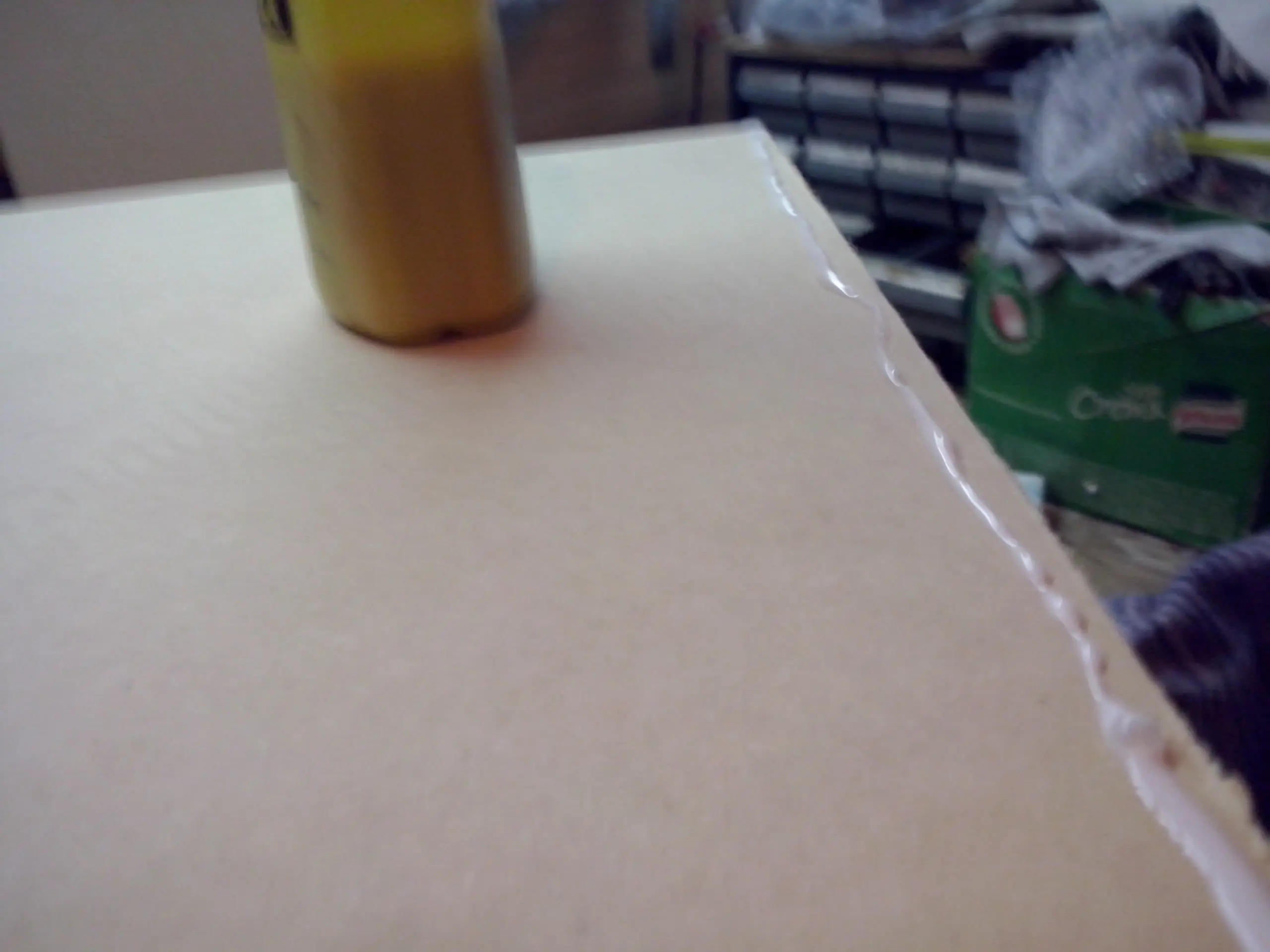

Cola vinilica, mucha cola, usar un trapito viejo para limpiar lo que se chorrea. Es aconsejable usar papel de diario también para no ensuciar el banco de trabajo.

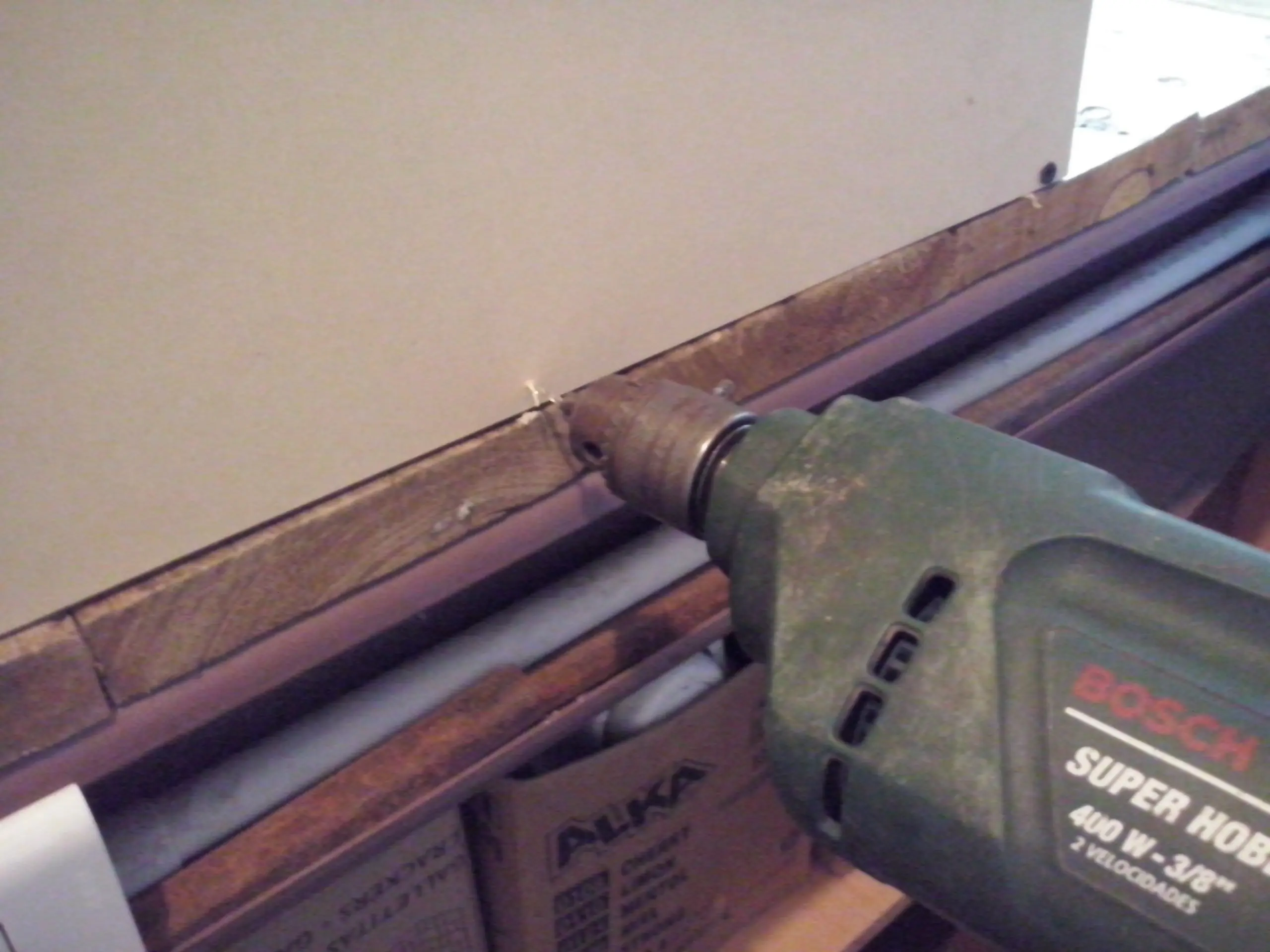

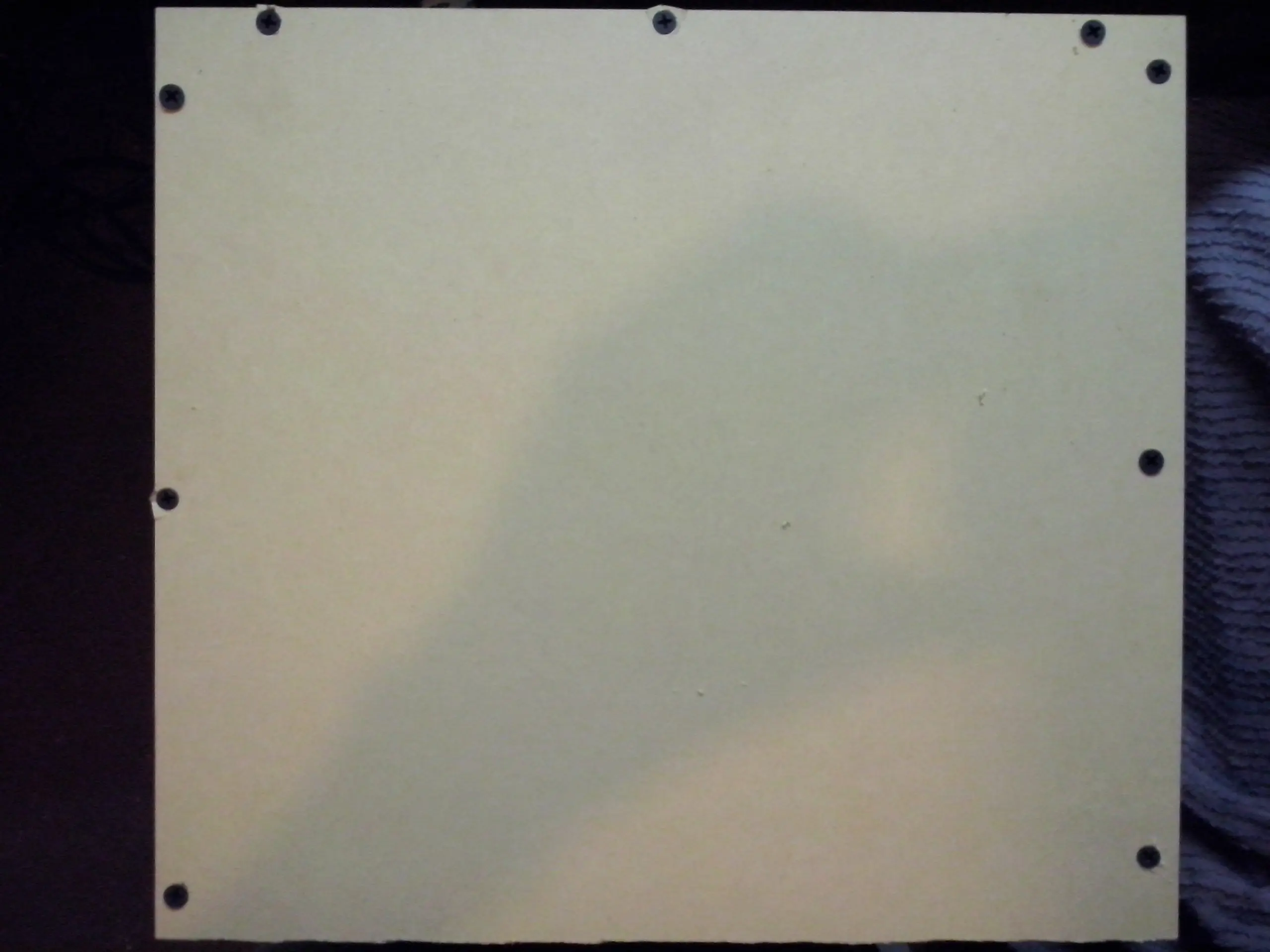

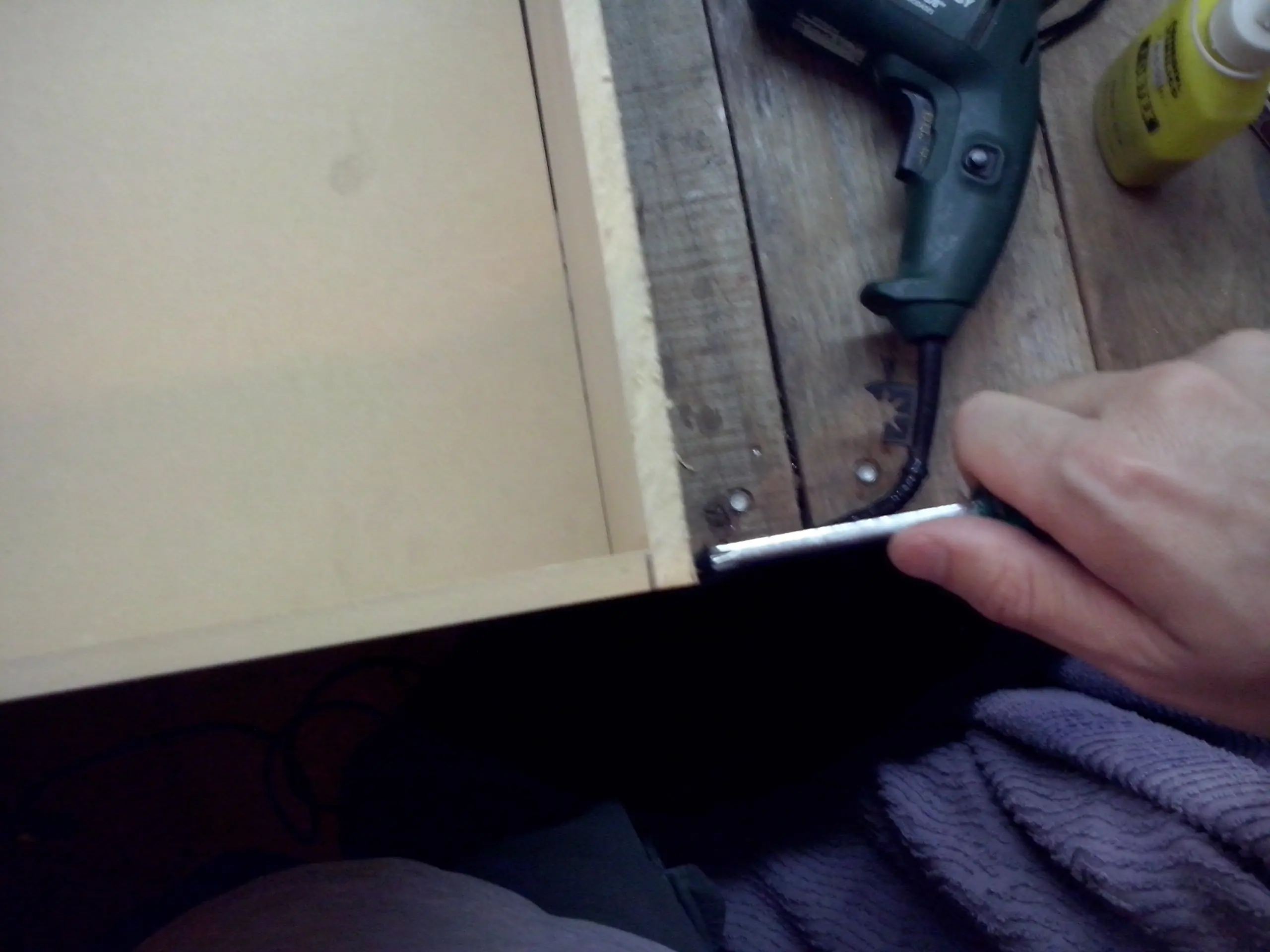

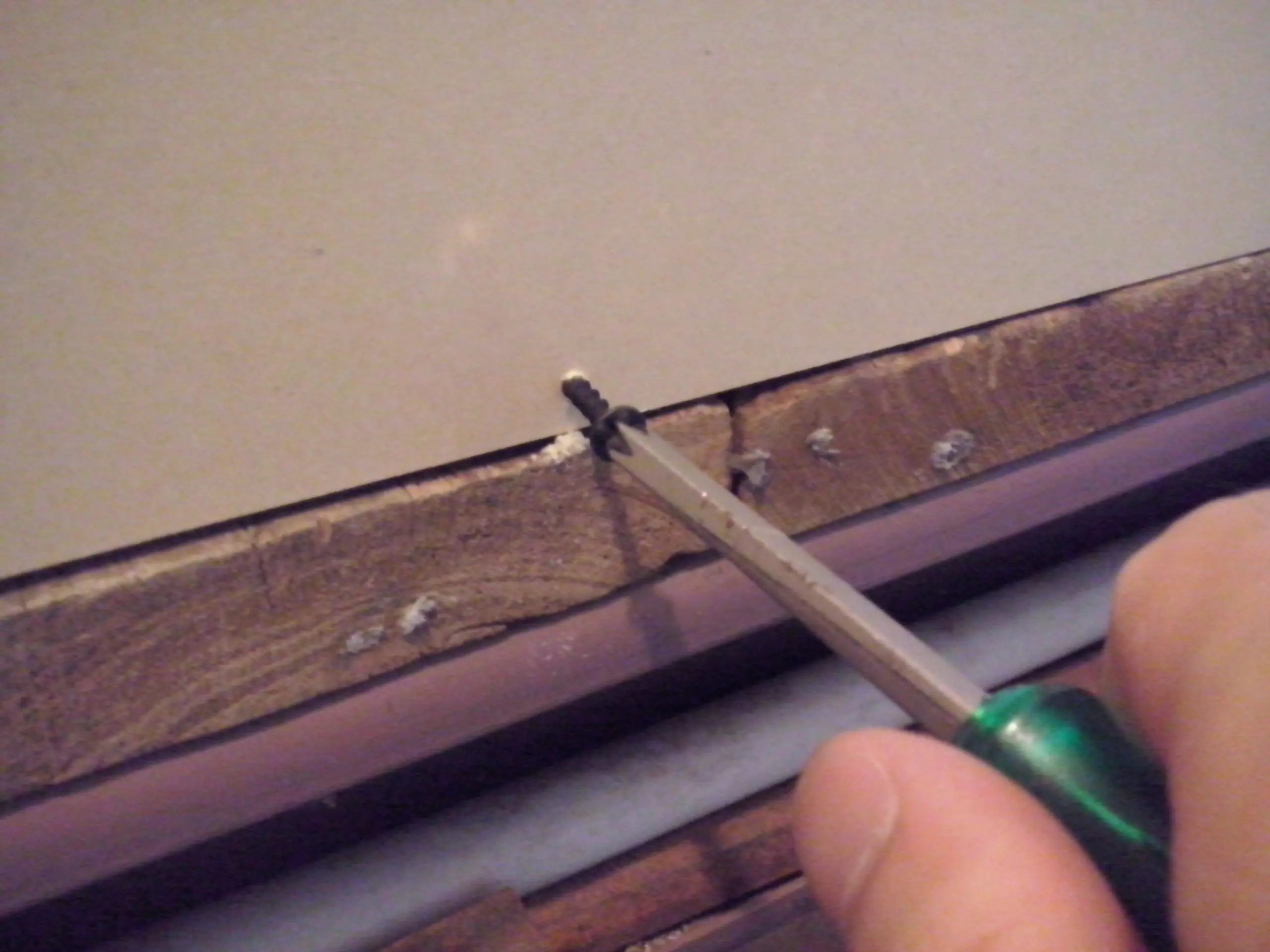

Taladro con mecha de 2 mm (madera/metal) para colocar tornillos.

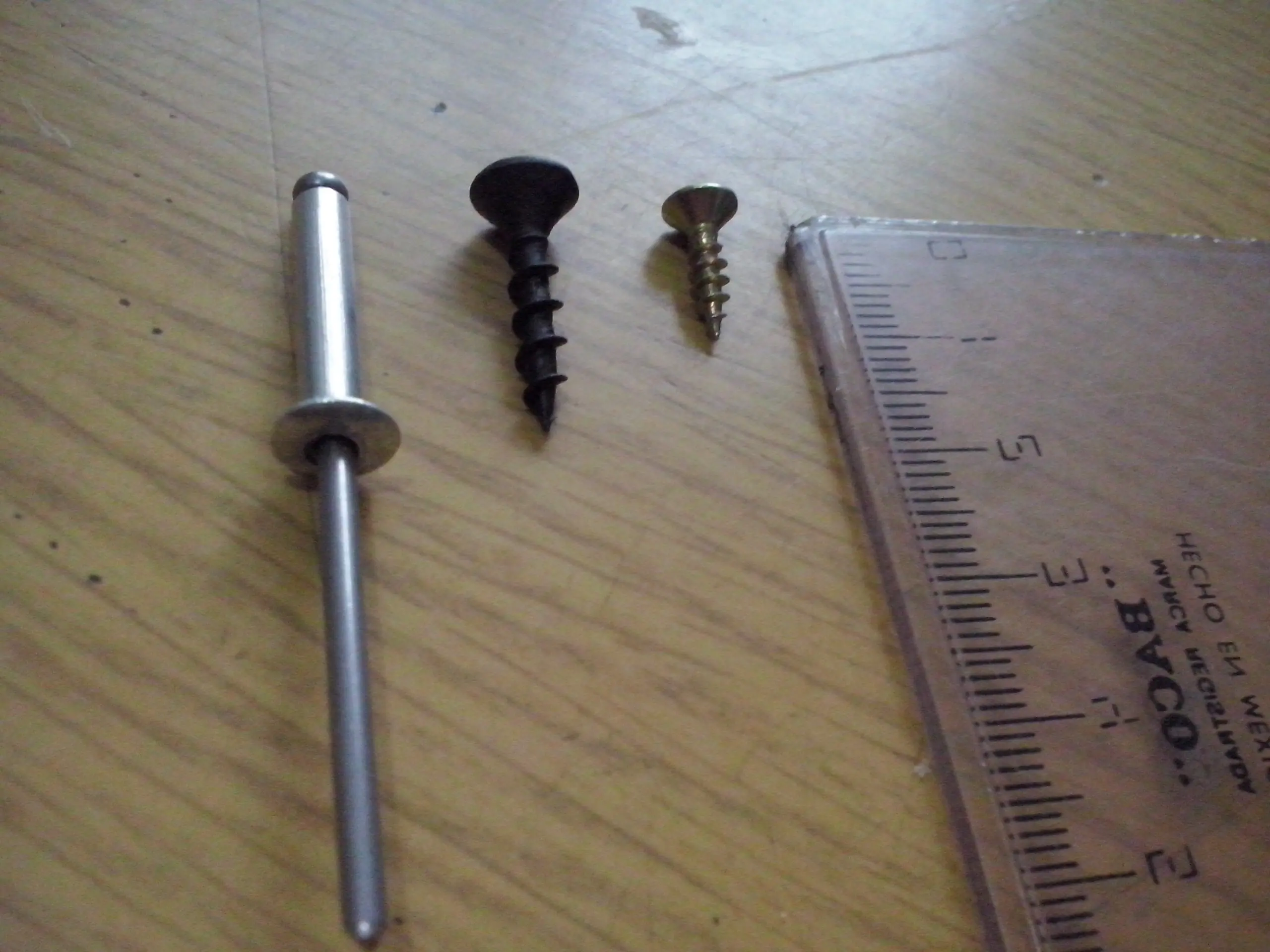

Tornillos para madera o alguno tipo tirafondo mejor!!! (use de 2 cm)

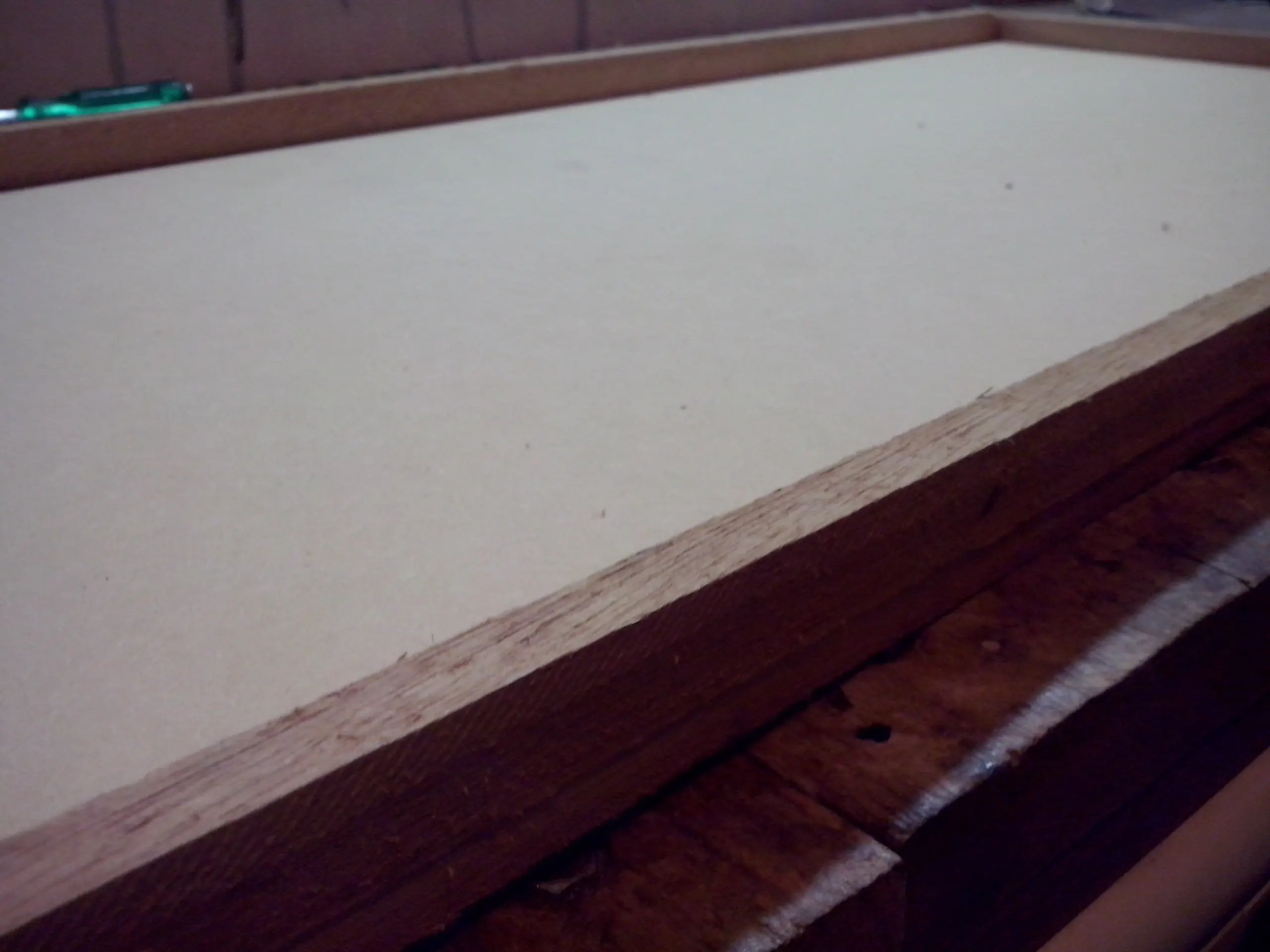

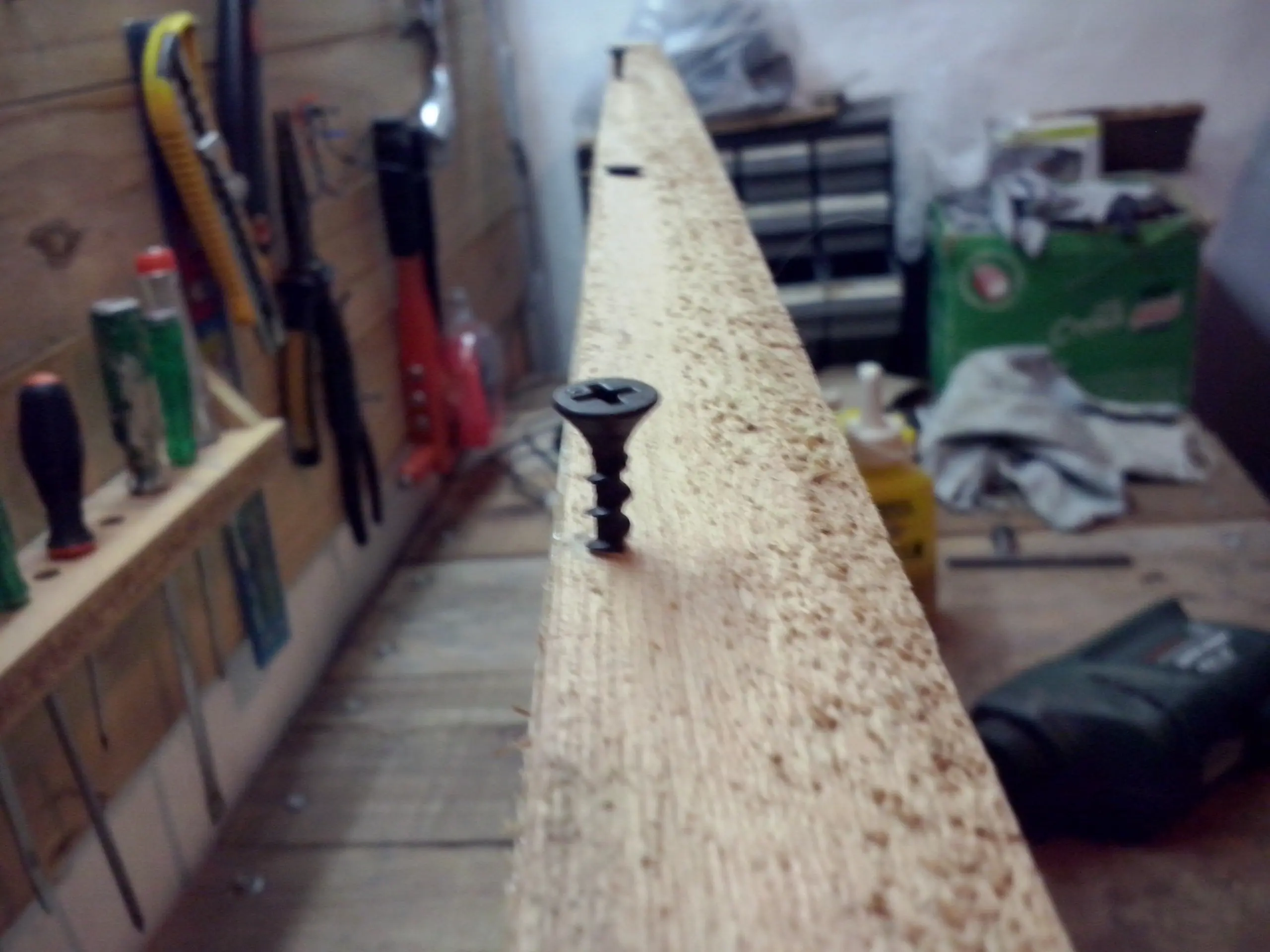

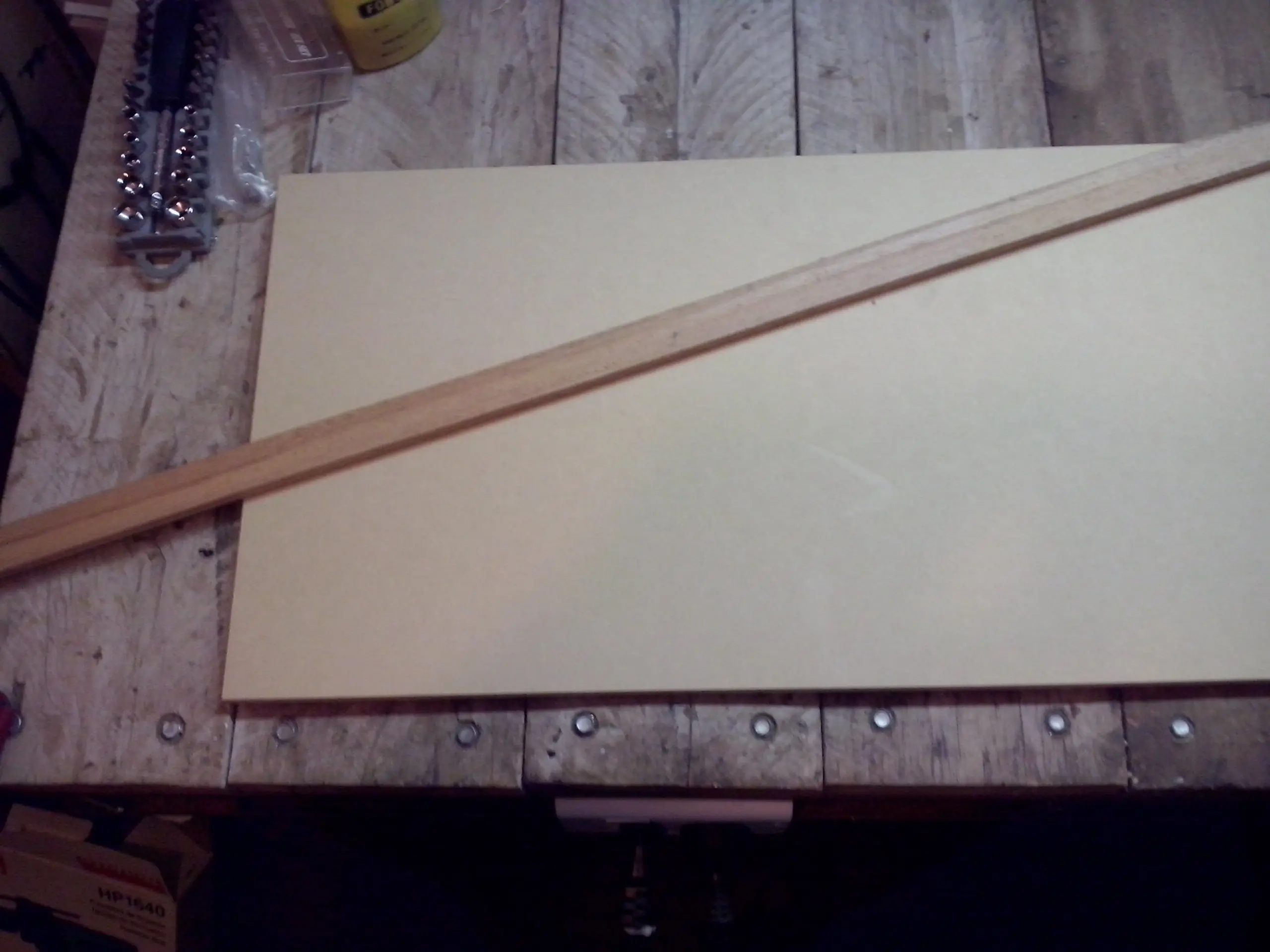

Para la tapa use unos listoncitos de pino de 2.5 cm o 3 cm que ya tenia. o con el mismo fibrofacil se puede
siempre bien encolado..
..y con muchos tornillos

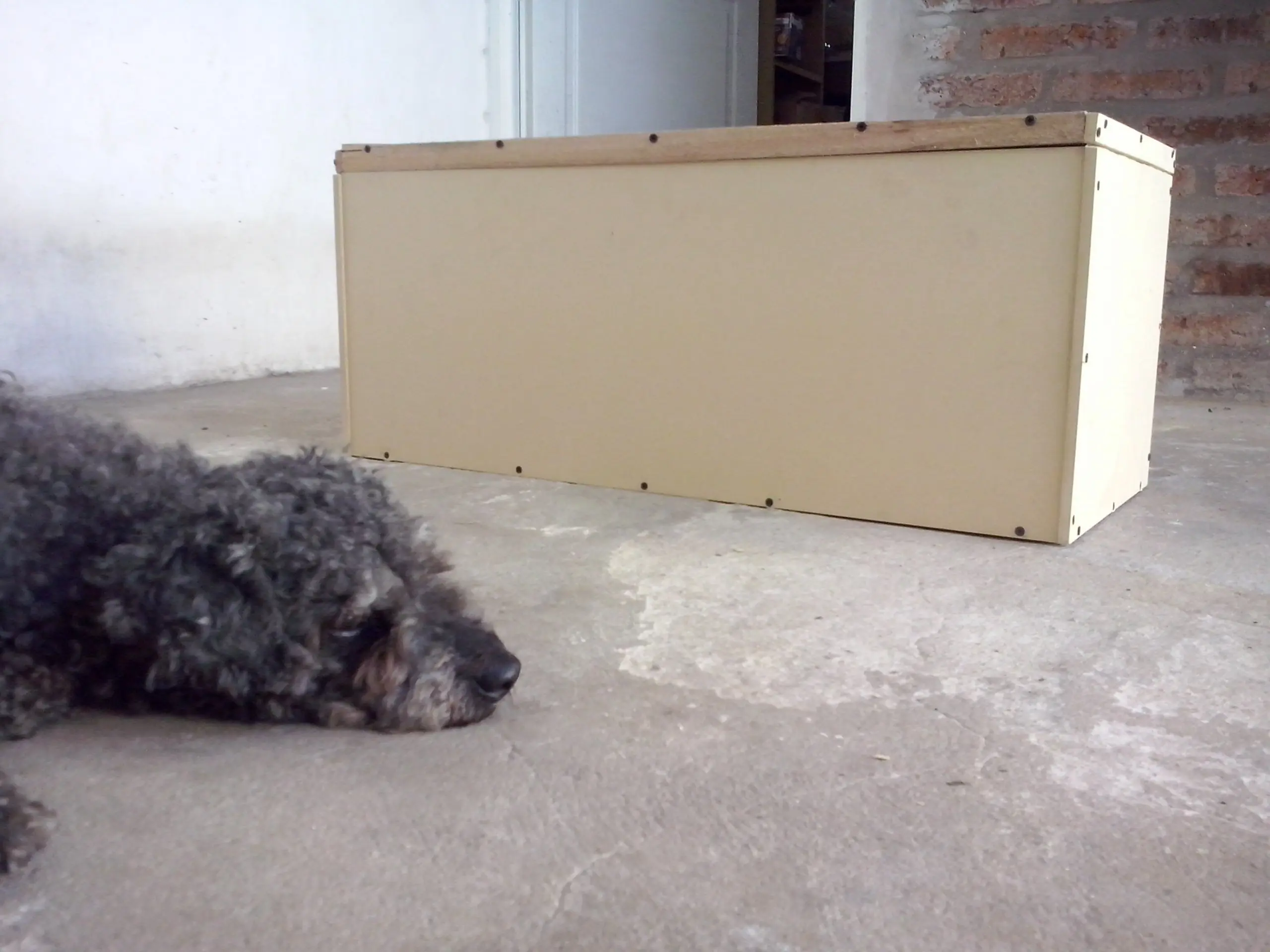

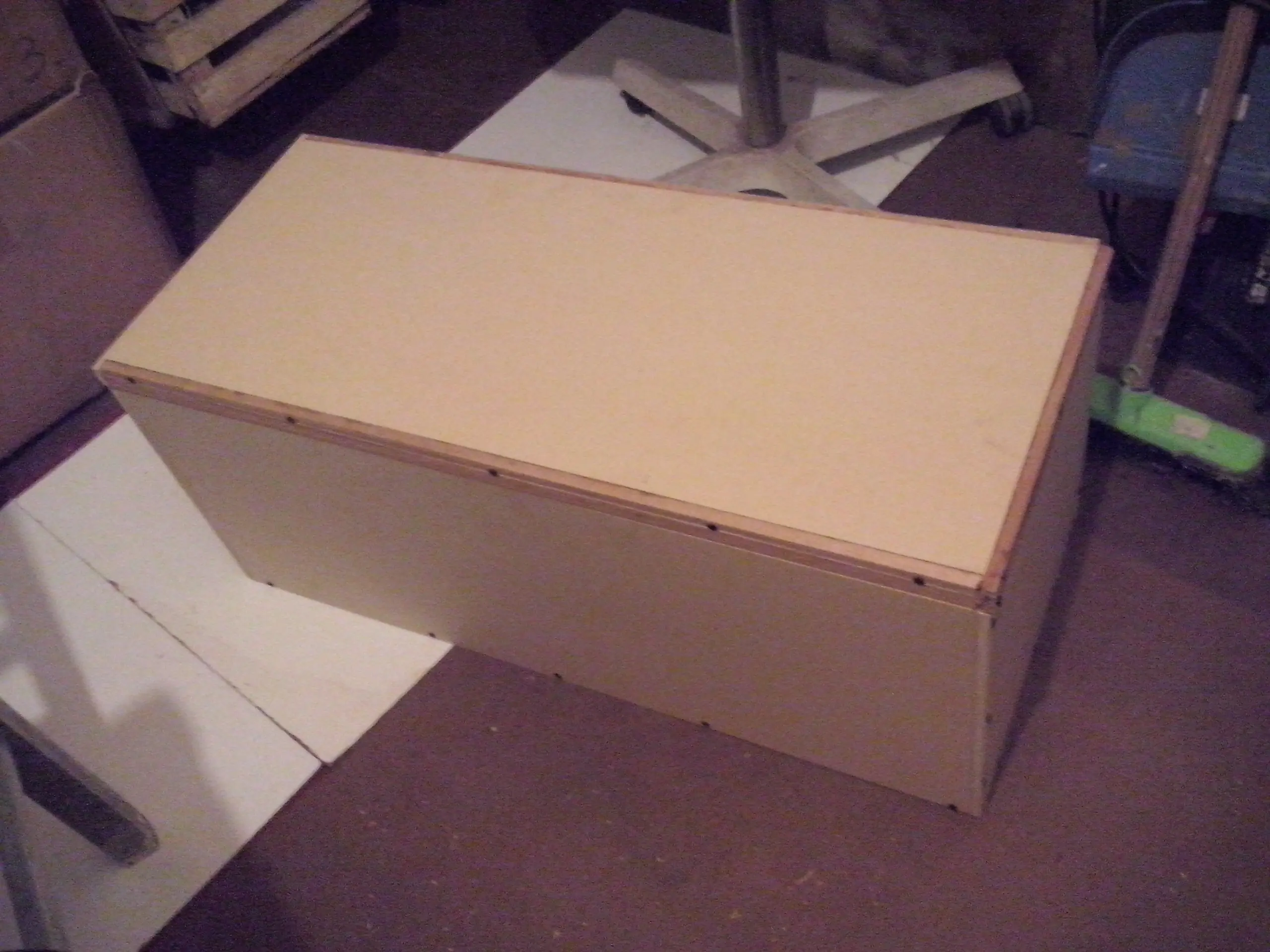

La estructura básica

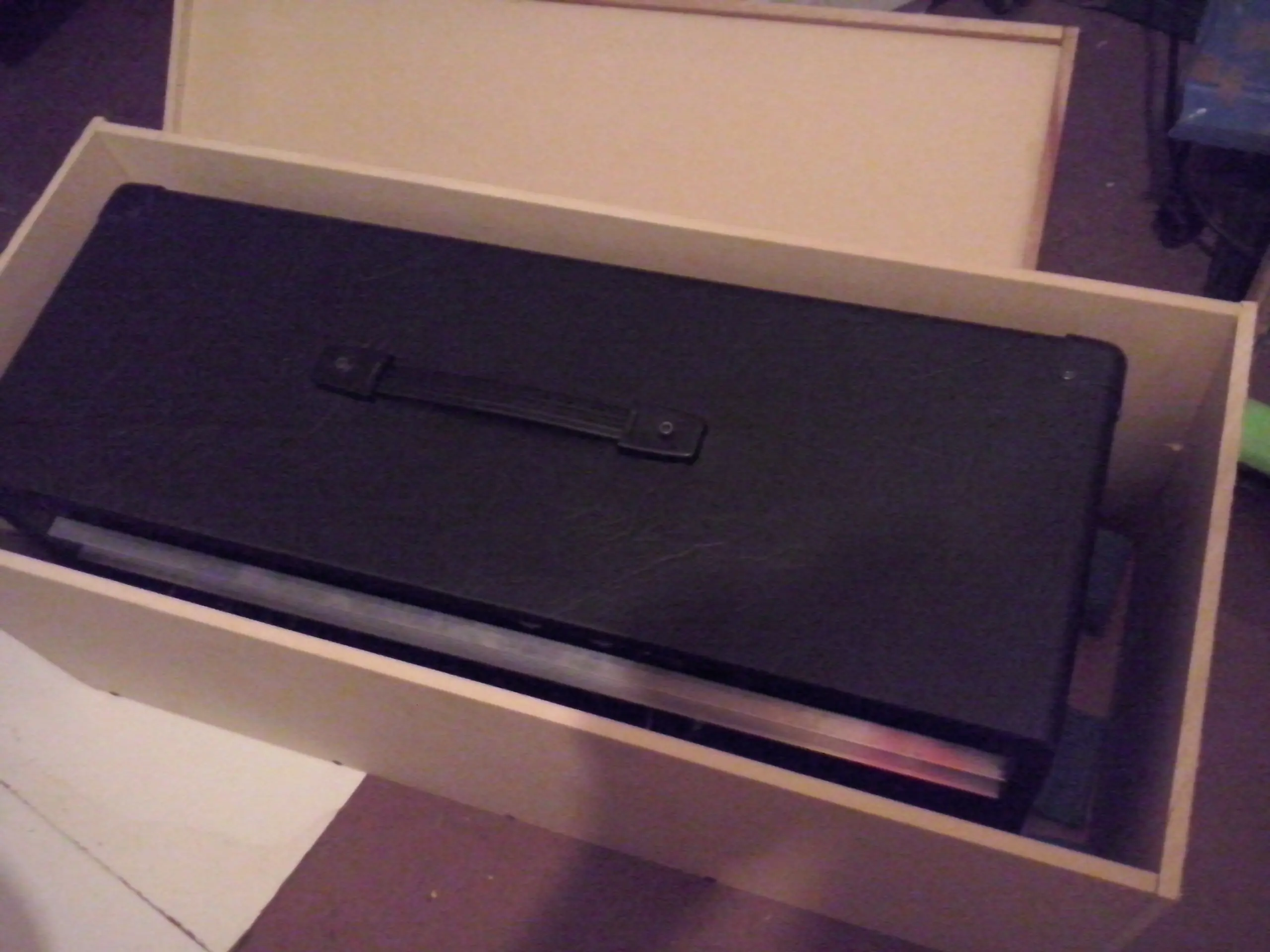

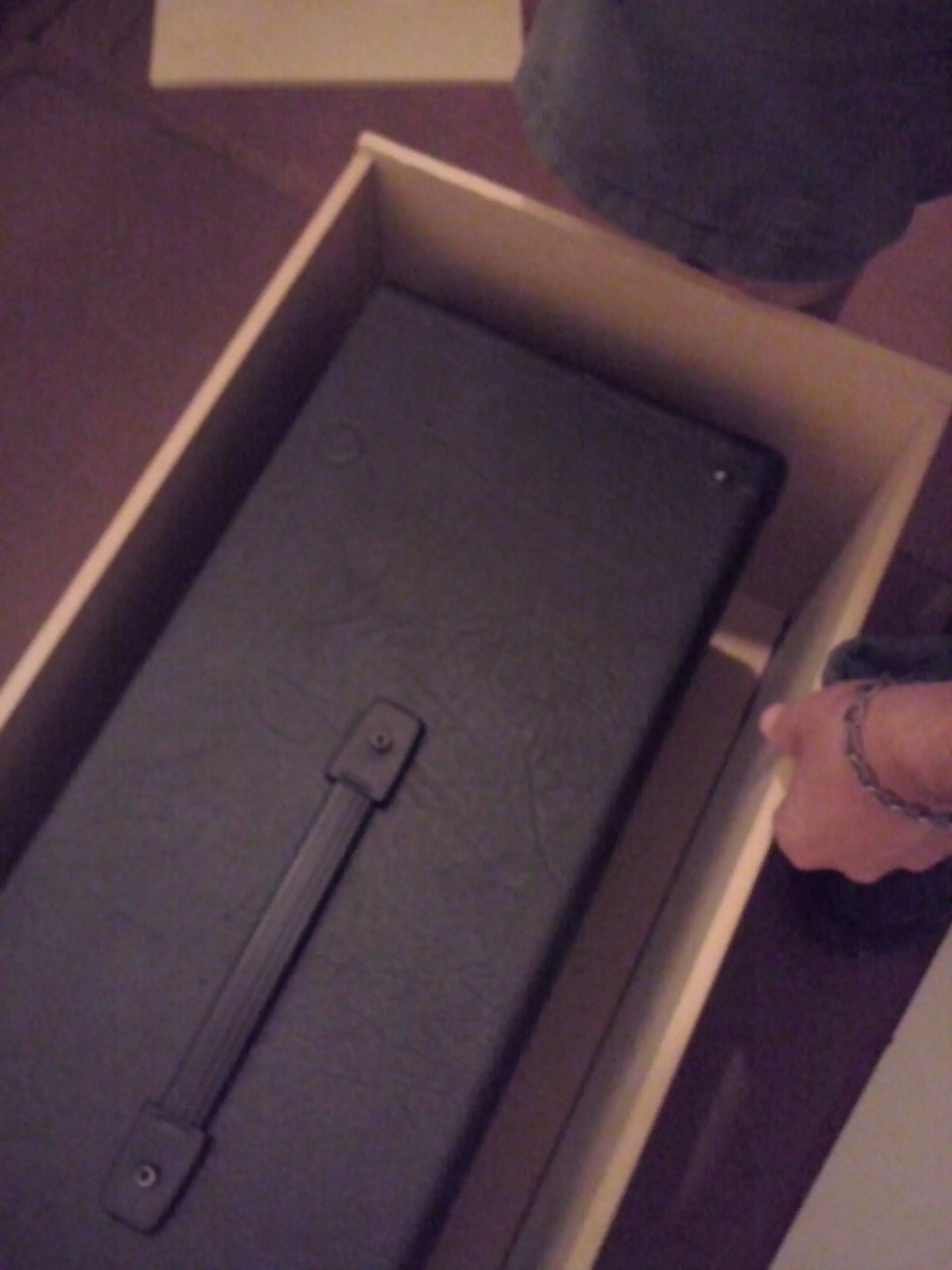

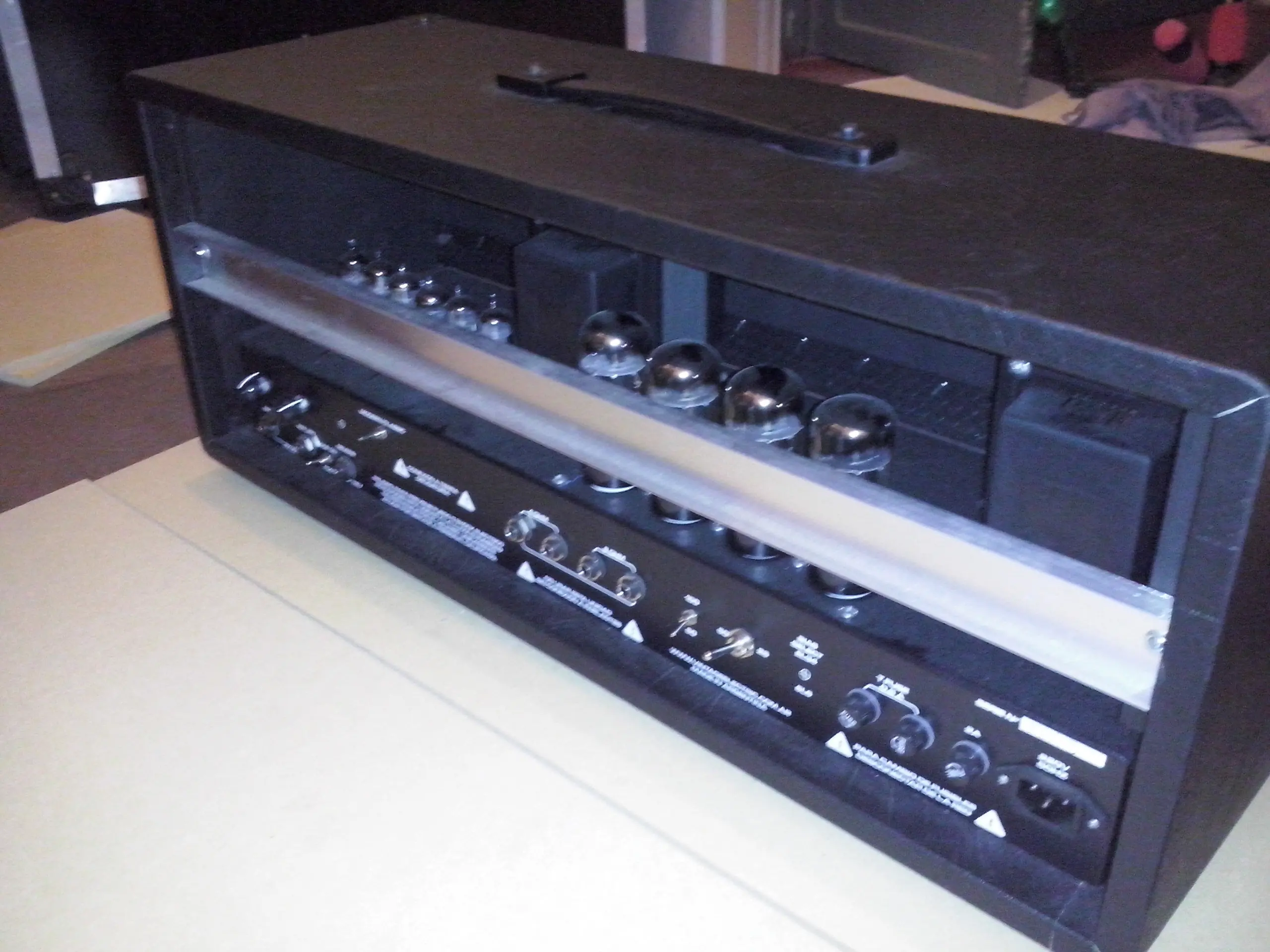

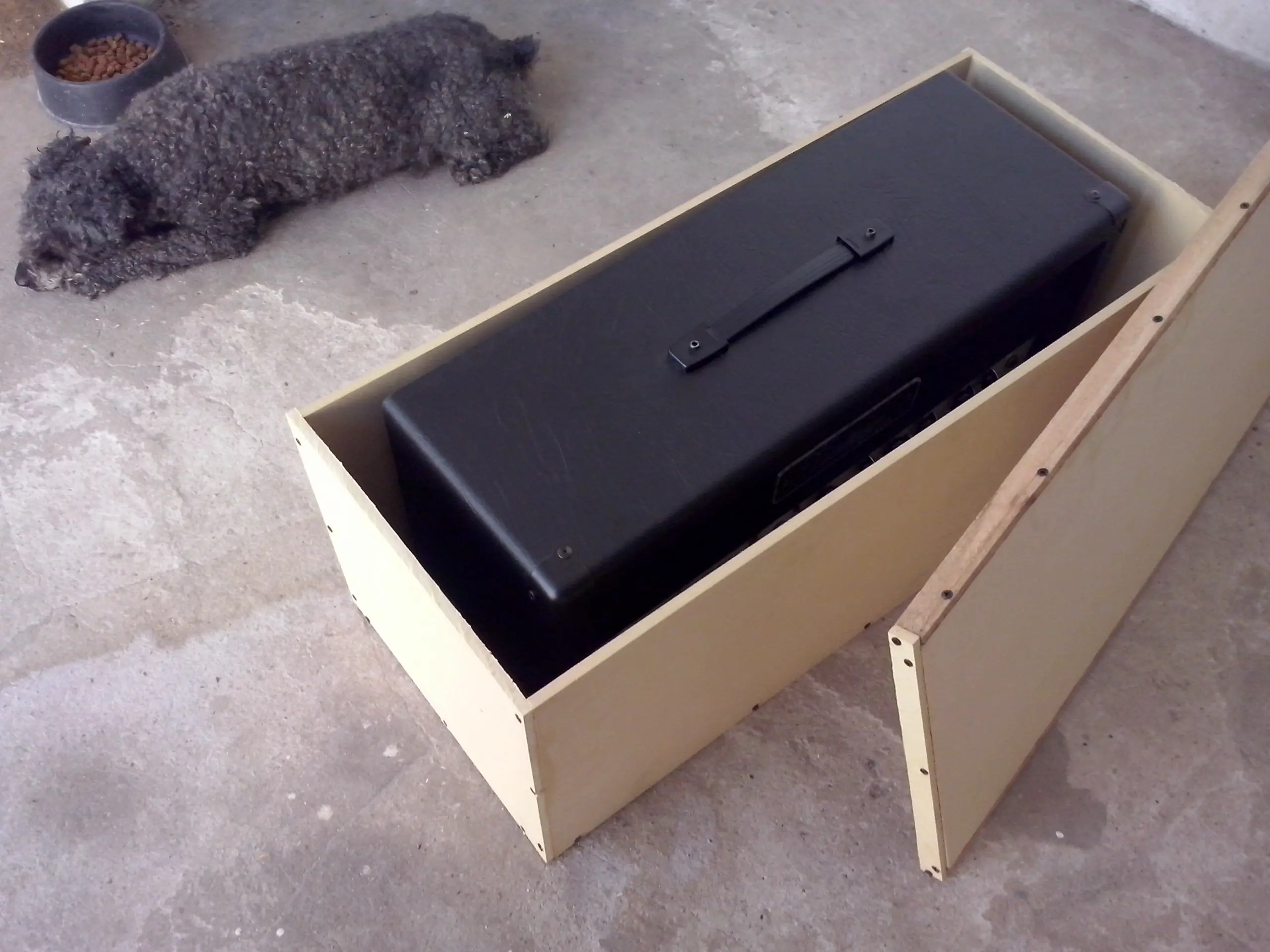

Probando el ampli!!!, se lo ve cómodo ahí adentro
Nota: dejar secar la cola vinilica 24 hs por lo menos

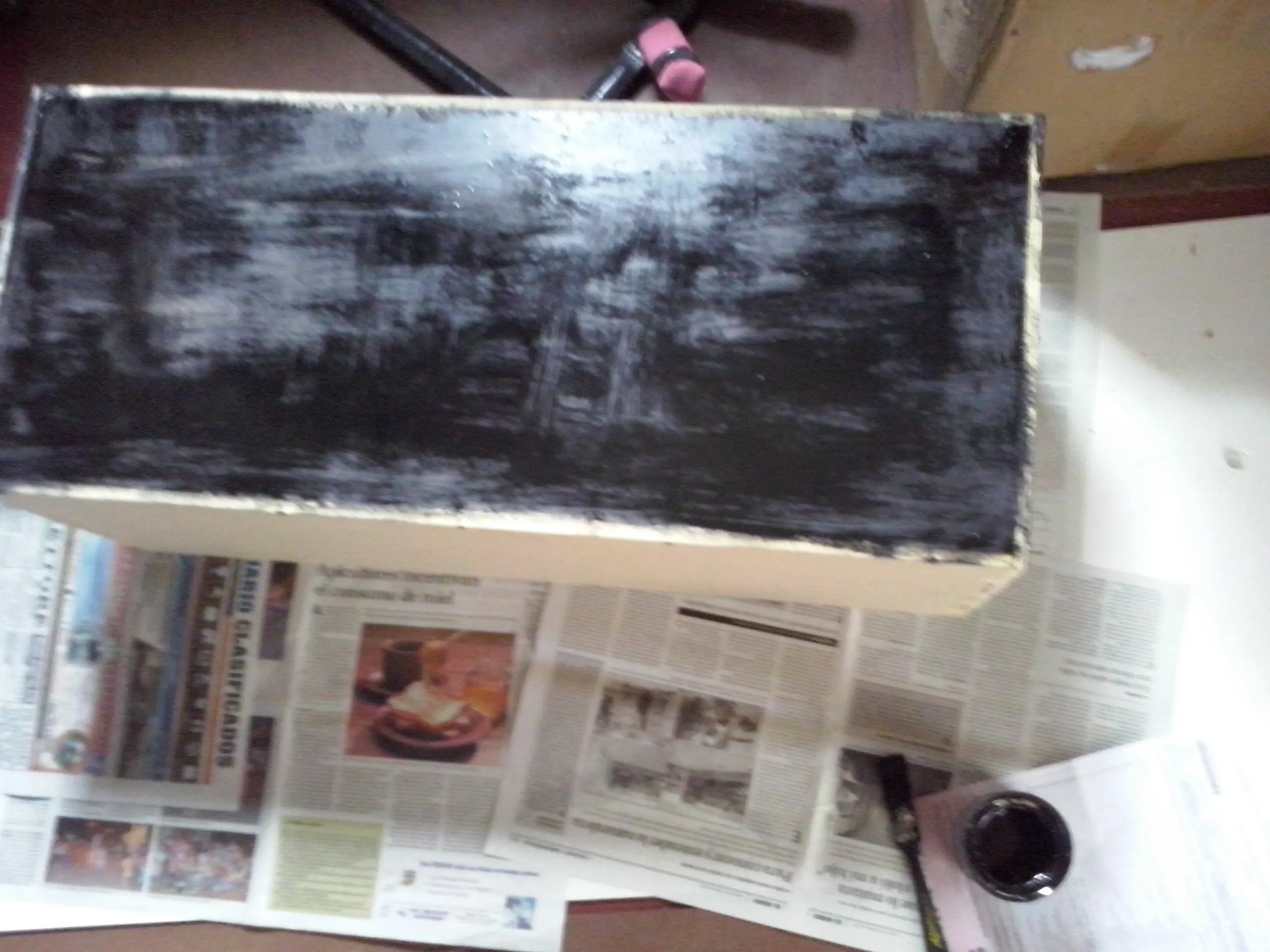

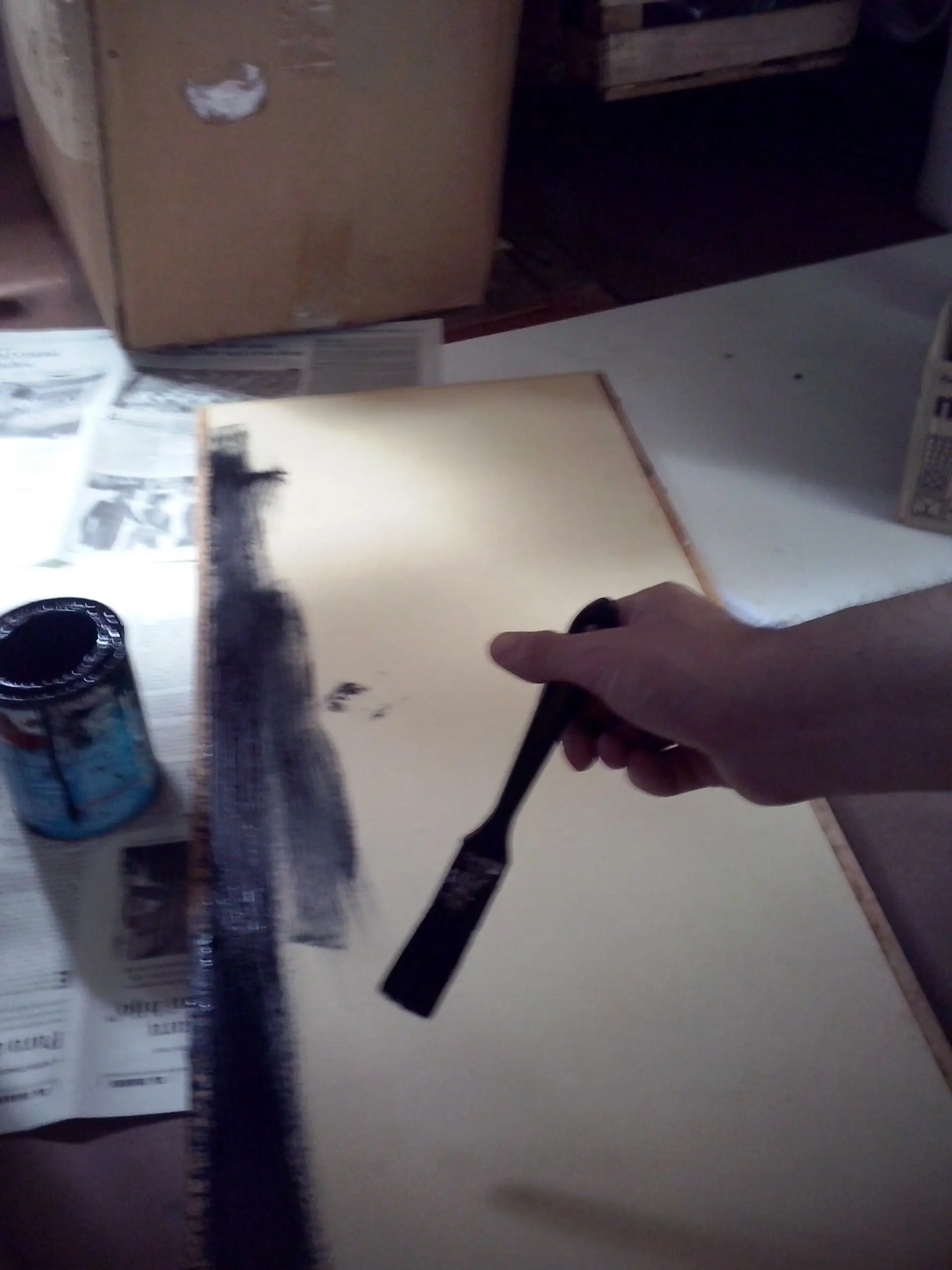

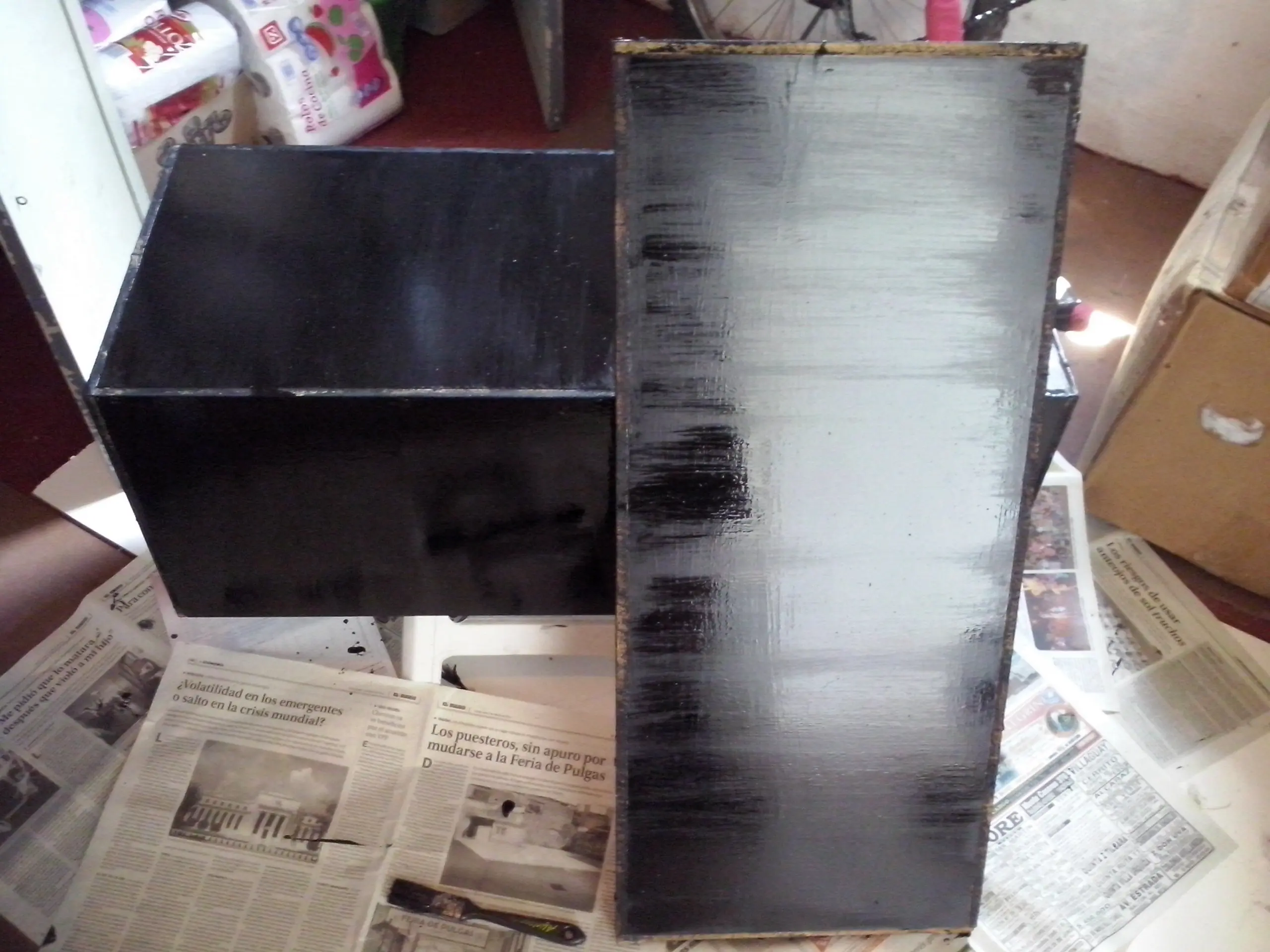

Pintura.

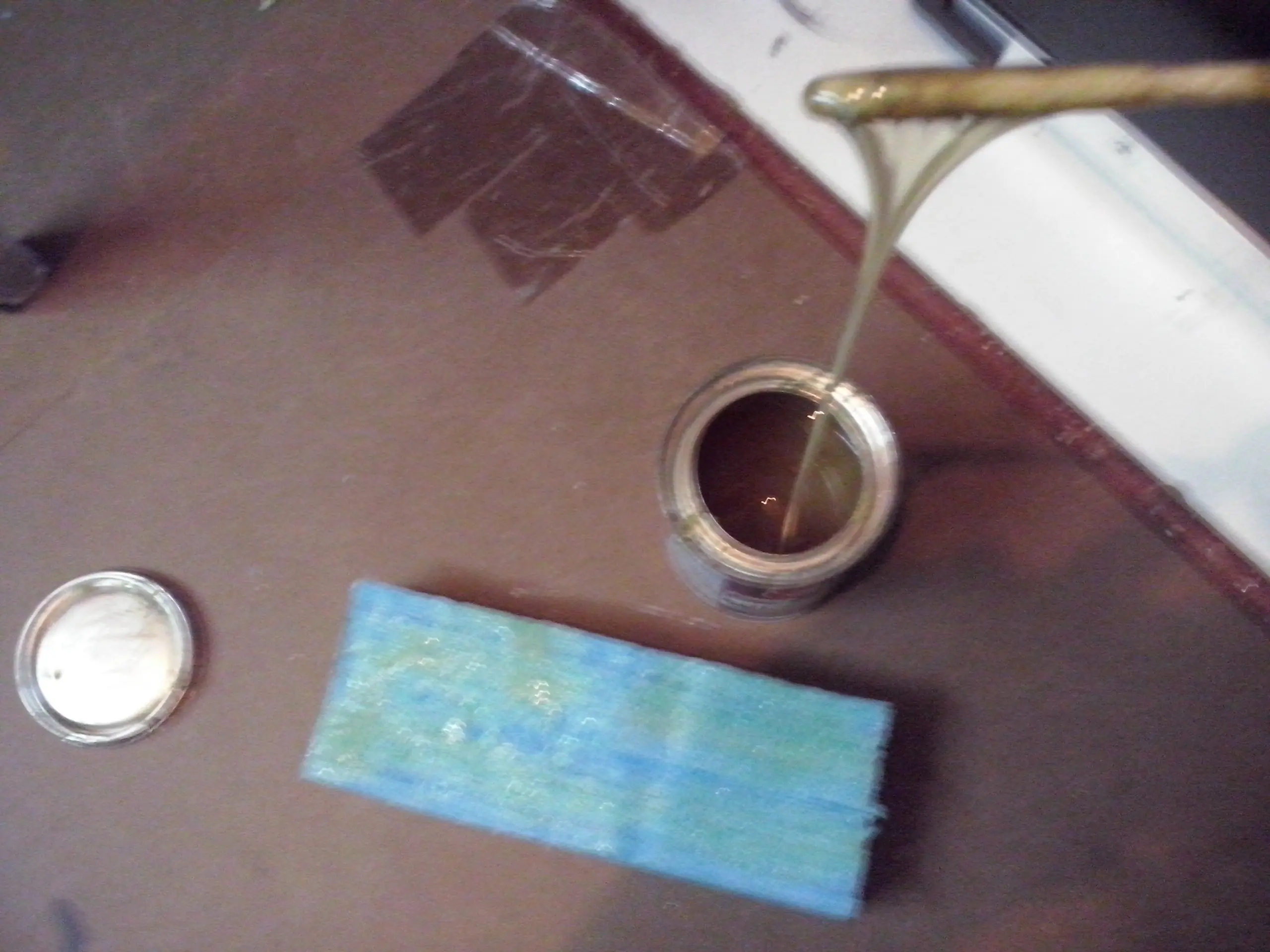

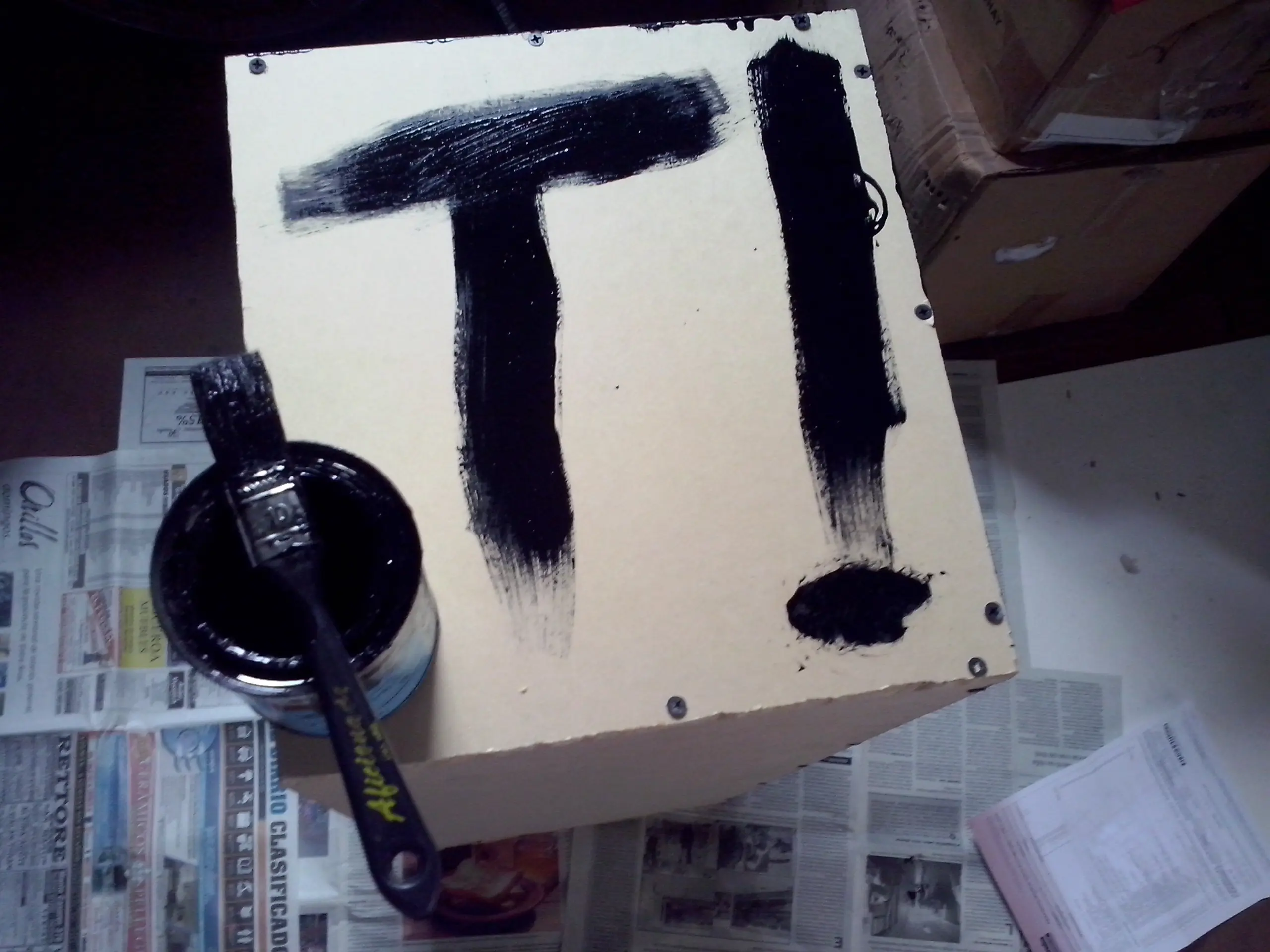

Yo use esmalte sintético convertidor, con pincel, con una lata de 250cc alcanza. Dos manos de pintura.

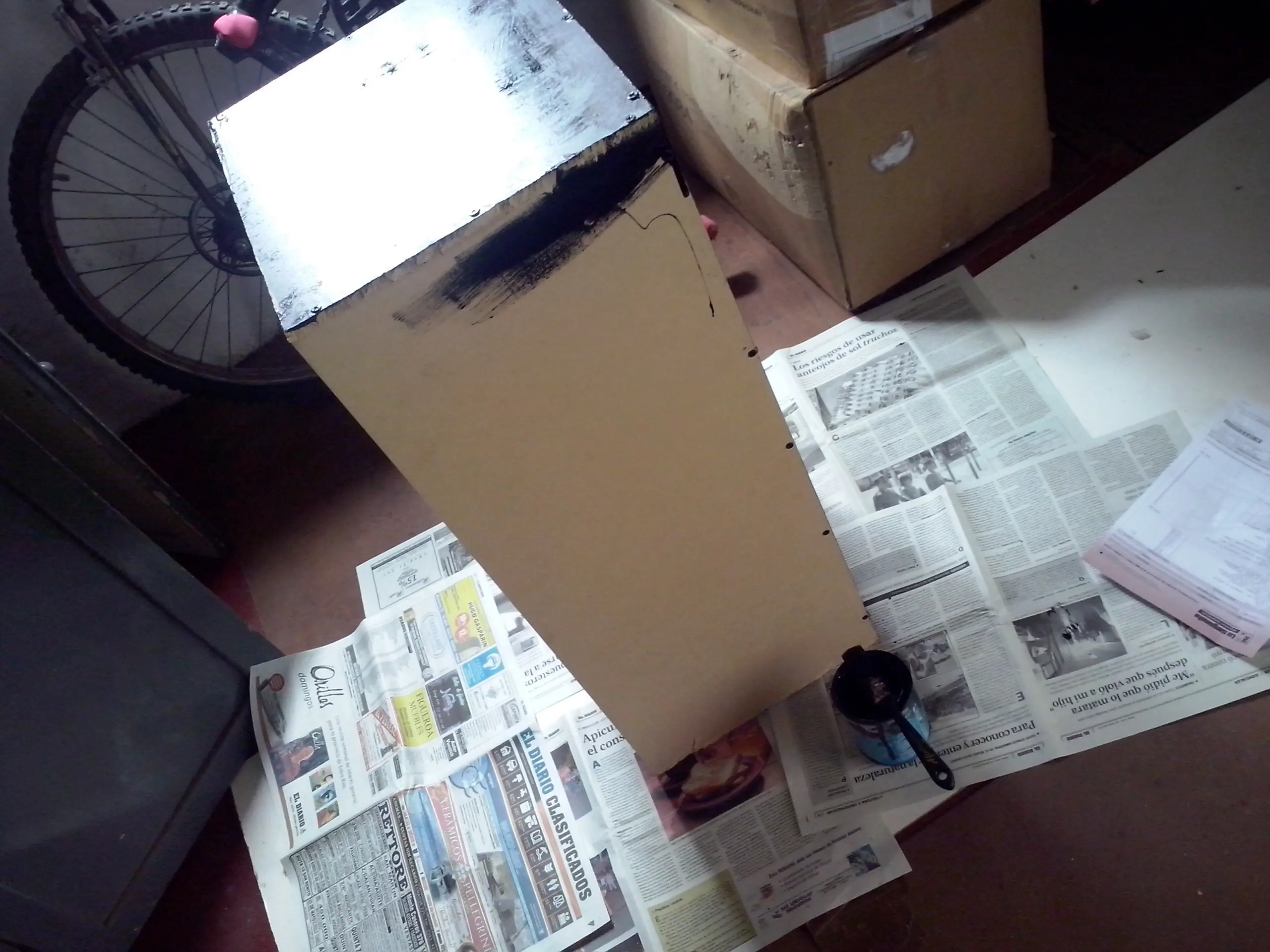

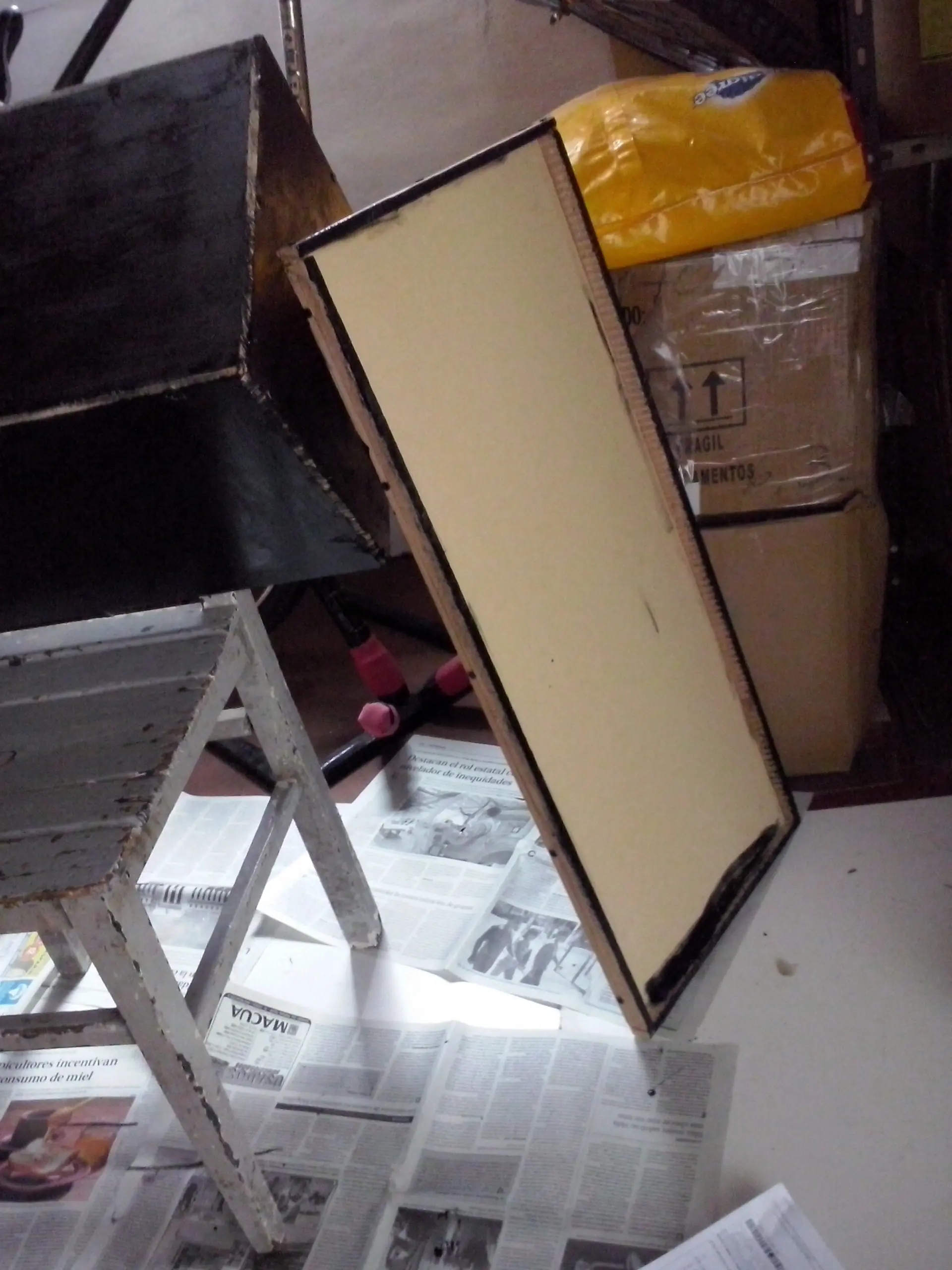

Recomendación, poner papel de diario en el piso o donde se pinte para las salpicaduras, y usar ropa vieja..
y no me quedo muy bien, solo aceptable..
Lo ideal hubiese sido pasarle una lija fina después de la primer mano. Y mucho mejor aun usar un equipo para pintar.. un buen compresor con la pistola para pintar y sus accesorios.
..lo que se puede con lo que se tiene.
Cuando terminé le pase dos capas de cera para auto y por ultimo un trapo con blem, ayuda a que se vea mejor.
en ves de pintura podes forrarlo con cuerina, alguna tela, a mi me gusta pintura negra.

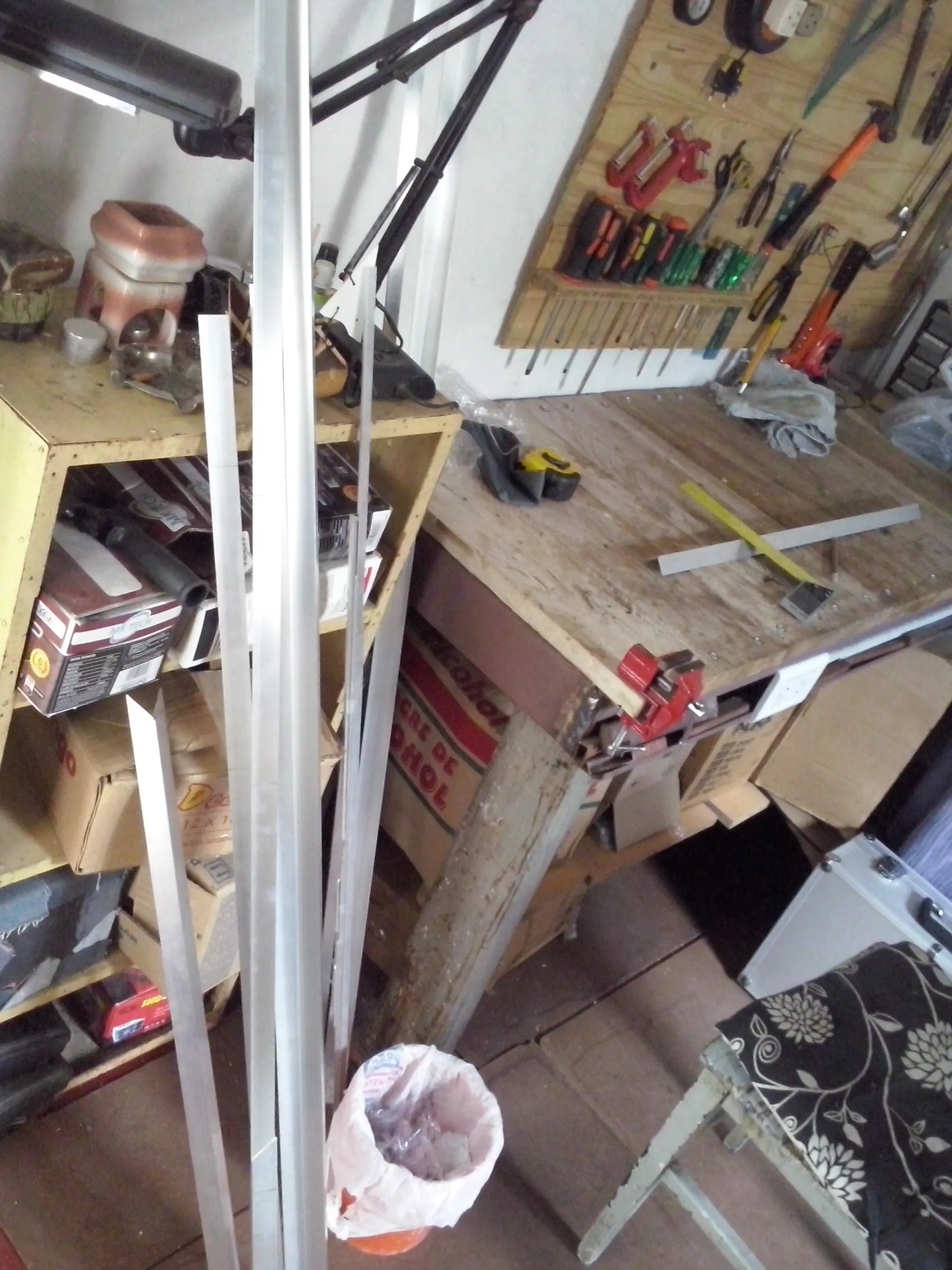

Ya pintada la estructura básica empezamos con los perfiles de aluminio.

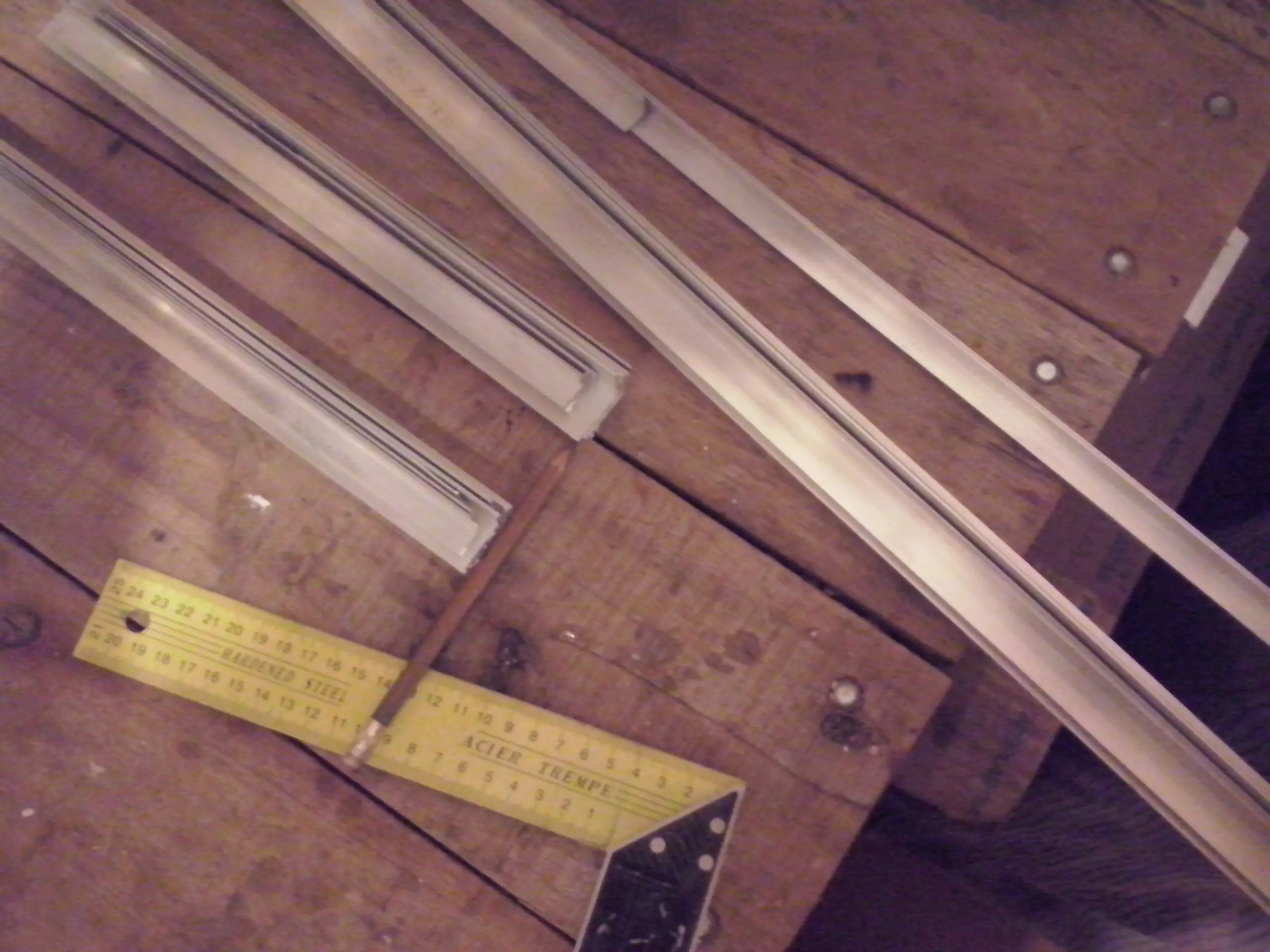

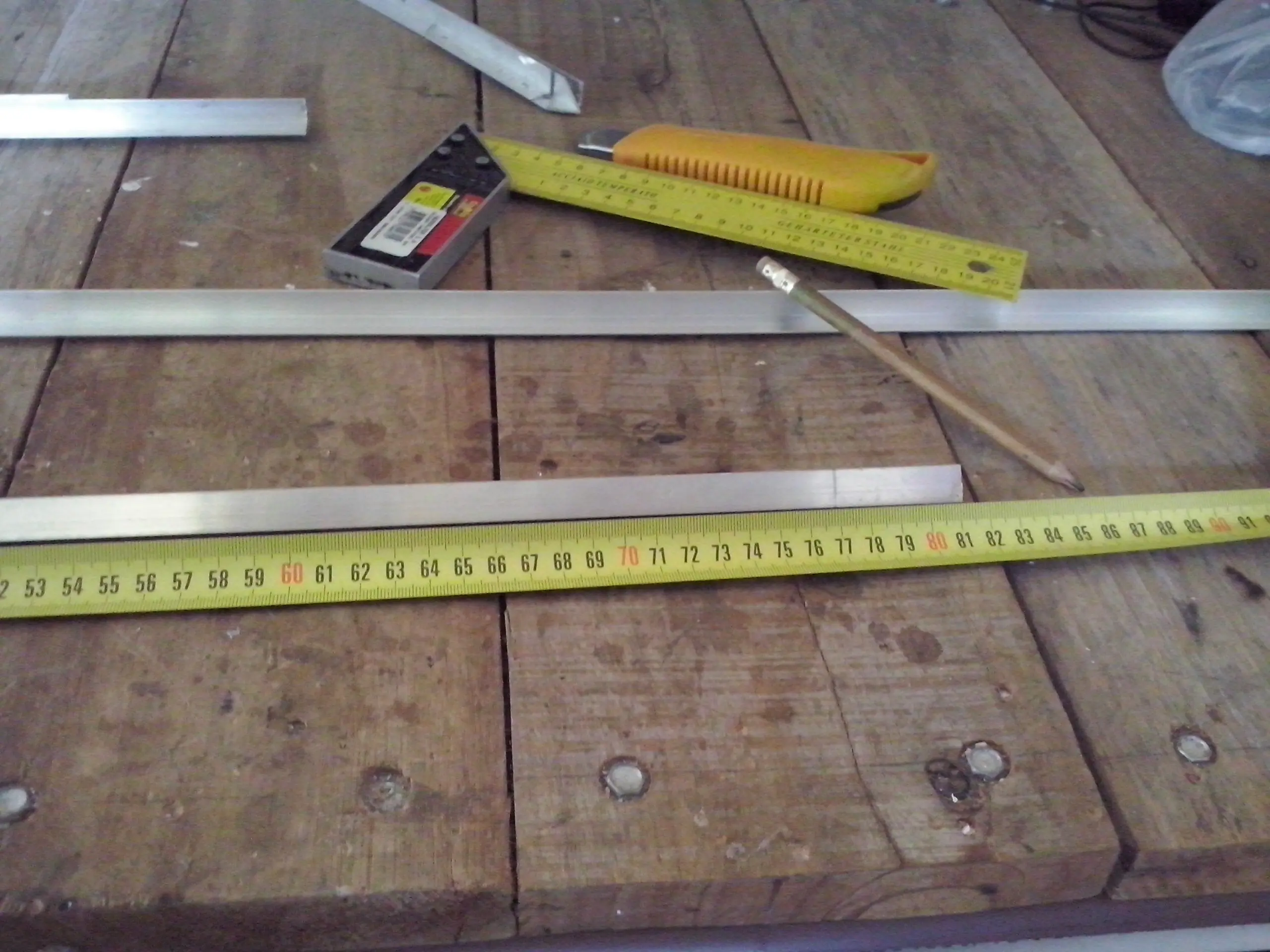

Medir, marcar con lápiz, cortar con sierrita o amoladora angular (mucho cuidado con la amoladora que es una herramienta muy peligrosa).
Yo uso la clásica sierra de mano porque los cortes me salen mas precisos.

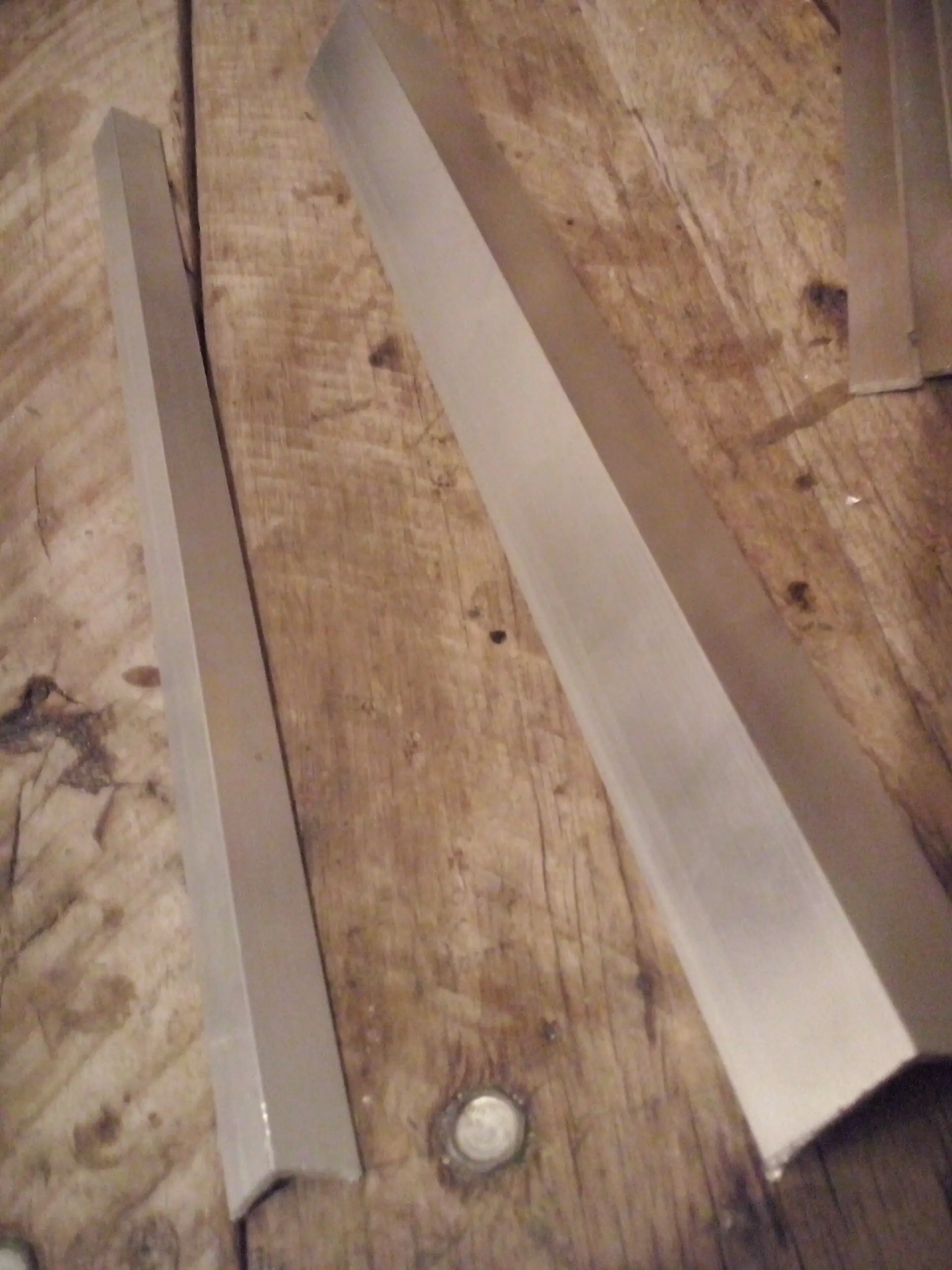

La idea es usar el perfil de 2.5 afuera y el de 1.2 por dentro, fijados con remaches (use de 2 o 2.5 cm) de esta manera:

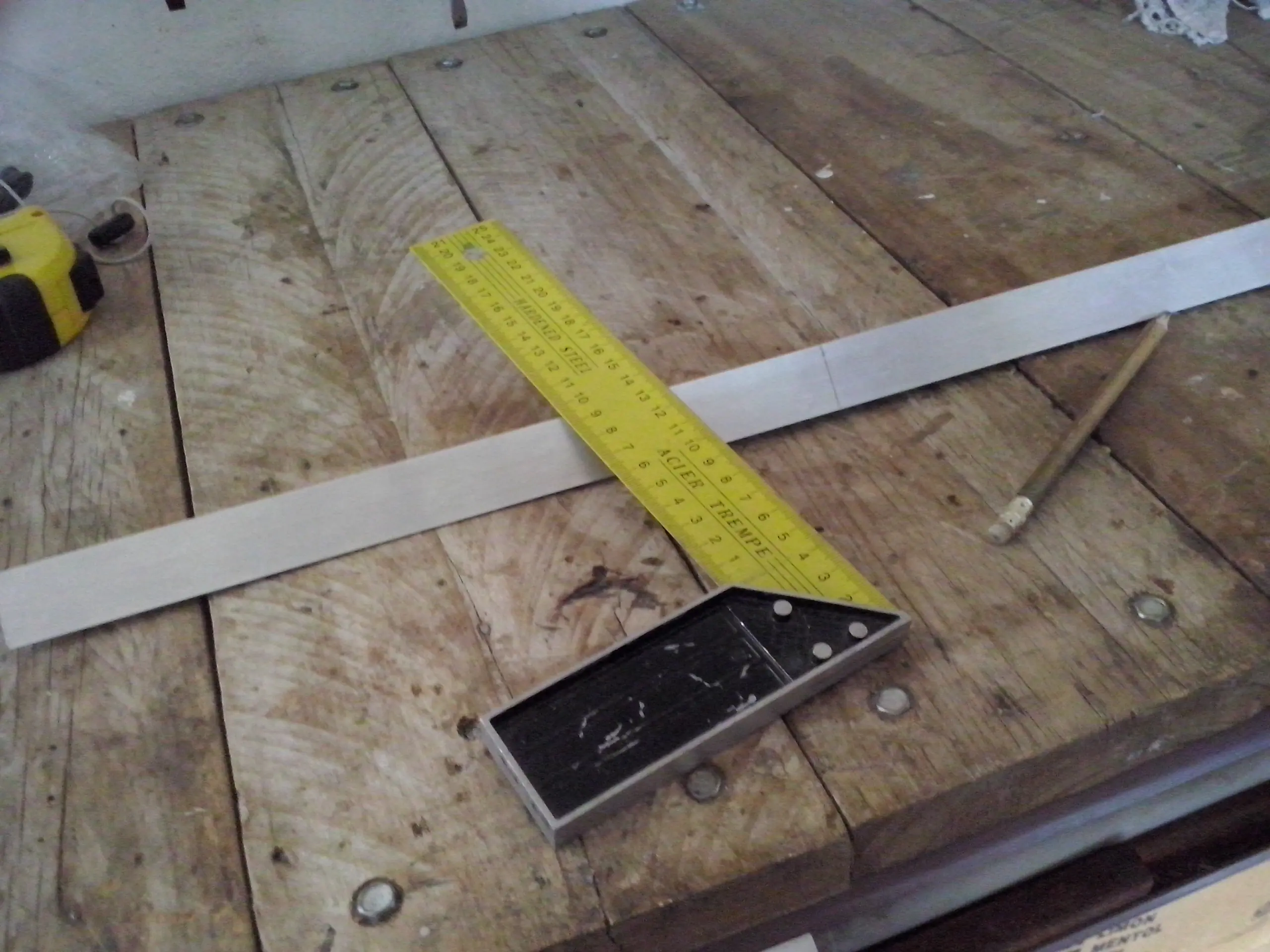

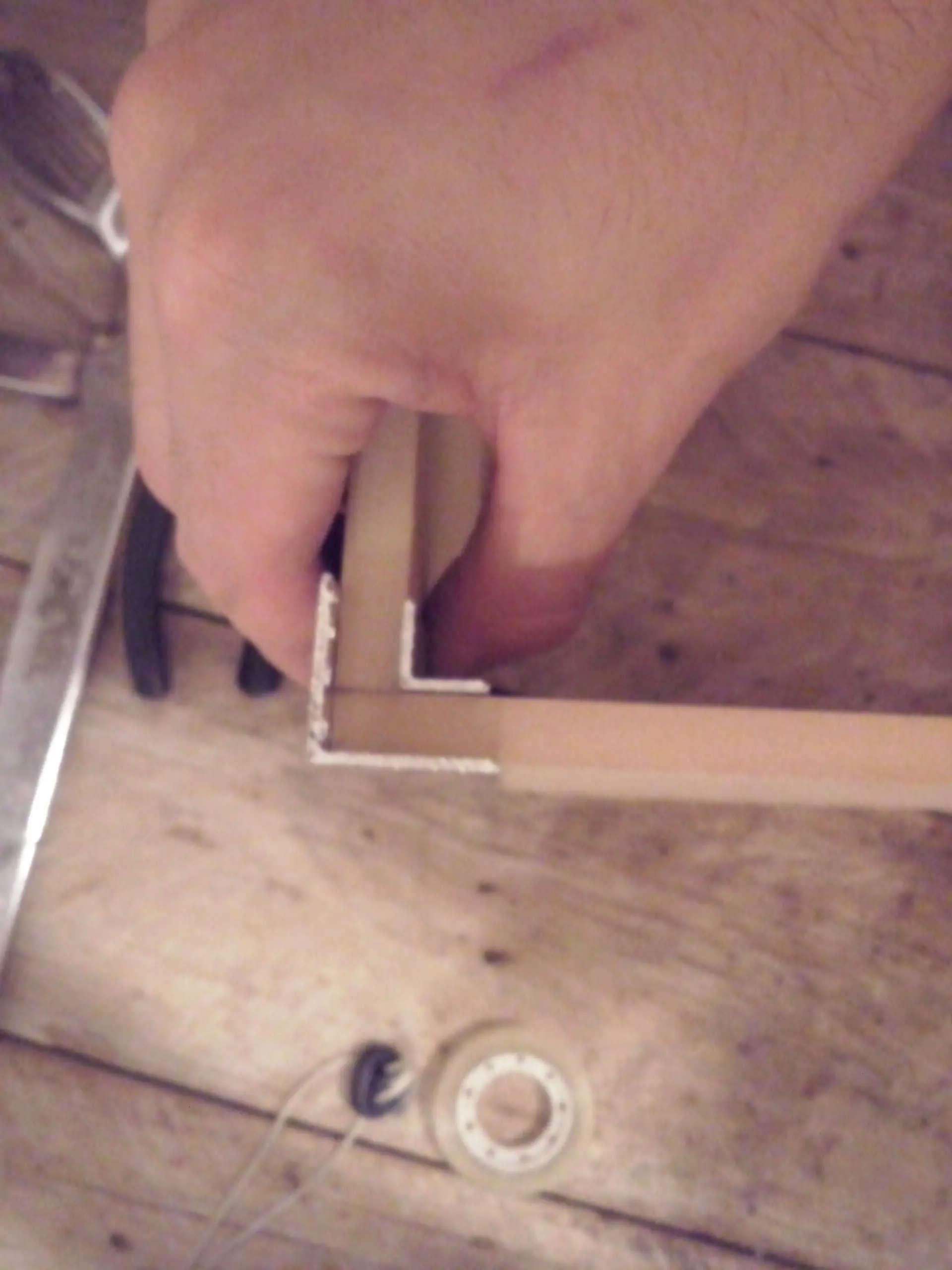

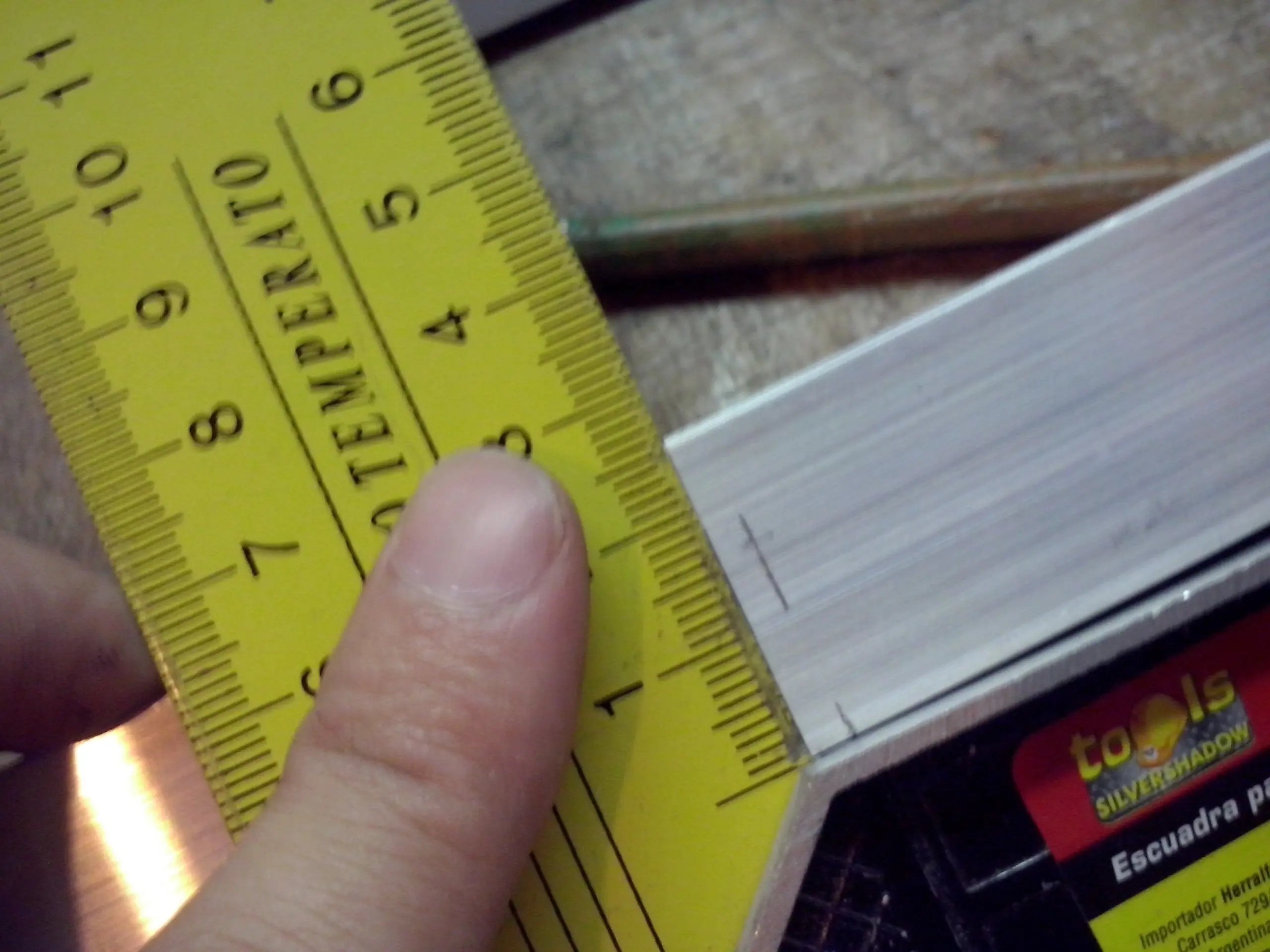

Usar escuadra, para asegurar buenos cortes a 90 grados

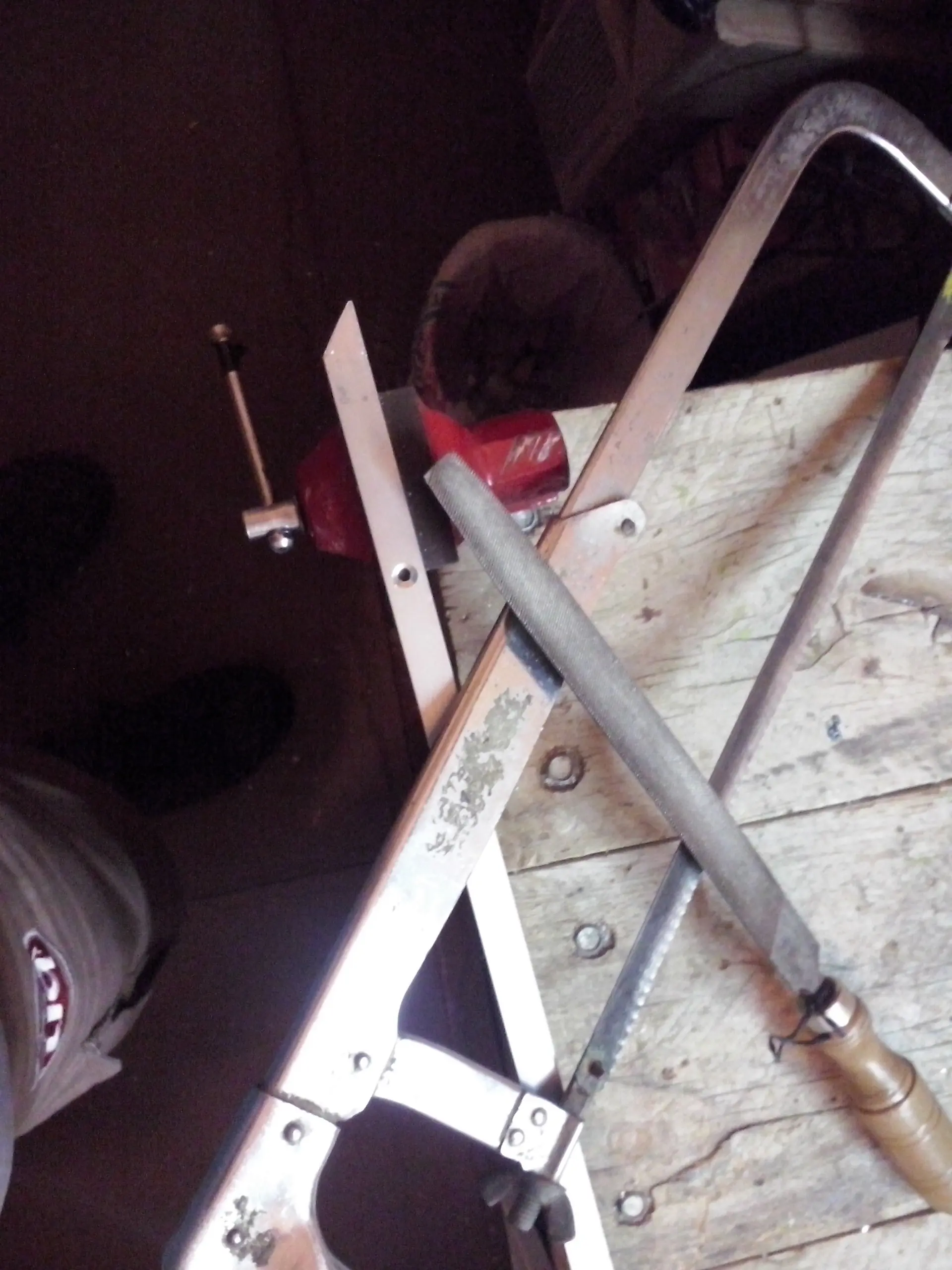

Usar una lima para hacer retoques y sacar rebarbas y virutas sueltas, cortan los dedos estas porquerías
La función de estos perfiles no son solo estética. Le dará gran fortaleza al anvil.

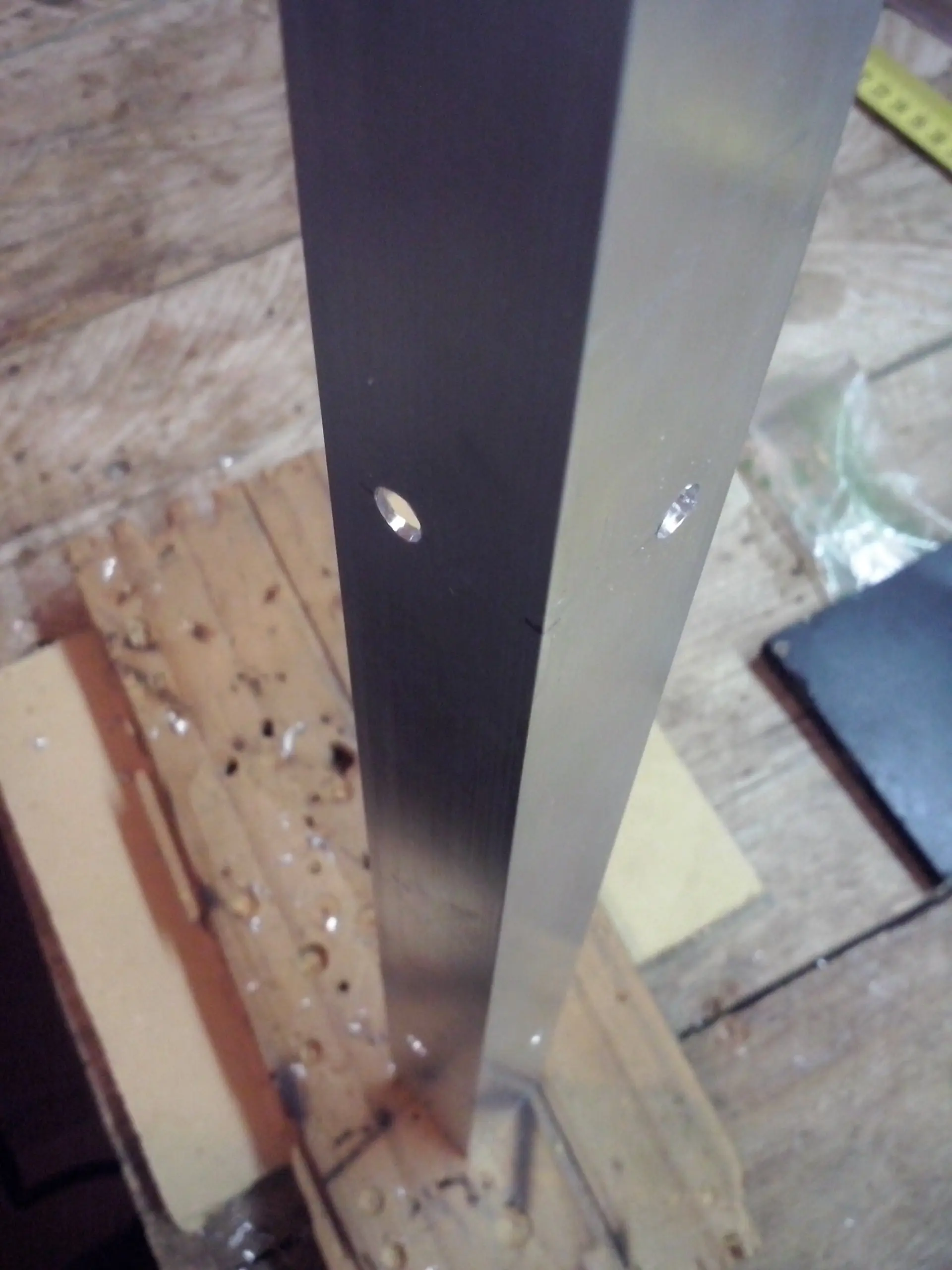

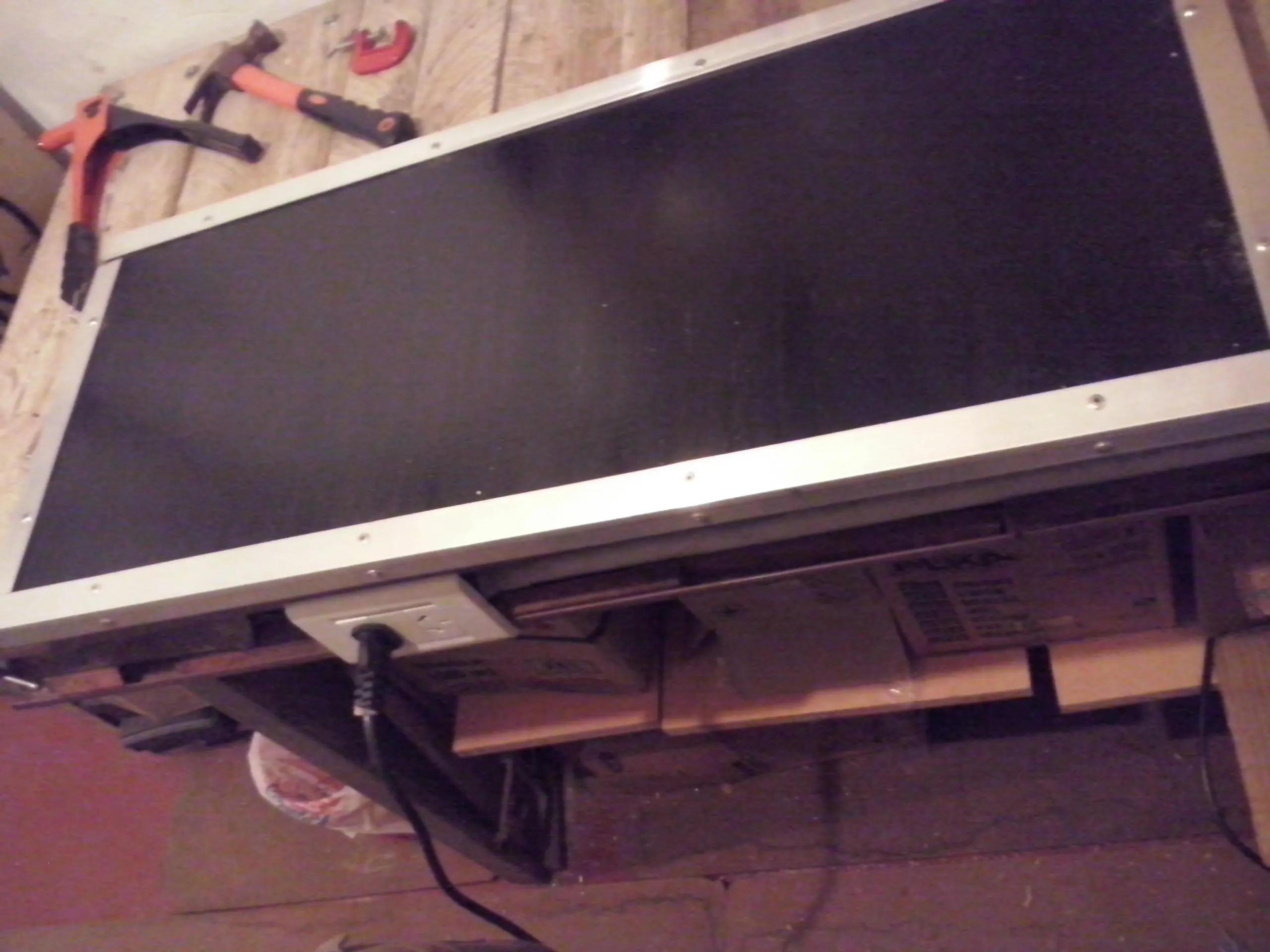

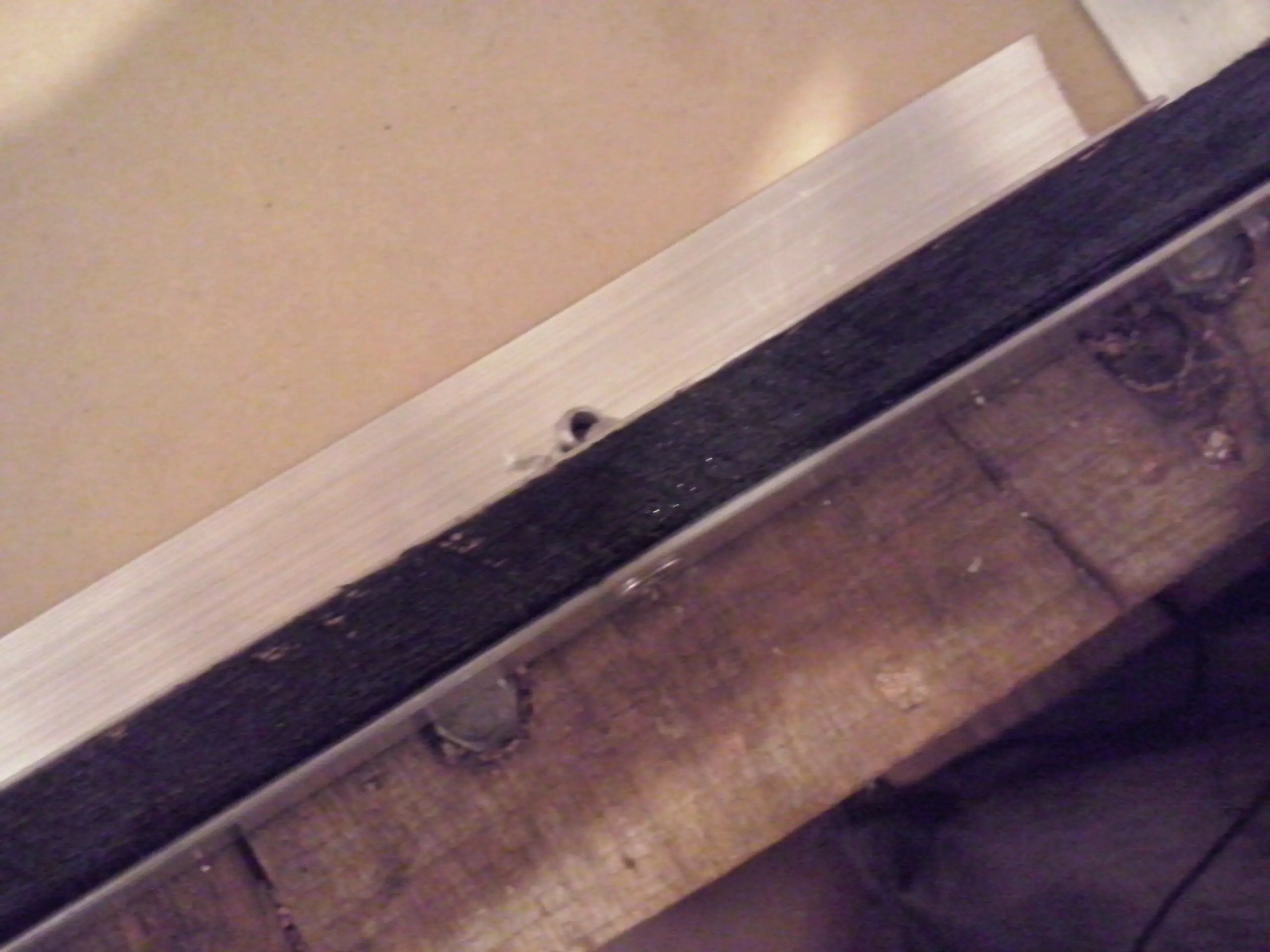

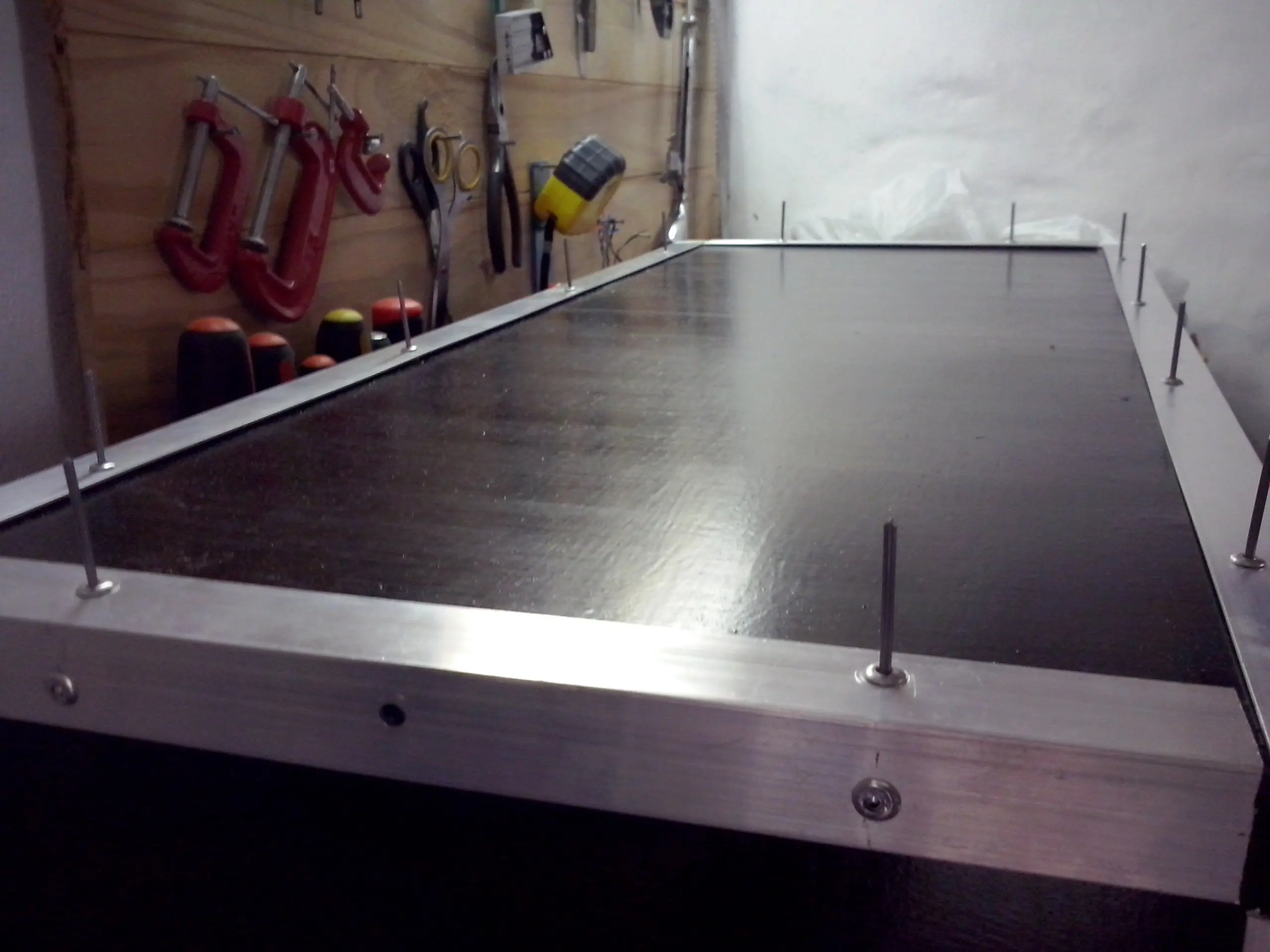

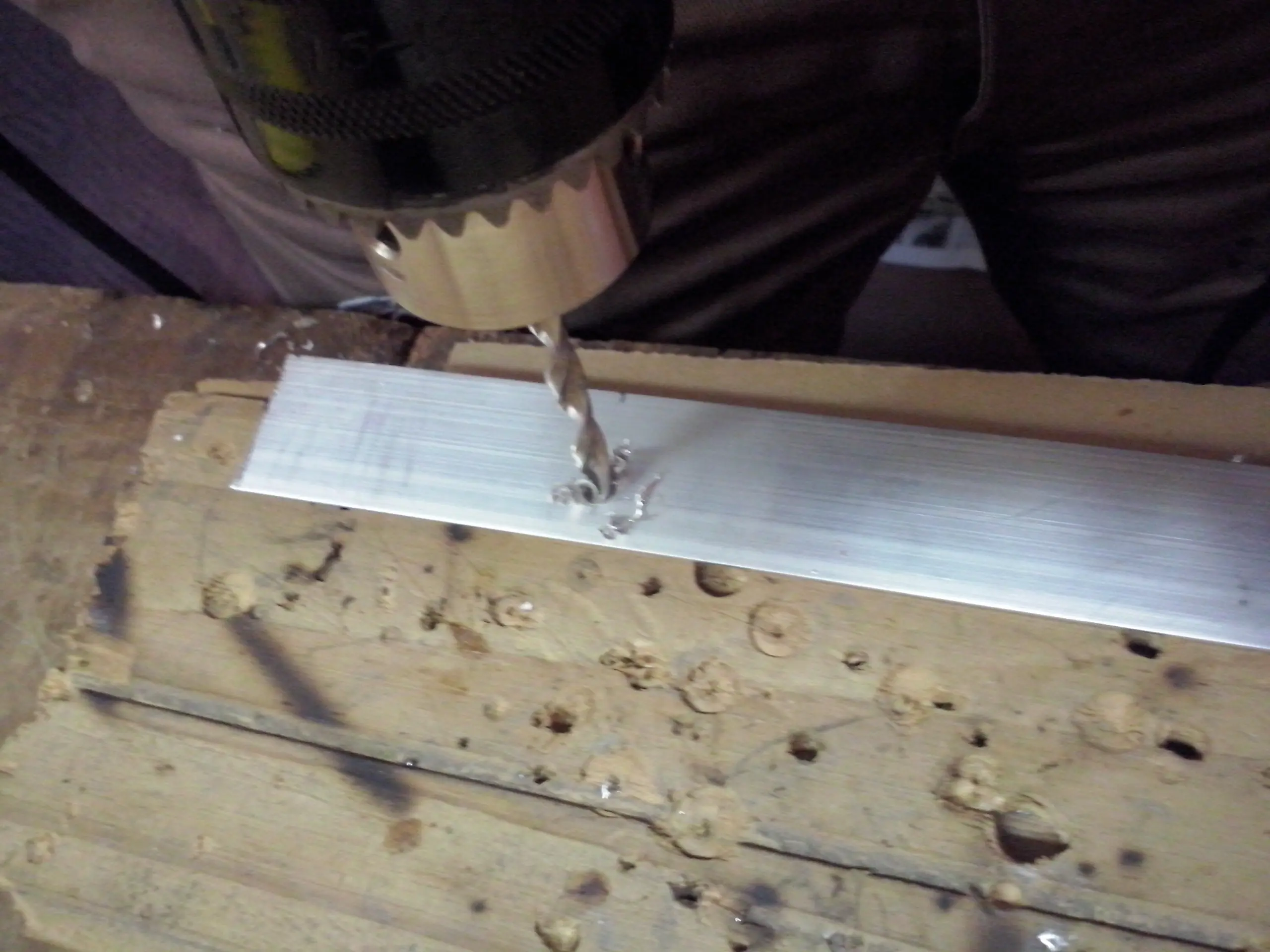

Perforar y colocar perfiles.
Estas perforaciones las hice con mecha de 5 mm.

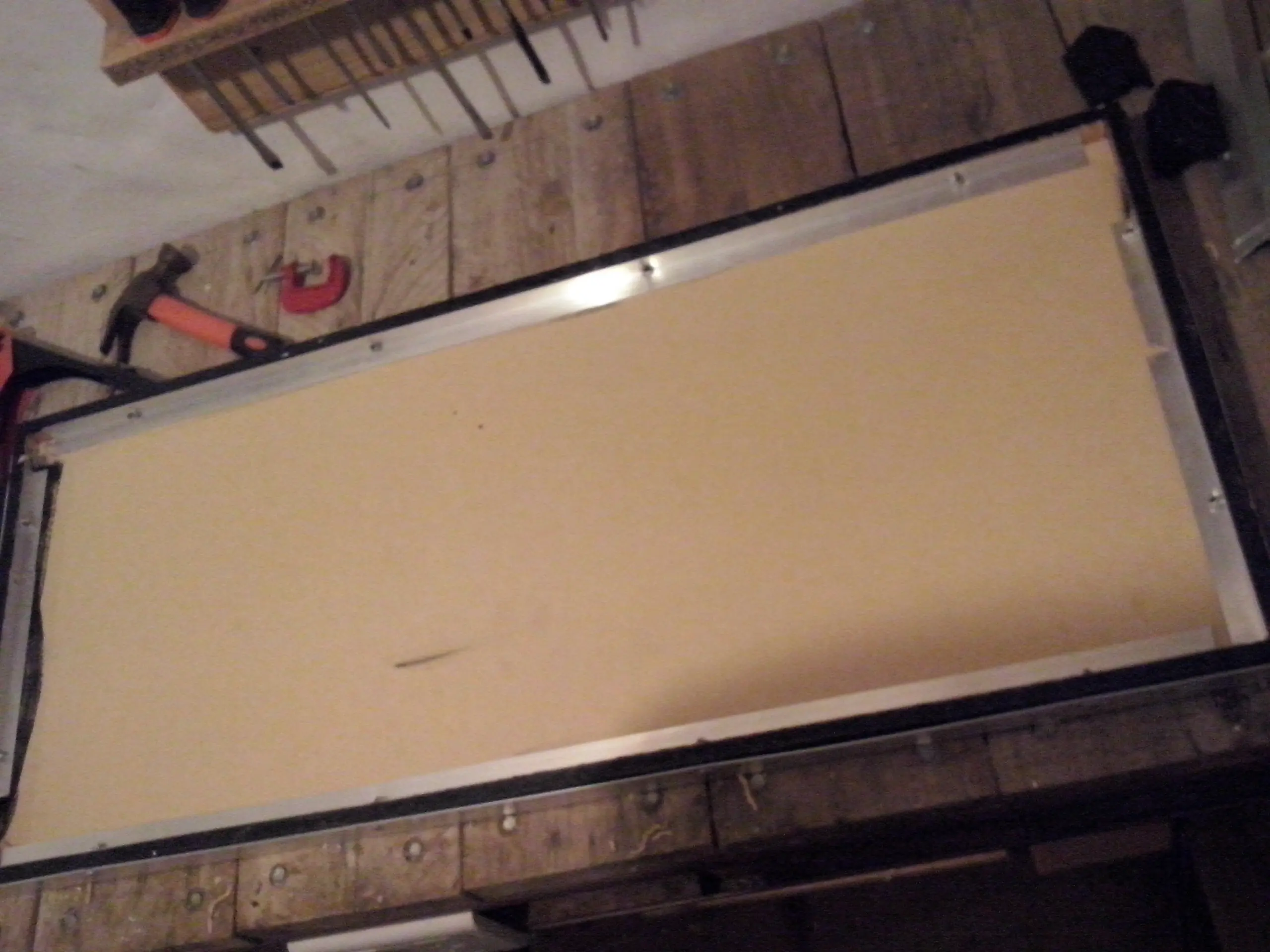

Primero con la tapa
Primero perfore los todos perfiles grandes (los de 2.5 cm) a una medida que fijé.
por ej: perforar cada 10 cm, no me acuerdo del mio, cada proyecto lleva sus propias medidas y te darás cuenta donde conviene en el tuyo.
No es tan importante la medida en si, sino la constancia y la simetría.
Después en base a esos agujeros perfore la madera y marque los perfiles chicos, y por ultimo perforé los chicos

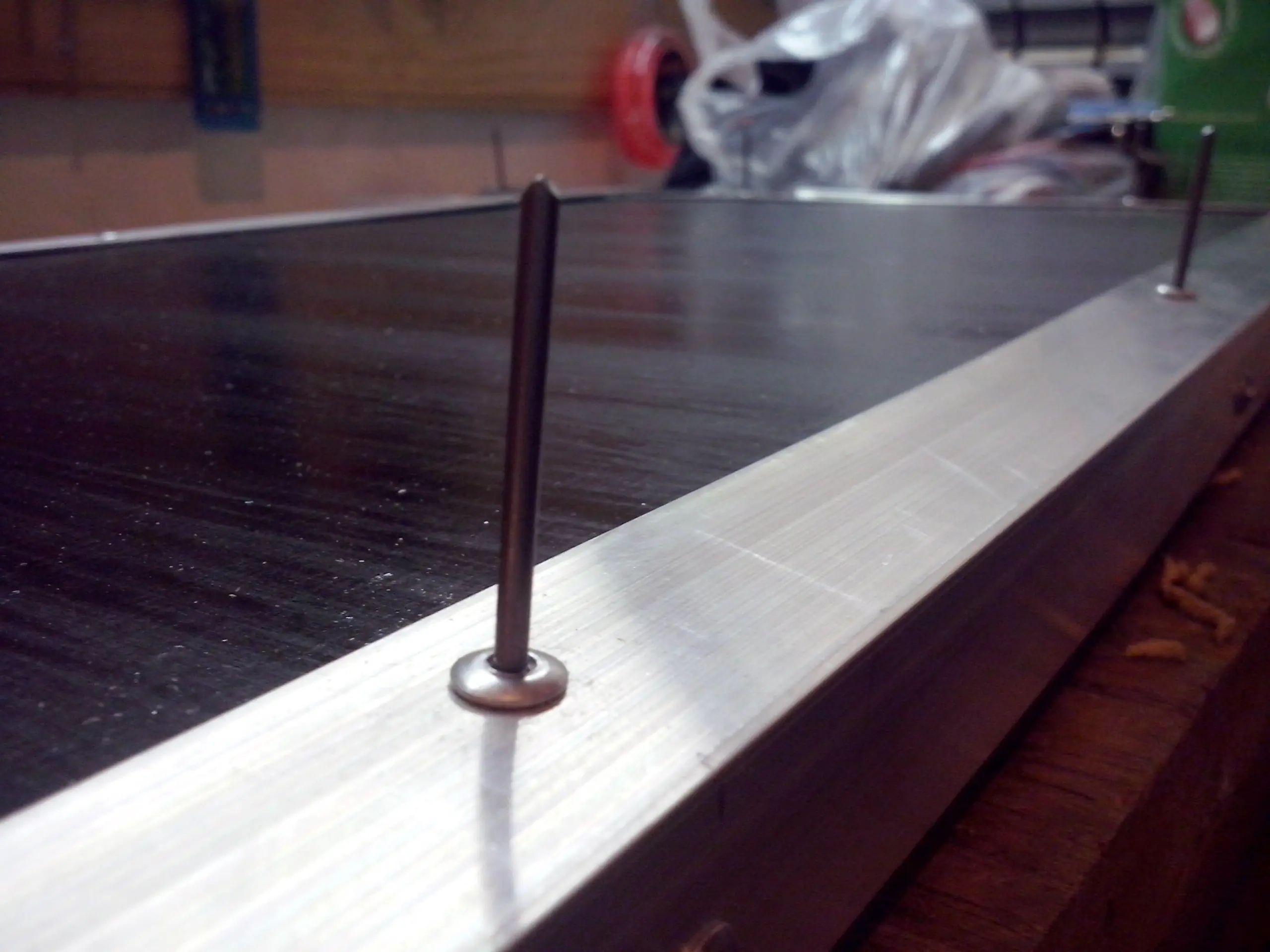

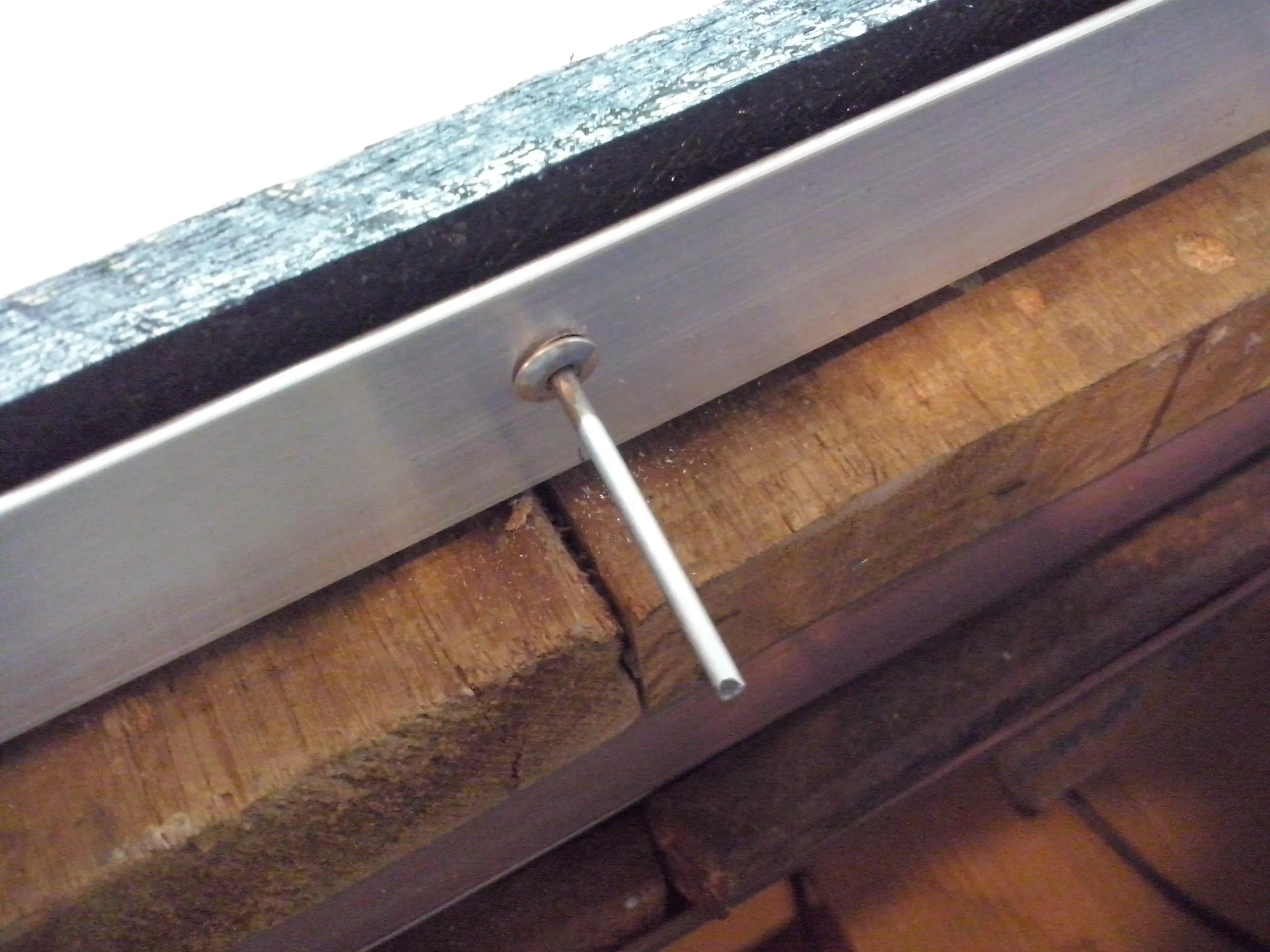

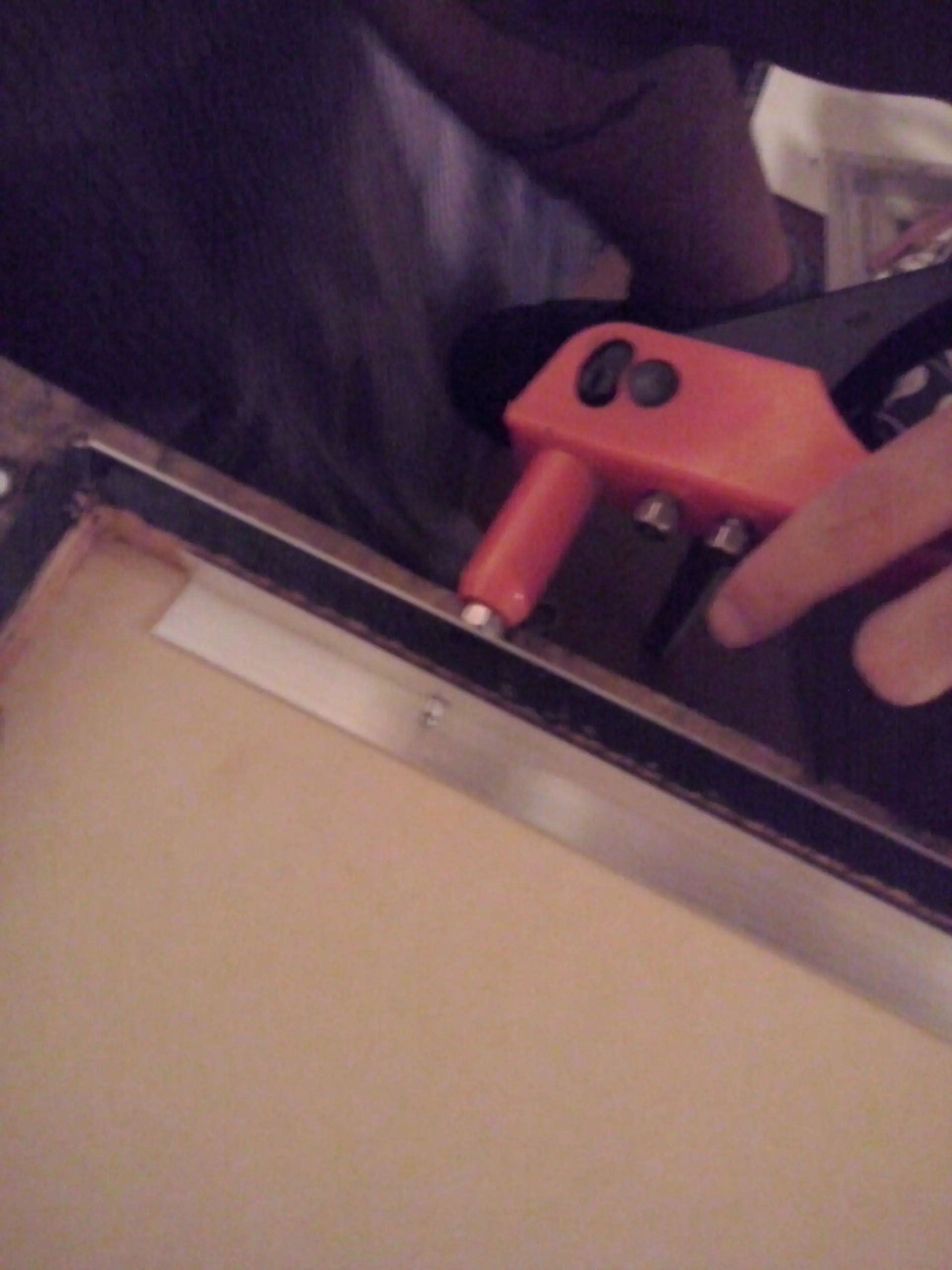

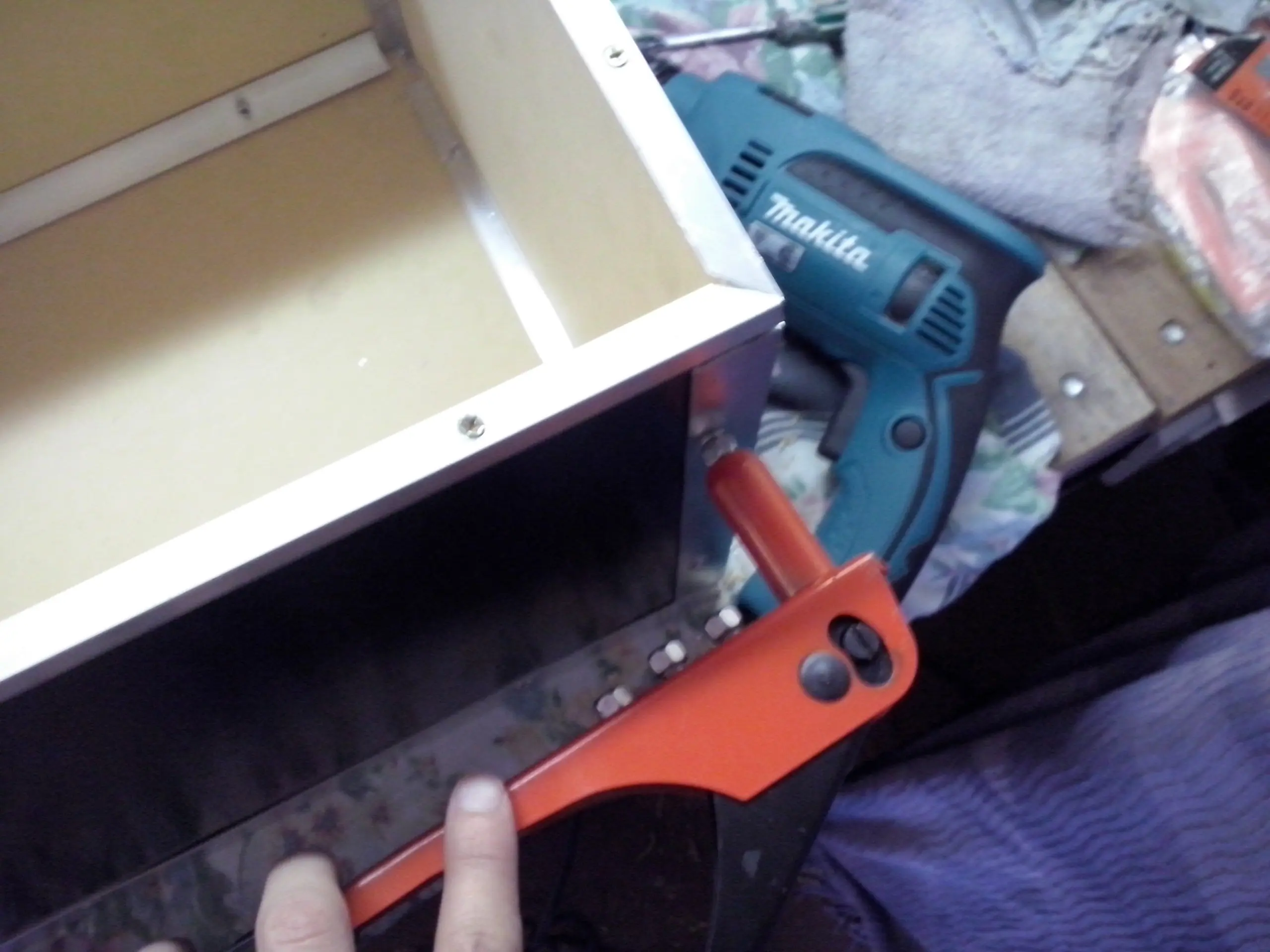

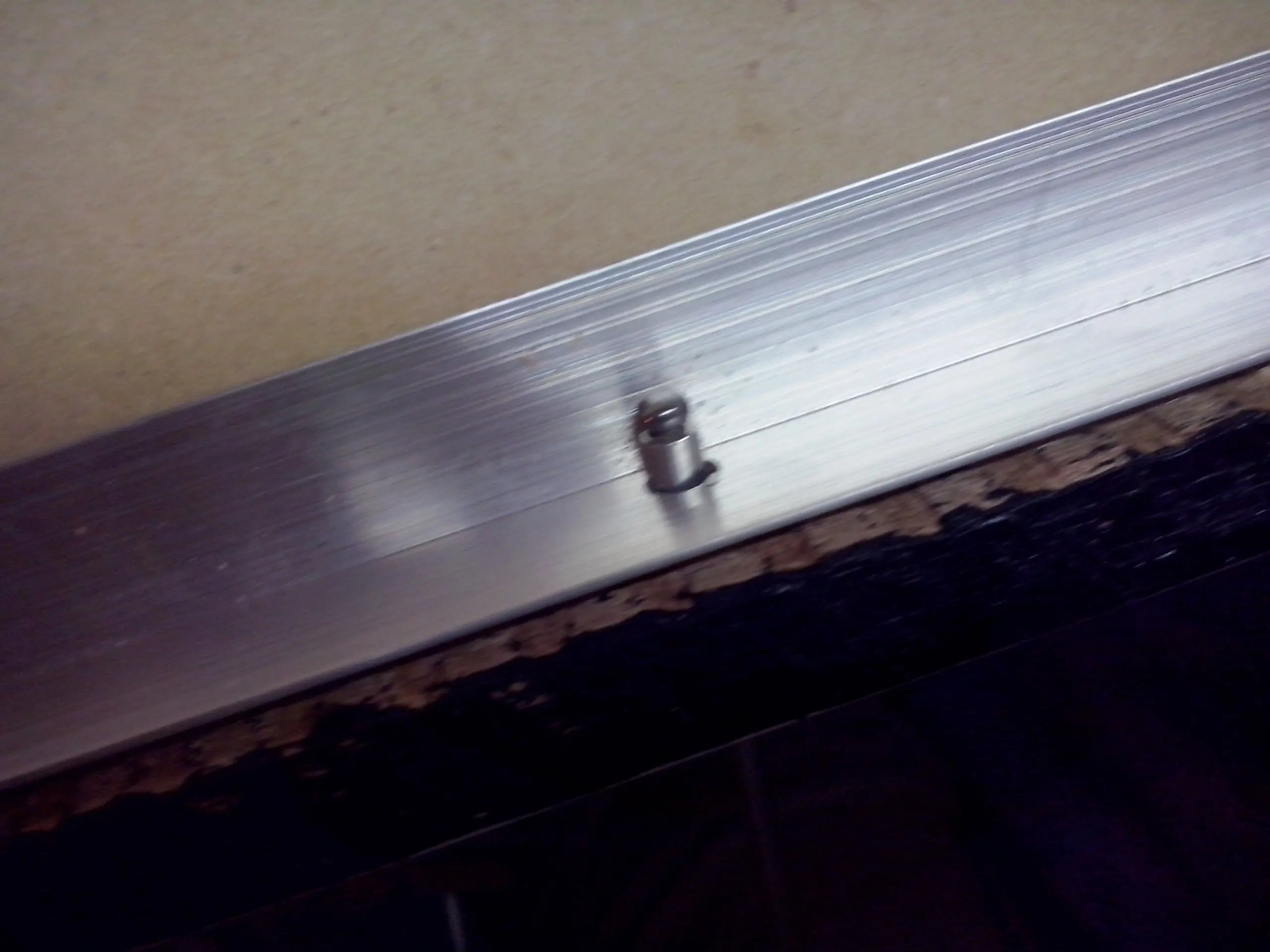

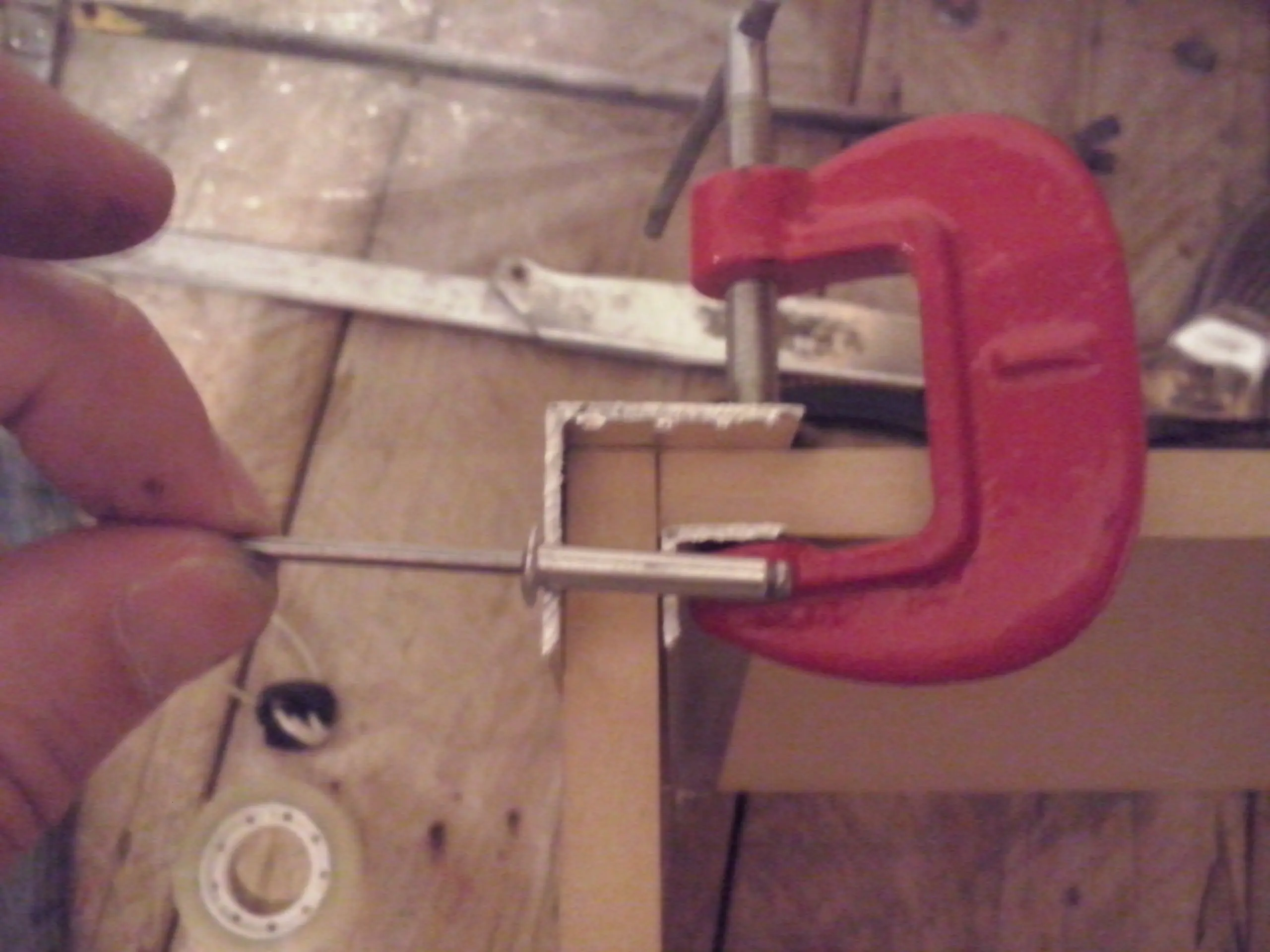

Fijar con remaches
Hay que tratar de ponerlos siempre a la misma medida en todas las caras para que quede prolijo.

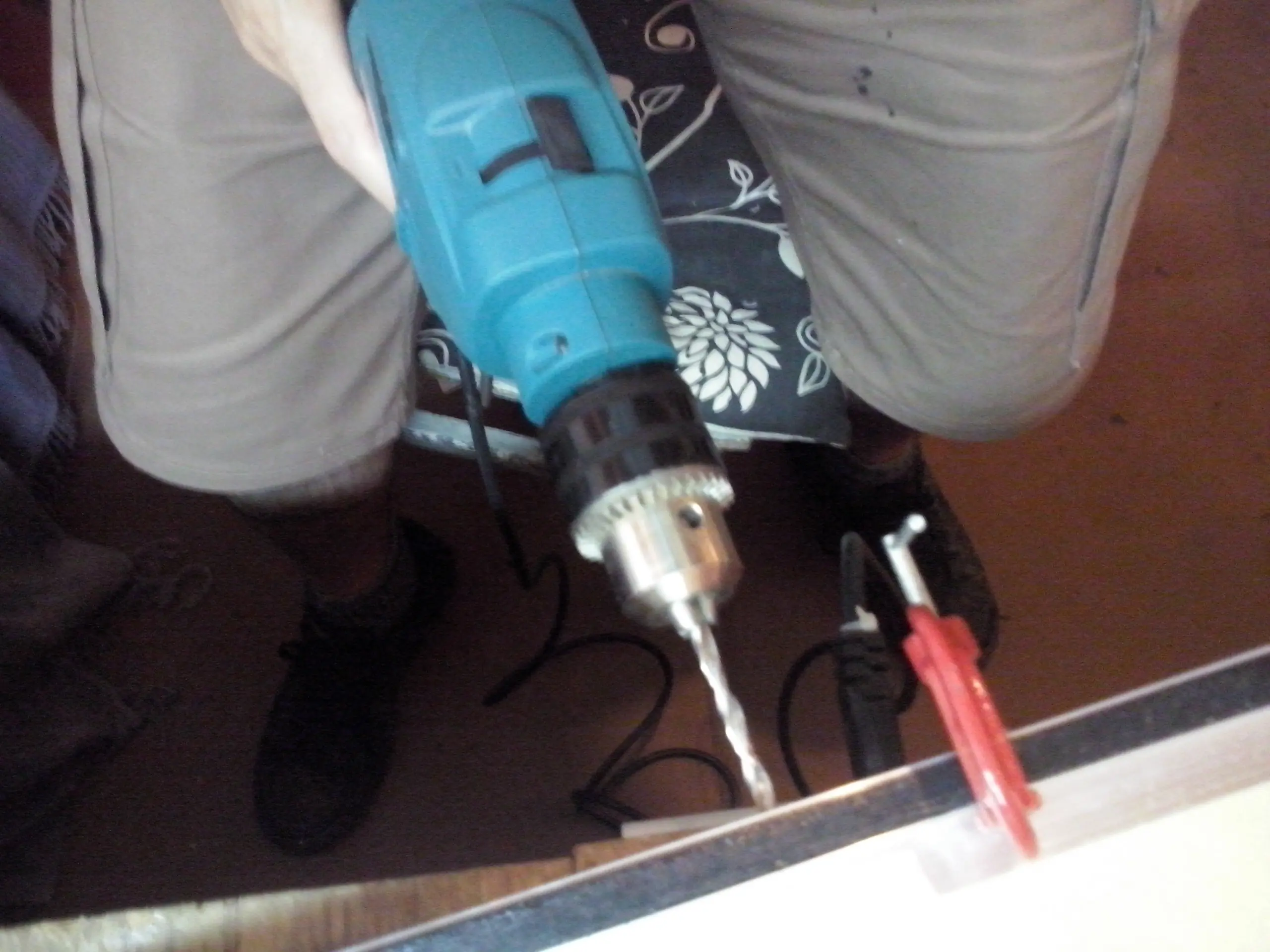

Es recomendable usar un buen taladro que tenga velocidad variable, de esos que cuando aprietas apenas el gatillo, apenas gira.
Perforar cualquier metal siempre debe hacerse a baja velocidad, la mínima posible para que no quemes la mecha,
se queman y se desafilan, y después no perforan un carajo las mechitas, y dan dolor de cabeza.
Para la boca del anvil también use perfiles chicos de 1.2 cm

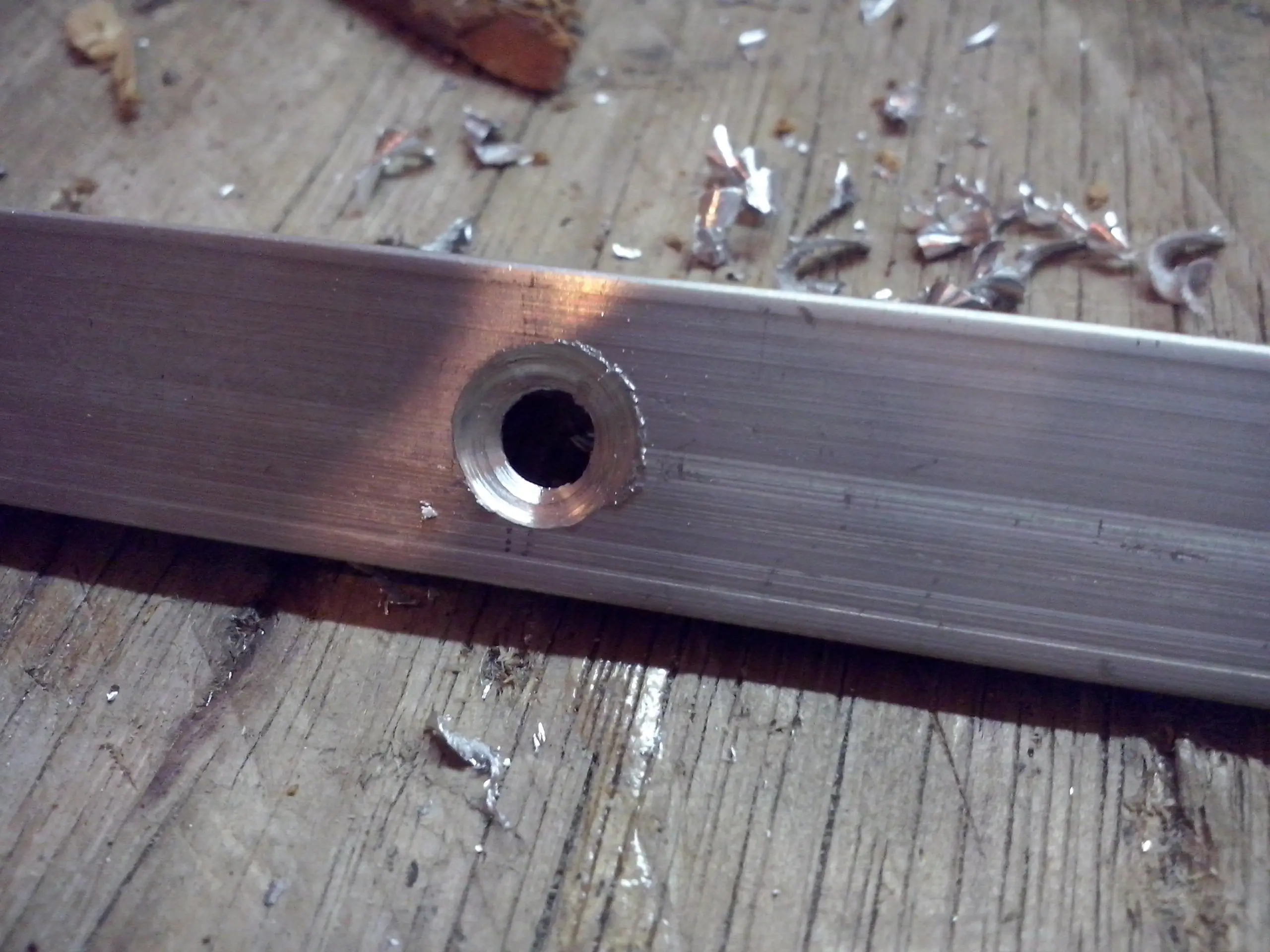

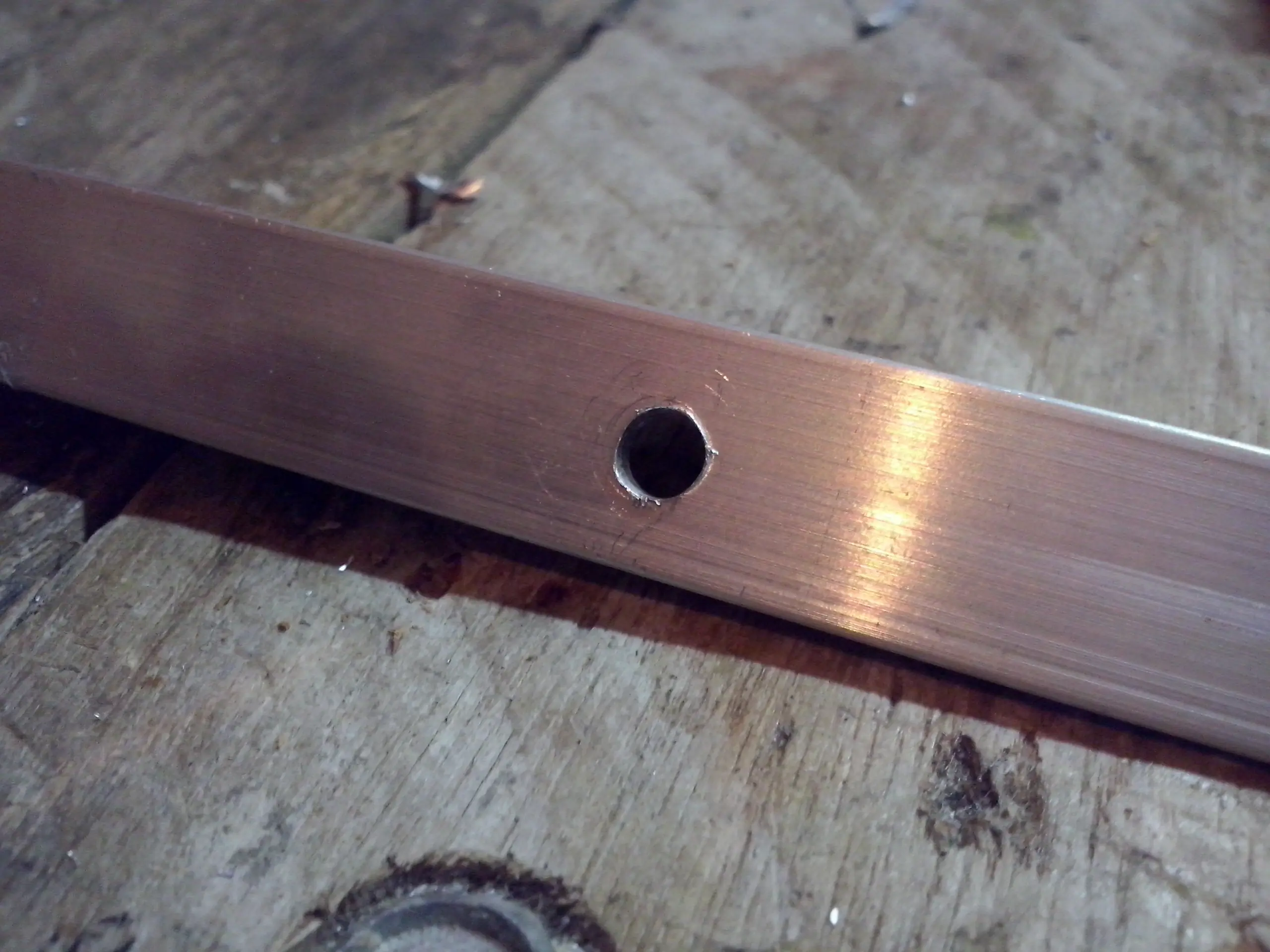

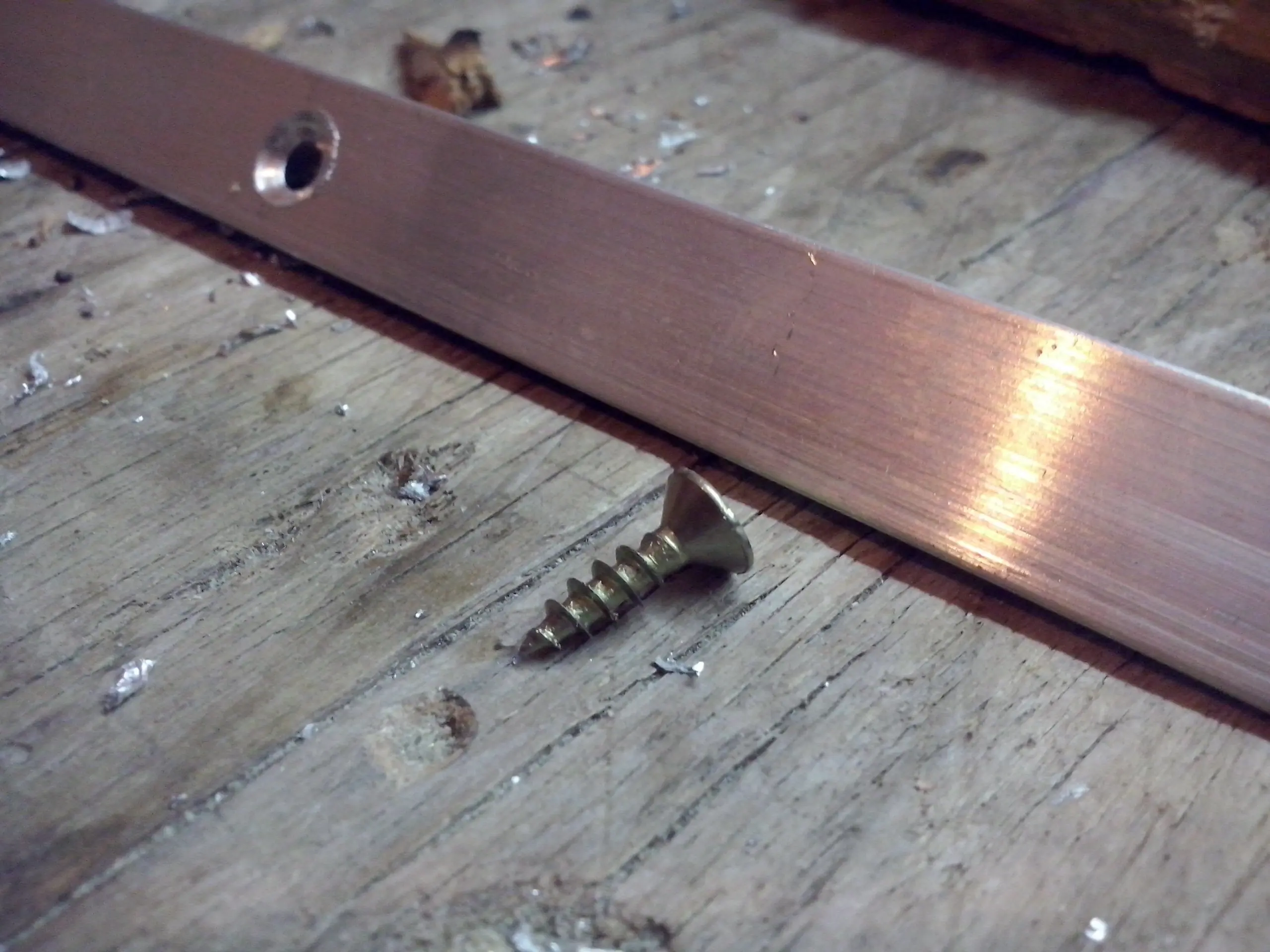

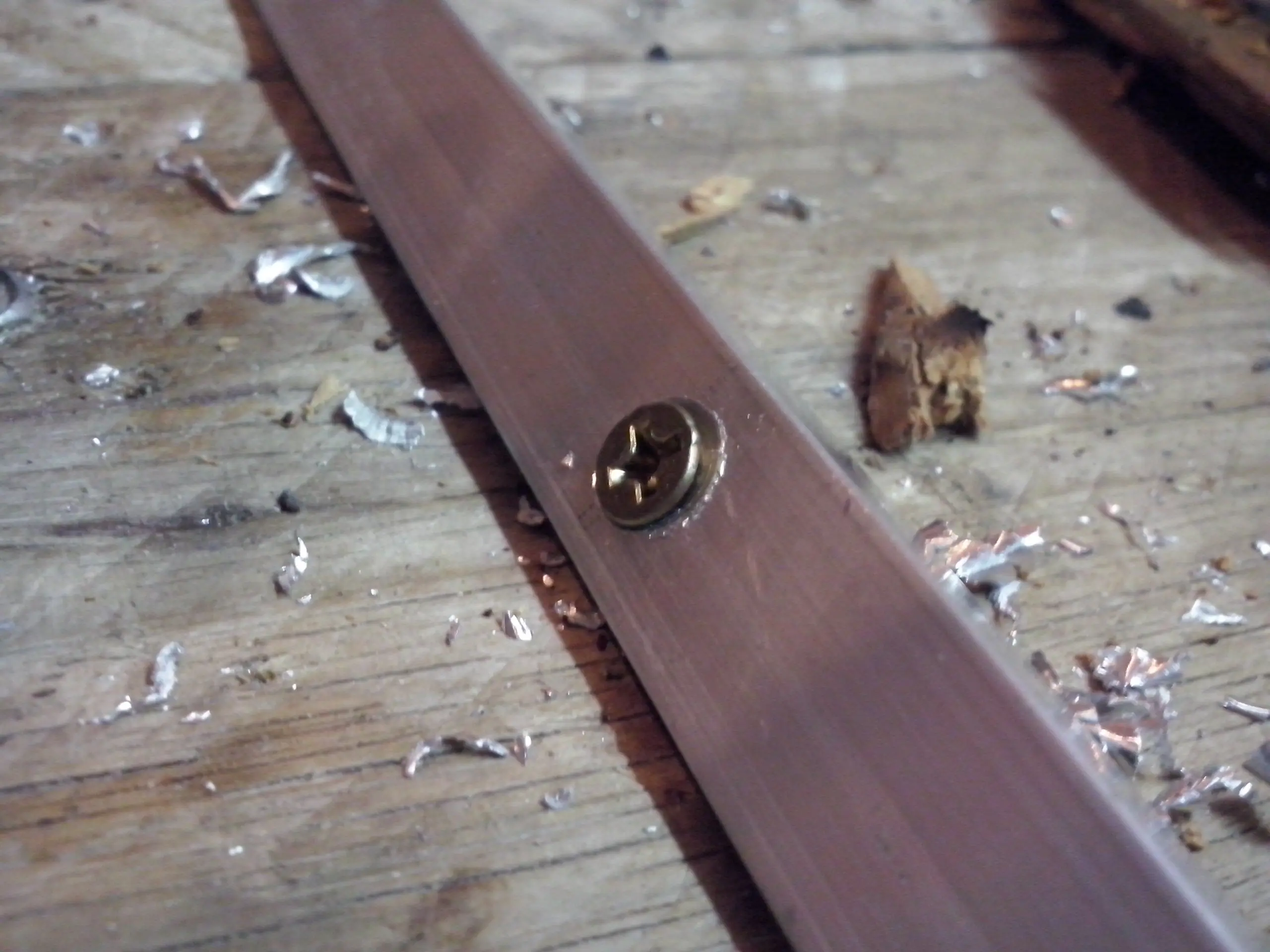

Perforé con mecha de 4 mm y le hice un biselado con una mecha de 8 cm.
La razón del biselado es para poder usar tornillo con cabeza frezada

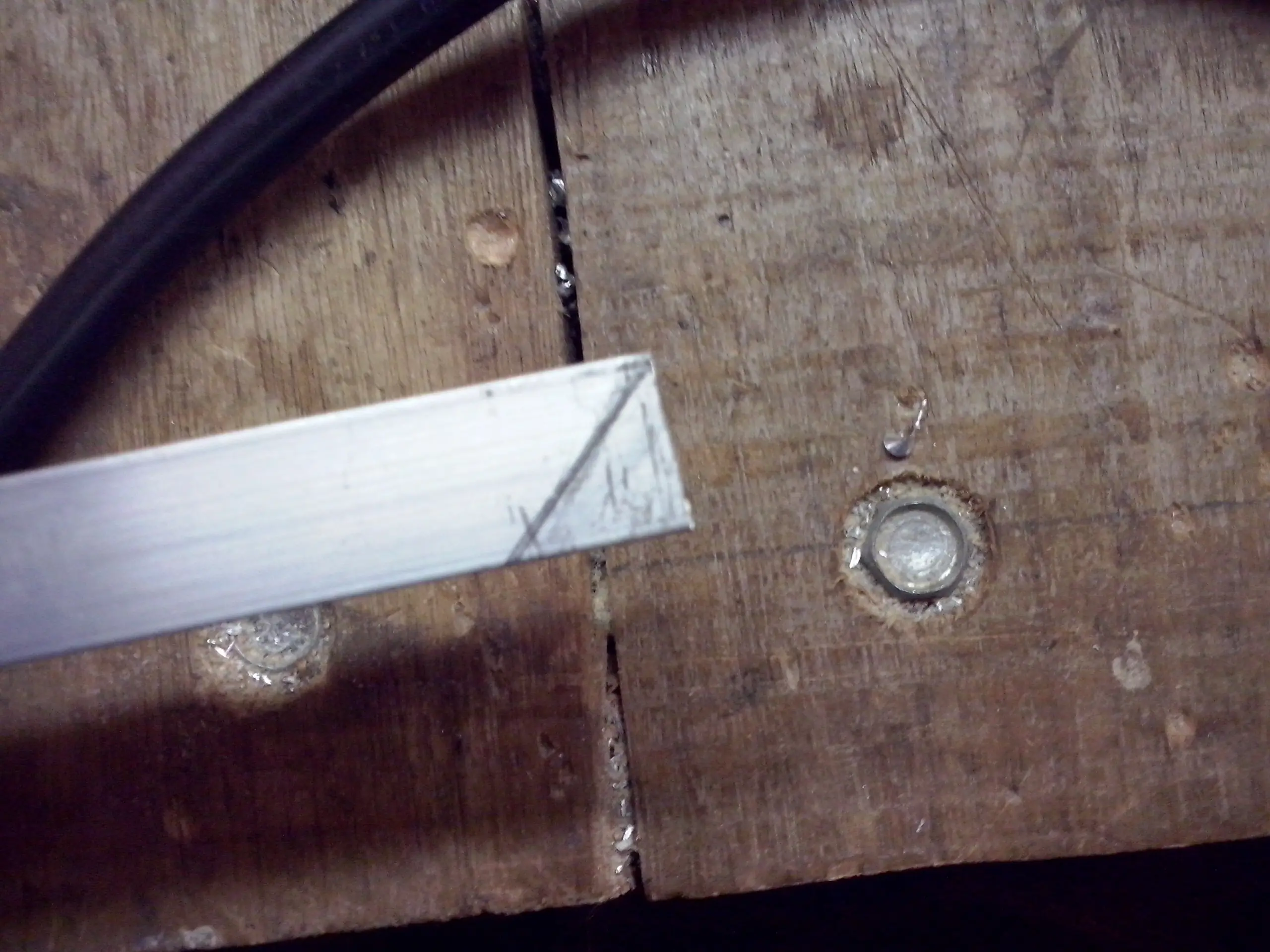

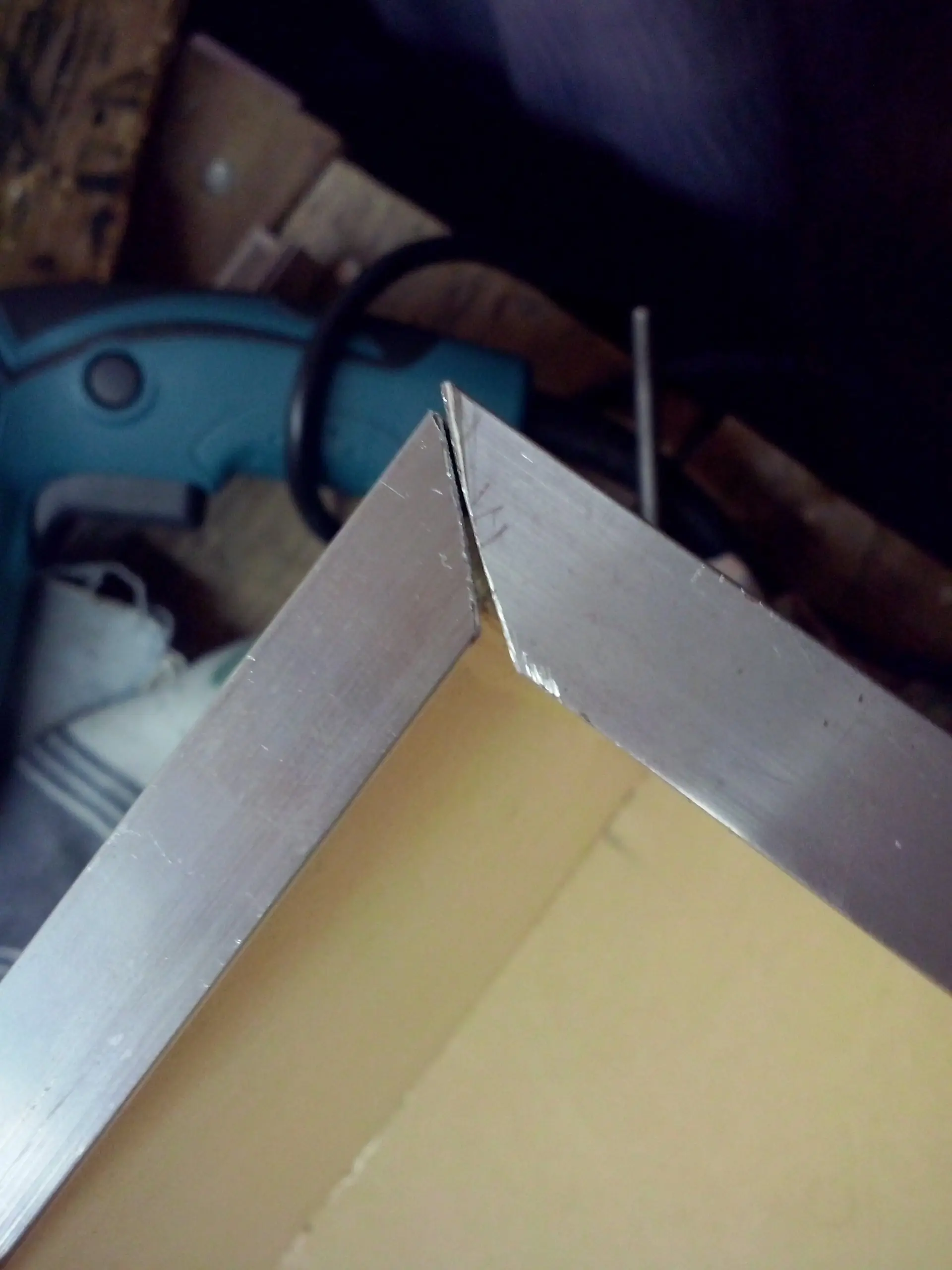

esta vez los cortes los hice a 45 grados
Los fije con unos tornillitos chiquitos de 1 cm

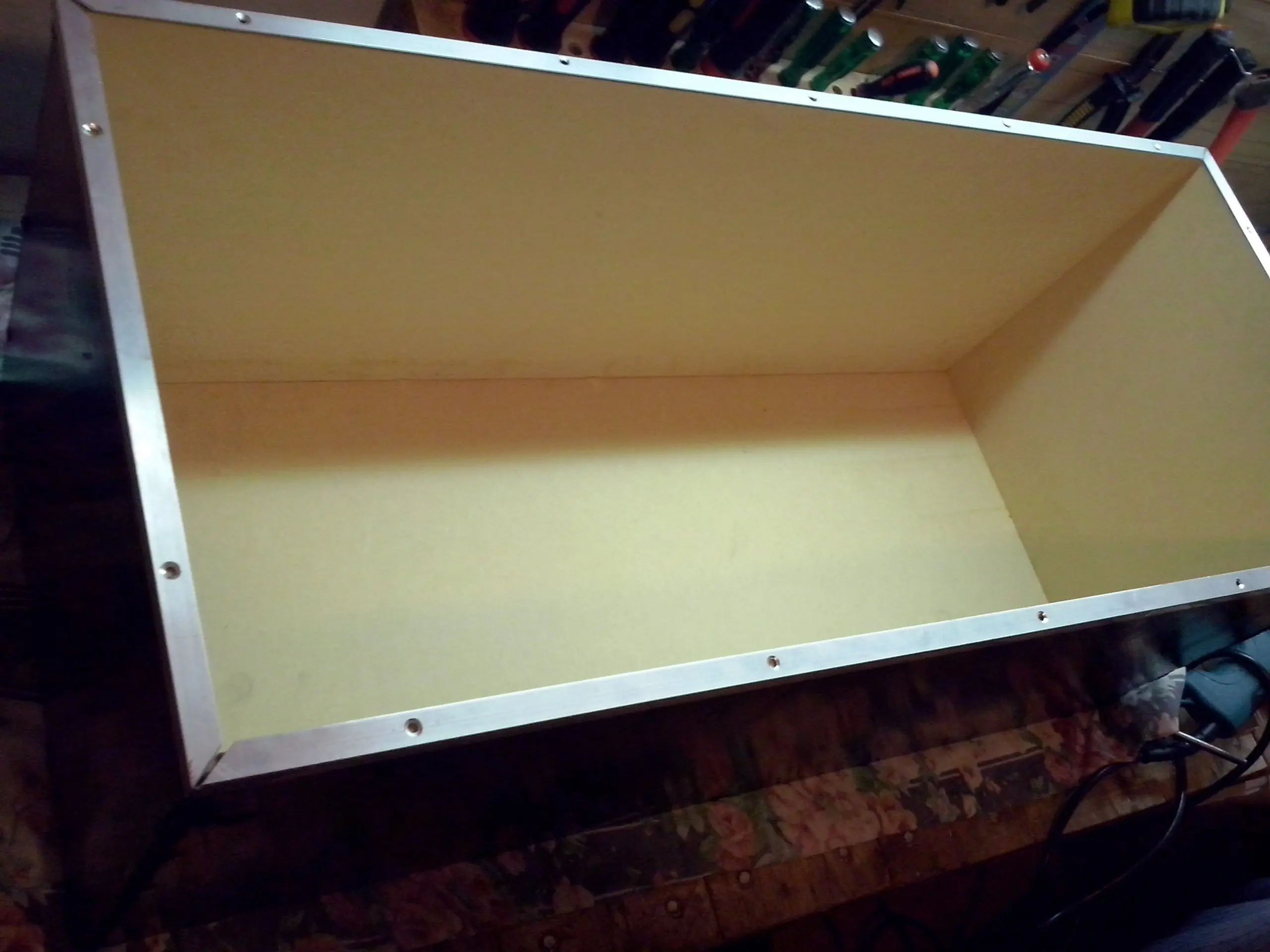

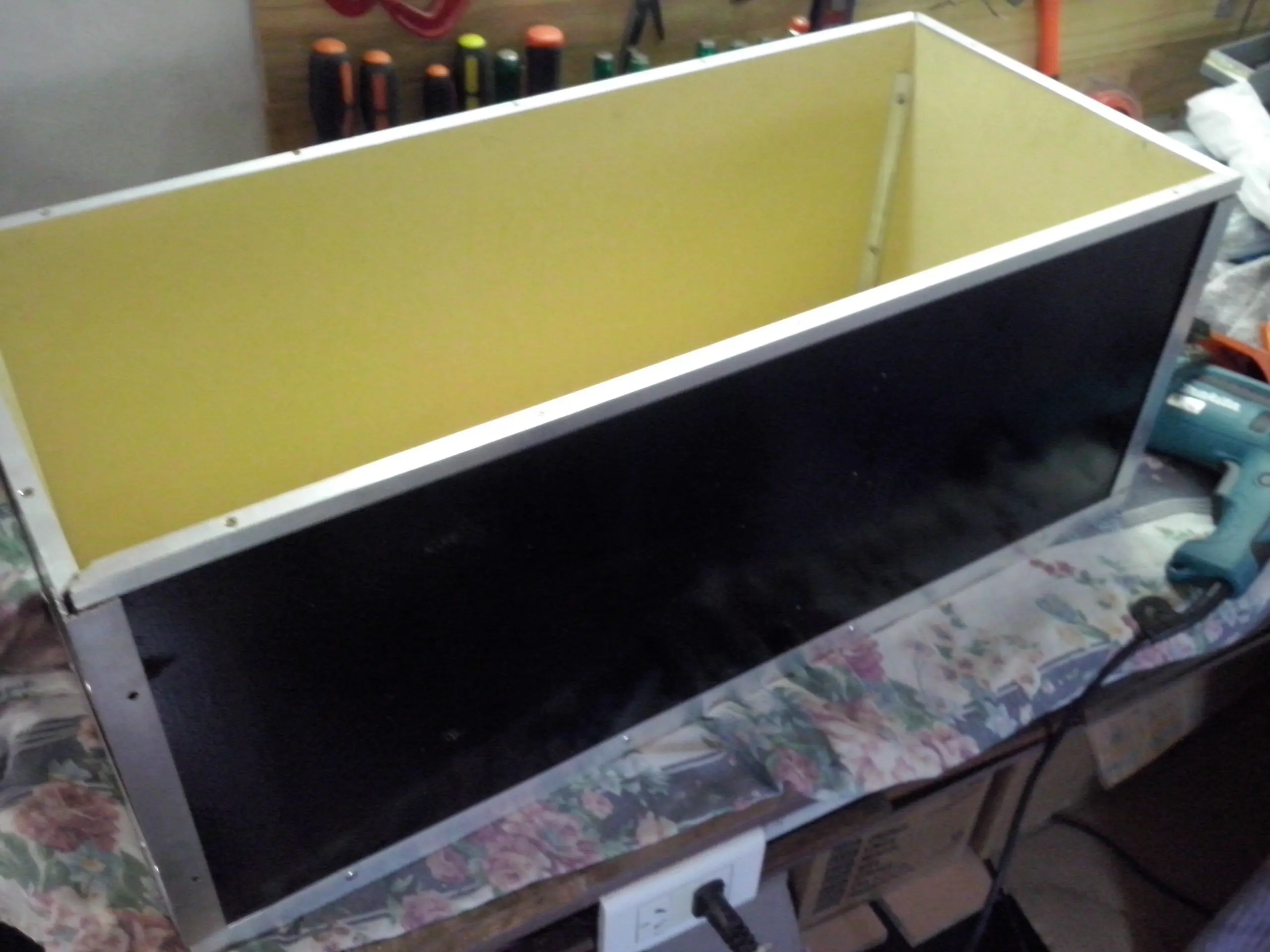

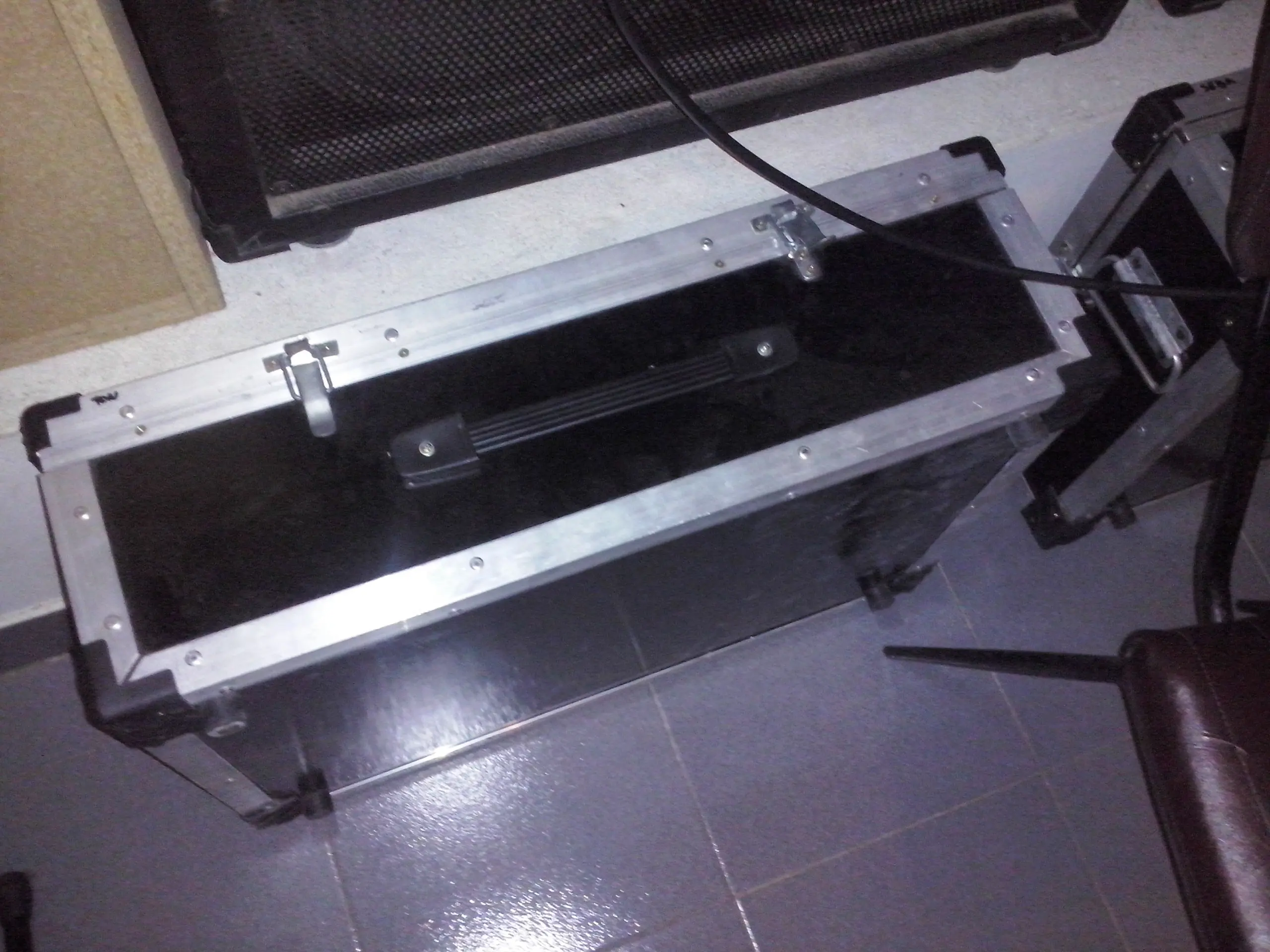

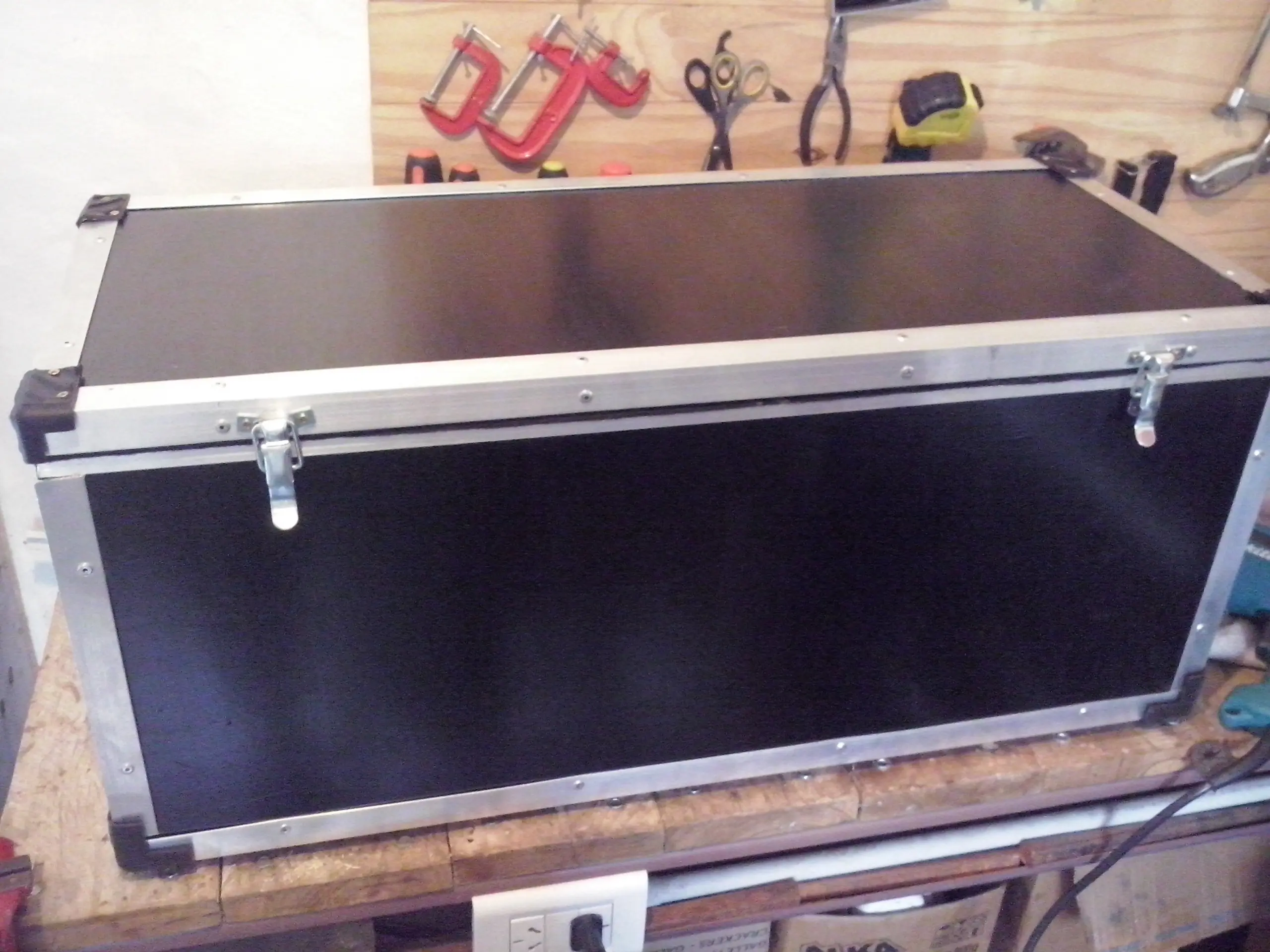

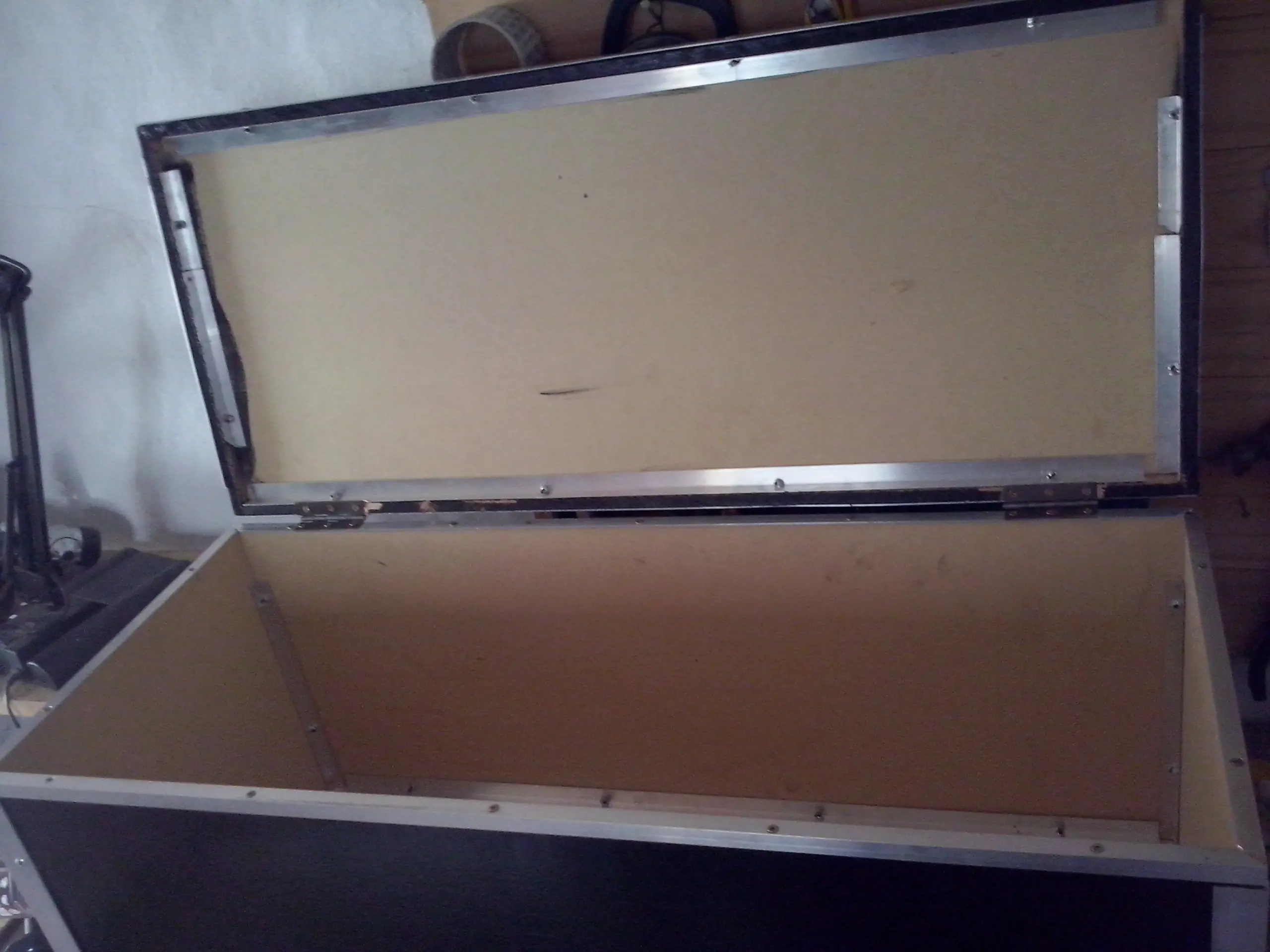

Perfiles en todas las caras del anvil..
..y remaches en ambas caras del perfil
Accesorios y herrajes

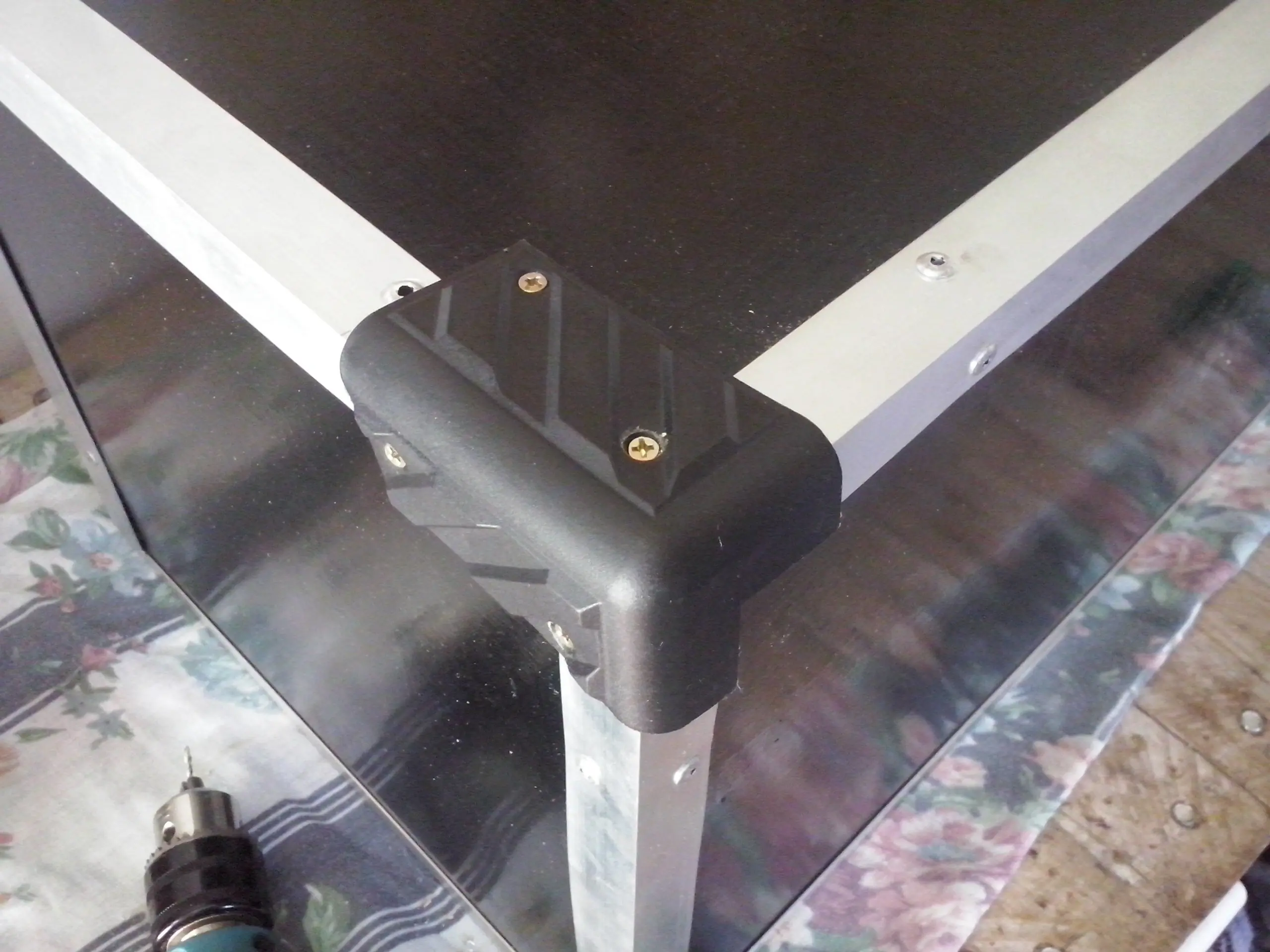

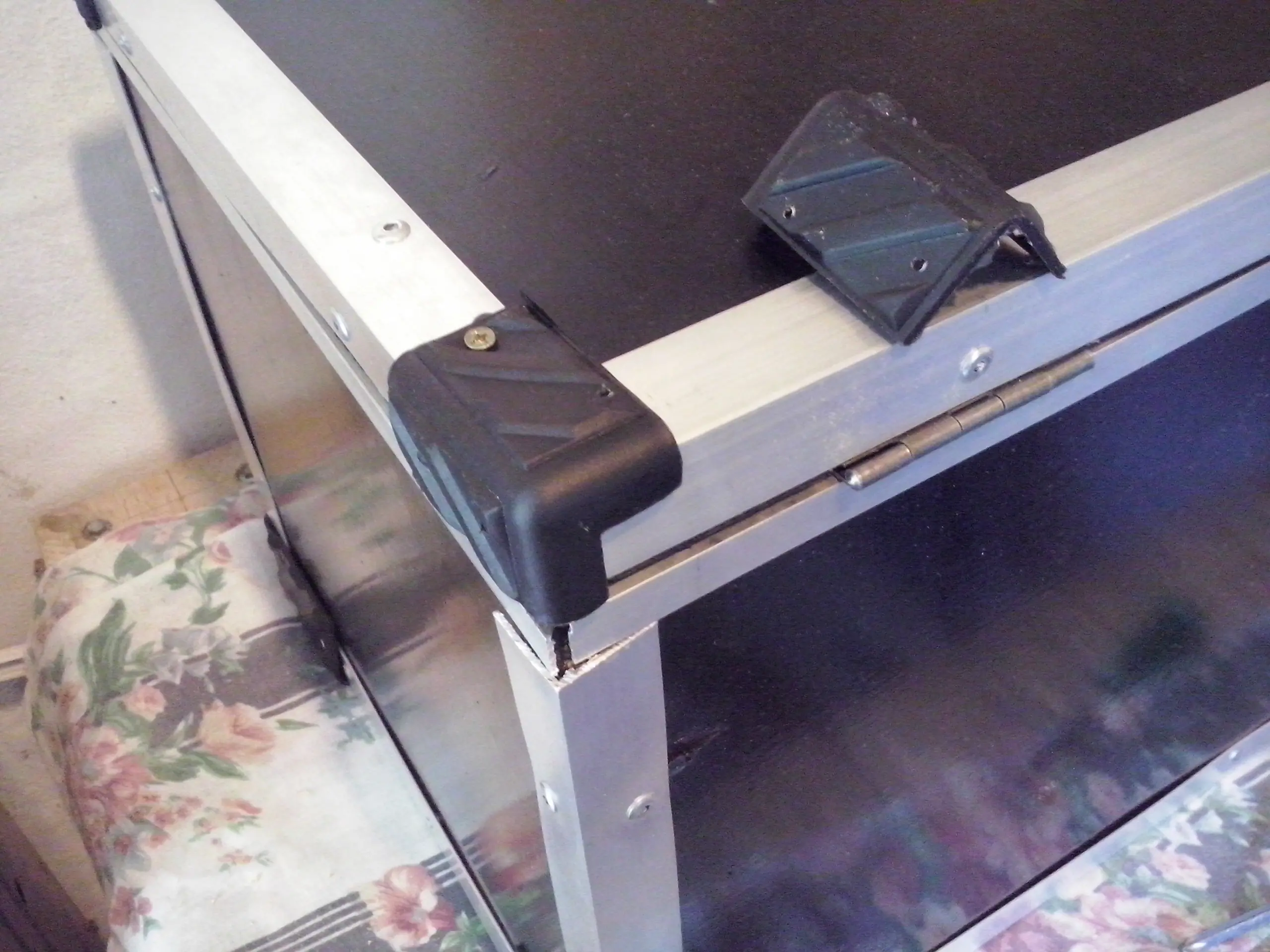

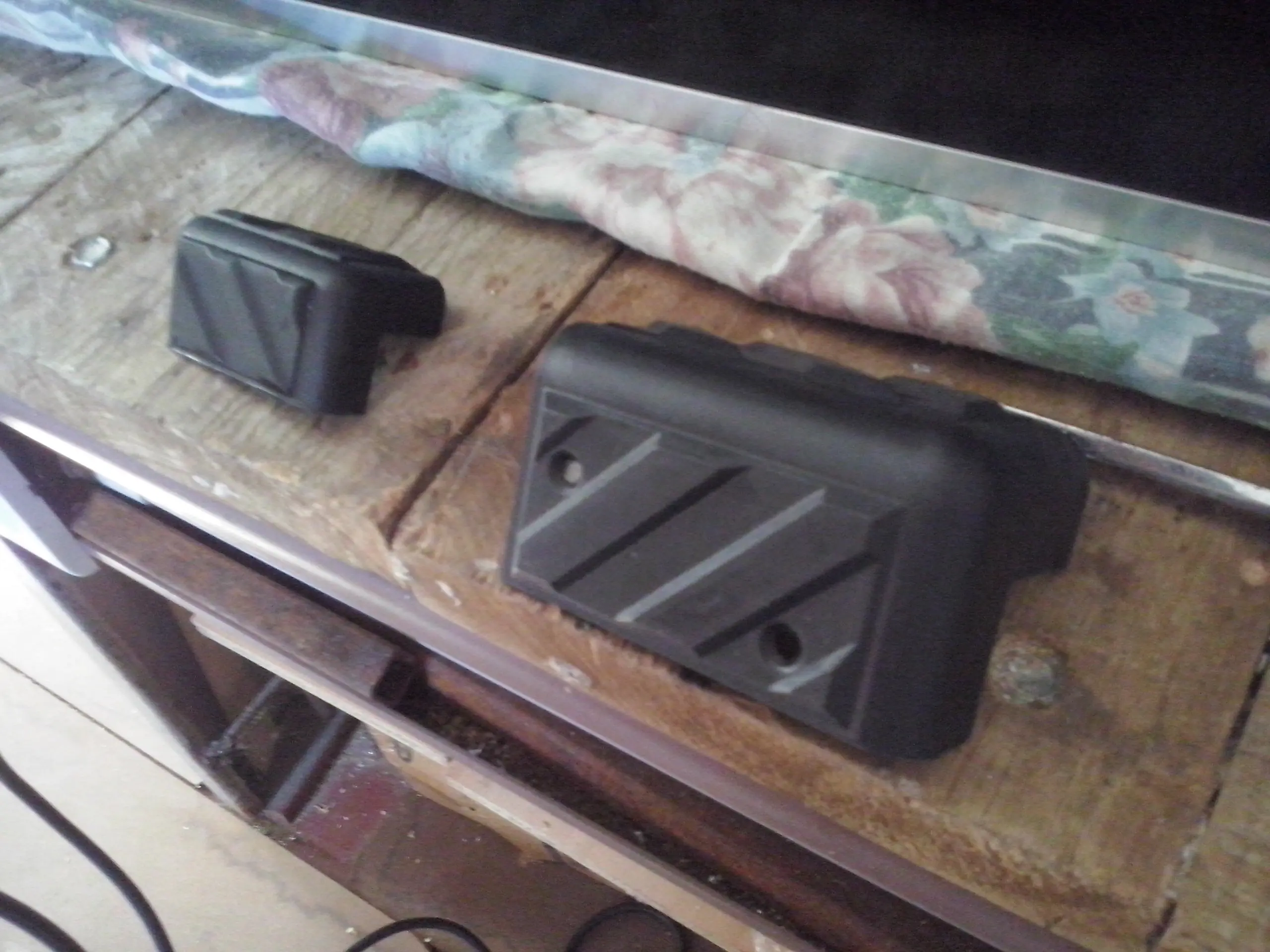

Esquineros, indispensables para no lastimarte ni lastimar a nadie, los bordes de los perfiles son muy filosos
Use 4 grandes para abajo y 4 chicos para la tapa

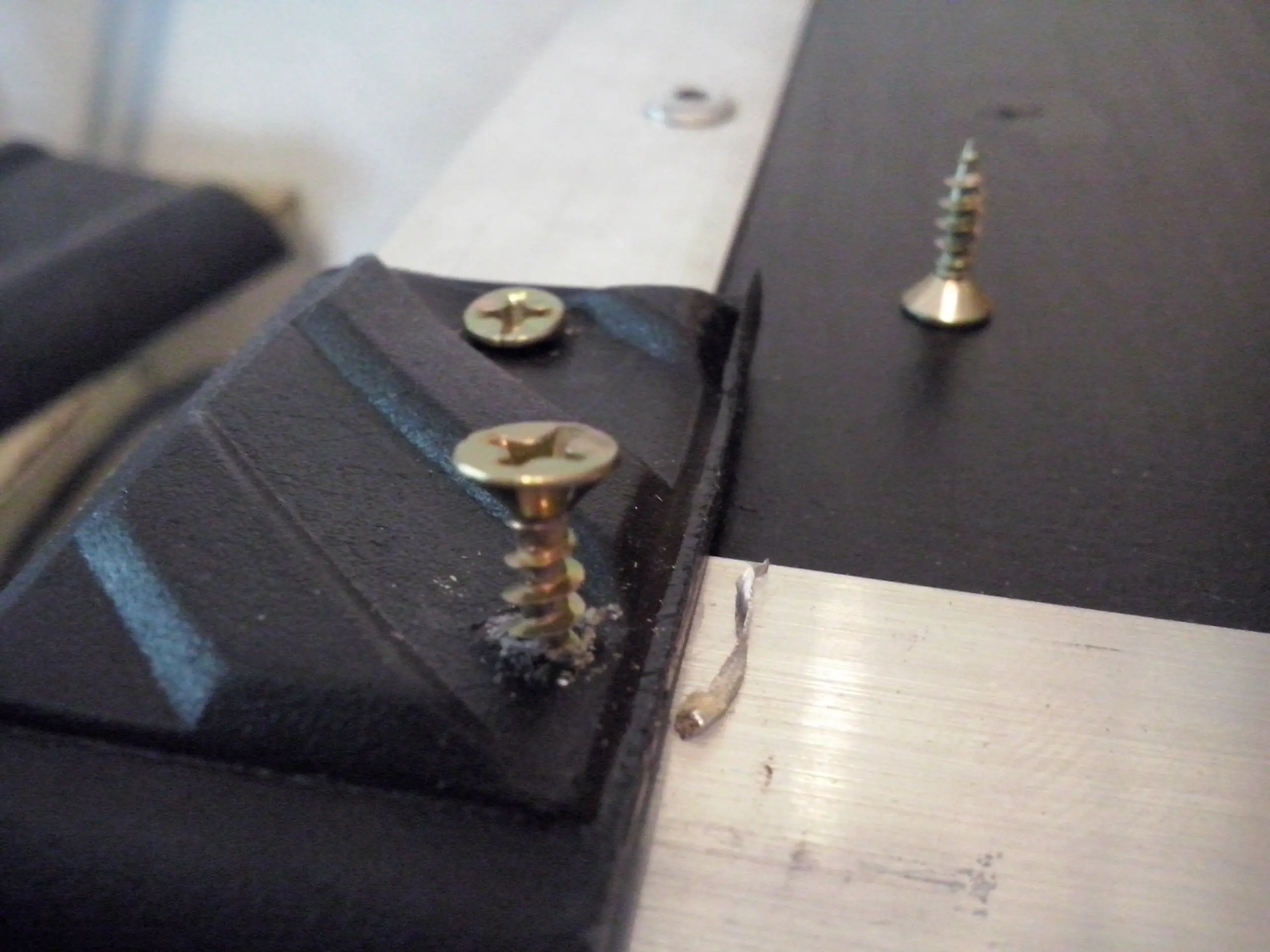

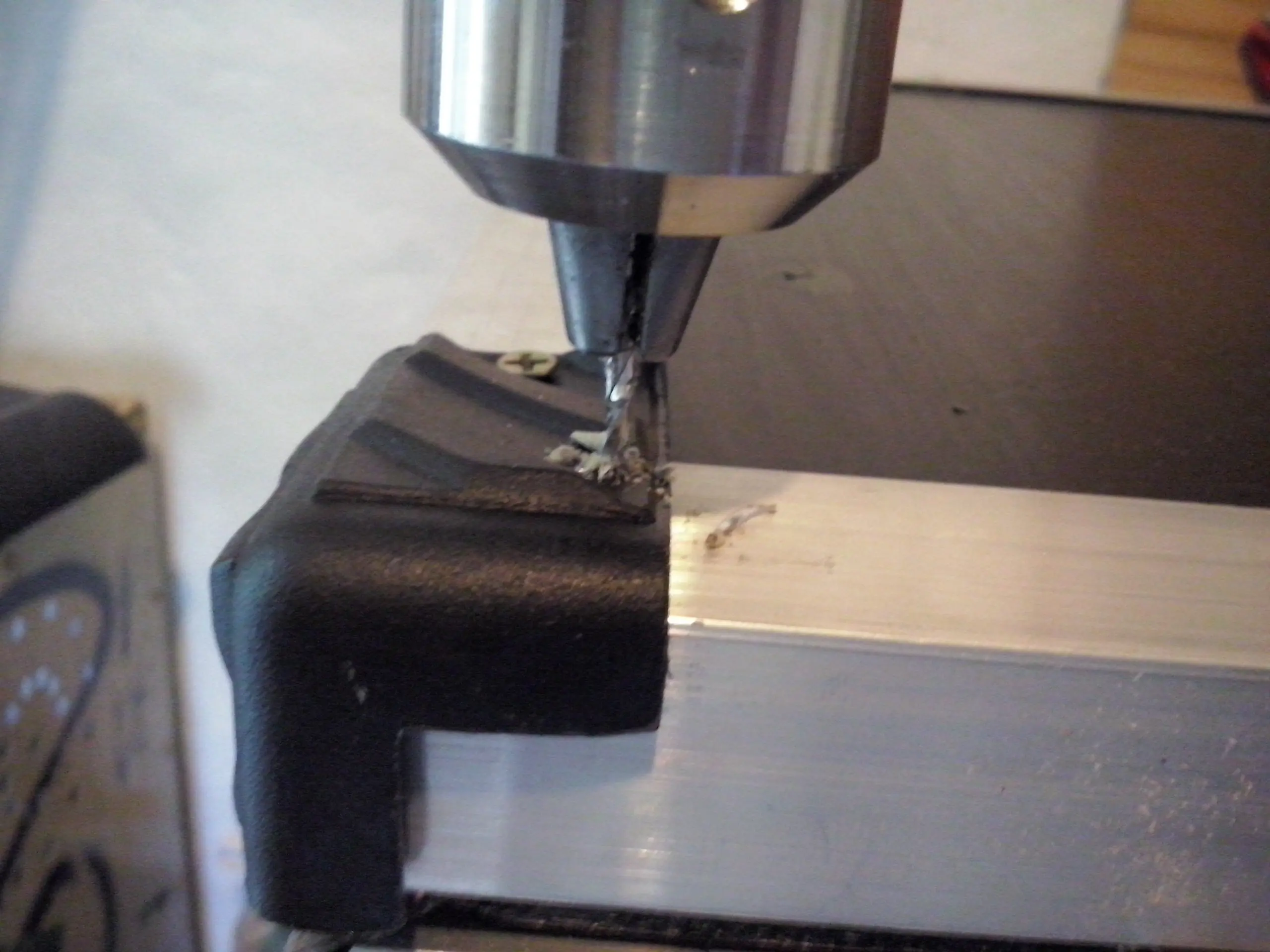

Nuevamente nos ayudamos con la mecha de 2 mm para alojar y fijar con tornillitos cabeza fresada de 1 cm

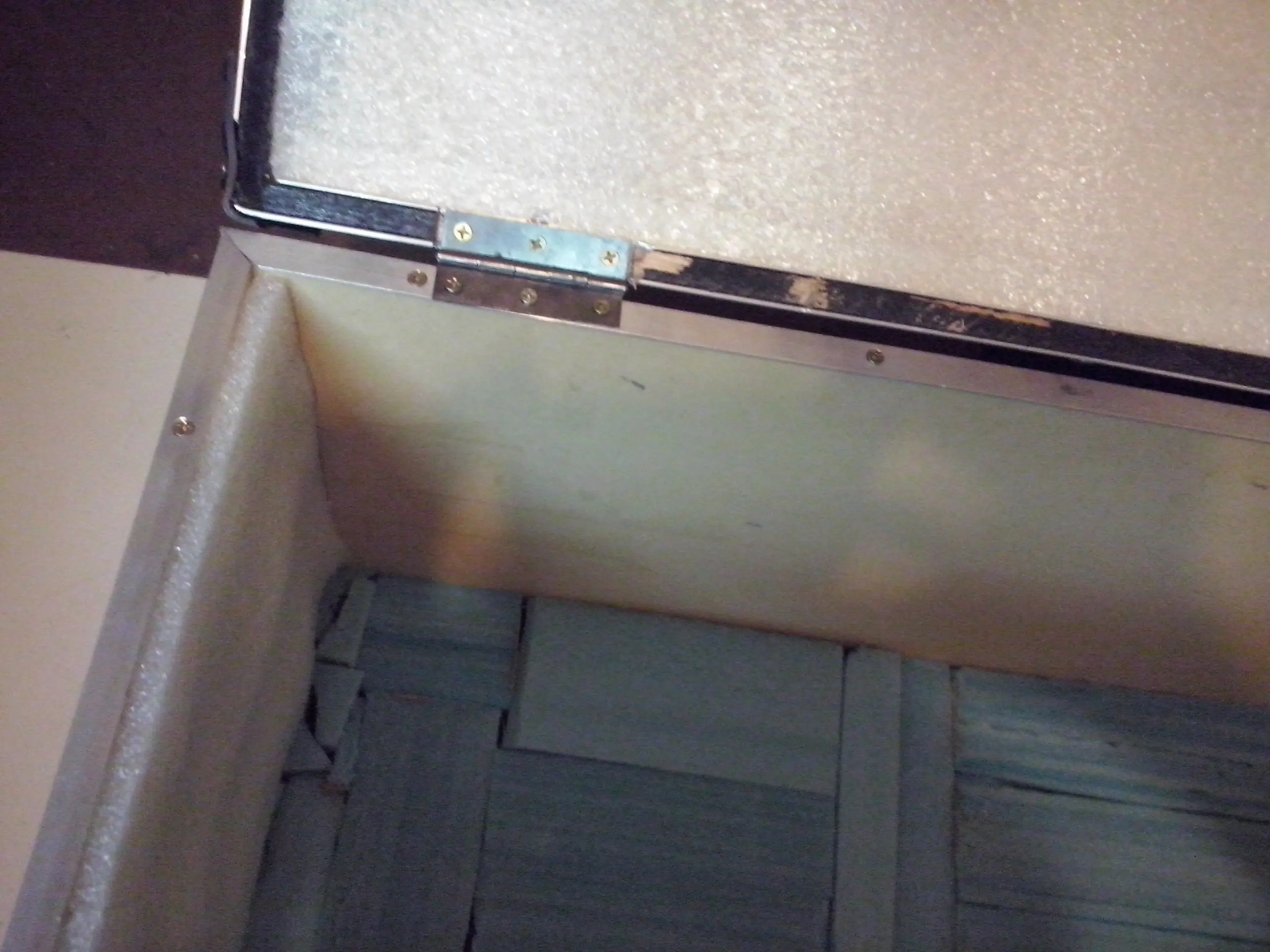

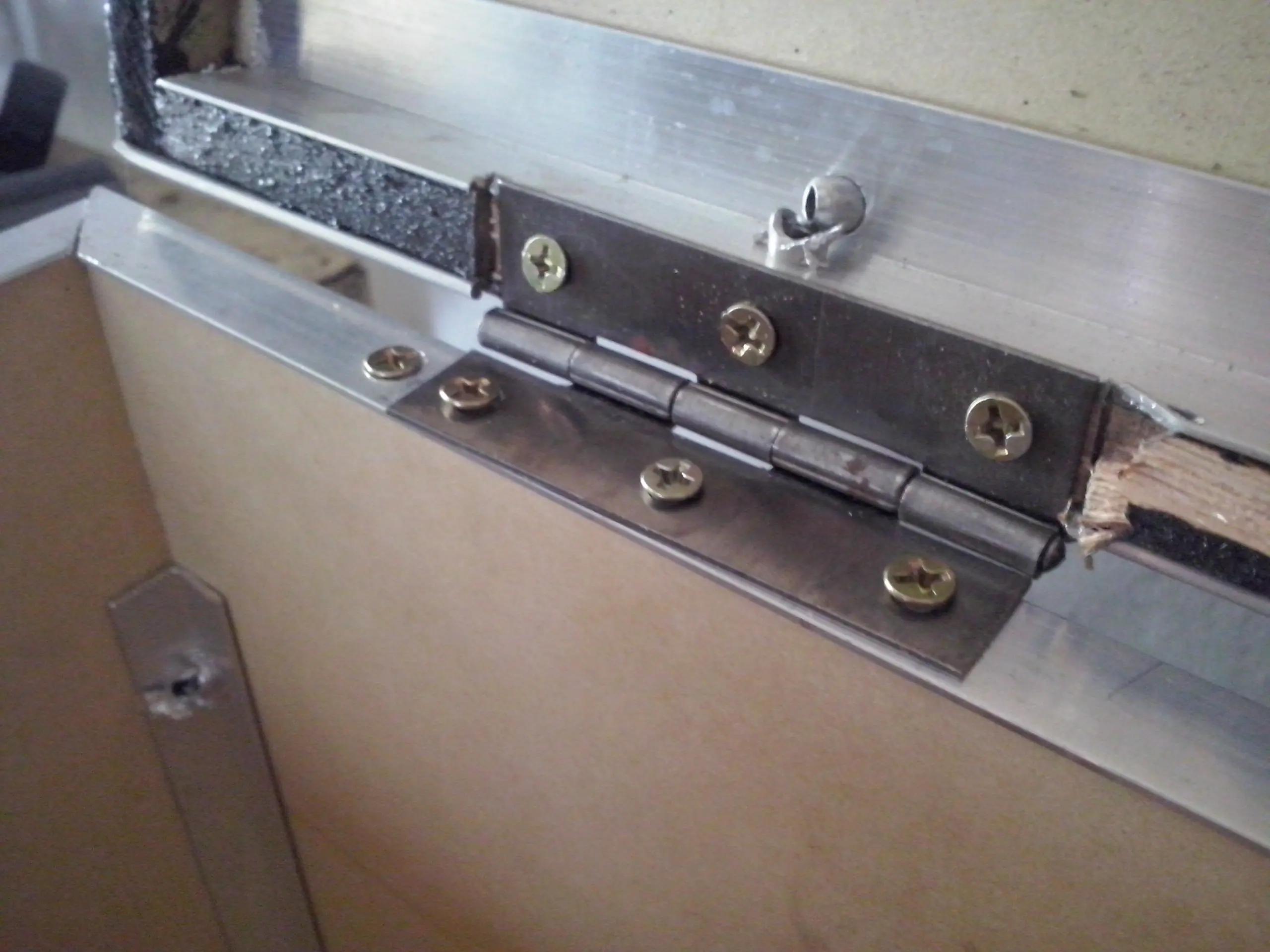

Bisagras, use 2, o podes ponerle 3 si queres..

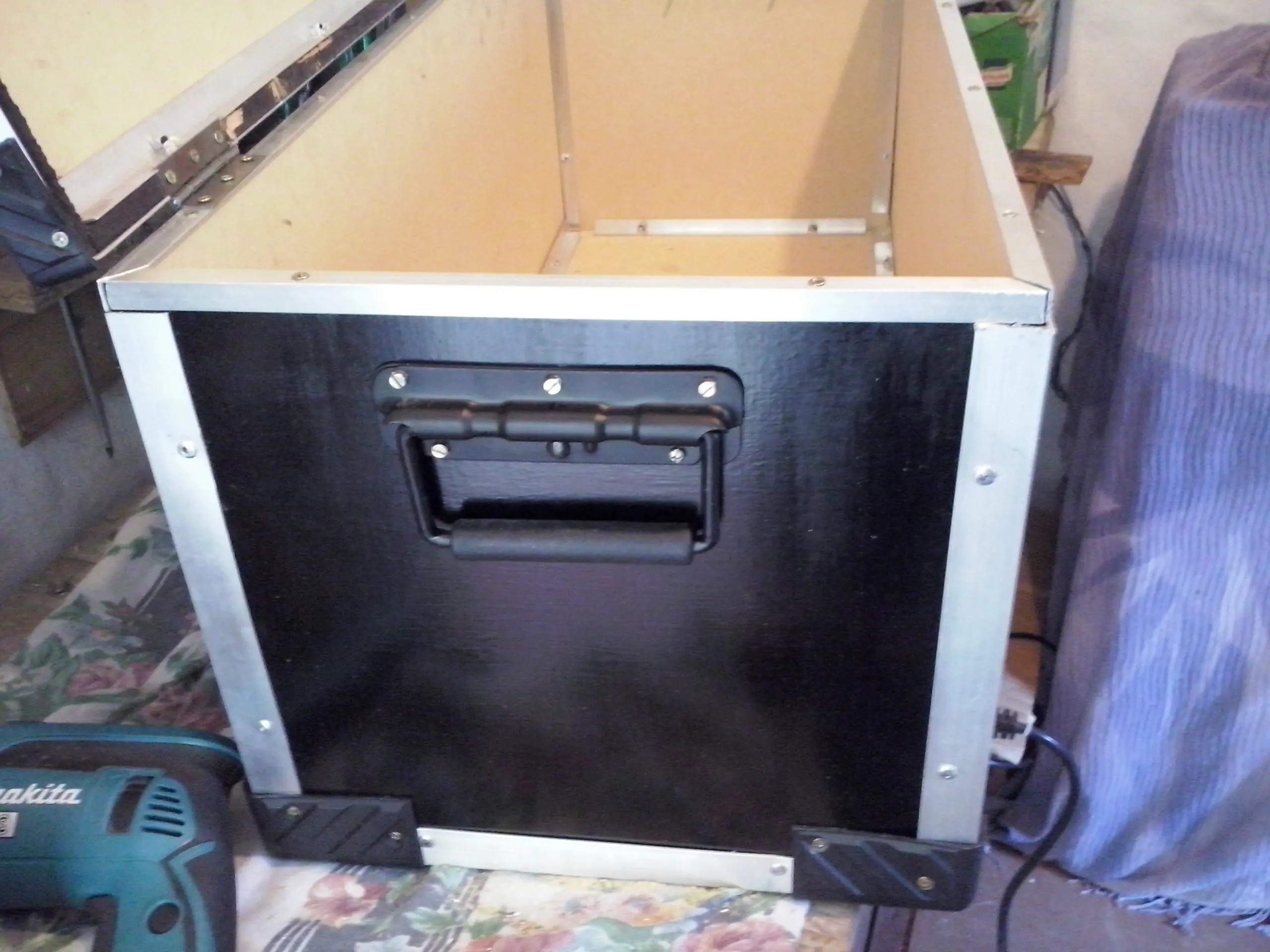

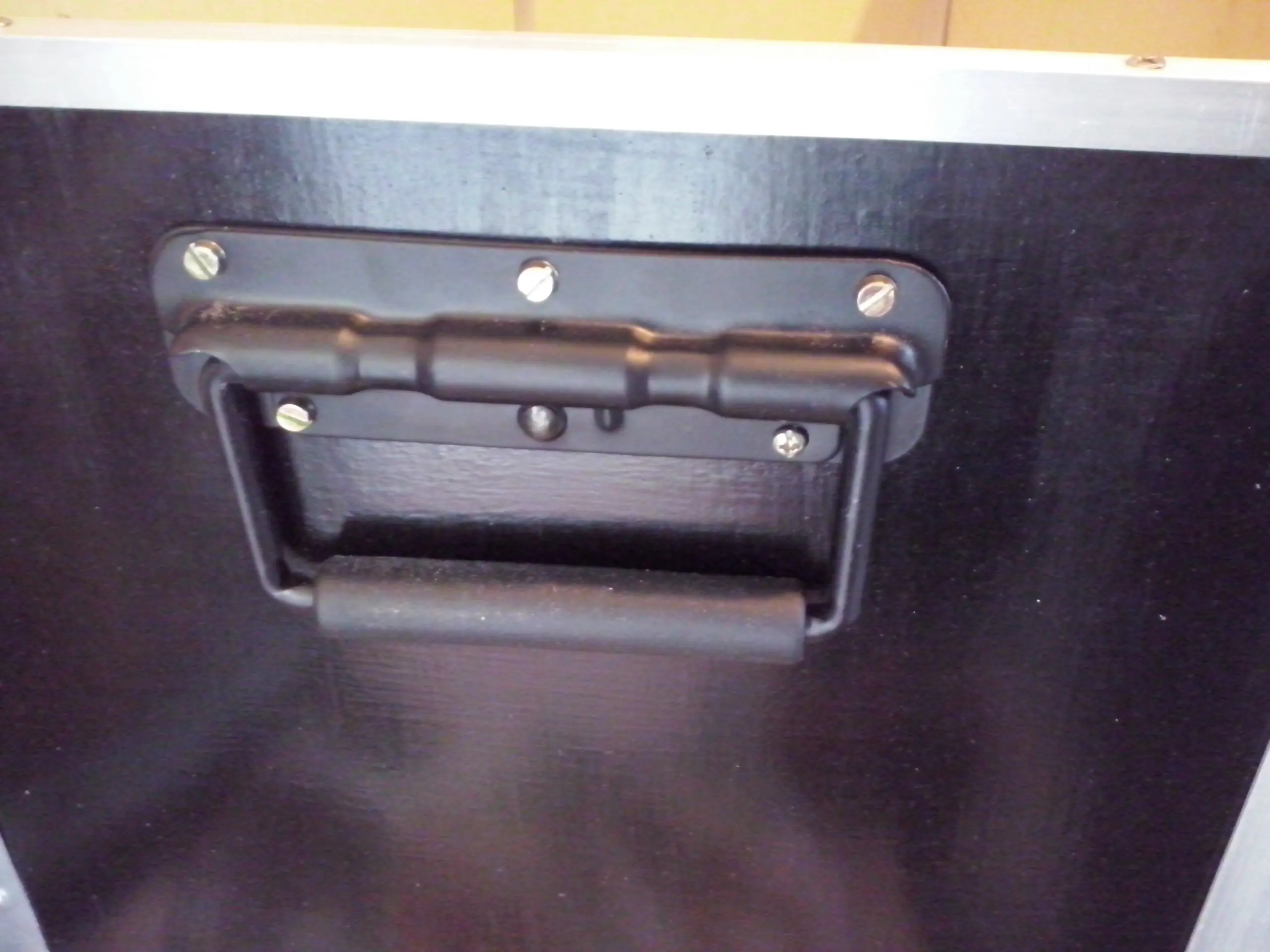

Manijas
Yo compre económicas nomas, andan muy bien y son comodas.

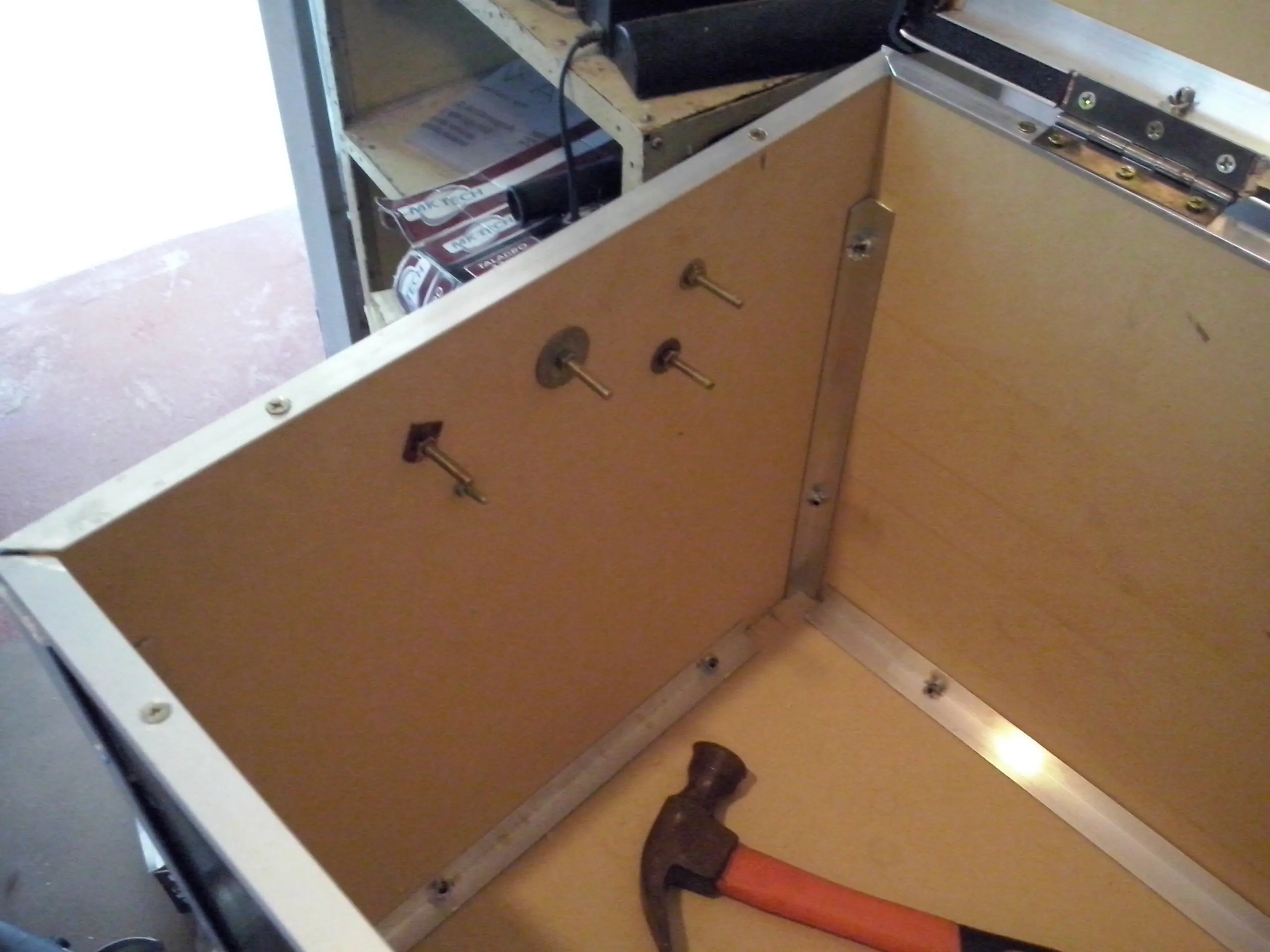

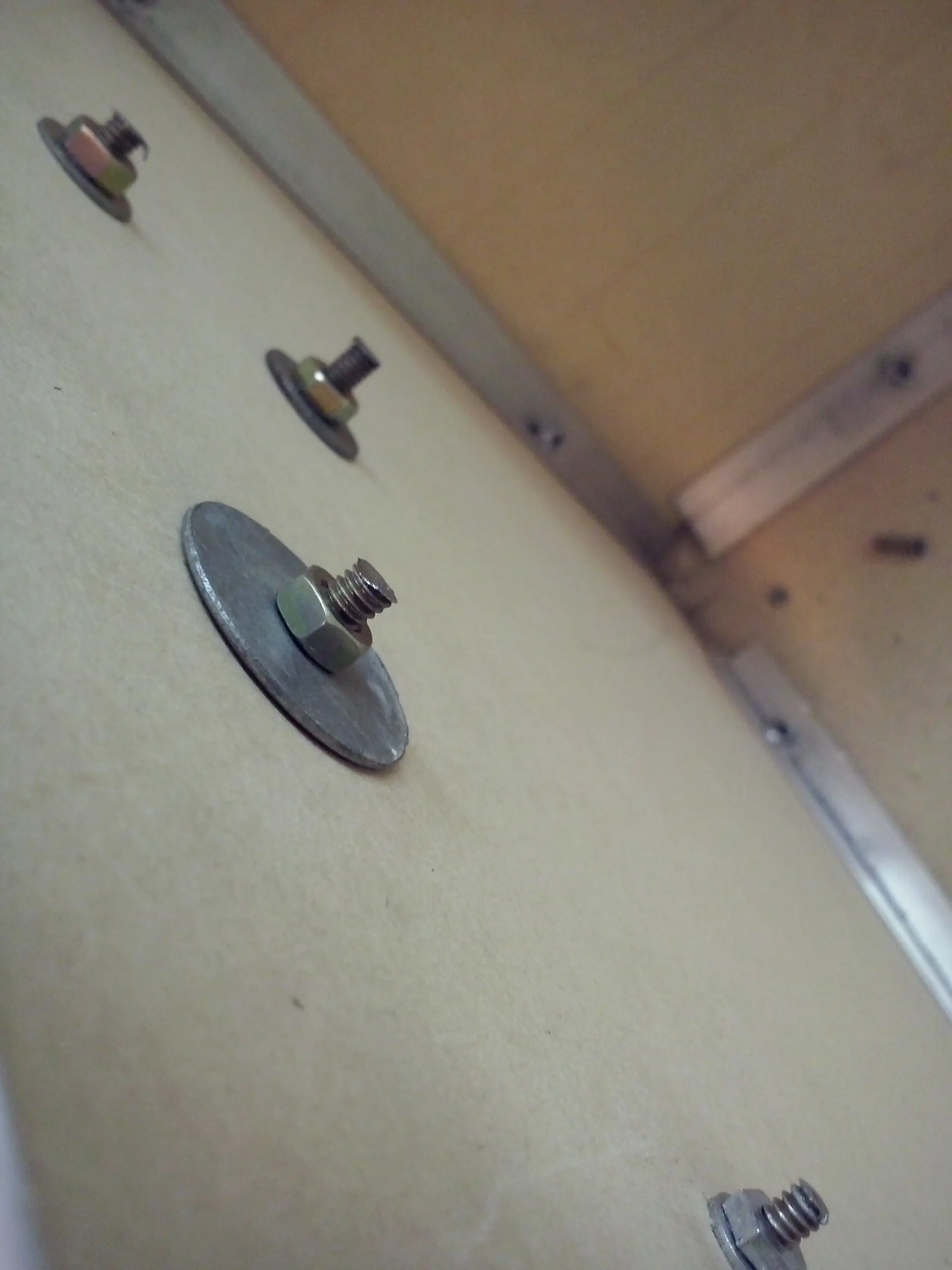

Las puse con bulones, o los famosos y mal llamados "tornillos con tuerca"
y con su respectiva arandela del lado de adentro, ni hablar. Bien apretadas las tuercas!!!

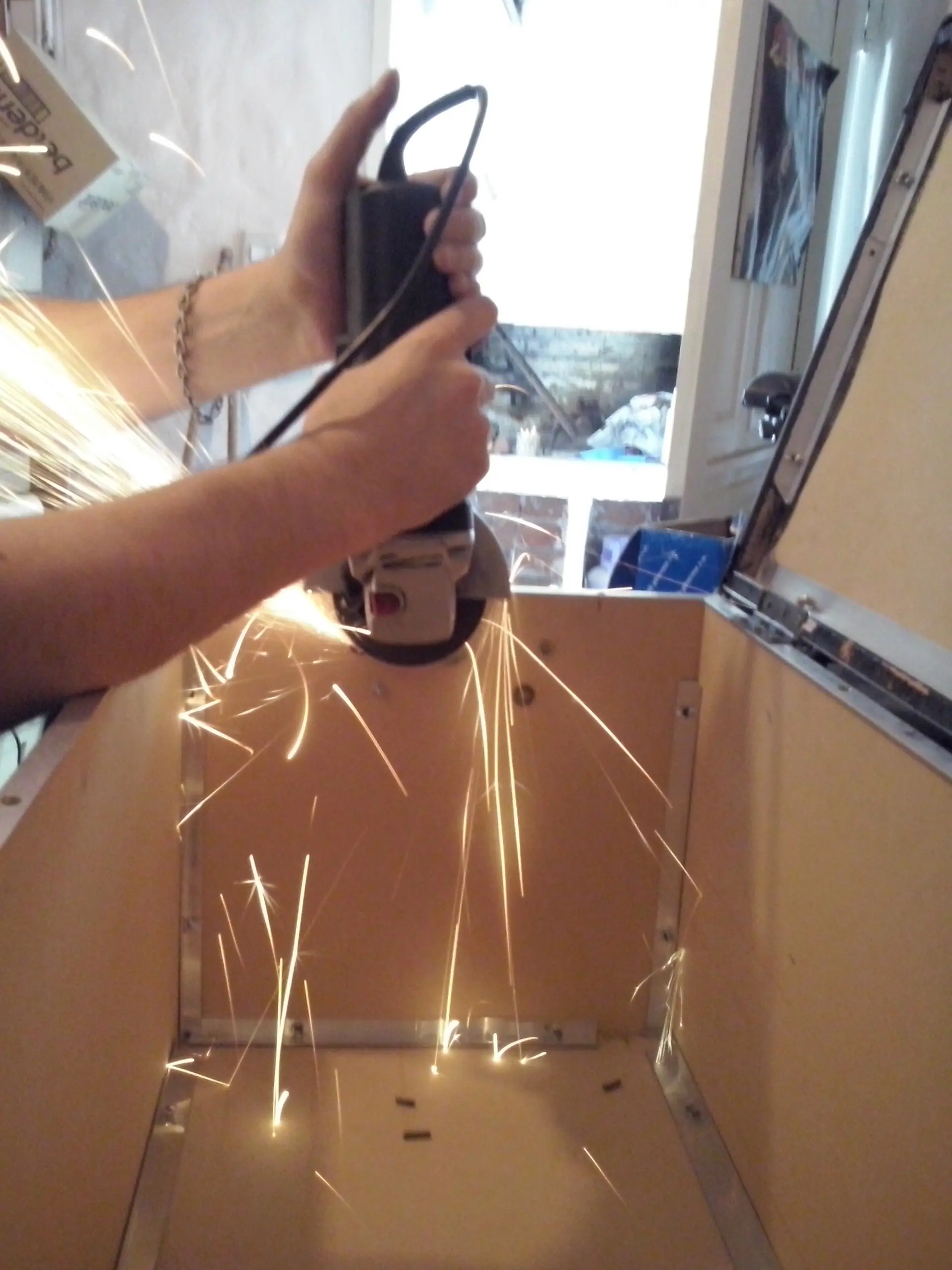

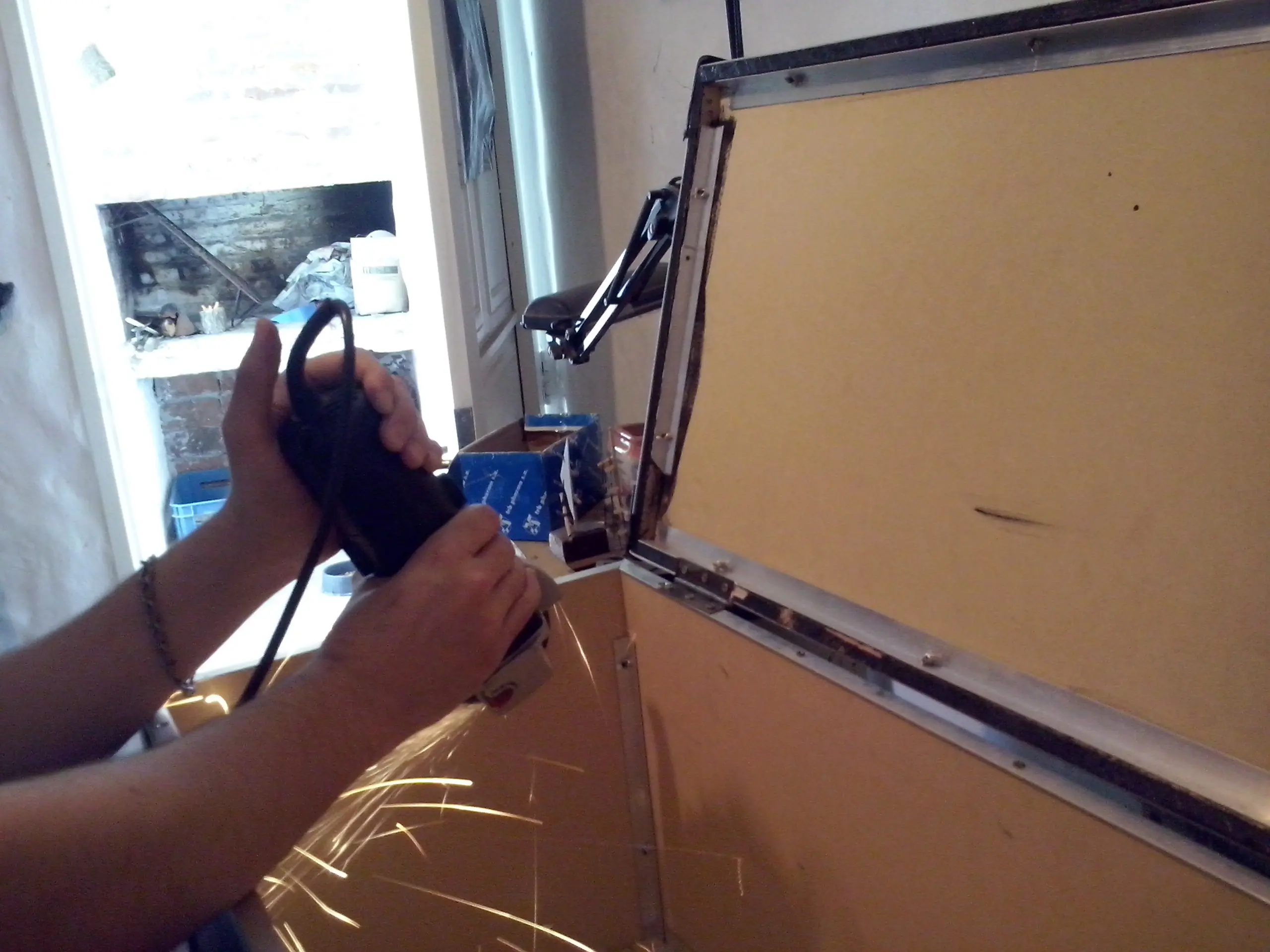

Corto un poco los bulones con la amoladora angular (mucho cuidado con esta herramienta, en serio)
Me tire todas las chispas en la cara. "mistel chispa" :p
Nota: usar antiparras para proteger los ojitos.

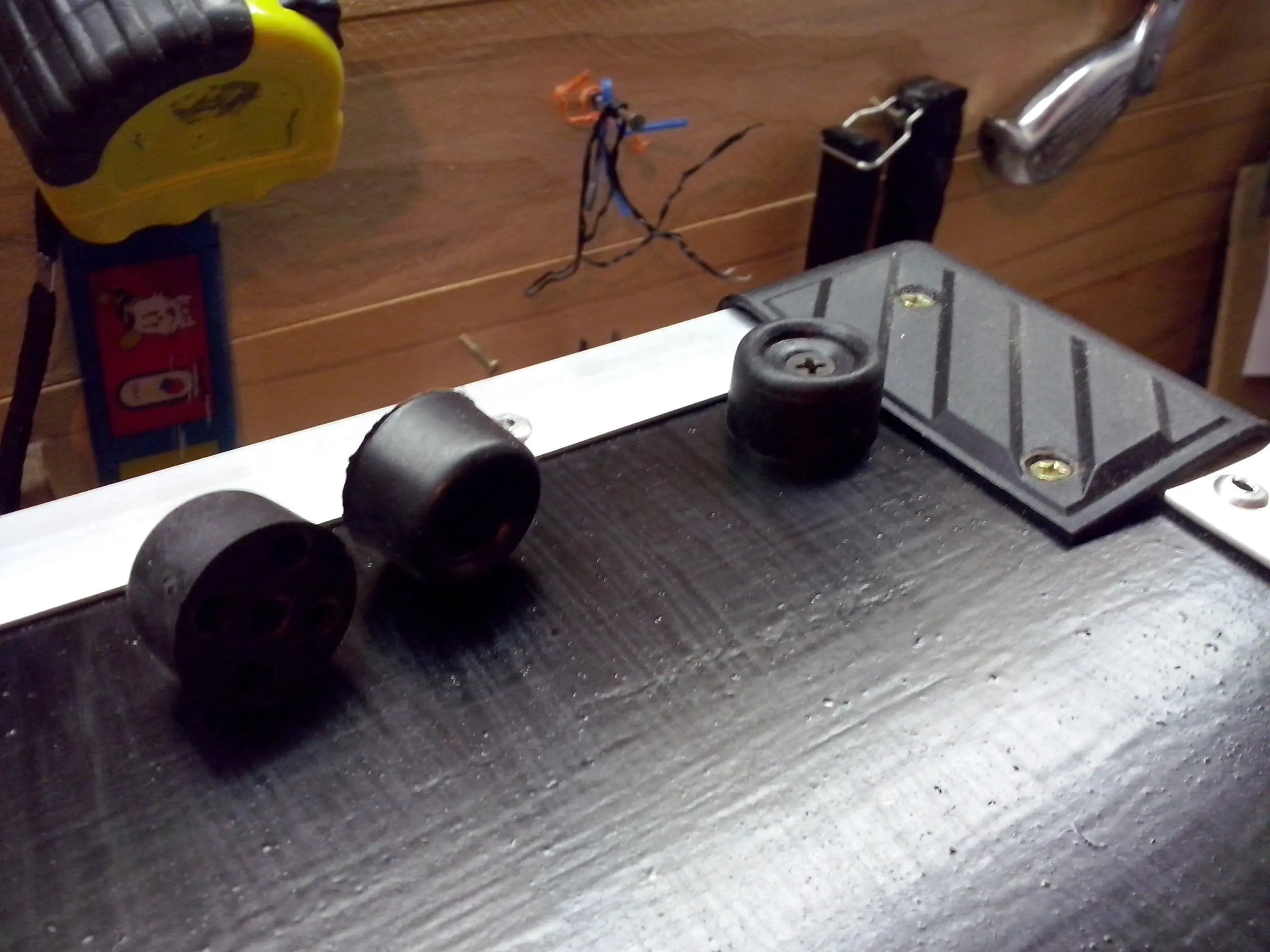

Topecitos de goma para las patas

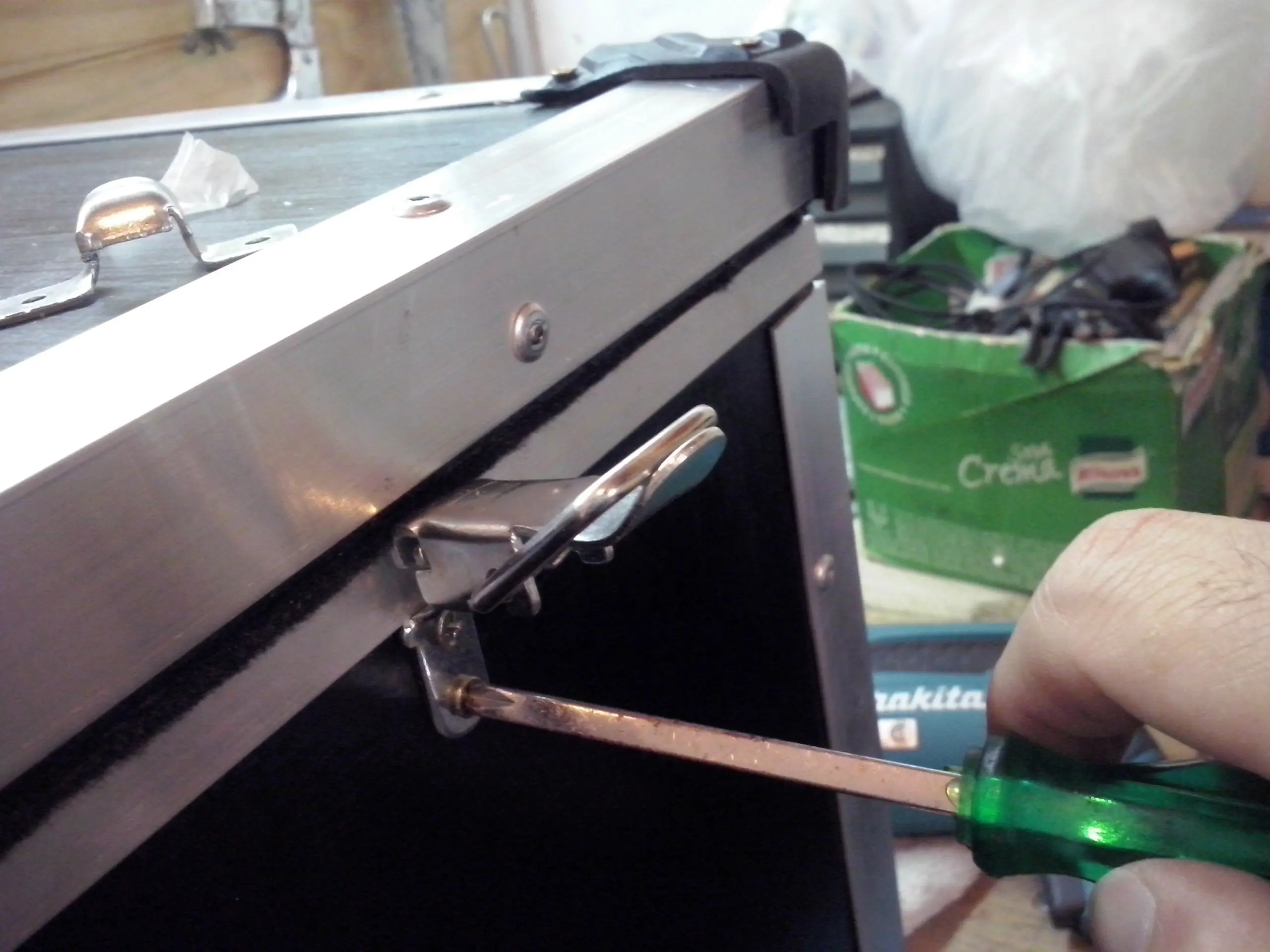

Travitas, cerrojos, "cosos para cerrar" o como se llamen.
Adentro

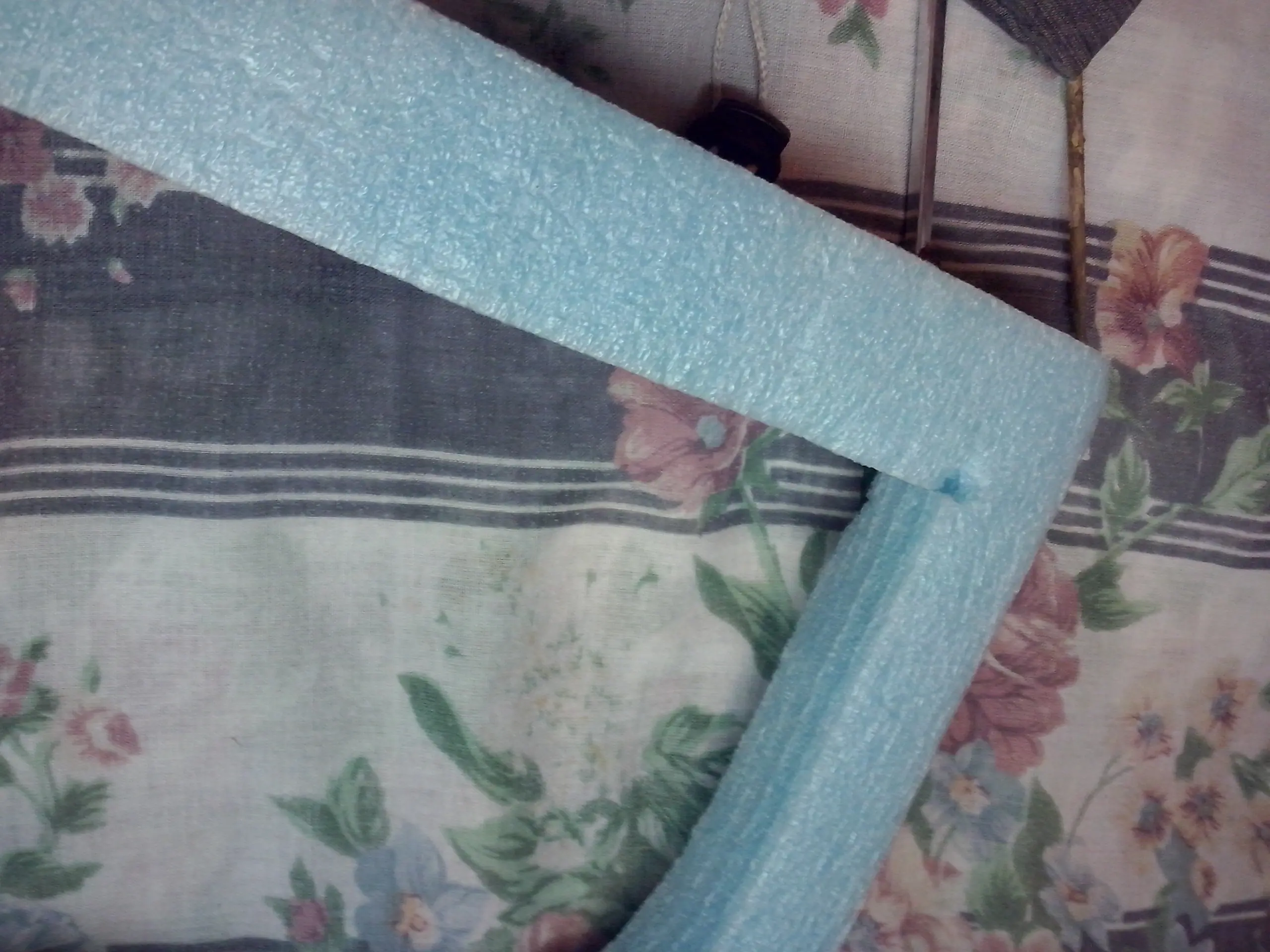

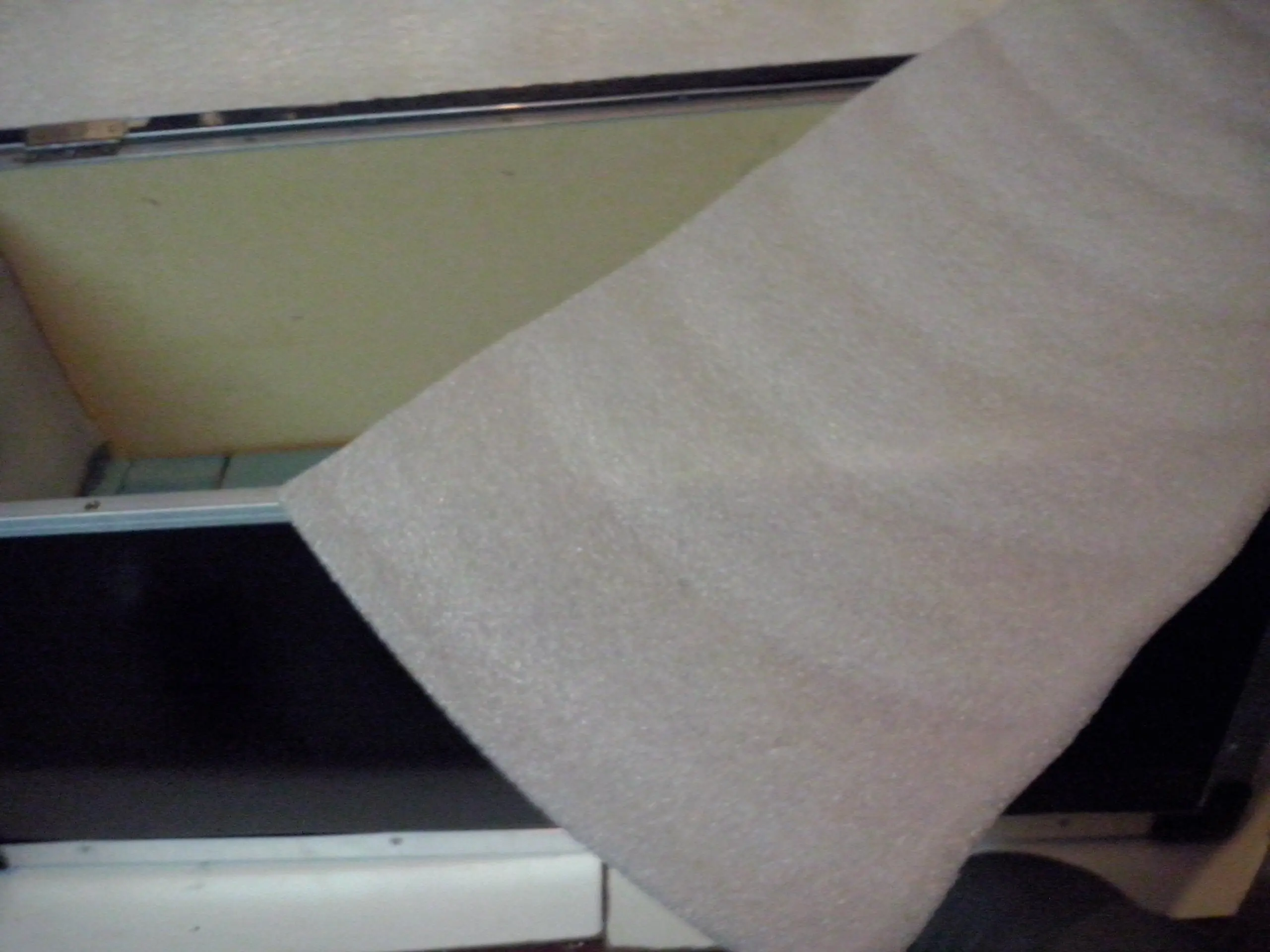

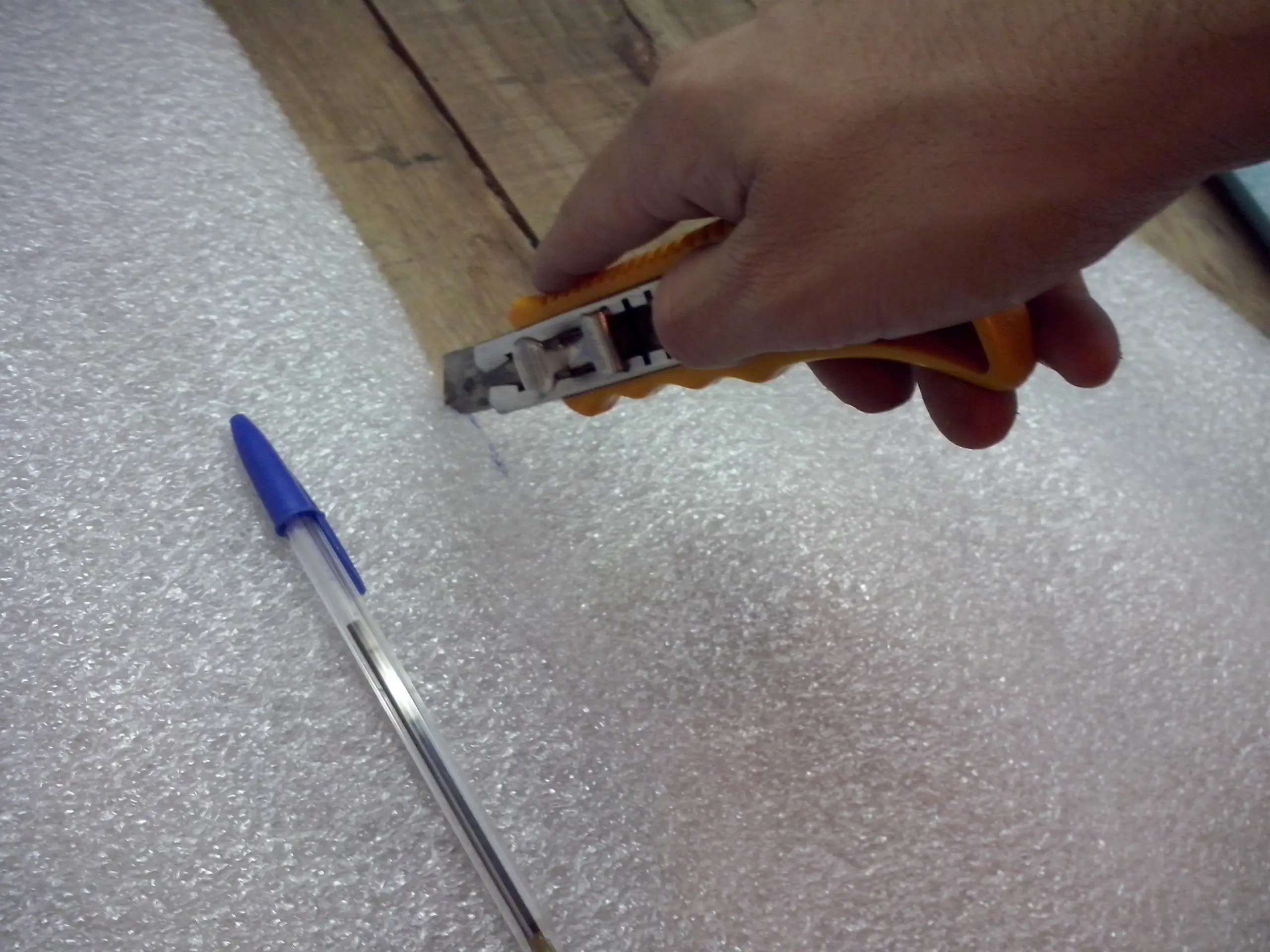

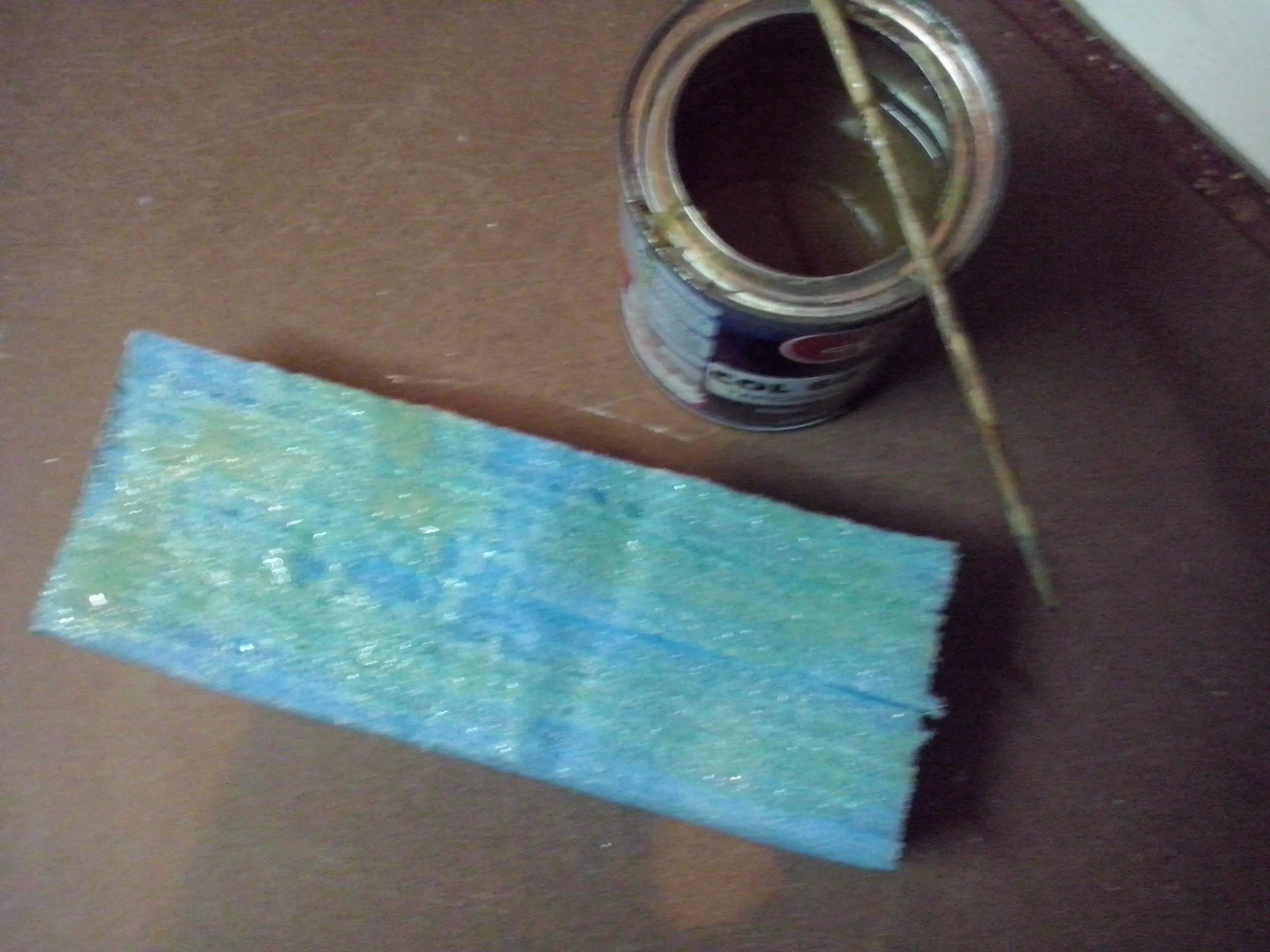

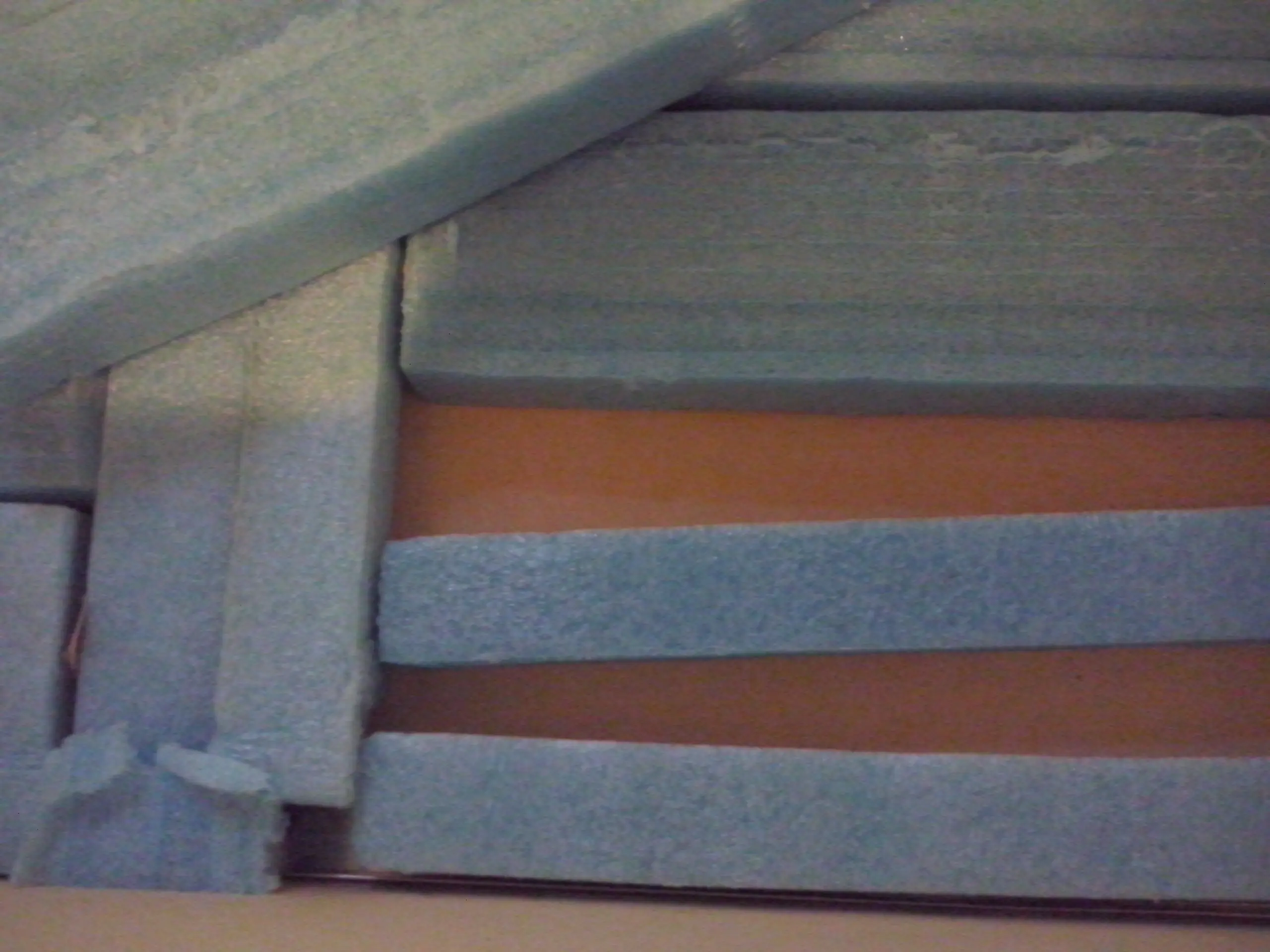

Para amortiguar posibles golpes usé espuma de polietileno que es de muy alta densidad.
La goma espuma o poliester (clásico colchón) no creo que sirva para este caso ya que no es de tan alta densidad.
los recicle del embalaje de un aire acondicionado, para el piso use 3 cm de este material
Pegamos con cemento de contacto (abrir puertas y ventanas que marea, pega el pegamento, pega :p)
Compre unos metros que vienen por 1 cm de espesor.
y para las paredes y tapa use de 1 para unas y 2 cm para otras.

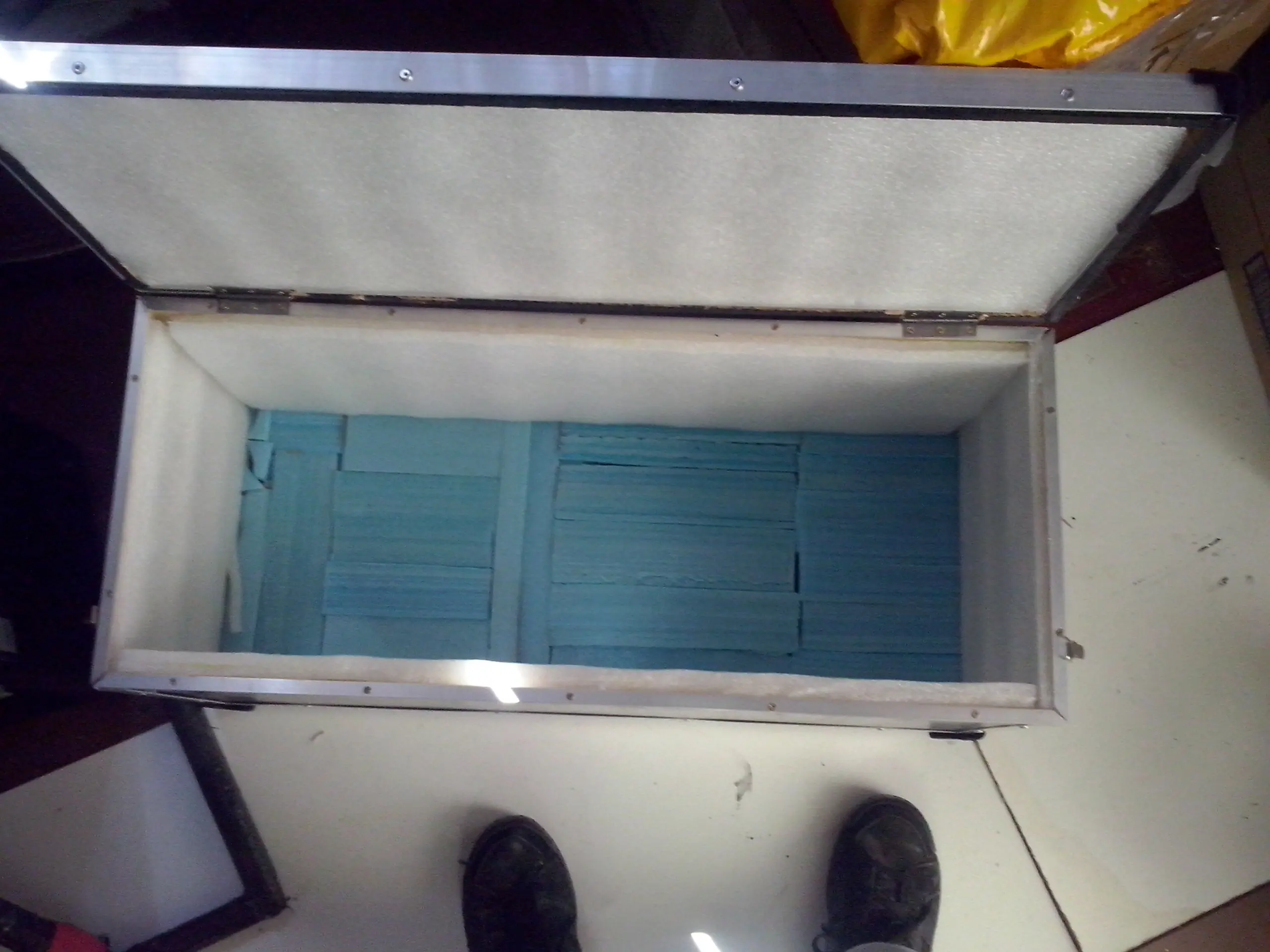

Así queda por dentro al espuma de polietileno.
Tapizar

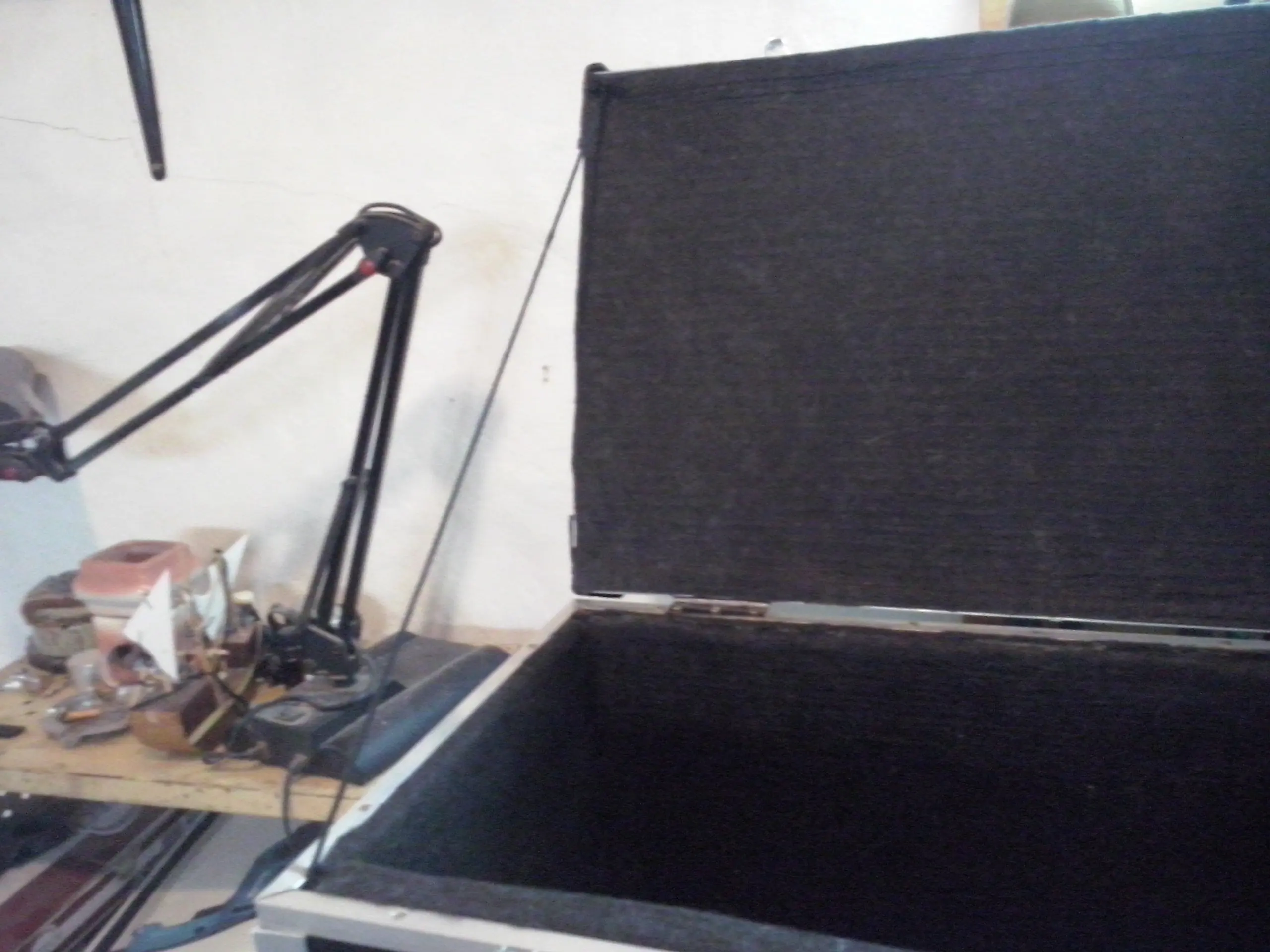

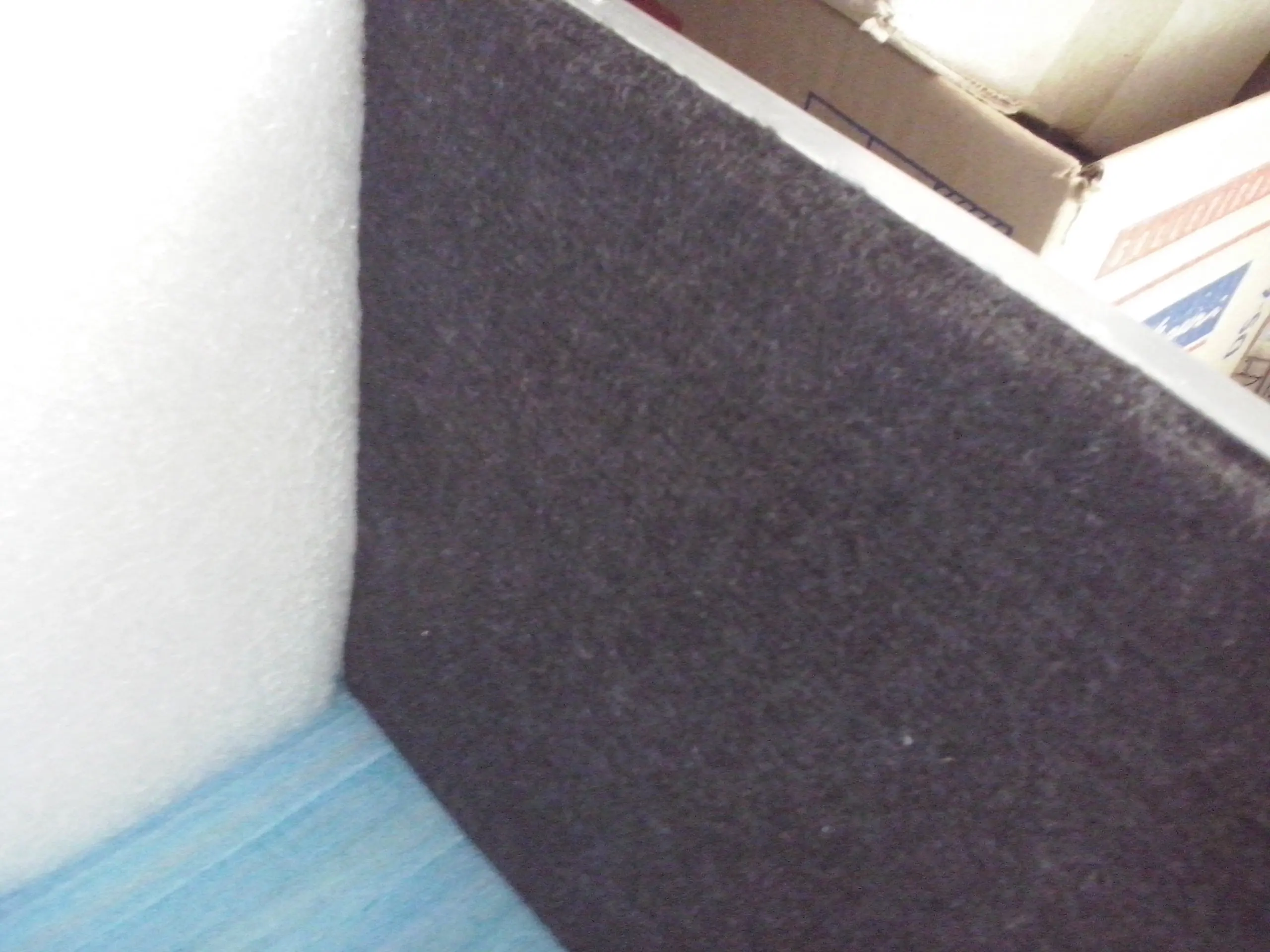

Terminado con la parte de adentro revestir con tapizmel, también puede ser alguna tela linda o algún otro tipo de alfombrita pegado con cemento de contacto.

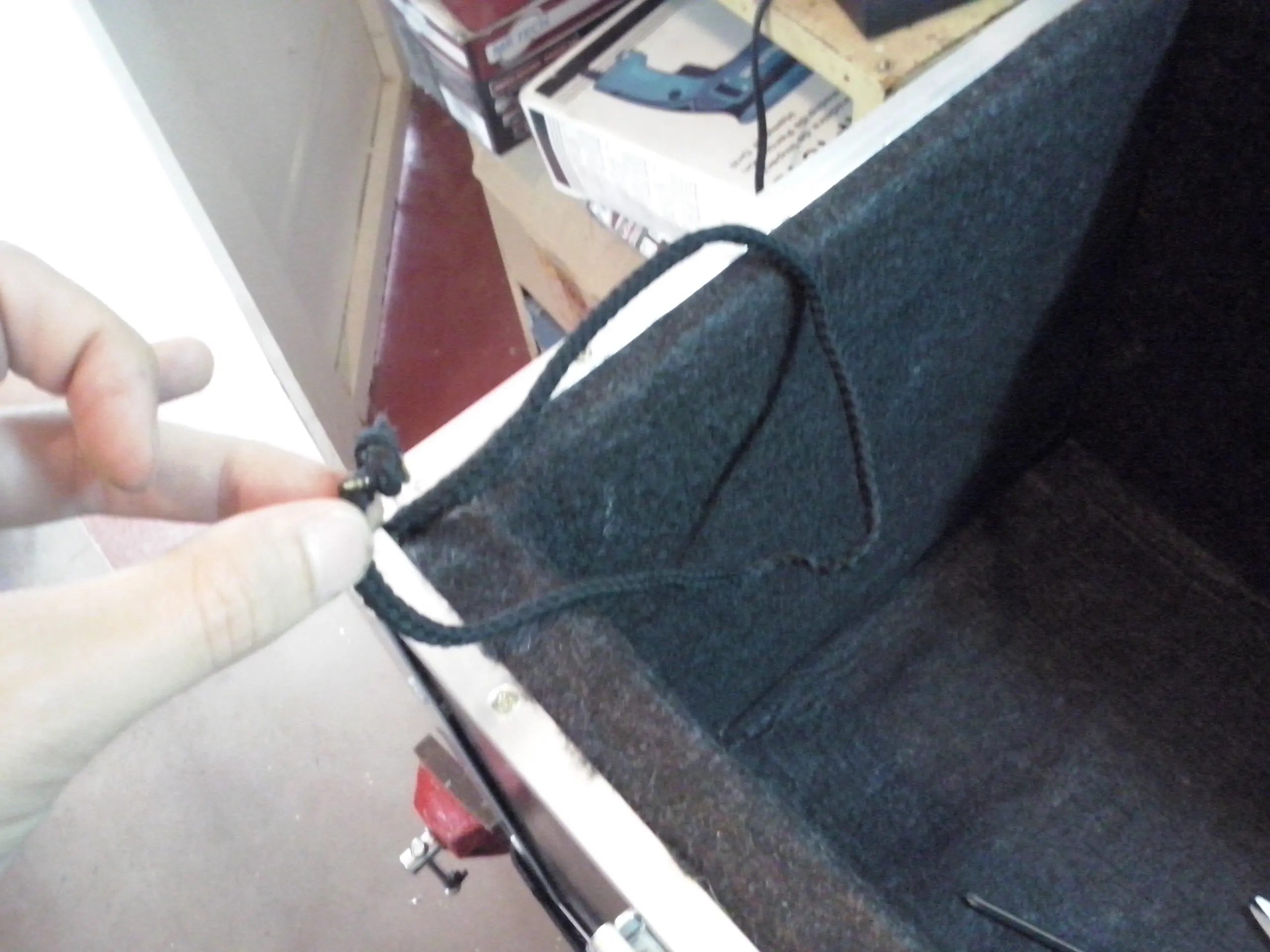

Puse un cordón fijado con tornillos para que haga tope y no caiga la tapa.

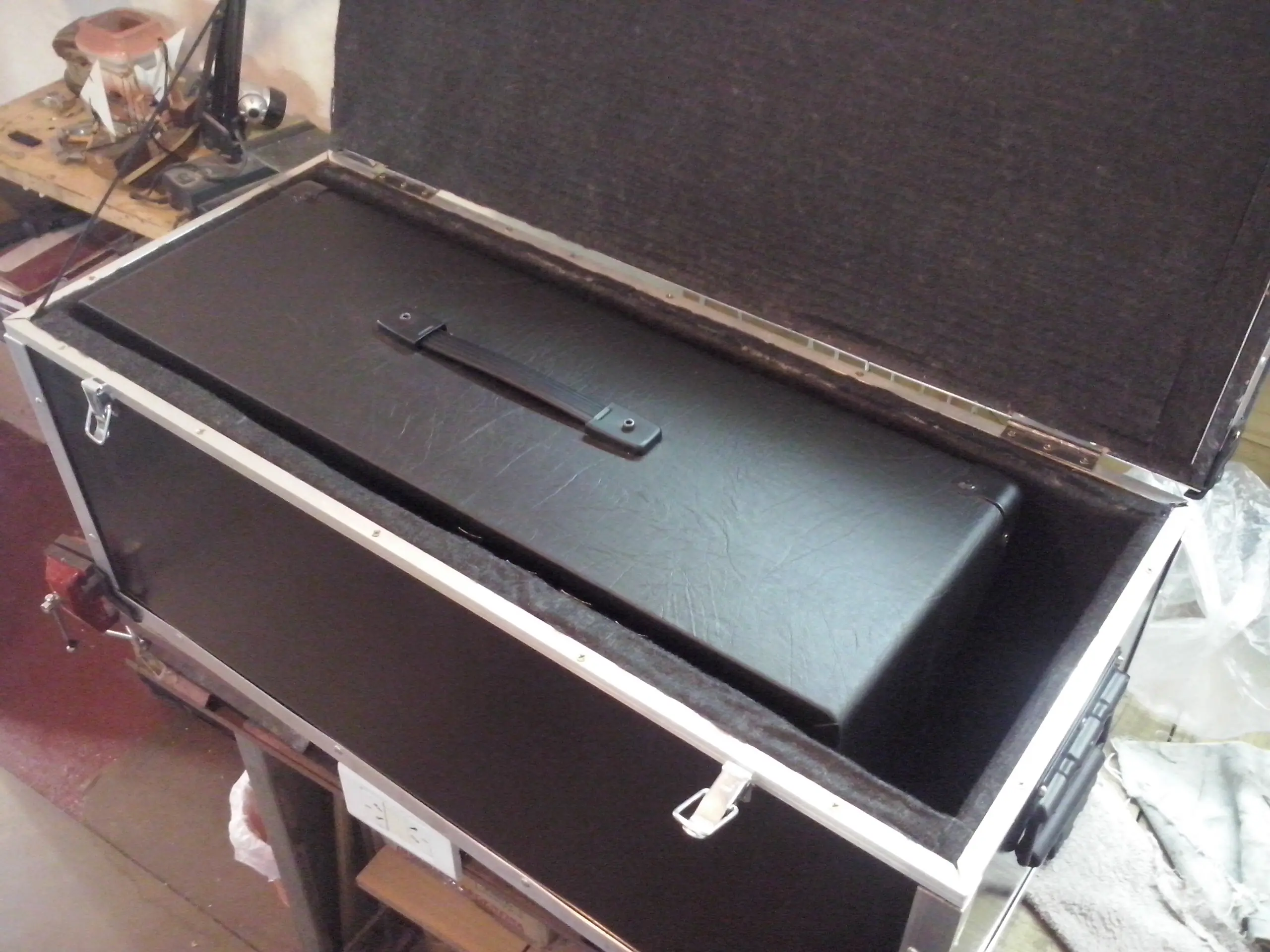

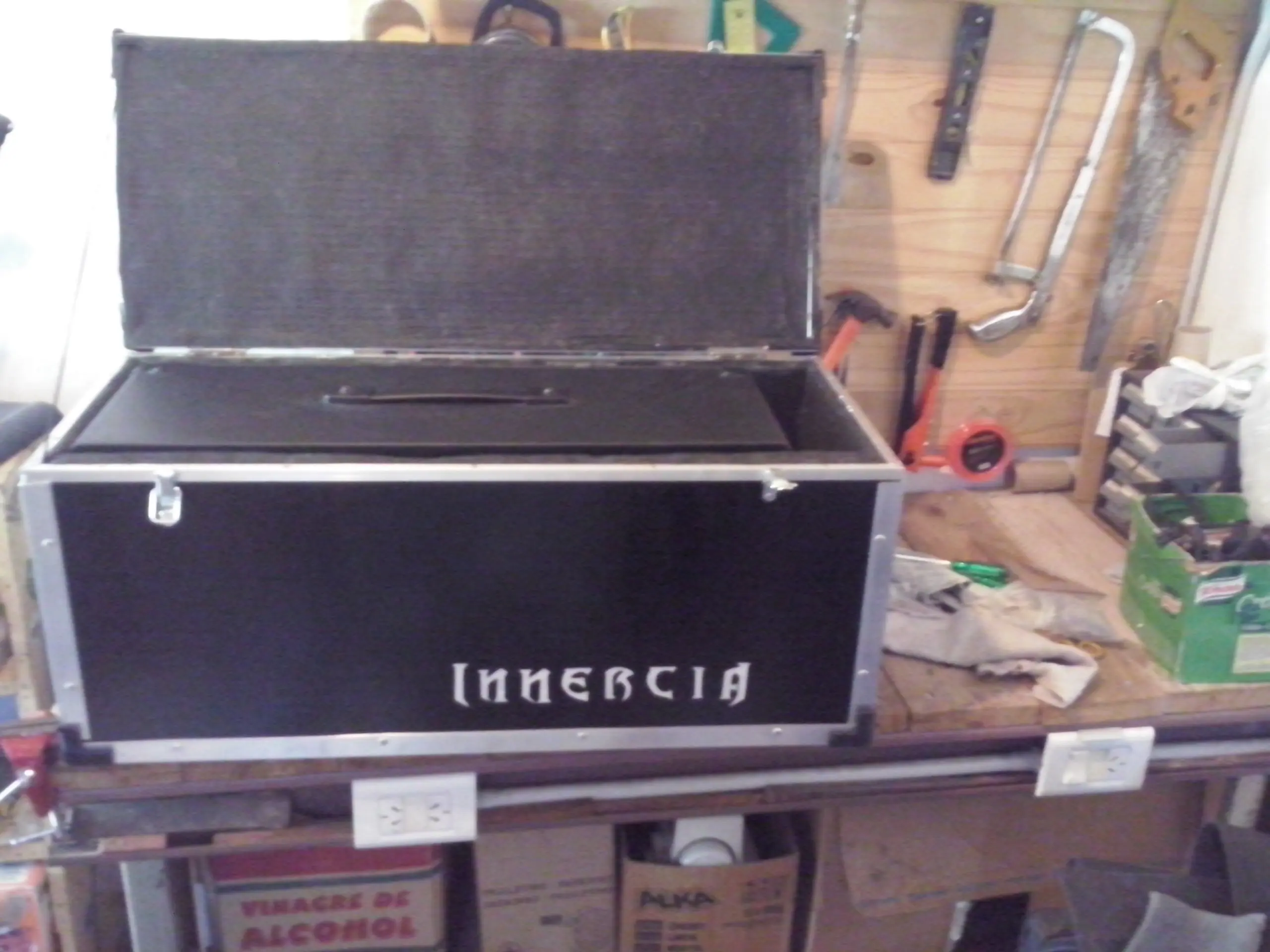

El Anvil terminado
Debería quedar así de justito con solo 1 o 2 cm de luz para poder meter el cabezal con comodidad, pero no demasiado para que no quede muy suelto.

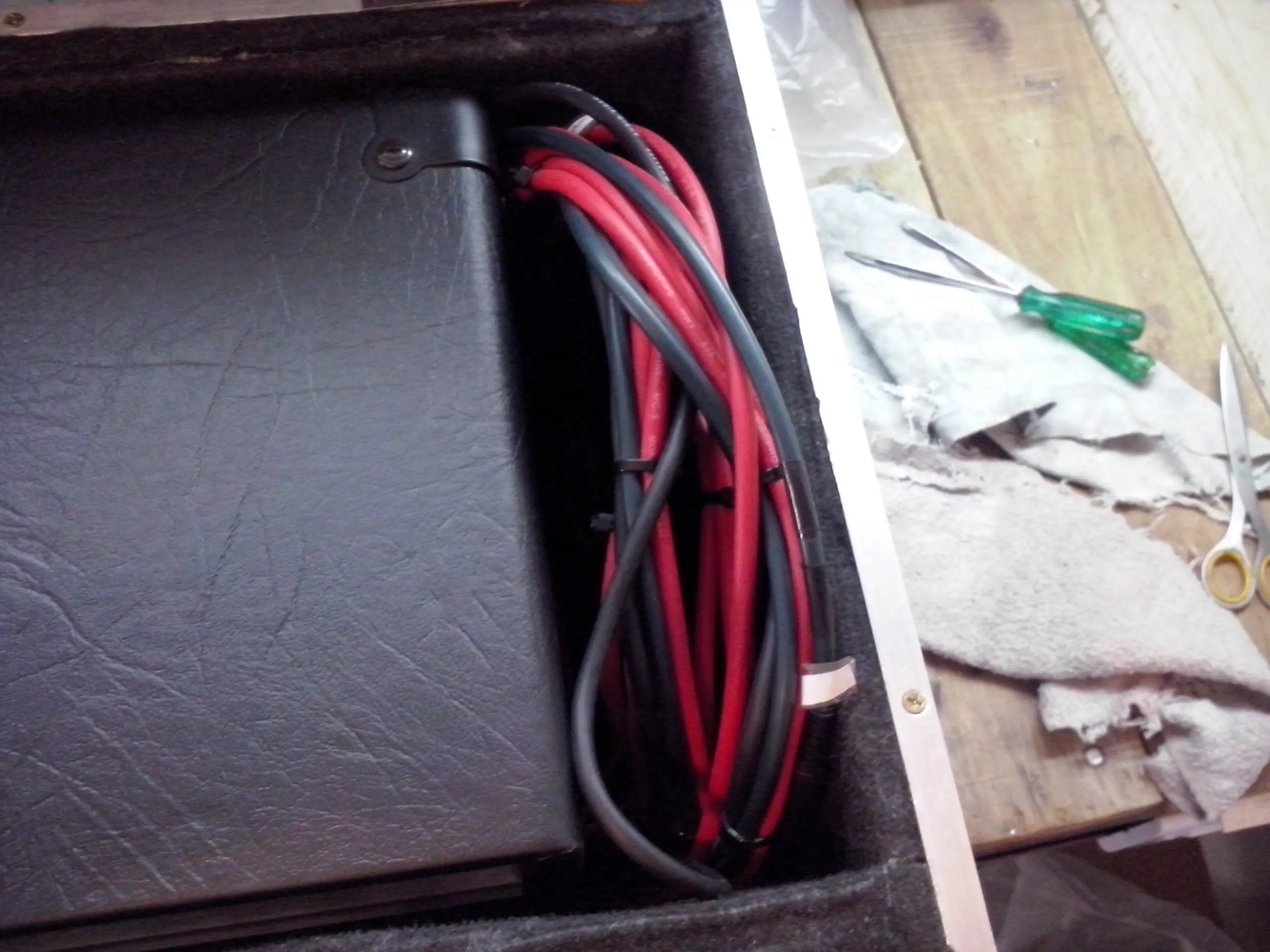

Y le dejé un lugarcito destinado para poner un manojo de cables
Una calco de mi banda
De paso les dejo un tema de mi banda, que es una canción prestada y adaptada de Adrian Abonizio
Innërcia - El tempano

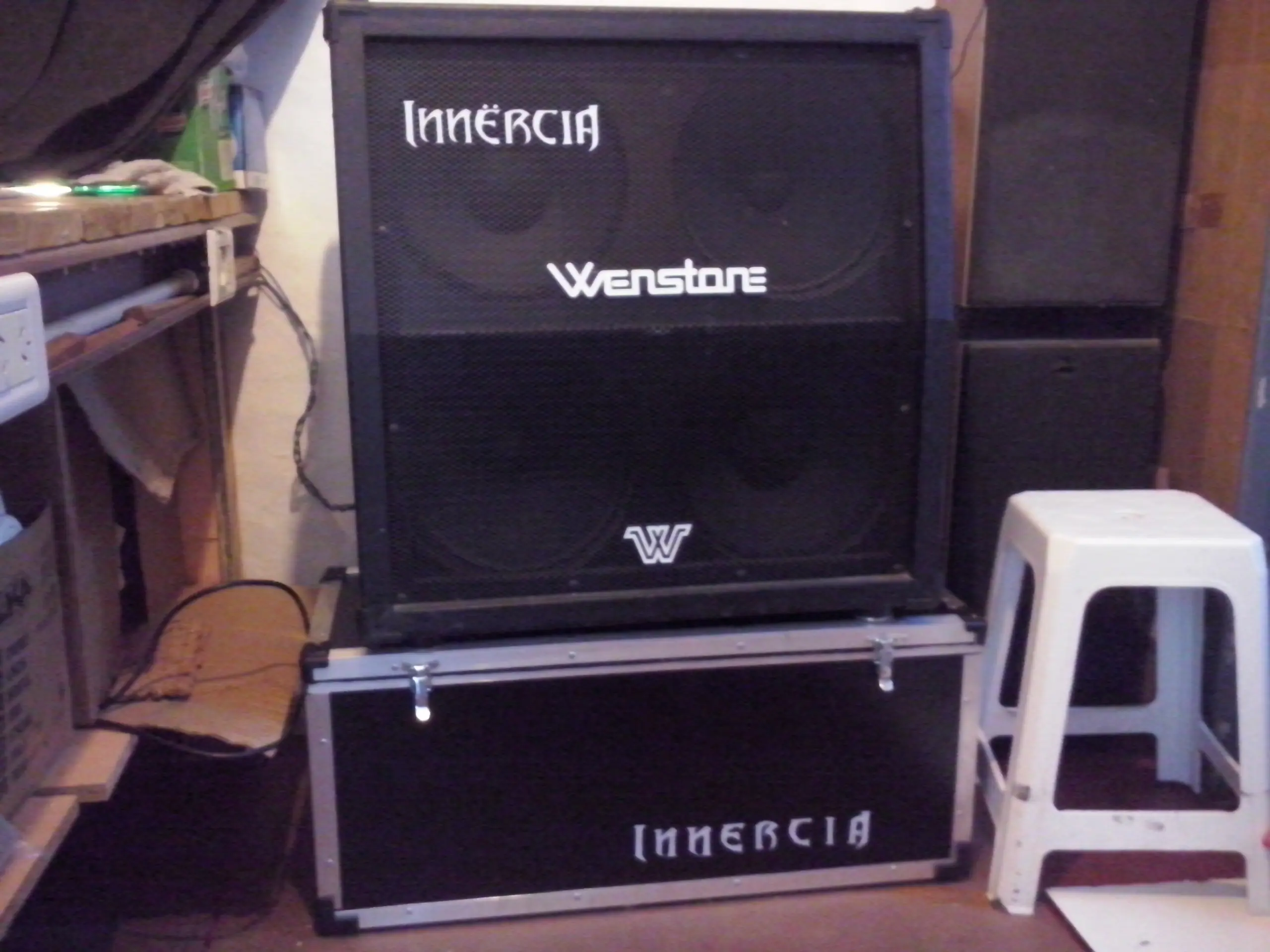

Viene bien para levantar un poco la caja (4x12"
puedes usarlo para guardar tu perrito..
..o a tu hijo.. :p
Alguna otra info que quedo suelta
La construcción de este anvil me llevo un poco menos de un mes, promedio 2 o 3 horas por día de laburo.
Unos morlacos de gastos en materiales.
Algunas ampollas, cortes en los dedos y dolor de cintura y piernas, nada mas..
Me ahorre algunas cosas que ya tenia como tornillos y remaches, bisagras, y también me sobraron algunas otras que compre de mas como la media plancha de fibro, me sobro la mitad.
y algunos retazos de alfombra.
El valor de los materiales es muy difícil de calcular, ronda los mil pesos de fines de 2014. Que en plata fija serian como 70 dolares, o sea, es barato...
Animate a hacer el tuyo
No te olvides que te ahorras la mano de obra si te animas a hacerlo vos mismo, y es invaluable la sensación de haber hecho algo lindo y con tus propias manos.
Otra razón mas para construir uno de estos..
Por que no, como salida laboral?.. hacer para vender, seria un lindo emprendimiento si no tenes trabajo o tenes mucho tiempo libre y te gusta la carpintería,
solo tenes que ponerle precio a lo que creas que vale tu tiempo y forma de trabajar, mas los materiales y listo, ahí tenes tu pyme!!!
Otros similares que hice hace tiempo

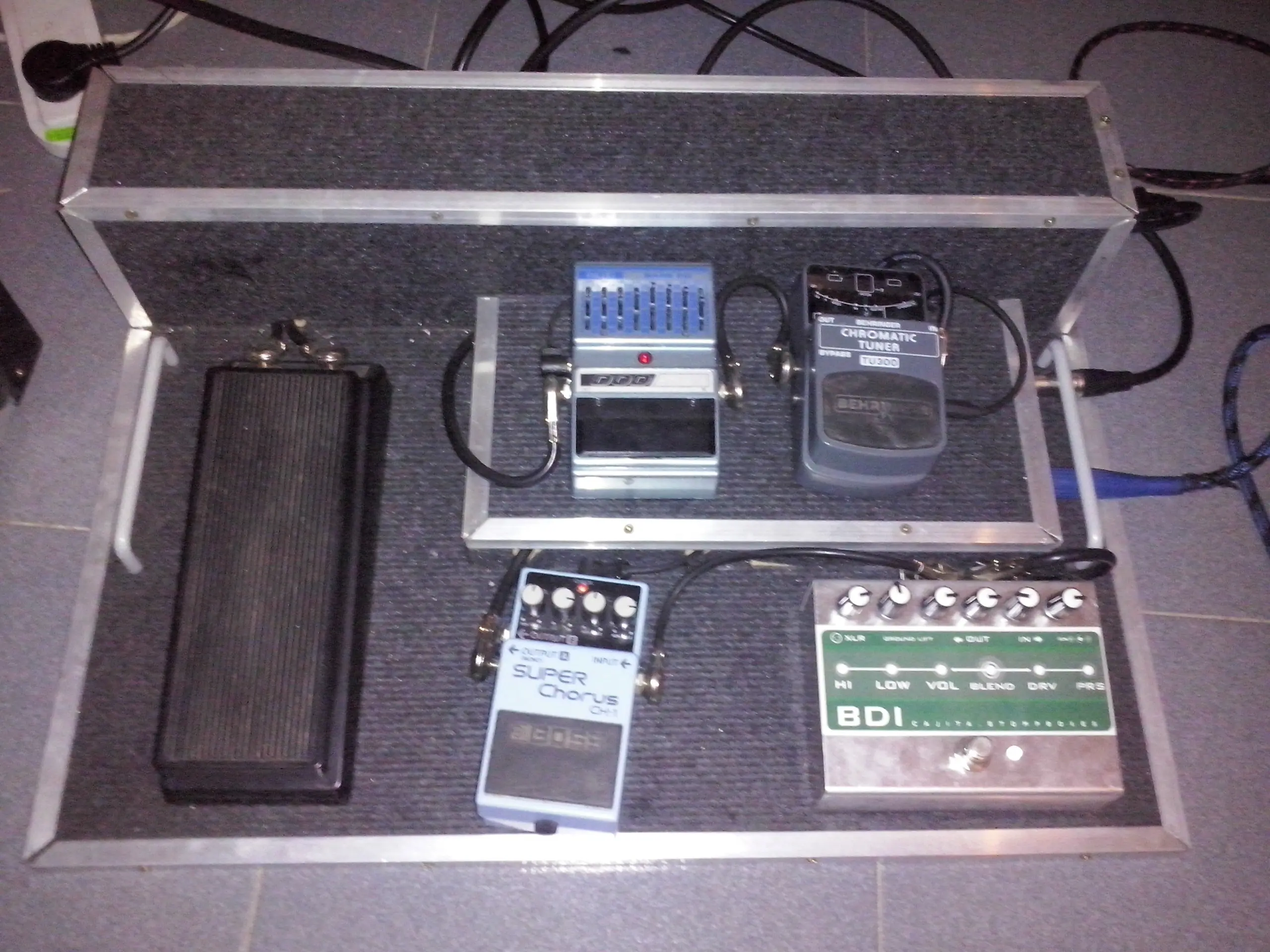

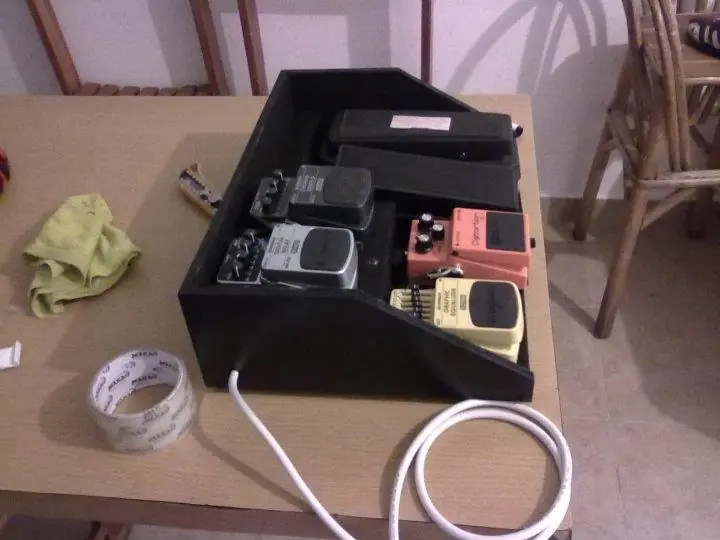

Mi primera pedalboard

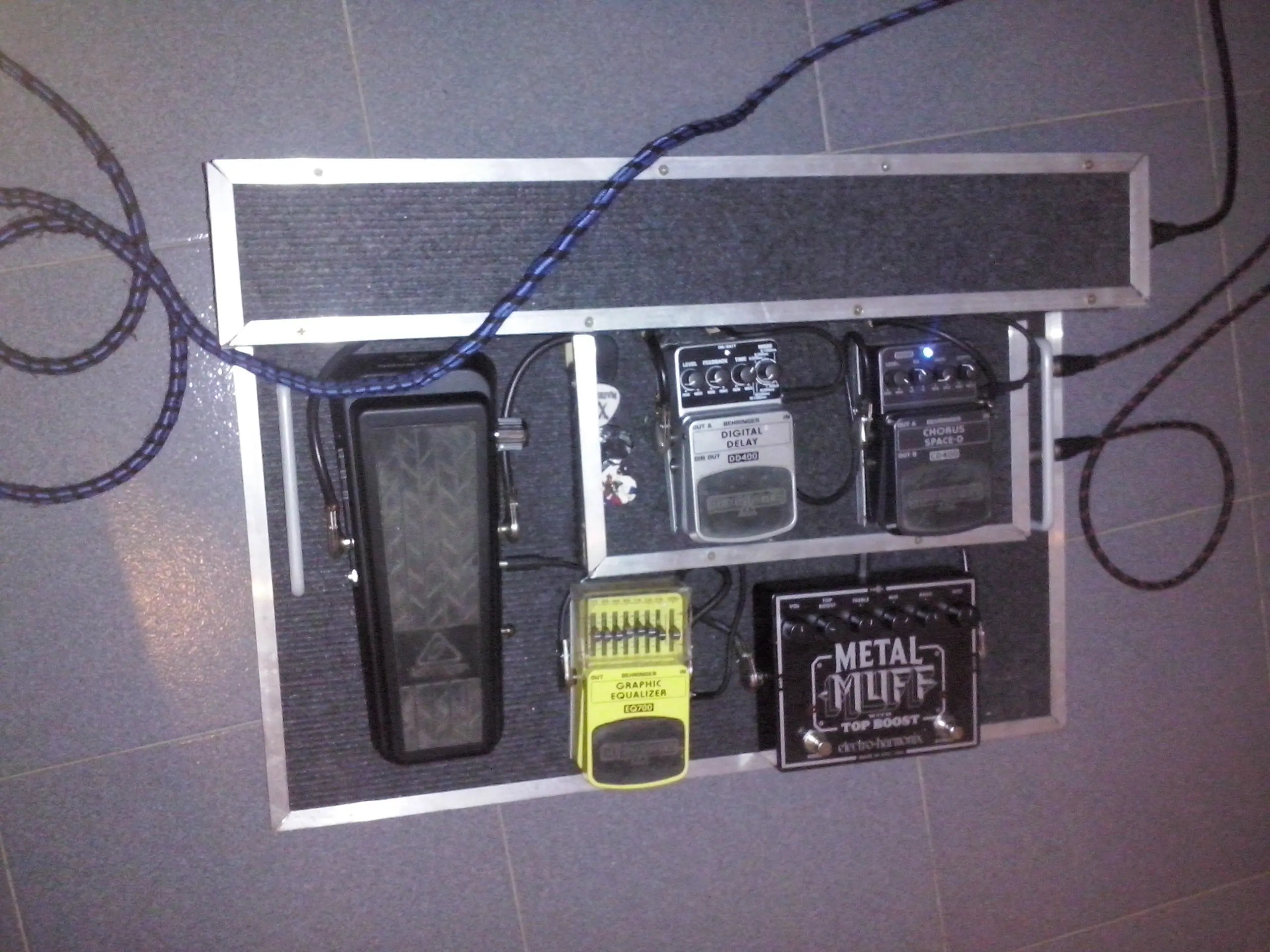

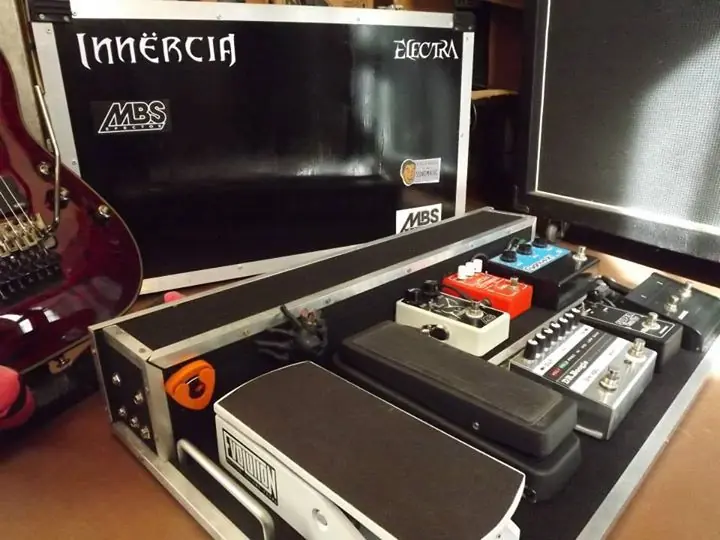

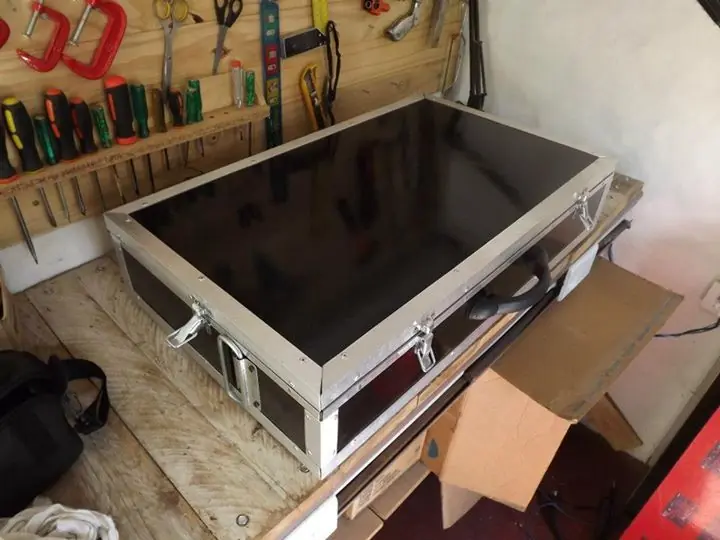

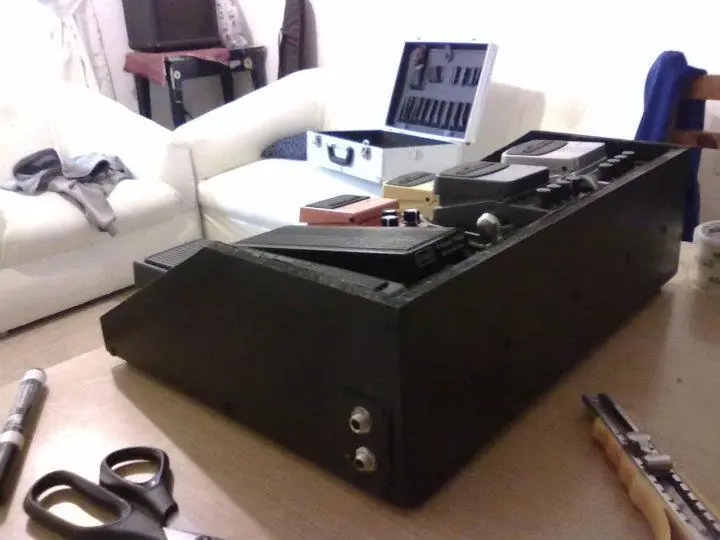

Mi actual pedalboard y su respectivo anvil
La de mis compañeros..
..y sus respectivos anvils
Eso es todo, me despido.
Y si se animan a hacer el suyo me encantaría que me cuenten como les fue, me pasen fotos y espero que les haya servido.
y háganlo ustedes mismos, no sean ratones
Gracias por visitar mi post.
