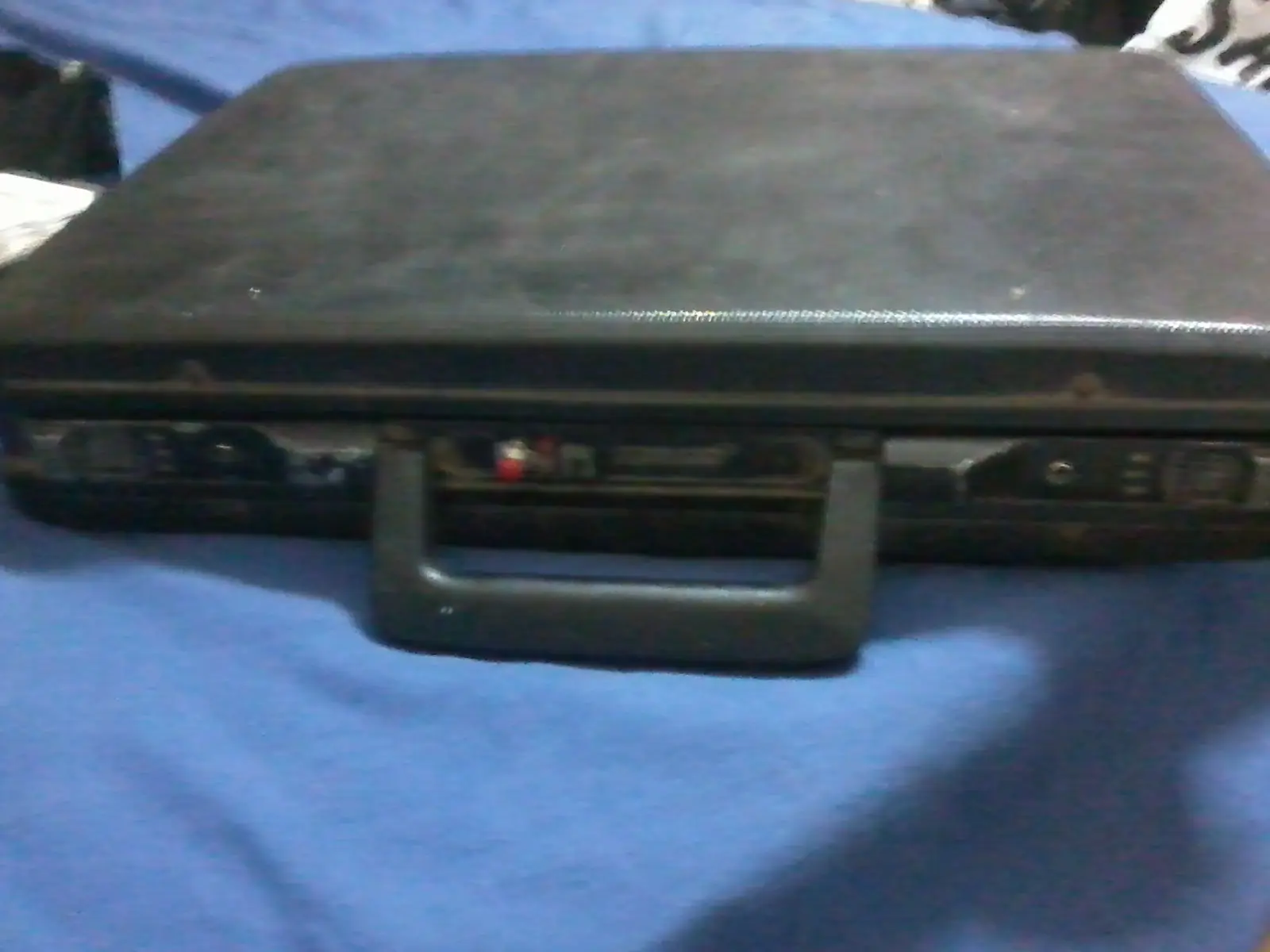

Hola! hoy les traigo un proyecto que armé para mi taller con una motherboard vieja sin gabinete que me regalaron. y un maletín que juntaba polvo por ahi.
La intencion de poner dentro la fuente de alimentacion y acomodar todo bien ordenado estaba medio jodido... pero no imposible.

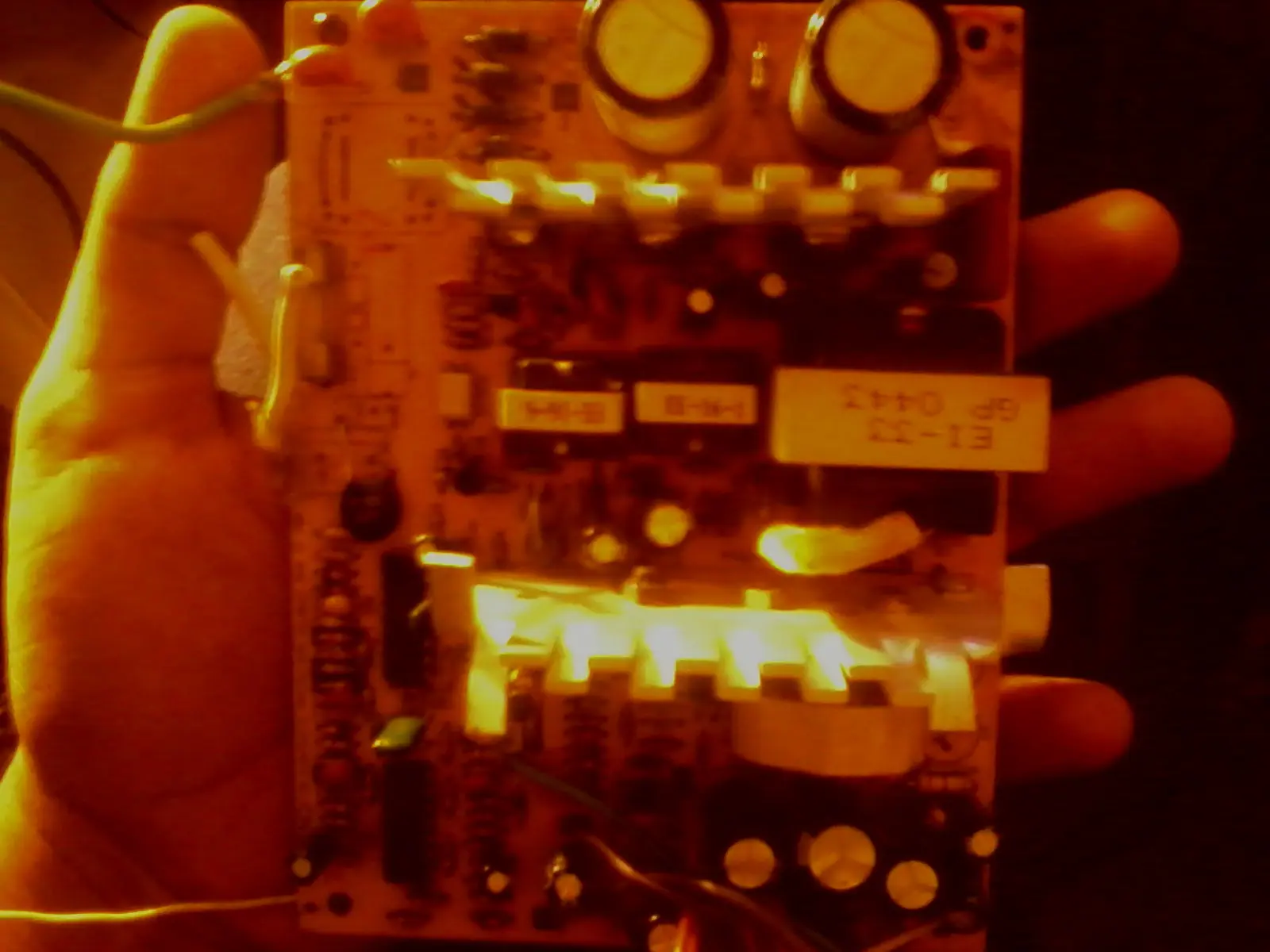

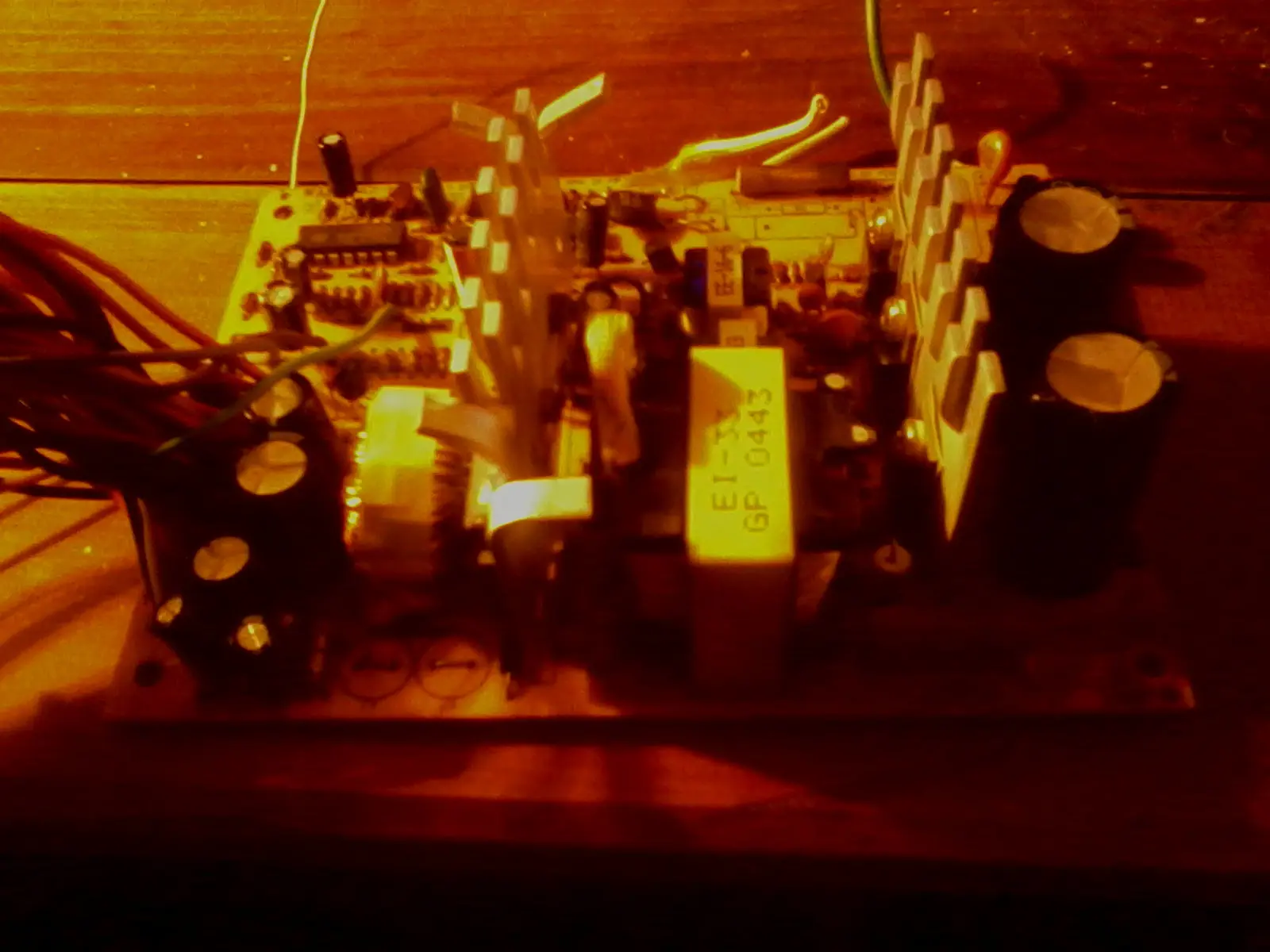

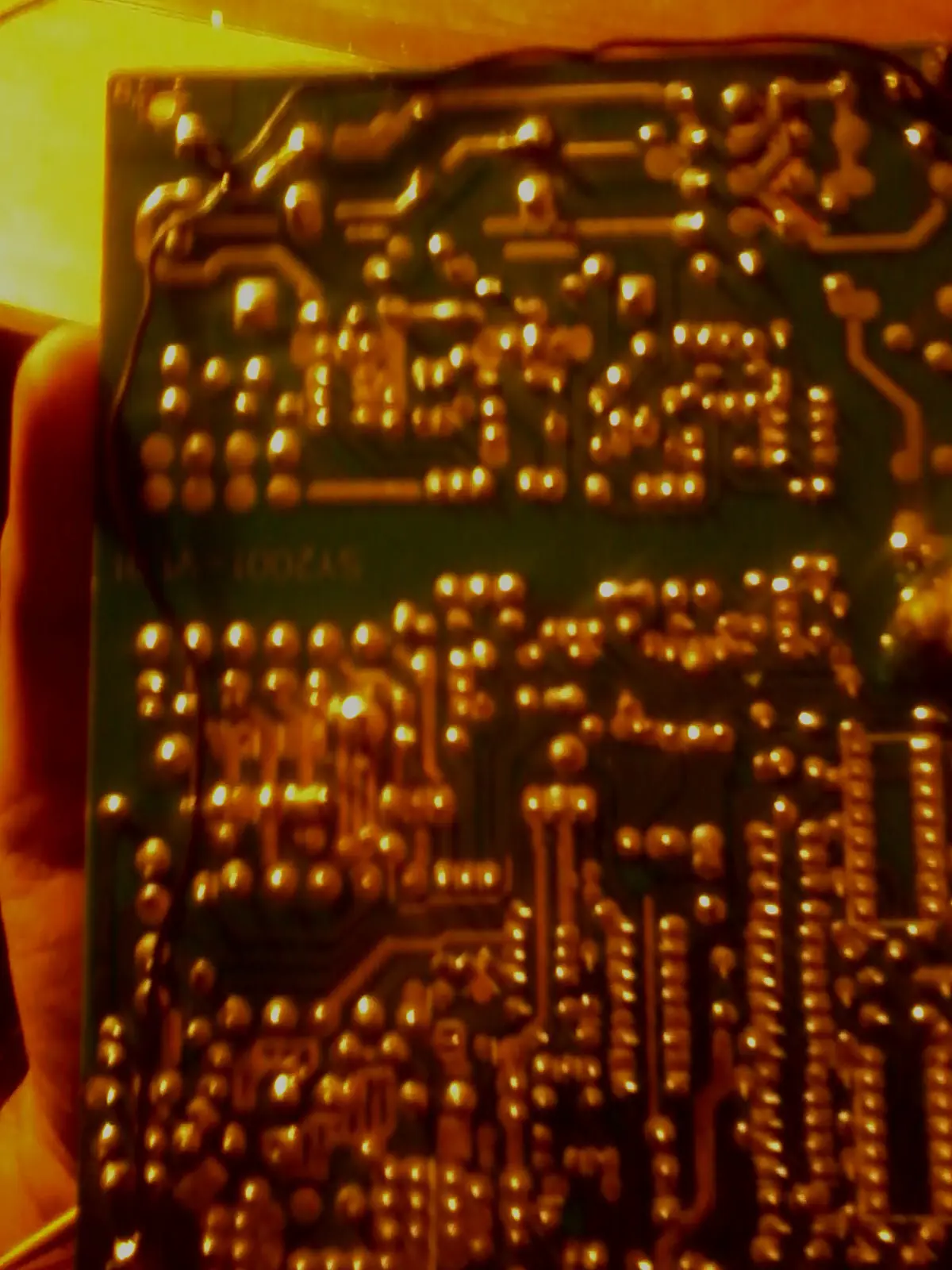

Asi que desarme la fuente, solde el cable de conexion a tierra entre las diferentes partes del circuito al no tener el chasis, era necesario, para que todo entre bien y este compactado, recorte la parte superior de los disipadores, asi ocupaban menos espacio y quedaba lugar para el cooler.

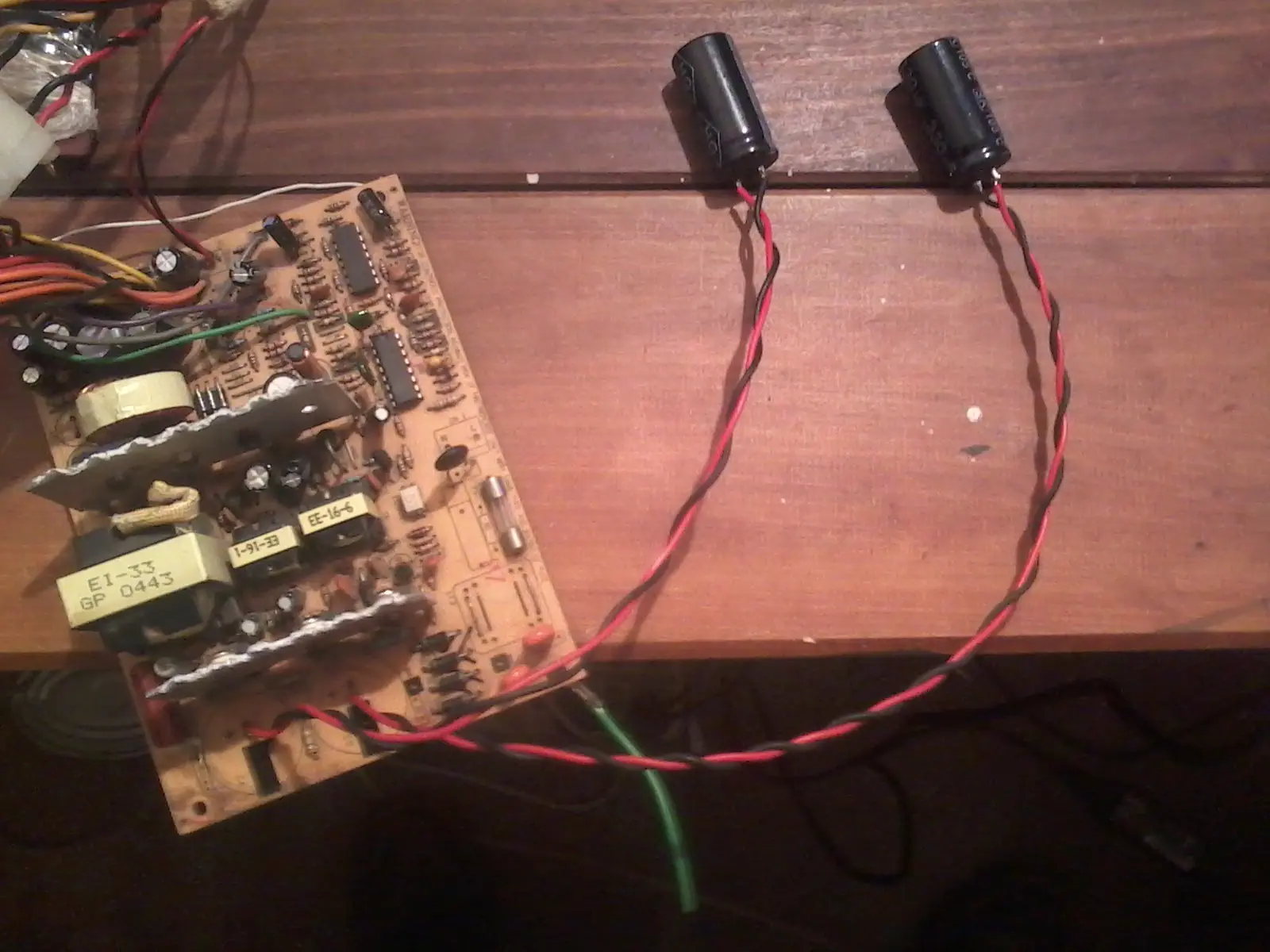

Luego desolde los capacitores electroliticos que ocupaban espacio y los aleje de los disipadores con un par de cables.

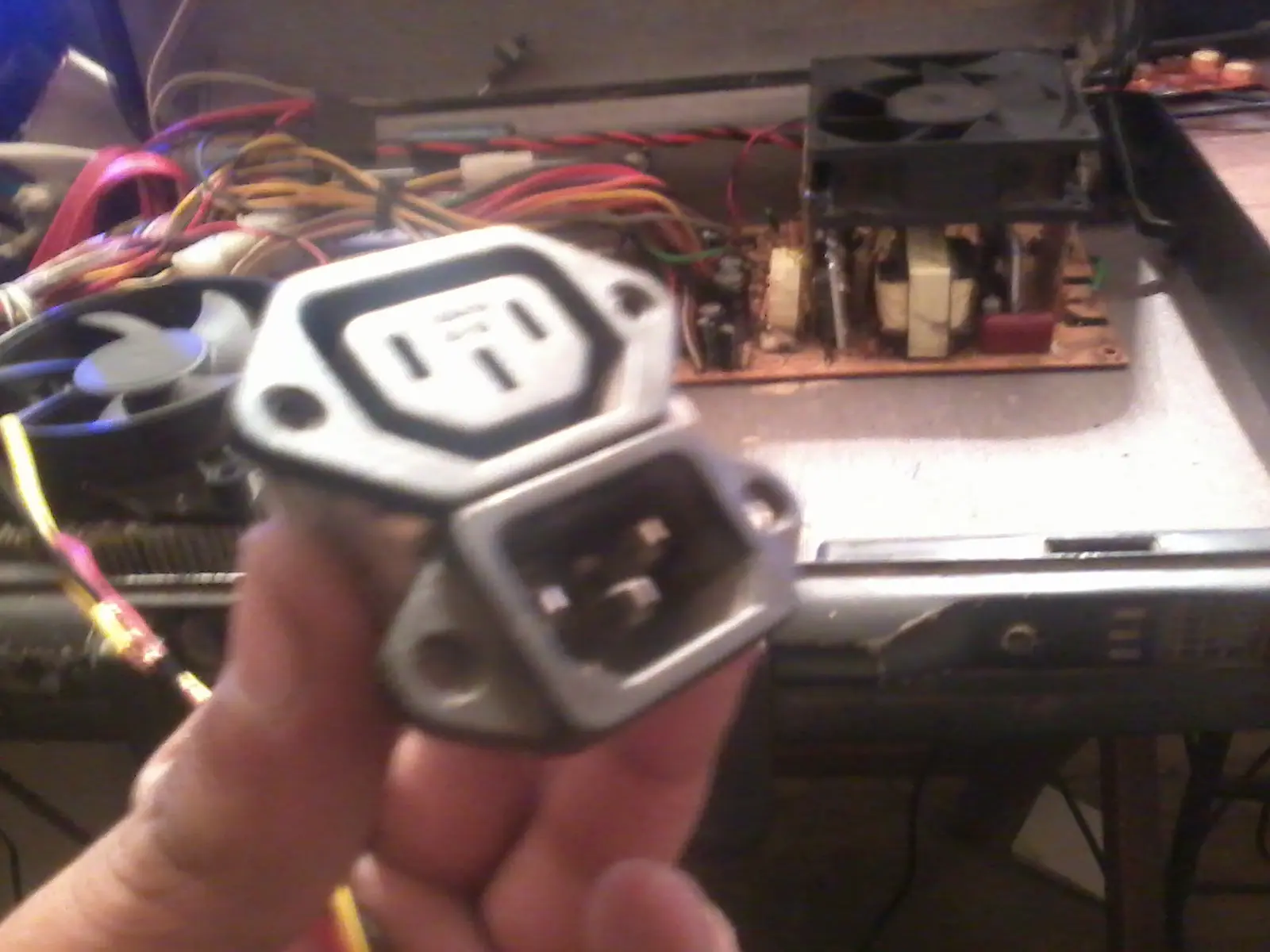

para no tener que romper el maletin y hacerle una salida a los conectores de alimentacion de monitor y la placa madre decidi soldarlo y aislarlo muy bien para mayor seguridad con silicona y cinta adhesiva.

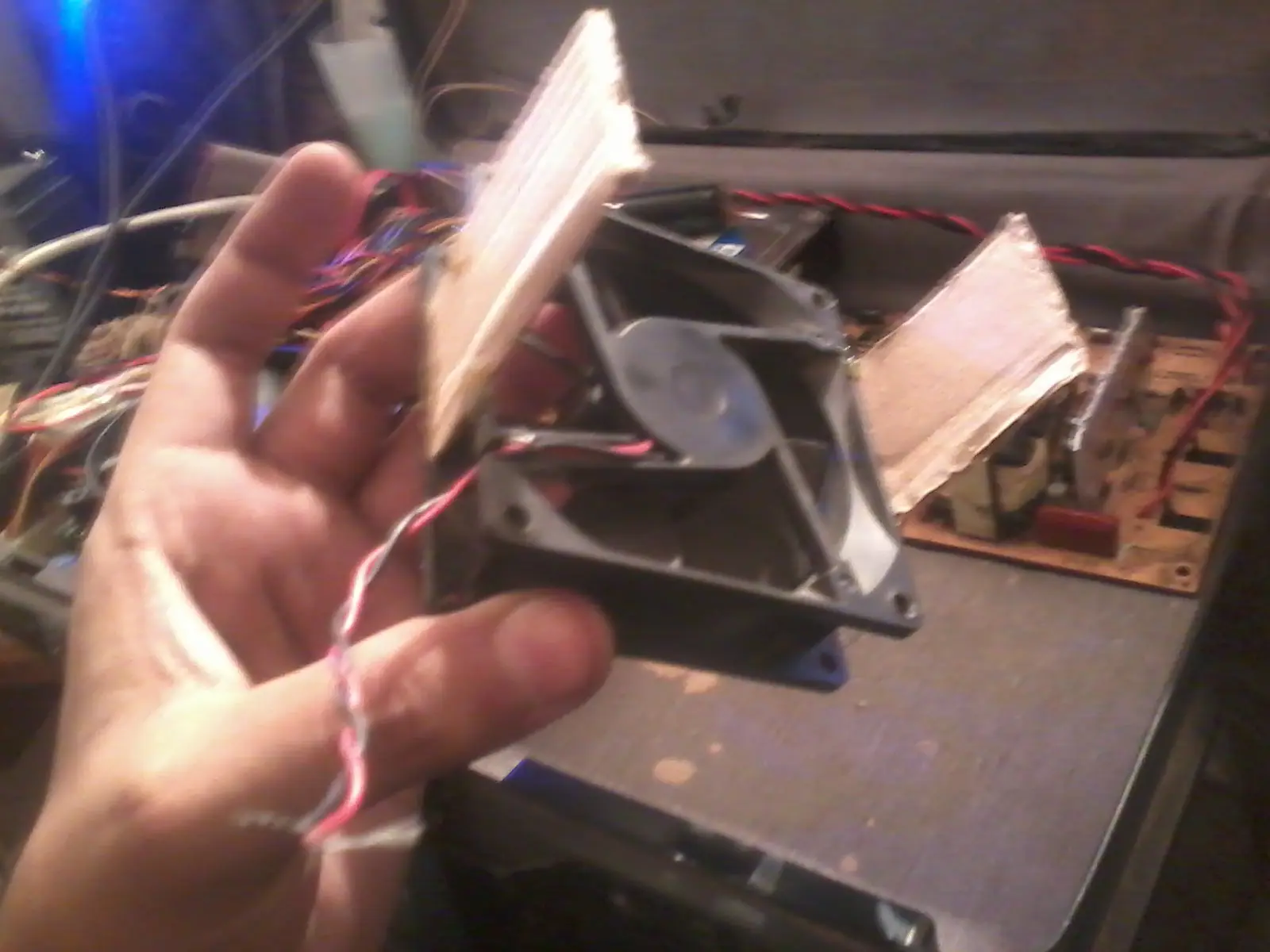

por ultimo le pegue unos cartones al cooler para colocarlo encima de los disipadores de calor y toda la fuente esta aislada del contacto accidental con plastico y silicona, tengan mucho cuidado al manipular la fuente, recuerden que al ser una fuente conmutada algunas partes del circuito manejan 220 v .

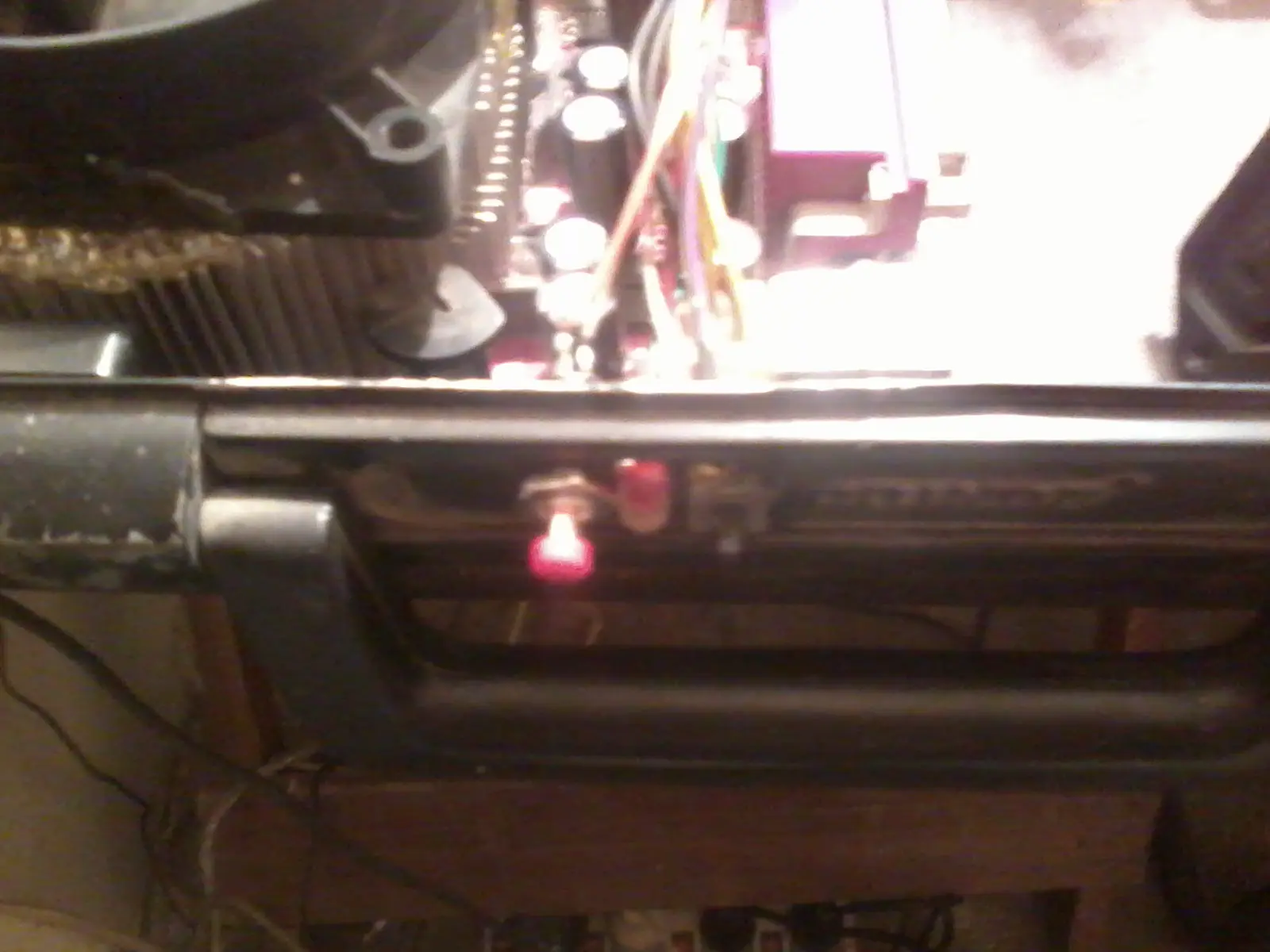

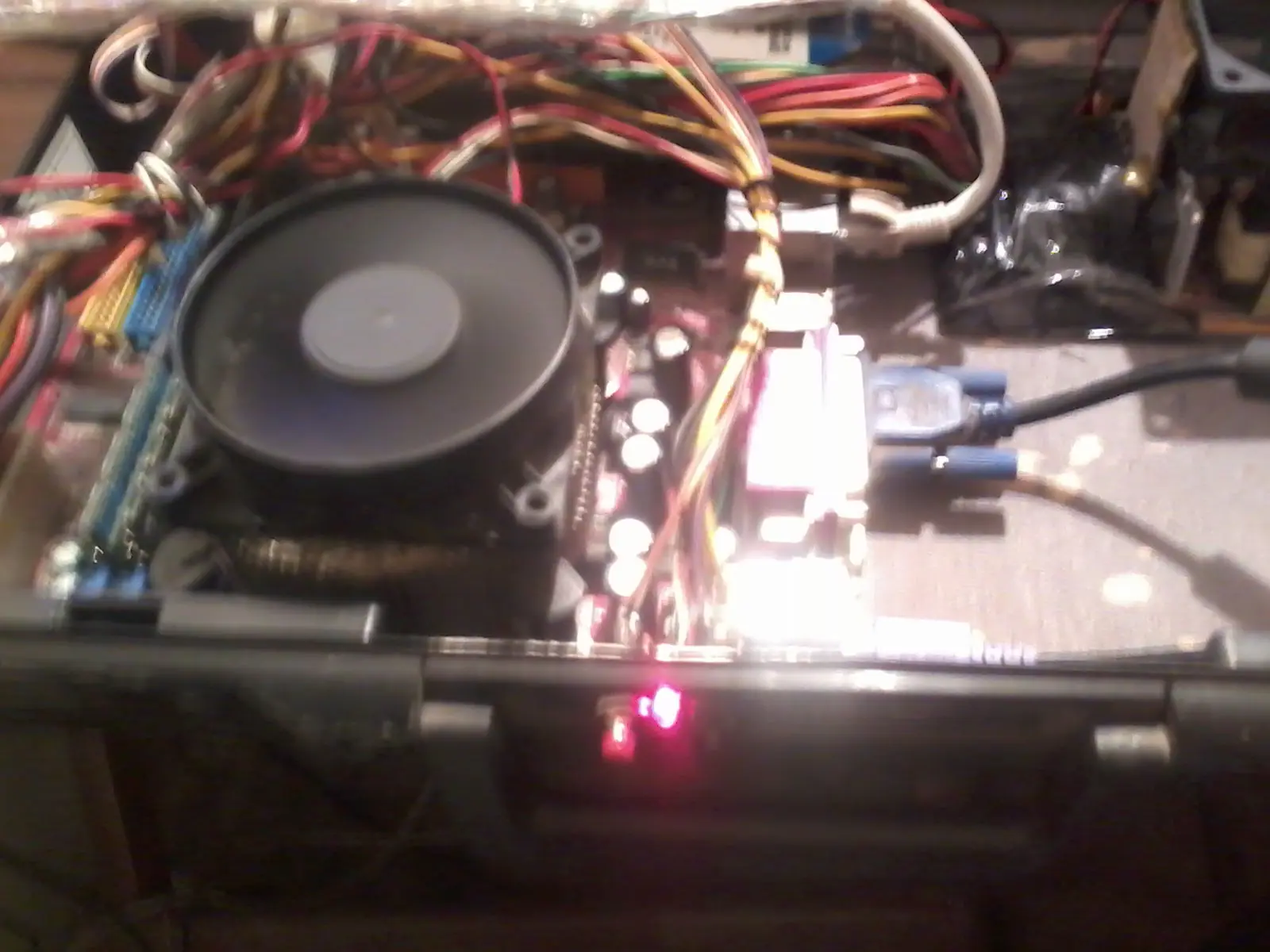

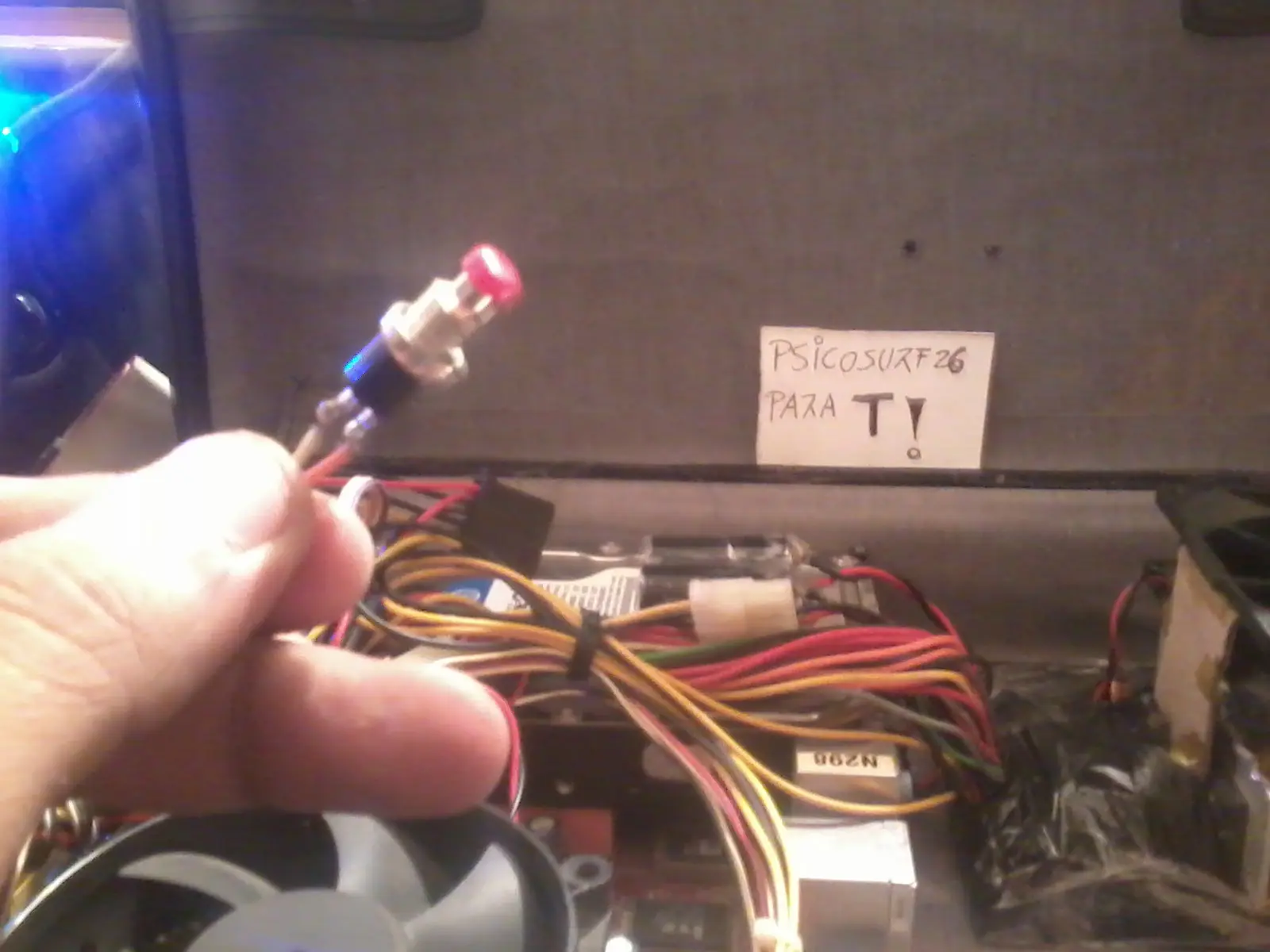

ahora unos cuantos detalles como ponerle un boton pulsador para el encendido y reseteo de la maquina junto con los leds, en donde antes se encontraban las partes mecanicas para abrir con clave el maletin.

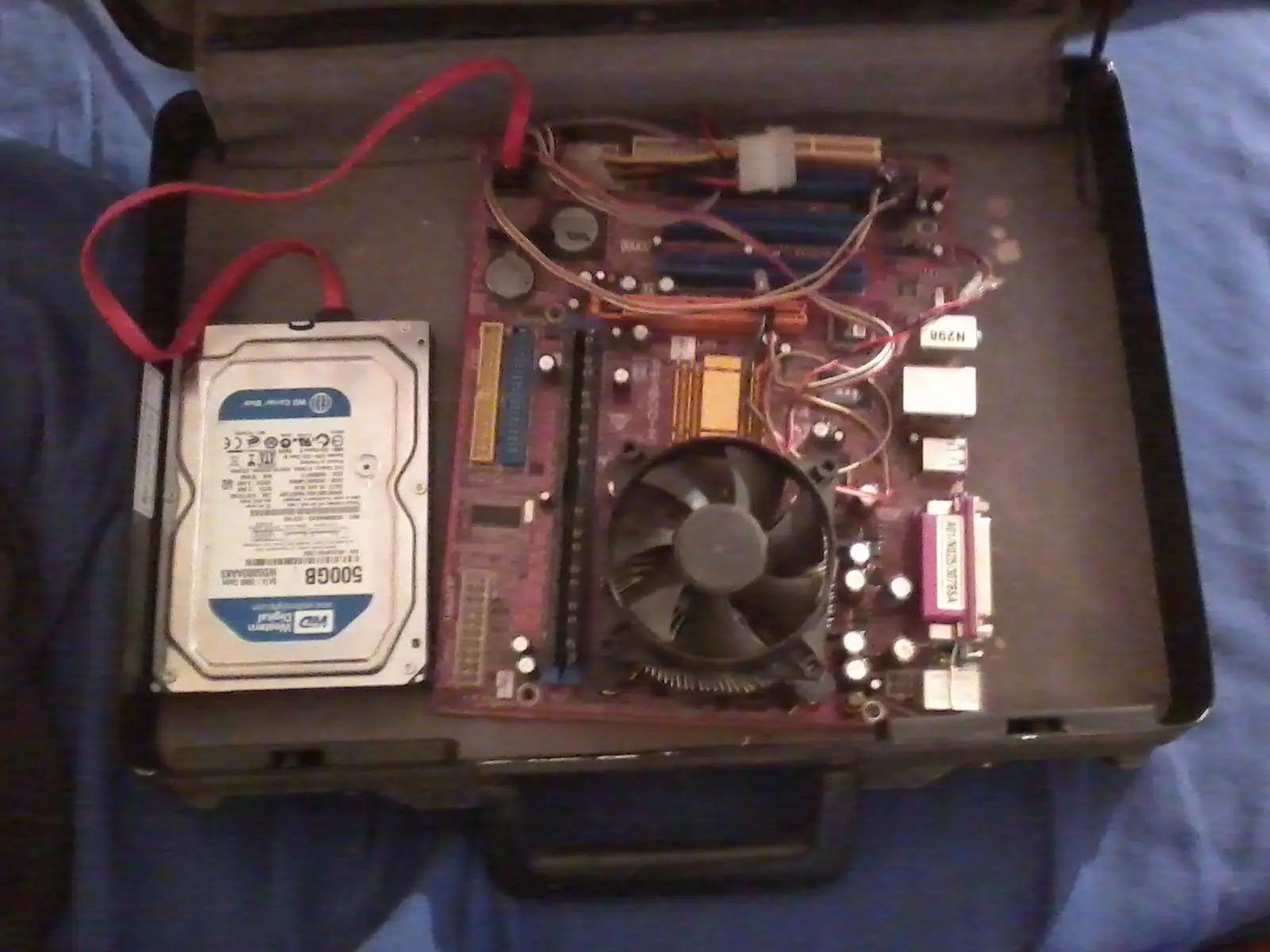

Asi que basicamente pasamos de esto ...

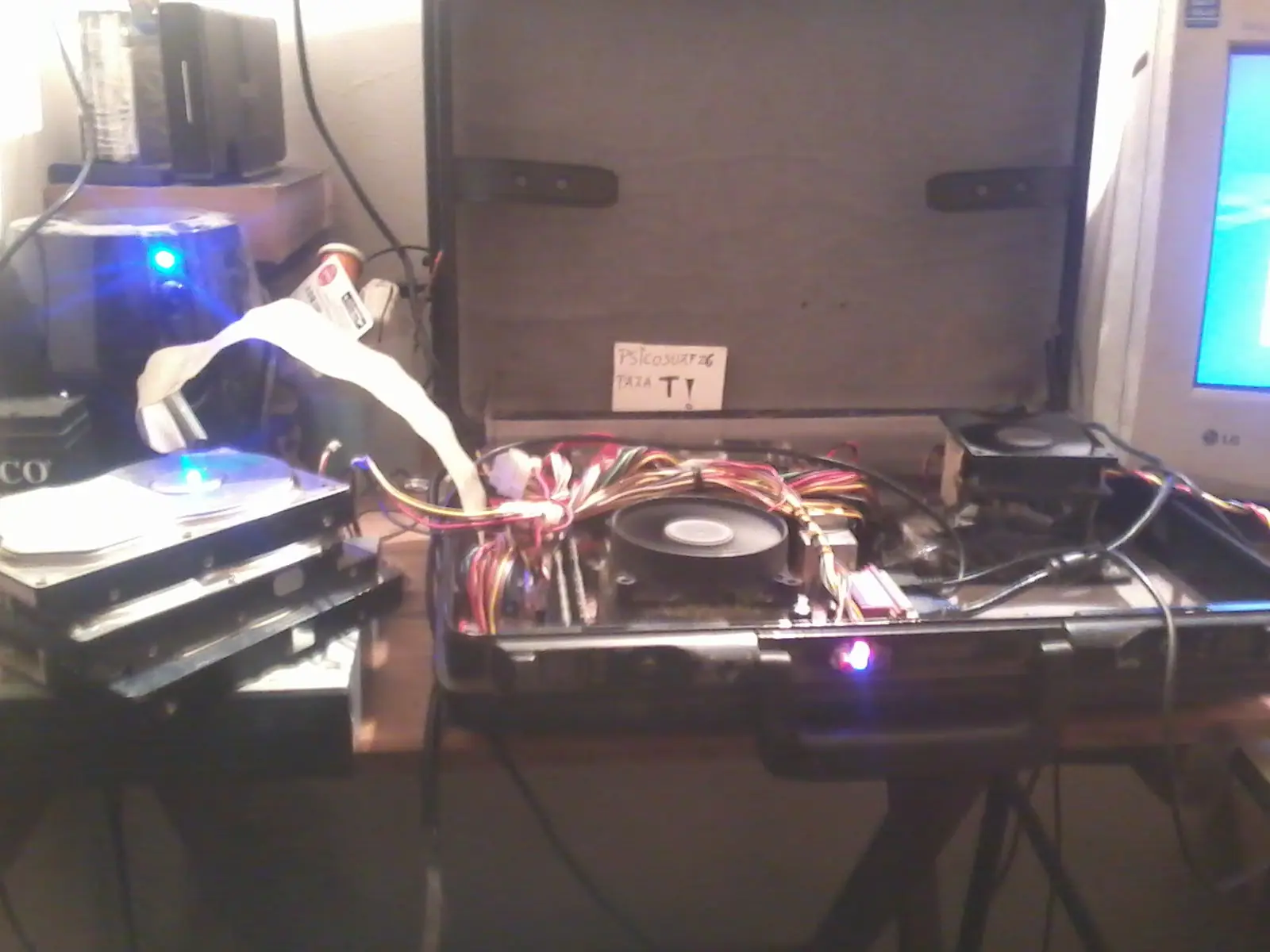

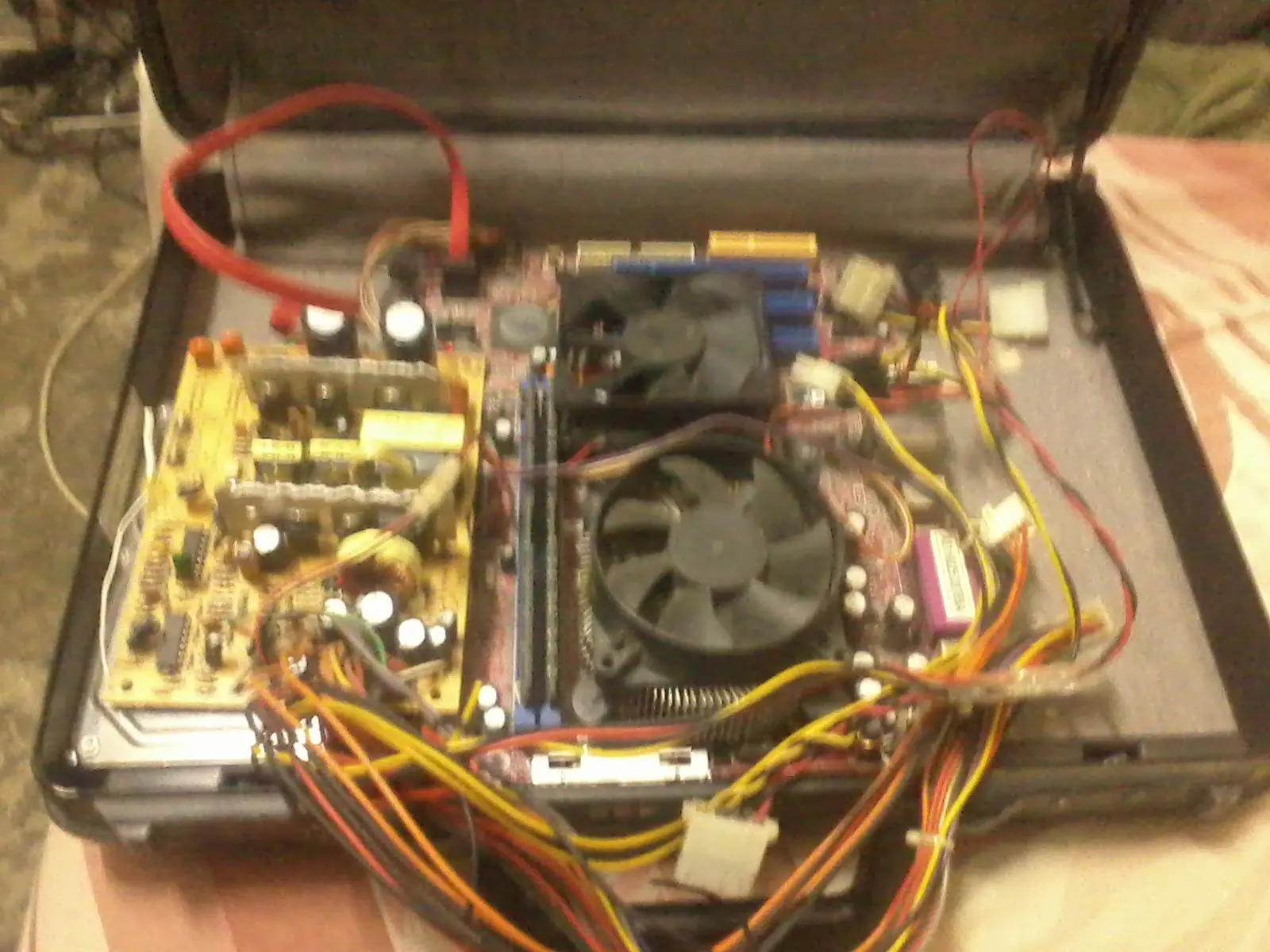

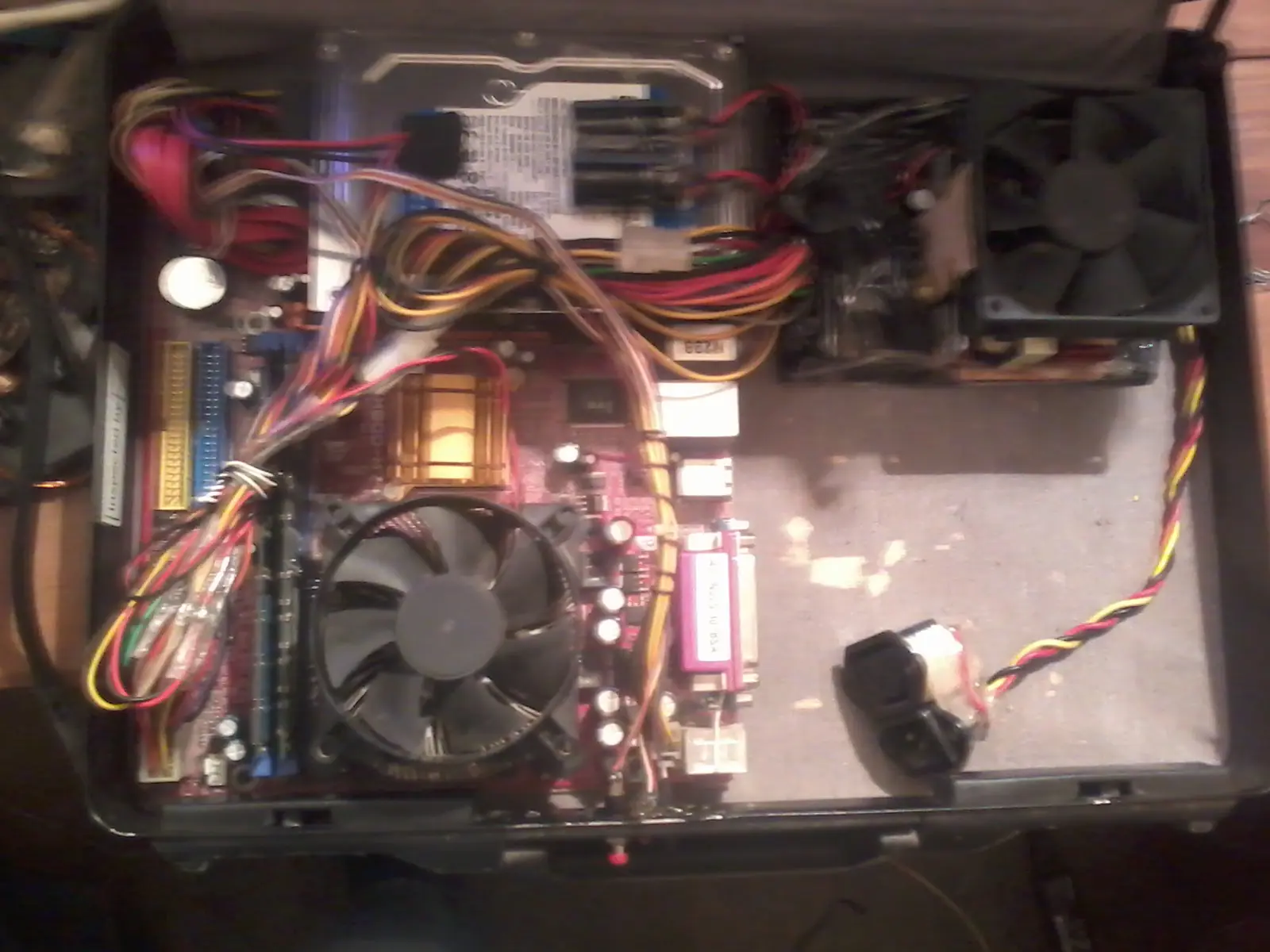

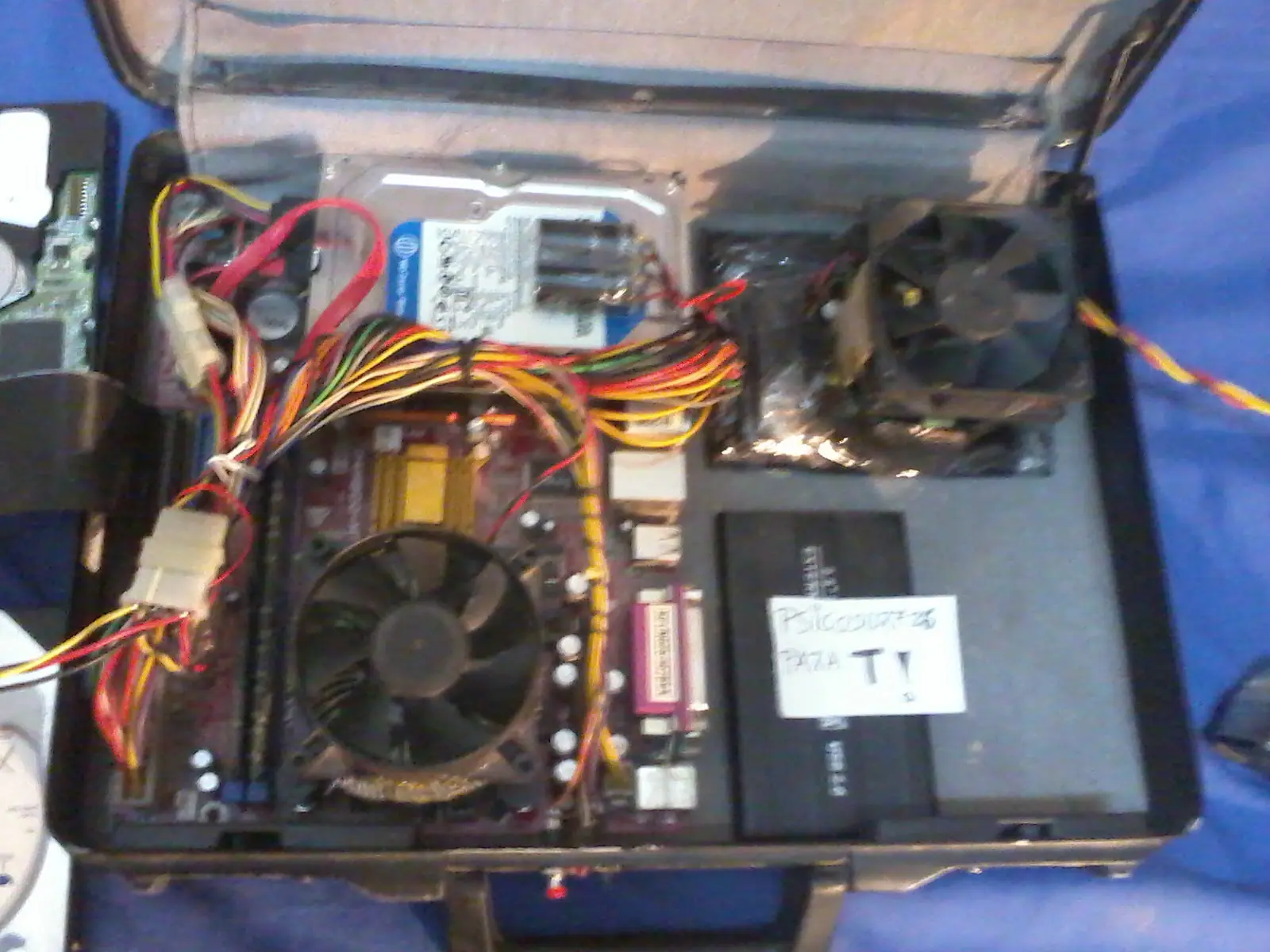

a esto...

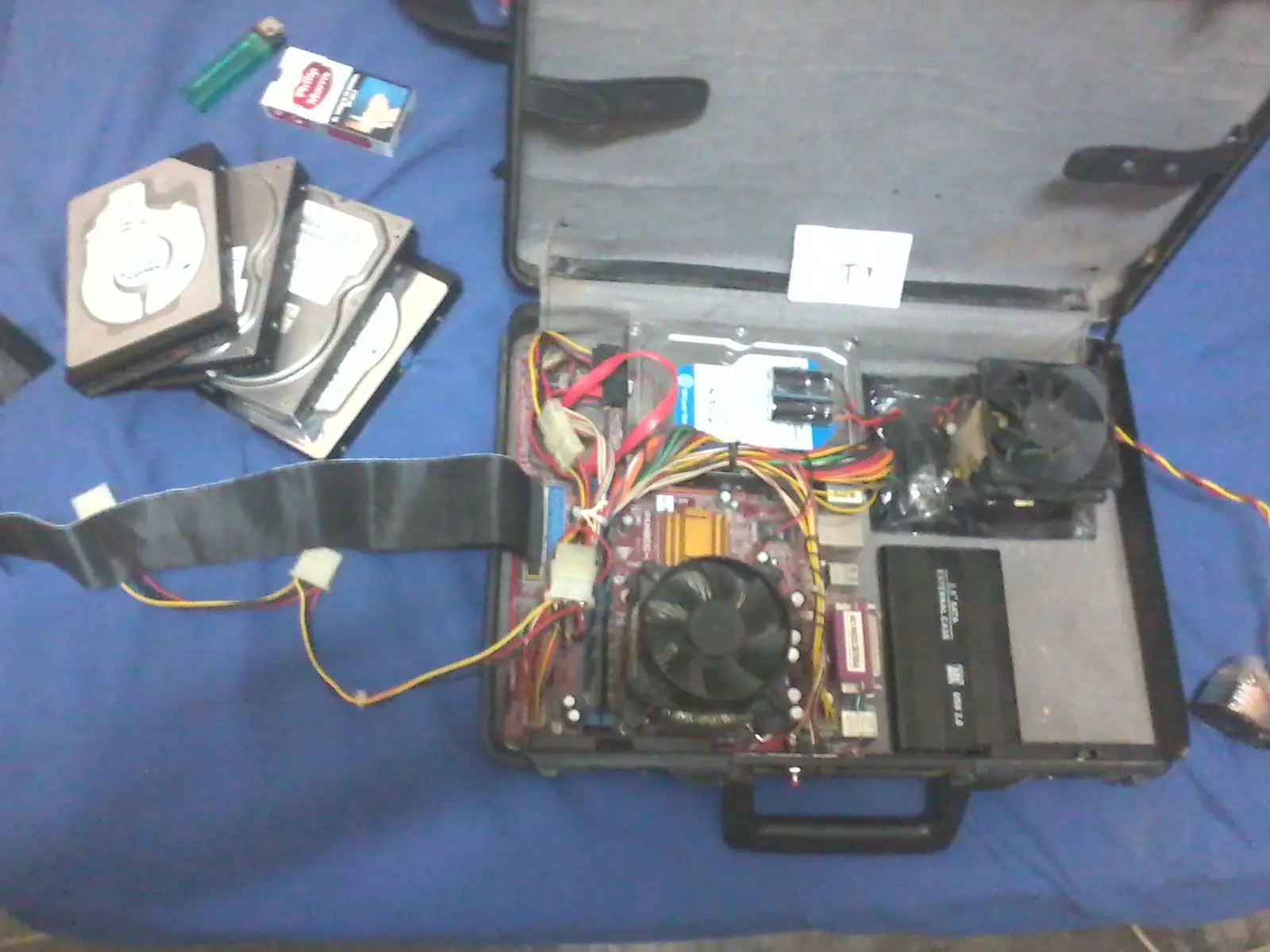

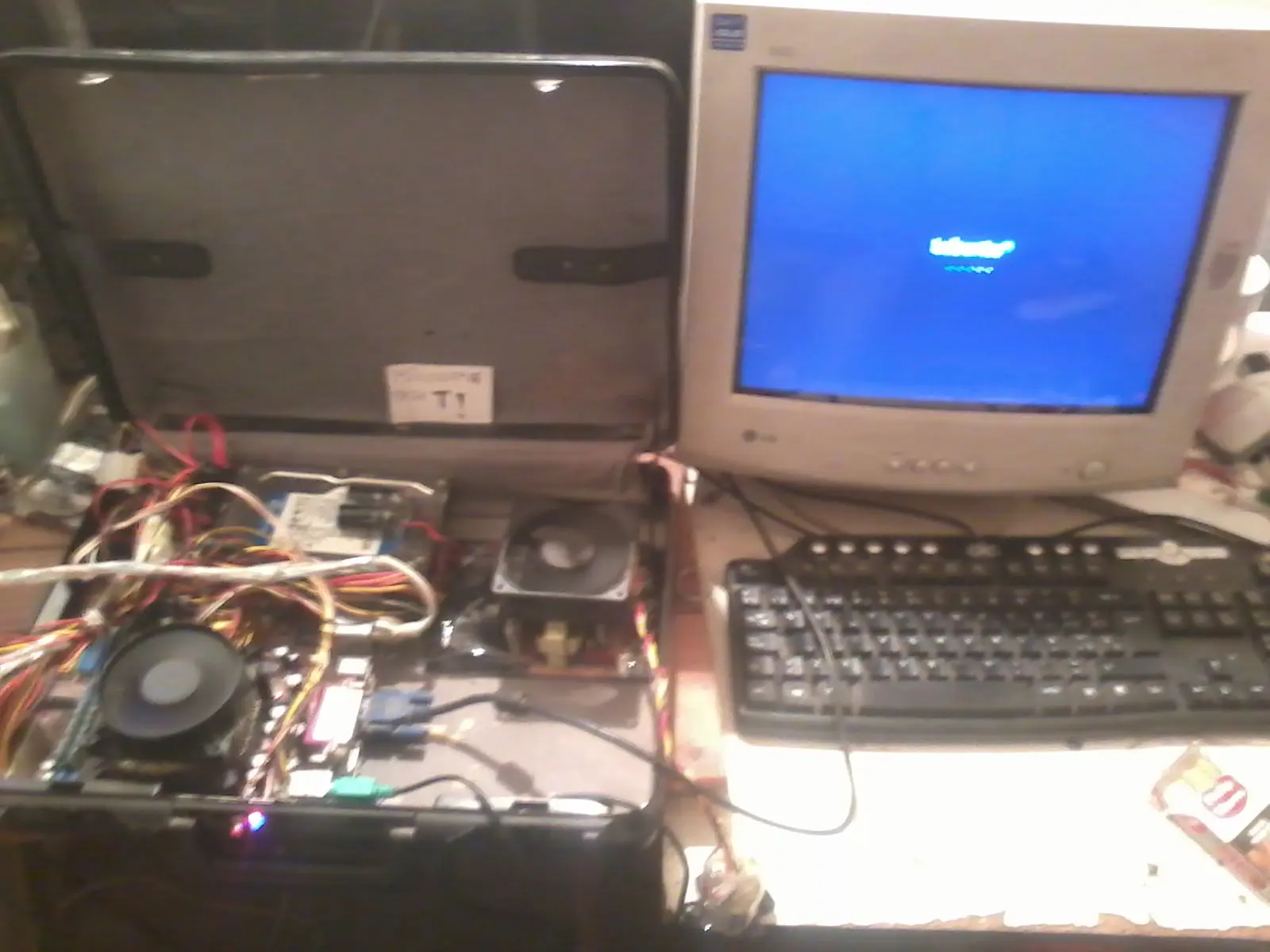

Le hice 2 paticiones en una uso lubuntu y en la otra w7, es práctica para probar discos duros ide o sata y hacer diagnosticos en forma mas cómoda.
cuando le saque la tierra, subo otra foto ja
Espero les sea de utilidad el post , gracias por pasar
