Hola, en este post al igual que mi post anterior les traigo un circuito muy simple que solo lleva 3 componentes!!
Un rectificador de corriente, el cual sirve para convertir la corriente alterna en corriente continua. Esto se realiza utilizando diodos rectificadores, ya sean semiconductores de estado sólido, válvulas al vacío o válvulas gaseosas como las de vapor de mercurio pero en este caso vamos a utilizar diodos rectificadores que son mas fáciles de conseguir, mas baratos y mas utilizados.
La diferencia entre este circuito y el de es que este rectificador es para transformadores con tap central, y aparate, en ves de usar diodos 1N4007 se usa un puente rectificador encapsulado para ahorrar espacio.

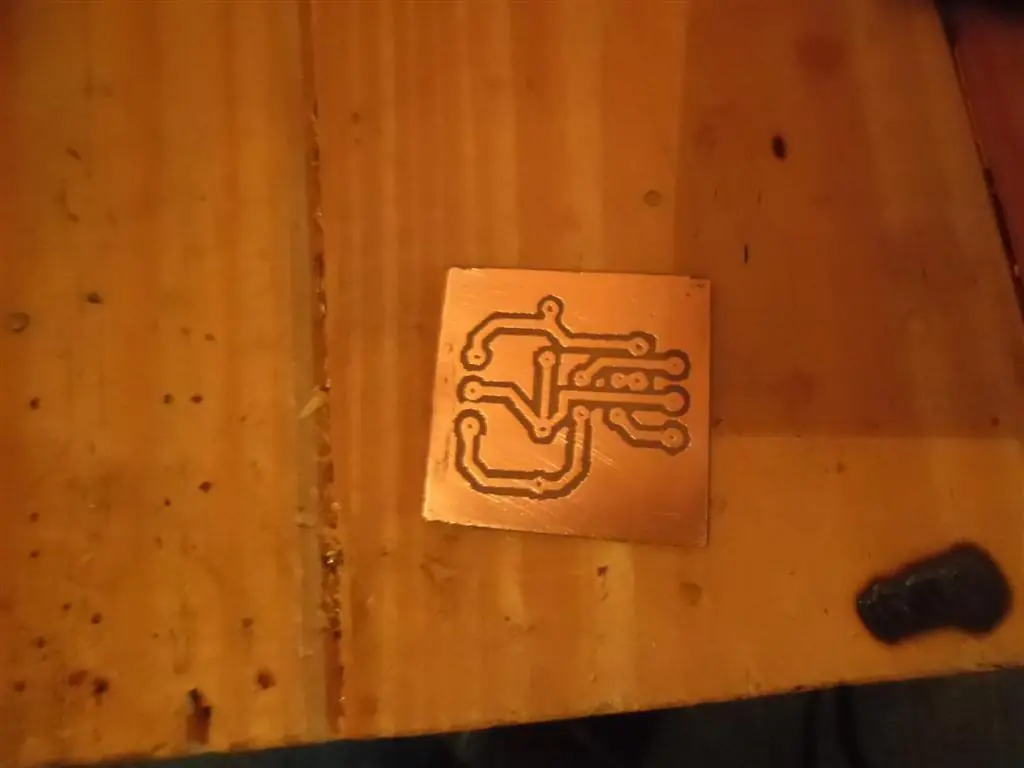

Bueno, vamos al circuito, para hacer a mano (método de la fibra):
Para el método de la plancha:
Posición de los componentes:
Mascara de componentes:
Componentes utilizados:
1 Puente de diodos encapsulado de 2 Amperios (También podes usar uno de 3, 4, 5 amperios o el que mas te convenga)
2 Capacitores electrolíticos de 2200uF x 25V (Este al igual que el puente rectificador es según tu necesidad, porque si por ejemplo quieres rectificar mas de 18v vas a tener que comprar un capacitor de mas V y también tenes que comprar según los uF que necesites, en este caso a mi me alcanza con 2200uF)

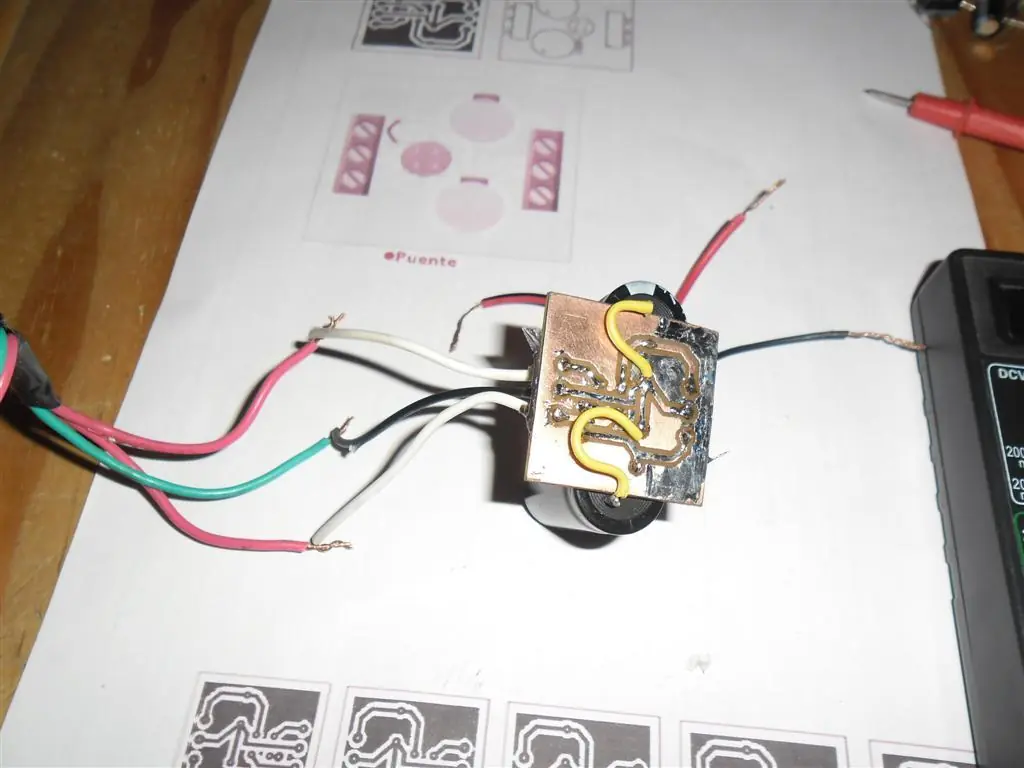

Y así quedo:

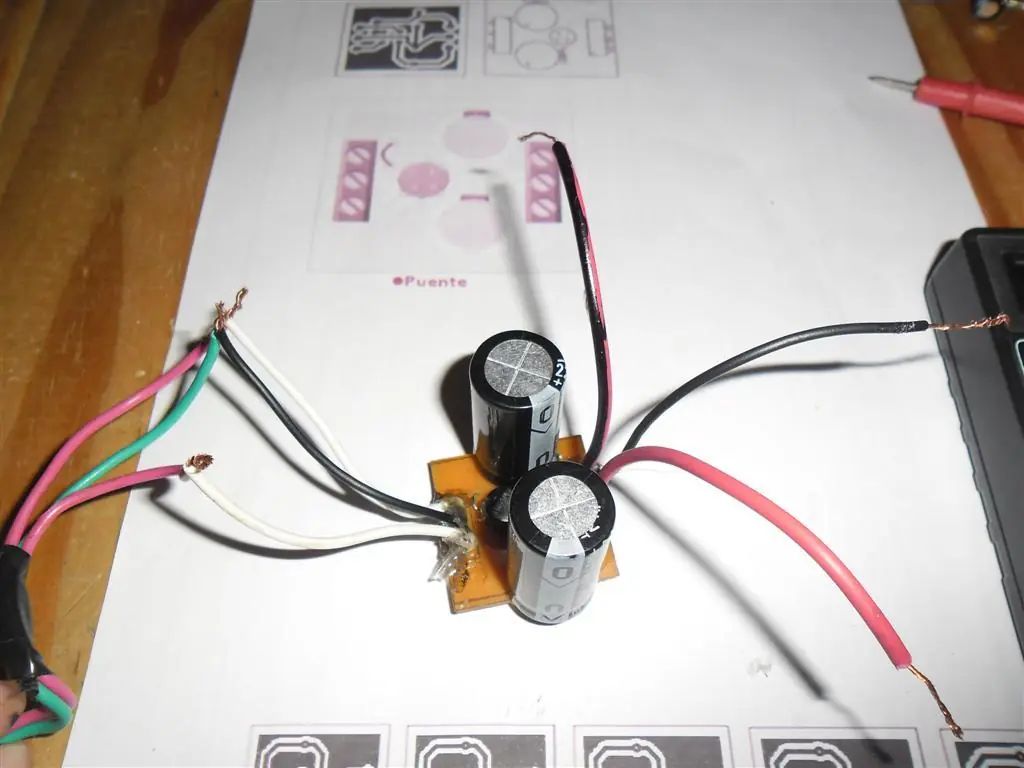

Si se fijan bien, un polo de los capacitores esta conectado con un cable a la plaqueta, eso lo tuve que hacer porque los capacitores que estoy usando son de 2200uF x 63V eso significa que es mas grande que uno de 25v.
Como pueden ver el multimetro dice que hay 17.1v lo cual esta bien porque estoy usando un transformador de 12v y luego de rectificar, la corriente "aumenta" para saber cuanto, hay que multiplicar el voltaje inicial, en este caso 12v por la raiz cuadrada de 2 (1.41)
12 x 1.41= 16,92v

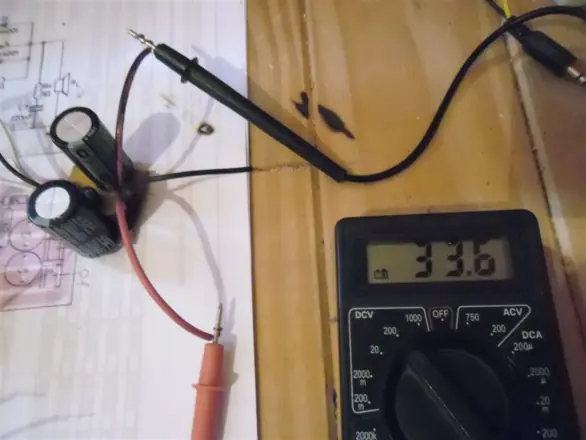

También marca 33.6V al medir +v por -v ya que se suman los 16,92v que da como resultado 33,84v (Bastante bien)
Bueno, eso es todo, nos vemos en mi próximo post.
