Este Tutorial muestra como se puede limpiar el motor paso a paso o valvula IAC, ante problemas graves de estado del ralentí. La idea es realizarlo de manera correctiva mas no preventiva. Motores K4M - K4J
HERRAMIENTAS:
- Destornillador Philips mediado
- Limpiador multiuso WD-40 (o similar)
- Grasa siliconada Unisilkon L250 (o similar)
- Trapo de algodón (que no desprenda pelusa)
SÍNTOMAS:
- Ralentí inestable. Oscila permanentemente debajo de las 1000 RPM.
- Ralentí muy bajo. El motor tiene a apagarse solo.
- Ralentí elevado. Queda acelerado en forma permamente.
SOLUCIÓN:
De acuerdo a los comentarios que había leídos, mas lo que me dicen los mecánicos, se va a limpiar el motor paso a paso. El mismo se encarga de mantener el ralentí en forma estable a pedido de la ECU.
El mismo es un motor que tiene un piñón muy pequeño, y este se acopla con una cremallera cilíndrica. A su vez, esta cremallera (eje tallado) en un extremo tiene un disco plástico con forma de tapón. Este tapón restringe el paso de aire entre el cuerpo de la admisión y un bypass que va hasta el canister.

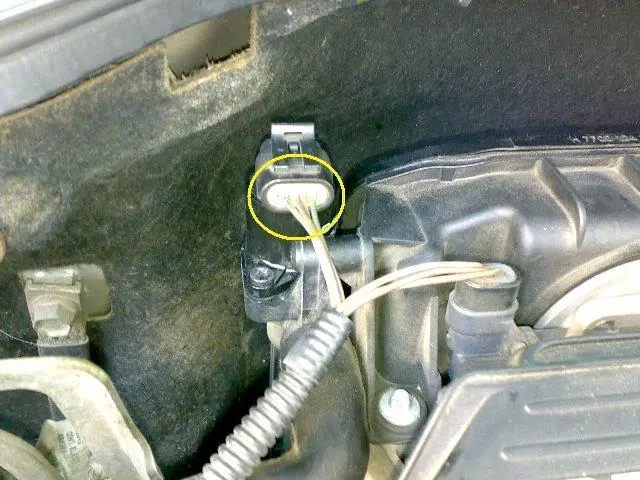

1.- Lo primero es identificar el motor paso a paso, su ubicación y luego desconectar el plug(4 cables) que viene conectado en el mismo.

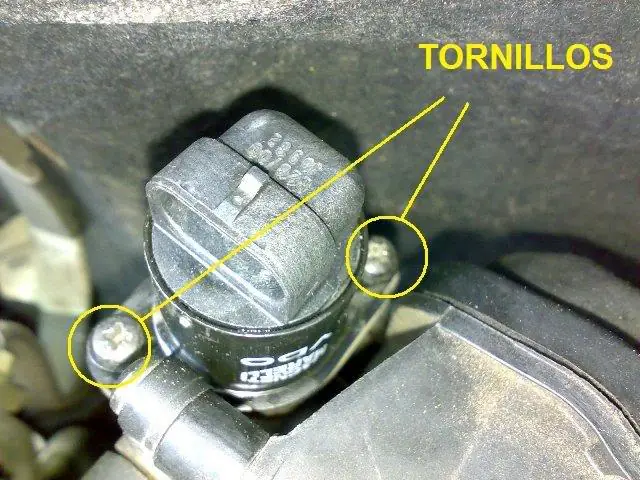

2.- Ahora tenemos que sacar los dos (2) tornillos Philips que sujetan el motor paso a paso, el de adelante sale fácil y el de atrás cuesta un poco.

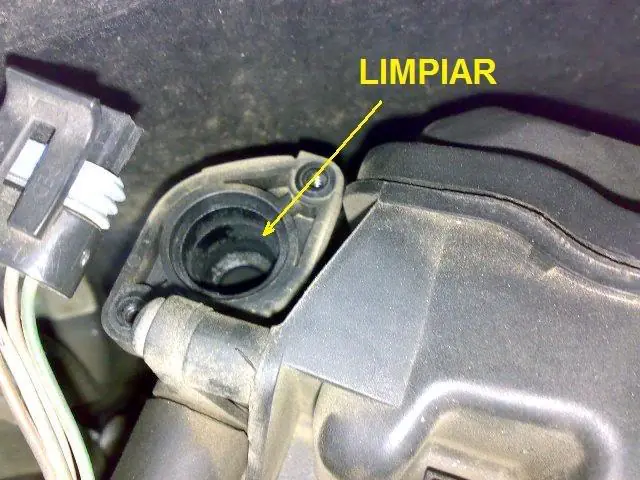

3.- Esto es lo que se ve en el cuerpo de la admisión sin el motor paso a paso, aprovechen y limpien con el trapo todo lo que se pueda el asiento del tapón.

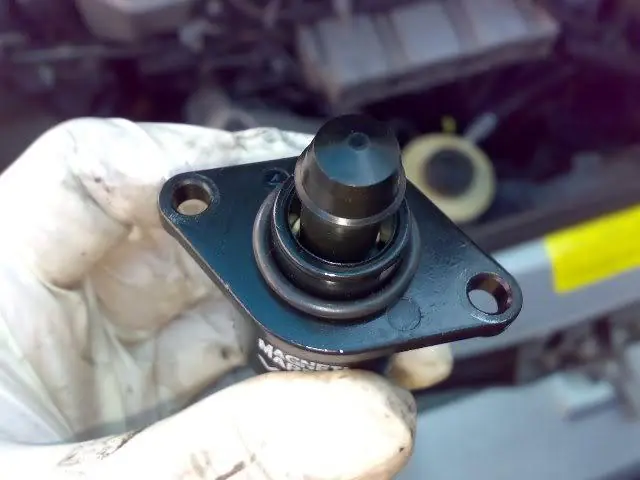

4.- Una vez retirado, vamos a sujetar el motor paso a paso desde el cuerpo del mismo y le damos con el WD-40 (limpiador) hasta que quede sin suciedad. Y si consideran necesario, reemplacen el o-ring (sello de nitrilo), no me fije que código es, pero en cualquier almacén se puede conseguir.

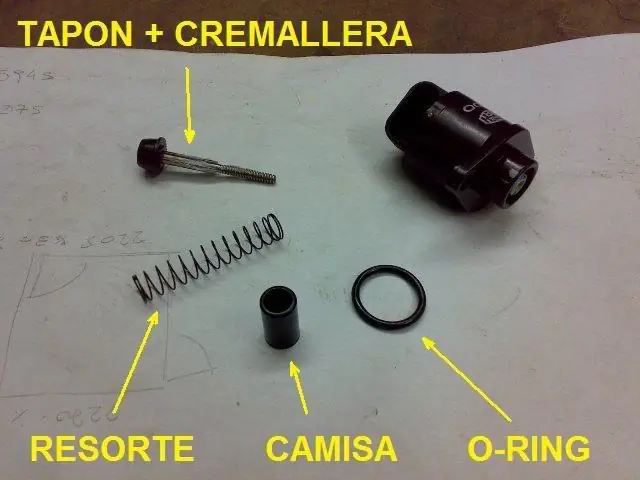

5.- Ahora, con mucha suavidad vamos a tirar desde el "tapón" hacia afuera, así logramos extraer el tapón con la cremallera, el resorte y la camisa del mismo.
6.- Una vez desarmado, nuevamente con el WD-40 volvemos a limpiar todos los componentes. Luego, con aire comprimido secamos y retiramos todo lo posible los vestigios que hayan quedado.

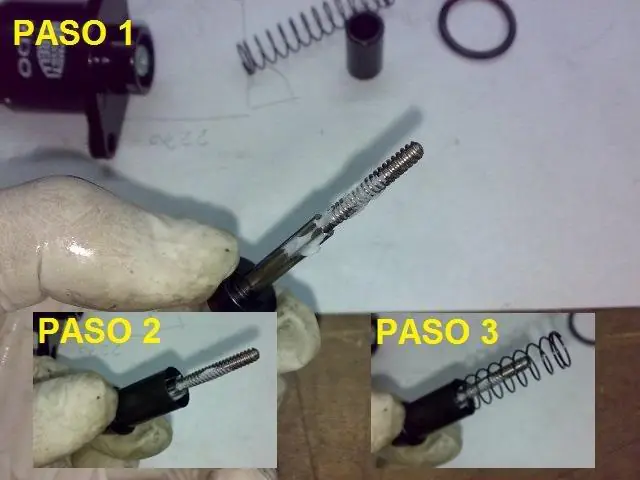

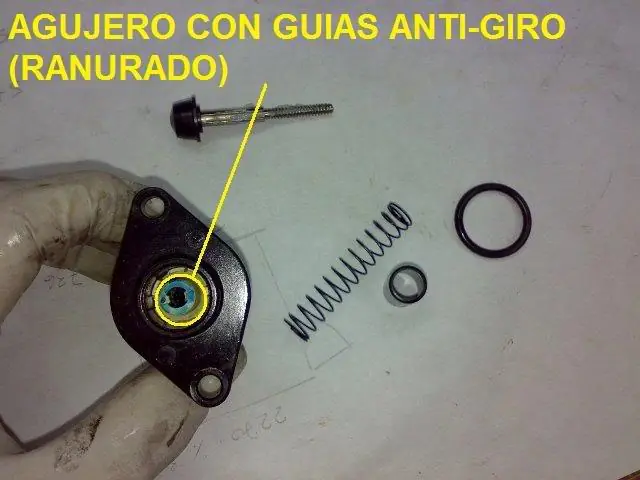

7.- Colocamos grasa en la cremallera (ni mucho ni poco) y armamos todo el conjunto. Tener sumo cuidado con la posición de la camisa del resorte. Además de esto, van a notar que la cremallera tiene dos ranurados que hacen de guía anti-giro. El agujero del motor paso a paso también las tiene.
ATENCION: Van a notar que una vez que la cremallera entra en el cuerpo del motor paso a paso, la misma queda medio suelta. Tienen que hacer un poquito de fuerza como para que calcen unos hilos de "piñoncito", luego se van al auto nuevamente, conectan al plug del motor y le dan contacto al auto. Van a notar que la cremallera (con tapón y todo) entra unos 10 mm. Una vez que termine de moverse, pueden sacar el contacto y colocar nuevamente el motor paso a paso en su lugar.
Terminado todo el trabajo, arrancamos el motor. En el caso se quien realizó el procedimiento, se quedo acelerado a unas 3000 RPM; entonces se le ocurrió apagar y encender el motor varias veces, y notó que el ralentí iba disminuyendo poco a poco. Al cabo de unas 5 veces de hacer esto, el ralentí se estabilizó en torno a las 750 RPM. Recuerde que para reconocer un sensor nuevo es necesario acelerar el motor a unas 2.500rpms durante 5 segundos.
De acuerdo a los comentarios que se declaran abajo, no es necesario arrancar el motor. Con solo repetir varias veces el siguiente procedimiento, el ajuste del ralentí se hace sin mayores inconvenientes.
1- Poner el contacto
2- Esperar 15 segundos
3- Sacar el contacto
Tutorial tomado de: www.clubmeganeargentina.com.co
Considerado publico.
HERRAMIENTAS:
- Destornillador Philips mediado
- Limpiador multiuso WD-40 (o similar)
- Grasa siliconada Unisilkon L250 (o similar)
- Trapo de algodón (que no desprenda pelusa)
SÍNTOMAS:
- Ralentí inestable. Oscila permanentemente debajo de las 1000 RPM.
- Ralentí muy bajo. El motor tiene a apagarse solo.
- Ralentí elevado. Queda acelerado en forma permamente.
SOLUCIÓN:
De acuerdo a los comentarios que había leídos, mas lo que me dicen los mecánicos, se va a limpiar el motor paso a paso. El mismo se encarga de mantener el ralentí en forma estable a pedido de la ECU.
El mismo es un motor que tiene un piñón muy pequeño, y este se acopla con una cremallera cilíndrica. A su vez, esta cremallera (eje tallado) en un extremo tiene un disco plástico con forma de tapón. Este tapón restringe el paso de aire entre el cuerpo de la admisión y un bypass que va hasta el canister.
1.- Lo primero es identificar el motor paso a paso, su ubicación y luego desconectar el plug(4 cables) que viene conectado en el mismo.
2.- Ahora tenemos que sacar los dos (2) tornillos Philips que sujetan el motor paso a paso, el de adelante sale fácil y el de atrás cuesta un poco.
3.- Esto es lo que se ve en el cuerpo de la admisión sin el motor paso a paso, aprovechen y limpien con el trapo todo lo que se pueda el asiento del tapón.
4.- Una vez retirado, vamos a sujetar el motor paso a paso desde el cuerpo del mismo y le damos con el WD-40 (limpiador) hasta que quede sin suciedad. Y si consideran necesario, reemplacen el o-ring (sello de nitrilo), no me fije que código es, pero en cualquier almacén se puede conseguir.
5.- Ahora, con mucha suavidad vamos a tirar desde el "tapón" hacia afuera, así logramos extraer el tapón con la cremallera, el resorte y la camisa del mismo.
6.- Una vez desarmado, nuevamente con el WD-40 volvemos a limpiar todos los componentes. Luego, con aire comprimido secamos y retiramos todo lo posible los vestigios que hayan quedado.
7.- Colocamos grasa en la cremallera (ni mucho ni poco) y armamos todo el conjunto. Tener sumo cuidado con la posición de la camisa del resorte. Además de esto, van a notar que la cremallera tiene dos ranurados que hacen de guía anti-giro. El agujero del motor paso a paso también las tiene.
ATENCION: Van a notar que una vez que la cremallera entra en el cuerpo del motor paso a paso, la misma queda medio suelta. Tienen que hacer un poquito de fuerza como para que calcen unos hilos de "piñoncito", luego se van al auto nuevamente, conectan al plug del motor y le dan contacto al auto. Van a notar que la cremallera (con tapón y todo) entra unos 10 mm. Una vez que termine de moverse, pueden sacar el contacto y colocar nuevamente el motor paso a paso en su lugar.
Terminado todo el trabajo, arrancamos el motor. En el caso se quien realizó el procedimiento, se quedo acelerado a unas 3000 RPM; entonces se le ocurrió apagar y encender el motor varias veces, y notó que el ralentí iba disminuyendo poco a poco. Al cabo de unas 5 veces de hacer esto, el ralentí se estabilizó en torno a las 750 RPM. Recuerde que para reconocer un sensor nuevo es necesario acelerar el motor a unas 2.500rpms durante 5 segundos.
De acuerdo a los comentarios que se declaran abajo, no es necesario arrancar el motor. Con solo repetir varias veces el siguiente procedimiento, el ajuste del ralentí se hace sin mayores inconvenientes.
1- Poner el contacto
2- Esperar 15 segundos
3- Sacar el contacto
Tutorial tomado de: www.clubmeganeargentina.com.co
Considerado publico.
