Bienvenidos a mi post
Esta vez les traigo como armarse un gabinete recreativo "Maquina Arcade" , para que puedan jugar a los clasicos como pac man , galaga , mortal kombat , street fighter , killer instinct , marvel vs capcom , King of Fighters y miles de juegos mas con una PC y el emulador MAME .
Materiales :
1. 3 paneles de madera 8X4 de 5/8 de grueso (yo en mi caso use el cedro pencil)
2. Sierra de cortar madera
3. Una mesa para cortar la madera
4. cinta para medir
5. lapiz
6. los planos (incluidos en el post)
7. Recomendable un ayudante para que aguante la madera
8. un tabloncito de madera para que lo usen de carril para la sierra
9. martillo
10. 2 o 3 clavitos de madera
11. Un furmon para cortar madera (como una especie de cortafrio pero para la madera)
12. Mucha precaucion y equipo de seguridad para manejar la sierra
Aqui les mostrare los planos :

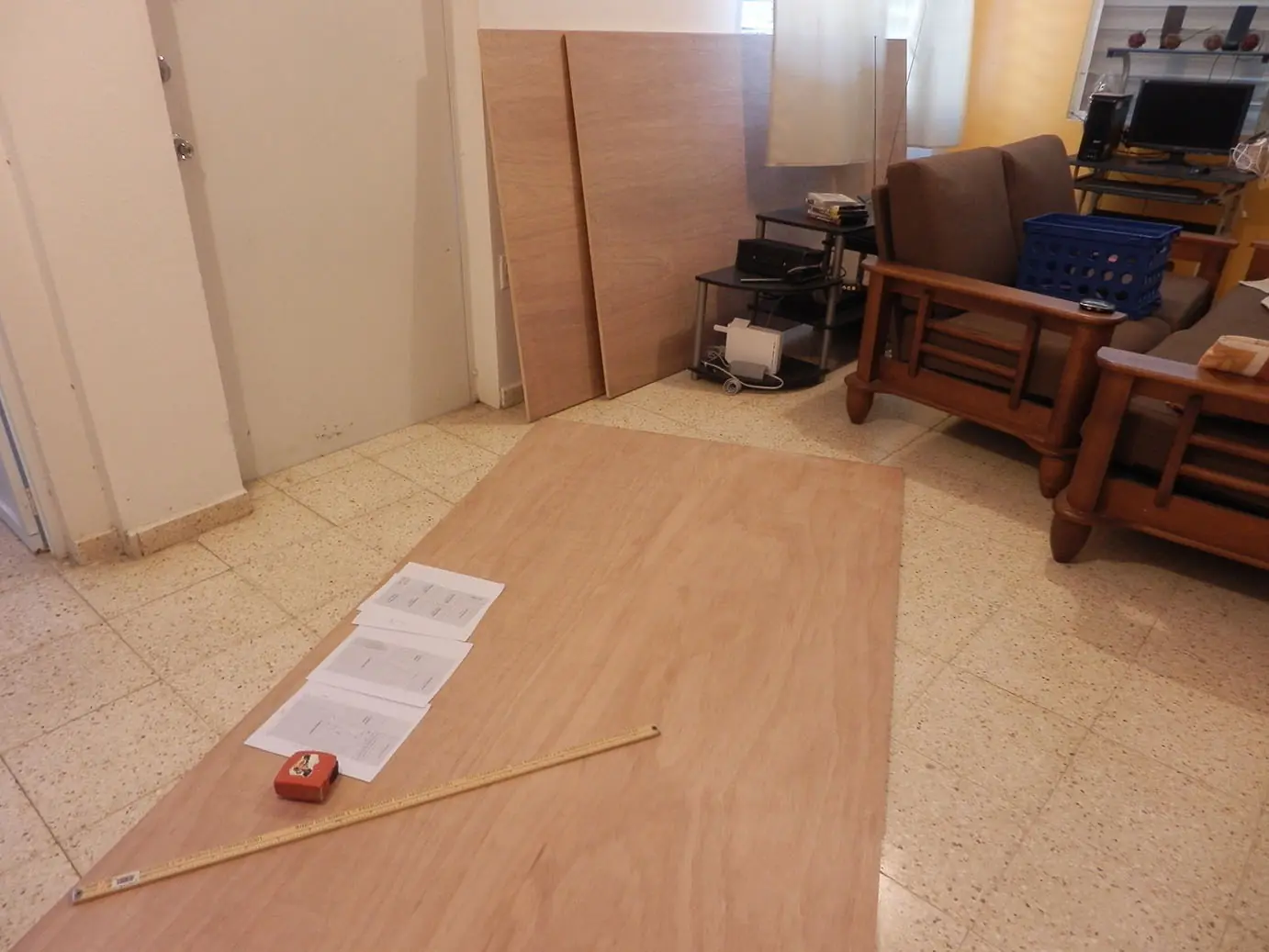

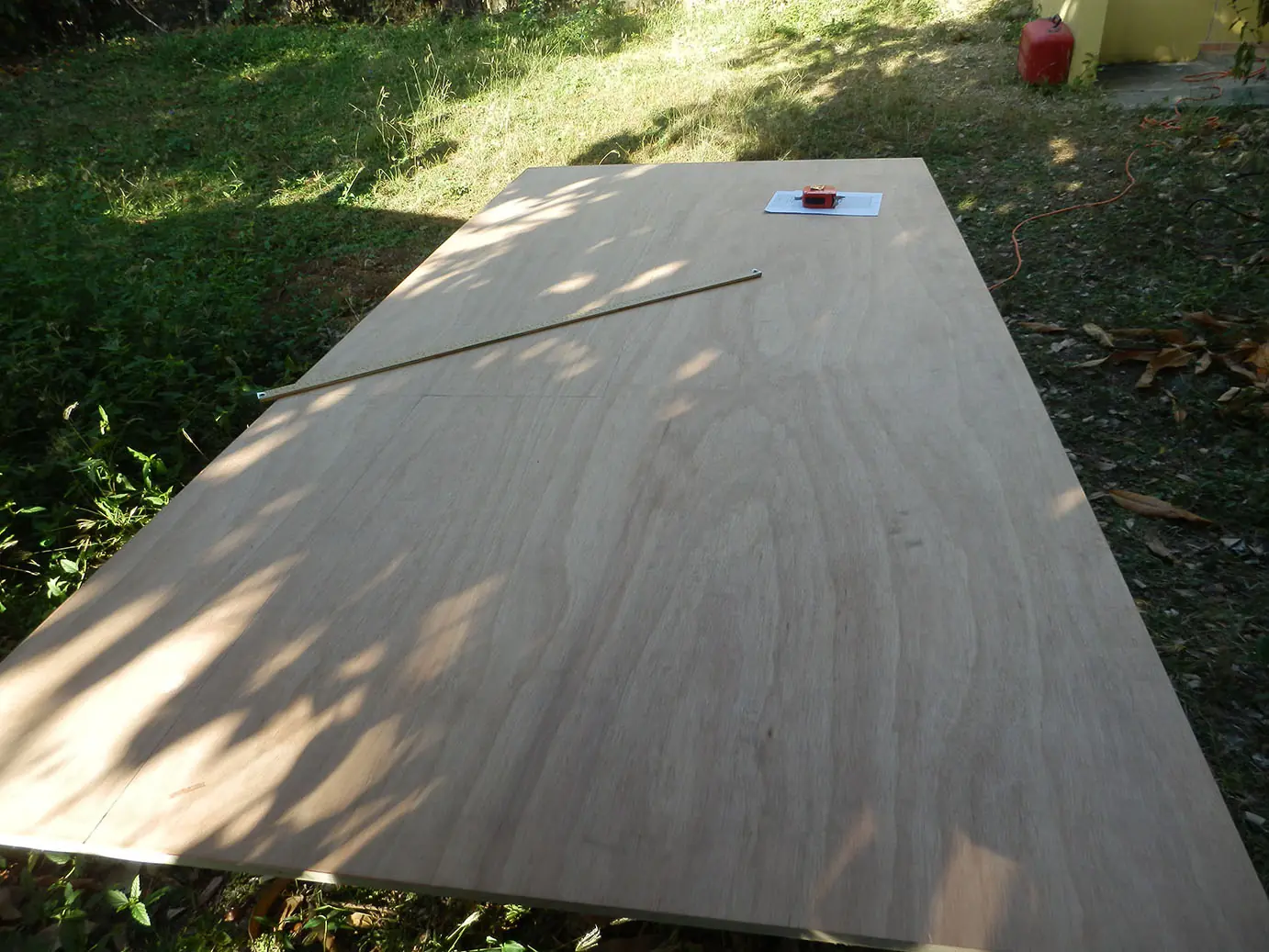

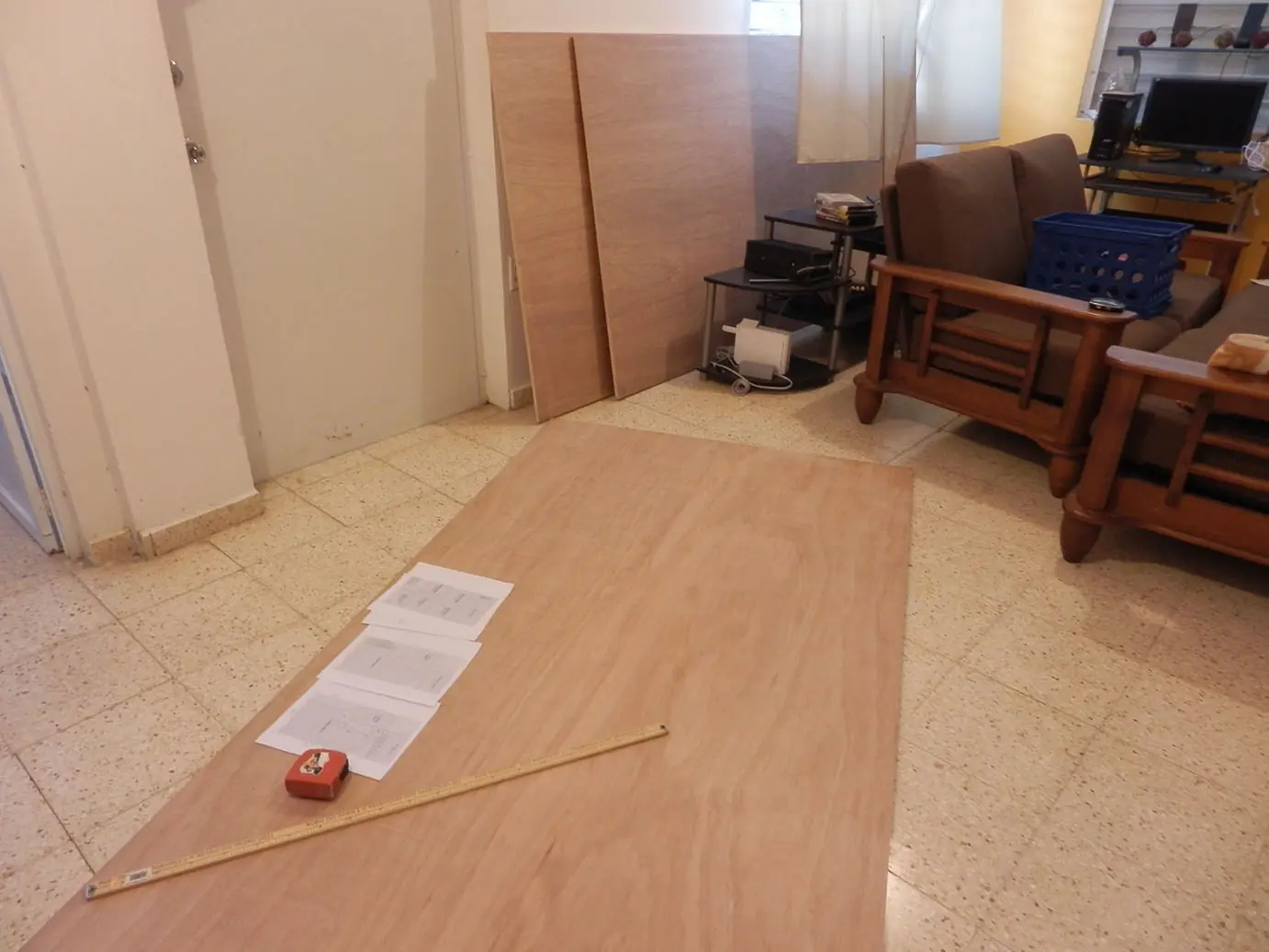

Aqui les muestro las maderas :

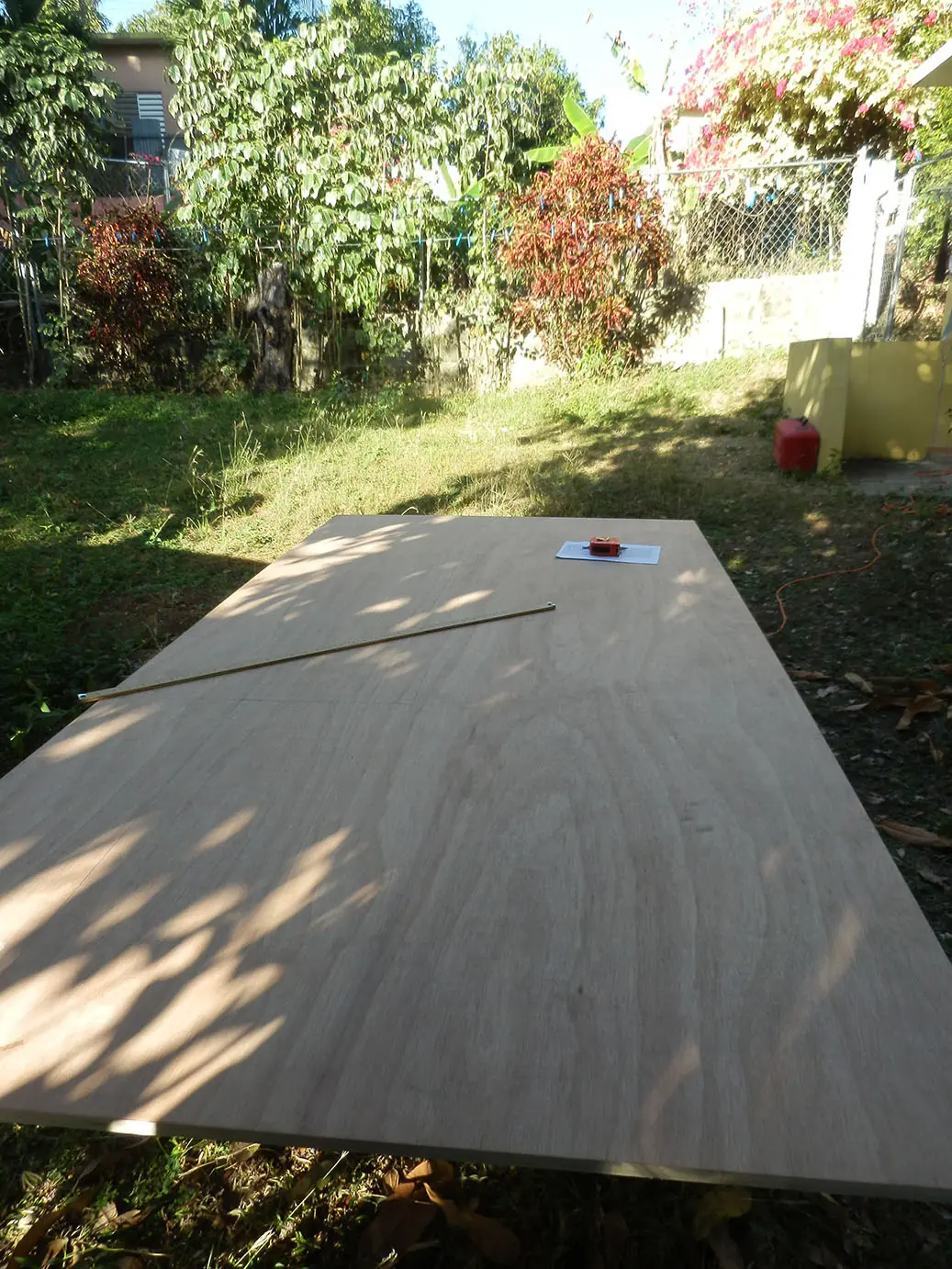

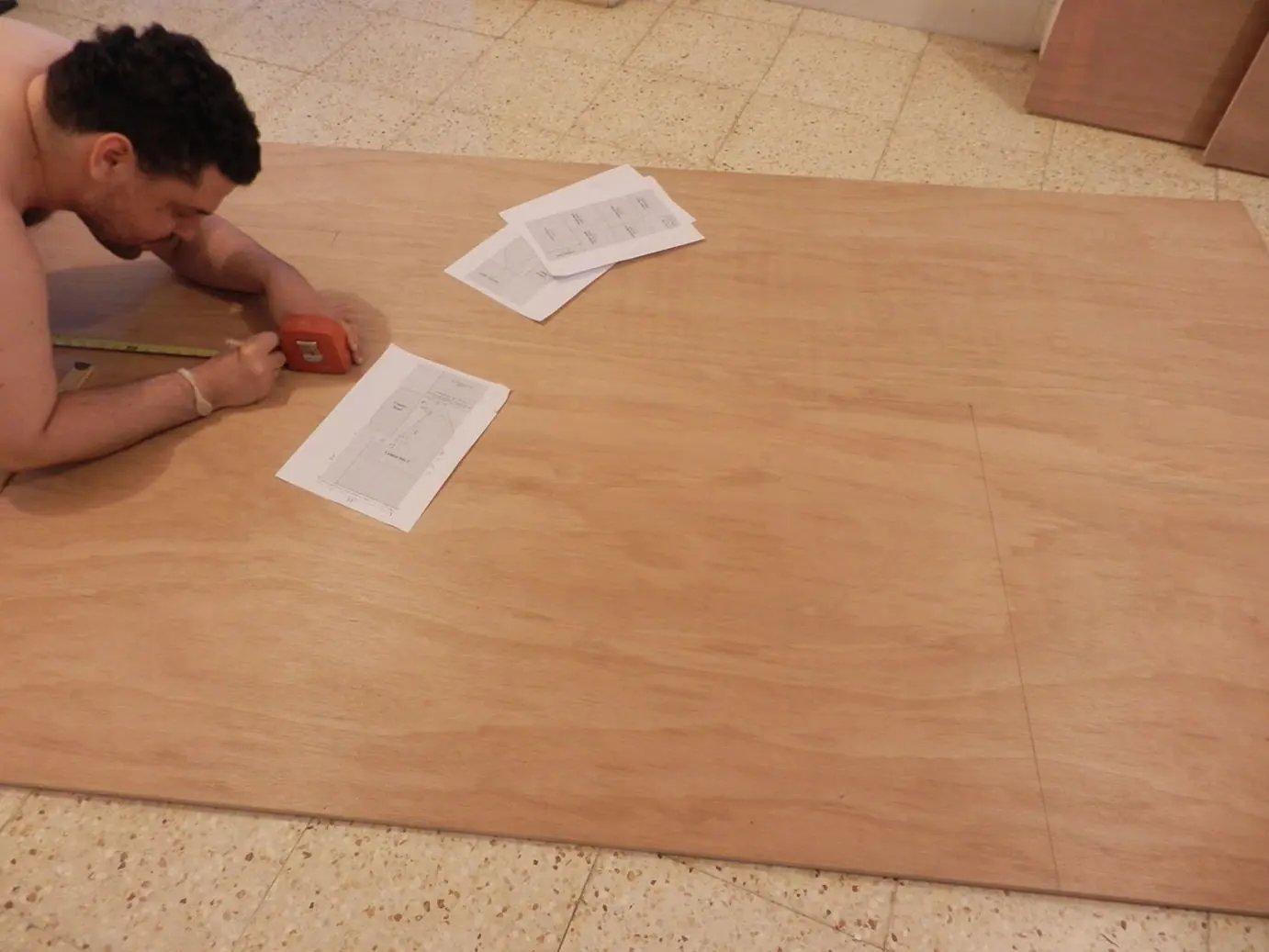

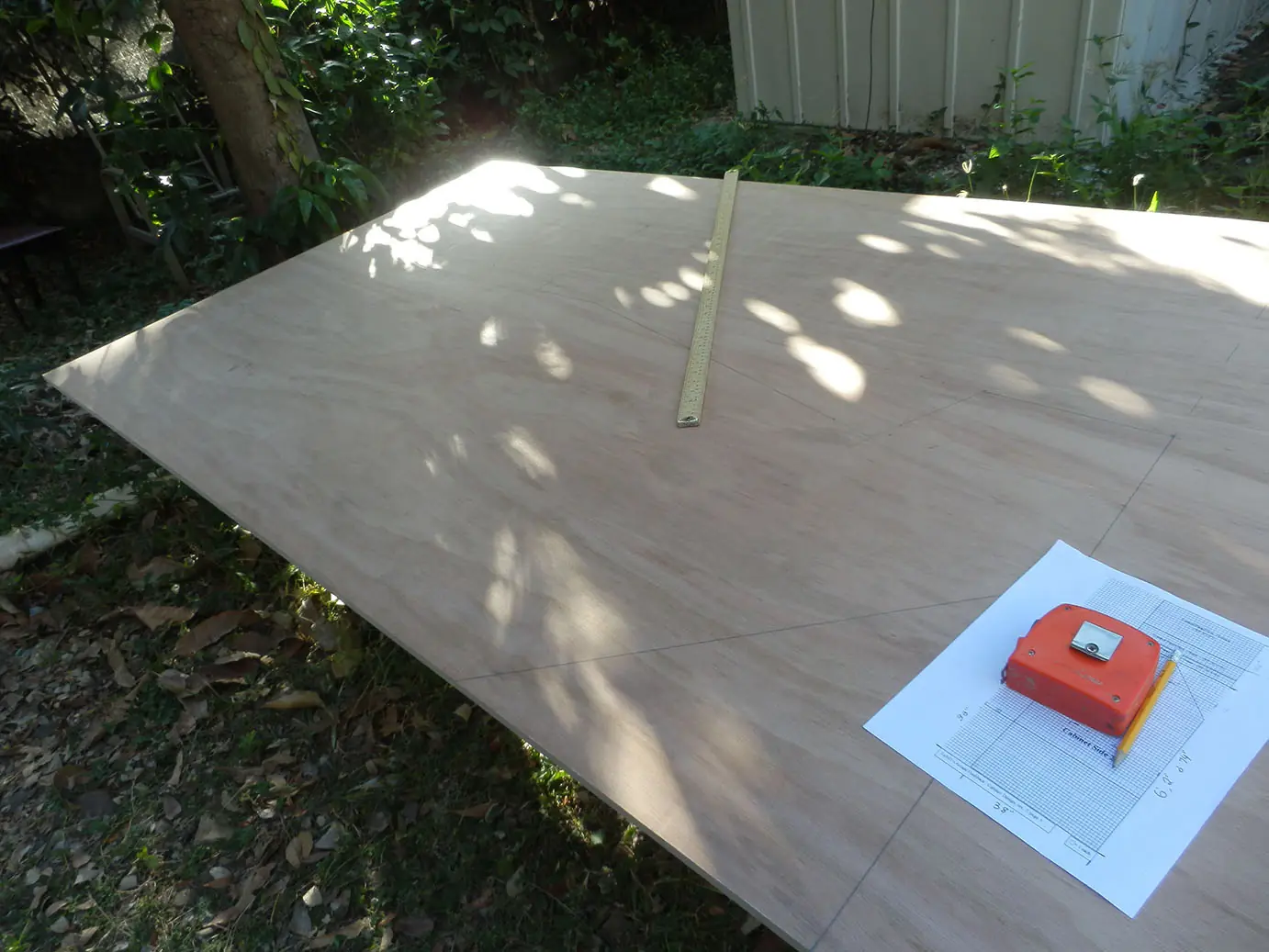

Lo primero es marcar la madera con un lapiz usando un metro y una cinta metrica :
Esto es lo mas importante , asegurense de que quede casi perfecto , los planso estan a escala en pulgadas .

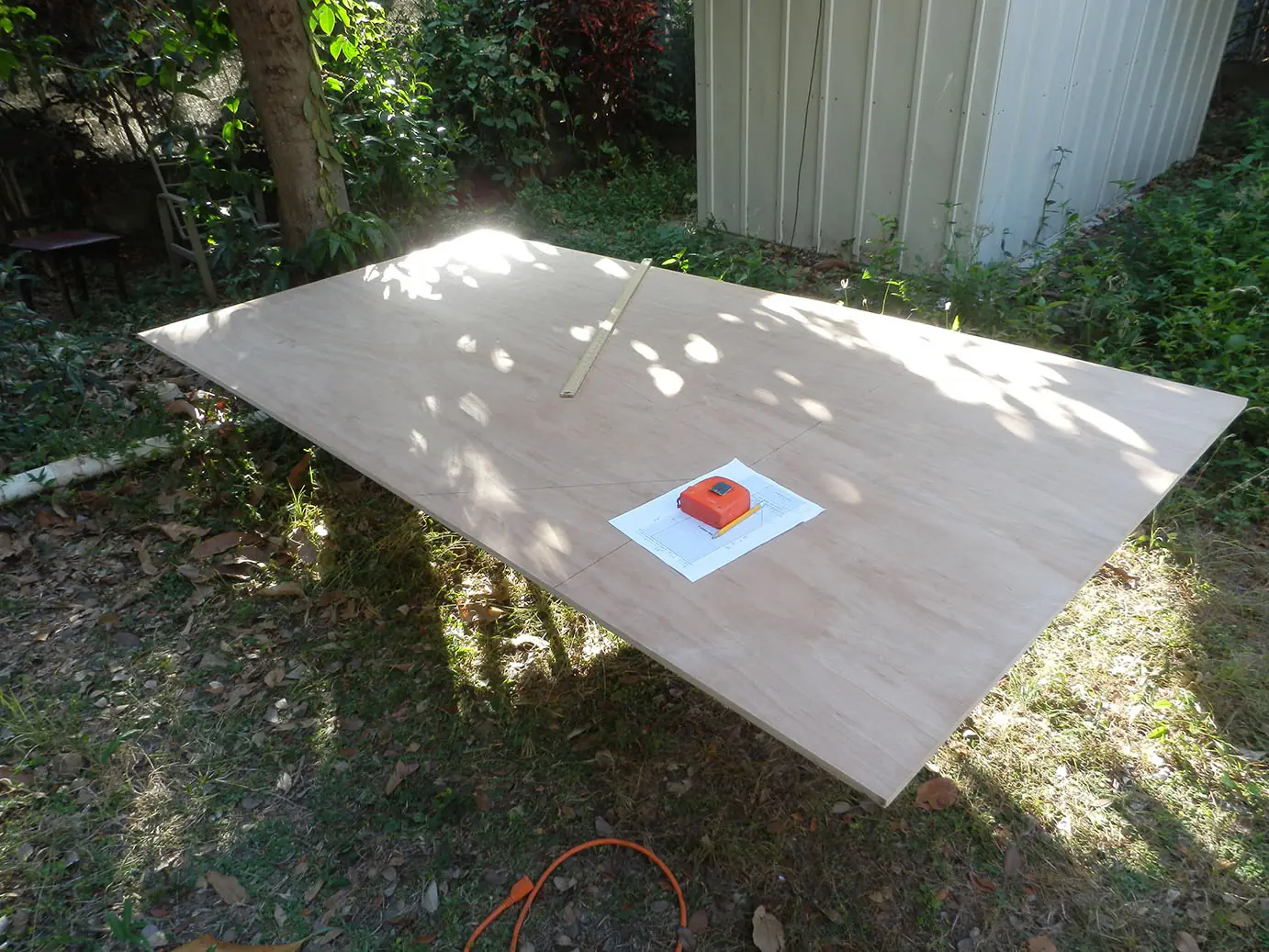

Una vez marcada la madera buscamos nuestro espacio para trabajar y buscamos la mesa y ponemos la madera encima .

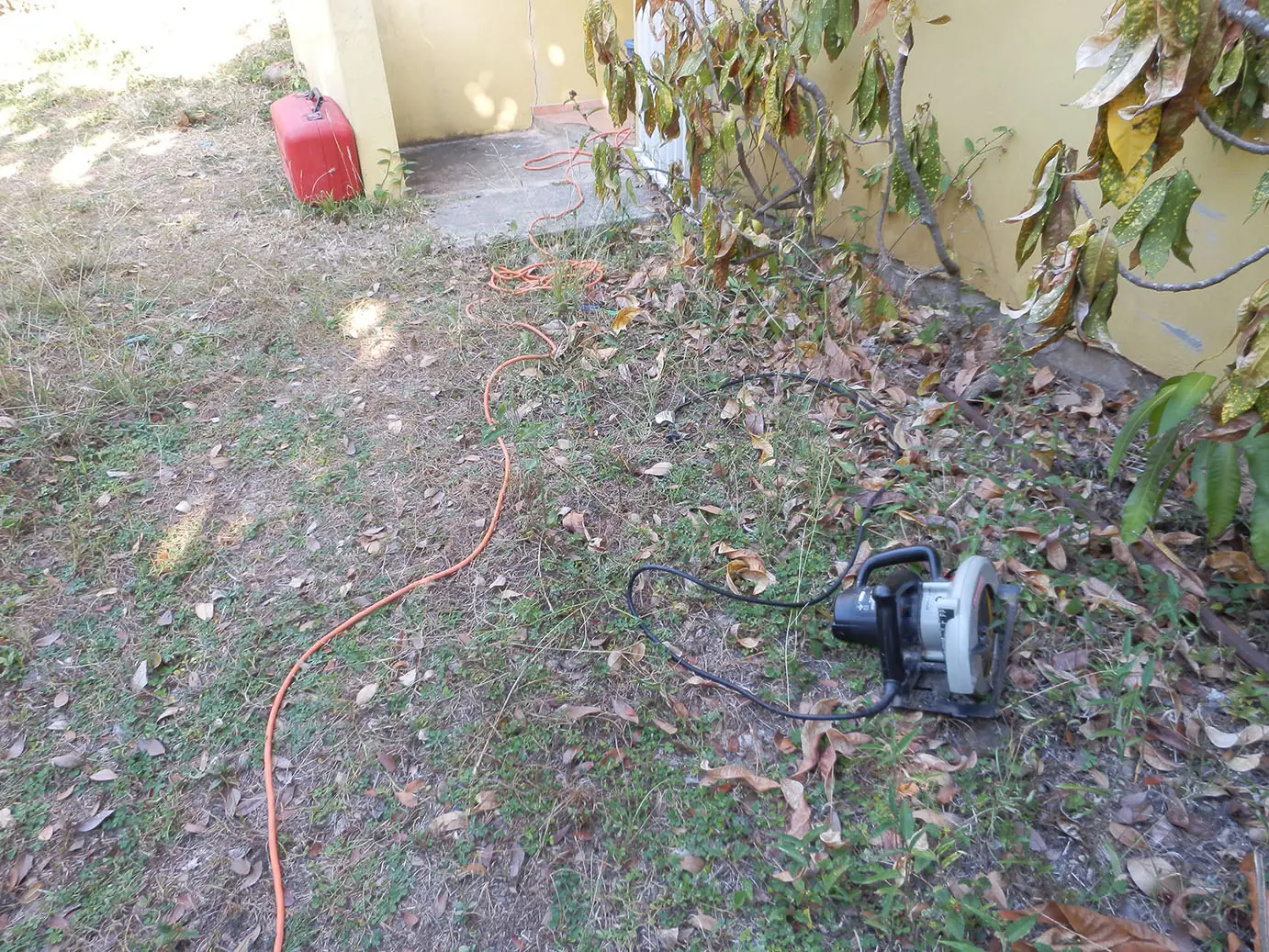

Aqui tenemos el arma principal , la sierra

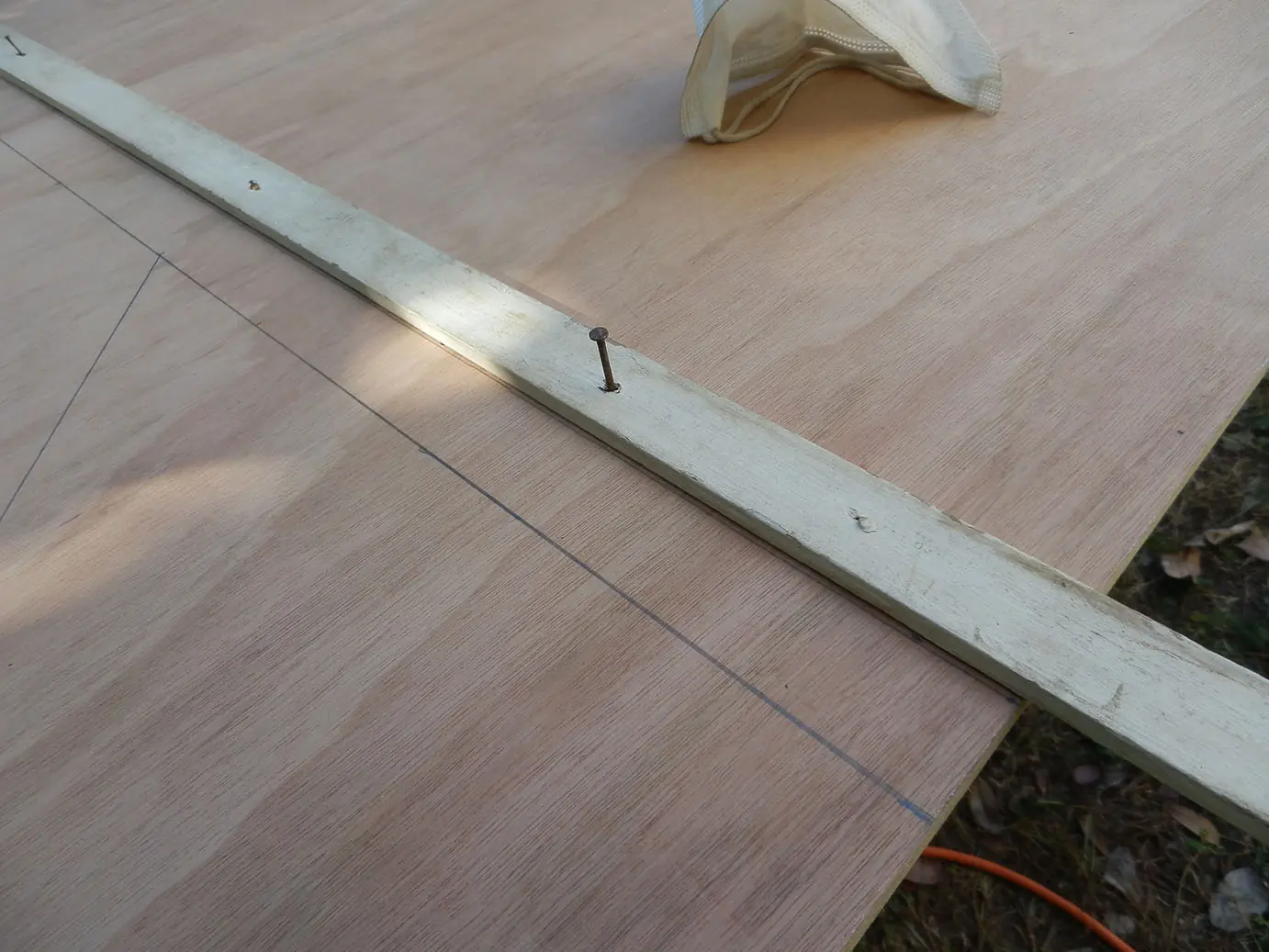

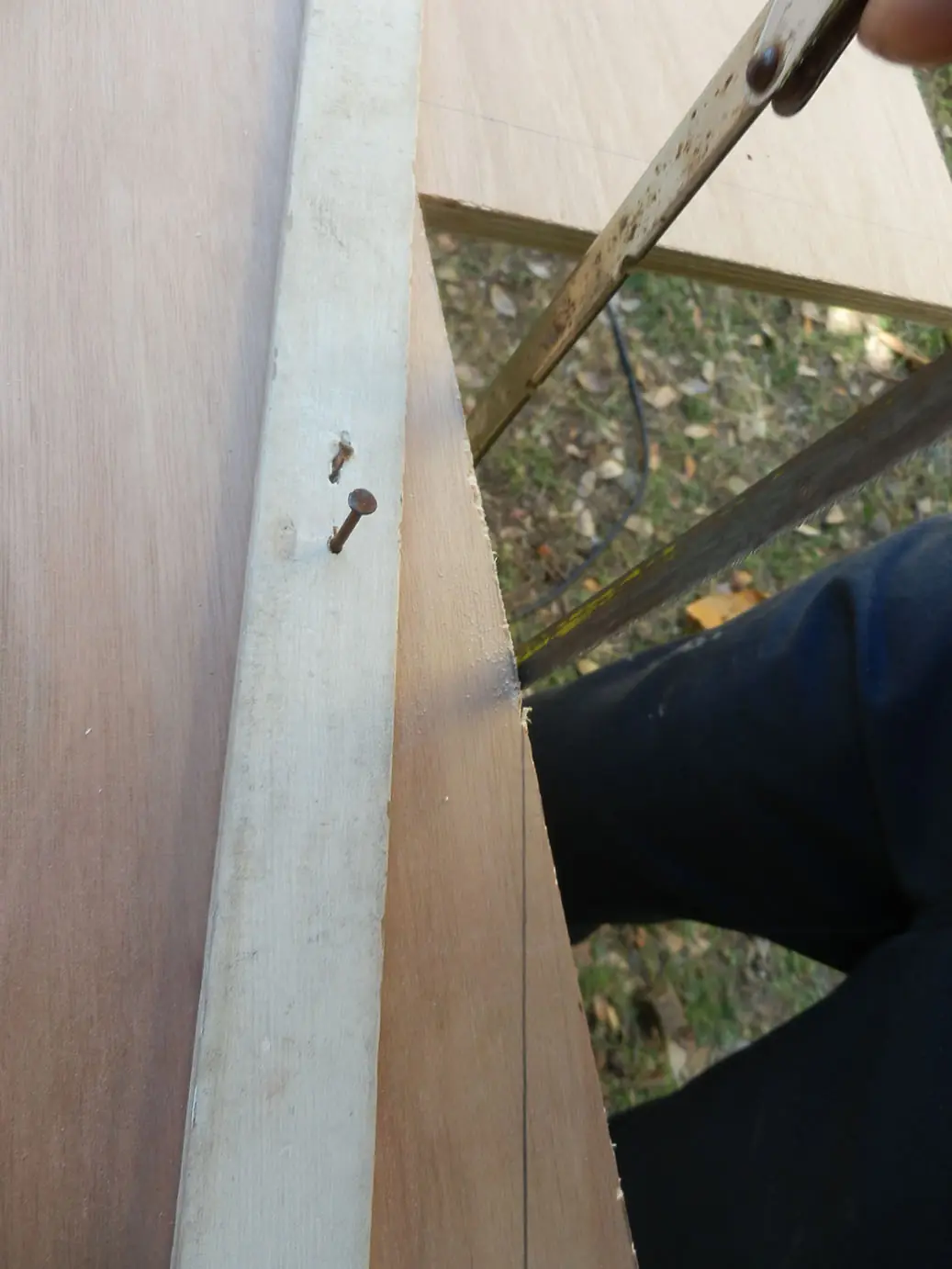

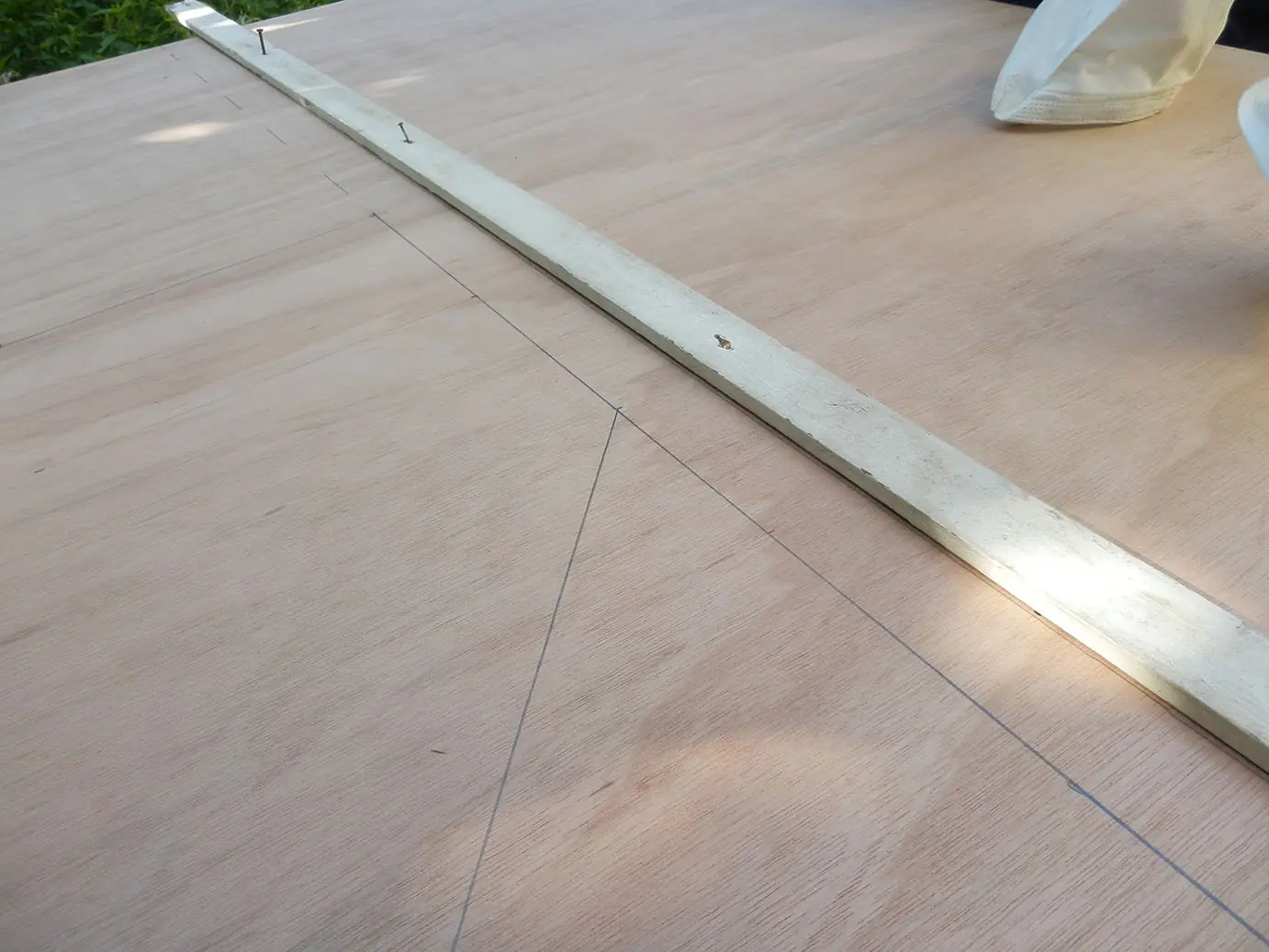

Este seria el carril para deslizar la sierra junto a el , es la guia de la sierra , en mi caso yo traze una linea a 1 1/2 " pulgada y media de por donde iba a cortar , no se si en su caso sea diferente dependiendo de la sierra .

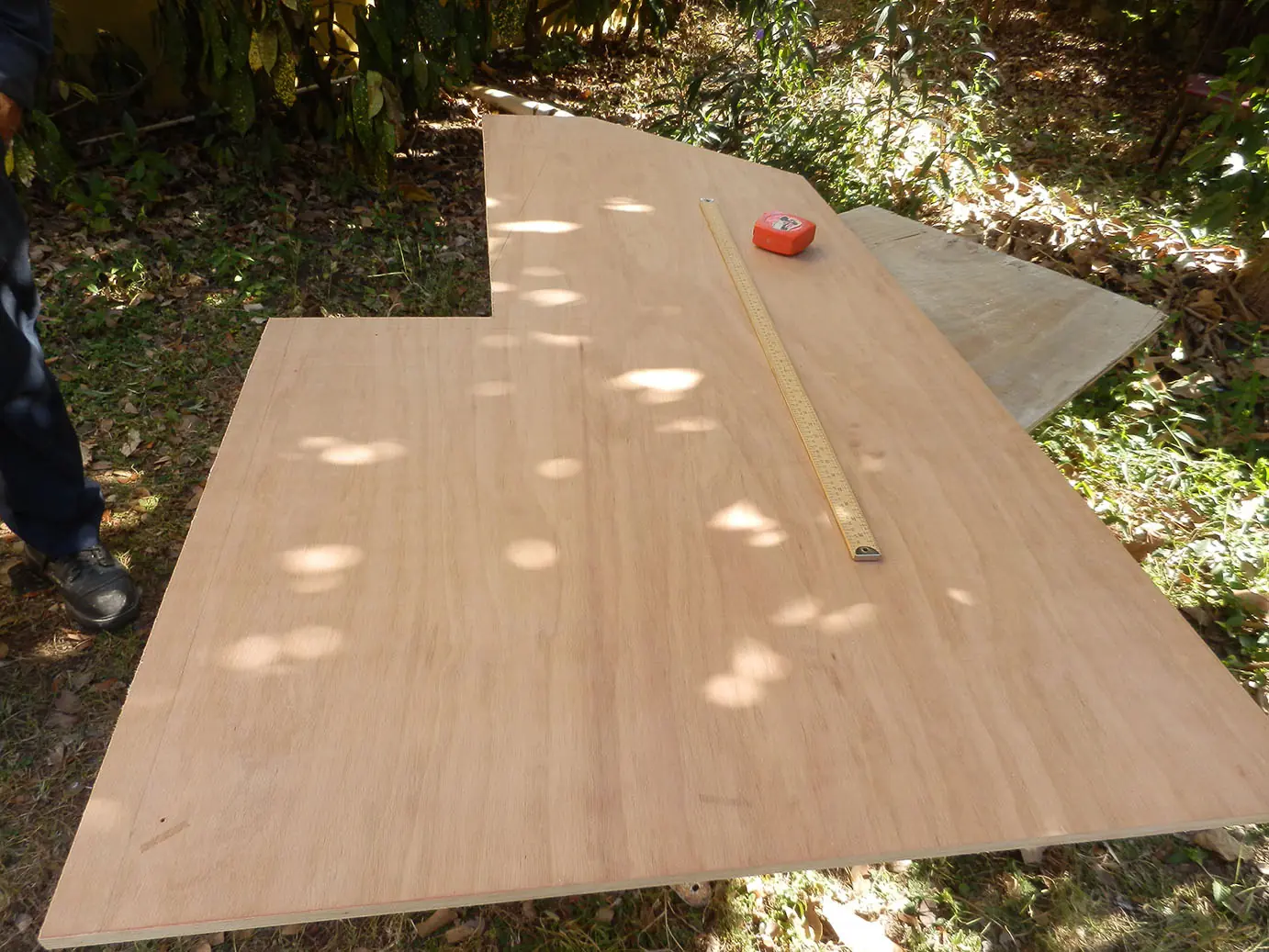

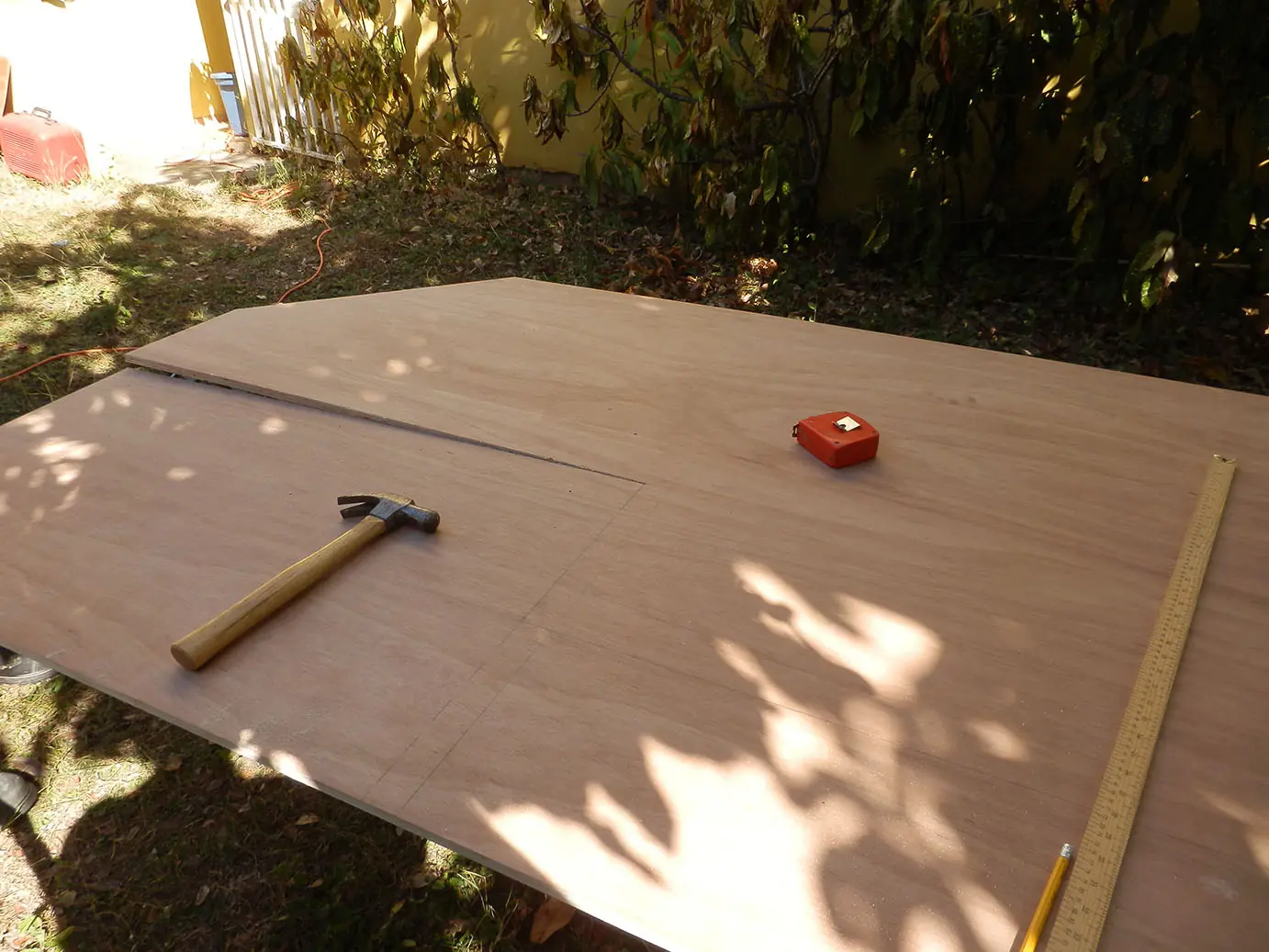

Aqui ya tiene varios cortes la madera

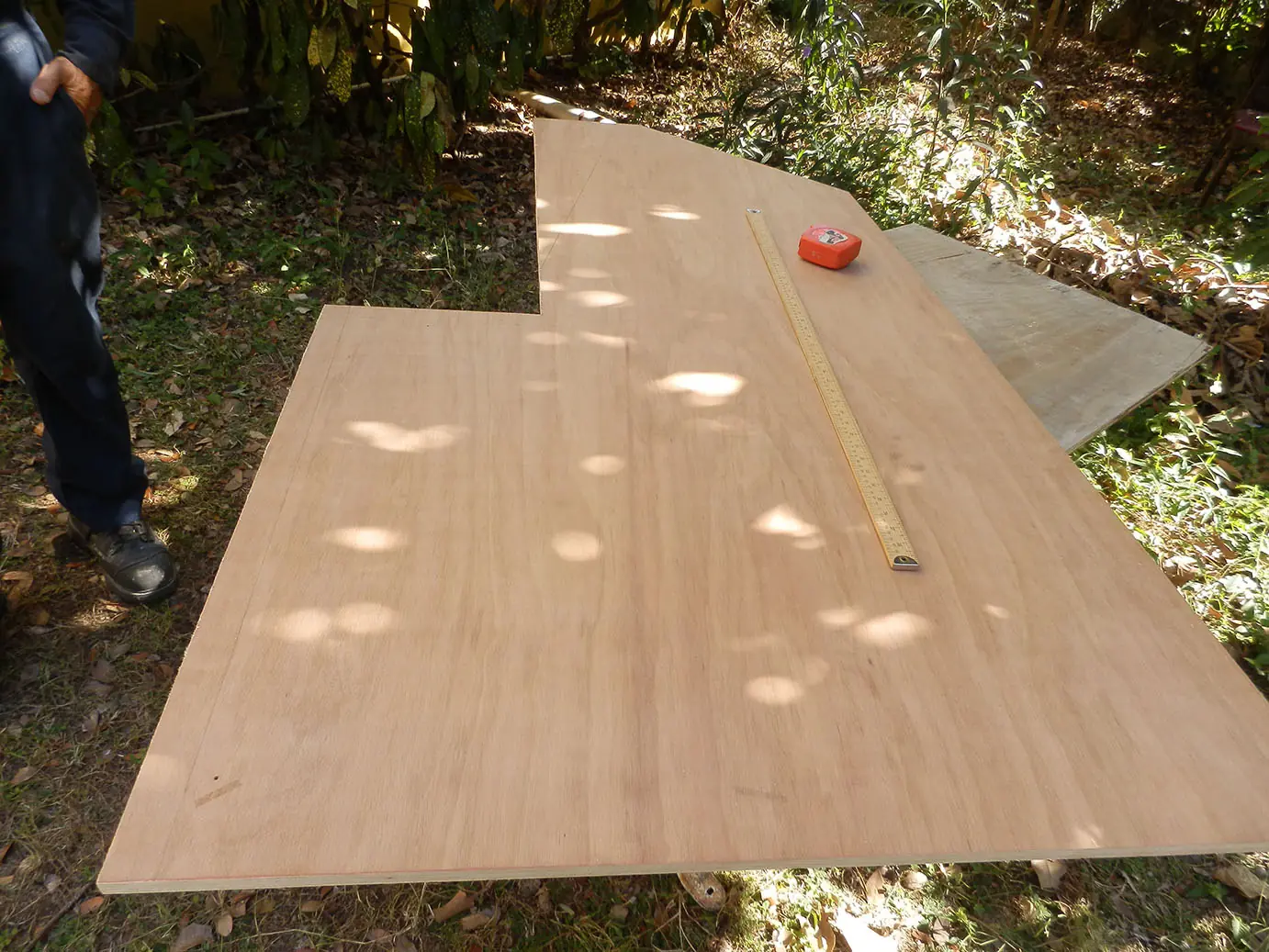

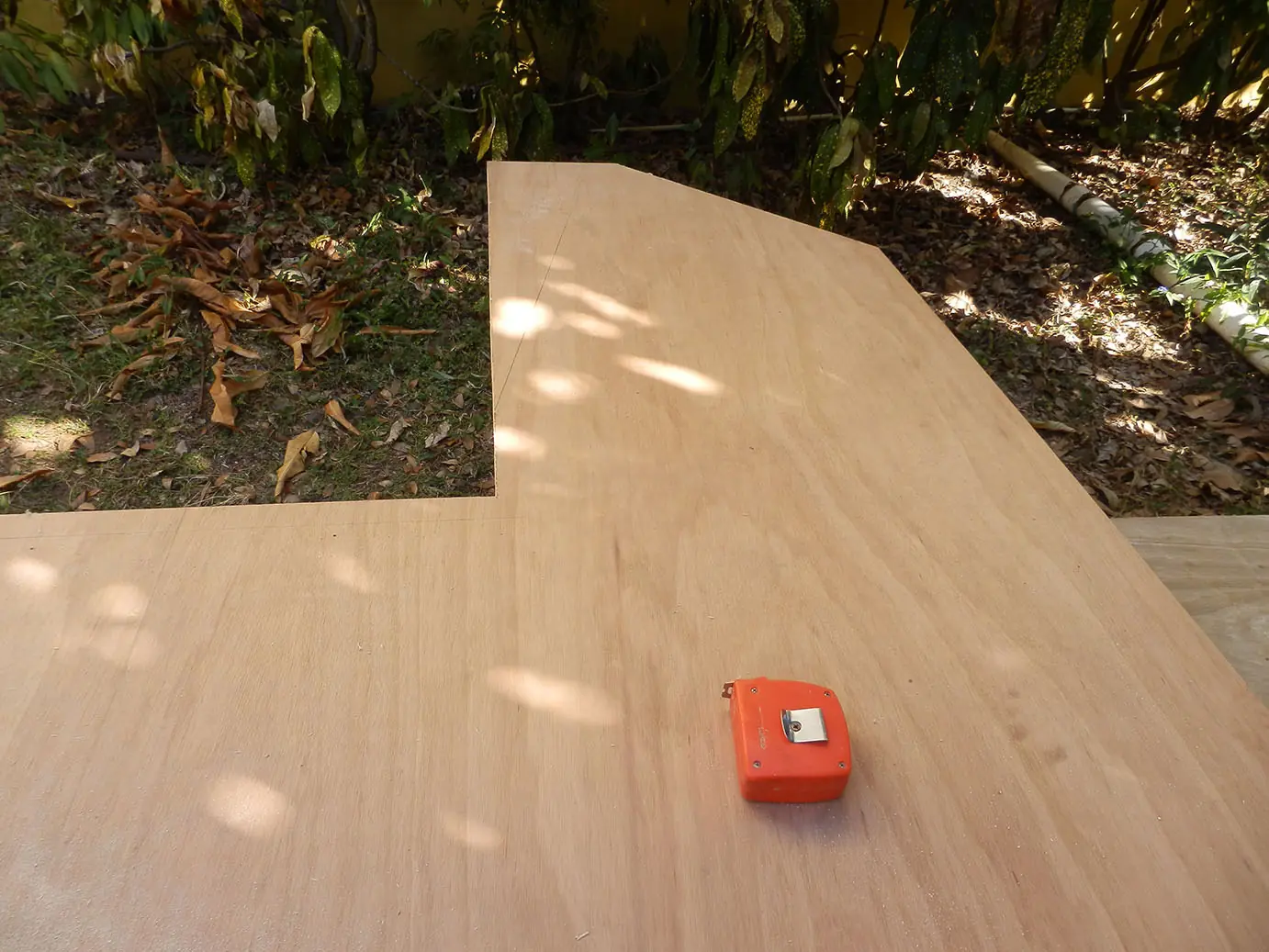

Aqui ya esta cogiendo forma
Aqui estoy yo con la sierra (parezco un psycho verdad ? jejeje)

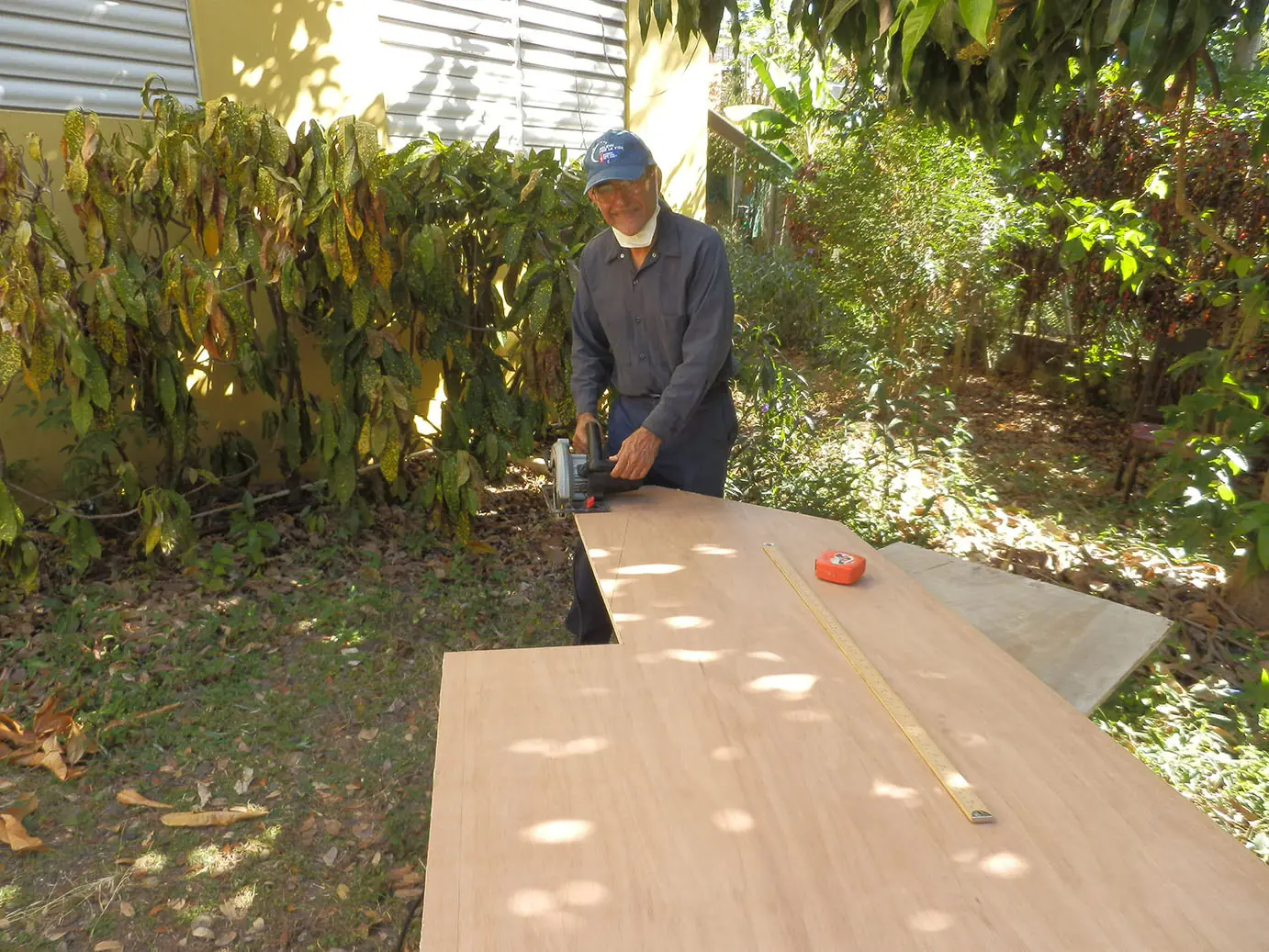

Aqui esta mi viejo ayudandome

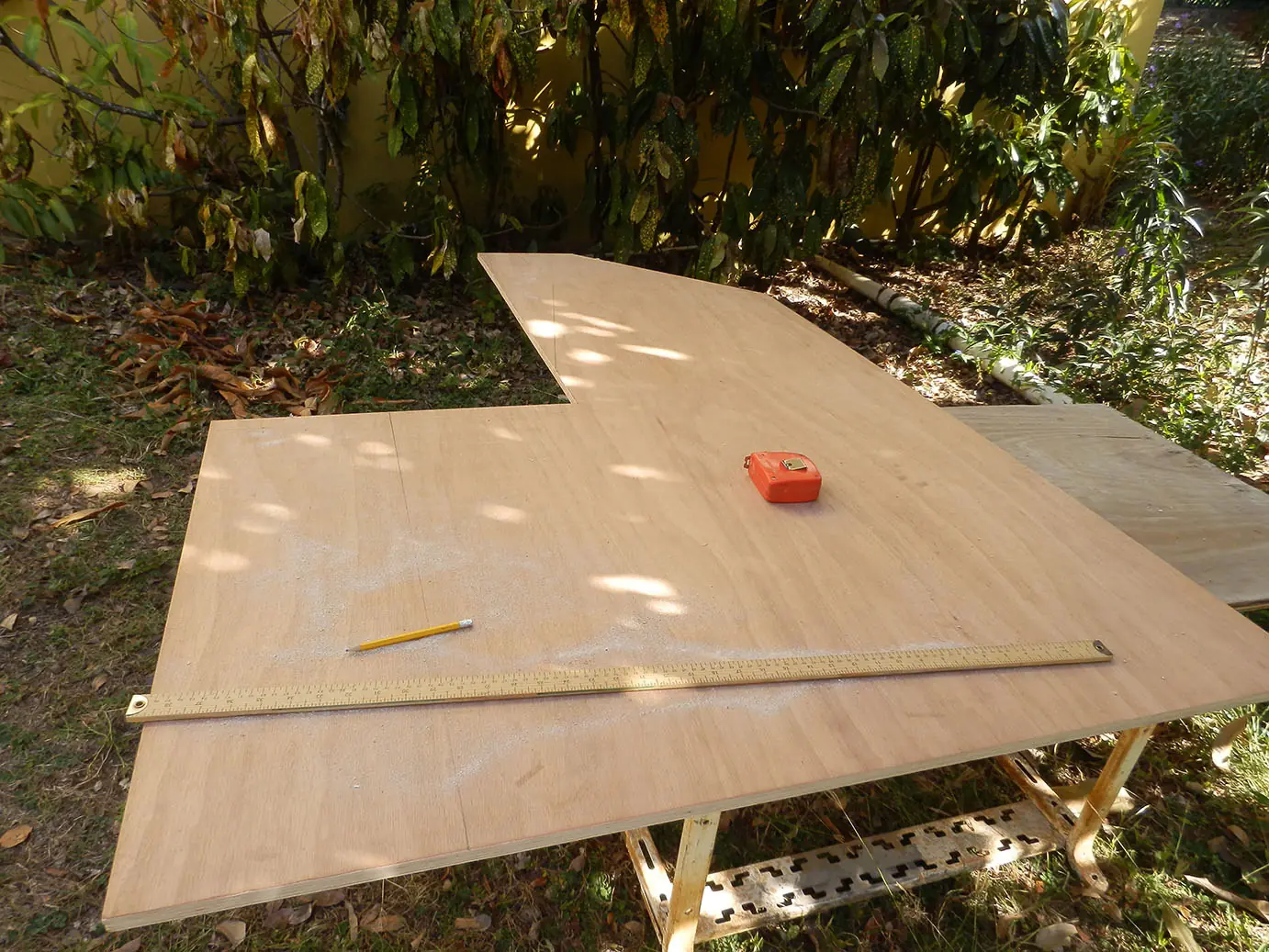

Aqui empieza lo bueno , esta es la parte mas dificil , la parte en angulo , la cierra al parecer no entra bien , pero le dan un poco con la segueta para que entre la sierra .

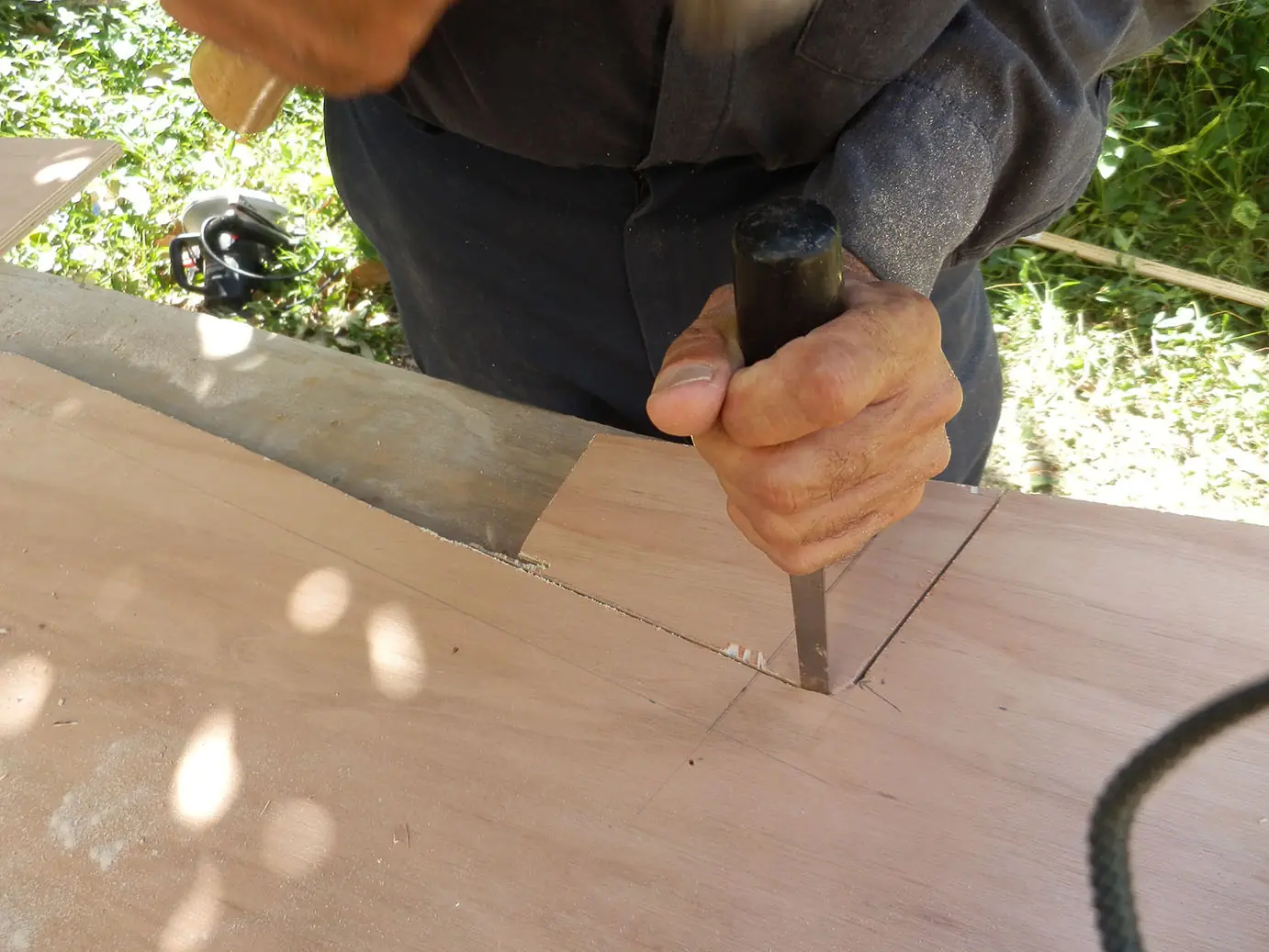

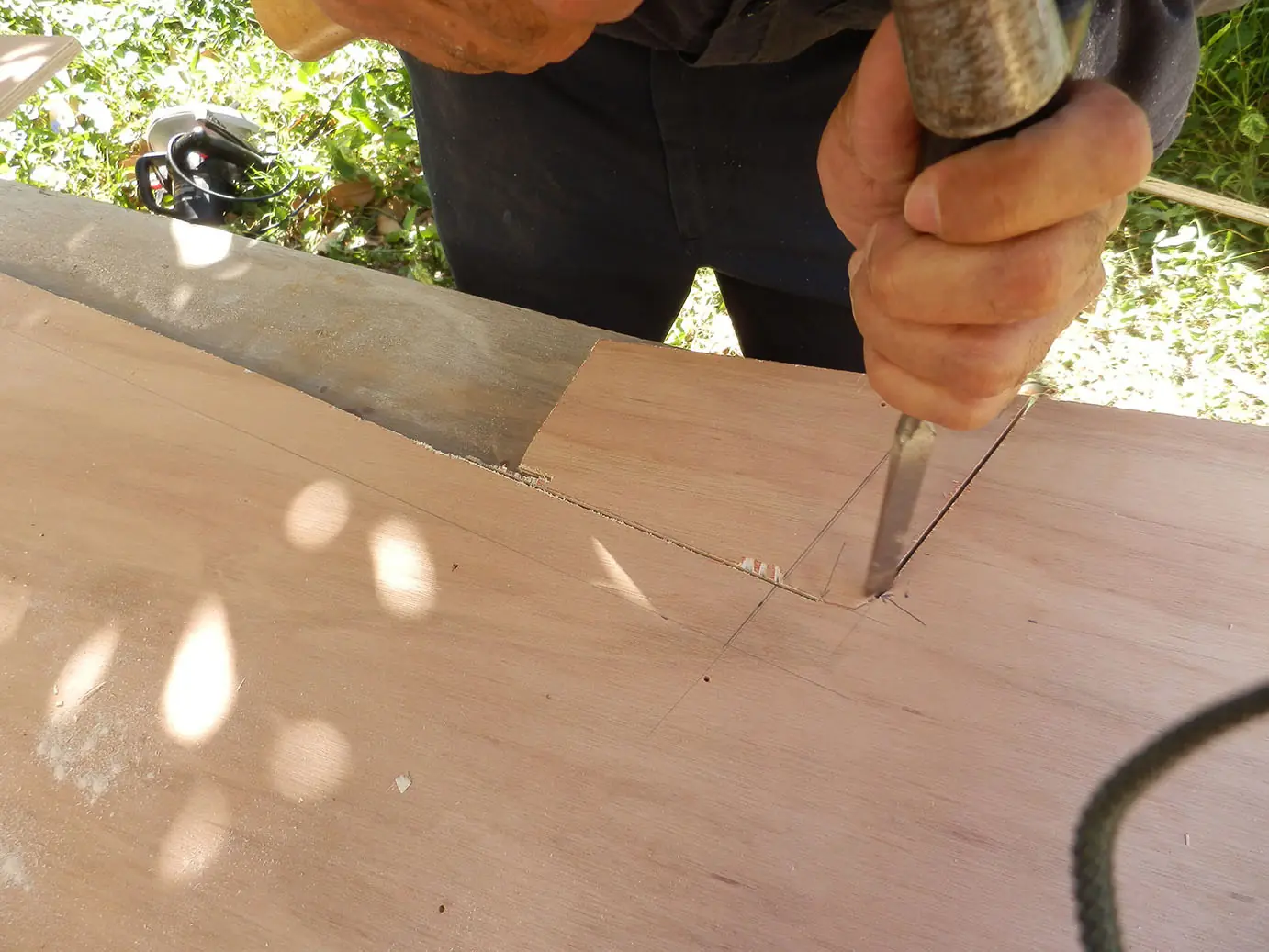

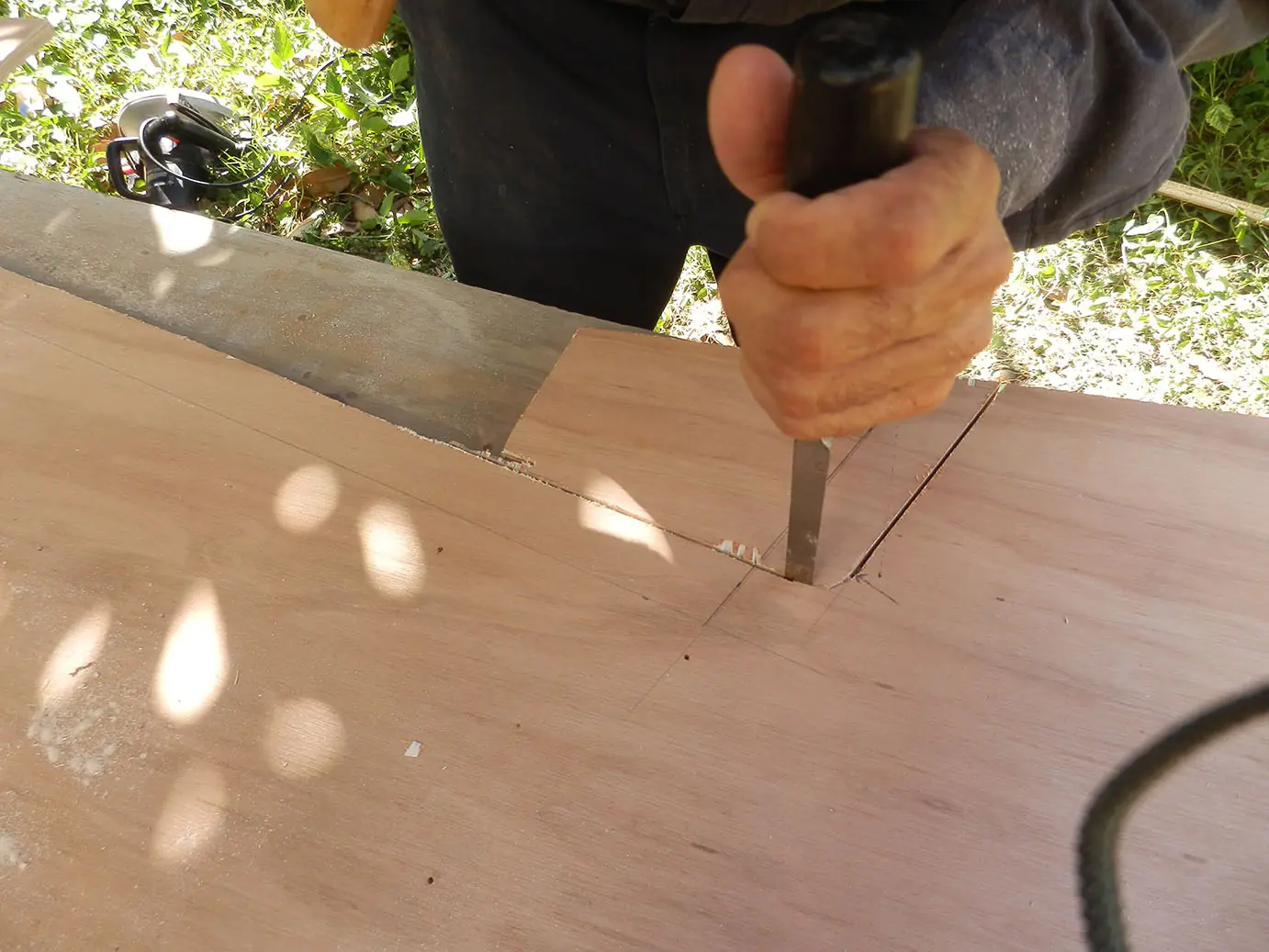

Aqui estamos haciendo la curva con el furmon o sea el "corta frio de madera"
Ahora seria cuestion de pasarle lija en la curva y en donde sea necesario

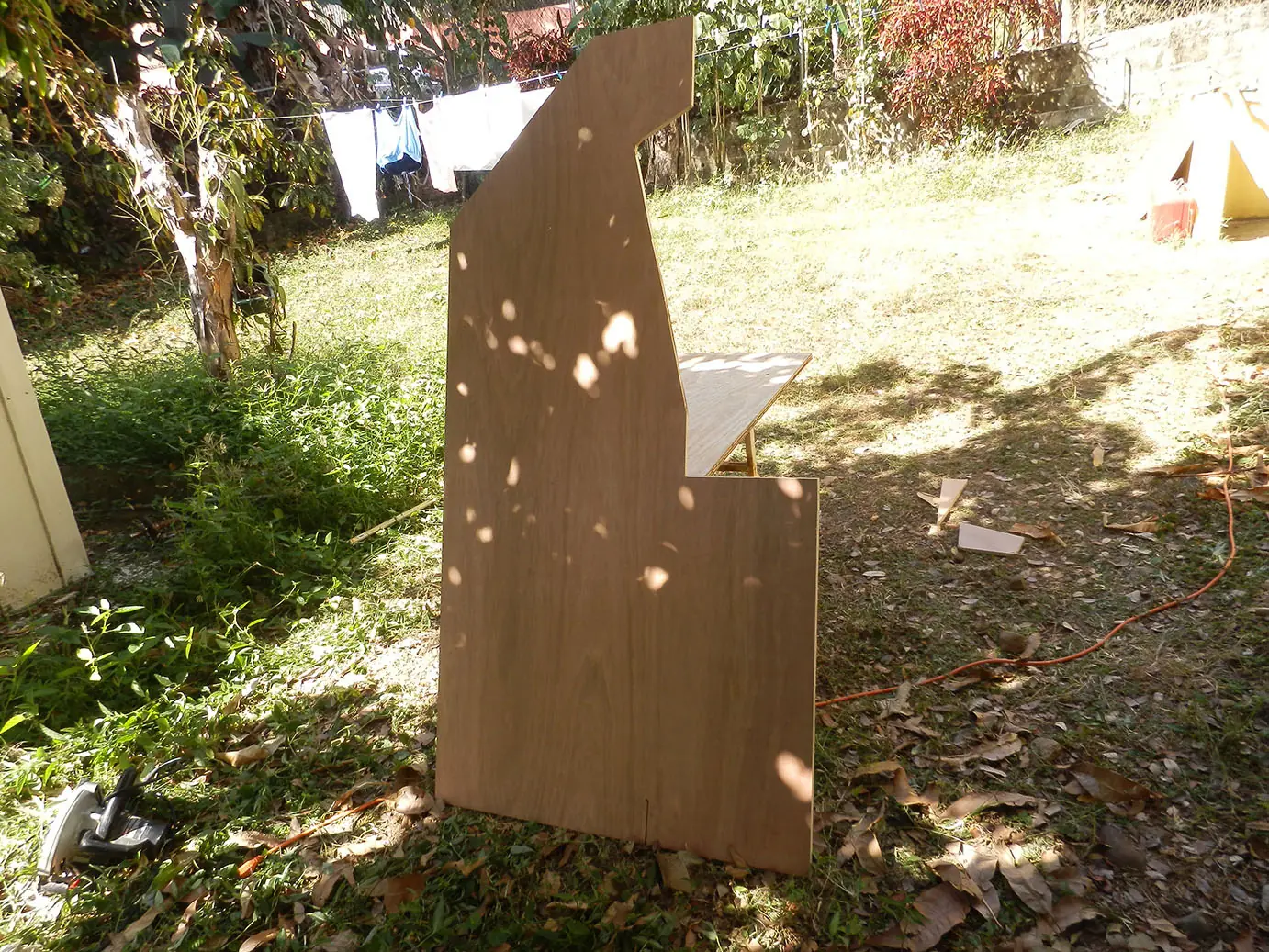

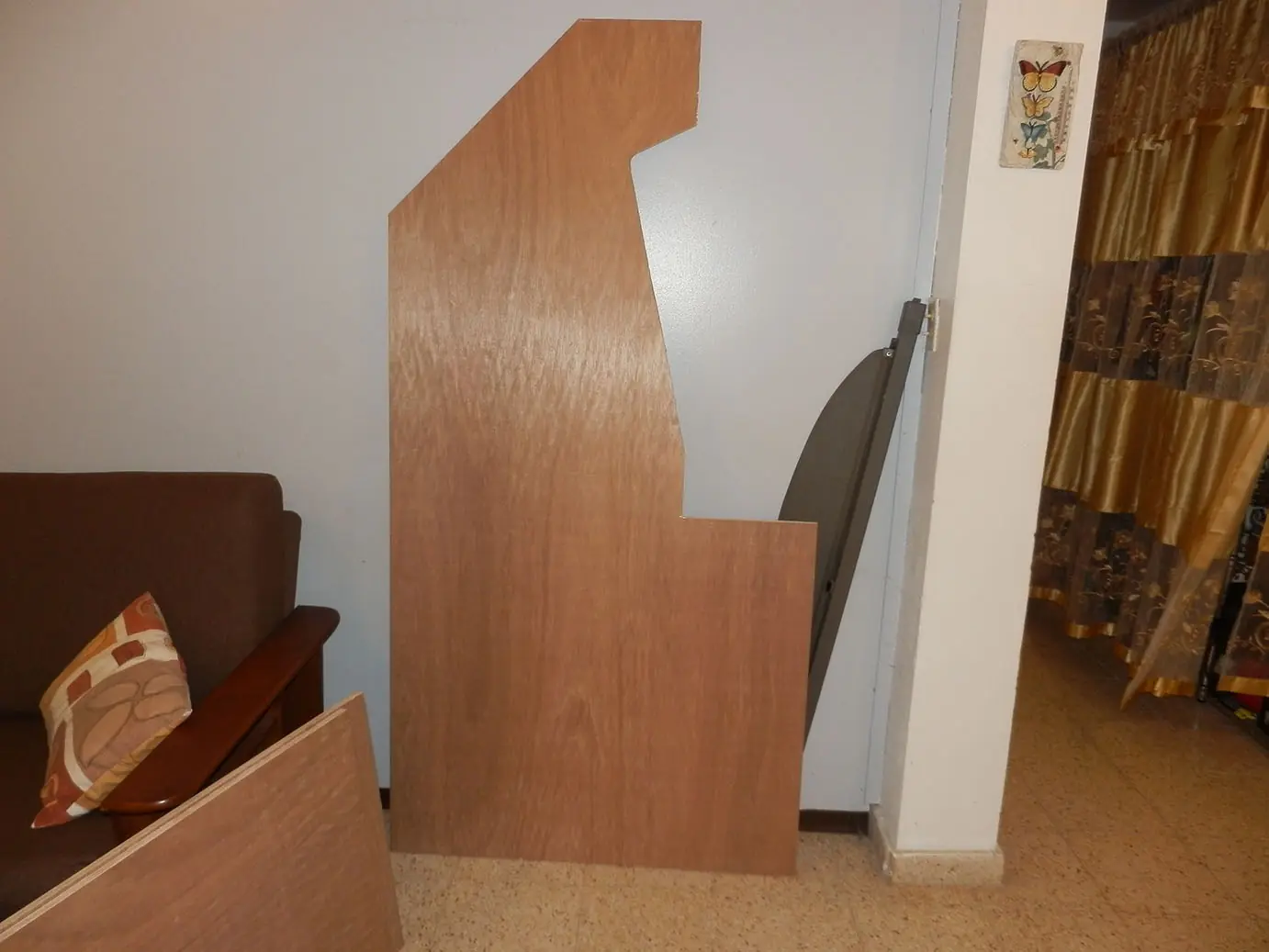

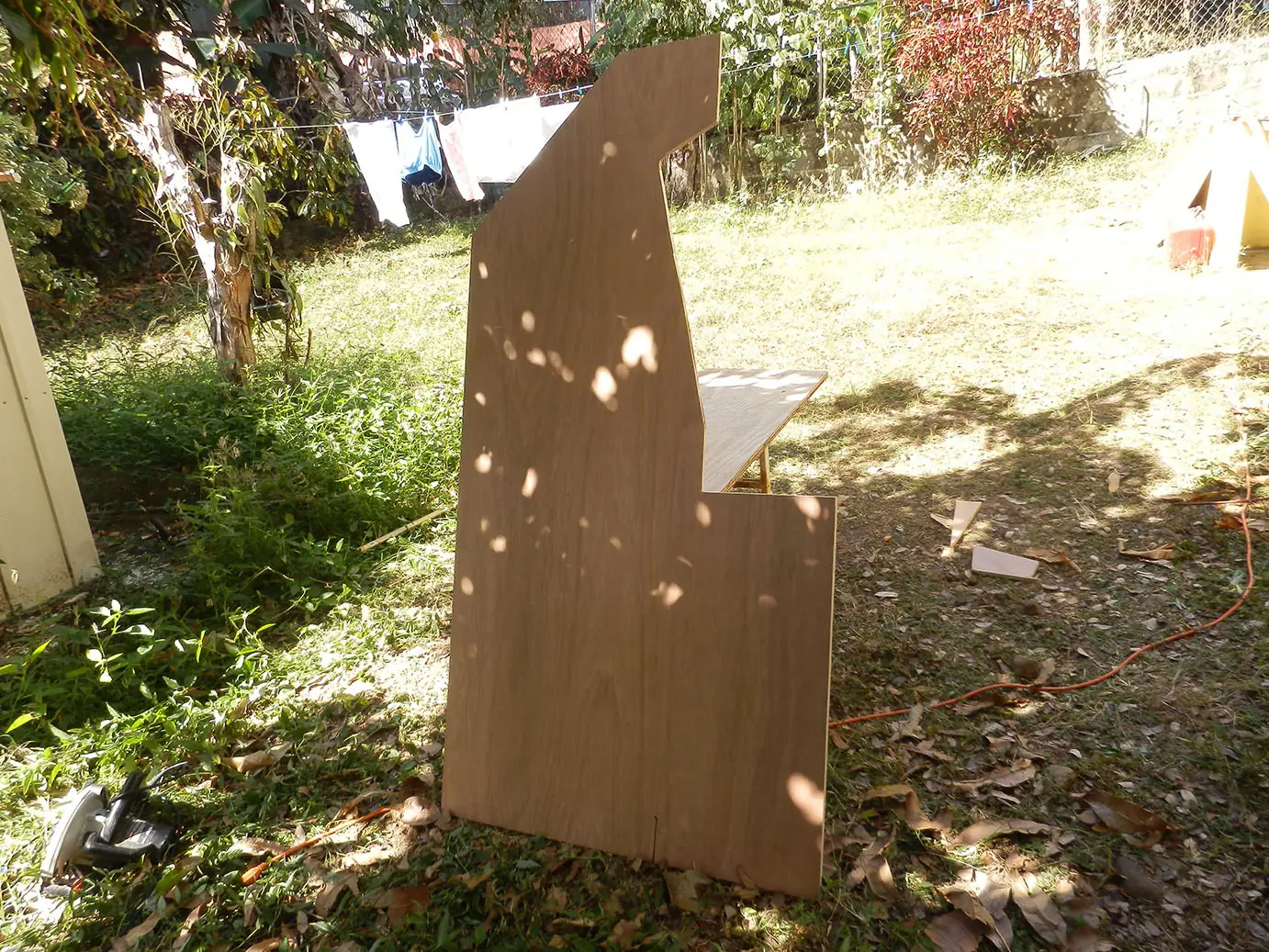

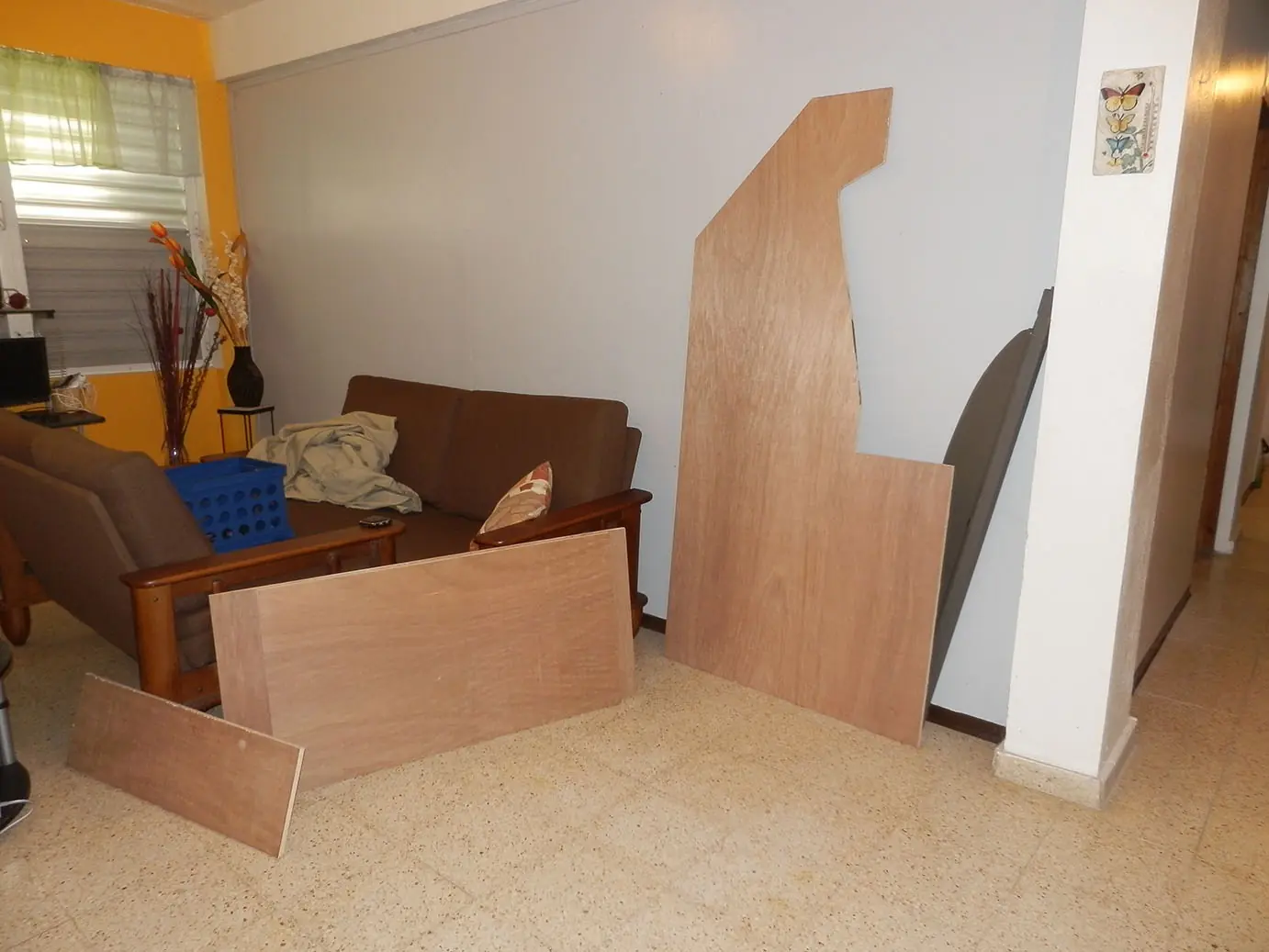

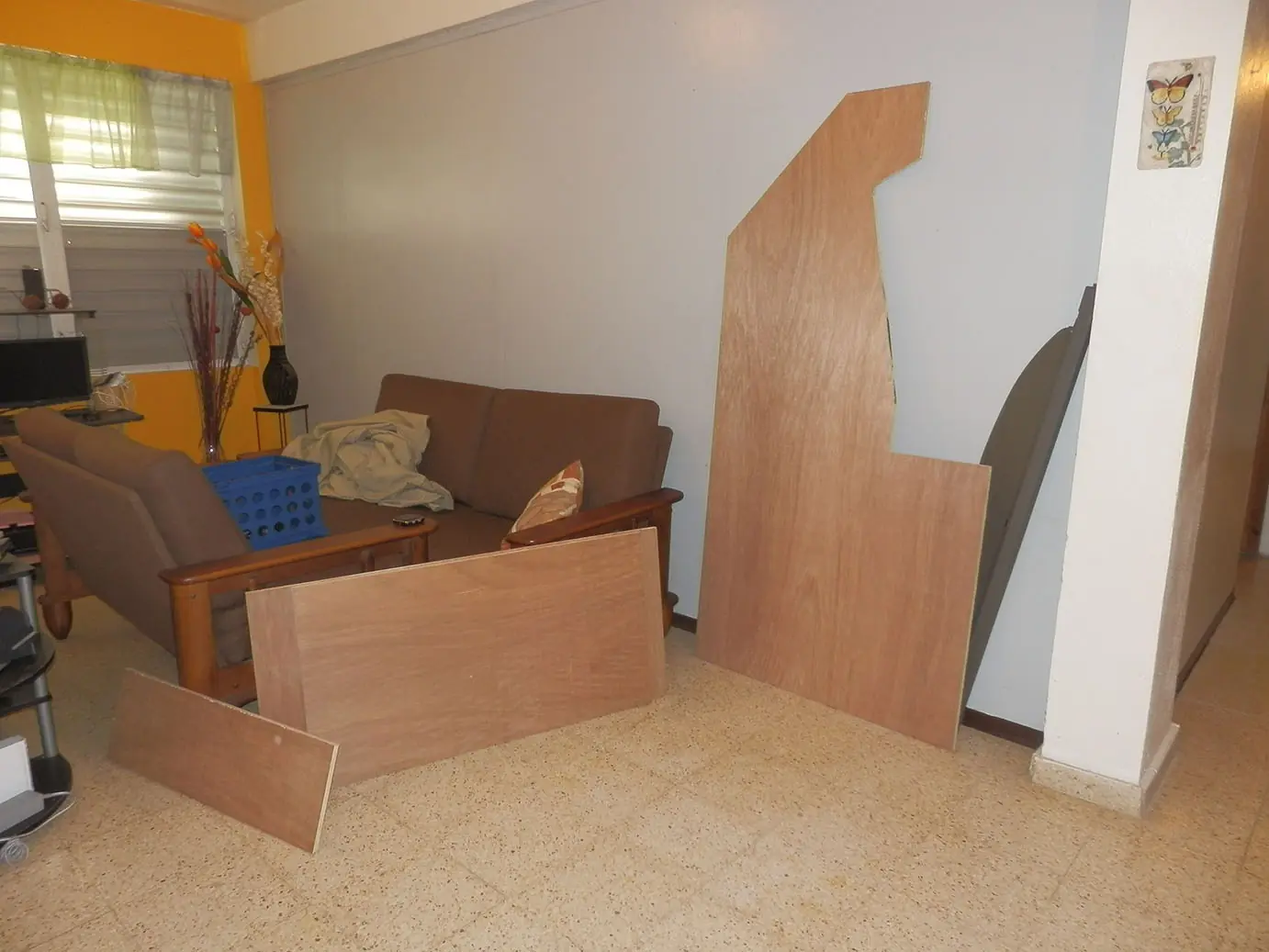

Aqui el producto final !! No quedo tan mal verdad ??
Este seria el arte que llevaria ese panel lateral .
Que se necesita :
1. Una caja de tornillos #6 de 1 1/4 de pulgada para madera (Los de paleta no sirvern usen de estria o de diamante) Yo use de estria
2. Taladro
3. Adapter para el taladro para los tornillos
4. Cinta metrica
5. Metro o yarda
6. Lapiz
7. Un tabloncito de madera de las que sobran para usarlo de guia para saber por donde meter los tornillos
8. Un ayudante
9. los planos
10. Tener las piezas de madera todas cortadas y rotuladas
Aqui estan los planos :
Leyenda de los planos en espanol :
Las piezas estan en el orden en que yo las arme :
1- Cabinet Botton - Parte de abajo del gabinete , el fondo o piso o base
2- Lower Support - Soporte de abajo
3- Lower Support - Soporte de abajo
4- Front Base plate - placa de la base parte de al frente
5- Back Base plate - placa de la base parte de atras
6- Cabinet Side 1 - Lado 1 del gabinete
7- Cabinet Back Bottom section - Parte de atras del gabinete abajo
8- Cabinet Side 2 - Lado 2 del gabinete
9- Cabinet top - Parte de arriba del gabinete
10- Speaker panel (abajo del marco)
11- Cabinet Back Angled section - Parte de atras del gabinete , seccion en angulo
12- Cabinet Back Top Section - Parte de atras del gabinete arriba
13- Cabinet Front Coin Door - El frente del gabinete , puerta del monedero
14- Control Panel Box - Botton - Caja del Panel de Control (Fondo)
15- Control panel box - Back - Caja del Panel de Control (Parte de atras)
16- Control panel box - Front - Caja del Panel de Control (Parte de al frente)
17- CP Box - Side 1 - Caja del panel de control Lado 1
18- CP Box - Side 2 - Caja del panel de control Lado 2
19- Control Panel - Panel de Control
20- Monitor Shelf - Soporte para el monitor

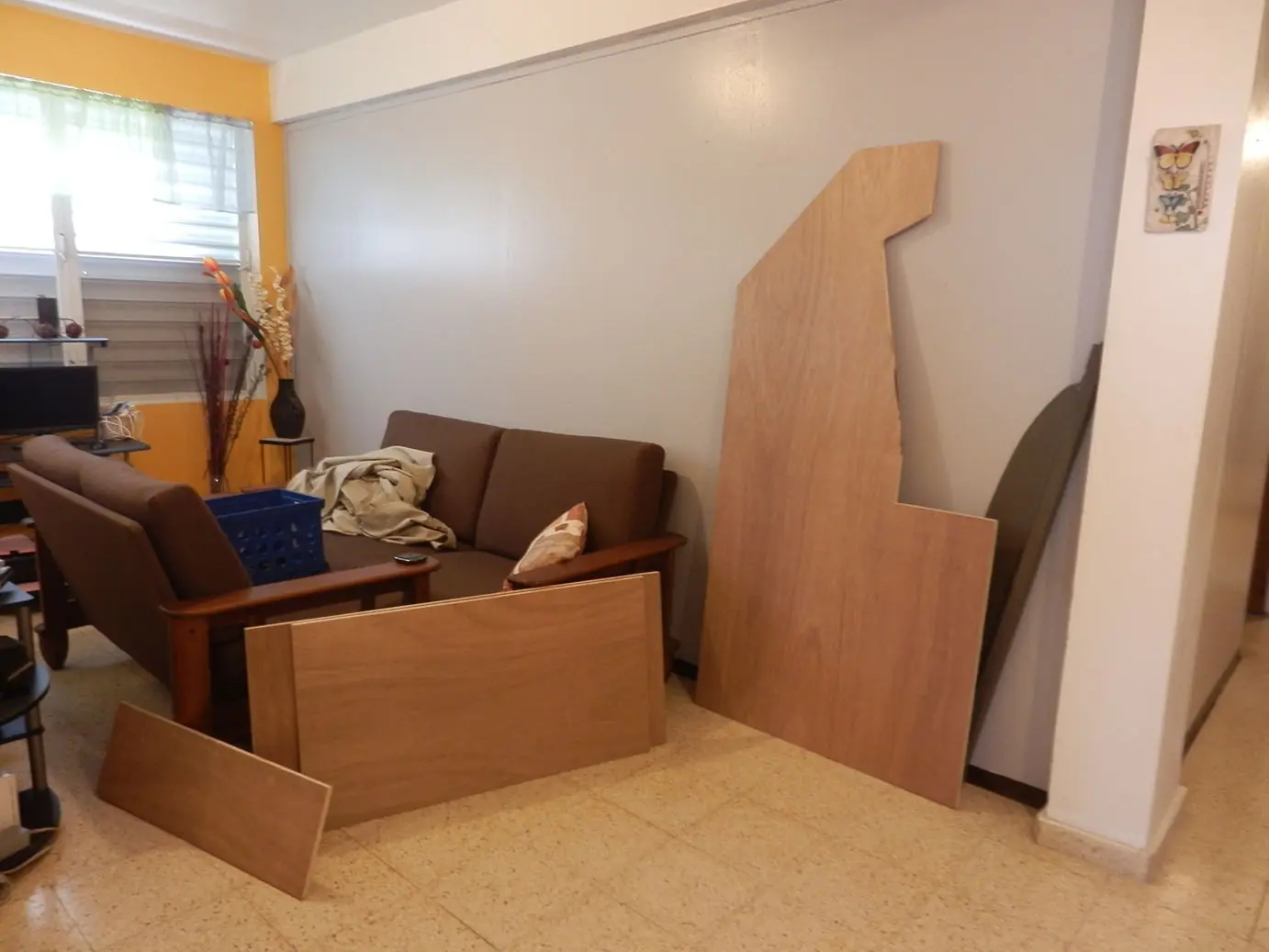

Asi es como quedan las maderas cortadas :
Lo primero que tienen que hacer es montar la base y ponerle los soportes :
Piezas a usar :
1- Cabinet Botton - Parte de abajo del gabinete , el fondo o piso o base
2- Lower Support - Soporte de abajo
3- Lower Support - Soporte de abajo
4- Front Base plate - placa de la base parte de al frente
5- Back Base plate - placa de la base parte de atras
Asi es como quedaria :
Ahora viran la base con los soportes mirando hacia el piso y le pegan un lado lateral , para esto , necesitan elevar la madera ya que el taladro no se puede manipular bien a nivel del piso , yo lo que hize fue que le puse dos cantos de madera abajo , luego usan la guia (el tabloncito del mismo grosor que la madera que se va a atornillar ) y tiran una linea para saber por donde van los tornillos . Ya que la base lleva soporte deberan tirar 2 lineas una abajo y otra arriba .
Piezas a usar :
6- Cabinet Side 1 - Lado 1 del gabinete
Asi quedarian las marcas con la guia para saber por donde va el tornillo
Luego rapidamente usan la tabla que va en la parte de abajo de atras y la pegan :
Pieza :
7- Cabinet Back Bottom section - Parte de atras del gabinete abajo
Luego es mas facil poner la otra cara y ponen la parte de arriba para que vaya quedando reforzada y puedan seguir trabajando
Piezas :
8- Cabinet Side 2 - Lado 2 del gabinete
9- Cabinet top - Parte de arriba del gabinete
Luego ponen el panel de las bocinas y la parte de atras en angulo . Importante yo lo puse sin dejarle margen a los bordes de la madera porque no le voy a poner T-Molding (Baretas para moldear los bordes de la madera) porque se me puede joder la madera , ya pensare en otra solucion . Pero los que le van a poner T-Molding la madera no debe ser en capas y deben dejarle un margen a la madera como de 1/2 pulgada , refieranse a los planos .
Piezas :
10- Speaker panel (abajo del marco)
11- Cabinet Back Angled section - Parte de atras del gabinete , seccion en angulo
Asi se ve por detras :
Y despues ponen la parte de atras de arriba :
Pieza :
12- Cabinet Back Top Section - Parte de atras del gabinete arriba
Asi se ve por detras :
Y asi se ve con la puerta de el monedero :
Pieza :
13- Cabinet Front Coin Door - El frente del gabinete , puerta del monedero
Ahora falta el panel de control y el soporte para el monitor , estas son las maderas :
Asi se veria mas o menos la caja del panel de control :
Piezas :
14- Control Panel Box - Botton - Caja del Panel de Control (Fondo)
15- Control panel box - Back - Caja del Panel de Control (Parte de atras)
16- Control panel box - Front - Caja del Panel de Control (Parte de al frente)
17- CP Box - Side 1 - Caja del panel de control Lado 1
18- CP Box - Side 2 - Caja del panel de control Lado 2
Usando la misma tecnica del principio empezamos a pegar los tornillos :
Luego ponemos la caja del panel de control donde va (no lo peguen con tornillos)
Luego le ponemos la tapa al panel de control y asi es como se ve :
pieza :
19- Control Panel - Panel de Control
Luego faltaria pegar el soporte para el monitor que quedaria asi :
Pieza :
20- Monitor Shelf - Soporte para el monitor
Asi se ve de lado , pueden notar en todo momento las marcas de lapiz trazado con la guia para saber por donde van los tornillos :

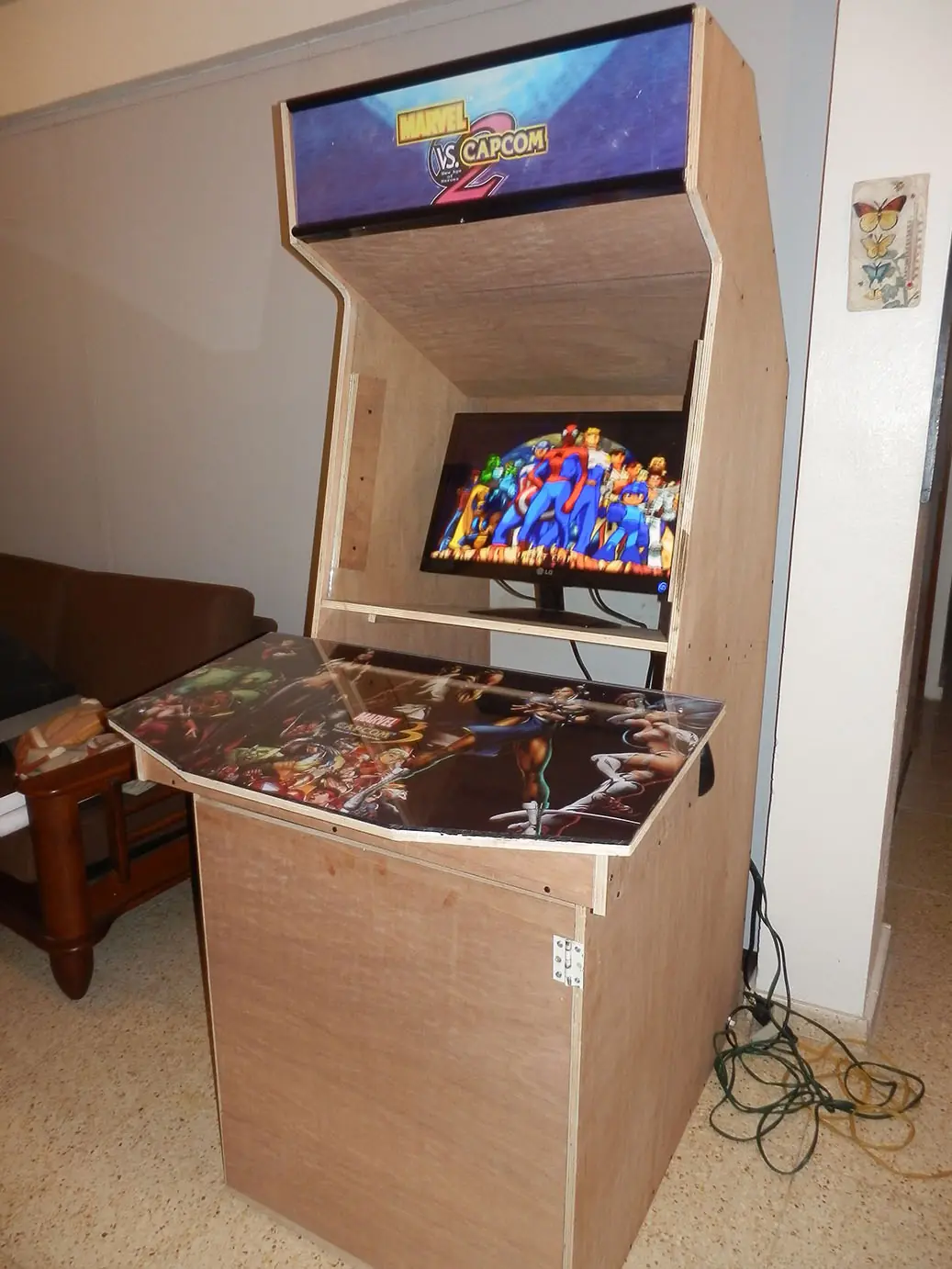

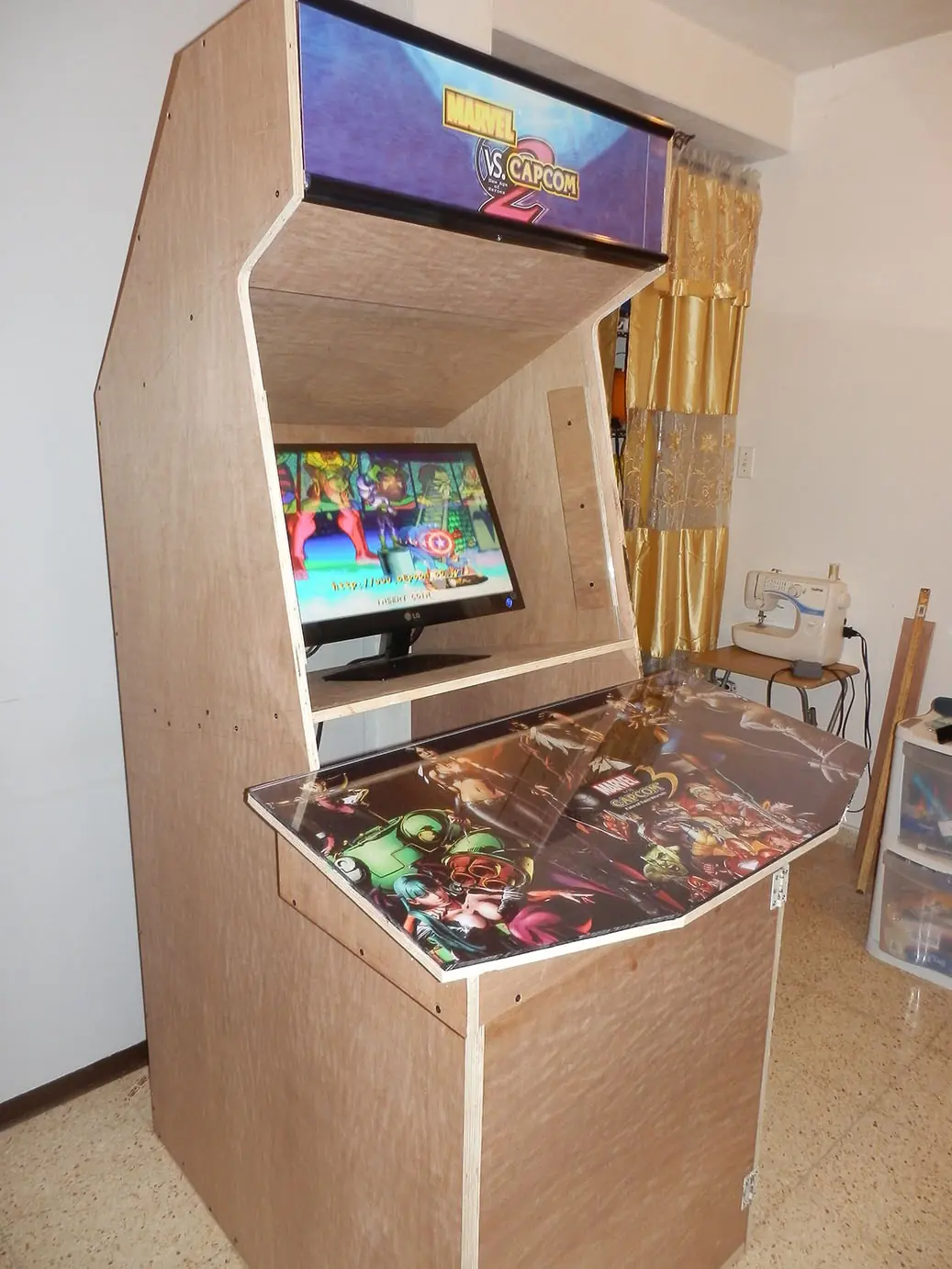

Aqui el producto final hasta ahora . Falta pintarla , ponerle el marco de arriba , ponerle los artes de los lados , hacer el panel de control o sea ponerle los botones y las palancas y ponerle el arte y el acrilico al panel de control , ah y ponerle un cristal o acrilico con un marco negro donde va el televisor o monitor .
Este seria el arte que llevaria esta maquina :
Arte de un lado me falta hacer el otro lado
Panel de control :
Marco o Marquee :
Certificacion
Resultados finales parciales
YAPA
Coleccion de los juegos de Maquinas Arcade , MAME , 13 links de 2GB cada uno , aproximadamente 25GB en total
mame 0.138
1- http://www.emuparadise.me/roms/get-download.php?gid=96350&token=59977be0fabfb092588afdf0e9ff2f07&mirror_available=true
2- http://www.emuparadise.me/roms/get-download.php?gid=96351&token=be801cbb548f1ccd45cbe33a3b54171b&mirror_available=true
3- http://www.emuparadise.me/roms/get-download.php?gid=96352&token=d4112f91a14907368e9d814d913068a5&mirror_available=true
4- http://www.emuparadise.me/roms/get-download.php?gid=96353&token=be960420282b2d958a19317d360fa151&mirror_available=true
5- http://www.emuparadise.me/roms/get-download.php?gid=96354&token=d6b9337a8e21438fe91075d80dcbf76e&mirror_available=true
6- http://www.emuparadise.me/roms/get-download.php?gid=96355&token=7147e4b1ddd4b007906ce247a2e28851&mirror_available=true
7- http://www.emuparadise.me/roms/get-download.php?gid=96356&token=4ce2fd28f6cd113fd7912b1421fd064b&mirror_available=true
8- http://www.emuparadise.me/roms/get-download.php?gid=96357&token=680f9fef2d0e1cc1028f586f0c029507&mirror_available=true
9- http://www.emuparadise.me/roms/get-download.php?gid=96358&token=6acbd181d905b4a520d5969e33457506&mirror_available=true
10- http://www.emuparadise.me/roms/get-download.php?gid=96359&token=593f875bb88f6999d0668e371488882f&mirror_available=true
11- http://www.emuparadise.me/roms/get-download.php?gid=96360&token=9c07e908ab76b8553c5369edbfa64e1c&mirror_available=true
12- http://www.emuparadise.me/roms/get-download.php?gid=96361&token=57155bb567418b03e1155959a59aa0b6&mirror_available=true
13- http://www.emuparadise.me/roms/get-download.php?gid=96362&token=d9c29efae548496192eb5b1edf1b427f&mirror_available=true

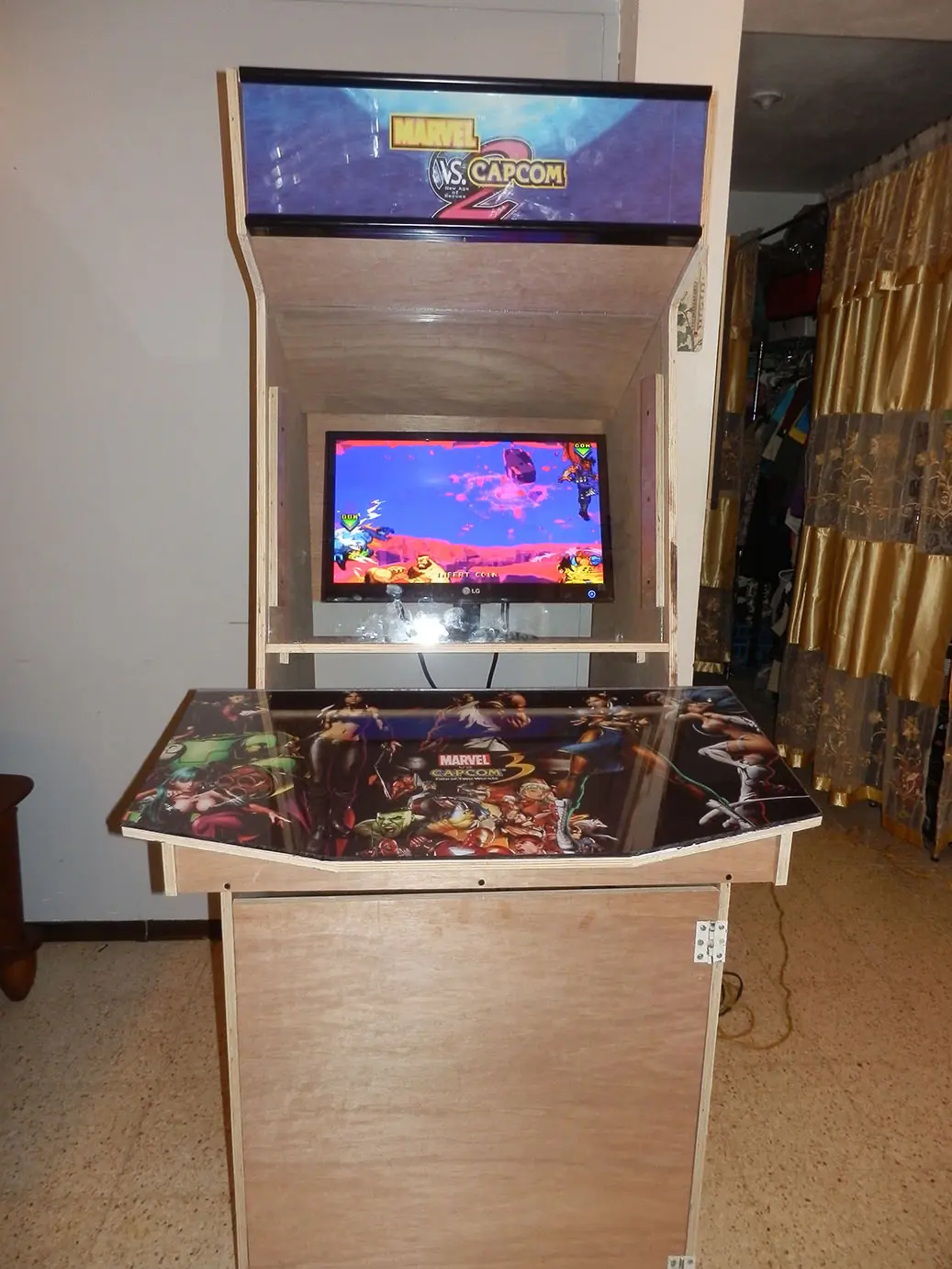

Aqui les traigo un adelanto de como va quedando mi maquina recreativa Arcade , todavia falta pintarla , ponerle el TV , el marco negro para tapar los bordes del TV , ponerle los botones y palancas que lleva y las artes laterales .
Aqui como se veia antes :

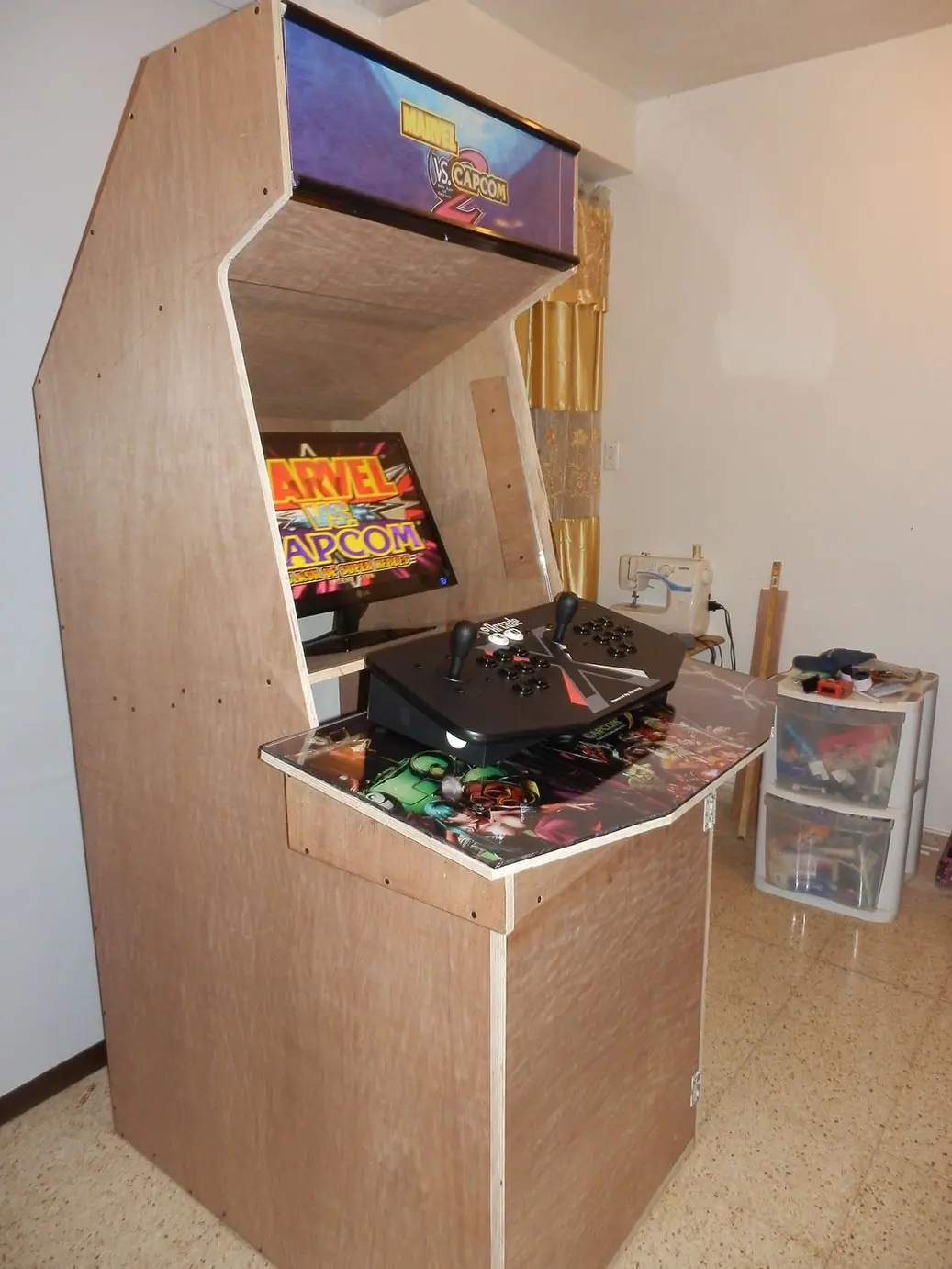

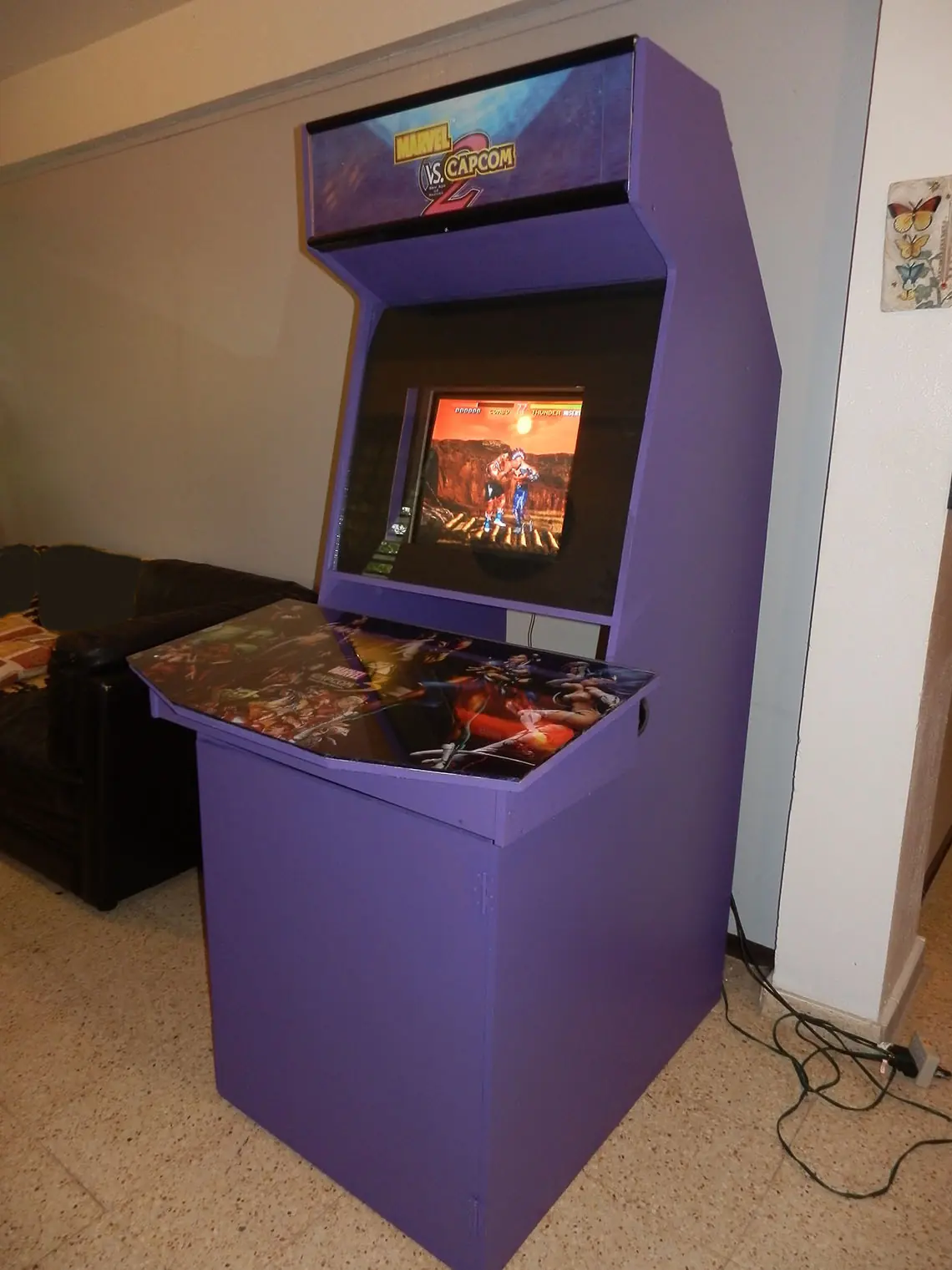

Como se ve ahora despues de la decoracion :
Basicamente lo que hice fue imprimir las artes que hice en photoshop , y ponerlas con acrilico , y la parte de arriba necesita retenedores de maco o marquee retainers y pegarlo con tornillos .
Ahora falta pintarla y ponerle el Televisor al PC y ponerle el marco con un cristal .
Materiales :
1. Pintura semi gloss de su color preferido para proposito en general (no de aceite) , rolo , brocha y paila .
2. Televisor de 20 a 25 pulgadas
3. Un PC viejo , recomendado un pentium dual core
4. Tarjeta de video con salida S-Video o TV out
5. Cable S-Video con terminal RCA o terminal S-video dependiendo de su televisor
6. Un cristal laminado cortado a la medida
7. Una cartulina gorda negra .

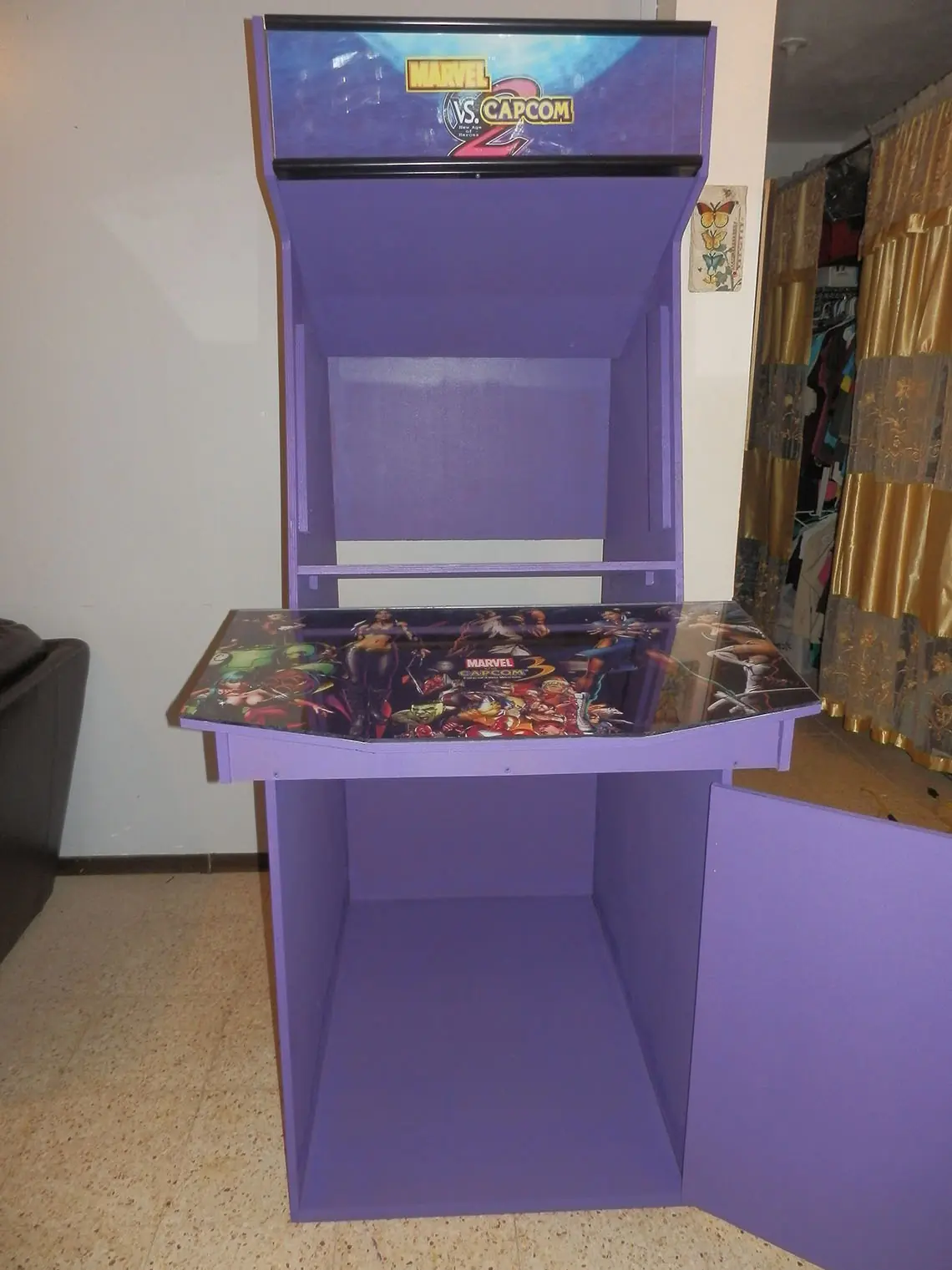

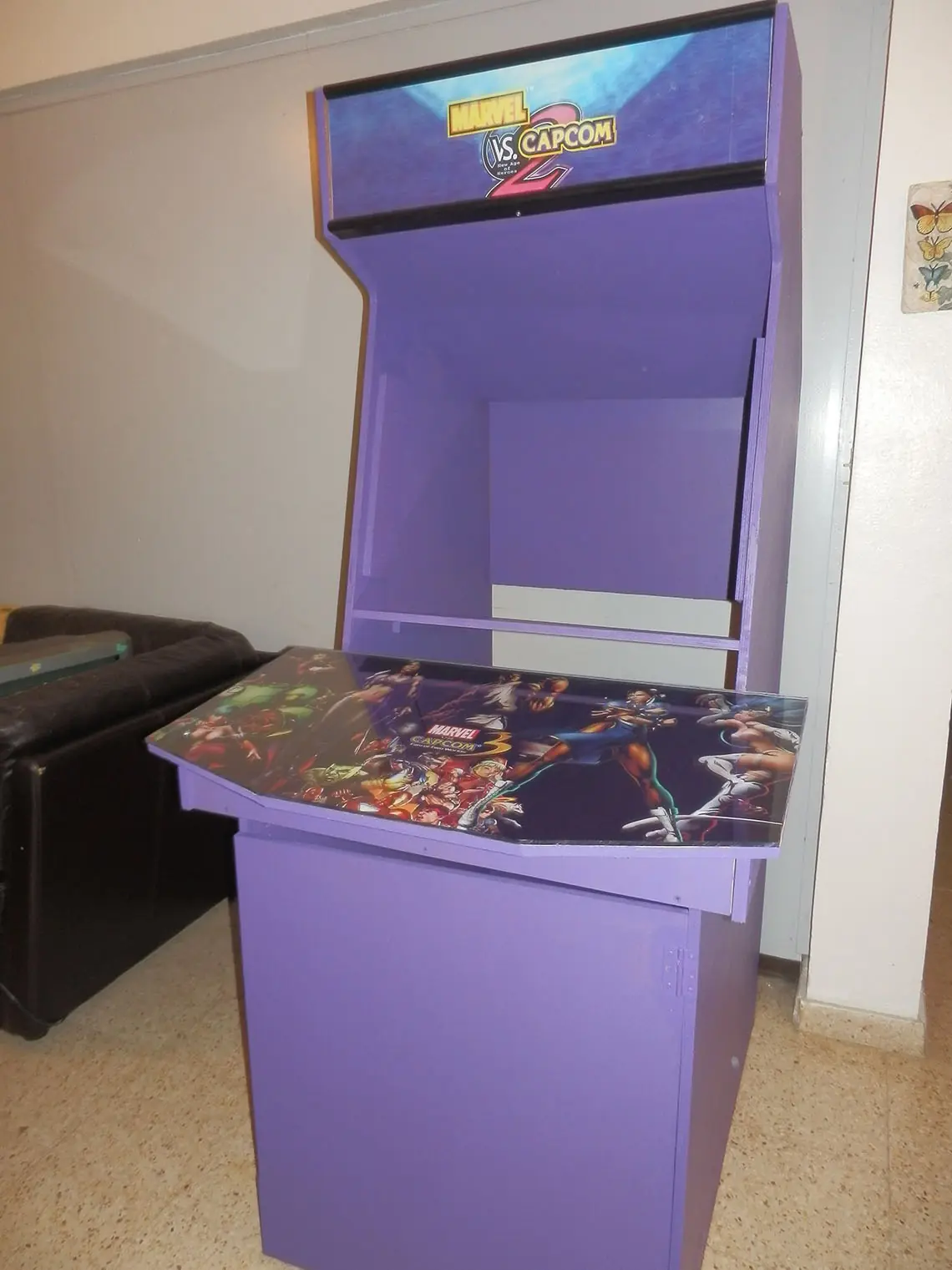

Lo primero es pintar el gabinete completo , va quedando asi :
Lo segundo , deben tener el cristal cortado a la medida y la cartulina negra , meten el televisor y acomodan el cristal y la cartulina , se debe ver asi :

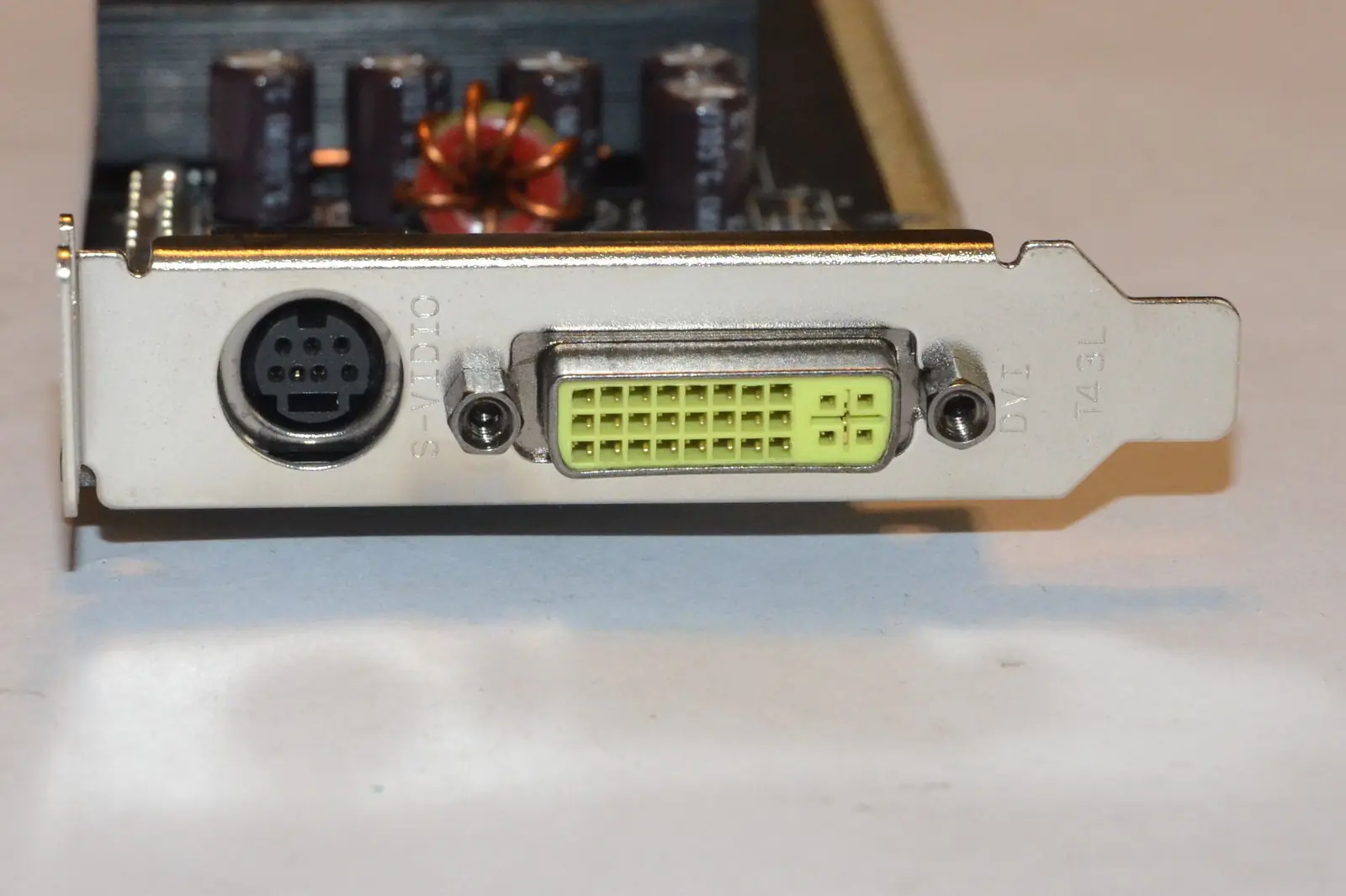

Para poder conectar el Televisor al PC necesitan una tarjeta con salida S-Video como esta :
Y un cable S Video to RCA como este :

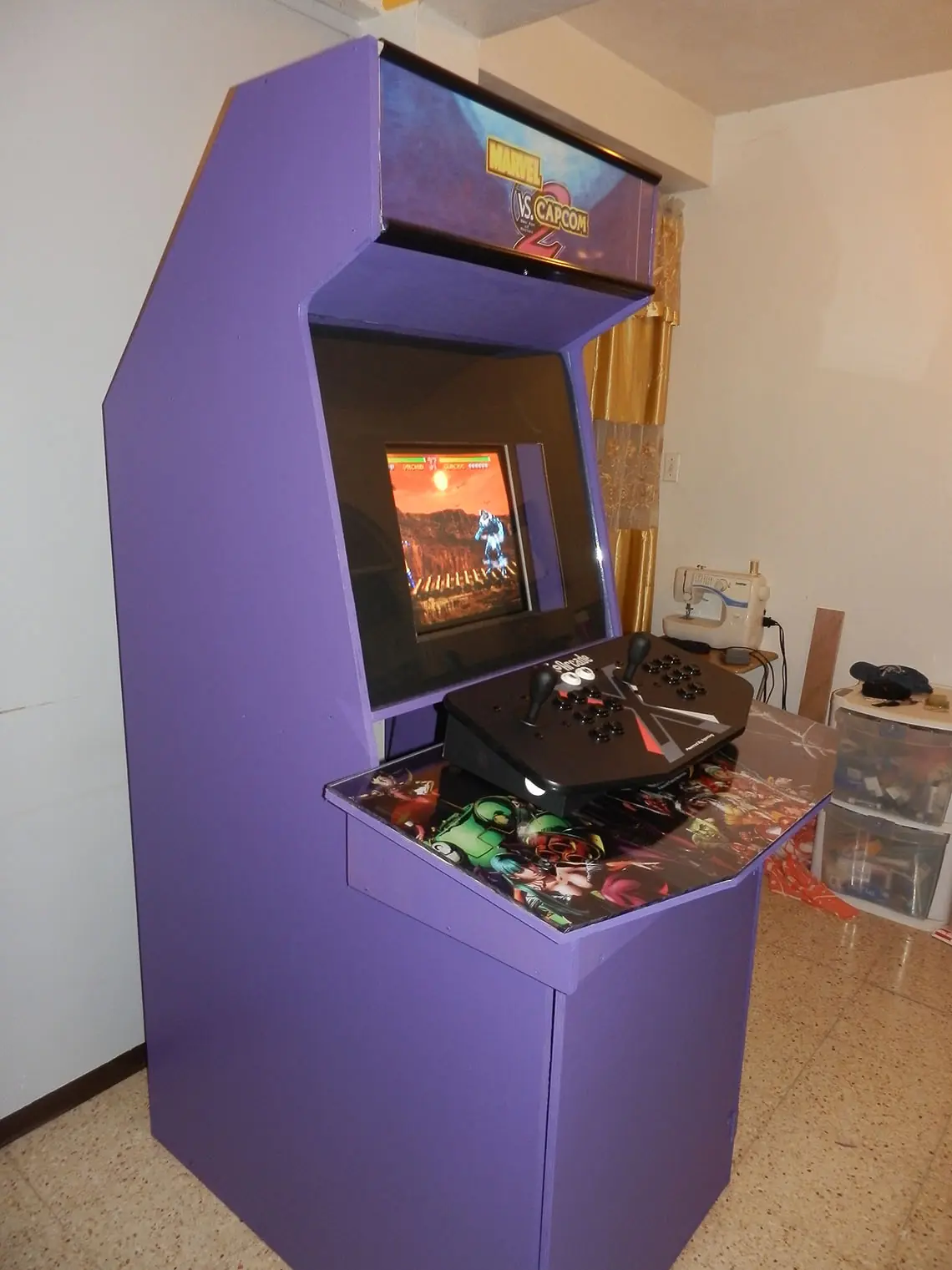

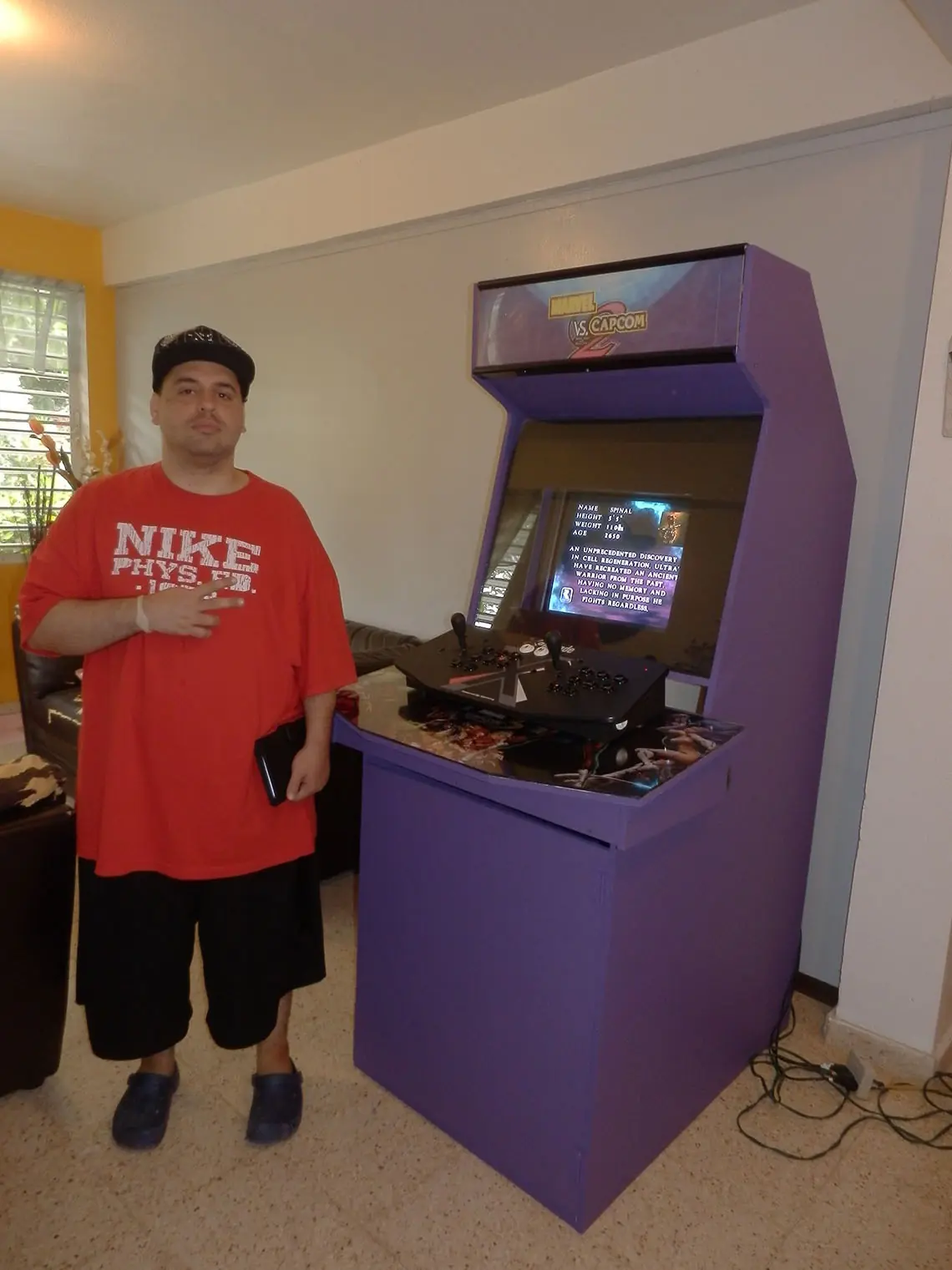

Le faltarian las artes laterales , pero viendo como quedo estoy muy complacido con el resultado .
Y eso seria todo se bajan los juegos el emulador MAME y tendran una clasica recreativa en su casa para viciar a lo retro !!
OJO : Las palancas que yo uso son compradas las X-Arcade , seria mucho mas pro el haberlas hecho yo mismo pero por ahora me conformo como esta la maquina , quizas en un futuro le haga las palancas y haga un post de como hacerlo .

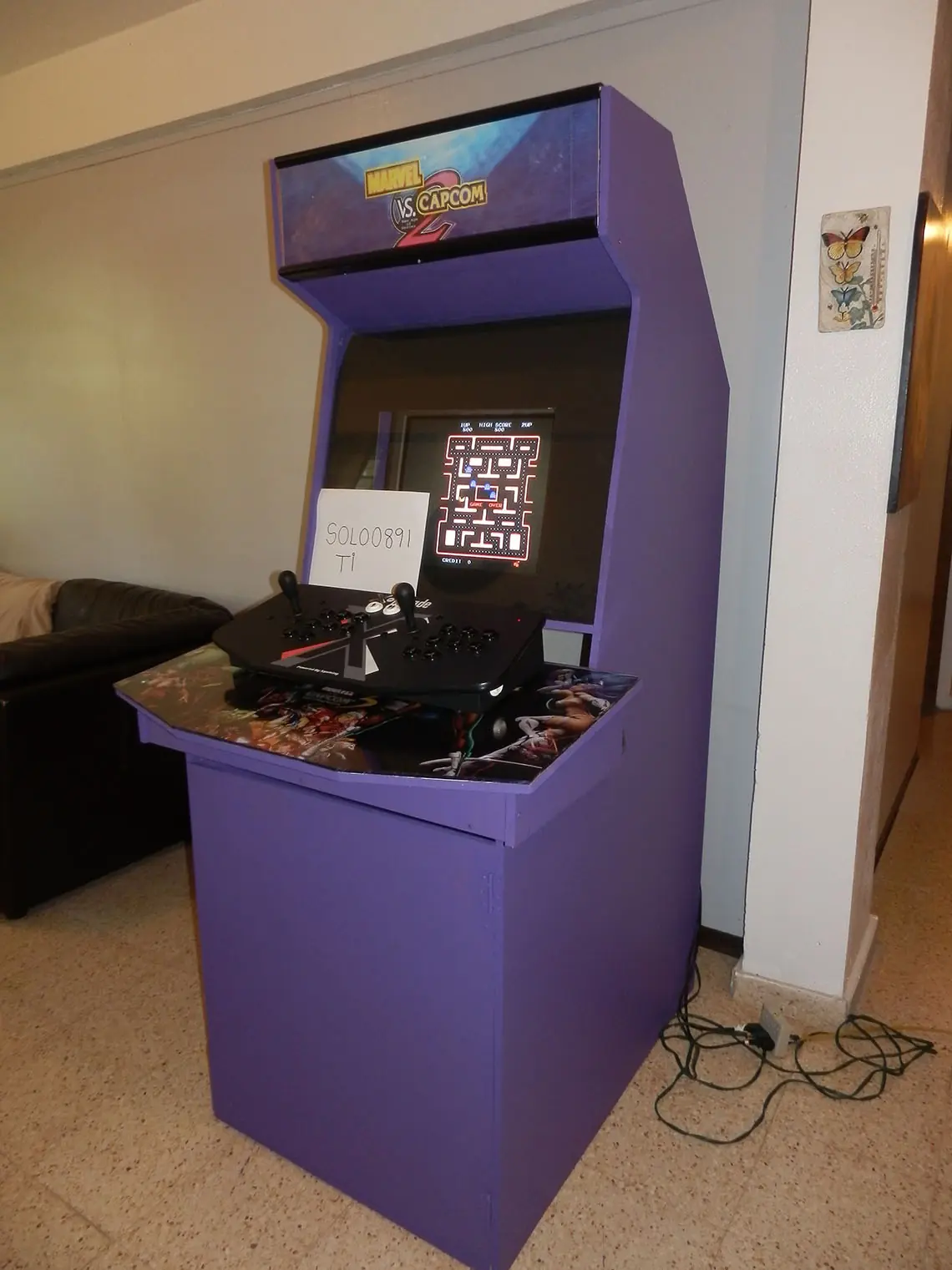

CERTIFICACION
