Hay varios de estos en la red, pero la mayoría de la gente utiliza un contenedor de Altoids, un regulador de voltaje de 5V y una batería de 9V. He construido una de ellas y lo chupó. Debido a 9v murciélagos sólo tienen alrededor de 450 mAh mejor de los casos, se cargará el teléfono cerca del 5%, que la hacía inútil. También utiliza un conector USB hembra, lo que significa que tienen que llevar un cable de USB con usted, que es molestia adicional. Quería crear algo que solía común fácil de encontrar las piezas, y era barato de construir. Todo este proyecto cuesta alrededor de $ 4 a construir, y para cargar el teléfono en cualquier lugar de 25-40% dependiendo del tipo de baterías que usted utiliza.
Paso 1 Lista de piezas

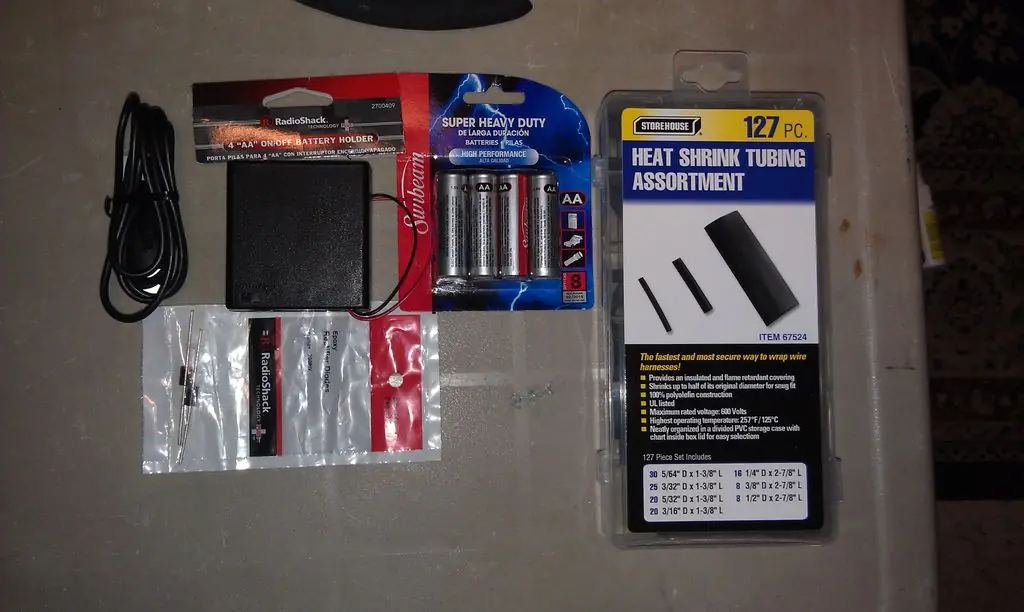

PIEZAS:
1x Caja de baterías - $ 1.99 (yo lo vi en otra tienda Radio Shack por $ 2.29, pero mi local, que tenía por 1,99)
4 pilas AA - $ 0.50 (me fui a la tienda del dólar y compró este paquete de 8 por $ 1)
Cable de teléfono celular $ 1,50 (He encontrado una barata en Amazon, pero asegúrate de que tienes el que se adapte a su teléfono)
Diodo de 1A (estos son muy baratos si se compran a granel - probablemente en el rango de 10 céntimos).
instrumentos
Soldador / soldadura
Tubo de contracción térmica, o bien puede utilizar cinta aislante supongo
Paso 2.

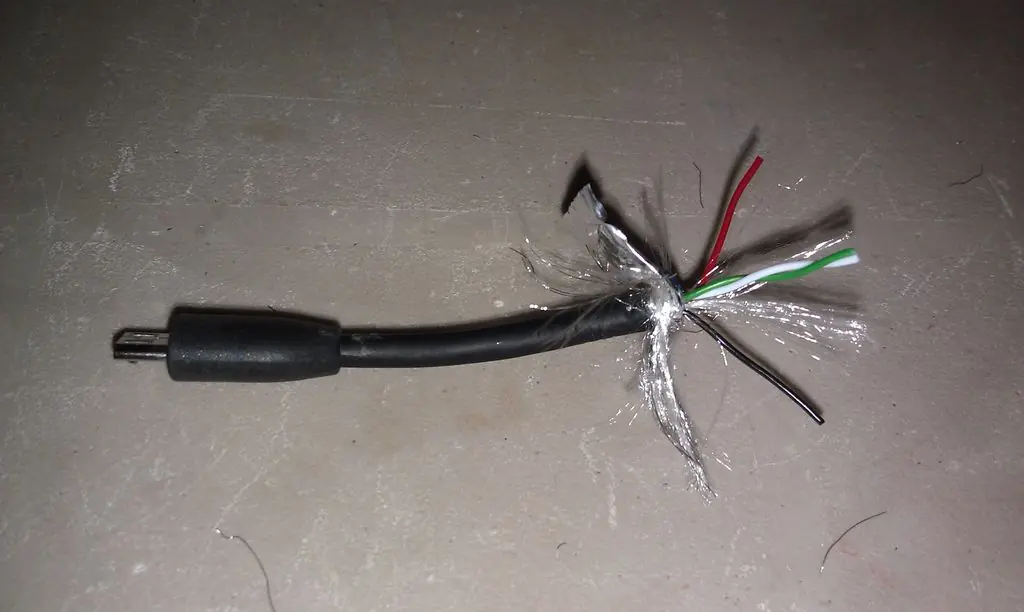

Primero, cortar el cordón, dejando alrededor de 3-4 pulgadas de la parte que se conecta al teléfono. Es necesario quitar el cable de la espalda y te darás cuenta de un cierto aislamiento, probablemente un poco de papel, y de 4 hilos: rojo (+), negro (-), y los cables verde y blanco (los datos). Corte de tal manera que deja sólo los cables rojo y negro el resto. Los cables verde y blanco son sólo para la transferencia de datos, que usted no va a hacer. Lo que nos lleva a un punto interesante - este cargador no puede ser utilizado para un iPhone, porque Apple ha creado teléfonos que llaman la corriente de los cables de datos - creo que alrededor de cada uno de 2v. A pesar de que usted podría hacer algo para cargar un iPhone, se requieren resistencias a bajar la tensión en estos 2 cables. Yo no tengo un iPhone, por lo que no me importaba hacerlo.
Cortar los cables rojo y negro procedentes de la caja de la batería dejando alrededor de 1,5 pulgadas izquierda.
Lleve a su diodo y cortarlo dejando alrededor de 1/2 - 3/4 pulgadas a la izquierda en cada lado. (Se dará cuenta de que se trata de un diodo de 3A y he mencionado antes de que se necesita un diodo de 1A. Yo no tenía un diodo de 1A y no quería comprar uno, así que utilicé este 3A uno. Pero 1A es todo lo que necesita. cargadores de pared permiten 1A).
Paso 3.

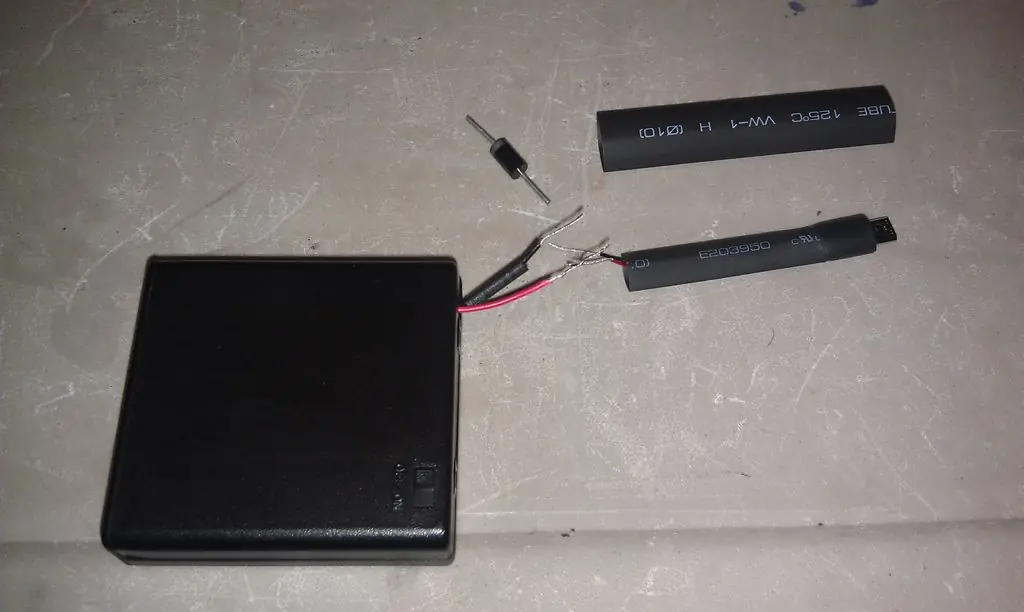

Antes de soldar los cables, es necesario caer en su tubo de contracción térmica, y uno más pequeño que va en el cable negro, que empujan hacia la caja de la batería para que no entren en contacto con el calor mientras está soldando, de lo contrario, va a disminuir y usted tiene que cortar y poner en otro. Ahora consiga una más grande y lo puso en los dos cables, pero llevar este uno hacia el extremo del enchufe. Éste debe incluir tanto a los cables, el otro cubre sólo el negro. Obviamente los 2 hilos no pueden tocar entre sí. El tubo de calor mayor de contracción es lo suficientemente grande para cubrir la zona soldada y alrededor del diámetro del diodo, pero no lo suficientemente grande como para deslizarse dentro y fuera del extremo del cable.
* Tubo Termorretráctiles es barato, y si eres un manitas, tome usted una caja de ellos, las vas a usar todo el tiempo. Pero si no tienes ninguno, todo esto se puede lograr con cinta aislante, simplemente no se ven tan bien.

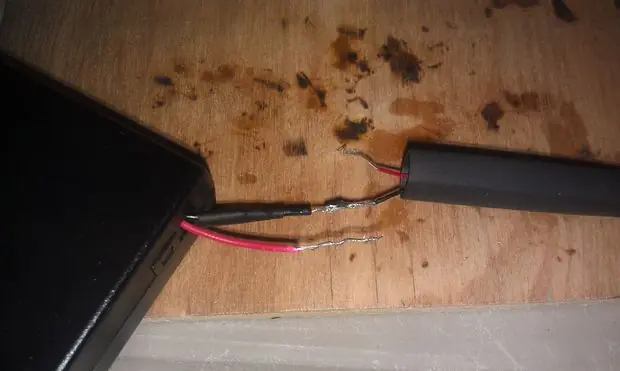

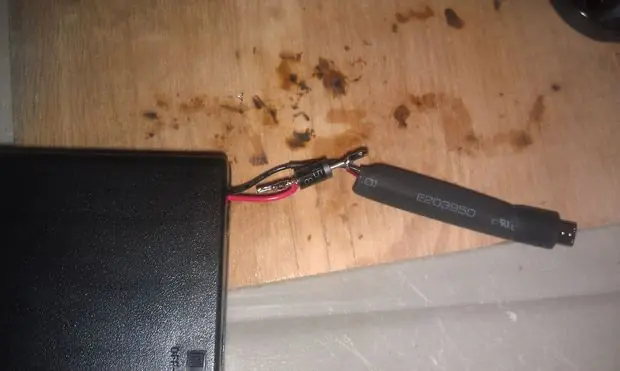

Suelde el negro con el negro primero, y luego esperar hasta que, si se enfría totalmente antes de caer el tubo en la conexión. Una vez encendido, lo calientan para que se contraiga, y pasar a la roja. Aquí es donde el diodo tiene que ir. Asegúrese de que el diodo está soldado en la dirección correcta, de lo contrario la corriente no puede pasar más allá de este punto. La banda que hay en el diodo representa el lado del cátodo (negativo) y se aleja de corriente entrante. Así este lado (véase la imagen) estará en el lado opuesto de las baterías, o el lado que está más cerca de la clavija telefónica. La soldadura del cable rojo procedente de la caja de la batería al lado del diodo que no tiene la banda (el ánodo).
Espere a que enfríe completamente y luego deslizar el tubo más grande que se había deslizado ya en antes de soldar el diodo. Calentar a disminuir.
Paso 4.

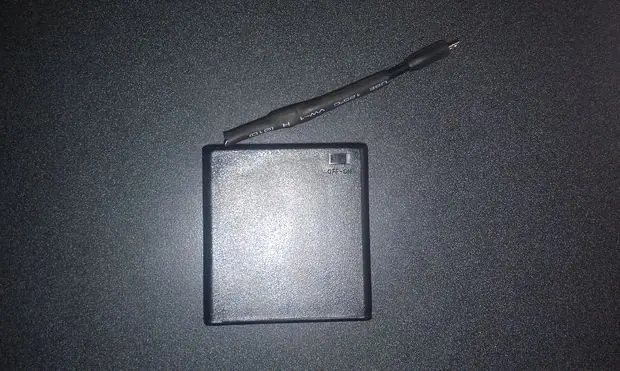

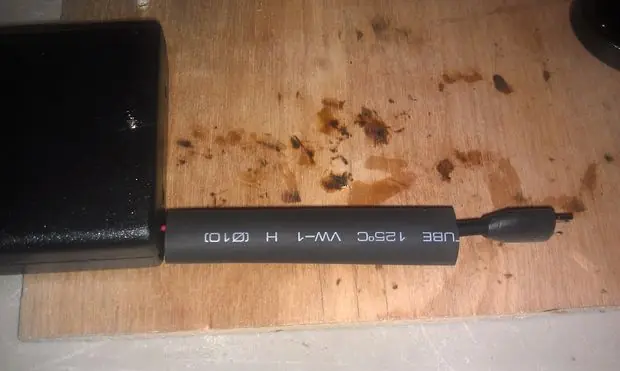

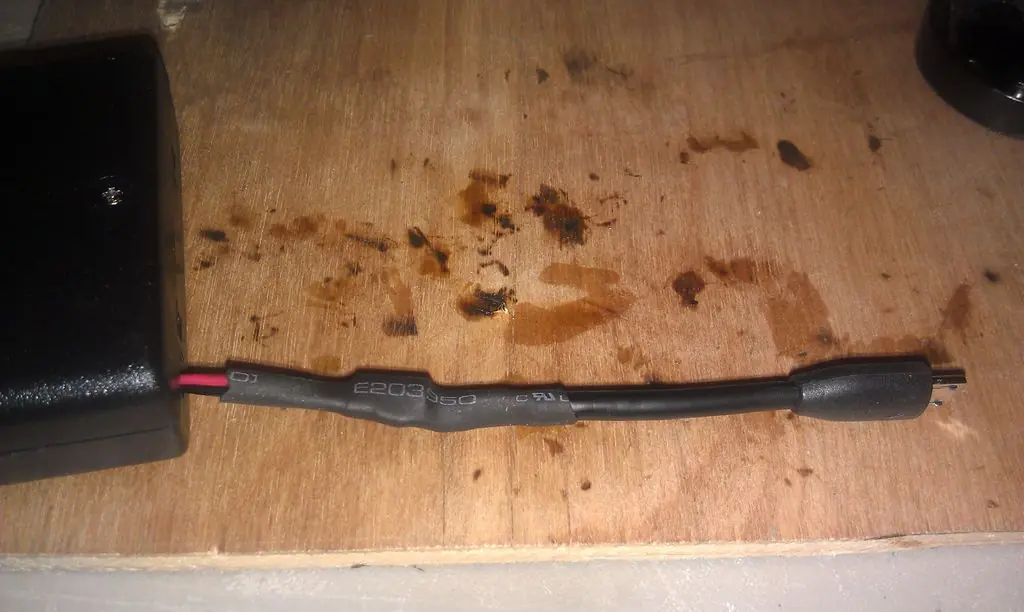

En este punto, usted podría salir de él. He decidido poner una pieza más de calor extra grande tubo de contracción en la conexión, simplemente para reforzarlo. Lo bueno de esta caja de la batería es que se tiene un interruptor on / off.

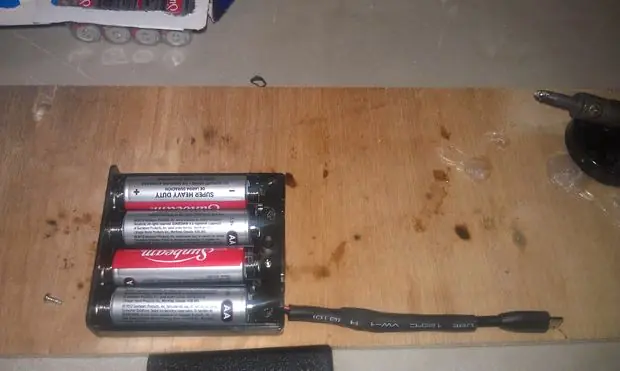

Ponga en sus baterías, cierre la tapa y cobrar distancia.
* Este cuadro lleva 4 pilas AA y si usted sabe algo acerca de las baterías, usted sabe que las pilas no recargables tienen una tensión de alrededor de 1,5 voltios. Pilas AA recargables de más llevar a una tensión de alrededor de 1,2-1,3 voltios. Necesitamos por lo menos 5 voltios aquí para cargar un teléfono. Su cable USB, ya sea conectado a un enchufe de pared o una computadora, permitirá a alrededor de 5v a pasar porque esa es la tensión mínima necesaria para cargar una batería de teléfono de 3,5 3.7v. Así que 4 baterías recargables le dan aproximadamente 4,8 V, y aunque técnicamente este momento sería cargar una batería de 3,7 V, sobre todo si se trata de una batería muerta, que tomará mucho tiempo para hacerlo y probablemente sólo le dan alrededor de un 5% cargo. 4 baterías regulares le da 6v y no sólo cargar el teléfono más, pero también mucho más rápidamente. Dado que estos son baratos en la tienda de $, esto es lo que he usado. Con los baratos tengo un 25-30% de la carga de una batería muerta. Si pongo en Duracell murciélagos, que dará a estar alrededor de 40-50% de la carga, pero esto es una manera costosa de ir.
Paso 5.

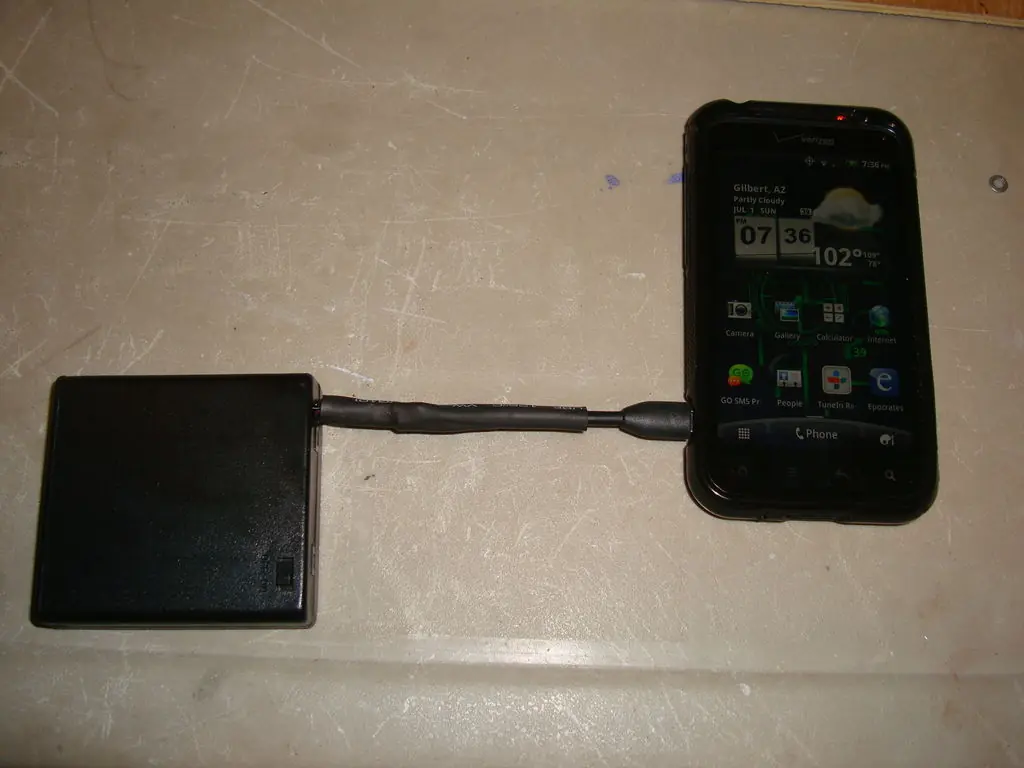

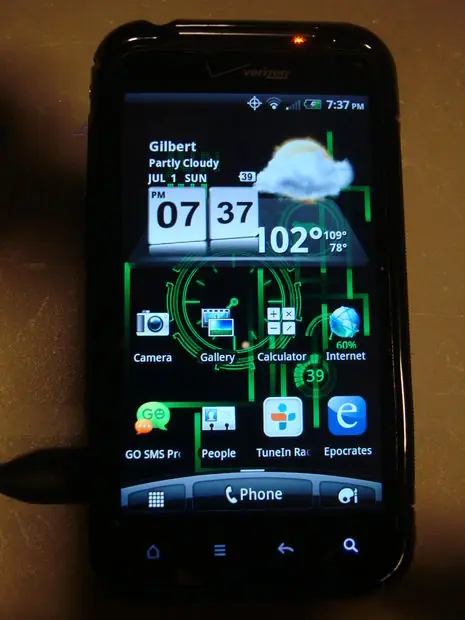

Y ya está. Como se puede ver en la foto, que está conectado y se carga como se indica por el LED naranja en la parte superior. Mira el teléfono y se puede ver el símbolo de carga de la batería junto a la hora en la parte superior derecha.
Y eso es todo. Recuerde encender el interruptor de encendido! =) Buena suerte.
