La cerradura electrónica tiene la finalidad de aumentar seguridad en habitaciones, cajas, etc. Además dispone de una alarma, la cual suena al introducir tres veces una clave incorrecta.
En esta ocasión solo utilizare 4 pulsadores , pero a la final es lo mismo que utilizar un teclado matricial , solo hay que aumentar unas cuantas lineas de código.
Materiales usados .

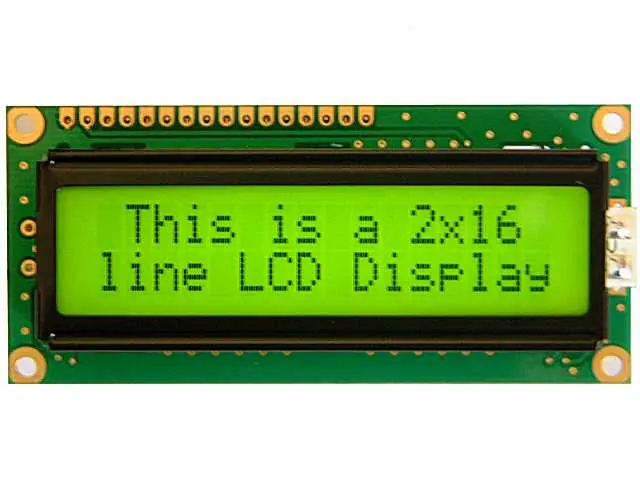

Display 16x2
Pulsadores
Resistencias

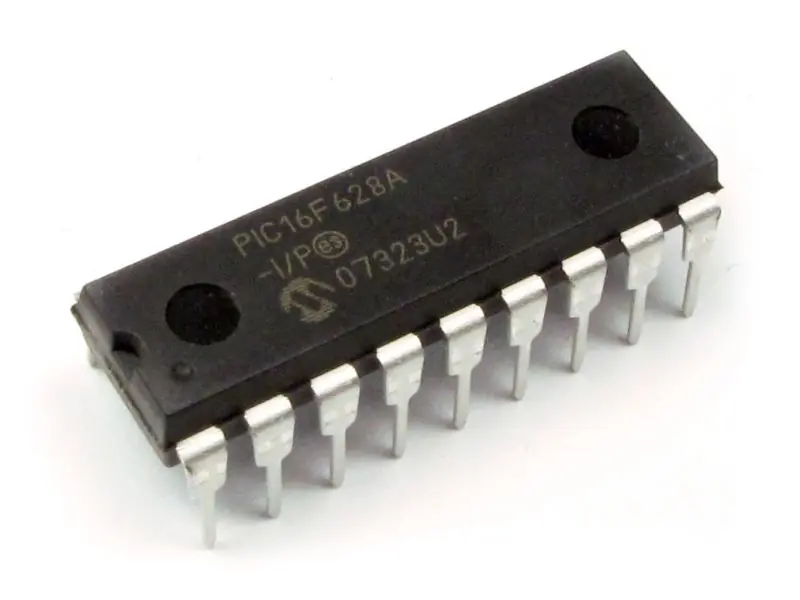

Pic = 16f628a
Los programas que utilice son :

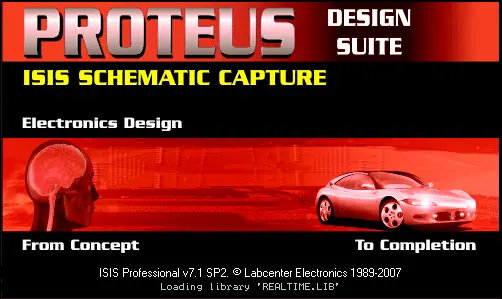

Para la simulación
Para Escribir el código del micro

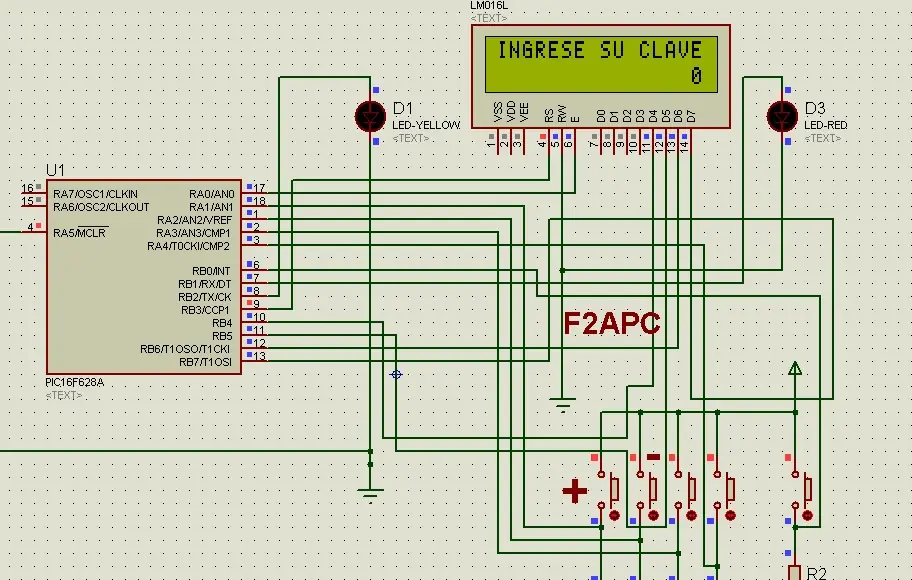

Bueno primero el programa esta realizado para que detecte 3 veces el código (el código esta conformado de 5 dígitos) en la parte derecha inferior se encuentra una variable que contara cada vez que ingrese la clave incorrecta , si llega a 3 ira a una rutina que activara la alarma por un determinado tiempo , en este caso le puse un led color rojo, luego del tiempo volverá al inicio del programa , reseteado todas las variables para comenzar de nuevo.
Ese es una parte para en código incorrecto , ahora pasemos cuando se ingrese el código correcto

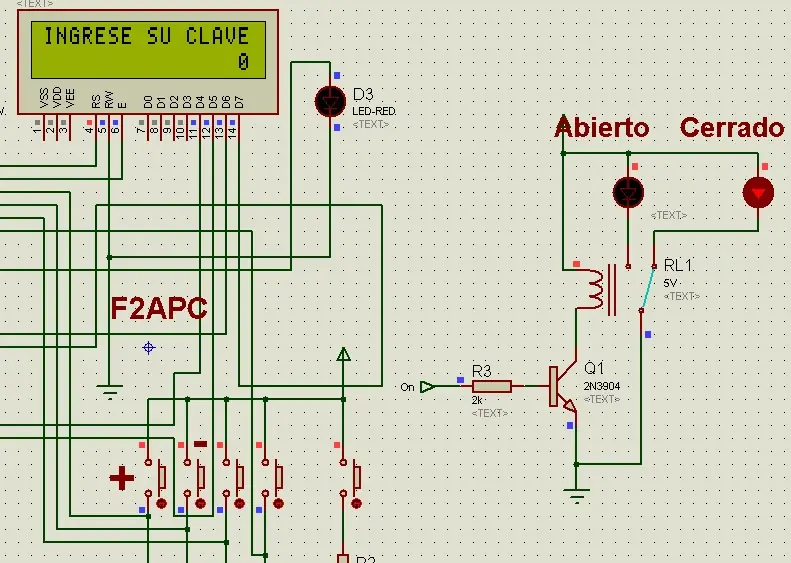

Para la parte de potencia en donde se unirá la cerradura eléctrica usamos este circuito, en el PIC se activara un Pin que nos ayudara a saturar el transistor
La cerradura lo conectaríamos en el común del Relay y donde esta el led amarillo ( el led amarillo y rojo están solo de prueba)

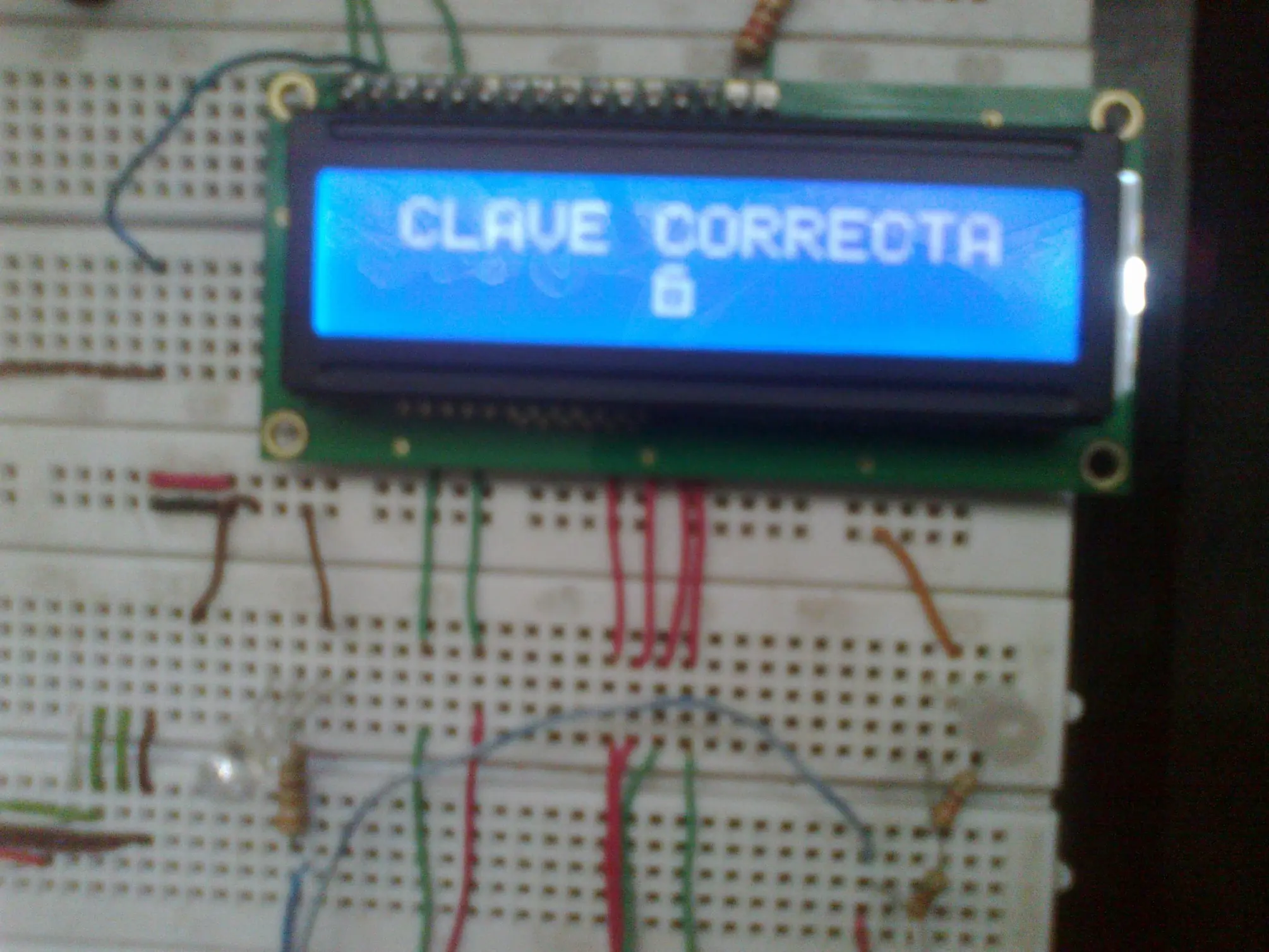

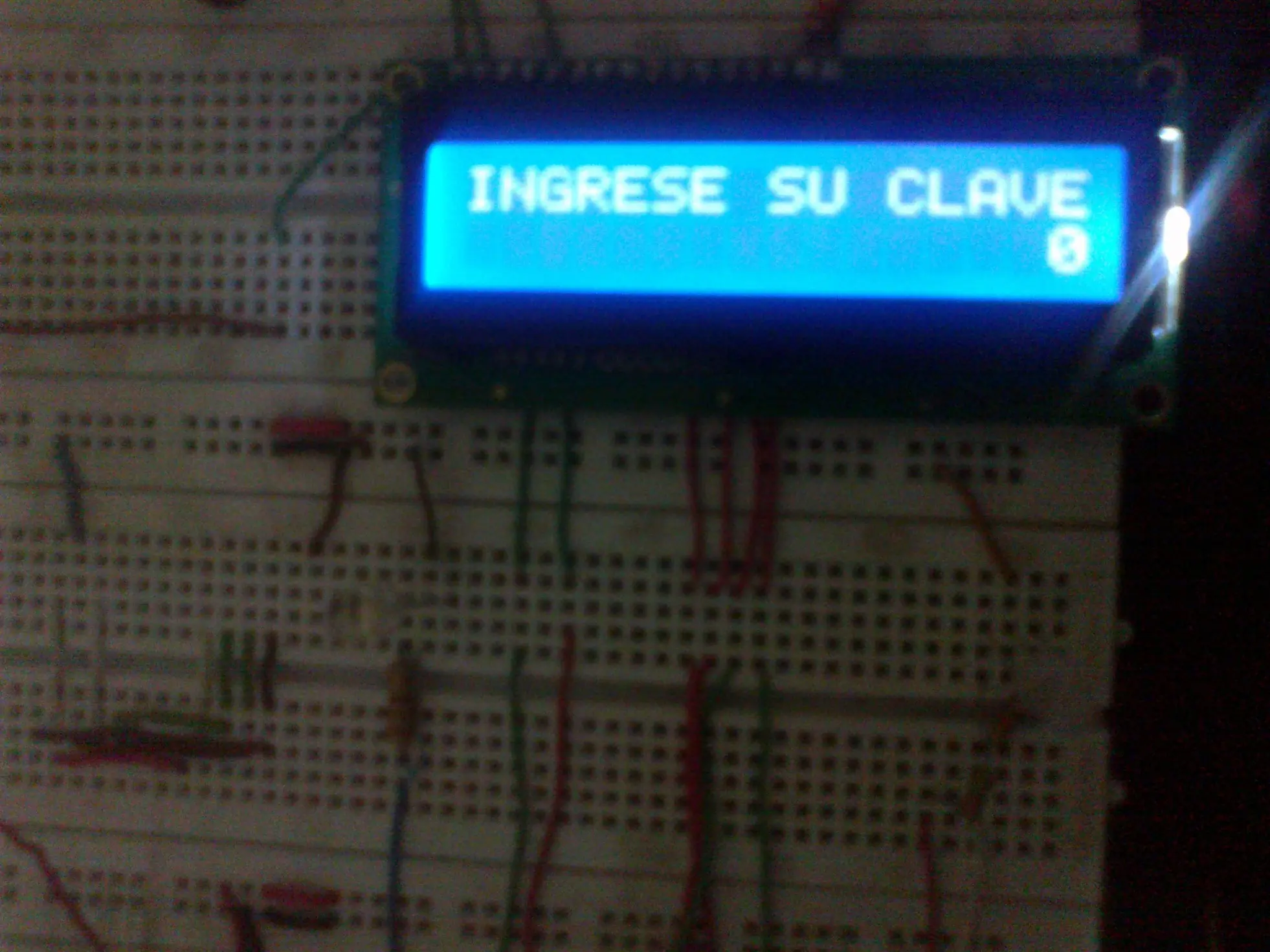

Mis fotitos
Disculpen las fotos no esta en muy buena calidad
Mi teclado de 4 teclas

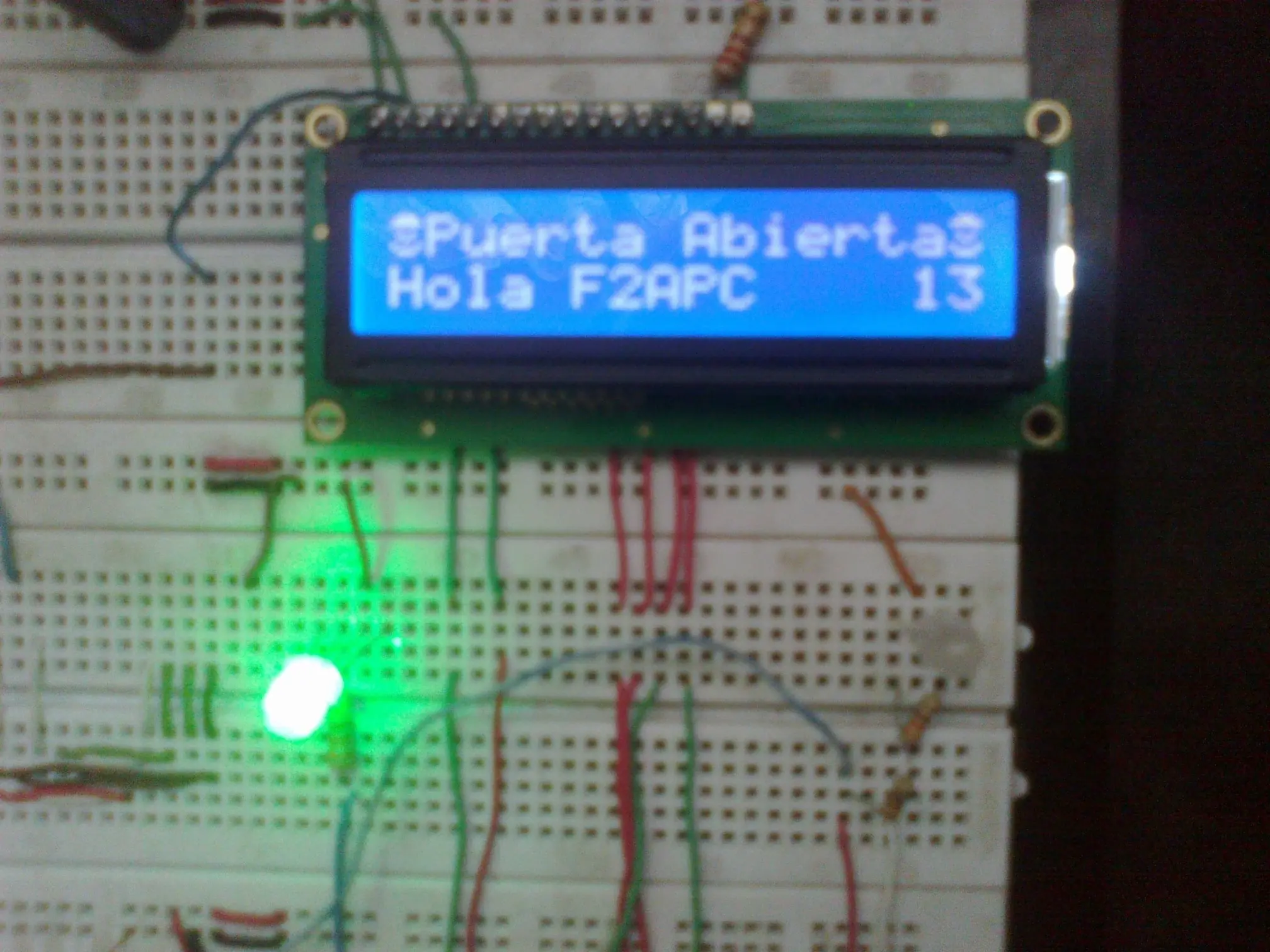

Y la certificada

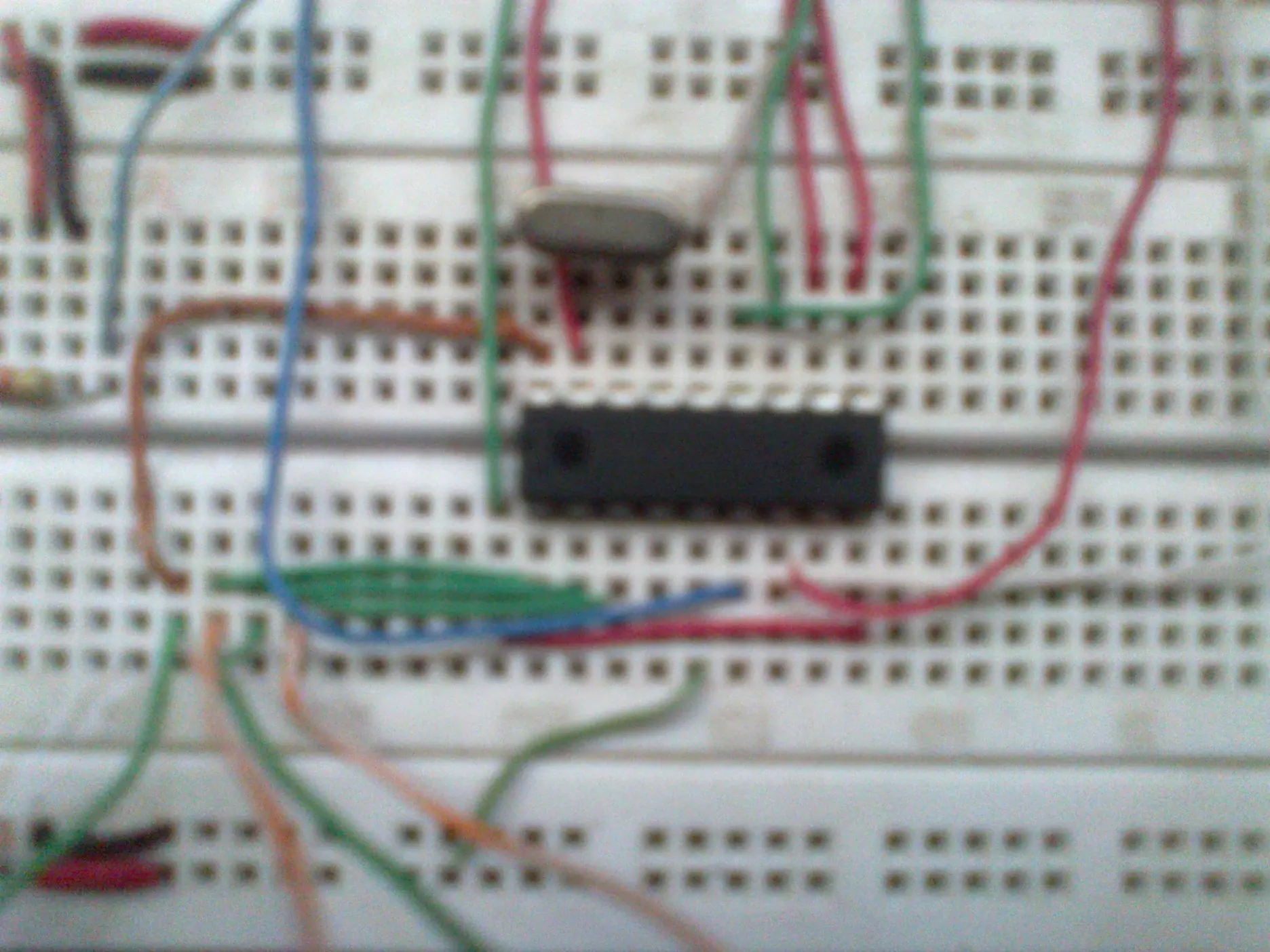

Y aquí el circuito que hace todo posible .
PD: Perdón por las faltas de ortografía , puto el que lee ._.
Si se borran los gifs por favor avisen y los subo otra vez . Gracias
Gracias por pasar
.
