Buenas Taringueros! Hoy les traigo un tutorial de como fabricar una antena casera wifi, actualmente yo la utilizo para jugar al bf3, bf4 en linea entre otros, ver peliculas, videos, descargar tranquilamente a alta velocidad, hasta compartir esa propia conexion y distribuir toda esa señal wifi por toda la casa, aclaro, no tengo internet en mi casa asi que tube que pedirle prestado a mi vecino, el cual se encuentra como a 60 o 70 mts, sin mas preambulo, voy a listarle las cosas que se necesitan:
fundamentalmente para que funcione tienen que tener si o si una placa wifi o un wifi usb
placa wifi

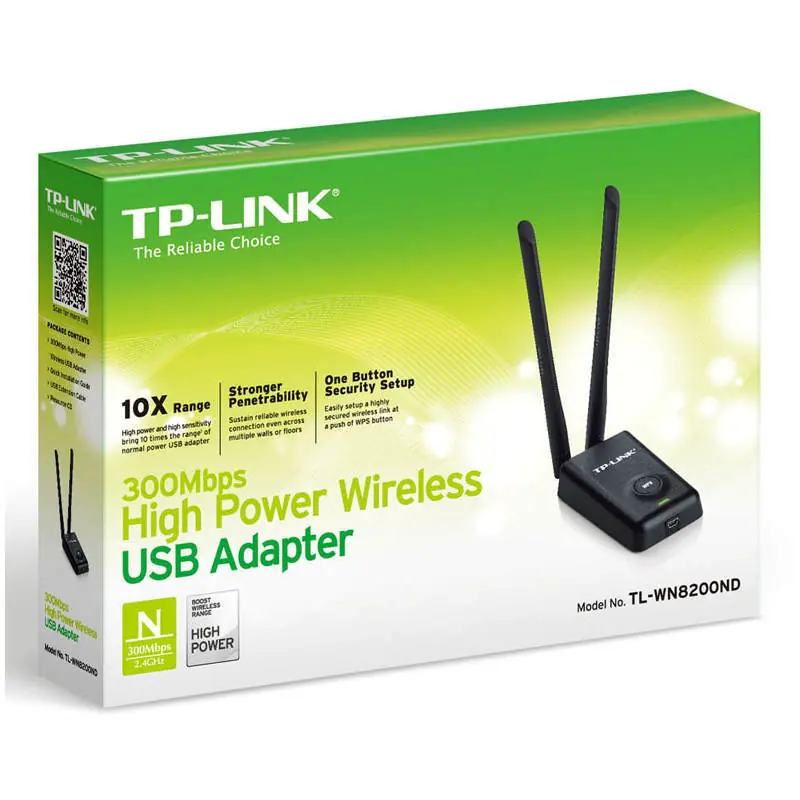

wifi usb
recomiendo de 2 o mas antenas, ya que con una puedes recibir la señal y con la otra repartirla por toda la casa (literal)
si quieres aumentar la potencia de señal para repartir puedes buscar algo asi como esta para reemplazar a la original
por lo general las antenas que traen las placas wifi o usb, son de 5db, esta antena es de 9db
necesitaran piezas como estas y se consiguen en locales de radio armador, :

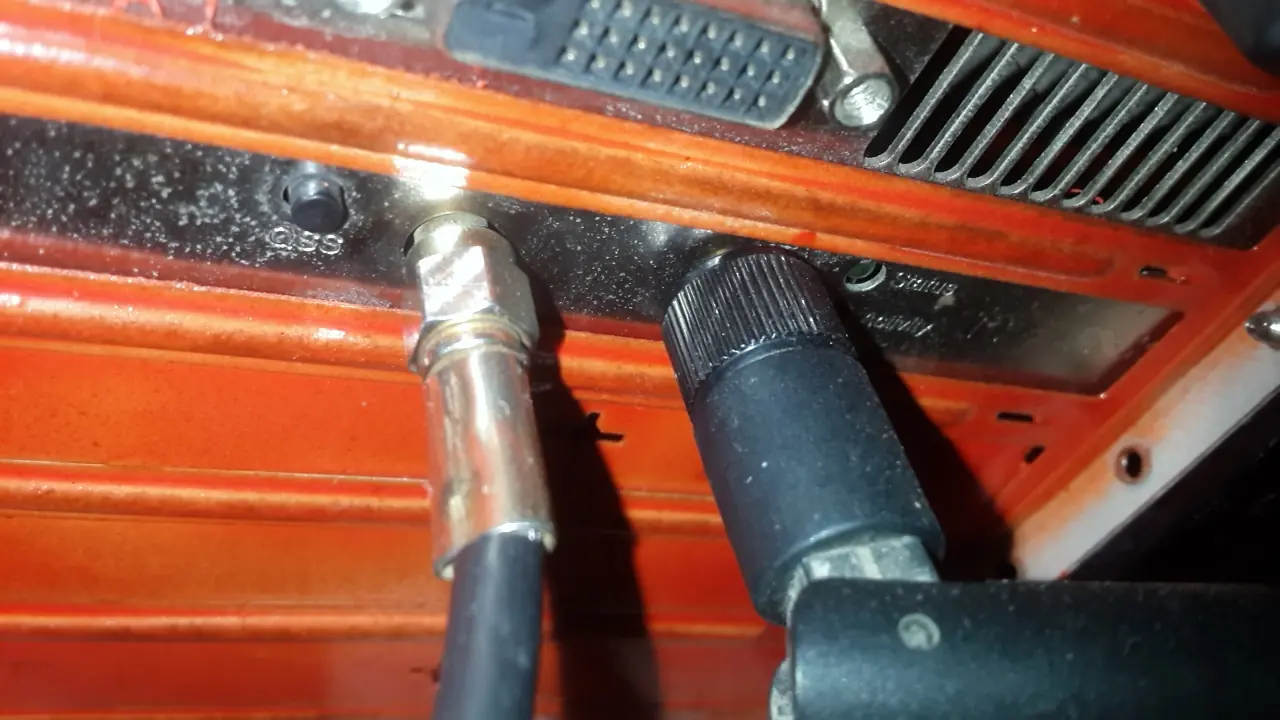

conector rsma hembra, para conectar la antena a la placa o ubs wifi
el cable es fundamental, ya que es especial por su baja perdida,cuanto menos metos mucho mejor
RG58, es muy comun, utilizado en tv por cable, su perdida es de 1db por cada metro utilizado
HDF200, este cable tiene una perdida de 0.5db por cada metro, es algo caro y complicado de conseguirlo
HDF400 este tiene una perdida de 0.2db por metro
RG213 este es el utilizado por directv, tiene una perdida de 0.6 db por metro
LMR200 o 400 este es el mas recomendado, tiene una perdida de 0.2db a 0.4db por metro

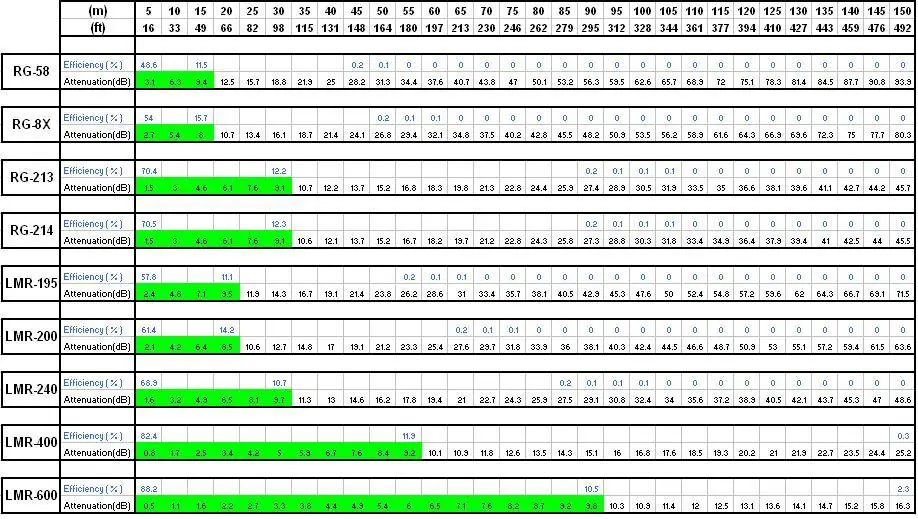

aqui una pequeña tabla donde pueden ver la eficiencia en porcentaje

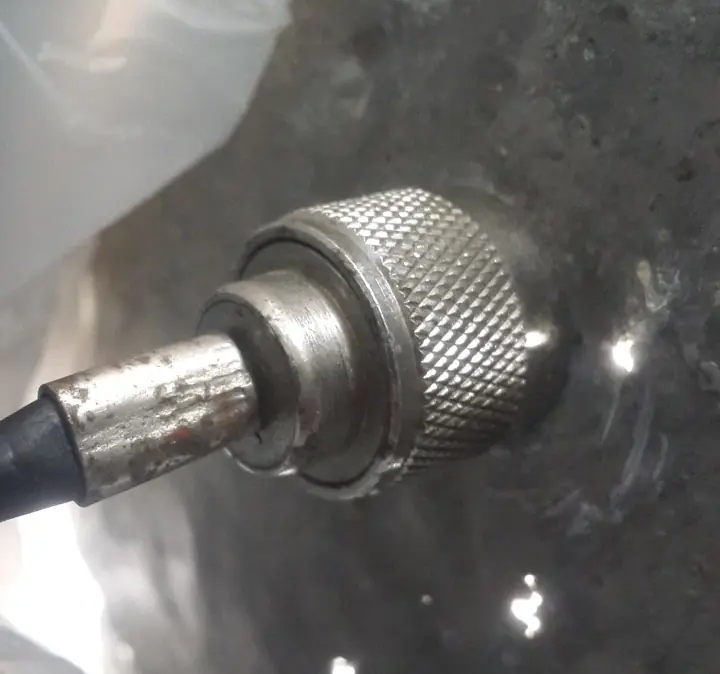

conector para enlazar la placa wifi a la pieza del elemento de la antena(esta pieza es opcional pero al tener esta pieza la perdida es minima)
esta pieza es la que conecta el cable que viene de la placa wifi al elemento mas importante de la antena, es opcional pero les recomiendo ya que la pedida de señal es minima, si no usan estas piezas van a tener mas perdida
lo siguiente es el reflector, el encargado de hacer rebotar la señal recibida, yo encontre una vieja bandeja de aluminio, la aplane y le realice un agujero en el medio, lo que si pueden conseguir es una bandeja de aluminio descartable para horno, es casi lo mismo
de este tipo rectangular seria perfecta
bueno ahora lo que nos hace falta y lo mas importante es el elemento, el que recibe la señal y la transmite a la placa wifi, esta construido de un alambre de aluminio, si consiguen un alambre de diametro 2.5mm mucho mejor,tiene que ser rigidoy tienen que respetar las medidas si o si
una vez que tengamos cortado el alambre procedemos a doblarlo respetando las medias internas, lo pueden marcar con un marcador negro
ahora tienen que realizar la soldadura al conector

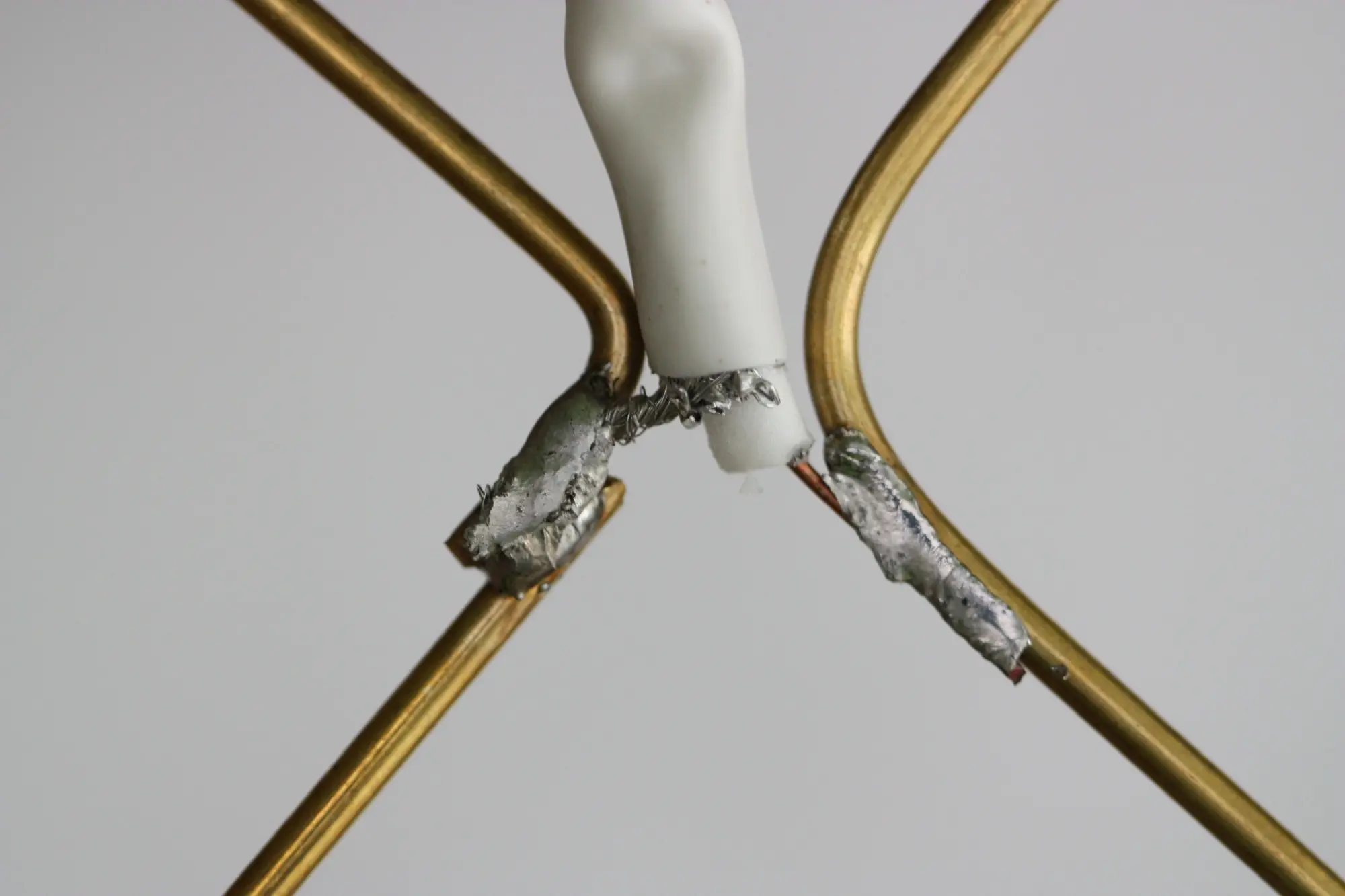

si no consiguen los conectores N que van en la antena, pueden soldar directamente el cable al elemento principal, aqui unas capturas:
tendria que quedar asi (fotos a modo ilustrativo)

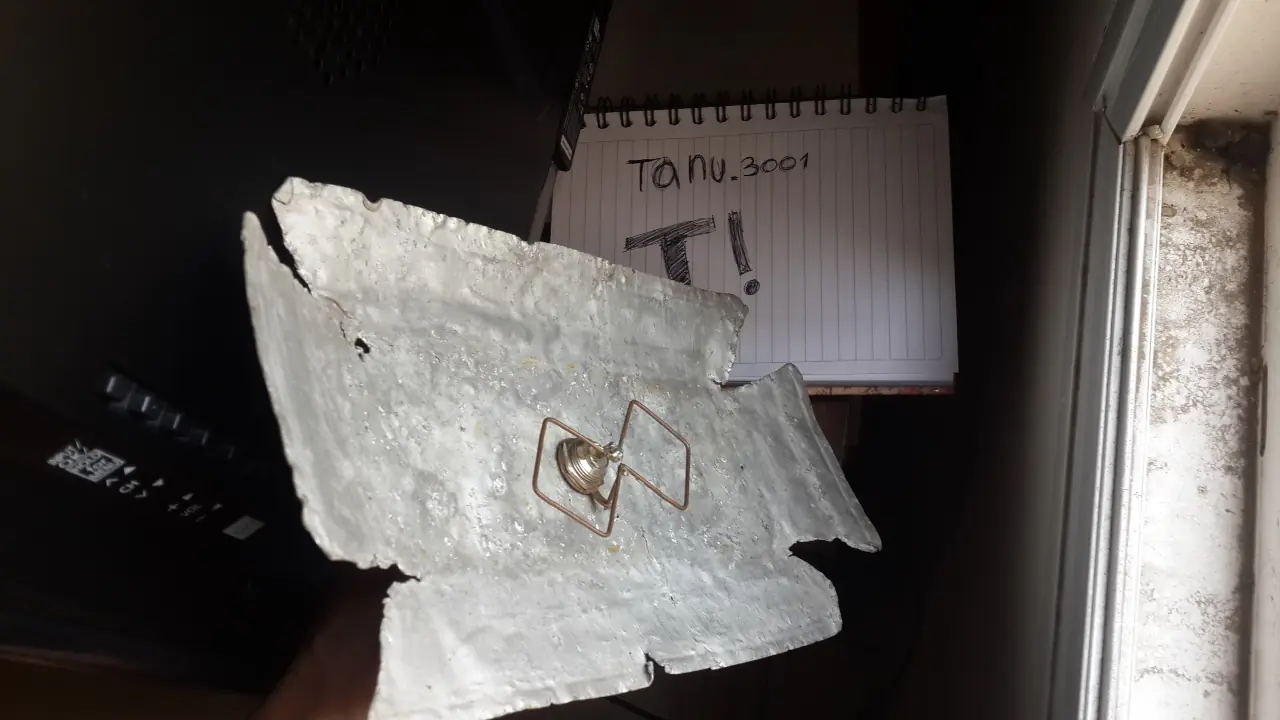

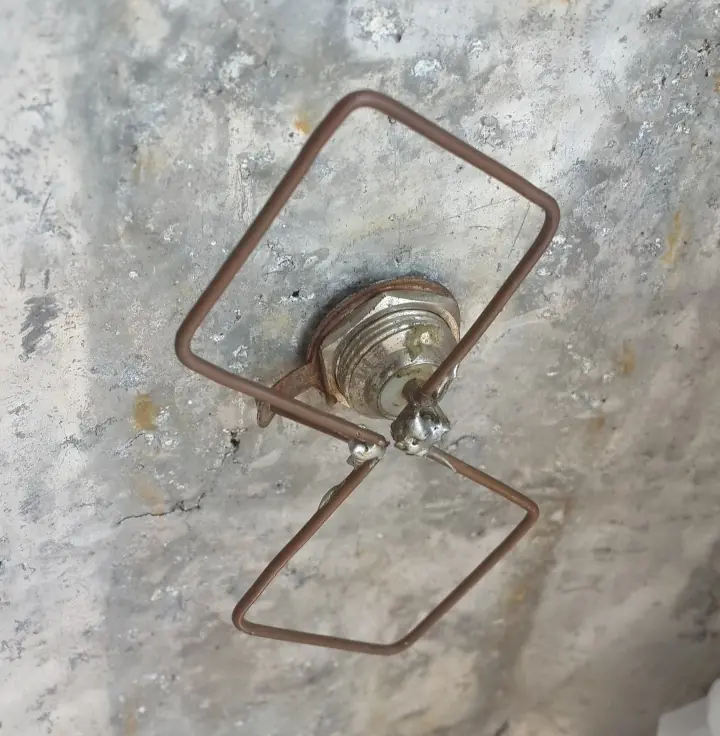

aqui unas fotos de la mia

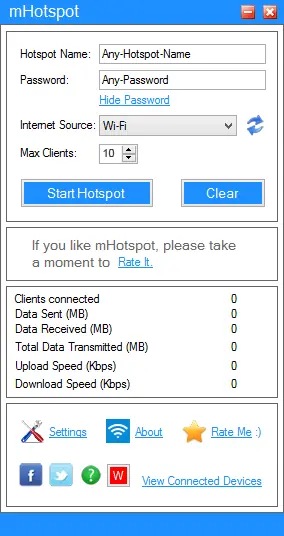

ahora si quieren compartir la conexion para toda su casa ya sea para conectar a internet algun celular, netbook o tv, pueden usar el programa mHotspot
tambien pueden utilizar el dumpper wifi contiene una base de datos, osea la mayoria de los pines para conectarse a muchos routers con seguridad WPS activada, despues utilizan el jumpstar para realizar la conexion.tendrian conexion a internet de algun vecino, bueno eso es todo por ahora linces.-

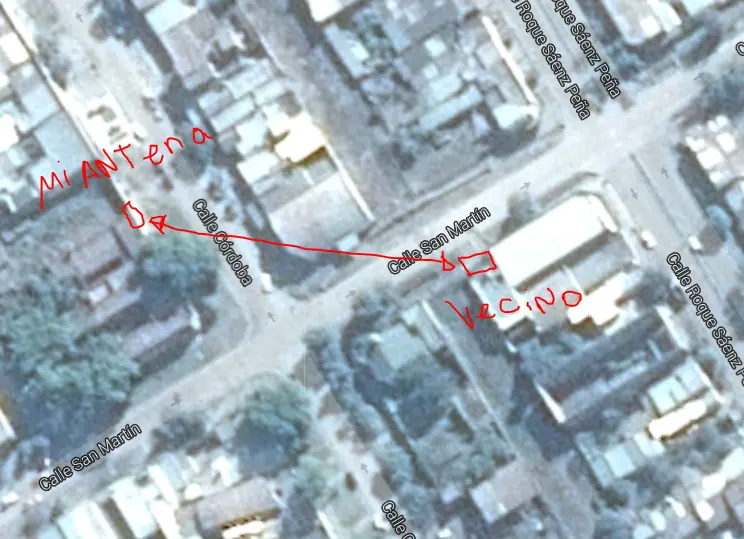

aqui una toma de google maps con la ubicacion de mi casa hasta la casa del vecino

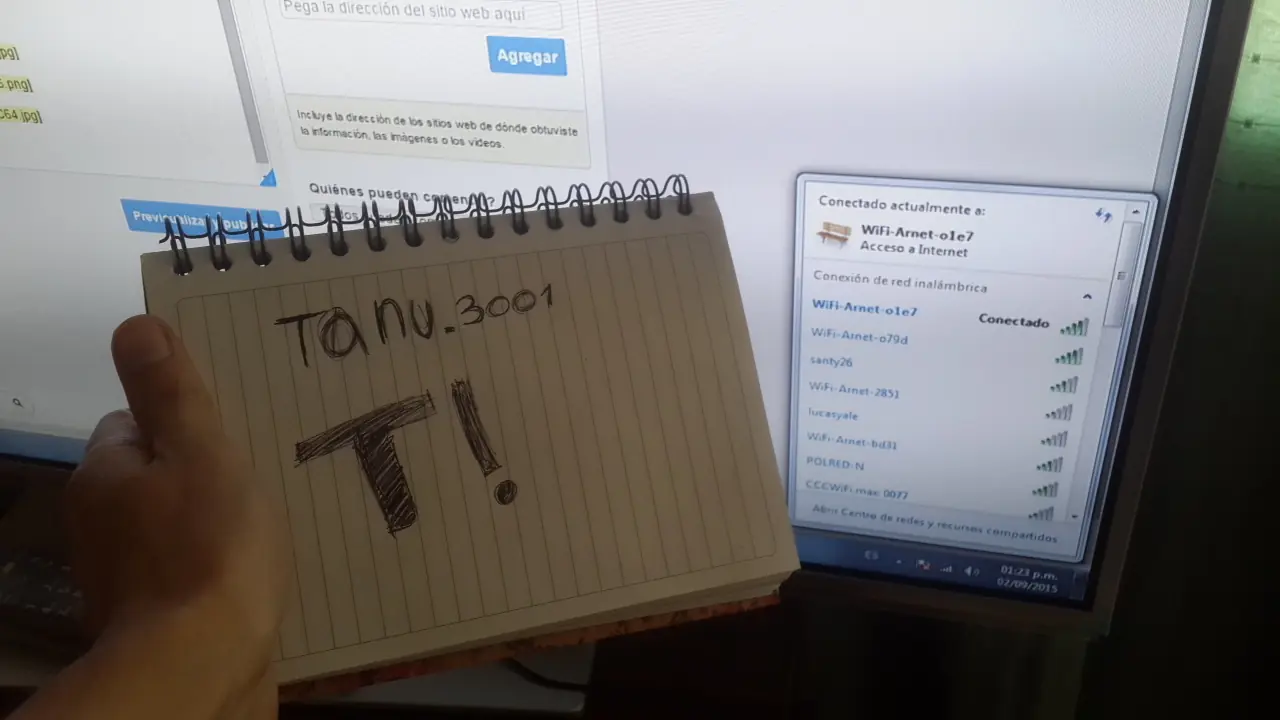

por ultimo la certificada
aqui una nueva y reciente certificada, no pude moverla mucho ya que la estoy utilizando
