Hice un laboratorio de electronica portatil y lo t muestro2

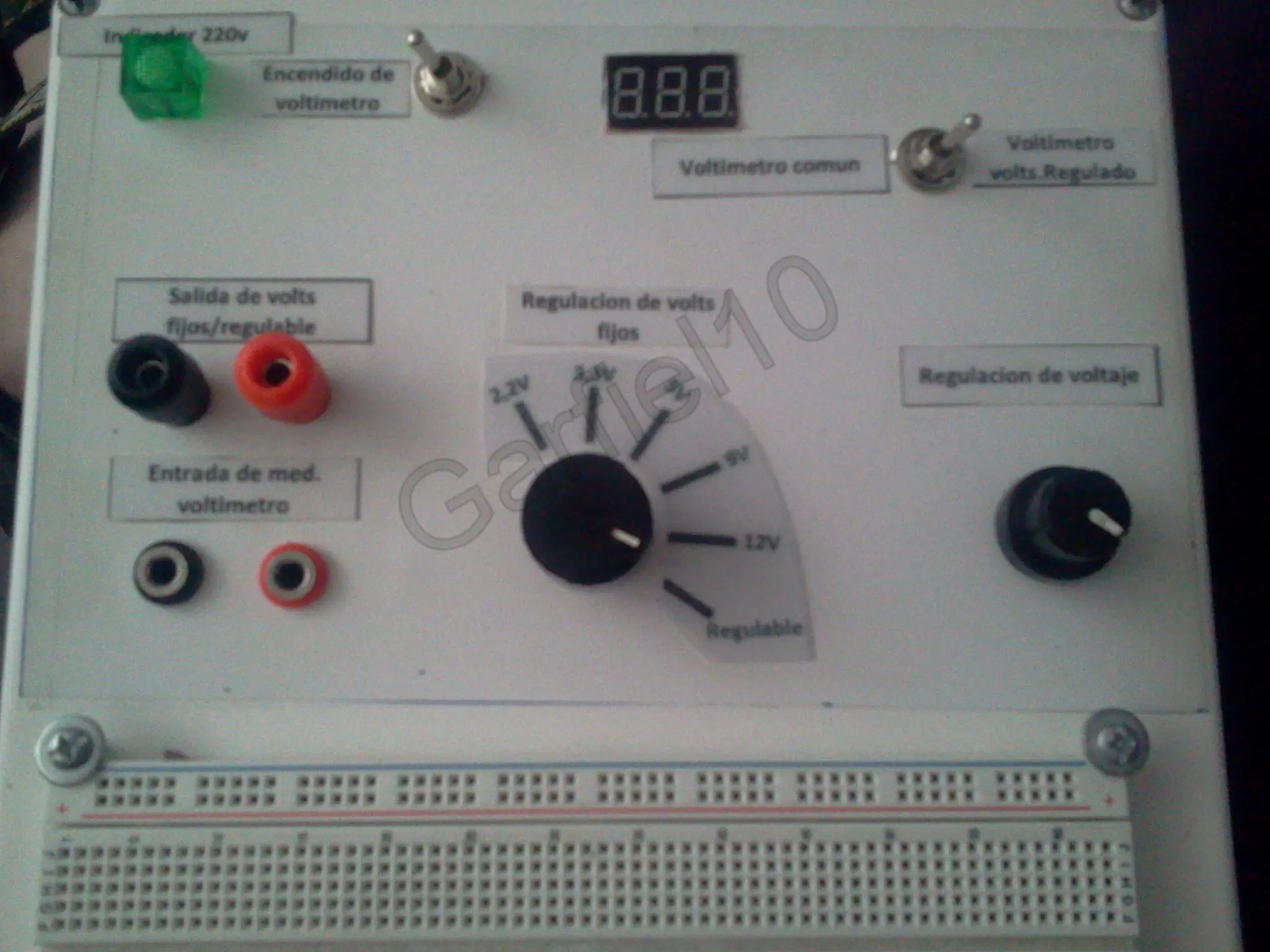

Hola, en este post les traigo el laboratorio de electrónica portátil, que había hecho dentro de una caja estanca, me lo arme para tener los voltajes que mas utilizo en el protoboard que lo incluí en la caja estanca, ahora le agregué mas utilidades:

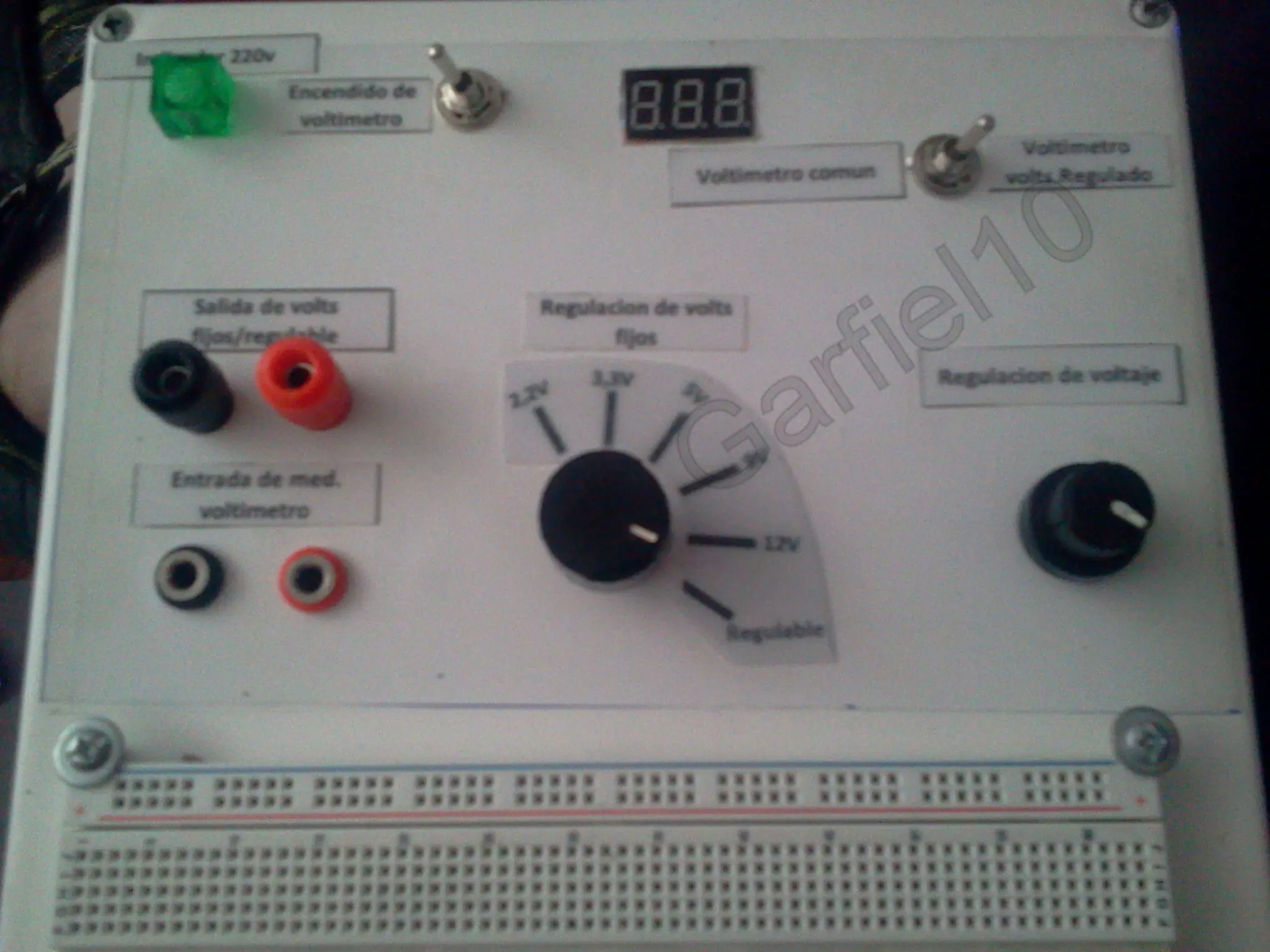

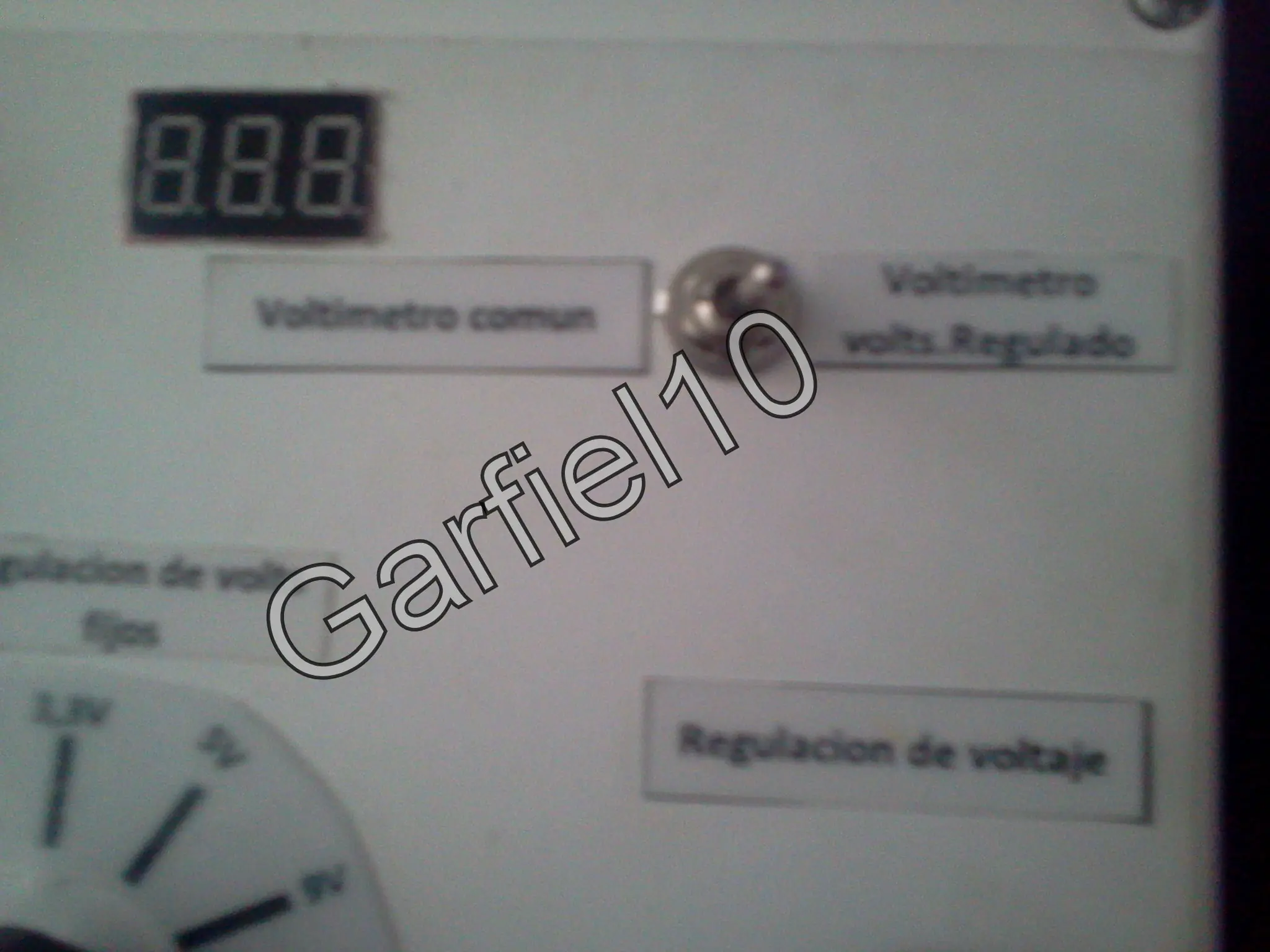

1 Voltimetro

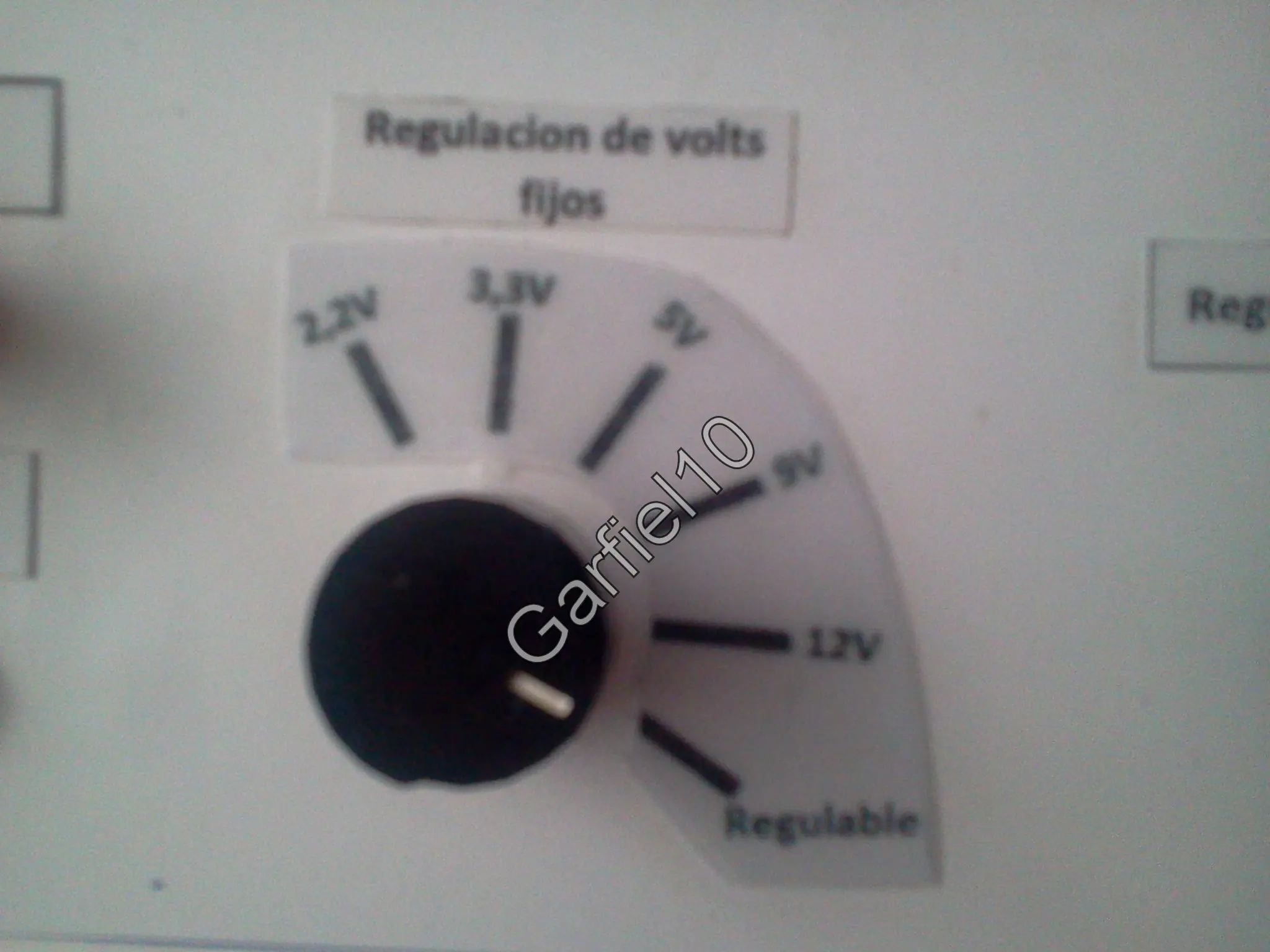

1 Llave selectiva como me habían recomendado.

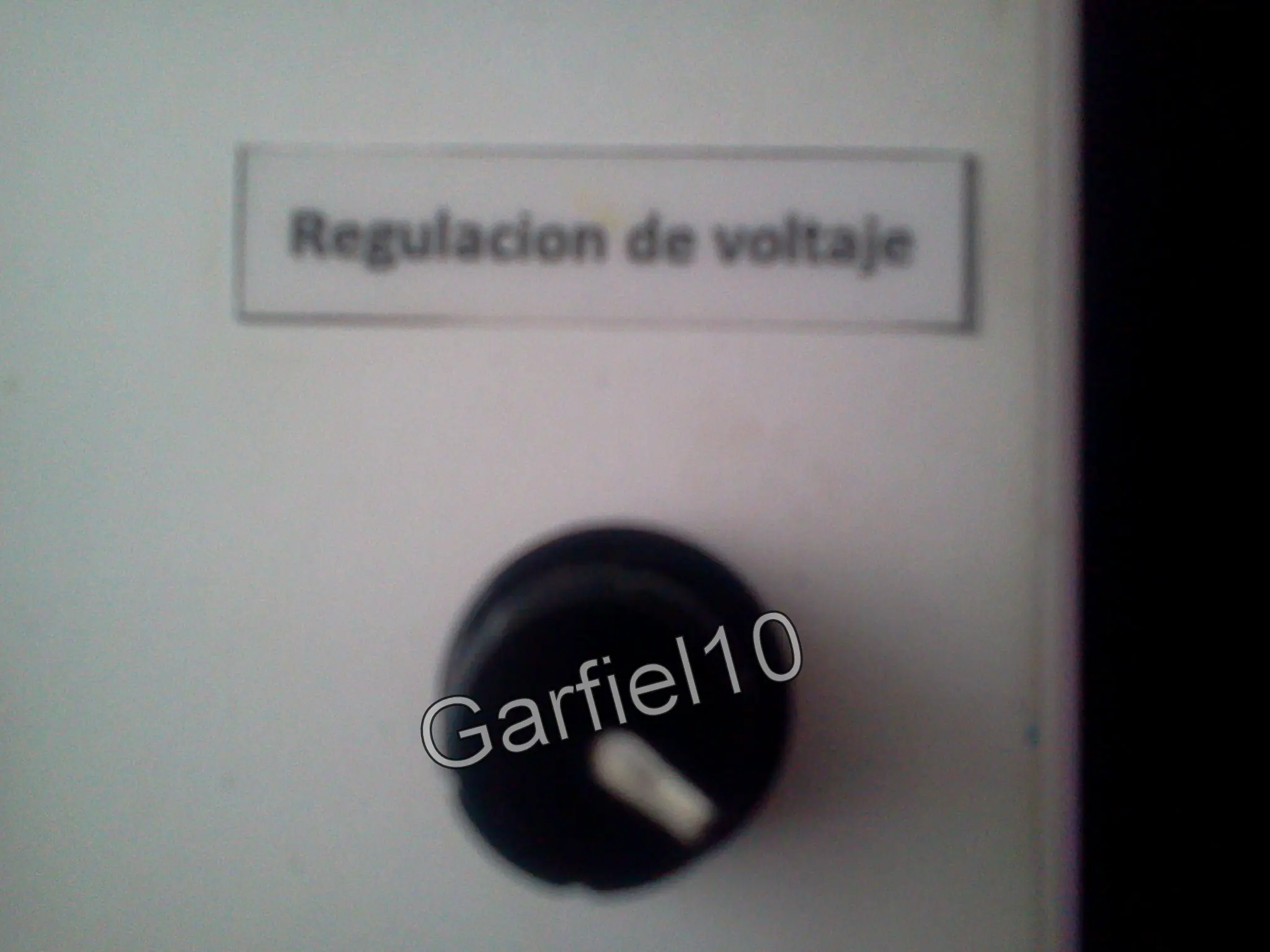

1 Potenciometro de regulacion de voltaje 1,2 a 28,2volts.

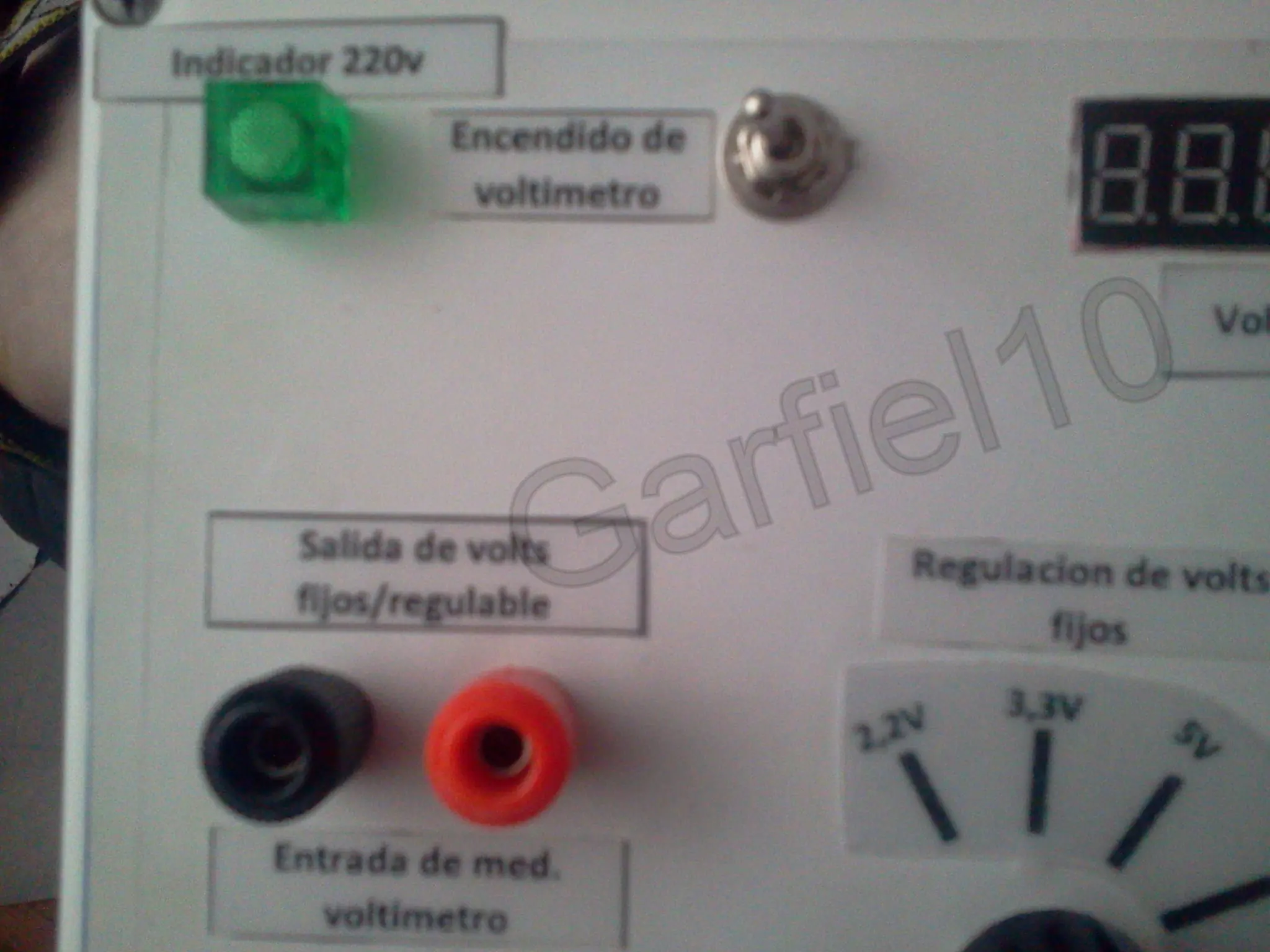

1 Salida de voltaje fijos y regulable.
1 Entrada de medicion para medir con el voltimetro.

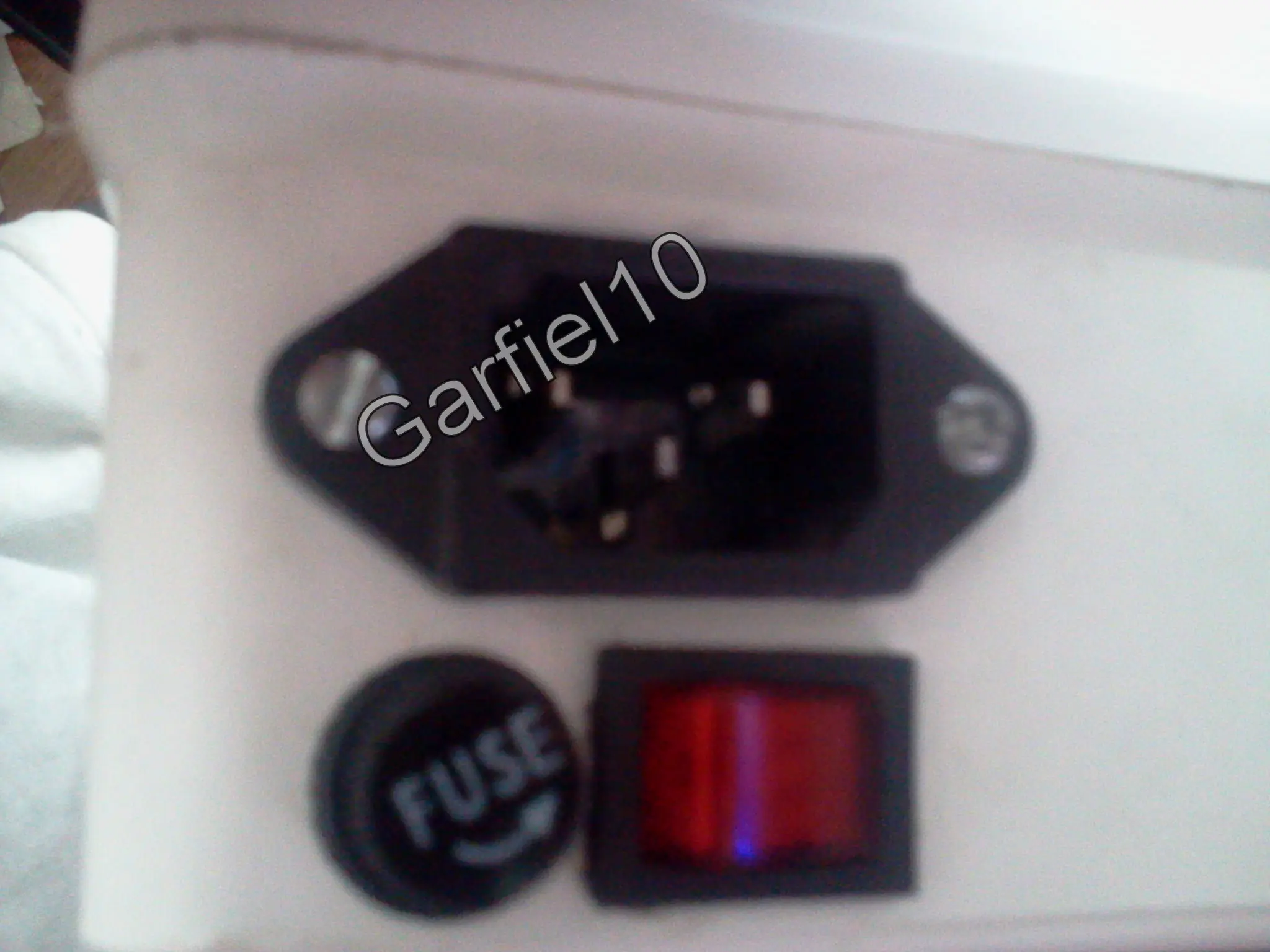

1 Fusible de 1A
1 Ojo de buey cuadrado.

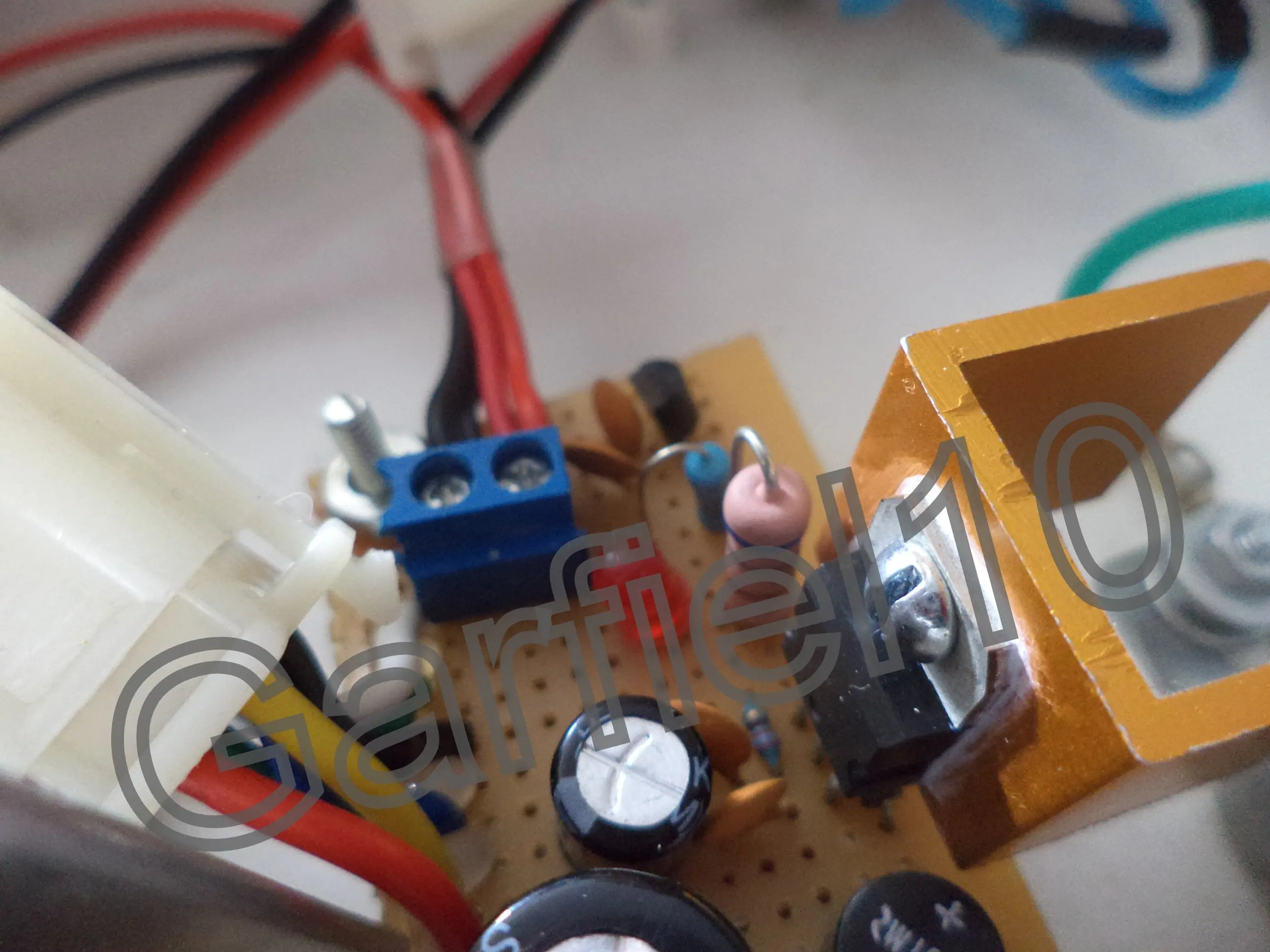

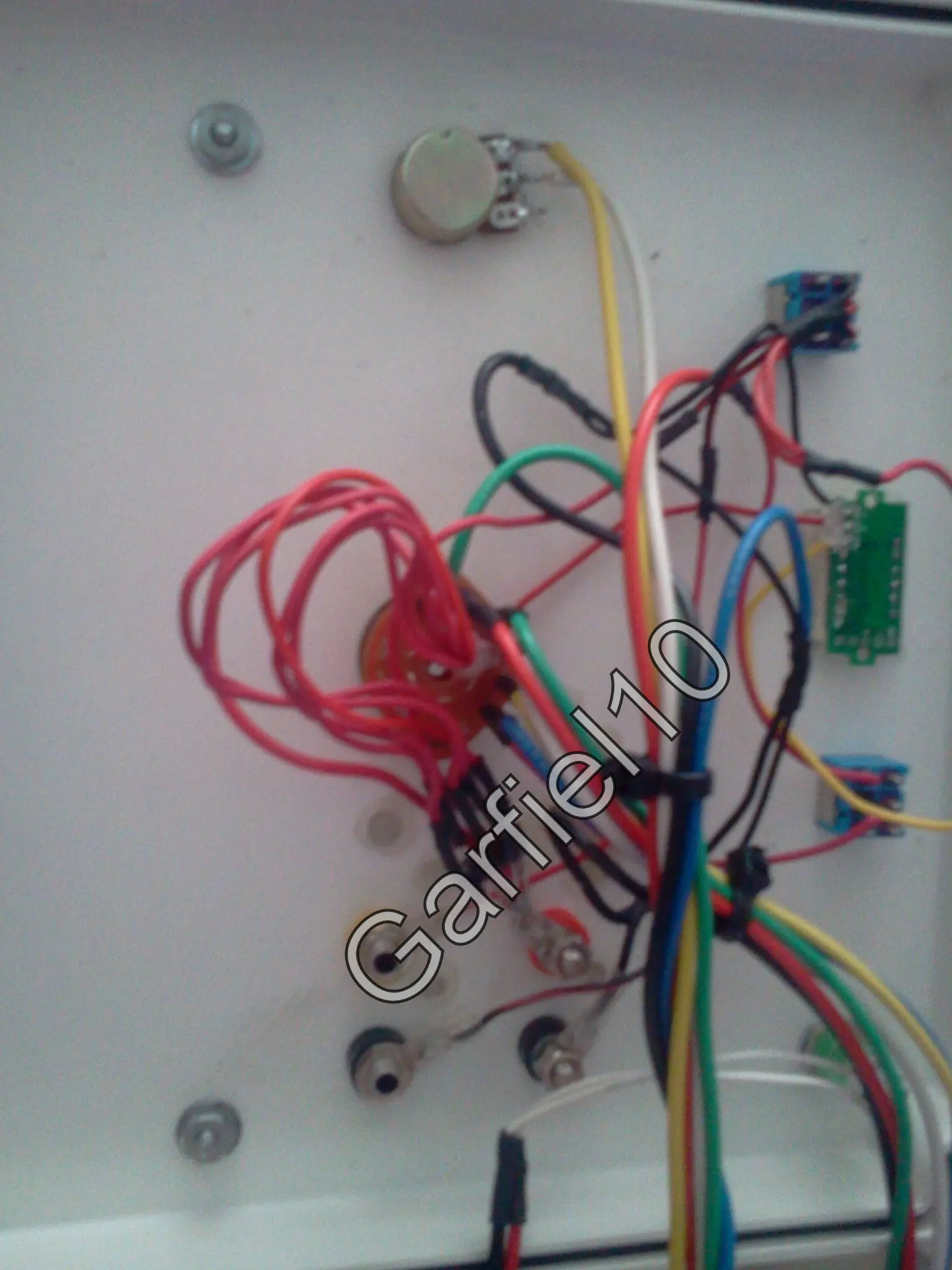

El transformador es de 12 +12vol, una salida la utilice para los voltajes fijs y la otra para la alimetacion del voltímetro que le puse un regulador de 7805 y luego el lm317 para la regulacion de voltaje.

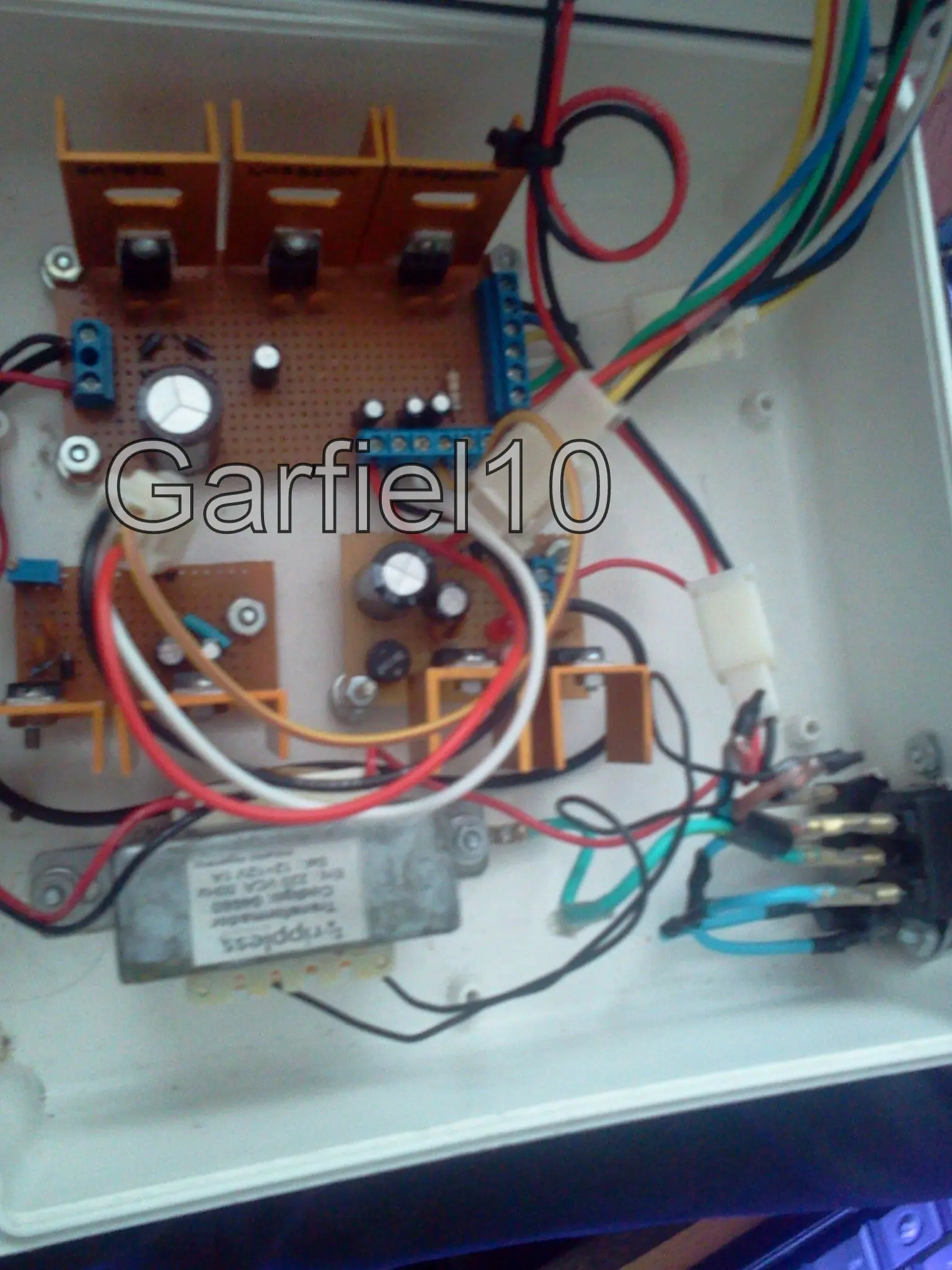

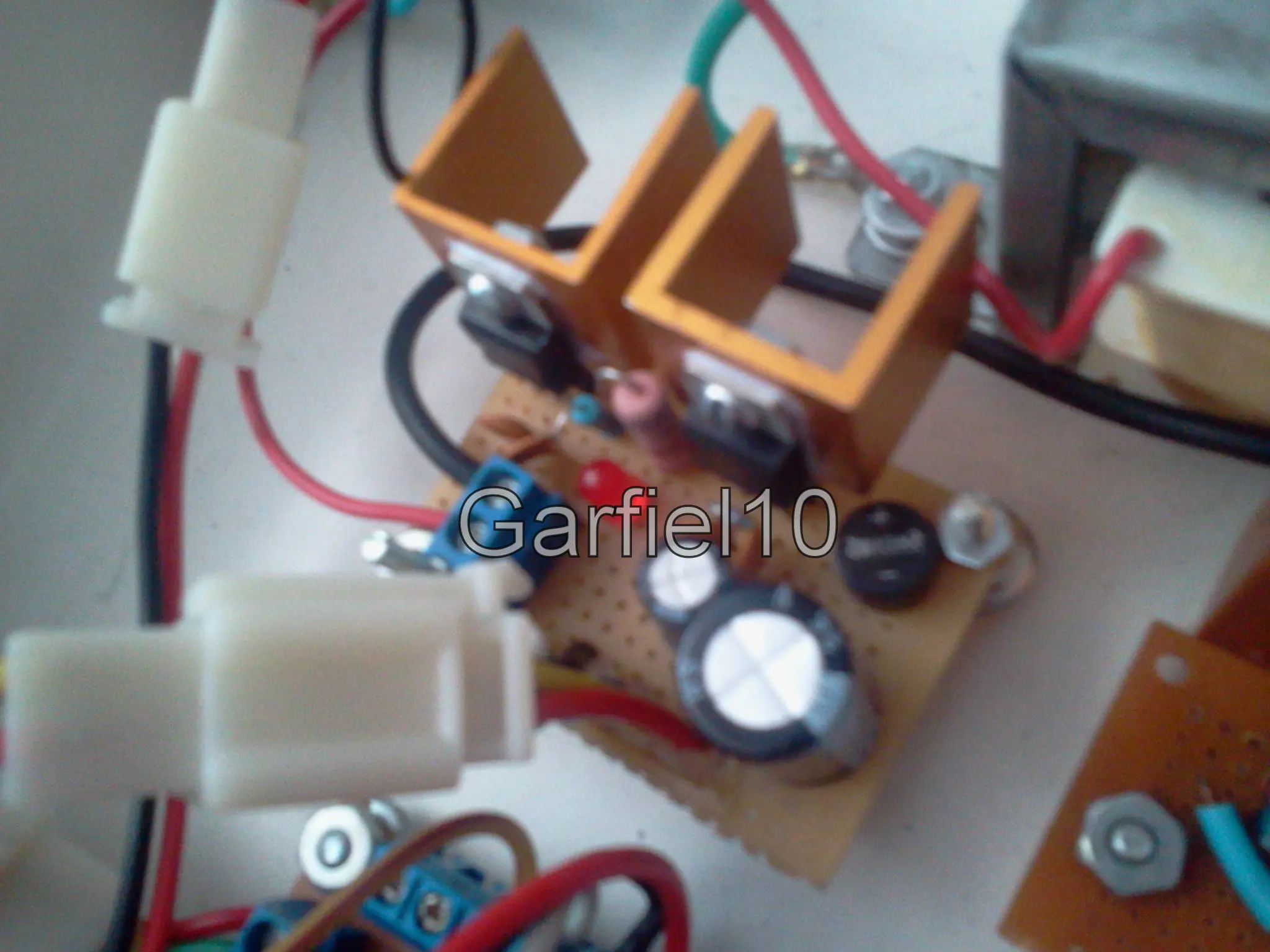

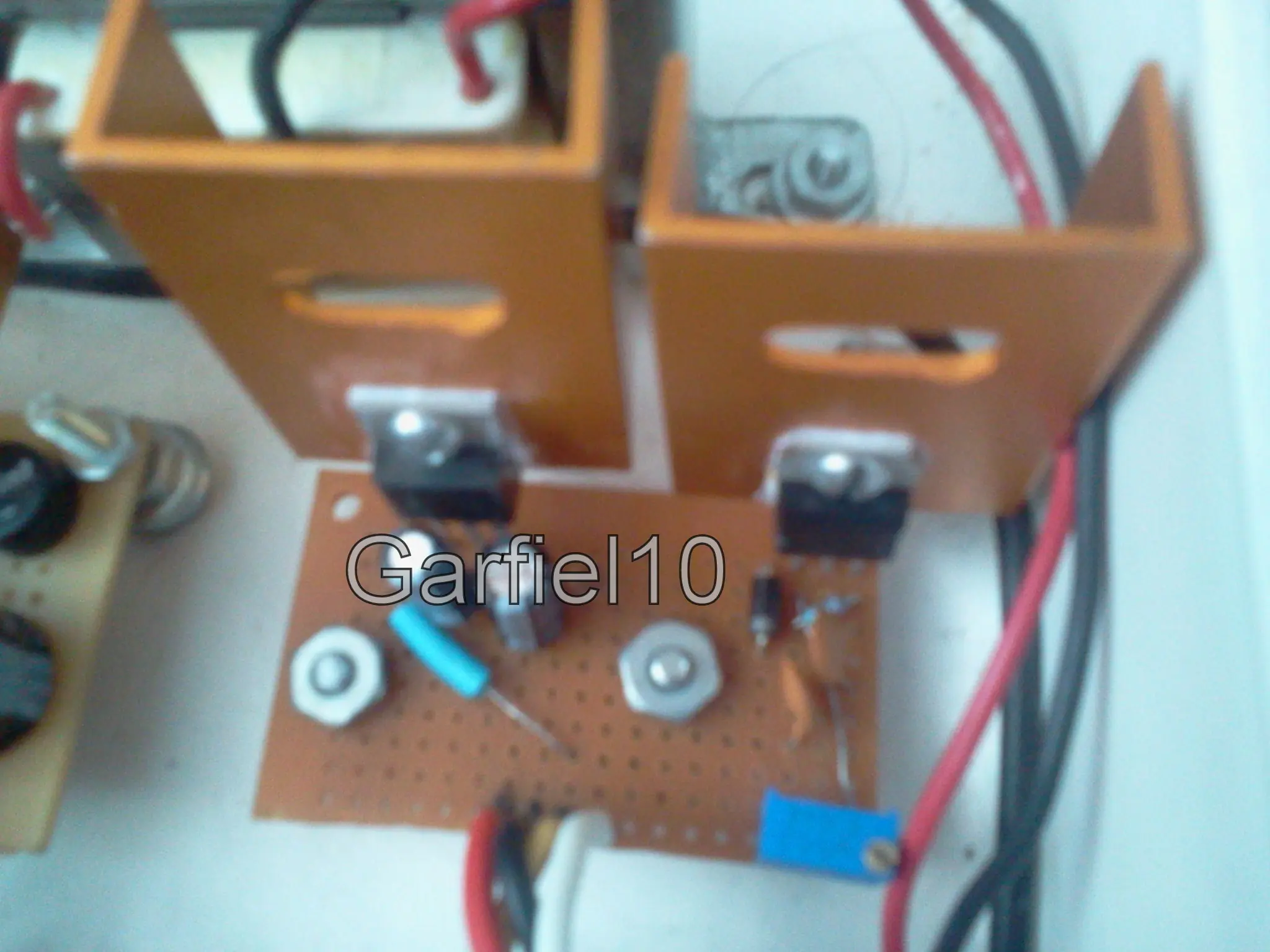

Les dejo las fotos y un video para que lo vean.

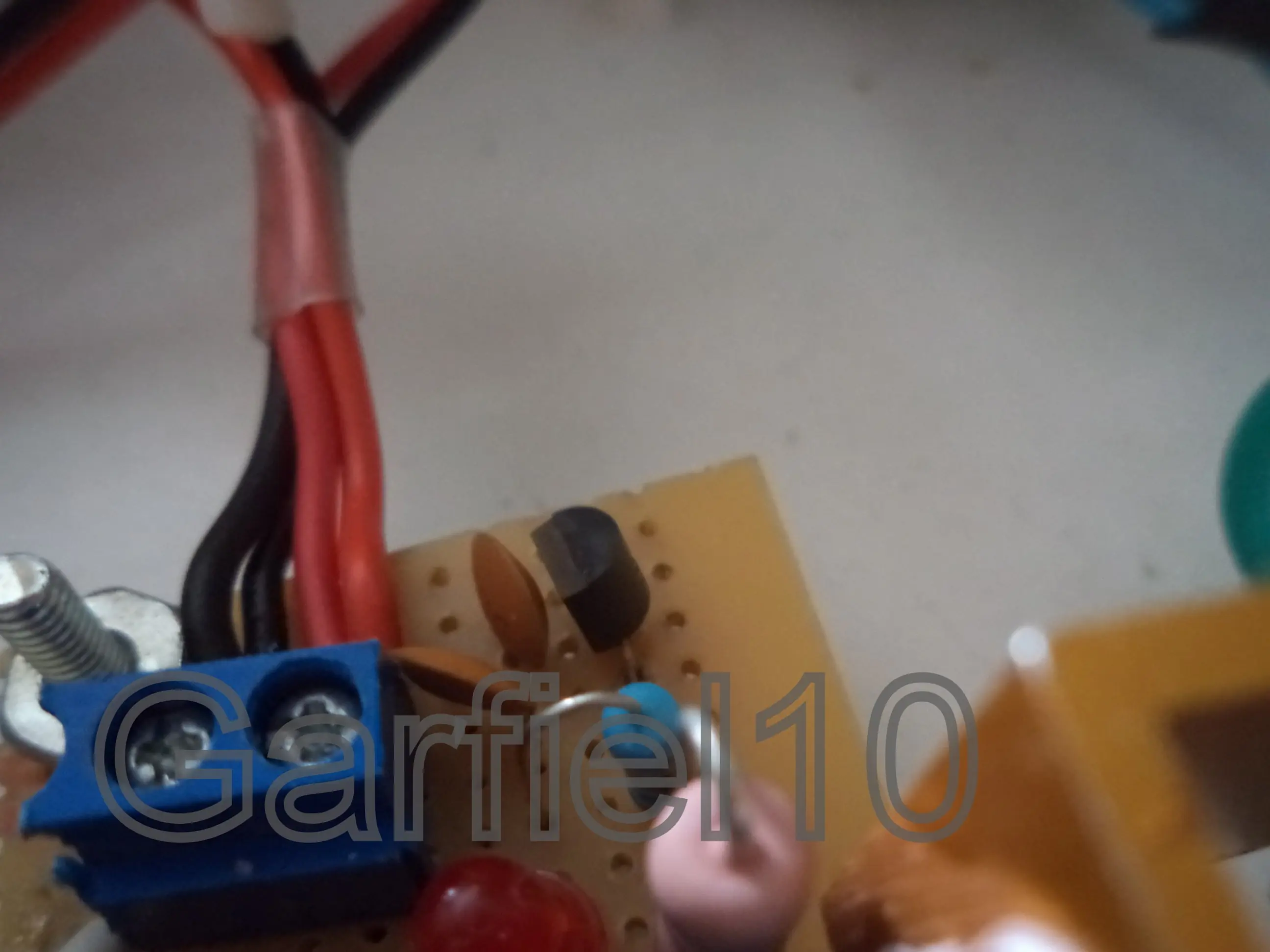

Cambié el 7805 por el 78l05 poruqe el voltimétro utiliza solo 70ma

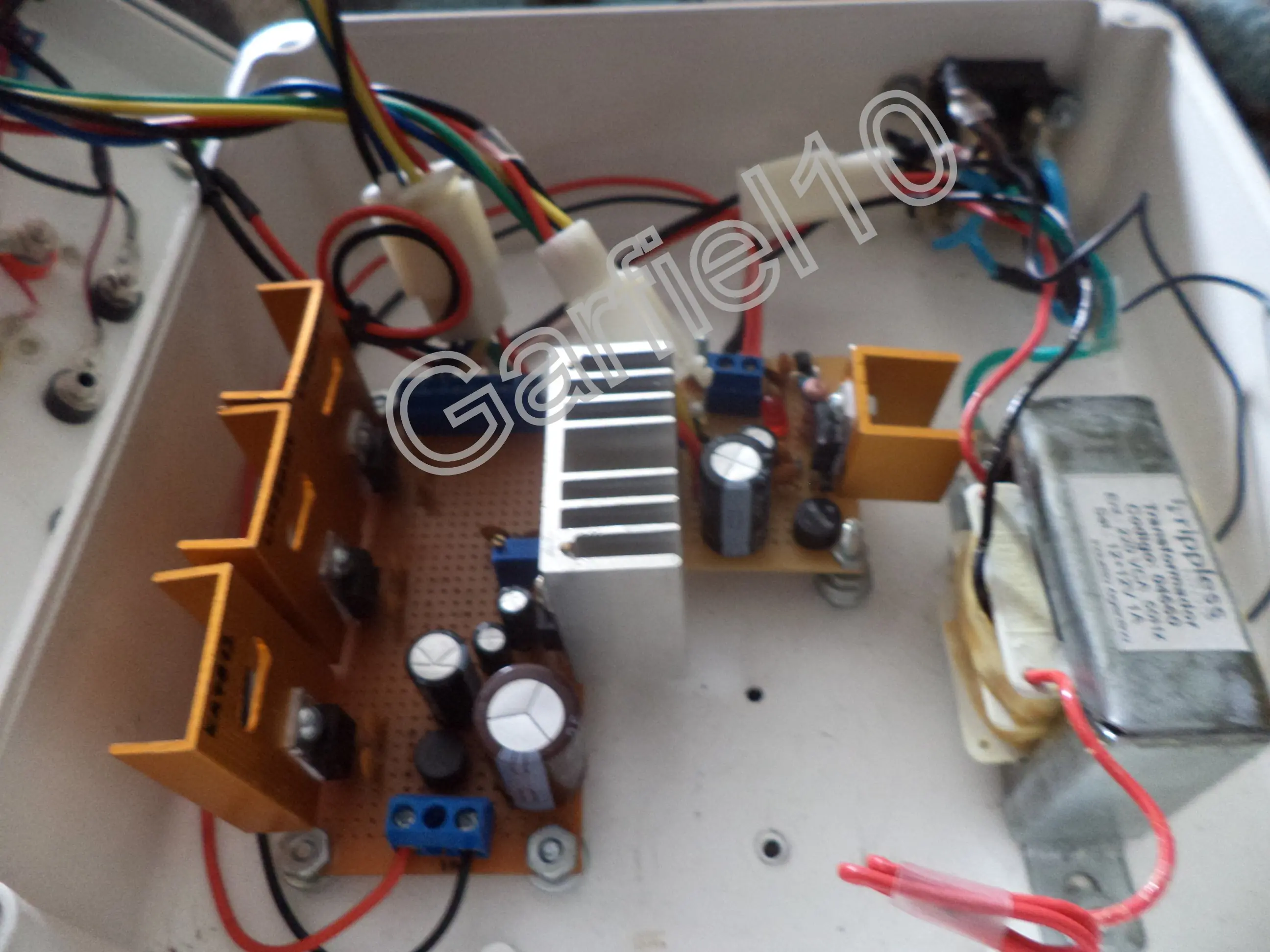

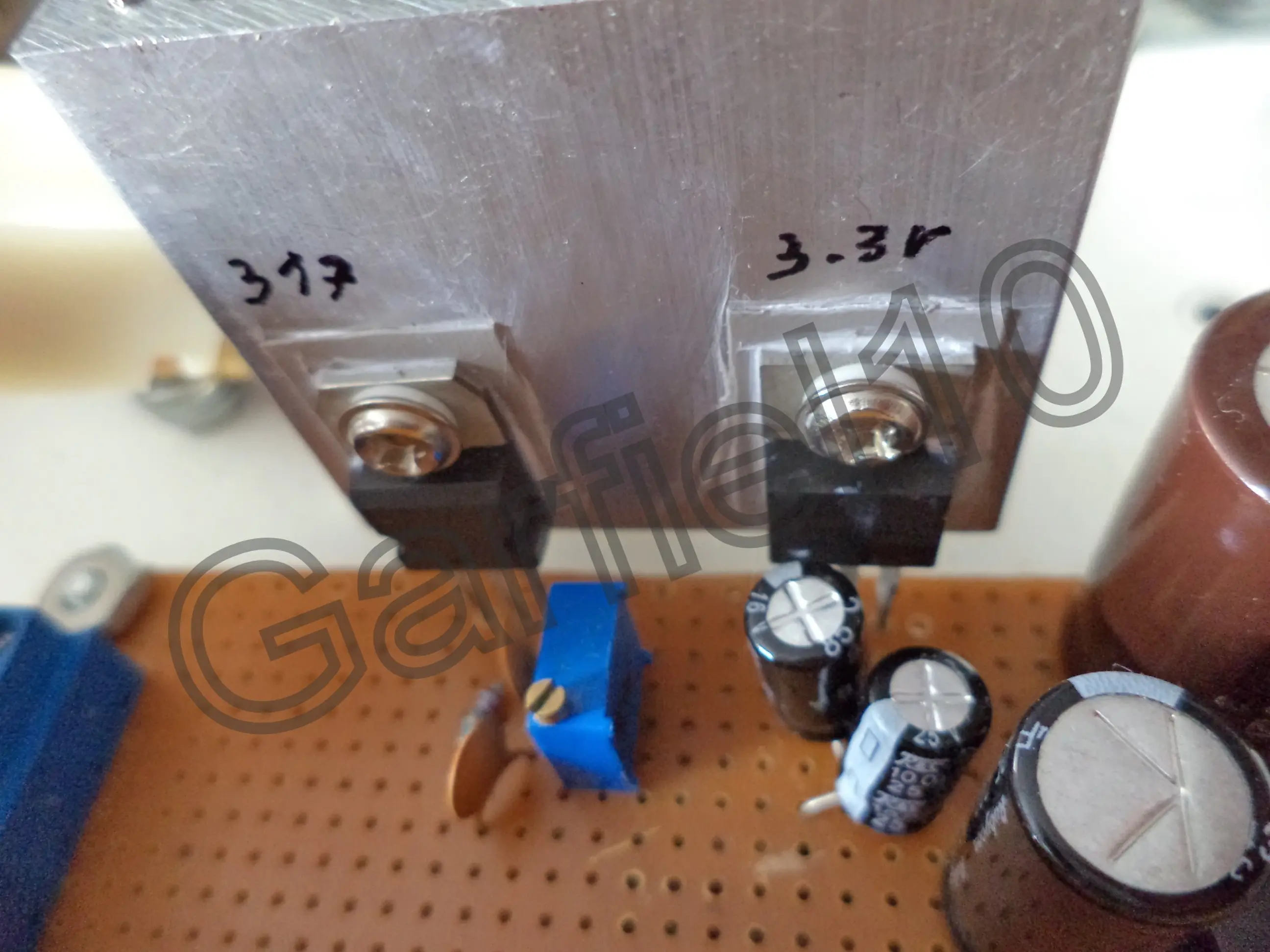

Colocé el LM317 y el IRU1075CT juntos en un mismo disipador en la placa 1 (grande), de esa forma liberé de cables.



Espero que les guste, el diagrama de conexiones no lo puedo hacer ya que no conozco ni se usar los programas de electronica.
