¿Hola que tal gente de Taringa!? Hoy voy a explicarle cómo cambiar el módulo (Pantalla-touch/display) del Samsung Galaxy SIII, bien explicado con detalles e imagenes propias para no dejar nada mal en el celular ni nada afuera del mismo.

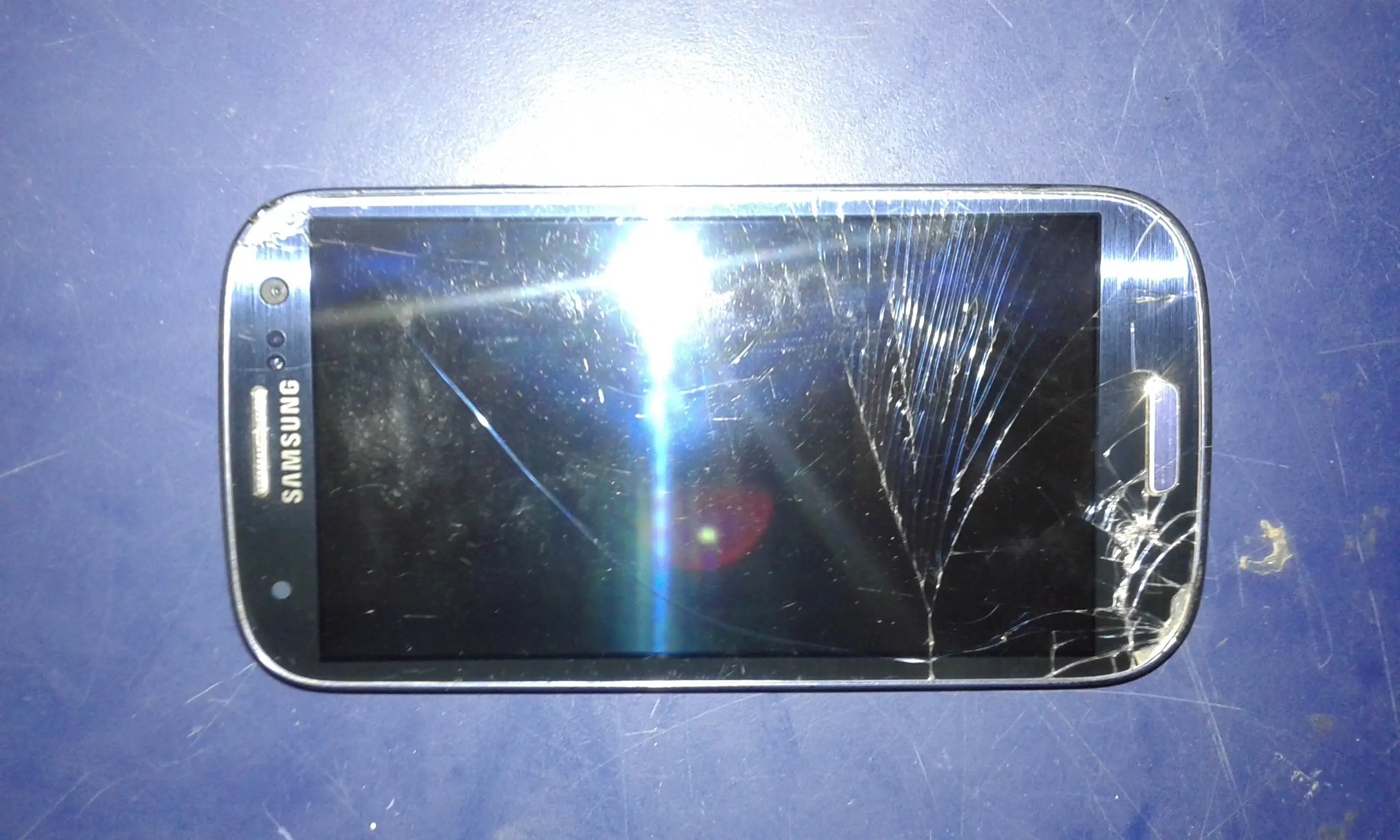

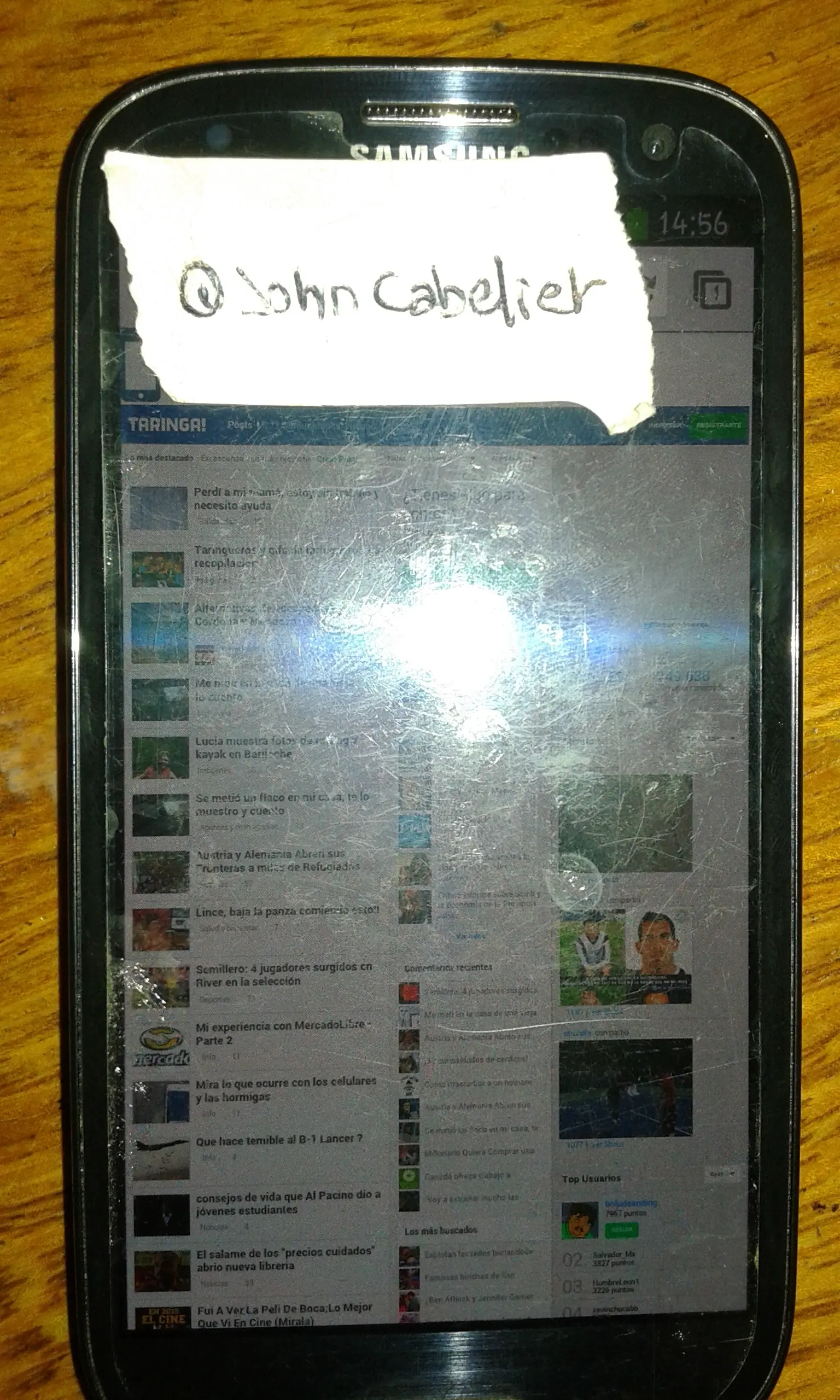

Bueno, primero vemos el SII con su módulo roto

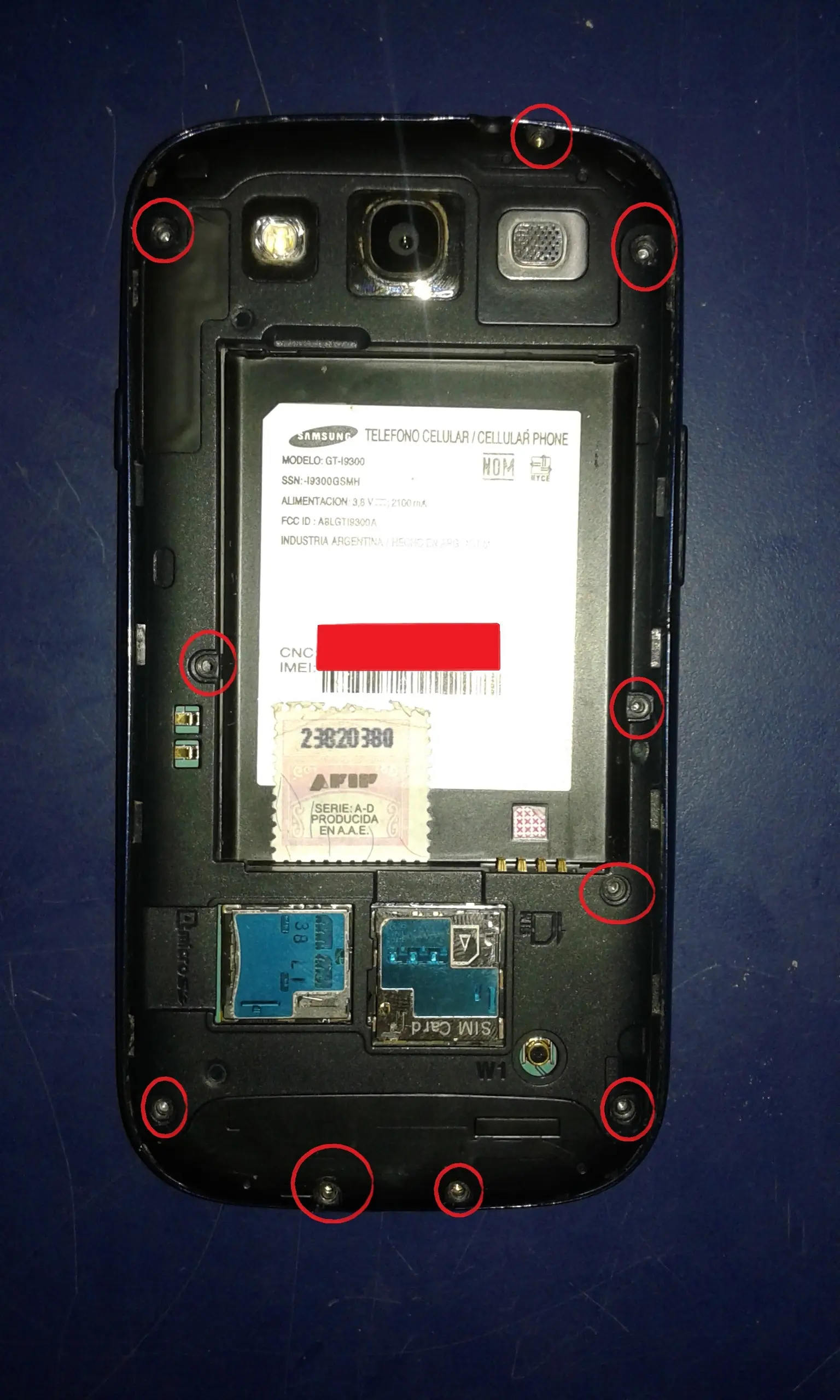

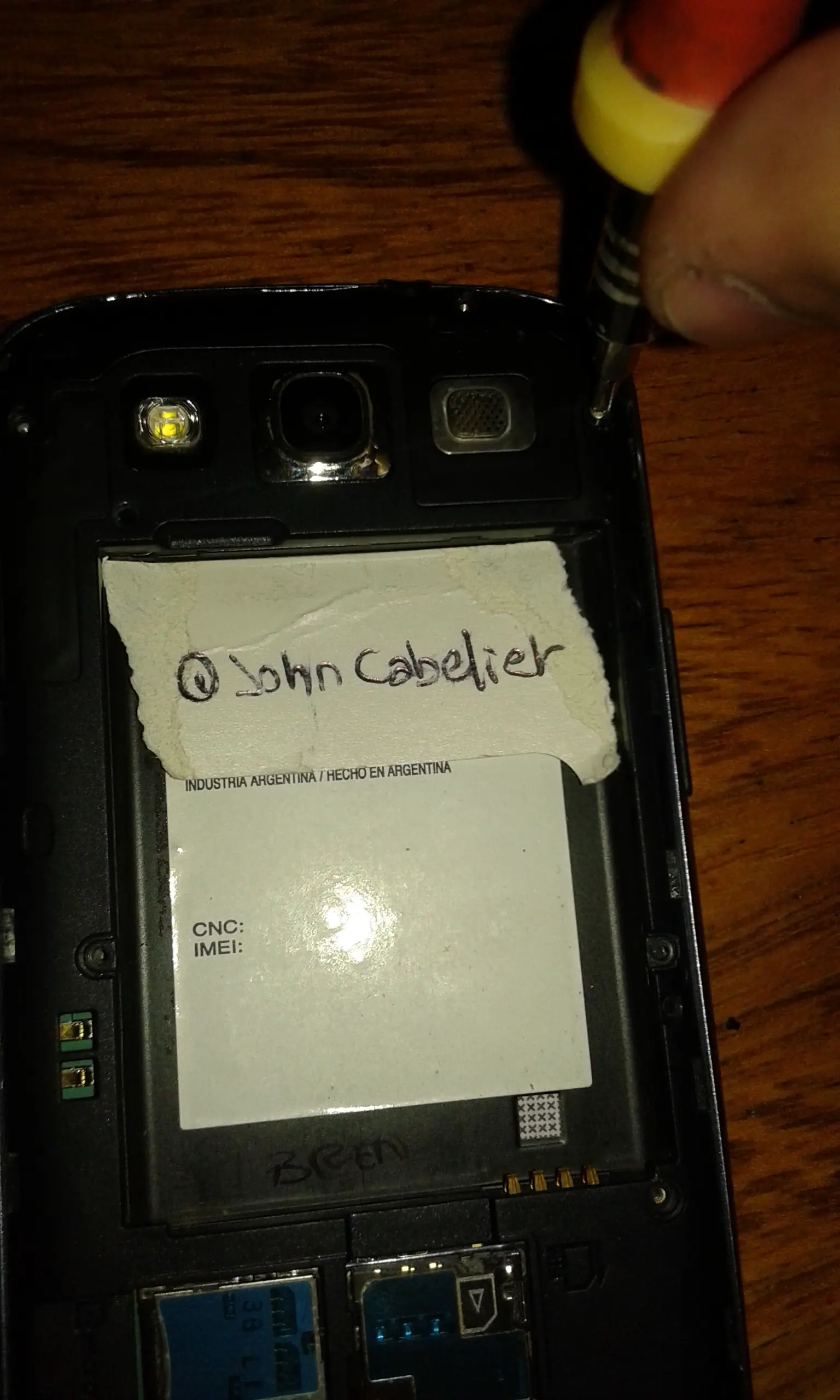

Ahora, como vemos en ésta tercera imagen, vamos a sacarle todos los tornillos; Se los dejo marcado.

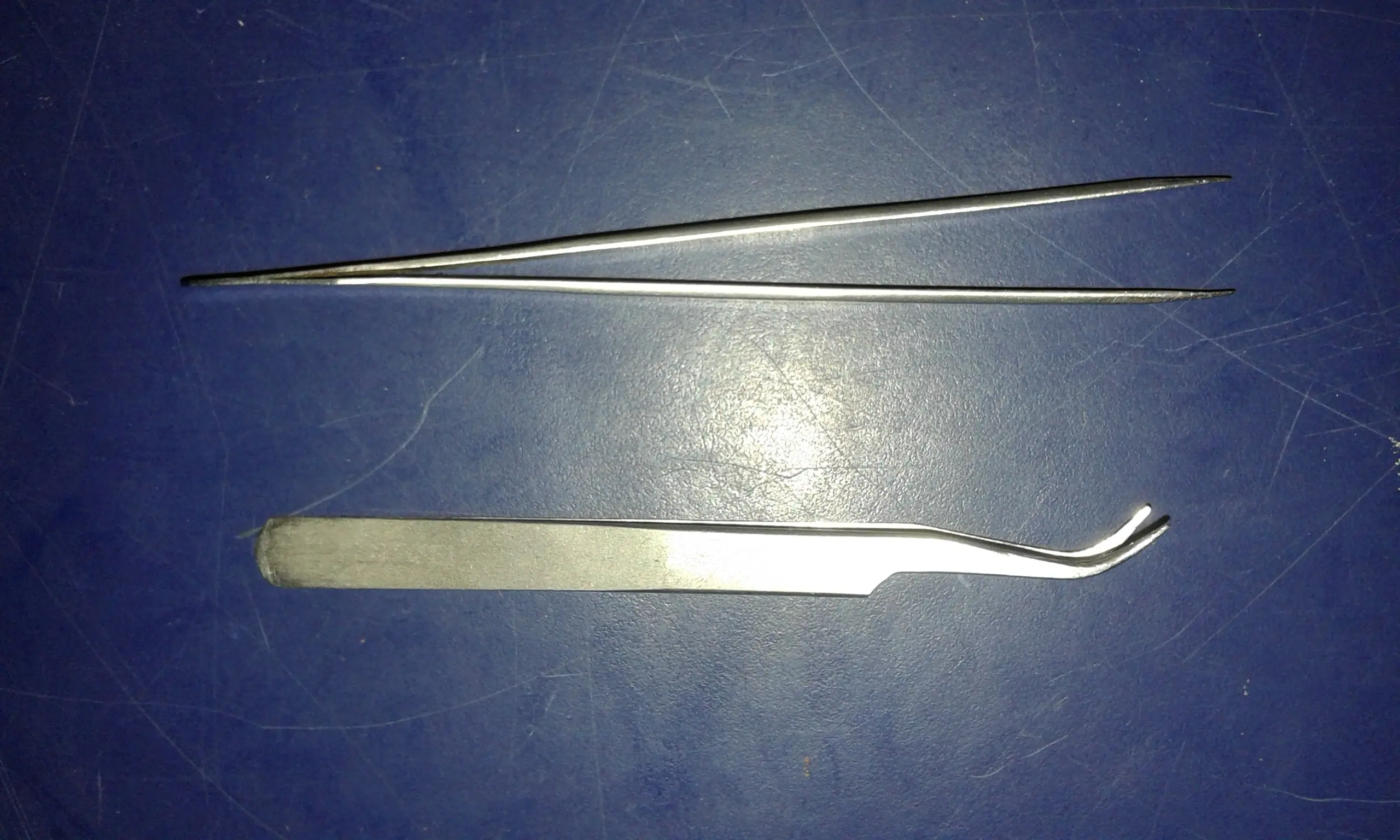

Después de sacarle todos los tornillos, vamos a sacarle la parte de atrás de la carcasa; vamos a necesitar una de estas pinzitas, o si son niños ratas, el cuchillo más finito que tengan.

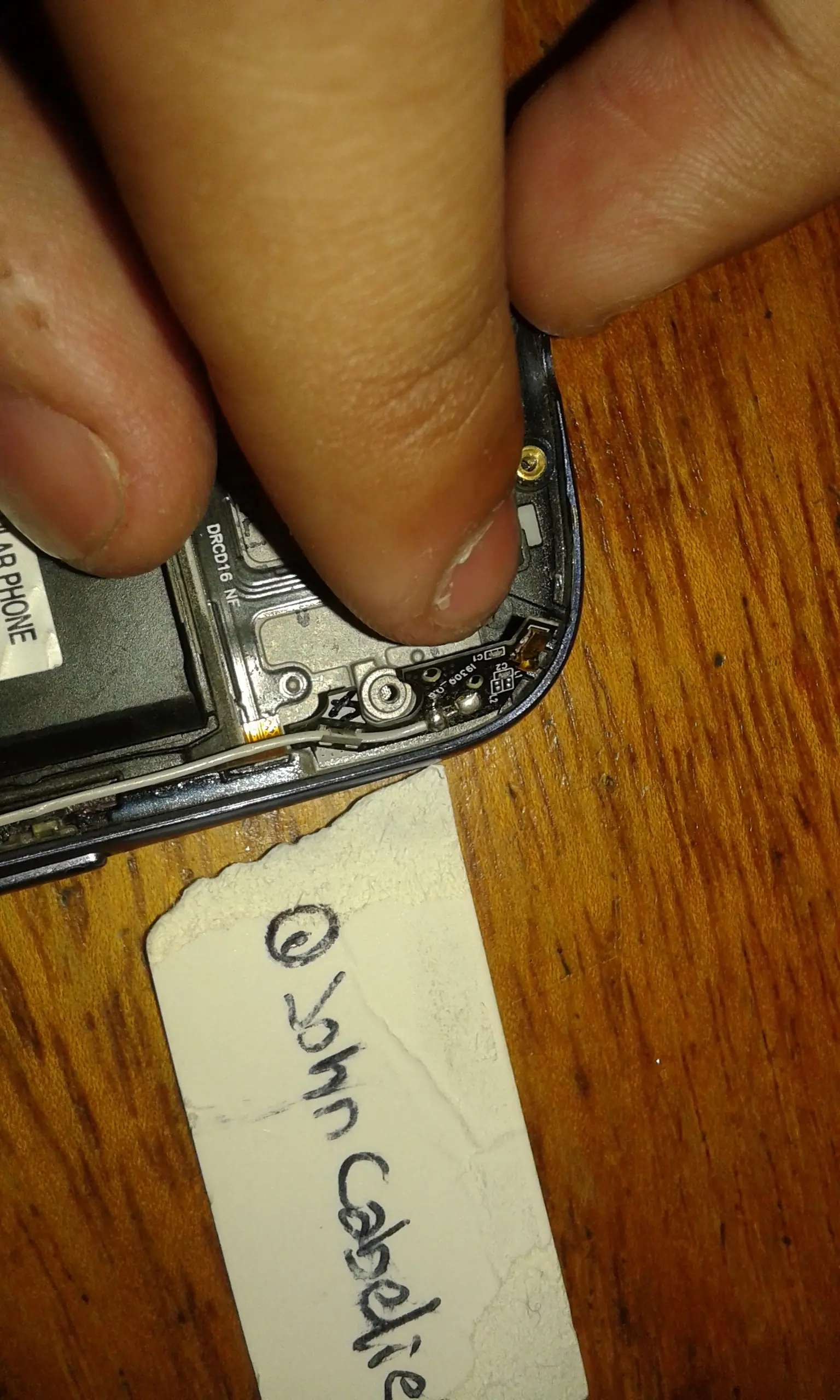

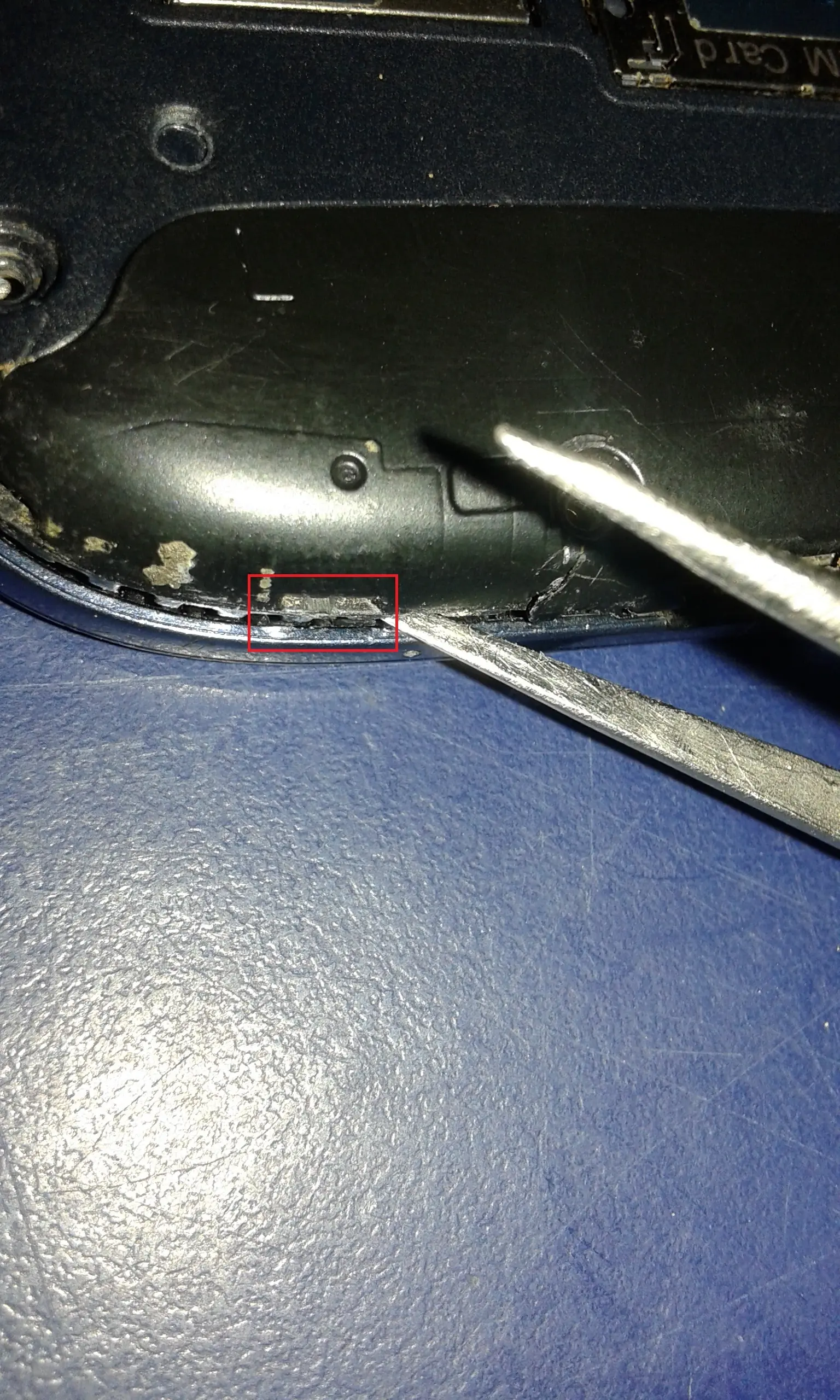

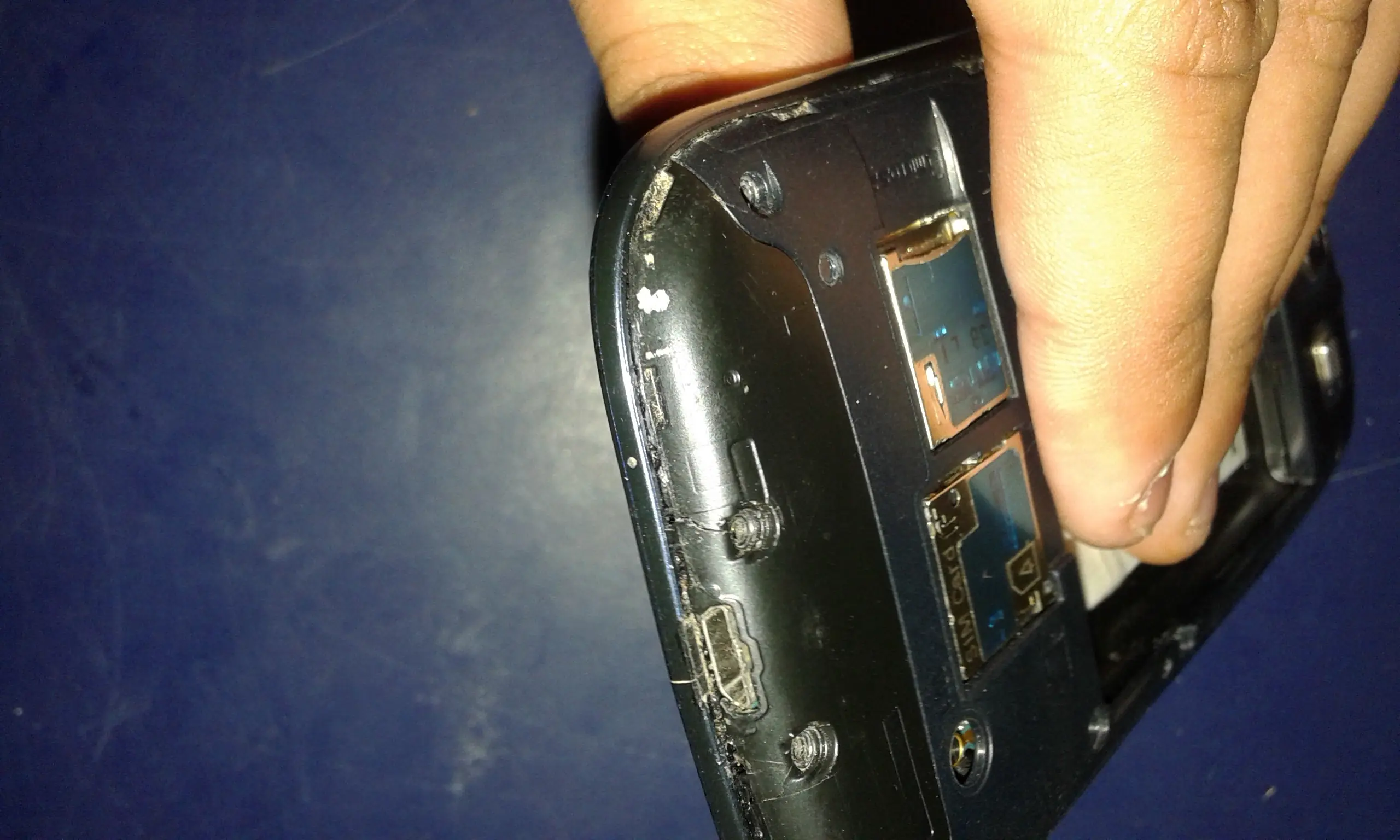

Para sacarlo vamos a meter la pinza en la parte de abajo de la carcasa; como se ve en la imagen, sólo necesitamos meterla en la ranurita que está cerca del pin de carga, ya que no toca nada (por las dudas de que pasen de largo la pinza).

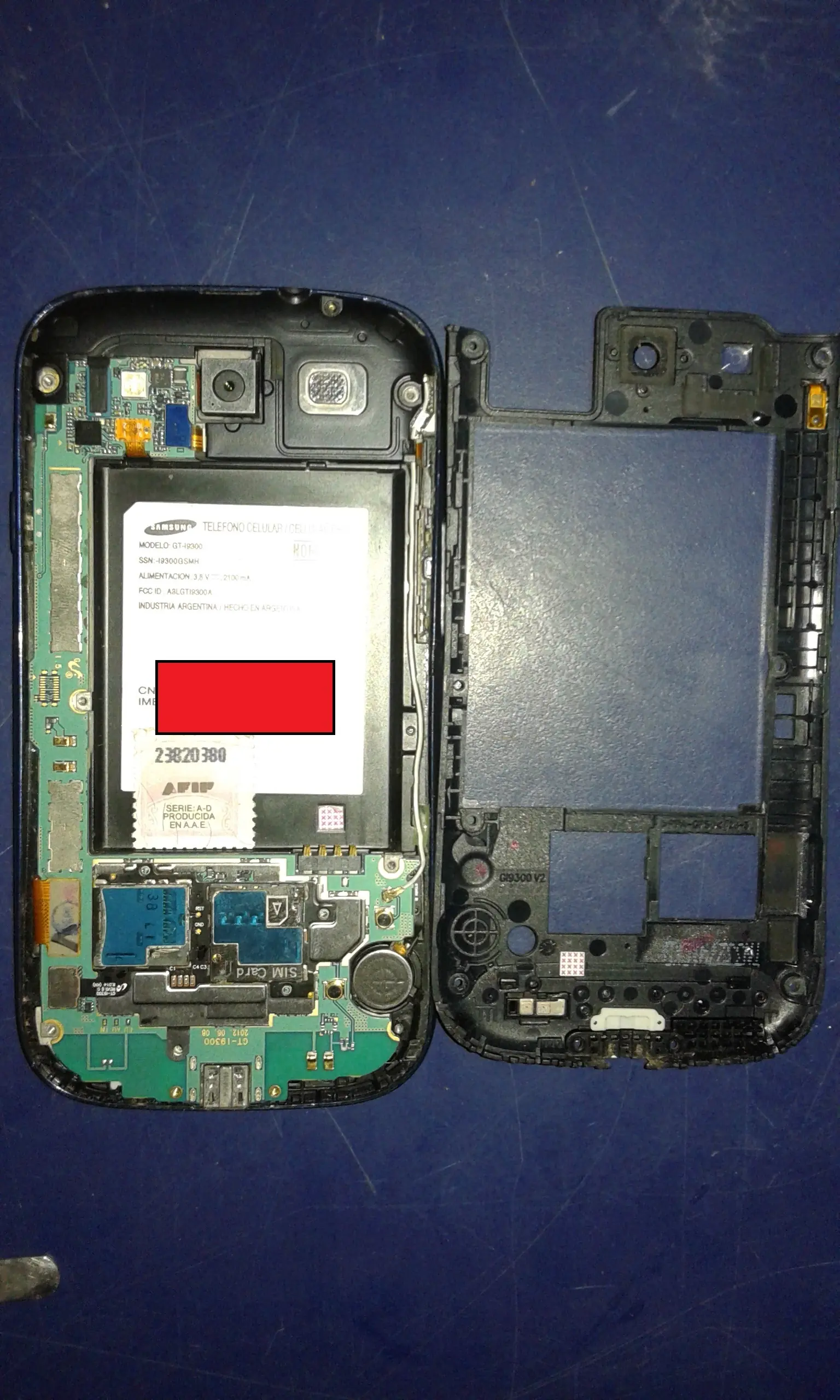

Ahora sí, listo ya lo tenemos sin la parte de atrás de la carcaza.

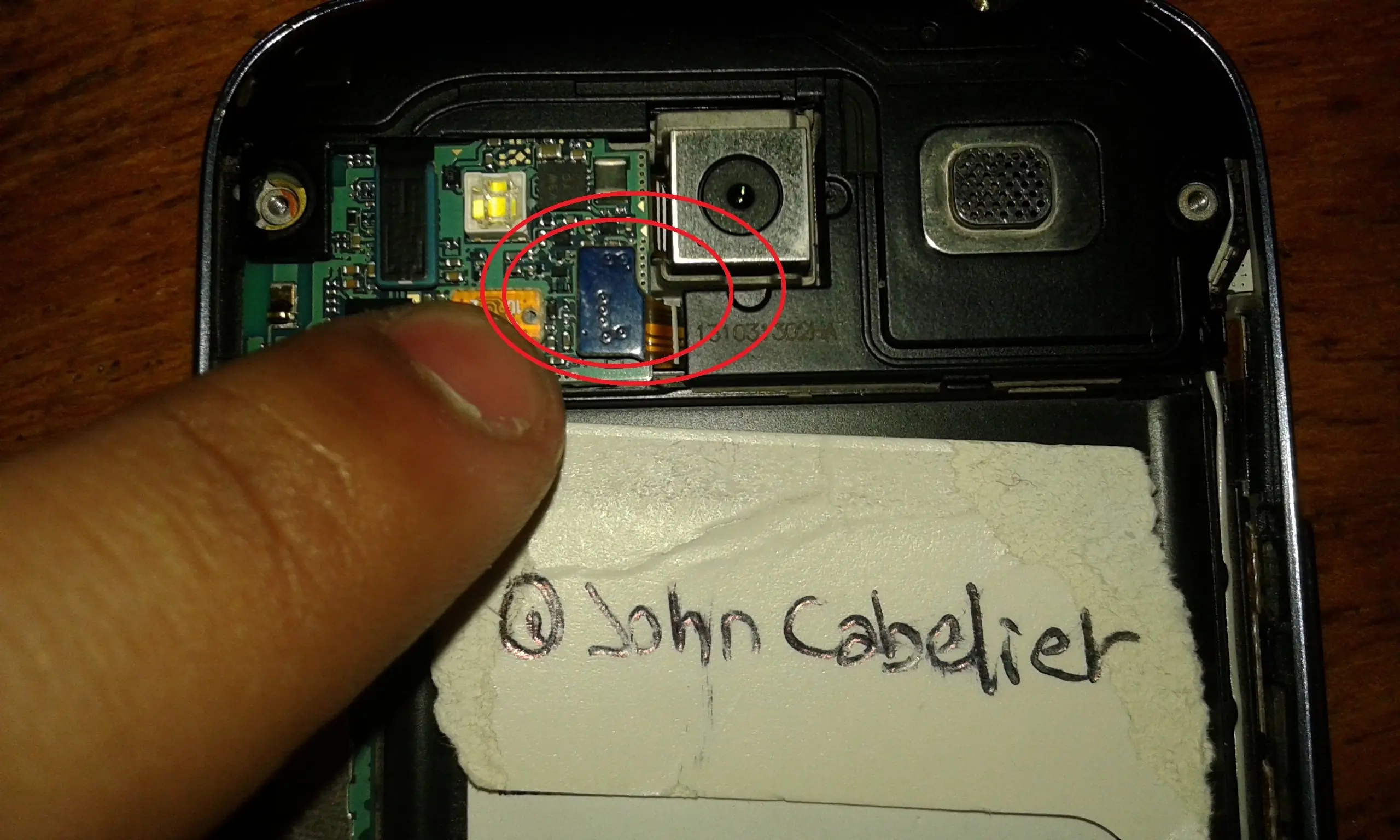

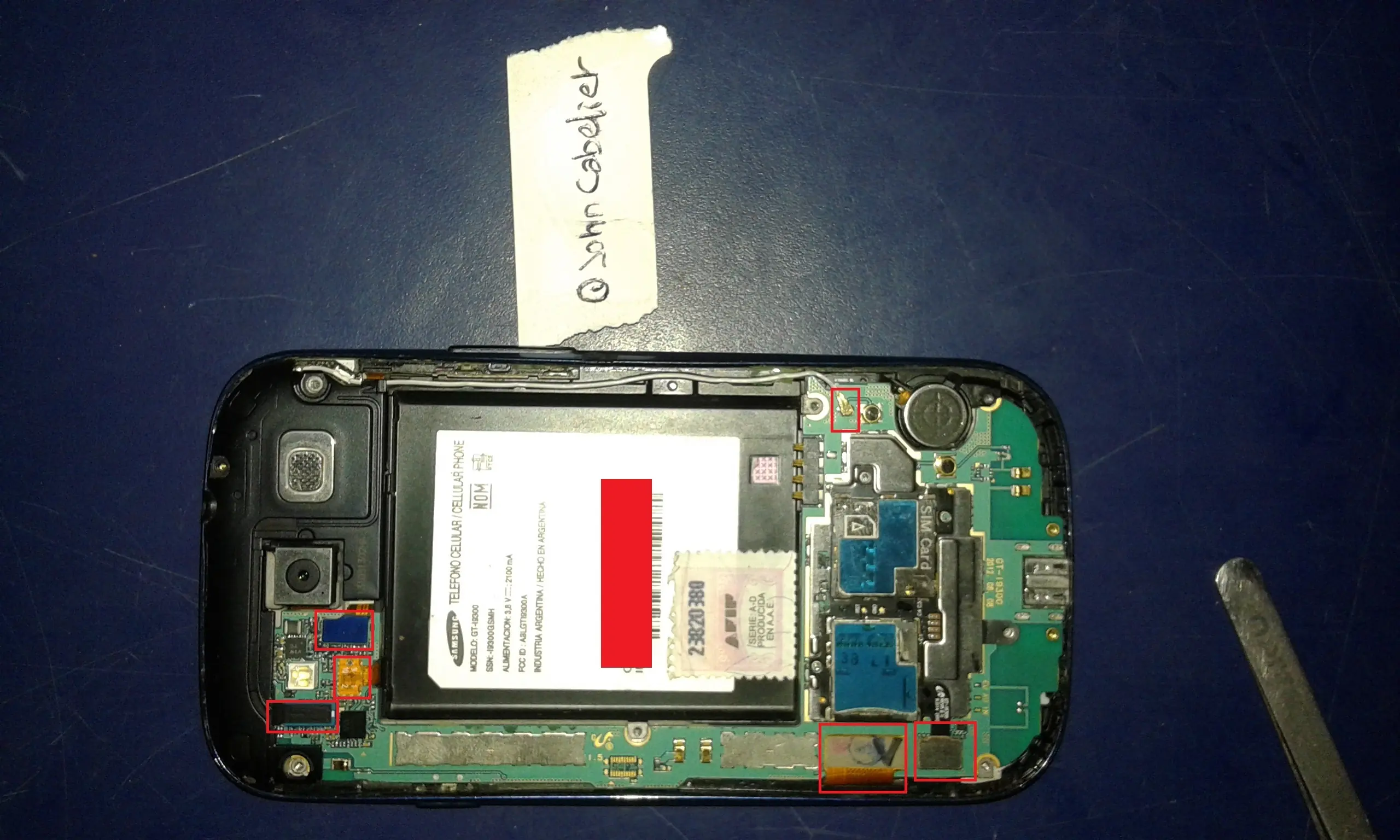

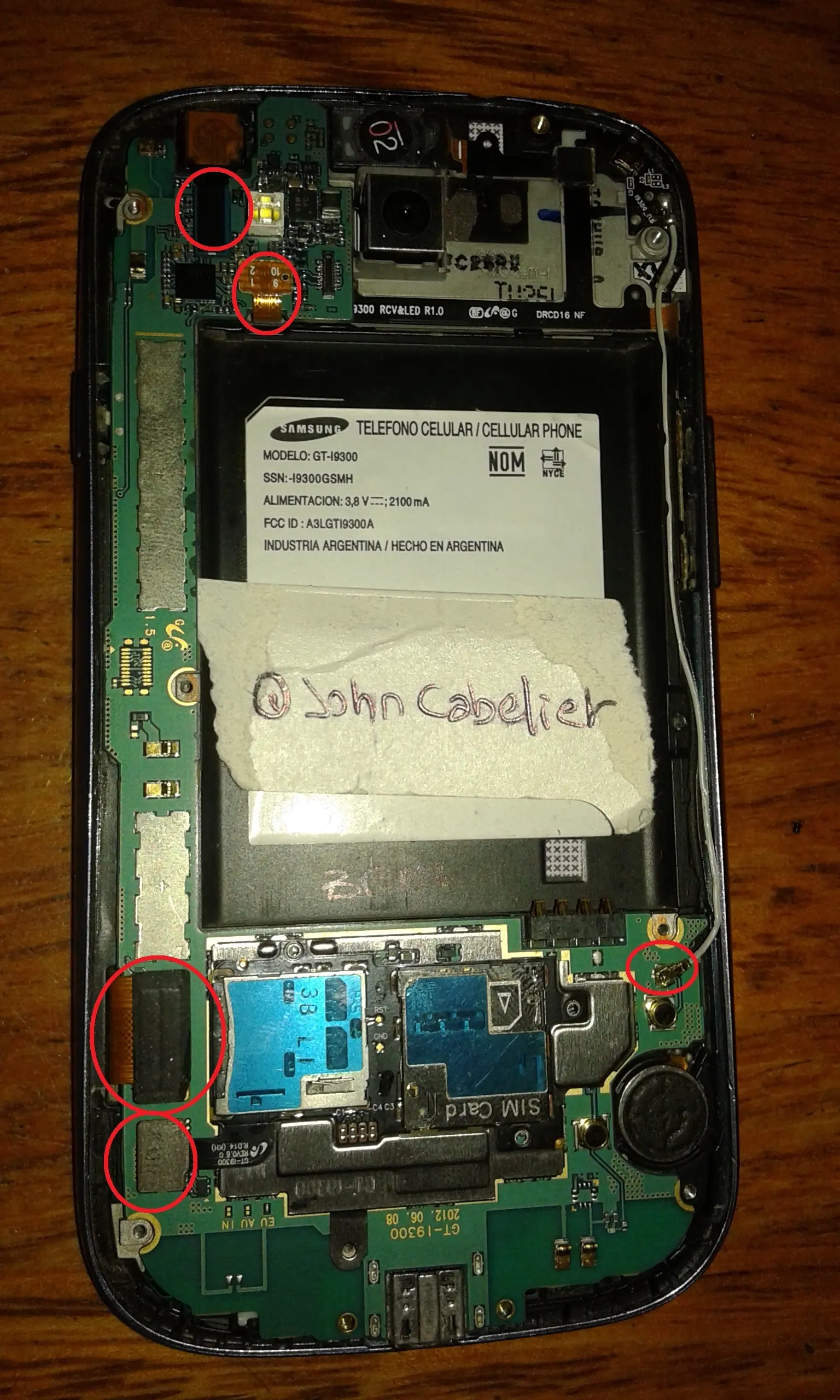

Con la parte de la carcasa ya afuera, vamos a desconectar la antena y los flex de display/touch auricular lector sim/tarjeta SD parlante cámara frontal etc.; tal y como se los señalé en la imagen.
Con la pinzita, vamos a levantar muy despacio sin hacer casi nada de fuerza los flex y más cuidado con la conexion de la antena.

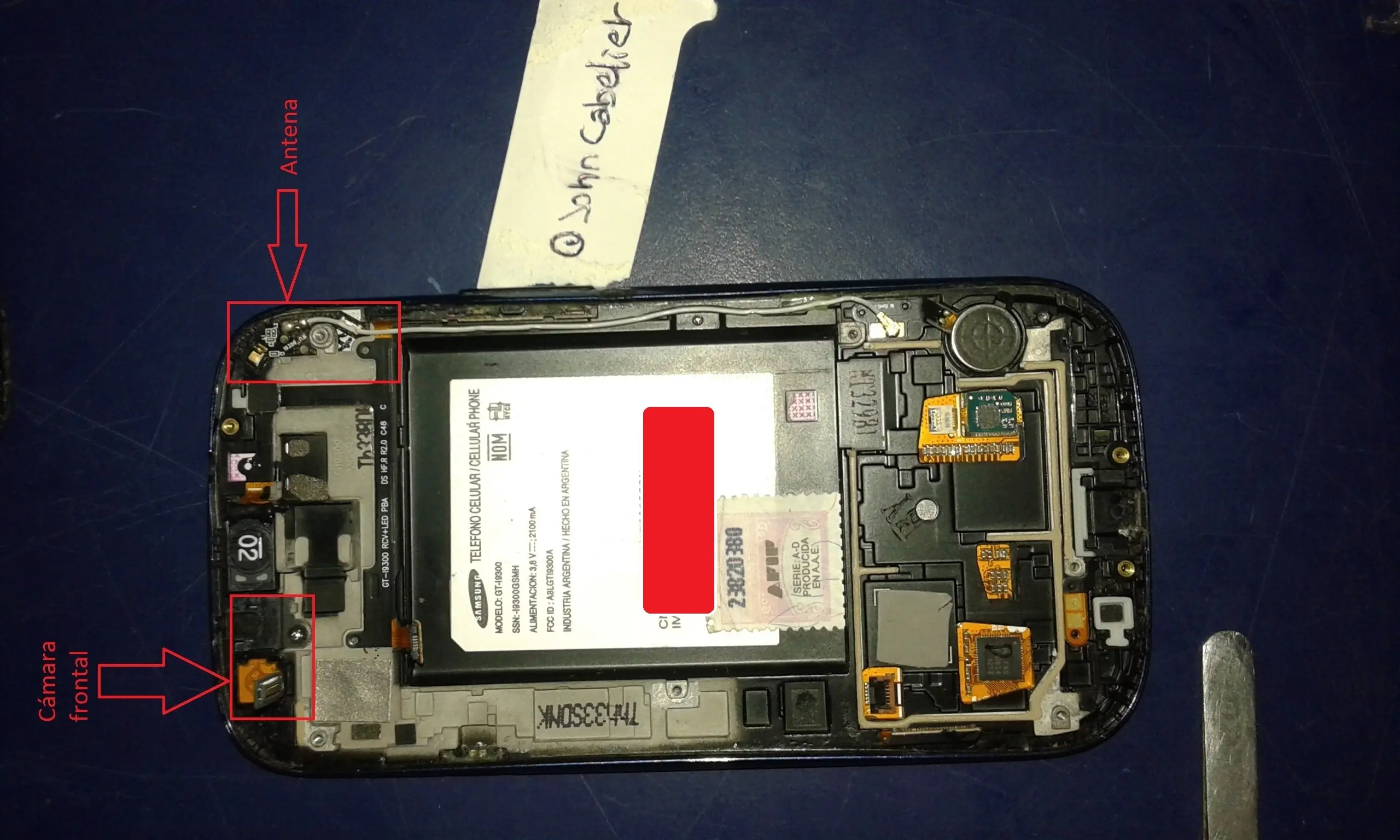

Ahora ya con la placa desconectada, terminamos de sacar la antena y la cámara frontal
*EL AURICULAR DEBE VENIR EN EL MÓDULO NUEVO ORIGINAL, NO HACE FALTA QUITARLO DEL VIEJO.
La antena es facil de quitar, vamos a pasar la pinza por debajo porque solamente está pegada; sale rapido.

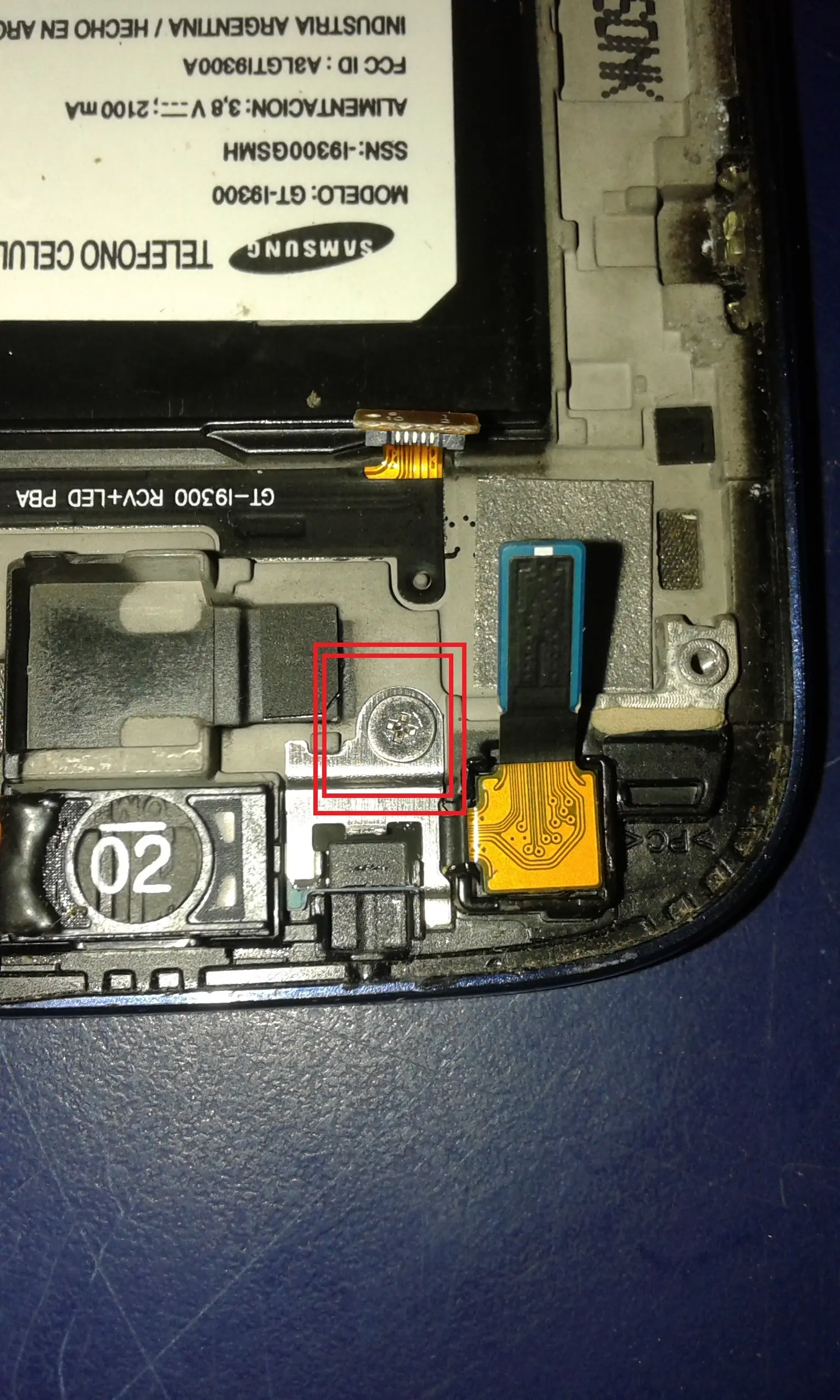

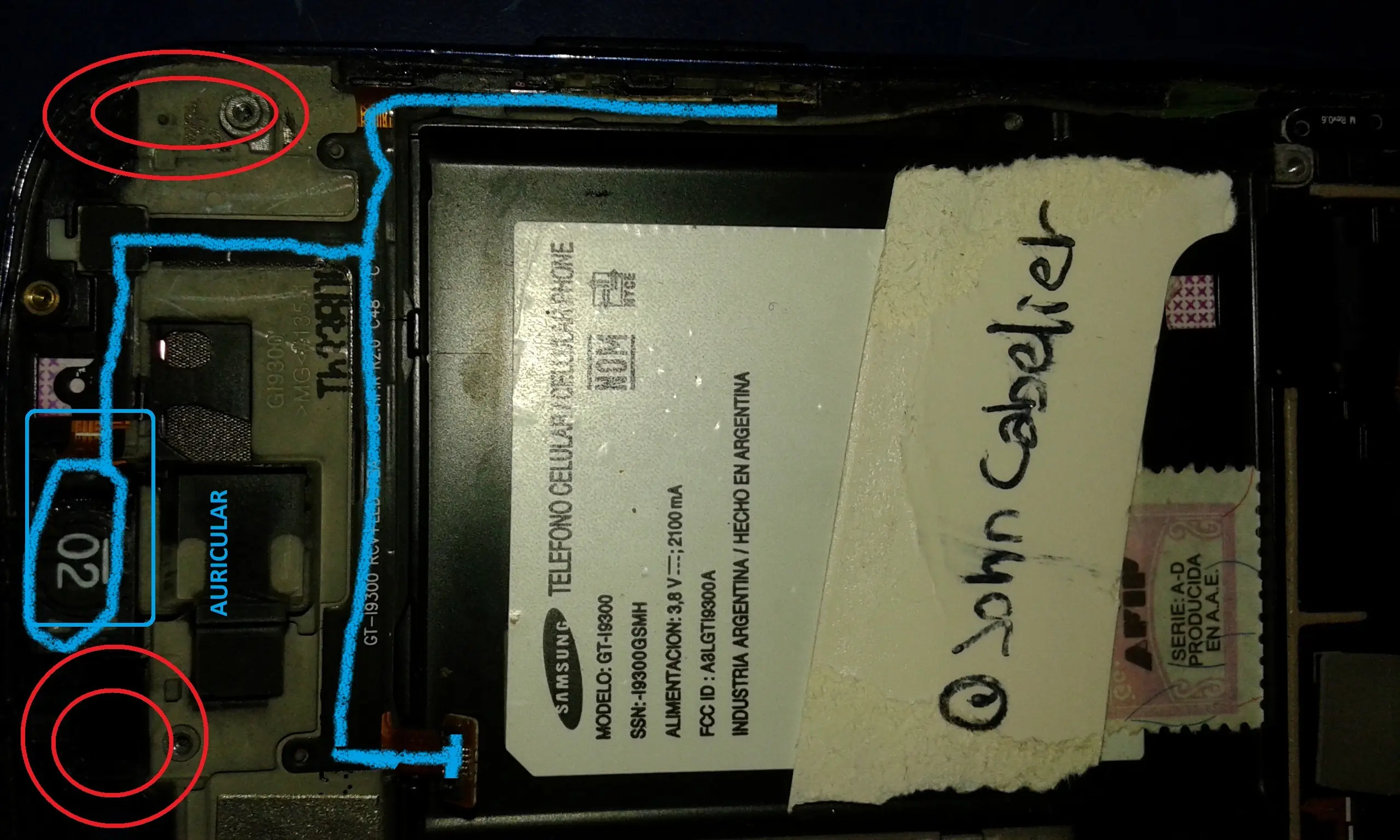

LA CÁMARA FRONTAL TIENE UN TORNILLO Y UNA PLACA PARA MANTENERLA PRESIONADA HACIA ADELANTE, EN LA SIGUIENTE IMAGEN LES MARCO EL TORNILLO; SOLO LO QUITAN Y SACAN LA CÁMARA TRANQUILOS.

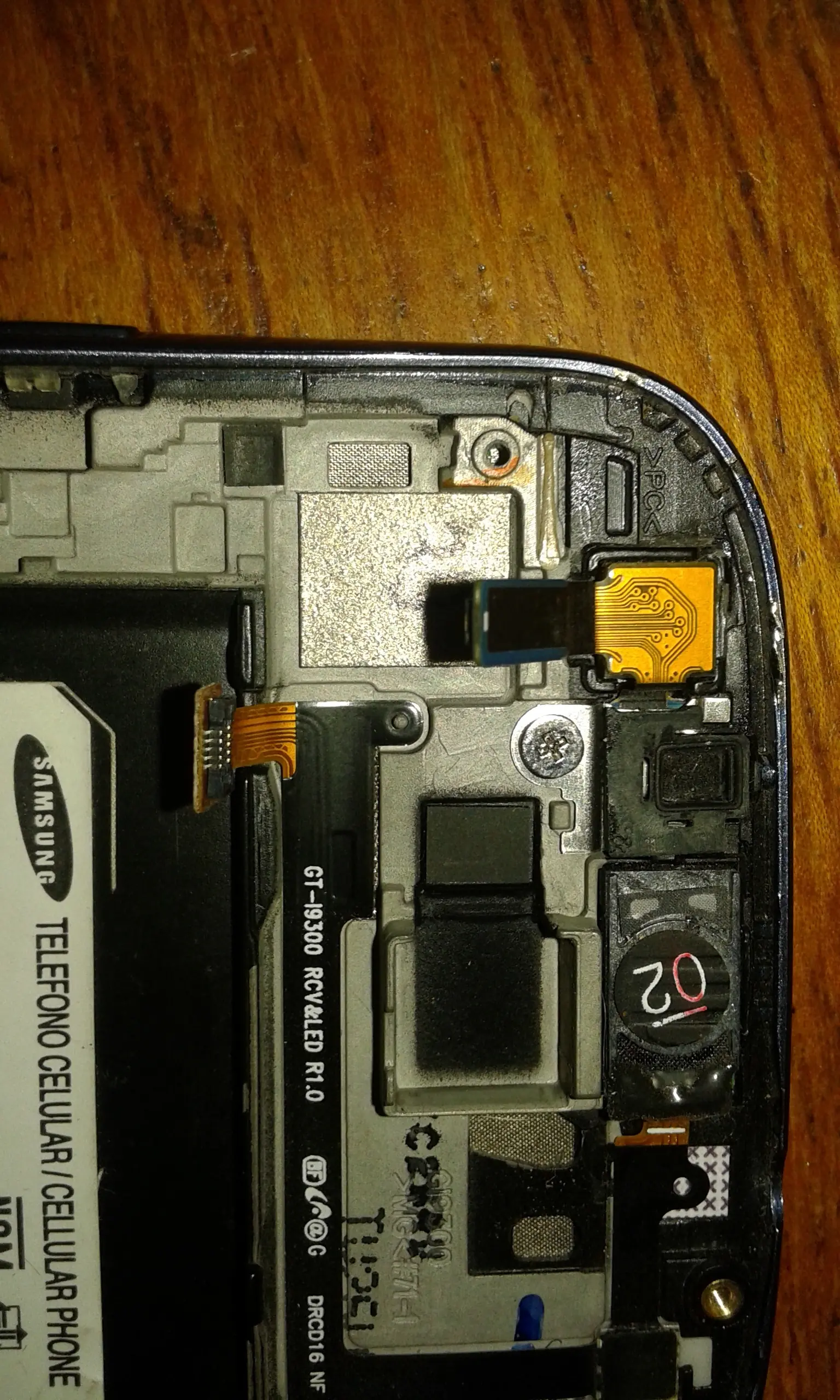

Quedaría así como en la siguiente imagen.
(LO MARCADO EN CELESTE ES EL AURICULAR Y SU FLEX, NO LO QUITEN YA QUE VIENE EN EL MÓDULO)

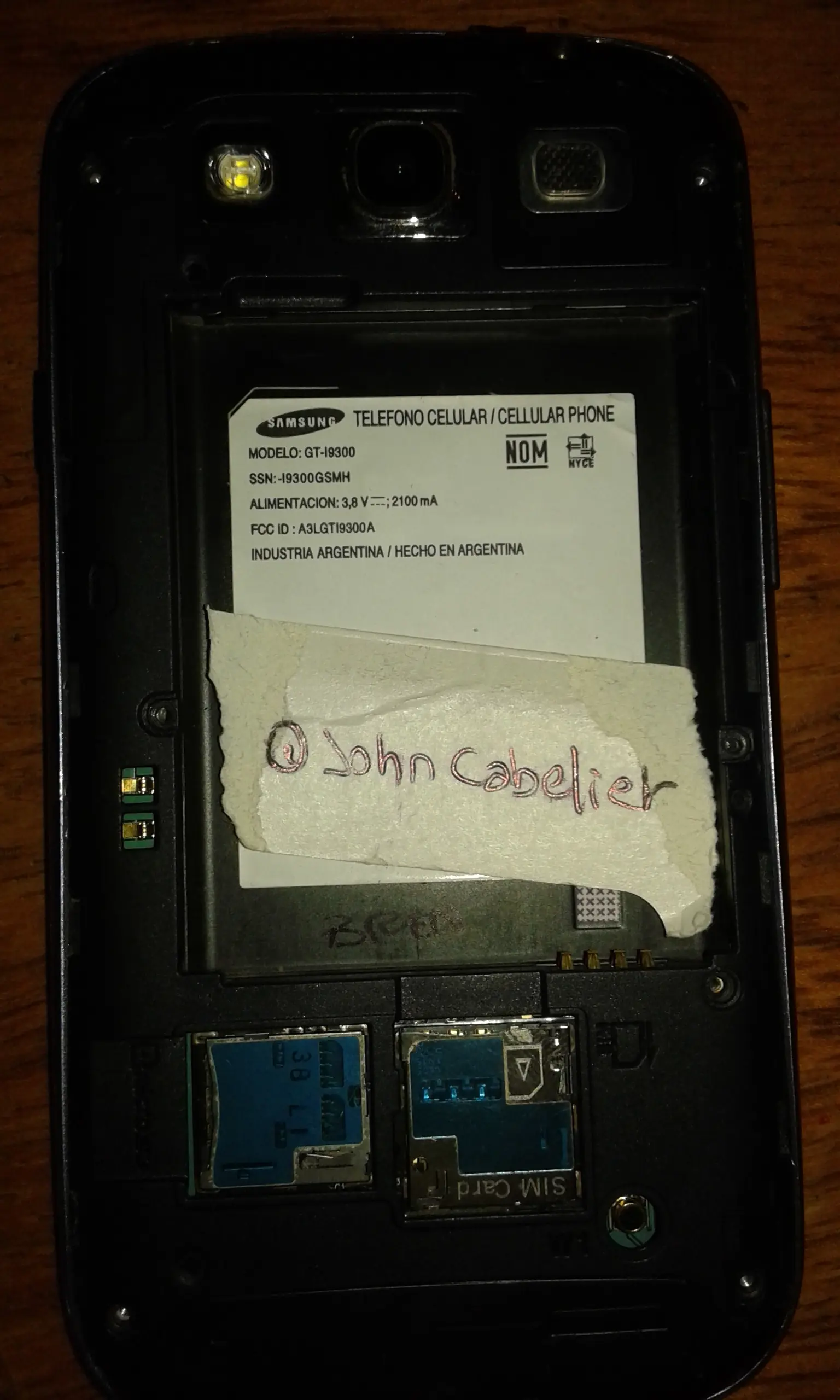

Ahora vamos a colocar la antena y la cámara frontal en el módulo nuevo.

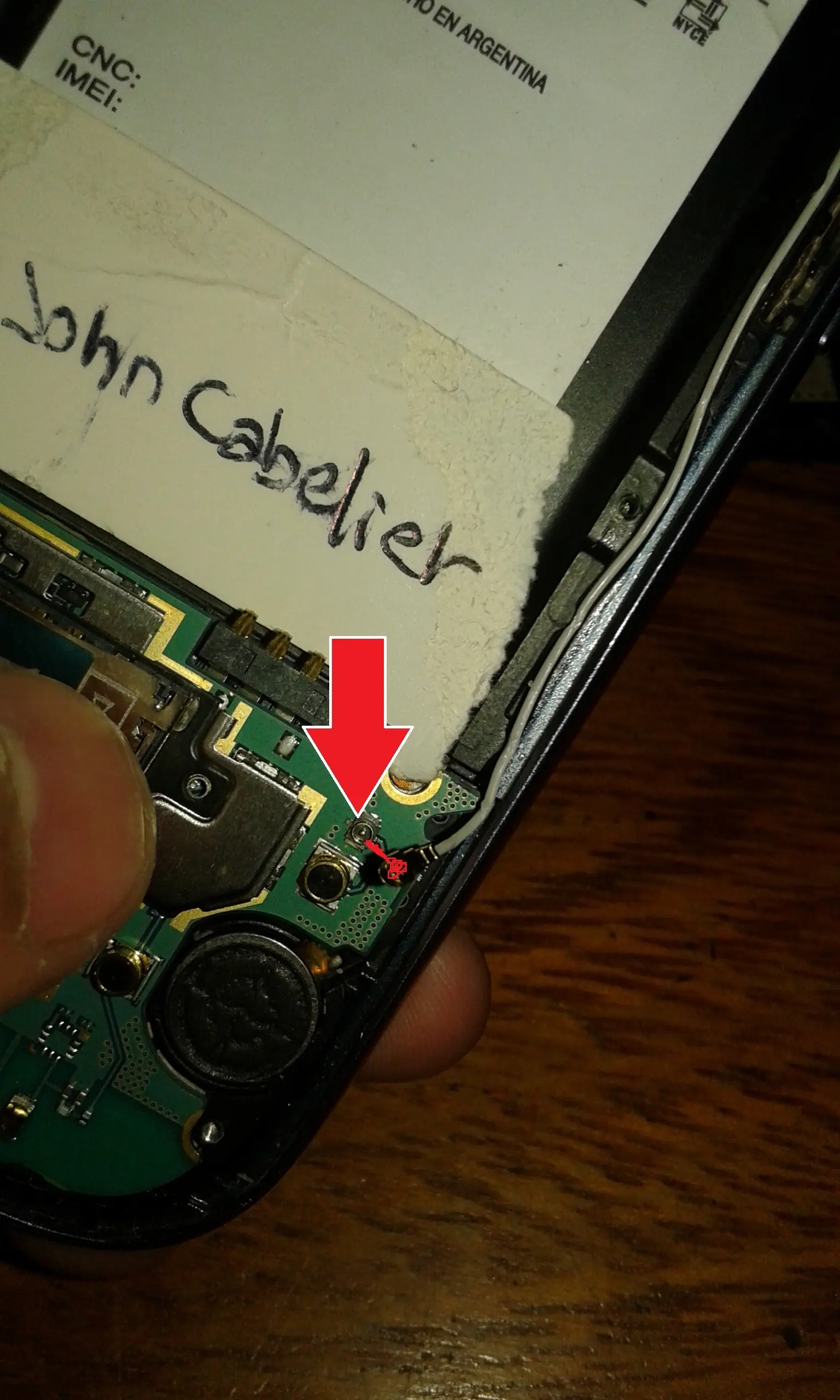

Ahora la placa y la otra parte de la antena que va a la placa.
Esto es todo lo que tenemos que conectar sus flex y antenas

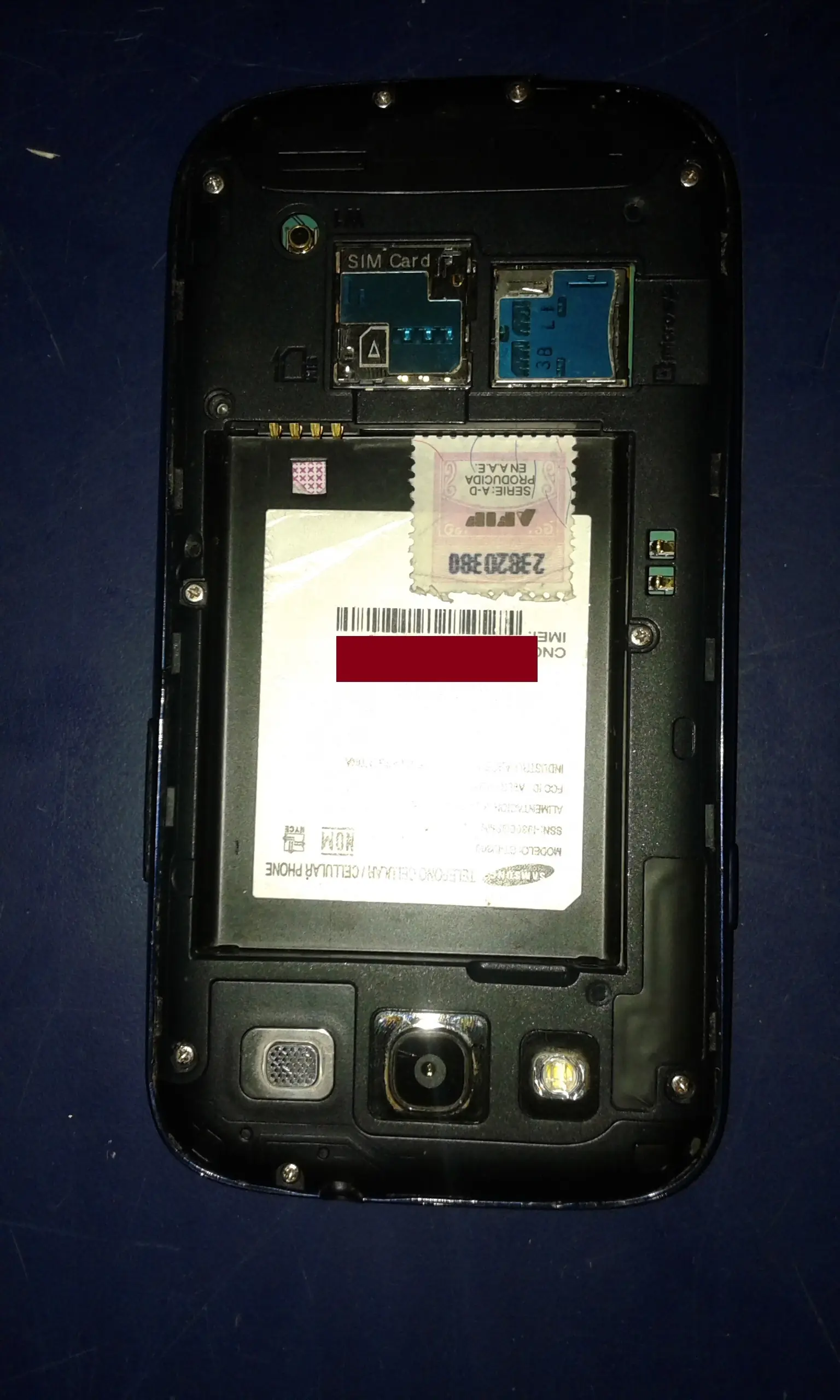

Ahora el parlente y luego la parte trasera de la carcasa

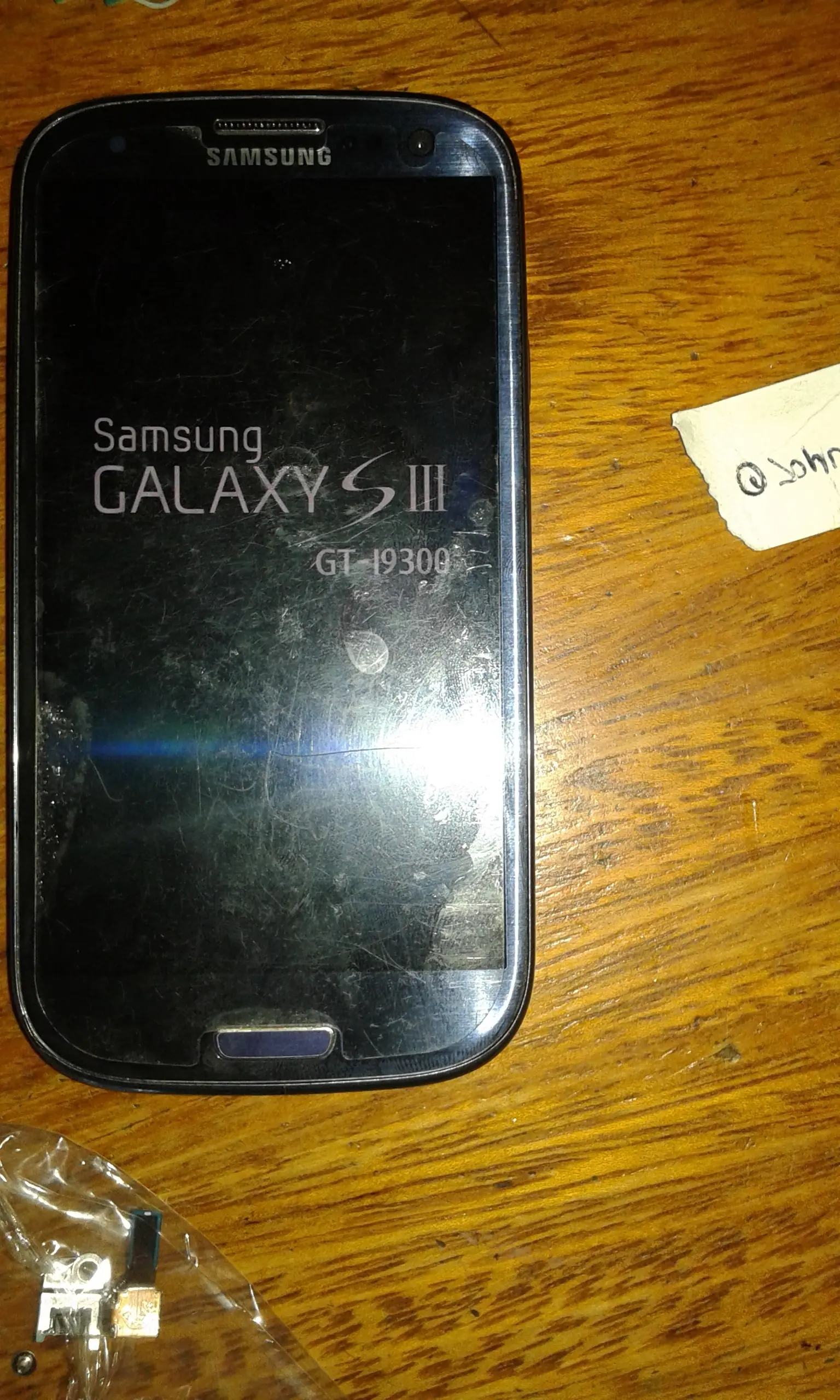

Ahora ya está listo para usarlo linces, espero hayan entendido. Nos vemos en la proxima!!!
