Buen dia muchachos.
Continuando con el proyecto de la viola 12 cuerdas, ahora nos queda por hacer el mástil.
se pueden conseguir terminados, casi todos los mástiles más o menos convencionales y de ultima, se puede encargar uno a un Luthier,
pero por qué no fabricar nuestro propio mástil?. Si bien es una pieza importante para nuestra guitarra ya que cerca del 70% de la cuerda está sobre el, y el entrastado tiene que ser preciso, para no irnos de tonos según la escala que hallamos elegido, con un poco de paciencia podemos lograr algo aceptable creo yo.
El mío lo hice con una tabla de madera de Grapia, que, como les dije anteriormente, se las recomiendo, y puede ser una alternativa para aquellos que no consiguen maderas de luthería en sus zonas de residencia,
y hasta sospecho que las cuerdas logran un buen timbre, con agudos claros y medios claros, presumo ya que tengo construidas una tipo Jackson Soloist y una de mis SG (la negra) tiene el mástil de esta misma madera.
usé un alma de acción simple que saqué de una guitarra rota y la entrasté con unos trastes del tipo Gibson,. que son un poco más anchos que los que vienen en los modelos Fender.
Pero volviendo a que se trata un mastil para 12 cuerdas, no estaba seguro que cuan ancho debería ser para alojar las 12,.
teniendo en cuenta que, el ancho normal en la cejilla es de 43 mm , dudé un poco y construí uno de 48 mm con una separación de 2 mm entre cuerdas.
Gibson en sus violas de 12, usa el ancho normal de 43 mm (ver las guitarras 1275).
pero es algo que debería probar.
la cejilla la construí en bronce tanto como el baja cuerdas.
empezamos con el mástil.

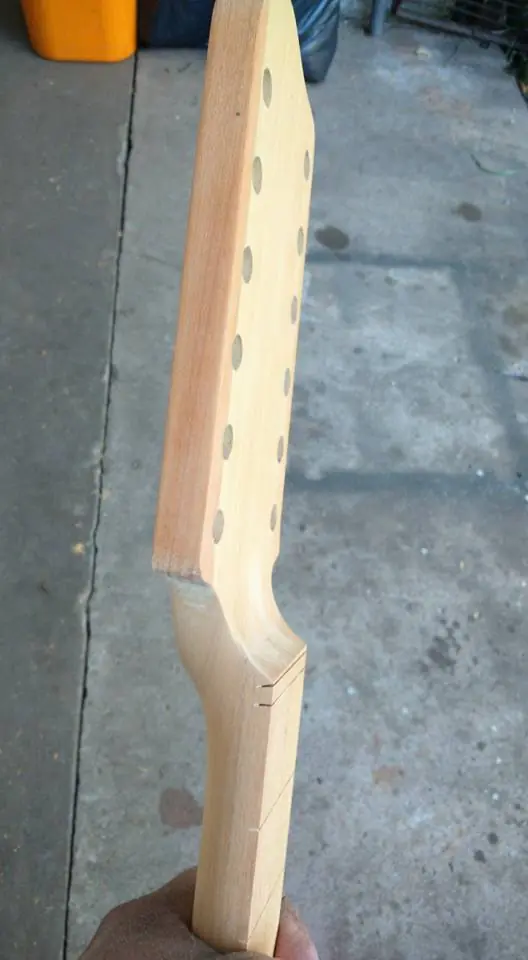

para lograr el ancho de pala que tenia en mente, corté dos trozos de 18 cm de largo y se los pegué a lo que iría a terminar siendo la pala del mástil.
una vez seca (24 horas de prensado), empecé por los rebajes que terminarían dándole la forma final a la pala.
ahora empezaremos por ranurar el alojamiento del alma del mastil
es alma es esa varilla de metal que llevan en su interior, a veces bajo el diapasón y otras por de tras del mástil y que se encarga de reforzar la estructura del mismo, permitiéndonos corregir curvaturas indeseadas.
las hay de acción simple (una sola dirección de curvado) o de doble acción.
hay que hacer una ranura en donde encaje la varilla, cuidándonos de que quede lo mas justa posible para que no vibre en su interior al momento de la ejecución del instrumento.
algunas almas tienen como una parte un poquito más gruesa en uno de sus extremos, por lo tanto, debemos ensanchar la ranura solo en el sector en donde precisa.
listo. la está colocada.
la ubicación fue invertida, no quise que saliera el tornillo de corrección por arriba del mástil ya que tenia otros planes para esa parte, asi que puse el extremo de la tuerca hacia el interior del cuerpo de la guitarra, el unico inconveniente (y no tanto) seria que el dia de mañana cuando haya que corregir, habria que sacar el microfono del puente, pero no es gran cosa tampoco.
ahora colocaremos la tablita que será nuestro diapasón.

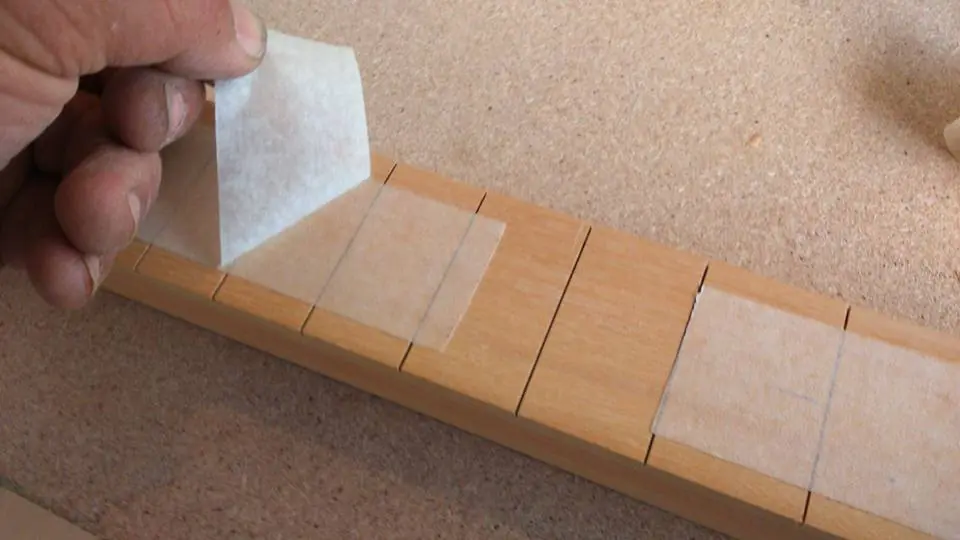

puse cinta para que no se manche mucho con el exceso de cola cuando esta se escurra al momento de prensarla.
tengo pocos sargentos para prensar, pero me di cuenta que se puede hacer tranquilamente el trabajo con unas tiras de goma de una cámara de bici,
aprieta más parejo, no te marca la madera y podes atarla en toda la extensión del diapasón.
ahora vamos a "rectificar" el diapasón, esto sería, maquinar su superficie para que quede perfectamente recto en toda su extensión.
Yo uso mucho la cinta doble faz. con la cual sujeto lo que voy a maquinar en un trozo de tabla plana, y hago correr el router sobre el,
al router lo elevé con dos tacos de madera de la misma altura.
ahora lijamos con la ayuda de un taco plano (yo uso un trozo de caño estructural rectangular de unos 40 cm de largo al cual le pego lija con cinta doble faz)
ahora vamos a marcar la escala
para eso recurrí a un post que hay en taringa en donde un lince dejó infinidad de escalas y explica muy bien para que sirven y sus diferencias,
como se trata de una Telecaster, usé la escala 648.
asi que solo me queda marcar y luego hacer las ranuras para los trastes con una sierrita de esas chicas que se venden en las ferreterías, que tienen un ancho de corte de medio milímetro 0.50 mm y viene bárbaro para esto.
ahora pego el mástil al reves para empezar con el trabajo de rebajado en la parte trasera.
lo hago con el router y despues termino con escofina, rasqueta (una vieja hoja de cuchilla) y lijas.
hora del radio.
en un cilindro de un compresor de aire grande, pegue una lija y ahi fue donde me hice mi taco de radios.
el compresor tenia un diametro de 24 pulgadas, lo que resulta en un radio de 12 pulgadas que es lo que andaba buscando, una vez hecho mi taco para radios, que no es mas que un taco de madera de unos 20 cm de largo, pego las lijas de mayor a menor para ir rebajando el diapason y logrando el radio deseado.
ahora corregimos un poco las ranuras que hicimos para los trastes ya que perderan un poco de profundidad en sus extremos debido a la curvatura que le dimos al hacer el radio .
cortamos la tira de trastes previamente curvados y entrastamos.
yo los pego con una gotita de cianocrilato
ahora en la parte del borde izquierdo, hago unas perforaciones poco profundas y le pego una varilla plastica de color negro, la cual, una vez rebajado, me indicará en que traste estoy a la hora de tocar el instrumento,
son un punto de referencia y dos puntos para el traste 12.
la cejilla
es de bronce, la separacion que usé entre cuerdas es de 12 mm y la misma la voy a atornillas en su alojamiento.
la idea es pasar todo lo que se pueda, las vibraciones de las cuerdas al mástil y presumo que el bronce es mas conductivo por ser metalico que el hueso, la mika o el plastico.
bueno linces. es todo por ahora,
no olviden ver la primera parte y de un momento a otro, subo la tercera.
un abrazo
