Hoy les traigo lo que para mi es un proyecto muy interesante, porque por mucho que he buscado por internet para ver quien había podido hacer algo igual o parecido no lo he encontrado. Si saben de alguien que lo haya hecho o quizás alguno de ustedes lo tiene me parece perfecto que lo publiquen aquí mismo y podamos cambiar impresiones.

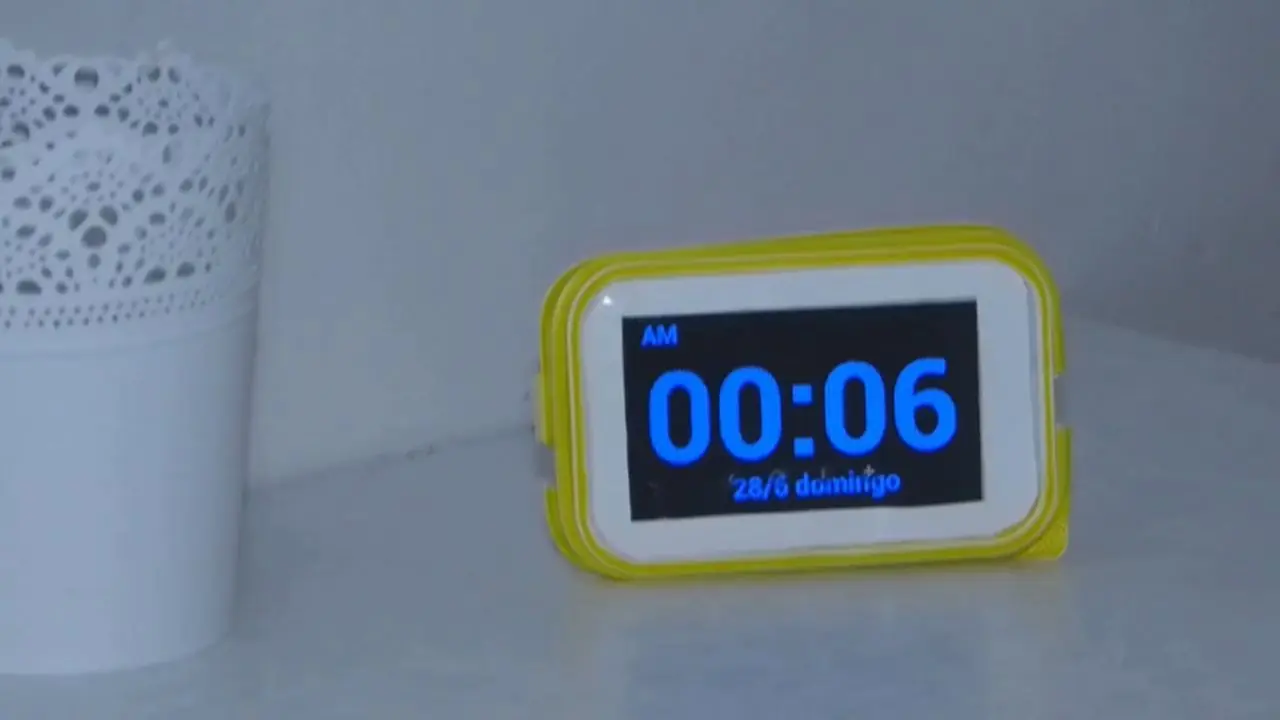

El aspecto final creo que no esta mal, aquí lo tienen en la primera imagen:
Bueno si quieren atraverse, les explico como pueden hacerlo, no les voy a decir que es super fácil, pero tampoco yo soy un genio y con paciencia y algo de cuidado se puede hacer, además pueden elegir otra caja, otros botones, colores, app para el reloj, etc. El proyecto es muy largo de explicar, por ello debajo del todo les he dejado un vídeo con todo lujo de detalles para que lo vean aun mas claro, pero si tienen dudas no duden en consultarme.
La caja que yo puse con la intención de reciclar al máximo ha sido una tarrina de mantequilla, porque se trabaja muy facil con un cuter o tijeras.
Esta un poco borrosa, pero mejor así no le hacemos publi, jejeje.
Como ya muchos intuiran la pieza principal de este artilugio es un antiguo telefono con android que esta desfasado o le falle algo, pero al que puedan instalarle aplicaciones faciles y que tenga el cargador para que siempre este mostrando la hora, aunque con el boton que le vamos a colocar podremos apagar la pantalla si no queremos que nos de mucha luz en la oscuridad.
Yo he usado un telefono chino sin marca de 4.5 pulgadas de pantalla, que compre por 40 euros que funciona todo excepto las llamadas que constantemente se me desconectaban, así que en vez de tirarlo o dejarlo en el cajon lo voy a aprovechar que para algo me gasté el dinero.
Ademas de la caja que puede ser de cualquier tipo, siempre y cuando entre el telefono, tambien necesitaremos un altavoz pequeño de como maximo 8 ohmios pero si tiene menos mejor, papel adhesivo para decorar
Pulsadores que pueden comprar son baratisimos, pero yo los he sacado de cd-rom viejos que tenia en casa

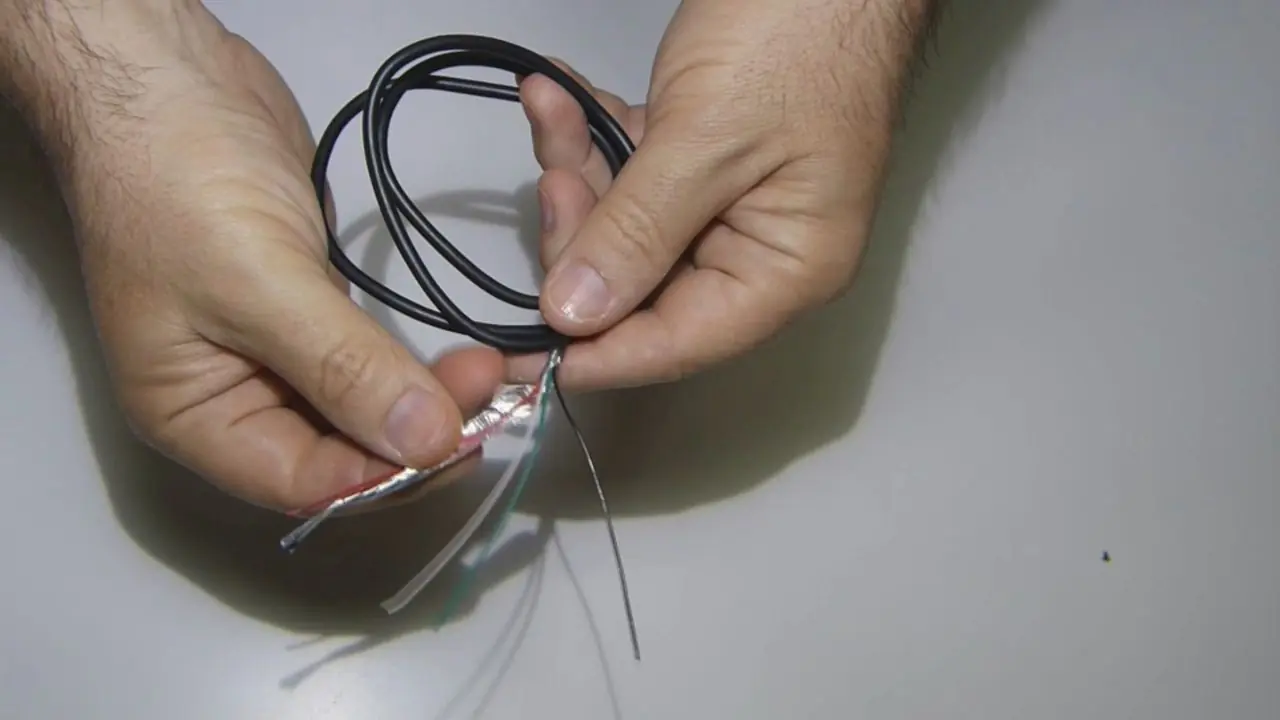

Y cable de colores que los he cogido de un cable USB que no funcionaba y nos valen perfectos, otra cosa que vuelve a tener vida y no va a la basura para contaminar.
En primer lugar desmontamos el teléfono, le quitamos los tornillos y hacemos palanca con un destornillador pequeño para no romper nada

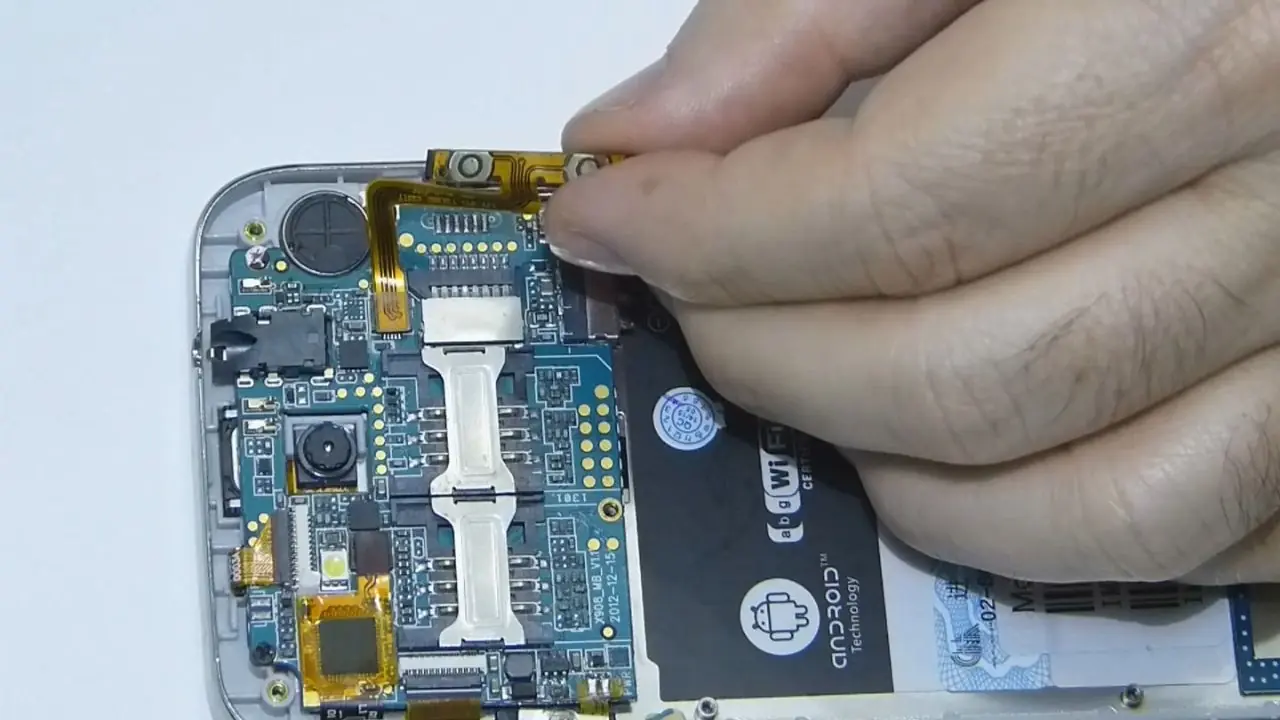

Una vez abierto buscamos los botones de volumen + y - y el de encendido y el del altavoz de notificaciones, esos serán los puntos donde deberemos de soldar los cables para los pulsadores
Les pongo una imagen lo más cerca posible de los puntos exacto de soldadura, previamente hay que levantar los conectores de plastico flexible o tambien llamados flex despegandoles la pegatina superior para poder soldar los cables, pero sin prisa, son muy delicados. En la foto de debajo les muestro como queda
Si tienen CD-Roms viejos y tambien quieren aprovecharlos aqui en la foto les indico donde esta la pieza a extraer. Por lo general estas piezas no tienen uso y estan siempre en perfecto estado de funcionamiento por ello, ¿porque tirarlo? Si no tienen pueden comprarlos muy muy baratos y se ahorraran buena parte del trabajo.
Una vez extraidos, usan una de las placas con unos 8 centimetros de longitud para colocarselos encima soldados, normalmente suele venir una preinstalación en algunos de estos equipos para 2 pulsadores y hemos aprovechado esto para soldar uno mas, pero el otro pulsador tuvimos que taladrarlo y soldarlo, pero es muy sencillo. No os olvideos de soldarle dos cables a cada pulsador para luego soldarlos al telefono
Hacemos unos agujeros en la parte de arriba de la caja para colocar los botones de encendido y los dos de volumen
Marcamos la circunferencia del altavoz en la parte trasera de la caja y a ese circulo lo llenamos de agujeros lo mas geometricamente ordenados posible para que quede curioso y el sonido salga atraves de los orificios y suene bien.
Posteriormente pegamos con silicona caliente el altavoz dentro de la caja y la botonera para que los pulsadores salgan y puedan ser usados desde el exterior, yo les pegue unos trocitos de plastico para poder usarlos mejor
Ahora toca el paso mas delicado, debes tener mucha precaución al soldar todos los cables, sobre todo los de encendido y volumen porque el cobre esta sobre una delgada lamina de plastico que si se calieneta en exceso se estropeara. Debes calentar lo justo, colocar el cable y soplar para intentar bajarles la temperatura de inmediato.
Ahora cerramos la caja e instalamos desde el Playa Store las siguientes aplicaciones:
Table Clock que será el reloj con numeros grandes, totalmente configurable en color tamaño y datos a mostrar en la pantalla. Screen rotation para que la pantalla principal la podamos ver en horizontal. Floating Soft Keys para poder olvidarnos de los botones tactiles y así poder taparlos usandolos desde la misma aplicacion directamente en la pantalla. Ivoox es opcional pero para los que les encanta la radio pueden descargarla y escuchar programas ya emitidos siempre que quieran.
Y recordarles que ademas de tener un reloj que se ve perfectamente en la oscuridad, tendran radio FM, alarma, Podcast, y hasta una lamparita de noche, porque si le dan a linterna la caja se iluminara, jejeje
Si tienen dudas no dejen de ver el vídeo al final del post donde todo aparece de forma mucho mas clara y podran verlo funcionar que la verdad funciona y muy bien, yo lo uso a diario y mas de una vez me desaparece de la mesilla en alguna otra habitación, eso es porque algunos se encapricharon!!
Espero que les haya gustado
