Hoy analizamos el Gigabyte Z87X-UD5H, un motherboard de gama alta (solo superado en su serie por el Z87X-UD7-TH) que Gigabyte ofrece a los usuarios que buscan calidad y tecnología pero que no necesitan productos muy especializados como son el G1.Sniper 5 (Gaming) o el Z87X-OC Force (Overclocking). Soporta procesadores Intel Core de 4ta generación "Haswell", 2 Way CrossFire, Nvidia SLI y cuenta con un VRM de 16 fases, 10 puertos SATA III, 10 puertos USB 3.0, Audio HD con 110dB SNR, Dual Bios Switch y la tecnología "Ultra Durable 5 Plus".
Características
Soporta la 4ta Generación de procesadores Intel Core™
Tecnología Ultra Durable™ 5 Plus de GIGABYTE
Diseño All IR Digital Power
UEFI DualBIOS™ de GIGABYTE
Socket del CPU Chapado en Oro de 15µ
Soporte Multi-GPU
Capacitores Sólidos Durables Negros
On/Off Charge™ 2 de GIGABYTE para dispositivos USB
Intel Dual LAN con alta Protección ESD
Nuevo diseño de disipador con 7 conectores de ventiladores integrados
Audio HD Realtek ALC898 de Alta Calidad con 110dB SNR
Botones de Acceso Rápido Integrados
Soporta El Software de Aceleración de Internet CFOS
10 puertos USB 3.0
Presentación
La presentación del Gigabyte Z87X-UD5H es muy llamativa. Sobre fondo negro y con grandes letras amarillas Gigabyte destaca el modelo y presenta la tecnología Ultra Durable 5 Plus, nombre comercial que engloba una serie de tecnologías y componentes creadas y/o aplicadas por Gigabyte en sus motherboards de gama alta.

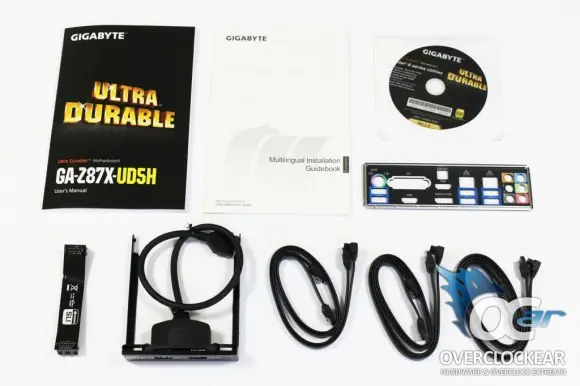

En cuanto a los accesorios, el Z87X-UD5H incluye 1 manual, 1 guía de instalación, 1 DVD con el software, 6 cables Sata, 1 backplate I/O, 1 puente SLI y un siempre útil panel frontal con 2 puertos USB 3.0.
El Motherboard
El Z87X-UD5H es un motherboard de gama alta (solo superado en su serie por el Z87X-UD7-TH) que Gigabyte ofrece a los usuarios que buscan calidad y tecnología pero que no necesitan productos muy especializados como son el G1.Sniper 5 (Gaming) o el Z87X-OC Force (Overclocking). Soporta procesadores Intel Core de 4ta generación "Haswell", 2 Way CrossFire, Nvidia SLI y cuenta con un VRM de 16 fases, 10 puertos SATA III, 10 puertos USB 3.0, Audio HD con 110dB SNR, Dual Bios Switch y la tecnología "Ultra Durable 5 Plus".
Todos los modelos de la serie Z87X de Gigabyte tienen los pins del socket del CPU bañados en oro para evitar la corrosión y aumentar la durabilidad. Rodeando el socket encontramos el disipador que cubre el VRM. Se trata de dos cuerpos de aluminio unidos por un heatpipe y está decorado con detalles en amarillo, el color distintivo del modelo.
Retiramos el disipador para ver en detalle el fantástico circuito regulador de voltaje (VRM) del Z87X-UD5H. Está formado por 16 fases (8 en el UD3H) organizadas con un "Diseño 12+2+2", es decir: 12 para el CPU, 2 para el iGPU (gráfica integrada) y 2 para el CPU VTT que alimenta la interfaz DMI y los puertos PCIe.

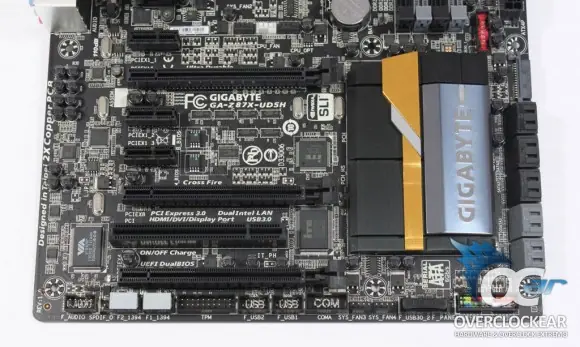

En la mitad inferior encontramos, de izquierda a derecha, el conector del panel frontal de Audio, 1 puerto SPDIF, 2 IEEE 1394 (FireWire), 1 TPM, 2 USB 2.0, 1 COM, 4 conectores para ventiladores PWM de 4 pines, 1 USB 3.0 y el conector del panel frontal. En cuanto a la configuración de los slots de expansión, el Z87X-UD5H cuenta con el mismo diseño que viéramos en el UD3H: 3 PCIe x16 (que funcionan a x16, x8, x4), 3 PCIe x1 y 1 PCI clásico. Soporta 2 Way CrossFire y Nvidia SLI (PCIe 16x + PCIe 8x).
Justo debajo del disipador del chipset encontramos un total de 10 puertos SATA III 6Gbps (8 en el UD3H) y un conector SATA para alimentación extra, en caso de que instalemos un 2 Way SLI o 2 Way CrossFire. En la siguiente foto vemos cuatro slots para memorias DDR3 en Dual Channel que soportan hasta 32GB a velocidades de 3000Mhz. También vemos un debug Led, el Dual Bios Switch (para cambiar entre las bios main y backup), botones Power, Reset y Clear CMOS y puntos de medición de voltaje.
Terminamos con el backpanel del Z87X-UD5H en el que tenemos: 1 x PS2, 6 x USB 3.0, 1 salida HDMI, 1 salida Display port, 1 salida DVI y 2 salidas HDMI (1 en el UD3H), 2 x RJ45 Lan (1 en el UD3H), 1 x salida óptica de audio (S/PDIF) y los jacks de audio. Como dato curioso les hacemos notar que el UD5H no incluye los 2 x eSATA 6Gbps que si vienen en el UD3H.
