Amigos, este es mi primer post
Bueno empezaré contando la historia.....
Fue hace unos meses atrás que tenía instalado el home theater en la sala principal de mi cuarto y cosa que de un momento a otro decidí adquirir un equipo más potente y me quedaba disponible el equipo actual.
En un principio lo instalé rápidamente en mi habitación, todo tirado en el suelo, y pasando los cables a la vista de todos.
Hasta que una noche que estuve transitando me tropecé con los cables en el suelo de los parlantes surround que estaban por debajo de mi cama y que llegaban a mis veladores que fue que decidí instalarlo adecuadamente.
Procedí a buscar como hacerlo pero lamentablemente no encontré post o tutorial que me ayude a realizar una adecuada instalación, así que procedí a realizar una instalación limpia.
El primer paso para el proceso fue determinar la ubicación de la tv y de mi cama y la posible ubicación de los componentes del equipo, cosa que realicé un bosquejo simple.
Cosa que aquí definí bien la ubicación de la tv y los parlantes flotantes Left y Right del Home e incluso decidí colocar el Center debajo de mi tv, según las medidas que establecí, tomando como referencia el techo a las medidas.
Aquí realicé la distribución de los parlantes Left y Right Surround de tal manera que estén por encima de mi oído y que me den la sensación de ambiente.

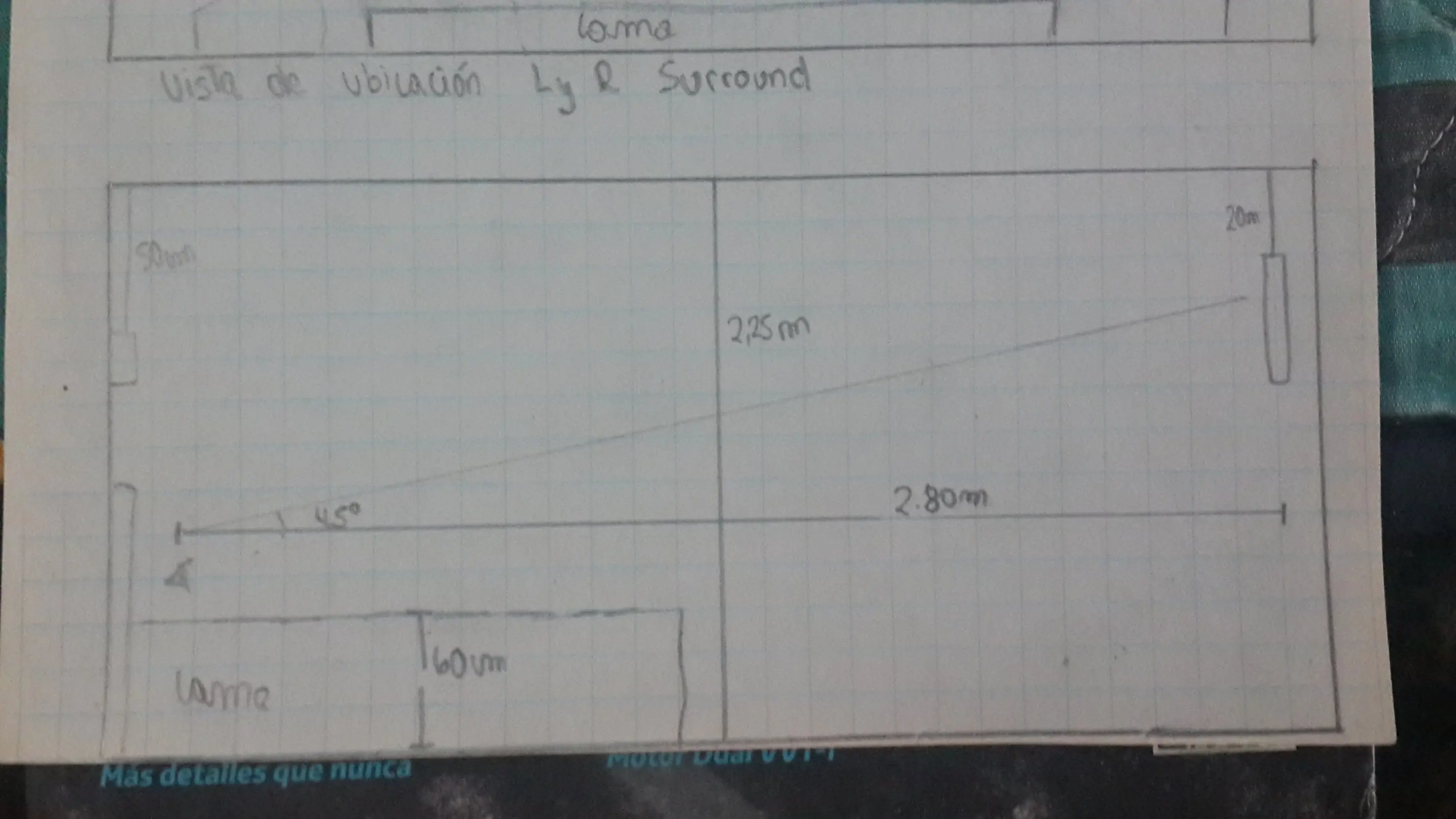

Y de igual manera me dí el trabajo de determinar la mejor altura a la tv para tener un ángulo de visión de 45º cosa que aquí les muestro mas medidas según la ubicación de mi tv y cama

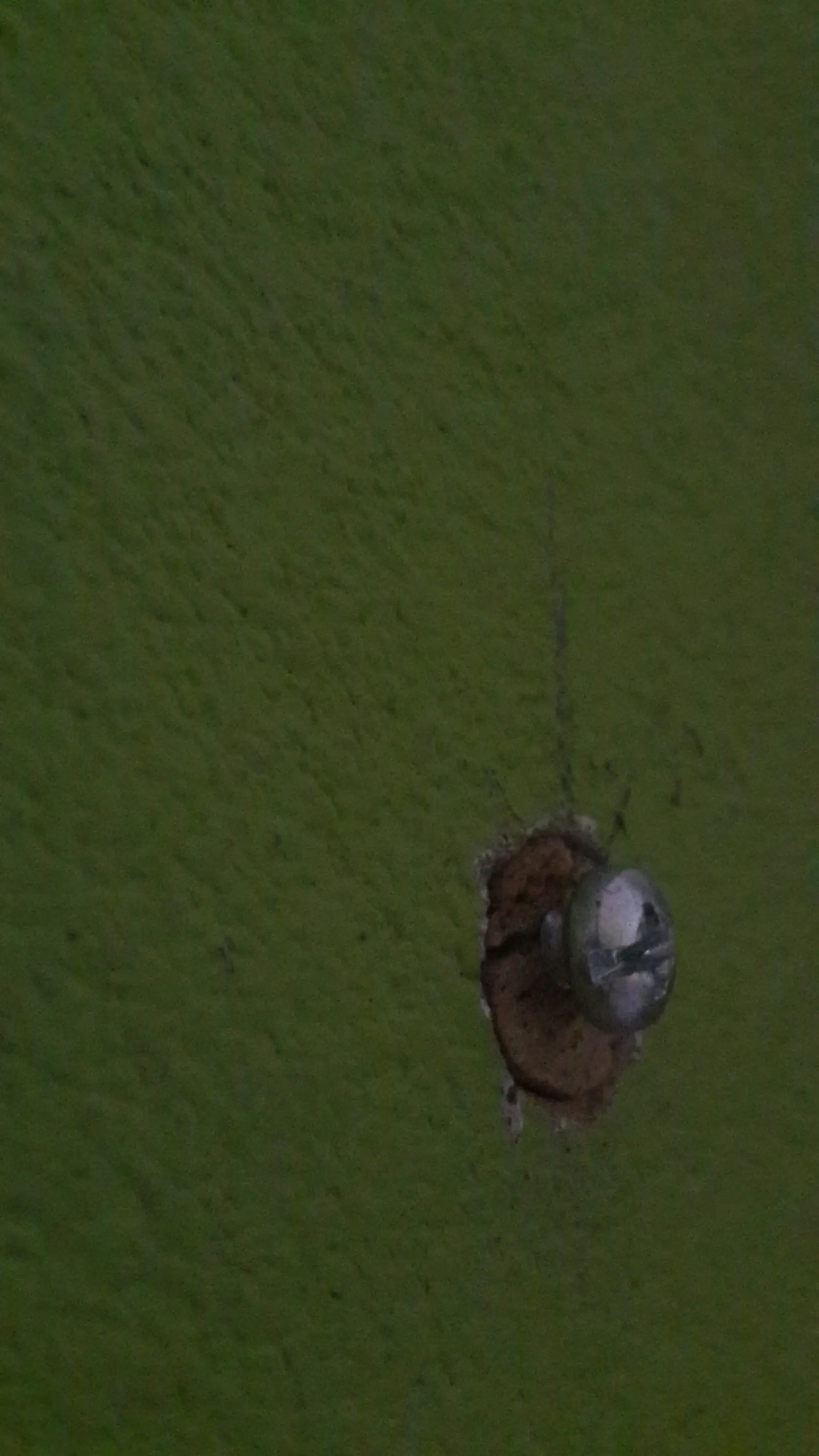

Una vez que tenía bien definido todo procedí a realizar la perforación de los puntos para colgar los parlantes.

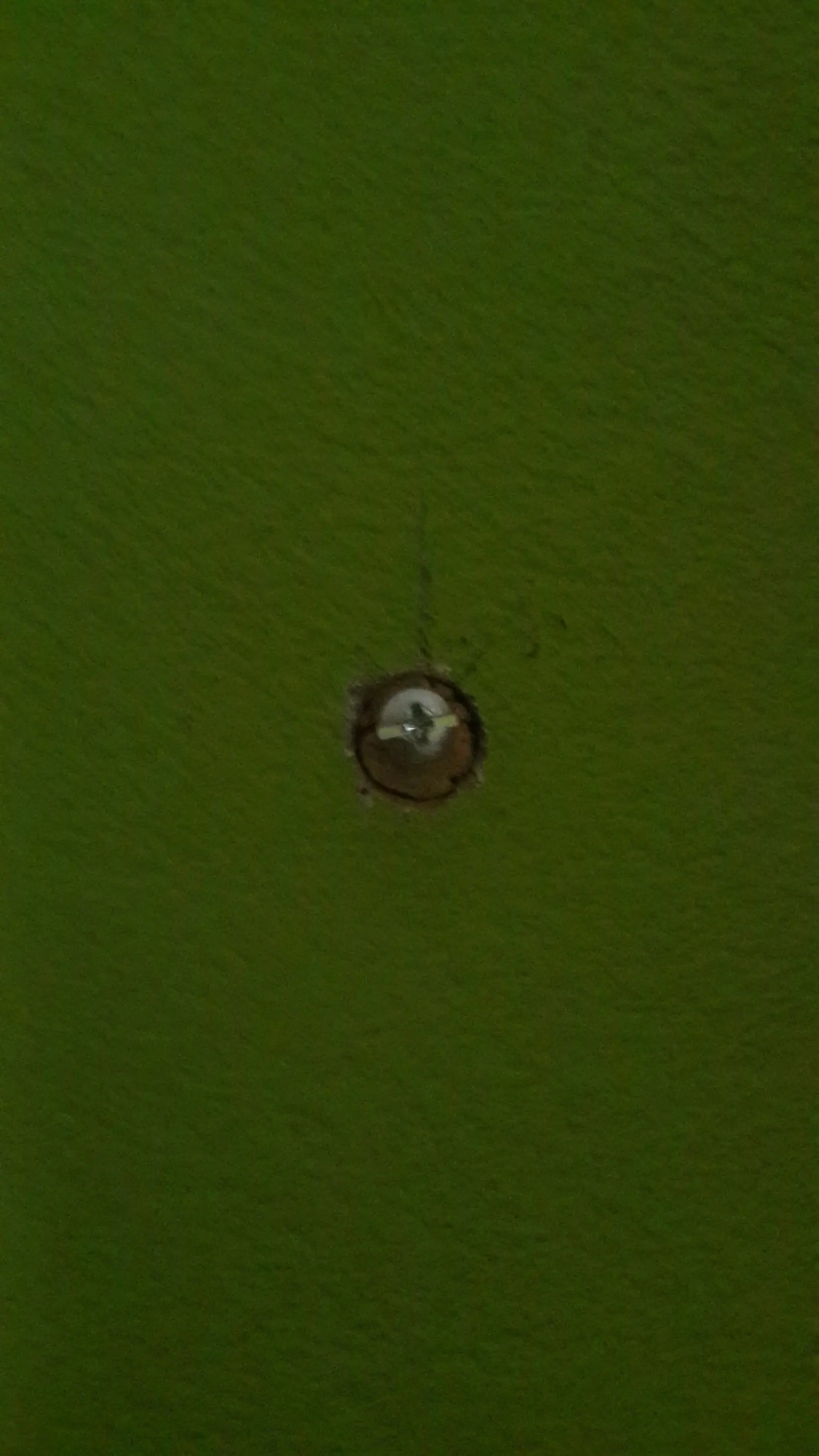

En este caso utilicé tarugos de madera y tornillos de encarne de 1/2 de largo de cabeza redonda estrella/plano
Seguido de ello procedí a comprar canaletas de 20x10mm para realizar el paso del cable.
Pero por precaución realicé el cambio del tipo de cable, utilicé el cable que me quedó de la instalación de los componentes de mi auto.
Aquí podemos comprar la diferencia del cable original (blanco) con el que le acoplé uno de mayor calibre

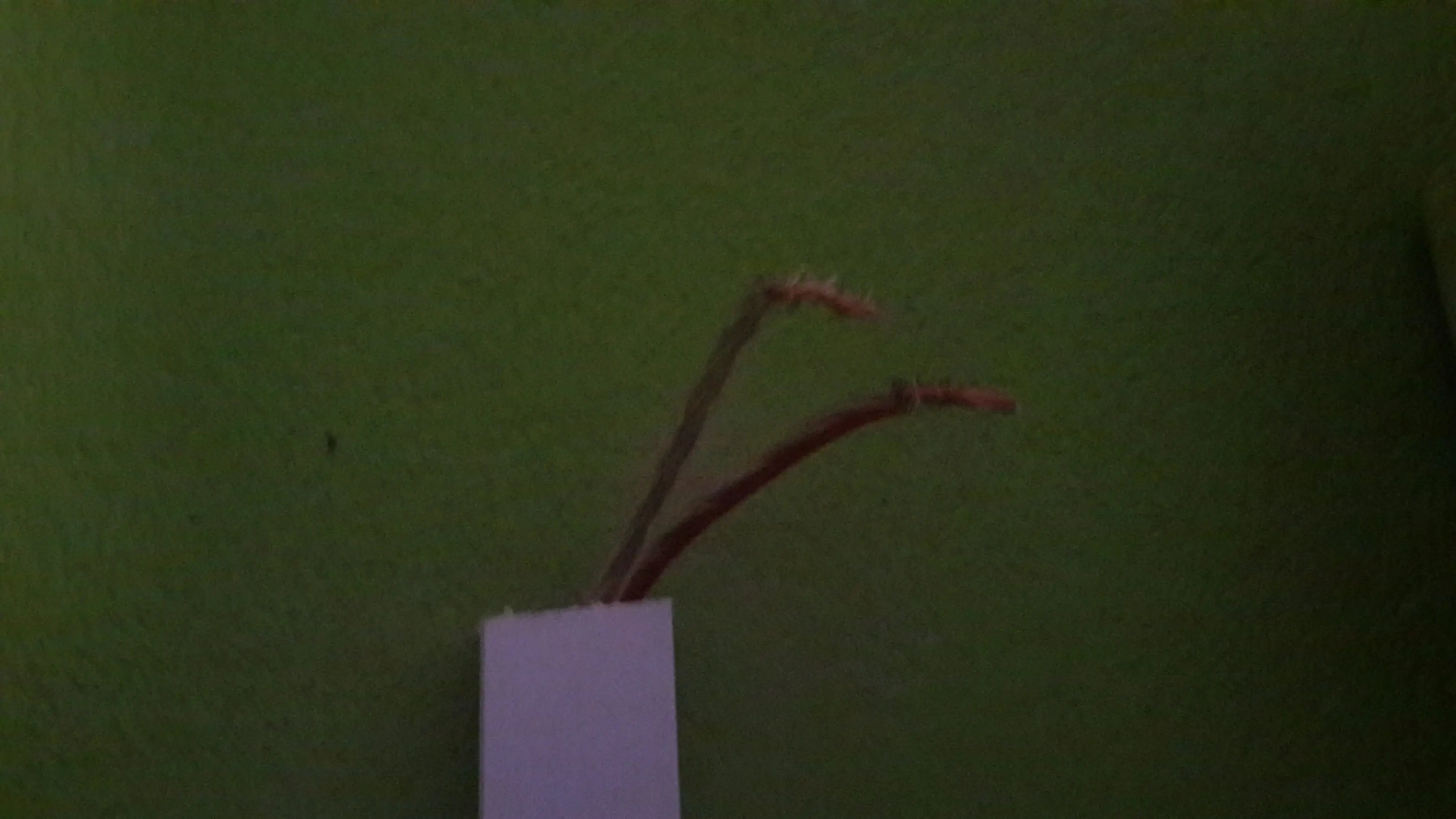

Procedí a pasar todo el cable por las canaletas y dejando solo los terminales del home para su correcta instalación

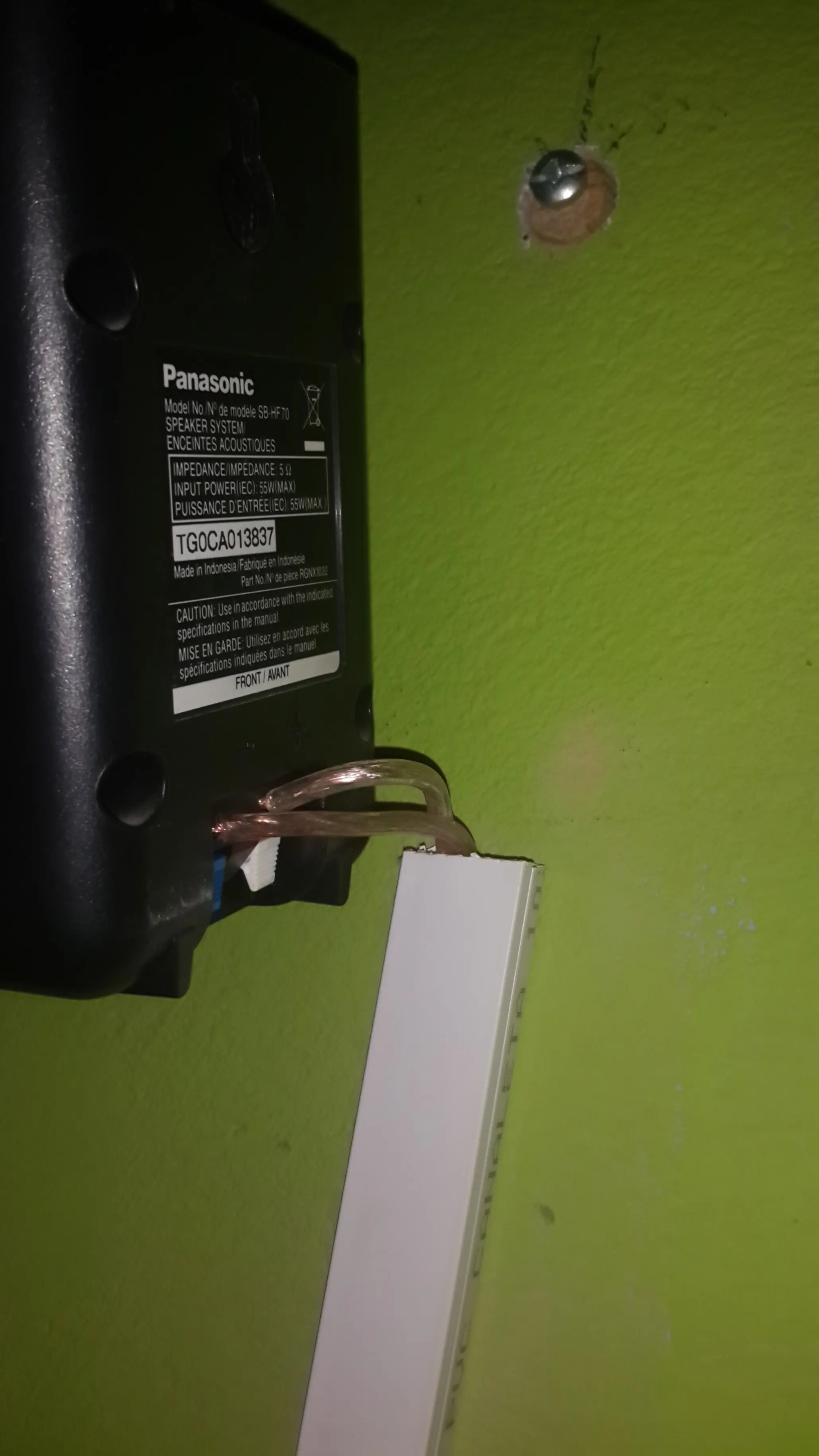

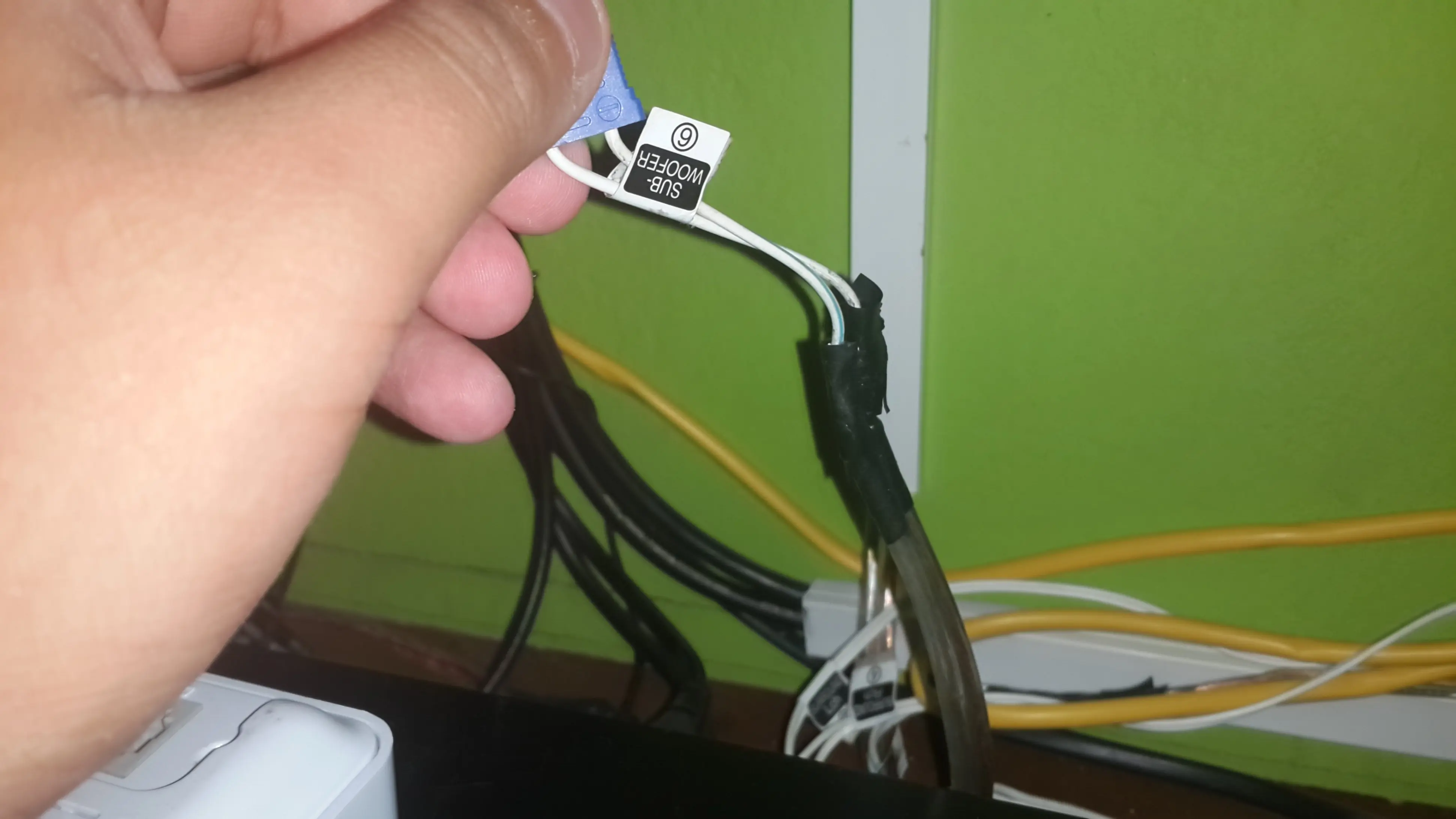

Y procedí a instalar los parlantes según indicaciones del manual, el cable que tiene la franja de otro color siempre es el negativo
De igual manera hice con el Bajo. Según diferentes guías encontré que el bajo debe estar en una esquina debido a que el oído humano no identifica de que zona provienen los sonidos graves, cosa que elegí la parte alta de mi closet para instalar los bajos.
Días antes mi mamá estaba pensando desechar un radio sony genezzi cosa que decidí acoplarle a mi home ese bajo sony y mejorar los graves.
Al estar en una zona alta, había la posibilidad de distorsión o vibración extrema con los objetos que están en la parte alta de mi closet, así que decidí colocar un piso de goma y encima una franela y a cada bajo le coloqué patitas de goma para reducir la vibración
Y así me quedo
Este es el cable de reemplazo

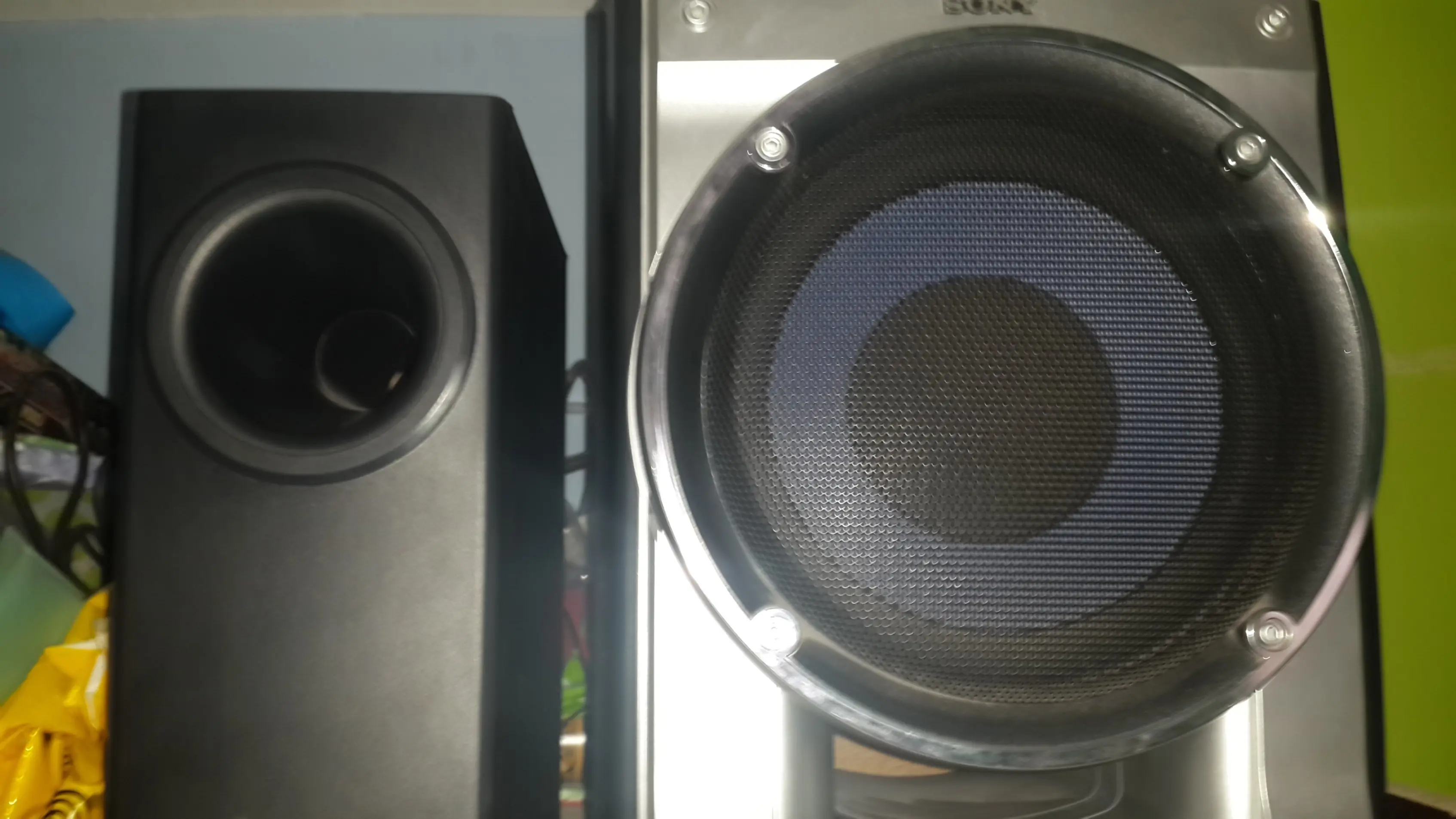

Vista de los dos bajos que tengo

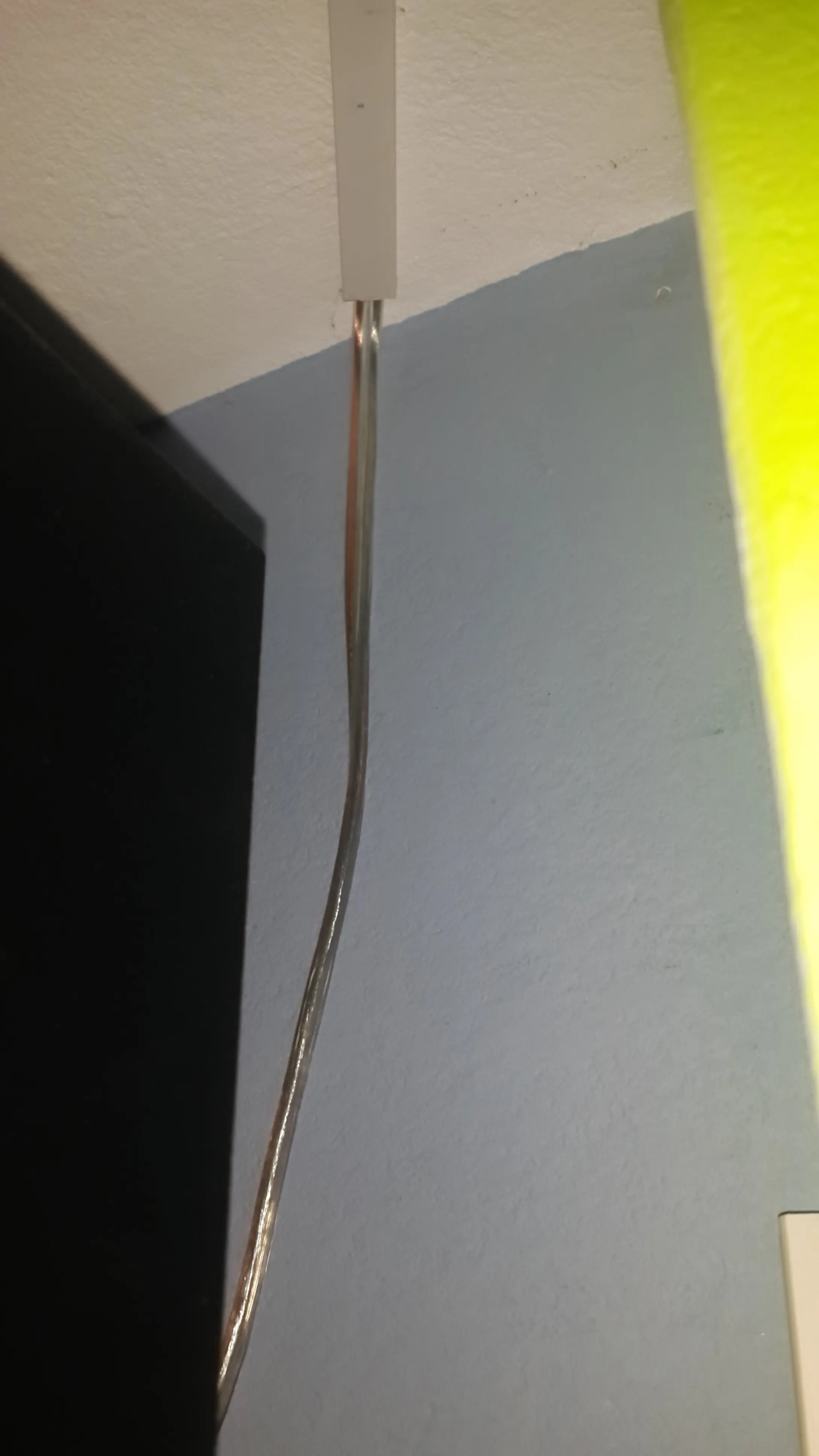

Y procedí de igual manera a la instalación de los parlantes Left y Right Surround, cuya canaleta la pasé por el techo y distribuí según el plano, quedándome de la siguiente manera
Cosa que ya tenía todos los parlantes ya instalados ahora me faltaba instalar la tv

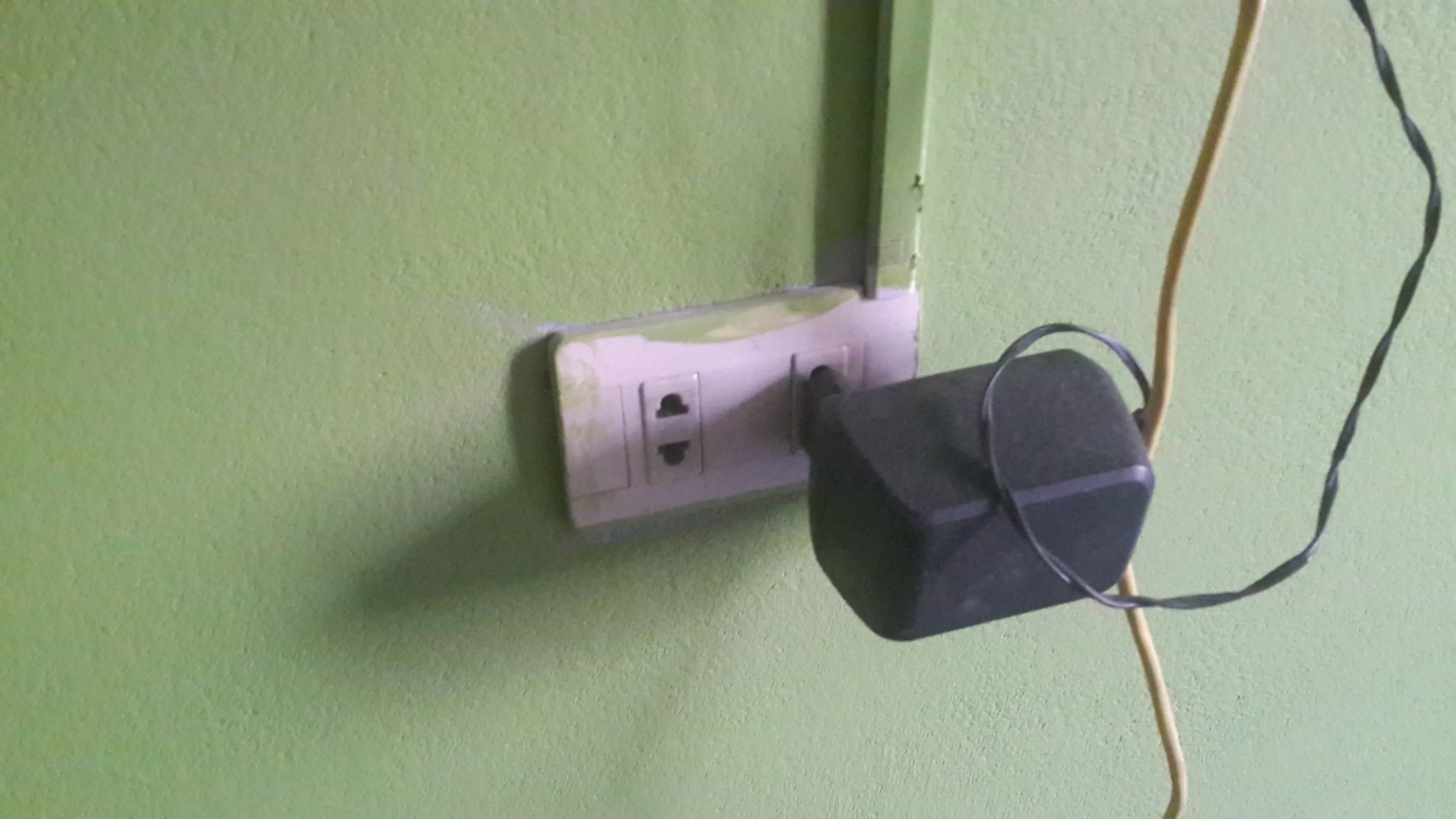

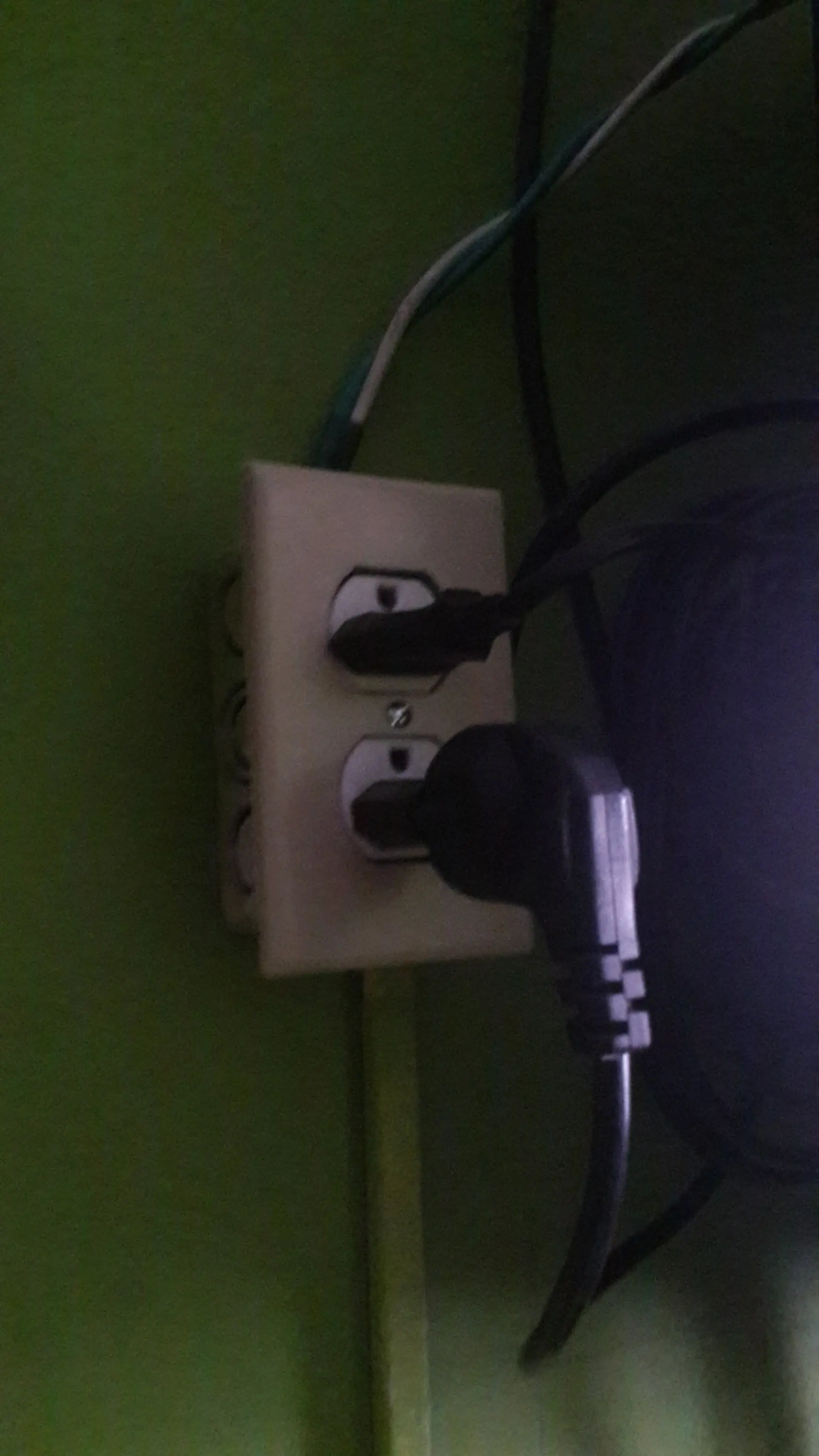

Pero ante todo necesitaba buscar una fuente de energía y saqué de un tomacoriente cercano un primer toma corriente para alimentar la tv y el home y me quedó así
Aquí se ve la canaleta que lleva los cables mellizos
Cosa que ya tengo toma corrientes cerca pero necesitaba uno más para la ps3 cosa que pasé por encima del rack los nuevos cables
Ahora antes de colgar mi tv decidí instalar el cable HDMI para el PS3, y como mi tv no tiene salida óptica, pero si en RCA le instalé un par de RCA para que se conecten al home.
Entonces decidí colocar una especie de gancho para amarrar todo ese cableado extra

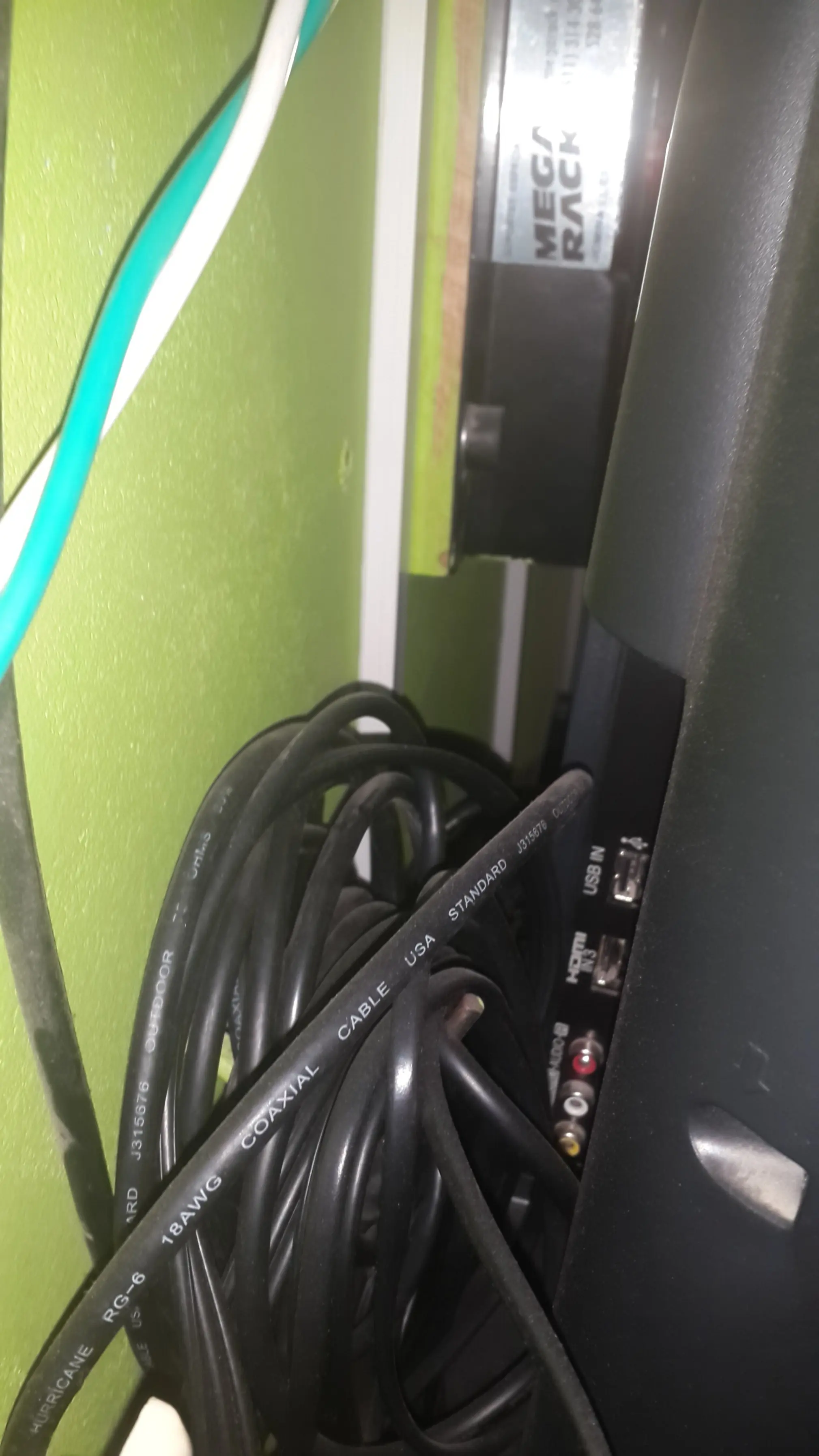

Ya toda la araña de cables queda detrás del tv y ya no nos da una fea presentación

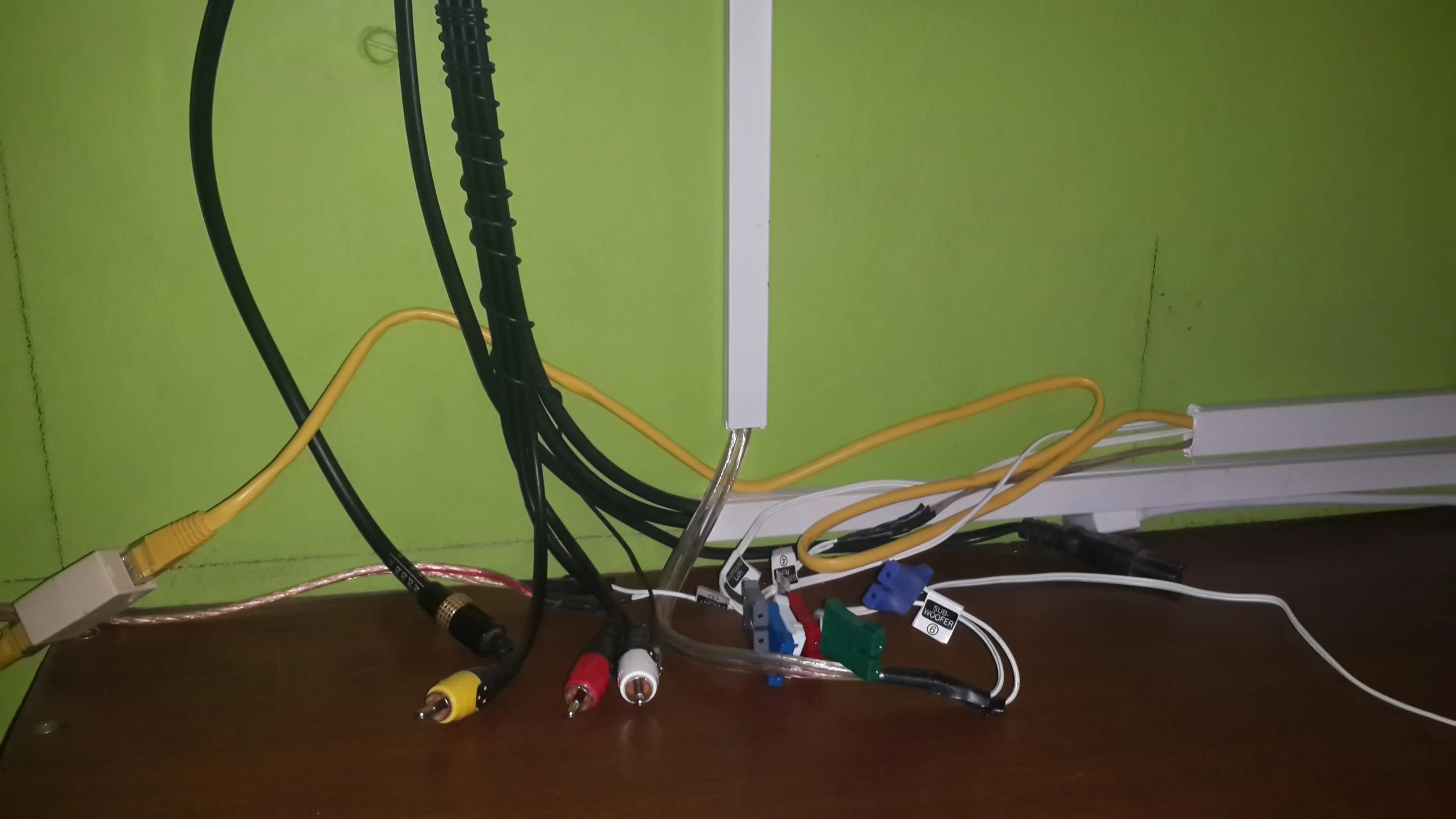

Entonces me quedó otra araña de cables colgando cosa que decidí juntar los RCA con el HDMI y amarrarlos con la antena de radio del home y al resto de cables pasarlos por pedazos de canaleta cortados para esta situación
Cosa que el lado izquierdo tiene todos los cables de los parlantes del home más una extremo del óptico, más los RCA y su antena

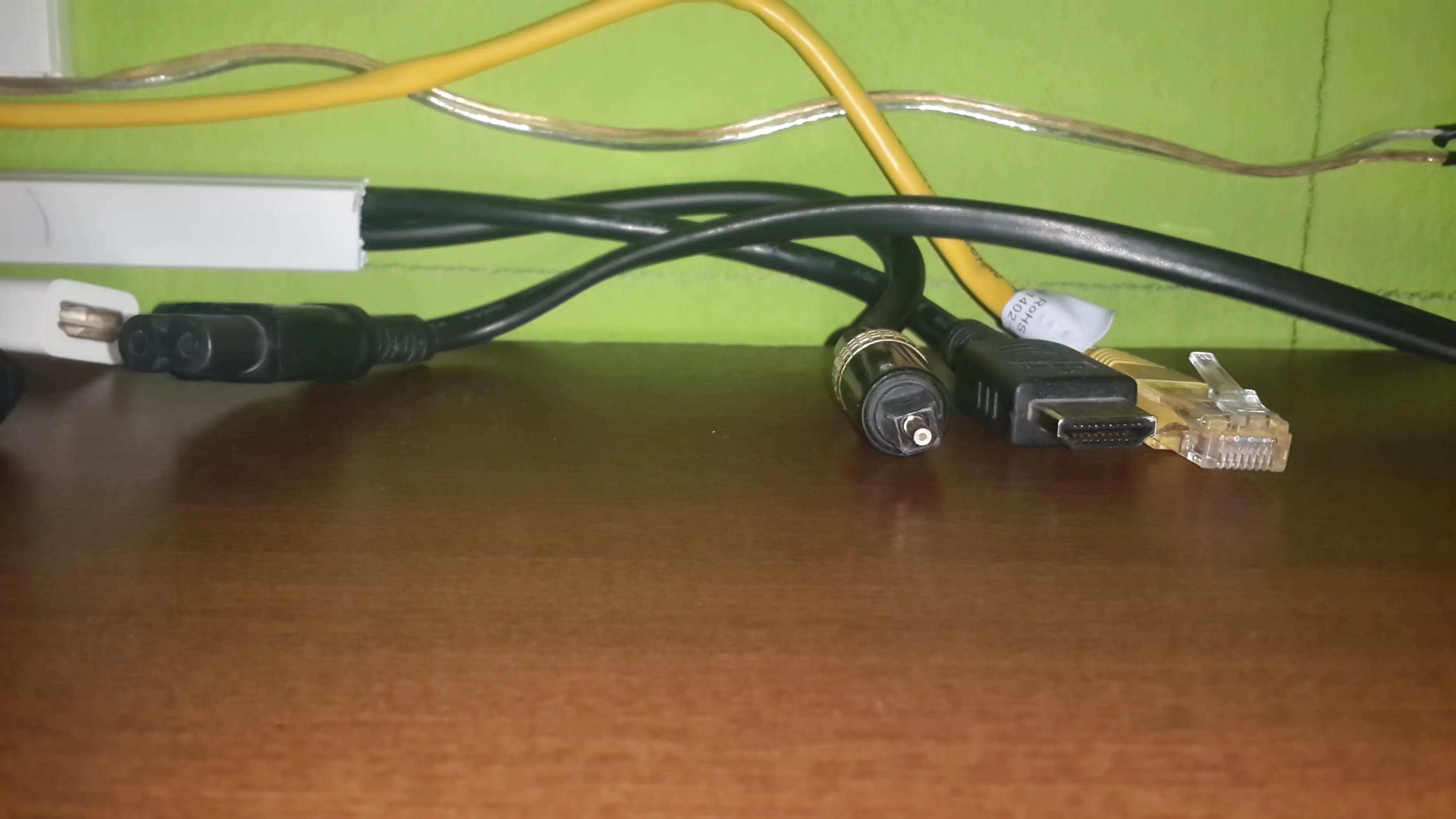

Aquí dejé los siguientes cables para el PS3, un cable ethernet, el otro extremo del óptico y el HDMI
Entonces me quedó la instalación final de los dos equipos

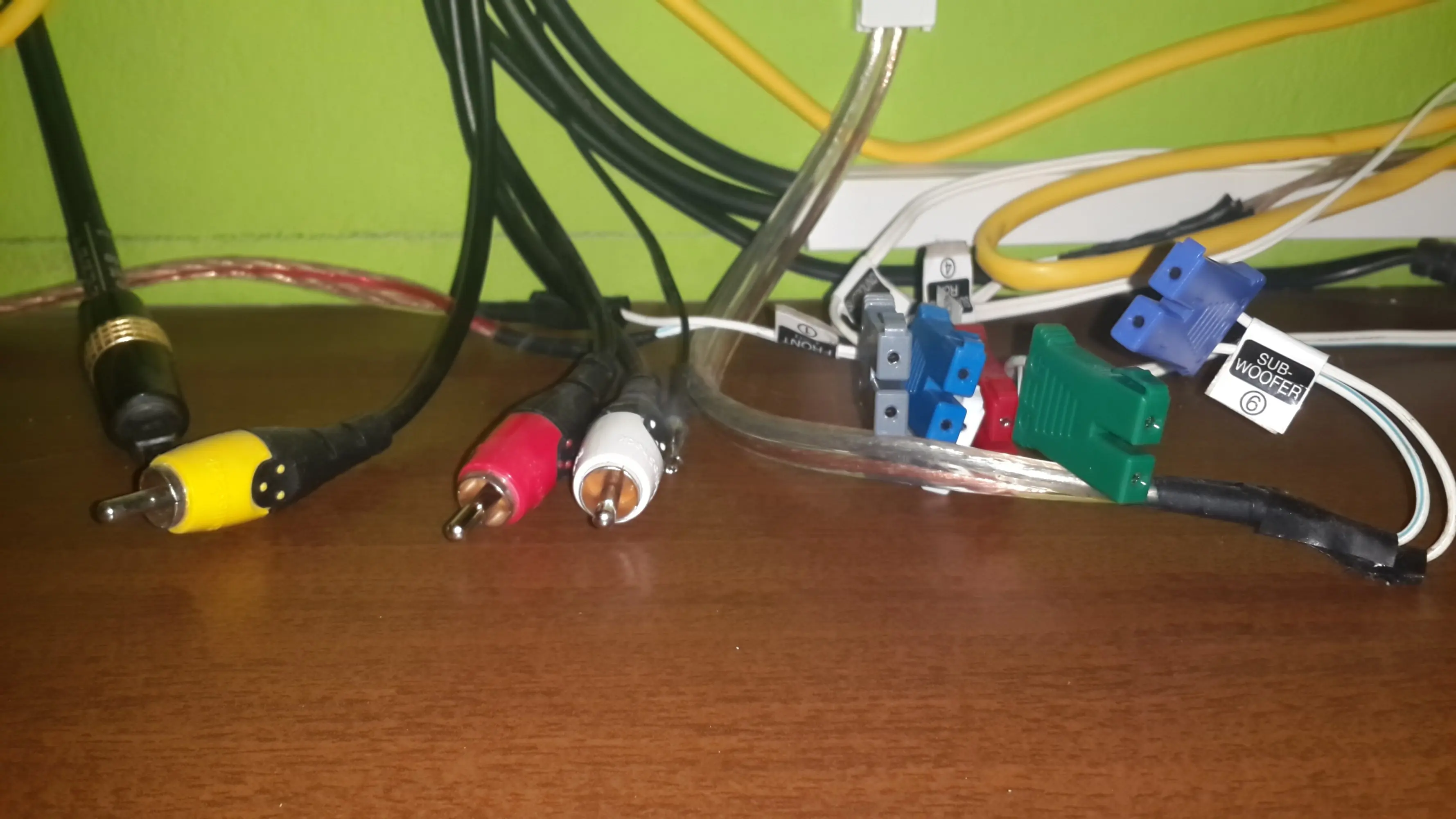

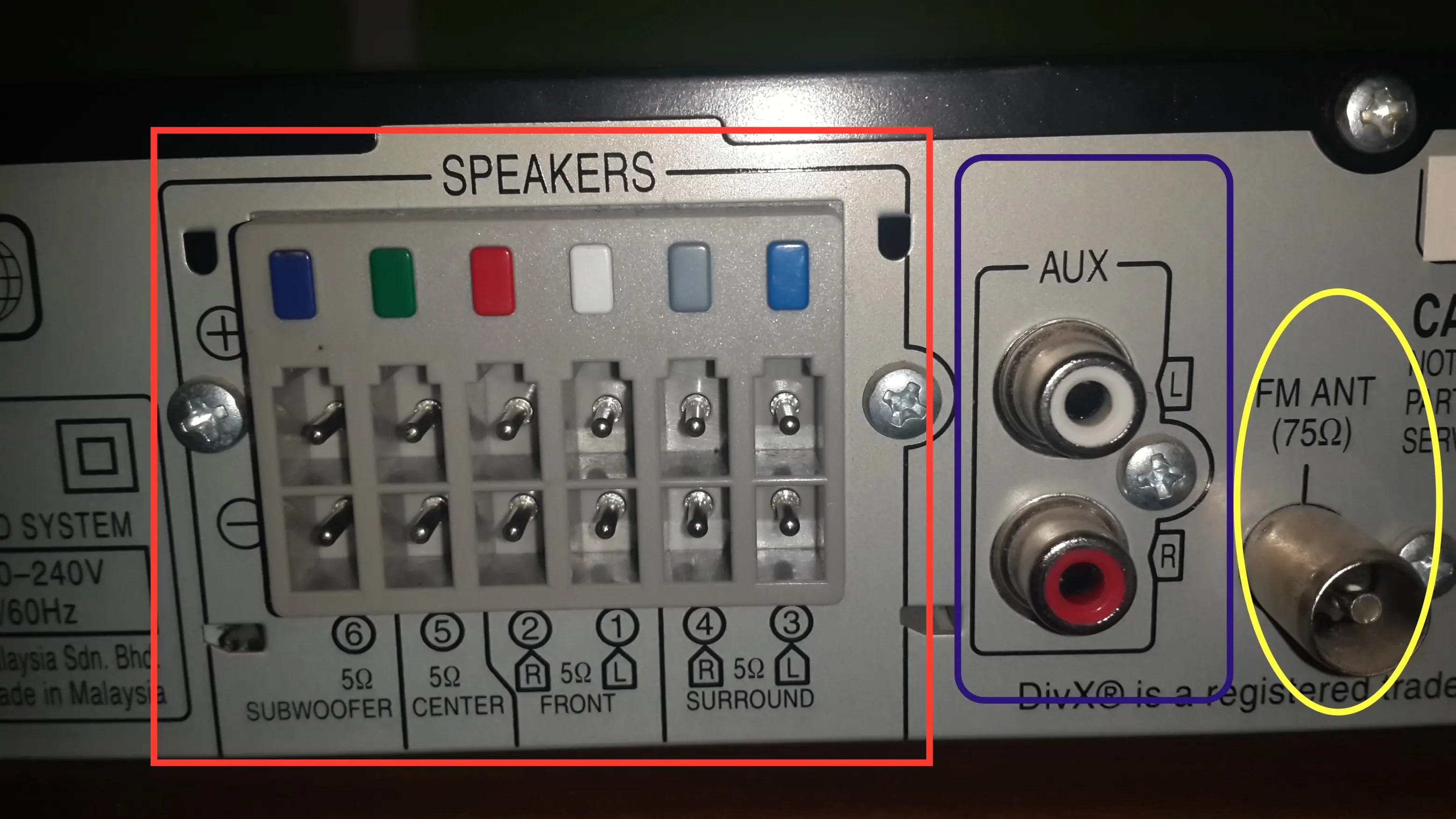

En la parte trasera del home se realizan las Siguientes instalaciones:
- La del cuadrado rojo, son todos los parlantes del home según el orden establecido, siempre hay que respetarlo.
- La del cuadrado azul, es la instalación del audio de la tv, ahí van los RCA de color rojo y blanco y de igual manera en la tv, siempre respetando los colores.
- La del cuadro amarillo es la antena de radio del home

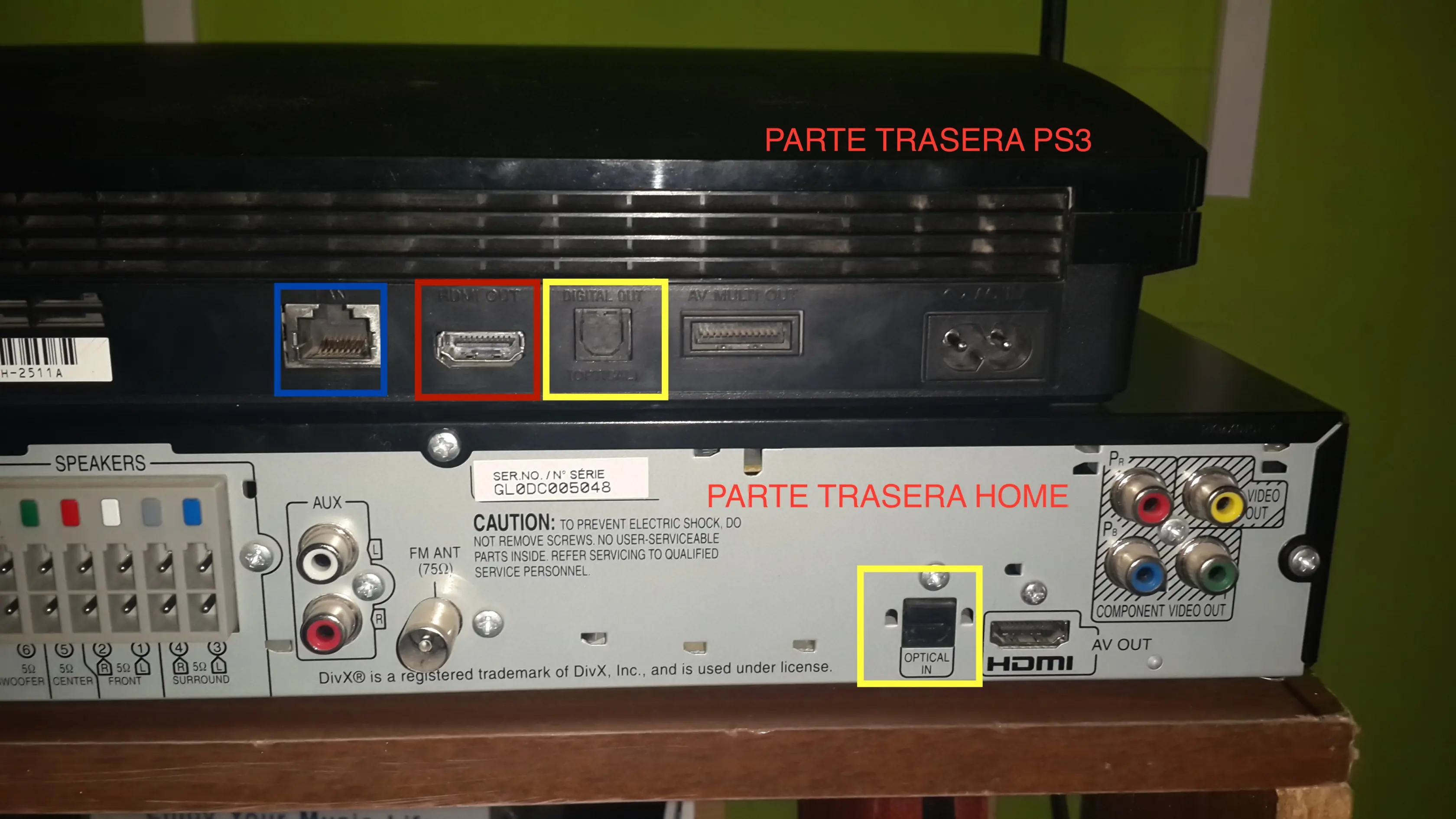

Ahora nos queda la instalación del PS3 con la TV y al Home
-Los que están en el recuadro amarillo, son conectados por el cable ÓPTICO, el cual se debe configurar la salida de audio en la PS3 a óptico
-La del recuadro rojo es la que se conecta con el HDMI al TV.
-La del recuadro Azul es la que va conectado con el cable ethernet

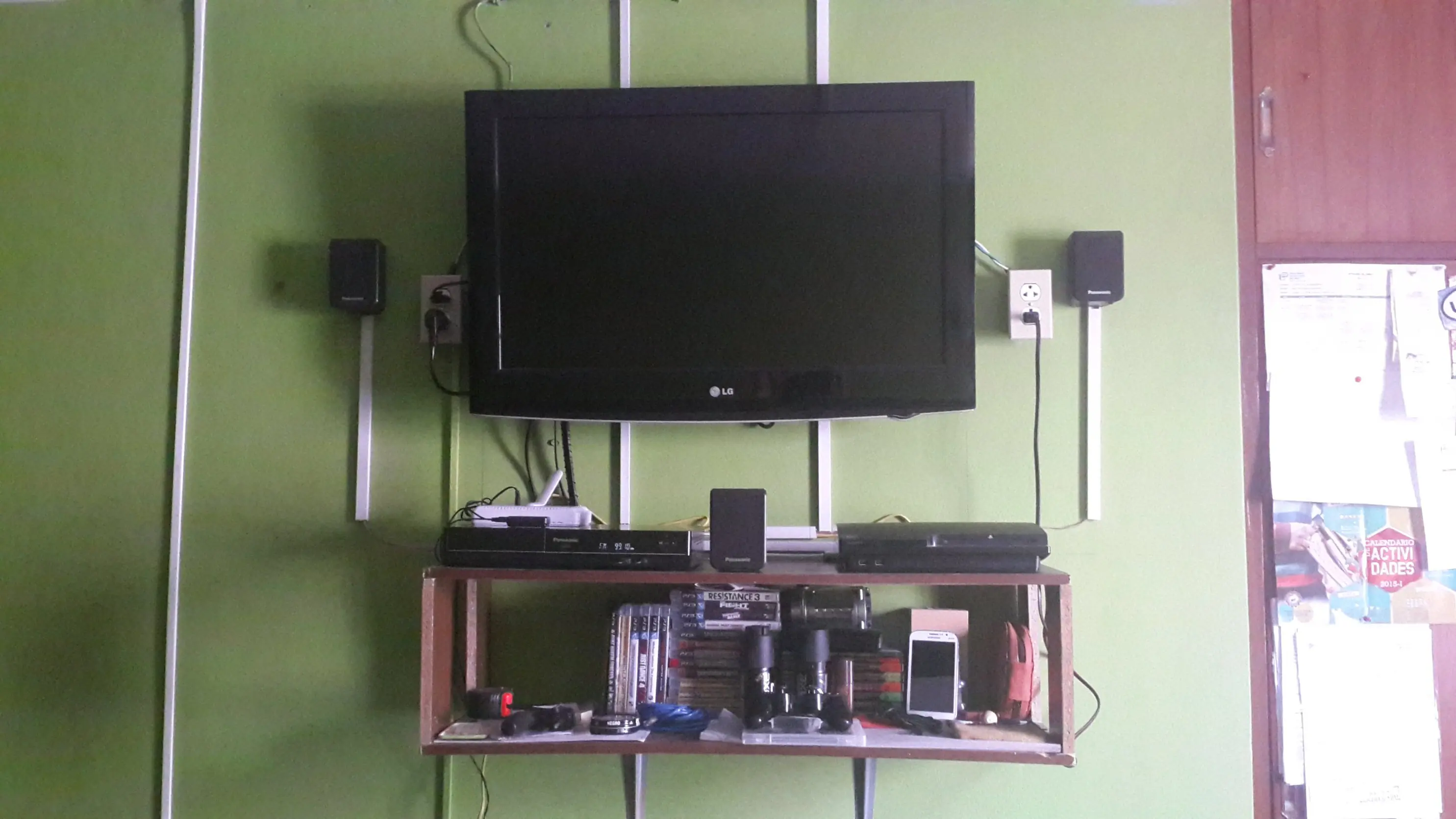

Ahora todo el proyecto nos debe quedar de la siguiente manera
Ahora el funcionamiento es más simple aún
- Se realiza la configuración de la TV de tal manera que se desactivan los parlantes del mismo, en caso que tu TV no tenga esa opción, la solución es poner a 0 el volumen de la TV.
- La selección de entradas de audio las hace el home, se utiliza la AUX/RCA para el audio del TV, y la entrada D-IN/DIGITAL/OPTICAL para la PS3.
En caso que tu TV tenga salida óptica, solo se hace el cambio en vez de ir al ps3, va de la TV al Home y la salida de audio del PS3 sigue siendo por HDMI.
Ahora para darle mayor funcionalidad a mi home decidí traerme de la china un receptor bluetooth que va a funcionar desde la entra IN/MP3PLAYER/3.5mm JACK y se alimenta por el puerto USB del home

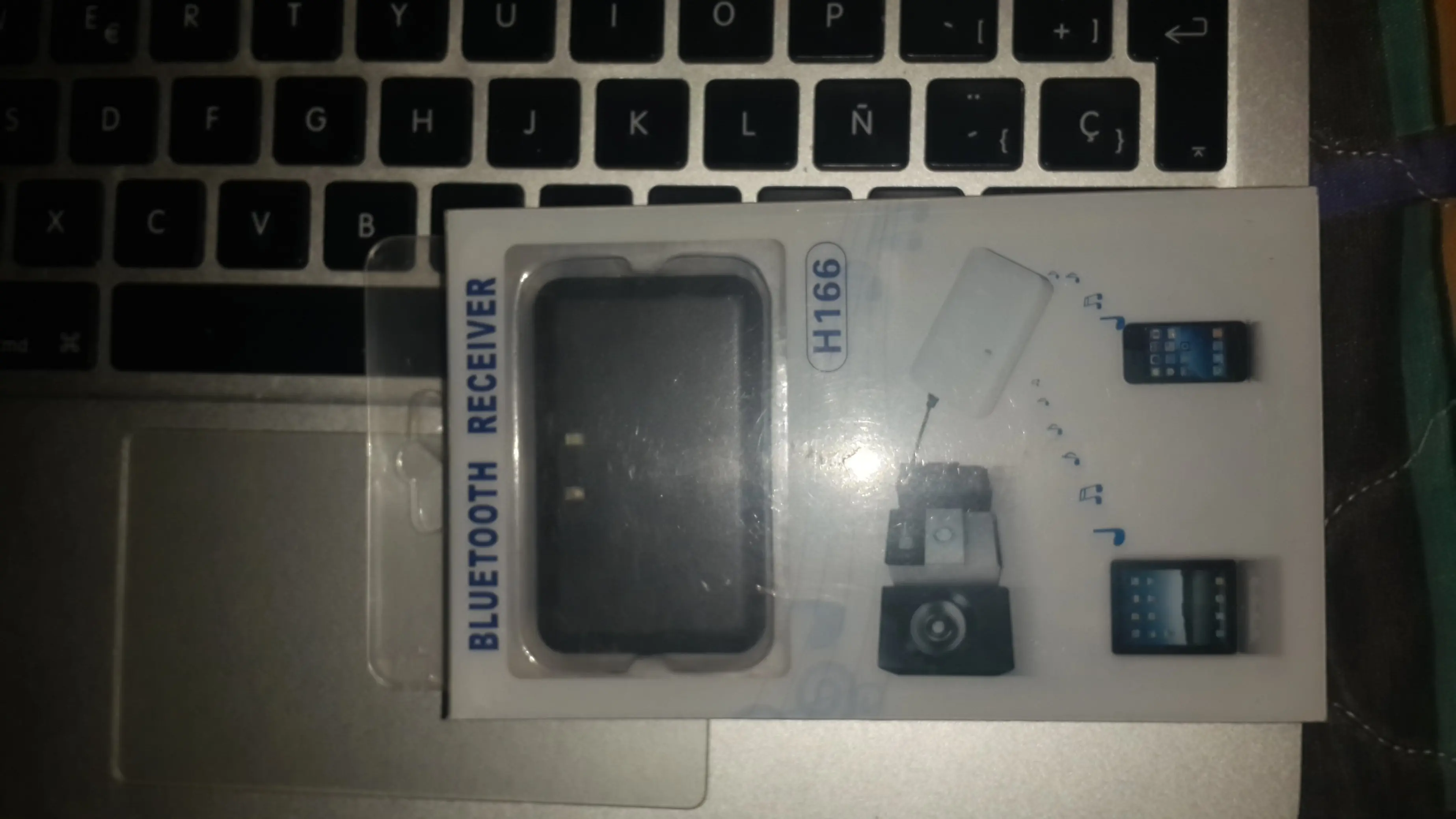

Es un receptor bluetooth de $6.

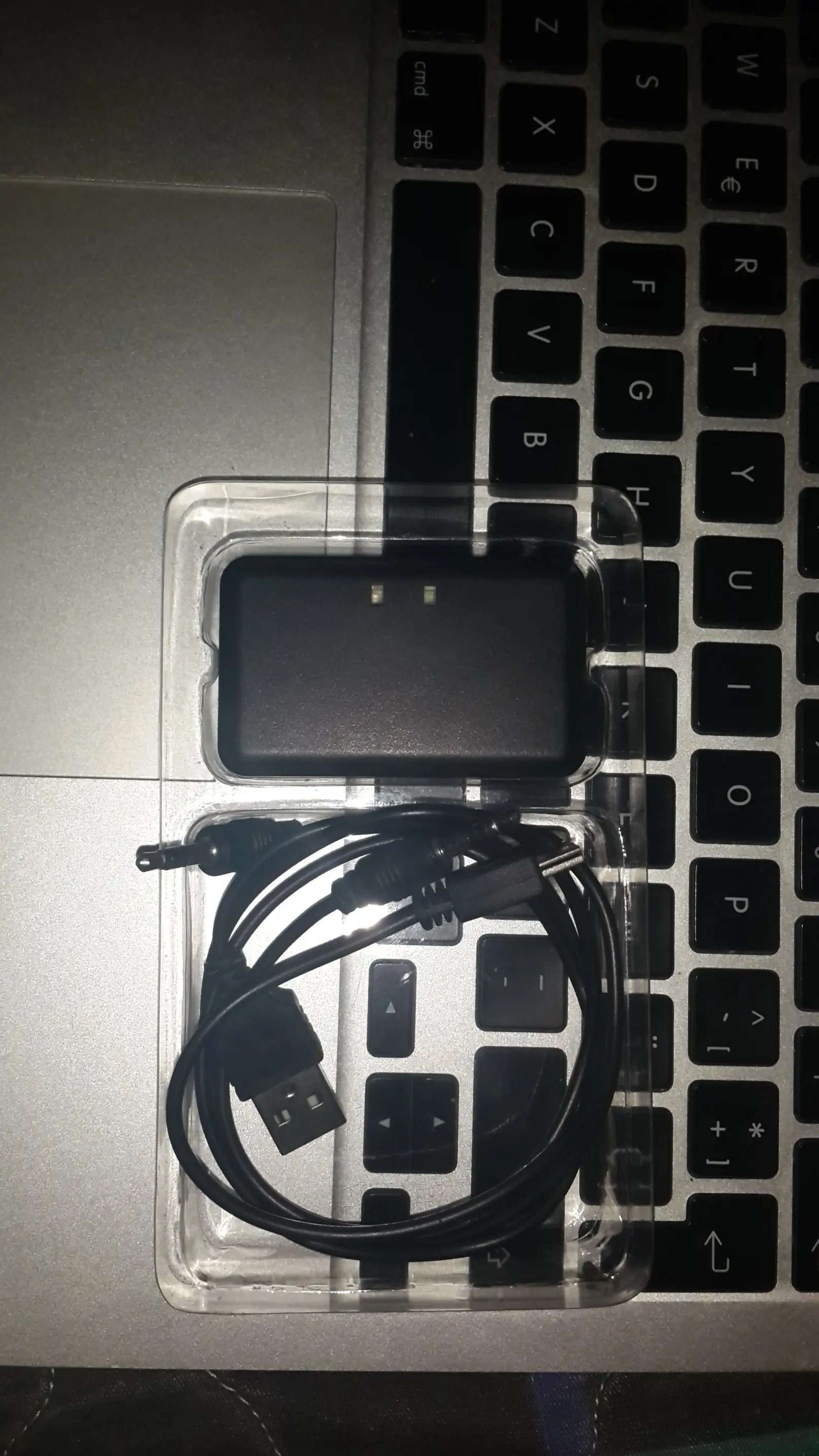

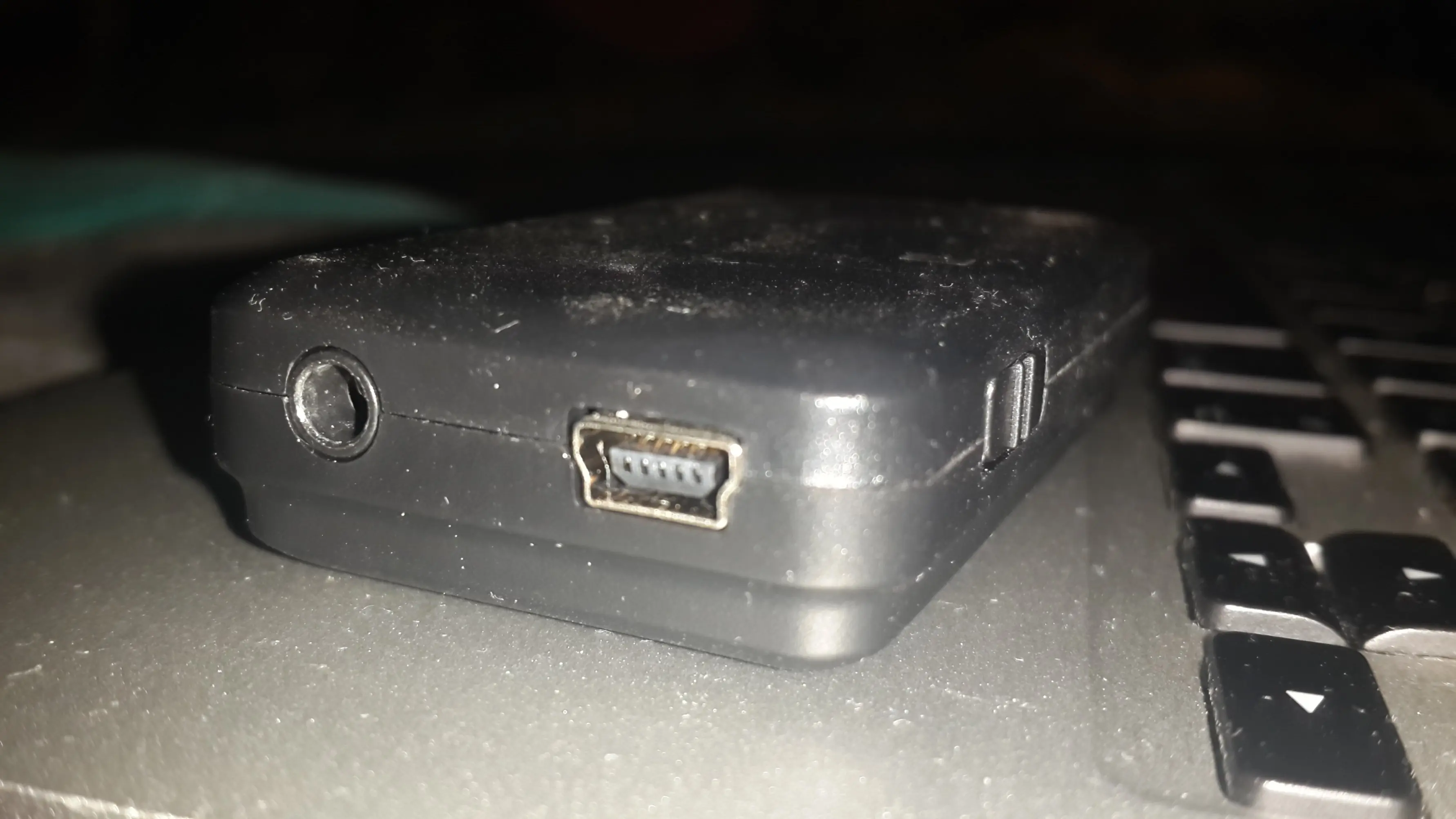

En la caja solo viene el receptor, con un cable usb a micro usb y un cable de audio de 3.5mm Jack
Y bueno amigos, ese fue mi proyecto de fin de semana, cualquier duda o recomendación es bienvenida
En un próximo post, les enseñaré a como acondicionar un rack de los TV's antiguos para que pueda cargar un TV plano de los modernos
