Gracias a todos por los buenos deseos
Ahora les voy a contar lo que prometí en la primera parte: Las consultas al traumatologo, la necesidad de una protesis de "gateo" y la construcción de la impresora y la protesis.
A los pocos dias de que nació Luciano nos pusimos a googlear sobre lo que nos habían dicho en un primer momento que tenía (ver primer post) Y encontré un articulo ingles sobre una nena a la que le habían hecho una protesis con impresora 3D. De ahí llegué a la fundacion E-Nable . Me pareció interesante, pero lo veia muy lejano.
En diciembre visitamos al traumatologo que nos dio un diagnostico; mano carpiana. O sea, en vez de mano tiene un pequeño carpo, sería el principio de la muñeca con unos deditos pequeños. Por suerte él puede flexionar eso. Le mandósesiones de kinesiología y tambien a hacer una protesis "de gateo" a un ortopedista.

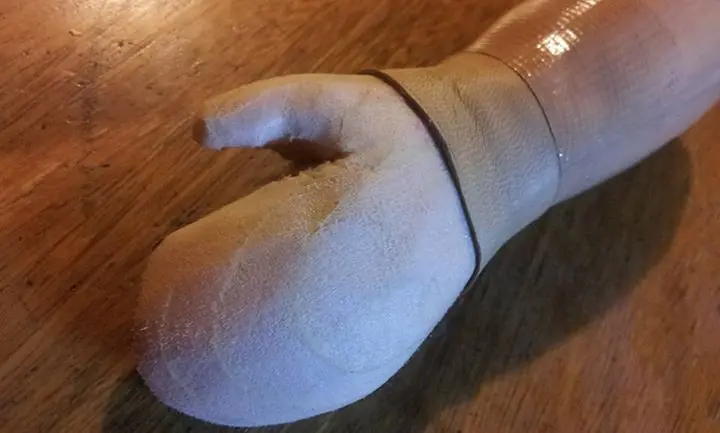

La protesis de la ortopedia MSM. Salió $6500. La pagó la obra social. No tienen nada que ver con al ortopedia, la obra social solo la pagó. La verdad que se porta re bien la obra social.
Juzguen ustedes mismos...
Despues de eso mandé un mail a una ong o algo asi que se llama Darwin Research que hacian protesis con impresoras 3D. Nunca me contestaron. Aparentemente ya no existe. Me enteré que no soy el único, sino unos cuantos cientos los que jamas recibimos respuesta.
Salieron varios proyectos parecidos que prometen protesis a por miles. Salen por las noticias hablando de "tecnologias con impacto social" prometen a lo grande, pero a lo grande en serio, hablan de millones de protesis, si, millones, pero despues hacen unas pocas protesis y nada mas. Es medio raro. La verdad me hinche las bolas de ver gente en la tele pero mandarles un mail y que no den ni bola.
Justo un amigo me dijo que una impresora 3D se podía armar, que no era dificil. Asi que dije, voy a armar la maquina y al voy a hacer yo y a la mierda con todos.
Fui y me gaste 10 lucas comprando el kit de piezas para armar la maquina. Trae todo menos las piezas impresas, los tornillos y varillas roscadas.
Voy a ahorrar datos porque sino este post se hace infinito. Pero por si a alguien le interesa, hay tutoriales por montones en youtube y hay escritos en pdf en google. Voy a tratar d eponer info al final del post.

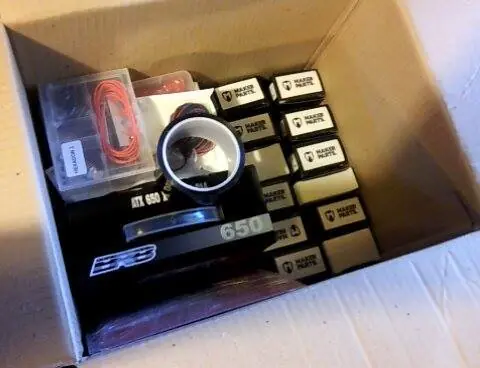

Acá está todo en una caja:
Las fotos se ven medias chotitas porque las unicas que tenia son las que le mande a un amigo por messenger de facebook, las busque y se ven asi.
Las piezas plasticas impesas. Es muy loco, las impresoras reprap son "autoreplicantes" o sea, las piezas plasticas las hace otra impresora.

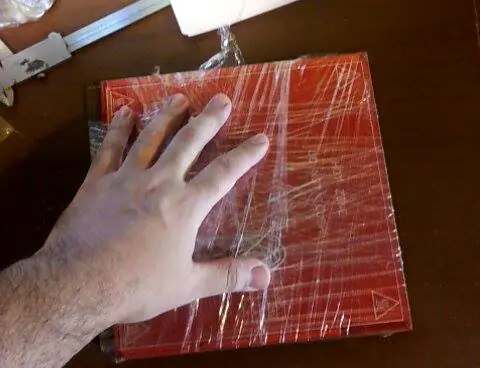

La hotbed o cama caliente. Es la base sobre la que se imprime. Puede alcanzar 120º. Todavia estaba envuelta

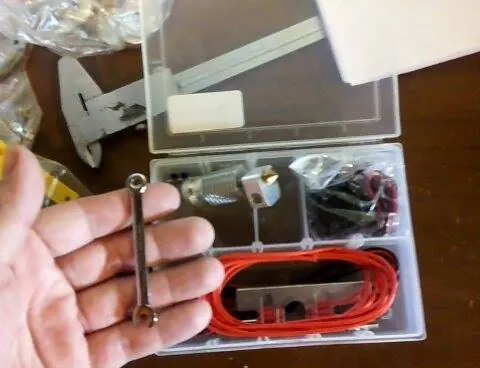

El hotend. Es lo que imprime. Aca hay info Hotend argento . Basicamente, entra un filamento de plastico por un lado y sale fundido del otro. Ese plastico es el que se deposita y va formando la pieza.
Tornillos

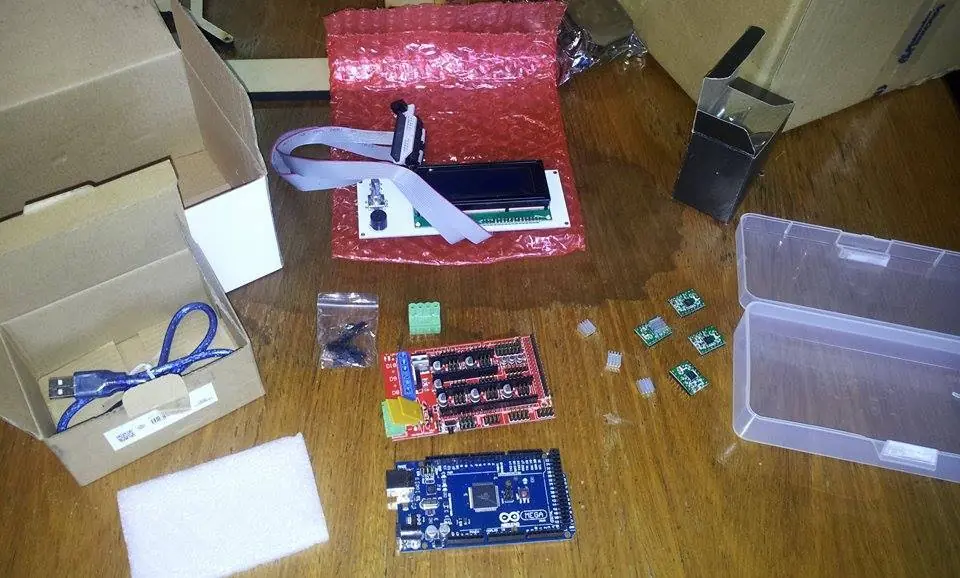

La electrónica. Placa arduino, Placa Ramps 1.4. Pololus (los que controlan lss motores paso a paso, son las cucarachitas) Pantalla LCD, tiene un lector de memoria SD para imprimir sin necesidad de una computadora. La verdad que lo podría haber ovbiado, porque no lo uso. y sale una luca y algo.
El marco. Puede ser de madera MDF, de acrilico, de aluminio, de hierro. La X de adentro es donde se atornilla la cama caliente.

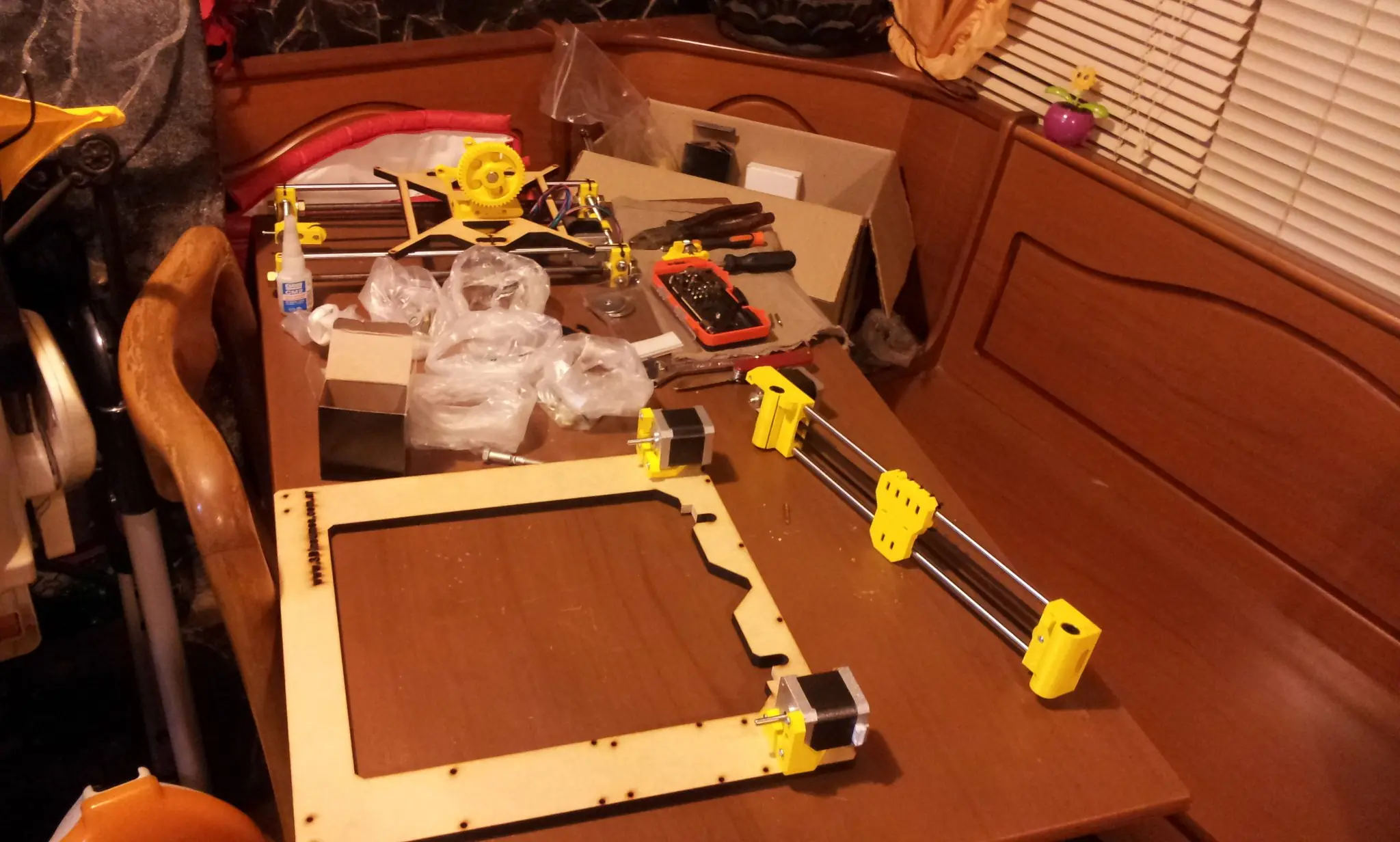

Y empieza el armado!
El eje Y
El eje Z y el X

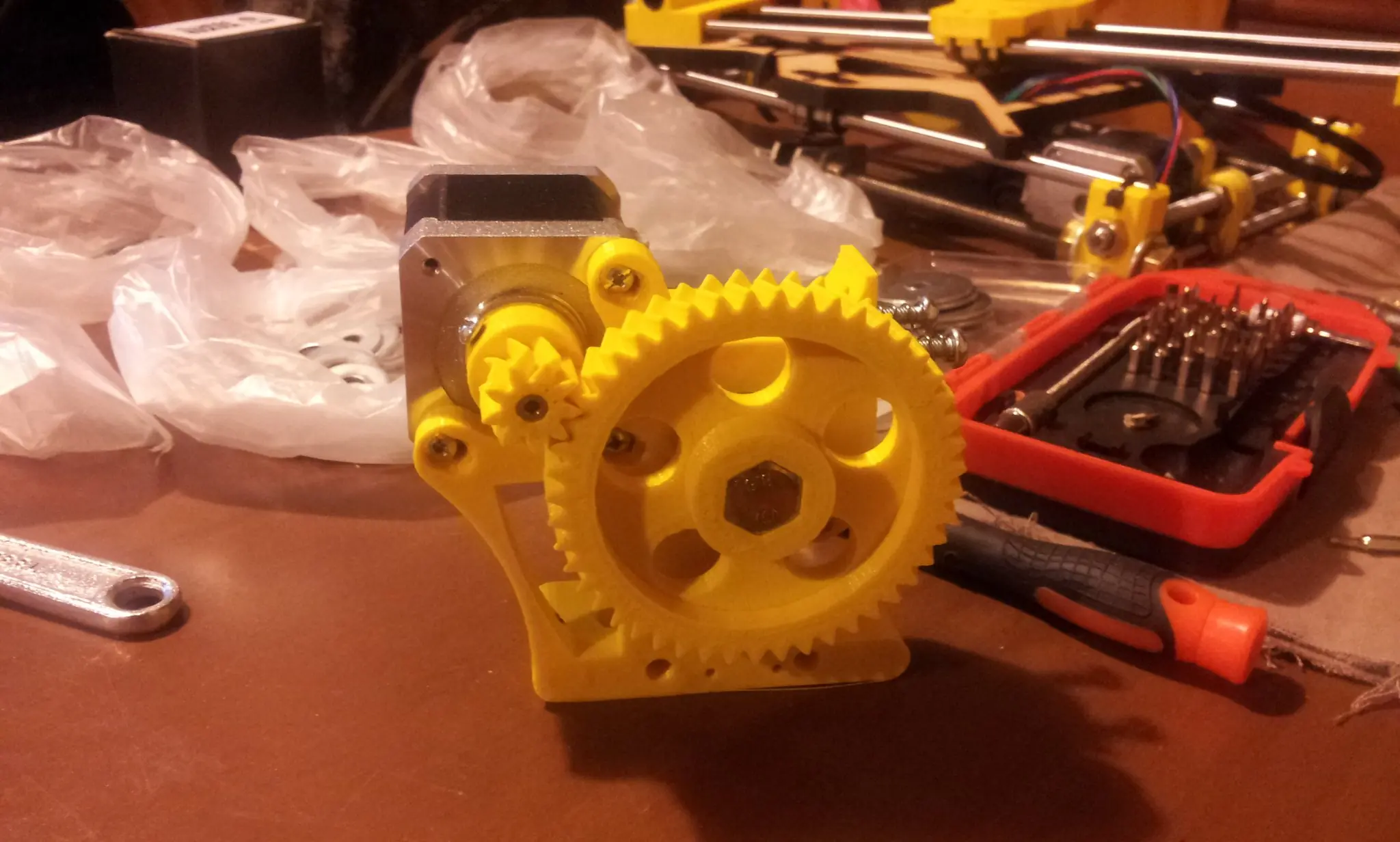

Este engranaje va montado sobre el carro del eje X con un motor NEMA 17. Es el encargado de mover un bulon dentado que empuja el filamento plastico hacia abajo, lo hace entrar al hotend a presion y por la punta del hotend sale el plastico fundido.
Uniendo los tres ejes
Montando la cama caliente y pasando el cablerio, lo mas prolijo posible
Acá con Lucianito repasando un pdf desde el celular antes de montar la electronica
Montando el arduino, la ramps y conectando cables y pololus.
Despues se el carga el firmware llamado Marlin. de eso no tengo fotos pero no hacen falta, serian aburridas Y aca la maquina terminada!!
Me faltaba algo, el filamento... Mande un mail a la empresa Printalot y cuando les pregunte si tenian filamento flexible (no tenian es importado) y les conté para que era me regalaron 1 Kg de ABS para que hiciera la protesis para Lucianito, hasta me lo trajeron a mi casa. Los recomiendo mucho son una gente muy buena y el filamento es el mejor.
Primera impresion. Cubito de calibracion PERFECTO!!!! 20mm x 20mm x 20mm

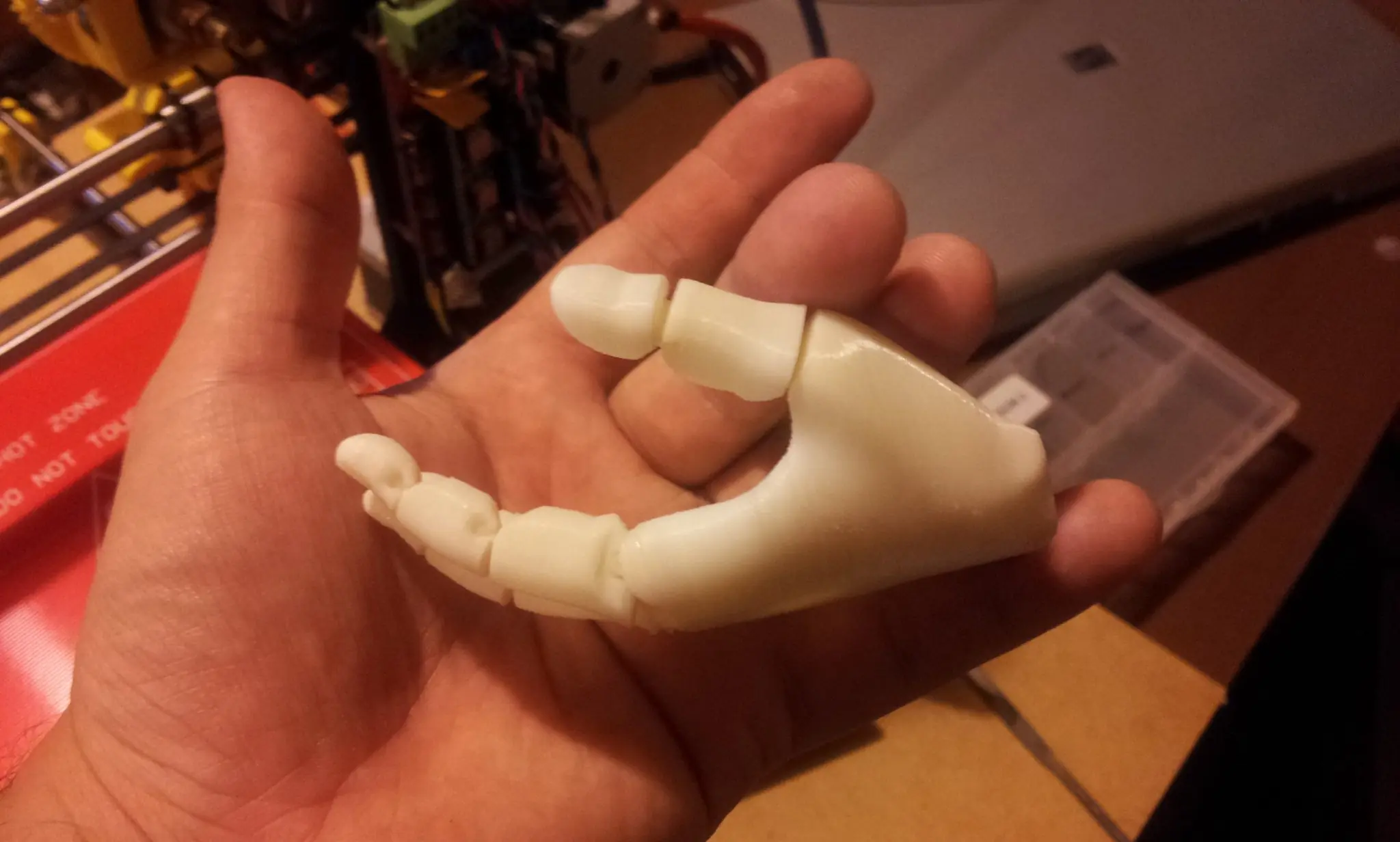

Bueno. a esta altura ya tenia en vista que protesis iba a imprimir. Imprimí la Flexy-Hand

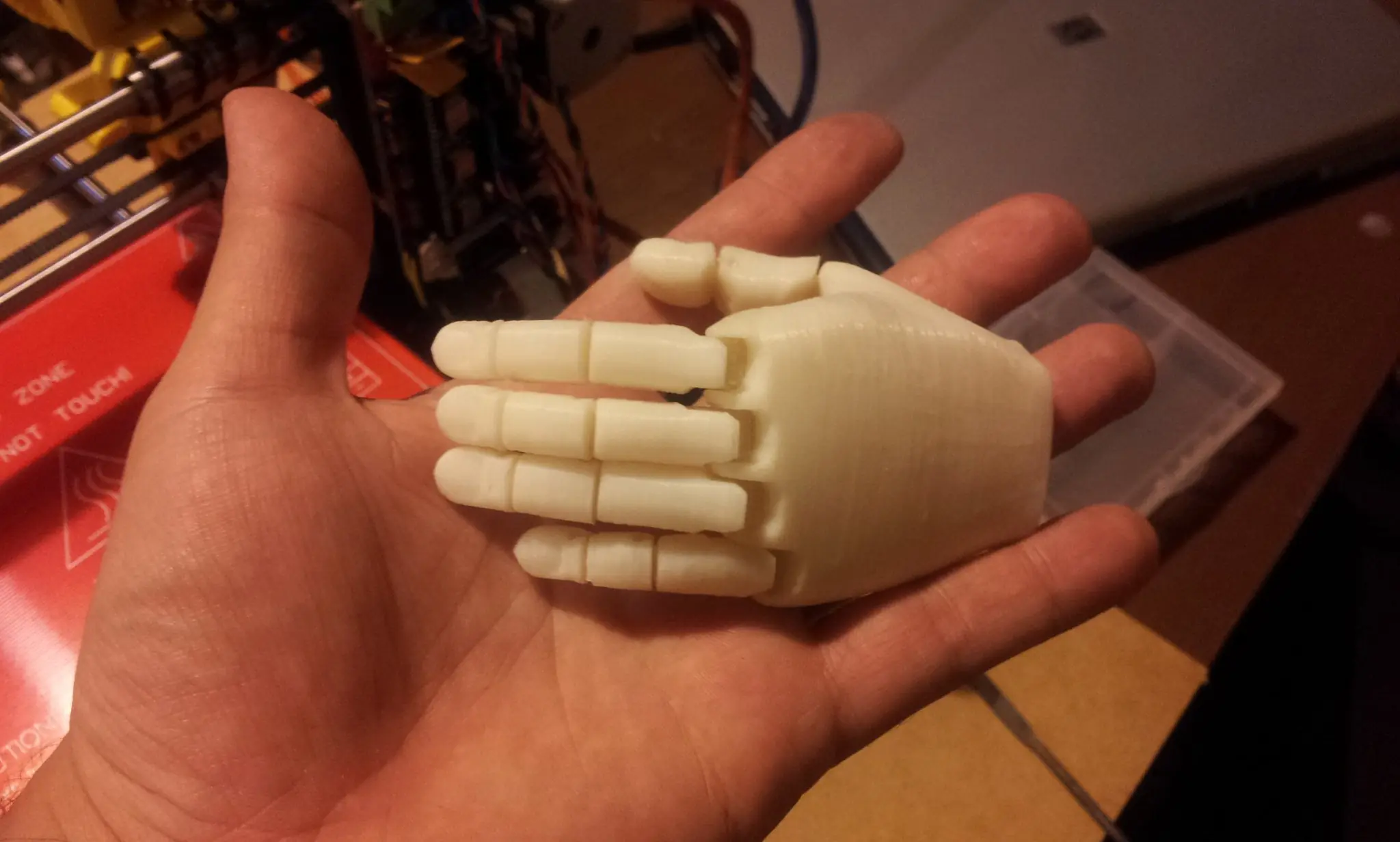

yo crei que con filamento normal iba a servir, pero no sirvió

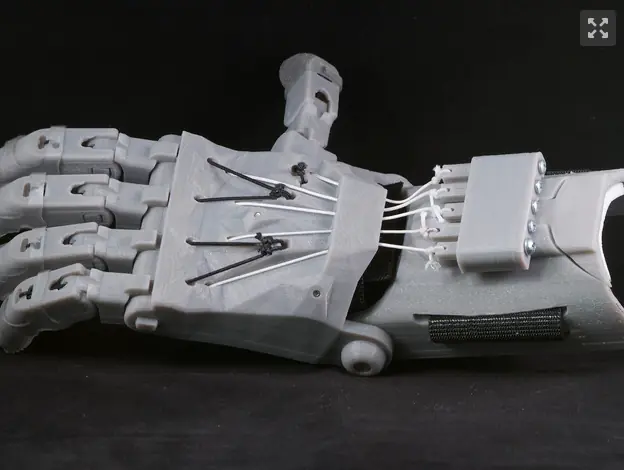

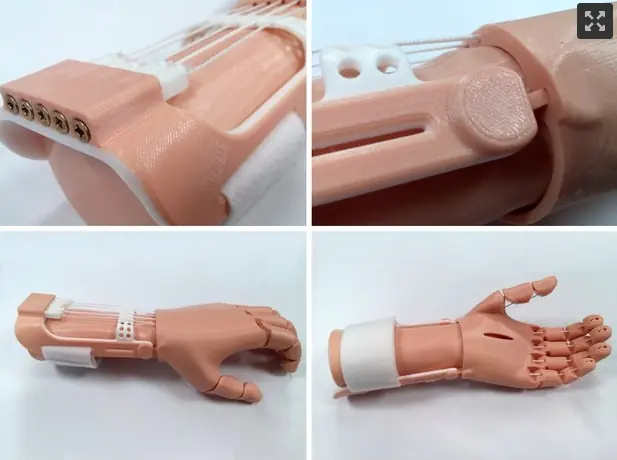

Entonces me decidi por la Raptor de la ong E-Nable . Diseñada para imprimir con material rigido.
Imprimiendo la raptor!! a escala 0.5

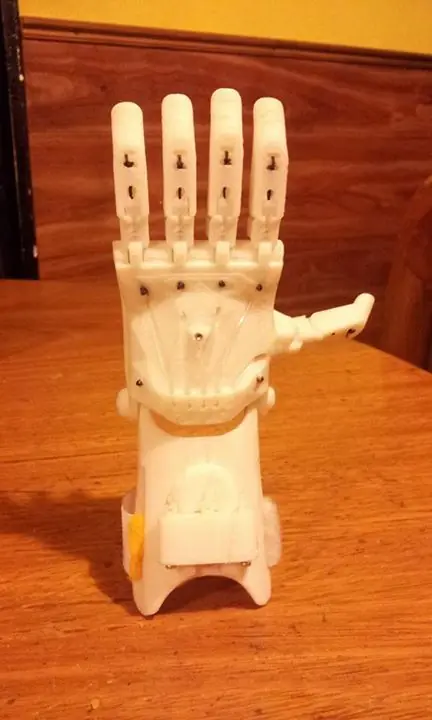

Despues de armada quedó asi:
Funciona muy simple. Lleva hilos por dentro de lso dedos que estan anclados a la parte del antebrazo. Cuando la palma se dobla los hilos tiran y los dedos se cierran.
Un exito
Un mes despues, mejor todavía:
Actualmente la está usando un rato todos los dias. Entre quince minutos y media hora. Todavía es chiquito y al rato se aburre y él mismo se la saca. Lo importante es que se vaya familiarizando para que la acepte mejor cuando sea mas grande.
Ahora les voy a contar lo que prometí en la primera parte: Las consultas al traumatologo, la necesidad de una protesis de "gateo" y la construcción de la impresora y la protesis.
A los pocos dias de que nació Luciano nos pusimos a googlear sobre lo que nos habían dicho en un primer momento que tenía (ver primer post) Y encontré un articulo ingles sobre una nena a la que le habían hecho una protesis con impresora 3D. De ahí llegué a la fundacion E-Nable . Me pareció interesante, pero lo veia muy lejano.
En diciembre visitamos al traumatologo que nos dio un diagnostico; mano carpiana. O sea, en vez de mano tiene un pequeño carpo, sería el principio de la muñeca con unos deditos pequeños. Por suerte él puede flexionar eso. Le mandósesiones de kinesiología y tambien a hacer una protesis "de gateo" a un ortopedista.

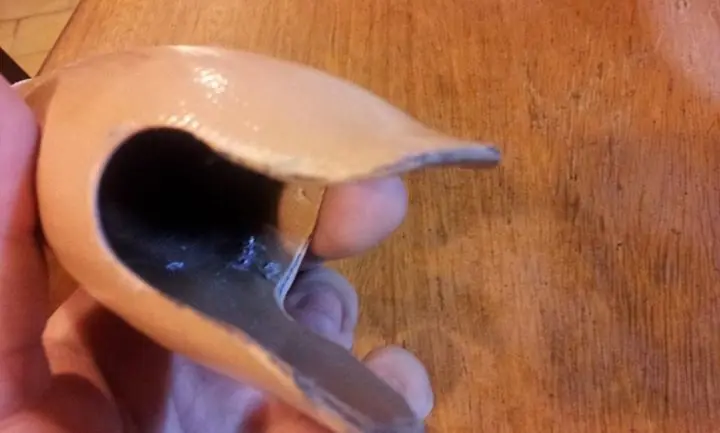

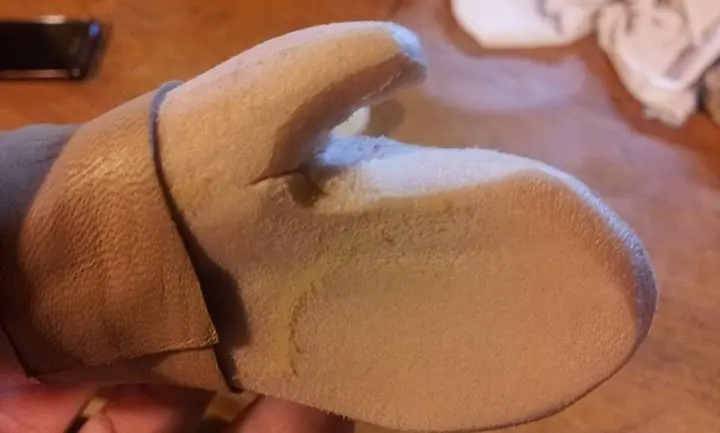

La protesis de la ortopedia MSM. Salió $6500. La pagó la obra social. No tienen nada que ver con al ortopedia, la obra social solo la pagó. La verdad que se porta re bien la obra social.
Juzguen ustedes mismos...
Despues de eso mandé un mail a una ong o algo asi que se llama Darwin Research que hacian protesis con impresoras 3D. Nunca me contestaron. Aparentemente ya no existe. Me enteré que no soy el único, sino unos cuantos cientos los que jamas recibimos respuesta.
Salieron varios proyectos parecidos que prometen protesis a por miles. Salen por las noticias hablando de "tecnologias con impacto social" prometen a lo grande, pero a lo grande en serio, hablan de millones de protesis, si, millones, pero despues hacen unas pocas protesis y nada mas. Es medio raro. La verdad me hinche las bolas de ver gente en la tele pero mandarles un mail y que no den ni bola.
Justo un amigo me dijo que una impresora 3D se podía armar, que no era dificil. Asi que dije, voy a armar la maquina y al voy a hacer yo y a la mierda con todos.
Fui y me gaste 10 lucas comprando el kit de piezas para armar la maquina. Trae todo menos las piezas impresas, los tornillos y varillas roscadas.
Voy a ahorrar datos porque sino este post se hace infinito. Pero por si a alguien le interesa, hay tutoriales por montones en youtube y hay escritos en pdf en google. Voy a tratar d eponer info al final del post.
Acá está todo en una caja:
Las fotos se ven medias chotitas porque las unicas que tenia son las que le mande a un amigo por messenger de facebook, las busque y se ven asi.

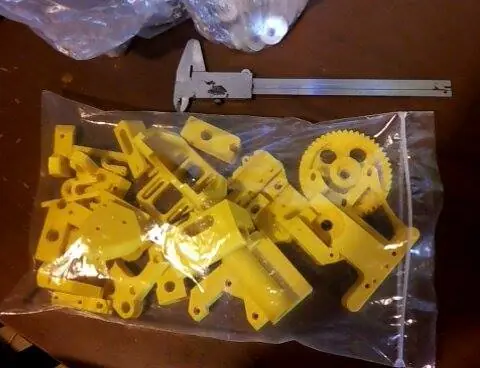

Las piezas plasticas impesas. Es muy loco, las impresoras reprap son "autoreplicantes" o sea, las piezas plasticas las hace otra impresora.
La hotbed o cama caliente. Es la base sobre la que se imprime. Puede alcanzar 120º. Todavia estaba envuelta
El hotend. Es lo que imprime. Aca hay info Hotend argento . Basicamente, entra un filamento de plastico por un lado y sale fundido del otro. Ese plastico es el que se deposita y va formando la pieza.

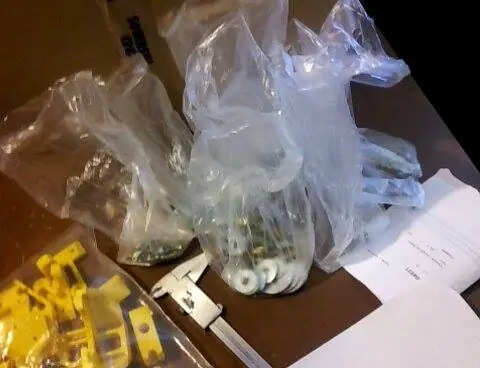

Tornillos
La electrónica. Placa arduino, Placa Ramps 1.4. Pololus (los que controlan lss motores paso a paso, son las cucarachitas) Pantalla LCD, tiene un lector de memoria SD para imprimir sin necesidad de una computadora. La verdad que lo podría haber ovbiado, porque no lo uso. y sale una luca y algo.

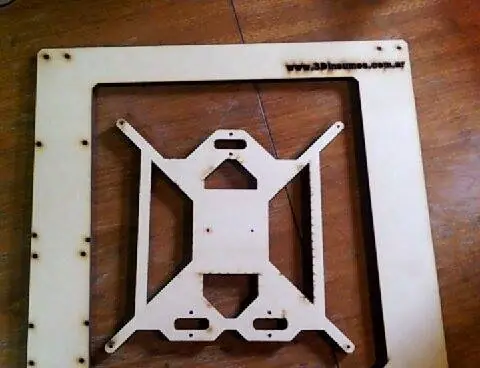

El marco. Puede ser de madera MDF, de acrilico, de aluminio, de hierro. La X de adentro es donde se atornilla la cama caliente.
Y empieza el armado!

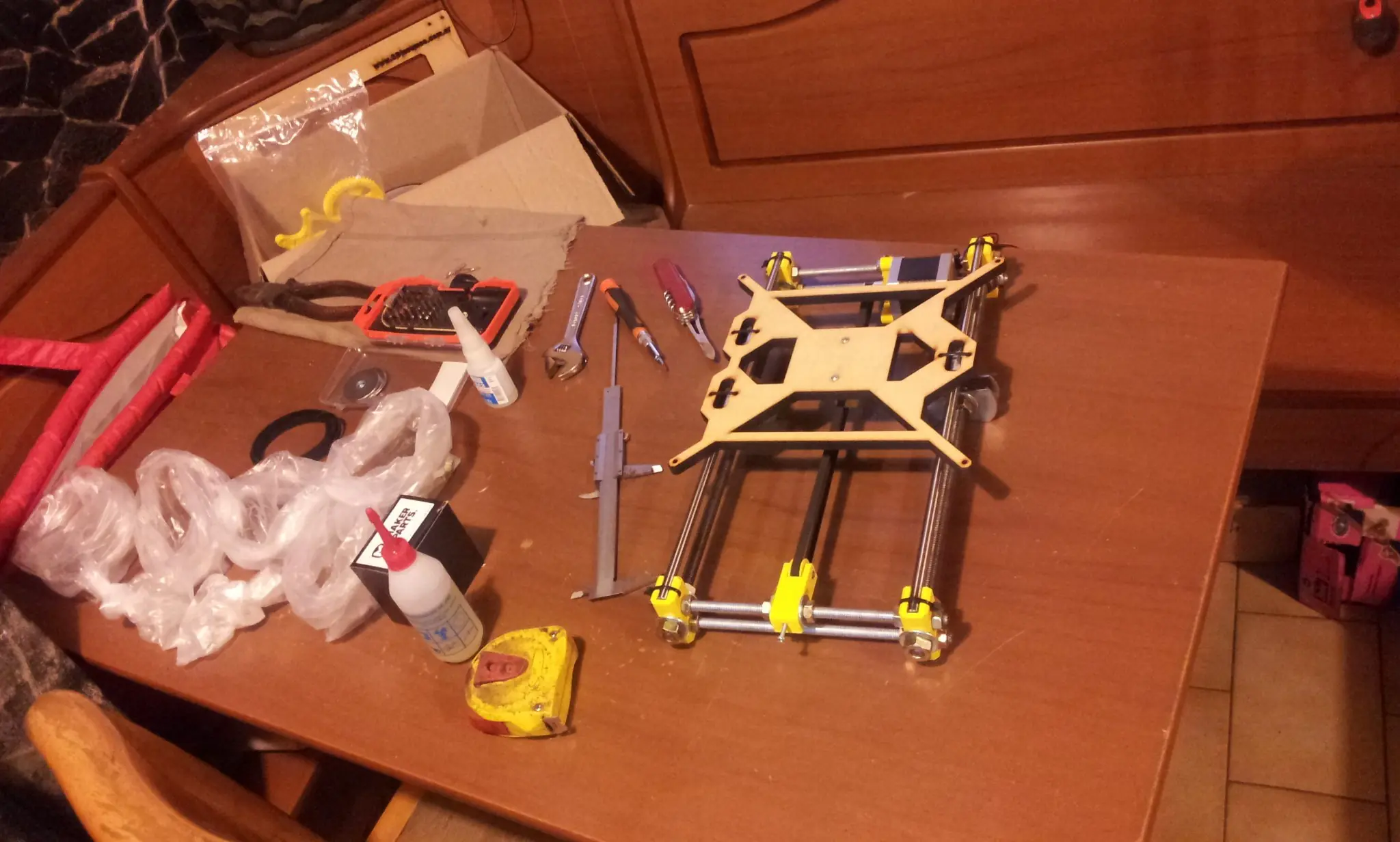

El eje Y
El eje Z y el X
Este engranaje va montado sobre el carro del eje X con un motor NEMA 17. Es el encargado de mover un bulon dentado que empuja el filamento plastico hacia abajo, lo hace entrar al hotend a presion y por la punta del hotend sale el plastico fundido.

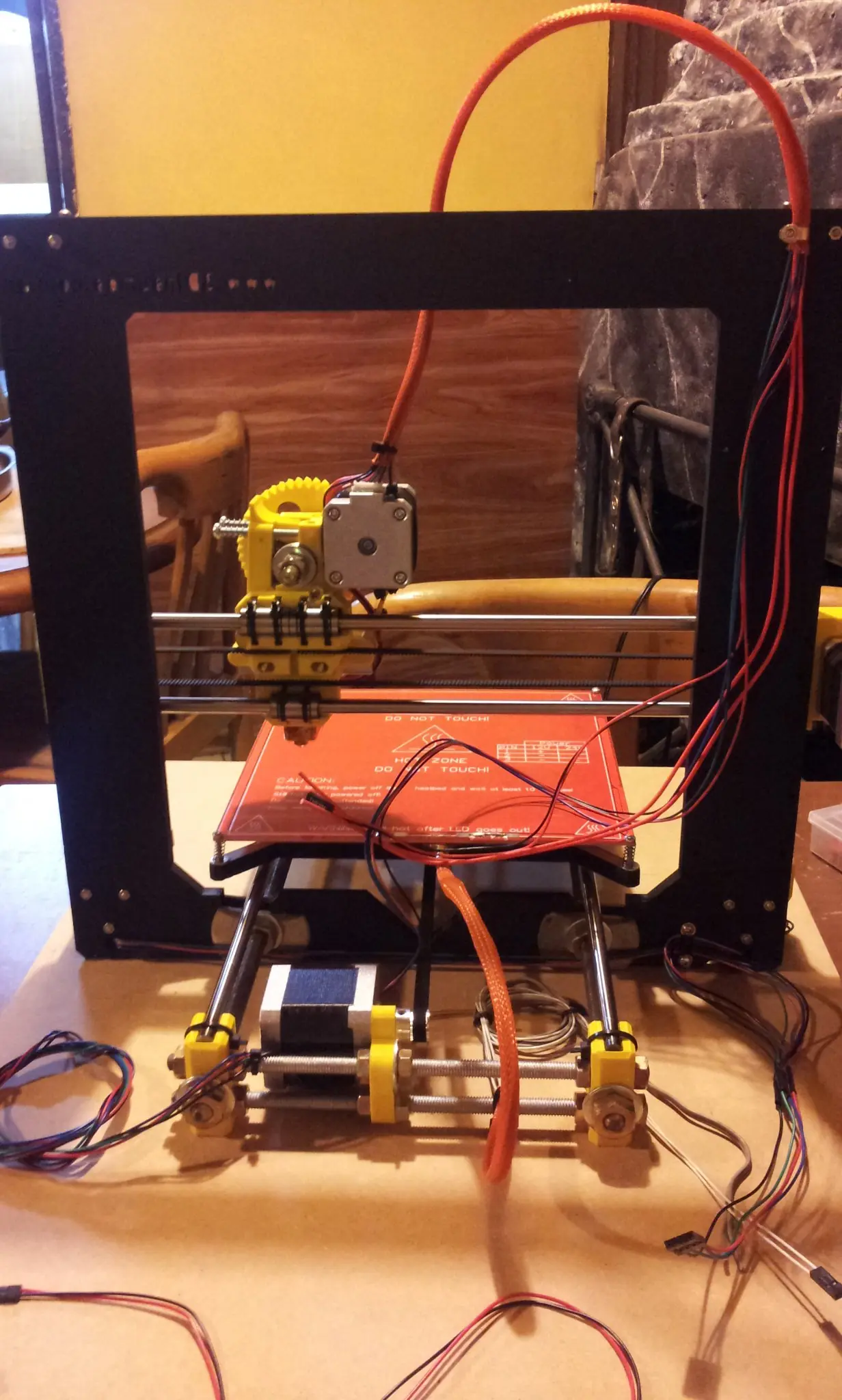

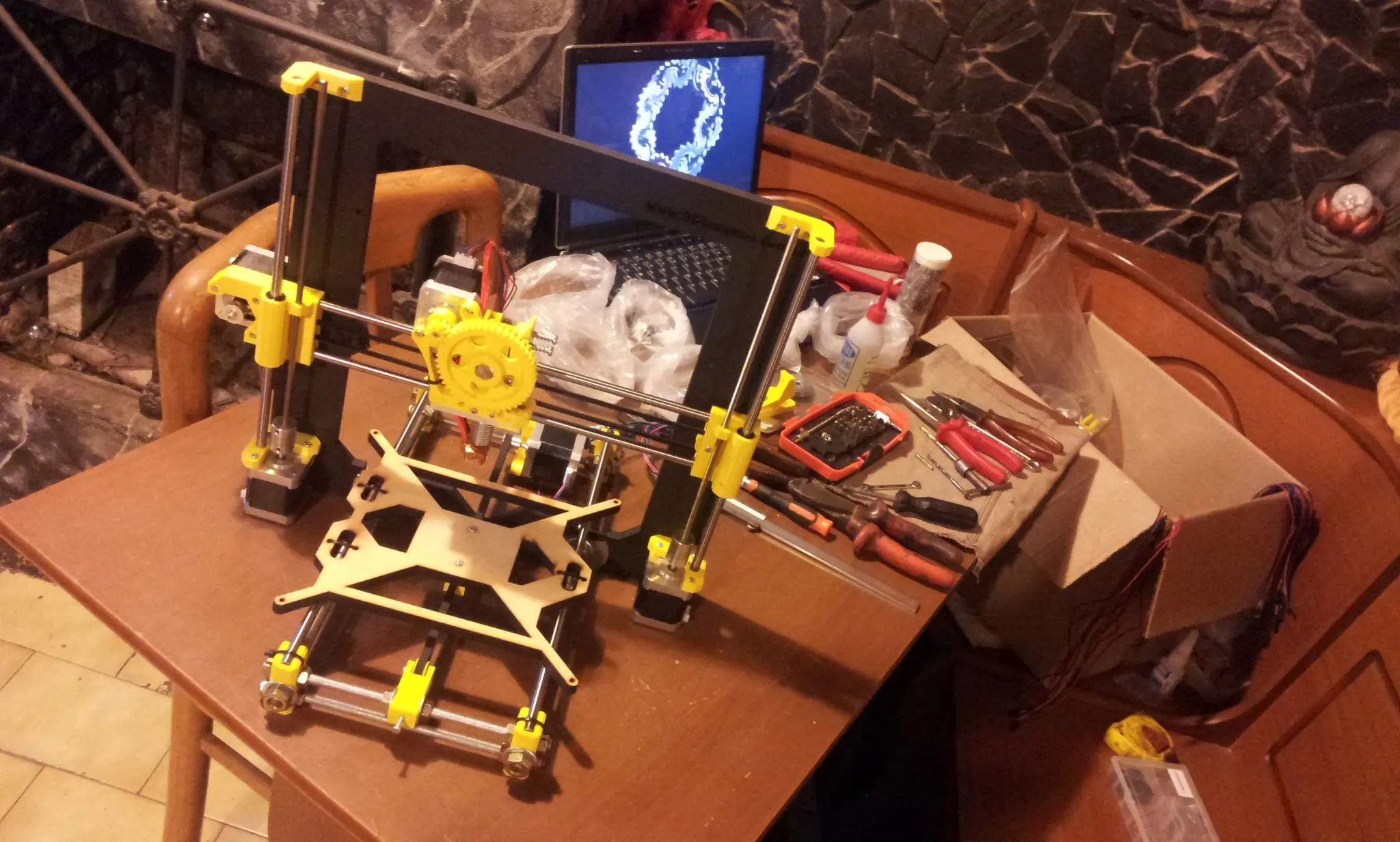

Uniendo los tres ejes
Montando la cama caliente y pasando el cablerio, lo mas prolijo posible
Acá con Lucianito repasando un pdf desde el celular antes de montar la electronica

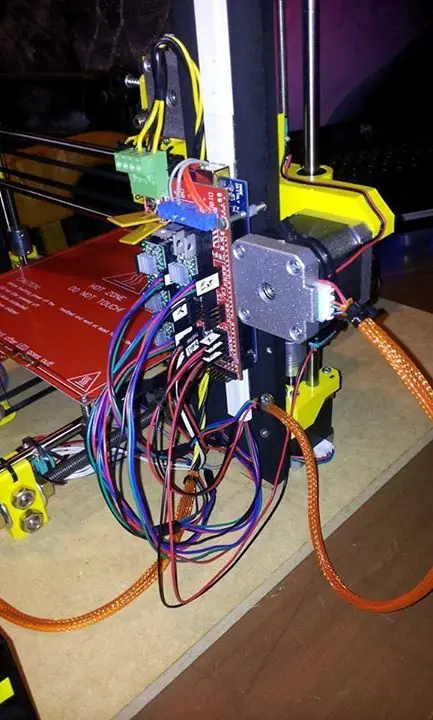

Montando el arduino, la ramps y conectando cables y pololus.
Despues se el carga el firmware llamado Marlin. de eso no tengo fotos pero no hacen falta, serian aburridas

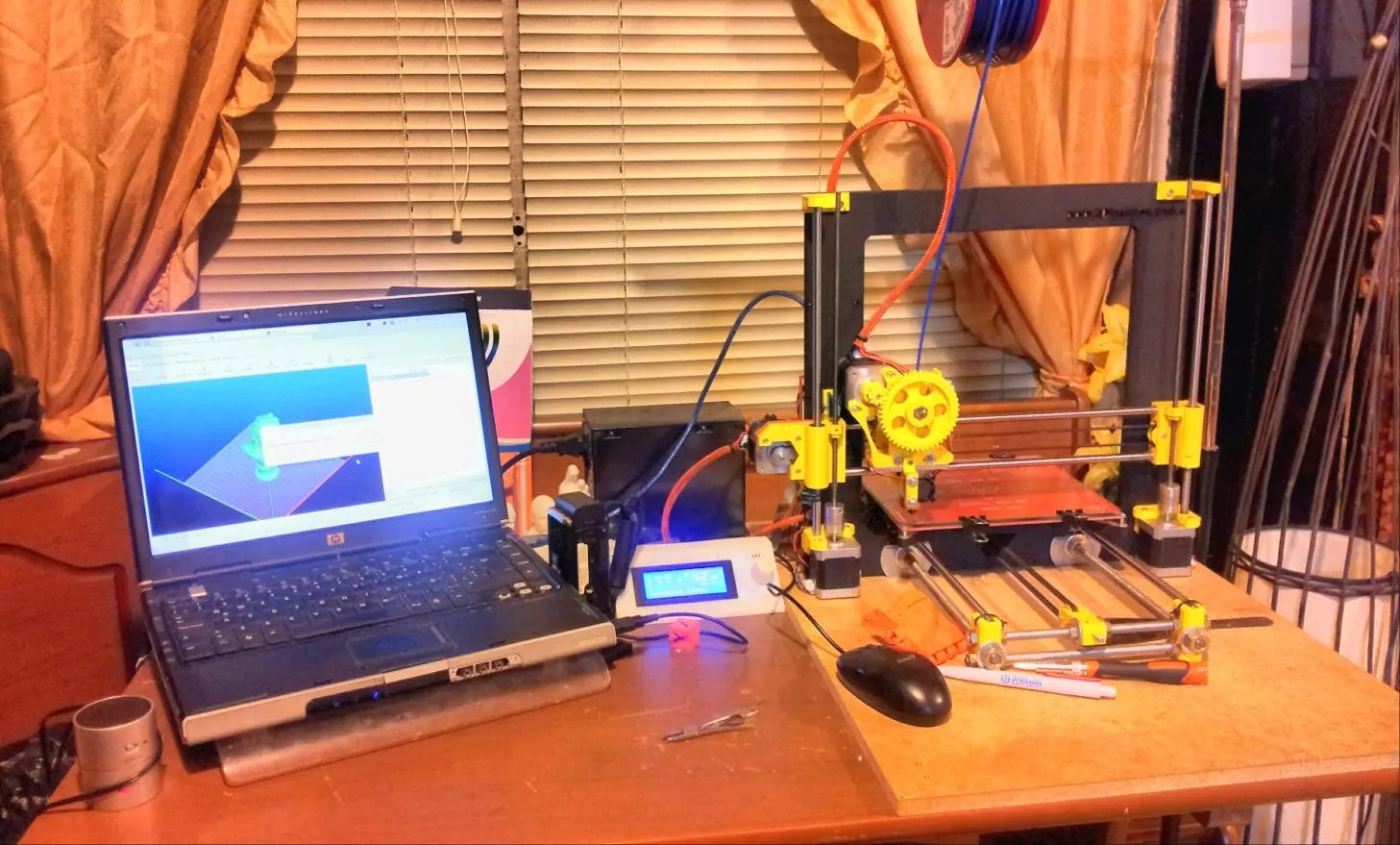

Y aca la maquina terminada!!
Me faltaba algo, el filamento... Mande un mail a la empresa Printalot y cuando les pregunte si tenian filamento flexible (no tenian es importado) y les conté para que era me regalaron 1 Kg de ABS para que hiciera la protesis para Lucianito, hasta me lo trajeron a mi casa. Los recomiendo mucho son una gente muy buena y el filamento es el mejor.

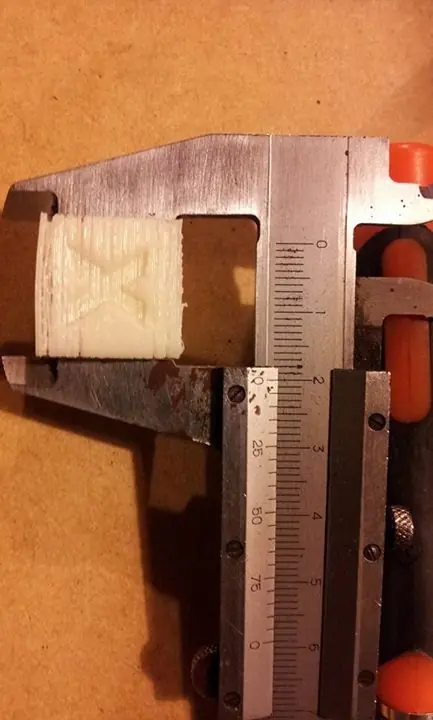

Primera impresion. Cubito de calibracion PERFECTO!!!! 20mm x 20mm x 20mm
Bueno. a esta altura ya tenia en vista que protesis iba a imprimir. Imprimí la Flexy-Hand
yo crei que con filamento normal iba a servir, pero no sirvió
Entonces me decidi por la Raptor de la ong E-Nable . Diseñada para imprimir con material rigido.

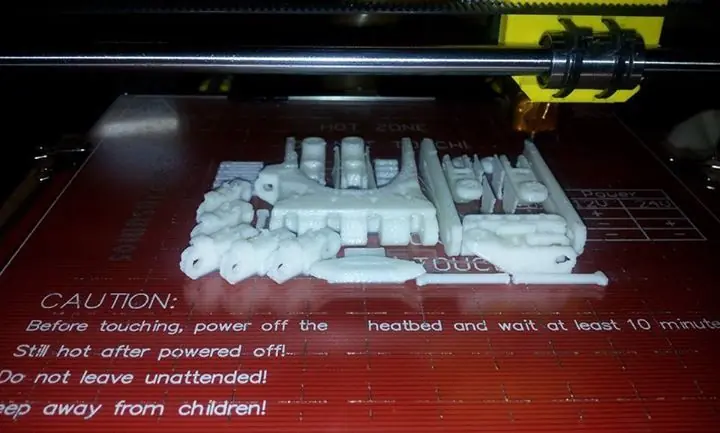

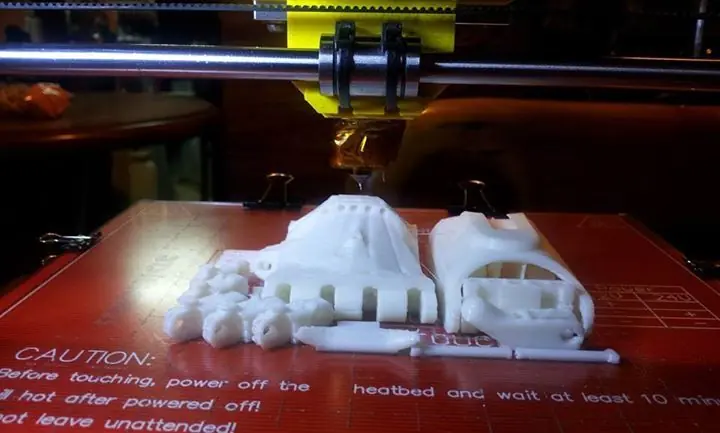

Imprimiendo la raptor!! a escala 0.5

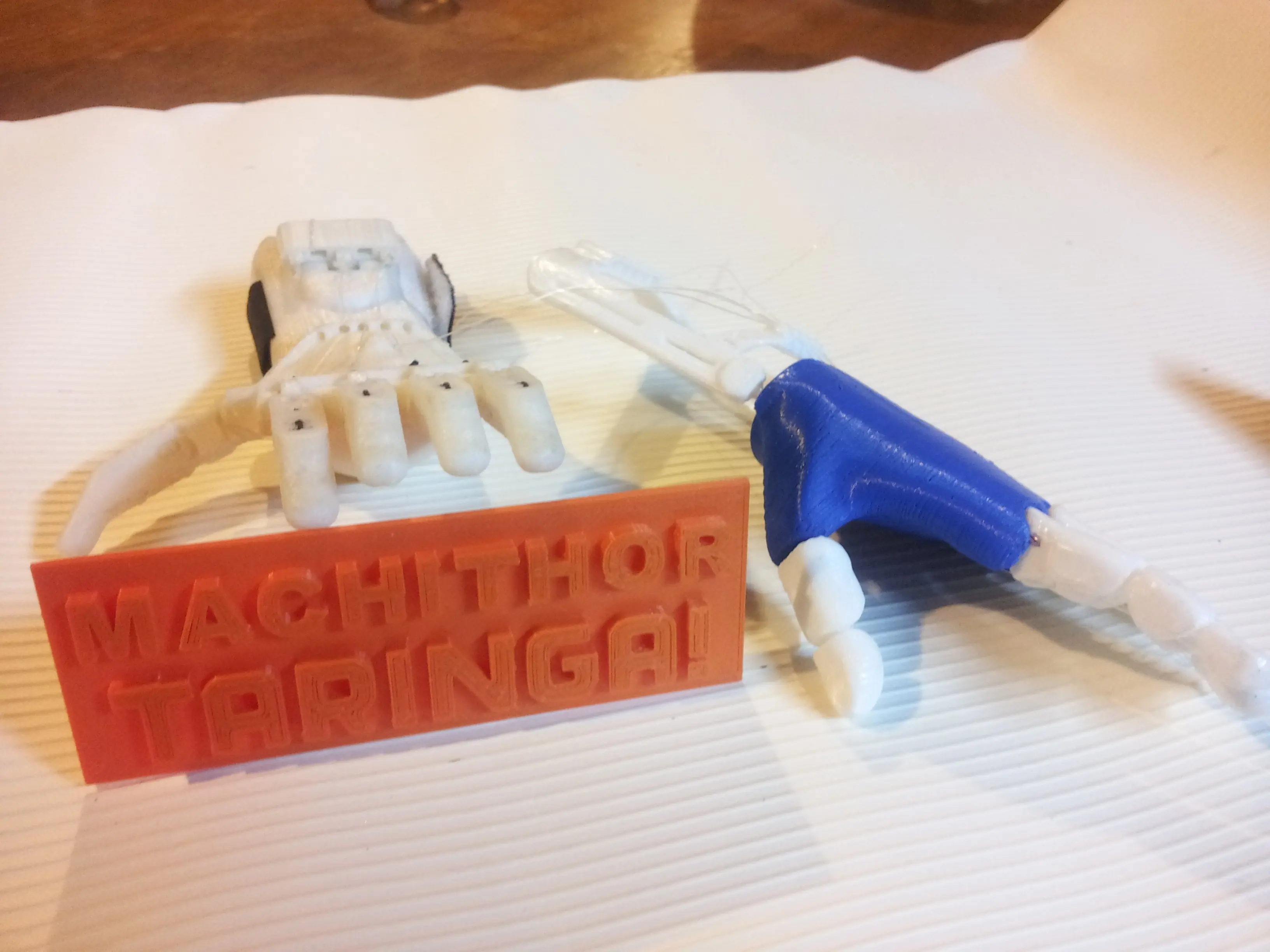

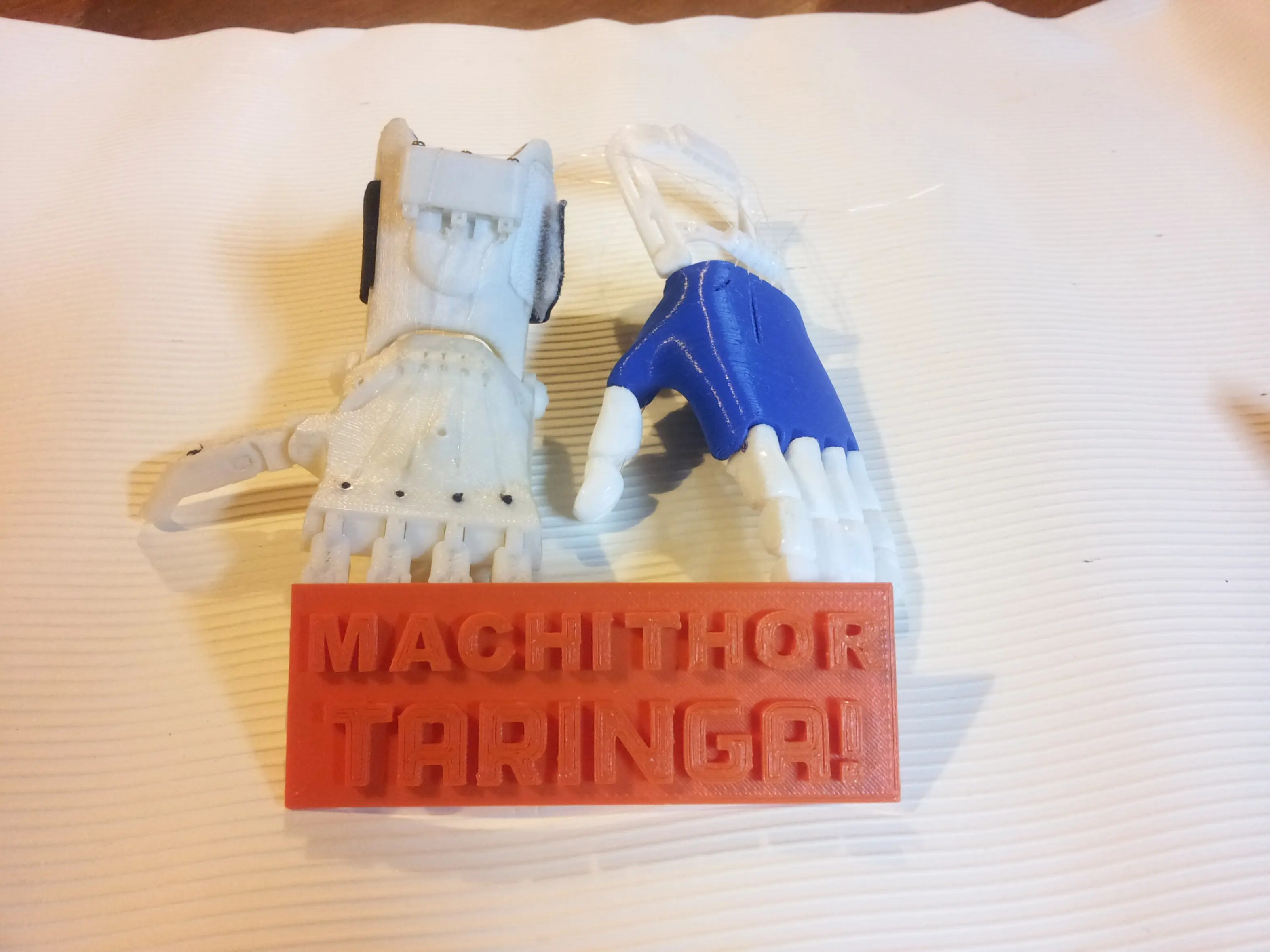

Despues de armada quedó asi:
Funciona muy simple. Lleva hilos por dentro de lso dedos que estan anclados a la parte del antebrazo. Cuando la palma se dobla los hilos tiran y los dedos se cierran.
Y bueno. ahora viene lo mas importante... La primera prueba.
Un exito
Un mes despues, mejor todavía:
Actualmente la está usando un rato todos los dias. Entre quince minutos y media hora. Todavía es chiquito y al rato se aburre y él mismo se la saca. Lo importante es que se vaya familiarizando para que la acepte mejor cuando sea mas grande.
