El siguiente Joystick sirve tanto para PS2, PS3 y PC
Para poder realizarlo usé 8 botones marca sanwa de 30 mm y una palanca tambien marca sanwa, además agregue 3 botones de 24 mm de calidad china ya que solo se usan como botones: start, select y home(botón PS o playstation para los entendidos de PS3), este último muy útil.
A diferencia de lo que hacen muchos yo NO desarmé un joystick, lo que hice fué comprar una PCB pedida a china que ya viene con todo listo para montarla al gabinete o caja de zapatos.
En lo personal usé esta:
http://es.aliexpress.com/item/NEW-100-Zero-Delay-Arcade-USB-Encoder-PS2-PS3-PC-to-Joystick-for-MAME-Arcade-Fight/837137125.html

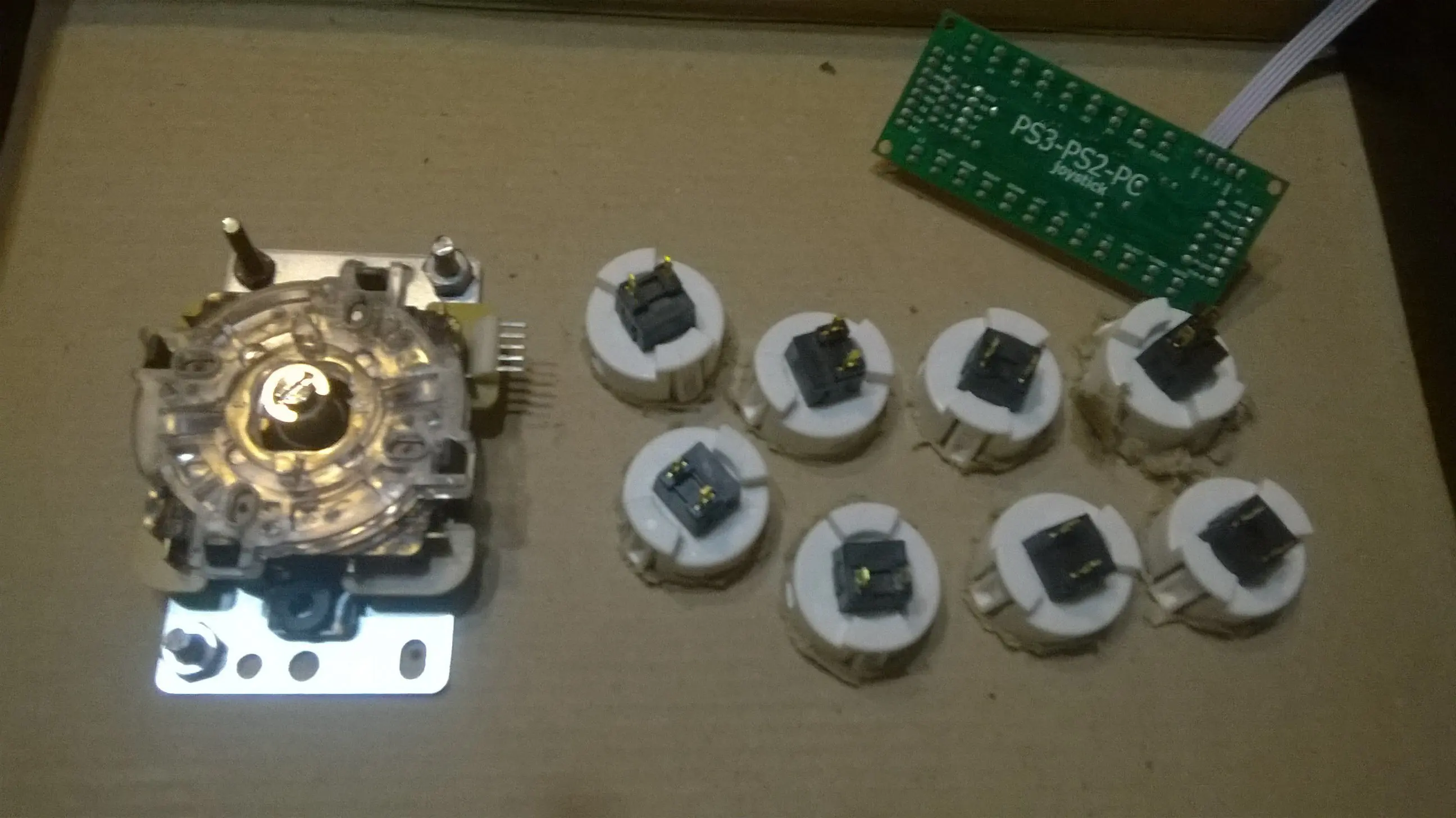

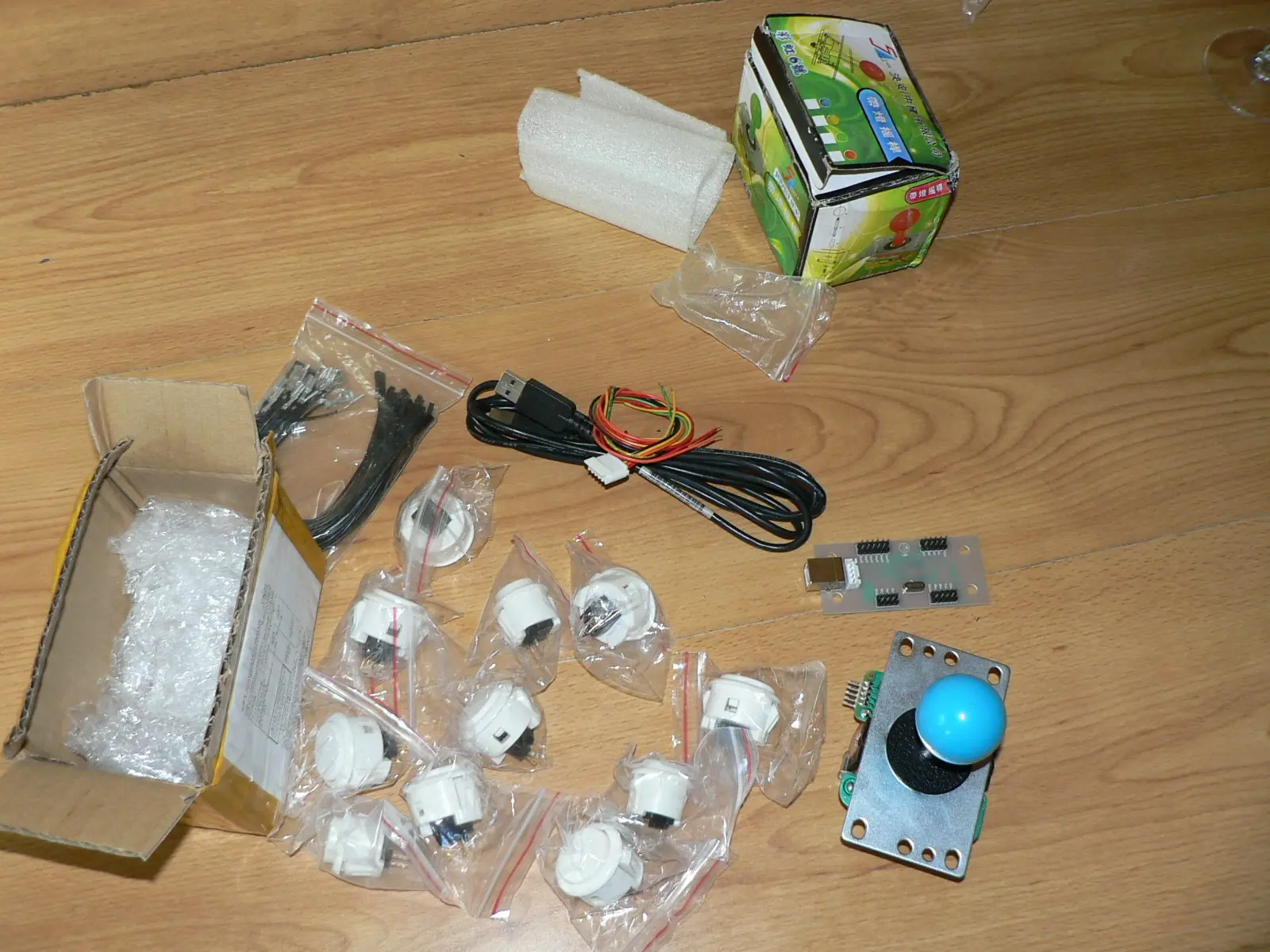

Acá se puede ver todo lo demás que compré, la placa(PCB) que se vé en la imagen la cambié por la que mostré antes que es bastante mejor
Para poder armar:
1° usé una caja de zapatos e imprimí un layout de la disposición de los botones, en google imagenes hay para hacer dulce, el que usé es algo así:
Pegué el layout con cinta de papel a la caja e hice los agujeros que corresponden:

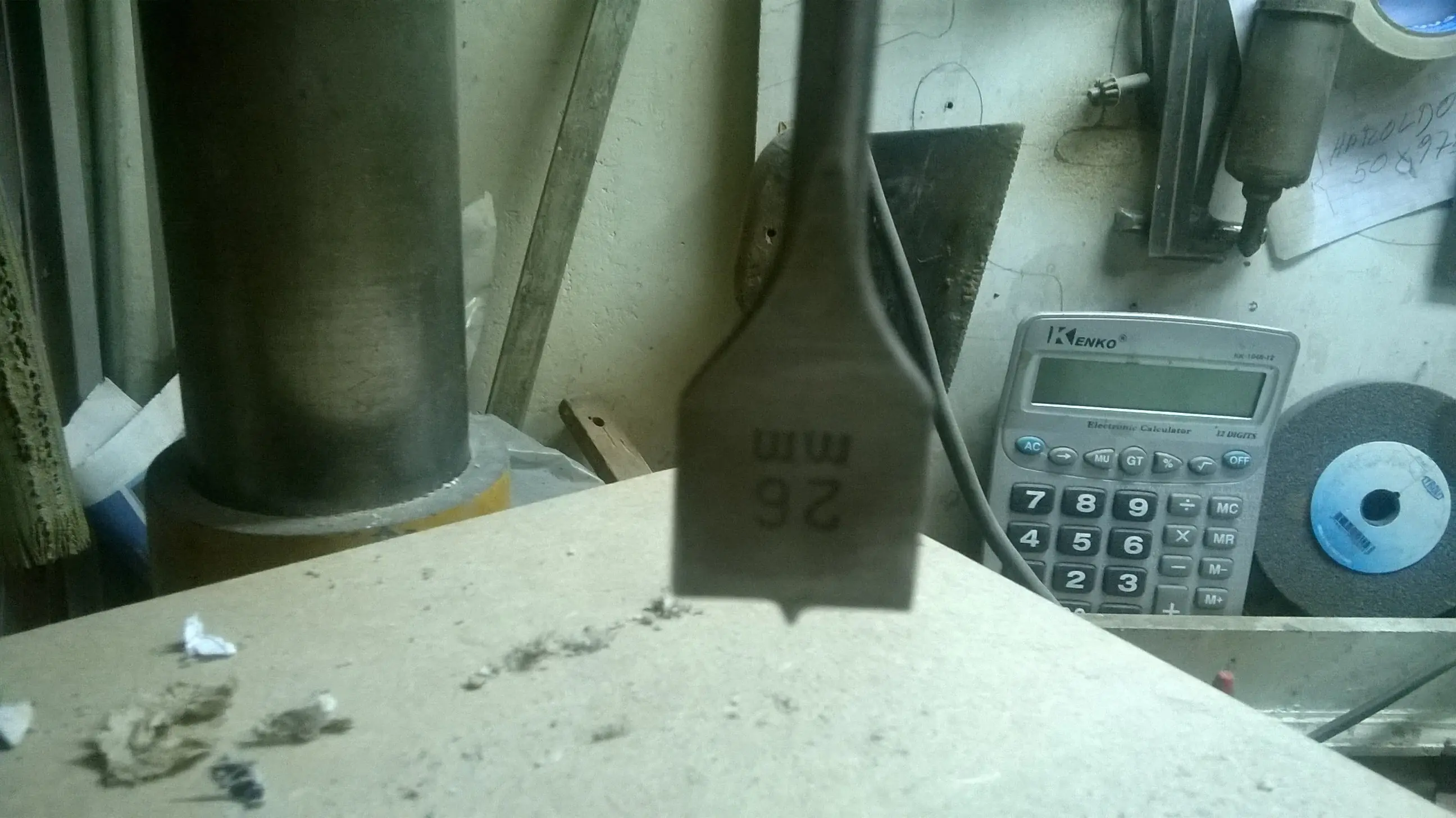

tuve que usar una mecha de 26 que era la única que tenía cercana a los 30 mm que necesita el botón. Me olvidé de sacarle fotos a esa parte del proceso, pero recomiendo bajar despacio la mecha ya van a ver porque

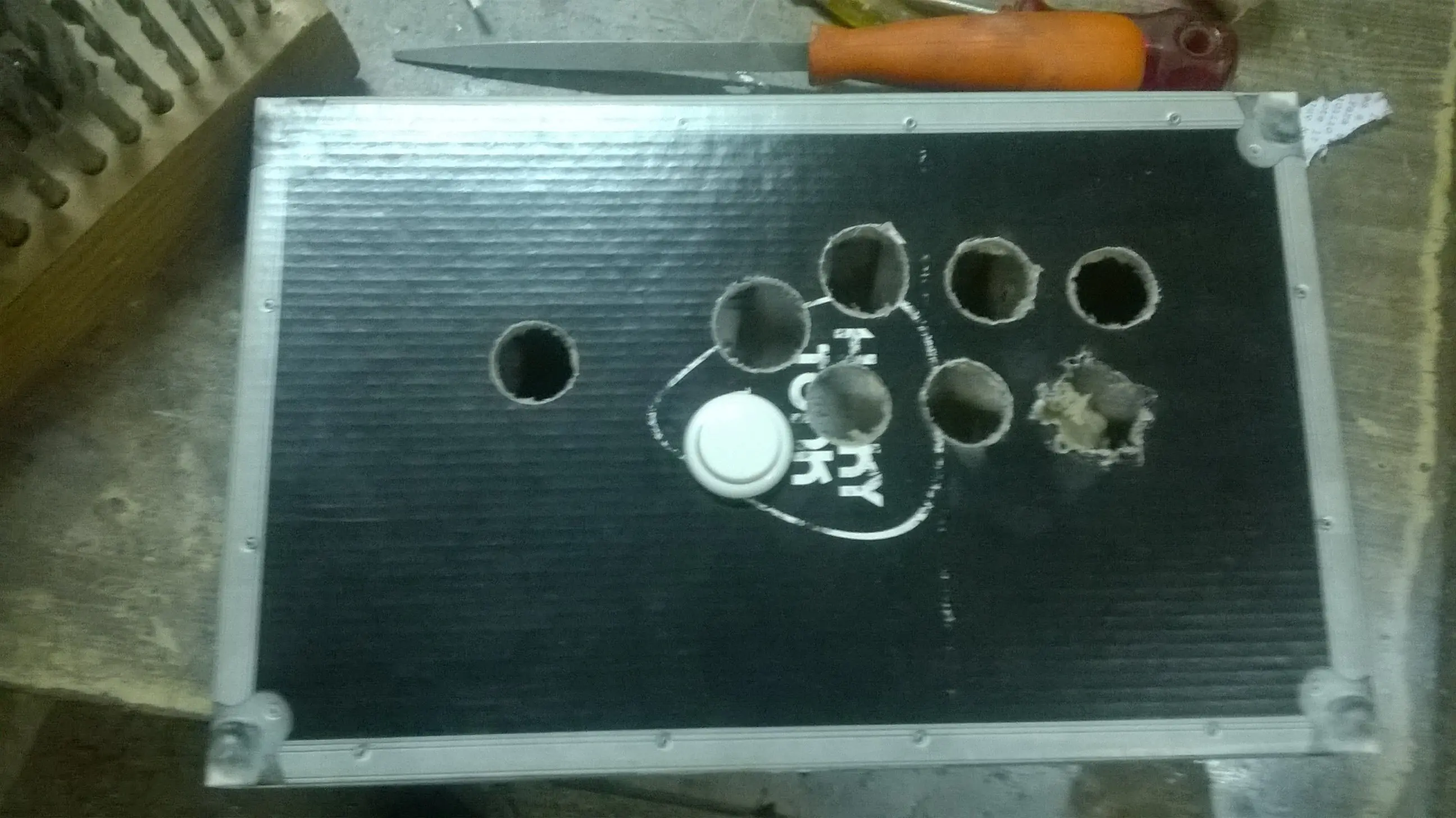

Acá estan ya los agujeros hechos, ya retiré el layout que había usado, obviamente esto es descartable, porque se nos va a romper al toque la mecha haga contacto con la hoja

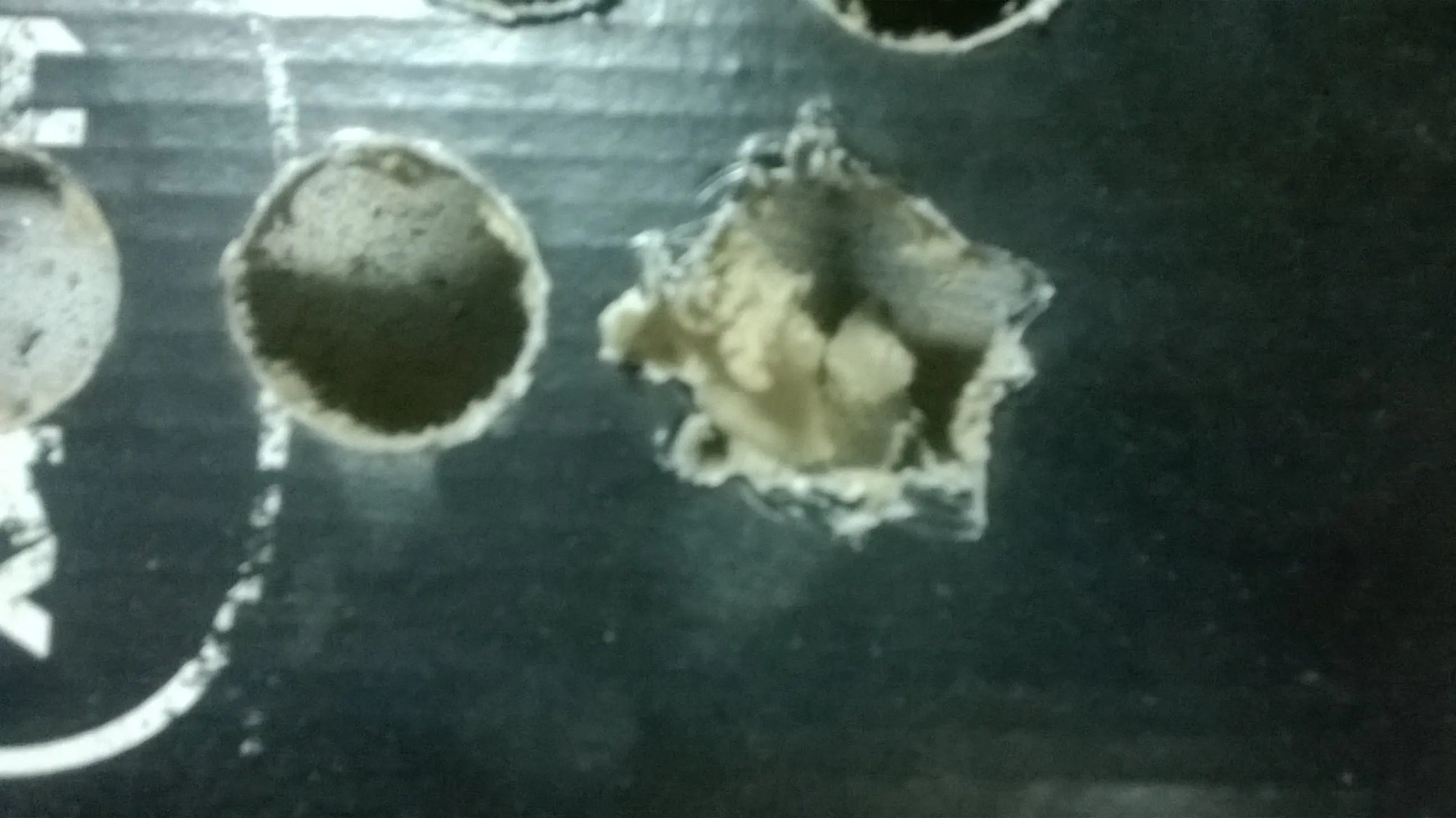

Acá se puede ver como quedó el agujero mas roto que la argolla de Marina Calabró (bajen despacio la mecha!):

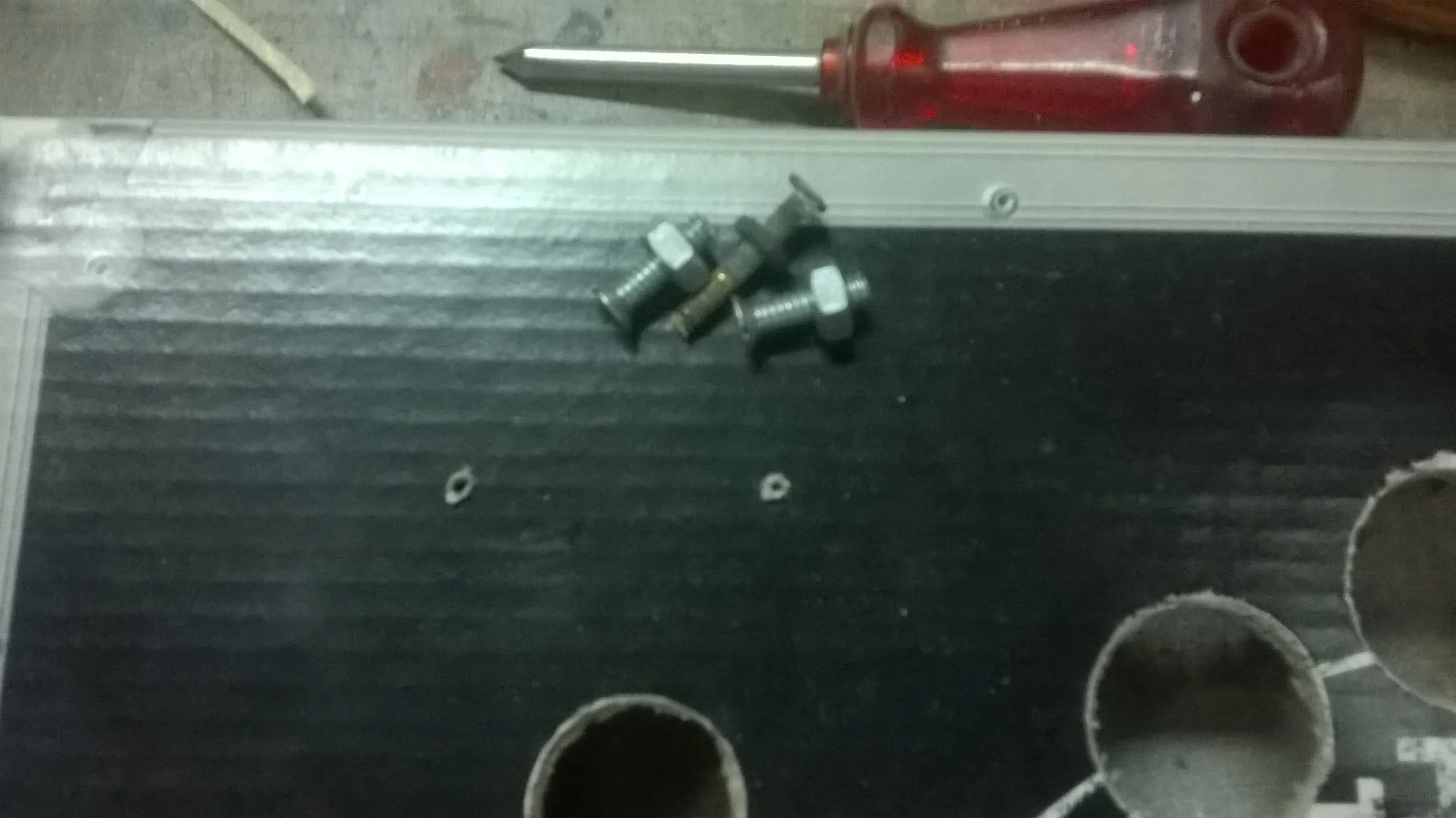

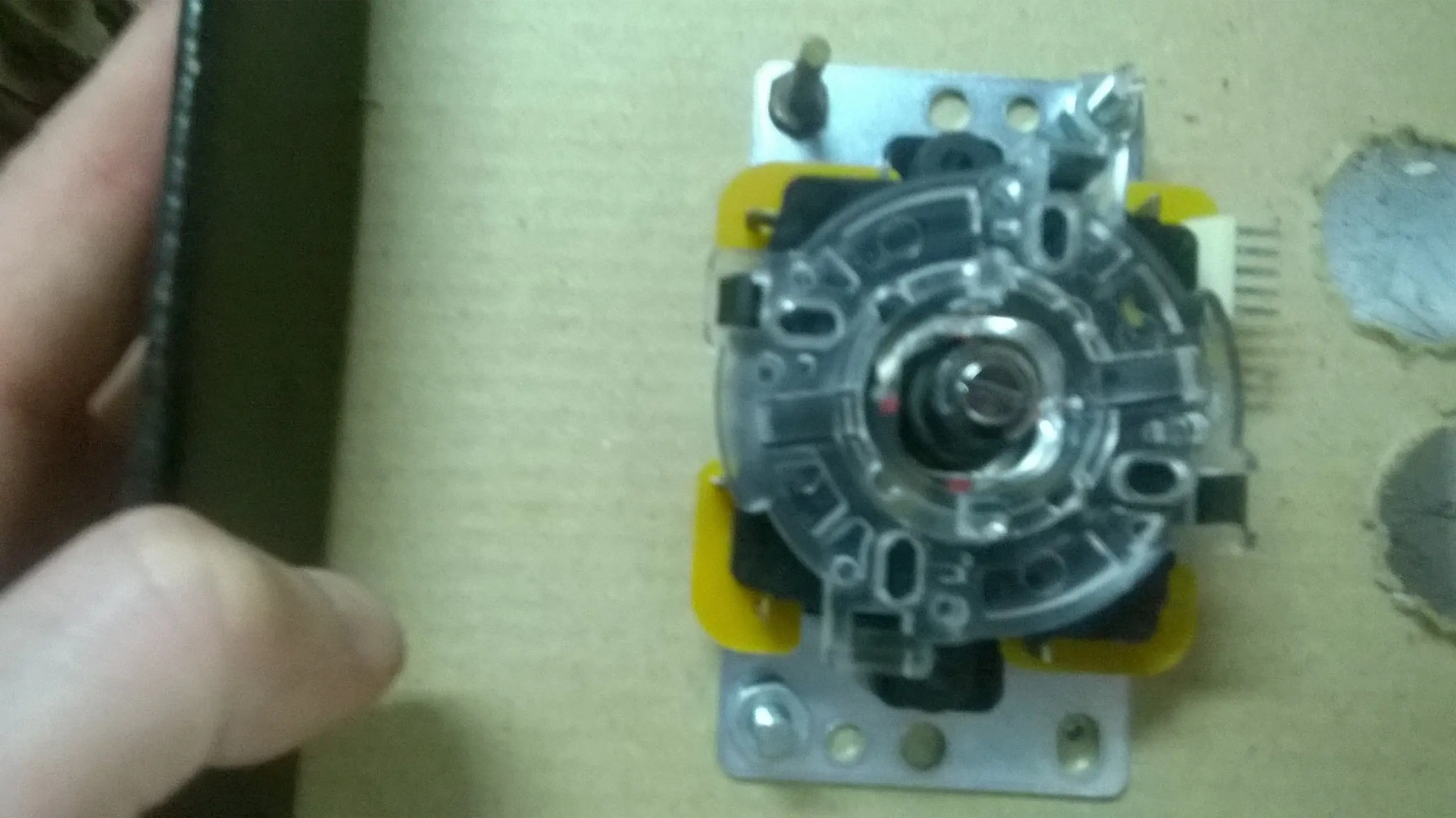

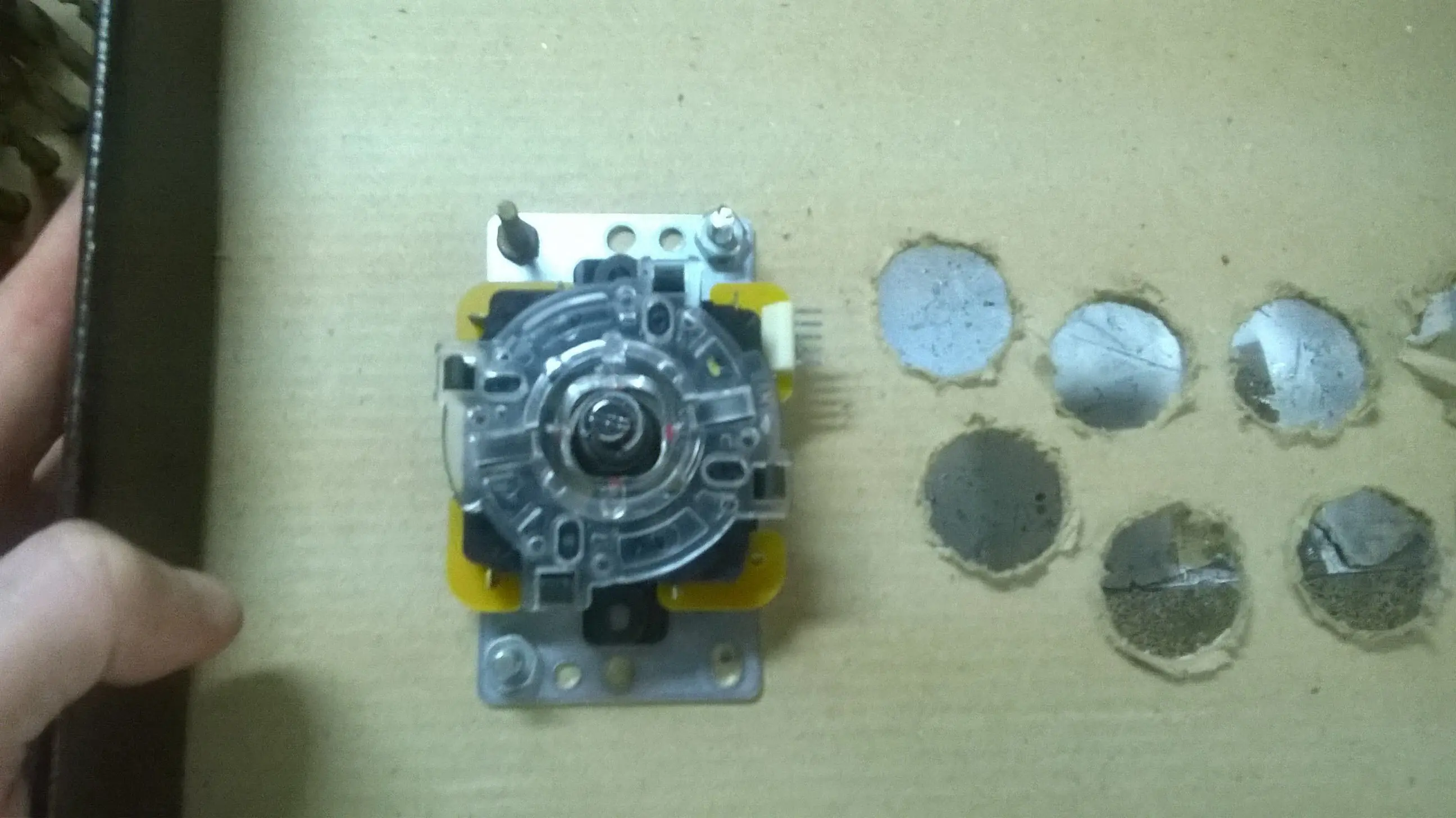

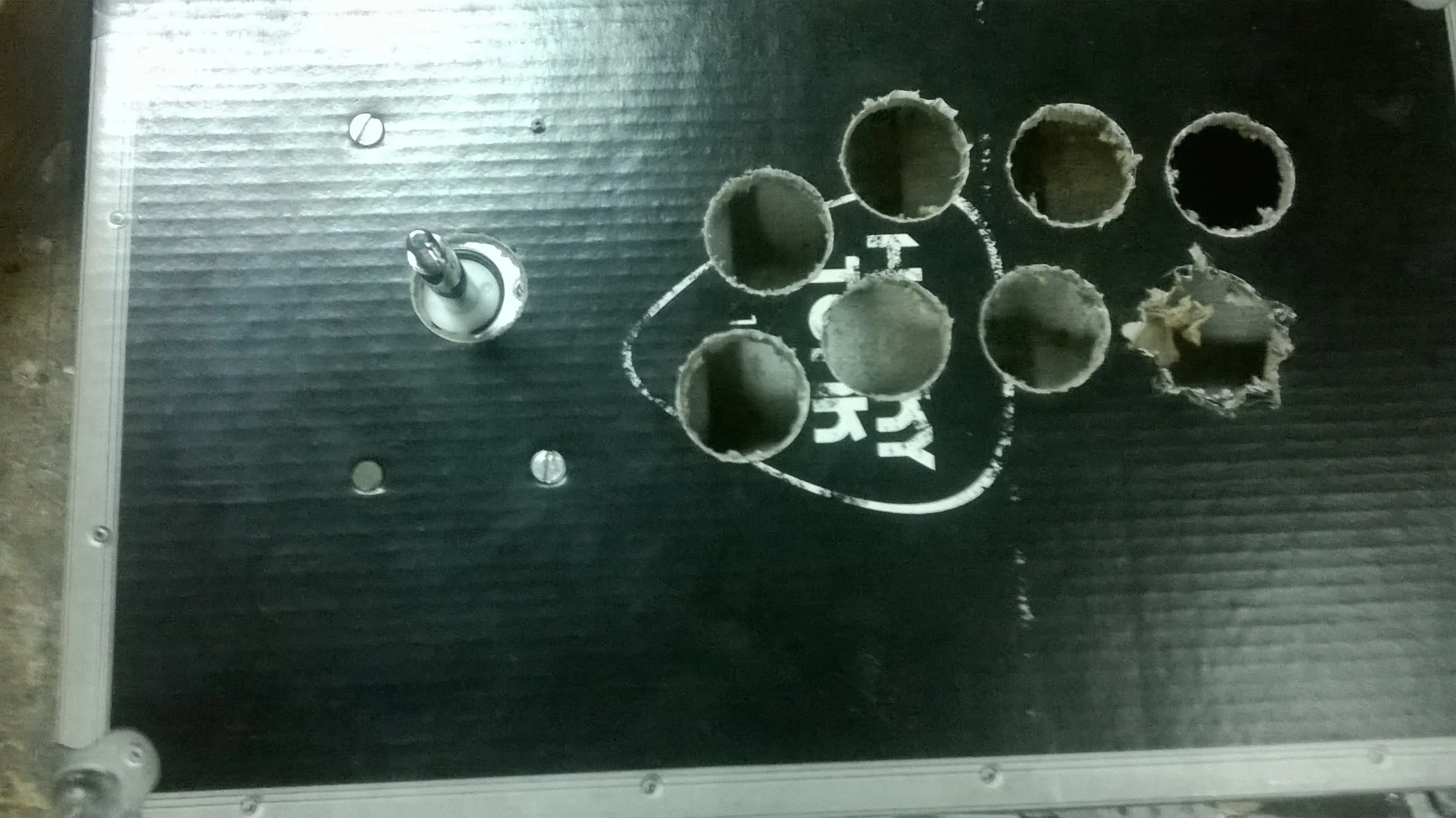

Ahora montamos el Joystick o planca, yo usé unos bulones viejísmos que tenía
Colocamos los botones que faltan para terminar con todo el montaje:

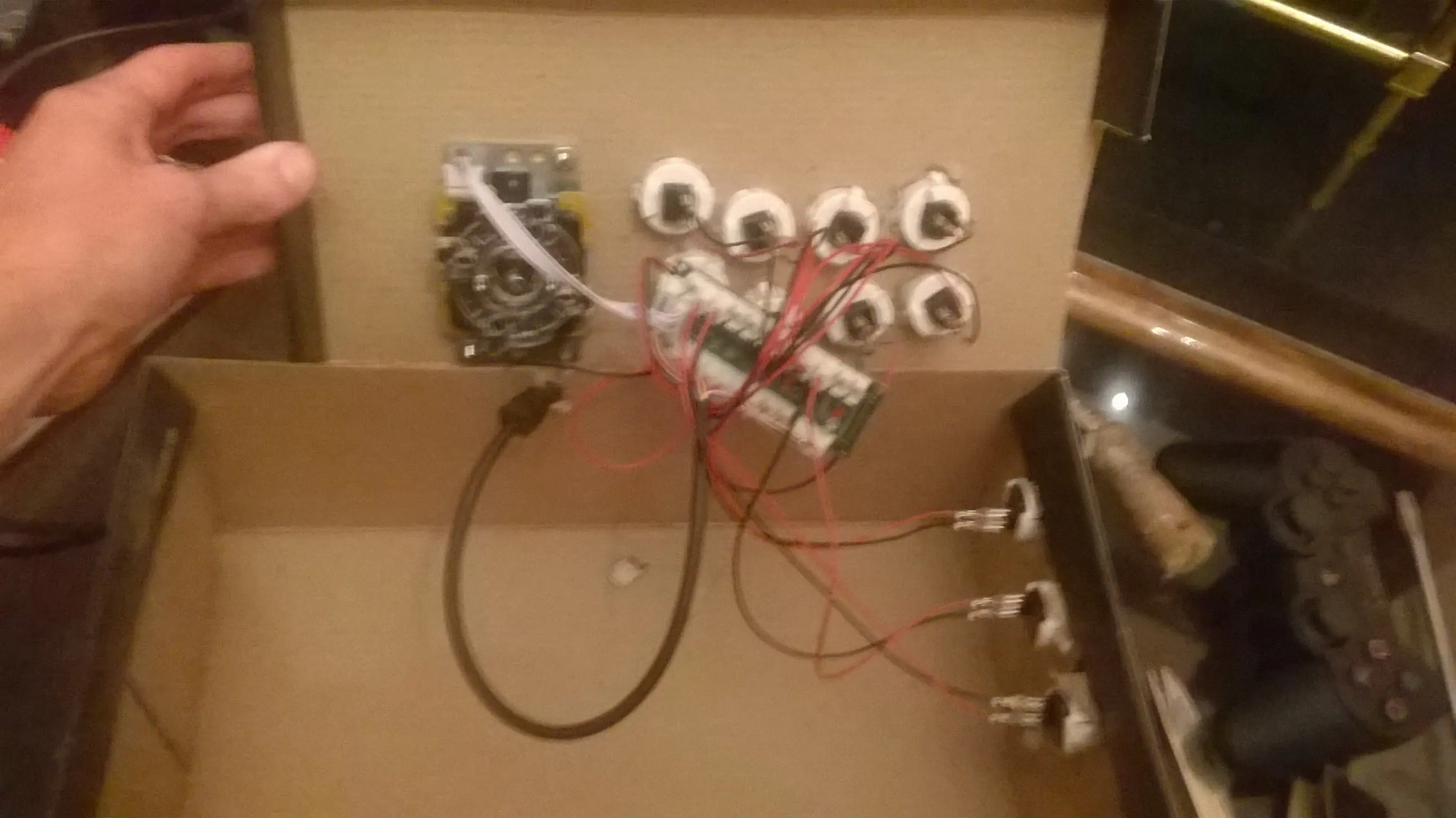

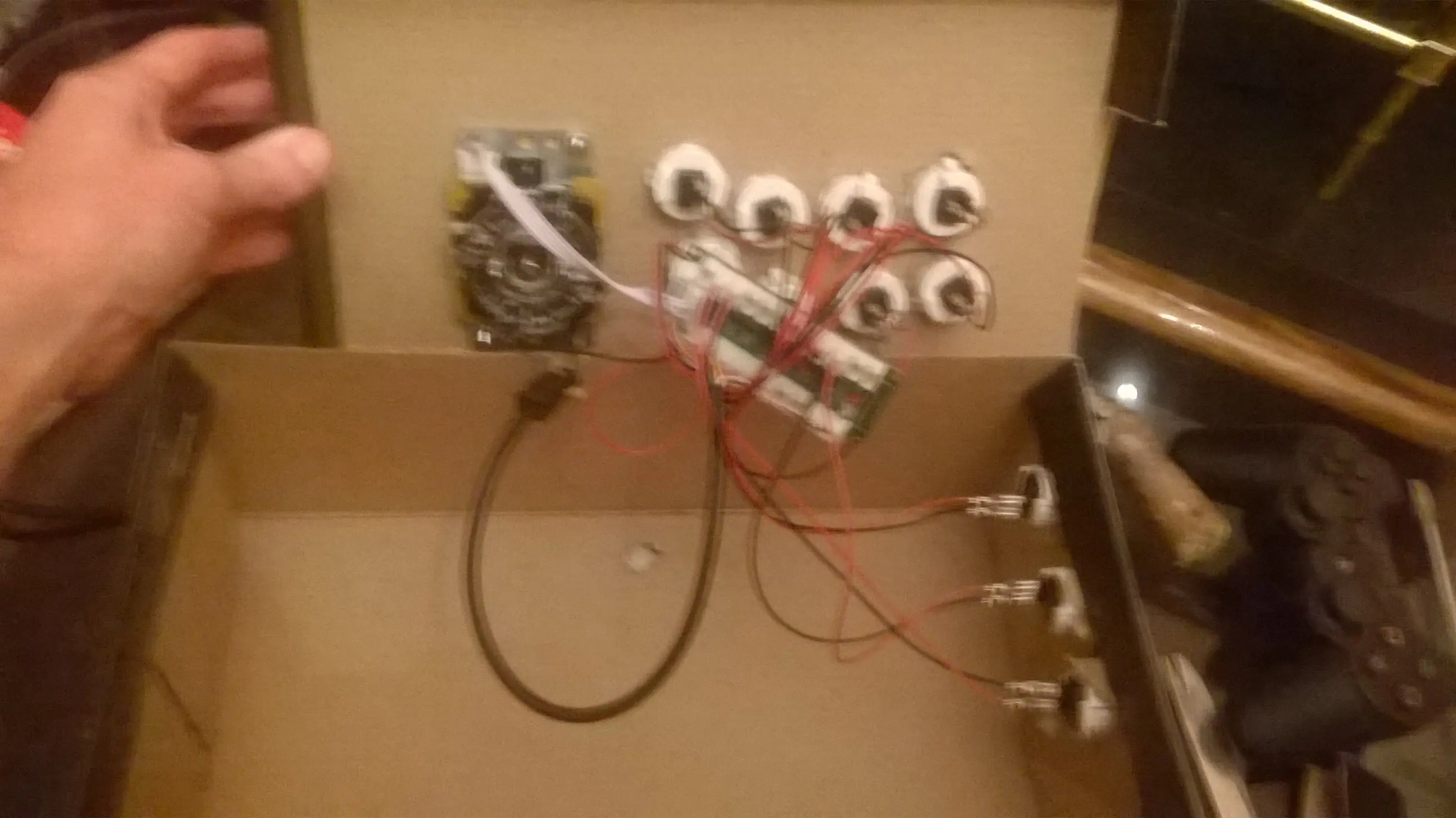

Hacemos las conexiones
Y hacemos un agujero en la caja para que pasé el cable:
Expectativa:
Realidad:

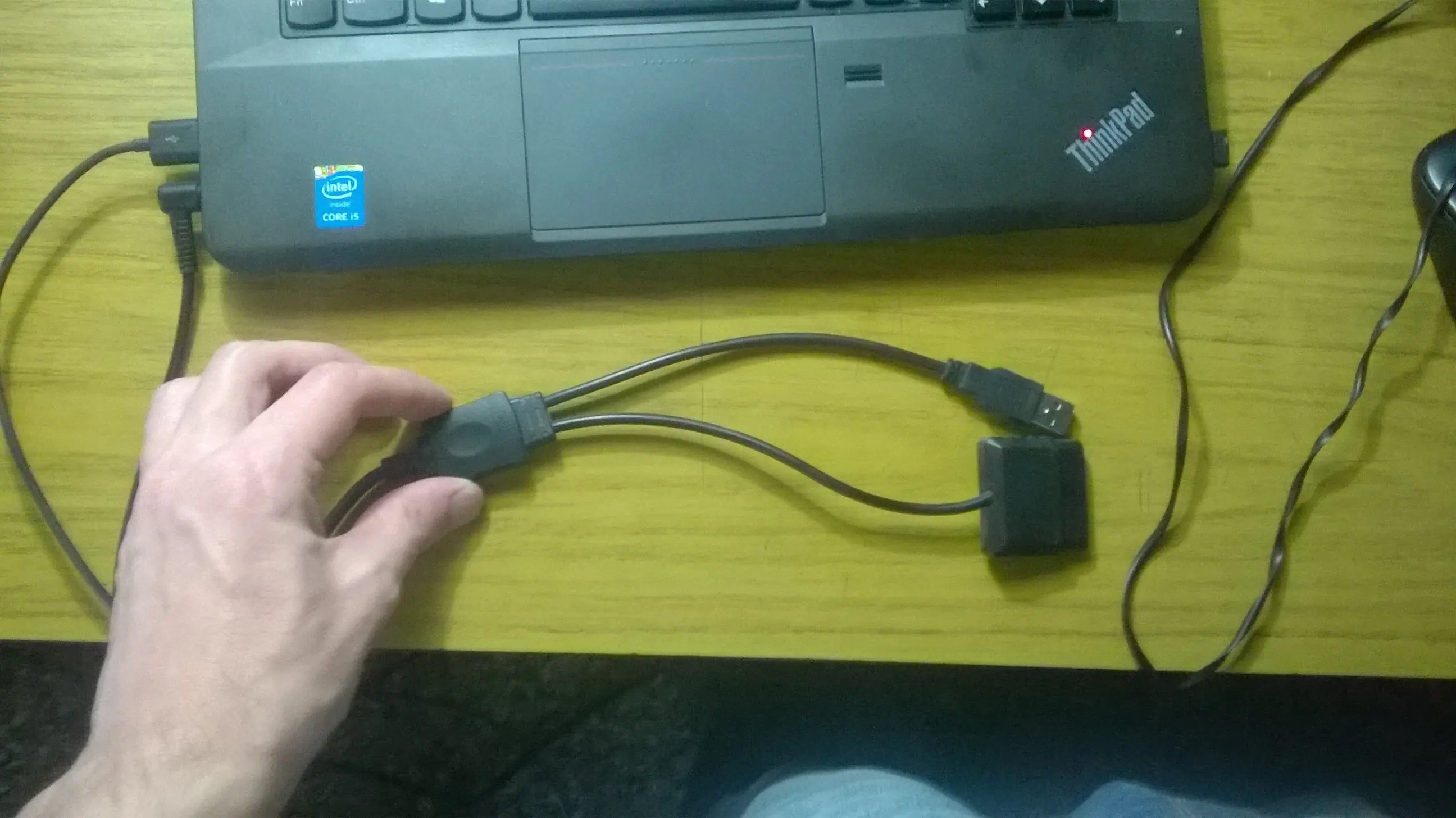

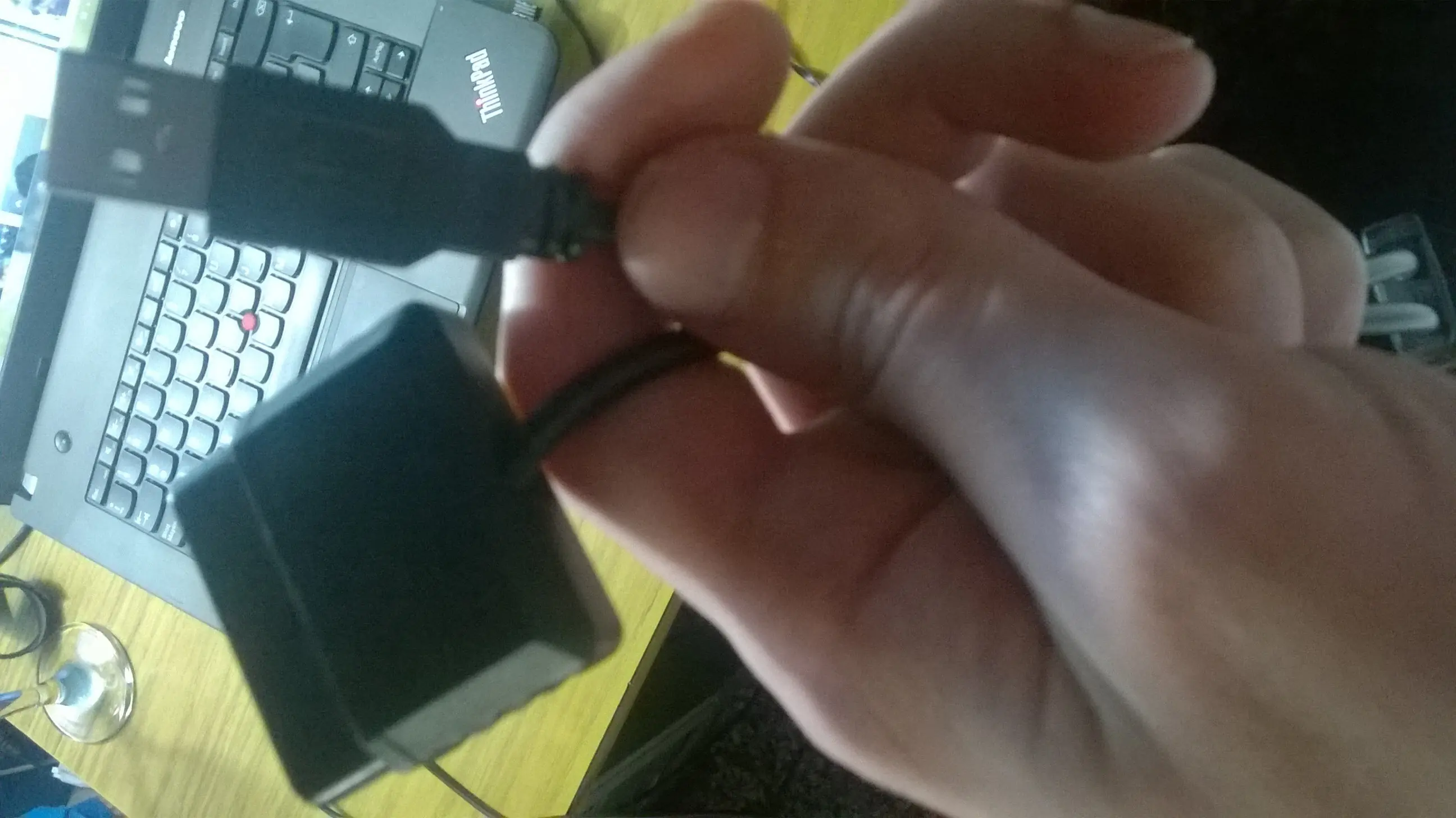

Para los que tengan PS2 le aviso que el cable viene para enchufarlo directo a la consola, sin necesidad de adaptador:

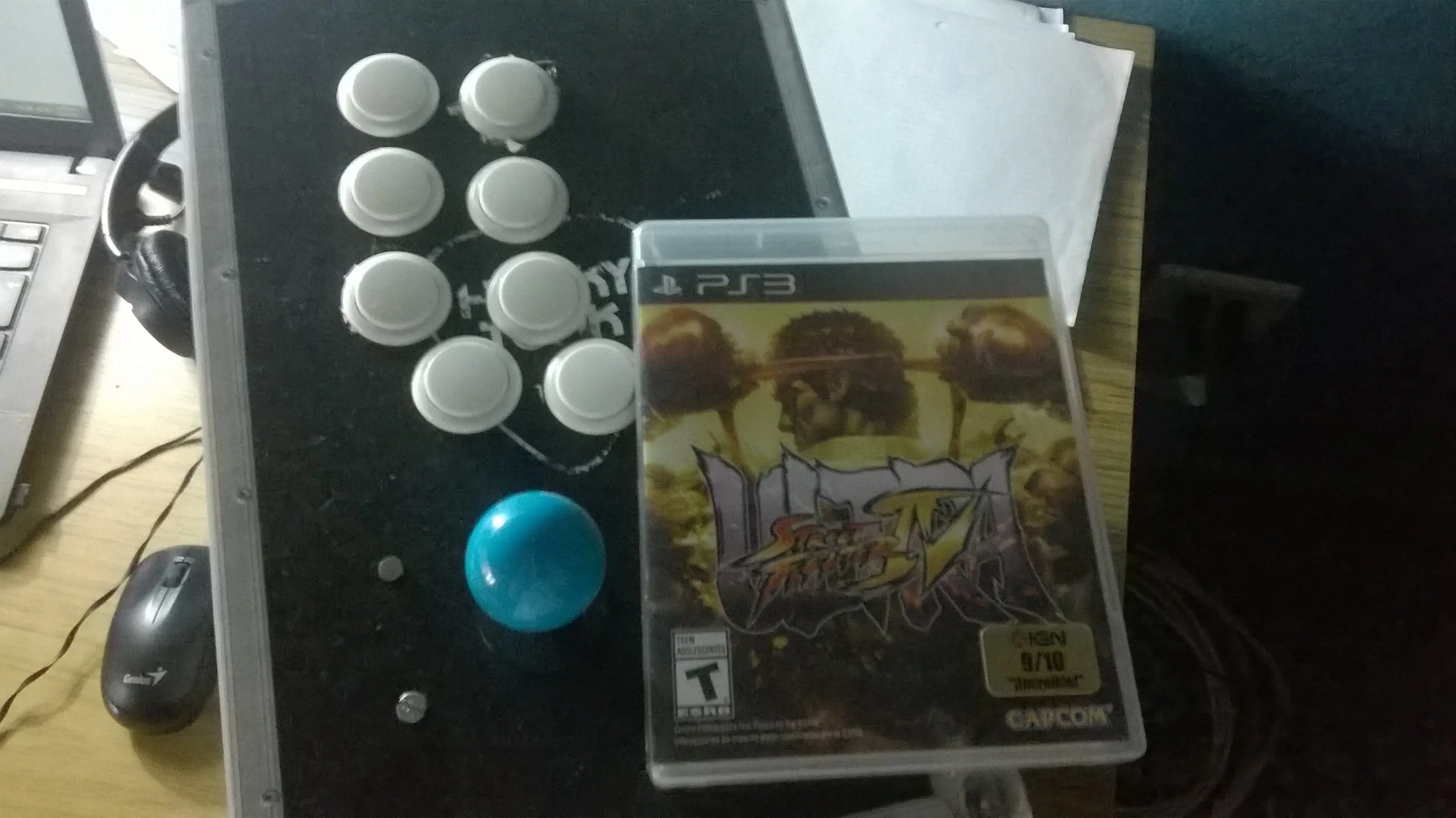

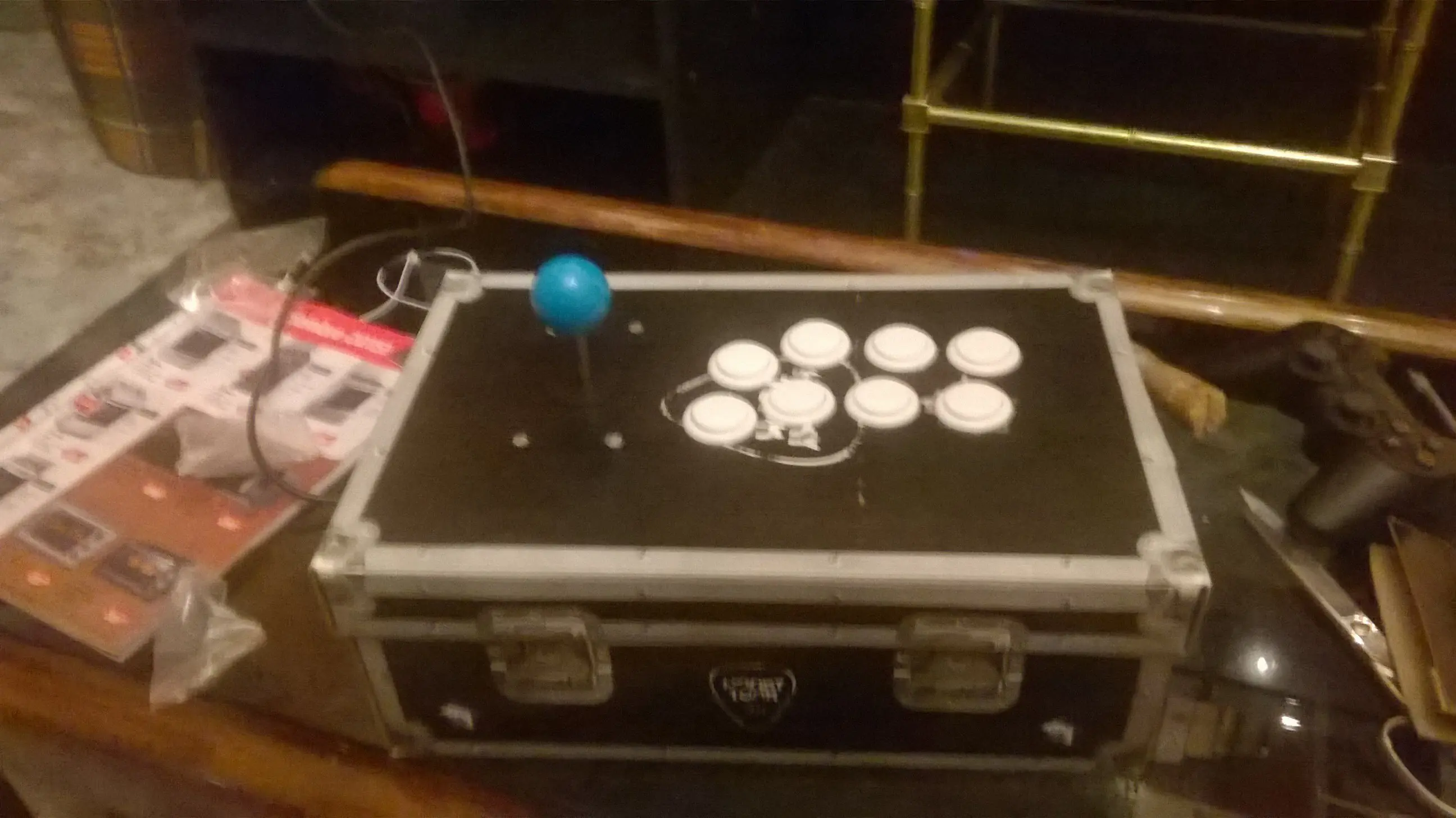

Ahora si, a tirar shoryukens:
