En esta oportunidad les mostraré como se logra una buena soldadura al fijar los componentes en la placa de circuito impreso, más conocido como PCB.
¿Cuál estaño me conviene?
Relación 60/40% 5 almas (de resina)
60% estaño y el 40% plomo. En su interior tiene pequeños huecos y contiene una resina que actuará como decapante que al calentarse que hace que la aleación de estaño y plomo fluya correctamente al fundirse, rellenando todos los huecos y haciendo que la soldadura sea limpia.
En este caso no es necesario utilizar la pasta de soldar, directamente el estaño trabaja solo.
Con ello la soldadura sale perfecta
Aquí la plaqueta que en el enseñé a construir

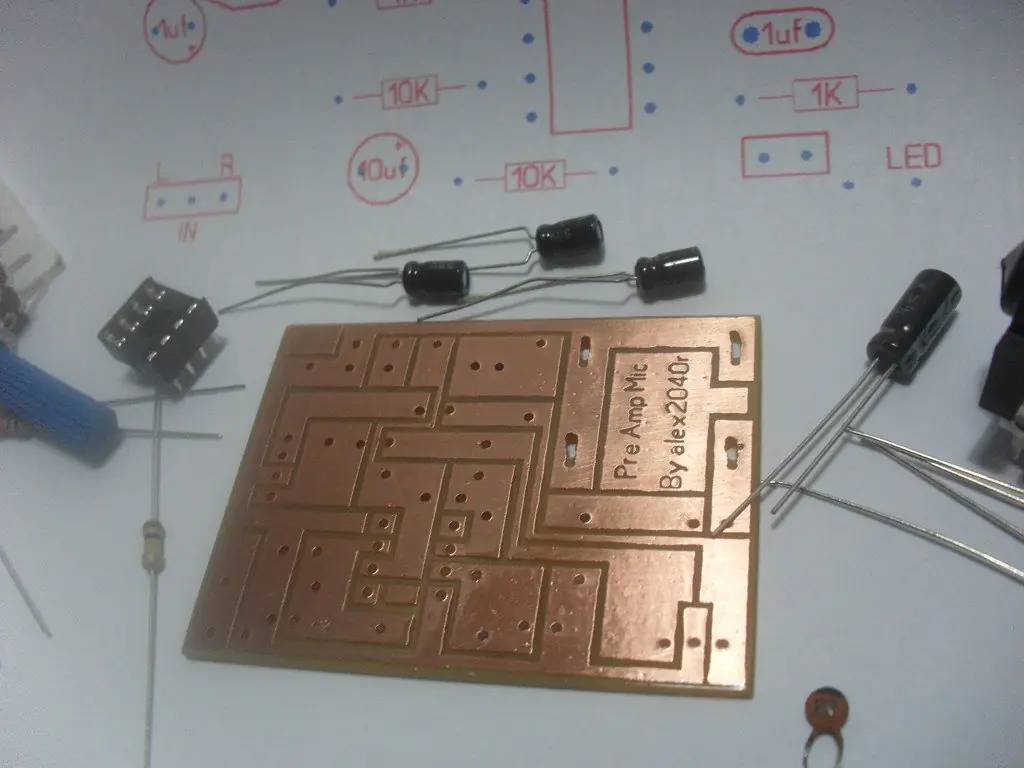

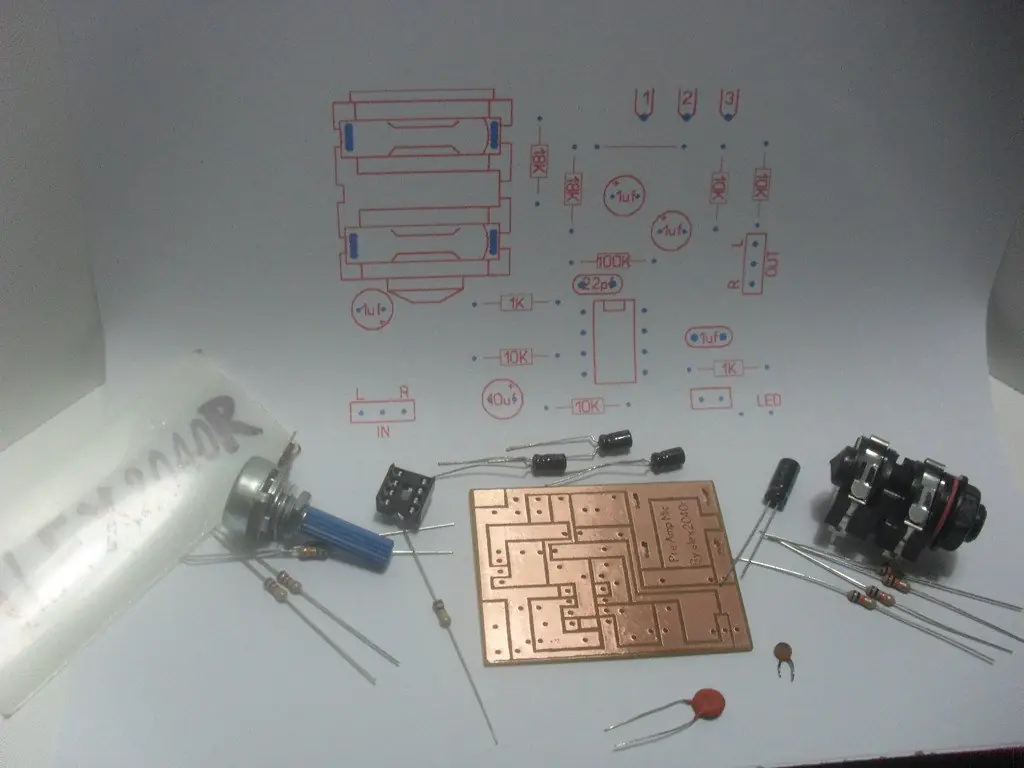

Ahora vemos la plaqueta junto a los componentes y plano de montaje

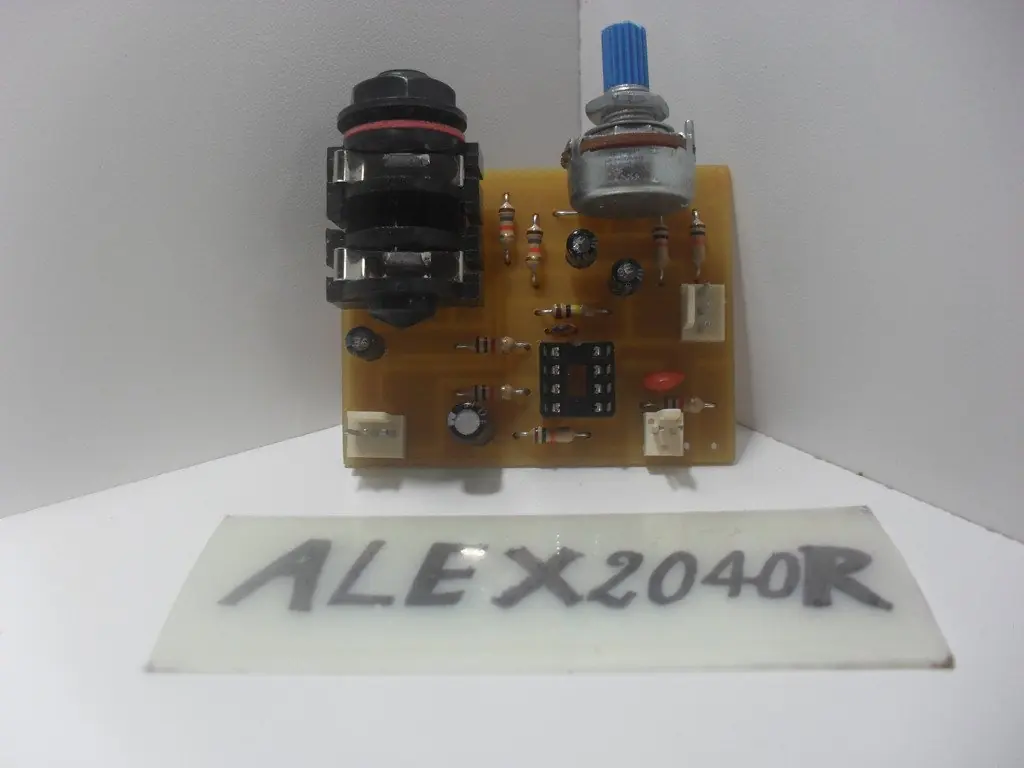

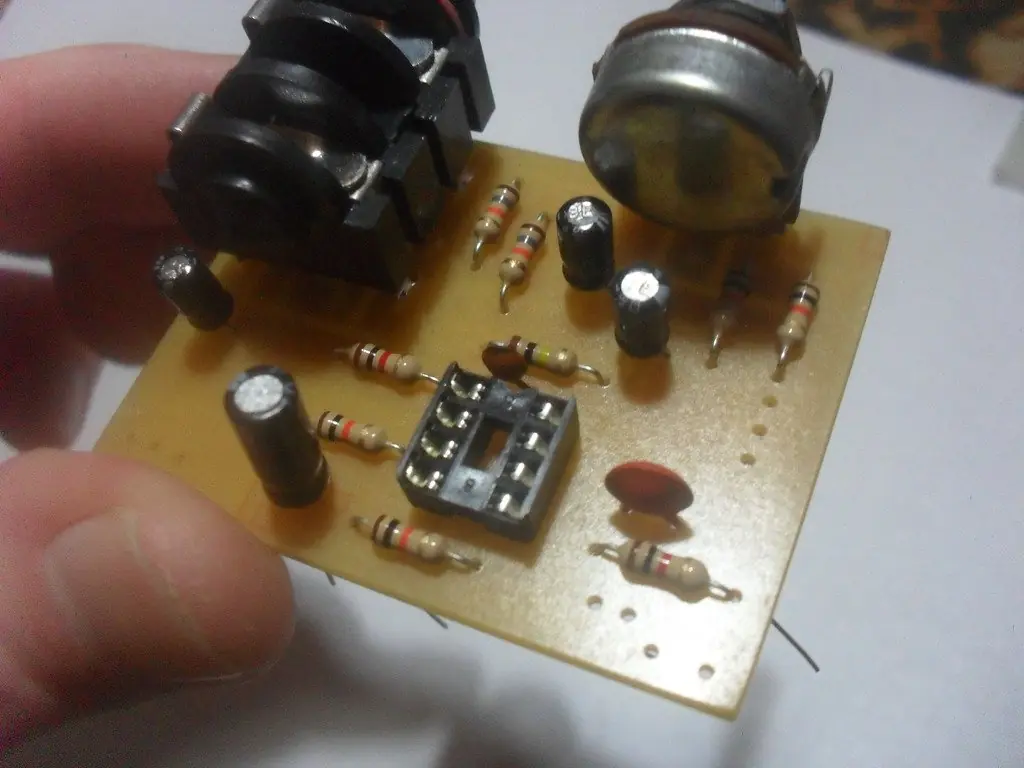

Así quedan los componentes colocados en su lugar
VIDEO

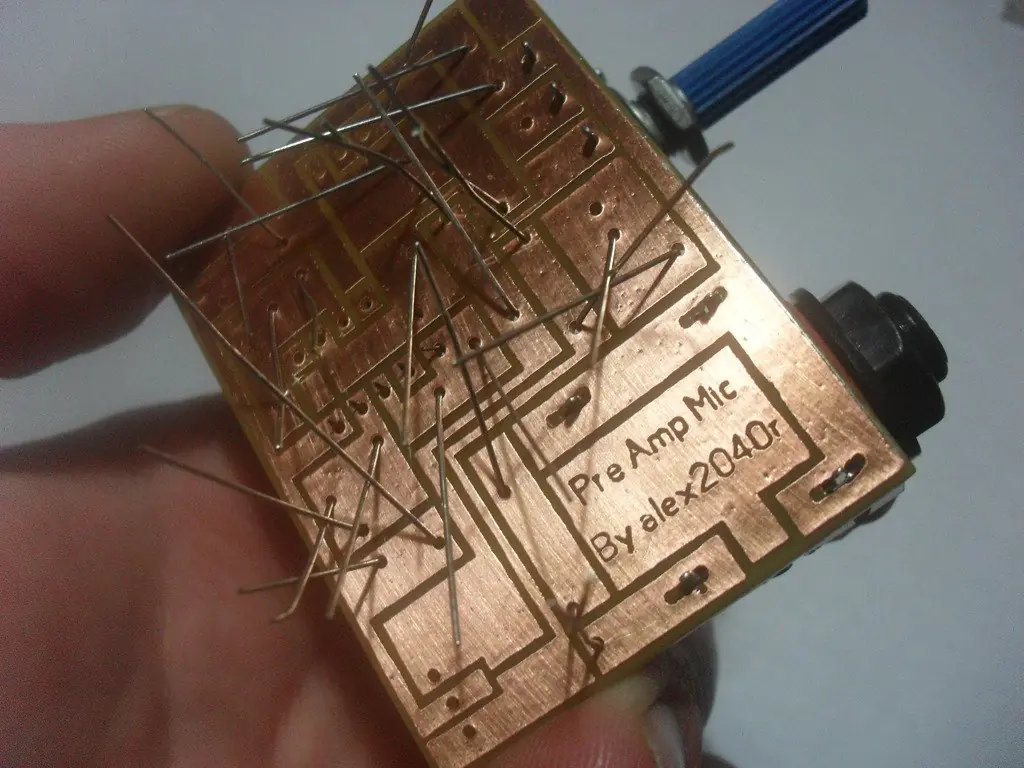

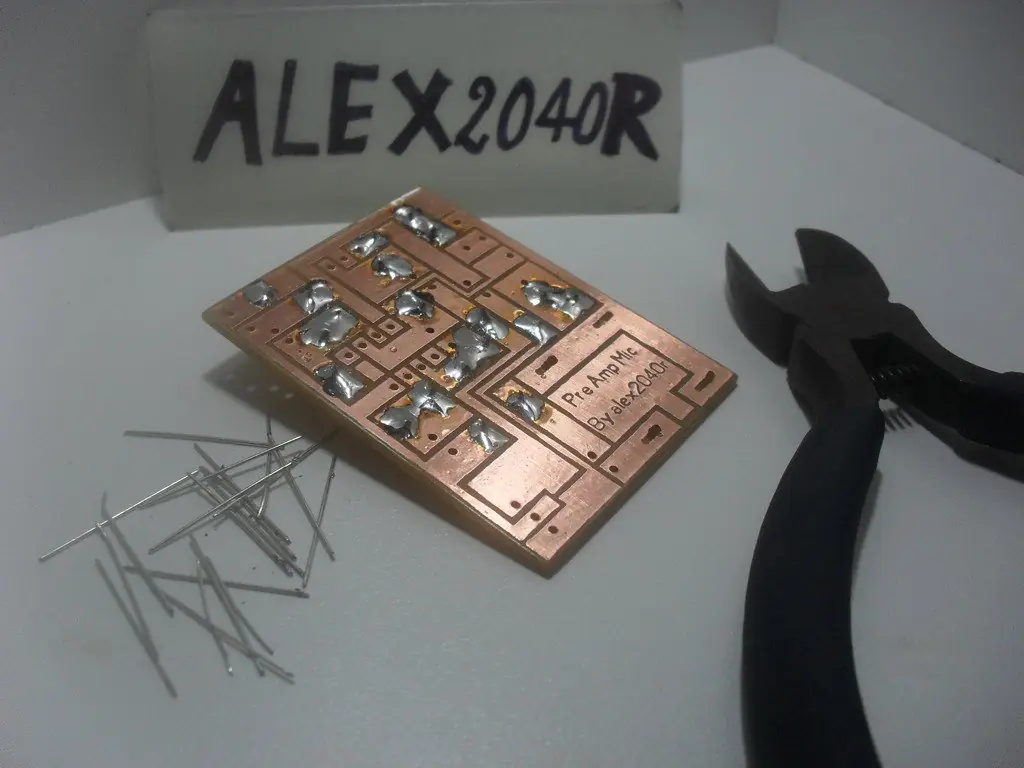

Vamos soldando los terminales de los extremos, y los cortamos para avanzar al interior cómodamente.

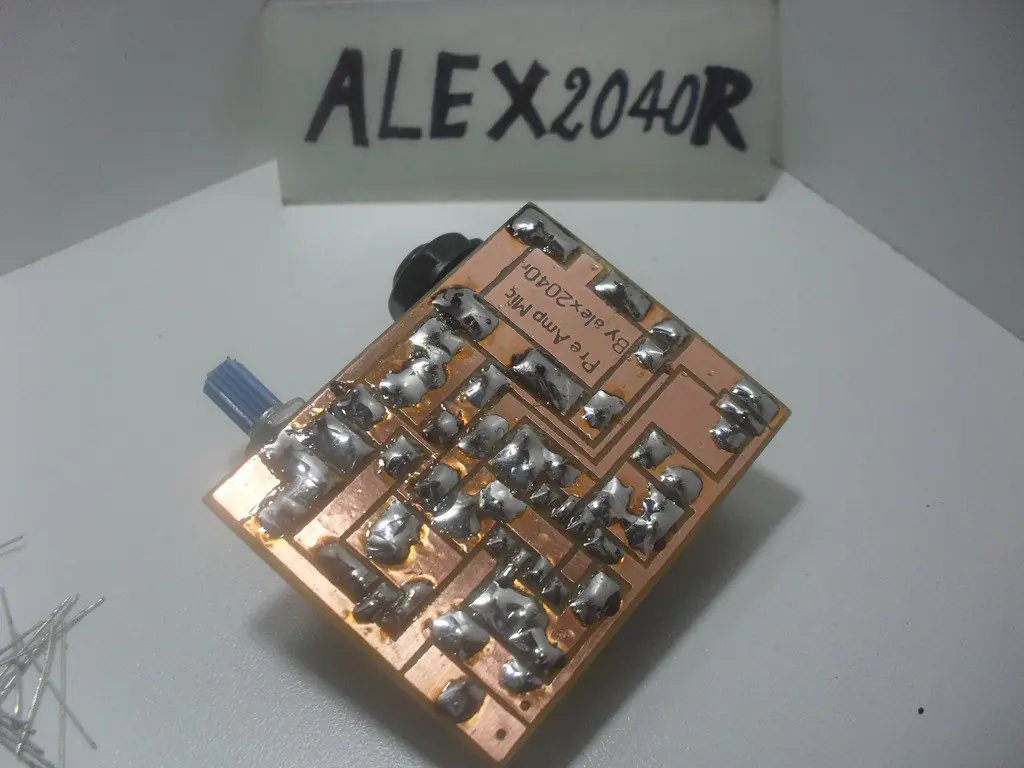

Y el resultado final
Tips: Recomiendo soldador tipo lápiz con punta cerámica de unos 30 a 40 Watts.
Traten de que el tiempo de soldado no tarde más de 2 a 3 segundos, es bueno generar costumbre, puesto que componentes como los capacitores electrolíticos se dañan con el calor.
A los leds que se les demore más de 3 segundos, se le acorta la vida útil y duran menos. Un led soldado en unos 2 segundos por pata, esperando entre una y otra, según fabricantes puede durar unos 10 años de funcionamiento continuo (claro, limitando su corriente dentro de los valores aceptables).
Si están soldando integrados, vayan intercalando entre pines de manera aleatoria y nunca en orden, para dar tiempo a que se vaya enfriando internamente.
La soldadura debe quedar lo más plateada posible, si lo logran ya son expertos.
Una soldadura opaca puede deberse a:
- Soldadura fría, el soldador no calienta lo suficiente, o no se lo esperó unos 5 minutos luego de conectarlo.
- El ambiente está muy frío y la soldadura se enfría demasiado rápido.
- Estaño de mala calidad, tiene demasiado plomo.
- Se insistió demasiado tiempo y se ha generado mucha escoria; En este último caso es mejor retirarlo, y volver a aportar nuevo.
Esto ha sido todo, cualquier duda comentan y les responderé.
