Restaurando una computadora TK-90 (Parte I)

En esta oportunidad, vamos a restaurar una TK-90, de la cual ya venía hablando en post's anteriores
Los cuales fueron y

Bien, habíendo pasado a lo mas áspero, vamos a la cuestión...
En mi post anterior me había desilusionado y ponía que ya se me habían ido las ganas de hacerla andar, pero un comentario hizo que mi locura interior de reparación de cosas.



Era el usuario @EduardoFeinman que me estaba bardeando, mi maquinola interior se pasó de vueltas

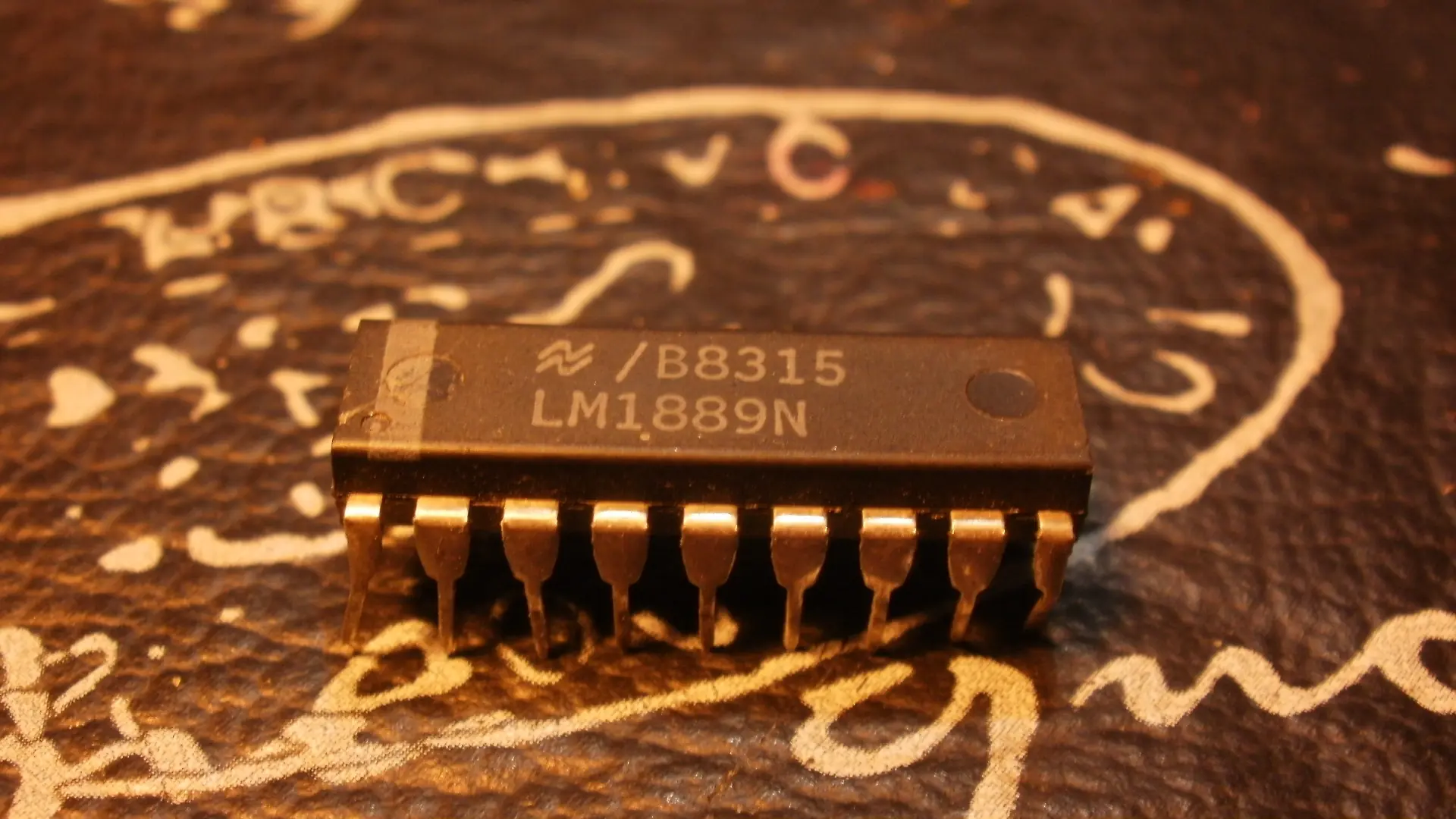

así que revolví todo mi depto de Estudiante de Ingeniería para encontrar estas cosas:

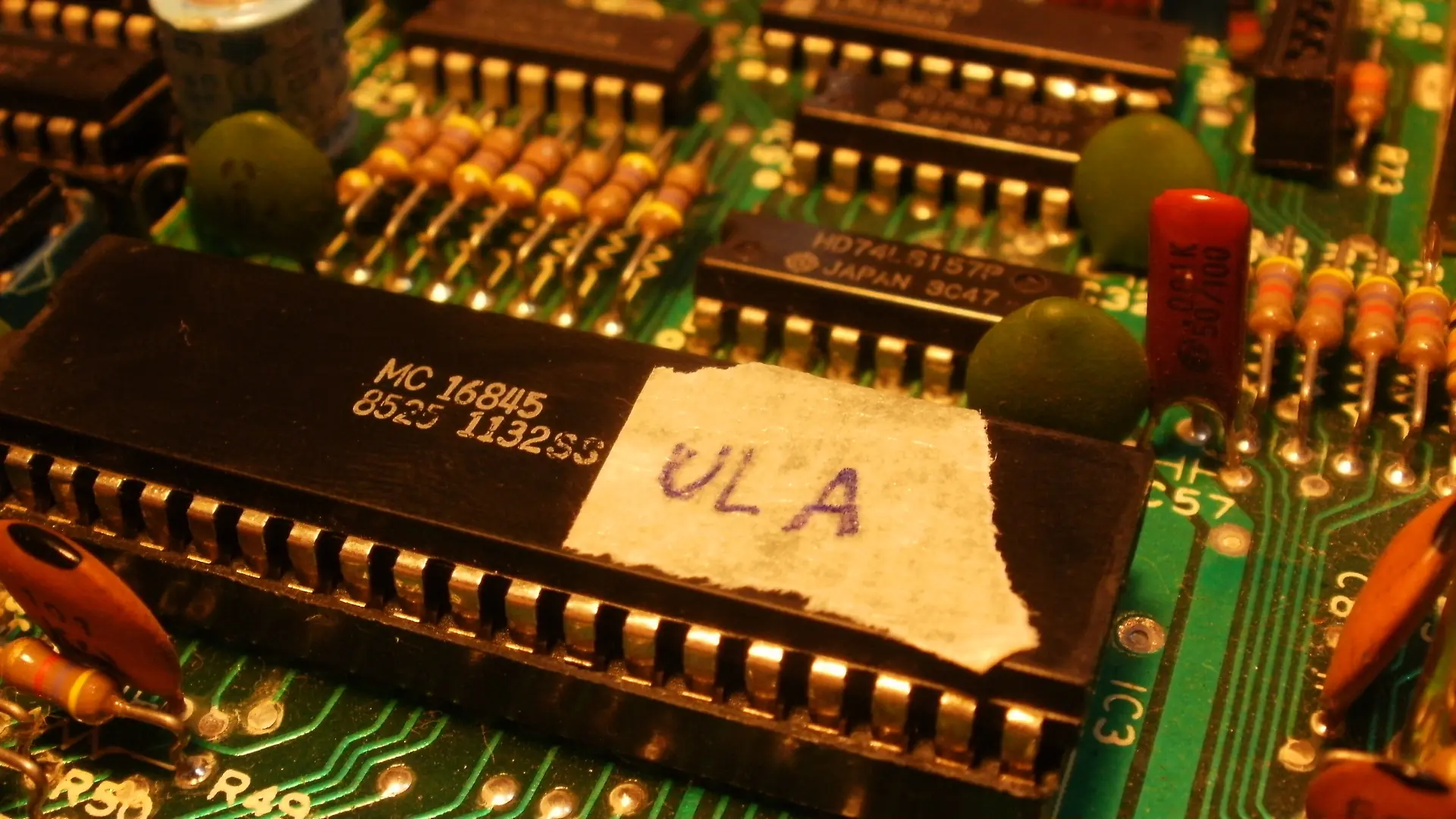

EL PRINCIPAL CABECILLA DE QUE TODO SE MUESTRE CORRECTAMENTE:



La Famosa ALU o ULA (Es lo mismo)
Wiki:
En computación, la unidad aritmética lógica o unidad aritmético-lógica, también conocida como ALU (siglas en inglés de arithmetic logic unit), es un circuito digital que calcula operaciones aritméticas (como suma, resta, multiplicación, etc.) y operaciones lógicas (si, y, o, no), entre valores (generalmente uno o dos) de los argumentos.

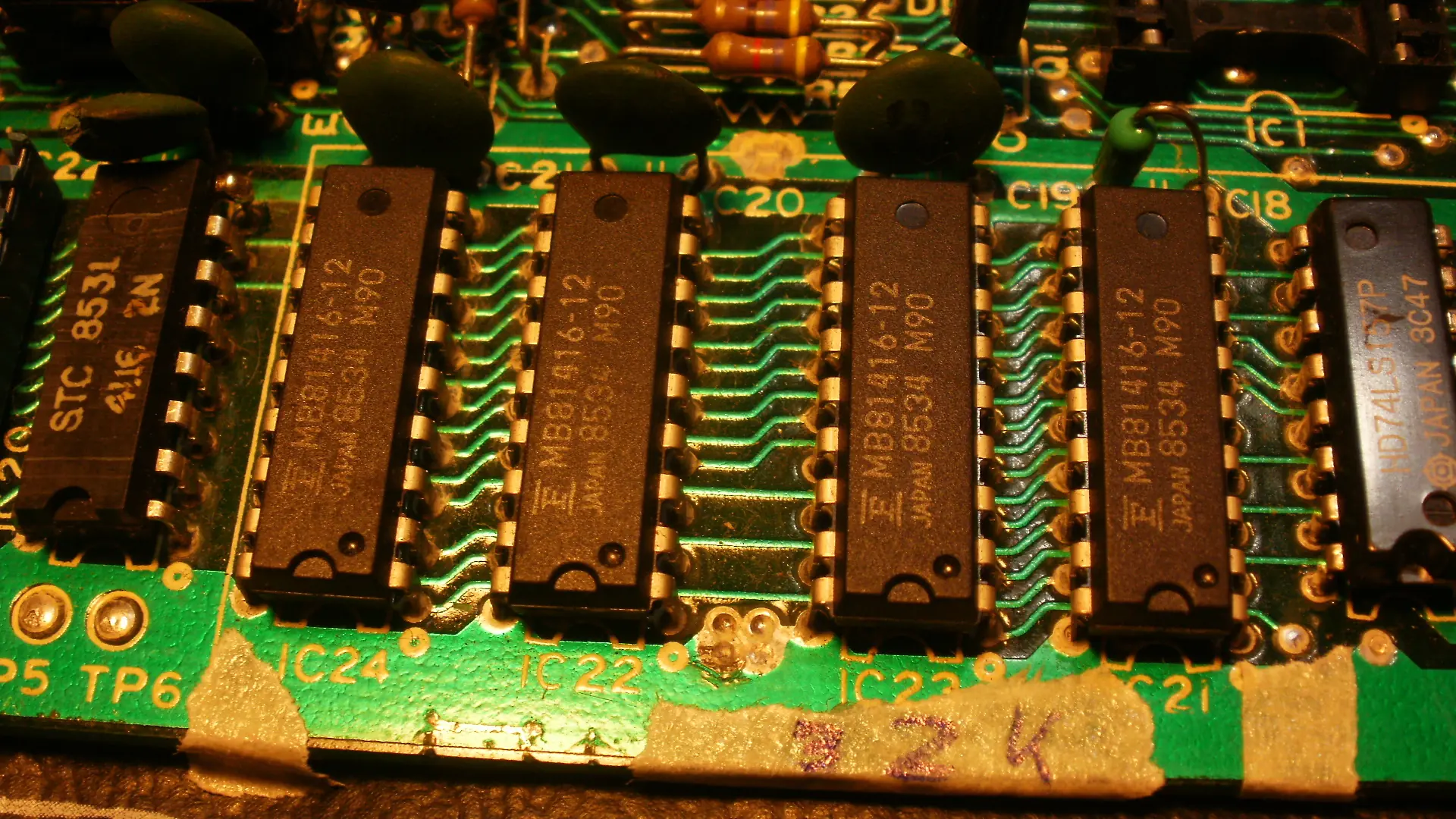

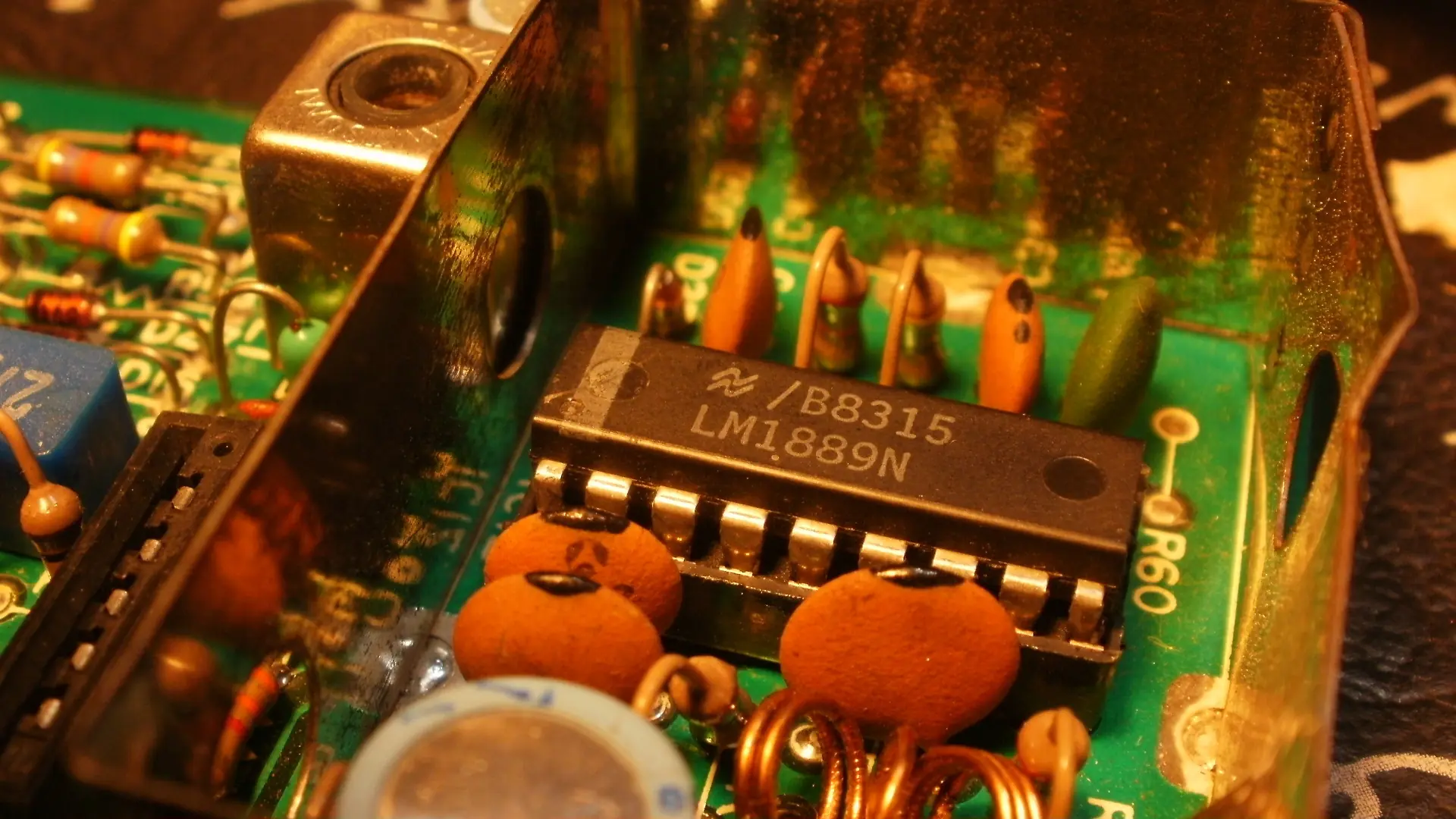

Así que seguimos dándole manija al asunto, Conectando cada cosa en su sitio...









Todo eso estaba OK!

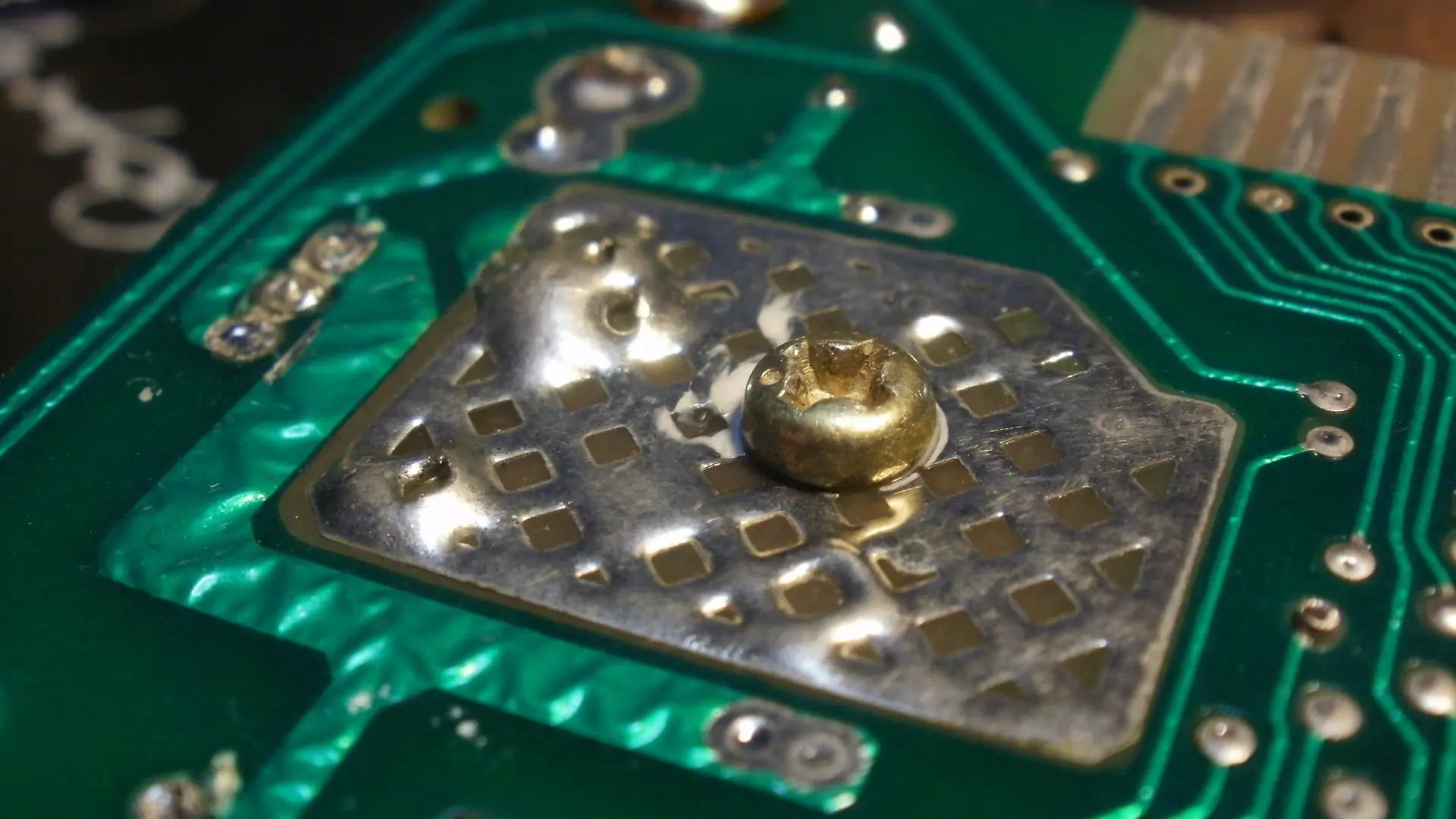

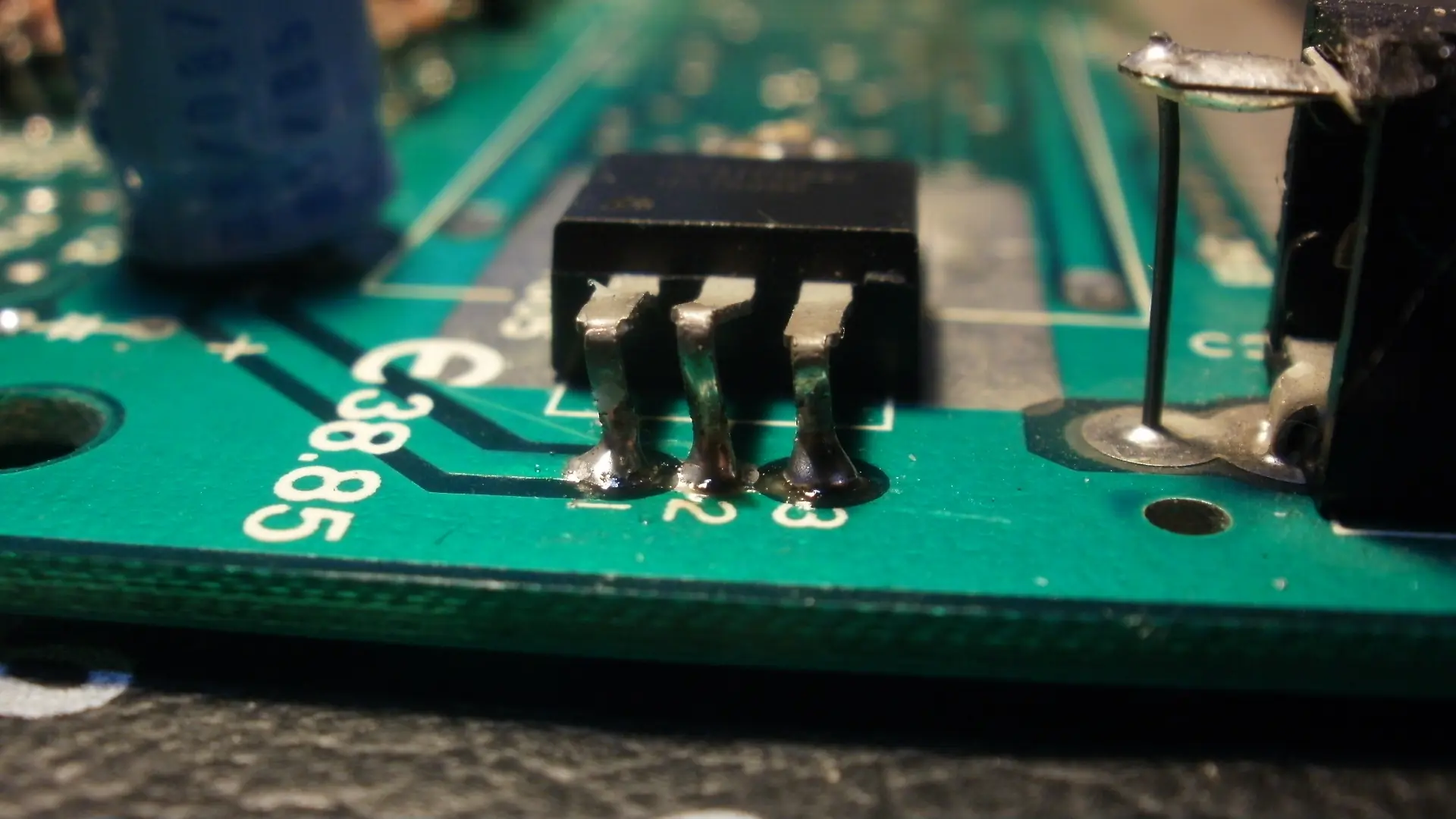

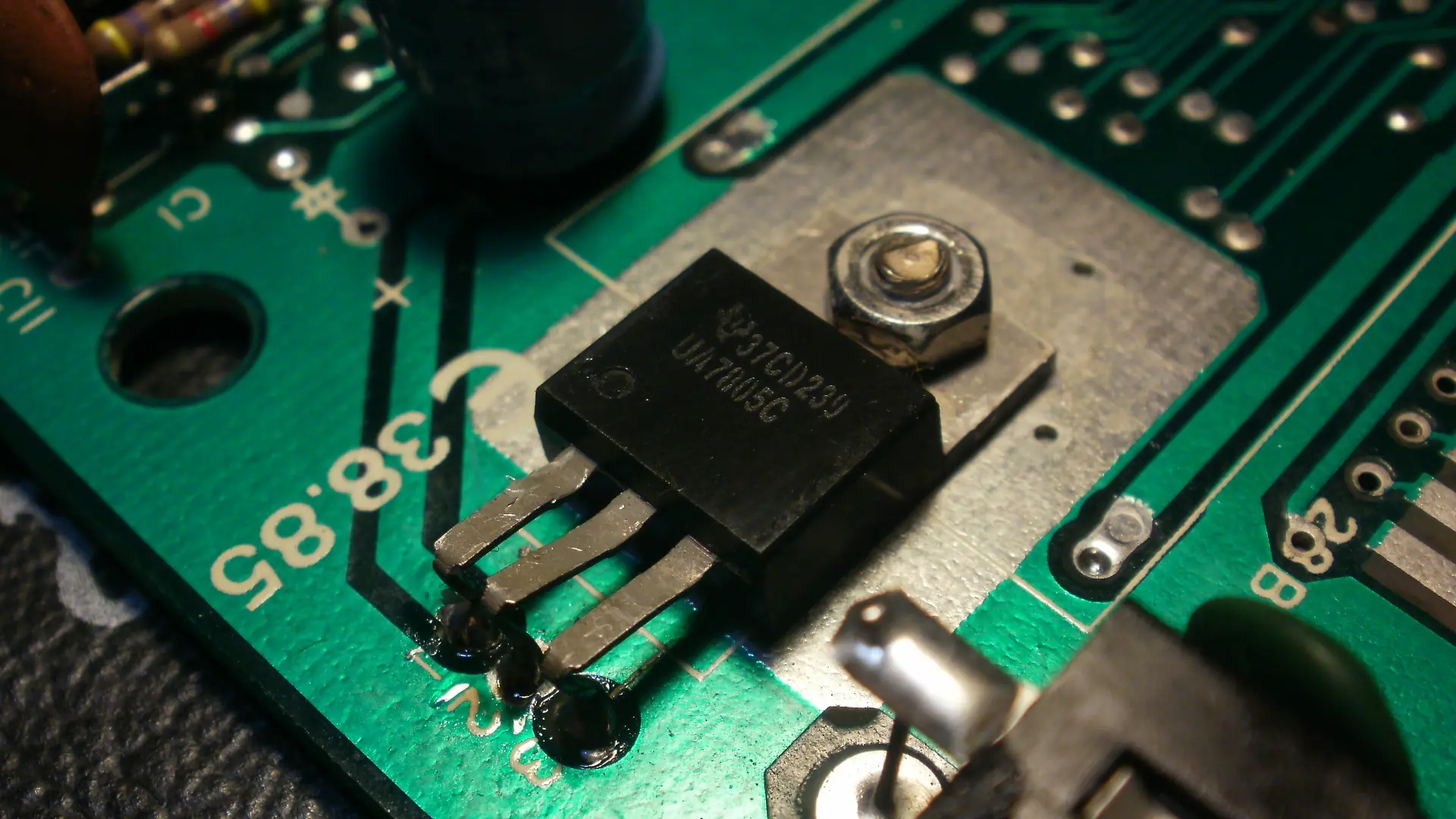

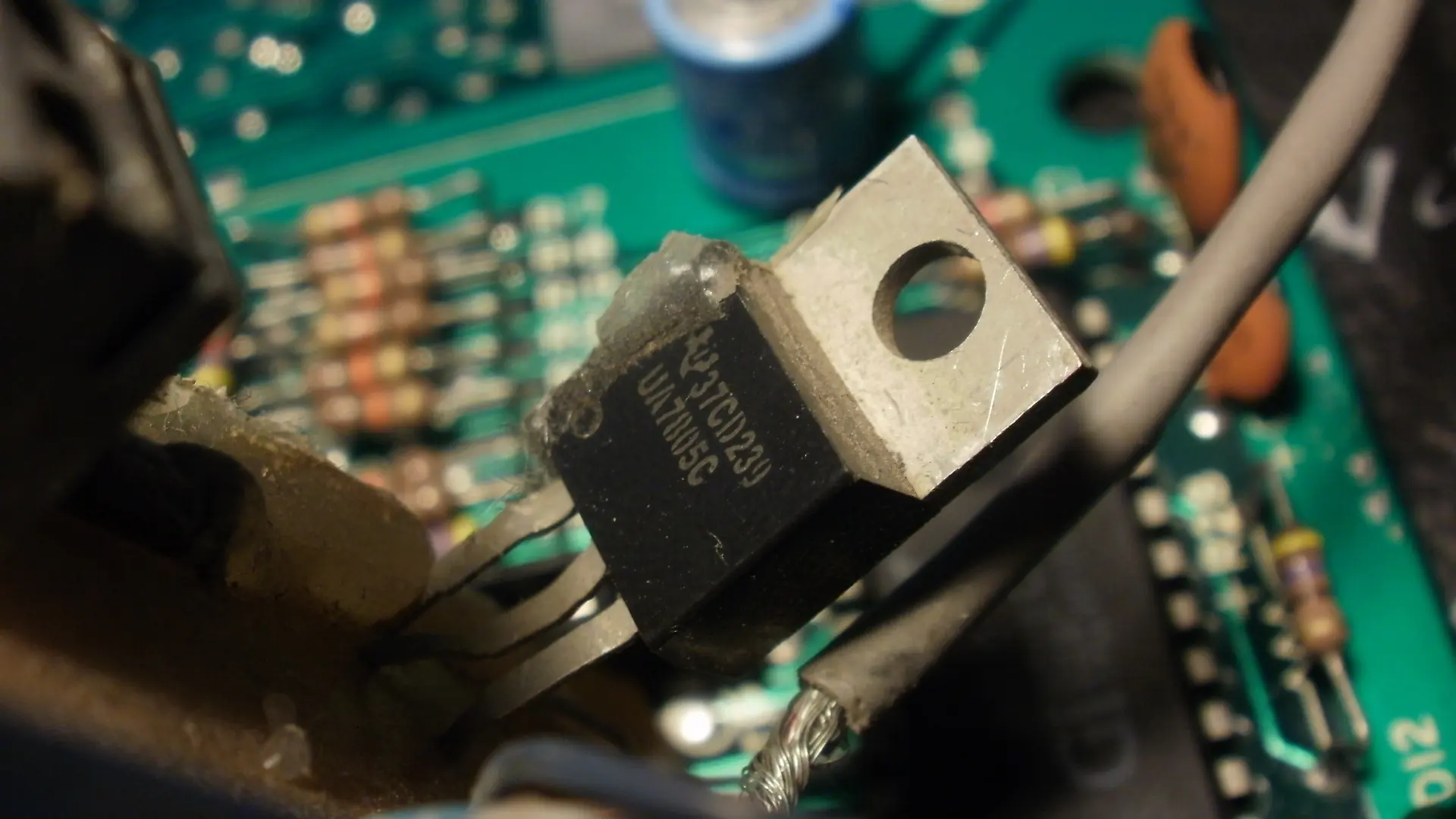

Ahora vamos a cambiar el regulador de tension, que por supuesto, lo saqué de otra placa que tenía de un Ampli de señales

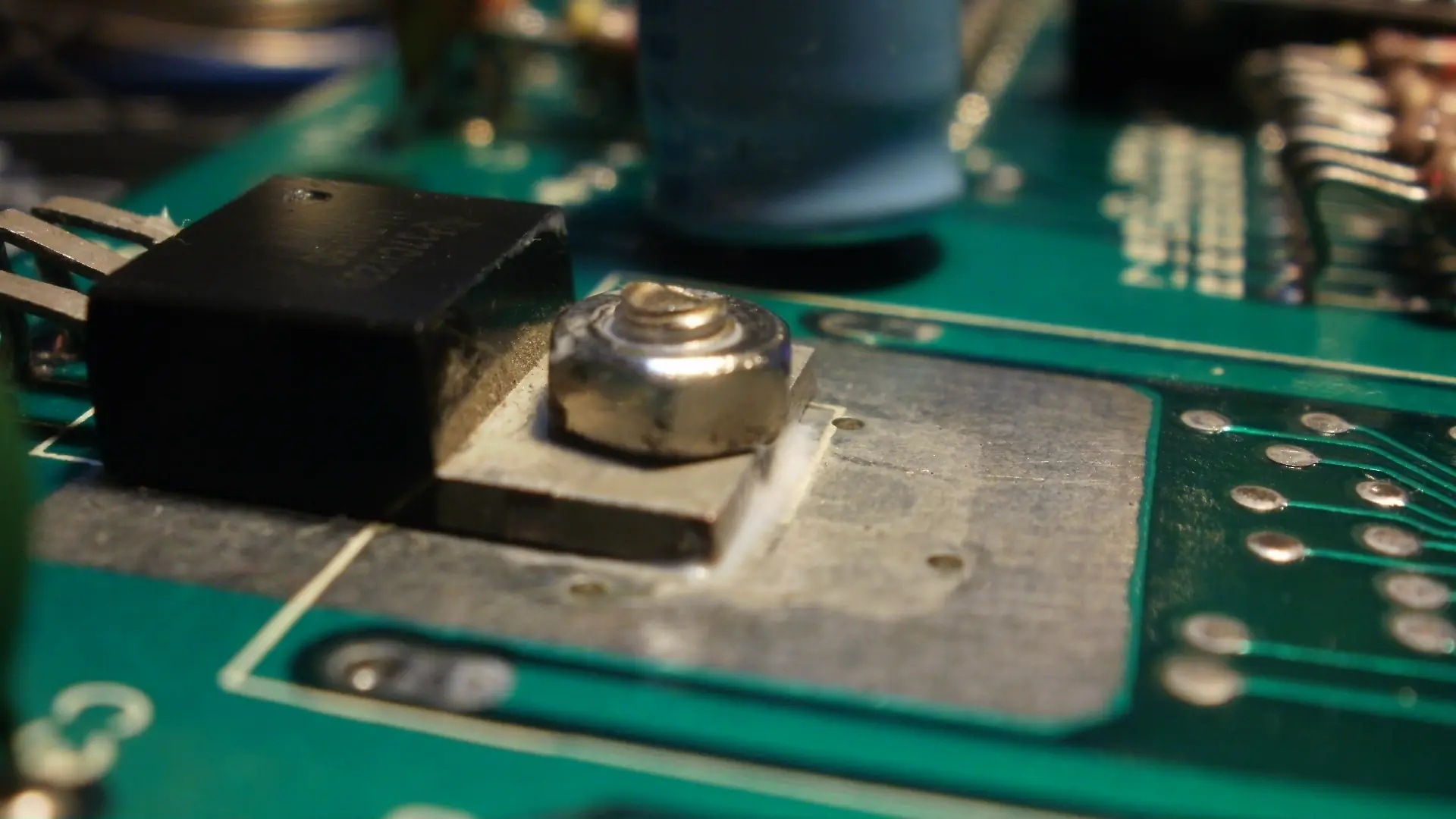

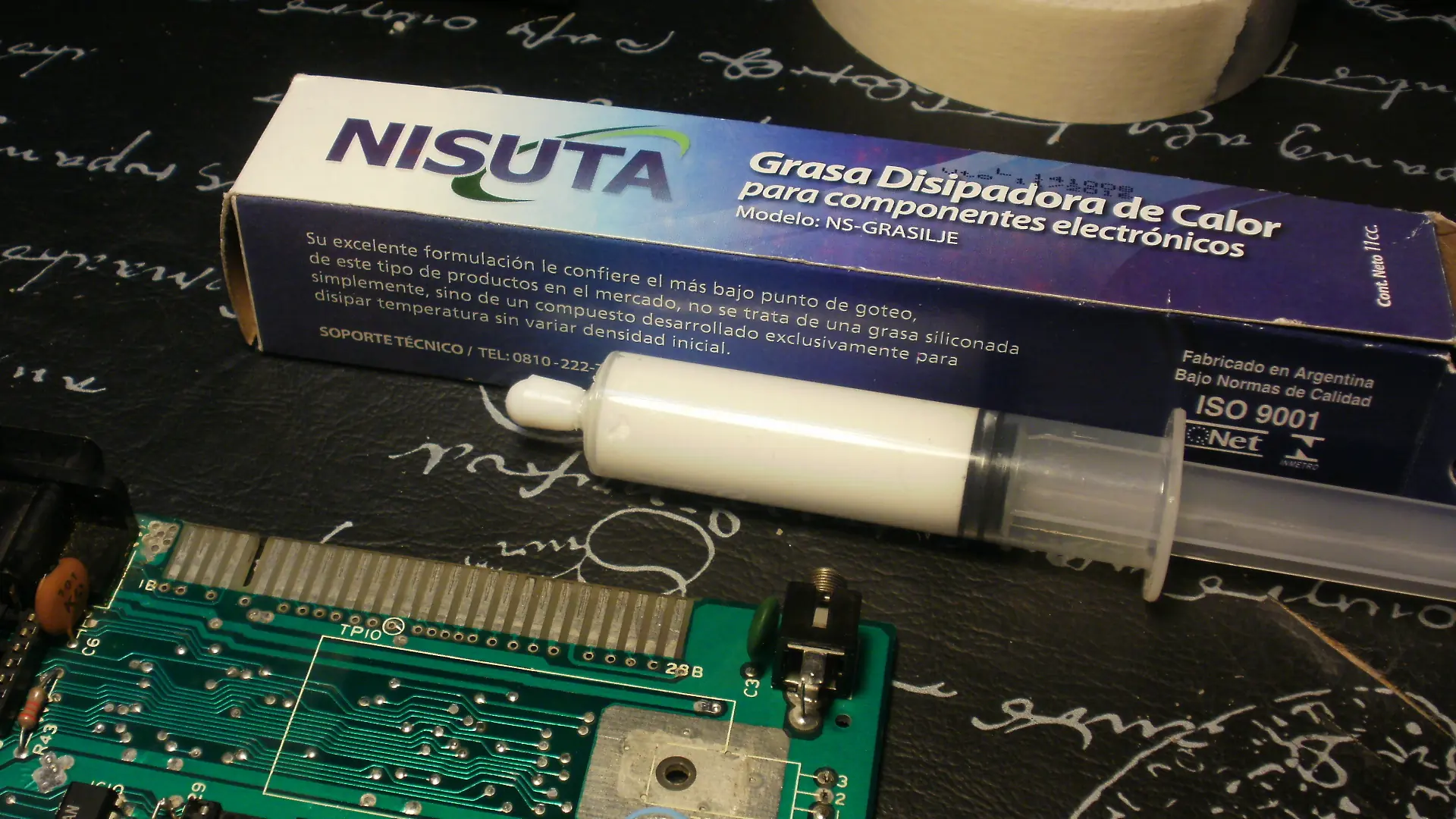

Alta grasa vieja

Bueno eso es todo lo que tengo por hoy, Por ahora lo único que me está faltando es lo principal...El procesador Zilog Z80A que no lo encuentro por ningún lado

Toda la información la saqué de un sitio brasilero, si te interesa hace click acá
Para la 2da parte, se viene la puesta en funcionamiento, calibracion de la señal de video y un programa de demostracion...

Fin del post!
