buenas Taringueros.. hoy les dejo un inversor que hice . Con el fin de cambiar la señal de un circuito(modulo relay) de ARDUINO.
pues bien me llego de ebay.. y se suponia que estos modulos bienen con una señal NPN.. pero en realidad a mi me llego. cambiado es decir PNP. lo cual no influye mucho pero si es molesto que cuando energizas tu arduino esto se encienda y los comandos en lugar de ser 0 son a 1. para poderlos manejar..
Es por eso que hice mi inversor para, que la momento de energizar el circuito no me altere ningun aparato que tenga conectado al modulo...

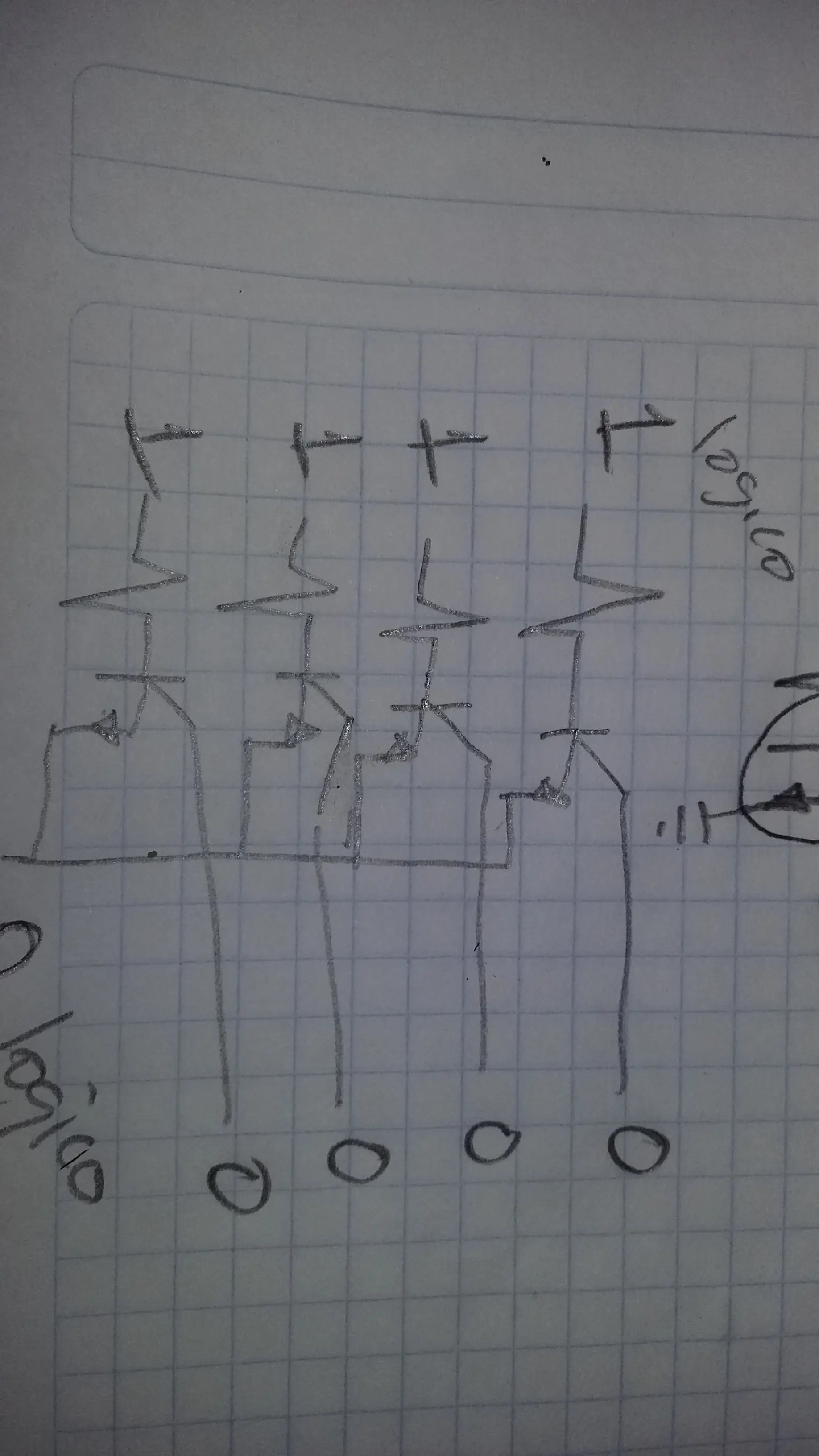

primer foto de circuito!
asi Viene: o se supone que deve venir asi..

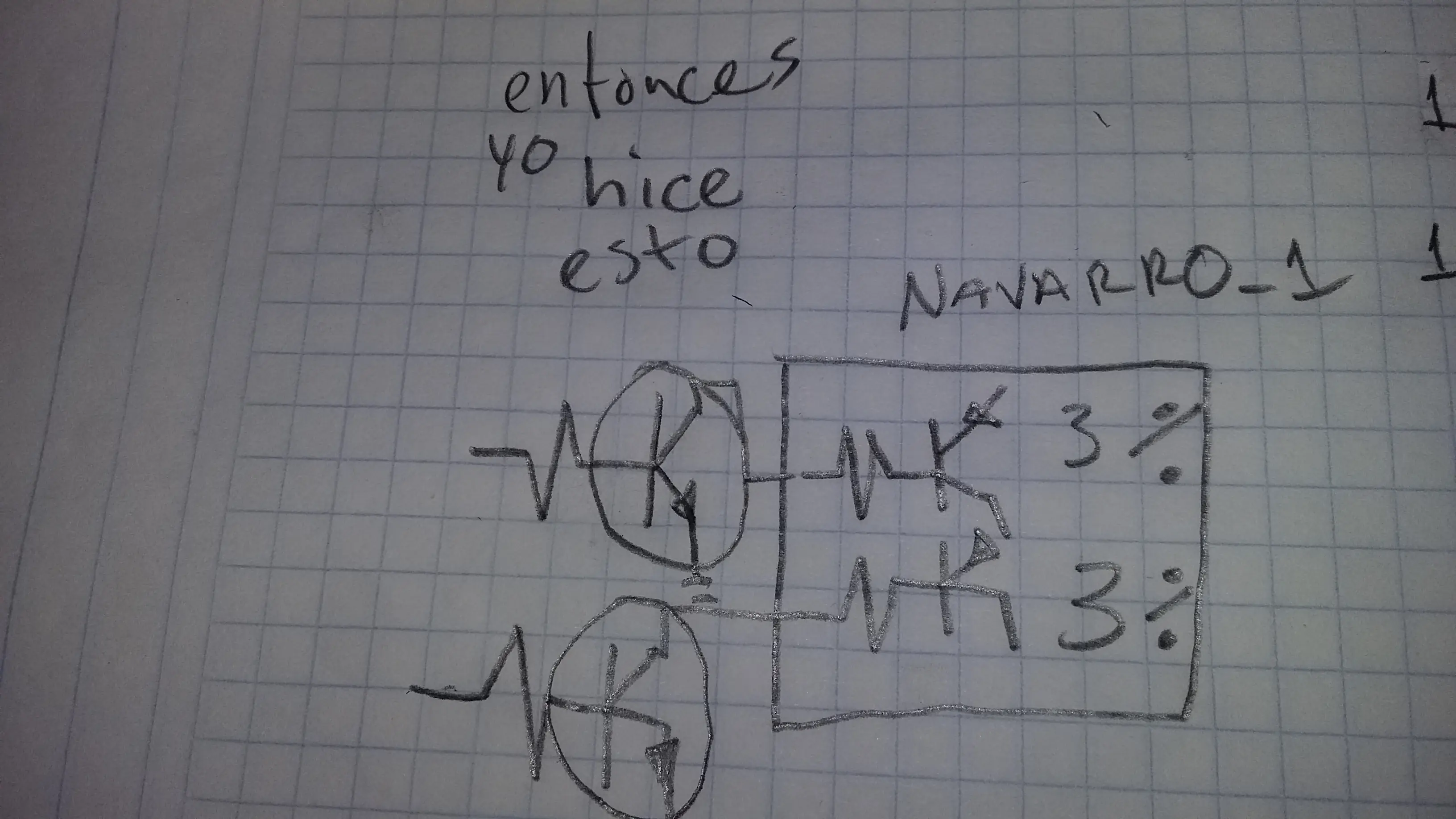

entonces hice esto!
para que quedara asi!

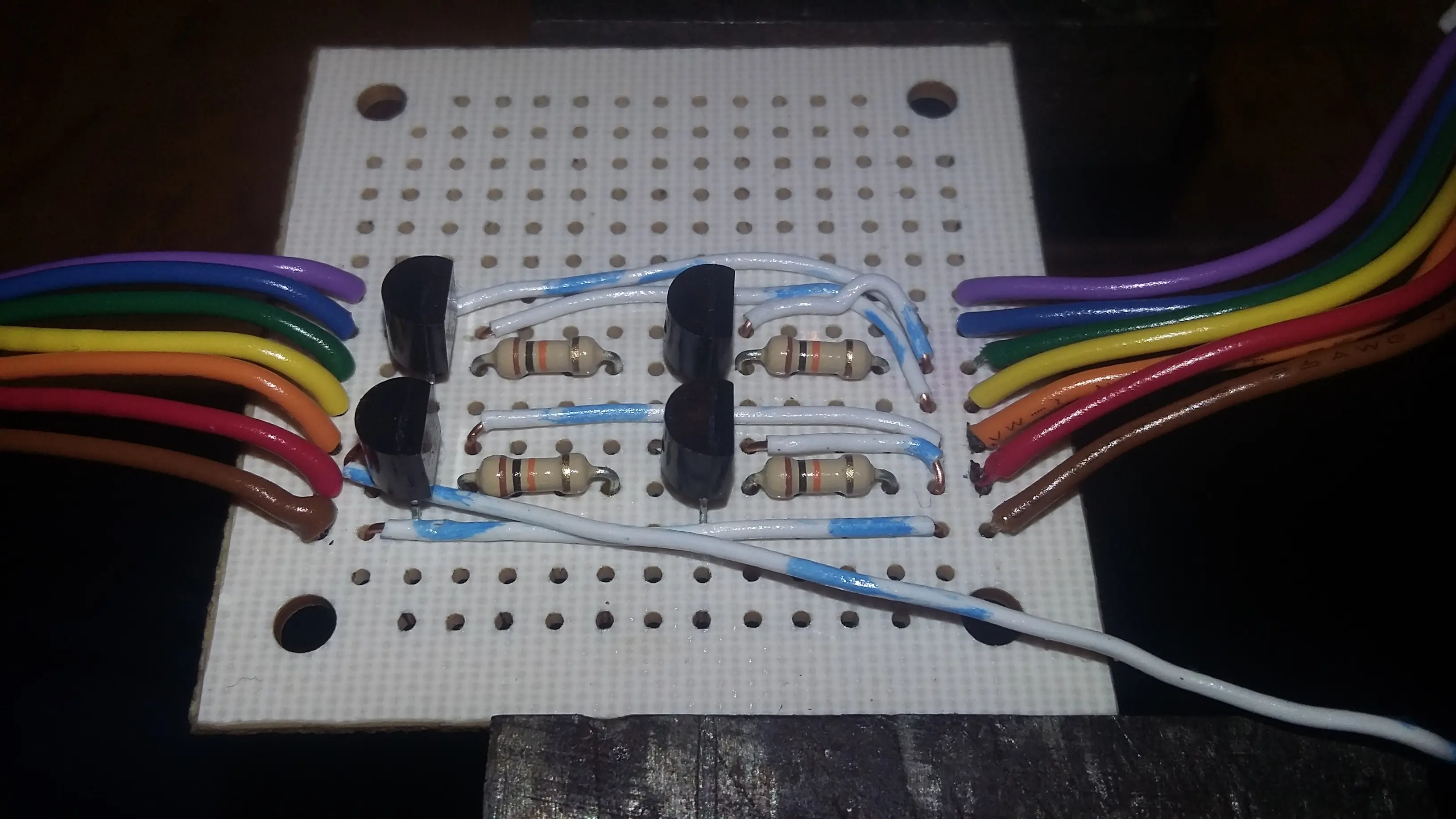

y listo hay vienen las fotos de como quedo y como se conecta al modulo

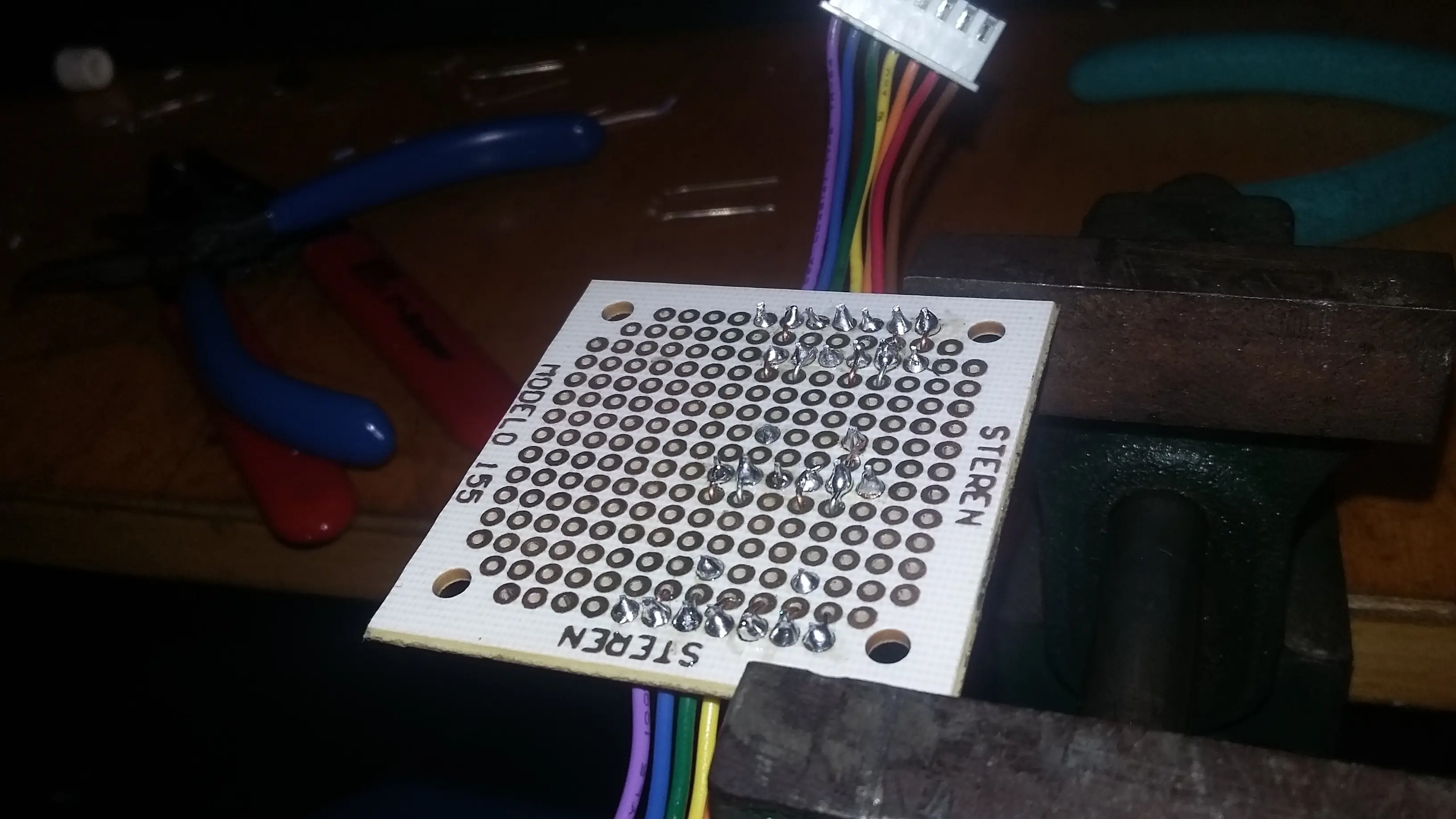

construccion y armado de inversor

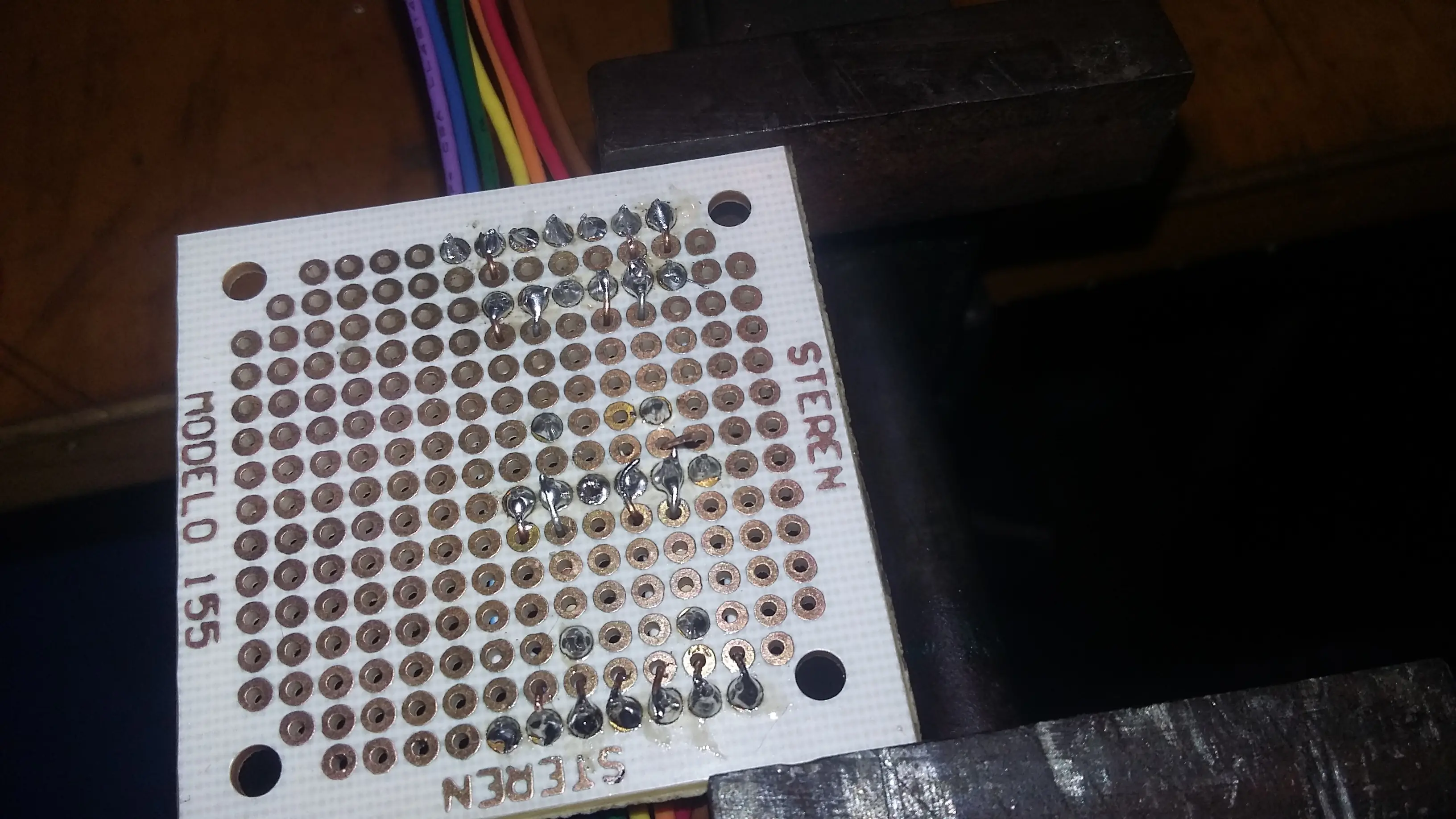

otra mas

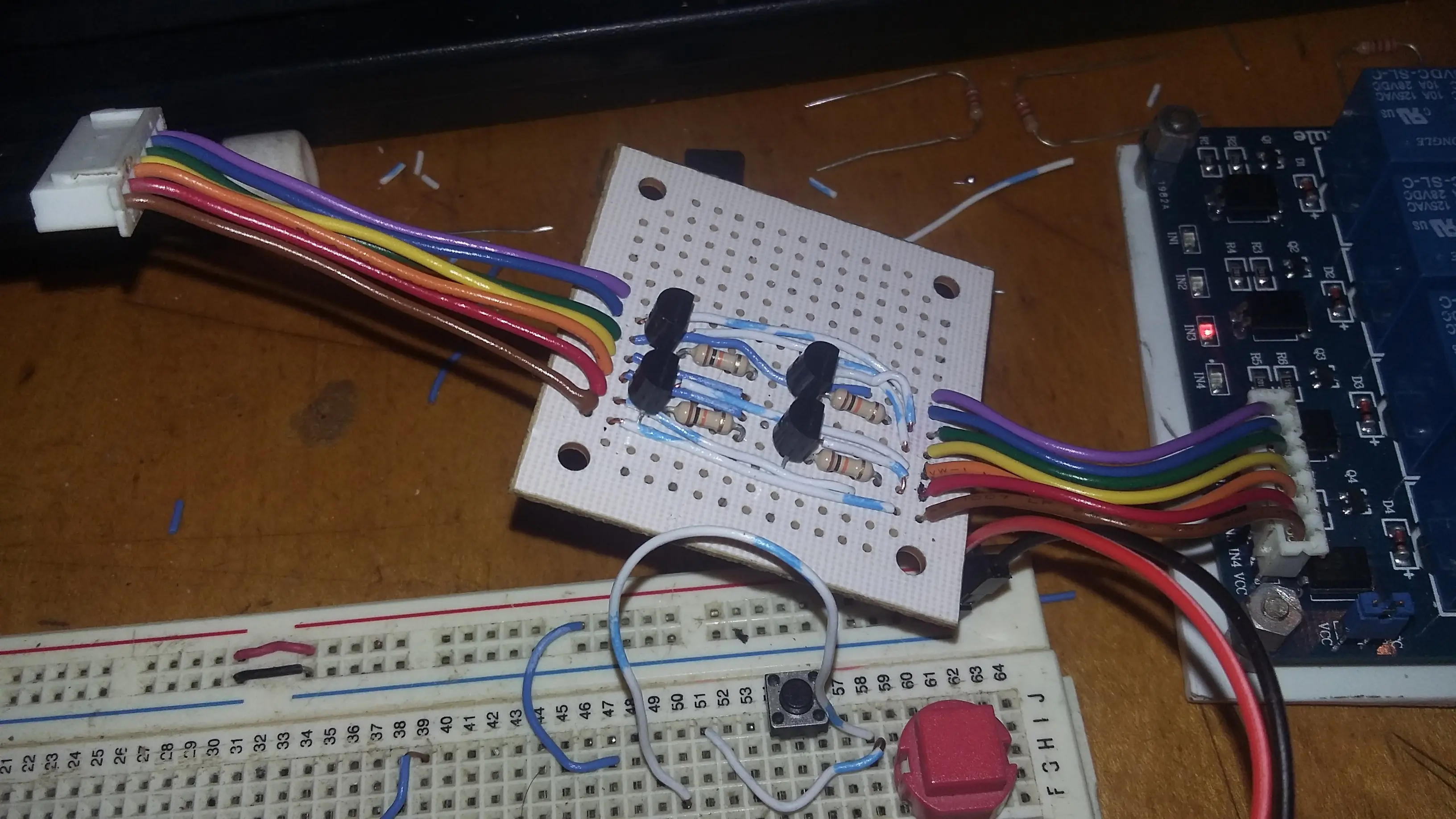

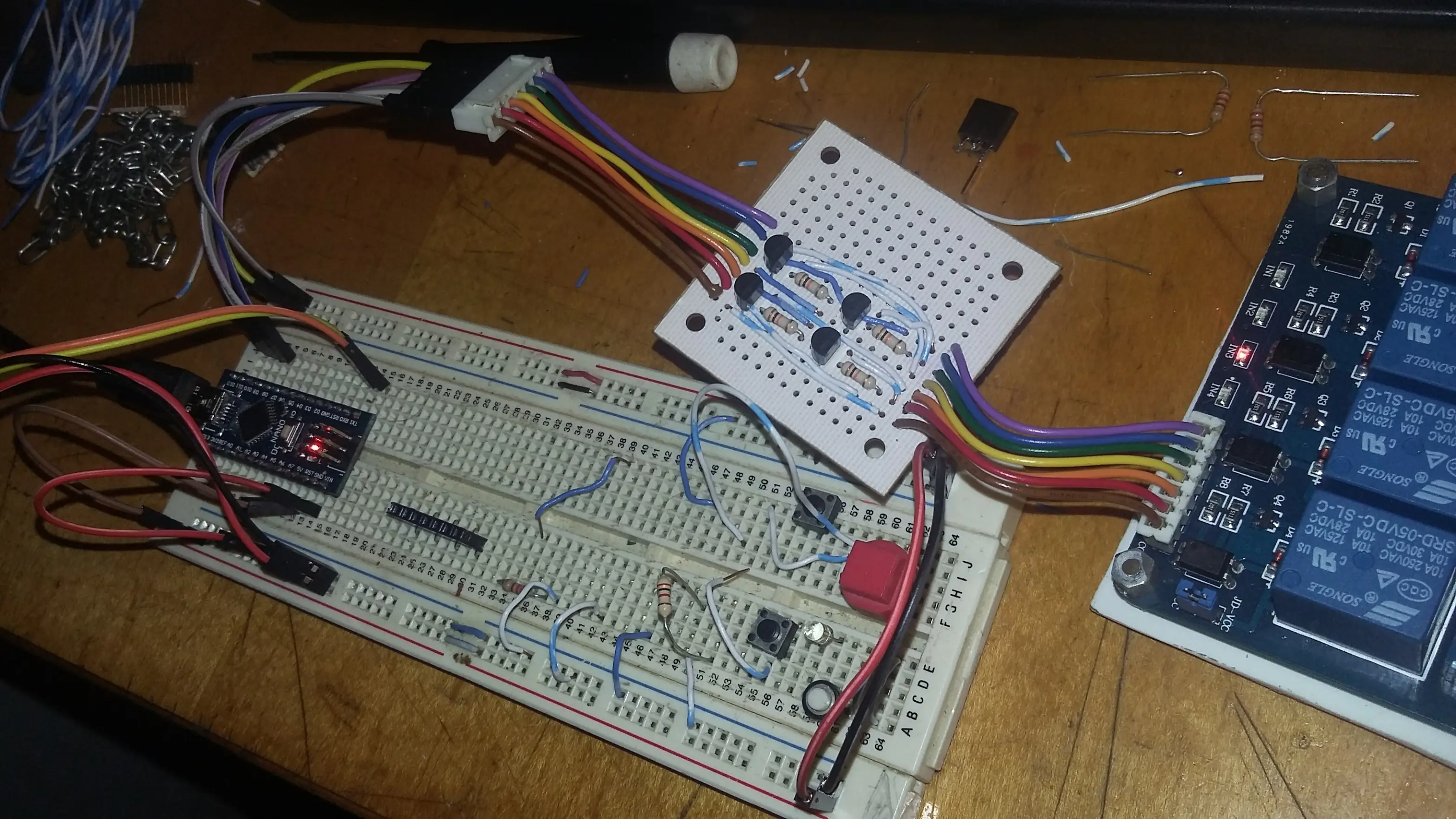

y seguimos con la conexion al ARDUINO y el modulo relay!

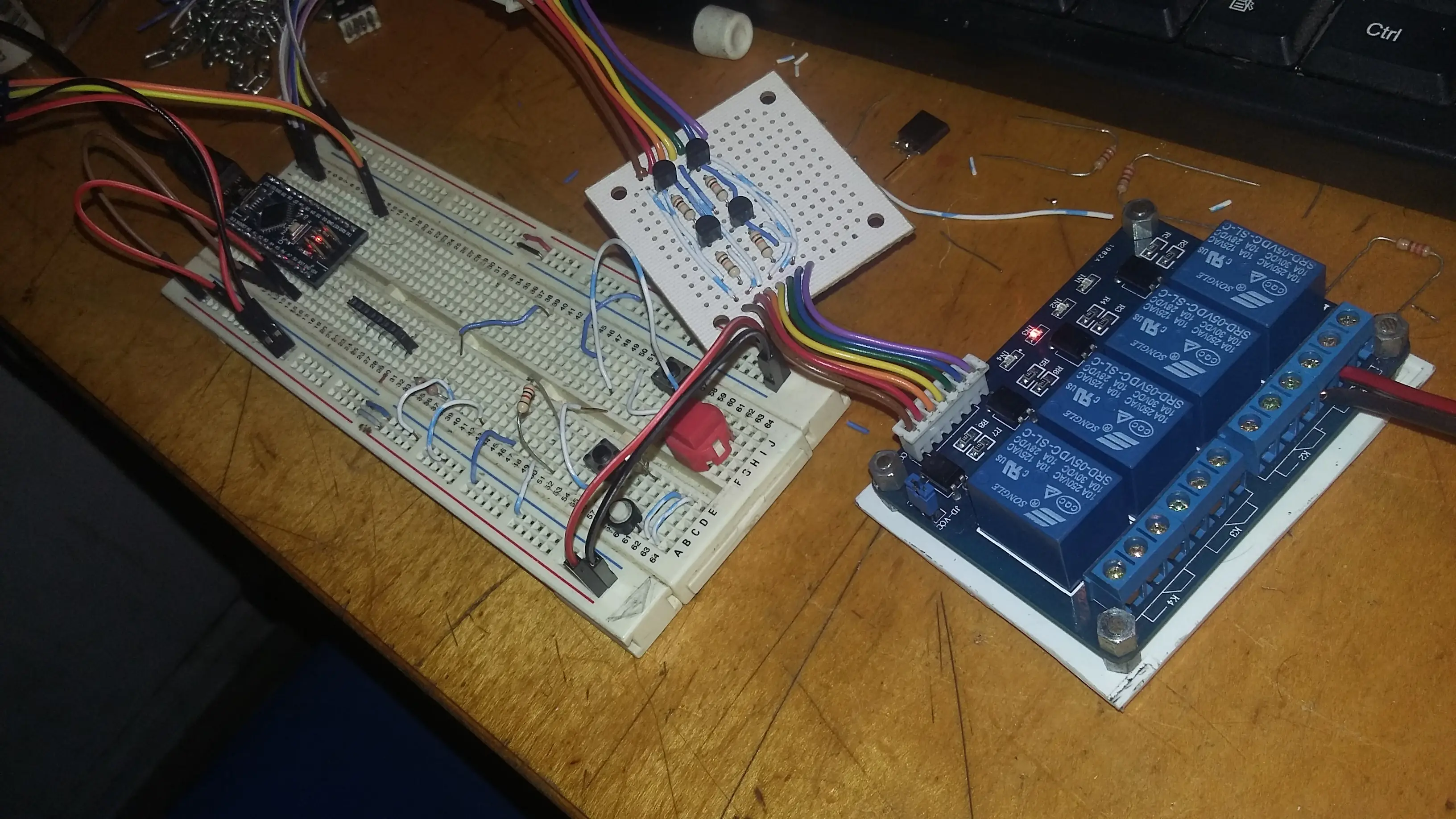

listo me que do funcionando tal y como lo mandan los casnones . Es decir del el arduino mando prender un pin=1 entonces se activa el relay, mediante el uno logico de mi arduino

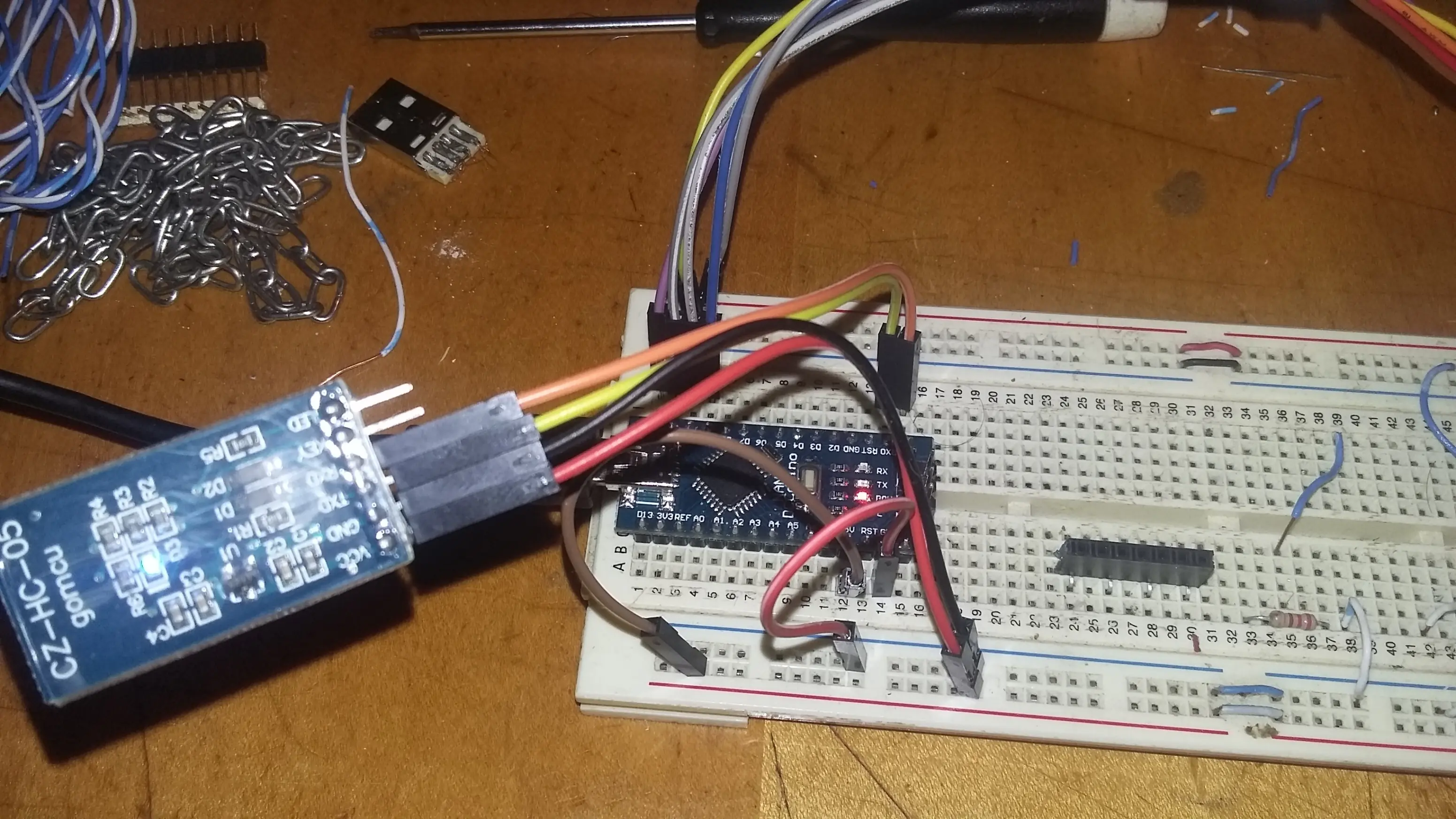

si tienes un modulo bluetoth en el proximo post te enseño como controlar el modulo relay mediante, el telefono creando nuestra aplicacion, en ANDROID!
