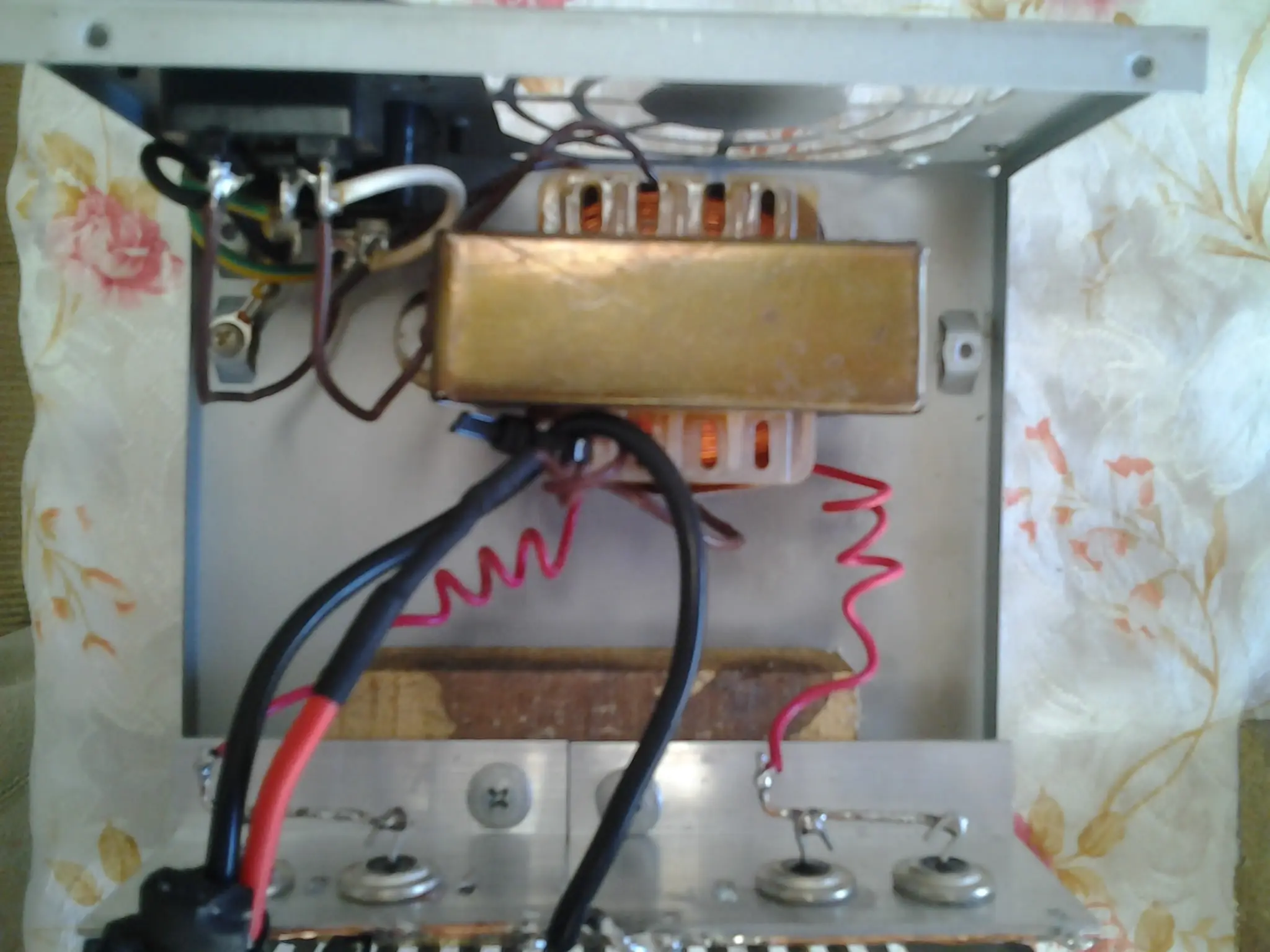

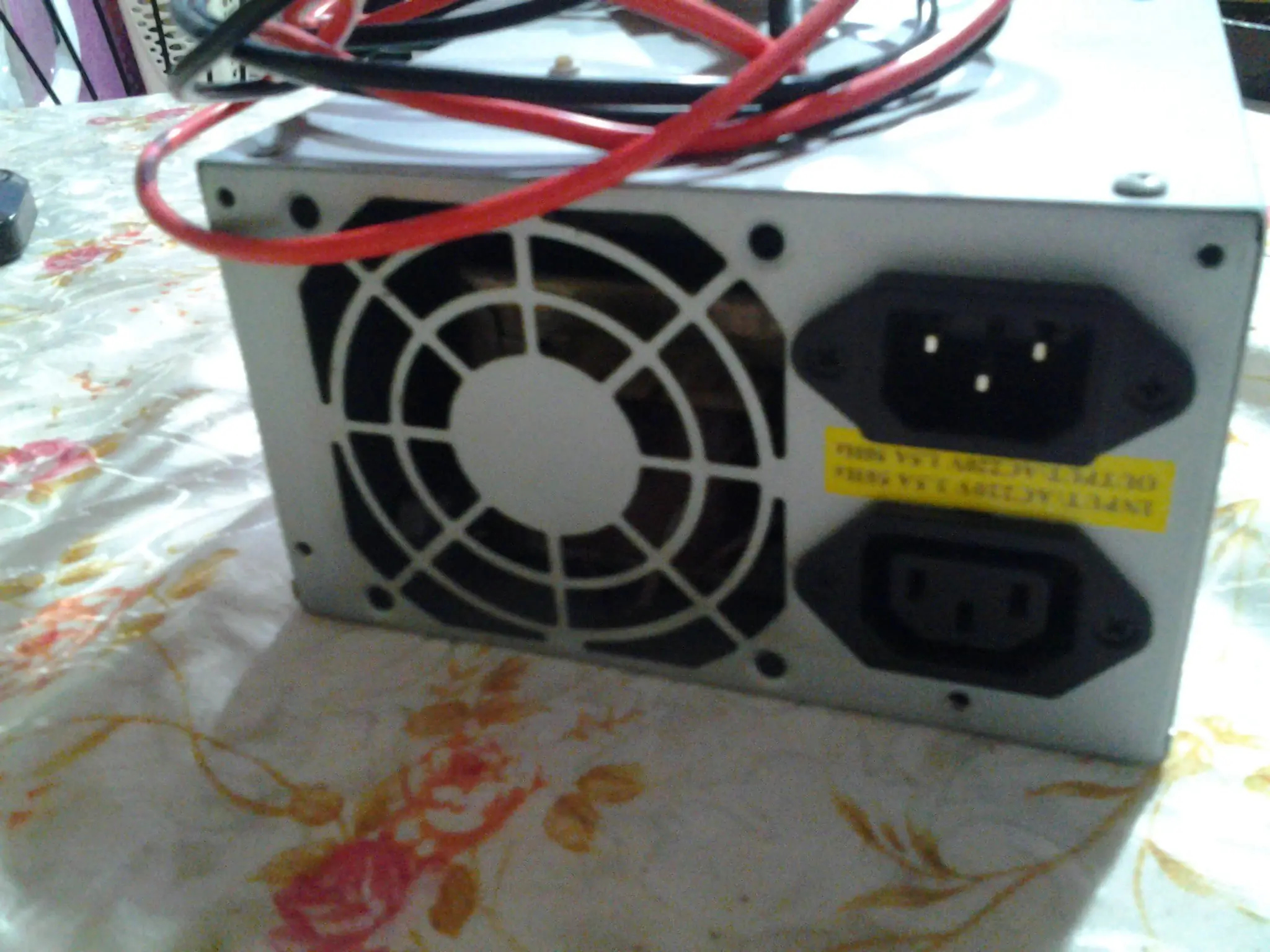

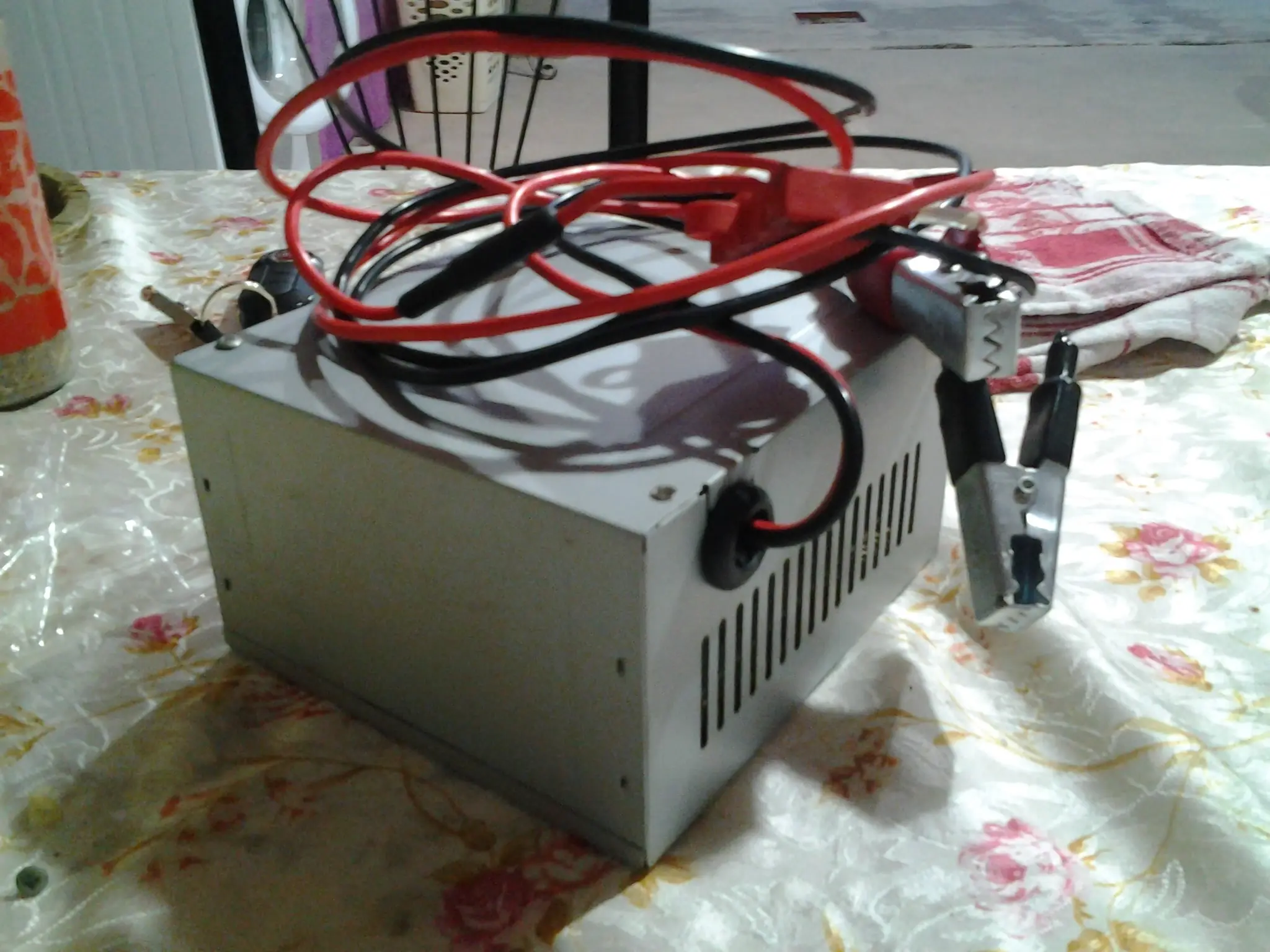

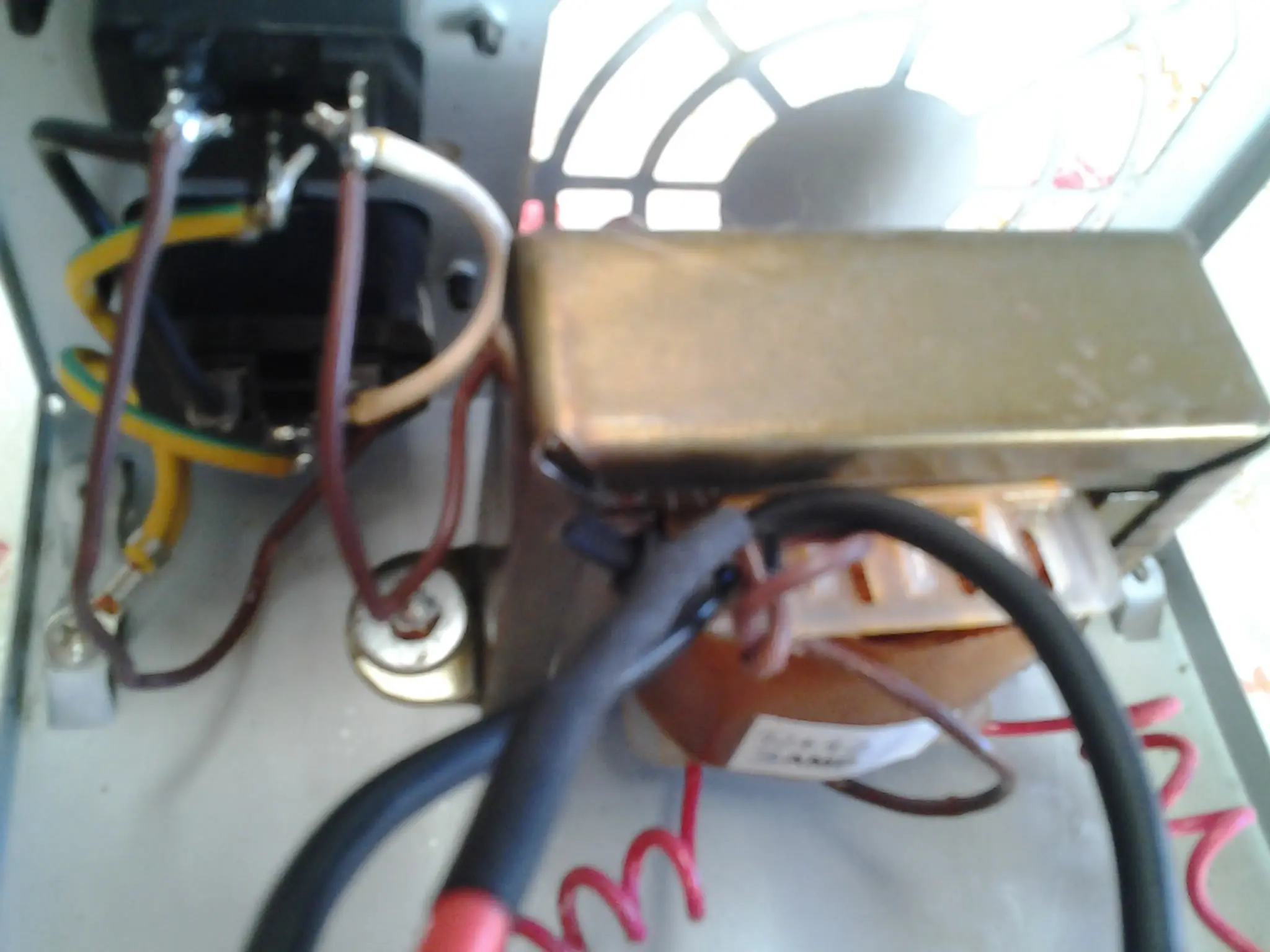

bueno no se si publico donde corresponde pero queria mostrarles el cargador de baterias que arme con un circuito que esta publicado por aca tambien,,con pocas cosas y anda perfecto,,use 4 diodos negativos de los que se usan en alternadores o incluso cargadores,el gabinete use uno de una fuente de pc que tenia por ahi y un trafo de 12 + 12 , 3 amper

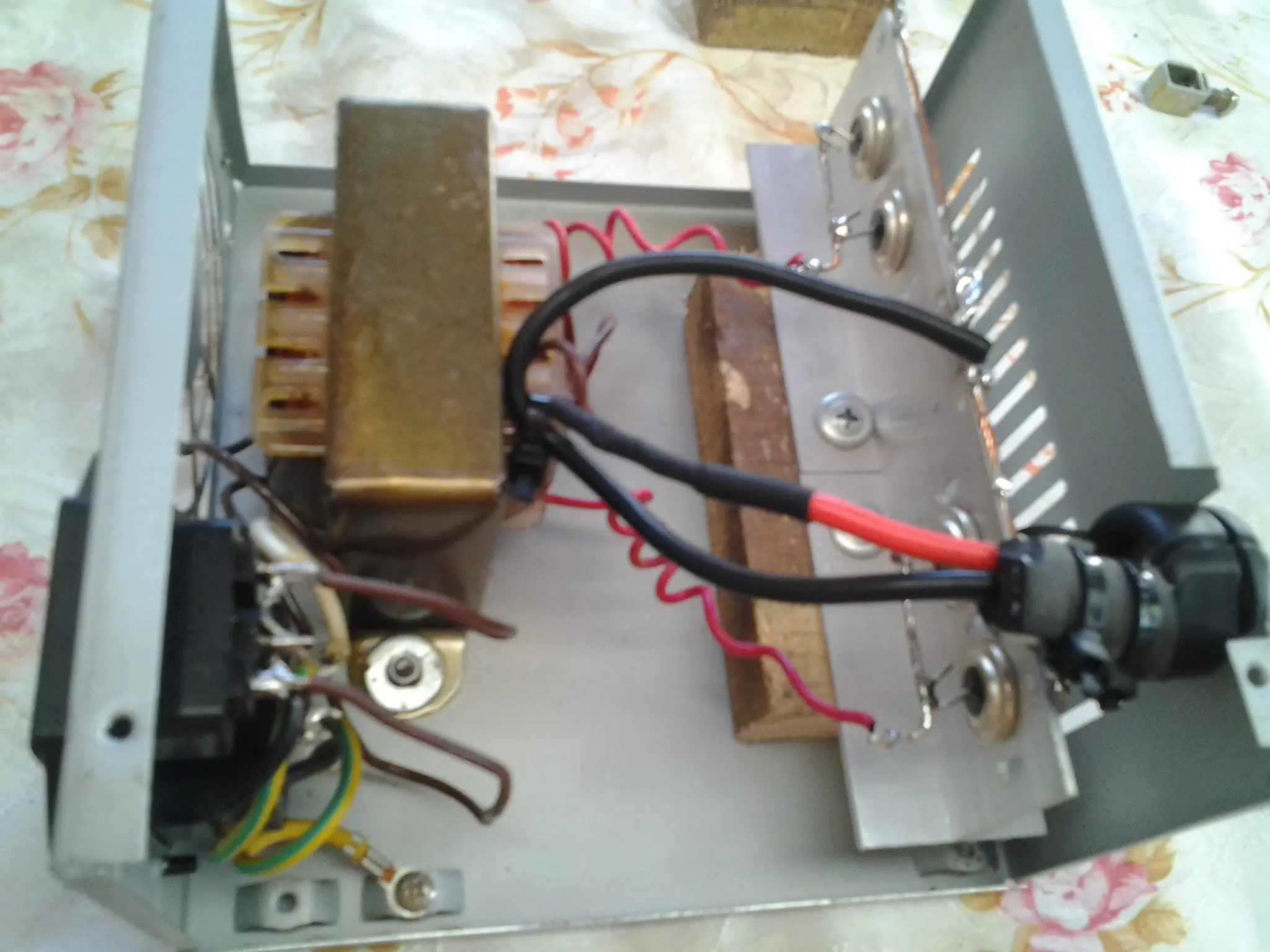

me faltaria para completarlo y que quede lindo una llave de encendido y un led para que no quede tan pobre.los disipadores estaban en la fuente de la pc esta misma asi que me vinieron bien, le hice los agujeros para que entren los diodos,la masa es el disipador que los conecte entre si con unas patitas que venian como remachadas en el aluminio y el positivo es el punto medio del trafo..y logicamente los 220 v le puse un cable de pc....diez puntos y gracias al que publico el circuito.cualquier consulta estoy para ayudarlo[img

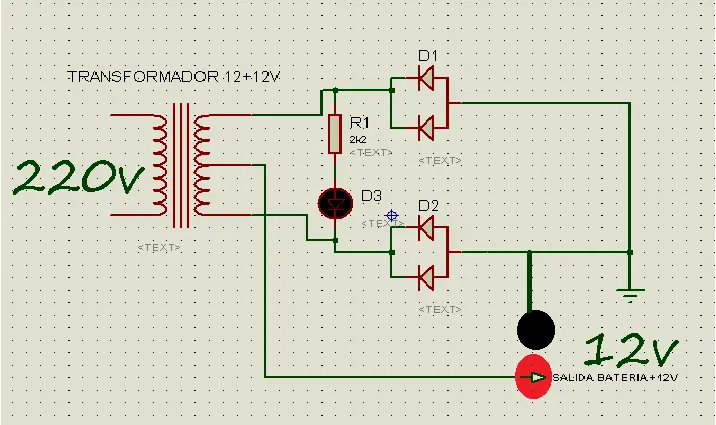

este es el circuito.

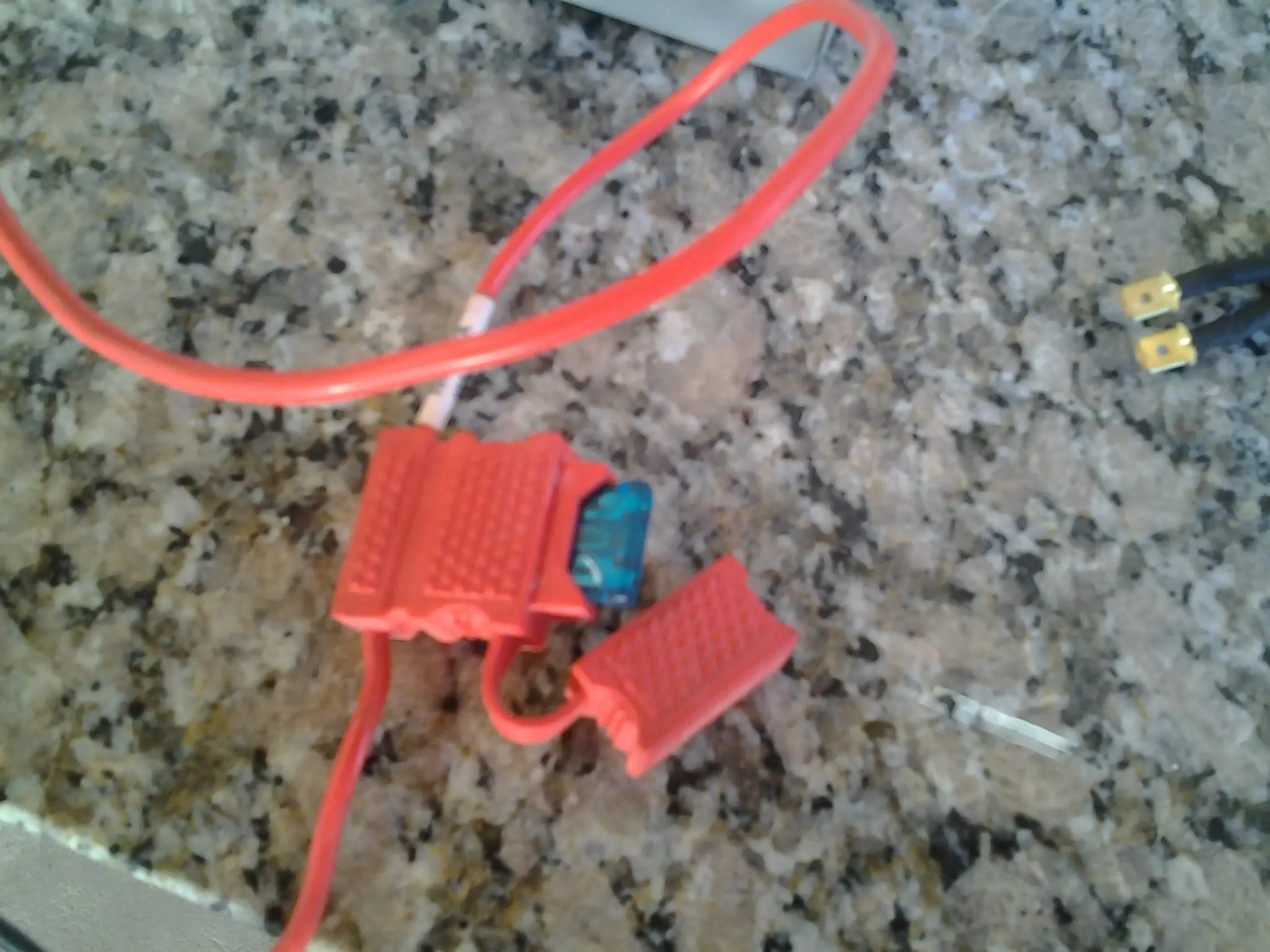

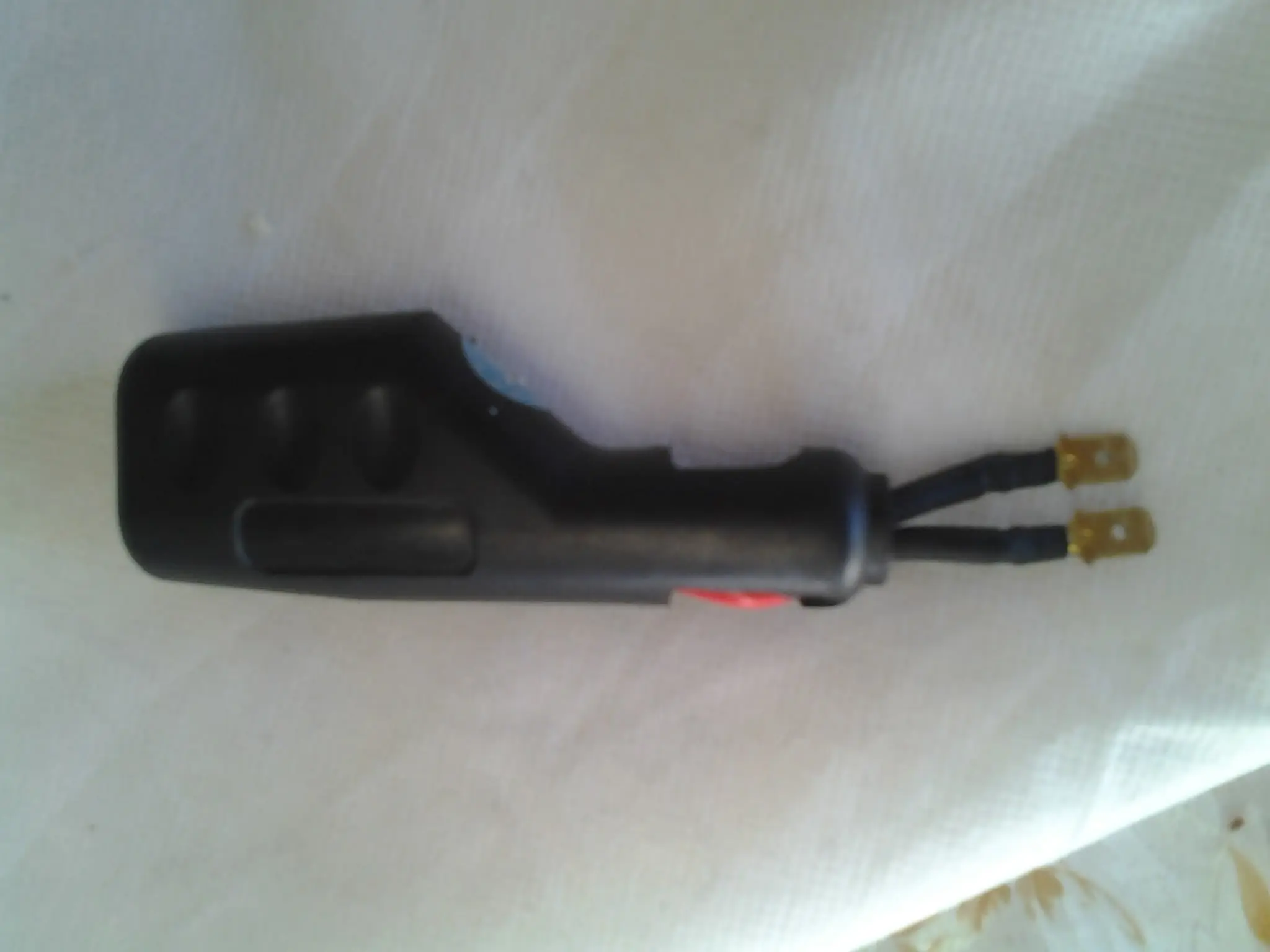

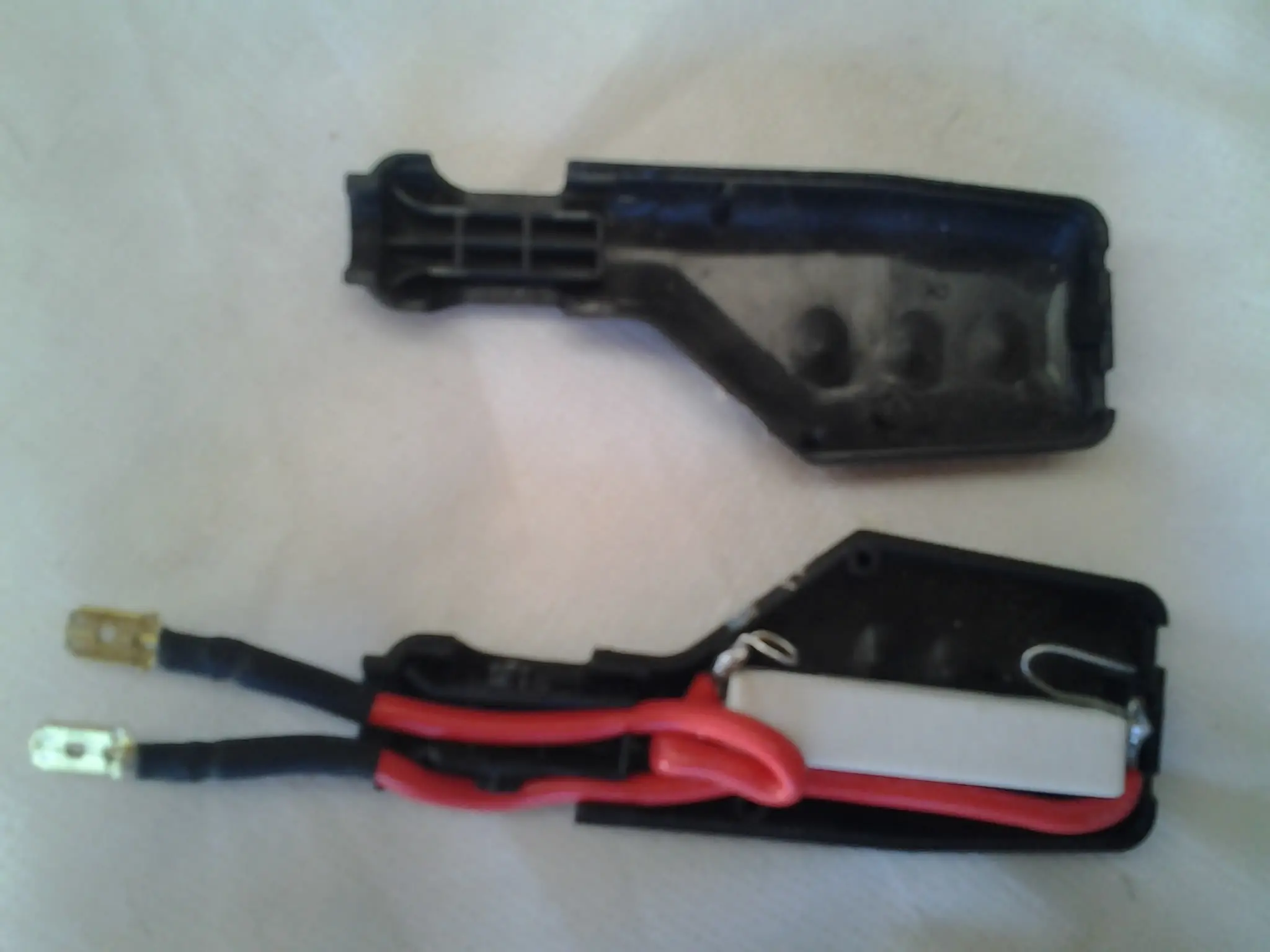

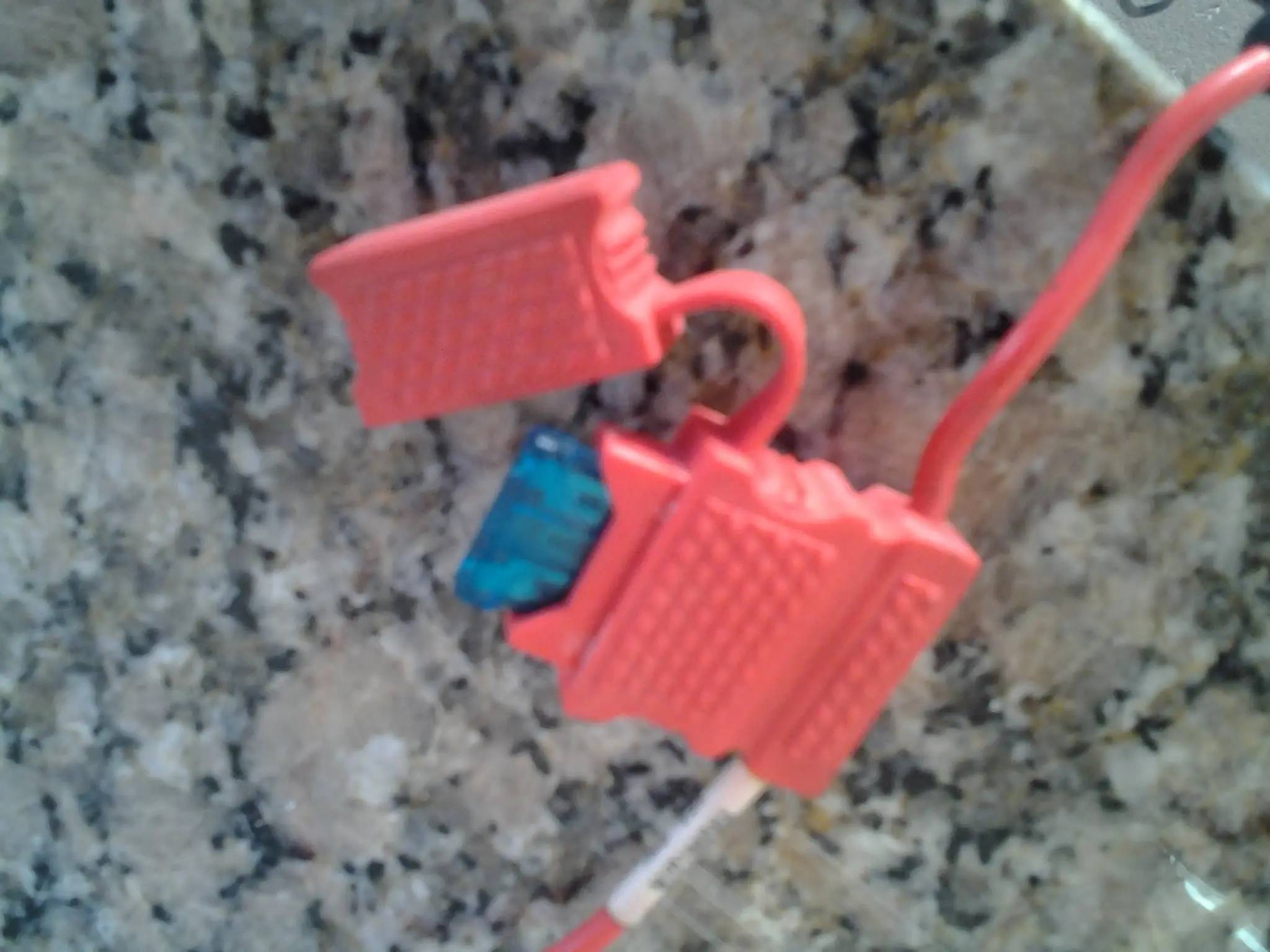

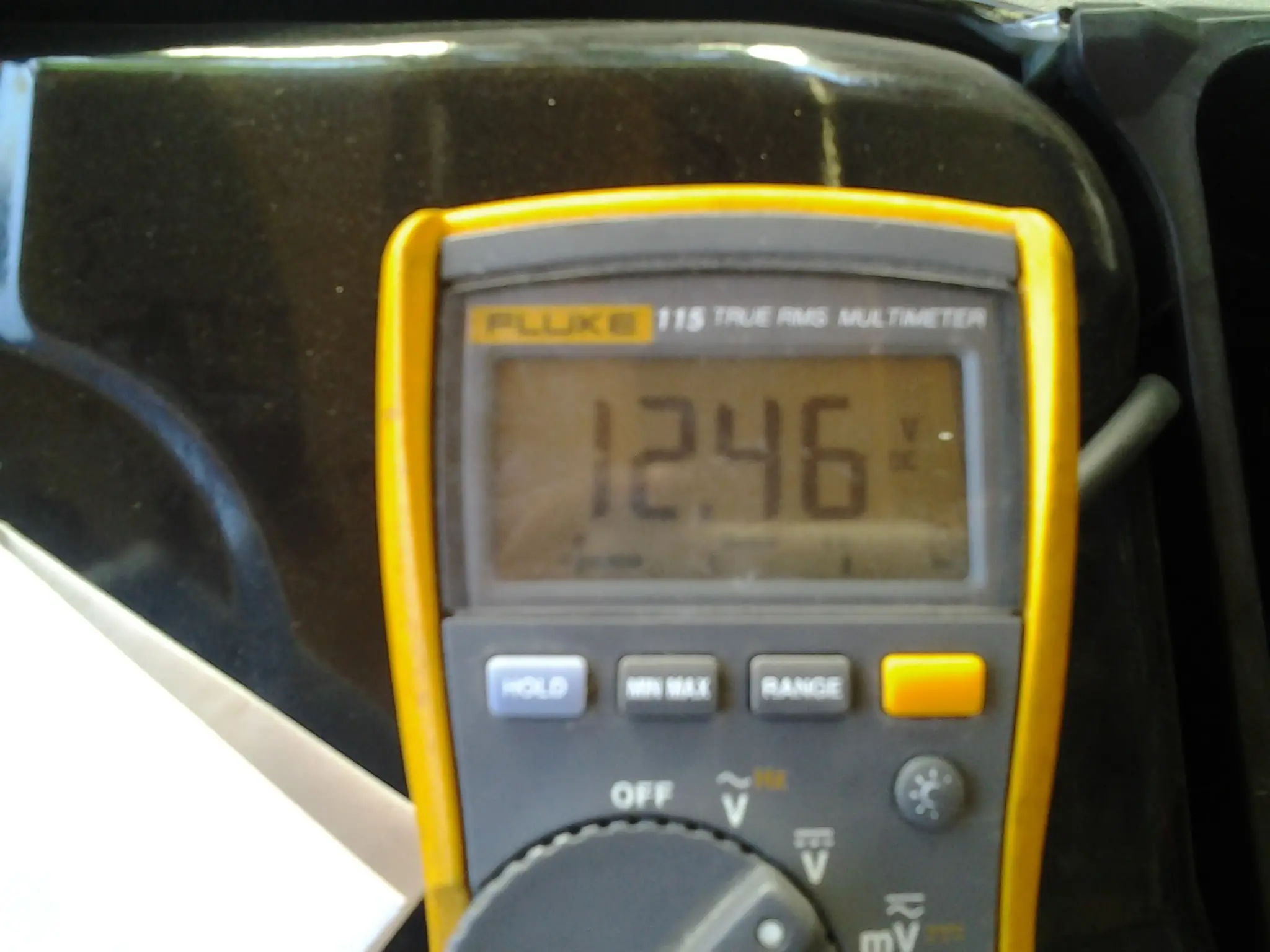

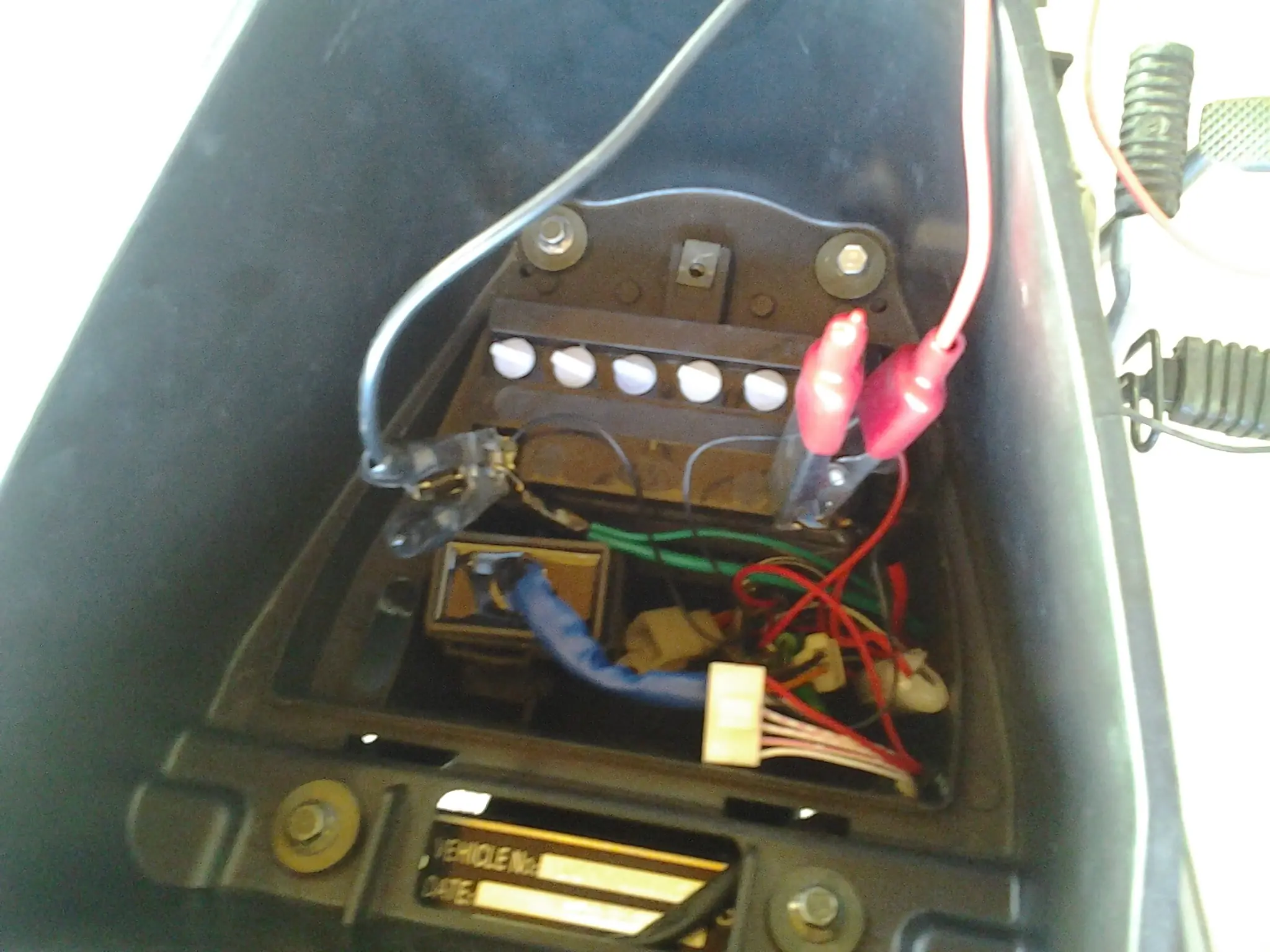

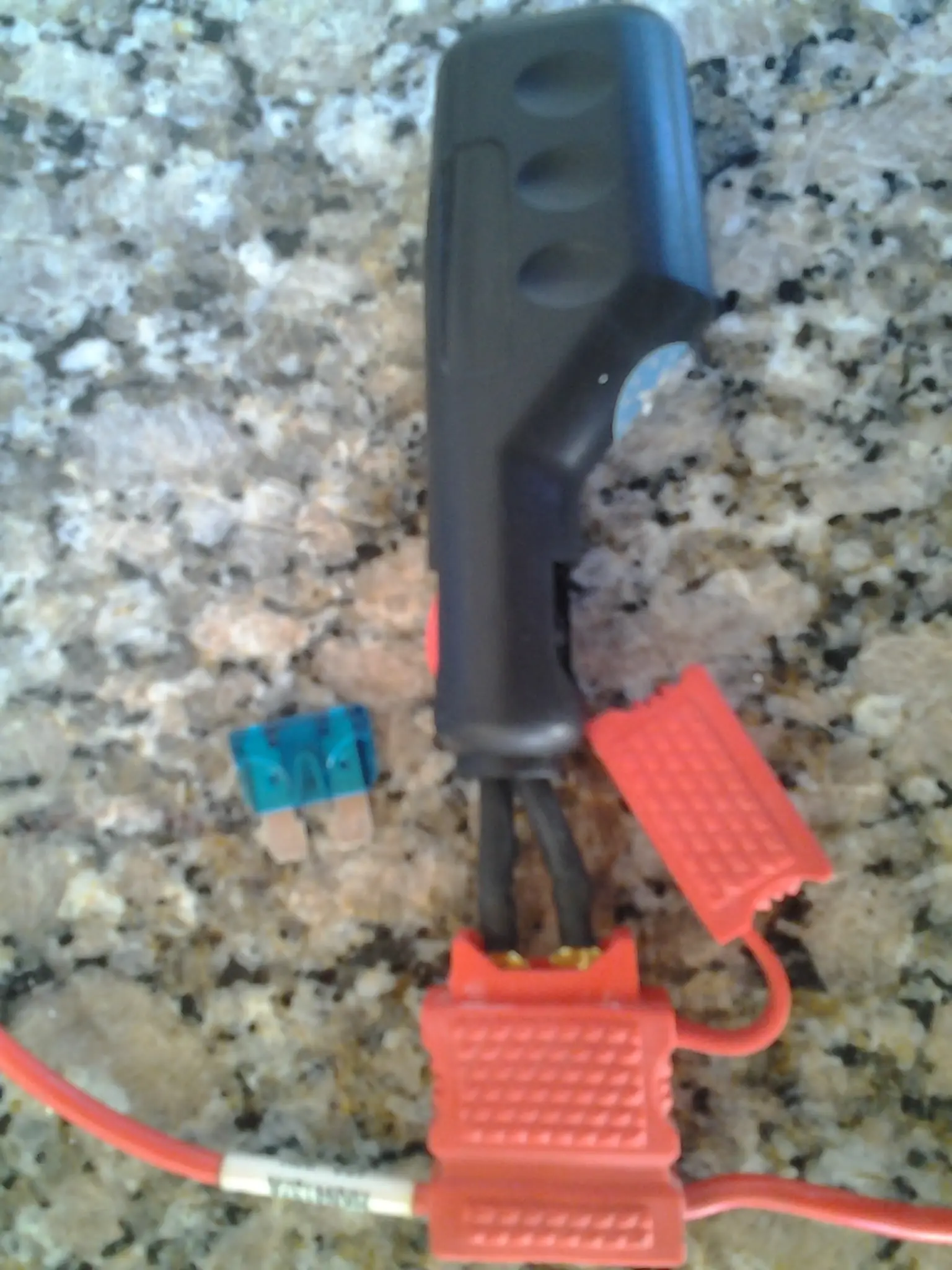

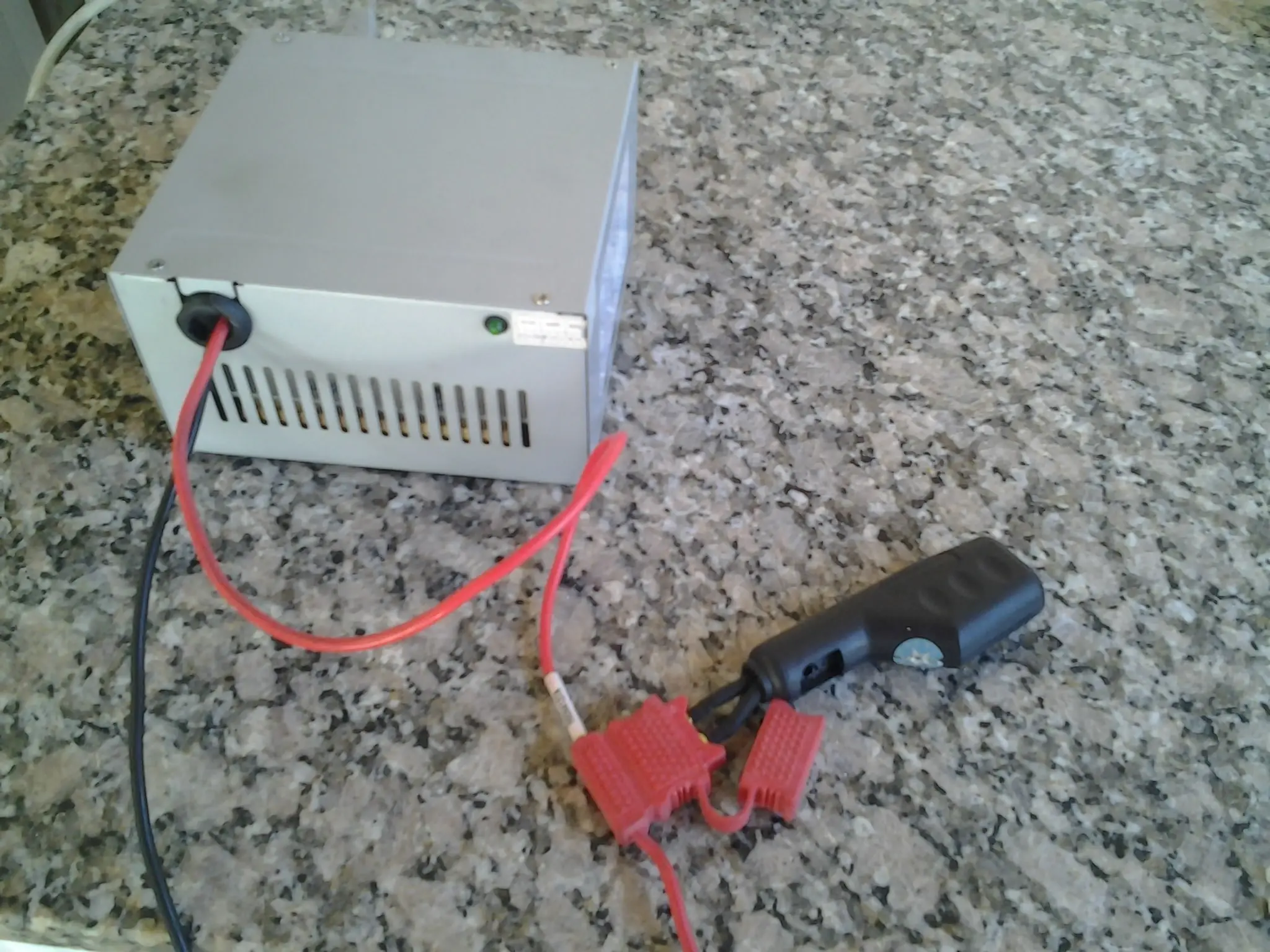

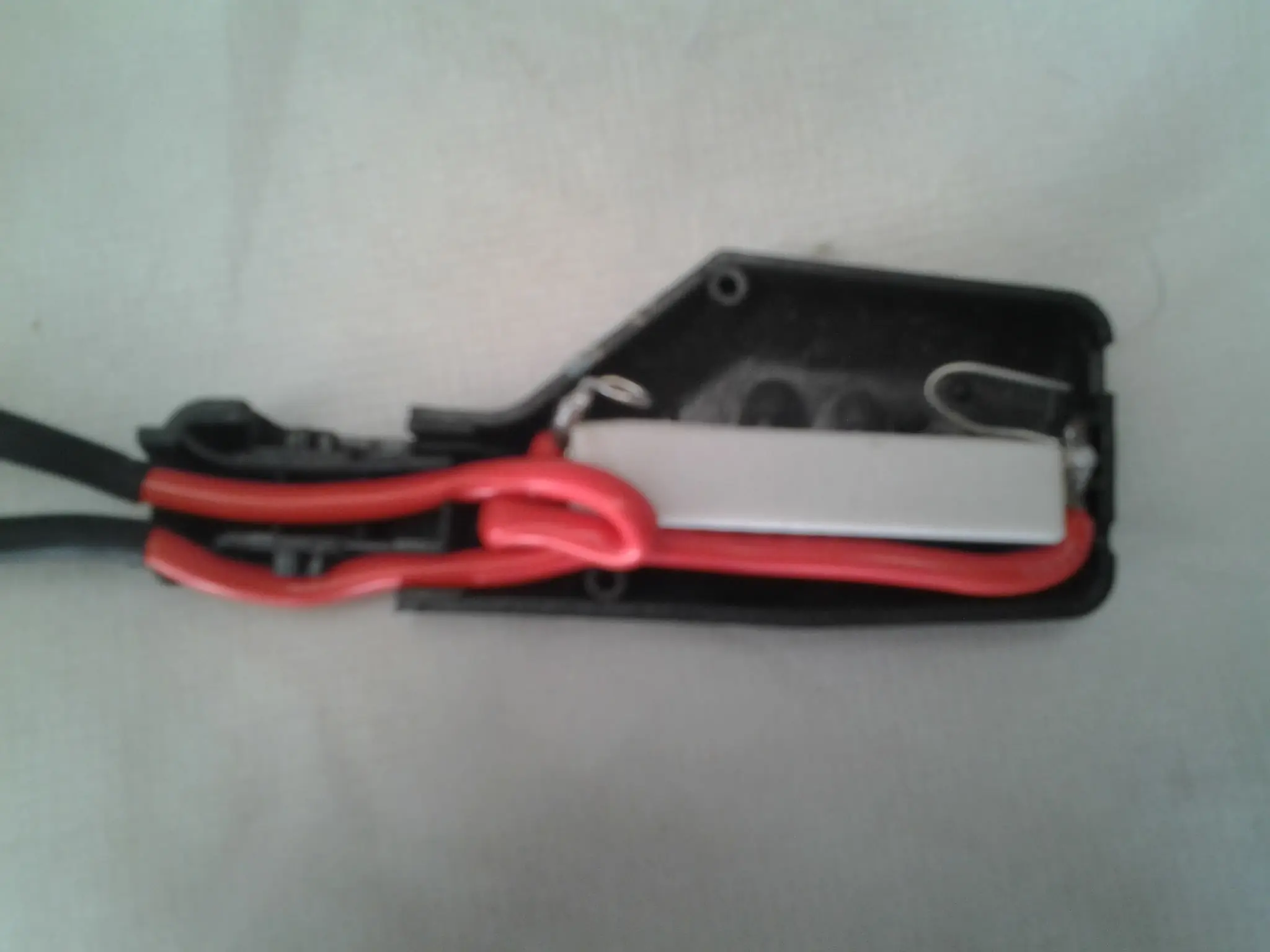

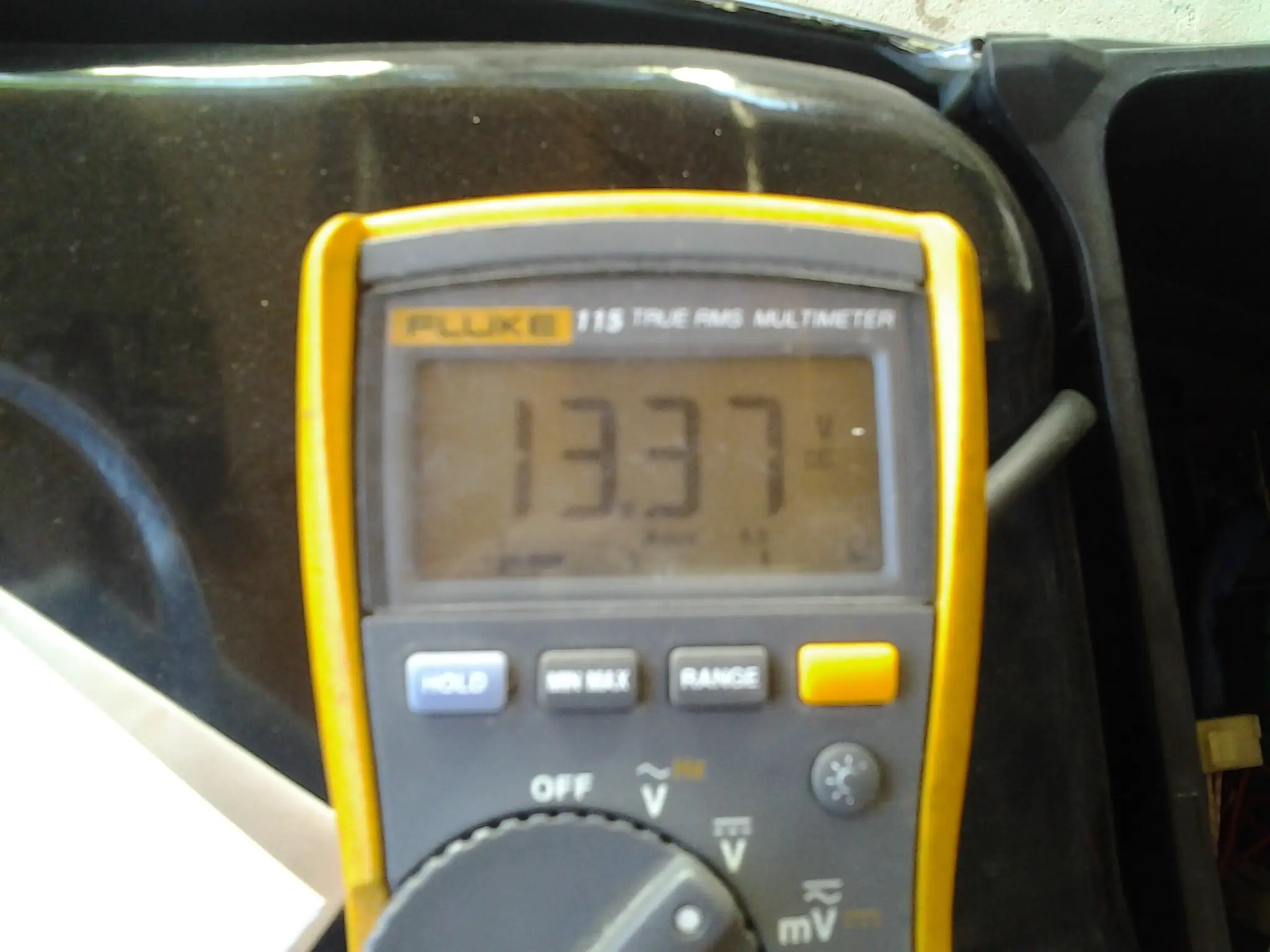

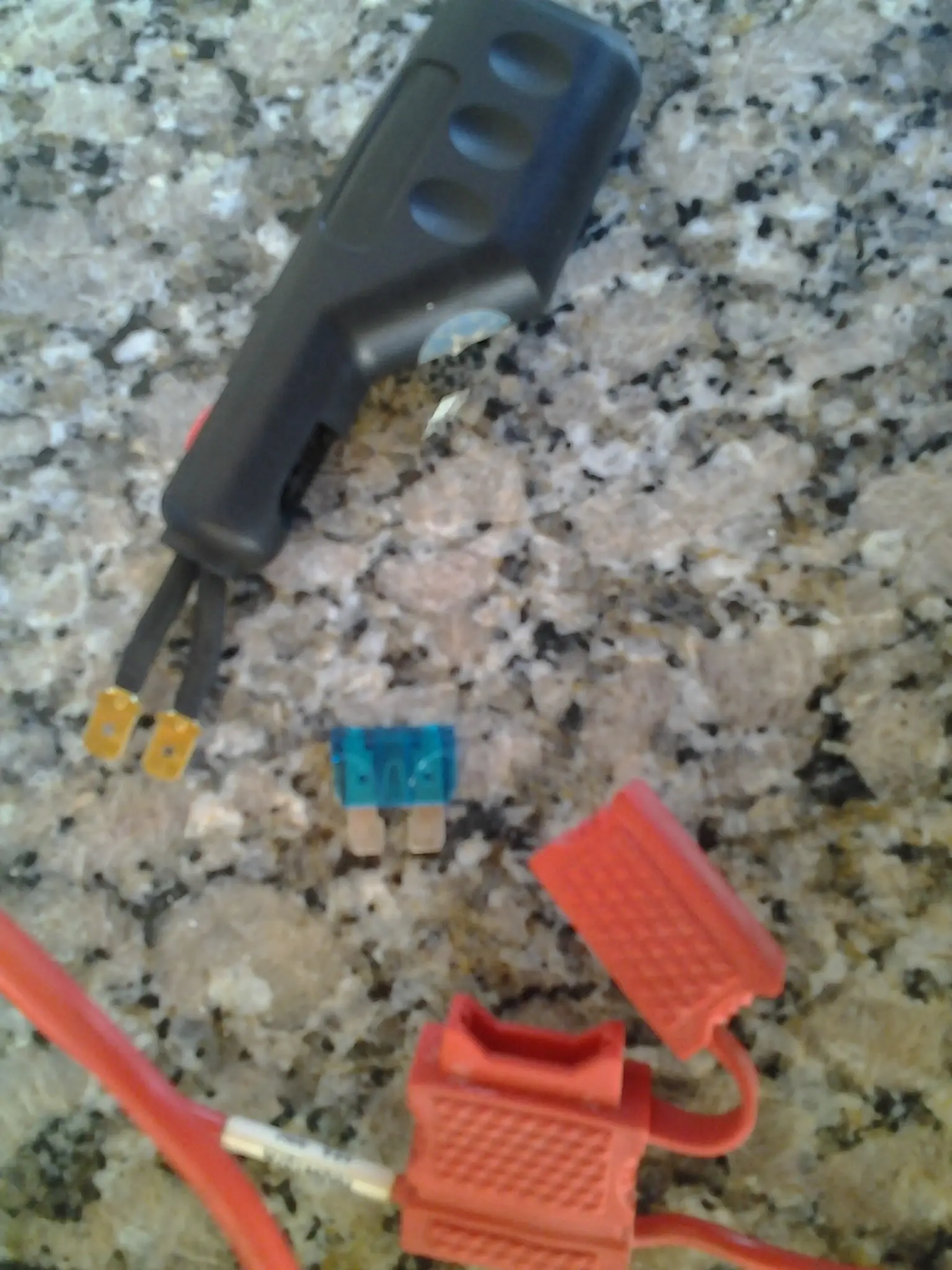

aca subo una variante para cargar baterias de motos de 12v....como son un poco bastante mas delicadas que las de auto con este dispositivo hace una carga mas lenta pero igual de efectiva,esto se puede instalar dentro del gabinete y poner una llave inversora de dos puntos pero como no queria trabajar mucho ya que le puse un led y una llave que fue una porqueria que se derritio al soldarla ,,me embronque y se la saque y arme este chiche por fuera,es una R de 10 ohm x 15w de ceramica y la puse dentro de una carcasa de cargador de celu vieja.y va en serie en donde esta el fusible.... yo le puse un fisible en la linea del positivo, le saco el fuse y le conecto el dispositivo en serie como si fuera el fuse y listo,ahi van los voltajes con y sin dispositivo.
