La nueva serie de motherboards Z68 de Gigabyte combina las ventajas de las plataformas Intel ® P67 e Intel ® H67, ofreciendo lo mejor de ambos mundos. Hoy les presentamos el Z68XP-UD3-iSSD, único motherboard del mercado que cuenta con un conector mSata y un SSD Intel de 20GB pre instalado que nos permite disfrutar de la tecnología "Intel Smart Response" con la que es posible conseguir una mejora del rendimiento de nuestro HDD de hasta un 60% con las ventajas que esto nos aporta.
Características
Patented GIGABYTE DualBIOS™ technology delivering highest level failure protection
Supports for LGA1155 2nd Generation Intel® Core™ Processors
SLI and CrossFireX multi-graphics support for ultimate graphics performance
HDMI graphics output for smoother HD video playback
GIGABYTE 3x USB Power with On/Off Charge USB ports
Supports USB 3.0 with superfast transfer rates of up to 5 Gbps
High speed SATA3 storage interface with superfast 6Gbps link speed
Integra conexión de alta velocidad Gigabit Ethernet
XHD technology accelerating hard drive performance with ease
Hybrid EFI technology with DualBIOS for 3TB HDD support
Ultra Durable™ 3 technology with 2oz copper PCB design
Touch BIOS™ delivers the innovative new way to modify BIOS
Optimize Intel Smart Response Technology with pre-bundled 20GB mSATA SSD
El Motherboard
El Z68XP-UD3-iSSD es un motherboard en fotmaro ATX, basado en el chip Intel Z68 totalmente compatible con la 2ª generación Intel Core con socket 1155. Como principal novedad incluye un conector mSata con un SSD Intel de 20 GB pre-instalado, Dual Bios e incluye diseño Ultra Durable 3 (PCB con 2oz de cobre, capacitores Japoneses de estado sólido, MOSFET's de bajo RDS y bobinas con núcleo de ferrita). Gigabyte reserva el color negro en el PCB para los modelos a partir de UD4 (inclusive), por esta razón el Z68XP-UD3-iSSD utiliza el color celeste para su PCB.
Como ya dijimos el Z68 combina las ventajas de los chipsets Intel P67 e Intel H67 y nos ofrece dos tecnologías propias de este chipset: Intel Smart Response y Lucyd Virtu. Estas no son tecnologías propias de Gigabyte, pero con el Z68XP-UD3-iSSD las maximiza incluyendo conector mSata, unidad SSD de 20GB y puerto HDMI.
El socket se encuentra rodeado por las 7 fases y los capacitores Japoneses con los que cuenta el diseño "Ultra Durable 3" de un lado y el SSD Intel que detallaremos mas adelante del otro. Justo encima encontramos los mosfets refrigerados por un disipador de aluminio gris similar al que cubre al chipset. Gracias a la tecnología Lucid Virtu podremos sacar provecho del IGP de nuestro procesador Sandy Bridge.

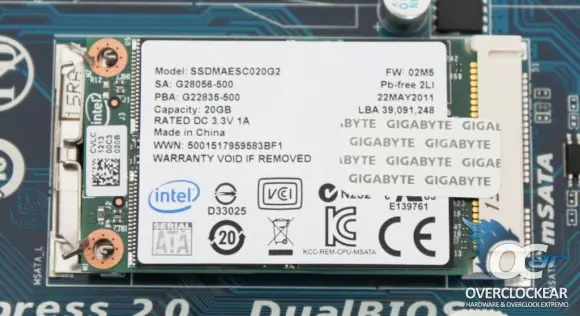

Insertado en el conector mSata en el centro del motherboard encontramos el disco SSD Intel 311 Series. Tiene una capacidad de 20GB y alcanza los 200 MB/s y 105 MB/s en lectura y escritura respectivamente. Intel diseñó este disco especialmente para ser utilizado con la tecnología Intel Smart Response Technology o ISRT que es una de las novedades que nos trae el chipset Z68. Ademas es posible reemplazar el SSD por otro de mayor tamaño (la tecnología ISR soporta discos de hasta 64GB) o quitarlo para utilizarlo para otra cosa.

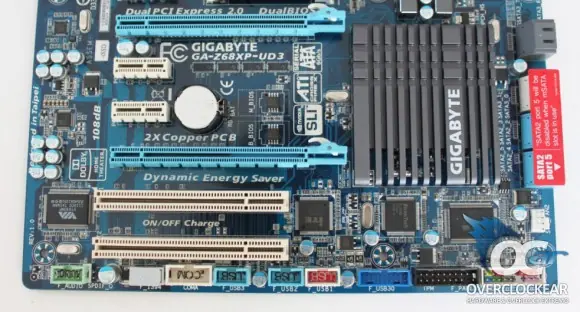

Aquí tenemos la parte inferior del Z68XP-UD3-iSSD. Dispone de dos PCIe 2.0 en los que si instalamos una sola VGA, correrá a x16, si decidiéramos en cambio instalar dos tarjetas gráficas, ya sea SLI o Crossfire, ambos puertos correrán a x8. También incluye 3 PCIe x 1 (en la foto vemos dos de ellos) y 2 puertos PCI estándar. En la parte inferior vemos los conectores frontales de Audio, USB 2.0, puerto COM, CD IN, el conector USB 3.0 On / Off Charge que, sirve para cargar nuestros dispositivos Apple aunque el PC se encuentre apagado.
En la primer foto vemos la zona del chipset, que esta refrigerado por un disipador color gris de gran tamaño, además de los 4 puertos Sata 3Gbps (en celeste) y 2 puertos Sata 6Gbps (en blanco). La calcomanía roja nos advierte que cuando estemos utilizando el puerto mSata (puerto para el SSD) el puerto sata Nº 5 se deshabilitará de forma automática por lo que tenemos que tener cuidado de no conectar allí ningún dispositivo. Cuenta con cuatro slots para memorias DDR3 en Dual Channel (por lo que podemos instalar hasta 4 módulos de 8GB cada uno) y soporta hasta 32Gb a velocidades de 1066/1333/1600/1866 y 2133 Mhz.

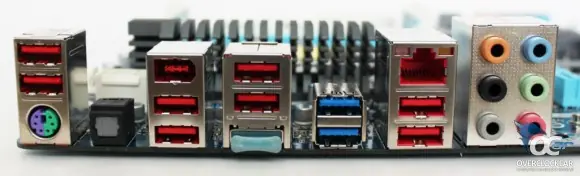

En el backpanel del Gigabyte Z68XP-UD3-iSSD encontramos 1 conector PS/2 para mouse o teclado, 8 USB 2.0 (en rojo), 2 USB 3.0 (en azul), 1 RJ45 Lan, 1 Firewire, 1 salida óptica SPDIF, 6 conectores Jack de audio y como única salida de video un puerto HDMI 1.4a (en la imagen con un protector plástico). Aclaramos que el Z68 soporta DisplayPort, VGA y DVI pero Gigabyte decidió no utilizarlos.
