hola taringueros hoy les dejo este tuto que encontre por ahi esta buenisimo
para los que entienden algo de electronica y para los que no mmm.... no se?
y los intrusos como yo je je je
Excelente amplificador estereo de transistores de 100w por canal, ideal para videorockolas, computador, tabernas Etc.
Siga los mismos pasos que aplicamos en "Ensamble de un Amplificador". Este no es un amplificador para principiantes, recomendamos que constuya primero el amplificador de 100 vatios o el de 30 vatios.
Teniendo la máscara de componentes y el circuito impreso, es fácil realizar el levantamiento del diagrama esquemático; el cual queda como ejercicio o tarea.
Este amplificador fue probado con 2 parlantes de 300 watts a 8 ohmios y 12 pulgadas, dando un excelente rendimiento. Puede colocarle parlantes de hasta 400 vatios. Si desea trabajarlo a 4 ohmios, recuerde colocar un disipador bastante grande y un ventilador.

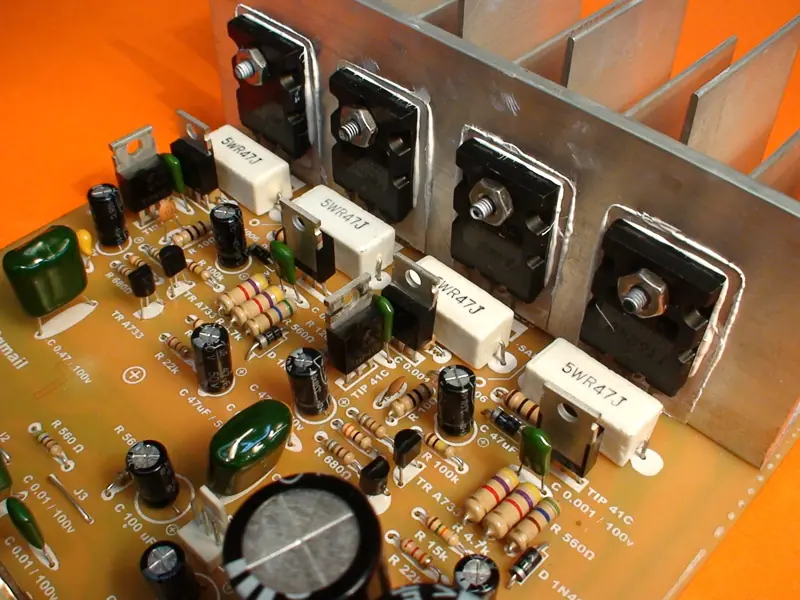

Cerciórese de colocar los transistores en la posición correcta, teniendo como guía la máscara de componentes, de no ser asi puede quemar su amplificador o simplemete no funsione.
Si Desea trabajar este amplificador a 4 ohmios, Los TIP42C, se calientan bastante, así que Le recomendamos colocarles disipador, y un ventilador al disipador de las salidas.

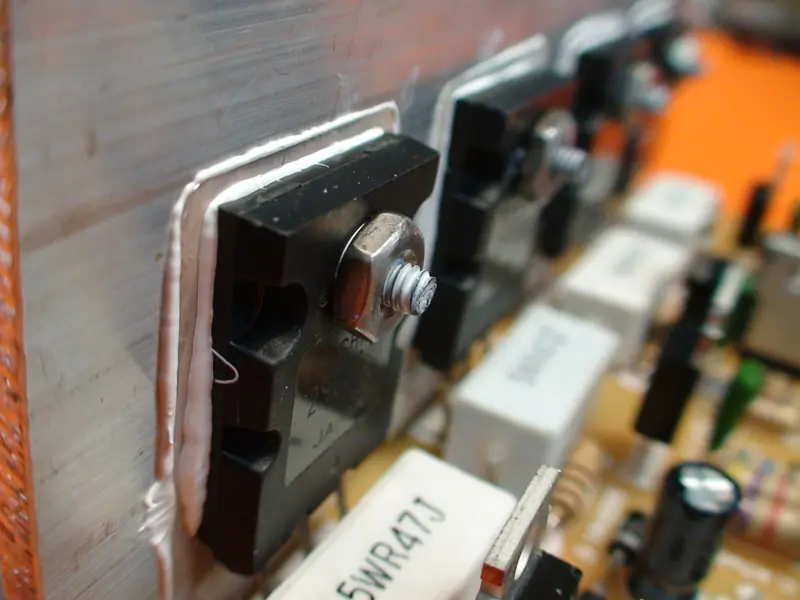

No olvide que los transistores de salida van aislados del disipador con aislantes de mica y grasa siliconada para trasnsmitir el calor al aluminio. En caso de no conseguir los transistors 2SC3280, puede reemplazarlos por los 2SC3281, pero si lo que quiere es mejorar el rendimiento del amplificador, o usar un transformador con un voltaje un poco mas alto, utilice transistores 2SC5200.
Además es importante que el disipador sea lo suficientemente grande, ya que estos transistores emiten bastante calor.

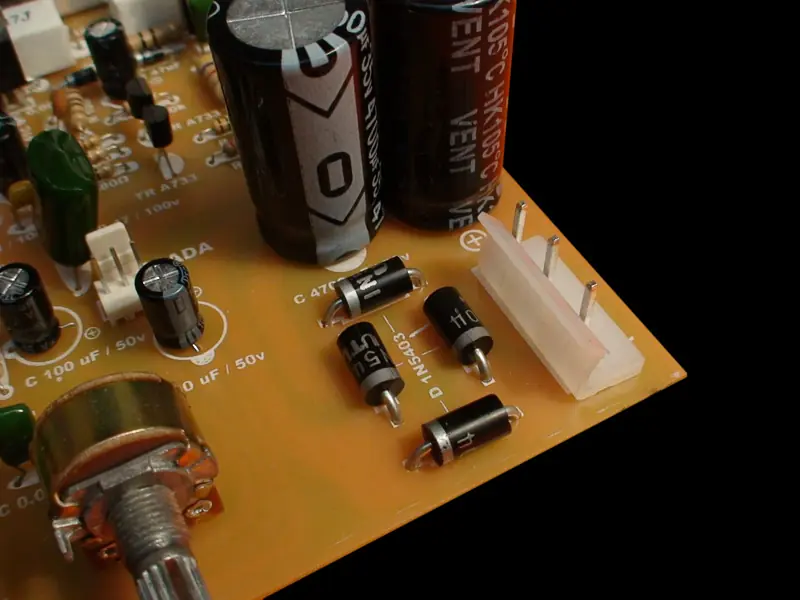

La posición de los diodos es muy importante, fíjese bien antes de colocarlos. Recuerde que los condensadores electrolíticos tienen polaridad, de no ser colocados correctamente, pueden estallar. Ríjase por la máscara de componentes.

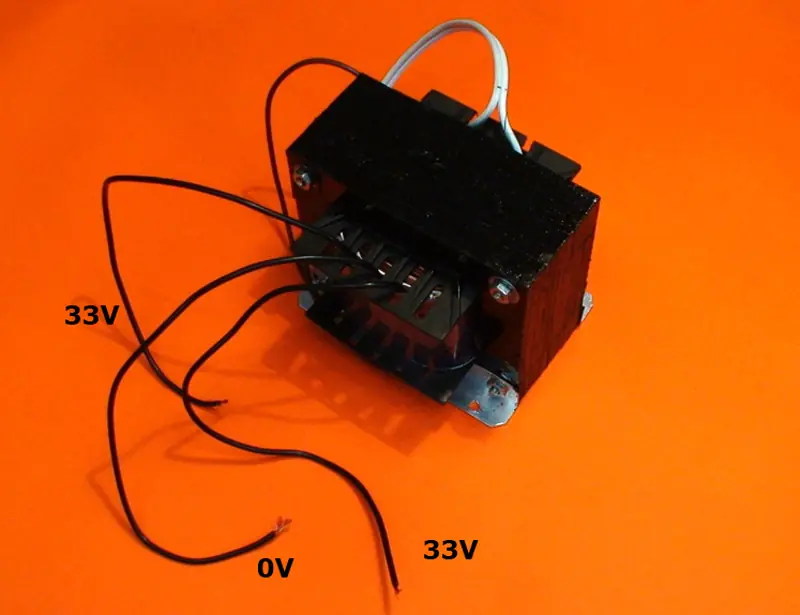

Recuerde que el transformador tiene 3 cables, 2 de ellos marcan 33 voltios, con respecto al TAP central que marca cero, y entre los extremos marca 66 voltios. El transformador es de 8 amperios y debe ir conectado a la tarjeta respetando que el TAP central va a el tierra (GND), y los dos extremos van a las entradas de corriente alterna (~).
Para la construcción de este transformador, usamos un núcleo de 3.8 centímetros, por 4 cm. En Colombia el voltaje de la red pública es de 115 voltios, por lo tanto fue necesario enrollar 386 vueltas de alambre calibre 23 en el devanado primario y 221 vueltas de alambre calibre 18 en el secundario.
Para los países que tiene un voltaje de 220 en la red publica, es necesario dar 739 vueltas en el devanado primario y el calibre de este, baja a 25.
Recuerde que este transformador, por tener TAP central, es necesario detenerse a la mitad de las vueltas del secundario y soldar un cable de salida, antes de dar la otra mitad de vueltas de alambre.
Video tutorial ensamble del amplificador de 200W
aqui pdf para los circuitos, materiales
fuente : http://www.construyasuvideorockola.com/
espero que les sirva
comenten
