Hacete un lince arcade para viciar a pleno!

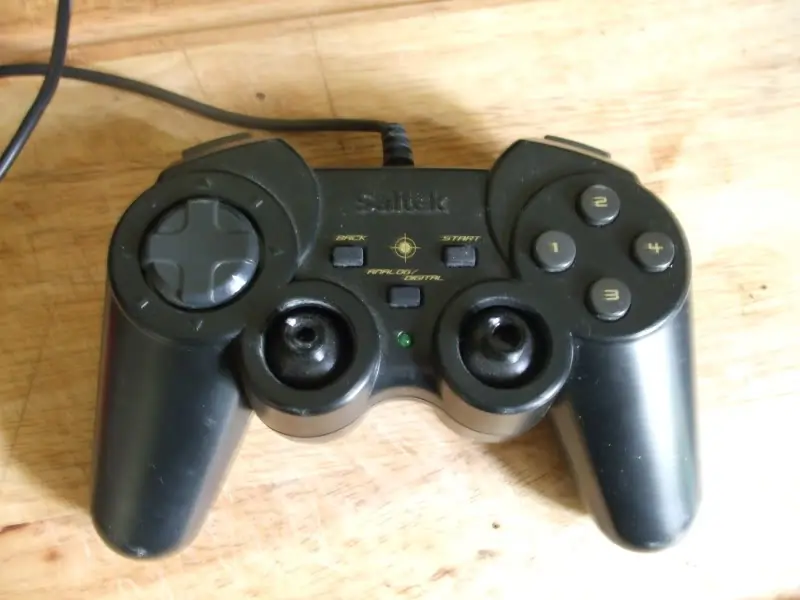

Herramientas básicas y objetos que necesitamos
-

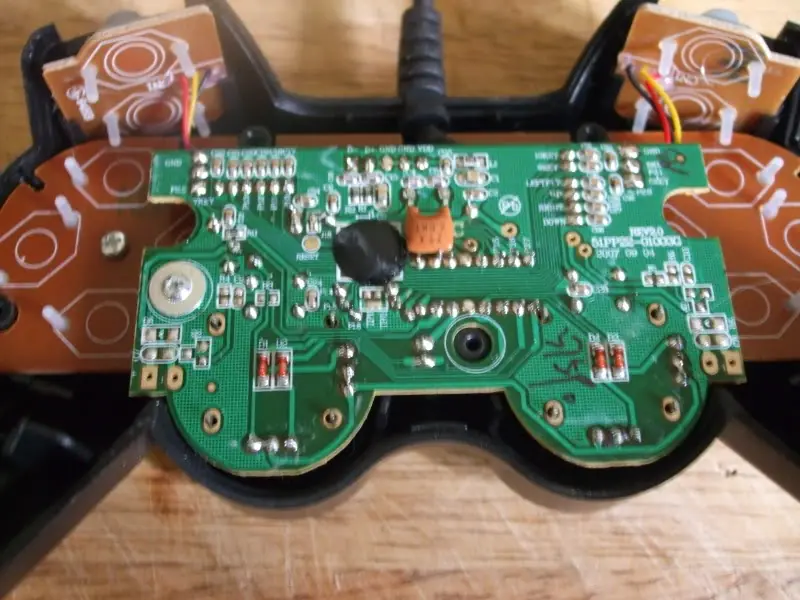

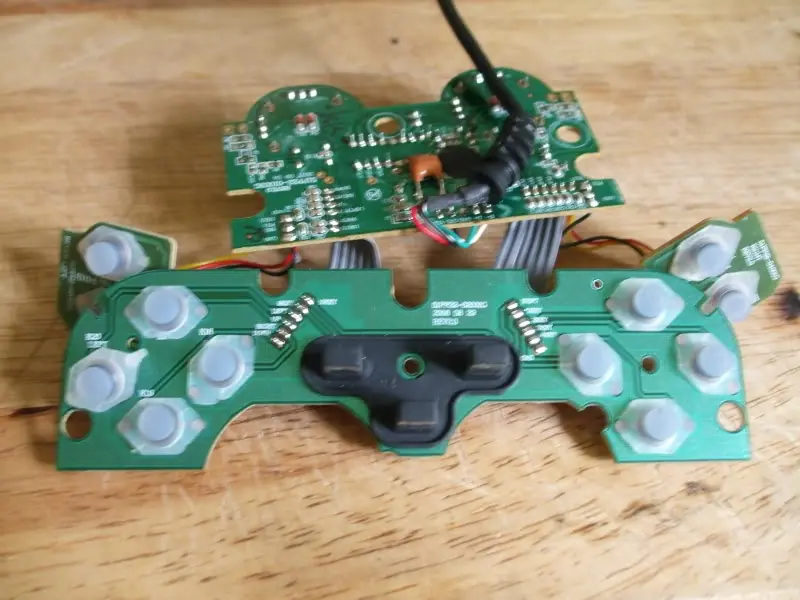

Ahora una de las cosas buenas de estos controladores es que la tienen los botones con nombre en el PCB de ( esto es realmente útil ) . Una vez retirada la carcasa tirarla por que no la vamos a necesitar

Agarrar todos los botones de plástico que están en la parte superior de la PCB quitárselos , y los echan a la basura , no se necesitan más.

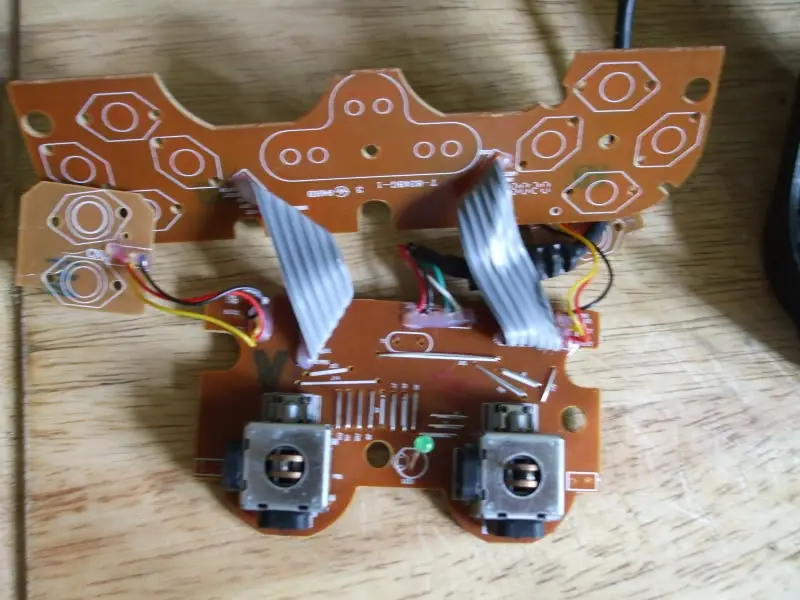

Ahora podemos ver estas son las 4 partes de el control, los botones izquierdo y la almohadilla del hombro derecho y luego los botones para el digital y analógica, y cortar lejos también del 2 x botón de hombro del PCB digital de PCB, guarden el cable lo vamos a necesitar mas adelante

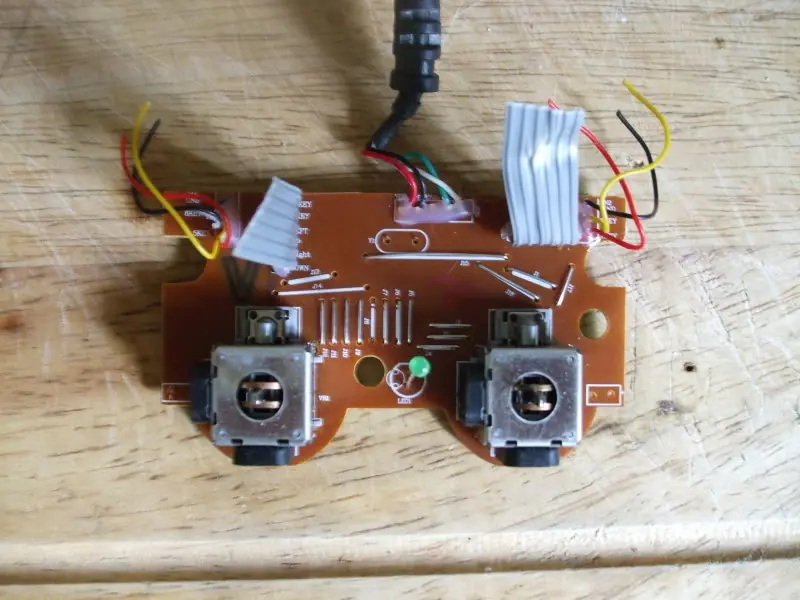

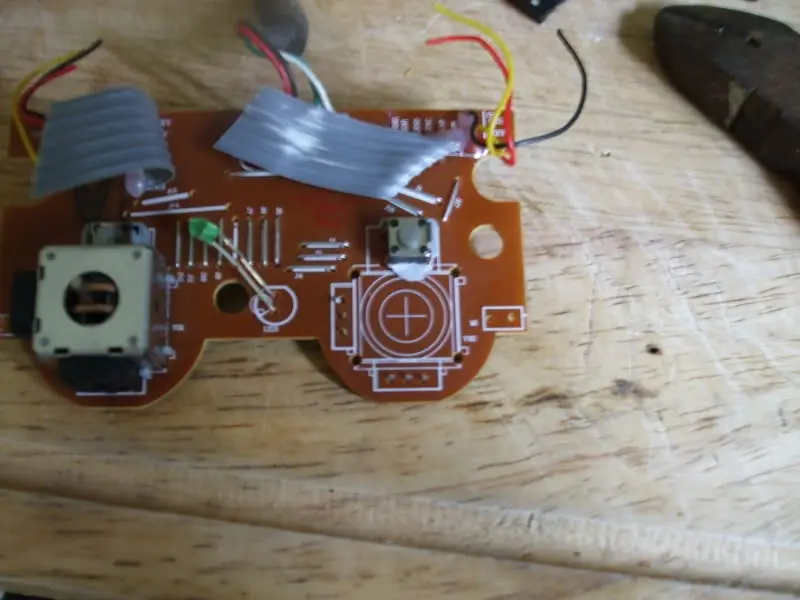

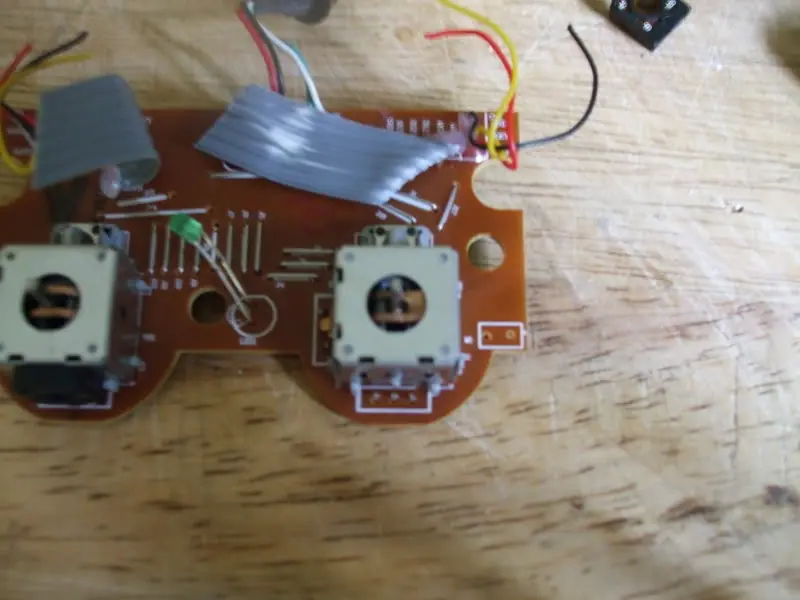

Ahora podemos ver que todabia quedan los botones analogos derechos y izquierdos en el control

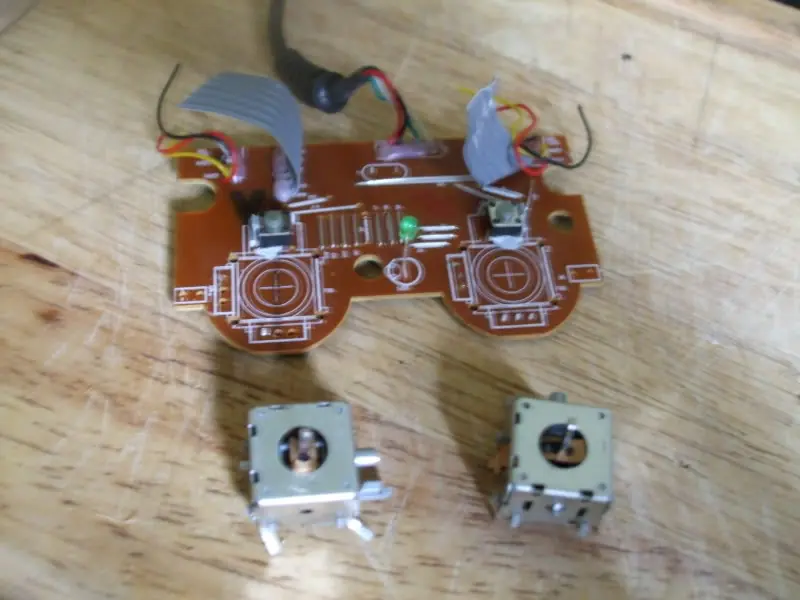

Solamente tenes que cortalos así de simple movelos de izquierda a derecha muchas veces y saldran solos

Ahora sacaremos los dos botones de arriba

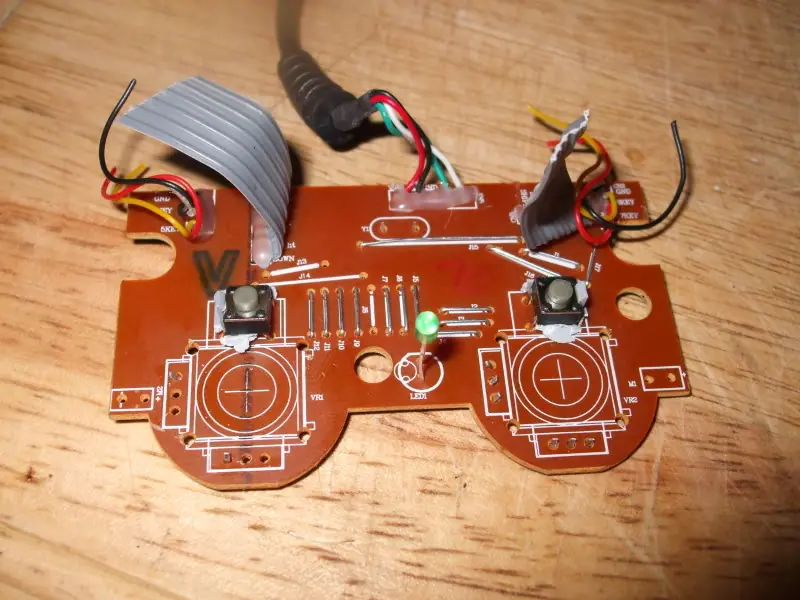

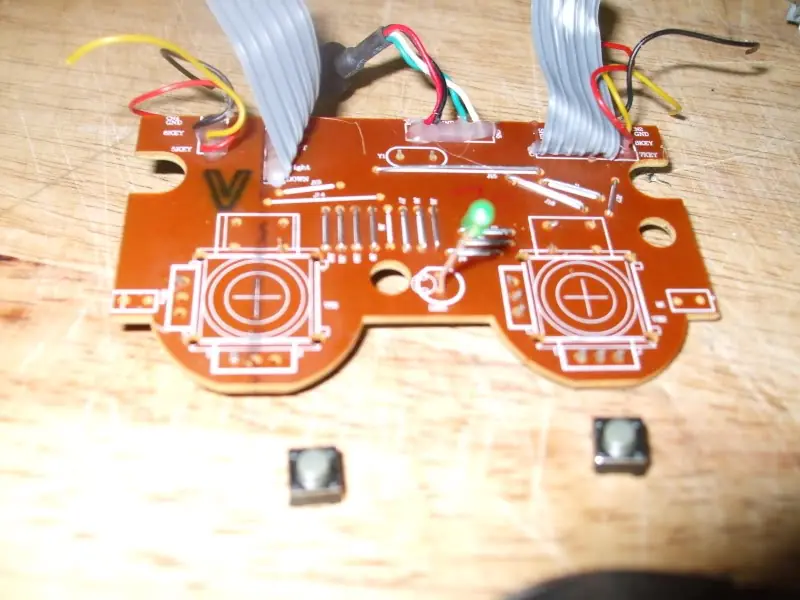

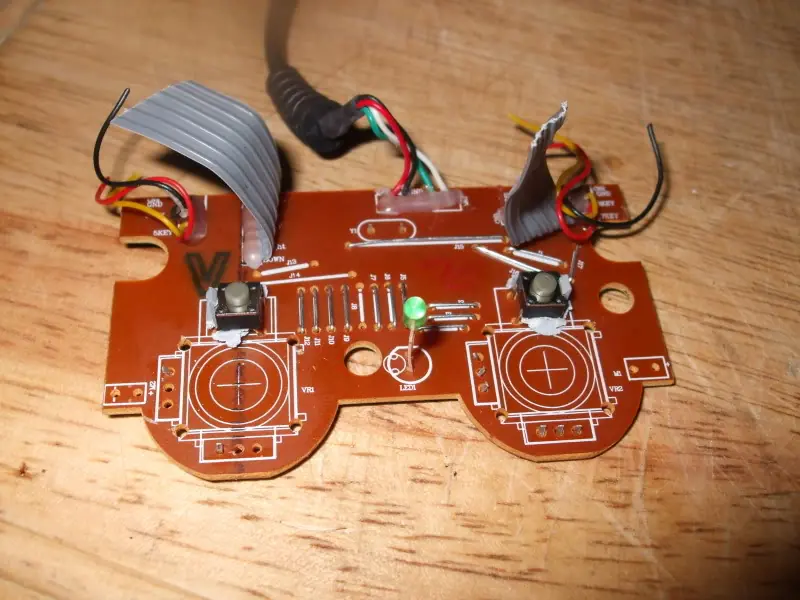

Tendria que quedarnos el control pelado solamente con los cables

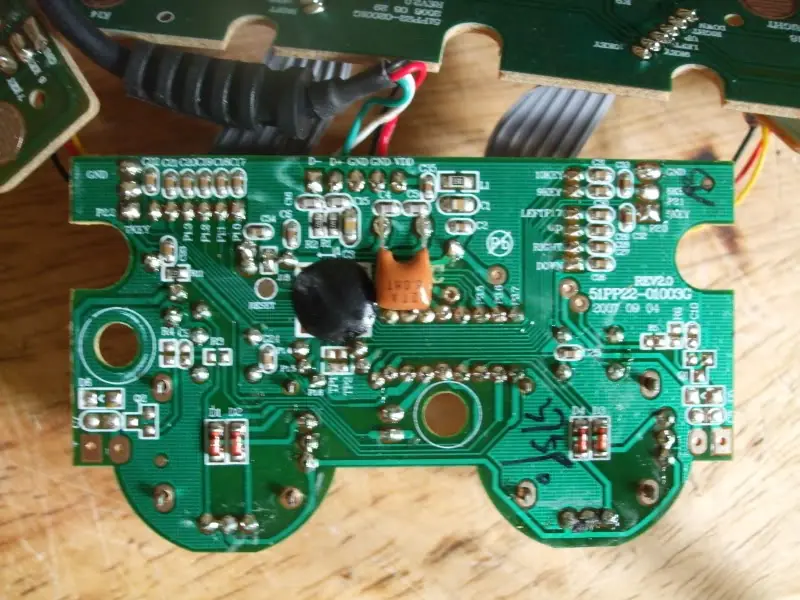

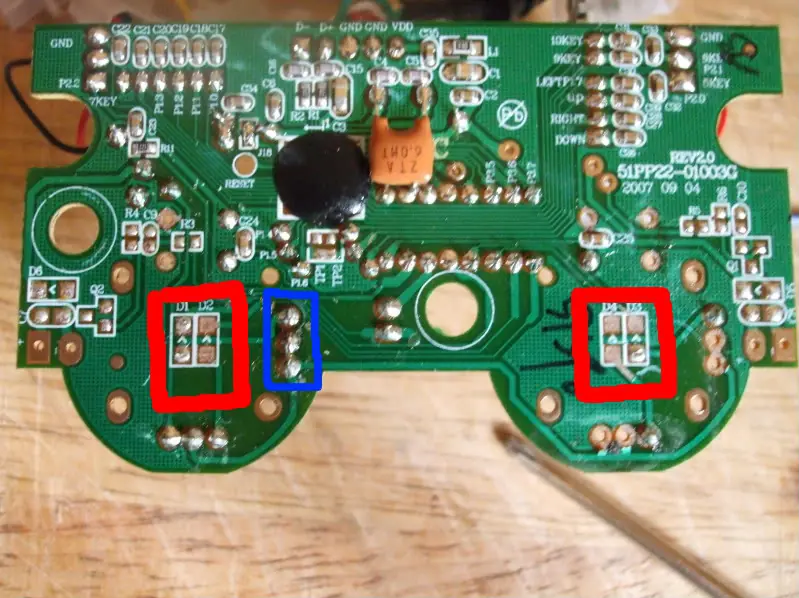

Ahora damos vuelta el control y podemos notar 2 diodos, son los que el control análogo usa

Tendremos que quitar los 4 para que funcione bien el control

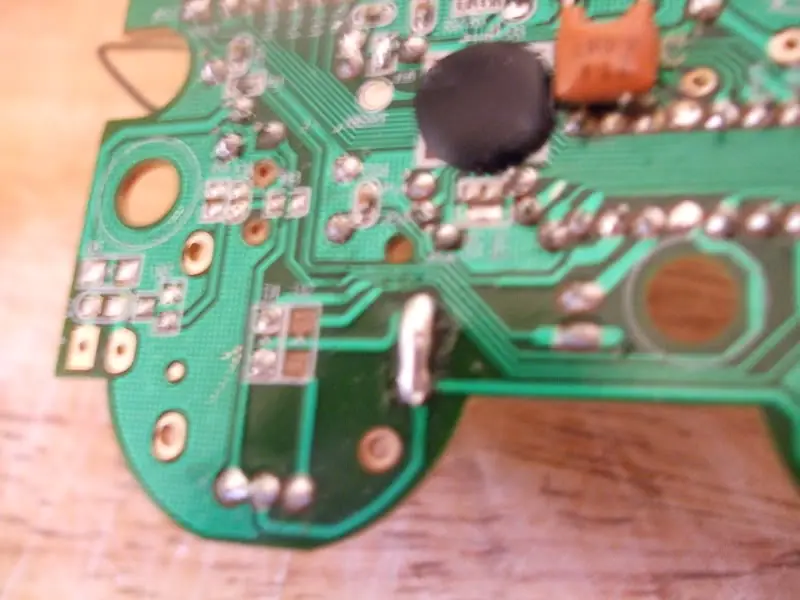

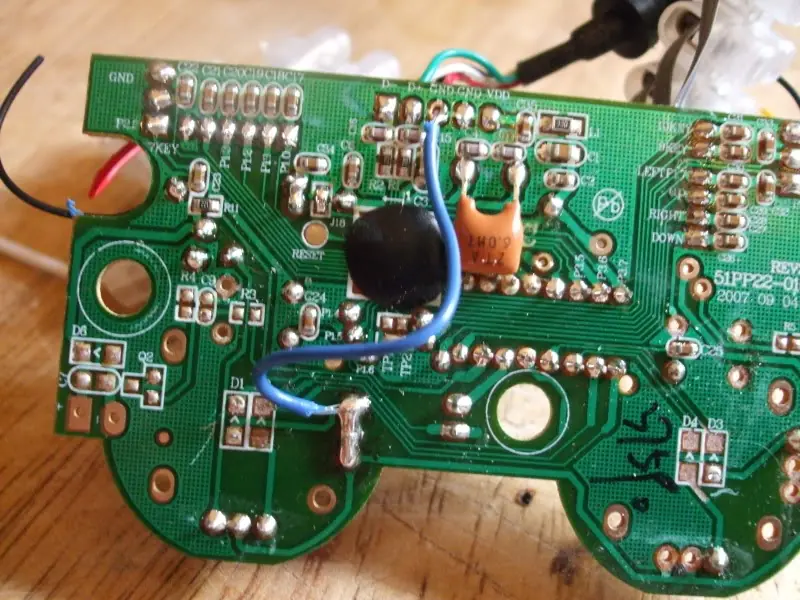

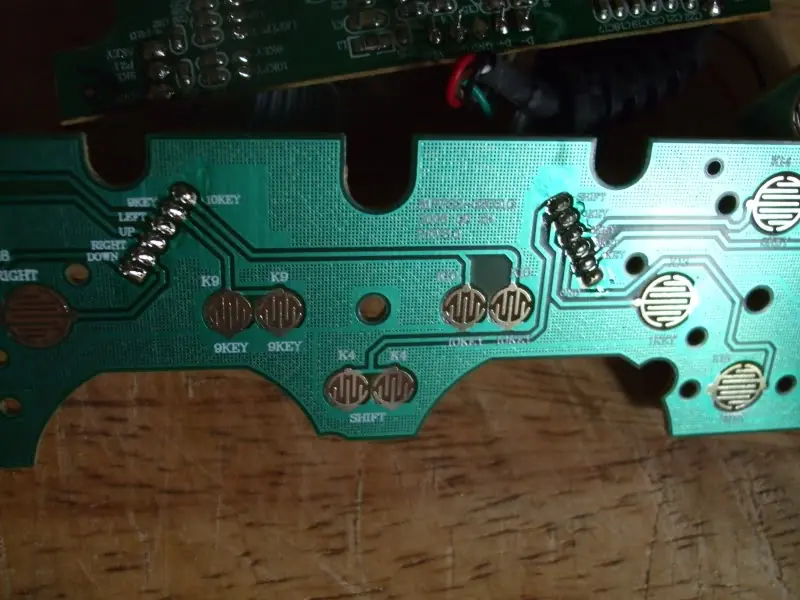

Ahora justo a la derecha del conjunto izquierdo de diodos que ha recortado es de 3 puntos de soldadura . Estos necesitan tierra a otra parte del aburrido . así que lo que hay que hacer es apoderarse de su soldador y Conectar las 3 líneas arriba y luego soldar un solo cable a un punto de tierra en el controlador. Aquí lo he hecho directamente al usb .

Ahora si no soldar los puntos y los conecta a tierra cuando conecte el controlador hacia arriba a la pc que estaría buscando los puertos analógicos y en busca de una señal. bien porque los hemos cortado no recibiría la señal y que se vuelven locos y justo , ya sea mantener arrojando un ajuste ey **** diciendo controlador no conectado o será simplemente no cargar el controlador. Así que por tierra los puntos que están diciendo las ventanas y el controlador que los sticks analógicos se conectan y fijan en una posición central ...

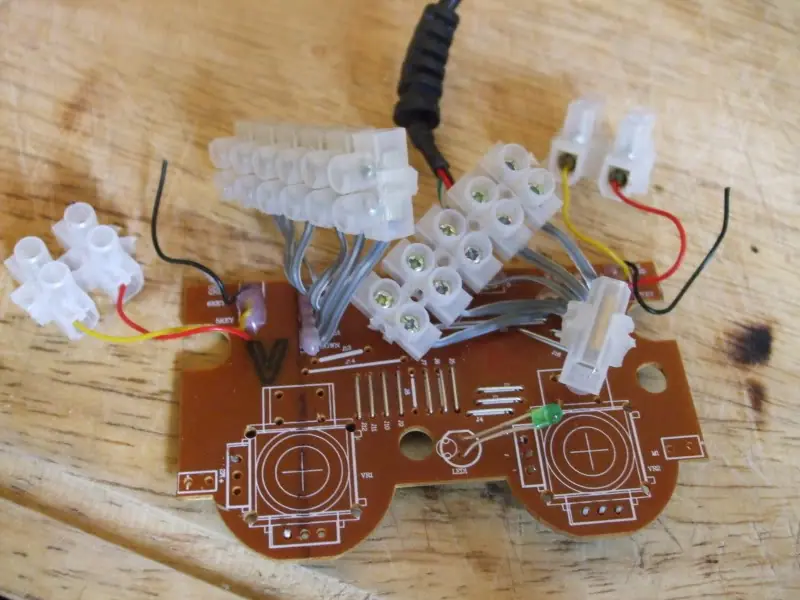

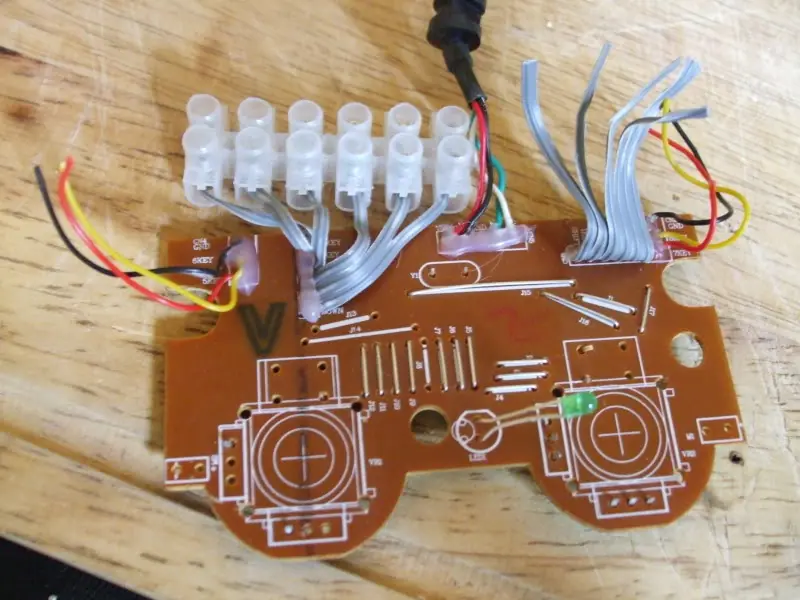

Oky ahora para el siguiente bit obtener 17 bloques de terminales y atornillar los cables grises le sobra en la parte superior ya que son su -

izquierda
derecho
arriba
abajo
Shift ( cambio entre digital y analógico)
Botón 1
Botón 2
Botón 3
Botón 4
Botón 10 (inicio)
Botón 9 ( seleccionar)

todos tan alambre en los 4 botones del hombro y el suelo por lo que tiene un extra de 3 bloques de plástico en el lado éter.

Botón 5
botón 6
Suelo
Botón 7
Botón 8
Suelo.

( he agotado en las fotos pero mal acaba de soldar directamente a ellos)

Usted ahora tiene la base para un controlador culo barato para un sistema de arcade.

Ahora lo que puede hacer es conectar la tarjeta del controlador (que es lo que llamaremos de ahora en adelante) a la pc. Vaya al Panel de joystick y verá que el controlador ha aparecido. El uso de un solo cable conectarlo a cualquier tierra (GND o alambre negro) y toque cada conector que ha atornillado en su lugar. cada vez que toque uno de los puntos que se mostrará como una acción en el panel de control de joystick. para que pueda ver su funcionamiento.

Ahora pones tú controlador tablero al lado que nos planteo que necesitamos hasta más tarde.

que la construcción de caja del controlador stick Arcade

Todo lo que necesitas hacer es hacer una caja para adaptarse a cada cosa y una parte superior e inferior. Ahora bien, esto se puede hacer de cualquier cosa que te guste. He visto a alguien hacerlo en una caja de zapatos, que era bastante divertido, pero no fue realmente va a tener una buena paliza. Así enfermos muestran que un pequeño MDF se lol ...

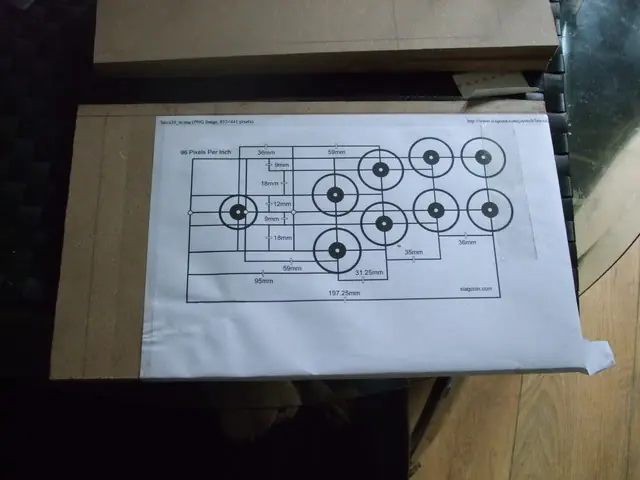

En primer lugar, sería una buena idear para que usted pueda imprimir dicho arcada disponer de los botones y palo.

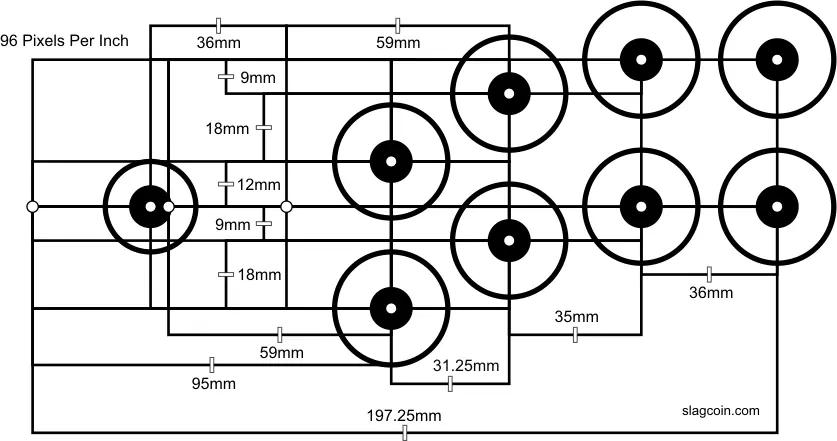

Aquí hay un enlace a lo que hay que imprimir para el Street Fighter 4 lay out ->

Estas imágenes son de crédito slagcoin.com pertenece a ellos no me

Imprimirlo como paisaje y no se estiran FIT

Todo lo que puede lo para imprimir los botones para el inicio y seleccione y tal vez la tecla Shift

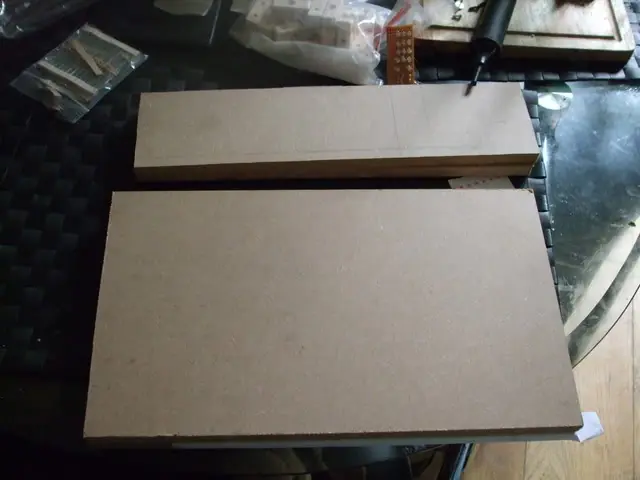

Ahora lo que necesita para que se corta la parte superior e inferior de MDF o madera a medida. Yo te recomiendo que te pones la mano en la plantilla y se prueba la palma derecha como si jugar de modo que usted puede cortar la caja a su propia mano el tamaño esta ayuda a que sea mejor para usted mismo y el juego

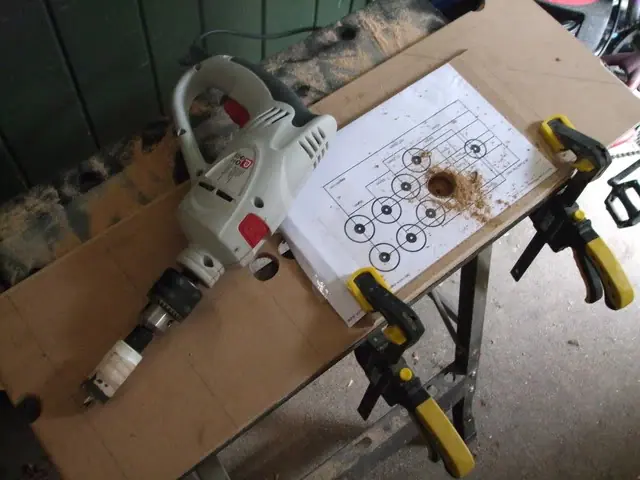

Ahora una vez que tenga la parte superior e inferior parte lugar listo su plantilla en la que la pieza de MDF / Madera y se adhieren en su lugar estabas sentirlo mejor se adapten a sus necesidades.

Once that is ready make sure before you drill the 1 1/8th holes that you have a peace of wood underneath your peace so not to splinter or crack the wood or MDF.

Tómese su tiempo y no vayas a ayunar .

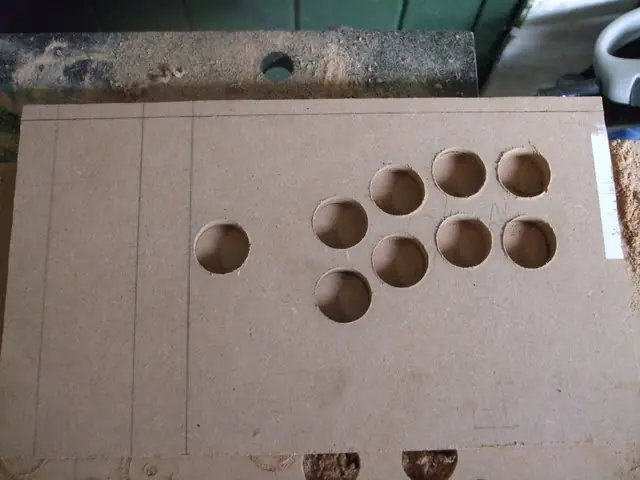

Una vez terminado se puede ver la forma tiene lugar

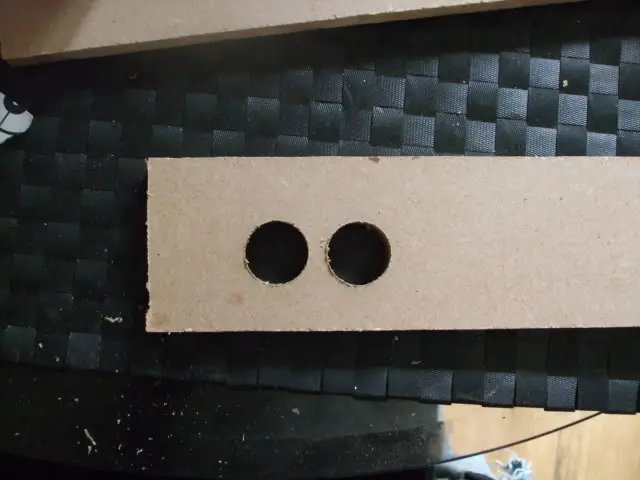

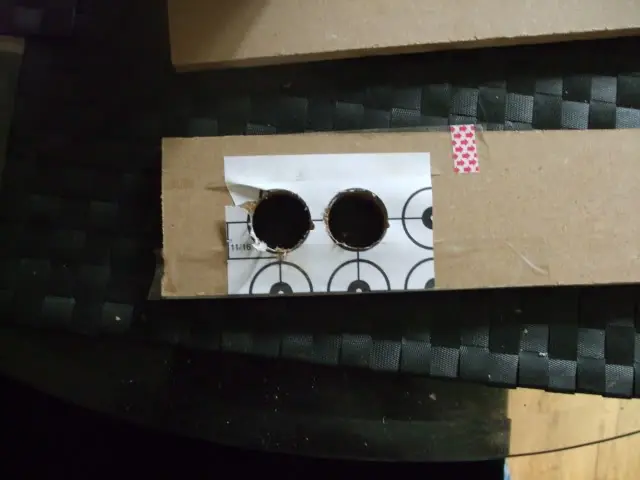

Oky siguiente que necesita para marcar el botón de empezar y el botón de selección en el panel posterior como tal y luego recortarlas.

Luego de empezar a poner usted cuadro juntos. Ahora si eres un buen trabajador de madera que va a hacer un trabajo mucho mejor que yo im basura ...

http://i380.photobucket.com/albums/oo244/mlwood2008/Cheap%20ass/009.jpg

Dont forget a small hole for the cable to come out (runs off to do that bit lol)

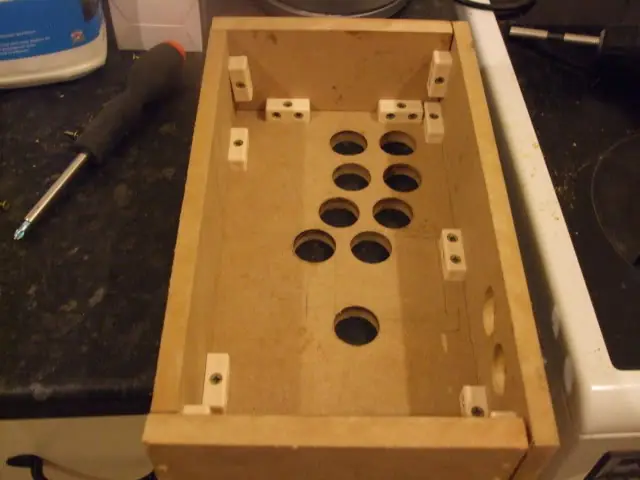

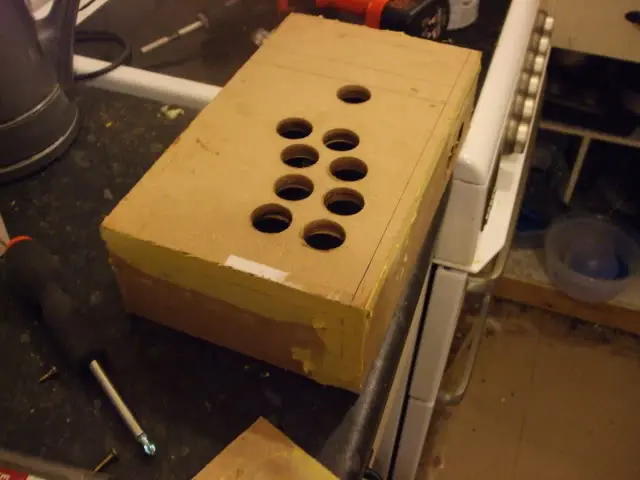

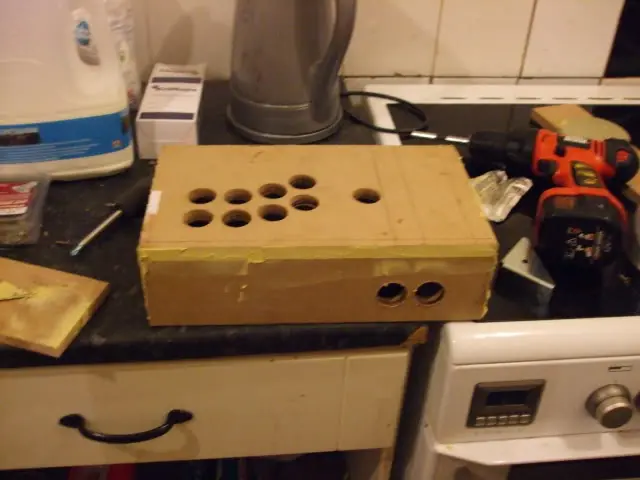

Now My wood working skills are real bad but never the less here is the main part of the box made....

Sólo una foto de prueba de la colocación de los botones ...
Estos recibieron la orden de gremlin el jueves y son happ de la cereza micro interruptores que da un tiempo de respuesta muy rápido y un buen sonido de clic firme. Muy feliz con ellos

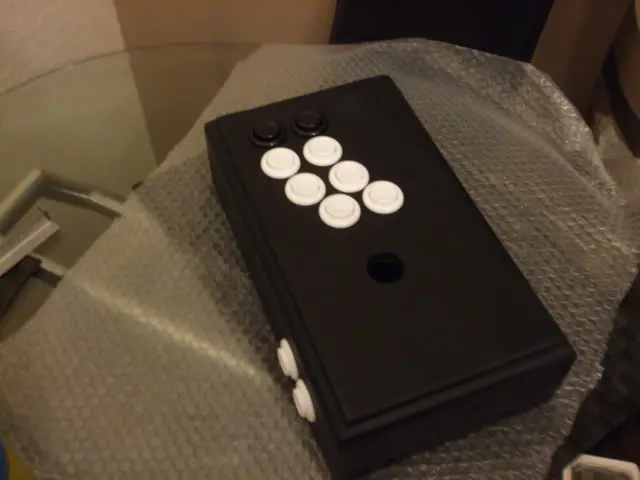

Oky una vez que haya barnizada su caja es necesario dejar que se seque. Luego, una vez que se hace un tiro en usted botones y el joystick y luego tenemos que empezar a armar el PCB pad que hicimos anteriormente.

Tiempo de cableado UP

Ahora bien, esto es cómo diseñar el cableado y conectar a todo lo que los botones de una alegría palos.

Im va a mostrar primero los conceptos básicos de cómo todo este trabajo porque es confiar sencillo de entender y cualquiera puede hacer del ther propia vara Arcade y no es difícil.

Primero empezamos con el funcionamiento de un interruptor.

Aquí tenemos un interruptor Micro

Cuando no se presiona el botón A se hace un contacto entre B y D
Cuando el botón A se pulsa hace un contacto entre C y D

Así que vamos a cablear Justo C y D

Ahora para hacer el cableado hasta fácil de lo que tenemos que hacer es alambre de todo el D' s de 1 Ir a un punto de tierra en el PCB del controlador .

Entonces tenemos que cablear toda la C a los botones 1,2,3,4,5,6,7 ect

Así que cuando se pulsa un botón o mover el stick hace un contacto decirle a la computadora qué acciones que está haciendo.

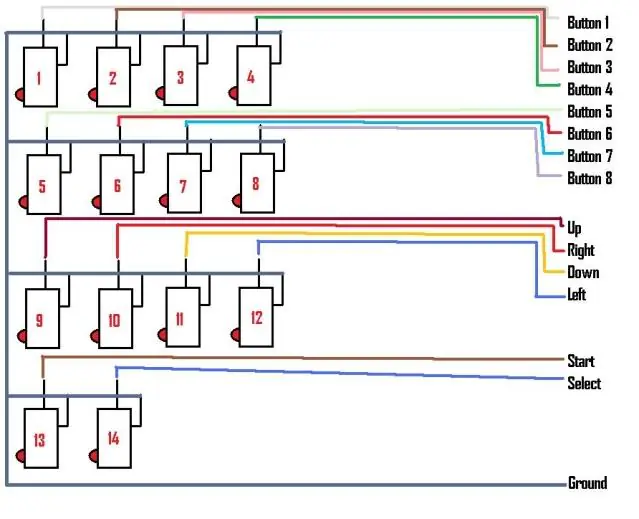

Este es un sencillo de entender diagrama de cómo esta todo va junto .

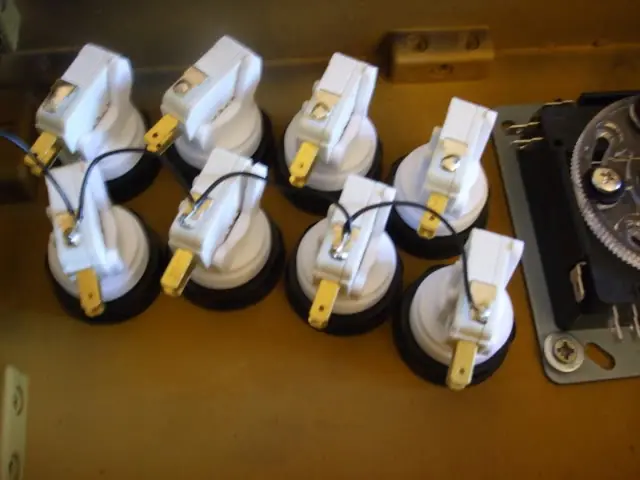

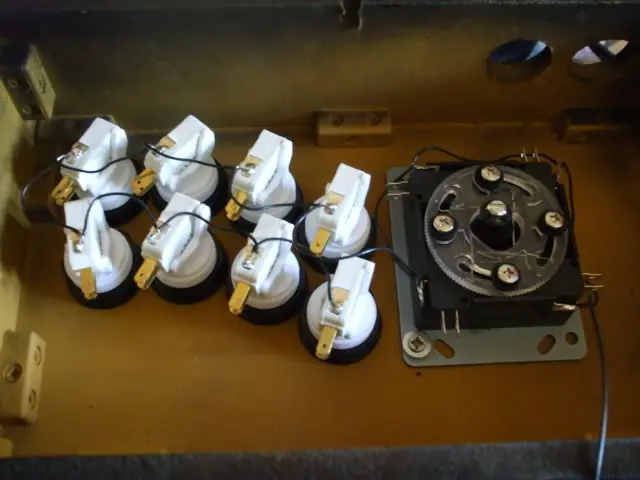

Así que aquí el cable de tierra se inicie en los botones 5,6,7,8 ahora usted no tiene que soldar puede utilizar conectores Spade lugar para que pueda desconectarlos si no estás contento . Pero soy un culo barato tan enfermo sólo tiene que utilizar la soldadura en su lugar.

Luego nos dirigiremos a 4 , 3 , 2 , 1 , arriba, abajo, izquierda y derecha .. Ill hacer el inicio y seleccione el botón más adelante.

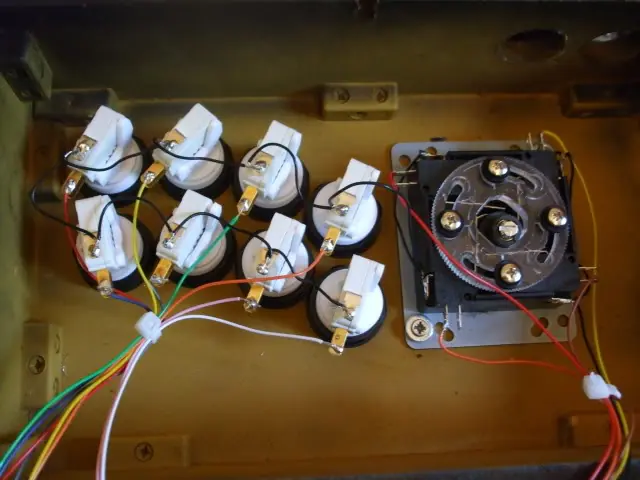

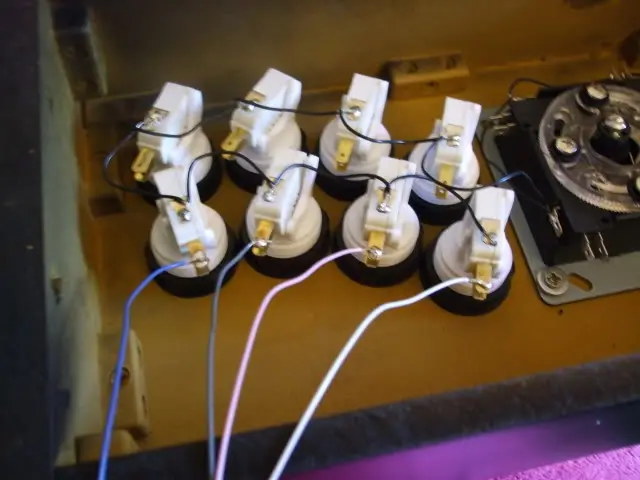

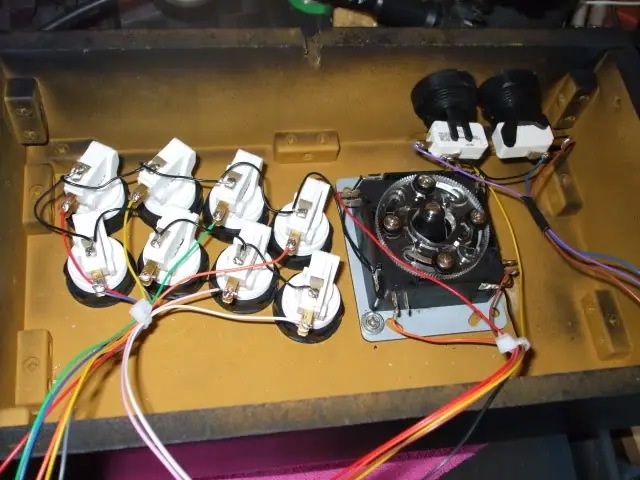

A continuación tenemos el segundo cable se suelda a cada botón en el mismo orden en el que acabamos de hacer el cable de tierra .

Entonces hago el inicio y el botón de selección

Derecho que ahora está todo hecho todo lo que entonces hacer es conectar todos los cables a cabo Joystick PCB y estamos listos para ir.

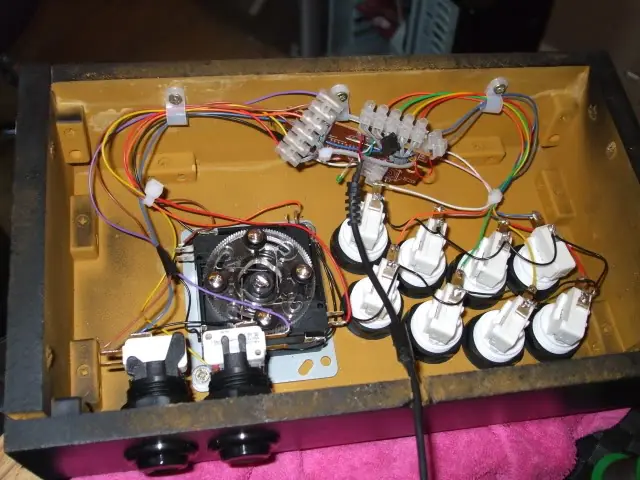

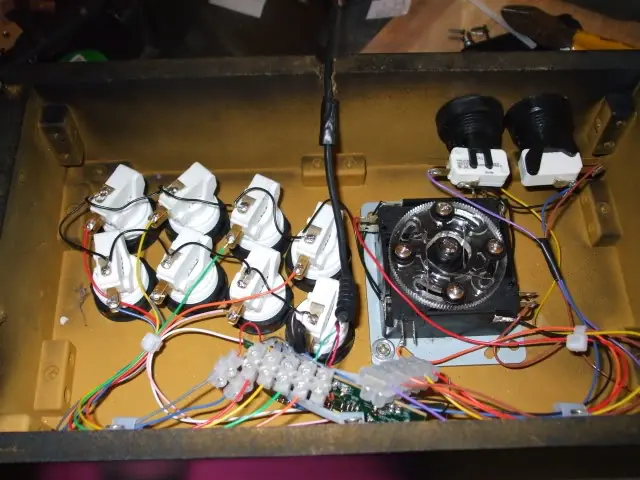

( aquí se puede ver los cables conectados y el PCB atornillado a un lado lo que haces se mueven . )

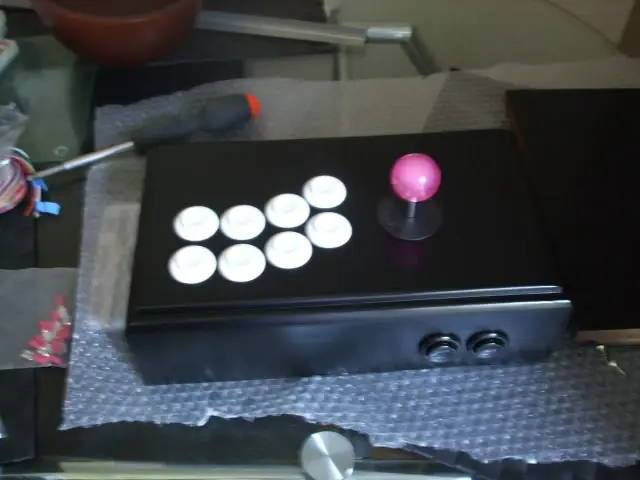

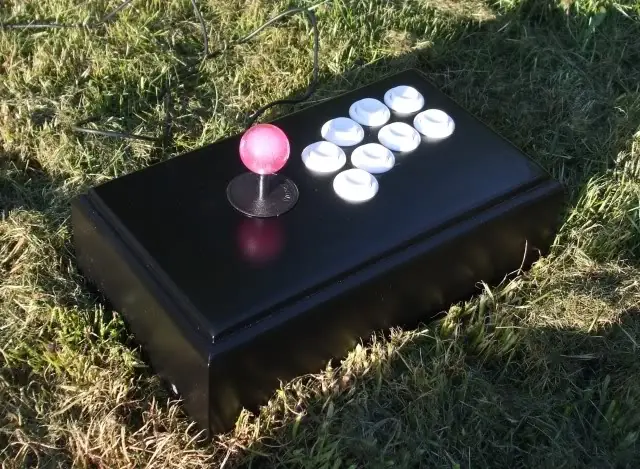

Bueno el control arcade terminado
