Hola taringueros, les traigo este proyecto en el que podrán encender led’s con pilas totalmente descartables para alimentar cualquier dispositivo electrónico. Como verán en el video que dejo más abajo pruebo mi reproductor de MP3 el cual ni pestañea, sin embargo logro encender led’s que necesitan al menos 2V, y con tan solo 0,58V
¿Para qué me serviría esto?
Como punto de partida para diseñar tú propia linterna, baliza vial, u otras aplicaciones. Ya que con una pila alcalina nueva de calidad, incluso podría generar luz durante días, incluso semanas o meses, todo dependiendo de la eficiencia del circuito que armes.
Este proyecto ya tiene tiempo, y no encontré nada igual en mis carpetas, ni direcciones web, creo que lo hice por mi cuenta luego de sacar conclusiones y marearme con múltiples versiones; Que para ser primer proyecto me motivó mucho encender el led con tan solo 0.15 voltios de una AA.
¿Cómo 0,15V?
Sí, como dije antes, si la batería alcalina es “buena” funciona en condiciones extremas, pero no quiero recomendar marca, porque nadie me paga por patrocinio.
Materiales:
-1 Transistor BC547, si es B o C mejor.
-1 Resistencia de 1K.
-1 Resistencia de 10 ohmios, no es necesaria.
-1 Núcleo de ferrita, en este caso de unos 10mm diámetro exterior.
-1 Led rojo difuso, utilicen el que les guste.
-Alambre, o cable con aislación, no recuerdo si eran 1,5 metros.
Al núcleo de ferrita lo pueden conseguir “gratis” dentro de las lámparas bajo consumo, en ellas hay un balasto electrónico, esa plaqueta posee varios componentes que pueden reciclar.

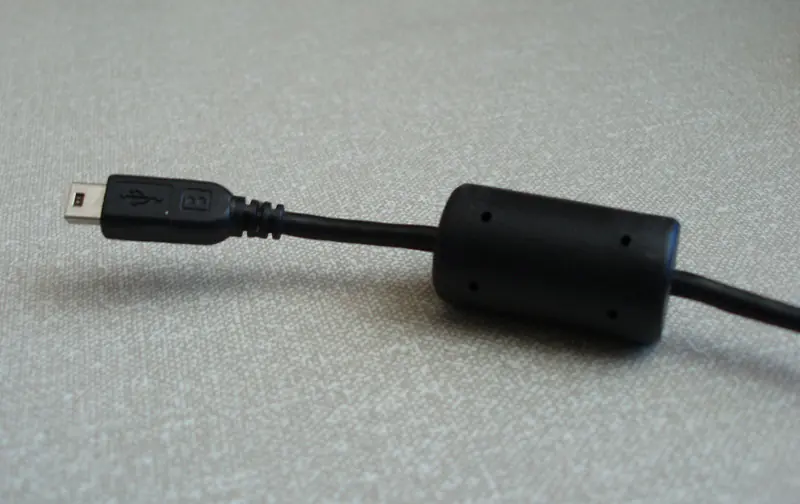

También en cables, actúa como filtro de interferencias.
Los hay de muchos tamaños y colores.

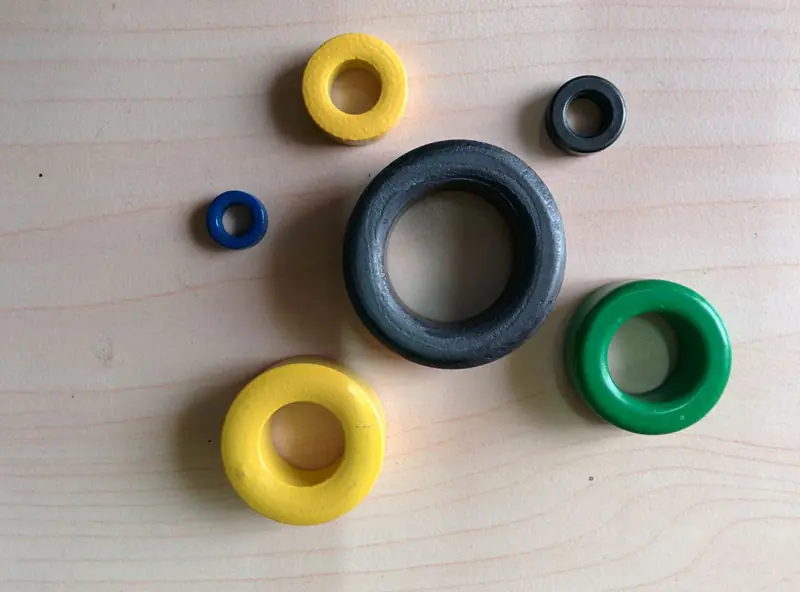

Convienen los núcleos de ferrita “verdes” (el color indica material, importante)
o sea teóricamente son mejores, también se los rescata de mothers, y de fuentes ATX).

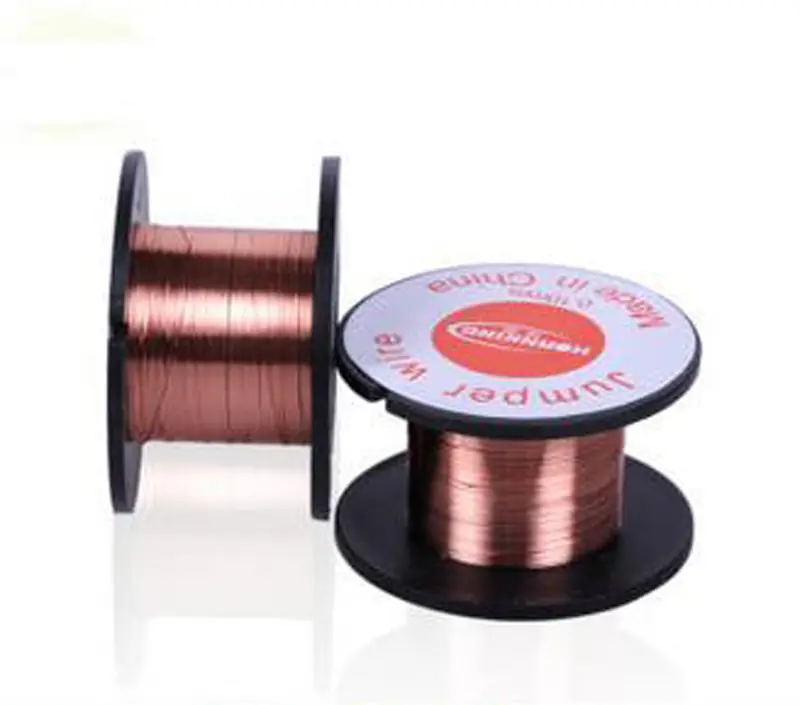

Alambre para bobinar, reciclado de bobina de parlantes es buena opción.
Vueltas, conviene de 15 para arriba.
Las resistencias si no consiguen de este valor las pueden comprar, son súper baratas, apenas centavos.
El transistor, igualmente pueden utilizar “otro” solo deben saber cómo conectar sus patas, y a esto lo descubrimos buscando su hoja de datos en http://www.alldatasheet.es/ ingresando el código que tenga escrito.
El led también puede ser reciclado, los encuentran en todos lados. Ya casi todos los aparatos los traen como indicadores de funcionamiento.
Armado:

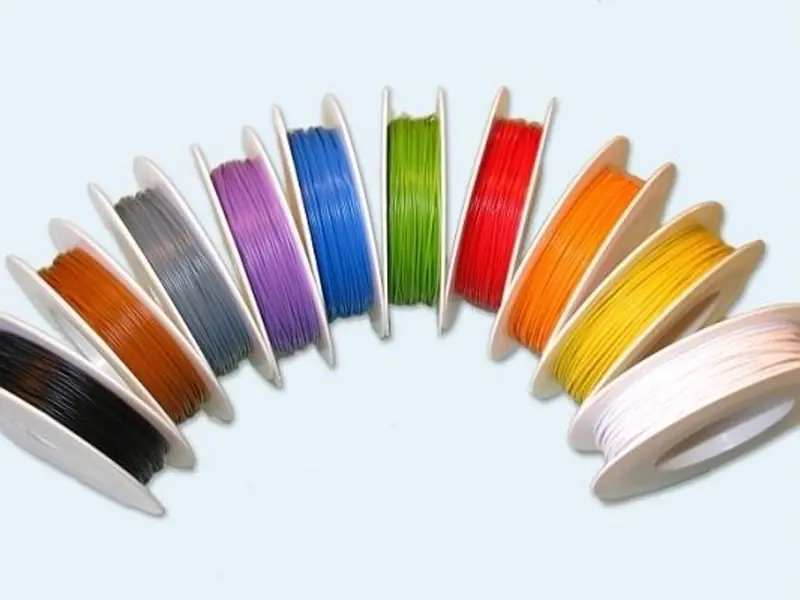

Tenemos 2 opciones, la clásica es enrollar 2 cables a la vez, una vez terminadas la cantidad de vueltas, se unen las puntas opuestas, para ello es más fácil utilizar de 2 colores distintos.
La otra opción es la que hice yo, comencé a bobinar, tomé punto medio (o sea saqué una colita) y continué con la otra mitad de vueltas.
Son 20 + 20, sean continuadas como en mi caso, o bobinadas paralelamente como se ve en mayoría de circuitos en internet.
En una punta del bobinado, conectaremos la pata colectora del transistor (en este caso la 1), y el positivo del led.
El punto medio, o de 2 cables de la bobina será el positivo de la pila.
Y el otro extremo de libre del cable irá a la pata base del transistor (en este caso la 2), a través de la resistencia de 1 kilo ohmio.
Ahora solo nos resta la pata negativa del led, al emisor den transistor (en este caso la 3), pueden colocar antes la resistencia de 10 ohmios, pero no es necesaria.
También a esta última para 3 del transistor conectan el negativo de la pila.
Video de prueba demostrativa
Video interactivo de funcionamiento
Tips:
La frecuencia depende de un montón de cosas como el número de vueltas en el toroide, el tipo de transistor, el voltaje de la batería y cosas semejantes. 200 Khz está en el extremo superior, seguro. A veces, como con éste a los 14 Khz, se puede oír cantar, si usted tiene oídos agudos. De estos datos se refieren al clásico circuito con el 2N3904. Yo no lo utilicé porque es más caro y quería hacer muchas pruebas con lo que tenía a mano.
De este modo, re utilizamos pilas viejas, o hacemos durar más las nuevas, y así logramos ahorrarnos mucho dinero, al mismo tiempo que reducimos la contaminación desechando menos y aprovechando más.
Una vez que ya no sirven para nada se llevan a cualquier comercio y se depositan en una caja, luego pasa personal municipal y las retira, según tengo entendido las entierran en cemento cuando hacen obras públicas para que no queden expuestas a la intemperie y contaminen las napas.
Esto ha sido todo, y espero les sea útil así como también tomen consciencia de ayudar a contaminar lo menos posible, y transmitirlo a todas las personas que conocen.
