Secuenciador de Luces LED con interfaz PC-Arduino
Aplicaciones
Secuenciador de luces con opciones seleccionables desde una interfaz de pc, con 6 parámetros utilizables (lineal, siguiente opuesto, audio rítmico, gusano, mixto y desactivado). Puede funcionar como vúmetro tomando los datos del puerto serial con el que se conecta, mientras funcione el programa con el que trabaja por defecto.
Listado de componentes
Placa Arduino UNO r3 ------------------------- $403
1 Cable Serial------------------------------------- (vino con la placa)
9 Led’s difusos ----------------------------------- $1,50 c/u
1 Led de alta luminiscencia -------------------- $2,50
1 Resistencia de 120 ----------------------------- $0,25
Funcionamiento

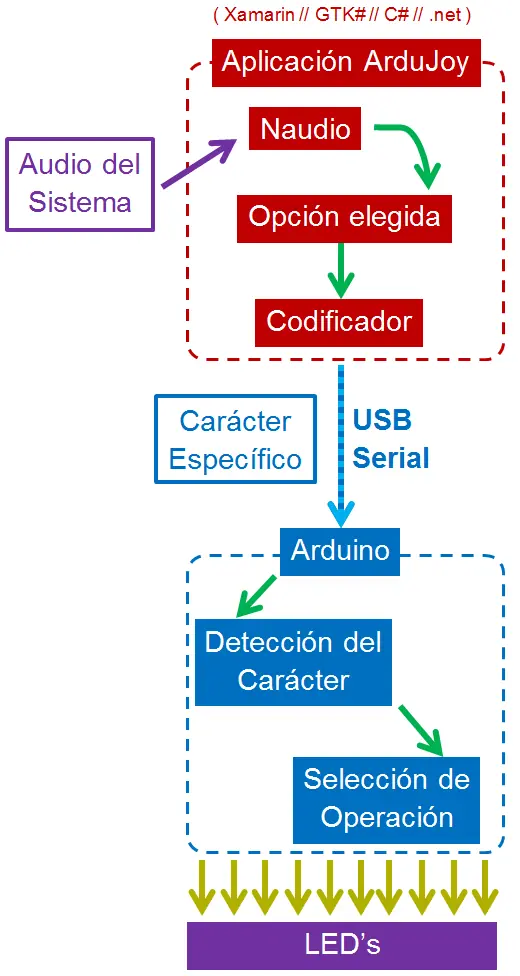

El control de la placa se realiza mediante envío continuo de datos desde la pc con un programa que toma la salida directa de audio del sistema operativo (actúa cada 100; 1000 y 2000 milisegundos). El programa (apodado ArduJoy) Manda un carácter específico dependiendo de la opción seleccionada en su interfaz o, para el caso Audio rítmico, uno de 10 caracteres reservados (siendo cada uno una escala de volumen).
El carácter definido llegará a la placa vía USB Serial, la cual lo entenderá como un valor decimal; de éste valor decimal se elige que operación realizar con los leds mediante el código que se le insertó a la misma.
Notas
-Se pueden conectar otras salida para el secuenciador, con un propósito distinto, como motores u otros componentes de control.
-La alimentación de la placa se realiza directamente por el cable USB, se puede conectar además una fuente de alimentación per será en vano a menos que el secuenciador se use para un propósito de consumo mayor.
Para finalizar... Video papá!!!!
