Los que sean mucho de fiestas y discotecas, sabrán lo que es una lámpara estroboscópica, para los que no, una lámpara estroboscópica es una lámpara que lanza un flash cegador a un determinado ritmo, normalmente variable. Siempre podrás comprar una en internet y ahorrarte el trabajo, pero ya perdería la gracia.
MATERIALES:
- 1 resistencia de 1kΩ de 10w (R1).
- 1 potenciómetro de 500kΩ o 1MΩ (R2).
- 1 resistencia de 56kΩ de 1/2W al 5% (R3).
- 1 condensador electrolítico de 4,7µF 150V (C1).
- 1 condensador electrolítico de 22µF 250V (C2).
- 1 condensador de poliéster de 0,47µF 250V (C3).
- 2 diodos 1N4004 (D1 y D2).
- 1 tiristor C106B1 (SCR1).
- 1 lámpara de neón NE-2 (I1).
- 1 tubo intermitente de xénon (I2).
- 1 transformador de disparo de 4kV (T1).
- 1 interruptor de una posición (S1).
- 1 cable para un enchufe estándar (P1).
Como ven por los materiales necesarios, será un proyecto totalmente electrónico, así que los desconocedores abstenerse, o lanzarse a la aventura, porqué no…
Primero veamos un diagrama en bloques para hacerlo todo más claro y fácil de entender:
Los más avispados habran visto que el circuito está preparado para trabajar a 115v, pero no se preocupen porque simplemente tendremos que cambar la resistencia de entrada por una de 2k2Ω en vez de 1kΩ. Ésto lo podemos aprovechar para hacer un conmutador para variar entre loos 220v y los 115v, simplemente ponemos dos resistencias de 1kΩ en serie y le colocamos un conmutador.
A continuación, podemos ver cómo irá el circuito montado:
Si queremos tenerla para su uso, y no solo para experimentar, podemos hacerle una caja, aquí dos modelos:
Después de esto tendrémos nuestra luz estroboscópica terminada y lista para su disfrute en nuestras fiestas, y si lo ves muy complicado, en internet hay algunas a buen precio, pero no tan divertidas
MATERIALES:
- 1 resistencia de 1kΩ de 10w (R1).
- 1 potenciómetro de 500kΩ o 1MΩ (R2).
- 1 resistencia de 56kΩ de 1/2W al 5% (R3).
- 1 condensador electrolítico de 4,7µF 150V (C1).
- 1 condensador electrolítico de 22µF 250V (C2).
- 1 condensador de poliéster de 0,47µF 250V (C3).
- 2 diodos 1N4004 (D1 y D2).
- 1 tiristor C106B1 (SCR1).
- 1 lámpara de neón NE-2 (I1).
- 1 tubo intermitente de xénon (I2).
- 1 transformador de disparo de 4kV (T1).
- 1 interruptor de una posición (S1).
- 1 cable para un enchufe estándar (P1).
Como ven por los materiales necesarios, será un proyecto totalmente electrónico, así que los desconocedores abstenerse, o lanzarse a la aventura, porqué no…
Primero veamos un diagrama en bloques para hacerlo todo más claro y fácil de entender:
Los más avispados habran visto que el circuito está preparado para trabajar a 115v, pero no se preocupen porque simplemente tendremos que cambar la resistencia de entrada por una de 2k2Ω en vez de 1kΩ. Ésto lo podemos aprovechar para hacer un conmutador para variar entre loos 220v y los 115v, simplemente ponemos dos resistencias de 1kΩ en serie y le colocamos un conmutador.
A continuación, podemos ver cómo irá el circuito montado:

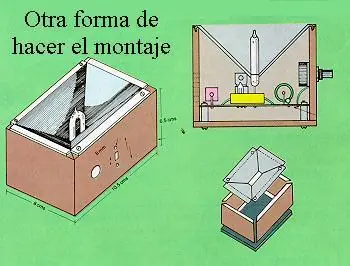

Si queremos tenerla para su uso, y no solo para experimentar, podemos hacerle una caja, aquí dos modelos:
Después de esto tendrémos nuestra luz estroboscópica terminada y lista para su disfrute en nuestras fiestas, y si lo ves muy complicado, en internet hay algunas a buen precio, pero no tan divertidas
