Barco casero paso a paso + yapa

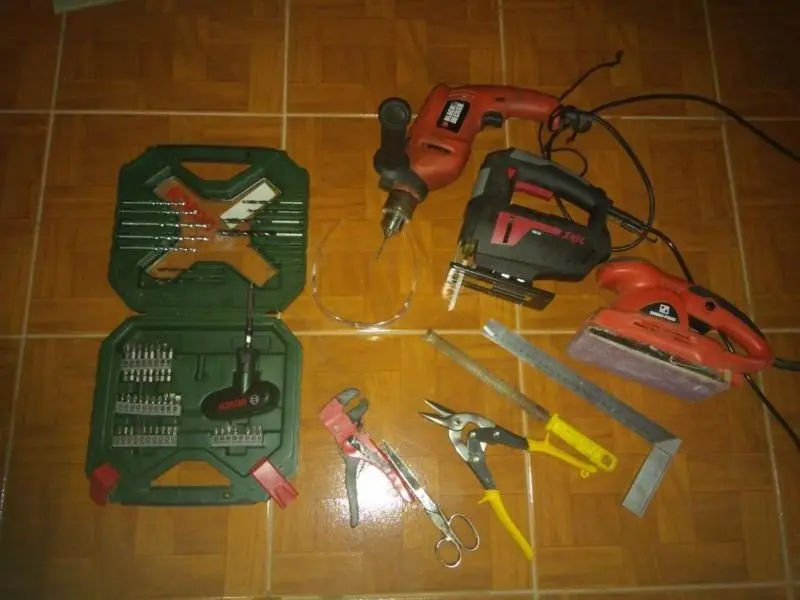

sin caladora o lijadora orbital se puede hacer tranquilamente solo que llevará un poco más de trabajo

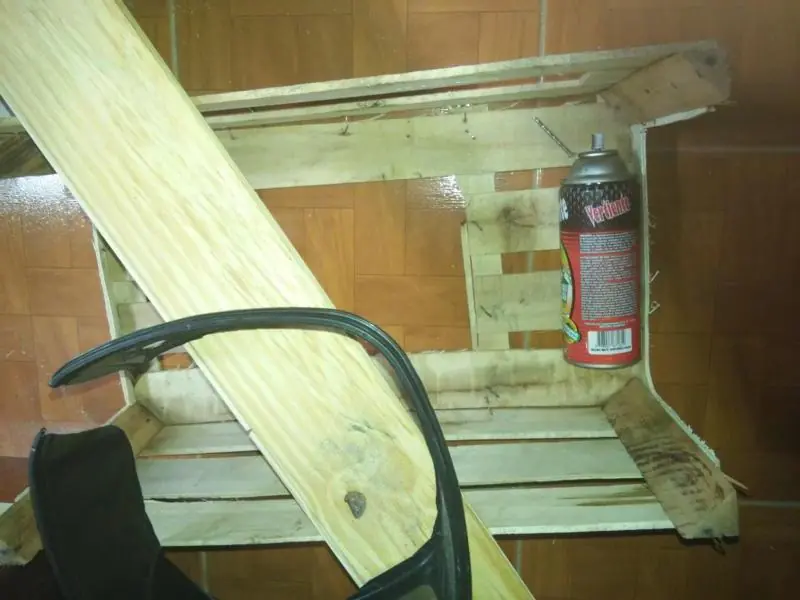

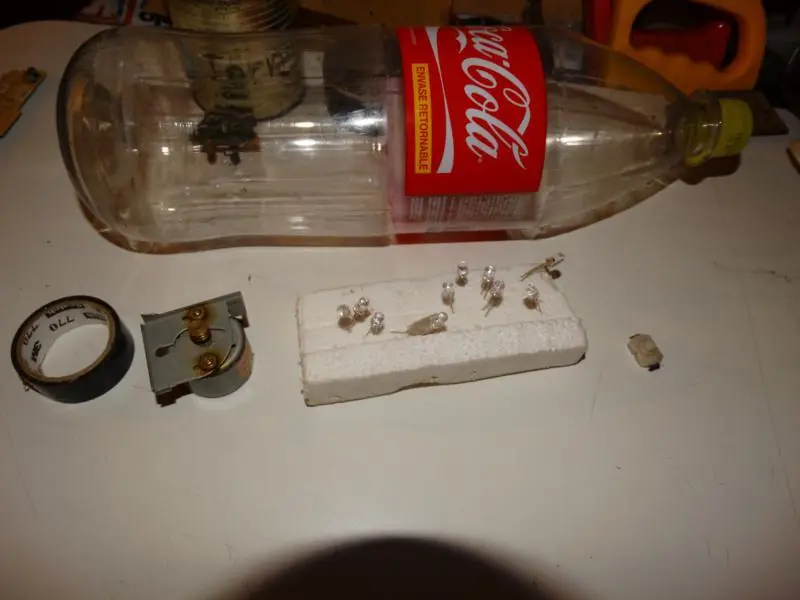

y los materiales principales no fueron más que un cajón de verdulería, un tabla de machimbre y una botella, use más pero les mostraré a medida que transcurra el post

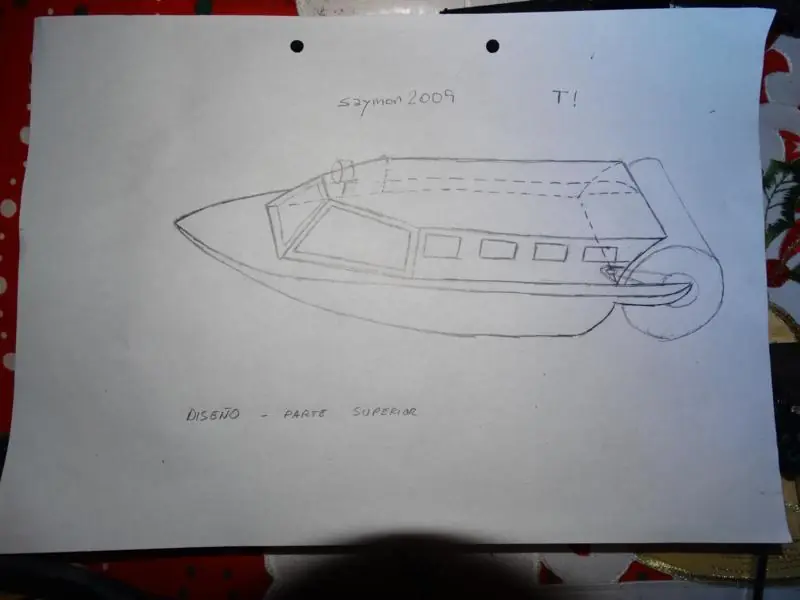

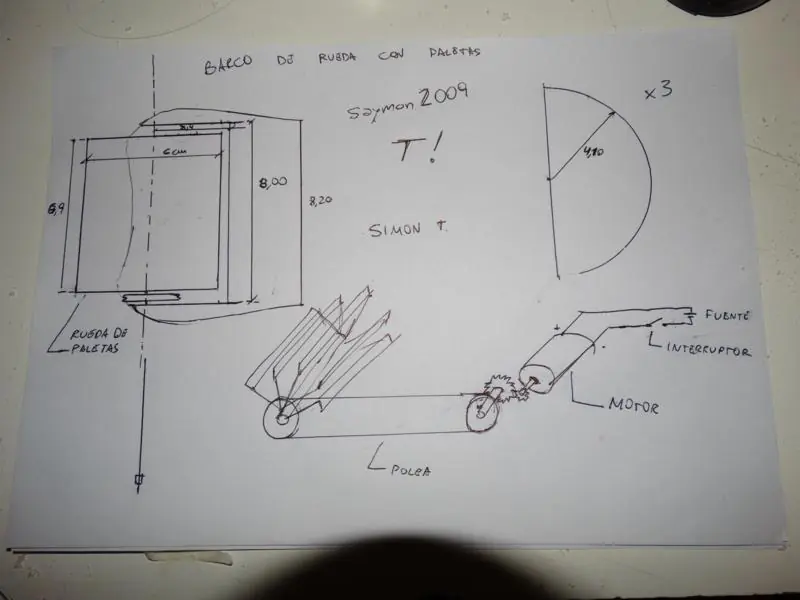

-Proyecto: para empezar dibuje lo primero que se me vino a la cabeza: luego lo fui modificando para ajustarme a los materiales que tenía

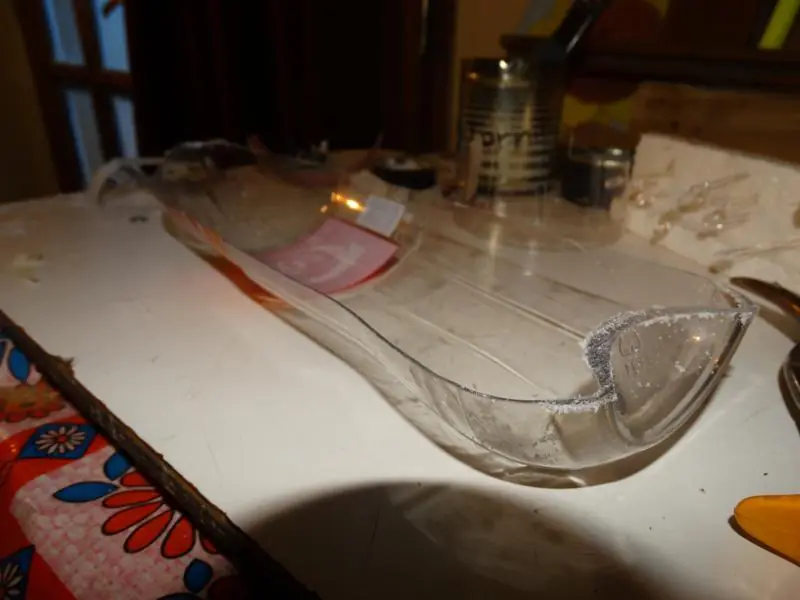

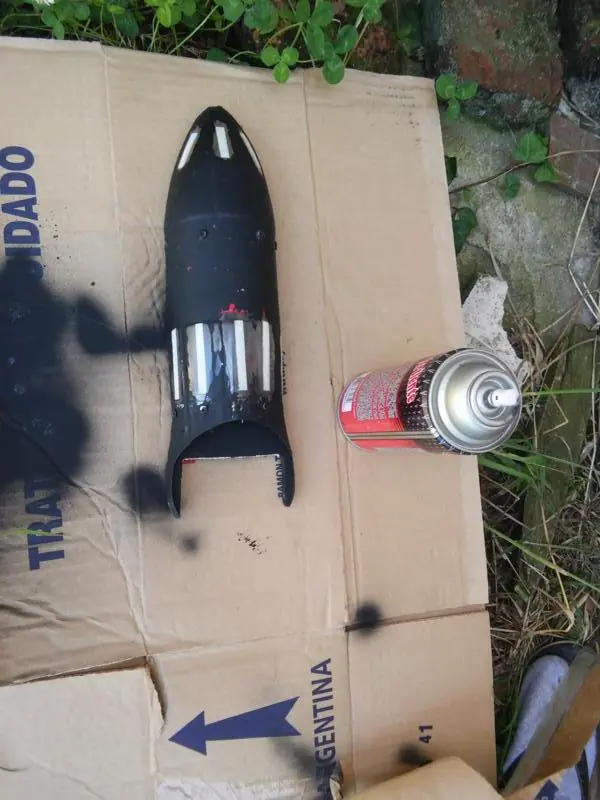

-Corte la botella como se muestra con la tijera de cortar chapa, con siguiendo una linea previamente marcada:

-Una ves que tenia la botella cortada empece a planear y pensar como sería el mecanismo de empuje(modificado luego para simplificar)(de acá en más las medidas se iban ajustando a medida que iba avanzando con el proyecto

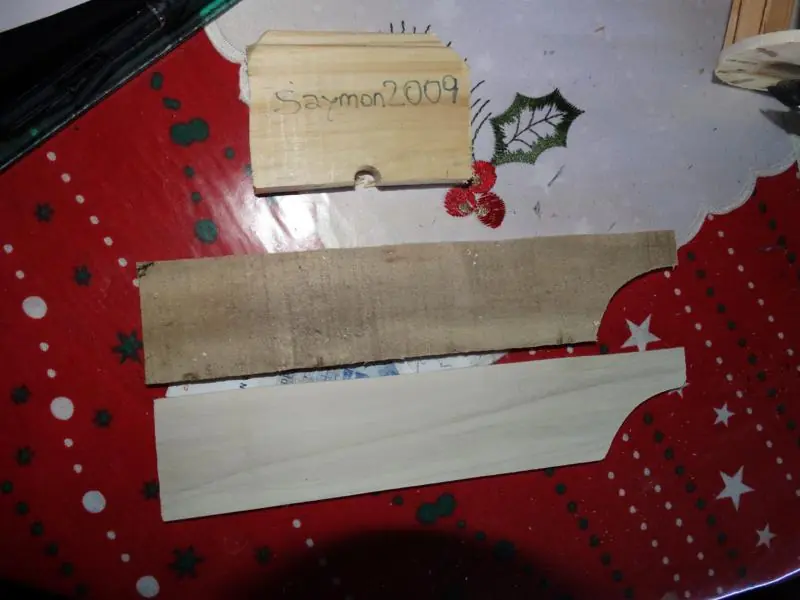

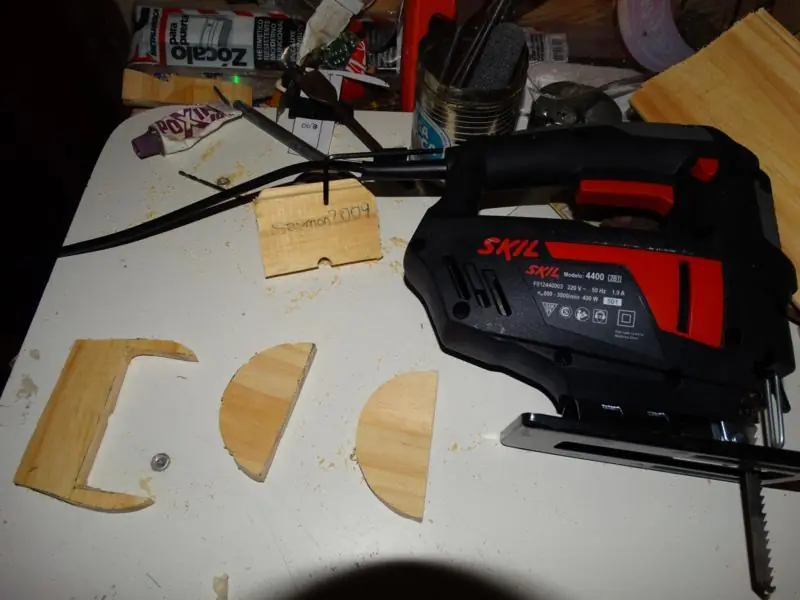

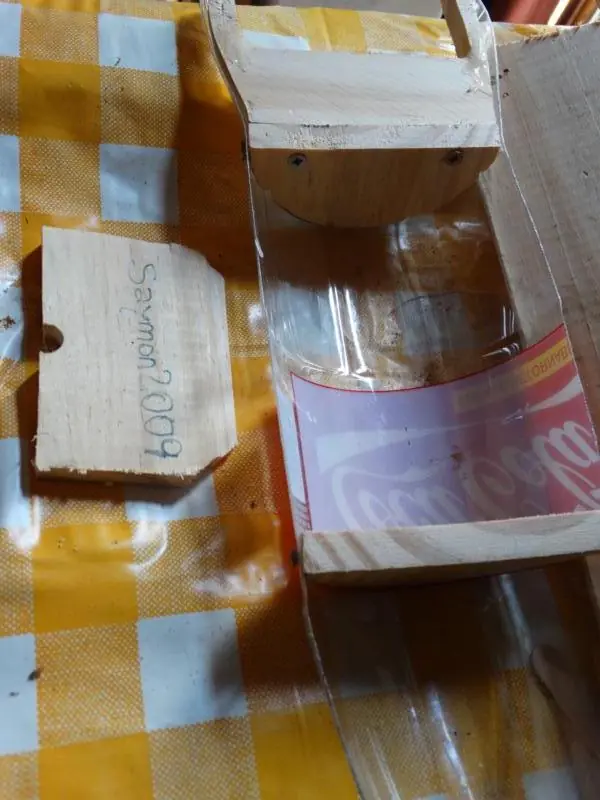

-Procedí a cortar y ensamblar las piezas que necesitaba:

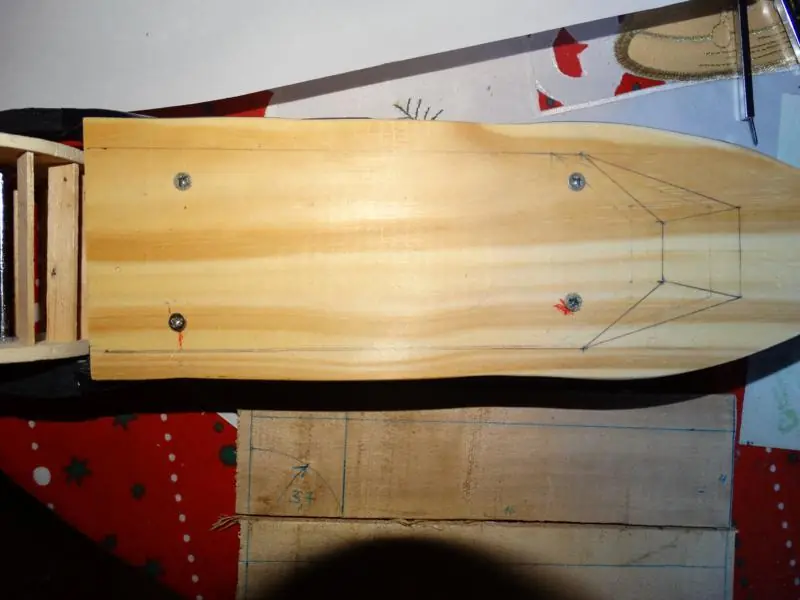

-Luego marqué el machimbre con lo que ya había armado, corté, lijé y atornillé:

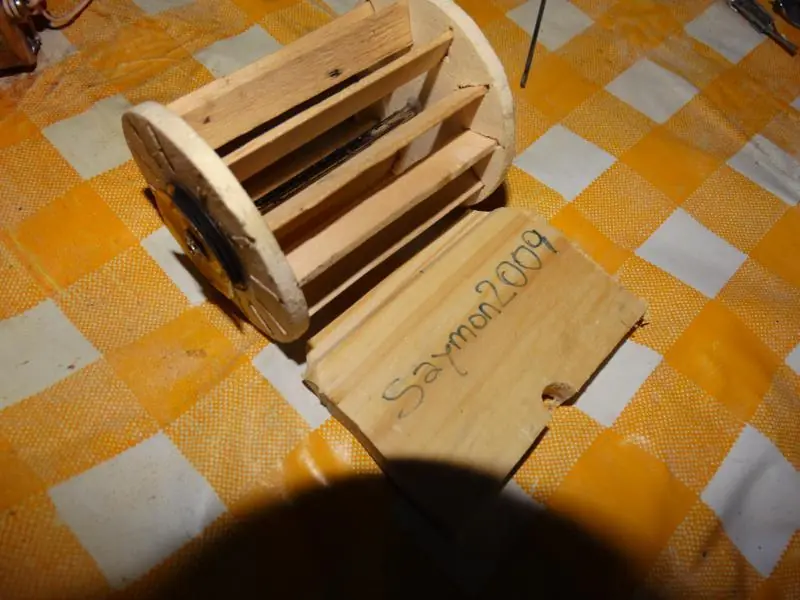

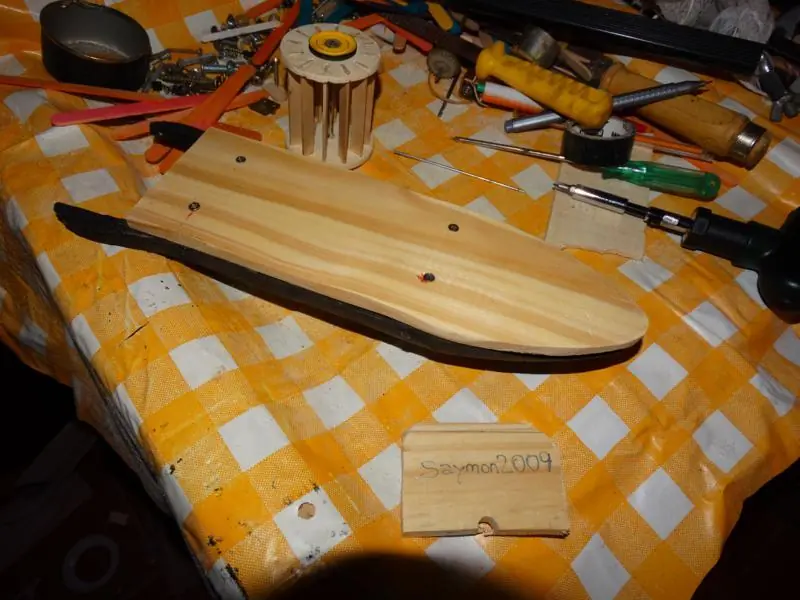

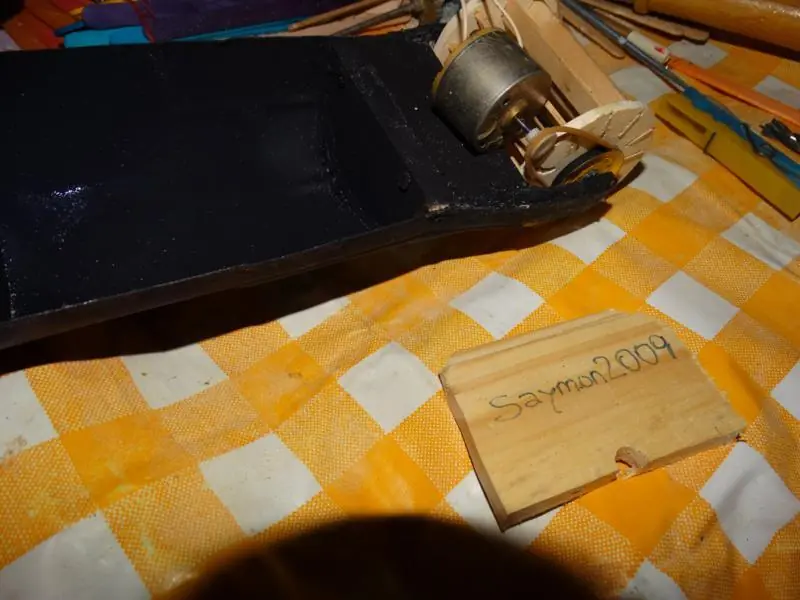

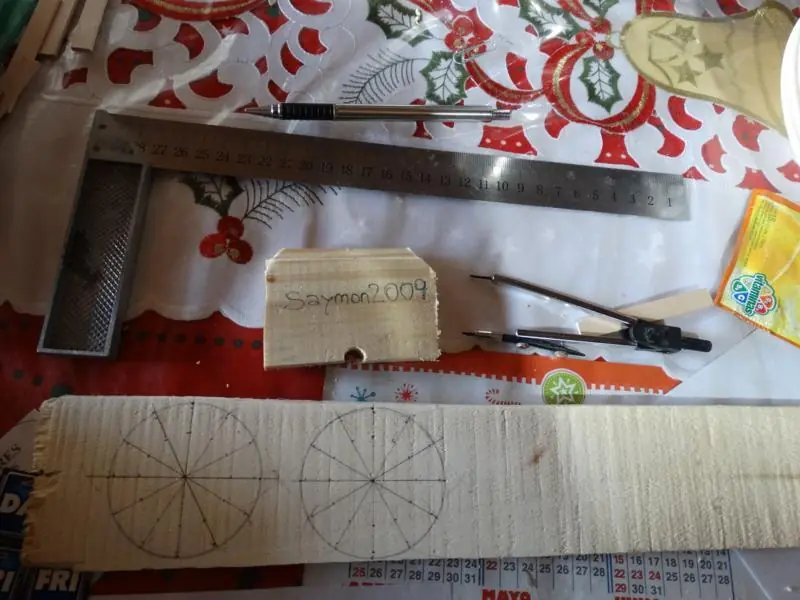

-Armé la rueda de paletas con palitos de helado , una madera de cajón, una polea y el eje que arme con el cartucho de acero de una birome y un alambre muy duro de acero:

-Acá ya iba pensando el mecanismo:

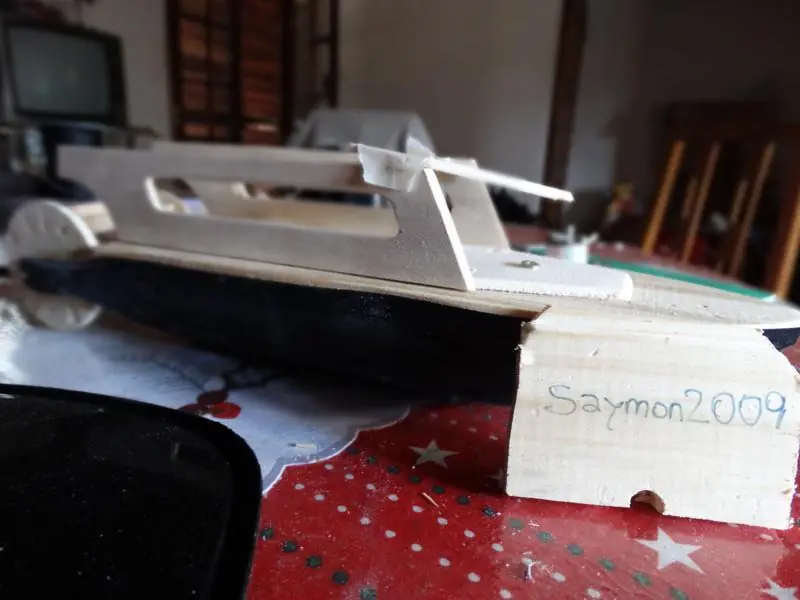

-Ahora empecé a pensar la parte superior (hubo modificaciones: ventanas)

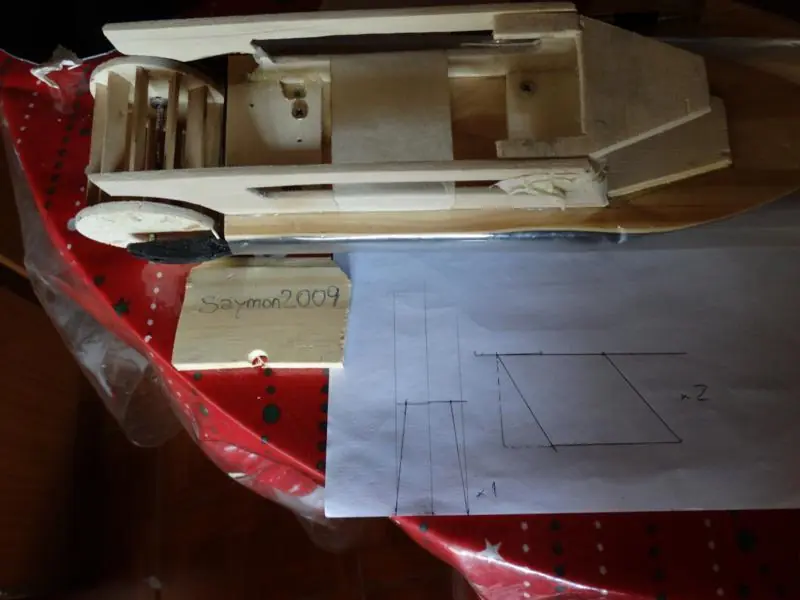

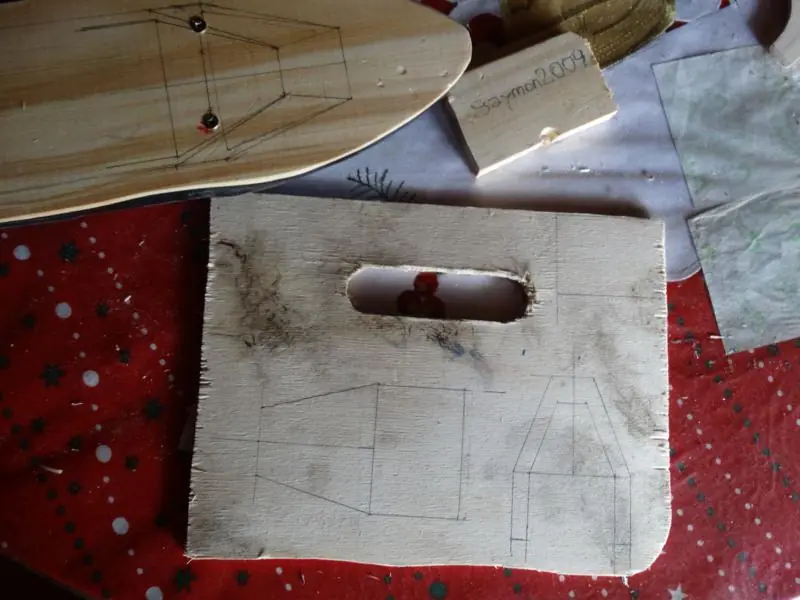

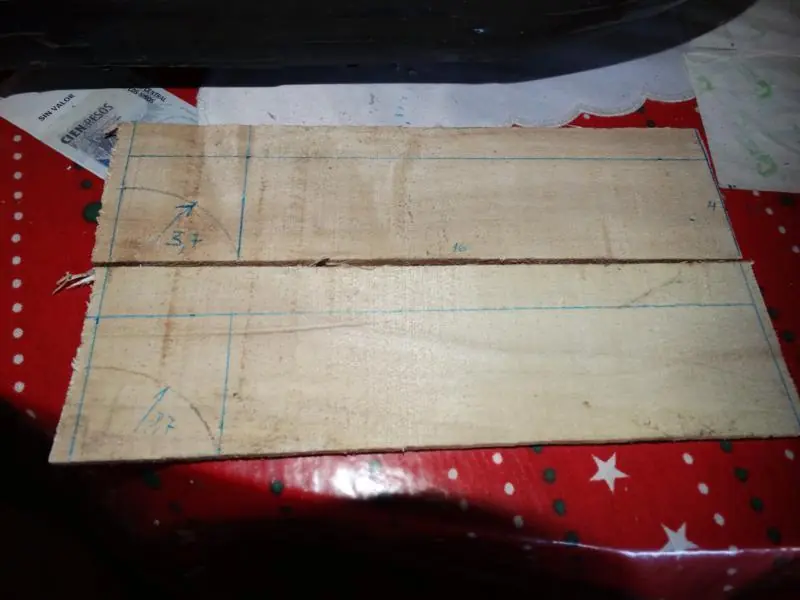

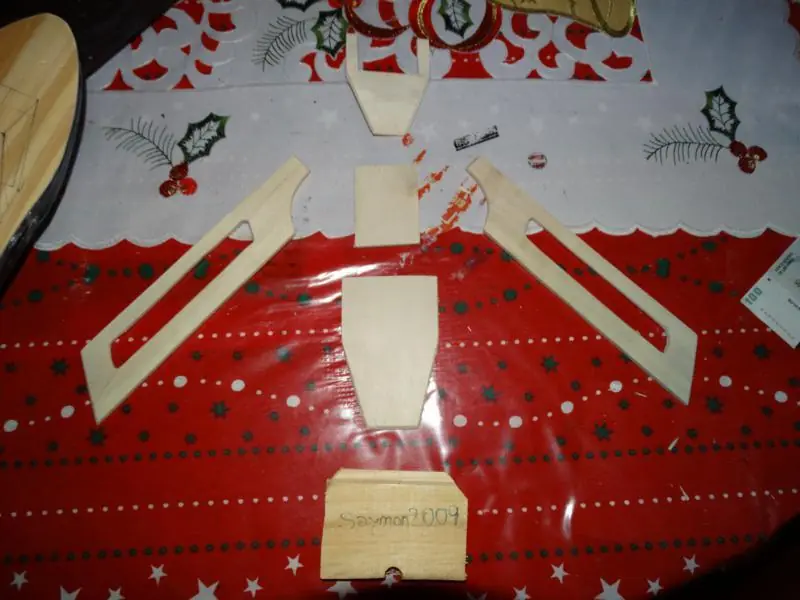

-marque la proyección de como se vería de arriba para luego medir y cortar unas piezas con la madera del cajón

(notesé el antes y el después de la madera lijada )

:v

-procedí a pegar (primero atornillando para ir fijando piezas y que no se muevan):

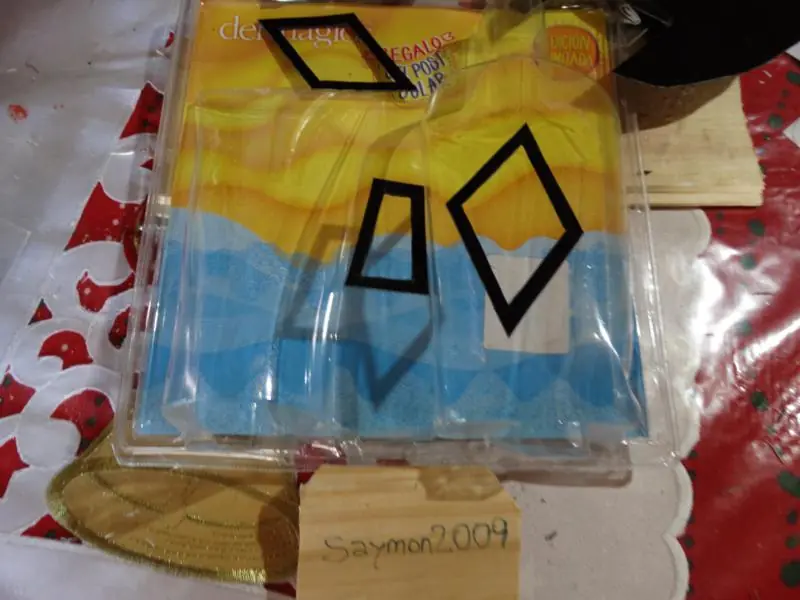

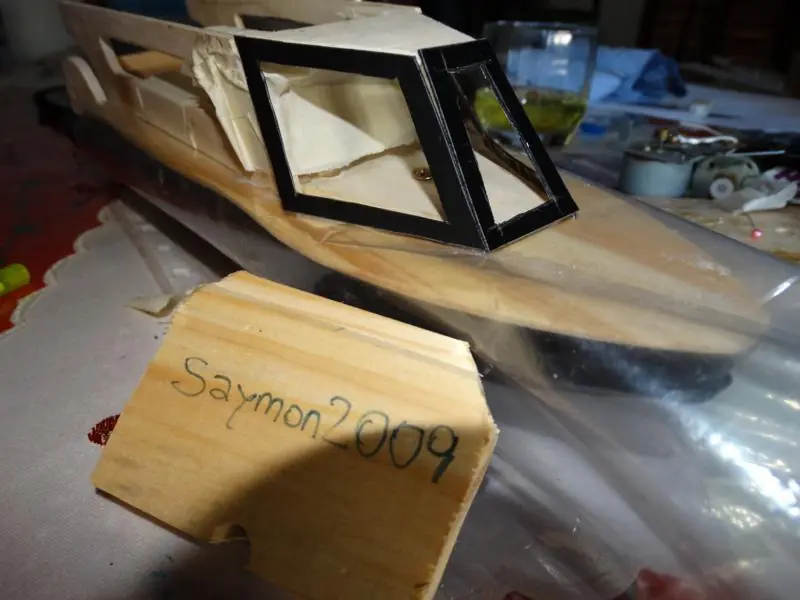

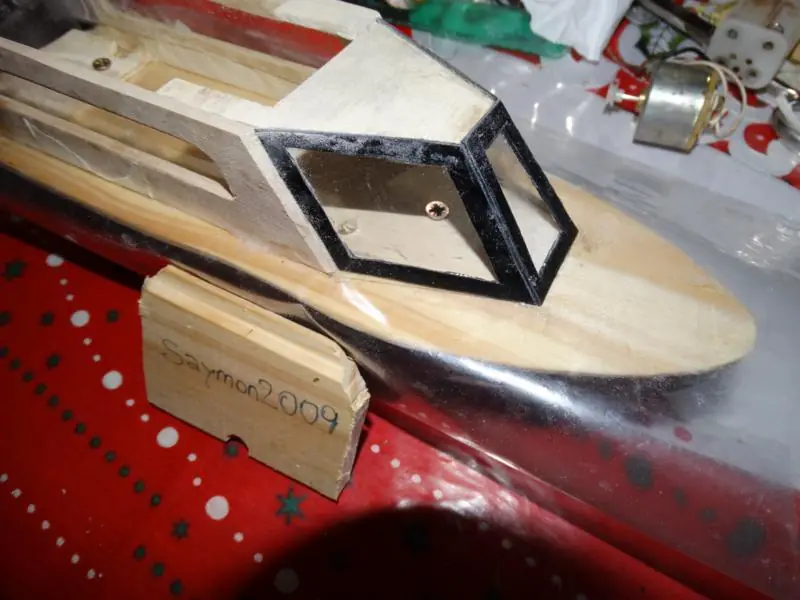

-Con un tupper de helado recorte las ventanas con 0,5 cm de marco:

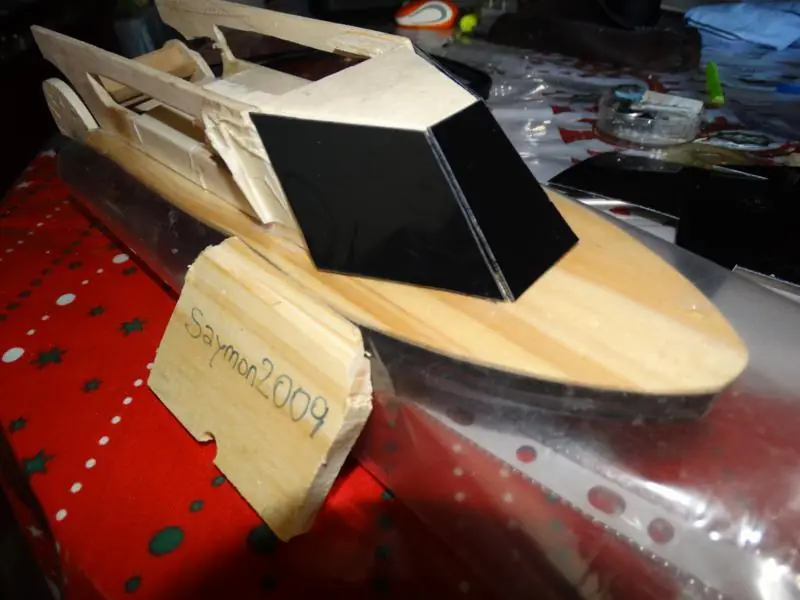

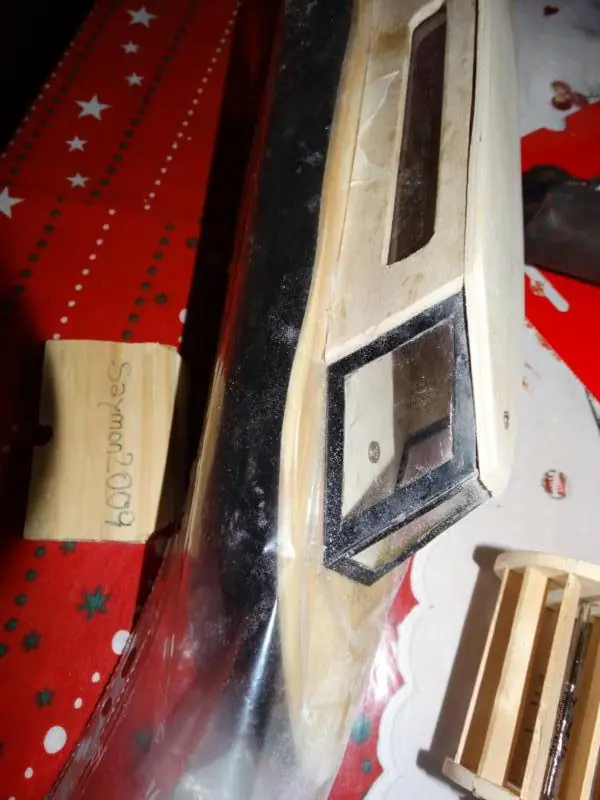

-Con el plástico transparente de un envase hice los 'vidrios de las ventanas y pegué todo con poxipol (usé un folio para que se pueda destornillar sin problemas luego:

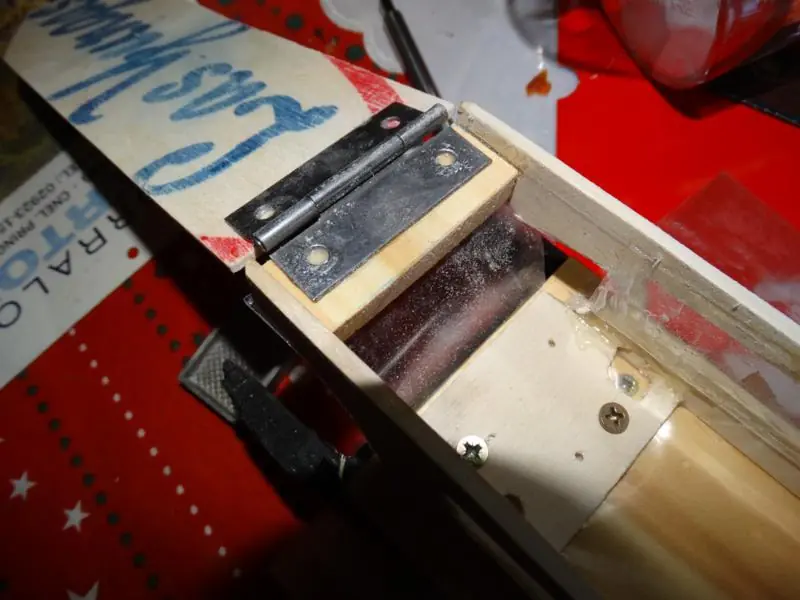

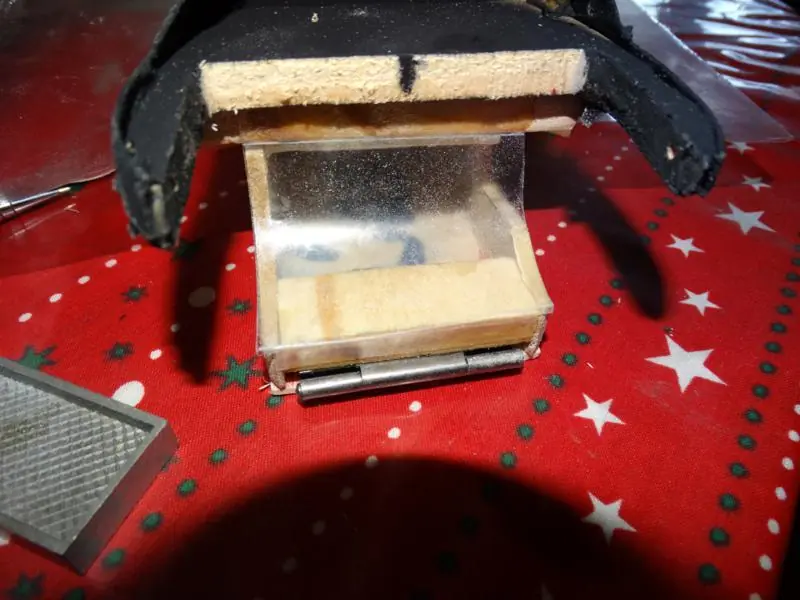

-Le agregué un plástico transparente atrás, los 'vidrios' laterales y la tapa arriba con una bisagra todo pegado con poxi no quería rajar ninguna madera ya que eran algo finas:

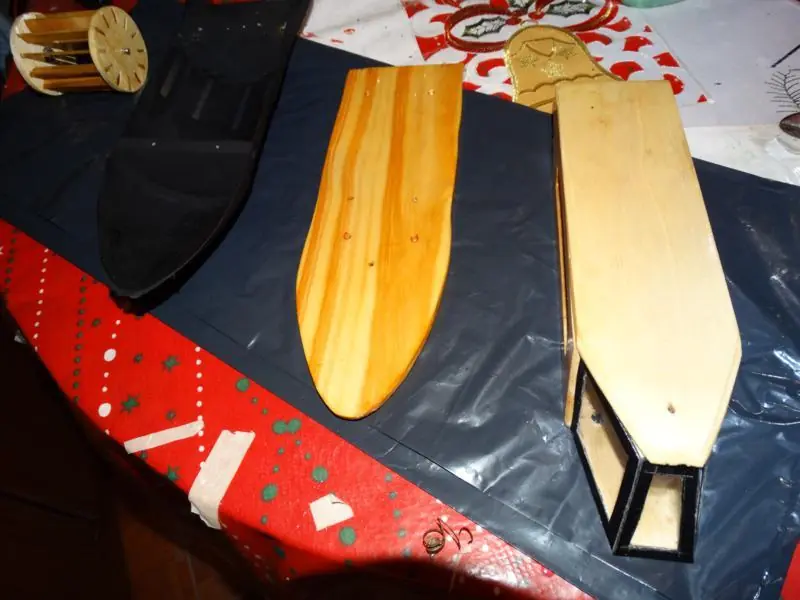

-Barnicé todas las piezas de madera con 2 manos, improvisando un pincel porque no tenía pequeños, acá empieza a quedar lindo

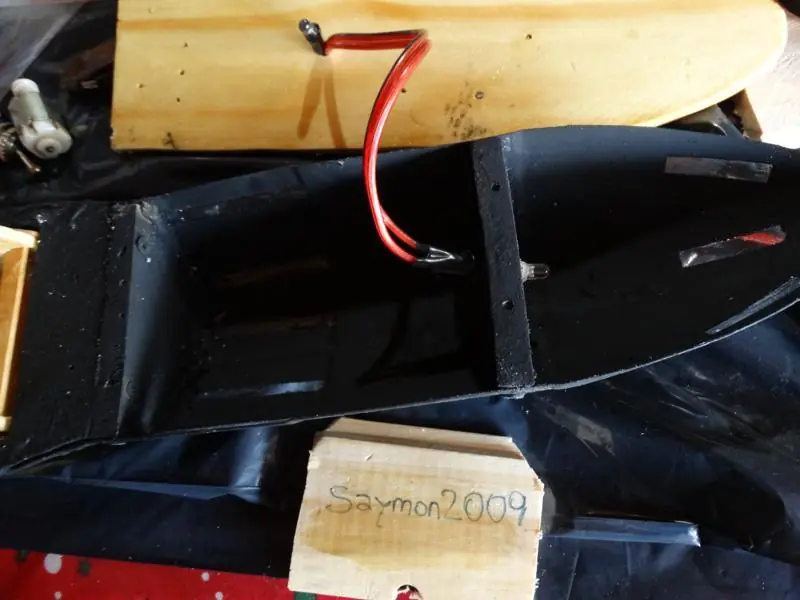

-Empiezo con la instalación eléctrica (usé en algunas partes cable de audio y en otras alambre de cobre aislado (se consigue de cualquier transformador o motorcito)

-usé 4 leds azules y 1 rojo más un motor más grande que al inicio (luego de varias pruebas)

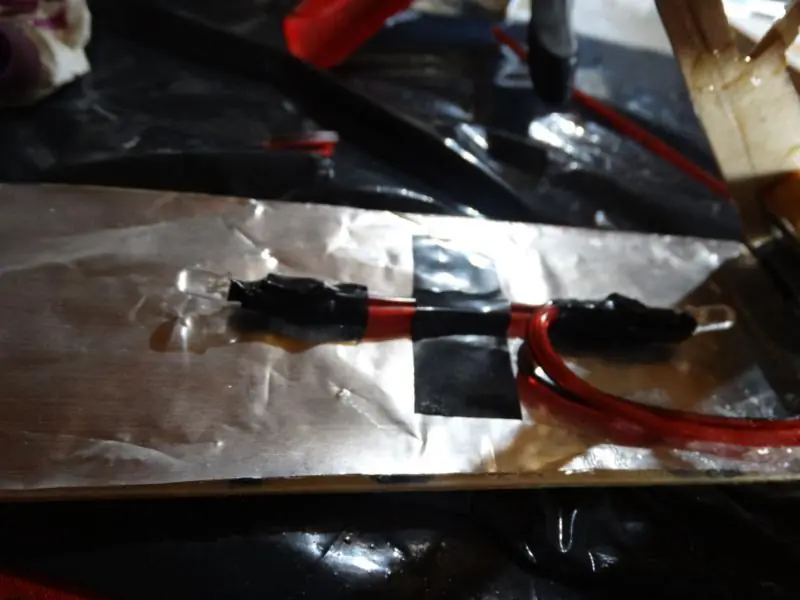

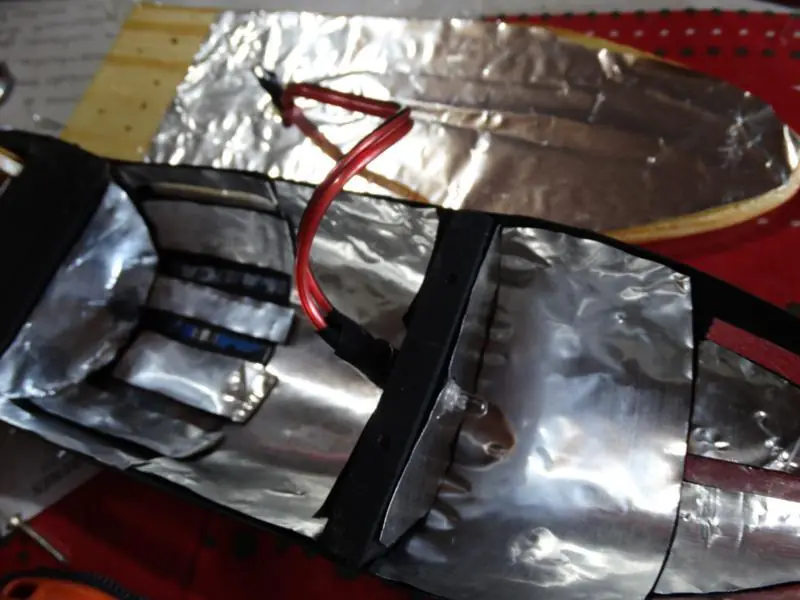

-le puse papel aluminio para aprovechar más la reflexión de la luz:

-esto es la tapa del techo:

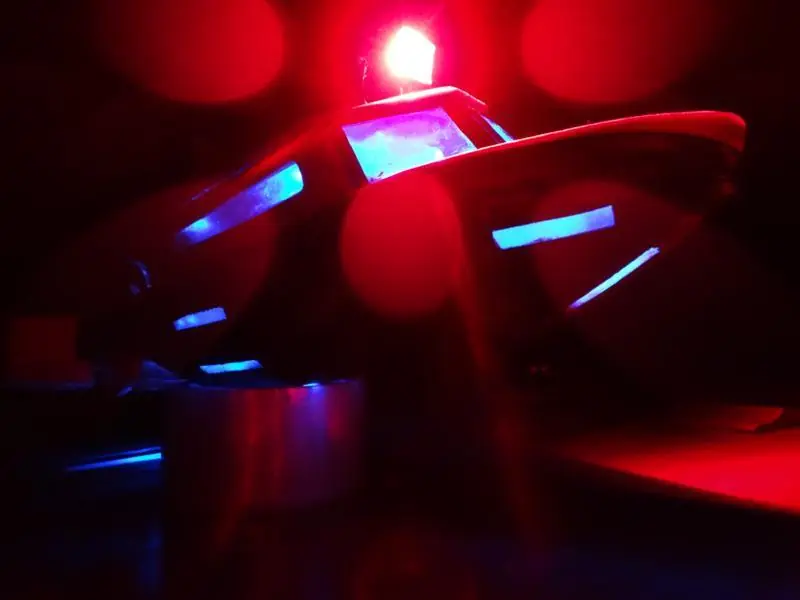

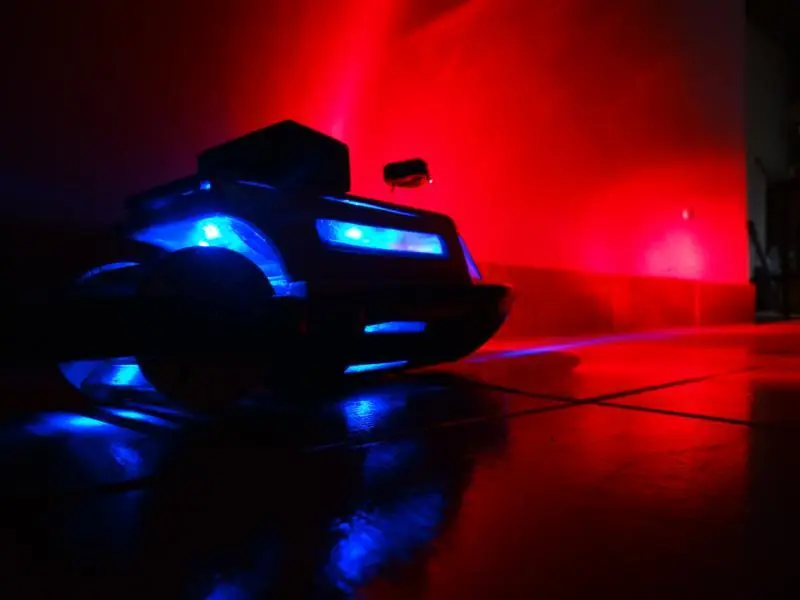

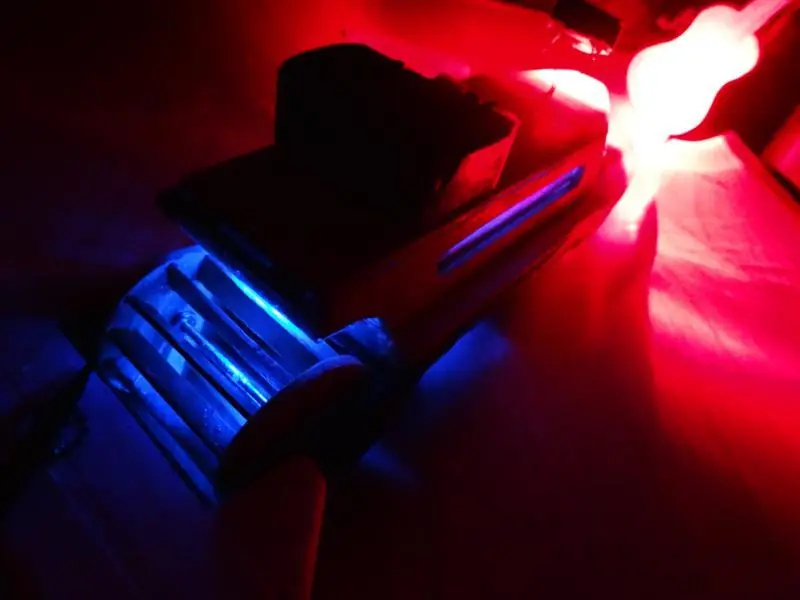

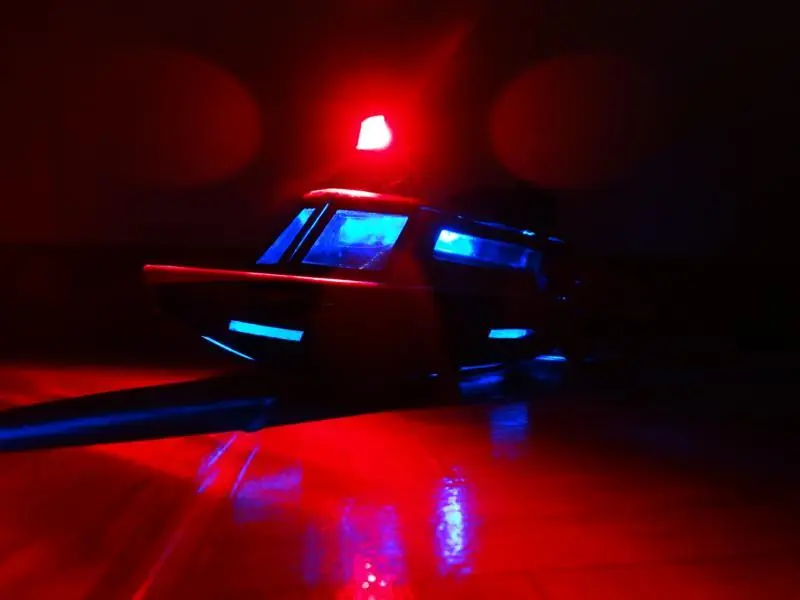

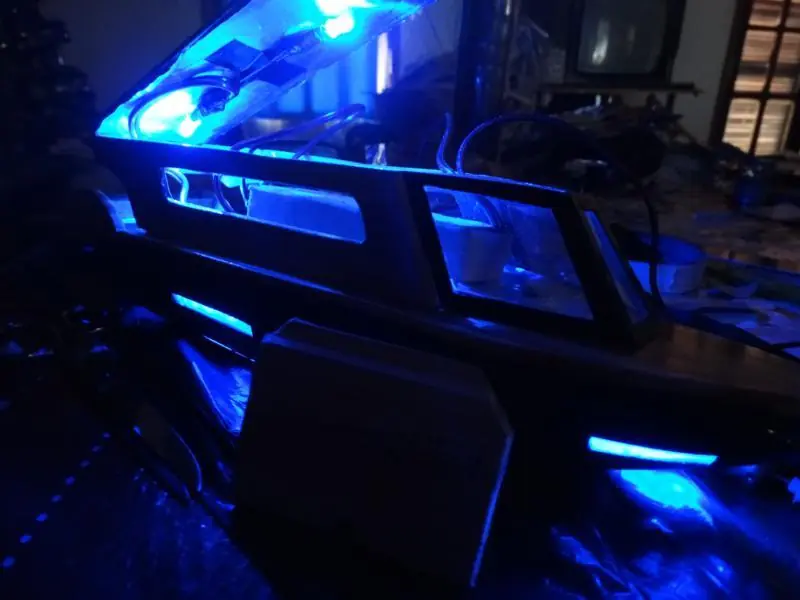

-primera prueba de luz:

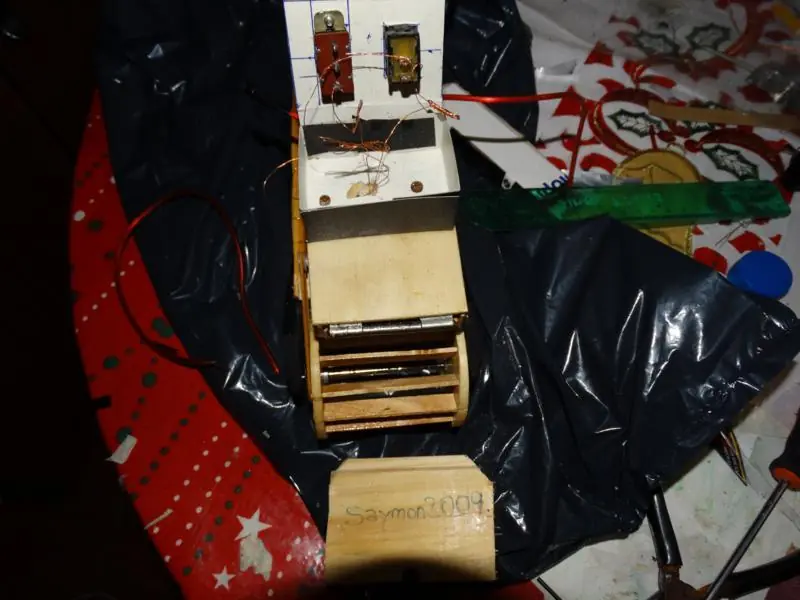

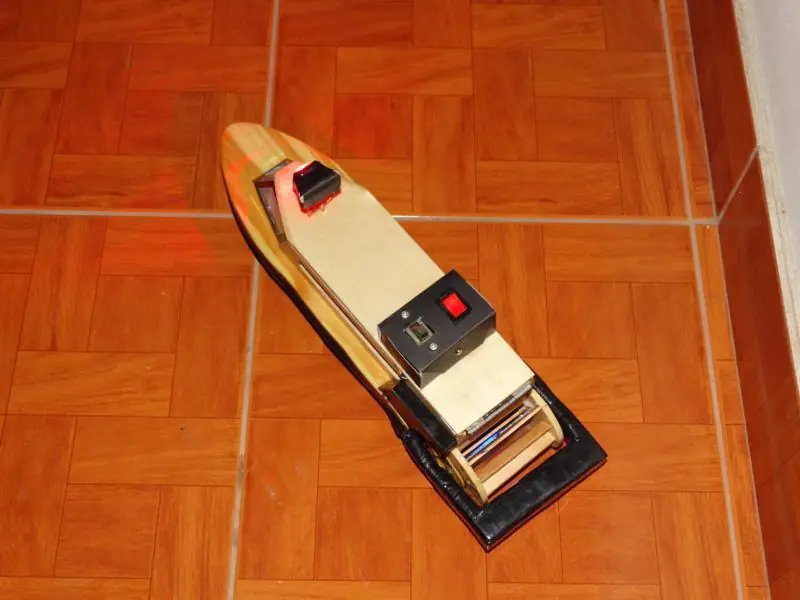

-la caja donde puse los interruptores; acá se ve puenteada la conexión del motor y las luces, luego las independice porque al prender el motor me producía ´'bajones' en la luz:

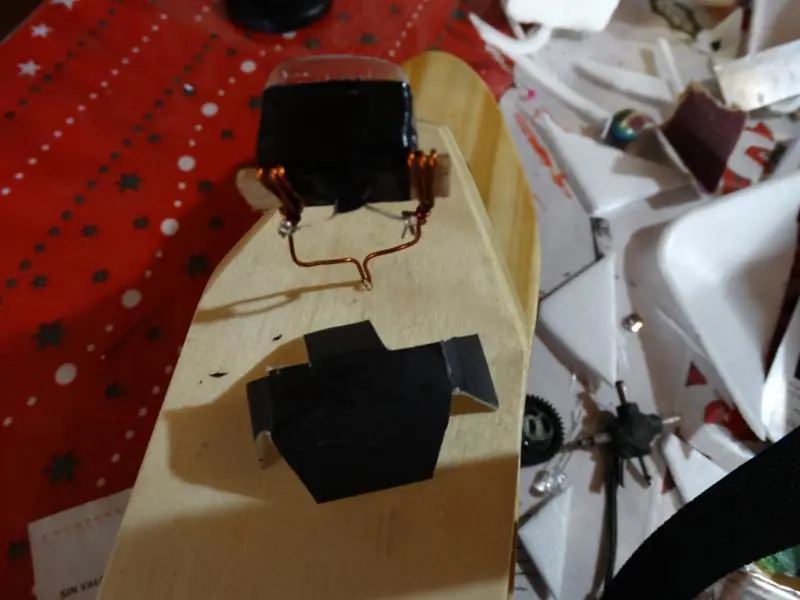

detalle del faro superior:

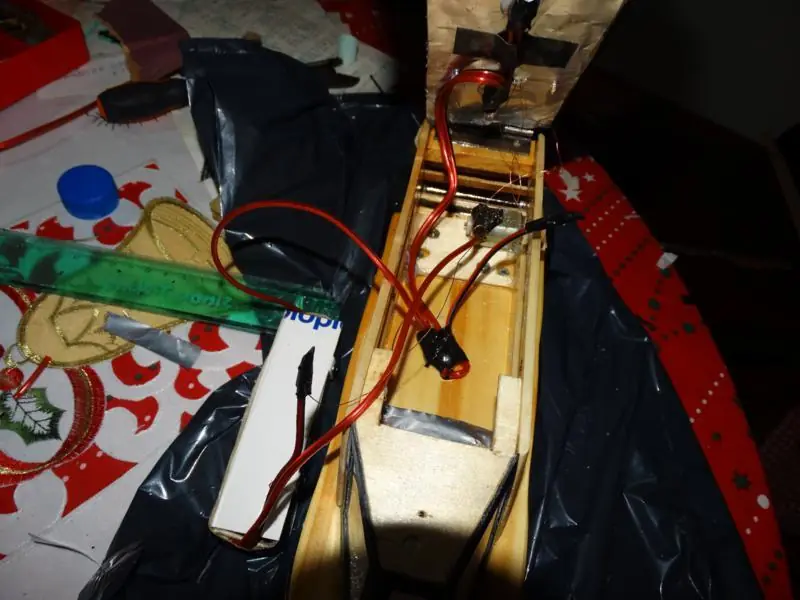

-acá se ve el  cablerío con el motor que cambíe luego por uno más grande

-la fuente resultante más optima que me resulto fue:

------>2 pilas AA para las luces (circuito 1)

------>1 batería 9 volt + 1 pila AA en serie para el motor (circuito 2)

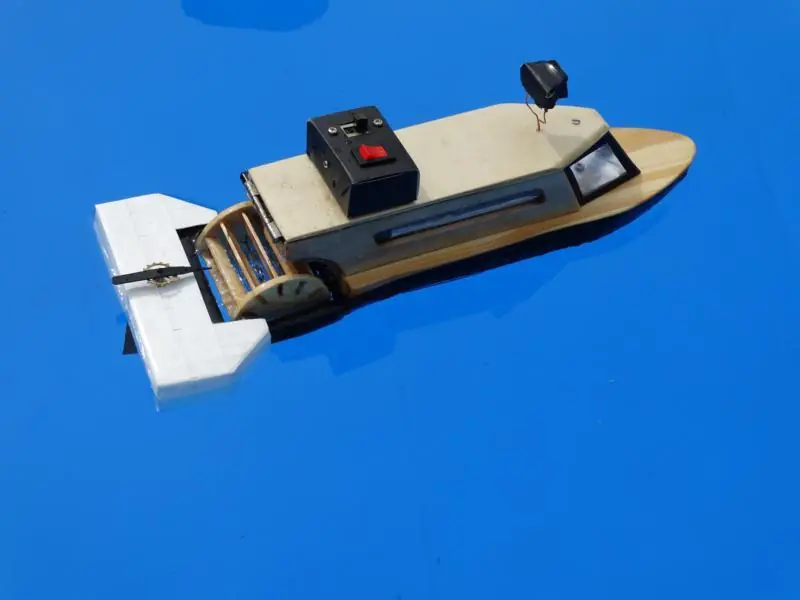

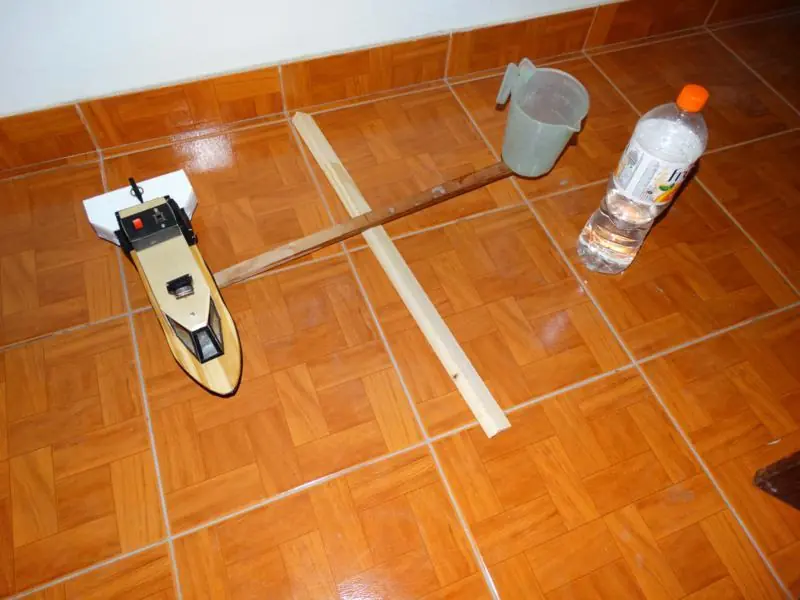

Cuando hice la primera prueba se me hundía de atrás, cosa que no me imagine porque cuando probé la botella sola me impresionó la flotabilidad que tenía, paso siguente intentando no modificar demasiado el proyecto agregue una parte con telgopor (de las típicas bandejas de carne) enrollada con cinta aisladora:

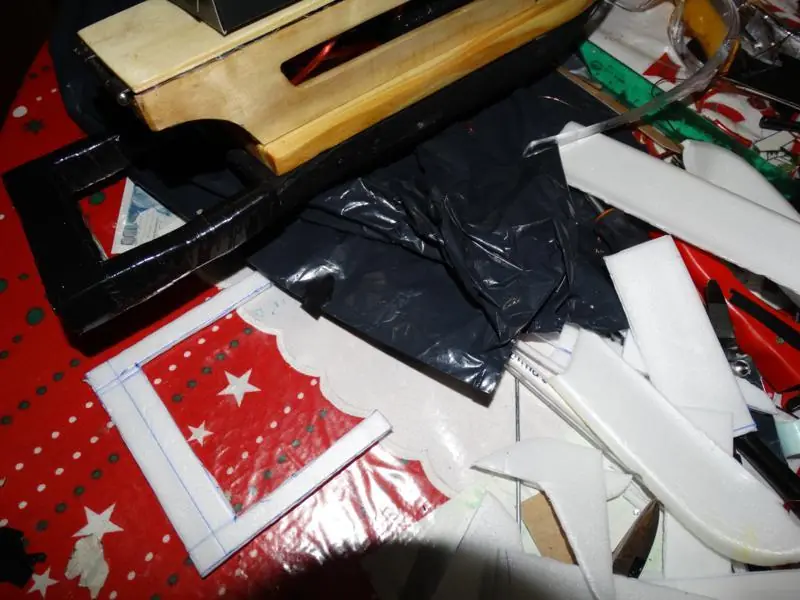

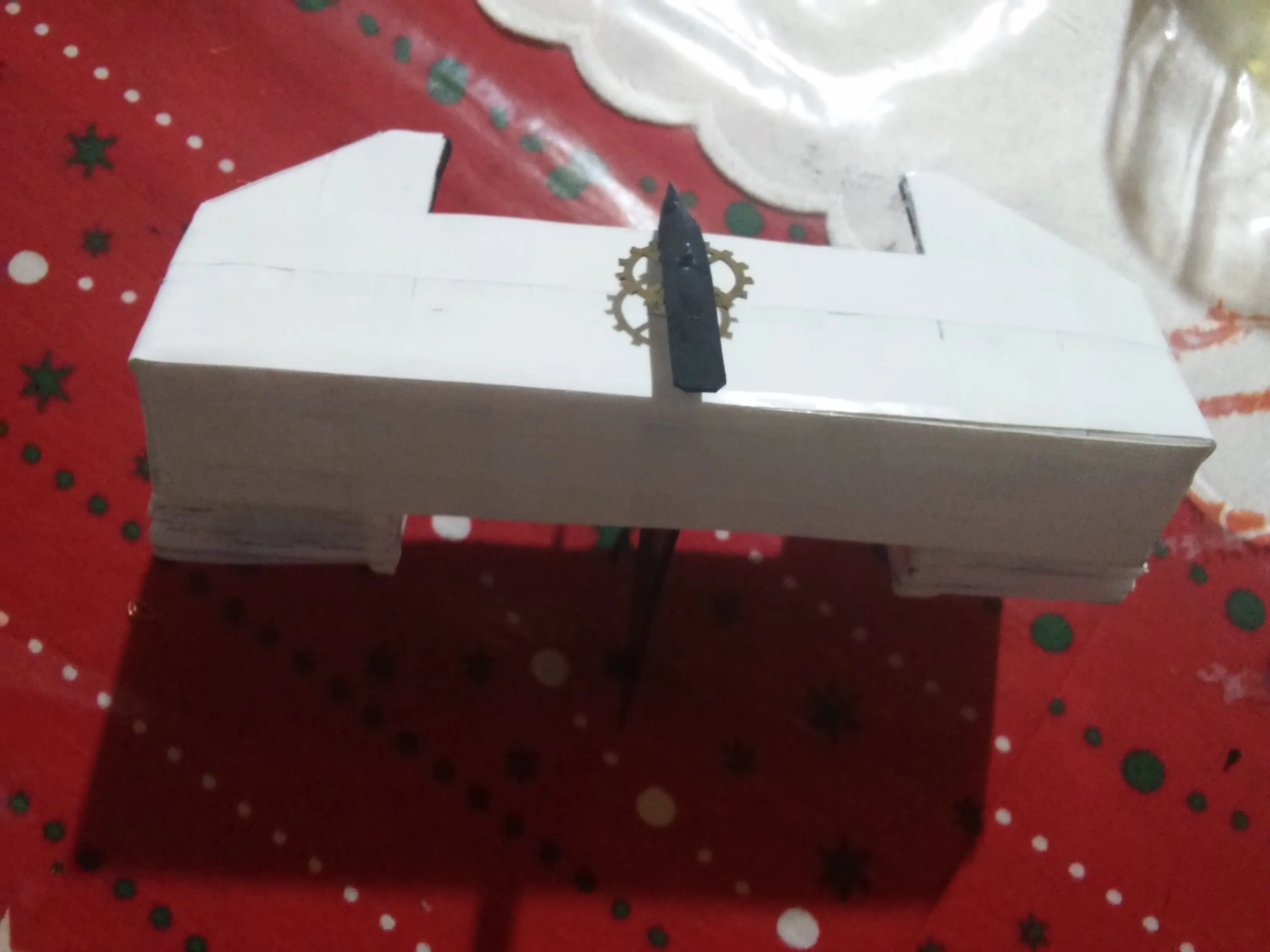

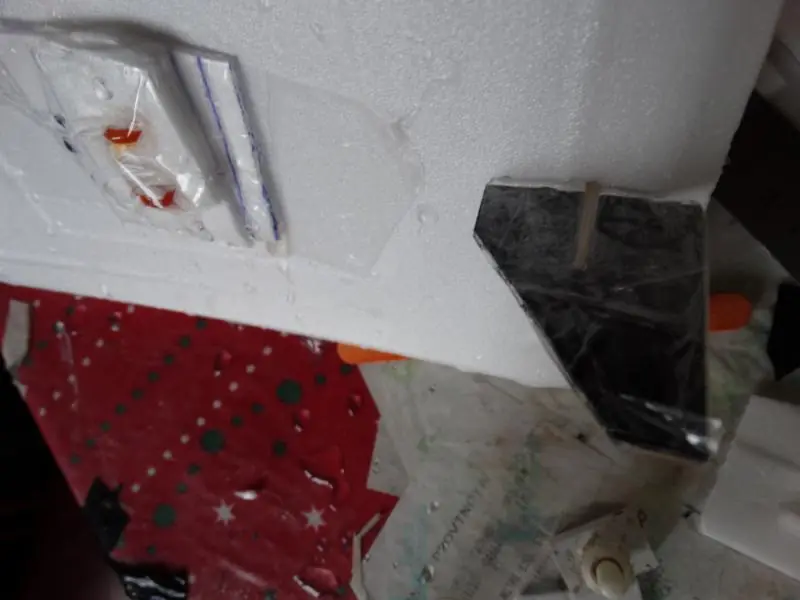

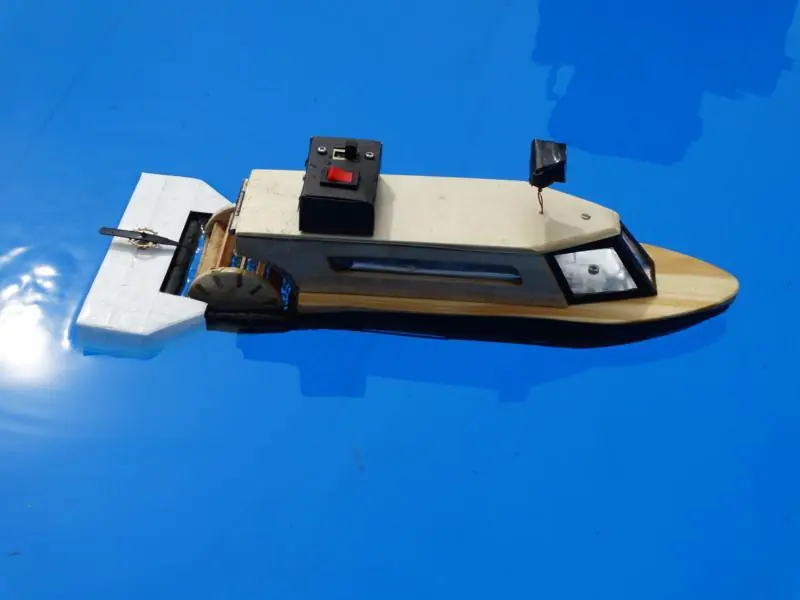

- con esto logre superar el hundimiento pero se presento otro problema, no tenía estabilidad (se me giraba para los costados, paso siguiente fue hacer esta pieza como estabilizador (también de telgopor) y como dirección ya que le agregué a la pieza el timón para darle rumbo al barco (con el cartucho de una birome, un engranaje y restos del tupper:

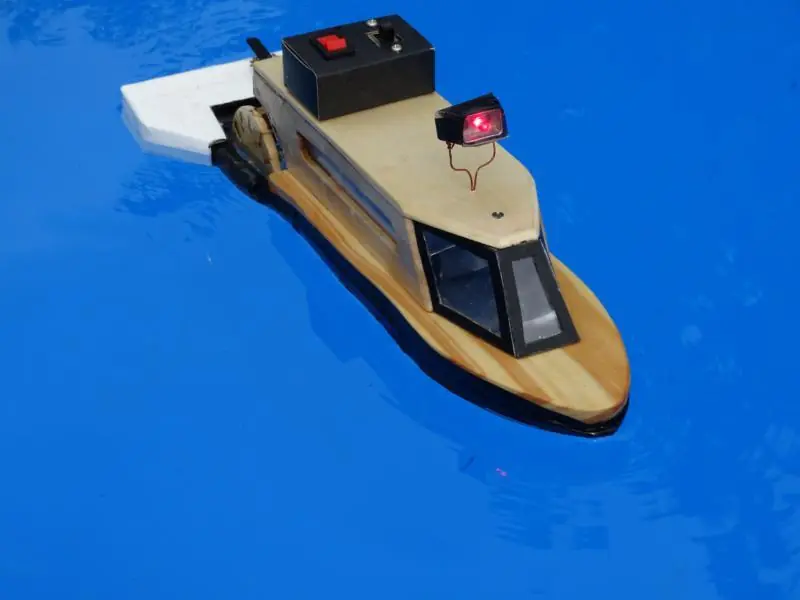

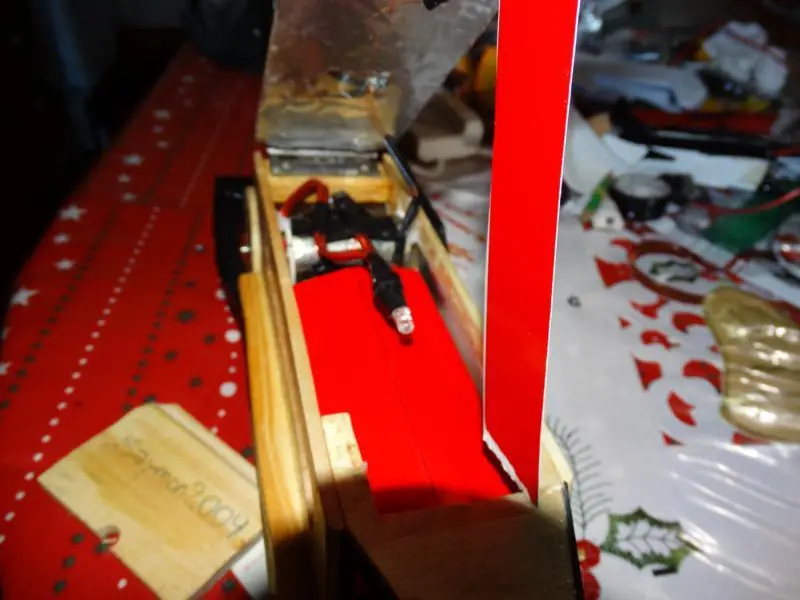

-Luego de esto le cambié el motor pequeño ya que el barco resulto bastante pesado y le costaba 'tirarlo': (no se ve bien pero ocupa casi todo el ancho del interior) también las luces de arriba las dejé pegadas al motor,

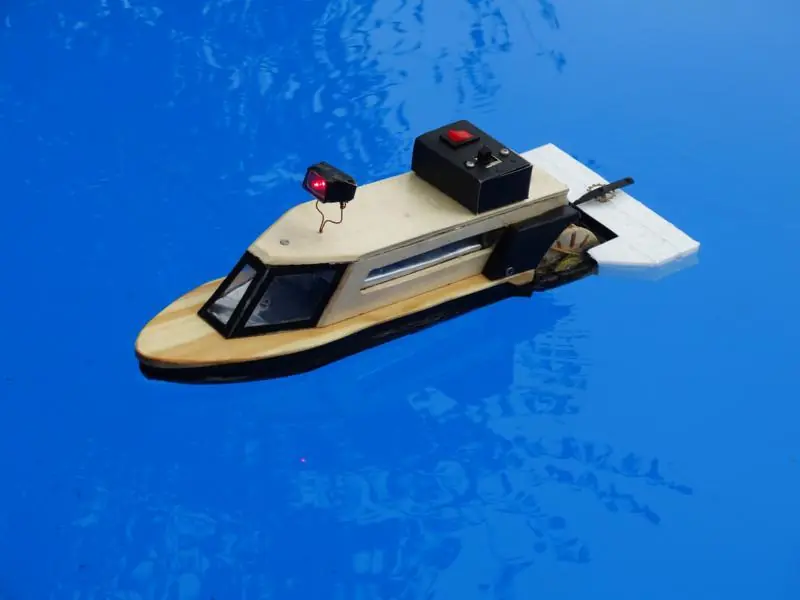

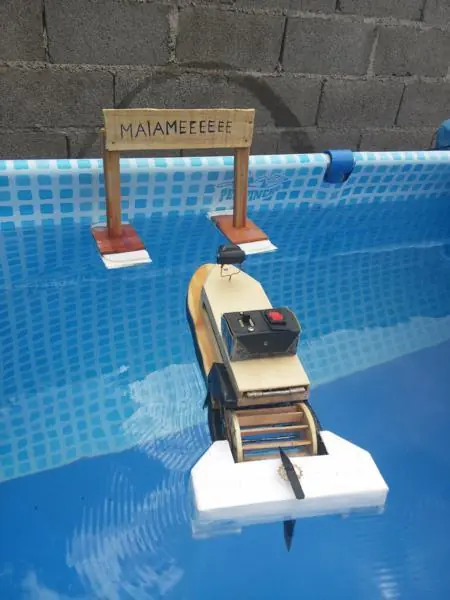

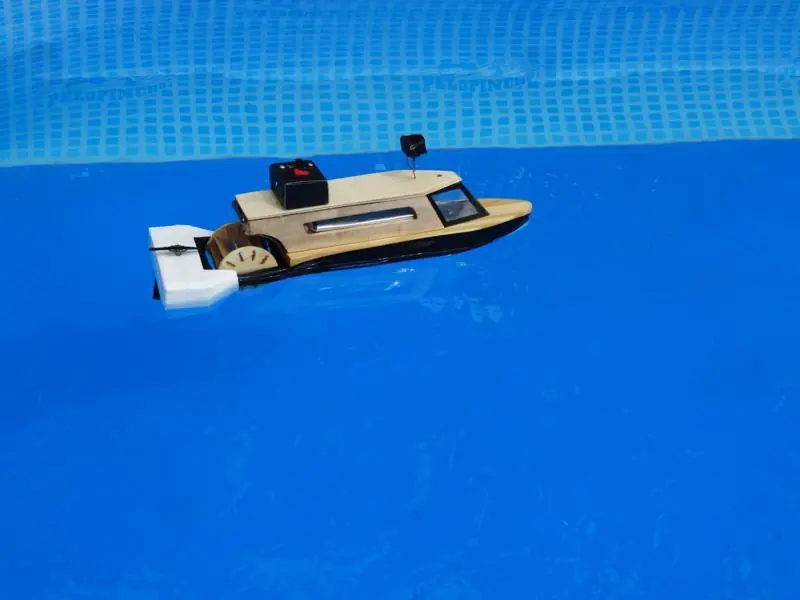

la velocidad no es mucha pero para mí aceptable si se compararía con un barco real teniendo en cuenta la escala, eso creo:

Video:

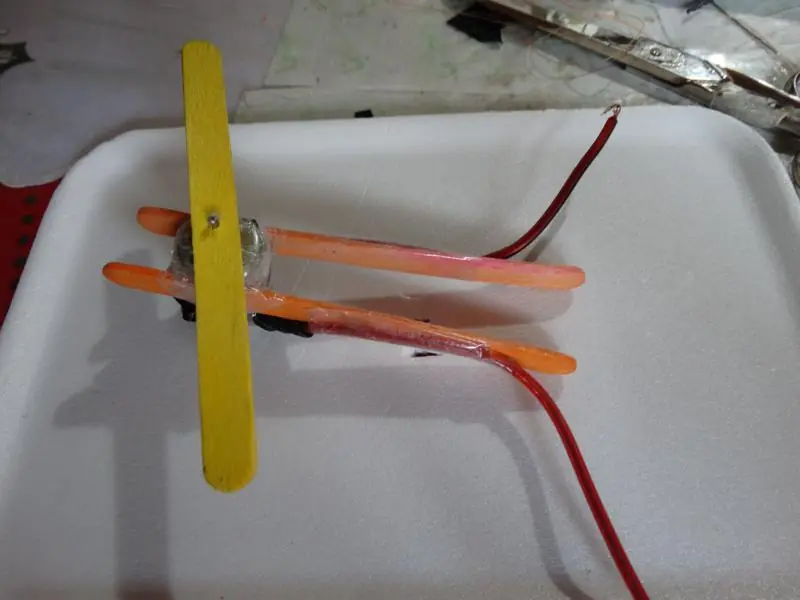

si viste el video lo habrás visto , con la emoción del barco terminado me quedé con ganas de hacer algo que vi por ahí, te traigo un barco de ventilador ultra-sencillo y veloz que me lo armé en 30 minutos:

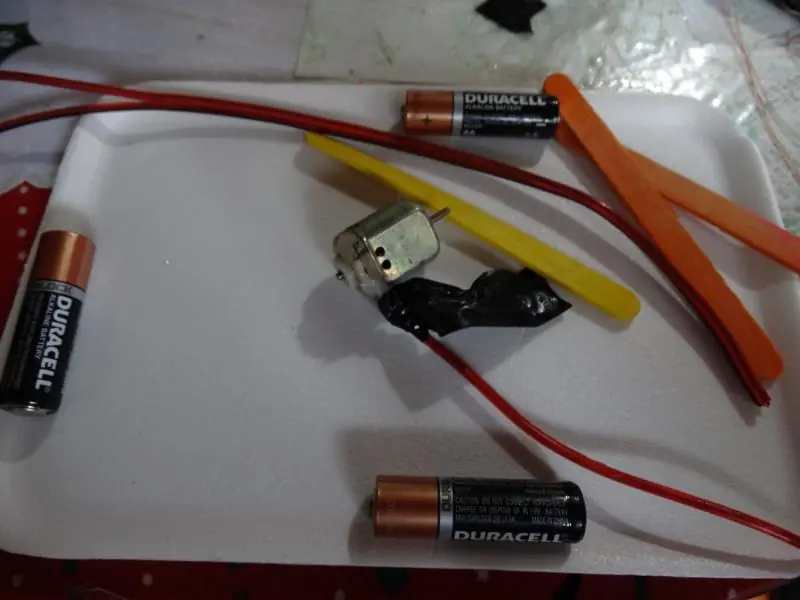

solo se necesita:

-un par de pilas

-3 palitos de helado

-1 bandeja de telgopor

-cable

-1 escarbadientes

-cinta

-Un interruptor

-siguiendo las imagenes podes armarlo facilmente, la hélice la formé torsionando el palito de helado

-acá se ve la dirección

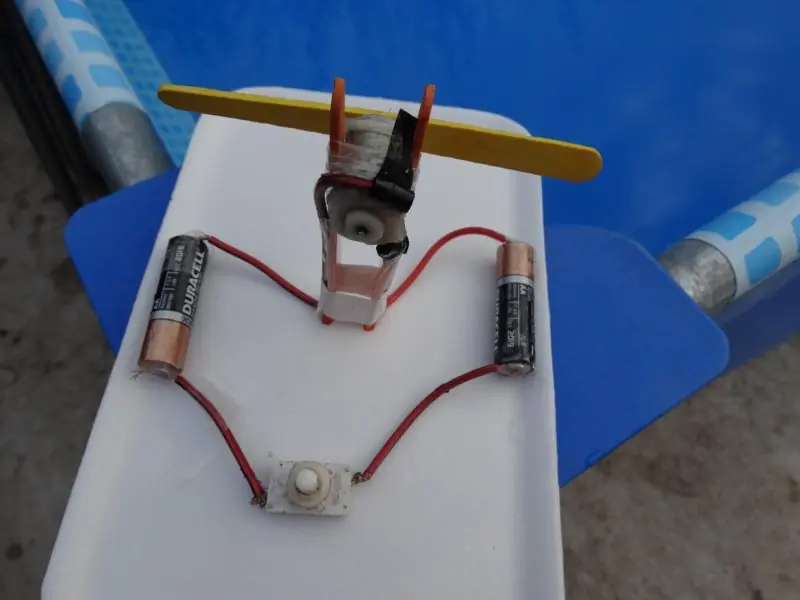

-así queda la conexión:

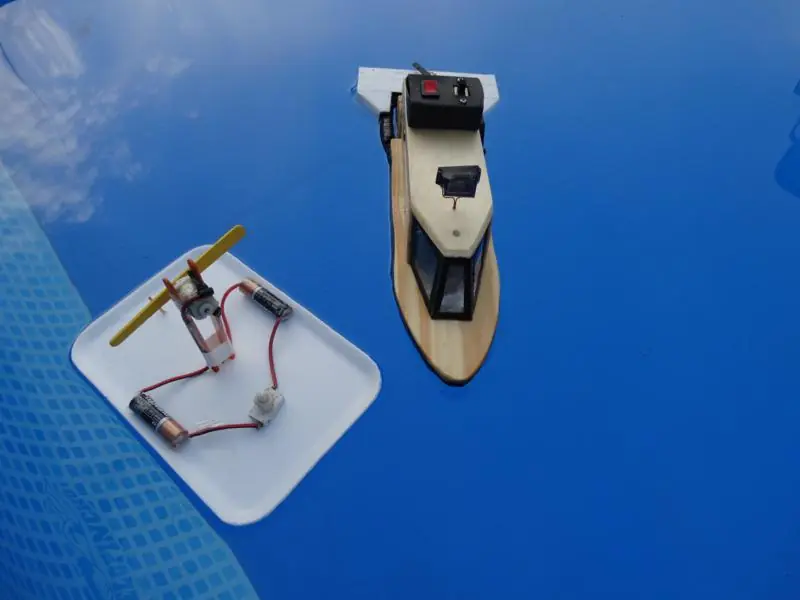

-Acá los 2 juntos:
