Para todos aquellos que se inicien en la electrónica, aquí dejo un proyecto sencillo e interesante: construir un puntero láser con algunos componentes reciclados.
Lo primero que necesitaremos es un diodo láser, yo he sacado estos dos de reproductores de DVD.
Utilizaré el diodo rojo, porque el infrarojo no es visible al ojo humano.
Sólo utilizaremos las dos patas de la derecha

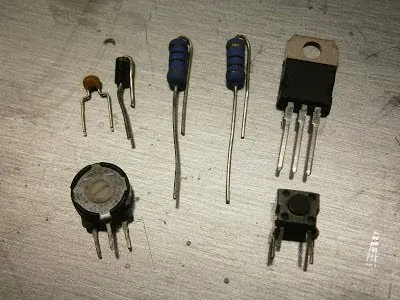

Para el resto del circuito necesitaremos los siguientes componentes:
Dos resistencias de 4 a 10ohm, un condensador de 100nF, un diodo 1N4001, un regulador LM317, un potenciómetro de 100ohm y un interruptor pulsador.

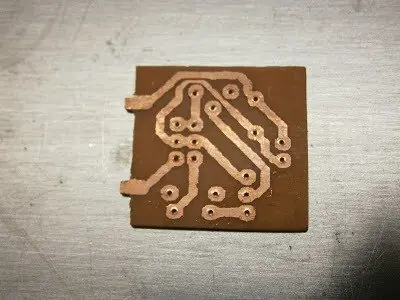

Lo montaremos en una placa de circuito como esta:

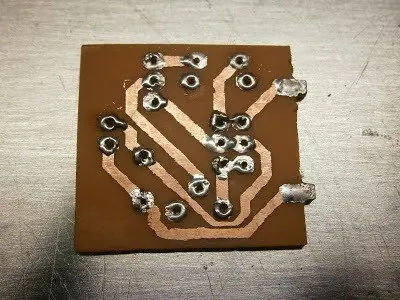

Una vez hecho el circuito, debemos estañar los lugares donde vamos a soldar los componentes.

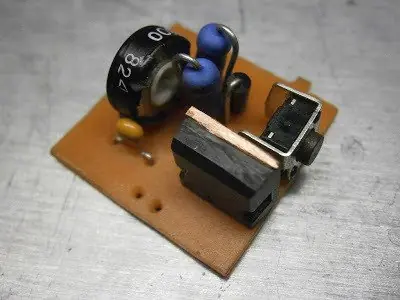

Los introducimos y los soldamos con cuidado.
Como podéis ver, he cortado la pestaña del LM317 porque no va a funcionar con altas potencias y además necesito que quepa dentro de la carcasa para el circuito.

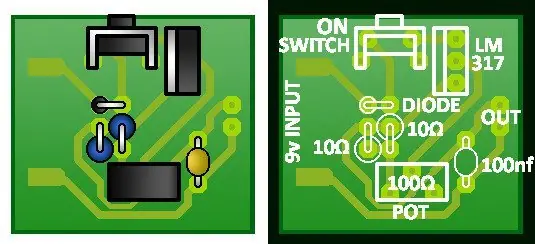

Aquí está el diagrama de donde debe ir cada componente

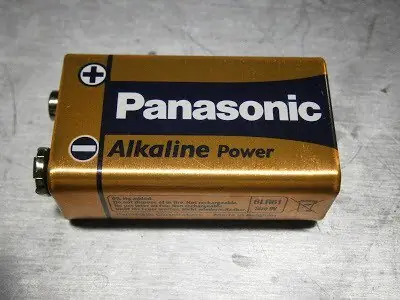

Utilizaremos una batería de 9v vacía como carcasa para el proyecto.

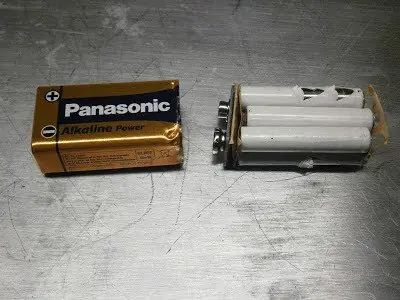

Así que hay que abrirla con cuidado.
Y sacar lo que lleva dentro.

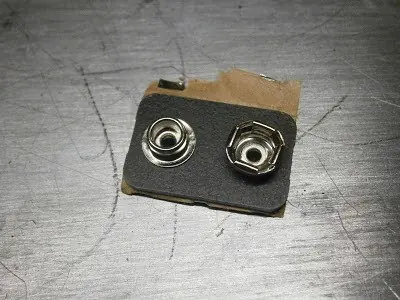

La conexiones la utilizaremos para el circuito.

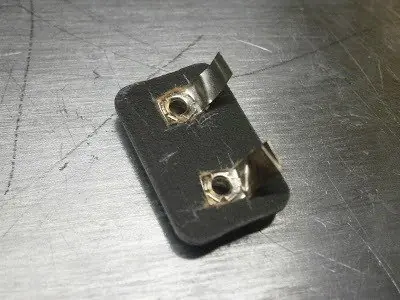

Tenemos que limpiar los contactos.

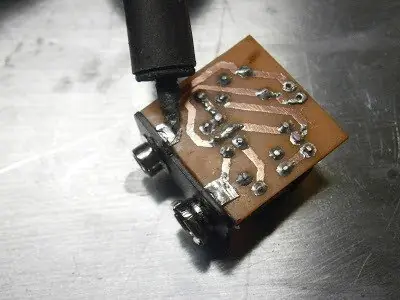

Y la soldamos al circuito.

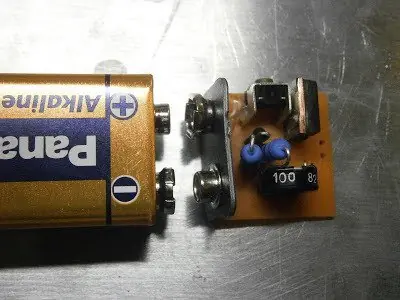

Comprobamos que encaja con la batería nueva. Para que encaje, la conexión del circuito debe estar al revés que la de la batería, es decir, el borne hexagonal en el positivo del circuito para que encaje con el de la batería y viceversa.

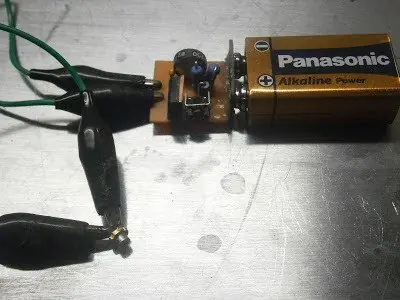

Comprobamos que el circuito de alimentación funciona correctamente

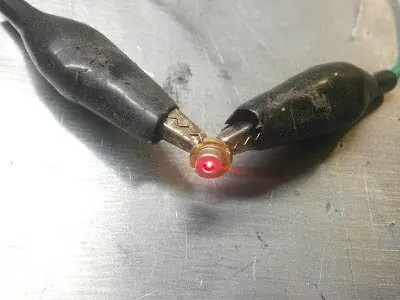

El diodo que voy a usar funciona perfectamente.

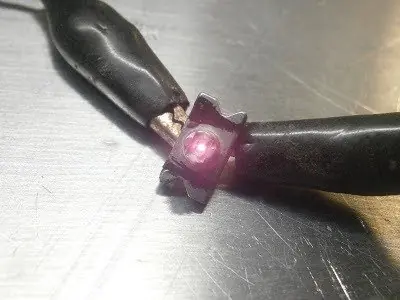

La luz infrarroja del otro diodo puede ser vista por la cámara, pero no por el ojo humano
Para utilizar la batería vacía como carcasa he decidido limarle la pintura.
Le hacemos unos agujeros para que el diodo láser se pueda ventilar y no se recaliente. Y también unos para ajustar el potenciómetro y para pulsar el interruptor.
Para enfocar el láser en un punto, necesitaremos sujetarlo y colocarle una lente ajustable.
La lente la he sacado del mismo lector que el diodo láser.

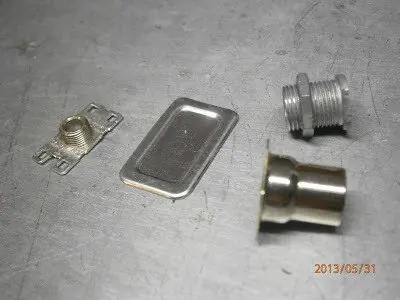

El resto de piezas son un tubo roscado con su tuerca, un trozo de tubo de metal, la tapa de atrás de la batería y otra pieza de metal donde el diodo encaja bien.

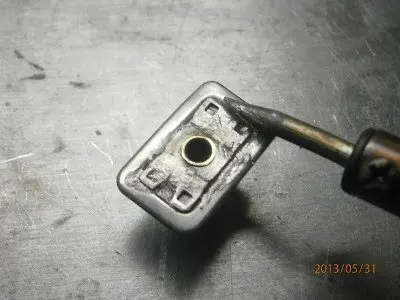

Lo primero es hacer un orificio en la tapa para poder introducir el diodo láser.
Y soldamos o pegamos la pieza que sujetará al diodo láser.

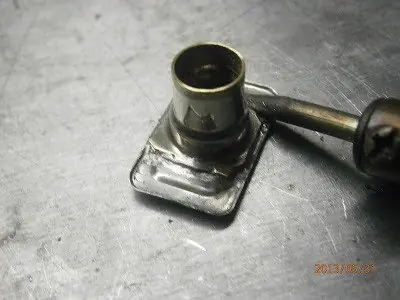

En la parte de fuera soldamos el tubo que sujetará el sistema de enfoque.

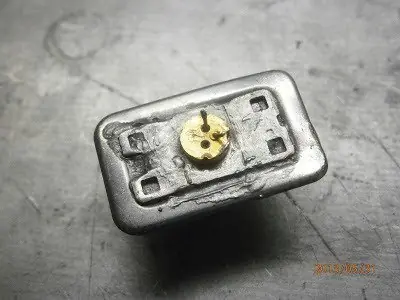

Como podemos ver, el diodo encaja perfectamente
Pegamos la tuerca en el extremo del tubo.
Este es el tubo roscado con la lente pegada. Al enroscarlo en la tuerca podremos enfocar el rayo láser.
Aquí está todo el sistema montado.
Como podemos ver, es capaz de enfocar el láser en un sólo punto.

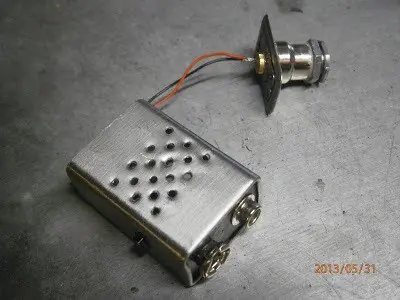

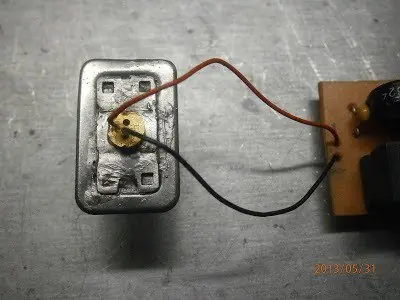

Y los soldamos al diodo

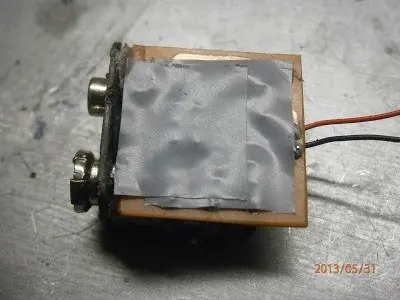

Cubrimos el circuito con cinta aislante para evitar cortocircuitos.
Y lo introducimos en la carcasa vacía.
Pegamos con cuidado el enchufe a la carcasa
Y pegamos el circuito con silicona termofusible.

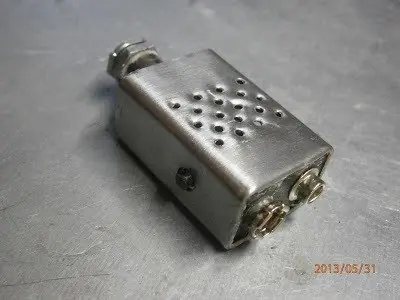

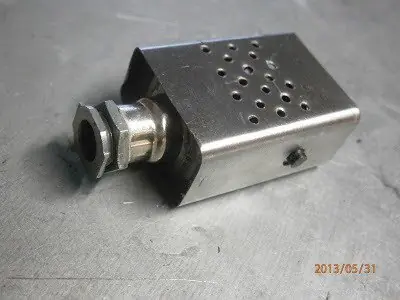

Cerramos la carcasa con el sistema de enfoque y ya está listo.
Sólo queda conectarlo a una batería de 9v y ya puede usarse.
